BenQ FP581s
Цветной жидкокристаллический монитор
15.0" (38.1cm) Размер ЖК-дисплея
Руководство пользователя
1
Руководство пользователя цветного жидкокристаллического монитора BenQ
Информация
об авторских
правах
Ограничение
ответственности
Безопасность
Инструкции
Корпорация BENQ (бывшая корпорация Acer Communications & Multimedia),
2002 г. С сохранением всех прав. Воспроизведение, передача, перезапись,
хранение в информационно-поисковых системах, а также перевод на любой
язык (в том числе компьютерный) в любой форме и любым способом
(электронным, механическим, магнитным, оптическим, химическим, ручным и
пр.) любой части данного документа без предварительного письменного
разрешения корпорации BENQ запрещены.
Корпорация BENQ не дает никаких обещаний или гарантий, как явных, так и
подразумеваемых, относительно содержания данного документа, включая
любые гарантии коммерческой пригодности или соответствия определенной
цели. Кроме того, корпорация BENQ оставляет за собой право на
периодическое обновление и изменение данного документа без уведомления.
1. Сетевой адаптер изолирует это оборудование от источника переменного
тока.
2. Перед чисткой изделия отсоедините его от сети питания. Очистку
поверхности экрана жидкокристаллического монитора следует производить
мягкой тканью без ворса. Не пользуйтесь моющими растворами или
средствами для чистки стекол.
3. Прорези и отверстия на задней и верхней панелях корпуса предназначены
для вентиляции. Не закрывайте и не загораживайте эти прорези и
отверстия. Запрещается устанавливать изделие рядом с
электронагревательными приборами и другими источниками тепла, а также
встраивать его в закрытый корпус, не обеспечив достаточной вентиляции.
4. Для питания изделия необходимо использовать источник, характеристики
которого соответствуют указанным на этикетке. Если вы не уверены, какое
напряжение в местной электросети, обратитесь за справкой к своему
дилеру или в местную организацию по электроснабжению.
5. Запрещается вставлять в вентиляционные отверстия изделия какие-либо
предметы, а также проливать на изделие какие-либо жидкости.
6. Во избежание поражения электрическим током запрещается вскрывать
изделие, открывать панели корпуса, а также самостоятельно выполнять
техническое обслуживание изделия. В случае падения изделия или
нарушения его нормальной работы обратитесь в сервисный центр.
7. Отключения изделия осуществляется путем отсоединения кабеля питания.
Поэтому электрическая розетка должна быть расположена рядом с
оборудованием, а доступ к ней – свободен.
Русский 1
=
Таблица
==из
Содержание
Руководство пользователя цветного жидкокристаллического монитора BenQ
Распаковка .......................................................................................................3
Внешний вид монитора .................................................................................4
Вид спереди .................................................................................................................. 4
Вид сзади (1) .................................................................................................................4
Вид сзади (2) расположение разъемов ......................................................................5
Установка ......................................................................................................... 6
Установка оборудования .............................................................................................6
Установка программного обеспечения ....................................................................... 7
Настройка монитора ....................................................................................33
Панель управления монитора ................................................................................... 33
Режим быстрой настройки ......................................................................................... 33
Режим главного меню ................................................................................................ 34
Устранение неполадок ................................................................................. 39
Часто задаваемые вопросы ....................................................................................... 39
Требуется помощь? .................................................................................................... 40
Поддерживаемые режимы работы ...........................................................41
Технические характеристики ...................................................................... 42
Приложение. Общие сведения о технологии на жидких кристаллах .43
Принципы работы жидкокристаллического монитора ............................................. 43
Панель на тонкопленочных транзисторах (TFT) ...................................................... 43
Основные характеристики жидкокристаллического монитора ............................... 44
Дефекты изображения ............................................................................................... 45
Сравнительные характеристики электронно-лучевых и жидкокристаллических
мониторов ................................................................................................................... 47
Заключение ................................................................................................................. 47
Русский 2
Руководство пользователя цветного жидкокристаллического монитора BenQ
ikey
Распаковка
Убедитесь в наличии перечисленных ниже компонентов. Если какие-либо
компоненты отсутствуют или повреждены, немедленно обратитесь к дилеру, у
которого приобретено изделие.
Жидкокристаллический монитор с
сигнальным кабелем
Exit < > Enter
Краткое руководство
Компакт-диск
Кабель питания
Блок питания
Русский 3
Руководство пользователя цветного жидкокристаллического монитора BenQ
ikey
Внешний вид монитора
Вид спереди
Exit < > E nte r
Вид сзади (1)
Русский 4
Руководство пользователя цветного жидкокристаллического монитора BenQ
Вид сзади (2) расположение разъемов
2
3
6
1
4
5
1. Гнездо для подключения
видеокабеля
3. Гнездо блок а питания 4. Интерфейсный кабель
5. Звуковой кабель 6. Кабель блока питания
2. Аудиоразъем
Русский 5
Руководство пользователя цветного жидкокристаллического монитора BenQ
Установка
Установка оборудования
A. Убедитесь в том, что компьютер и монитор выключены. Для установки
монитора выполните перечисленные ниже операции.
1. Подсоедините к ЖК-монитору BenQ интерфейсный кабель и блок
питания.
2. Подсоедините аудиокабель к аудиовходу монитора.
3. Сначала подключите шнур питания к блоку питания, а затем
подключите блок питания к жидкокристаллическому монитору.
Б. Подсоедините интерфейсный кабель к выходу VGA графического адаптера
компьютера.
В. Подсоедините аудиокабель к соответствующему выходу компьютера.
Г. Подсоедините кабель питания монитора к сетевой розетке. Обеспечьте
беспрепятственный доступ к сетевой розетке, чтобы быстро отключить
монитор в случае необходимости. В мониторе применен автоматический
блок питания, рассчитанный на входное напряжение от 100 до 240 В с
частотой от 50 до 60 Гц. Убедитесь в том, что параметры электросети
соответствуют этим значениям. Если параметры электросети не известны,
обратитесь в местную организацию электроснабжения.
Power adaptor
Блок питания
Видеокабель
Video
Звуковой кабель
Audio cable
Русский 6
Руководство пользователя цветного жидкокристаллического монитора BenQ
Установка программного обеспечения
A. Microsoft® Windows® 95/98/2000
Если на компьютере установлена операционная система Windows 95, Windows 98
или Windows 2000, необходимо установить соответствующий драйвер дисплея.
Windows 95. При первой загрузке операционной системы Windows с новым
монитором система определит тип монитора и автоматически установит драйвер
дисплея "plug and play". Выполните перечисленные ниже операции для установки
драйвера с компакт-диска.
1. Загрузите в дисковод компакт-диск "BenQ LCD Monitor".
2. Щелкните мышью на кнопке "Пуск" и выберите "Настройка".
3. Дважды щелкните мышью на значке "Экран" в окне панели управления.
Русский 7
Руководство пользователя цветного жидкокристаллического монитора BenQ
4. Выберите вкладку "Настройка" в окне "Свойства экрана". Щелкните мышью на
кнопке "Дополнительно", расположенной в правом нижнем углу окна.
5. Выберите вкладку "Монитор". Щелкните мышью на кнопке "Изменить" (в правом
нижнем углу окна).
Русский 8
Руководство пользователя цветного жидкокристаллического монитора BenQ
6. Щелкните мышью на кнопке "Установить с диска" (в правом нижнем углу окна).
В открывшемся окне щелкните мышью на кнопке "Обзор".
7. Поле выбора диска находится внизу окна по центру. Загрузите в дисковод
компакт-диск, прилагаемый к монитору и выберите дисковод компакт-дисков.
8. В поле, расположенном над полем выбора диска, выберите папку "Drivers"
(Драйверы). В этой папке находятся файлы драйверов. Щелкните мышью на
кнопке "OK", окно закроется.
Русский 9
Руководство пользователя цветного жидкокристаллического монитора BenQ
9. Щелкните мышью на кнопке "OK" еще раз в следующем окне, чтобы вывести на
экран список совместимых устройств. Выберите "FP581s" из списка и снова
щелкните мышью на кнопке "OK".
10. Вы вернетесь в окно "Дополнительные свойства экрана". Щелкните мышью на
кнопке "OK", чтобы закрыть окно, затем выберите "Да" для подтверждения.
Щелкните мышью на кнопках "OK" и "Да" еще раз. На этом установка драйвера
завершена. Закройте окно "Свойства экрана".
Русский 10
Руководство пользователя цветного жидкокристаллического монитора BenQ
Windows98. Выполните перечисленные ниже операции для установки или
обновления драйвера в ручном режиме.
1. Откройте панель управления и дважды щелкните мышью на значке "Экран".
2. Выберите вкладку "Настройка" в окне "Свойства экрана". Щелкните мышью на
кнопке "Дополнительно", расположенной в правом нижнем углу окна.
Русский 11
Руководство пользователя цветного жидкокристаллического монитора BenQ
3. Выберите вкладку "Монитор". Щелкните мышью на кнопке "Изменить" (в правом
нижнем углу окна).
4. На экране откроется окно мастера "Обновление драйверов". Для продолжения
щелкните мышью на кнопке "Далее".
Русский 12
Руководство пользователя цветного жидкокристаллического монитора BenQ

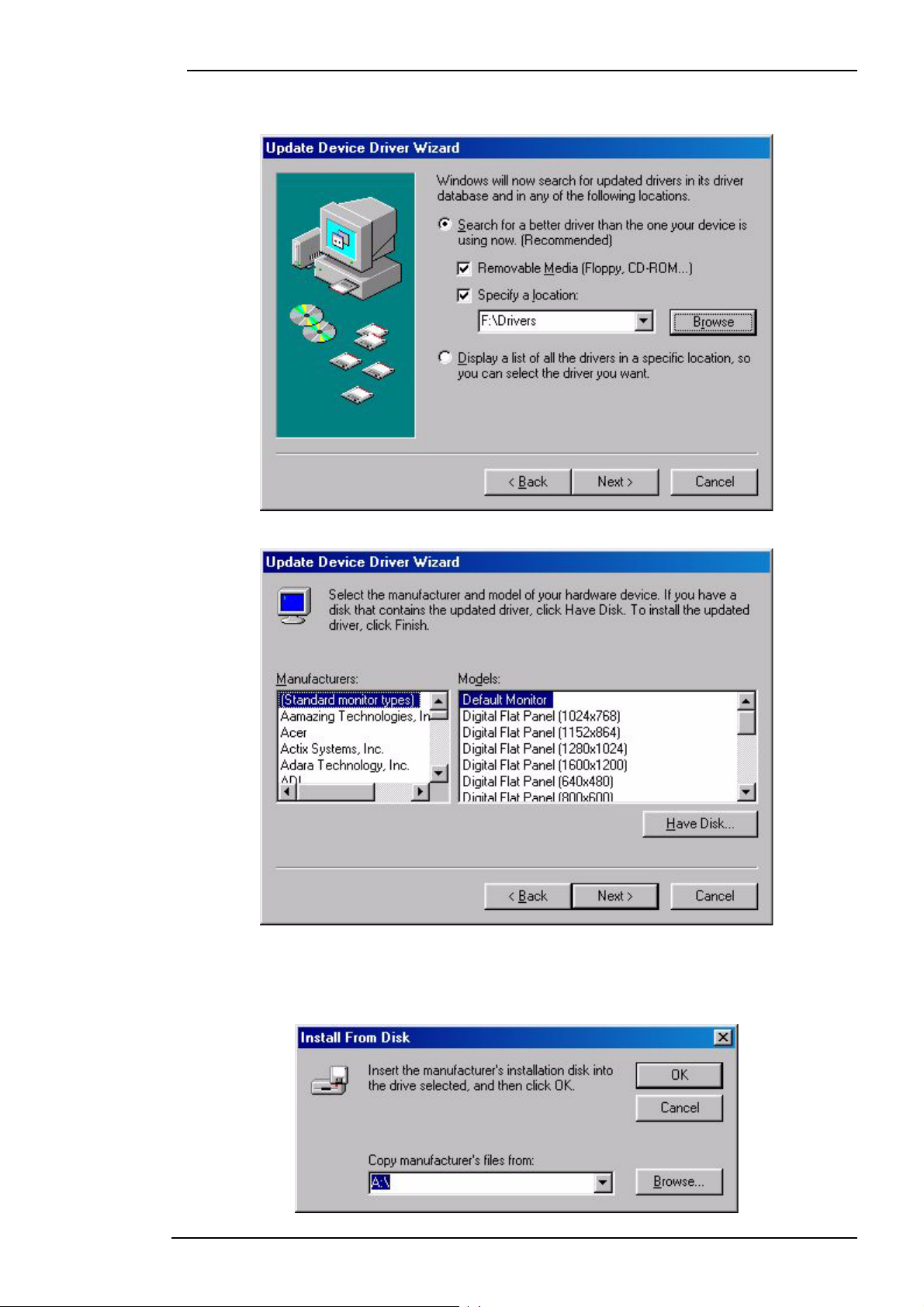

5. Выберите "Отобразить список всех драйверов, чтобы вы могли выбрать
наиболее подходящий из них" и щелкните мышью на кнопке "Далее".
6. Щелкните мышью на кнопке "Установить с диска" (в правом нижнем углу окна).
В открывшемся окне щелкните мышью на кнопке "Обзор".
Русский 13
Руководство пользователя цветного жидкокристаллического монитора BenQ
7. Поле выбора диска находится внизу окна по центру. Загрузите в дисковод
компакт-диск, прилагаемый к монитору, и выберите дисковод компакт-дисков.
8. Щелкните мышью на кнопке "OK" еще раз в следующем окне, чтобы вывести на
экран список совместимых устройств. Выберите "FP581s" из списка и снова
щелкните мышью на кнопке "Далее".
9. Откроется диалоговое окно "Установите диск". Щелкните мышью на кнопке "OK",
затем "Пропустить файл".
Русский 14
Руководство пользователя цветного жидкокристаллического монитора BenQ
10. Для завершения установки закройте окно мастера "Обновление драйверов",
щелкнув мышью на кнопке "Готово".
Русский 15
Руководство пользователя цветного жидкокристаллического монитора BenQ
Windows 2000. При первой загрузке операционной системы Windows с новым
монитором система определит тип монитора и автоматически запустит мастера
"Установка оборудования". Выполните инструкции, начиная с шага 4.
1. Загрузите в дисковод компакт-диск "BenQ LCD Monitor".
2. Щелкните мышью на кнопке "Пуск" и выберите "Настройка".
3. Откройте панель управления и дважды щелкните мышью на значке "Экран".
Русский 16
Руководство пользователя цветного жидкокристаллического монитора BenQ
4. Выберите вкладку "Настройка" в окне "Свойства экрана". Щелкните мышью на
кнопке "Дополнительно", расположенной в правом нижнем углу окна.
5. Выберите "Монитор" и щелкните мышью на кнопке "Свойства".
Русский 17
Руководство пользователя цветного жидкокристаллического монитора BenQ
6. Выберите вкладку "Драйвер" и щелкните мышью на кнопке "Обновить
драйвер".
7. Откроется окно мастера "Обновление драйверов". Щелкните мышью на кнопке
"Далее".
Русский 18
Руководство пользователя цветного жидкокристаллического монитора BenQ
8. Выберите "Отобразить список известных драйверов для этого устройства" и
щелкните мышью на кнопке "Далее".
9. В следующем окне щелкните мышью на кнопке "Установить с диска" – откроется
окно "Установка с диска"; щелкните мышью на кнопке "Обзор" – откроется окно
"Открытие файла".
Русский 19
Руководство пользователя цветного жидкокристаллического монитора BenQ
10. В этом окне щелкните мышью на стрелке (6) в поле "Искать в" и выберите
дисковод компакт-дисков.
Русский 20
Руководство пользователя цветного жидкокристаллического монитора BenQ
11. На компакт-диске выберите папку "Drivers" (Драйверы) и дважды щелкните
мышью на кнопке "Открыть", затем щелкните мышью на кнопке "OK". В
открывшемся окне выберите из списка модель монитора (FP581s) и дважды
щелкните мышью на кнопке "Далее".
12. Откроется окно "Цифровая подпись не найдена" – щелкните мышью на кнопке
"Да", затем "Готово".
Русский 21
Руководство пользователя цветного жидкокристаллического монитора BenQ
13. На этом установка новых драйверов на компьютер завершена.
Русский 22
Руководство пользователя цветного жидкокристаллического монитора BenQ
Windows ME. Выполните перечисленные ниже операции для установки или
обновления драйвера в ручном режиме.
1. Щелкните мышью на кнопке "Пуск", "Настройка", "Панель управления", затем
дважды щелкните мышью на значке "Экран".
2. В окне "Свойства экрана" щелкните мышью на вкладке "Настройка" и щелкните
мышью на кнопке "Дополнительно...".
3. Выберите вкладку "Монитор" и щелкните мышью на кнопке "Изменить".
4. "Откроется диалоговое окно мастера "Обновление драйверов". Выберите
"Указать местоположение драйвера" и щелкните мышью на кнопке "Далее".
Русский 23
Руководство пользователя цветного жидкокристаллического монитора BenQ
5. Выберите "Отобразить список всех драйверов, чтобы вы могли выбрать
наиболее подходящий из них" и щелкните мышью на кнопке "Далее".
6. Выберите "Монитор" из списка и щелкните мышью на кнопке "Далее".
Русский 24
Руководство пользователя цветного жидкокристаллического монитора BenQ
7. Выберите "Отобразить список всех драйверов, чтобы вы могли выбрать
наиболее подходящий из них".
8. Щелкните мышью на кнопке "Установить с диска", затем "Обзор".
9. Загрузите в дисковод компакт-диск "BenQ LCD Monitor" и введите d:\ (если
дисковод компакт-дисков на является устройством D, введите соответствующую
букву). Откройте папку "Drivers" (Драйверы) и выберите модель монитора из
списка слева. Щелкните мышью на кнопке "OK".
Русский 25
Руководство пользователя цветного жидкокристаллического монитора BenQ
10. Вернитесь в окно "Установка с диска" и щелкните мышью на кнопке "OK".
Откроется диалоговое окно мастера "Обновление драйверов". Выберите
модель монитора из списка и щелкните мышью на кнопке "Далее".
Русский 26
Руководство пользователя цветного жидкокристаллического монитора BenQ
11. Щелкните мышью на кнопке "Далее".
12. Для завершения установки щелкните мышью на кнопке "Готово".
Русский 27
Руководство пользователя цветного жидкокристаллического монитора BenQ
б. Выбор оптимального разрешения
В силу особенностей технологии разрешение жидкокристаллических мониторов
фиксировано. Для FP581s это разрешение равно 1024x768. Это так называемое
физическое разрешение равно максимальному разрешению. Меньшие значения
разрешения при отображении на весь экран получаются в результате применения
интерполяции. В режиме интерполяции на изображении появляются дефекты
(которых нет при физическом разрешении). Преимущества технологии на жидких
кристаллах в полной мере проявляются только при использовании физического
разрешения. Изменение значения разрешения в ОС Windows 95/98/2000
выполняется следующим образом:
1. Дважды щелкните мышью на значке "Экран" в окне панели управления.
2. Выберите вкладку "Настройка" в окне "Свойства экрана". В центральной части
окна справа расположен движок. Он служит для регулирования разрешения.
3. Установите разрешение, равное 1024x768.
Русский 28
Руководство пользователя цветного жидкокристаллического монитора BenQ
4. В последующих окнах щелкните мышью на кнопках "Применить", "OK" и "Да".
5. Закройте окно "Свойства экрана".
Русский 29
Руководство пользователя цветного жидкокристаллического монитора BenQ
в. Выбор частоты обновления
Выбирать максимально возможное значение частоты обновления для
жидкокристаллического монитора не обязательно. Мерцание жидкокристаллического
экрана технически невозможно. Даже при частоте обновления 60 Гц обеспечивается
изображение абсолютно без мерцаний. Однако следует использовать один из
установленных изготовителем режимов. В отличие от современных мониторов с
ЭЛТ, которые поддерживают непрерывный диапазон частот развертки, данный
монитор работает с набором фиксированных частот развертки. Это означает, что
наилучшие результаты обеспечиваются при режимах, установленных изготовителем.
В данном руководстве приведена таблица установленных изготовителем режимов.
Например, для разрешения 1024x768 предусмотрены частоты обновления 60, 70 и
75 Гц (но не 72 Гц). Изменение значения частоты обновления в ОС Windows 95/98/
2000 выполняется следующим образом:
1. Дважды щелкните мышью на значке "Экран" в окне панели управления.
2. Выберите вкладку "Настройка" в окне "Свойства экрана". Щелкните мышью на
кнопке "Дополнительно", расположенной в правом нижнем углу окна.
Русский 30
Руководство пользователя цветного жидкокристаллического монитора BenQ
3. Выберите вкладку "Адаптер". Поле выбора частоты обновления находится в
нижней части окна в центре.
4. Выберите в этом поле значение частоты обновления, которое соответствует
одному из значений из таблицы установленных изготовителем режимов,
приведенной в данном руководстве.
5. В последующих окнах щелкните мышью на кнопках "Изменить", "OK" и "Да".
6. Закройте окно "Свойства экрана".
Русский 31
Руководство пользователя цветного жидкокристаллического монитора BenQ
г. Оптимизация изображения
Для получения оптимального изображения проще всего использовать функцию ikey.
Тольк о она обеспечивает надежную работу при использовании прилагаемой
программы настройки (auto.exe) и при работе устройства в одном из установленных
изготовителем режимов.
1. Запустите программу auto.exe с компакт-диска, прилагаемого к монитору. Будет
отображена испытательная таблица.
2. Затем нажмите кнопку ikey. Ус т р ойство выполнит автоматическую настройку. В
большинстве случаев будут получены оптимальные результаты. Вы можете
закрыть auto.exe одним щелчком кнопки мыши и нажатием кнопки "Выход".
Если Вы не удовлетворены качеством изображения, можно попытаться улучшить
изображение посредством ручной настройки.
1. Для этого снова загрузите испытательную таблицу auto.exe, которая наилучшим
образом позволяет наблюдать за изменением изображения в процессе настройки
монитора. Для этой цели можно использовать любое другое изображение,
например, рабочий стол операционной системы.
2. Экранное меню отображается при нажатии на мониторе кнопки Enter (Ввод).
3. Кнопками
затем нажмите кнопку Enter.
4. Настройте параметр "Pixel Clock" (Частота пикселов) кнопками
оптимизации качества изображения.
5. Для выхода из подменю Clock дважды нажмите кнопку Exit (подменю
"Geometry").
"<" и ">" на мониторе перейдите в подменю параметров "Geometry",
"< " и ">" для
Если требуется дальнейшая настройка, вернитесь в подменю "Geometry" и выберите
"Phase" (Фаза) кнопками "<" и ">" для обеспечения лучшего качества. Если качество
изображения осталось неудовлетворительным, повторите процедуру при другой
частоте обновления.
Необходимо использовать один из установленных изготовителем режимов. Если i-key
не работает, или на экране отображается сообщение "Not supported mode" (Не
поддерживаемый режим), это означает, что не используется ни один из
поддержанных режимов. При возникновении затруднений при настройке
поддерживаемого режима обратитесь за помощью к изготовителю графической
платы.
Русский 32
Руководство пользователя цветного жидкокристаллического монитора BenQ
ikey
Настройка монитора
Панель управления монитора
Exit < > Enter
На панели управления монитора предусмотрено 6 управляющих кнопок ("iKey", "Exit",
"Enter",
управления.
1. "Power" (Питание) - включение и выключение монитора.
2. "iKey" – автоматическая установка положения по вертикали, положения по
3. "Exit" – возврат в главное меню, сохранение изменений или выход из экранного
4.
5. "<" – перемещение влево. Также служит в качестве функции быстрой настройки
6. ">" – перемещение вправо. Также служит в качестве функции быстрой настройки
"<" и ">"), а также кнопка включения. Ниже приведено описание этих органов
горизонтали, фазы и частоты тактового сигнала пикселов.
меню без сохранения.
"Enter" – вызов подменю, выбор параметров или сохранение параметров.
контрастности.
яркости.
Режим быстрой настройки
Функция быстрой настройки контрастности
1. Нажмите "<" для доступа к функции
быстрой настройки контрастности.
2. С помощью кнопки "<" или ">"
выполните настройку: Диапазон
изменения - от максимума (100) до
минимума (0).
3. Нажмите "Exit" для выхода из режима
экранного меню. Установленное
значение будет сохранено
автоматически.
Функция быстрой настройки яркости
1. Нажмите
">" для доступа к функции
настройки яркости.
2. С помощью кнопки "<" или ">"
выполните настройку: Диапазон
изменения - от максимума (100) до
минимума (0).
3. Нажмите "Exit" для выхода из режима
экранного меню. Установленное
значение будет сохранено
автоматически.
Русский 33
Руководство пользователя цветного жидкокристаллического монитора BenQ
Клавиша быстрой настройки громкости
1. Нажмите "Exit" для доступа к
режиму быстрой настройки.
2. С помощью кнопки "<" или ">" выполните
настройку: Диапазон изменения - от
максимума (100) до минимума (0).
3. Нажмите "Exit" для выхода из режима
экранного меню. Установл е нное значение
будет сохранено автоматически.
Режим главного меню
Функции главного меню
1. Luminance (Освещенность)
С помощью кнопки "<" или ">" выберите эту функцию и нажмите "Enter" для вызова
подменю. Меню настройки освещенности содержит два параметра.
Brightness (Яркость):
служит для настройки яркости
дисплея.
Contrast (Контрастность):
служит для настройки разницы
между светлыми и темными
областями.
Русский 34
Руководство пользователя цветного жидкокристаллического монитора BenQ
2. Geometry (Геометрия)
С помощью кнопки "<" или ">" выберите эту функцию и нажмите "Enter" для вызова
подменю. Подменю настройки геометрии содержит четыре пункта.
H. Position (Положение по
горизонтали): служит для
настройки положения дисплея по
горизонтали.
V. Position (Положение по
вертикали) - служит для настройки
положения дисплея по вертикали.
Phase (Фаза) - служит для
настройки фазы тактового сигнала
пикселов.
Pixel Clock (Частота пикселов)
– регулировка частоты тактового
сигнала пикселов.
Русский 35
Руководство пользователя цветного жидкокристаллического монитора BenQ
3. Color Adjustment (Настройка цвета)
С помощью кнопки "<" или ">" выберите эту функцию и нажмите "Enter" для
вызова подменю. Подменю настройки цвета содержит четыре пункта.
Предусмотрена настройка трех
параметров. С помощью "<" или ">"
выберите цвет и нажмите "Enter"
для настройки цветовой
температуры.
4. Miscellaneous (Разное)
С помощью кнопки "<" или ">" выберите эту функцию и нажмите "Enter" для
вызова подменю. Подменю Miscellaneous содержит три пункта.
OSD Position (Положение
экранного меню): настройка
положения экранного меню.
Русский 36
Руководство пользователя цветного жидкокристаллического монитора BenQ
Language (Язык): выбор
языка экранного меню.
OSD Time (Время
отображения экранного
меню): установка времени
сохранения экранного меню
на экране
Volume (Громкость):
регулировка громкости
динамика.
H. Position (Положение по
горизонтали): настройка
положения экранного меню
по горизонтали.
V. Position (Положение по
вертикали): настройка
положения экранного меню
по вертикали.
Русский 37
Руководство пользователя цветного жидкокристаллического монитора BenQ
Кнопкой "<"или ">" выберите язык и
нажмите кнопку "Exit" для возврата
в предыдущее меню.
5. Information (Информация)
Подменю Information
отображает разрешение, а
также частоту
горизонтальной и вертикальной
развертки. Для восстановления
значений параметров,
установленных изготовителем,
нажмите "Enter".
Русский 38
Руководство пользователя цветного жидкокристаллического монитора BenQ
Устранение неполадок
Часто задаваемые вопросы
✓ Изображение размыто.
Прочитайте раздел "Ус тано в ка/Настройка", затем выберите правильное
☞
разрешение, частоту обновления и настройте монитор в соответствии с
приведенными инструкциями.
☞ Используется удлинительный кабель VGA?
Проверьте работу монитора без удлинительного кабеля. Если изображение
по-прежнему не сфокусировано, настройте монитор, выполнив инструкции,
приведенные в разделе "Установк а/Настройка". Нарушение фокусировки
изображения часто связано с ослаблением сигнала в удлинительном
кабеле. Для минимизации потерь используйте высококачественный
удлинительный кабель или кабель со встроенным усилителем.
Размытое изображения наблюдается только для разрешения, значение
☞
которого меньше физического (максимального) разрешения?
Прочитайте раздел "Установка/Настройка". Установите значение разрешения,
равное физическому разрешению монитора.
✓ Наблюдаются дефектные пикселы.
☞
Один или несколько пикселов постоянно отображаются черными или белыми
либо постоянно имеют красный, зеленый, синий или другой цвет.
Прочитайте раздел "Дефектные пикселы".
✓ Искаженные цвета изображения.
☞ Изображение имеет желтый, голубой или розовый оттенок.
Нажмите кнопку "Enter" монитора и с помощью дискового регулятора
перейдите в меню Сolour settings (Настройка цветов). Выберите пункт
Recall (Вызов из памяти) и нажмите кнопку "Enter". Если цвета изображения
остались искаженными, а цвет экранного меню также искажен, вероятно,
один из трех основных цветов отсутствует во входном сигнале. Проверьте
контакты кабеля VGA. Если контакты разъема изогнуты или сломаны,
обратитесь к поставщику оборудования или прочитайте раздел
"Дополнительная информация, ремонт и техническое обслуживание".
✓ На экране отсутствует изображение.
Горит ли индикатор монитора зеленым цветом?
☞
Если индикатор горит зеленым цветом, нажмите кнопку "Exit" на панели
управления монитора для вызова экранного меню. Если в меню
отображается сообщение "Not supported Mode" (Нестандартный режим),
прочитайте раздел "Устан ов ка/Настройка".
Русский 39
Руководство пользователя цветного жидкокристаллического монитора BenQ
☞ Гор ит ли индикатор монитора оранжевым цветом?
Если индикатор горит оранжевым цветом, активен режим управления
питанием. Нажмите клавишу на клавиатуре компьютера или подвиньте
мышь. Если это не даст результата, проверьте контакты кабеля VGA. Если
контакты разъема изогнуты или сломаны, обратитесь к поставщику
оборудования или прочитайте раздел "Дополнительная информация,
ремонт и техническое обслуживание".
Индикатор монитора не горит совсем?
☞
Проверьте наличие напряжения питания в сетевой розетке, подачу сетевого
напряжения и выключатель питания.
✓ Изображение искажено, мигает или мерцает.
☞
Прочитайте раздел "Ус тано в ка/Настройка", затем выберите правильное
разрешение, частоту обновления и настройте монитор в соответствии с
приведенными инструкциями.
✓ Изображение смещено в одном направлении.
Прочитайте раздел "Ус тано в ка/Настройка", затем выберите правильное
☞
разрешение, частоту обновления и настройте монитор в соответствии с
приведенными инструкциями.
Требуется помощь?
Если приведенные инструкции не позволили устранить неполадку, обратитесь к
поставщику оборудования либо в сервисную службу изготовителя (по адресу
электронной почты DPLservice@BenQ.com).
Русский 40
Руководство пользователя цветного жидкокристаллического монитора BenQ
Поддерживаемые режимы работы
Режим отображения (параметры входного сигнала)
Разрешение Частота
горизонтальной
развертки (кГц)
640x350 31,47(П) 70,08(О) 25,17 DOS
720x400 31,47(О) 70,08(П) 28,32 DOS
640x480 31,47(О) 60,00(О) 25,18 DOS
640x480 37,86(О) 72,80(О) 31,50 VESA
640x480 37,50(О) 75,00(О) 31,50 VESA
800x600 35,16(П) 56,25(П) 36,00 VESA
800x600 37,88(П) 60,32(П) 40,00 VESA
800x600 48,08(П) 72,19(П) 50,00 VESA
800x600 46,87(П) 75,00(П) 49,50 VESA
1024x768 48,36(О) 60,00(О) 65,00 VESA
1024x768 56,48(О) 70,10(О) 75,00 VESA
1024x768 60,02(П) 75,00(П) 78,75 VESA
hМонитор не может поддерживать режимы, отсутствующие в таблице. Для
получения качественного изображения рекомендуется выбрать один из
режимов, приведенных в таблице.
Частота
вертикальной
развертки (Гц)
Частота
пикселов
(МГц)
Замечание
hПредусмотрено 12 режима, совместимых с ОС Windows.
hВ определенных ситуациях изображение на экране может быть разорвано. Это
происходит, когда значение частоты входного сигнала не соответствует
стандартному значению. Это не является признаком неисправности. Для
восстановления нормального изображения воспользуйтесь функцией
автоматической настройки либо вручную установите значение фазы и частоты в
меню "Geometry" (Геометрия).
hПри выключении монитора на экране могут появиться интерференционные
линии. Это не является признаком неисправности.
hДля увеличения срока службы монитора рекомендуется использовать функцию
управления питанием компьютера.
Русский 41
Руководство пользователя цветного жидкокристаллического монитора BenQ
Технические характеристики
Модель FP581s
Тип экрана
Размер видимой области по
диагонали
Физическое (максимальное)
разрешение
Количество цветов
Контрастность/яркость
Время отклика
Угол обзора
(влево/вправо, вверх/вниз)
Частота строк
Частота обновления
Управление изображением
Органы управления
Функции iScreen
15,0", активная матрица на тонкопленочных
транзисторах (TFT)
38,1 см
1024x768
16,7 млн.
450:1 (Max. 550:1) / 250 кд/кв.м (260 кд/кв.м)
16 мс
70/70, 60/60 (CR=10)
80/80, 70/80 (CR=5)
31,47 - 60,02 кГц (монитор работает с
фиксированным набором частот)
56,25 - 75,0 Гц (режимы в этом диапазоне)
Цифровое, экранное меню, iKey
(автоматическая настройка изображения)
5 кнопок и кнопка iKey.
Контрастность, яркость, положение по
вертикали и по горизонтали, фаза, частота
тактового сигнала пикселов, цветовой баланс,
цветовая палитра, выбор языка (экранное
меню на 8 языках), положение экранного меню,
индикатор состояния.
Микропроцессорное управление
Управление питанием
макс. потребляемая мощность
Режим энергосбережения
Входной сигнал
Синхронизация
Температура (работа)
Относительная влажность
(работа)
Уведомление о соответствии
стандартам
12 режимов, установленных изготовителем: 3
режима для DOS, 9 режимов VESA,
VESA DPMS, EPA
Макс. 30 Вт
< 3 Вт
RGB; 0,7 В ампл./75 Ом; положительная
полярность
Отдельный сигнал с уровнями ТТЛ,
15-контактный разъем "mini D-sub"
5°C - 40°C
20% - 80%
TCO 99 (дополнительно), TЬV/Ergonomics,
CSA, TЬV/GS, FCC, класс B, ISO 13406-2,
VCCI, UL, Отчет CB, CE, C-Tick, BSMI, Fimko,
GOST-R, EPA, CCC
Русский 42
Руководство пользователя цветного жидкокристаллического монитора BenQ
Приложение. Общие сведения о технологии на жидких
кристаллах
Принципы работы жидкокристаллического монитора
Работа экрана жидкокристаллического монитора основана на особых физических
свойствах жидких кристаллов. Их вытянутые молекулы всегда упорядочены
аналогично молекулам обычных кристаллов – равномерно и в одном строго
определенном направлении. Однако жидкие кристаллы не зафиксированы в этом
направлении, а обладают свойствами жидкости – их ориентация изменяется под
действием электрического поля. Молекулы жидких кристаллов могут быть
ориентированы параллельно или под углом к направлению поляризации света; при
этом изменяется коэффициент пропускания световых волн.
ЖИДКИЕ КРИСТАЛЛЫ ПОЛЯРИЗУЮТ ПАДАЮЩИЙ СВЕТ
ЖК-панель состоит из двух поляризационных фильтров, управляющего слоя,
соответствующих цветных светофильтров и слоя жидких кристаллов.
Свет от лампы подсветки проходит через первый поляризационный слой; таким
образом на слой жидких кристаллов падает свет, поляризованный в определенной
плоскости. Когда внешнее электрическое поле не приложено, молекулы жидких
кристаллов ориентированы вдоль спирали, перпендикулярной двум
поляризационным фильтрам, образуя направленную структуру. Направление
поляризации света, падающего параллельно этой структуре, поворачивается на 90°.
Второй поляризационный фильтр пропускает только свет с такой (т. е. повернутой на
90°) поляризацией. В этом случае путь для света открыт – соответствующий пиксел
будет светлым.
При подаче электрического напряжения молекулы жидких кристаллов ориентируются
вдоль направления электрического поля. При этом спираль, поворачивающая вектор
поляризации на 90°, разрушается, и молекулы оказываются параллельными
направлению падающего света, пропуская его без изменения плоскости
поляризации. Не изменивший плоскости поляризации свет достигает второго
поляризационного фильтра, вектор поляризации которого развернут относительно
первого на 90 градусов, и не проходит через него. В результате соответствующий
пиксел будет темным. Интенсивность прошедшего света можно изменять, подавая на
слой жидких кристаллов различное напряжение, так как угол поворота поляризации
света зависит от величины приложенного напряжения.
Панель на тонкопленочных транзисторах (TFT)
A. Стандартная панель TFT
В панели TFT (также называемой активной матрицей) для изменения
коэффициента пропускания каждого пиксела используется отдельный
транзистор. Таким образом, каждый пиксел управляется по отдельности, а выбор
пикселов осуществляется с огромной скоростью, что обеспечивает качественное
воспроизведение движущихся изображений. В ЖК-панелях высокого разрешения
количество управляемых пикселов значительно превышает два миллиона
(каждый пиксел состоит из трех элементов для трех основных цветов – красного,
зеленого и синего). Поскольку напряжение подается постоянно, непрерывного
обновления изображения не требуется. Это обуславливает одно из
существенных преимуществ ЖК-мониторов – полное отсутствие мерцания даже
при низкой частоте обновления изображения (например, 60 Гц). В силу
различных причин в процессе изготовления панели возможно появление
дефектных транзисторов, что влечет за собой неизбежные ошибки при
отображении отдельных пикселов.
Русский 43
Руководство пользователя цветного жидкокристаллического монитора BenQ
б. Панель супер-TFT
Принцип работы панели супер-TFT такой же. В этих панелях благодаря более
точному изготовлению и большей яркости пикселов значительно увеличен угол
обзора. Но это достигается частично за счет ухудшения разрешения оттенков
серого.
в. Сравнение стандартной панели TFT и панели супер-TFT
Стандартная Супер
hхорошее разрешение оттенков
серого
hудовлетворительный угол обзора
Область применения:
hОбработка изображений
hМедицина
hСтандартная рабочая станция
hБанки (конфиденциальная
информация)
hрасширенный угол обзора
hудовлетворительное разрешение
оттенков серого
Область применения:
hРабота нескольких человек за одним
экраном
hСтандартная рабочая станция
hПрезентации
hБанки (общедоступная информация)
Основные характеристики жидкокристаллического монитора
A. Угол обзора
Угол обзора – это область, из которой можно увидеть изображение на экране.
Представьте себе прямую, которая выходит под углом 90° из центра экрана; теперь
наклоните эту прямую вверх и вниз, вправо и влево – это и будет угол обзора.
Эргономические нормы требуют, чтобы угол обзора по горизонтали составлял не
менее 60
указаны только два значения (по горизонтали и по вертикали), значения углов вправо
и влево, а также вверх и вниз следует сложить. В данном случае получим угол обзора
° по горизонтали и 90° по вертикали.
120
°/60° (вправо/влево), а по вертикали – не менее 45°/45° (вверх/вниз). Если
б. Контрастность
Контрастность – это отношение интенсивности света самой яркой и самой темной
точек изображения. Повышение значения контрастности улучшает четкость
изображения и эргономические характеристики монитора.
В любом случае значение контрастности не может быть меньше 100:1. По этому
показателю жидкокристаллические мониторы значительно превосходят электроннолучевые мониторы.
в. Время отклика
Время отклика (инерционность) – это время переключения элемента панели TFT.
†Для стандартных приложений время отклика не должно превышать 70 мс. Для
воспроизведения динамических изображений (например, в мультимедийных
приложениях) требуется значение не более 30 мс.
Русский 44
Руководство пользователя цветного жидкокристаллического монитора BenQ
г. Яркость
Яркость – это мера световой энергии, излучаемой заданной поверхностью. По этому
показателю жидкокристаллические мониторы также значительно превосходят
электронно-лучевые мониторы. Яркость экрана обычных мониторов составляет
примерно от 80 до 100 кд/м
превышает 150 кд/м
2
.
2
. Для жидкокристаллических мониторов это значение
Дефекты изображения
A. Дефектные пикселы
Наличие дефектных пикселов, к сожалению, неизбежно при использовании
технологических методов, обеспечивающих производство мониторов по разумной
цене.
Таким образом, дисплей с разрешением 1024x768 точек имеет 786432 пиксела.
Каждый пиксел содержит три элемента для отображения красного, зеленого и синего
цветов. Таким образом, общее количество управляющих транзисторов составляет
2359296. При изготовлении панели один или несколько транзисторов могут оказаться
дефектными, в результате чего соответствующий пиксел не будет работать (пиксел
либо не горит совсем, либо горит постоянно).
Если рассчитать вероятность дефекта в щелевой маске для случая полного
разрушения двух горизонтальных линий, получится значение 2,6%. Однако
допустимая вероятность возникновения дефекта для жидкокристаллической панели
значительно ниже. Например, если допустить наличие трех дефектных пикселов в
одной панели, вероятность возникновения дефекта составит 0,0038 на тысячу.
б. Размытое изображение
Изображение может оказаться нерезким в случае использования разрешения,
отличного от значения физического разрешения ЖК-монитора. Дисплей рассчитан на
определенное разрешение; меньшие значения разрешения можно получить только с
помощью интерполяции. Если, например, Вы хотите вывести изображение,
рассчитанное на разрешение 800 x 600, на дисплей с физическим разрешением
1024x768, то каждая точка изображения (по горизонтали) потребует использования
1,28 точки разрешения дисплея. Это практически невозможно, поэтому
промежуточные значения получаются методом интерполяции, что приводит к
возникновению искажений.
в. Работа с набором фиксированных частот и c непрерывным
частотным диапазоном
В ЖК-мониторах используются цифровые методы управления, а поскольку
общепринятые цифровые стандарты отсутствуют, наблюдается тенденция возврата к
стандартному интерфейсу VGA. Этот стандарт идеально подходит для обычных
мониторов, так как для них требуется аналоговый сигнал.
Изображение, созданное в цифровом формате в компьютере, преобразуется
графическим адаптером в аналоговый сигнал, который подается на монитор. Но если
аналоговый сигнал VGA подается на цифровой ЖК-монитор, требуется обратное
преобразование сигнала в цифровую форму. При этом возникают две проблемы:
Русский 45
Руководство пользователя цветного жидкокристаллического монитора BenQ
1. Потери преобразования
Аналоговый сигнал далек от идеального по сравнению с прямым цифровым
управлением. С другой стороны, может потребоваться регулярная
настройка схем преобразования с интервалом в два месяца. Как правило,
эта настройка выполняется с помощью системы экранных меню или с
помощью функции автоматической настройки.
2. Фиксированные режимы работы
Современные электронно-лучевые мониторы обычно работают в
непрерывном диапазоне частот, т. е. частоты горизонтальной и
вертикальной разверток не должны соответствовать стандартным
режимам, а должны лишь укладываться в рабочие диапазоны частот. ЖКмонитор работает с набором фиксированных частот, т. е. его работа
гарантируется только в определенных режимах (список режимов см. в
руководстве пользователя).
Русский 46
Руководство пользователя цветного жидкокристаллического монитора BenQ
Сравнительные характеристики электронно-лучевых и
жидкокристаллических мониторов
Электронно-лучевой монитор Жидкокристаллический монитор
Преимущества:
hнепрерывный диапазон
частот развертки
hодинаковое качество при
всех разрешениях.
hстандартный интерфейс
hнеограниченное количество
цветов
hотсутствие дефектных
пикселов
hналичие широкоэкранных
вариантов
hнизкая цена
Недостатки:
hвозможность
геометрических искажений
hвозможность ошибок
сведения
hограниченная яркость и
контрастность
hотсутствие мерцания
только при частотах выше
72 Гц
hчувствительность к
электрическим и магнитным
полям
hотносительно высокое
энергопотребление
hвысокое тепловыделение
hбольшая занимаемая
площадь
hбольшой вес
Преимущества:
hотсутствие геометрических
искажений
hотсутствие ошибок сведения
hвысокая яркость и
контрастность
hотсутствие мерцания
hнечувствительность к
электрическим и магнитным
полям
hнизкое энергопотребление
hнизкое тепловыделение
hнебольшая занимаемая площадь
hмалый вес
Недостатки:
hработа с набором фиксированных
частот
hоптимальное качество только
при физическом разрешении.
hотсутствие стандартов
hограниченная глубина цвета
hналичие дефектных пикселов
hотсутствие широкоэкранных
вариантов
hвысокая цена
Заключение
В конечном счёте, нельзя утверждать, что жидкокристаллические мониторы
превосходят обычные электронно-лучевые мониторы и наоборот. При выборе типа
устройства отображения необходимо оценить преимущества и недостатки каждого из
них по отношению к конкретному приложению.
Для презентаций и коллективного просмотра жидкокристаллические мониторы
имеют очевидные преимущества. Для рабочих станций существенное значение
имеет площадь, занимаемая монитором, и в этом отношении жидкокристаллические
мониторы остаются вне конкуренции. С другой стороны, когда требуется большая
глубина цвета или большой размер экрана, электронно-лучевые мониторы на
сегодняшний день, безусловно, предпочтительнее.
Русский 47
Loading...
