BENQ FP567

Monitor LCD a Colori
Pannello a LCD da 38.1 cm
Manuale per l'Utente
Guida per l'utente del monitor LCD a colori Benq
Copyright
Negazione di responsabilità
Informazioni sulla sicurezza
Copyright © 2001 BENQ Corporation (ex Acer Communications & Multimedia Inc.). Tutti i diritti riservati. È vietato riprodurre, trasmettere, trascrivere, memorizzare su un sistema di recupero o tradurre in qualsiasi lingua o linguaggio qualsiasi parte della presente pubblicazione, in qualsiasi forma o maniera, elettronica, meccanica, magnetica, ottica, chimica, manuale o altra, senza previo permesso iscritto di BENQ Corporation.
BENQ Corporation declina qualsiasi responsabilità e non offre alcuna garanzia, implicita o esplicita, sull'attendibilità della presente Guida o di garanzia, commerciabilità o idoneità a uno scopo speci­fico di questo prodotto. BENQ Corporation si riserva il diritto di aggiornare la presente pubblica­zione e di apportarvi regolarmente modifiche, senza alcun obbligo di notifica di eventuali revisioni o modifiche.
1. La presa CA isola il dispositivo dall’alimentazione CA.
2. Scollegare l'alimentatore dalla presa a muro prima di pulirlo. Non utilizzare detergenti liquidi né spray. Usare un panno morbido per pulire il monitor e del nastro adesivo per rimuovere polvere e impronte dallo schermo.
3. La ventilazione dei componenti interni è assicurata dalle fessure e aperture visibili sul retro o sulla parte superiore del prodotto. Si consiglia di non ostruirle né coprirle. Non collocare mai il prodotto in prossimità o sopra un calorifero (o altra fonte di calore) né in una struttura chiusa che impedisca un'adeguata ventilazione.
4. Per l'alimentazione del prodotto, è necessario rispettare le indicazioni riportate sull'apposita etichetta. In caso di dubbi sul tipo di alimentazione utilizzato, rivolgersi al rivenditore di fiducia o all'azienda elettrica di zona.
5. Non inserire oggetti né versare liquidi all’interno del dispositivo.
6. Non effettuare personalmente riparazioni, poiché l’apertura o la rimozione di pannelli esterni può esporre al rischio di sovratensioni o altro. In caso di mancata osservanza delle precauzioni riportate (oppure di caduta o manomissione involontaria del prodotto), rivolgersi a personale qualificato per assistenza.
7. Nei dispositivi alimentati dall'esterno, il cavo di alimentazione funge da dispositivo di interru­zione della corrente. La presa deve essere installata in prossimità del dispositivo, in modo che sia possibile accedervi facilmente.
Italiano 1
Guida per l'utente del monitor LCD a colori Benq
Indice
degli
argomenti
Disimballaggio ..................................................................................................... 3
Monitor ................................................................................................................. 4
Vista anteriore .................................................................................................................................................4
Vista posteriore (1) ........................................................................................................................................ 4
Vista posteriore (2): posizione di spine e prese ...................................................................................... 5
Installazione ......................................................................................................... 6
Installazione dell'hardware ...........................................................................................................................6
Installazione del software .............................................................................................................................7
Regolazione del monitor .................................................................................. 33
Introduzione al Pannello di Controllo .....................................................................................................33
Modalità di scelta rapida .............................................................................................................................33
Modalità del menu principale .....................................................................................................................34
Risoluzione dei problemi .................................................................................. 39
Domande ricorrenti (FAQ) ........................................................................................................................39
Ulteriori suggerimenti .................................................................................................................................40
Modalità operative supportate ........................................................................ 41
Specifiche tecniche ............................................................................................ 42
Italiano 2
Guida per l'utente del monitor LCD a colori Benq

Disimballaggio

Controllare che siano presenti i seguenti componenti. In caso di componenti mancanti o danneg­giati, contattare al più presto il rivenditore presso cui è stato acquistato il prodotto.
Monitor LCD con cavo di segnale incorporato
Guida di avvio rapido
CD-ROM
Cavo di alimentazione
Cavo audio
Base di estensione
Italiano 3

Monitor

Vista anteriore

Guida per l'utente del monitor LCD a colori Benq

Vista posteriore (1)

Italiano 4
Guida per l'utente del monitor LCD a colori Benq

Vista posteriore (2): posizione di spine e prese

1. Jack di ingresso alimentazione CA 2. Jack audio
3. Cavo video 4. Cavo di alimentazione
5. Cavo audio
Italiano 5
Guida per l'utente del monitor LCD a colori Benq

Installazione

Installazione dell'hardware

A. Verificare che computer e monitor siano spenti. Per installare il monitor LCD, attenersi alla procedura riportata di seguito.
1. Assemblare la base di estensione.
2. Collegare il cavo di alimentazione al monitor LCD BENQ.
3. Collegare il cavo audio all'ingresso audio del monitor LCD Benq.
B. Collegare il cavo di segnale all'uscita VGA della scheda grafica del computer.
C. Collegare il cavo audio al computer.
D. Collegare il cavo d'alimentazione sul retro del monitor a una presa di corrente CA. Assicurarsi che la presa non sia ostruita o coperta in modo che sia possibile scollegare l'unità dalla sorgente di alimentazione CA, se necessario. Il monitor è dotato di una sor- gente automatica di alimentazione con un intervallo di tensione variabile tra 100 e 240 Volt e una frequenza compresa tra 50 e 60 Hz. Assicurarsi che il tipo di alimentazione erogata localmente sia compreso nell'intervallo indicato. In caso di dubbi, contattare l'azienda elettrica di zona.
Cavo di alimentazione
Segnale
Cavo audio
Italiano 6

Regolazione del monitor

Introduzione al Pannello di Controllo

Guida per l'utente del monitor LCD a colori Benq
ikey
Sono disponibili sei tasti di controllo: "iKey", "Exit" (Esci), "Enter" (Accedi), accensione. Di seguito viene fornita una breve descrizione di questi controlli.
1. "Power" (Alimentazione): per l'accensione e lo spegnimento.
2. "iKey": per la regolazione automatica del posizionamento verticale/orizzontale, di fase e della frequenza dei pixel.
3. Tasto "Exit" (Esci): per tornare ai menu principali, salvare il menu oppure uscire dal menu OSD senza salvare le modifiche.
4. Tasto "
5. Tasto "<": per le regolazioni verso sinistra. Si tratta del tasto di scelta rapida per la regolazione del contrasto.
6. Tasto ">": per le regolazioni verso destra. Si tratta del tasto di scelta rapida per la regolazione della luminosità.
" (Accedi): per accedere ai sottomenu, selezionare o salvare le modifiche.
Enter
Exit < > Enter
"<"/ ">"
e il tasto di

Modalità di scelta rapida

Tasto di scelta rapida per la regolazione del contrasto
1. Premere il tasto "<" per accedere alla modalità di scelta rapida per la regola- zione del contrasto.
2. Premere il tasto "<" oppure ">" per effettuare la regolazione. Il parametro deve essere compreso tra un valore massimo (100) e un valore minimo (0).
3. Premere il tasto "Exit" (Esci) per uscire dall'OSD. Le regolazioni possono essere salvate automaticamente.
Tasto di scelta rapida per la regolazione della luminosità
1. Premere il tasto
">"
per accedere alla modalità di scelta rapida per la regola­zione della luminosità.
2. Premere il tasto "<" oppure ">" per effettuare la regolazione. Il parametro deve essere compreso tra un valore massimo (100) e un valore minimo (0).
3. Premere il tasto "Exit" (Esci) per uscire
dall'OSD. Le regolazioni possono essere salvate automaticamente.
Italiano 33
Guida per l'utente del monitor LCD a colori Benq
Tasto di scelta rapida per la regolazione del volume
1. Premere il tasto "Exit" (Esci) per accedere alla modalità di scelta rapida per la regolazione del volume.
2. Premere il tasto "<" oppure ">" per effettuare la regolazione. Il parametro deve essere compreso tra un valore massimo (100) e un valore minimo (0).
3. Premere il tasto "Exit" (Esci) per uscire
dall'OSD. Le regolazioni possono essere salvate automaticamente.

Modalità del menu principale

Nel menu principale sono disponibili le seguenti funzioni di controllo:
1.
Per accedere a questo menu selezionare la voce corrispondente tramite il tasto "<" oppure ">", quindi premere "Enter" (Accedi). Sono disponibili due opzioni per la regolazione della lumine- scenza.
Brightness (Luminosità)
Luminance (Luminescenza)
: consente di regolare la luminosità dello schermo.
Contrast (Contrasto): consente di regolare il contrasto tra le aree chiare e scure.
Italiano 34
Guida per l'utente del monitor LCD a colori Benq
2. Geometry (Geometria)
Per accedere a questo sottomenu selezionare la voce corrispondente tramite il tasto
, quindi premere "Enter" (Accedi). Sono disponibili quattro voci per la regolazione geomet-
">"
rica.
"<"
H. Position (Posizione orizzon­tale): per regolare in orizzontale la posizione dello schermo.
oppure
V. Position (Posizione verticale): per regolare in verticale la posizione dello schermo.
Phase (Fase): per regolare la fase della frequenza dei pixel.
Pixel Clock (Frequenza pixel): per regolare la frequenza dei pixel.
Italiano 35
Guida per l'utente del monitor LCD a colori Benq
3. Color Adjustment (Regolazione dei colori)
Per accedere a questo sottomenu selezionare la voce corrispondente tramite il tasto
, quindi premere "Enter" (Accedi). Sono disponibili quattro opzioni di regolazione del col-
">"
ore.
"<"
Esistono tre elementi regolabili. Per selezionare un colore, premere il tasto
oppure
"<" atura del colore, premere "
">". Per regolare la temper-
Enter
"
(Accedi).
oppure
4. Miscellaneous (Miscellanea)
Per accedere a questo sottomenu, selezionare la voce corrispondente tramite il tasto oppure
, quindi premere "Enter" (Accedi). Sono disponibili tre opzioni differenti.
">"
OSD Position (Posizione OSD): per regolare la posizione del menu OSD.
"<"
Italiano 36

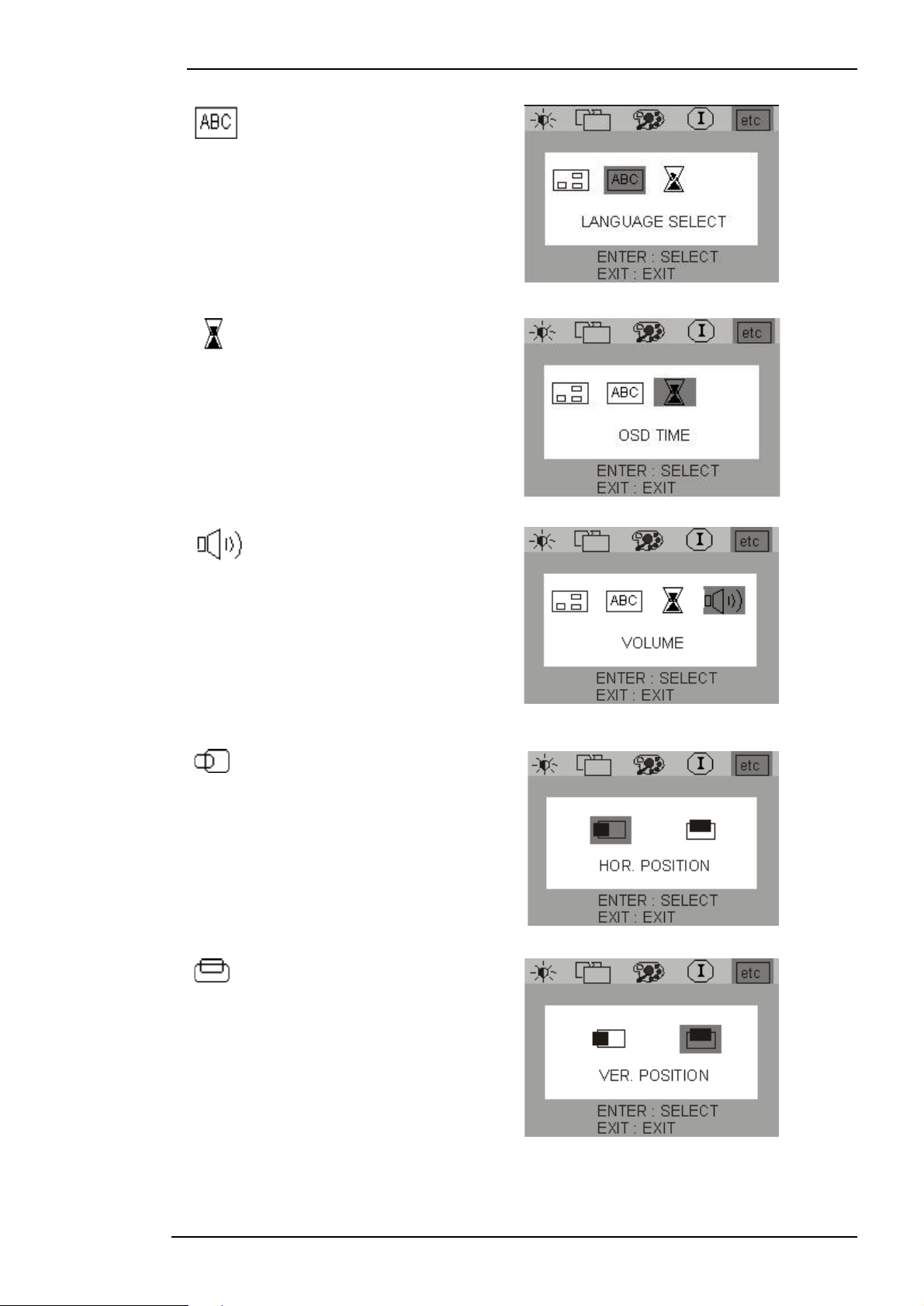

Language (Lingua): per selezionare la lingua di visualizzazione del menu OSD.
OSD Time (Tempo attesa OSD): per impostare il tempo di attesa dell'OSD.
Guida per l'utente del monitor LCD a colori Benq
Volume (Volume): per regolare il volume dell'altoparlante.
H. Position (Posizione orizzon­tale): per regolare in orizzontale la posizione del menu OSD sullo schermo.
V. Position (Posizione verticale): per regolare in verticale la posizione dell'OSD sullo schermo.
Italiano 37
Guida per l'utente del monitor LCD a colori Benq
Premere il tasto "<"
oppure
">" per selez-
ionare una lingua, quindi premere
Enter
"
" (Accedi) per tornare al menu
precedente.
5. Information (Informazioni)
In questo sottomenu dell'OSD vengono visualizzate le informa-
zioni della risoluzione e della fre­quenza di aggiornamento in verticale e in orizzontale. Per richiamare le imposta­zioni predefinite di fabbrica, premere "Enter" (Accedi).
Italiano 38
Guida per l'utente del monitor LCD a colori Benq

Risoluzione dei problemi

Domande ricorrenti (FAQ)

L'immagine è sfocata
Vedere il capitolo Installazione/Regolazione e selezionare la risoluzione e la frequenza di
aggiornamento corrette; effettuare quindi le regolazioni in base alle indicazioni fornite.
Si utilizza una prolunga VGA?
Togliere la prolunga per eseguire la prova. L'immagine è a fuoco? Se l'immagine è ancora sfocata, ottimizzarne la visualizzazione seguendo le indicazioni fornite nel capi­tolo Installazione/Regolazione. È possibile che lo sfocamento sia dovuto all'uso di pro­lunghe che comportano una dispersione elettrica. Per ridurre tale dispersione al minimo, utilizzare una prolunga con una migliore qualità di conduzione oppure con booster incorporato.
L'immagine risulta sfocata solo con risoluzioni inferiori rispetto a quella nativa (massima)?
Vedere il capitolo Installazione/Regolazione. Selezionare la risoluzione nativa.
Si riscontrano difetti di visualizzazione dei pixel
Quando il colore di alcuni pixel è fisso.
Vedere il capitolo Frequenze errori pixel.
L'immagine ha colori falsati
Vira al giallo, al blu, al rosa.
Premere il pulsante "Enter" (Accedi) sul monitor e visualizzare il menu "Information" (Informazioni) spostandosi mediante il tasto "<" oppure ">". Per richiamare la modalità preimpostata, premere "Enter" (Accedi). Se l'immagine continua a non essere visualiz­zata correttamente e anche la visualizzazione dell'OSD non è soddisfacente, uno dei tre colori primari è assente dall'ingresso del segnale. Verificare i contatti del cavo VGA. Se i pin sono piegati o rotti, contattare il rivenditore o vedere il capitolo Ulteriore aiuto, riparazioni e assistenza.
Non viene visualizzata alcuna immagine
Il LED del monitor è verde?
Se il LED è verde, premere il pulsante "Exit" (Esci) sul monitor per accedere a On Screen Display (Visualizzazione su schermo). Se viene visualizzato il messaggio "Not supported Mode" (Modalità non supportata), vedere il capitolo Installazione/Regola­zione.
Il LED del monitor è arancione?
Se il LED è arancione, è attiva la modalità di risparmio energetico. Premere un qualsiasi tasto del computer oppure muovere il mouse. Se lo schermo non si accende, verificare i contatti del cavo VGA. Se i pin sono piegati o rotti, contattare il rivenditore oppure vedere il capitolo Ulteriore aiuto, riparazioni e assistenza.
Italiano 39
Guida per l'utente del monitor LCD a colori Benq
Il LED del video è spento?
Controllare la presa di alimentazione del monitor, la presa di alimentazione esterna e l'interruttore di alimentazione.
L'immagine è deformata, instabile o intermittente
Vedere il capitolo Installazione/Regolazione, selezionare la risoluzione e la frequenza di
aggiornamento corrette ed effettuare le necessarie regolazioni in base alle istruzioni fornite.
L'immagine non è centrata
Vedere il capitolo Installazione/Regolazione, selezionare la risoluzione e la frequenza di
aggiornamento corrette ed effettuare le necessarie regolazioni in base alle istruzioni fornite.

Ulteriori suggerimenti

Se i problemi persistono dopo avere consultato la presente Guida per l'utente, rivolgersi al rivenditore di fiducia o inviare un messaggio di posta elettronica al seguente indirizzo: DPLservice@benq.com
Italiano 40

Modalità operative supportate

Modalità di visualizzazione in ingresso (sincronizzazione ingresso)
Guida per l'utente del monitor LCD a colori Benq
Risoluzione Frequenza
orizzontale (kHz) 640 x 350 31,47 (P) 70,08 (N) 25,17 DOS 720 x 400 31,47 (N) 70,08 (P) 28,32 DOS 640 x 480 31,47 (N) 60 (N) 25,18 DOS 640 x 480 37,86 (N) 72,8 (N) 31,5 VESA 640 x 480 37,5 (N) 75 (N) 31,5 VESA 800 x 600 35,16 (P) 56,25 (P) 36 VESA 800 x 600 37,88 (P) 60,32 (P) 40 VESA 800 x 600 48,08 (P) 72,19 (P) 50 VESA 800 x 600 46,87 (P) 75 (P) 49,5 VESA 1024 x 768 48,36 (N) 60 (N) 65 VESA 1024 x 768 56,48 (N) 70,1 (N) 75 VESA 1024 x 768 60,02 (P) 75 (P) 78,75 VESA
h
Le modalità non indicate potrebbero non essere supportate. Per una visualizzazione ottimale, si consiglia di scegliere una delle modalità riportate nella tabella.
Frequenza verticale (Hz)
Frequenza pixel (MHz)
Commento
h
Sono disponibili 12 modalità compatibili con Windows.
h
Se l'immagine è disturbata, ciò potrebbe dipendere dalla frequenza del segnale proveniente dalla scheda VGA, non conforme allo standard abituale. Non si tratta di un difetto ed è possi­bile ridurre al minimo questo fenomeno modificando la configurazione automatica oppure selezionando manualmente un'altra impostazione di fase e frequenza di pixel tramite il menu "Geometry" (Geometria).
h
Spegnendo il monitor, è possibile che sul video compaiano delle linee di disturbo. Si tratta di un fenomeno normale.
h
Per aumentare la durata del prodotto, si consiglia di attivare la funzione di risparmio energe­tico del computer.
Italiano 41

Specifiche tecniche

Modello FP567
Guida per l'utente del monitor LCD a colori Benq
Tipo di monitor 567 Diagonale visibile Risoluzione nativa (massima) Colori Contrasto/Luminosità Tempo di risposta Angolo di osservazione
(sinistra/destra, alto/basso) Frequenza righe Frequenza immagini Controlli immagine
Controlli Funzioni iScreen
Controllo microprocessore
15", attivo, TFT 38,1 cm
1.024 x 768 16,7 milioni 350:1 / 250 cd/m² 30 ms 60/60, 40/60
Monitor in multifrequenza (31,47- 60,02 kHz) Modalità 56,25 – 75,0 Hz (nei parametri) Digital, Screen OSD Technology, iKey (impostazione
automatica dell'immagine) 5 pulsanti, iKey Contrasto, luminosità, posizione immagine verticale e
orizzontale, fase, frequenza di pixel, bilanciamento dei colori, palette colori, 8 lingue selezionabili (OSD in 8 lingue), posizione OSD, indicatore di stato
12 modalità native: 3 modalità DOS, 9 modalità VESA Risparmio energetico Massimo consumo energetico Modalità di risparmio energetico Segnale di ingresso Sincronizzazione
Temperatura (in esercizio) Umidità aria (in esercizio) Certificazioni TCO 99 (opzionale), TÜV/Ergonomics, TÜV/ GS,
Tensione in esercizio
Dimensioni (L x A x P) Peso
VESA DPMS, EPA
Massimo 40 Wat
<3 Watt
RGB analogico 0,7 Vpp/75 Ohm positivo
Cavo mini D-sub a 15 pin per collegamento segnale
TTL separato
Da 5 a 40 °C
Tra 20 e 85%
IEC950, FCC Classe B, DSNF, ISO 13406-2, VCCI, UL,
Report CB, CE, C-Tick, BSMI
Alimentazione a commutazione automatica
(90-264 V, 47-63 Hz)
354 x 362 x 190 mm
3,5 kg
Italiano 42
