FP51G
LCD 컬러 모니터
15.0" LCD 패널 크기
사용자 설명서
+
환영합니다
저작권
Copyright © 2007 by BenQ Corporation. All rights reserved. 이
Corporation의
화학적, 직접 또는 기타 방법으로 복사 또는 복제되거나, 전송되거나 검색 시스템에 저장 또
는 다른 언어나 컴퓨터 언어로 번역될 수 없습니다
서면 승인 없이 어떠한 형식이나 수단, 즉 전자적, 기계적, 자기적, 광학적
.
설명서의 어떠한 부분도
BenQ
,
부인
BenQ Corporation 은 이 문서의 내용에 대해 명시적 또는 묵시적인 어떤 표현이나 보증도
하지 않으며 , 어떤 특정한 목적에 대한 보증 , 상업성 또는 적합성을 부인합니다 . 또한 ,
BenQ Corporation 은 필요에 따라 문서를 개정하고 내용을 변경할 권한을 가지며 , 변경에
대해 사전 통고하지 않을 권한을 가집니다 .
모니터의 최고 성능과 긴 수명을 위해 아래 안전 지침을 따르십시오 .
전원 안전
• AC 플러그는 이 장비와 AC 공급 장치를 분리합니다 .
• 전원 공급 코드는 플러그 사용이 가능한 장비에서 전원 연결을 끊는 장치 역할을 합니
다 . 콘센트는 장비 근처에 있고 쉽게 액세스할 수 있어야 합니다 .
• 이 제품은 표시된 레이블에 지정된 전원 종류로 작동해야 합니다 . 사용 가능한 전원 종
류를 확실히 알 수 없는 경우에는 대리점이나 지역 전기 회사에 문의하십시오 .
관리 및 청소
• 청소 . 청소하기 전에 항상 벽 콘센트에서 모니터의 플러그를 빼십시오 . LCD 모니터 표
면은 보풀이 없고 마찰을 일으키지 않는 옷감으로 닦으십시오 . 액체나 에어졸 , 유리
클린저 등을 사용하지 마십시오 .
• 뒷면의 슬롯과 구멍 또는 캐비닛의 위쪽은 통풍구입니다 . 이곳을 막거나 덮지 마십시
오 . 모니터를 난방기나 열기구 위 또는 근처에 두지 말고 통풍이 안되는 밀폐된 곳에 두
지 마십시오 .
• 이 제품에 다른 물질을 집어넣거나 어떤 종류의 액체도 흘리지 마십시오 .
서비스
• 이 제품을 직접 수리하지 마십시오 . 제품 커버를 직접 열거나 제거하면 위험한 전압이
나 기타 위험에 노출될 수 있습니다 . 위에 설명한 오용 또는 떨어뜨리기나 부적절한 처
리로 인한 사고가 발생하면 공인 서비스 직원에게 서비스를 요청하십시오 .
2
저작권
목차
제품구성 .........................................................................................................................................4
제품의 외관 ...................................................................................................................................5
제품의 설치 ...................................................................................................................................6
BenQ 모니터의 올바른 설정 .....................................................................................................10
화면해상도 조정방법 .................................................................................................................16
화면 주사율 (refresh rate) 조정 .................................................................................................17
화질 최적화 .................................................................................................................................18
전면버튼의 기능 설명 ................................................................................................................19
앞면 .....................................................................................................................5
뒷면 ................................................................................................. 5
받침대를 제거하는 방법 ........................................................................ 9
새 컴퓨터에 모니터 설치하는 방법.......................................................... 11
기존 컴퓨터에서 모니터 업그레이드하는 방법...........................................12
Windows Vista 시스템에 설치하는 방법 .................................................... 13
Windows XP 시스템에 설치하는 방법....................................................... 14
바로가기 키 모드 ................................................................................ 19
기본메뉴...........................................................................................20
문제해결 .......................................................................................................................................27
자주묻는질문 (FAQ) ..........................................................................................................27
도움이 필요하십니까 ? ......................................................................................................28
표준신호모드 표 .........................................................................................................................29
제품사양 .......................................................................................................................................30
3
1. 제품구성
제품개봉 시 , 구성품이 모두 들어 있는지 확인하여 , 누락된 제품이 있으면 구입처로 연락
하여 도움을 받으십시오 .
모니터
모니터 설치안내서
모니터 드라이버 설치
CD
전원코드
( 사진이 해당 지역에서 공급되는 제품
과 다를 수 있습니다 .)
15핀 D-Sub
연결케이블
2
0
0
.
3
0
0
9
L
.
P
3
5
/
:
N
4
제품구성
2. 제품의 외관
앞면
뒷면
1. AC
1 2
전원 연결격
2. D-Sub
연결단자
5 제품의 외관
3. 제품의 설치
컴퓨터가 켜진 경우는 계속하기 전에 컴퓨터를 끄십시오 . 지시가 있을 때까지 모니터의 전원을 켜거나 플
러그를 꽂지 마십시오 .
1. 모니터 받침대를 끼우십시오 .
모니터에 손상이 가지 않도록 주의하십시오 . 스태이플러
나 마우스와 같은 물체 위에 화면 표면을 두면 유리가 깨
지거나 LCD 기판에 손상이 가며 , 이는 보증에 해당되지
않습니다. 책상 위에서 모니터를 미끄러지게 하거나 스치
면 모니터 주변과 컨트롤이 손상되거나 자국이 납니다 .
모니터와 화면을 보호할 수 있도록 책상 위를 깨끗하
고 평평하게 한 후에 모니터 패키지 백과 같이 부드럽
고 푹신한 물체를 두십시오 .
깨끗하고 평평하고 푹신한 표면 위에 화면이 닿도록
놓으십시오 .
책상 위의 모니터를 단단히 잡은 후에 모니터 받침대
가로대를 위로 빼서 제거하십시오 .
받침대 소켓과 받침대 가로대를 맞추어 정렬한 다음
제자리에 맞는 소리가 날 때까지
함께 미십시오 .
받침대 소켓과 가로대를 각각 부드럽게 잡아당겨서
제대로 맞춰져 있는지 확인하십시오 .
모니터를 주의하여 들어올려서 뒤집은 다음 평평한
표면 위에 똑바로 세우십시오 .
불필요한 다른 빛의 반사를 최소화할 수 있는 위치에
모니터를 두고 화면 각도를 조정하십시오 .
-5 ~
+20
6
제품의 설치
2. PC 비디오 케이블을 연결하십시오 .
D-Sub 케이블의 플러그 ( 페라이트 필터가 없는 쪽 끝
) 를 모니터의 D-Sub 소켓에 연결하십시오 . D-Sub 케
이블의 다른 플러그 ( 페라이트 필터가 있는 쪽 끝 ) 를
컴퓨터의 D-Sub 소켓에 연결하십시오 .
사용 중에 플러그가 빠지지 않도록 손으로 모든 나사
를 조이십시오 .
3. 전원 케이블을 모니터에 연결하십시오 .
전원 코드의 한쪽 끝을 모니터 뒷면의 ‘POWER IN'
이라고 쓰인 소켓에 연결하십시오. 다른 끝은 아직 콘
센트에 연결하지 마십시오 .
7 제품의 설치
4. 느슨해진 브래킷 안으로 케이블을 정리하십시
오 .
그림과 같이 클립 내부를 조여서 클립이 있는 케이블
을 느슨하게 푸십시오 . 케이블을 모두 제자리에 배치
한 다음 그 위로 클립을 다시 넣어서 모니터 받침대
뒤에 케이블을 가지런히 정리하십시오 .
5. 전원 연결 및 켜기
전원 코드의 다른쪽 끝을 콘센트에 연결한 다음 켜십
시오 .
표시된 콘센트와 플러그는 설명용이며 , 사용자의 지역
에 따라 다를 수 있습니다 .
모니터 앞면에 있는 전원 단추를 눌러서 모니터를 켜
십시오 .
컴퓨터를 켜고 4 섹션 : BenQ 모니터의 올바른 설정의
지침에 따라 모니터 소프트웨어를 설치하십시오 .
8
제품의 설치
받침대를 제거하는 방법
1. 모니터와 알맞은 공간을 준비하십시오 .
전원 케이블을 빼기 전에 모니터와 전원을 끄십시오 .
모니터 신호 케이블을 빼기 전에 컴퓨터를 끄십시오 .
모니터에 손상이 가지 않도록 주의하십시오 . 스태이플러
나 마우스와 같은 물체 위에 화면 표면을 두면 유리가 깨
지거나 LCD 기판에 손상이 가며 , 이는 보증에 해당되지
않습니다. 책상 위에서 모니터를 미끄러지게 하거나 스치
면 모니터 주변과 컨트롤에 자국이 나거나 손상이 생깁니
다 .
모니터와 화면을 보호할 수 있도록 책상 위를 깨끗하
고 평평하게 한 후에 수건처럼 부드럽고 푹신한 물체
를 두고 그 위에 화면이 아래로 가도록 놓으십시오 .
2. 받침대 한쪽에서 잠긴 클립을 풀고 받침대 가로
대에서 받침대 모서리를 잡아 빼십시오 .
3. 다른쪽의 잠긴 클립을 풀어서 모니터 받침대 가
로대로부터 받침대를 제거하십시오 .
9 제품의 설치
4. BenQ 모니터의 올바른 설정
BenQ 컬러 LCD 평면모니터를 효율적으로 사용하려면 제공된 BenQ LCD 모니터 CD-ROM
에있는 BenQ LCD 모니터 드라이버를 설치하십시오 .
BenQ LCD 모니터를연결하고 설치하면 BenQ LCD 모니터드라이버를 올바르게 설치하기
위해 필요한과정이 시작됩니다 . 이것은 사용중인 Microsoft Windows 버전에 따라 , 기존 모
니터드라이버가 설치되지않은 새 컴퓨터에 모니터를 연결하고 소프트웨어를 설치했는지 ,
기존의 모니터드라이버가 설치된 상태에서 새 모니터로 업그레이드했는지 여부에 따라 달
라집니다 .
두 경우모두 컴퓨터에 모니터를 연결한 후에 컴퓨터를 켜면 Windows 에서새 하드웨어를
자동으로 인식하고 " 새 하드웨어발견 " 마법사를 실행합니다 .
모니터모델선택 메시지가 표시될때까지 마법사의지시에 따르십시오 . 이메시지가 표시되
면 " 디스크있음 " 단추를누르고 BenQ LCD 모니터 CD-ROM 을 넣은다음 해당되는 모니터
모델을 선택하십시오 . 자동 ( 새설치 ) 또는 업그레이드 ( 기존 ) 설치모두에대한 세부정보
와 단계별지침이 표시됩니다 . 다음을 살펴보십시오 :
•새 컴퓨터에 모니터 설치하는 방법 .
•기존 컴퓨터에서 모니터 업그레이드하는 방법 .
Windows 컴퓨터에 사용자이름과 암호를 입력하고 로그인하는 경우에는 Administrator 또는 Administrator
그룹구성원으로로그인을 해야모니터드라이버를 설치할 수 있습니다 . 또한 , 컴퓨터가 보안액세스요구사항
이 설정된 네트워크에 연결된경우 , 네트워크정책설정으로 인해컴퓨터에 소프트웨어를 설치하지 못할 수도
있습니다 .
10
BenQ 모니터의 올바른 설정
새 컴퓨터에 모니터 설치하는 방법
이 섹션에서는 모니터 드라이버가 설치되지 않은 새 컴퓨터에서 BenQ LCD 모니터 드라이
버를 선택하고 설치하는 과정에 대해 설명합니다 . 이 지침은 이전에 컴퓨터에 어떤 드라이
버도 설치한 적이 없는 상태에서 BenQ LCD 모니터를 처음으로 연결하는 경우에만 유효합
니다 .
다른 모니터가 이미 연결되어 있어 다른 모니터 드라이버 소프트웨어가 설치되어 있는 컴퓨터에 BenQ
LCD 모니터를 추가하는 경우에는 이 지침을 따르지 마십시오 . 대신 기존 컴퓨터에서 모니터를 업그레이드
하는 방법에 대한 지침을 따르십시오 .
1. 3 섹션의 : 제품의 설치에 대한 지침을 따르십시오 .
Windows 는 시작할 때 새 모니터를 자동으로 검색한 후 새 하드웨어 발견 마법사를 실행합니다
. 하드웨어 장치 드라이버 설치 옵션이 표시될 때까지 화면의 지시를 따르십시오 .
2. 컴퓨터의 CD 드라이브에 BenQ LCD 모니터 CD-ROM 을 넣으십시오 .
3. 장치에 적절한 드라이버 검색 옵션을 선택하고 다음을 클릭하십시오 .
4. 다른 옵션을 모두 선택 해제한 채 CD-ROM 드라이브 옵션을 선택하고 다음을 클릭하
십 시오 .
5. 모니터 이름이 "BenQ FP51G+" 으로 되어 있는지 확인하고 다음을 클릭하십시오 .
6. 마침을 클릭하십시오 .
7. 컴퓨터를 다시 시작하십시오 .
11 BenQ 모니터의 올바른 설정
기존 컴퓨터에서 모니터 업그레이드하는 방법
이 섹션에서는 Microsoft Windows 컴퓨터에서 기존 모니터 드라이버를 직접 업데이트하는
방법에 대해 설명합니다 . 현재 Windows XP, Windows Vista 운영 체제에 모두 호환되는 지
테스트 중입니다 .
이 드라이버는 다른 Windows 버전에서도 완벽히 작동할 수 있습니다 . 그러나 BenQ 에서는 현재 이 드라이
버와 다른 Windows 버전과의 호환 테스트를 하지 않았으며 호환 여부를 보증할 수 없습니다 .
모니터 드라이버 소프트웨어를 설치한다는 것은 사용자가 연결한 특정 모델의 모니터에
해당하는 알맞은 정보 파일(.inf)을 BenQ LCD 모니터 CD-ROM에서 선택함으로써 Windows
에서 해당 드라이버 파일을 설치하도록 하는 것을 말합니다 . 사용자는 올바른 위치만 지정
해주면 됩니다 . Windows 의 장치 드라이버 업그레이드 마법사는 파일 선택과 설치 과정을
자동으로 안내해 줍니다 .
•Windows Vista 시스템에 설치하는 방법을 참조하십시오 .
•Windows XP 시스템에 설치하는 방법을 참조하십시오 .
12
BenQ 모니터의 올바른 설정
Windows Vista 시스템에 설치하는 방법
1. Display Settings ( 디스플레이 설정 ) 을 여십시오 .
마우스 오른쪽 버튼으로 바탕화면을 클릭하고 팝업 메뉴에서 Personalize ( 개인 설정 ) 을 선택
하십시오 .
Personalize appearance and sounds ( 화면 배색 및 사운드 개인 설정 ) 창에서 Display Settings ( 디
스플레이 설정 ) 을 선택하십시오 .
Display Settings ( 디스플레이 설정 ) 창이 표시됩니다 ..
2. Advanced Settings ( 고급 설정 ) 버튼을 클릭하십시오 .
Generic PnP Monitor Properties ( 일반 PnP 모니터 속성 ) 창이 열립니다 .
3. Monitor ( 모니터 ) 탭을 클릭하고 Properties ( 속성 ) 버튼을 클릭하십시오 .
4. 열린 User Account Control ( 사용자 계정 제어 ) 창에서 Continue ( 계속 ) 을 클릭하십시
오 .
5. Driver ( 드라이버 ) 탭을 클릭하고 Update Driver ( 드라이버 업데이트 ) 버튼을 클릭하
십시오 .
6. BenQ LCD 모니터 CD-ROM 을 컴퓨터의 CD 드라이브에 넣으십시오 .
7. Update Driver Software ( 드라이버 소프트웨어 업데이트 ) 창에서 "Browse my computer
for driver software ( 내 컴퓨터에서 드라이버 소프트웨어 찾기 )" 옵션을 선택하십시오 .
8. "Browse ( 찾아보기 )" 를 클릭하고 CD 에서 Driver>Windows Vista>FP51G+ 를 선택한
후에 Next ( 다음 ) 버튼을 클릭하십시오 .
그러면 필요한 모니터 드라이버 파일이 컴퓨터에 복사되어 설치됩니다 .
9. Close ( 닫기 ) 를 클릭하십시오 .
추가 작업 없이 바로 BenQ LCD 모니터 드라이버가 작동하기 때문에 Windows Vista를 다시 시작
할 필요가 없습니다 .
13 BenQ 모니터의 올바른 설정
Windows XP 시스템에 설치하는 방법
1. 디스플레이 등록 정보 여십시오 .
디스플레이 등록 정보를 가장 빨리 여는 방법은 바탕 화면을 이용하는 것입니다 .
바탕 화면에서 오른쪽 마우스를 클릭한 다음 팝업 메뉴에서 속성을 선택하십시오 .
또는 , 제어판에서 디스플레이 등록 정보를 열 수도 있습니다 .
Windows XP 버전에서 제어판은 시작 메뉴 항목 아래에 바로 있습니다 . 표시되는 메뉴 옵션은
선택한 보기 종류에 따라 달라집니다 .
•
기본 보기에서는 시작 | 제어판 | 디스플레이를 클릭하십시오 .
• 항목 보기에서는 시작 | 제어판 | 모양 및 테마 | 화면 해상도 변경을 클릭하십시오 .
그러면 디스플레이 등록 정보 창이 표시됩니다 .
2. 설정 탭과 고급 단추를 클릭하십시오 .
그러면 고급 디스플레이 등록 정보 창이 표시됩니다 .
3. Monitor ( 모니터 ) 탭을 클릭하고 목록에서 "Plug and Play Monitor ( 플러그 앤 플레이
모니터 )" 를 선택하십시오 .
목록에 모니터가 한 개만 있으면 자동으로 선택됩니다 .
4. Properties ( 속성 ) 버튼을 클릭하십시오 .
Monitor Properties ( 모니터 속성 ) 창이 열립니다 .
드라이버 제공업체가 BenQ 로 표시되고 모델이 새 모니터의 모델과 일치하면 이미 올바른 드라
이버가 설치되어 있으므로 추가로 작업을 할 필요가 없습니다 . 이 속성 창을 닫으십시오 .
그러나 BenQ 가 제조업체로 표시되지 않거나 정확한 모델이 다음 설명에 따라 계속 진행해야
합니다 .
5. Driver ( 드라이버 ) 탭을 클릭하고 Update Driver ( 드라이버 업데이트 ) 버튼을 클릭하
십시오 .
Hardware Update Wizard ( 하드웨어 업데이트 마법사 ) 가 열립니다 . 마법사의 설명에 따라 아래
단계를 진행하십시오 .
6. BenQ LCD 모니터 CD-ROM 을 컴퓨터의 CD 드라이브에 넣으십시오 .
7. " 목록 또는 특정 위치에서 설치 " 옵션을 선택하고 Next ( 다음 ) 을 클릭하십시오 .
8. " 이 위치에서 가장 적합한 드라이버 검색 " 옵션을 선택하고 " 이동식 미디어 검색 " 도
선택한 후에 Next ( 다음 ) 을 클릭하십시오 .
마법사가 드라이브와 단계 6 에서 넣은 BenQ LCD 모니터 CD 를 찾을 때까지 기다리십시오 . 완
료되면 마법사가 CD 에서 모니터 모델에 맞는 BenQ 드라이버를 찾아서 선택합니다 . 이 경우에
는 "d:\Driver\Windows XP\FP51G+\FP51G+.inf" 와 같은 위치에 있는 "BenQ FP51G+"가 선택됩니
다 .
CD 드라이브의 드라이브 문자는 사용자의 시스템에 따라 위의 예와 다를 수 있습니다 . 즉 , "D:", "E:", "F:"
등이 될 수 있습니다 .
9. CD 에서 "FP51G+" 라는 이름의 파일을 선택하고 ( 한 번 클릭 ) Next ( 다음 ) 버튼을 클
릭하십시오 .
14
BenQ 모니터의 올바른 설정
그러면 필요한 모니터 드라이버 파일이 컴퓨터에 복사되어 설치됩니다 .
10. Finish ( 마침 ) 을 클릭하십시오 .
마법사가 닫히고 Monitor Properties ( 모니터 속성 ) 창으로 돌아갑니다 . 이제 이 창의 이름이
BenQ FP51G+Properties ( 속성 ) 으로 변경되었습니다 .
11. 닫기 , 확인을 클릭한 후에 확인을 클릭하십시오 .
Display Properties ( 디스플레이 속성 ) 창이 닫힙니다 . 추가 작업 없이 바로 BenQ LCD 모니터 드
라이버가 작동하기 때문에 Windows XP 를 다시 시작할 필요가 없습니다 .
15 BenQ 모니터의 올바른 설정
5. 화면해상도 조정방법
LCD 디스플레이 기술의 특성상 , 화면 해상도는 일정하게 정해져 있습니다 . FP51G+에 가
장 알맞는 해상도는 1024 x 768 입니다 . “기본 해상도 : 또는 최적 해상도 “라고 불리는 이
해상도에서 가장 선명한 화질을 구현합니다 . 낮은 해상도는 보정회로를 통하여 표현됩니
다만 화질에 문제가 생길 수 있습니다 . LCD 기술이 재현하는 최상의 화질을 위해서 , 최적
해상도 (Native Resolution) 으로 설정해야 합니다 .
LCD 기술을 효율적으로 활용하려면 기본해상도 설정을 1024x 768 로 선택해야 합니다 .
1. 디스플레이 등록정보를 열고설정탭을 선택하십시오 .
Windows 바탕화면에서 오른쪽마우스를 클릭하여 디스플레이 등록정보를 연 다음 팝업메뉴에
서 속성을 선택하십시오 .
2. " 화면해상도 " 영역의 슬라이드를 사용하여 화면해상도를 조정하십시오 .
1024 x 768 해상도를 선택한다음 적용을 클릭하십시오 .
그 이외의 해상도를 선택할 경우에는 픽셀을 추가하여 맞추는 Interpolate 방식을 사용하게되므로 , 기
본해상도에서 구현되는 디스플레이 화면에서와 같이 화질이
.
3. 확인 및 예를 차례대로 클릭하십시오 .
4. 디스플레이 등록정보창을 닫으십시오 .
16
화면해상도 조정방법
6. 화면 주사율 (refresh rate) 조정
LCD 디스플레이의 기술적 특성상 LCD 는 깜빡이지 않으므로 LCD 디스플레이 주사율
(refresh rate) 을 별도로 조정하지 않아도 됩니다 . 가장 좋은 방법은 컴퓨터에 이미 설정된
factory modes( 초기모드 ) 를 그대로 사용하는 것입니다 . 이 사용자설명서의 사양섹션에
factory modes( 초기모드 ) 표가 있습니다 .
1024 x 768 의 기본해상도에서 60, 70 과 75(72 는 제외 ) Hertz 를 선택할 수 있습니다 .
1. " 제어판 " 에서 " 디스플레이 " 아이콘을 더블클릭 합니다 .
2. " 디스플레이 등록정 " 보창에서 " 설정 " 탭을 선택하고 " 고급 " 버튼을 클릭합니다 .
3. " 어댑터 " 을 선택하고 표준신호모드 표에 있는 기본설정모드 중 한가지의 주사율을
선택합니다 .
4. " 변경 ", " 확인 ", 그리고 " 예 " 를 차례로 클릭합니다 .
5. " 디스플레이 등록정보 " 창을 닫습니다 .
17 화면 주사율 (refresh rate) 조정
7. 화질 최적화
i
key
기능을 사용하여, 손쉽게 최적의 화면을 설정할 수 있습니다. 제어판에서i key를
면 모니터가 자동으로 조정됩니다. 또한 사용자 취향대로 이미지를 직접 수동으로 조정 할 수
도 있습니다. 버튼의 위치와 기능에 대한 설명은 제품의 설치 부분을 참고하십시오
모니터 전면에 있는 버튼을 조작하여 스크린의 설정을 수동으로 변경할 수 있습니다. BenQ
의 스크린테스트 이미지 유틸리티를 사용하여 색상 , 명도 , 화면 기울기를 확인할 수 있습
니다 .
1. CD-ROM 안의 auto.exe 를 실행해서 테스트 프로그램을 사용하면 변화를 가장잘 관찰
할 수 있습니다 . 운영체제의 바탕화면 등 다른 이미지를 사용하셔도 됩니다만 , 가급적
테스트 프로그램사용을 권합니다 .
2. OSD 에서 Enter 를 누릅니다 .
3. 세로방향으로 화면의 오류가 있으면 ,W 나 X 키를 누르고 Geometry 를 선택한 후 ,
Enter 키를 누릅니다 . 그 다음에 W 나 X 키를 누르고 Pixel Clock 을 선택한 후 , Enter
키를 다시 누릅니다 . 그리고 W 나 X 키를 눌러서 오류가 안 보이도록 모니터를 설정
합니다 .
누르
.
4.
가로방향으로 화면의 오류가 있으면
Enter
키를 누릅니다. 그 다음에
시 누릅니다. 그리고
i
key 기능은 지원하는 모드에서만 제대로 작동합니다 . i key 가 제대로 작동하지않고 NON
PRESET MODE OSD 에 라는 메시지가 보이면 , 지원되는 모드가 아니라는 뜻이므로 컴퓨터
를 지원되는 모드로 변경해야 합니다 . 지원되는 모드리스트는 사용설명서에 있습니다 .
W 나 X
키를 눌러서 오류가 안 보이도록 모니터를 설정합니다
, W 나 X
W 나 X
키를 누르고 Geometry를
키를 누르고 Phase을
선택한 후
선택한 후, Enter
,
키를 다
.
18
화질 최적화
8. 전면버튼의 기능 설명
1. "i key" : 수직 위치 , 상 , 수평 위치 및 픽셀 시계 등을 자동으로 조정합니다 .
2. 종료 " 키 : 이전 메뉴로 돌아가거나 OSD 를 종료합니다 .
3. W ( 왼쪽 ) 키 : 왼쪽 / 감소 조정용 . 왼쪽 키는 Contrast( 대비 ) 의 바로 가기 키입니다 .
4. X ( 오른쪽 ) 키 : 오른쪽 / 증가 조정용 . 오른쪽 키는 Brightness( 밝기 ) 의 바로 가기 키입니
다 .바로 가기 키 모드 .
5. "Enter" 키 : OSD 활성화 , 하위 메뉴 입력 , 항목 선택 , 선택 확인 등을 합니다 .
6. " 전원 ": 전원을 켜거나 끕니다 .
바로가기 키 모드
Brightness( 밝기 ) 와 Contrast( 명암비 ) 단축키
Brightness( 밝기 ) 메뉴로 들어가려면 X 를
, 밝기정도를 조정하려면 W 또는 X 키를 ,
OSD 를 종료하려면 " 종료 " 를 각각 누르십
시오 .
명암비를 조정하려면 W 키를 누르십시오 .
명암비를 조정하려면 W 또는 X 키를 , OSD
를 종료하려면 " 종료 " 를 각각 누르십시오 .
19 전면버튼의 기능 설명
기본메뉴
Main Menu( 기본 메뉴 ) 에서 사용 가능한 컨트롤 기능
기본 메뉴
Luminance ( 광도 ) 하위 메뉴
밝기를 조정하려면 W 또는 X 키를 누르고
이전메뉴로 돌아가려면 " 종료 " 를 누르십
시오 .
명암비를 조정하려면
W 또는 X 키를 누르
고 이전메뉴로 돌아가려면 " 종료 " 를 누르
십시오 .
20
전면버튼의 기능 설명
Geometry( 지오메트리 ) 하위 메뉴
Horizontal Position( 가로이동 ) 를 조정하려
면 W 또는 X 키를 누르고 이전메뉴로 돌아
가려면 " 종료 " 를 누르십시오 .
Vertical Position( 세로이동 ) 를 조정하려면
W 또는 X 키를 누르고 이전메뉴로 돌아가
려면 " 종료 " 를 누르십시오 .
Pixel Clock( 픽셀시계 ) 를 조정하려면
는
X 키를 누르고 이전메뉴로 돌아가려면
" 종료 " 를 누르십시오 .
Phase( 상 ) 을 조정하려면 W 또는 X 키를
누르고 이전메뉴로 돌아가려면 " 종료 " 를
누르십시오 .
W 또
21 전면버튼의 기능 설명
Color( 색 ) 하위 메뉴
푸른색 - 이미지에 시원한 색조를 적용하는 것으로, PC 업계 표준 흰색으로 사용되는 제
조소 미리 설정값입니다 .
붉은색 - 이미지에 따뜻한 색조를 적용하는 것으로 , 뉴스 인쇄 표준 흰색으로 사용되는
제조소 미리 설정값입니다 .
일반 - 비디오와 정지 사진이 자연스런 색으로 표시되도록 합니다 . 이것이 제조소 기본 색
상입니다 .
사용자 미리 설정
사용자 미리 설정을 통해 자신이 원하는 대로
이미지 색상을 조정할 수 있습니다 . 빨간색 ,
녹색 , 파란색을 혼합하여 이미지 색조를 변경
할 수 있습니다 . 기본 시작 설정값은 50 입니
다 . 색의 값 중 하나 이상을 낮추면 이미지에
서 해당 색조가 그만큼 없어집니다. 예를 들어
, 이미지에서 파란색 레벨을 낮추면 점차적으
로 이미지가 노란색조로 바뀌고 , 녹색을 낮추
면 이미지가 붉은색조로 바뀝니다 .
기본값을 원래대로 설정하려면 Recall( 설정초기화 ) 메뉴를 참고하십시오 .
22
전면버튼의 기능 설명
OSD 하위 메뉴
OSD 의 Horizontal Position( 가로위치 )를 조
정하려면
로 돌아가려면 " 종료 " 를 누르십시오 .
W 또는 X 키를 누르고 이전메뉴
OSD 의 Vertical Position( 세로위치 ) 를 조정
하려면
돌아가려면 " 종료 " 를 누르십시오 .
OSD 표시시간을 조정하려면
를 누르고 이전메뉴로 돌아가려면 " 종료 "
를 누르십시오 .
W 또는 X 키를 누르고 이전메뉴로
W 또는 X 키
23 전면버튼의 기능 설명
Languages( 언어 ) 하위 메뉴
W 또는 X 키를 눌러 언어를 선택하면 OSD 디스플레이 메뉴가 해당 언어로 표시됩니다 .
이전 메뉴로 돌아가려면 종료 키를 누르십시오 .
24
전면버튼의 기능 설명
Recall( 설정초기화 ) 메뉴
W 또는 X 키를 눌러 색상초기화를 할 수
있습니다. Ye s 를 선택하면 현재 색상설정이
초기설정으로 되돌아갑니다 .
Exit 를 누르면 이전 메뉴로 돌아갑니다 .
W 또는 X 키를 눌러 모든 설정을 초기화
할 수 있습니다 . Ye s 를 선택하면 , 현재의 모
든 설정이 초기화됩니다 .
Exit 를 누르면 이전 메뉴로 돌아갑니다 .
25 전면버튼의 기능 설명

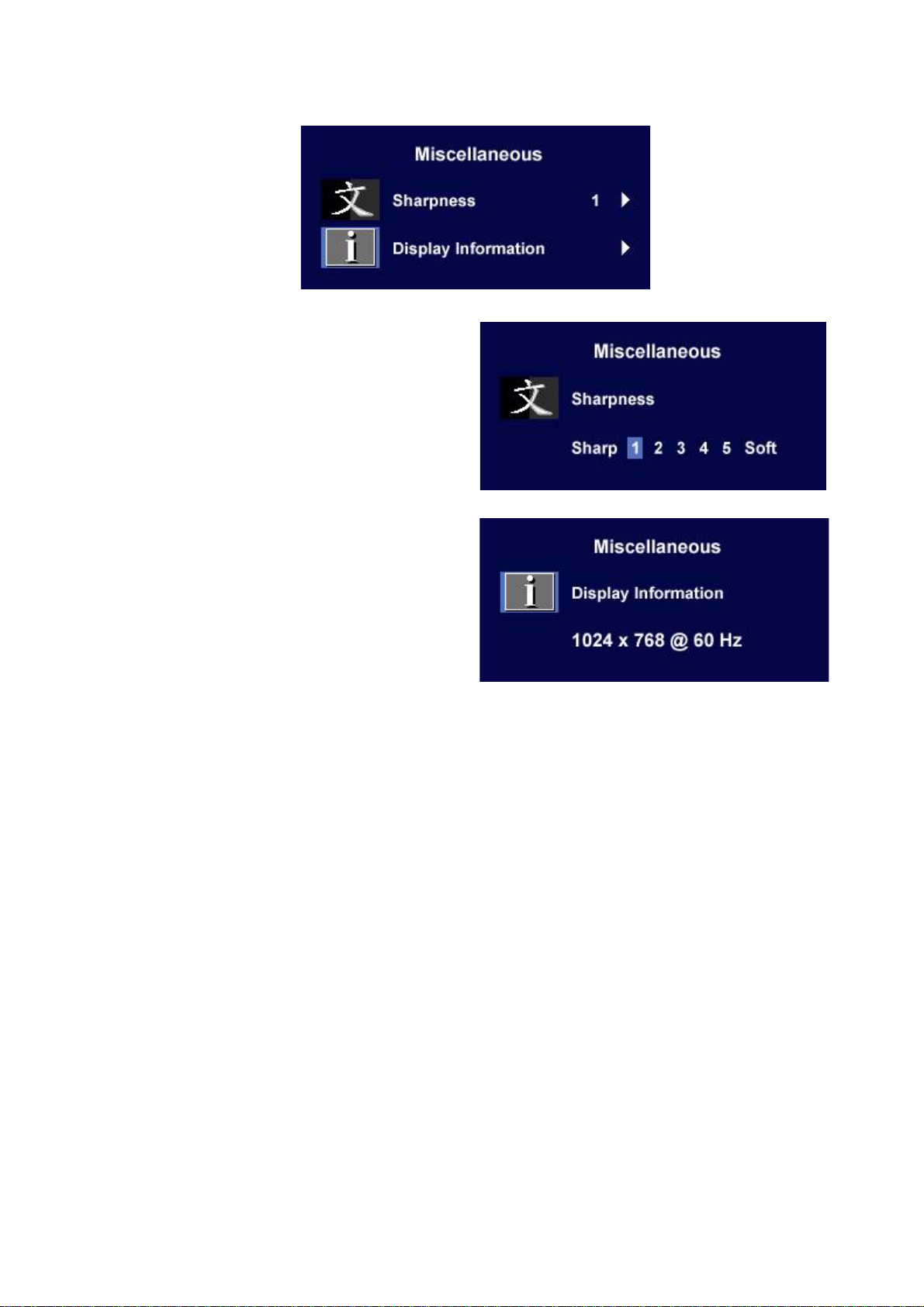

Miscellaneous( 기타 ) 하위 메뉴
선명도를 조정하려면 W 또는 X 키를 누르
십시오 .
디스플레이정보 (Display Information)
현재 모니터 속성 설정을 표시하려면 디스
플레이정보를 선택하십시오 .
26
전면버튼의 기능 설명
9. 문제해결
자주묻는질문 (FAQ)
화면이 흐린경우
화면해상도 조정방법을 참고하여 알맞은 해상도와 재생 빈도를 선택하고 지침에 따라 조정하십시
오 .
VGA 확장 케이블을 사용하려면 어떻게 해야 합니까 ?
화질 최적화를 참고하여 이미지를 최적화하십시오 . 확장케이블의 전도손실로 인해 이미지
가 흐려지는 것은 정상적인 현상입니다 . 전도품질이 좋거나 내장부스터가 있는 확장케이
블을 사용하면 전도손실을 최소화할 수 있습니다 .
흐려지는 현상은 해상도가 기본 ( 최대 ) 해상도보다 낮은 경우에만 발생합니까 ?
화면해상도 조정방법을 참고하여 기본해상도를 선택하십시오 .
픽셀오류가 보이는 경우
여러 픽셀 중 하나가 계속 검정으로 표시되거나, 둘 이상의 픽셀이 계속 흰색이거나, 빨간색, 녹색
,
파란색, 또는 기타 다른 색으로 표시됩니다
•LCD 화면을 청소합니다 .
.
•전원을 반복하여 켰다 끕니다 .
•이 픽셀은 영구적으로 켜지거나 꺼진 것으로 LCD 기술로 발생한 자연적인 현상입니다 .
화면에 잘못된 색이 있는 경우
노란색 , 파란색 , 분홍색 모양이 나타납니다 .
모니터에서 Enter 키를 누르고 W 또는 X 키를 눌러 "Recall( 초기화 )" 아이콘을 이동하거
나 Enter 키를 눌러 "Recall" 하위메뉴로 들어가십시오 . W 또는 X 키를 눌러 "Color Recall(
색초기화 )" 를 선택하고 "Color Recall" 하위메뉴에서 "Yes" 를 누른 다음 Enter 키를 눌러 기
본설정을 복원하십시오 . 이미지가 여전히 수정되지않고 OSD 에 잘못된 색이 있는 경우에
는 신호입력에 주요 3 색 중 하나가 없는 것을 나타냅니다 . 이제 신호케이블커넥터를 확인
하십시오 . 핀이 굽거나 부러진 경우 지정서비스센터에 필요한 지원을 요청하십시오 .
화면이 안보이는경우
디스플레이의 메시지가 녹색으로 표시됩니까 ?
LED 가 녹색으로 표시되고 화면에 "Out of Range ( 범위를 벗어났습니다 )" 라는 메시지가
있으면 이 모니터에서 지원하지않는 디스플레이 모드를 사용하고 있는 경우입니다 . 이경
우 지원되는 모드로 설정을 변경하십시오 . 표준신호모드 표 섹션을 읽어보십시
디스플레이의 메시지가 주황색으로 표시됩니까 ?
LED 가주황색으로 표시된 경우 전원관리모드가 작동중인 것입니다. 컴퓨터키보드의 아무
키를 누르거나 마우스를 움직여보십시오 . 문제가 지속되면 신호케이블커넥터를 확인하십
시오 . 핀이 굽거나 부러진 경우 지정서비스센터에 필요한 지원을 요청하십시오 .
디스플레이의 메시지에 색이 전혀 표시되지 않습니까 ?
전원공급매인소켓 , 외부전원공급장치 및 매인스위치를 확인하십시오 .
27 문제해결
이미지가 왜곡되거나 번쩍이거나 깜빡이는 경우
화면해상도 조정방법 섹션을 읽고 알맞은 해상도와 재생 빈도를 선택하고 지침에 따라 조정하십시
.
오 .
이미지가 한쪽 방향으로 잘못 배치되는 경우
화면해상도 조정방법 섹션을 읽고 알맞은 해상도와 재생 빈도를 선택하고 지침에 따라 조정하십시
.
오 .
도움이 필요하십니까 ?
Support.BenQ.com 에는 제품에 관한 각종 포럼 , FAQ, 프로그램 다운로드등 유용한 정보가
있습니다 .
28
문제해결
10. 표준신호모드 표
수신 디스플레이 모드(입력 타이밍
해상도 수평
주파수
640 x 350 31.47(P) 70.08(N) 25.17 DOS
720 x 400 31.47(N) 70.08(P) 28.32 DOS
640 x 480 31.47(N) 60.00(N) 25.18 DOS
640 x 480 35.00(N) 61.00(N) 30.24 Macintosh
640 x 480 37.86(N) 72.80(N) 31.50 VESA
640 x 480 37.50(N) 75.00(N) 31.50 VESA
800 x 600 37.88(P) 60.32(P) 40.00 VESA
800 x 600 48.08(P) 72.19(P) 50.00 VESA
800 x 600 46.87(P) 75.00(P) 49.50 VESA
832 x 624 49.72(N) 74.55(N) 57.29 Macintosh
1024 x 768 48.36(N) 60.00(N) 65.00 VESA
1024 x 768 56.48(N) 70.10(N) 75.00 VESA
1024 x 768 60.02(P) 75.00(P) 78.75 VESA
1024 x 768 60.24(N) 74.93(N) 80.00 Macintosh
(KHz)
수직
주파수
(Hz)
)
Dot Clock (점
계) 주파수
(MHz)
시
설명
•위의 표에 없는 모드는 지원이 안될 수도 있습니다 . 최상의 화질을 표에 있는 모드를 권장
합니다 .
• 14 가지의 사용 가능한 모드가 윈도우와 호환됩니다 .
•
일반표준에 해당하지않는
니다
.
이는 모니터의 이상이 아니므로 비디오카드의 자동설정을 변경하거나
메뉴에서
•모니터의 전원을 차단 시 , 화면에 인터페이스 선이 보일 수 있으나 이는 정상입니다 .
•제품의 긴 수명을 위하여 컴퓨터의 전원관리가능 사용을 권장합니다 .
Phase( 상)
VGA
카드와의 신호주파수차이로 인해 이미지가 왜곡될 수 있습
Geometry
설정과 픽셀주파수를 수동으로 변경하면 해결할 수 있습니다
.
29 표준신호모드 표
11. 제품사양
모델
디스플레이 종류
화면크기
해상도
컬러
명암비/밝기
응답속도
시야각(좌/우,상/하
라인 주파수
이미지 주파수
Image checks
Controls
Functions
전원 관리
FP51G
+
15.0형, active, TFT
38.1 cm
1024 x 768
16.7 million
700:1 / 250 cd/m
2
8 ms
)
140/130 (CR=10)
31 - 83 kHz Multi- frequency monitor
56 - 76 Hz modes within these parameters
아날로그
, OSD Technology, i key (automatic image
setting)
5 buttons and i key.
Contrast, brightness, vert. & hor . image position,
phase, pixel clock, color balance, color palette,
choice of language (8 language OSD), OSD position,
status indicator, display-mode availability
VESA DPMS, EPA
절전모드
입력신호
동기화
동작온도
동작 습도
인증
동작전압
(H x W x D)
크기
무게
< 1W
RGB
아날로그
TTL은 15핀mini D-sub cable
0.7 Vpp/75 Ohm positive
에서 신호를 분리해줍니다
.
0 °C - 40 °C
10% - 90%
TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC Class
B, ISO 13406-2, VCCI, CB Report, CE, C-Tick, BSMI,
Fimko, GOST, CSA
US, CCC, SASO, PSB, Green
Mark, MIC, EPA
자동으로 스위치가 작동되는 모드의 전원공급장치 입
.
니다
338 x 331 x 136 mm
3.7 kg
30
제품사양
Loading...
