FP51G
+
Kolorowy monitor LCD
15.0" Rozmiar panelu LCD
Podręcznik użytkownika
Prawa autorskie
Copyright © 2007 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie,
przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek
język lub język programowania tej publikacji, w każdej formie i jakimikolwiek środkami
elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi, lub innymi jest
zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation.
Disclaimer
Firma BenQ Corporation nie podejmuje zobowiązań prawnych, ani nie daje gwarancji, wyrażonych
lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu,
a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla
szczególnych zastosowań. Co więcej, firma BenQ Corporation zastrzega sobie prawo do
przeprowadzania aktualizacji niniejszej publikacji i wprowadzania zmian od czasu do czasu do
zawartości tej publikacji bez wymogu informowania kogokolwiek przez BenQ Corporation
o takich aktualizacjach czy zmianach.
Proszę przestrzegać poniższych przepisów bezpieczeństwa, aby zapewnić najlepszą jakość obrazu i długi czas użytkowania monitora
Bezpieczeństwo zasilania
• Wtyczka zasilania służy do podłączenia urządzenia do zasilania prądem zmiennym.
• Kabel zasilania służy do podłączania urządzeń do zasilania. Gniazdko zasilania powinno
znajdować się blisko wyposażenia i być łatwo dostępne.
• Ten produkt należy zasilać prądem o charakterystyce podanej na oznaczonej etykiecie. Jeśli
nie jesteś pewny co do rodzaju dostępnego zasilania, skontaktuj się ze sprzedawcą lub
lokalną firmą dostarczająca prąd.
Konserwacja i czyszczenie
• Czyszczenie. Zanim rozpoczniesz czyszczenie pamiętaj, żeby wyłączyć monitor z zasilania.
Oczyść powierzchnię monitora LCD przy pomocy gładkiej szmatki. Unikaj stosowania
jakichkolwiek płynów, aerozolów, czy środków do czyszczenia okien.
• Szczeliny i otwory z tyłu, lub u góry obudowy zapewniają wentylację. Nie wolno ich
blokować, ani przykrywać. Monitora nie wolno umieszczać obok, lub nad kaloryferem, lub
innym źródłem ciepła, lub w ciasnej zabudowie, jeśli nie zapewniono odpowiedniej
wentylacji.
• Nigdy nie wciskaj jakichkolwiek przedmiotów, ani nie wlewaj żadnych płynów do tego
urządzenia.
Naprawy
• Nie podejmuj prób własnoręcznej naprawy monitora, ponieważ otwieranie lub zdejmowanie
części obudowy może wystawić cię na wpływ niebezpiecznego napięcia lub inne ryzyko.
Jeśli dojdzie do jakiegokolwiek przypadku nieodpowiedniego działania opisanego powyżej,
lub dojdzie do wypadku, np. upuszczenia urządzenia, skontaktuj się z wykwalifikowanymi
pracownikami serwisu, aby naprawić monitor.
2
Spis treści
Pierwsze kroki .................................................................................................................4
Poznaj swój monitor .......................................................................................................5
Widok z przodu .......................................................................................................5
Widok z tyłu ...........................................................................................................5
Jak zainstalować sprzęt monitora .................................................................................6
Odłączanie stojaka podstawy ................................................................................8
Jak wykorzystać maksimum możliwości monitora BenQ ........................................10
Instalacja monitora w nowym komputerze ...........................................................11
Rozwinięcie istniejącej instalacji monitora ...........................................................12
Instalacja w środowisku systemów Windows Vista .............................................13
Instalacja w systemie Windows XP ......................................................................14
Zmiana rozdzielczości ekranu .....................................................................................16
Zmiana częstotliwości odświeżania ekranu ................................................................17
Ustawienie funkcji optymalizacji obrazu ...................................................................18
Jak wyregulować monitor ............................................................................................19
Przegląd panelu sterowania ...................................................................................19
Tryb Hot Key (szybki wybór) ...............................................................................19
Tryb głównego menu ............................................................................................20
Rozwiązywanie problemów .........................................................................................27
Najczęściej zadawane pytania (FAQ) ...................................................................27
Potrzebujesz więcej pomocy? ...............................................................................28
Obsługiwane tryby pracy .............................................................................................29
Dane techniczne ............................................................................................................30
3
1. Pierwsze kroki
Podczas odpakowywania monitora sprawdź czy otrzymałeś następujące elementy. Jeśli ich nie ma
lub są uszkodzone, proszę niezwłocznie skontaktować się ze sprzedawcą, u którego zakupiono
produkt.
Monitor LCD BenQ
Instrukcja szybkiego startu
Płyta CD-ROM
Kabel zasilania
(Obraz może różnić się w zależności
od produktu dostępnego w danym
regionie)
Kabel sygnałowy D-Sub
2
0
0
.
3
0
0
9
L
.
P
3
5
/
:
N
4 Pierwsze kroki
2. Poznaj swój monitor
Widok z przodu
Widok z tyłu
1 2
1. Gniazdo zasilania AC
2. Gniazdo D-Sub
5 Poznaj swój monitor
3. Jak zainstalować sprzęt monitora
Jeśli komputer jest włączony, przed przystąpieniem do dalszych czynności należy wyłączyć go.
Nie przyłączać monitora do zasilania ani nie włączać go, dopóki w instrukcji nie wystąpi takie zalecenie.
1. Przyłączanie podstawy monitora.
Zachować ostrożność, aby nie doszło do uszkodzenia
monitora. Położenie monitora powierzchnią ekranu na
zszywacz biurowy lub myszkę spowoduje pęknięcie szkła
lub uszkodzenie podłoża ekranu ciekłokrystalicznego
unieważniając gwarancję. Przesuwanie monitora po
powierzchni biurka spowoduje zarysowanie lub
uszkodzenie obramowania i elementów sterujących
monitora.
Należy zabezpieczyć monitor i jego ekran przygotowując
pustą płaską przestrzeń na biurku i umieszczając na niej
coś miękkiego, na przykład worek z opakowania monitora, jako podkładkę.
Ułożyć monitor ekranem zwróconym w dół na płaskiej,
czystej, miękkiej powierzchni.
Przytrzymując mocno monitor na biurku, pociągnąć stojak do góry w kierunku od monitora.
Ustawić końcówkę ramienia stojaka w odpowiednim
położeniu nad gniazdem podstawy stojaka, a następnie
pchnąć ją aż do zatrzaśnięcia i zablokowania.
Spróbować odciągnąć je od siebie, aby upewnić się, czy
zostały prawidłowo zaczepione.
Ostrożnie unieść monitor, obrócić
go i postawić stojakiem
na płaskiej, równej powierzchni.
W celu zminimalizowania niepożądanych odbić światła
należy odpowiednio obrócić monitor i ustawić kąt ekranu.
-5 ~
+20
6 Jak zainstalować sprzęt monitora
2. Przyłącz kabel wideo komputera PC.
Przyłączyć wtyczkę kabla D-Sub (po stronie kabla bez filtru ferrytowego) do gniazda D-Sub monitora. Drugą wtyczkę kabla D-Sub (po stronie kabla z filtrem ferrytowym)
przyłączyć do gniazda D-Sub komputera.
Dokręcić palcami wszystkie śruby zabezpieczające, aby
zapobiec przypadkowemu wypadnięciu wtyczki podczas
użytkowania monitora.
3. Przyłączanie kabla zasilającego do monitora.
Przyłączyć jeden koniec kabla zasilającego do gniazda
oznaczonego napisem “POWER IN” (Doprowadzenie
zasilania), znajdującego się z tyłu monitora. Jeszcze nie
przyłączać drugiego końca kabla do gniazdka zasilania
sieciowego.
4. Przeprowadzenie kabli przez klamrę.
Zwolnić klamrę do zamocowania kabli ściskając nóżki do
siebie, jak to przedstawiono na ilustracji. Ułożyć kable
razem, założyć klamrę na nie i zatrzasnąć ją z powrotem,
mocując pewnie kable z tyłu stojaka monitora.
7 Jak zainstalować sprzęt monitora
5. Przyłączenie i włączenie zasilania.
Włożyć drugi koniec kabla zasilającego do gniazdka zasilania sieciowego i włączyć.
Gniazdko i wtyczka zasilania sieciowego jest
przedstawiona tylko w celach informacyjnych i może
różnić się od stosowanych w Twoim regionie.
Włączyć monitor naciskając przycisk zasilania z przodu
monitora.
Włączyć także komputer oraz wykonać instrukcje podane
w rozdziale 4:
monitora BenQ
itora.
Jak wykorzystać maksimum możliwości
, aby zainstalować oprogramowanie mon-
Odłączanie stojaka podstawy
1. Przygotowanie monitora i odpowiedniego miejsca.
Wyłączyć monitor oraz zasilanie przed odłączeniem kabla
zasilającego. Wyłączyć komputer przed odłączeniem
kabla sygnałowego monitora.
Zachować ostrożność, aby nie doszło do uszkodzenia
monitora. Położenie monitora powierzchnią ekranu na
zszywacz biurowy lub myszkę spowoduje pęknięcie szkła
lub uszkodzenie podłoża ekranu ciekłokrystalicznego
unieważniając gwarancję. Przesuwanie monitora po
powierzchni biurka spowoduje zarysowanie lub
uszkodzenie obramowania i elementów sterujących
monitora.
Należy zabezpieczyć monitor i jego ekran przygotowując
pustą płaską przestrzeń na biurku i umieszczając na niej
coś miękkiego, na przykład worek z opakowania monitora, jako podkładkę, przed ułożeniem monitora ekranem
zwróconym w dół na tej czystej, płaskiej, miękkiej powierzchni.
2. Zwolnić zaczep mocujący z jednej strony stojaka
podstawy odciągając równocześnie krawędź
podstawy od ramienia stojaka.
8 Jak zainstalować sprzęt monitora
3. Zwolnić drugi zaczep mocujący w celu odłączenia
podstawy stojaka od ramienia stojaka monitora.
9 Jak zainstalować sprzęt monitora
4. Jak wykorzystać maksimum możliwości monitora BenQ
Aby móc w pełni skorzystać z potencjału płaskiego, kolorowego monitora LCD BenQ należy
zainstalować dedykowane oprogramowanie sterujące dla monitora LCD BenQ, zawarte na
dołączonym do monitora dysku CD-ROM.
Warunki podłączania i instalacji monitora LCD BenQ określą, jaki proces dalszej należy wybrać,
aby pomyślnie zainstalować sterowniki programowe monitora LCD BenQ. Warunki te dotyczą
używanej wersji systemu Microsoft Windows oraz faktu, czy komputer, do którego podłączasz
monitor jest nowym komputerem (bez zainstalowanych sterowników monitora), czy też jest to
komputer w którym wcześniej zainstalowano i używano innej wersji oprogramowania dla
poprzedniego monitora.
We wszystkich przypadkach ponowne uruchomienie komputera (po podłączeniu monitora
do komputera) spowoduje automatyczne wykrycie nowego (lub innego) sprzętu przez system
Windows i uruchomi Kreatora dodawania sprzętu.
Wykonuj polecenia kreatora, aż do momentu wyboru modelu monitora. Na tym etapie kliknij
przycisk Z dysku, włóż dysk CD-ROM monitora LCD BenQ i wybierz odpowiedni model
monitora. Więcej informacji i instrukcji krok po kroku dla instalacji automatycznej (nowej) lub
rozwinięcia (istniejącej instalacji) zamieszczono poniżej. Patrz:
• Instalacja monitora w nowym komputerze.
• Rozwinięcie istniejącej instalacji monitora
Jeśli do zalogowania do Twojego systemu Windows potrzebne są nazwa użytkownika i hasło, w celu
zainstalowania oprogramowania monitora musisz zalogować się jako Administrator lub członek grupy
Administratorów.Ponadto jeśli komputer podłączony jest do sieci z zabezpieczeniami dostępu,
ustawienia sieciowe mogą uniemożliwić Ci instalację oprogramowania w danym komputerze.
10 Jak wykorzystać maksimum możliwości monitora BenQ
Instalacja monitora w nowym komputerze
Ta instrukcja zawiera szczegółowy opis procedury wyboru i instalacji sterownika monitora LCD
BenQ w komputerze, w którym nie instalowano dotąd żadnych sterowników monitora. Instrukcja
ta dotyczy jedynie komputera, który nie był dotąd używany i dla którego monitor LCD BenQ jest
pierwszym podłączonym monitorem.
Jeśli podłączasz monitor LCD BenQ do funkcjonującego już komputera, do którego podłączony był
inny monitor (i w którym zainstalowano sterowniki do tego monitora), pomiń te instrukcje.Zamiast tego
wykonaj instrukcje Rozwinięcie istniejącej instalacji monitora.
1. Wykonuj instrukcje z rozdziału Jak zainstalować sprzęt monitora.
Po uruchomieniu systemu Windows nastąpi automatyczne wykrycie nowego monitora i uruchomienie
Kreatora dodawania sprzętu. Wykonuj polecenia kreatora, aż do momentu pojawienia się opcji
Zainstaluj sterowniki urządzenia.
2. Włóż dysk CD-ROM monitora LCD BenQ do napędu CD-ROM.
3. Zaznacz opcję Wyszukaj najlepszy sterownik dla tego urządzenia i kliknij Dalej.
4. Zaznacz opcje napędów CD-ROM (odznacz wszystkie pozostałe) i kliknij Dalej.
5. Sprawdź, czy kreator wybrał prawidłową nazwę monitora: „BenQ FP51G
6. Kliknij Zakończ.
7. Ponownie uruchom komputer.
+
” i kliknij Dalej.
11 Jak wykorzystać maksimum możliwości monitora BenQ
Rozwinięcie istniejącej instalacji monitora
Ta instrukcja zawiera szczegółowy opis procedury ręcznego aktualizowania oprogramowania
monitora w komputerze z systemem Microsoft Windows. Rozwiązanie to jest obecnie
przetestowane i zgodne z systemami operacyjnymi Windows XP i Windows Vista (i zalecane
jedynie dla tych systemów).
Sterownik monitora LCD BenQ może znakomicie funkcjonować z innymi wersjami systemu Windows,
jednak w momencie jego napisania firma BenQ nie przeprowadziła jeszcze testów tego sterownika w
innych wersjach systemu Windows i nie może gwarantować jego poprawnego działania w tych
systemach.
Instalacja sterownika monitora wymaga wybrania pliku z informacjami (.inf) z dysku CD-ROM
monitora LCD BenQ, odpowiedniego dla podłączonego monitora i umożliwiającego systemowi
Windows zainstalowanie odpowiadającego mu sterownika z dysku CD. Wystarczy jedynie dać
systemowi wskazówkę. Windows posiada Kreatora aktualizacji sterowników, który
automatycznie prowadzi użytkownika przez proces wyboru plików i instalacji.
Patrz:
• “Instalacja w środowisku systemów Windows Vista” na stronie 13.
• “Instalacja w systemie Windows XP” na stronie 14.
12 Jak wykorzystać maksimum możliwości monitora BenQ
Instalacja w środowisku systemów Windows Vista
1. Otwórz Display Settings (Ustawienia wyświetlania).
Kliknij pulpit prawym przyciskiem myszki i wybierz pozycję Personalize (Spersonalizuj) z menu
podręcznego.
Wybierz Display Settings (Ustawienia wyświetlania) w oknie Personalize appearance and
sounds (Spersonalizuj wygląd i dźwięki).
Zostanie wyświetlone okno Display Settings (Ustawienia wyświetlania).
2. Kliknij przycisk Advanced Settings (Ustawienia zaawansowane).
Zostanie wyświetlone okno Generic PnP Monitor Properties (Właściwości: Ogólny monitor
PnP).
3. Kliknij kartę Monitor oraz przycisk Properties (Właściwości).
4. Kliknij Continue (Kontynuuj) w wyświetlonym oknie monitu User Account Control
(Kontrola konta użytkownika).
5. Kliknij kartę Driver (Sterownik) oraz przycisk Update Driver (Aktualizuj sterownik).
6. Umieść dysk CD BenQ LCD Monitor w napędzie CD komputera.
7. W oknie Update Driver Software (Aktualizuj sterownik) wybierz opcję “Browse my
computer for driver software (Przeglądaj komputer w poszukiwaniu sterownika)”.
8. Kliknij “Browse (Przeglądaj)” i wybierz Driver>Windows Vista>FP51G+ z dysku CD
oraz kliknij przycisk Next (Dalej).
Spowoduje to skopiowanie do komputera i zainstalowanie odpowiednich plików sterownika monitora
.
9. Kliknij Close (Zamknij).
Nie ma potrzeby ponownego uruchamiania systemu Windows Vista, poniewaz sterowniki monitora
LCD BenQ zaczną pracować od razu, nie wymagając od Ciebie wykonywania żadnych dodatkowych
czynności.
13 Jak wykorzystać maksimum możliwości monitora BenQ
Instalacja w systemie Windows XP
1. Otwórz Właściwości ekranu.
Najszybszy dostęp do Właściwości ekranu uzyskać można z pulpitu Windows.
Prawym przyciskiem kliknij na pulpicie i w pojawiającym się menu wybierz Właściwości.
Możesz też wybrać Ekran w Panelu sterowania.
W wersji Windows XP Panel sterowania znajduje się bezpośrednio w głównym menu Start.
Wyświetlone opcje menu zależeć będą od widoku wybranego dla danego systemu.
• W widoku klasycznym kliknij Start | Panel kontrolny | Ekran.
• W widoku kategorii kliknij Start | Panel kontrolny | Wygląd i kompozycje | Zmień
rozdzielczość ekranu.
Pojawi się okno Właściwości ekranu.
2. Kliknij zakładkę Ustawienia i przycisk Zaawansowane.
Pojawi się okno Zaawansowane właściwości ekranu.
3. Kliknij zakładkę Monitor i wybierz z listy monitor typu ‘Plug and Play’.
Jeśli lista zawiera tylko jeden monitor, wybór dokonany zostanie automatycznie.
4. Kliknij przycisk Właściwości.
Pojawi się okno Właściwości monitora.
Jeśli sterownik określono jako pochodzący od BenQ, a model jest zgodny z Twoim monitorem, nie
musisz wykonywać żadnych dodatkowych czynności. Anuluj okno właściwości.
Jeśli jednak BenQ nie figuruje jako producent, lub nie wyświetlono właściwego modelu monitora,
musisz wykonać poniższe czynności.
5. Kliknij zakładkę Sterownik i przycisk Aktualizuj sterownik.
Pojawi się Kreator aktualizacji sprzętu. Wykonaj poniższe czynności, zgodne z instrukcjami
kreatora:
6. Włóż dysk CD-ROM monitora LCD BenQ do napędu CD-ROM w komputerze, do którego
podłączono monitor.
7. Zaznacz opcję ‘Zainstaluj z listy lub określonej lokalizacji’ i kliknij Dalej.
8. Zaznacz opcję ‘Wyszukaj najlepszy sterownik w tych lokalizacjach’ oraz
‘Przeszukaj nośniki wymienne’, następnie kliknij Dalej.
Poczekaj, aż kreator przeszuka dyski i dysk CD-ROM monitora LCD Benq, włożony w kroku 6.
Po zakończeniu tej czynności kreator powinien odnaleźć i wybrać z dysku CD sterownik BenQ,
odpowiedni dla danego modelu, w tym przypadku ‘BenQ FP51G+’ z lokalizacji ‘d:\Driver\Windows
XP\FP51G+\FP51G+.inf’ lub zbliżonej.
Litera oznaczająca napęd CD-ROM może być inna w Twoim systemie, np. ‘D:’, ‘E:’ lub ‘F:’ itp.
9. Na dysku CD wybierz (pojedynczym kliknięciem) plik o nazwie ‘FP51G+’ i kliknij przycisk
Dalej.
Spowoduje to skopiowanie i zainstalowanie w komputerze prawidłowego sterownika monitora.
10. Kliknij Zakończ.
Spowoduje to zamknięcie kreatora i powrót do okna Właściwości monitora, teraz nazwanego
Właściwości BenQ FP51G+.
14 Jak wykorzystać maksimum możliwości monitora BenQ
11. Kliknij Zamknij, OK, i OK.
Spowoduje to zamknięcie okna Właściwości ekranu. Nie ma potrzeby ponownego uruchamiania systemu Windows XP, ponieważ sterowniki monitora LCD BenQ uruchamiają się natychmiast i nie są
wymagane żadne dodatkowe czynności.
15 Jak wykorzystać maksimum możliwości monitora BenQ
5. Zmiana rozdzielczości ekranu
Ze względu na technologię stosowaną w ekranach ciekłokrystalicznych (LCD) rozdzielczość
ekranu jest zawsze stała. Najlepszy obraz FP51G+ uzyskiwany jest przy rozdzielczości 1024 x
768. Rozdzielczość ta nazywa się „Rozdzielczością standardową” lub maksymalną
rozdzielczością - dającą najostrzejszy obraz. Niższe rozdzielczości wyświetlane są w trybie
pełnego ekranu przez obwód interpolacji. Jednak interpolowane rozdzielczości nie działają
całkowicie poprawnie.
W celu pełnego wykorzystania zalet technologii LCD należy ustawić rozdzielczość na 1024 x 768.
1. Otwórz Właściwości ekranu i wybierz zakładkę Ustawienia.
Możesz otworzyć Właściwości ekranu klikając prawym przyciskiem na pulpicie Windows
iwpojawiającym się menu wybierając Właściwości.
2. Za pomocą suwaka 'Obszar ekranu' wybierz rozdzielczość ekranu.
Wybierz zalecaną rozdzielczość 1024 x 768, a następnie kliknij Zastosuj.
W przypadku wybrania innej rozdzielczości należy pamiętać, że będzie ona interpolowana i może
powodować, że obraz nie będzie wyświetlany tak dobrze, jak przy rozdzielczości standardowej.
3. Kliknij OK i Tak .
4. Zamknij okno Właściwości ekranu.
16 Zmiana rozdzielczości ekranu
6. Zmiana częstotliwości odświeżania ekranu
W przypadku monitora LCD nie trzeba wybierać najwyższej możliwej częstotliwości
odświeżania, ponieważ migotanie ekranu LCD jest technicznie niemożliwe. Najlepsze rezultaty
uzyskuje się stosując tryby fabryczne, już ustawione w komputerze. W rozdziale specyfikacji
niniejszego podręcznika znajduje się tabela z trybami fabrycznymi.
Przy standardowej rozdzielczości 1024 x 768 wybrać można 60, 70 lub 75 herców (ale nie 72 Hz).
1. Kliknij dwukrotnie ikonę Ekranw Panelu sterowania.
2. W oknie Właściwości ekranu wybierz zakładkę Ustawienia i kliknij przycisk
Zaawansowane.
3. Wybierz zakładkę Karta i wybierz odpowiednią częstotliwość odświeżania, zgodną
z jednym z trybów fabrycznych, zawartych w tabeli ze specyfikacją.
4. Kliknij Zmień, OK i Tak .
5. Zamknij okno Właściwości ekranu.
17 Zmiana częstotliwości odświeżania ekranu
7. Ustawienie funkcji optymalizacji obrazu
Najprostszym sposobem na uzyskanie optymalnego ustawienia ekranu jest użycie funkcji
klawisza i. Naciśnij klawisz i w celu automatycznej optymalizacji ustawień ekranowych.
Umieszczenie i funkcje przycisku opisano w rozdziale Jak wyregulować monitor.
W razie konieczności możesz zawsze ręcznie wyregulować ustawienia ekranu za pomocą
przycisków na panelu monitora. BenQ dostarcza program testu ekranowego, która pomaga
w ustawieniu kolorów, skali szarości i gradientu liniowego ekranu.
1. Uruchom program testowy auto.exe z płyty CD-ROM. Możesz również użyć innego,
dowolnego obrazu, takiego jak tapeta systemu operacyjnego. Jednak zalecamy
wykorzystanie pliku auto.exe. Po uruchomieniu auto.exe pojawi się wzór testowy.
2. Naciśnij przycisk Enter, aby wejść do menu wyświetlacza ekranowego OSD.
3. Jeśli pojawiają się pionowe zakłócenia, naciśnij przycisk W lub X, aby wybrać Geometry
(Geometria) i naciśnij przycisk Enter. Następnie naciśnij przycisk W lub X, aby wybrać
Pixel Clock (Zegar pikseli) i ponownie naciśnij przycisk Eneter. Następnie naciskając
przyciski W lub X reguluj monitor do momentu, gdy zakłócenia znikną.
4. Jeśli pojawiają się poziome zakłócenia, naciśnij przycisk W lub X, aby wybrać Geometry
(Geometria) i naciśnij przycisk Enter. Następnie naciśnij przycisk W lub X, aby wybrać
Phase (Faza) i ponownie naciśnij przycisk Eneter. Następnie naciskając przyciski W lub X
reguluj monitor do momentu, gdy zakłócenia znikną.
Aby upewnić się, że funkcja klawisza i zadziała prawidłowo, należy wybrać jeden
z obsługiwanych trybów. Jeśli klawisz i nie działa poprawnie, a w menu ekranowym pojawia się
komunikat NON PRESET MODE, oznacza to, że nie korzystasz z jednego z obsługiwanych
trybów. Wybierz jeden z obsługiwanych przez monitor trybów, opisanych pod koniec niniejszego
podręcznika.
18 Ustawienie funkcji optymalizacji obrazu
8. Jak wyregulować monitor
Przegląd panelu sterowania

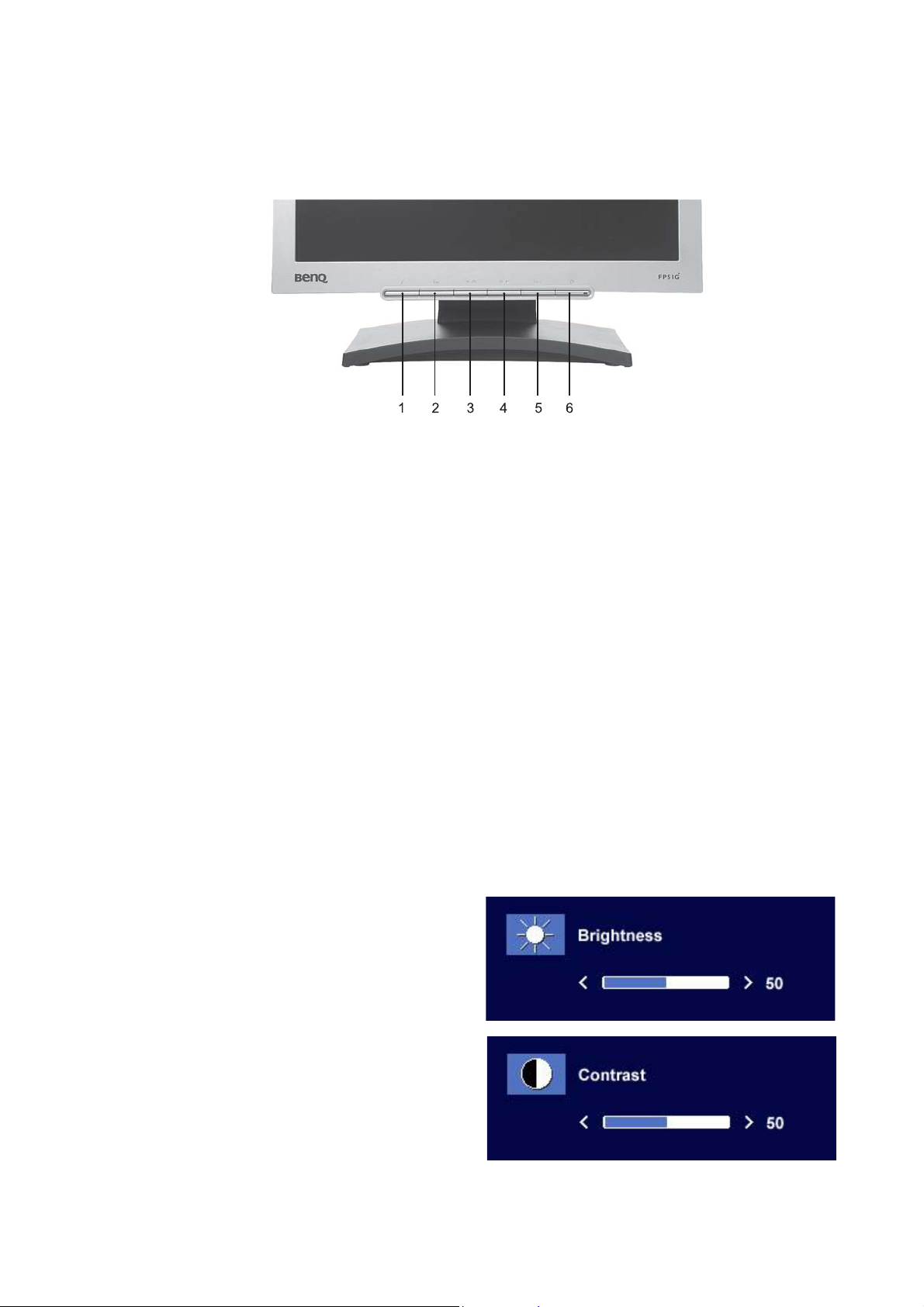

1. “i key” : Automatycznie reguluje położenie poziome i pionowe, fazę i zegar pikseli.
2. Przycisk “Exit”: Przełącza do poprzedniego menu lub prowadzi do wyjścia z menu
ekranowego OSD.
3. WPrzycisk (Lewo): Do regulacji Lewo/Zmniejsz. Przycisk w Lewo to przycisk szybkiego
wyboru dla Kontrastu.
4. XPrzycisk (Prawo): Do regulacji Prawo/Zwiększ. Przycisk w Prawo to przycisk szybkiego
wyboru Jaskrawości (Brightness).
5. Przycisk “Enter”: Uaktywnia menu ekranowe OSD, wchodzi do menu niższego poziomu
(sub menu), wybiera elementy, potwierdza wybór.
6. “Power”: Włącza i wyłącza zasilanie
Tryb Hot Key (szybki wybór)
Przyciski szybkiego wyboru Jaskrawości (Brightness) i Kontrastu (Contrast)
Wciśnij X, aby otworzyć menu jaskrawości
(Brightness); wciśnij przycisk W lub X, aby
wyregulować stopień jaskrawnośc i wciśnij
“Exit”, aby zamknąć menu ekranowe OSD.
Wciśnij
(Contrast); wciśnij przycisk W lub X aby
wyregulować stopień kontrastu i wciśnij
“Exit”, aby zamknąć menu ekranowe OSD.
W, aby otworzyć menu kontrastu
19 Jak wyregulować monitor
Tryb głównego menu
Funkcje sterowania dostepne w menu głównym
Menu główne
Pod-menu luminancji (Luminance)
Wciśnij przycisk W lub X, aby wyregulować
jaskrawość; wciśnij “Exit”, aby powrócić do
poprzedniego menu.
Wciśnij przycisk
kontrast; wciśnij “Exit”, aby powrócić do
poprzedniego menu.
W lub X, aby wyregulować
20 Jak wyregulować monitor
Pod-menu geometrii (Geometry)
Wciśnij przycisk
położenie poziome (Horizontal Position);
wciśnij “Exit”, aby powrócić do poprzedniego
menu.
Wciśnij przycisk
polożenie pionowe(Vertical Position); wciśnij
przycisk “Exit”, aby powrócić do poprzedniego
menu.
Wciśnij przycisk W lub X, aby wyregulować
zegar pikseli (Pixel Clock); wciśnij “Exit”, aby
powrócić do poprzedniego menu.
W lub X, aby wyregulować
W lub X, aby wyregulować
Wciśnij przycisk W lub X , aby wyregulować
Fazę (Phase); wciśnij “Exit”, aby powrócić do
poprzedniego menu.
21 Jak wyregulować monitor

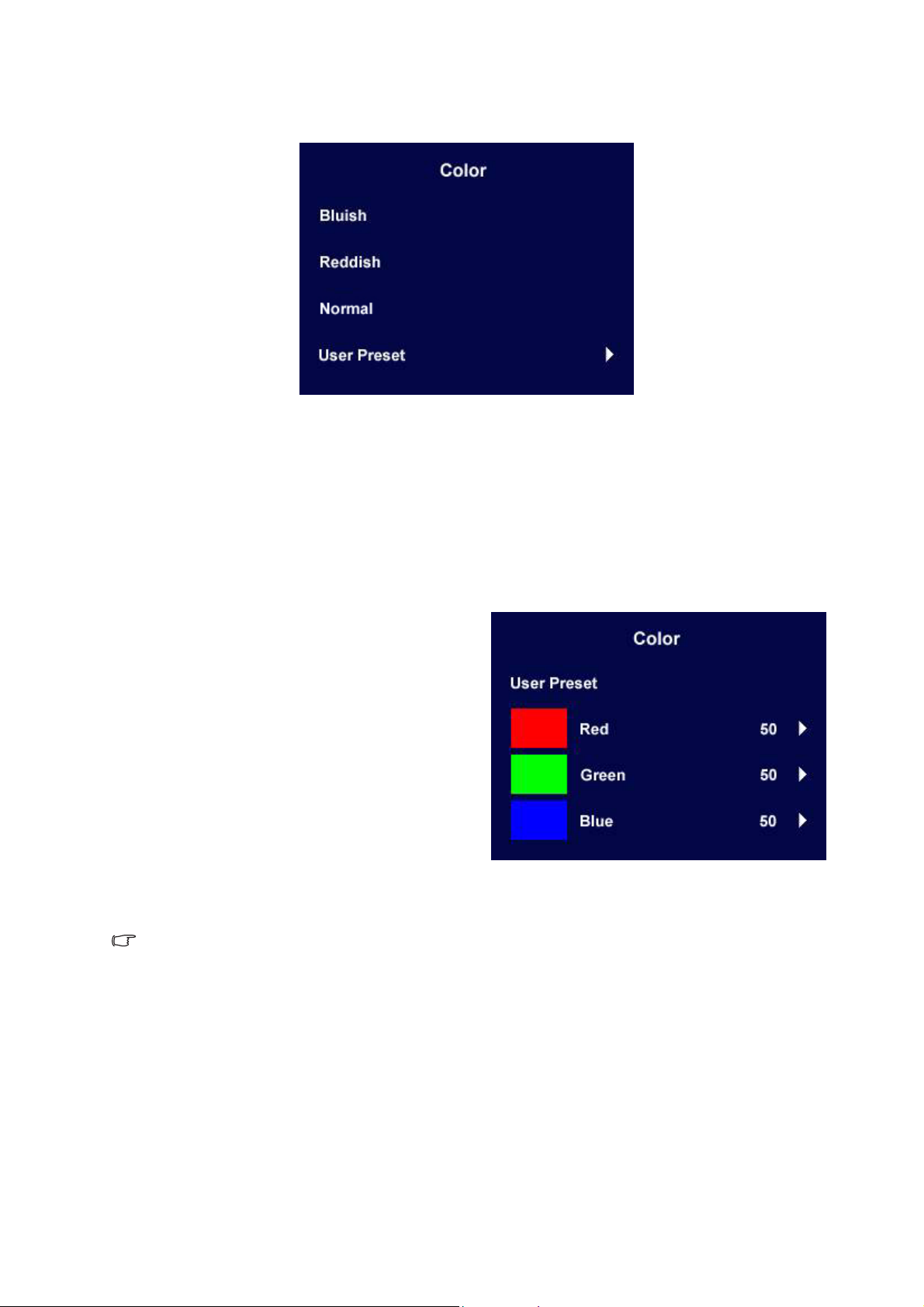

Pod-menu kolorów (Color)
Niebieskawy - chłodniejszy odcień obrazu w stosunku do fabrycznie ustawionej, standardowej,
"komputerowej" bieli.
Czerwonawy - cieplejszy odcień obrazu w stosunku do fabrycznie ustawionej, standardowej,
"papierowej" bieli.
Normalny - pozwala na oglądanie wideo i zdjęć w naturalnych barwach. To domyślne, fabryczne
ustawienie koloru.
Ustawienie użytkownika:
Ustawienie użytkownika pozwala na
dostosowanie odcieni obrazu zgodnie z Twoimi
preferencjami. Mieszanka podstawowych
kolorów czerwonego, zielonego i niebieskiego
może być zmieniona, wpływając na odcień
obrazu. Domyślne ustawienie to 50.
Zmniejszanie jednego lub kilku kolorów
zredukuje ich udział w odcieniu całego obrazu,
np. jeśli zredukujesz poziom niebieskiego, obraz
zacznie nabierać żółtawego odcienia. Jeśli
zredukujesz zielony, obraz uzyska odcień
karmazynowy.

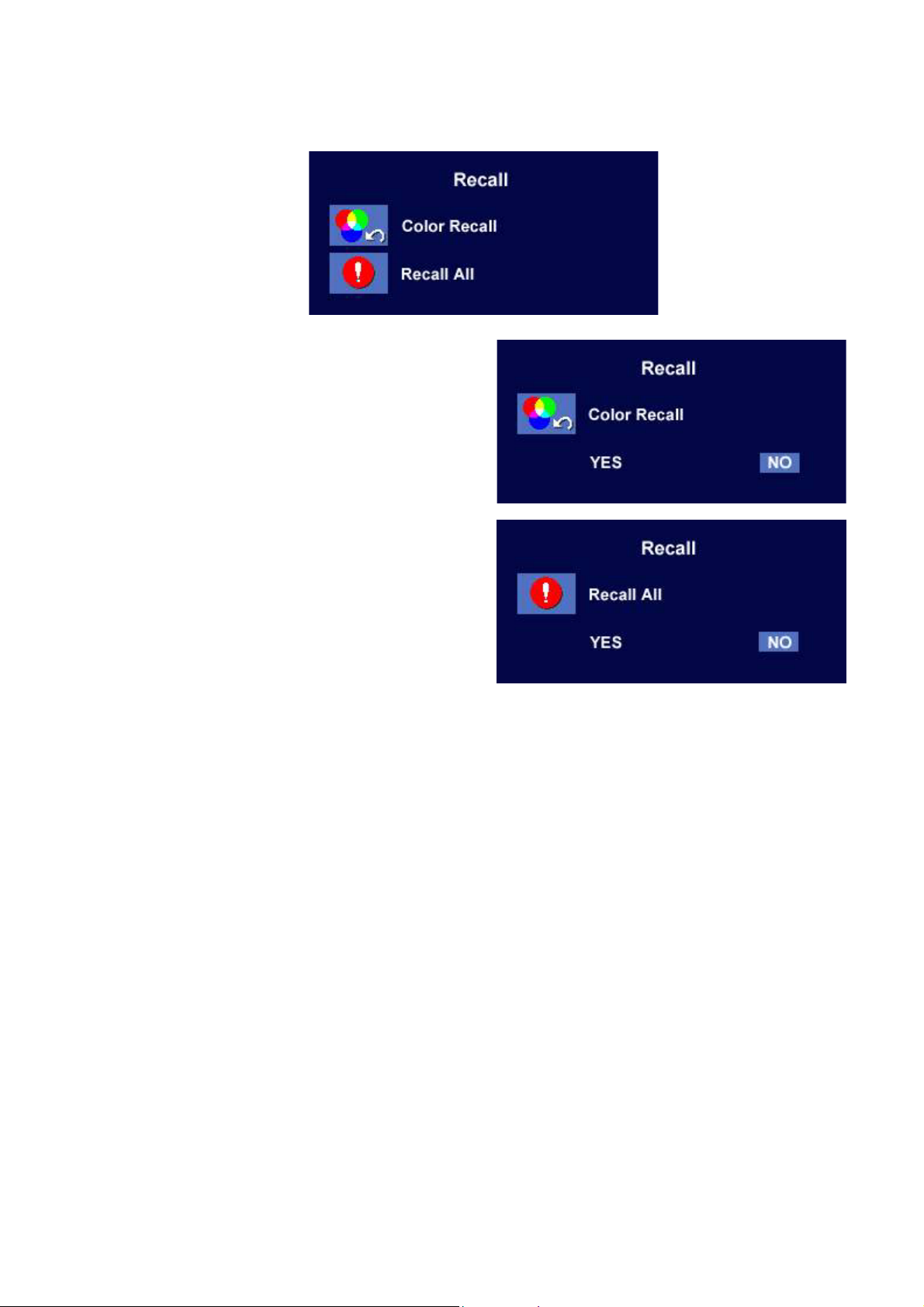

Sposób przywracania ustawień fabrycznych opisano w sekcji Przywoływanie podmenu Pod-menu
przywróć (Recall).
22 Jak wyregulować monitor

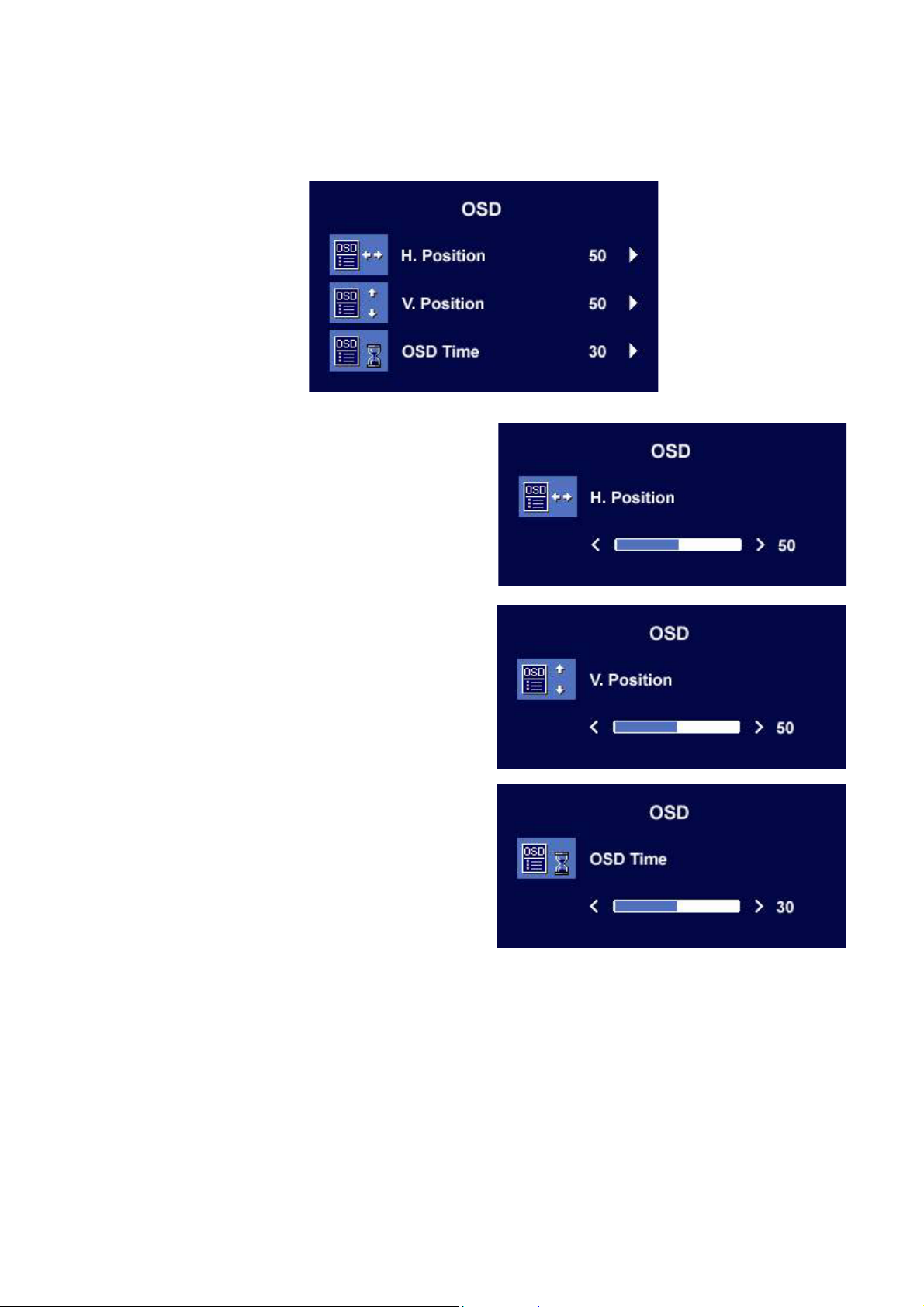

Pod-menu OSD
Wciśnij przycisk W lub X, aby wyregulować
położenie poziome menu ekranowego OSD;
wciśnij “Exit”, aby powrócić do poprzedniego
menu.
Wciśnij przycisk W lub X, aby wyregulować
położenie pionowe menu ekranowego OSD;
wciśnij “Exit”, aby powrócić do poprzedniego
menu.
Wciśnij przycisk W lub X, aby wyregulować
czas wyświetlania menu ekranowego OSD;
wciśnij “Exit”, aby powrócić do poprzedniego
menu.
23 Jak wyregulować monitor

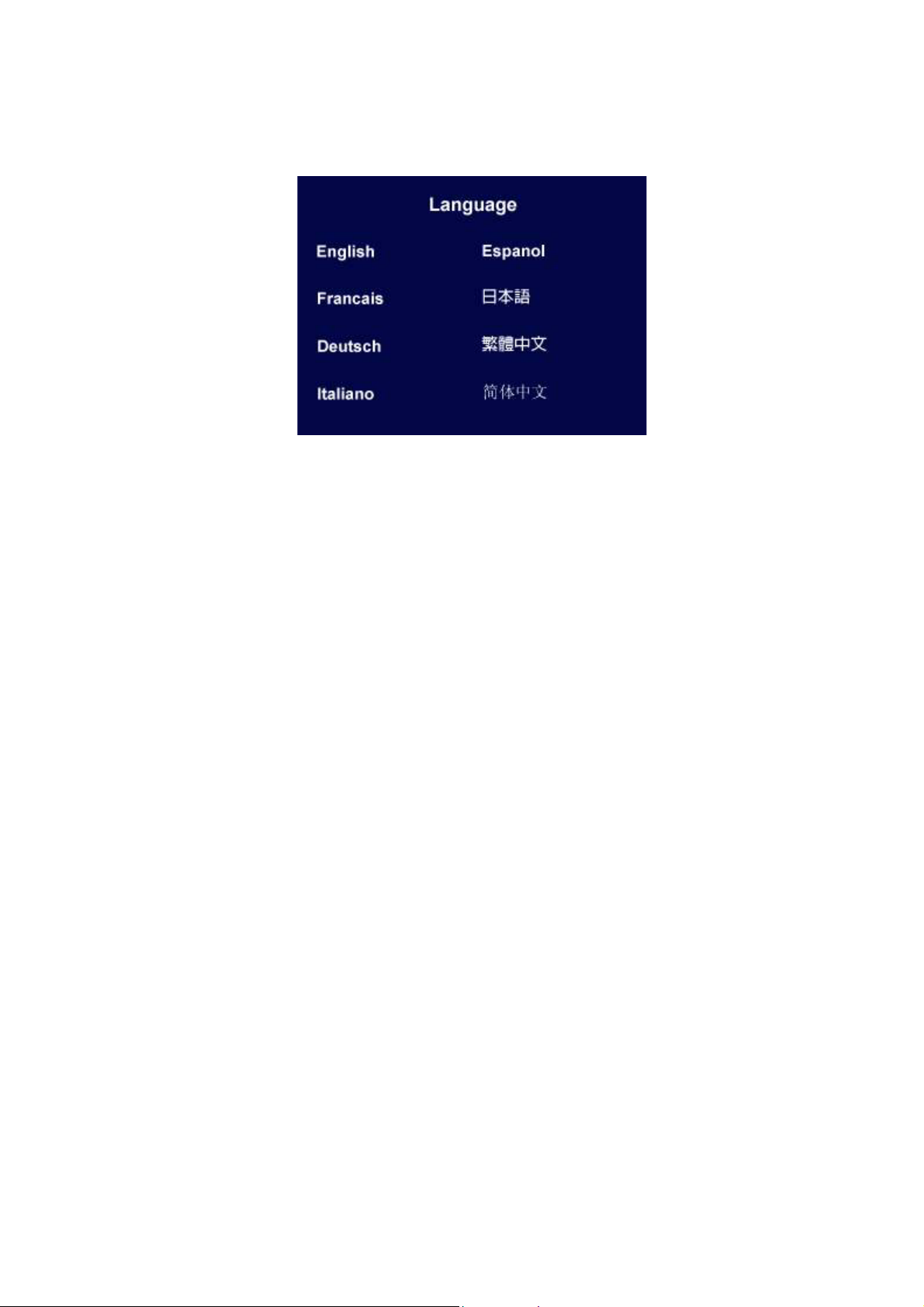

Pod-menu języków
Naciśnij klawisz W lub X, aby wybrać język wyświetlacza ekranowego.
Naciśnij przycisk Exit, aby powrócić do poprzedniego menu.
24 Jak wyregulować monitor
Pod-menu przywróć (Recall)
Wciśnij przycisk W lub X, aby potwierdzić
przywrócenie kolorów (Color Recall); wciśnij
“Enter”, aby przywrócić ustawienia kolorów
lub wciśnij “Exit”, aby powrócić do
poprzedniego menu.
Wciśnij przycisk W lub X, aby potwierdzić
przywrócenie wszystkich ustawień (Recall
All), wciśnij “Enter”, aby przywrócić
ustawienia położenia i kolorów lub wciśnij
“Exit”, aby powrócić do poprzedniego menu.
25 Jak wyregulować monitor
Pod-menu różne (Miscellaneous)
Wciśnij przycisk W lub X, aby wyregulować
ostrość.
Wybierz Informacje ekranu (Display
Information), aby wyświetlić aktualne
ustawienia monitora.
26 Jak wyregulować monitor
9. Rozwiązywanie problemów
Najczęściej zadawane pytania (FAQ)
Obraz jest rozmyty:
Przeczytaj rozdział
częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.
Jak użyłeś kabla przedłużenia VGA?
Zmiana rozdzielczości ekranu, wybierz poprawną rozdzielczość i
Podczas testu odłącz kabel przedłużenia. Czy teraz obraz jest ostry? Jeśli nie, zoptymalizuj obraz
postępując zgodnie z zaleceniami z rozdziału Zmiana częstotliwości odświeżania ekranu. Zwykle
obraz jest nieostry z powodu strat przewodzenia kabli przedłużenia. Możesz ograniczyć te straty
stosując kabel przedłużenia o lepszej jakości przewodzenia lub z wbudowanym wzmacniaczem
sygnału.
Czy obraz staje się nieostry przy rozdzielczościach niższych od standardowej (maksymalnej)?
Przeczytaj rozdział Zmiana rozdzielczości ekranu . Wybierz rozdzielczośc standardową.
Widoczne są błędy pikseli:
Jeden lub kilka pikseli są zawsze czarne, jeden lub kilka pikseli są zawsze białe, jeden lub kilka
pikseli są zawsze czerwone, zielone, niebieskie lub innego koloru.
• Oczyść ekran LCD.
• Kilkakrotnie włącz-wyłącz zasilanie.
• Są to piksele, które są zawsze jasne lub ciemne; jest to naturalna wada, charakterystyczna dla
technologii LCD.
Obraz ma nieodpowiedni kolor:
Wydaje się być zbyt żółty, niebieski lub różowy.
Na monitorze wciśnij przycisk “Enter” i przycisk W lub X, aby przejść do ikony “Recall” i
wciśnij przycisk “Enter”, aby wejść do menu niższego poziomu (pod-menu) “Recall”. Wciśnij
przycisk W lub X, aby wybrać “Color Recall”(Przywrócenie kolorów) i wybierz “Yes” (tak) w
pod-menu “Color Recall” i wciśnij przycisk “Enter”, aby przywrócić ustawienia fabryczne. Jeśli
obraz nadal nie wygląda poprawnie i menu ekranowe OSD również ma nieodpowiedni kolor,
oznacza to, że w sygnale brakuje jednego z trzech kolorów podstawowych. Sprawdź złącza kabli
sygnałowych. Jeśli któryś z wtyków jest uszkodzony lub odłamany skontaktuj sie ze sprzedawcą,
aby uzyskać pomoc.
Nie widać żadnego obrazu
Czy dioda na monitorze świeci się na zielono?
Jeśli dioda LED na monitorze świeci się na zielono i na ekranie widoczny jest komunikat “Out of
Range” (poza zasięgiem), oznacza to, że używasz trybu wyświetlania nie obsługiwanego przez
monitor - zmień ustawenia na jedne z obsługiwanych trybów. Przeczytaj rozdział “Obsługiwane
tryby pracy
Czy dioda na monitorze świeci się na pomarańczowo?
" .
Jeśli dioda LED na ekranie świeci się na pomarańczowo, aktywny jest tryb oszczędzania energii.
Wciśnij dowolny przycisk klawiatury komputera lub porusz myszką. Jeśli to nie pomoże,
27 Rozwiązywanie problemów
sprawdź łącza kabla sygnałowego Jeśli któryś z wtyków jest uszkodzony lub odłamany
skontaktuj sie ze sprzedawcą, aby uzyskać pomoc.
Czy dioda na monitorze wcale sie nie świeci?
Sprawdź gniazdko zasilania, zewnętrze źródło zasilania i przełącznik zasilania.
Obraz jest zniekształcony, błyska lub migocze:
Przeczytaj rozdział
częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.
Obraz jest przesunięty w jednym kierunku:
Przeczytaj rozdział
częstotliwość odświeżania i wprowadź zmiany zgodne z zaleceniami.
Zmiana rozdzielczości ekranu i wybierz poprawną rozdzielczość,
Zmiana rozdzielczości ekranu i wybierz poprawną rozdzielczość,
Potrzebujesz więcej pomocy?
Jeśli problemy nie zostaną rozwiązane po wypróbowaniu metod zawartych w podręczniku,
skontaktuj sie ze sprzedawcą lub prześlij do nas e-mail na adres: Support@BenQ.com
28 Rozwiązywanie problemów
10. Obsługiwane tryby pracy
Wejściowy tryb ekranu (Taktowanie wejściowe)
Rozdzielczość
640 x 350 31.47(P) 70.08(N) 25.17 DOS
720 x 400 31.47(N) 70.08(P) 28.32 DOS
640 x 480 31.47(N) 60.00(N) 25.18 DOS
640 x 480 35.00(N) 61.00(N) 30.24 Macintosh
640 x 480 37.86(N) 72.80(N) 31.50 VESA
640 x 480 37.50(N) 75.00(N) 31.50 VESA
800 x 600 37.88(P) 60.32(P) 40.00 VESA
800 x 600 48.08(P) 72.19(P) 50.00 VESA
800 x 600 46.87(P) 75.00(P) 49.50 VESA
832 x 624 49.72(N) 74.55(N) 57.29 Macintosh
1024 x 768 48.36(N) 60.00(N) 65.00 VESA
1024 x 768 56.48(N) 70.10(N) 75.00 VESA
1024 x 768 60.02(P) 75.00(P) 78.75 VESA
1024 x 768 60.24(N) 74.93(N) 80.00 Macintosh
Częstotliwość
pozioma(KHz)
Częstotliwość
pionowa (Hz)
Częstotliwość
pikseli (MHz)
Komentarz
• Tryby nie podane w powyższej tabeli mogą nie być obsługiwane. Aby uzyskać optymalną
jakość obrazu, zalecamy wybór jednego z trybów podanych w powyższej tabeli.
• Istnieją 14 dostępne tryby kompatybilne z Windows.
• W wyniku różnic częstotliwości sygnałowej kart graficznych nie spełniających standardów
VGA może dochodzić do zniekształceń obrazu. Nie jest to usterka. Sytuację można poprawić
zmieniając ustawienia automatyczne lub ręcznie zmienić ustawienia fazy i częstotliwość
pikseli z menu “Geometry” (geometria).
• Kiedy wyłączasz monitor na ekranie moga, pojawiać się linie zakłóceń. Jest to normalne
zjawisko i nie należy się nim niepokoić.
• Aby wydłużyć okres użytkowania produktu, zalecamy korzystanie z funkcji zarządzania
energią komputera.
29 Obsługiwane tryby pracy
11. Dane techniczne
Model
Typ ekranu
Widoczna przekątna ekranu
Standardowa (maksymalna)
rozdzielczość
Kolory
Kontrast/ Jaskrawość
Czas reakcji
Kąt widzenia (lewo/prawo,
góra/dół)
Częstotliwość linowa
Częstotliwość obrazu
Kontrola obrazu
Elementy sterujące
Funkcje
Zarządzanie energią
FP51G
+
15.0" , aktywny, TFT
38.1 cm
1,024 x 768
16.2 milliona
700:1 / 250 cd/m
2
8 ms
140, 130 (CR=10)
31 - 83 kHz wiele częstotliwości monitora
56 - 76 Hz tryby mieszczące się w zakresie
parametrów
Analogowy, technologia menu ekranowego OSD,
i key (automatyczna regulacja obrazu)
5 przycisków i i key.
Kontrast, jaskrawość, pionowe i poziome
położenie ekranu , zegar pikseli, balans kolorów,
paleta kolorów, wybór języka (OSD w 8
językach), położenie OSD, wskaźnik stanu
VESA DPMS, EPA
Maksymalny pobór mocy
Tryb oszczędzania energii
Sygnał wejściowy
Synchronizacja
30 Watt
< 1 Watt
RGB analogowy 0.7 Vpp/75 Ohm dodatni
separowane TTL wejście sygnału 15-stykowe
złącze mini D-sub
Temperatura pracy
Wilgotnośc powietrza pracy
0 °C - 40 °C
10% - 90%
Certyfikaty TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC
Class B, ISO 13406-2, VCCI, CB Report, CE,
C-Tick, BSMI, Fimko, GOST, CSAUS, CCC,
SASO, PSB, Green Mark, MIC, EPA
Napięcie prądu
Automatycznie przełączane tryby zasilania
100-240 V, 50-60 Hz
Wymiary(W x Sz x Gł)
Ciężar
338 x 331 x 136 mm
3.7 kg
30 Dane techniczne
Loading...
