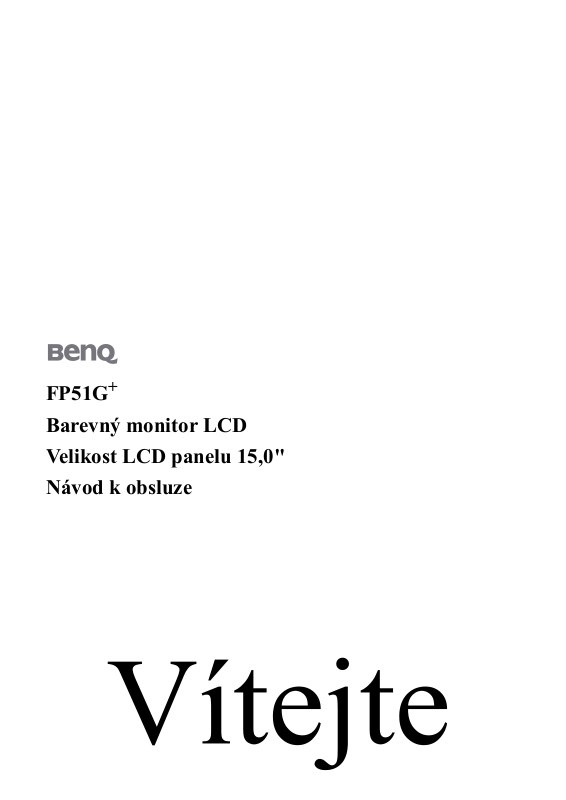

FP51G
+
Barevný monitor LCD
Velikost LCD panelu 15,0"
Návod k obsluze
Copyright
Copyright © 2007 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí
být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění,
nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo
jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým,
ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation.
Prohlášení
Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo implikované,
s ohledem na obsah zde uvedených informací, a specificky se zříká jakýchkoli záruk,
obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ
Corporation vyhrazuje právo provádět úpravy této publikace, a čas od času provádět změny
v jejím obsahu, a to bez povinnosti ze strany společnosti BenQ Corporation upozorňovat
jakoukoli osobu na takovéto úpravy nebo změny.
Pro dosažení nejlepšího výkonu a dlouhé provozní životnosti vašeho monitoru dodržujte prosím tato bezpečnostní upozornění
Bezpečnost s ohledem na síťové napájení
• Síťová zástrčka odizolovává toto zařízení od síťového napětí.
• Síťová napájecí šňůra má rovněž funkci jako prostředek pro odpojení zařízení od síťového napětí.
Síťová zásuvka by měla být nainstalována v blízkosti zařízení a měla by být snadno přístupná.
• Tento přístroj musí být napájen napětím, které je uvedeno na výrobním štítku přístroje. Pokud si
nejste jisti, jaké napětí máte ve své elektrické síti, obraťte se prosím na svého prodejce nebo na
místní elektrorozvodné závody.
Péče a údržba přístroje
• Čištění. Před zahájením čištění vždy monitor odpojte od síťové zásuvky. Povrch skříňky LCD
monitoru čistěte měkkým hadříkem, který nepouští vlas. Vyvarujte se použití jakýchkoli kapalin
a aerosolových čističů nebo čisticích prostředků na skla.
• Výřezy a otvory na zadní a horní straně skříňky jsou určeny pro odvětrávání. Tyto výřezy a otvory
nesmí být ničím zablokovány ani zakryty. Tento monitor nesmí být nikdy umístěn v blízkosti
nebo nad radiátorem nebo topným tělesem, ani nesmí být vestavěn do skříní, polic a podobně,
pokud není zajištěno jeho správné odvětrávání.
• Do skříňky přístroje nikdy nezasunujte žádné předměty, a zabraňte jejímu polití jakýmikoli kapalinami.
Servis přístroje
• Nepokoušejte se o servis tohoto přístroje svépomocí, protože otevření nebo demontáž krytů může
vést k obnažení míst s vysokým napětím uvnitř přístroje nebo ke vzniku jiných nebezpečí. Pokud
se vyskytne některá z uvedených okolností nebo jiná nehoda, jako je například pád přístroje nebo
jeho chybný provoz, obraťte se na kvalifikovaného servisního technika s žádostí o servis.
2
Obsah
Začínáme .........................................................................................................................4
Poznejte svůj monitor .....................................................................................................5
Jak nainstalovat tento monitor ......................................................................................6
Optimální používání monitoru BenQ .........................................................................10
Přizpůsobení rozlišení obrazovky ...............................................................................16
Přizpůsobení obnovovací frekvence obrazovky .........................................................17
Způsoby optimalizace obrazu ......................................................................................18
Jak nastavit tento monitor ...........................................................................................19
Čelní pohled ............................................................................................................5
Zadní pohled ............................................................................................................5
Oddělení podstavce ...............................................................................................8
Instalace ovladače monitoru do nového počítače ..................................................11
Změna ovladače monitoru v počítači ....................................................................12
Instalace do systémů Windows Vista ....................................................................13
Instalace v operačním systému Windows XP .......................................................14
Pohled na ovládací panel .......................................................................................19
Režim horkých kláves (Hot Key) ..........................................................................19
Režim hlavního menu (Main Menu) .....................................................................20
Odstraňování závad ......................................................................................................27
Často pokládané otázky (FAQ) .............................................................................27
Potřebujete další pomoc? ......................................................................................28
Podporované provozní režimy .....................................................................................29
Technické údaje ............................................................................................................30
3
1. Začínáme
Při rozbalení si prosím zkontrolujte, zda máte všechny následující položky. Pokud některá z nich
chybí nebo je poškozena, obraťte se neprodleně na prodejce, u něhož jste monitor zakoupili.
LCD monitor BenQ
Průvodce pro rychlé uvedení
do provozu
Disk CD-ROM
Síťová napájecí šňůra
(Obrázek se může lišit od vzhledu
přístroje, dodávaného do vašeho
regionu)
Signální kabel: D-Sub
2
0
0
.
3
0
0
9
L
.
P
3
5
/
:
N
4 Začínáme
2. Poznejte svůj monitor
Čelní pohled
Zadní pohled
1 2
1. Zástrčka pro síťovou napájecí šňůru
2. Konektor D-Sub
5 Poznejte svůj monitor
3. Jak nainstalovat tento monitor
Je-li počítač zapnutý, je nutné jej před pokračováním vypnout. Nepřipojujte monitor ani nezapínejte jeho
napájení, dokud k tomu nebudete vyzváni.
1. Připevněte podstavec monitoru.
Postupujte opatrně, aby nedošlo k poškození monitoru.
Při položení povrchu obrazovky například na sešívačku
nebo myš může dojít k prasknutí skla nebo poškození
substrátu LCD a zániku platnosti záruky. Při posouvání
monitoru po stole může dojít k poškrábání nebo
poškození rámu a ovládacích prvků monitoru.
Chraňte monitor a obrazovku vytvořením prázdné rovné
plochy na stole a položením měkkého materiálu, například
obalu monitoru, na tuto plochu.
Položte monitor obrazovkou dolů na podložku na prázdném rovném povrchu.
Přidržte monitor pevně na stole a vyklopte nohu podstavce nahoru do dostatečné vzdálenosti od monitoru.
Vyrovnejte patici podstavce s koncem nohy podstavce ve
správné orientaci a zatlačte je do sebe, dokud nezaklapnou.
Pokuste se jemným tahem podstavec od nohy znovu oddělit a ověřte tak, že jsou pevně spojeny.
Opatrně monitor zvedněte, otočte a položte svisle na podstavec na rovný plochý povrch.
Upravte polohu monitoru a náklon obrazovky tak,
abyste minimalizovali nežádoucí odrazy z ostatních
zdrojů světla.
-5 ~
+20
6 Jak nainstalovat tento monitor
2. Připojte videokabel počítače.
Připojte zástrčku kabelu D-Sub (konec bez feritového filtru) ke konektoru D-Sub na monitoru. Připojte druhou
zástrčku kabelu D-Sub (konec s feritovým filtrem) ke
konektoru D-Sub na grafické kartě v počítači.
Utáhněte prsty všechny šrouby, abyste zabránili náhodnému uvolnění zástrček během používání.
3. Připojte napájecí kabel k monitoru.
Zastrčte jeden konec napájecího kabelu do konektoru
označeného POWER IN v zadní části monitoru. Druhý
konec kabelu zatím nepřipojujte do elektrické zásuvky.
4. Uchyt’te kabely do volné svorky.
Uvolněte svorku držáku kabelů stisknutím směrem
dovnitř, jak je znázorněno na obrázku. Přidržte kabely u
sebe, nasuňte na ně svorku a znovu ji vložte na místo tak,
aby byly kabely úhledně zachyceny za podstavcem monitoru.
7 Jak nainstalovat tento monitor
5. Připojte monitor do elektrické zásuvky a zapněte
napájení.
Připojte druhý konec napájecího kabelu do elektrické
zásuvky a zapněte ji.
Zobrazená zásuvka a zástrčka jsou pouze ilustrativní
a mohou se lišit podle typu používaného ve vaší zemi.
Zapněte monitor stisknutím sít’ového vypínače na přední
části monitoru.
Zapněte také počítač a nainstalujte software monitoru
podle pokynů v části 4:
BenQ
.
Optimální používání monitoru
Oddělení podstavce
1. Připravte monitor a pracovní plochu.
Před odpojením napájecího kabelu vypněte monitor a
napájení. Před odpojením signálového kabelu monitoru
vypněte počítač.
Postupujte opatrně, aby nedošlo k poškození monitoru.
Při položení povrchu obrazovky například na sešívačku
nebo myš může dojít k prasknutí skla nebo poškození
substrátu LCD a zániku platnosti záruky. Při posouvání
monitoru po stole může dojít k poškrábání nebo
poškození rámu a ovládacích prvků monitoru.
Chraňte monitor a obrazovku vytvořením prázdné rovné
plochy na stole a položením měkkého materiálu, například
ručníku, na tuto plochu. Potom položte monitor obrazovkou dolů na tuto podložku na prázdném rovném povrchu.
2. Uvolněte západku na jedné straně podstavce za
současného tažení okraje podstavce směrem od nohy
podstavce.
8 Jak nainstalovat tento monitor
3. Uvolněním druhé západky oddělte podstavec od
nohy podstavce.
9 Jak nainstalovat tento monitor
4. Optimální používání monitoru BenQ
Abyste mohli co nejlépe využít všech výhod vašeho barevného LCD monitoru BenQ s plochou
obrazovkou, je nezbytné, abyste si nainstalovali ovladač LCD monitoru BenQ, který najdete na
CD-ROM, jenž je součástí dodávky LCD monitoru BenQ.
Okolnosti, za kterých svůj LCD monitor BenQ připojujete a používáte, jsou rozhodující pro
určení postupu, který je nutno provést pro úspěšnou instalaci software ovladače LCD monitoru
BenQ. Tyto okolnosti se týkají verze používaného operačního systému Microsoft Windows a také
toho, zda připojujete monitor a instalujete software do nového počítače (bez nainstalovaného
ovladače monitoru) nebo zda provádíte změnu stávající instalace (ovladač monitoru je již
nainstalován) z důvodu použití novějšího monitoru.
V obou případech však po dalším zapnutí počítače (po připojení monitoru k počítači) Windows
automaticky detekují nový (nebo odlišný) hardware a spustí průvodce Nalezen nový hardware
(Found New Hardware).
Postupujte podle pokynů průvodce až do okamžiku, kdy jste požádáni o výběr modelu monitoru.
V tomto okamžiku klikněte na tlačítko Z disku (Have Disk), vložte do mechaniky CD-ROM
dodávané k LCD monitoru BenQ a zvolte příslušný model monitoru. V následující části tohoto
návodu jsou uvedeny další podrobné informace a pokyny popisující krok za krokem
automatickou (novou) instalaci nebo změnu (stávající) instalace. Viz kapitoly:
• Instalace ovladače monitoru do nového počítače.
• Změna ovladače monitoru v počítači
Pokud je pro přihlášení do počítače s operačním systémem Windows vyžadováno uživatelské jméno a
heslo, musíte se za účelem instalace ovladače monitoru přihlásit jako správce počítače (Administrator)
nebo jako člen skupiny správci počítače (Administrators). Kromě toho se může stát, že v případě připojení
počítače k síti se zabezpečeným přístupem se vám nemusí instalace ovladače do počítače z důvodu
nastavení síťového zabezpečení zdařit.
10 Optimální používání monitoru BenQ
Instalace ovladače monitoru do nového počítače
Tyto pokyny popisují postup výběru a instalace software ovladače LCD monitoru BenQ do
nového počítače, do kterého ještě nebyl nainstalován žádný ovladač monitoru. Tyto pokyny jsou
platné pouze pro počítač, který jste ještě nikdy nepoužili a pro který je LCD monitor BenQ vůbec
prvním monitorem, který je k tomuto počítači připojen.
Pokud připojujete LCD monitor BenQ k počítači, ke kterému již byl připojen jiný monitor (a ve kterém je
nainstalován ovladač monitoru), nejsou tyto pokyny platné. V takovém případě je nutno postupovat podle
pokynů v kapitole Změna ovladače monitoru v počítači.
1. Postupujte podle pokynů v kapitole "Jak nainstalovat tento monitor" na strani 6.
Po spuštění systému Windows systém automaticky detekuje nový monitor a spustí Průvodce
nalezením nového hardware (Found New Hardware Wizard). Postupujte podle pokynů průvodce
až do okamžiku, kdy se zobrazí volba Instalovat ovladače hardwarového zařízení (Install Hard-
ware Device drivers).
2. Vložte do CD mechaniky na počítači disk CD-ROM dodávaný k LCD monitoru BenQ.
3. Zaškrtněte volbu Vyhledat vhodný ovladač pro zařízení (Search for a suitable driver for
my device) a klikněte na Další (Next).
4. Zaškrtněte volbu Jednotky CD-ROM (CD-ROM drives) (zrušte zaškrtnutí všech ostatních
voleb) a klikněte na tlačítko Další (Next).
5. Pohledem zkontrolujte, zda průvodce vybral správný název vašeho monitoru - "BenQ
FP51G+" a klikněte na Další (Next).
6. Klikněte na Dokončit (Finish).
7. Restartujte počítač.
11 Optimální používání monitoru BenQ
Změna ovladače monitoru v počítači
Tyto pokyny popisují postup manuální změny existujícího ovladače monitoru na počítačích
s operačním systémem Microsoft Windows. V současné době bylo dokončeno testování
kompatibility s operačními systémy (OS) Windows XP a Windows Vista; doporučujeme používat
ovladač pouze v těchto OS.
Ovladač LCD monitoru BenQ pro váš model monitoru může bezchybně fungovat i v jiných verzích
operačního systému Windows; v době vzniku tohoto návodu však nebyly k dispozici žádné výsledky testů
tohoto ovladače pro jiné verze operačního systému Windows a z tohoto důvodu nemůže společnost BenQ
u jiných operačních systémů zaručit správné fungování ovladače.
Instalace software ovladače monitoru zahrnuje volbu příslušného informačního souboru (.inf) na
disku CD-ROM dodávaném k LCD monitoru BenQ pro konkrétní model monitoru, který jste
připojili k počítači a instalaci příslušných souborů ovladače z disku CD systémem Windows. Je
nutno pouze odpovídajícím způsobem systém instruovat. Operační systém Windows disponuje
průvodcem pro aktualizaci ovladače zařízení (Upgrade Device Driver Wizard), který tuto úlohu
automatizuje a provádí vás volbou souboru a procesem instalace.
Viz kapitoly:
• "Instalace do systémů Windows Vista" na strani 13.
• "Instalace v operačním systému Windows XP" na strani 14.
12 Optimální používání monitoru BenQ
Instalace do systémů Windows Vista
1. Otevřete Display Settings (Nastavení zobrazení).
Klepněte pravým tlačítkem myši na plochu a v místní nabídce vyberte možnost Personalize (Přizpů-
sobit).
V okně Personalize appearance and sounds (Přizpůsobit vzhled a zvuky) vyberte možnost Dis-
play Settings (Nastavení zobrazení).
Zobrazí se okno Display Settings (Nastavení zobrazení).
2. Klepněte na tlačítko Advanced Settings (Upřesnit nastavení).
Zobrazí se okno Generic PnP Monitor Properties (Vlastnosti obecného monitoru PnP).
3. Klepněte na záložku Monitor a dále na tlačítko Properties (Vlastnosti).
4. V zobrazeném okně User Account Control (Řízení uživatelských účtů) klepněte na tlačítko
Continue (Pokračovat).
5. Klepněte na záložku Driver (Ovladač) a dále na tlačítko Update Driver (Aktualizovat
ovladač).
6. Do jednotky CD počítače vložte disk CD-ROM BenQ LCD Monitor.
7. V okně Update Driver Software (Aktualizovat ovladač) vyberte možnost ‘Browse my
computer for driver software (Vyhledat ovladač v tomto počítači)’.
8. Klepněte na tlačítko ‘Browse (Procházet)’a vyberte z disku CD položku Driver > Windows
Vista > FP51G+; dále klepněte na tlačítko Next (Další).
Do počítače se zkopírují a nainstalují příslušné soubory ovladače monitoru.
9. Klepněte na tlačítko Close (Zavřít).
Systém Windows Vista není třeba restartovat, protože ovladač monitoru BenQ LCD začne fungovat
okamžitě, bez nutnosti dalších kroků.
13 Optimální používání monitoru BenQ
Instalace v operačním systému Windows XP
1. Otevřete okno Zobrazení - vlastnosti (Display Properties).
Nejrychleji lze okno Zobrazení - vlastnosti (Display Properties) zobrazit prostřednictvím pracovní
plochy Windows.
Klikněte pravým tlačítkem myši na pracovní plochu a z kontextového menu vyberte položku Vlast-
nosti (Properties).
Nebo můžete okno Zobrazení - vlastnosti (Display Properties) zobrazit pomocí okna Ovládací
panely (Control Panel).
V systému Windows XP je položka Ovládací panely (Control Panel) umístěna přímo pod hlavním
menu Start.
Zobrazené volby menu jsou závislé na tom, jaký typ zobrazení je u vašeho systému nastaven.
Pokud máte nastaveno Klasické zobrazení, klikněte na Start | Ovládací panely (Control
Panel) | Zobrazení (Display).
Pokud máte nastaveno Zobrazení kategorií, klikněte na Start | Ovládací panely (Control Panel) |
Vzhled a témata (Appearance and Themes) | Změna rozlišení obrazovky (Change the screen resolution).
Zobrazí se okno Zobrazení - vlastnosti (Display Properties).
2. Klikněte na záložku Nastavení (Settings) a na tlačítko Upřesnit (Advanced).
Zobrazí se okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties).
3. Klikněte na záložku Monitor a vyberte v seznamu ‘Plug and Play Monitor’.
Pokud je v seznamu pouze jeden monitor, bude již zvolen.
4. Klikněte na tlačítko Vlastnosti (Properties).
Zobrazí se okno Vlastnosti monitoru (Monitor Properties).
Pokud je jako výrobce ovladače uveden BenQ a název modelu odpovídá vašemu novému monitoru,
znamená to, že jsou nainstalovány správné ovladače a proto již nemusíte provádět žádnou operaci.
Zrušte zobrazení oken vlastností.
Pokud však není jako výrobce uveden BenQ nebo pokud není zobrazen správný model, budete muset
postupovat následujícím způsobem.
5. Klikněte na záložku Ovladač (Driver) a na tlačítko Aktualizovat ovladač (Update Driver).
Zobrazí se okno Průvodce aktualizací hardware (Hardware Update Wizard). Postupujte podle
pokynů průvodce a nezapomeňte provést následující operace:
6. Vložte disk CD-ROM dodávaný k LCD monitoru BenQ do mechaniky CD v počítači,
ke kterému je monitor připojen.
7. Zaškrtněte volbu Instalovat ze seznamu či daného umístění (Install from a list or specific
location) a klikněte na Další (Next).
8. Zaškrtněte volbu Vyhledat nejlepší ovladač v těchto umístěních (Search for the best
driver in these locations) a také volbu Prohledat vyměnitelná média (Search removable
media) a pak klikněte na Další (Next).
Počkejte prosím, než průvodce dokončí prohledávání jednotek a disku CD dodávaného k LCD monitoru BenQ, který byl vložen v kroku 6. Po dokončení by měl průvodce nalézt a zvolit na disku CD
ovladač BenQ, který odpovídá modelu vašeho monitoru - ve vašem případě ‘BenQ FP51G+’ v
umístění ‘d:\Driver\Windows XP\FP51G+\FP51G+.inf’ nebo podobném umístění.
14 Optimální používání monitoru BenQ
Písmeno jednotky pro mechaniku CD může být v závislosti na nastavení systému odlišné od písmene
uvedeného v předchozím příkladě – může to být např. ‘D:’ nebo ‘E:’ nebo ‘F:’ atd.
9. Vyberte (jednou klikněte) na soubor na disku CD s názvem ‘FP51G+’ a klikněte na tlačítko
Další (Next).
Příslušné soubory ovladače monitoru se zkopírují a nainstalují do počítače.
10. Klikněte na Dokončit (Finish).
Průvodce se uzavře a obnoví se zobrazení okna Monitor - vlastnosti (Monitor Properties), nyní pojmenované jako
BenQ FP51G+ - vlastnosti.
11. Klikněte na Uzavřít (Close), OK a OK.
Tím se okno Zobrazení - vlastnosti (Display Properties) uzavře. Windows XP není nutno restartovat
- ovladače LCD monitoru BenQ začnou ihned fungovat a není nutno provádět žádnou další operaci.
15 Optimální používání monitoru BenQ
5. Přizpůsobení rozlišení obrazovky
V důsledku principu technologie displejů z tekutých krystalů (LCD) je rozlišení obrazu vždy
pevné. Nejlepší možný obraz pro váš displej BenQ FP51G+ se dosahuje při rozlišení 1024 x 768.
Toto rozlišení je nazýváno "přirozené rozlišení" nebo maximální rozlišení - při něm je nejjasnější
obraz. Obraz se při nižším rozlišení zobrazuje na celé obrazovce prostřednictvím interpolačního
obvodu. Při interpolovaném rozlišení však může docházet k poruchám v obrazu.
Abyste mohli využívat všech výhod technologie LCD, doporučujeme zvolit přirozené rozlišení 1024 x 768.
1. Otevřete okno Zobrazení - vlastnosti (Display Properties) a vyberte záložku Nastavení
(Settings).
Okno Zobrazení - vlastnosti (Display Properties) můžete zobrazit kliknutím pravým tlačítkem myši
na pracovní plochu Windows a výběrem položky Vlastnosti (Properties) z kontextového menu.
2. Pomocí posuvného ovládacího prvku v poli Rozlišení obrazovky (Screen area) nastavte
požadované rozlišení.
Zvolte doporučené rozlišení 1024 x 768 a pak klikněte na tlačítko Použít (Apply).
Pokud uvažujete o volbě jiného rozlišení, uvědomte si prosím, že toto rozlišení bude pouze
interpolované a z tohoto důvodu nemusí být obraz tak přesný, jako při použití přirozeného
rozlišení.
3. Klikněte na OK a pak na Ano (Yes).
4. Uzavřete okno Zobrazení - vlastnosti (Display Properties).
16 Přizpůsobení rozlišení obrazovky
6. Přizpůsobení obnovovací frekvence obrazovky
Není nutné, abyste na LCD displeji zvolili nejvyšší možnou obnovovací frekvenci, protože
z technického hlediska nemůže LCD displej blikat. Nejlepších výsledků dosáhnete při použití
továrních režimů, které jsou již nastaveny ve vašem počítači. V kapitole s technickými údaji
v tomto návodu k obsluze je k dispozici tabulka továrních režimů.
Pro přirozené rozlišení 1024 x 768 můžete zvolit frekvenci 60, 70 nebo 75 Hz (avšak nikoliv 72 Hz).
1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel).
2. V okně Zobrazení - vlastnosti (Display Properties) vyberte záložku Nastavení (Settings) a
klikněte na tlačítko Upřesnit (Advanced).
3. Vyberte záložku Adaptér (Adapter) a zvolte vhodnou obnovovací frekvenci, která odpovídá
některému z použitelných továrních režimů, uvedených v tabulce specifikací.
4. Klikněte na tlačítko Změnit (Change), OK a pak na tlačítko Ano (Yes).
5. Uzavřete okno Zobrazení - vlastnosti (Display Properties).
17 Přizpůsobení obnovovací frekvence obrazovky
7. Způsoby optimalizace obrazu
Nejsnadnějším způsobem dosažení optimálního obrazu je použít tlačítko i. Stiskněte tlačítko i pro
automatickou optimalizaci a přizpůsobení nastavení obrazovky. Popis umístění a funkce tlačítek
najdete v kapitole Jak nastavit tento monitor.
Nastavení obrazovky můžete v případě potřeby kdykoliv přizpůsobit manuálně pomocí tlačítek na
panelu monitoru. Pro usnadnění této operace disponuje BenQ programem pro zobrazení
testovacího obrazu na obrazovce, který lze použít pro kontrolu zobrazení barev, stupnice šedé
a gradientu čar.
1. Spusťte z disku CD-ROM testovací program auto.exe. Můžete rovněž použít jakýkoliv jiný
obraz (např. pracovní plochu vašeho operačního systému). Doporučujeme však používat
program auto.exe. Po spuštění programu auto.exe se zobrazí testovací obrazec.
2. Stiskem tlačítka Enter zobrazte obrazovkové (OSD) menu monitoru.
3. Pokud se objeví vertikální šum, vyberte pomocí tlačítka W nebo X položku Geometry
(Geometrie) a stiskněte tlačítko Enter. Potom pomocí tlačítka
Clock (Frekvence pixelů) a stiskněte znovu tlačítko Enter. Potom stiskem tlačítka
W nebo X vyberte Pixel
W nebo
X přizpůsobte monitor tak, aby šum zmizel.
4. Pokud se objeví horizontální šum, vyberte pomocí tlačítka W nebo X položku Geometry
(Geometrie) a stiskněte tlačítko Enter. Potom pomocí tlačítka W nebo X vyberte Phase
(Fáze) a stiskněte znovu tlačítko Enter. Potom stiskem tlačítkaW nebo X přizpůsobte
monitor tak, aby šum zmizel.
Aby funkce spouštěná stiskem tlačítka i fungovala správně, musíte zvolit některý
z podporovaných režimů. Pokud tlačítko i nefunguje správně a na displeji OSD se zobrazuje
zpráva NON PRESET MODE, znamená to, že nepoužíváte žádný z podporovaných režimů.
Nastavte prosím svůj monitor tak, aby používal některý z podporovaných režimů uvedených na
konci tohoto návodu.
18 Způsoby optimalizace obrazu
8. Jak nastavit tento monitor
Pohled na ovládací panel
1. “i key” : Automatické nastavení vertikální polohy obrazu, fáze, horizontální polohy obrazu a
hodin obrazové synchronizace.
2. Tlačítko “Exit”: Pro návrat do předchozí nabídky, nebo pro opuštění nabídky na obrazovce
(OSD).
3.
W Levé tlačítko (Left): Pro nastavení vlevo/snížení hodnoty. Levé tlačítko představuje
horkou klávesu pro kontrast (Contrast).
4. X Pravé tlačítko (Right): Pro nastavení vpravo/zvýšení hodnoty. Pravé tlačítko představuje
horkou klávesu pro jas (Brightness).
5. Tlačítko “Enter”: aktivace OSD, vstup do podmenu, volba položky, potvrzení volby.
6. “Power - zapnutí”: Pro zapnutí a vypnutí monitoru.
Režim horkých kláves (Hot Key)
Horká klávesa pro jas (Brightness) a kontrast (Contrast)
Stiskněte tlačítko X pro vstup do nabídky jas
(Brightness), stiskněte tlačítko W nebo X pro
nastavení stupně jasu a pak stiskněte tlačítko
“Exit” pro opuštění nabídky na obrazovce
(OSD).
Stiskněte tlačítko W pro vstup do nabídky
kontrast (Contrast), stiskněte tlačítko W nebo
X pro nastavení stupně kontrastu a pak
stiskněte tlačítko “Exit” pro opuštění nabídky
na obrazovce (OSD).
19 Jak nastavit tento monitor
Režim hlavního menu (Main Menu)
Ovládací funkce, dostupné v hlavní nabídce (Main Menu)
Hlavní nabídka - Main Menu
Vnořená nabídka svítivost (Luminance)
Stiskněte tlačítko W nebo X pro nastavení
stupně jasu (Brightness), a pak stiskněte
tlačítko “Exit” pro návrat do předchozí
nabídky.
Stiskněte tlačítko
stupně kontrastu (Contrast), a pak stiskněte
tlačítko “Exit” pro návrat do předchozí
nabídky.
W nebo X pro nastavení
20 Jak nastavit tento monitor
Vnořená nabídka geometrie (Geometry)
Stiskněte tlačítko
W nebo X pro nastavení
horizontální polohy obrazu (Horizontal
Position), a pak stiskněte tlačítko “Exit” pro
návrat do předchozí nabídky.
Stiskněte tlačítko
W nebo X pro nastavení
vertikální polohy obrazu (Vertical Position),
a pak stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
Stiskněte tlačítko W nebo X pro nastavení
hodnoty hodin obrazových bodů (Pixel Clock),
a pak stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
Stiskněte tlačítko W nebo X pro nastavení
stupně fáze (Phase), a pak stiskněte tlačítko
“Exit” pro návrat do předchozí nabídky.
21 Jak nastavit tento monitor
Vnořená nabídka barvy (Color)
Bluish (namodralý) - dodává obrazu studený barevný odstín a je od výrobce přednastaven na
standardní bílou barvu používanou v počítačovém průmyslu.
Reddish (načervenalý) - dodává obrazu teplý barevný odstín a je od výrobce přednastaven na
standardní bílou barvu zpráv v tisku.
Normal (normální) - umožňuje zobrazovat video a statické snímky v přirozených barvách. Toto
je standardní barva přednastavená výrobcem.
User Preset (podle uživatele)
Volba User Preset umožňuje uživatelům, aby
přizpůsobili barevný odstín obrazu jejich
představám. Kombinaci červené, zelené a modré
primární barvy lze změnit tak, aby se změnil
barevný odstín obrazu. Standardní počáteční
nastavení je 50. Snížením úrovně jedné nebo
více barev se příslušným způsobem sníží vliv
těchto barev na barevný odstín obrazu; pokud
budete např. snižovat úroveň modré barvy, bude
obraz postupně nabývat nažloutlého odstínu.
Pokud snížíte úroveň zelené barvy, bude mít
obraz červenofialový odstín.
Pokud chcete obnovit standardní nastavení, přečtěte si prosím kapitolu Vnořená nabídka vyvolání
(Recall).
22 Jak nastavit tento monitor
Vnořená nabídka na obrazovce (OSD)
Stiskněte tlačítko W nebo X pro nastavení
horizontální polohy nabídky na obrazovce
(OSD) , a pak stiskněte tlačítko “Exit” pro
návrat do předchozí nabídky.
Stiskněte tlačítko W nebo X pro nastavení
vertikální polohy nabídky na obrazovce (OSD),
a pak stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
Stiskněte tlačítko
W nebo X pro nastavení
doby zobrazení nabídky na obrazovce (OSD),
a pak stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
23 Jak nastavit tento monitor
Vnořená nabídka jazyků (Languages)
Stiskem tlačítek W nebo X vyberte jazyk, ve kterém se mají zobrazovat menu OSD displeje.
Stiskněte tlačítko Exit pro návrat do předchozího menu.
24 Jak nastavit tento monitor
Vnořená nabídka vyvolání (Recall)
Stiskněte tlačítko W nebo X pro potvrzení
vyvolání původního nastavení barev (Color
Recall), a pak stiskněte tlačítko “Enter” pro
obnovení původního nastavení barev, nebo
stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
Stiskněte tlačítko W nebo X pro potvrzení
vyvolání celkového původního nastavení
(Recall All), a pak stiskněte tlačítko “Enter”
pro obnovení celkového původního nastavení,
nebo stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
25 Jak nastavit tento monitor
Vnořená nabídka - různé (Miscellaneous)
Stiskněte tlačítko W nebo X pro nastavení
stupně ostrosti (Sharpness).
Vyberte Display Information (zobrazit
informace) pro zobrazení aktuálního nastavení
vlastností monitoru.
26 Jak nastavit tento monitor
9. Odstraňování závad
Často pokládané otázky (FAQ)
Obraz je rozmazaný:
Přečtěte si část
cyklus a proveďte nastavení na základě těchto pokynů.
Jak používáte prodlužovací kabel VGA?
Přizpůsobení rozlišení obrazovky a pak zvolte správné rozlišení, obnovovací
Na zkoušku prodlužovací kabel odpojte. Je nyní obraz ostrý? Pokud ne, proveďte nastavení
obrazu podle pokynů v části Přizpůsobení obnovovací frekvence obrazovky. Určité rozmazání
obrazu vlivem ztrát v prodlužovacím kabelu je normální. Tyto ztráty můžete minimalizovat
použitím kabelu s nižším odporem nebo pomocí vestavěného zesilovače.
Vyskytuje se rozmazaný obraz pouze při nižších rozlišeních, než je nativní (maximální) rozlišení?
Přečtěte si část Přizpůsobení rozlišení obrazovky. Zvolte nativní rozlišení.
Je možno pozorovat chyby obrazových bodů (pixelů):
Jeden nebo několik obrazových bodů (pixelů) je stále černých, jeden nebo několik obrazových
bodů (pixelů) je stále bílých, jeden nebo několik obrazových bodů (pixelů) je stále červených,
zelených, modrých nebo jiné barvy.
• Vy čistěte obrazovku monitoru.
• Vypněte a znovu zapněte napájení.
• Toto jsou pixely ve stále zapnutém nebo vypnutém stavu; jde o přirozenou vadu, která se
vyskytuje v technologii LCD.
Obraz má nesprávnou barevnost:
Má nádech do žluta, modra nebo do růžova.
Stiskněte tlačítko “Enter” na monitoru a pak stiskněte tlačítko W nebo X pro posunutí na ikonu
“Recall”, a pak stiskněte tlačítko“Enter” pro vyvolání vnořené nabídky “Recall”. Stiskněte
tlačítko W nebo X pro volbu položky “Color Recall”, a ve vnořené nabídce “Color Recall”
zvolte “Ano/Yes”, a pak stiskněte tlačítko “Enter” pro vyvolání továrních nastavení. Pokud obraz
stále není v pořádku, a nabídka na obrazovce (OSD) rovněž nemá správné barvy, znamená to,
že ve vstupním signálu chybí jedna ze tří základních barev. Nyní prověřte konektory na datovém
(signálovém) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obraťte se prosím na
svého prodejce, u něhož získáte potřebnou podporu .
Není vidět žádný obraz:
Je indikace na displeji zobrazena zelenou barvou?
Pokud dioda LED svítí zeleně, a na obrazovce je zobrazena zpráva “Out of Range”, znamená to,
že používáte zobrazovací režim, který tento monitor nepodporuje, proto jej přepněte do některého
z podporovaných režimů. Přečtěte si prosím část “
Je indikace na displeji zobrazena oranžovou barvou?
Podporované provozní režimy”.
Pokud dioda LED svítí oranžově, je aktivní režim úspory energie. Stiskněte jakoukoli klávesu na
klávesnici počítače nebo posuňte myší. Pokud to nepomůže, zkontrolujte konektory datového
(signálového) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obraťte se prosím na
svého prodejce, u něhož získáte potřebnou podporu .
27 Odstraňování závad
Na dispIeji není zobrazena žádná indikace?
Zkontrolujte zásuvku síťového napájení, externí napájecí zdroj a síťový vypínač monitoru.
Obraz je zkreslený, bliká nebo poblikává:
Přečtěte si část
cyklus a proveďte nastavení na základě těchto pokynů.
Obraz je posunut jedním směrem:
Přečtěte si část
cyklus a proveďte nastavení na základě těchto pokynů.
Přizpůsobení rozlišení obrazovky a pak zvolte správné rozlišení, obnovovací
Přizpůsobení rozlišení obrazovky pak zvolte správné rozlišení, obnovovací
Potřebujete další pomoc?
Pokud problém přetrvává i po kontrole na základě uvedených pokynů, obraťte se prosím na
prodejnu, kde jste přístroj zakoupili, nebo napište e-mailovou zprávu na adresu:
Support@BenQ.com
28 Odstraňování závad
10. Podporované provozní režimy
Vstupní zobrazovací režim (vstupní časování)
Rozlišení Horizontální
frekvence (kHz)
640 x 350 31.47(P) 70.08(N) 25.17 DOS
720 x 400 31.47(N) 70.08(P) 28.32 DOS
640 x 480 31.47(N) 60.00(N) 25.18 DOS
640 x 480 35.00(N) 61.00(N) 30.24 Macintosh
640 x 480 37.86(N) 72.80(N) 31.50 VESA
640 x 480 37.50(N) 75.00(N) 31.50 VESA
800 x 600 37.88(P) 60.32(P) 40.00 VESA
800 x 600 48.08(P) 72.19(P) 50.00 VESA
800 x 600 46.87(P) 75.00(P) 49.50 VESA
832 x 624 49.72(N) 74.55(N) 57.29 Macintosh
1024 x 768 48.36(N) 60.00(N) 65.00 VESA
1024 x 768 56.48(N) 70.10(N) 75.00 VESA
1024 x 768 60.02(P) 75.00(P) 78.75 VESA
1024 x 768 60.24(N) 74.93(N) 80.00 Macintosh
Vertikální
frekvence (Hz)
Frekvence
obrazových bodů
(pixelů) (MHz)
Komentář
• Režimy, neuvedené v této tabulce, nemusejí být podporovány. Pro docílení optimálního
obrazu vám doporučujeme zvolit některý režim z výše uvedené tabulky.
• K dispozici je 14 dostupných režimů, které jsou kompatibilní s operačním systémem
Windows.
• K roztrhání obrazu může docházet v důsledku rozdílů ve frekvencích signálů u grafických
karet VGA, které neodpovídají obvyklým normám. To však nepředstavuje žádnou chybu.
Tuto situaci můžete zlepšit změnou automatického nastavení, nebo manuální změnou
nastavení fáze
a frekvence obrazových hodin prostřednictvím nabídky “Geometry”.
• Při vypínání monitoru se na obrazovce mohou objevit rušivé čáry. Tímto úkazem se však
nemusíte zabývat, protože je zcela normální.
• Pro prodloužení provozní životnosti přístroje vám doporučujeme, abyste používali funkci pro
řízení spotřeby svého počítače.
29 Podporované provozní režimy
11. Technické údaje
Model
Ttyp displeje
Sledovatelná úhlopříčka
Nativní (maximální) rozlišení
Barvy
Kontrast / Jas
Doba odezvy
Úhel sledování (zleva/zprava,
shora/dolů)
Řádková frekvence
Obrazová frekvence
Kontrola nastavení obrazu
Ovládací prvky
Funkce
FP51G
+
15.0" , aktivní, TFT
38.1 cm
1,024 x 768
16,2 miliónu
700:1 / 250 cd/m
2
8 ms
140, 130 (CR=10)
31 - 83 kHz Multi-frekvenční monitor
režimy 56 - 76 Hz v rozmezí těchto parametrů
Analogová, OSD technologie, i key
(automatické seřizování obrazu)
5 tlačítek a tlačítko i key.
Kontrast, jas, vertikální a horizontální poloha
obrazu, fáze, hodiny obrazových bodů (pixelů),
vyvážení barev, barevná paleta, volba jazyka (8
jazyků nabídky na obrazovce - OSD), poloha
nabídky na obrazovce (OSD), stavový indikátor
Řízení spotřeby
Maximální odběr (příkon)
Režim úspory energie
Vstupní signál
Synchronizace
VESA DPMS, EPA
30 W
< 1 W
RGB analogová 0,7 Vš-š / 75 Ohmů kladných
Oddělené zapojení TTL signálu, 15-kolíkový
kabel mini D-sub
Teplota (provozní)
Vlhkost vzduchu (provozní)
0°C - 40°C
10% - 90%
Certifikace TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC
Class B, ISO 13406-2, VCCI, CB Report, CE,
C-Tick, BSMI, Fimko, GOST, CSAUS, CCC,
SASO, PSB, Green Mark, MIC, EPA
30 Technické údaje
Provozní napětí
Napájecí zdroj s automatickým přepínáním,
100-240 V, 50-60 Hz
Rozměry (V x Š x H)
Hmotnost
338 x 331 x 136 mm
3,7 kg
31 Technické údaje
Loading...
