BenQ FP241W User Manual [nl]
FP241W
24" breedbeeld LCD-monitor
Gebruikershandleiding
Copyright
i
Copyright © 2006 BenQ Corporation. Alle rechten voorbehouden. Niets uit deze documentatie
mag zonder de voorafgaande schriftelijke toestemming van BenQ Corporation worden
gereproduceerd, uitgezonden, overgezet, opgeslagen in een gegevensopvraagsysteem of vertaald
naar welke taal of computertaal dan ook, in welke vorm of op welke wijze dan ook, hetzij
elektronisch, mechanisch, magnetisch, optisch, chemisch, handmatig of op andere wijze.
Disclaimer
BenQ Corporation aanvaardt geen aansprakelijkheid en verleent geen garanties, hetzij
nadrukkelijk of stilzwijgend, met betrekking tot de inhoud van deze documentatie en aanvaardt
geen enkele impliciete aansprakelijkheid ten aanzien van verkoopbaarheid of geschiktheid voor
enig bepaald doel. Daarnaast behoudt BenQ Corporation zich het recht voor deze publicatie te
wijzigen en periodiek wijzigingen in de inhoud aan te brengen zonder de verplichting van BenQ
Corporation om enige persoon op de hoogte te brengen van dergelijke revisies of wijzigingen.
Voor de beste prestaties en een lange levensduur van uw
monitor adviseren wij u deze veiligheidsinstructies op te volgen
Netspanningsveiligheid
• De netstekker isoleert dit apparaat van de netspanning.
• Voor dit apparaat fungeert het netsnoer als netspanningsschakelaar. Het stopcontact dient zich in
de buurt van het apparaat te bevinden en gemakkelijk toegankelijk te zijn.
• Zorg ervoor dat de gegevens van de netspanning overeenkomen met de gegevens op het
identificatieplaatje. Bent u er niet zeker van welke soort netspanning beschikbaar is, neem dan
contact op met uw dealer of uw energieleverancier.
Onderhoud en reiniging
• Reinigen. Haal de stekker van de monitor altijd uit het stopcontact voordat u het apparaat gaat
reinigen. Reinig het oppervlak van de LCD monitor met een niet-pluizende, zachte doek. Vermijd
het gebruik van vloeibare reinigingsmiddelen, reinigingsmiddelen in spuitbussen of glasreinigers.
• De sleuven en openingen aan de achterzijde en de bovenkant van de behuizing zijn voor ventilatie
bedoeld. Zorg ervoor dat deze niet bedekt of afgesloten worden. Plaats uw monitor nooit in de
buurt van of op een verwarming of andere warmtebron. Bouw het product niet in tenzij er een
deugdelijke ventilatie aanwezig is.
• Plaats geen voorwerpen in en/of mors geen water of andere vloeistoffen op dit product.
Service
• Probeer dit product niet zelf te repareren. Door het openen of verwijderen van de behuizing kunt
u blootgesteld worden aan gevaarlijke spanningen of andere risico's. Wanneer er sprake is van enig
hierboven vermeld verkeerd gebruik of van een ander ongeluk zoals het vallen of het verkeerd
behandelen van het product, neem dan contact op met een geautoriseerd service center.
2
Inhoudsopgave
Voor u begint ........................................................................................................................4
De monitor leren kennen ..................................................................................................... 6
Voorkant ......................................................................................................................6
Achterkant (1) .............................................................................................................6
Achterkant (2): locaties van stekkers & aansluitingen ...............................................7
Rechterkant ..................................................................................................................7
De monitor in elkaar zetten ................................................................................................. 8
De hoogte en hoek van de monitor aanpassen ........................................................12
De monitor draaien (optioneel) ...............................................................................13
Het meeste uit uw BenQ monitor halen ........................................................................... 16
Installatie van de monitor op een nieuwe computer ...............................................17
Aanpassen van de monitor op een bestaande computer .........................................18
Hoe te installeren op Windows Vista systemen .......................................................19
Installatie op Windows XP systemen .......................................................................20
Instellen van de schermresolutie ........................................................................................ 22
Instelling van de beeldherhalingsfrequentie ...................................................................... 23
Beeldoptimalisering ............................................................................................................24
Het aanpassen van de monitor ..........................................................................................25
Het bediedingspaneel ................................................................................................25
OSD (On Screen Display) menustructuur ..............................................................26
Sneltoetsmodus ..........................................................................................................28
Hoofdmenu-modus ..................................................................................................31
Problemen oplossen ...........................................................................................................44
Veelgestelde vragen (FAQ) ........................................................................................44
Meer hulp nodig? .......................................................................................................45
Ondersteunde PC-timings .................................................................................................46
Specificaties ......................................................................................................................... 47
Inhoudsopgave 3
1. Voor u begint
De FP241W biedt optimale beeldkwaliteit op een videoresolutie van 1920 x 1200. Zorg dat uw
grafische kaart een resulotie van 1920 x 1200 ondersteunt.
Let er bij het uitpakken op dat u de volgende items ontvangen heeft. Indien een van de items
ontbreekt of beschadigd is, neem dan contact op met uw leverancier waar u het apparaat gekocht
heeft.
BenQ LCD monitor
Monitorvoet
Beknopte handleiding
CD-rom
Netsnoer
(Beeld kan verschillen per product per
regio)
4 Voor u begint
Signaalkabel: D-Sub
Signaalkabel: DVI-D (optioneel)
USB kabel (optioneel)
Webcam (optioneel)
Bewaar de doos en het verpakkingsmateriaal voor het geval dat u de monitor later nog eens moet
vervoeren. Het piepschuim is ideaal als bescherming tijdens het transport.
5 Voor u begint
2. De monitor leren kennen
Vo o r ka n t
Achterkant (1)
6 De monitor leren kennen
1. USB-poort voor optionele webcam
2. USB-poorten voor aansluitingen op de ingebouwde
USB-hub
3. Kabelhouder
4. Afsluiten / ontgrendelen knop
Achterkant (2): locaties van stekkers & aansluitingen
1. Stroomaansluiting 5. Component ingangen
2. DVI-D ingang 6. Composiet ingang
3. HDMI ingang 7. S-Video ingang
4. D-Sub ingang 8. USB-hub voor aansluiting op
USB-port van een computer
Rechterkant

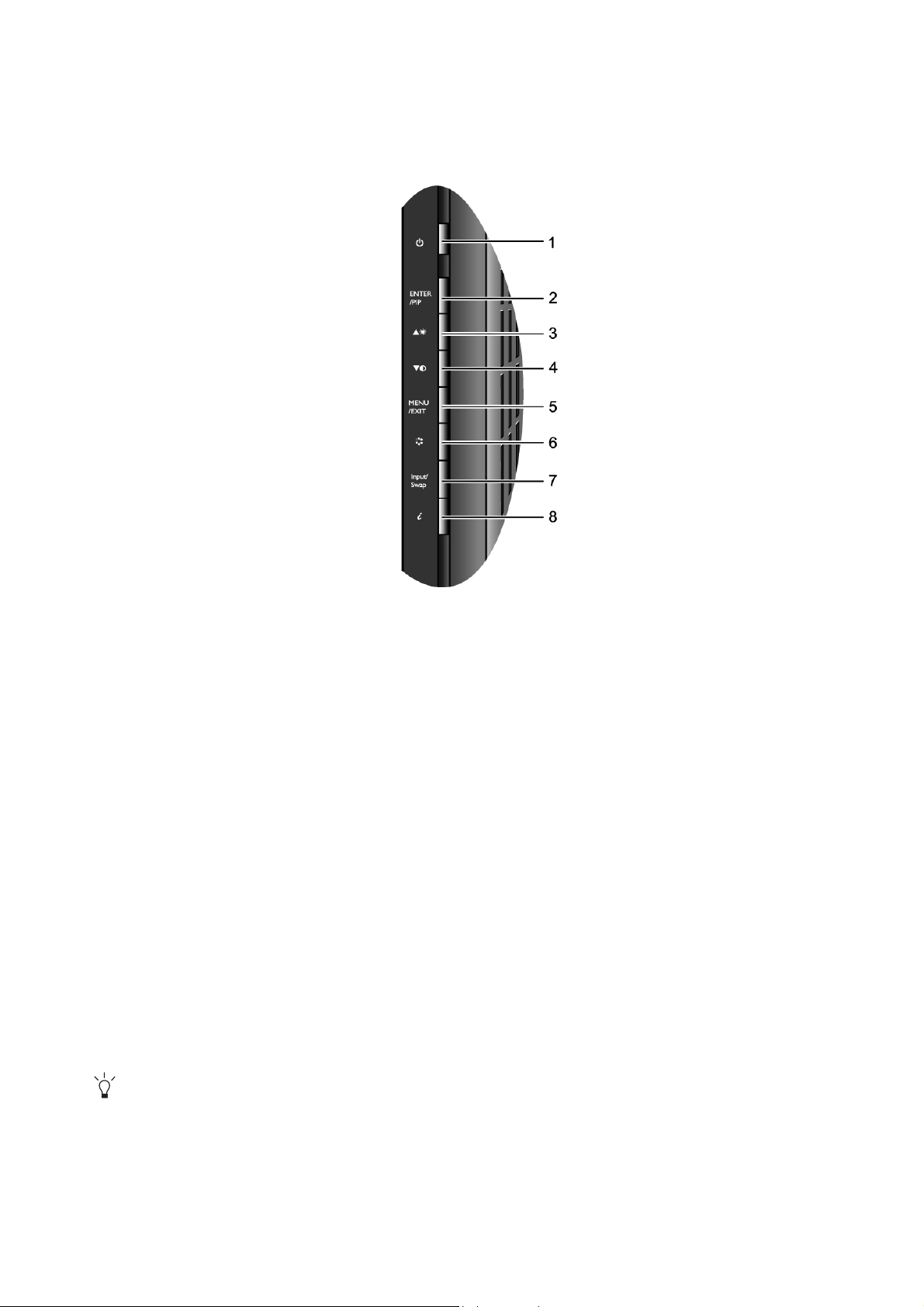

1. Aan / uit 5. MENU / EXIT
2. ENTER / PIP 6. Modus
3. t / Helderheid
4. u/ Contrast
Voor meer informatie over deze toetsen, zie Het bediedingspaneel op pagina 25.
7. Input / Swap (Ingang / Wisselen)
i
key
8.
7 De monitor leren kennen
3. De monitor in elkaar zetten
Mocht de computer zijn ingeschakeld, zet deze dan uit voordat u verder gaat.
Wacht met het plaatsen van de stroomkabel of het inschakelen van de monitor totdat u hiertoe de
instructie krijgt.
1. Pak de monitorvoet uit de verpakking en plaats deze
op een recht oppervlak.
2. Maak de monitor vast aan de voet zodat deze vastzit.
Plaats de groeven aan de achterkant van de monitor tegen
de uitsteeksels op de monitorvoet, en duw vervolgens de
monitor naar voren totdat u een klik hoort.
3. Trek de monitor helemaal uit en kantel hem om te
draaien.
De monitor staat nu in de laagste positie en u dient te
drukken op de knop Afsluiten / ontgrendelen aan de
onderkant van de voet om de monitor in de hoogste positie te plaatsen.
8 De monitor in elkaar zetten
Kantel vervolgens de monitor.
Om te voorkomen dat de rand van het LCD-scherm
de monitorvoet raakt tijdens het draaien, trekt u de
monitor helemaal naar boven naar de hoogste positie
voordat u het scherm draait.
Draai de monitor 90 graden tegen de wijzers van de klin in
(vanaf de achterkant) zoals is geïllustreerd.
Wilt u de monitor in een verticale positie (portretstand)
gebruiken, zie De monitor draaien (optioneel) op
pagina 13 voor meer informatie.
9 De monitor in elkaar zetten
4. De PC videokabel aansluiten.
Gebruik niet tegelijk een DVI-D-kabel en D-Sub-kabel op
dezelfde PC. De enige situatie waarin beide kabels
kunnen worden gebruikt is als ze op twee verschillende
PC's met correcte videosystemen worden gebruikt.
Steek het ene uiteinde van de DVI-D kabel in de DVI-D
aansluiting van uw monitor en het andere uiteinde in de
DVI-D poort van uw computer. (optioneel).
Het DVI-D systeem wordt gebruikt voor een
rechtstreekse digitale verbinding tussen de videobron
en digitale LCD-monitors of -projectors. Digitale
videosignalen geven een superieure beeldkwaliteit in
vergelijking met analoge videosignalen.
Verbind de connector van de D-Sub kabel (het uiteinde
zonder de ferrietkern) met de D-Sub aansluiting van de
monitor. Verbind de andere connector van de D-Sub kabel
(het uiteinde met de ferrietkern) met de video D-Sub
aansluiting van uw computer.
Of
Of
Draai de op de connectoren aanwezige schroeven vast om
te voorkomen dat de connectoren tijdens het gebruik per
ongeluk losraken.
5. De USB-kabel op de hub aansluiten.
Gebruik de USB-kabel om de USB-aansluiting op de
achterkant van de monitor te verbinden met een
USB-poort op de computer.
10 De monitor in elkaar zetten
6. De stroomkabel aansluiten op de monitor.
Steek het ene eind van de stroomkabel in de aansluiting
'POWER IN' aan de achterkant van de monitor. Steek het
andere eind nog niet in een stopcontact.
7. De monitor terugdraaien.
Draai de monitor 90 graden met de wijzers van de klok
mee (vanaf de achterkant) zoals geïllustreerd, en draai de
monitor in de gewenste hoek.
Plaats de monitor zodanig en in zo'n hoek dat
ongewenste weerspiegelingen van lichtbronnen tot een
minimum worden beperkt.
8. Leg de kabels door de kabelhouder.
Neem de kabels bijeen en trek ze door de kabelhouder aan
de achterkant van de monitorvoet.
11 De monitor in elkaar zetten
9. De stroom inschakelen.
Steek het ander eind van de stroomkabel in een naburig
stopcontact.
Beeld kan verschillen per product per regio.
Schakel de monitor in door op de aan/uit-toets bovenaan
in de rij toetsen op de rechterrand van de monitor te
drukken.
Schakel ook de computer in, en volg de instructies in Deel
4:
Het meeste uit uw BenQ monitor halen op pagina 16
om de monitorsoftware te installeren.
De hoogte en hoek van de monitor aanpassen
De hoogte van de monitor aanpassen
Til het beeldscherm rustig op en trek de voet uit in de gewenste hoogte. De voet kan maximaal
130mm worden uitgetrokken.
Als de monitor in de laagste positie vast zit, druk dan op de knop Afsluiten / ontgrendelen.
12 De monitor in elkaar zetten
De hoek van de monitor aanpassen
Voor het comfortabel bekijken van afbeeldingen op het scherm kunt u de monitor niet alleen 20
graden naar boven en 5 graden naar beneden kantelen, maar kunt u de monitor ook nog eens 45
graden naar links of rechts draaien.
De monitor draaien (optioneel)
De LCD-monitor ondersteunt weergave in de portretstand, zodat u uw specifieke
desktopapplicatie op het scherm kunt passen zonder dat u het beeld naar beneden hoeft te
schuiven.
Voordat u het scherm in de portretstand draait, installeert u eerst de Pivot software van de
bijgesloten CD.
De Pivot software installeren
1. Open het bestand START_PIVOT.EXE in de map met de naam Pivot op de bijgesloten CD.
2. Volg de instructies op het scherm om de software te installeren.
3. Nadat het systeem opnieuw is opgestart, ziet u het pictogram Pivot Software Control in
het systeemvak. Klik op het pictogram en kies 90 graden draaien, , om het beeld te
draaien. U kunt deze actie annuleren door 0 graden draaien te kiezen .
4. Schakel de stroom uit en volg onderstaande stappen.
13 De monitor in elkaar zetten
Het beeldscherm draaien
1. Trek de monitor helemaal uit en kantel deze.
Til het beeldscherm rustig op en trek de voet uit tot de
maximum hoogte is bereikt.
Als de monitor nu in de laagste positie staat, dient u te
drukken op de knop Afsluiten / ontgrendelen aan de
onderkant van de voet om de monitor in de hoogste positie
te kunnen plaatsen.
De voet moet in de hoogte worden uitgetrokken zodat de
monitor van de landschapstand in de portretstand kan
worden gedraaid.
Kantel vervolgens de monitor.
2. Draai de monitor 90 graden met de wijzers van de
klok mee zoals is geïllustreerd.
Om te voorkomen dat de rand van het LCD-scherm
de monitorvoet raakt tijdens het draaien, trekt u de
monitor helemaal naar boven naar de hoogste positie
voordat u het scherm draait.
14 De monitor in elkaar zetten
3. Zet de monitor in de gewenste kijkhoek.
15 De monitor in elkaar zetten
Loading...
