FP2091
LCD-Farbmonitor
20,0" LCD-Bildschirmgröße
Benutzerhandbuch
Willkommen
Copyright
i
Copyright © 2005 BenQ Corporation. Alle Rechte vorbehalten. Diese Veröffentlichung darf nicht
ohne die vorherige schriftliche Genehmigung von BenQ Corporation in irgendeiner Form oder
durch elektronische, mechanische, magnetische, optische, chemische, manuelle oder andere Mittel
reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in
irgendeine Sprache oder Computersprache übersetzt werden.
Ausschlusserklärung
ii
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses
Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der
Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese
Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.
Bitte befolgen Sie diese Sicherheitshinweise, um die
optimale Leistungsfähigkeit und die maximale
Lebensdauer Ihres Monitors zu erreichen.
iii
Sicherheitshinweise zur Stromversorgung
• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.
• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der
Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht
zugänglich sein.
• Dieses Gerät darf nur an einem Stromnetz betrieben werden, das den Angaben auf dem
Markierungsetikett entspricht. Wenn Sie nicht sicher sind, ob diese Anforderungen erfüllt sind,
wenden Sie sich an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.
iv
Reinigung und Pflege
• Reinigung Ziehen Sie vor der Reinigung den Netzstecker des Monitors aus der Steckdose. Reinigen
Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine
aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.
• Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht
blockiert oder abgedeckt werden. Der Monitor darf nur dann in der Nähe von oder über
Heizkörpern bzw. Wärmequellen aufgestellt oder in Gehäuse eingebaut werden, wenn eine
ausreichende Lüftung gewährleistet ist.
• In das Innere dieses Geräts dürfen keine Gegenstände oder Flüssigkeiten gelangen.
War tun g
v
• Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses
gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs
(siehe oben) oder eines Unfalls (z. B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie
sich zur Wartung an qualifiziertes Wartungspersonal.
2
i
Inhaltsverzeichnis
Erste Schritte ......................................................................................................................... 5
Monitoransicht und Anschlüsse .......................................................................................... 7
Frontansicht .................................................................................................................7
Rückansicht (1) ............................................................................................................7
Rückansicht (2): Position der Anschlüsse ..................................................................8
Installation der Monitor-Hardware .................................................................................... 9
Einstellen des Monitors .............................................................................................11
Optimale Benutzung des BenQ-Monitors ........................................................................ 13
Installation auf einem neuen Computer ..................................................................14
Aktualisierung des Treibers auf einem bereits installierten Computer ..................15
Den Assistent für Gerätetreiber-Updates starten .....................................................16
Den Assistent für Gerätetreiber-Updates abschließen ............................................17
Die Bildschirmauflösung verändern .................................................................................. 19
Unter Windows können Sie die Auflösung folgendermaßen ändern: ...................19
Die Wiederholfrequenz verändern .................................................................................... 20
Unter Windows können Sie die Wiederholfrequenz folgendermaßen ändern: ....20
Die Darstellung optimieren ...............................................................................................21
Einstellen des Monitors ...................................................................................................... 22
Funktionen an der Bedienkonsole ............................................................................22
Hotkey-Modus ...........................................................................................................23
Hauptmenümodus ....................................................................................................23
Fehlerbehebung .................................................................................................................. 32
Häufig gestellte Fragen (FAQ) ..................................................................................32
Weitere Hilfe ..............................................................................................................33
Unterstützte Betriebsmodi .................................................................................................34
Technische Daten ...............................................................................................................36
Inhaltsverzeichnis 3
Inhaltsverzeichnis4
Erste Schritte
1
Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile
des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei
dem Sie die Ware gekauft haben.
BenQ LCD-Monitor
Monitorfuß
Schnellstartanleitung
CD-ROM
Netzkabel
Adapter
1
0
0
.
1
0
A
0
L
.
3
5
:
N
/
P
5 Erste Schritte
USB-Kabel
Signalkabel: D-Sub
Signalkabel: DVI-D
Audiokabel (optional)
Lautsprechereinheit: SRS (Optional)
Webcam (Optional)
6 Erste Schritte
2
Monitoransicht und Anschlüsse
Frontansicht
Rückansicht (1)
7 Monitoransicht und Anschlüsse
Rückansicht (2): Position der Anschlüsse
1 2 3 4 5 6 7
1. Netzanschlusseingangsbuchse
2. Composite Video-Eingang
3. S-Video-Eingang
4. DVI-D-Anschluss
5. D-Sub-Anschluss
6. Audio-Anschluss
7. USB-Anschlüsse
8 Monitoransicht und Anschlüsse
3
Installation der Monitor-Hardware
Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.
Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch
für das Anschalten des Monitors.
1. Packen Sie das Paket aus, und stellen Sie den Monitorfuß ordnungsgemäß auf
2. Richten Sie die Schlitze am Monitor an den
Aussparungen am Monitorfuß aus
3. Platzieren Sie den Monitor auf dem Monitorfuß, und
schieben Sie den Monitor nach vorn, bis Sie ein
klickendes Geräusch hören.
9 Installation der Monitor-Hardware
4. Schließen Sie ein Ende des D-Sub-Kabels an den
Monitor und das andere Ende an den Computer an.
5. Schließen Sie ein Ende des DVI-D-Kabels an den
Monitor und das andere Ende an den Signalanschluss
des Computers an. (Optional)
6. Schließen Sie ein Ende des USB-Kabels an die zweite
Buchse (von rechts) am Monitor und das andere
Ende an den Computer an.
7. Schließen Sie das Netzkabel an den Monitor an.
8. Leiten Sie alle Kabel, wie abgebildet, durch den
Kabelträger.
9. Stecken Sie das andere Ende des Netzkabels in eine
Netzsteckdose in der Nähe.
10. Drücken Sie den Netzschalter an der Seite des
Monitors. Die Betriebsanzeige leuchtet.
10 Installation der Monitor-Hardware
Einstellen des Monitors
Monitorhöhe
Um ein Herausspringen aus dem Monitorfuß zu verhindern, halten Sie die Oberkante des
Monitorfußes gedrückt, während Sie zum Einstellen der gewünschten Höhe die Entriegelungstaste
drücken.
Monitorwinkel
11 Installation der Monitor-Hardware
Anpassen der Monitorausrichtung
Drücken Sie beim Drehen den Monitor nach vorn oder heben Sie den Monitor an, um
Beschädigungen am Monitorfuß zu vermeiden.
12 Installation der Monitor-Hardware
4
Optimale Benutzung des BenQ-Monitors
Ihr BenQ FP2091 LCD Monitor ist ein Gerät, das dem neuesten Stand der Technik entspricht. Er
ist nicht nur mit der neuesten LCD-Bildschirmtechnologie, die im Moment auf dem Markt
erhältlich ist, ausgerüstet, sondern auch mit einem eingebauten 3-fach USB 2.0 Hub. Der Hub
nimmt nur einen USB 2.0 Anschluss an Ihrem Computer in Anspruch (was bedeutet, dass Sie die
übrigen für andere Geräte benutzen können), und Sie können ihn einfach für Ihre anderen
USB-Geräte benutzen, da er leicht erreichbar ist.
Sie können gleichzeitig z.B. eine USB-Tastatur, eine USB-Maus und eine USB-WebCam im
USB-Hub anschließen. Oder, wenn Sie die Tastatur und die Maus direkt an Ihrem Computer
anschließen, können Sie Ihre USB-Digitalkamera, Ihre USB-Digitalvideokamera, Ihren
USB-Reader, USB-Drucker, USB-Speicherstick oder andere USB-Geräte an den USB-Anschlüssen
des Monitors, anschließen.
Sie müssen nur die Monitorkabel, wie im Abschnitt 3 erklärt, anschließen. Zur Installation der
Monitor-Hardware schalten Sie den Computer und den Monitor ein. Sie können dann sofort im
Plug-und-Play-Verfahren unter Windows beginnen, um über USB an den Hub Ihres BenQ
LCD-Monitors anzuschließen.
Windows 2000 und alle späteren Versionen unterstützen USB. USB-Geräte werden automatisch
erkannt und die für den Betrieb der Geräte notwendigen Treiber installiert. Wenn für Ihr
USB-Gerät vom Hersteller ein Treiber oder eine Anwendersoftware mitgeliefert wurde, müssen Sie
Windows nur mitteilen, wo sich dieser Treiber befindet, und Windows wird ihn für Sie
installieren.
Sie sollten die auf der CD-ROM mitgelieferte Treibersoftware für den BenQ LCD-Monitor
installieren, damit Sie den größten Nutzen von Ihrem BenQ Farb-LCD-Monitor haben.
Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt,
welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu
installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den
Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware)
oder, ob Sie eine bereits eingerichtete Installation aktualisieren (also ob schon eine Monitor
Treibersoftware existiert) wollen.
Egal welcher Fall zutrifft, das nächste Mal, wenn Sie Ihren Computer einschalten (nachdem Sie
Ihren Monitor am Computer angeschlossen haben), wird Windows Ihre neue (oder eine andere)
Hardware automatisch erkennen und startet seinen Neue Hardware gefunden Assistenten.
Folgen Sie den Anweisungen des Assistenten, bis Sie aufgefordert werden, ein Monitormodell
auszuwählen. Klicken Sie nun auf die Schaltfläche Diskette, und legen Sie die BenQ LCD-Monitor
CD-Rom ein. Wählen Sie dort das passende Monitormodell aus. Folgen Sie den detaillierten
Anweisungen für die automatische (neu) oder aktualisierte (bereits vorhanden) Installation. Siehe:
• Installation auf einem neuen Computer auf Seite 14
• Aktualisierung des Treibers auf einem bereits installierten Computer auf Seite 15
Wenn Sie einen Benutzernamen und ein Passwort benötigen, um sich bei Ihrem Windows
System anzumelden, dann müssen Sie Administratorenrechte haben, um die Treibersoftware
installieren zu können. Wenn Ihr Computer an ein Netzwerk angeschlossen ist, könnten die
Sicherheitseinstellungen des Netzwerkes Sie davon abhalten, die Software auf Ihrem
Computer zu installieren.
13 Optimale Benutzung des BenQ-Monitors
Installation auf einem neuen Computer
Diese Anweisungen beschreiben, wie die BenQ LCD-Monitortreibersoftware auf einem neuen
Computer installiert wird, auf dem noch nie ein Monitortreiber installiert war. Diese
Anweisungen können nur dann angewendet werden, wenn der Computer noch nie gebraucht
wurde, und wenn der BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll.
Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in
Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor
installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt
dessen den Anweisungen für Aktualisierung des Treibers auf einem bereits installierten Computer
folgen.
1. Folgen Sie den Anweisungen in Kapitel 3: Installation der Monitor-Hardware.
Wenn Windows (2000 oder spätere Versionen) startet, wird es den neuen Monitor erkennen und den
Neue Hardware gefunden Assistenten starten. Folgen Sie den Anweisungen, bis die Option Tre i be r f ü r
Hardwarekomponente installieren erscheint.
2. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein.
3. Markieren Sie die Option Einen passenden Treiber suchen, und klicken Sie auf Wei te r.
4. Markieren Sie die Option CD-ROM-Laufwerk (alle anderen Optionen dürfen nicht markiert
sein), und klicken Sie Wei t er.
5. Überprüfen Sie, ob der Assistent den korrekten Namen des Monitors "BenQ FP2091” anzeigt,
und klicken Sie dann auf Weiter .
6. Klicken Sie auf Fertig stellen.
Falls Windows noch andere Geräte findet, die installiert werden müssen, wird Windows diese auch
automatisch installieren. Wenn Sie das USB 2.0 Hub-Kabel an einem USB 2.0 Anschluss an Ihrem
Computer angeschlossen haben, wird Windows es automatisch erkennen und wird den dazu
gehörigen Treiber installieren. Weiter brauchen Sie nichts zu tun. Der Hub funktioniert.
7. Starten Sie den Computer neu.
14 Optimale Benutzung des BenQ-Monitors
Aktualisierung des Treibers auf einem bereits installierten Computer
Diese Anweisungen beschreiben die manuelle Aktualisierung eines bereits existierenden
Monitortreibers auf einem Computer, auf dem Microsoft Windows installiert ist. Diese
Anweisungen wurden mit Windows 98, Windows ME, Windows 2000 und Windows XP Systemen
getestet (und werden deswegen nur dafür empfohlen). Die beschriebene Vorgehensweise könnte
auch mit anderen Versionen von Windows funktionieren; als das Programm geschrieben wurde,
hat BenQ jedoch keine Tests an anderen Windows-Versionen durchgeführt. Wir können daher
nicht garantieren, dass die beschriebene Vorgehensweise funktioniert.
Um den Monitortreiber zu installieren, müssen Sie die Informationsdatei (.inf) für das
angeschlossene Monitormodell auf der BenQ LCD-Monitor CD-ROM auswählen. Windows wird
dann die entsprechenden Treiberdateien von der CD installieren. Sie müssen nur das richtige
Verzeichnis angeben. Windows hat einen Assistent für Gerätetreiber-Updates, der Sie automatisch
durch die Dateiauswahl und den Installationsprozess führt.
15 Optimale Benutzung des BenQ-Monitors
Den Assistent für Gerätetreiber-Updates starten
1. Öffnen Sie Anzeige.
Der schnellste Weg zur Anzeige führt über die Windows-Arbeitsoberfläche.
Klicken Sie mit der rechten Maustaste auf die Windows-Arbeitsoberfläche, und wählen Sie im
Kontext-Menü den Eintrag Eigenschaften aus.
Alternativ dazu können Sie das Windows-Menü Eigenschaften anzeigen auch in der Systemsteuerung
finden.
Je nach Windows-Version kann die Systemsteuerung an einer anderen Stelle platziert sein.
Bei Windows 98, ME und Windows 2000 ist die Systemsteuerung unter den Einstellungen zu finden.
Klicken Sie Start | Einstellungen | Systemsteuerung | Anzeige.
In der Windows XP Version finden Sie die Systemsteuerung direkt im Startmenü. Die Menüoptionen,
die angezeigt werden, richten sich nach der Ansicht, die auf dem Computer ausgewählt wurde.
• Klicken Sie in der klassischen Windows Ansicht auf Start | Systemsteuerung | Anzeige.
• In der Kategorie-Ansicht klicken Sie auf Start | Systemsteuerung | Bildschirm |
Bildschirmauflösung ändern.
Das Fenster Eigenschaften wird geöffnet.
2. Klicken Sie auf die Registerkarte Einstellungen, und betätigen Sie dann die Schaltfläche
Erweitert.
Das Fenster Erweiterte Anzeigeeigenschaften wird geöffnet.
3. Klicken Sie in Windows 2000 oder XP auf die Registerkarte Bildschirm und die Schaltfläche
Einstellungen.
Das Fenster Eigenschaften wird geöffnet.
Klicken Sie in Windows 98 oder ME auf die Registerkarte Bildschirm und die Schaltfläche ändern.
Dies bringt Sie direkt zum Assistenten für Gerätetreiber-Updates, der folgende Schritt wird dann
übersprungen.
4. Klicken Sie in Windows 2000 oder XP auf die Registerkarte Treiber und die Schaltfläche
Treiber aktualisieren. Der Assistent für Gerätetreiber-Updates wird dann gestartet.
Siehe Den Assistent für Gerätetreiber-Updates abschließen.
16 Optimale Benutzung des BenQ-Monitors
Den Assistent für Gerätetreiber-Updates abschließen
1. Legen Sie die BenQ LCD-Monitor CD-ROM ein, die mit Ihrem Bildschirm ausgeliefert
wurde.
Legen Sie die CD-ROM in ein CD-Laufwerk auf dem Computer ein, an dem Ihr Monitor
angeschlossen ist.
Der "Autorun! L-Sprachauswahldialog" erscheint in Ihrem Internetbrowser.
Sie können jetzt eine Sprache auswählen und die Online-Version dieser Betriebsanleitung im
folgenden Fenster lesen.
Falls Sie Offline arbeiten wollen, können Sie die Betriebsanleitung auch ausdrucken. Wenn Sie damit
fertig sind, betätigen Sie die Schaltfläche Abbrechen. Der Internetbrowser wird vom "Assistent für
Gerätetreiber-Updates” nicht benötigt.
2. Starten Sie den Windows Assistent für Gerätetreiber-Updates, und klicken Sie auf We it e r.
Siehe Den Assistent für Gerätetreiber-Updates starten, auf der vorigen Seite.
3. Markieren Sie die Option Nicht suchen. Ich möchte den zu installierenden Treiber auswählen.
und klicken Sie anschließen auf Wei te r.
4. Klicken Sie dann auf die Schaltfläche Diskette.
Das Fenster Von Diskette installieren wird geöffnet.
5. Klicken Sie auf Durchsuchen, und selektieren Sie die BenQ LCD-Monitor CD-ROM.
Dies ist die CD, die Sie bereits geladen haben. Das CD-Laufwerk hat einen
Windows-Laufwerksbuchstaben (wie z.B. D: oder E: oder F:). Wählen Sie den Laufwerksbuchstaben
des Laufwerks aus, in das Sie die CD eingelegt haben.
6. Doppelklicken Sie auf das Verzeichnis "Treiber".
Der Inhalt des Verzeichnisses "Treiber” wird angezeigt.
7. Klicken Sie auf die Schaltfläche öffnen.
Dies bringt Sie zum Dialog Von Diskette installieren zurück, und das BenQ LCD-Monitor CD
"Treiber"-Verzeichnis wird in das Feld "Herstellerdatei kopieren von:" eingetragen. In dem Feld
erscheint ein Eintrag, der z.B. "D:\Driver", oder "E:\Driver" oder "F:\Driver" lautet.
8. Klicken Sie auf die Schaltfläche OK.
Dies bringt Sie zum Assistent für Gerätetreiber-Updates zurück.
9. Wählen Sie die Datei BenQ FP2091 aus, und klicken Sie auf die Schaltfläche Wei t er.
10. Klicken Sie auf die Schaltfläche We it er.
Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert.
11. Klicken Sie auf Fertig stellen.
Unter Windows 2000 oder XP schließen dies den Assistenten und bringt Sie zum Fenster
Bildschirmeigenschaften zurück, das jetzt BenQ FP2091 Eigenschaften benannt ist.
Unter Windows 98 oder ME bringt es Sie zu den Erweiterten Bildschirmeigenschaften zurück.
In diesem Dialog können Sie verschiedene Bildschirmeigenschaften anpassen, falls Sie dies wünschen.
Mehr Informationen finden Sie unter Die Wiederholfrequenz verändern.
17 Optimale Benutzung des BenQ-Monitors
12. In Windows 2000 oder XP klicken Sie jetzt auf Schließen.
Dies schließt den Dialog BenQ FP2091 Eigenschaften und bringt Sie zum Dialog Erweiterte
Anzeigeeinstellungen zurück.
In diesem Dialog können Sie verschiedene Bildschirmeigenschaften anpassen, falls Sie dies wünschen.
Mehr Informationen finden Sie unter Die Wiederholfrequenz verändern.
13. In Windows 2000 oder XP klicken Sie jetzt auf OK oder in Windows 98 oder ME auf
Schließen.
Dies schließt den Dialog Erweiterte Anzeigeeinstellungen und bringt Sie zum Dialog Eigenschaften
von Anzeige zurück.
Hier können Sie jetzt die Auflösung des Bildschirms verändern.
Mehr Informationen finden Sie unter Die Bildschirmauflösung verändern.
14. Klicken Sie dann auf OK.
Diese Aktion schließt den Dialog Eigenschaften von Anzeige. Falls Sie die Einstellung der
Bildschirmauflösung verändert haben, werden Sie unter Windows 2000 oder XP aufgefordert, diese
Einstellungen zu bestätigen und zu übernehmen. Klicken Sie dazu zuerst auf OK und dann auf Ja.
Unter Windows 98 oder ME werden Sie gefragt, ob die Einstellungen übernommen werden sollen und
das System deswegen neu gestartet werden soll. In diesem Fall sollten Sie sich dafür entscheiden das
System neu zu starten, dabei werden nämlich die neuen Treiber geladen.
18 Optimale Benutzung des BenQ-Monitors
5
Die Bildschirmauflösung verändern
Bedingt durch seine Technologie liefert ein LCD-Bildschirm immer eine festgelegte
Bildschirmauflösung. Das bestmögliche Bild bietet der FP2091 bei einer Auflösung von 1600x1200
Pixel. Diese Auflösung wird "native Auflösung" oder maximale Auflösung genannt. Sie bietet das
klarste Bild. Niedrigere Auflösungen werden über einen Interpolationsschaltkreis als Vollbild
angezeigt. Diese interpolierte Darstellung ist jedoch nicht fehlerfrei.
Wenn Sie also alle Vorzüge der LCD-Technologie genießen wollen, sollten Sie die native
Auflösung von 1600x1200 Pixel verwenden.
Unter Windows können Sie die Auflösung folgendermaßen ändern:
1. Öffnen Sie das Fenster Eigenschaften von Anzeige und wählen Sie dort die Registerkarte
Einstellungen aus.
Sie können den Dialog Eigenschaften von Anzeige auch dadurch aufrufen, dass Sie auf die Windows
Arbeitsoberfläche rechts-klicken und den Eintrag Einstellungen aus dem Kontext-menü¸ auswählen.
2. Sie können die Auflösung mit dem Schieberegler im Abschnitt "Auflösung" anpassen.
Wählen Sie eine Auflösung von 1600x1200 aus, und klicken Sie dann auf übernehmen.
3. Klicken Sie dazu zuerst auf OK und dann auf Ja.
4. Schließen Sie danach den Dialog Eigenschaften von Anzeige.
19 Die Bildschirmauflösung verändern
6
Die Wiederholfrequenz verändern
Sie brauchen nicht die maximale Bildwiederholfrequenz eines LCD-Bildschirms auszuwählen, da
es technisch nicht möglich ist, dass ein LCD-Bildschirm flimmert. Das beste Ergebnis erzielen Sie,
wenn Sie die bereits auf Ihrem Computer eingestellten Werkseinstellungen verwenden. Eine
Tabelle mit diesen Werkeinstellungen finden Sie in diesem Benutzerhandbuch.
Sie können 60 Hertz auswählen für die native Auflösung von 1600x1200.
Unter Windows können Sie die Wiederholfrequenz folgendermaßen ändern:
1. Doppelklicken Sie in der Systemsteuerung auf das Symbol Anzeige.
2. Wählen Sie im Fenster Eigenschaften von Anzeige die Registerkarte Einstellungen aus, und
klicken Sie auf die Schaltfläche Erweitert.
3. Wählen Sie die Registerkarte Adapter aus, und wählen Sie eine passende Wiederholungsrate
aus, die in der mitgelieferten Tabelle der Werkseinstellungen enthalten ist.
4. Klicken Sie dazu nacheinander auf ändern, OK und Ja.
5. Schließen Sie danach den Dialog Eigenschaften von Anzeige.
20 Die Wiederholfrequenz verändern
7
Die Darstellung optimieren
Mithilfe der
Taste "
selbst.
Wenn Sie mit dem Ergebnis nicht zufrieden sind, können Sie das Bild auch manuell einstellen.
1. Führen Sie das Testprogramm "auto.exe" von der CD-ROM aus. Dies ist die beste Methode,
um mögliche Veränderungen festzustellen. Sie können auch ein beliebiges anderes Bild
verwenden, z.B. das Hintergrundbild Ihres Betriebssystems. Die Verwendung des Programms
"auto.exe" wird jedoch empfohlen.
2. Drücken Sie "Enter" auf der Bedienkonsole, um das OSD zu öffnen.
3. Wenn Sie vertikales Rauschen beobachten, drücken Sie die Taste t oder u, um
"Geometrie" auszuwählen, und drücken Sie anschließend die Taste "Enter". Drücken Sie
danach die Taste t oder u, um "Pixeltakt" auszuwählen, und drücken Sie erneut die Taste
"Enter". Drücken Sie nun die Taste t oder u, um den Bildschirm so lange anzupassen, bis
das Rauschen verschwindet.
4. Wenn Sie horizontales Rauschen beobachten, drücken Sie die Taste t oder u, um
"Geometrie" auszuwählen, und drücken Sie anschließend die Taste "Enter". Drücken Sie
anschließend die Taste t oder u, um "Phase" auszuwählen, und drücken Sie erneut die
iKey
-Funktion können Sie die Bildqualität ganz leicht optimieren. Betätigen Sie die
iKey
" auf der Bedienkonsole, und der Bildschirm optimiert seine Einstellungen automatisch
Taste "Enter". Drücken Sie nun die Taste t oder u, um den Bildschirm so lange
anzupassen, bis das Rauschen verschwindet.
Verwenden Sie einen der unterstützen Modi, um sicher zu stellen, dass die "
einwandfrei funktioniert. Wenn die "
Meldung "Nicht in eingestelltem Modus" (NON PRESET MODE) im OSD erscheint, heißt dies,
dass Sie keinen der unterstützten Modi verwenden. Stellen Sie den Computer auf einen der
unterstützen Modi ein. Eine Liste der unterstützten Modi finden Sie in diesem Handbuch.
iKey"
-Funktion nicht ordnungsgemäß funktioniert und die
iKey
" -Funktion
21 Die Darstellung optimieren
8
Einstellen des Monitors
Funktionen an der Bedienkonsole
1
2
3
4
5
6
7
Es sind 7 Steuertasten verfügbar: „Enter“, „t“, „ u“, „Exit“, „Input“ und „
iKey
“ und ein
Netzschalter. Im Folgenden werden die Funktionen der einzelnen Tasten und des Netzschalters
beschrieben.
1. Netzschalter: Zum Ein- und Ausschalten der Stromversorgung.
2. Taste „Enter“ (Eingabetaste): Zum Aktivieren des OSD, Öffnen von Untermenüs, Auswählen von
Objekten und Bestätigen der Auswahl.
3. t Taste (Up): Nach oben/Erhöht den Einstellwert. Die Up-Taste ist der Hotkey für die Helligkeit.
4. u Taste (Down): Nach unten/Verringert den Einstellwert. Die Down-Taste ist der Hotkey für den
Kontrast.
5. Taste „Exit“ (Beenden): Zum Zurückkehren zum vorherigen Menü oder Beenden des OSD.
6. Taste „Input“ (Eingabe): Zum Umschalten der Signalquelle.
7. Taste „
iKey
“: Zum automatischen Einstellen der vertikalen Position, Phase, horizontalen Position
und des Pixeltakts.
22 Einstellen des Monitors
Hotkey-Modus
Hotkey zur Helligkeits- und Kontrasteinstellung
Drücken Sie die Taste t, um das Menü zur
Helligkeitseinstellung zu öffnen, drücken Sie die
Taste t oder die Taste u, um die
Helligkeitsstufe festzulegen, und drücken Sie die
Taste „Exit“, um das OSD-Menü zu verlassen.
Drücken Sie die Taste u, um das Menü zur
Kontrasteinstellung zu öffnen, drücken Sie die
Taste t oder die Taste u, um die Kontraststufe
festzulegen, und drücken Sie die Taste „Exit“, um
das OSD-Menü zu verlassen.
Input-Hotkey
Drücken Sie die Taste „Input“, um das
Eingabemenü zu öffnen, und drücken Sie zur
Auswahl der Signalquelle die Taste t oder u
und anschließend die Eingabetaste. Drücken Sie
danach die Taste „Exit“, um das OSD-Menü zu
verlassen.
Hauptmenümodus
Im Hauptmenü verfügbare Steuerungsfunktionen
Hauptmenü
23 Einstellen des Monitors
Untermenü „Leuchtdichte“
Drücken Sie die Taste t oder die Taste u, um
die Helligkeitseinstellungen anzupassen, und
drücken Sie die Taste „Exit“, um zum
vorherigen Menü zurückzukehren.
Drücken Sie die Taste t oder die Taste u, um
die Kontrasteinstellungen anzupassen, und
drücken Sie die Taste „Exit“, um zum
vorherigen Menü zurückzukehren.
24 Einstellen des Monitors
Untermenü „Geometrie“
Drücken Sie die Taste
t oder die Taste u, um
die horizontale Position anzupassen, und
drücken Sie die Taste „Exit“, um zum
vorherigen Menü zurückzukehren.
Drücken Sie die Taste
t oder die Taste u, um
die vertikale Position anzupassen, und drücken
Sie die Taste „Exit“, um zum vorherigen Menü
zurückzukehren.
Drücken Sie die Taste
t oder die Taste u, um
den Wert des Pixeltakts anzupassen, und
drücken Sie die Taste „Exit“, um zum
vorherigen Menü zurückzukehren.
Drücken Sie die Taste
t oder die Taste u, um
die Phase anzupassen, und drücken Sie die Taste
„Exit“, um zum vorherigen Menü
zurückzukehren.
25 Einstellen des Monitors
Untermenü „Farbe“
Benutzereinstellung:
Anwender können den Farbabgleich für Rot,
Grün und Blau selbst festlegen.
26 Einstellen des Monitors

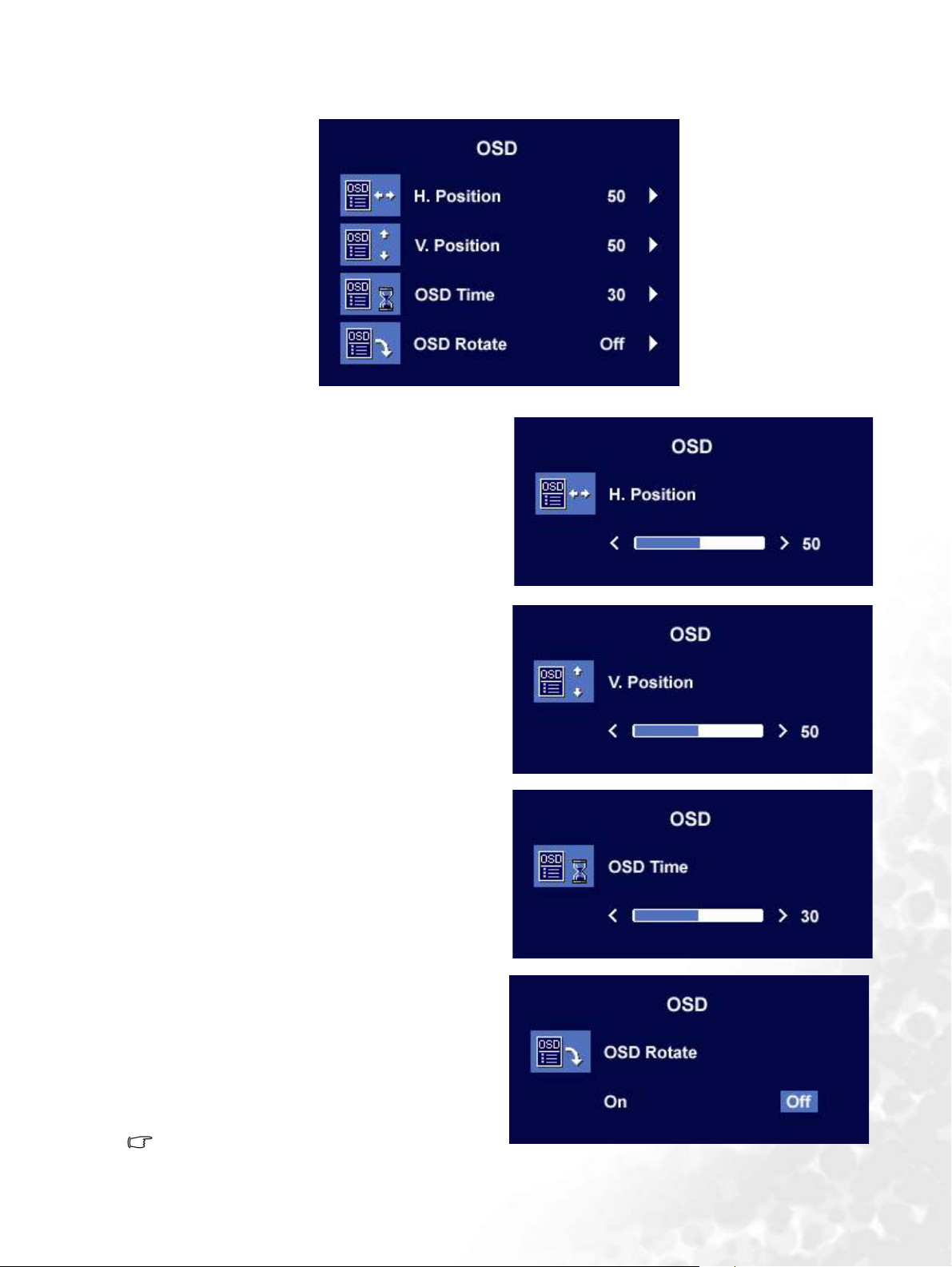

Untermenü „OSD“
Drücken Sie die Taste t oder die Taste u, um
die horizontale Position des OSD-Menüs
anzupassen, und drücken Sie die Taste „Exit“,
um zum vorherigen Menü zurückzukehren.
Drücken Sie die Taste t oder die Taste u, um
die vertikale Position des OSD-Menüs
anzupassen, und drücken Sie die Taste „Exit“,
um zum vorherigen Menü zurückzukehren.
Drücken Sie die Taste
t oder die Taste u, um
die Anzeigezeit des OSD-Menüs anzupassen,
und drücken Sie die Taste „Exit“, um zum
vorherigen Menü zurückzukehren.
Drücken Sie die Taste
t oder u, um die
Anzeige „OSD drehen“ zu aktivieren bzw.
deaktivieren. Drücken Sie anschließend die
Taste „Enter“, um die Einstellungen zu
aktivieren. Drücken Sie die Taste „Exit“, um
zum vorherigen Menü zurückzukehren.
Wenn der Monitor an einer Wand befestigt
ist, muss die Rotationsfunktion des
OSD-Menüs deaktiviert sein.
27 Einstellen des Monitors
Untermenü „Sprachen“

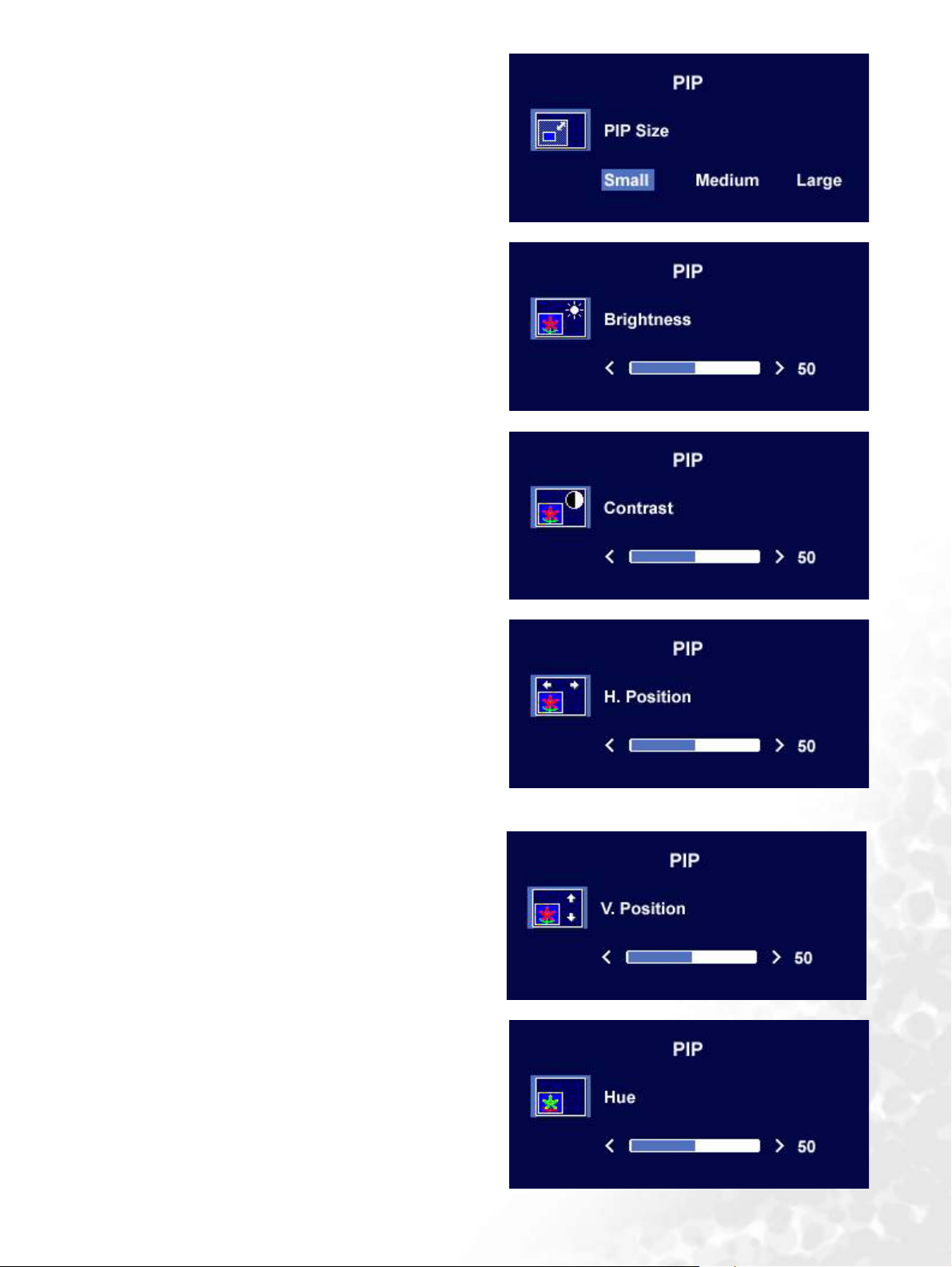

PIP-Untermenü
Drücken Sie t oder u, um „S-Video“ oder
„Composite“ als PIP-Quelle auszuwählen oder
mit der Auswahl von „Aus“ die Funktion zu
deaktivieren. Drücken Sie anschließend die
Taste „Enter“, um die Einstellungen zu
aktivieren. Um zum vorherigen Menü
zurückzukehren, drücken Sie die Taste „Exit“.
28 Einstellen des Monitors
Drücken Sie die Taste t oder u, um die
PIP-Größe anzugeben. Drücken Sie
anschließend die Taste „Enter“, um die
Einstellungen zu aktivieren. Drücken Sie die
Taste „Exit“, um zum vorherigen Menü
zurückzukehren.
Drücken Sie die Taste t oder u, um den
Wert für die PIP-Helligkeit zwischen 0 und 100
festzulegen. Drücken Sie anschließend die Taste
„Enter“, um die Einstellungen zu aktivieren.
Drücken Sie die Taste „Exit“, um zum
vorherigen Menü zurückzukehren.
Drücken Sie die Taste t oder u, um den
Wert für den PIP-Kontrast zwischen 0 und 100
festzulegen. Drücken Sie anschließend die Taste
„Enter“, um die Einstellungen zu aktivieren.
Drücken Sie die Taste „Exit“, um zum
vorherigen Menü zurückzukehren.
Drücken Sie die Taste t oder u, um die
horizontale PIP-Position (H-Lage) anzupassen.
Legen Sie dazu einen Wert zwischen 0 und 100
fest. Drücken Sie anschließend die Taste
„Enter“, um die Einstellungen zu aktivieren.
Um zum vorherigen Menü zurückzukehren,
drücken Sie die Taste „Exit“.
Drücken Sie die Taste t oder u, um die
vertikale PIP-Position (V-Lage) anzupassen.
Legen Sie dazu einen Wert zwischen 0 und 100
fest. Drücken Sie anschließend die Taste
„Enter“, um die Einstellungen zu aktivieren.
Um zum vorherigen Menü zurückzukehren,
drücken Sie die Taste „Exit“.
Drücken Sie die Taste
t oder u, um den
Wert für den Farbton zwischen 0 und 100
festzulegen. Drücken Sie anschließend die Taste
„Enter“, um die Einstellungen zu aktivieren.
Um zum vorherigen Menü zurückzukehren,
drücken Sie die Taste „Exit“.
29 Einstellen des Monitors
Drücken Sie die Taste
Wert für die Sättigung zwischen 0 und 100
festzulegen. Drücken Sie anschließend die Taste
„Enter“, um die Einstellungen zu aktivieren.
Um zum vorherigen Menü zurückzukehren,
drücken Sie die Taste „Exit“.
Untermenü „Wiederherstellen“
Drücken Sie die Taste t oder u, um die
Wiederherstellung der Farbe zu bestätigen,
drücken Sie die Taste „Enter“, um die
Farbeinstellungen wiederherzustellen, oder
drücken Sie die Taste „Exit“, um zum
vorherigen Menü zurückzukehren.
t oder u, um den
Drücken Sie die Taste
Wiederherstellung aller Einstellungen zu
bestätigen, drücken Sie die Taste „Enter“, um
die Positions- und Farbeinstellungen
wiederherzustellen, oder drücken Sie die Taste
„Exit“, um zum vorherigen Menü
zurückzukehren.
t oder u, um die
30 Einstellen des Monitors
Untermenü „Verschiedenes“

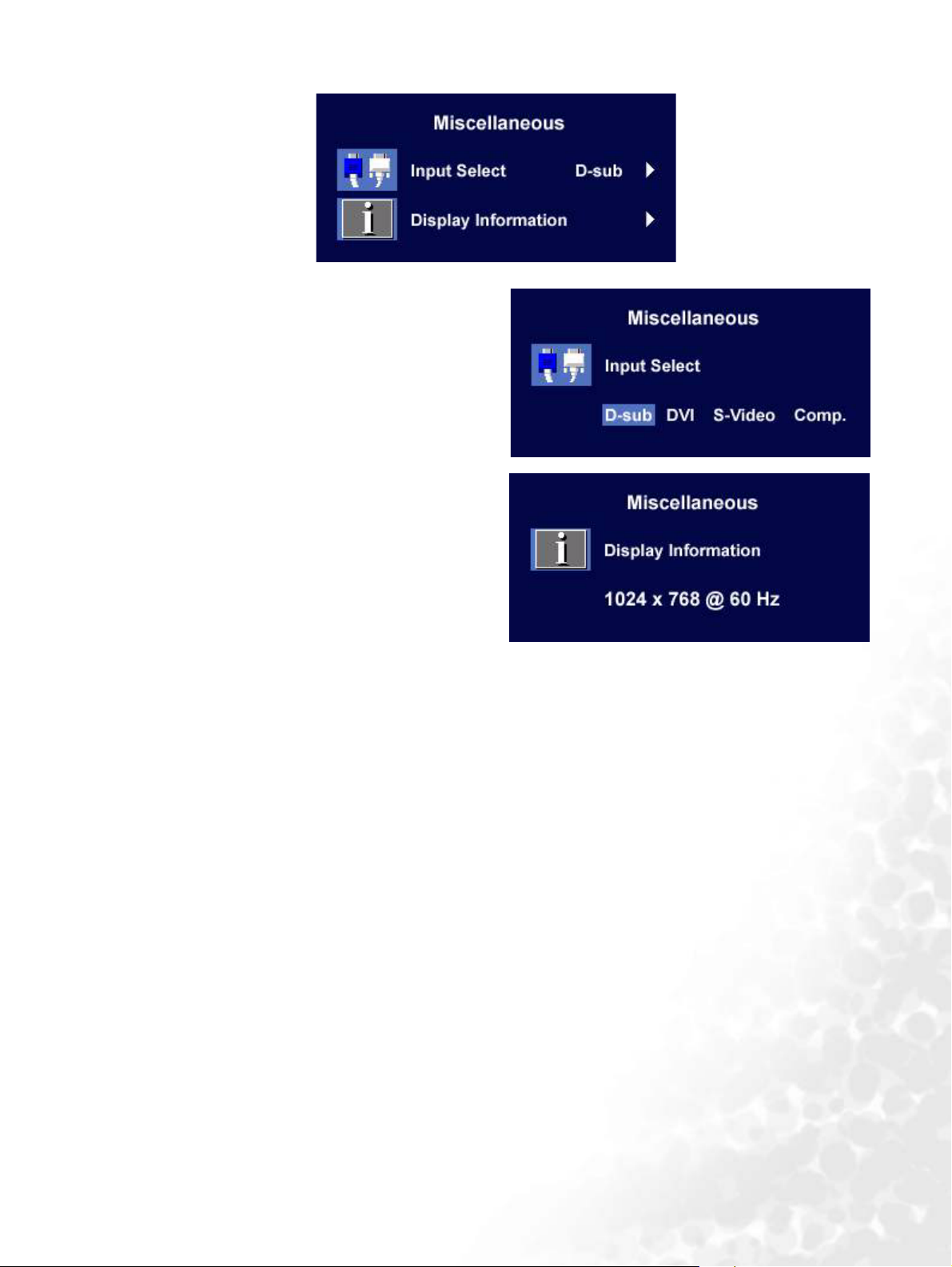

Eingabeauswahl:
Wählen Sie als Eingabe „D-Sub“ (analog),
„DVI“ (digital), „S-Video“ oder „Composite“
aus.
Bildschirminformationen.
31 Einstellen des Monitors
9
Fehlerbehebung
Häufig gestellte Fragen (FAQ)
Das Bild ist verschwommen:
Lesen Sie den Abschnitt zur Die Bildschirmauflösung verändern, wählen Sie dann die richtige
Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen
beschrieben.
Wie verwendet man ein VGA-Verlängerungskabel?
Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel
verursacht wird. Ist das Bild jetzt scharf? Wenn nicht, optimieren Sie das Bild wie im Abschnitt zur
Die Wiederholfrequenz verändern beschrieben. Leitungsverluste in Verlängerungskabeln führen
im Allgemeinen zu einer schlechteren Bildqualität. Sie können diese Verluste minimieren, indem
Sie ein Verlängerungskabel mit besseren Leitereigenschaften oder mit einem integrierten
Verstärker verwenden.
Kommt es nur bei niedrigeren Auflösungen als der nativen (maximalen) Auflösung zu unscharfen
Bildern?
Lesen Sie den Abschnitt zur Die Bildschirmauflösung verändern. Wählen Sie die native Auflösung.
Pixelfehler werden angezeigt:
Eines von mehreren Pixeln ist immer schwarz, eines oder mehrere Pixel sind immer weiß, eines
oder mehrere Pixel sind immer rot, grün, blau oder haben eine andere Farbe.
• Reinigen Sie den LCD-Monitor.
• Schalten Sie Gerät abwechselnd ein/aus.
• Dies sind Pixel, die permanent ein- oder ausgeschaltet sind. Dies ist ein natürlicher Effekt, der
bei der LCD-Technologie häufig vorkommt.
Das Bild hat eine falsche Farbtönung:
Es ist gelb-, blau- oder rosastichig.
Drücken Sie am Monitor die Taste "Enter", und drücken Sie die Taste t oder u, um zum
Symbol "Wiederherstellen" zu gelangen, und drücken Sie die Taste "Enter", um das Untermenü
"Wiederherstellen" zu öffnen. Drücken Sie die Taste t oder u, um die Wiederherstellung der
Farbeinstellungen auszuwählen, und bestätigen Sie diese im Untermenü mit "Ja". Drücken Sie
dann die Taste "Enter", um die werkseitigen Einstellungen wiederherzustellen. Wenn das Bild
immer noch nicht korrekt angezeigt wird, und auch das OSD eine falsche Farbtönung hat, fehlt
eine der drei Primärfarben am Signaleingang. Überprüfen Sie die Anschlüsse des Signalkabels.
Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.
Kein Bild:
Leuchtet die Anzeige am Bildschirm grün?
Wenn die Anzeige grün leuchtet und die Meldung "Signal außerhalb des Bereichs" am Bildschirm
angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor
unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Lesen Sie den Abschnitt
"Unterstützte Betriebsmodi".
32 Fehlerbehebung
Leuchtet die Anzeige am Bildschirm orange?
Wenn die LED orange leuchtet, ist der Energiesparmodus aktiv. Drücken Sie eine beliebige Taste
auf der Computertastatur, oder bewegen Sie die Maus. Wenn das Problem weiterhin besteht,
überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind,
wenden Sie sich an Ihren Händler.
Leuchtet die Anzeige am Bildschirm überhaupt nicht?
Überprüfen Sie die Steckdose, die externe Stromversorgung und den Netzschalter.
Das Bild ist verzerrt, blinkt oder flimmert:
Lesen Sie den Abschnitt zur Die Bildschirmauflösung verändern, wählen Sie dann die richtige
Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen
beschrieben.
Das Bild ist in eine Richtung verschoben:
Lesen Sie den Abschnitt zur Die Bildschirmauflösung verändern, wählen Sie dann die richtige
Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen
beschrieben.
Weitere Hi lf e
Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben,
wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine
E-Mail an folgende Adresse: Support@BenQ.com
33 Fehlerbehebung
10
Unterstützte Betriebsmodi
Eingangsdaten Multiscan-
Auflösung Horizontale
Frequenz
(kHz)
640 x 350 31,47 70,08 25,17 DOS
720 x 400 31,47 70,08 28,32 DOS
640 x 480 31,47 60,00 25,18 DOS
640 x 480 35.00 67.00 30.24 Macintosh
640 x 480 37,86 72,80 31,50 VESA
640 x 480 37,50 75,00 31,50 VESA
800 x 600 37,88 60,32 40,00 VESA
800 x 600 48,08 72,19 50,00 VESA
800 x 600 46,87 75,00 49,50 VESA
Vertikale
Frequenz
(Hz)
Pixel
Frequenz
(MHz)
Anmerkung Tatsächli-
Betrieb
che Bildschirmauflösung
832 x 624 49.72 74.55 57.29 Macintosh
1024 x 768 48,36 60,00 65,00 VESA
1024 x 768 56,48 70,10 75,00 VESA
1024 x 768 60,02 75,00 78,75 VESA
1024 x 768 60.24 74.93 80.00 Macintosh
1152 x 864 67,50 75,00 108,00 VESA
1152 x 870 68,68 75,06 100,00 Macintosh
1152 x 900 61,80 66,00 94,50 SUN 66
1152 x 900 71,81 76,14 108,00 SUN
1280 x 960 60.0 60 108 VESA
1280 x 1024 64,00 60,00 108,00 VESA
1280 x 1024 75,83 71,53 128,00 IBMI
1280 x 1024 80,00 75,00 135,00 VESA
1280 x 1024 81,18 76,16 135,09 SPARC2
1600 x 1200 75 60 162 VESA
• Modi, die nicht in der Tabelle aufgeführt sind, werden möglicherweise nicht unterstützt. Wählen
Sie zur Einstellung einer optimierten Anzeige einen Modus aus, der in der obigen Tabelle
aufgeführt wird.
Vollbild
1600 x 1200
• Es stehen 24 mit Windows kompatible Modi zur Verfügung.
• Aufgrund von unterschiedlichen Signalfrequenzen von VGA-Karten, die nicht mit den üblichen
Normen übereinstimmen, kann es zu Bildstörungen kommen. Dies ist jedoch kein Fehler. Sie
können Abhilfe schaffen, indem Sie eine automatische Einstellung ändern oder manuell die
Einstellung für die Phase sowie die Pixelfrequenz im Menü „Geometrie“ ändern.
34 Unterstützte Betriebsmodi
• Wenn Sie den Bildschirm ausschalten, werden möglicherweise Interferenzlinien auf Ihrem
Bildschirm angezeigt. Dies ist vollkommen normal und kein Anzeichen für einen Fehler.
• Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres
Computers aktivieren.
35 Unterstützte Betriebsmodi
11
Te c h n i s c h e D a t e n
Modell FP2091
Bildschirmtyp
Sichtbare Diagonale
Native (maximale) Auflösung
Farben
Kontrast / Helligkeit
Reaktionszeit
Betrachtungswinkel
(links/rechts, oben/unten)
Zeilenfrequenz
Bildfrequenz
Bildkontrollen
Bedienelemente
Funktionen
Energieverwaltung
20,1" , aktiv, TFT
51,05 cm
1.600 X 1.200
16,7 Millionen
400: 1 / 250 cd/m
16 ms
88/88, 88/88 (CR=10)
30 - 81 kHz Multifrequenz-Monitor
50 - 76 Hz-Modi innerhalb dieser Parameter
Digital, Bildschirm-OSD-Technologie, iKey
(automatische Bildeinstellung)
6 Tasten und iKey-Taste.
Kontrast, Helligkeit, vertikale & horizontale
Bildposition, Phase, Pixeltakt, Farbabgleich,
Farbpalette, Sprachauswahl (8 Sprachen für
OSD), OSD-Position, Statusanzeige
VESA DPMS, EPA
2
Max. Leistungsaufnahme
Gleichstromeingabe-Spannung
Gleichstromeingabe-Stromstärke
Energiesparmodus
Eingangssignal
Synchronisation
Temperatur (Betrieb)
Luftfeuchtigkeit (Betrieb)
Zertifizierungen TCO 03, TÜV/Ergonomie, TÜV/ GS, FCC
90 Watt Max
20 V
4,5 A
< 5 Watt
RGB analog 0,7 Vpp/75 Ohm positiv
Digital: DVI-D
TTL separat, Composite TTL 15-Pin
Mini-D-Sub-Kabel
5°C - 40°C
20 % - 85 %
Klasse B, ISO 13406-2, VCCI, UL, CB Report,
CE, C-Tick, BSMI, Fimko, GOST
36 Technische Daten
Betriebsspannung
Automatisches Schaltnetzteil,
90 - 264 V, 47 - 63Hz
Abmessungen (B x H x T)
Gewicht
461,2 x 445,2 x 242,6 mm
8,6 kg
37 Technische Daten
Loading...
