Pro dosažení nejlepšího výkonu a dlouhé provozní
životnosti vašeho monitoru dodržujte prosím tato
bezpečnostní upozornění
Bezpečnost s ohledem na sí˙ové napájení
iii
• Sí˙ová zástrčka odizolovává toto zařízení od sí˙ového napětí.
• Sí˙ová napájecí šňůra má rovněž funkci jako prostředek pro odpojení zařízení od sí˙ového napětí.
Sí˙ová zásuvka by měla být nainstalována v blízkosti zařízení a měla by být snadno přístupná.
• Tento přístroj musí být napájen napětím, které je uvedeno na výrobním štítku přístroje. Pokud si
nejste jisti, jaké napětí máte ve své elektrické síti, obra˙te se prosím na svého prodejce nebo na
místní elektrorozvodné závody.
Péče a údržba přístroje
iv
• Čištění. Před zahájením čištění vždy monitor odpojte od sí˙ové zásuvky. Povrch skříňky LCD
monitoru čistěte měkkým hadříkem, který nepouští vlas. Vyvarujte se použití jakýchkoli kapalin
a aerosolových čističů nebo čisticích prostředků na skla.
• Výřezy a otvory na zadní a horní straně skříňky jsou určeny pro odvětrávání. Tyto výřezy a otvory
nesmí být ničím zablokovány ani zakryty. Tento monitor nesmí být nikdy umístěn v blízkosti
nebo nad radiátorem nebo topným tělesem, ani nesmí být vestavěn do skříní, polic a podobně,
pokud není zajištěno jeho správné odvětrávání.
• Do skříňky přístroje nikdy nezasunujte žádné předměty, a zabraňte jejímu polití jakýmikoli kapalinami.
v
Servis přístroje
• Nepokoušejte se o servis tohoto přístroje svépomocí, protože otevření nebo demontáž krytů může
vést k obnažení míst s vysokým napětím uvnitř přístroje nebo ke vzniku jiných nebezpečí. Pokud
se vyskytne některá z uvedených okolností nebo jiná nehoda, jako je například pád přístroje nebo
jeho chybný provoz, obra˙te se na kvalifikovaného servisního technika s žádostí o servis.
Často pokládané otázky (FAQ).............................................................................................. 33
Potřebujete další pomoc? ....................................................................................................... 34
Podporovaná časování počítače ................................................................................................. 35
Technické údaje .......................................................................................................................... 36
3Obsah
4Obsah
1
1
1
Začínáme
Displej FP202W poskytuje optimální zobrazení při standardním rozlišení obrazu 1680 × 1050.
Ujistěte se, že vaše grafická karta podporuje rozlišení 1680 × 1050.
Při rozbalení si prosím zkontrolujte, zda máte všechny následující položky. Pokud některá z nich
chybí nebo je poškozena, obra˙te se neprodleně na prodejce, u něhož jste monitor zakoupili.
LCD monitor BenQ
Průvodce pro rychlé uvedení
do provozu
Disk CD-ROM
Sí˙ová napájecí šňůra
Signální kabel: D-Sub
Signální kabel: DVI-D (volitelná)
Zvažte uskladnění krabice a obalového materiálu k budoucímu použití při případné přepravě
monitoru. Na míru tvarovaný pěnový obalový materiál je ideální k ochraně monitoru při přepravě.
5 Začínáme
1
1
2
Poznejte svůj monitor
Čelní pohled
Zadní pohled
6 Poznejte svůj monitor
1. Konektor DVI-D
2. Konektor D-Sub
3. Zástrčka pro sí˙ovou napájecí šňůru
1
1
3
Jak nainstalovat tento monitor
Je-li počítač zapnutý, je nutné jej před pokračováním vypnout. Nepřipojujte monitor ani nezapínejte
jeho napájení, dokud k tomu nebudete vyzváni.
1. Připevněte podstavec monitoru.
Postupujte opatrně, aby nedošlo k poškození
monitoru. Při položení povrchu obrazovky například
na sešívačku nebo myš může dojít k prasknutí skla
nebo poškození substrátu LCD a zániku platnosti
záruky. Při posouvání monitoru po stole může dojít k
poškrábání nebo poškození rámu a ovládacích prvků
monitoru.
Chraňte monitor a obrazovku vytvořením prázdné rovné
plochy na stole a položením měkkého materiálu, například
obalu monitoru, na tuto plochu.
Položte monitor obrazovkou dolů na podložku na prázdném rovném povrchu.
Přidržte monitor pevně na stole a vyklopte nohu podstavce nahoru do dostatečné vzdálenosti od monitoru.
Vyrovnejte patici podstavce s koncem nohy podstavce ve
správné orientaci a zatlačte je do sebe, dokud nezaklapnou.
Pokuste se jemným tahem podstavec od nohy znovu oddělit a ověřte tak, že jsou pevně spojeny.
Opatrně monitor zvedněte, otočte a položte svisle na podstavec na rovný plochý povrch.
Upravte polohu monitoru a náklon obrazovky tak,
abyste minimalizovali nežádoucí odrazy z ostatních
zdrojů světla.
-2 ~ +20
7 Jak nainstalovat tento monitor
2. Připojte videokabel počítače.
Nepoužívejte současně kabely DVI-D i D-Sub k
připojení stejného počítače. Oba kabely lze použít jen
v případě, že jsou připojeny ke dvěma různým
počítačům s příslušnými videosystémy.
Připojte jeden konec DVI-D kabelu ke konektoru DVI-D
na monitoru a druhý konec k portu DVI-D na počítači.
(volitelná)
Formát DVI-D se používá pro přímé digitální spojení
mezi zdrojem videosignálu a digitálními LCD
monitory nebo projektory. Při použití digitálního
videosignálu je obraz kvalitnější, než při použití
analogového videosignálu.
Připojte zástrčku kabelu D-Sub (konec bez feritového filtru) ke konektoru D-Sub na monitoru. Připojte druhou
zástrčku kabelu D-Sub (konec s feritovým filtrem) ke
konektoru D-Sub na grafické kartě v počítači.
Utáhněte prsty všechny šrouby, abyste zabránili náhodnému uvolnění zástrček během používání.
Buď
Nebo
3. Připojte napájecí kabel k monitoru.
Zastrčte jeden konec napájecího kabelu do konektoru
označeného POWER IN v zadní části monitoru. Druhý
konec kabelu zatím nepřipojujte do elektrické zásuvky.
8 Jak nainstalovat tento monitor
4. Uchyt’te kabely do volné svorky.
Uvolněte svorku držáku kabelů stisknutím směrem
dovnitř, jak je znázorněno na obrázku. Přidržte kabely u
sebe, nasuňte na ně svorku a znovu ji vložte na místo tak,
aby byly kabely úhledně zachyceny za podstavcem monitoru.
5. Připojte monitor do elektrické zásuvky a zapněte
napájení.
Připojte druhý konec napájecího kabelu do elektrické
zásuvky a zapněte ji.
Zapněte monitor stisknutím tlačítka napájení, které se
nachází v horní části řady tlačítek na pravém okraji monitoru.
Zapněte také počítač a nainstalujte software monitoru
podle pokynů v části 4: Optimální používání monitoru
BenQ.
9 Jak nainstalovat tento monitor
Oddělení podstavce
1. Připravte monitor a pracovní plochu.
Před odpojením napájecího kabelu vypněte monitor a
napájení. Před odpojením signálového kabelu monitoru
vypněte počítač.
Postupujte opatrně, aby nedošlo k poškození
monitoru. Při položení povrchu obrazovky například
na sešívačku nebo myš může dojít k prasknutí skla
nebo poškození substrátu LCD a zániku platnosti
záruky. Při posouvání monitoru po stole může dojít k
poškrábání nebo poškození rámu a ovládacích prvků
monitoru.
Chraňte monitor a obrazovku vytvořením prázdné rovné
plochy na stole a položením měkkého materiálu, například
ručníku, na tuto plochu. Potom položte monitor obrazovkou dolů na tuto podložku na prázdném rovném povrchu.
2. Uvolněte západku na jedné straně podstavce za
současného tažení okraje podstavce směrem od nohy
podstavce.
3. Uvolněním druhé západky oddělte podstavec od
nohy podstavce.
10 Jak nainstalovat tento monitor
1
1
4
Optimální používání monitoru BenQ
K maximálnímu využití možností nového barevného plochého displeje LCD BenQ je třeba
nejprve nastavit na grafické kartě nativní rozlišení 1680 x 1050. Potom můžete nainstalovat
software speciálního ovladače displeje LCD BenQ z disku CD-ROM dodaného k displeji.
Okolnosti, za kterých svůj LCD monitor BenQ připojujete a používáte, jsou rozhodující pro
určení postupu, který je nutno provést pro úspěšnou instalaci software ovladače LCD monitoru
BenQ. Tyto okolnosti se týkají verze používaného operačního systému Microsoft Windows
a také toho, zda připojujete monitor a instalujete software do nového počítače (bez
nainstalovaného ovladače monitoru) nebo zda provádíte změnu stávající instalace (ovladač
monitoru je již nainstalován) z důvodu použití novějšího monitoru.
V obou případech však po dalším zapnutí počítače (po připojení monitoru k počítači) Windows
automaticky detekují nový (nebo odlišný) hardware a spustí průvodce Nalezen nový hardware (Found New Hardware).
Postupujte podle pokynů průvodce až do okamžiku, kdy jste požádáni o výběr modelu monitoru.
V tomto okamžiku klikněte na tlačítko Z disku (Have Disk), vložte do mechaniky CD-ROM
dodávané k LCD monitoru BenQ a zvolte příslušný model monitoru. V následující části tohoto
návodu jsou uvedeny další podrobné informace a pokyny popisující krok za krokem
automatickou (novou) instalaci nebo změnu (stávající) instalace. Viz kapitoly:
• Instalace ovladače monitoru do nového počítače.
• Zm
ěna ovladače monitoru v počítači
Pokud je pro přihlášení do počítače s operačním systémem Windows vyžadováno uživatelské
jméno a heslo, musíte se za účelem instalace ovladače monitoru přihlásit jako správce
počítače (Administrator) nebo jako člen skupiny správci počítače (Administrators). Kromě
toho se může stát, že v případě připojení počítače k síti se zabezpečeným přístupem se vám
nemusí instalace ovladače do počítače z důvodu nastavení sí˙ového zabezpečení zdařit.
11 Optimální používání monitoru BenQ
Instalace ovladače monitoru do nového počítače
Tyto pokyny popisují postup výběru a instalace software ovladače LCD monitoru BenQ do
nového počítače, do kterého ještě nebyl nainstalován žádný ovladač monitoru. Tyto pokyny jsou
platné pouze pro počítač, který jste ještě nikdy nepoužili a pro který je LCD monitor BenQ
vůbec prvním monitorem, který je k tomuto počítači připojen.
Pokud připojujete LCD monitor BenQ k počítači, ke kterému již byl připojen jiný monitor
(a ve kterém je nainstalován ovladač monitoru), nejsou tyto pokyny platné. V takovém případě
je nutno postupovat podle pokynů v kapitole Změna ovladače monitoru v počítači.
1. Postupujte podle pokynů v kapitole Jak nainstalovat tento monitor.
Po spuštění systému Windows (2000 nebo novější verze) systém automaticky detekuje nový monitor
a spustí Průvodce nalezením nového hardware (Found New Hardware Wizard). Postupujte podle
pokynů průvodce až do okamžiku, kdy se zobrazí volba Instalovat ovladače hardwarového zařízení(Install Hardware Device drivers).
2. Vložte do CD mechaniky na počítači disk CD-ROM dodávaný k LCD monitoru BenQ.
3. Zaškrtněte volbu Vyhledat vhodný ovladač pro zařízení (Search for a suitable driver for my device) a klikněte na Další (Next).
4. Zaškrtněte volbu Jednotky CD-ROM (CD-ROM drives) (zrušte zaškrtnutí všech ostatních
voleb) a klikněte na tlačítko Další (Next).
5. Pohledem zkontrolujte, zda průvodce vybral správný název vašeho monitoru - "BenQ
FP202W" a klikněte na Další (Next).
6. Klikněte na Dokončit (Finish).
7. Restartujte počítač.
12 Optimální používání monitoru BenQ
Změna ovladače monitoru v počítači
Tyto pokyny popisují postup manuální změny existujícího ovladače monitoru na počítačích
s operačním systémem Microsoft Windows. V současné době bylo dokončeno testování
kompatibility s operačními systémy (OS) Windows 2000 a Windows XP; doporučujeme
používat ovladač pouze v těchto OS.
Ovladač LCD monitoru BenQ pro váš model monitoru může bezchybně fungovat i v jiných
verzích operačního systému Windows; v době vzniku tohoto návodu však nebyly k dispozici
žádné výsledky testů tohoto ovladače pro jiné verze operačního systému Windows a z tohoto
důvodu nemůže společnost BenQ u jiných operačních systémů zaručit správné fungování
ovladače.
Instalace software ovladače monitoru zahrnuje volbu příslušného informačního souboru (.inf) na
disku CD-ROM dodávaném k LCD monitoru BenQ pro konkrétní model monitoru, který jste
připojili k počítači a instalaci příslušných souborů ovladače z disku CD systémem Windows. Je
nutno pouze odpovídajícím způsobem systém instruovat. Operační systém Windows disponuje
průvodcem pro aktualizaci ovladače zařízení (Upgrade Device Driver Wizard), který tuto úlohu
automatizuje a provádí vás volbou souboru a procesem instalace.
Viz kapitoly:
•Instalace v operačním systému Windows XP.
•Instalace v operačním systému Windows 2000.
13 Optimální používání monitoru BenQ
Instalace v operačním systému Windows XP
1. Otevřete okno Zobrazení - vlastnosti (Display Properties).
Nejrychleji lze okno Zobrazení - vlastnosti (Display Properties) zobrazit prostřednictvím pracovní
plochy Windows.
Klikněte pravým tlačítkem myši na pracovní plochu a z kontextového menu vyberte položku
Vlastnosti (Properties).
Nebo můžete okno Zobrazení - vlastnosti (Display Properties) zobrazit pomocí okna Ovládací panely (Control Panel).
V systému Windows XP je položka Ovládací panely (Control Panel) umístěna přímo pod hlavním
menu Start.
Zobrazené volby menu jsou závislé na tom, jaký typ zobrazení je u vašeho systému nastaven.
•Pokud máte nastaveno Klasické zobrazení, klikněte na Start | Ovládací panely (Control
Panel) | Zobrazení (Display).
•Pokud máte nastaveno Zobrazení kategorií, klikněte na Start | Ovládací panely (Control
Panel) | Vzhled a témata (Appearance and Themes) | Změna rozlišení obrazovky (Change
the screen resolution).
Zobrazí se okno Zobrazení - vlastnosti (Display Properties).
2. Klikněte na záložku Nastavení(Settings) a na tlačítko Upřesnit (Advanced).
Zobrazí se okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties).
3. Klikněte na záložku Monitor a vyberte v seznamu ‘Plug and Play Monitor’.
Pokud je v seznamu pouze jeden monitor, bude již zvolen.
4. Klikněte na tlačítko Vlastnosti(Properties).
Zobrazí se okno Vlastnosti monitoru(Monitor Properties).
Pokud je jako výrobce ovladače uveden BenQ a název modelu odpovídá vašemu novému monitoru,
znamená to, že jsou nainstalovány správné ovladače a proto již nemusíte provádět žádnou operaci.
Zrušte zobrazení oken vlastností.
Pokud však není jako výrobce uveden BenQ nebo pokud není zobrazen správný model, budete muset
postupovat následujícím způsobem.
5. Klikněte na záložku Ovladač(Driver) a na tlačítko Aktualizovat ovladač (Update Driver).
Zobrazí se okno Průvodce aktualizací hardware (Hardware Update Wizard). Postupujte podle
pokynů průvodce a nezapomeňte provést následující operace:
6. Vložte disk CD-ROM dodávaný k LCD monitoru BenQ do mechaniky CD v počítači,
ke kterému je monitor připojen.
7. Zaškrtněte volbu Instalovat ze seznamu či daného umístění (Install from a list or specific location) a klikněte na Další (Next).
8. Zaškrtněte volbu Vyhledat nejlepší ovladač v těchto umístěních (Search for the best
driver in these locations) a také volbu Prohledat vyměnitelná média (Search removable
media) a pak klikněte na Další (Next).
Počkejte prosím, než průvodce dokončí prohledávání jednotek a disku CD dodávaného k LCD
monitoru BenQ, který byl vložen v kroku 6. Po dokončení by měl průvodce nalézt a zvolit na disku
CD ovladač BenQ, který odpovídá modelu vašeho monitoru - ve vašem případě ‘BenQ FP202W’ v
umístění ‘d:\driver\FP202W.inf’ nebo podobném umístění.
14Optimální používání monitoru BenQ
Písmeno jednotky pro mechaniku CD může být v závislosti na nastavení systému odlišné od
písmene uvedeného v předchozím příkladě – může to být např. ‘D:’ nebo ‘E:’ nebo ‘F:’ atd.
9. Vyberte (jednou klikněte) na soubor na disku CD s názvem ‘BenQ FP202W’ a klikněte na
tlačítko Další (Next).
Příslušné soubory ovladače monitoru se zkopírují a nainstalují do počítače.
10. Klikněte na Dokončit (Finish).
Průvodce se uzavře a obnoví se zobrazení okna Monitor - vlastnosti (Monitor Properties), nyní
pojmenované jako
BenQFP202W- vlastnosti.
11. Klikněte na Uzavřít (Close), OK a OK.
Tím se okno Zobrazení - vlastnosti (Display Properties) uzavře. Windows XP není nutno
restartovat - ovladače LCD monitoru BenQ začnou ihned fungovat a není nutno provádět žádnou
další operaci.
15 Optimální používání monitoru BenQ
Instalace v operačním systému Windows 2000
Pokud provádíte instalaci na počítač s operačním systémem Windows XP (nebo novější
verzí), nejsou tyto pokyny platné. V takovém případě postupujte podle pokynů v kapitole
Instalace v operačním systému Windows XP.
1. Otevřete okno Zobrazení - vlastnosti (Display Properties).
Nejrychleji lze okno Zobrazení - vlastnosti (Display Properties) zobrazit prostřednictvím pracovní
plochy Windows.
Klikněte pravým tlačítkem myši na pracovní plochu a z kontextového menu vyberte položku
Vlastnosti (Properties).
Nebo můžete okno Zobrazení - vlastnosti (Display Properties) zobrazit pomocí okna Ovládací panely (Control Panel).
V operačních systémech Windows 2000, je položka Ovládací panely (Control Panel) umístěna pod
položkou menu Nastavení (Settings).
Klikněte na Start | Nastavení (Settings) | Ovládací panely (ControlPanel) | Zobrazení (Display).
Zobrazí se okno Zobrazení - vlastnosti (Display Properties).
2. Klikněte na záložku Nastavení(Settings) a na tlačítko Upřesnit (Advanced).
Zobrazí se okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties).
3. Ve Windows 2000 klikněte na záložku Monitor a na tlačítko Vlastnosti (Properties).
Zobrazí se okno Vlastnosti monitoru(Monitor Properties).
4. Ve Windows 2000 klikněte na záložku Ovladač (Driver) a na tlačítko Aktualizovat ovladač (Update Driver).
Zobrazí se Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard).
Viz kapitola Dokončení průvodce aktualizací ovladače zařízení ve Windows
16 Optimální používání monitoru BenQ
Dokončení průvodce aktualizací ovladače zařízení ve Windows
1. Vložte do mechaniky disk CD-ROM dodávaný s LCD monitorem BenQ.
Vložte dodávaný disk CD-ROM do mechaniky CD v počítači, ke kterému je monitor připojen.
V internetovém prohlížeči se automaticky zobrazí stránka pro volbu jazyka pro návod k obsluze.
Zde můžete zvolit jazyk a v následujícím okně můžete prohlížet online verzi tohoto návodu.
Pokud dáváte přednost práci off-line, můžete si návod následně vytisknout. Poté, co jste připraveni,
zrušte (Cancel) zobrazení prohlížeče, nebo˙ prohlížeč není pro Průvodce aktualizací ovladače zařízení ve Windows (Upgrade Device Driver Wizard) zapotřebí.
2. Spus˙te Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard)
ve Windows a klikněte na Další (Next).
Pokyny najdete v kapitole Instalace v operačním systému Windows 2000.
3. Zaškrtněte volbu Zobrazit seznam známých ovladačů ... (Display a list of known drivers...) a klikněte na Další (Next).
4. Klikněte na tlačítko Z disku (Have Disk).
Zobrazí se okno Instalovat z disku (Install From Disk).
5. Klikněte na tlačítko Procházet (Browse) a přepněte se na disk CD-ROM dodávaný k LCD
monitoru BenQ.
Jde o disk CD, který jste vložili do mechaniky ve výše uvedeném kroku 1. Mechanika CD bude
označena písmenem jednotky, které jí přidělil systém Windows (např. D: nebo E: nebo F:). Vyberte
písmeno jednotky, které odpovídá mechanice, do které jste vložili CD.
6. Klikněte dvojklikem na složku označenou jako 'Driver'.
Zobrazí se obsah složky ‘Driver’.
7. Klikněte na tlačítko Otevřít (Open).
Tato volba provede přepnutí zpět do okna Instalovat z disku (Install From Disk) a zápis adresy
složky ‘Driver’ na disku CD dodávaném k LCD monitoru BenQ do pole s názvem Kopírovat soubory výrobce z: (Copy manufacturer’s files from:).
Toto pole bude obsahovat např. údaj "D:\Driver" nebo "E:\Driver" nebo "F:\Driver".
8. Klikněte na tlačítko OK.
Tato volba provede přepnutí zpět do Průvodce aktualizací ovladače zařízení (Upgrade Device Driver Wizard).
9. Vyberte (jednou klikněte) na soubor s názvem BenQ FP202W a klikněte na tlačítko Další (Next).
10. Klikněte na tlačítko Další (Next).
Příslušné soubory ovladače monitoru se zkopírují do počítače.
11. Klikněte na Dokončit (Finish).
Ve Windows 2000 se průvodce uzavře a zobrazí se okno Monitor - vlastnosti (Monitor Properties),
nyní pojmenované jako ‘BenQ
FP202W - vlastnosti’.
17 Optimální používání monitoru BenQ
12. Ve Windows 2000 klikněte na Uzavřít (Close).
Okno BenQ FP202W - vlastnosti se uzavře a zobrazení se přepne do okna Zobrazení - rozšířené vlastnosti (Advanced Display Properties).
Pokud chcete, můžete zde změnit obnovovací frekvenci obrazovky a další vlastnosti monitoru tak,
aby vyhovovaly vašim potřebám. Podrobné informace najdete v kapitole Přizpůsobení obnovovací
frekvence obrazovky.
13. Ve Windows 2000 klikněte na OK.
Okno Zobrazení - rozšířené vlastnosti (Advanced Display Properties) se uzavře a obnoví se
zobrazení okna Zobrazení - vlastnosti (Display Properties).
Pokud chcete, můžete zde změnit rozlišení obrazovky (plochu a barvy).
Podrobné informace najdete v kapitole Přizpůsobení rozlišení obrazovky.
14. Klikněte na OK.
Okno Zobrazení - vlastnosti (Display Properties) se uzavře a pokud jste provedli nějaké změny
rozlišení obrazovky, systém Windows 2000 vás vyzve k potvrzení realizace změn a dalšímu
potvrzení přijetí změn. Klikněte na OK a pak na Ano (Yes).
18 Optimální používání monitoru BenQ
1
1
5
Přizpůsobení rozlišení obrazovky
V důsledku principu technologie displejů z tekutých krystalů (LCD) je rozlišení obrazu vždy
pevné. Nejlepší možný obraz pro váš displej BenQ FP202W se dosahuje při rozlišení
1680x1050. Toto rozlišení je nazýváno "přirozené rozlišení" nebo maximální rozlišení - při něm
je nejjasnější obraz. Obraz se při nižším rozlišení zobrazuje na celé obrazovce prostřednictvím
interpolačního obvodu. Při použití interpolovaného rozlišení může v závislosti na typu obrazu a
jeho původním rozlišení docházet k rozostření obrazu na hranicích pixelů.
Chcete-li plně využít možností technologie LCD, vyberte v nastavení zobrazení počítače
nativní rozlišení 1680 x 1050 podle následujících pokynů. Mějte na paměti, že toto
rozlišení neposkytují všechny počítačové grafické karty. V případě, že vaše grafická karta
uvedené rozlišení nenabízí, vyhledejte na webu jejího výrobce aktualizovaný ovladač,
který toto rozlišení podporuje. Softwarové grafické ovladače jsou často aktualizovány a
poskytovány s novými hardwarovými rozlišeními zobrazení. Je také možné, že k zajištění
podpory nativního rozlišení displeje bude nutné grafickou kartu vyměnit.
1. Otevřete okno Zobrazení - vlastnosti (Display Properties) a vyberte záložku Nastavení
(Settings).
Okno Zobrazení - vlastnosti (Display Properties) můžete zobrazit kliknutím pravým tlačítkem
myši na pracovní plochu Windows a výběrem položky Vlastnosti (Properties) z kontextového
menu.
2. Pomocí posuvného ovládacího prvku v poli Rozlišení obrazovky (Screen area) nastavte
požadované rozlišení.
Zvolte doporučené rozlišení 1680x1050 a pak klikněte na tlačítko Použít (Apply).
Pokud uvažujete o volbě jiného rozlišení, uvědomte si prosím, že toto rozlišení bude
pouze interpolované a z tohoto důvodu nemusí být obraz tak přesný, jako při použití
přirozeného rozlišení.
3. Klikněte na OK a pak na Ano (Yes).
4. Uzavřete okno Zobrazení - vlastnosti (Display Properties).
19 Přizpůsobení rozlišení obrazovky
1
1
6
Přizpůsobení obnovovací frekvence obrazovky
Není nutné, abyste na LCD displeji zvolili nejvyšší možnou obnovovací frekvenci, protože
z technického hlediska nemůže LCD displej blikat. Nejlepších výsledků dosáhnete při použití
továrních režimů, které jsou již nastaveny ve vašem počítači. V kapitole s technickými údaji
v tomto návodu k obsluze je k dispozici tabulka továrních režimů: Podporovaná časování
počítače.
Pro přirozené rozlišení 1680x1050 můžete zvolit frekvenci 60 Hz.
1. Klikněte dvakrát na ikonu Zobrazení (Display) v Ovládacích panelech (Control Panel).
2. V okně Zobrazení - vlastnosti (Display Properties) vyberte záložku Nastavení (Settings)
a klikněte na tlačítko Upřesnit (Advanced).
3. Vyberte záložku Adaptér (Adapter) a zvolte vhodnou obnovovací frekvenci, která
odpovídá některému z použitelných továrních režimů, uvedených v tabulce specifikací.
4. Klikněte na tlačítko Změnit (Change), OK a pak na tlačítko Ano (Yes).
5. Uzavřete okno Zobrazení - vlastnosti (Display Properties).
20 Přizpůsobení obnovovací frekvence obrazovky
1
1
7
Způsoby optimalizace obrazu
Nejsnadnějším způsobem dosažení optimálního obrazu z analogového vstupu (D-Sub) je použít
tlačítko "i key". Stisknutím tlačítka "i key" provedete optimalizaci právě zobrazeného obrazu na
obrazovce.
Jestliže k monitoru připojíte digitální obrazový výstup pomocí digitálního kabelu (DVI), tlačítko "i
key" a funkce Auto Adjustment (Automatické nastavení) budou deaktivovány, protože monitor
automaticky zobrazí nejlepší obraz.
Při použití tlačítka "i key" se ujistěte, že na připojené grafické kartě v počítači je nastaveno nativní
rozlišení monitoru (1680 x 1050).
Nastavení geometrie obrazovky můžete v případě potřeby kdykoli přizpůsobit ručně pomocí
tlačítek na panelu monitoru. Pro usnadnění této operace disponuje BenQ programem pro
zobrazení testovacího obrazu na obrazovce, který lze použít pro kontrolu zobrazení barev,
stupnice šedé a gradientu čar.
1. Spus˙te z disku CD-ROM testovací program auto.exe. Můžete rovněž použít jakýkoliv jiný
obraz (např. pracovní plochu vašeho operačního systému). Doporučujeme však používat
program auto.exe. Po spuštění programu auto.exe se zobrazí testovací obrazec.
2. Stiskněte tlačítko iKey na monitoru.
3. Stiskem tlačítka Enter zobrazte obrazovkové (OSD) menu monitoru.
4. Pokud se objeví vertikální šum (podobně jako efekt záclony – chvění svislých linií), vyberte
pomocí tlačítka
Potom pomocí tlačítka
znovu tlačítko Enter. Potom stiskem tlačítka
zmizel.
5. Pokud se objeví horizontální šum, vyberte pomocí tlačítka
(Geometrie) a stiskněte tlačítko Enter. Potom pomocí tlačítka
(Fáze) a stiskněte znovu tlačítko Enter. Potom stiskem tlačítka
monitor tak, aby šum zmizel.
t nebo u položku Geometry (Geometrie) a stiskněte tlačítko Enter.
t nebo u vyberte Pixel Clock (Frekvence pixelů) a stiskněte
t nebo u přizpůsobte monitor tak, aby šum
t nebo u položku Geometry
t nebo u vyberte Phase
t nebo u přizpůsobte
21 Způsoby optimalizace obrazu
1
1
8
Jak nastavit tento monitor
Pohled na ovládací panel
1
2
3
4
5
6
7
8
Pro ovládání monitoru uživatelem je určeno 8 tlačítek “Enter”, “t” , “u”, “Exit” , “Mode”,
“Input” , “iKey” a vypínač. Následuje popis funkcí těchto tlačítek a vypínače.
1. “Power - zapnutí”: zapnutí a vypnutí monitoru.
2. Tlačítko “Enter”: aktivace OSD, vstup do podmenu, volba položky, potvrzení volby.
t Tlačítko (Nahoru): zvýšení hodnoty při nastavování. Tlačítko funguje také jako klávesová
3.
zkratka (hotkey) pro nastavení jasu.
u Tlačítko (Dolů): snížení hodnoty při nastavování. Tlačítko funguje také jako klávesová
4.
zkratka (hotkey) pro nastavení kontrastu.
5. Tlačítko “Exit”: návrat do předchozího menu nebo pro opuštění nabídky na obrazovce (OSD).
6. Tlačítko “Režim (Mode)”: přepínání mezi různými režimy, jako Standard (Standardní), Movie 1
(Film 1), Movie 2 (Film 2) a Photo (Fotografie).
7. Tlačítko “Vstup (Input)”: ručně přepněte vstupní signál mezi D-Sub a DVI.
8. “iKey” : Automatické nastavení vertikální polohy obrazu, fáze, horizontální polohy obrazu a
obrazové synchronizace.
9.
22 Jak nastavit tento monitor
Režim horkých kláves (Hot Key)
Tlačítka monitoru slouží jako zkratky pro přímý přístup k určitým funkcím, kdykoli na obrazovce
není zobrazena nabídka.
Horká klávesa pro jas (Brightness)
Stiskněte tlačítko
(Brightness), stiskněte tlačítko t nebo u pro
nastavení stupně jasu a pak stiskněte tlačítko
“Exit” pro opuštění nabídky na obrazovce
(OSD).
Horká klávesa pro kontrast (Contrast)
Stiskněte tlačítko u pro vstup do nabídky
kontrast (Contrast), stiskněte tlačítko t nebo
t pro vstup do nabídky jas
u pro nastavení stupně kontrastu a pak
stiskněte tlačítko “Exit” pro opuštění nabídky
na obrazovce (OSD).
Horká klávesa pro režim(Mode)
Stisknutím tlačítka Mode (Režim) zobrazíte
nabídku Mode (Režim). Opakovaným stisknutím tohoto tlačítka můžete přepínat mezi
následujícími čtyřmi možnostmi: Standard
(Standardní), Movie 1 (Film 1), Movie 2 (Film
2) a Photo (Fotografie).
poskytuje efekty pro nastavení optimální kvality
zvoleného typu obrazu. Standardní re_im
doporučujeme pro bě_né pou_ití na PC. Re_im
Film 1 zlepšuje sytost a kontrast a je určen pro
sledování videa. Re_im Film 2 je vhodný
zejména pro videozáznam krajin. Re_im
Fotografie je vhodný pro zobrazení fotografií.
Nové nastavení bude aktivováno okamžitě.
Po provedení nastavení nabídka Mode (Režim)
během 2 až 3 sekund zmizí.
Zvolený re_im
23 Jak nastavit tento monitor
Horká klávesa pro Input
Stisknutím tlacítka Input mužete vybrat z
ruzných obrazových signálu, které lze k
monitoru pripojit.
Režim hlavního menu (Main Menu)
Stisknutím tlačítka Enter zobrazte hlavní nabídku. Pomocí tlačítek t nebo u zvýrazněte
položku nabídky a stisknutím tlačítka Enter zobrazte nastavení této položky nabídky.
Hlavní nabídka - Main Menu
24 Jak nastavit tento monitor
Vnořená nabídka svítivost (Luminance)
Stiskněte tlačítko t nebo u pro nastavení
stupně jasu (Brightness), a pak stiskněte
tlačítko “Exit” pro návrat do předchozí
nabídky.
Stiskněte tlačítko t nebo u pro nastavení
stupně kontrastu (Contrast), a pak stiskněte
tlačítko “Exit” pro návrat do předchozí
nabídky.
25 Jak nastavit tento monitor
Vnořená nabídka geometrie (Geometry)
Stiskněte tlačítko
t nebo u pro nastavení
horizontální polohy obrazu (Horizontal
Position), a pak stiskněte tlačítko “Exit” pro
návrat do předchozí nabídky.
Stiskněte tlačítko t nebo u pro nastavení
vertikální polohy obrazu (Vertical Position),
a pak stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
Stiskněte tlačítko
t nebo u pro nastavení
hodnoty hodin obrazových bodů (Pixel Clock),
a pak stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
Stiskněte tlačítko
t nebo u pro nastavení
stupně fáze (Phase), a pak stiskněte tlačítko
“Exit” pro návrat do předchozí nabídky.
26 Jak nastavit tento monitor
Vnořená nabídka barvy (Color)
Bluish (namodralý) - dodává obrazu studený barevný odstín a je od výrobce přednastaven na
standardní bílou barvu používanou v počítačovém průmyslu.
Reddish(načervenalý) - dodává obrazu teplý barevný odstín a je od výrobce přednastaven na
standardní bílou barvu zpráv v tisku.
Normal(normální) - umožňuje zobrazovat video a statické snímky v přirozených barvách. Toto
je standardní barva přednastavená výrobcem.
User Preset (podle uživatele)
Volba User Preset umožňuje uživatelům, aby
přizpůsobili barevný odstín obrazu jejich
představám. Kombinaci červené, zelené a modré
primární barvy lze změnit tak, aby se změnil
barevný odstín obrazu. Standardní počáteční
nastavení je 50. Snížením úrovně jedné nebo
více barev se příslušným způsobem sníží vliv
těchto barev na barevný odstín obrazu; pokud
budete např. snižovat úroveň modré barvy, bude
obraz postupně nabývat nažloutlého odstínu.
Pokud snížíte úroveň zelené barvy, bude mít
obraz červenofialový odstín.
Pokud chcete obnovit standardní nastavení, přečtěte si prosím kapitolu Vnořená nabídka
vyvolání (Recall).
27 Jak nastavit tento monitor

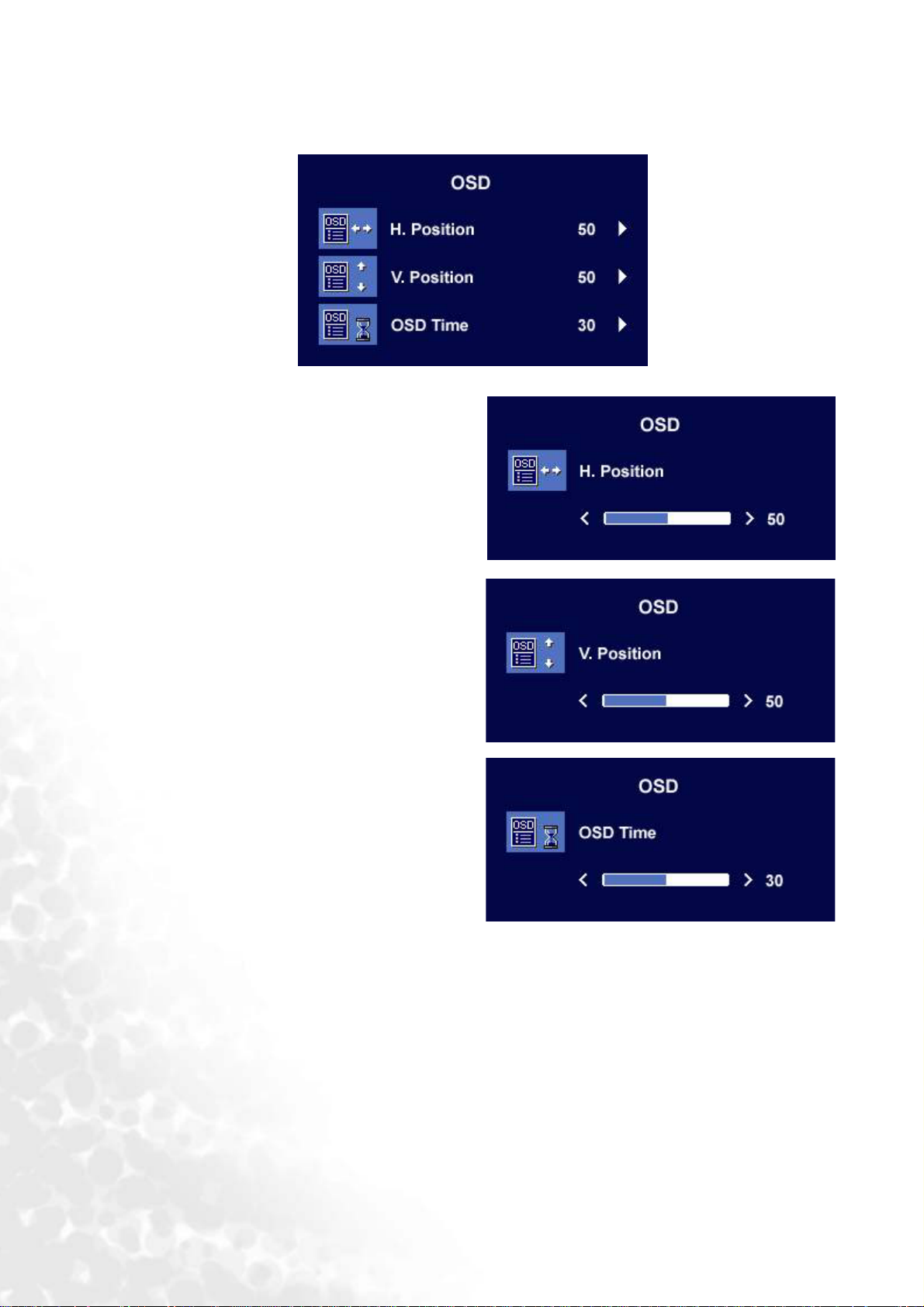

Vnořená nabídka na obrazovce (OSD)
Stiskněte tlačítko t nebo u pro nastavení
horizontální polohy nabídky na obrazovce
(OSD) , a pak stiskněte tlačítko “Exit” pro
návrat do předchozí nabídky.
Stiskněte tlačítko
t nebo u pro nastavení
vertikální polohy nabídky na obrazovce (OSD),
a pak stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
Stiskněte tlačítko
t nebo u pro nastavení
doby zobrazení nabídky na obrazovce (OSD),
a pak stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
28 Jak nastavit tento monitor
Vnořená nabídka jazyků (Languages)
Stiskem tlačítek
t nebo u vyberte jazyk, ve kterém se mají zobrazovat menu OSD displeje.
Stiskněte tlačítko Exit pro návrat do předchozího menu.
Obrázek se může lišit od nabídky Language na monitoru podle produktu dodávaného ve vaší
oblasti.
29 Jak nastavit tento monitor
Vnořená nabídka vyvolání (Recall)
Stiskněte tlačítko t nebo u pro potvrzení
resetu. Pokud zvolíte "Yes (Ano)", dojde k
obnovení standardního nastavení pro aktuální
režim.
Tlačítkem “Exit” se vrátíte do předchozího
menu.
Stiskněte tlačítko
t nebo u pro potvrzení
vyvolání původního nastavení barev (Color
Recall), a pak stiskněte tlačítko “Enter” pro
obnovení původního nastavení barev, nebo
stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
Stiskněte tlačítko t nebo u pro potvrzení
vyvolání celkového původního nastavení
(Recall All), a pak stiskněte tlačítko “Enter”
pro obnovení celkového původního nastavení,
nebo stiskněte tlačítko “Exit” pro návrat do
předchozí nabídky.
30 Jak nastavit tento monitor
Vnořená nabídka - různé (Miscellaneous)
Mode (Režim):
Zvolte po_adovaný re_im ze čtyř mo_ností:
Standard (Standardní),
2
(Film 2) a Photo (Fotografie). Zvolený re_im
Movie 1
(Film 1)
, Movie
poskytuje efekty pro nastavení optimální kvality
zvoleného typu obrazu. Standardní re_im
doporučujeme pro bě_né pou_ití na PC. Re_im
Film 1 zlepšuje sytost a kontrast a je určen pro
sledování videa. Re_im Film 2 je vhodný
zejména pro videozáznam krajin. Re_im
Fotografie je vhodný pro zobrazení fotografií.
Nastavení aktivujete tlačítkem Enter. Tlačítkem
Exit se vrátíte do předchozího menu.
Mode Demo (Demo režim):
Demo režim Vám umožní si prohlédnout
výsledek nastavení zvoleného režimu.
Po volbě "On (Zapnout)" zmáčkněte "Enter",
aktivuje se demo režim a displej se rozdělí na
dvě okna: v levém okně je obraz ve
standardním režimu, v pravém okně je obraz
zvoleného režimu.
Tlačítkem Exit se vrátíte do předchozího menu.
31 Jak nastavit tento monitor
Input Select (Volba vstupu):
Můžete zvolit vstup D-sub (analogový) nebo
DVI (digitální).
Tlačítkem “Exit” se vrátíte do předchozího
menu.
Sharpness (Ostrost):
Stiskněte tlačítko
t nebo u pro nastavení
stupně ostrosti (Sharpness).
Display Information (Zobrazit informace).
Vyberte Display Information (zobrazit
informace) pro zobrazení aktuálního nastavení
vlastností monitoru.
32 Jak nastavit tento monitor
1
1
9
Odstraňování závad
Často pokládané otázky (FAQ)
Obraz je rozmazaný:
Přečtěte si část Přizpůsobení rozlišení obrazovky a pak zvolte správné rozlišení, obnovovací
cyklus a proveďte nastavení na základě těchto pokynů.
Jak používáte prodlužovací kabel VGA?
Na zkoušku prodlužovací kabel odpojte. Je nyní obraz ostrý? Pokud ne, proveďte nastavení
obrazu podle pokynů v části Přizpůsobení obnovovací frekvence obrazovky. Určité rozmazání
obrazu vlivem ztrát v prodlužovacím kabelu je normální. Tyto ztráty můžete minimalizovat
použitím kabelu s nižším odporem nebo pomocí vestavěného zesilovače.
Vyskytuje se rozmazaný obraz pouze při nižších rozlišeních, než je nativní (maximální) rozlišení?
Přečtěte si část Přizpůsobení rozlišení obrazovky. Zvolte nativní rozlišení.
Je možno pozorovat chyby obrazových bodů (pixelů):
Jeden nebo několik obrazových bodů (pixelů) je stále černých, jeden nebo několik obrazových
bodů (pixelů) je stále bílých, jeden nebo několik obrazových bodů (pixelů) je stále červených,
zelených, modrých nebo jiné barvy.
• Vy čistěte obrazovku monitoru.
• Vypněte a znovu zapněte napájení.
• Toto jsou pixely ve stále zapnutém nebo vypnutém stavu; jde o přirozenou vadu, která se
vyskytuje v technologii LCD.
Obraz má nesprávnou barevnost:
Má nádech do žluta, modra nebo do růžova.
Stiskněte tlačítko “Enter” na monitoru a pak stiskněte tlačítko t nebo u pro posunutí na ikonu
“Recall”, a pak stiskněte tlačítko“Enter” pro vyvolání vnořené nabídky “Recall”. Stiskněte
tlačítko t nebo u pro volbu položky “Color Recall”, a ve vnořené nabídce “Color Recall”
zvolte “Ano/Yes”, a pak stiskněte tlačítko “Enter” pro vyvolání továrních nastavení. Pokud obraz
stále není v pořádku, a nabídka na obrazovce (OSD) rovněž nemá správné barvy, znamená to,
že ve vstupním signálu chybí jedna ze tří základních barev. Nyní prověřte konektory na datovém
(signálovém) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obra˙te se prosím na
svého prodejce, u něhož získáte potřebnou podporu .
Není vidět žádný obraz:
Je indikace na displeji zobrazena zelenou barvou?
Pokud dioda LED svítí zeleně, a na obrazovce je zobrazena zpráva “Out of Range”, znamená to,
že používáte zobrazovací režim, který tento monitor nepodporuje, proto jej přepněte do některého
z podporovaných režimů. Přečtěte si prosím část “Podporovaná časování počítače”. Doporučený
režim je 1680 × 1050, 60 Hz.
Je indikace na displeji zobrazena oranžovou barvou?
Pokud dioda LED svítí oranžově, je aktivní režim úspory energie. Stiskněte jakoukoli klávesu na
klávesnici počítače nebo posuňte myší. Pokud to nepomůže, zkontrolujte konektory datového
33 Odstraňování závad
(signálového) kabelu. Pokud je nějaký kolík (pin) ohnutý nebo vylomený, obra˙te se prosím na
svého prodejce, u něhož získáte potřebnou podporu .
Na dispIeji není zobrazena žádná indikace?
Zkontrolujte zásuvku sí˙ového napájení, externí napájecí zdroj a sí˙ový vypínač monitoru.
Obraz je zkreslený, bliká nebo poblikává:
Přečtěte si část Přizpůsobení rozlišení obrazovky a pak zvolte správné rozlišení, obnovovací
cyklus a proveďte nastavení na základě těchto pokynů.
Obraz je posunut jedním směrem:
Přečtěte si část Přizpůsobení rozlišení obrazovky pak zvolte správné rozlišení, obnovovací cyklus
a proveďte nastavení na základě těchto pokynů.
Potřebujete další pomoc?
Pokud problém přetrvává i po kontrole na základě uvedených pokynů, obra˙te se prosím na
prodejnu, kde jste přístroj zakoupili, nebo napište e-mailovou zprávu na adresu:
Support@BenQ.com
• K roztrhání obrazu může docházet v důsledku rozdílů ve frekvencích signálů u grafických karet
VGA, které neodpovídají obvyklým normám. To však nepředstavuje žádnou chybu. Tuto situaci
můžete zlepšit změnou automatického nastavení, nebo manuální změnou nastavení fáze
a frekvence obrazových hodin prostřednictvím nabídky “Geometry”.
• Pro prodloužení provozní životnosti přístroje vám doporučujeme, abyste používali funkci pro
řízení spotřeby svého počítače.
35 Podporovaná časování počítače
1
1
11
Technické údaje
1
BenQ FP202W
ModelFP202W
Ttyp displeje
20,1" , aktivní, TFT
Sledovatelná úhlopříčka
Nativní (maximální) rozlišení
Barvy
Kontrast / Jas
Doba odezvy
Úhel sledování (zleva/zprava,
shora/dolů)
Řádková frekvence
Obrazová frekvence
Diagnostika obrazu
Ovládací prvky
Funkce
Řízení spotřeby
51,1 cm
1,680 x 1,050 @ 60 Hz *
16,7 miliónu
600:1 / 300 cd/m
8 ms
140, 130 (CR=10)
31 - 81 kHz Multi-frekvenční monitor
56 - 76 Hz, kromě rozlišeni 1680 x 1050 s
frekvenci pouze 60 Hz (Max.)
Digitální, OSD technologie, i key (automatické
seřizování obrazu)
7 tlačítek a tlačítko i key.
Kontrast, jas, vertikální a horizontální poloha
obrazu, fáze, hodiny obrazových bodů (pixelů),
vyvážení barev, barevná paleta, vícejazyčný
OSD, poloha nabídky na obrazovce (OSD),
stavový indikátor, zobrazovací režimy, volba
vstupu
VESA DPMS, EPA
2
Maximální odběr (příkon)
Spotřeba energie v pohotovost-
GS, FCC třída B, ISO 13406-2, VCCI, CSA, CB
Report, CE, C-Tick, BSMI, Fimko, GOST, CCC,
UL, PSB, SASO
Provozní napětí
Napájecí zdroj s automatickým přepínáním,
100-260 V, 50-60 Hz
Rozměry (H x W x D)
Hmotnost
* Obrazové rozlišení 1680 x 1050 bodů nepodporují všechny karty VGA. Chcete-li zajistit optimální
výkon zobrazení, ověřte u výrobce počítače, zda je toto rozlišení podporováno, případně zvažte
zakoupení karty VGA s podporou rozlišení 1680 x 1050 bodů.
396,7 x 479,6 x 169,9 mm
5,7 kg
37 Technické údaje
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
