Benq EX800ST, EW800ST User Manual [pl]

Projektor cyfrowy

Podręcznik użytkownika

EX800ST / EW800ST

Wer. 1.01

Gwarancja i informacje dotyczące prawa autorskiego

Ograniczona gwarancja

Gwarancja BenQ na ten produkt obejmuje wszelkie defekty materiałowe i konstrukcyjne zaistniałe w normalnych warunkach użytkowania i składowania.

Podstawą zgłaszania wszelkich roszczeń gwarancyjnych jest poświadczenie daty sprzedaży. Jeśli w okresie gwarancyjnym wykryta zostanie usterka tego produktu, jedynym zobowiązaniem i działaniem naprawczym ze strony BenQ jest wymiana uszkodzonych części (wliczając robociznę). Aby uzyskać świadczenia gwarancyjne, o defektach produktu natychmiast powiadom swojego sprzedawcę.

Ważne: Powyższa gwarancja traci ważność, jeśli klient używa urządzenia niezgodnie z pisemnymi instrukcjami BenQ, w szczególności w warunkach wilgotności poza zakresem 10% do 90%, temperaturach poza zakresem 0°C do 35°C, na wysokościach powyżej 4920 stóp lub w zapylonym otoczeniu. Gwarancja daje użytkownikowi określone prawa. W zależności od kraju użytkownik może także posiadać inne prawa.

Więcej informacji uzyskać można na stronie www.BenQ.com.

Prawa autorskie

Copyright © 2020 BenQ Corporation. Wszystkie prawa zastrzeżone. Żadna część niniejszej publikacji nie może być reprodukowana, przekazywana, przepisywana, zapisywana w systemie pamięci lub tłumaczona na jakikolwiek język lub język programowania, żadnymi środkami, elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi, manualnymi lub innymi bez uprzedniej pisemnej zgody BenQ Corporation.

Zastrzeżenia

BenQ Corporation nie podejmuje zobowiązań prawnych i nie udziela gwarancji, wyrażonych lub domniemanych, odnośnie zawartości niniejszego dokumentu, a w szczególności unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla określonych zastosowań. Ponadto firma BenQ Corporation zastrzega sobie prawo do przeprowadzania aktualizacji niniejszej publikacji i wprowadzania od czasu do czasu zmian zawartości niniejszej publikacji, bez wymogu informowania kogokolwiek przez BenQ Corporation o takich aktualizacjach lub zmianach.

*DLP, Digital Micromirror Device i DMD są znakami towarowymi firmy Texas Instruments. Pozostałe prawa autorskie należą do odpowiednich firm i organizacji.

Patenty

Szczegółowe informacje na temat zakresu praw z patentu BenQ można znaleźć na stronie

http://patmarking.benq.com/.

2 Gwarancja i informacje dotyczące prawa autorskiego

Spis treści

Gwarancja i informacje dotyczące prawa autorskiego .................................................. 2

Ważne instrukcje bezpieczeństwa ...................................................................................4

Wprowadzenie ...................................................................................................................7

Zawartość zestawu .....................................................................................................7

Zewnętrzny widok projektora ...................................................................................... 9

Elementy sterujące i funkcje ..................................................................................... 10

Ustawienie projektora ..................................................................................................... 13

Wybór miejsca ..........................................................................................................13

Uzyskiwanie preferowanego rozmiaru obrazu z projektora ...................................... 14

Montaż projektora .....................................................................................................15

Regulacja wyświetlanego obrazu .............................................................................. 16

Połączenie ........................................................................................................................18

Uruchamianie projektora ................................................................................................20

Obsługa (dla źródła Launcher) .......................................................................................24

Before you get started ...............................................................................................24

The AMS Service ...................................................................................................... 25

Checking for system update ..................................................................................... 31

BenQ Launcher .......................................................................................................33

Obsługa (dla źródła innego niż Launcher) .................................................................... 73

Korzystanie z menu projektora dla źródła innego niż Launcher ...............................73

Zabezpieczanie projektora ........................................................................................74

Przełączanie sygnałów wejściowych ........................................................................76

Sterowanie projektorem za pośrednictwem przewodowej sieci LAN ........................ 76

Działanie menu ......................................................................................................... 80

Wyłączanie projektora .....................................................................................................97

Bezpośrednie wyłączenie projektora ........................................................................ 97

Konserwacja ....................................................................................................................98

Jak dbać o projektor ..................................................................................................98

Informacje o źródle światła ....................................................................................... 98

Rozwiązywanie problemów .......................................................................................... 104

Dane techniczne ............................................................................................................ 105

Dane techniczne projektora ....................................................................................105

Wymiary ..................................................................................................................106

Tabela częstotliwości.............................................................................................. 107

3 Spis treści

Ważne instrukcje bezpieczeństwa

Projektor został zaprojektowany i przetestowany, aby spełniał najnowsze standardy bezpieczeństwa sprzętu elektronicznego i informatycznego. W celu zapewnienia bezpiecznego użytkowania produktu należy przestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu.

1. Przed rozpoczęciem korzystania

z projektora zapoznaj się z tym podręcznikiem. Zachowaj podręcznik.

2. W czasie działania projektora nie patrz prosto w obiektyw. Intensywny promień

światła może uszkodzić wzrok.

3. Serwisowanie powierzaj tylko wykwalifikowanemu personelowi.

6. W niektórych krajach napięcie w sieci jest NIESTABILNE. Ten projektor przeznaczony jest do bezpiecznego użytkowania w zakresie napięć od 100 do 240 V AC, ale może zawodzić w przypadku wystąpienia wahań napięcia

±10 V. Na obszarach, gdzie istnieje takie ryzyko zaleca się użycie stabilizatora napięcia, listwy przeciwprzepięciowej lub zasilania awaryjnego UPS.

7. Nie blokuj obiektywu żadnymi przedmiotami, gdy projektor jest włączony, gdyż może to spowodować nagrzanie, deformację lub nawet zapalenie się przedmiotów. Aby tymczasowo wyłączyć lampę, użyj funkcji "blank" (pustego ekranu).

4. Zawsze otwieraj przesłonę obiektywu

(jeśli urządzenia ją posiada) lub zdejmuj nakładkę obiektywu (jeśli urządzenia ją posiada), kiedy lampa projektora jest włączona.

5. Podczas działania lampa bardzo się rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany pozwól projektorowi ostygnąć przez około 45 minut.

4 Ważne instrukcje bezpieczeństwa

8. Nie użytkuj lampy po zakończeniu okresu eksploatacji. Eksploatacja lampy ponad przewidziany dla niej okres może w niektórych sytuacjach spowodować jej pęknięcie.

9. Nie wymieniaj modułu lampy lub jakichkolwiek części elektronicznych, jeśli projektor nie jest odłączony od sieci.

10. Nie umieszczaj urządzenia na niestabilnym wózku, stojaku lub stole. W razie upadku urządzenie może zostać poważnie uszkodzone.

11. Nie próbuj samodzielnie rozmontowywać tego projektora. Wewnątrz znajdują się elementy pod niebezpiecznie wysokim napięciem, które mogą spowodować śmierć w momencie ich dotknięcia. Lampa zaopatrzona w osobną zdejmowaną pokrywę jest jedyną częścią, która może być serwisowana przez użytkownika.

Jeżeli otwory wentylacyjne są mocno pozatykane, przegrzanie urządzenia może spowodować wybuch ognia w jego wnętrzu.

13. Umieszczaj włączony projektor na równej, poziomej powierzchni.

- Nie korzystaj z projektora, jeśli jest odchylony o ponad 10 stopni w lewo lub w prawo lub ponad 15 stopni w tył lub w przód. Korzystanie z projektora w pozycji odbiegającej od poziomu może spowodować wadliwe działanie lub uszkodzenie lampy.

14. Nie stawiaj projektora na żadnym z boków, w pozycji pionowej. Może to spowodować jego przewrócenie się i doprowadzić do urazów użytkownika lub uszkodzenia urządzenia.

W żadnym wypadku nie wolno usuwać ani zdejmować innych pokryw. Naprawy i serwisowanie powierzaj tylko wykwalifikowanym pracownikom serwisu.

12. Nie zakrywaj otworów wentylacyjnych.

- Nie stawiaj projektora na kocu, pościeli ani innej miękkiej powierzchni.

- Nie przykrywaj urządzenia materiałem lub innymi przedmiotami.

- Nie umieszczaj w pobliżu urządzenia żadnych materiałów palnych.

15. Nie stawaj na projektorze ani nie kładź na nim żadnych przedmiotów. Oprócz niebezpieczeństwa uszkodzenia projektora, takie postępowanie może prowadzić do wypadków i obrażeń.

16. Kiedy projektor pracuje, możesz wyczuć, że z kratki wentylacyjnej wydostaje się gorące powietrze i nieprzyjemny zapach. Jest to normalne zjawisko i nie oznacza awarii produktu.

5 Ważne instrukcje bezpieczeństwa

17. Nie umieszczaj w pobliżu urządzenia

3000 m

(10000

stóp)

0 m

(0 stóp)

żadnych cieczy. Rozlanie płynu na projektor może spowodować jego uszkodzenie. Jeśli projektor ulegnie zamoczeniu, odłącz go od zasilania i skontaktuj się z firmą BenQ w celu przeprowadzenia jego naprawy.

18. Urządzenie potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie/ścianie.

20. Nie umieszczaj projektora w żadnym z poniższych środowisk:

- Słabo wentylowana lub ograniczona przestrzeń. Zapewnij co najmniej 50 cm prześwitu między ścianami i projektorem oraz swobodny przepływ powietrza wokół niego.

- Miejsca o tendencji do mocnego nagrzewania się, takie jak wnętrze samochodu z zamkniętymi szybami.

- Miejsca, w których elementy optyczne narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu.

- Miejsca w pobliżu czujników pożarowych

- Miejsca o temperaturze otoczenia powyżej 40°C / 104°F

- Miejsca na wysokości powyżej 3 tysięcy metrów (10000 stóp).

19. To urządzenie musi być uziemione.

Hg - Ta lampa zawiera rtęć. Utylizować zgodnie z lokalnymi przepisami odnośnie utylizacji. Patrz www.lamprecycle.org.

Aby uniknąć uszkodzenia układów DLP, nigdy nie należy kierować mocnego promienia laserowego w obiektyw projekcyjny.

6 Ważne instrukcje bezpieczeństwa

Wprowadzenie

Zawartość zestawu

Ostrożnie rozpakuj zestaw i upewnij się, czy zostały dostarczone wszystkie przedstawione poniżej składniki. W przypadku jakichkolwiek braków skontaktuj się ze sprzedawcą.

Standardowe akcesoria

Projektor Pilot i baterie Skrócona instrukcja obsługi

Karta gwarancyjna* Przewód zasilający Kabel VGA

Moduł sieci bezprzewodowej

BenQ WDR02U USB

• Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które przedstawiono na ilustracji.

• *Karta gwarancyjna jest dostarczana jedynie w niektórych regionach. Szczegółowe informacje można uzyskać u sprzedawcy.

Akcesoria dodatkowe

1. Zapasowy zestaw lampy

2. Okulary 3D

3. Filtr przeciwkurzowy

4. Mocowanie ścienne (WM06G3)

7 Wprowadzenie

Wymiana baterii pilota

1. Naciśnij i przesuń pokrywę baterii, tak jak pokazano na ilustracji.

2. Wyjmij stare baterie (jeśli to konieczne) i na ich miejsce włóż dwie baterie AAA. Koniec dodatni i koniec ujemny muszą być ustawione w odpowiednich pozycjach, tak jak pokazano na ilustracji.

3. Przesuń pokrywę baterii tak, aby wskoczyła na miejsce.

• Unikaj pozostawiania pilota i baterii w nadmiernym cieple lub wilgotności, np. w kuchni, łazience, saunie, nasłonecznionym pokoju lub zamkniętym samochodzie.

• Wymieniaj tylko na baterie tego samego typu lub odpowiednik zalecany przez producenta baterii.

• Pozbywaj się zużytych baterii zgodnie z zaleceniami producenta baterii i lokalnymi przepisami ochrony środowiska.

• Nie należy wrzucać baterii do ognia. Stwarza to ryzyko wybuchu.

• Jeśli baterie są wyczerpane lub pilot nie będzie przez dłuższy czas używany, usuń baterie, aby zapobiec wyciekowi elektrolitu do pilota.

Instalacja modułu bezprzewodowego

Projektor obsługuje połączenia Wi-Fi i/lub Bluetooth wyłącznie wtedy, gdy moduł bezprzewodowy (WDR02U) jest zainstalowany.

1. Poluzuj śrubę mocującą osłonę gniazd wejścia/wyjścia w celu zdjęcia osłony gniazd wejścia/wyjścia.

2. Zdjąć pokrywkę z dołączonego modułu bezprzewodowego i włożyć moduł w gniazdo BEZPRZEWODOWY KLUCZ SPRZĘTOWY.

3. Założyć osłonę gniazd wejścia/wyjścia na miejsce.

8 Wprowadzenie

Zewnętrzny widok projektora

8 3

12 1410

1. Pierścień ostrości

2. Wywietrznik (wylot powietrza)

3. Stopki regulujące

4. Obiektyw

5. Czujnik podczerwieni

6. Zewnętrzny panel sterowania

(Patrz Elementy sterujące i funkcje na

stronie 10.)

7. Osłona lampy

11. Port RS-232

12. Gniazda sygnału RGB (PC)

13. Gniazdo wejścia HDMI

14. Wejście LAN RJ-45

15. Port USB Mini-B

16. Port USB typu A

17. Port USB typu A

18. Gniazdo sieciowe przewodu zasilającego

19. Otwory do montażu projektora na ścianie

8. Wywietrznik (wlot powietrza)

20. Sztaba zabezpieczająca

9. Wejścia sygnału Audio

Wyjście sygnału Audio

10. Gniazdo wyjściowe sygnału RGB (PC)

21. Gniazdo USB typu A (do modułu bezprzewodowego)

22. Osłona modułu bezprzewodowego

9 Wprowadzenie

Elementy sterujące i funkcje

• Wszystkie przyciski opisane w tym dokumencie można naciskać na pilocie lub projektorze.

• W Japonii pilot nie jest wyposażony we wskaźnik laserowy.

Projektor i pilot

1 2

5 6 7

3 4

10 12

13 14

19 20

15 16

21 22 23 24

3. Czujnik podczerwieni

POWER

ON (Wł.)/ Off (Wył.)

Kontrolka POWER (Lampy)/ Kontrolka TEMP (Temperatury)/ Kontrolka LAMP (Lampy)

(BACK (WSTECZ))

Kiedy źródło sygnału to BenQ Launcher

Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia.

(Patrz Kontrolki na stronie 103.)

Powrót do poprzedniego menu, menu głównych ustawień lub zamknięcie aplikacji.

Kiedy źródło sygnału jest inne niż BenQ Launcher

Powrót do poprzedniego menu ekranowego lub zamknięcie menu ustawień.

10 Wprowadzenie

Przyciski strzałek ( , , ,

)

5. Przyciski trapezu ( , )

Przyciski głośności /

Kiedy źródło sygnału to BenQ Launcher

Poruszanie się w menu lub przełączanie między dostępnymi opcjami.

(Niedostępne).

Kiedy źródło sygnału jest inne niż BenQ Launcher

Kiedy menu ekranowe (OSD) jest włączone, przyciski są używane jako strzałki kierunku do wyboru żądanego elementu menu i dokonania regulacji.

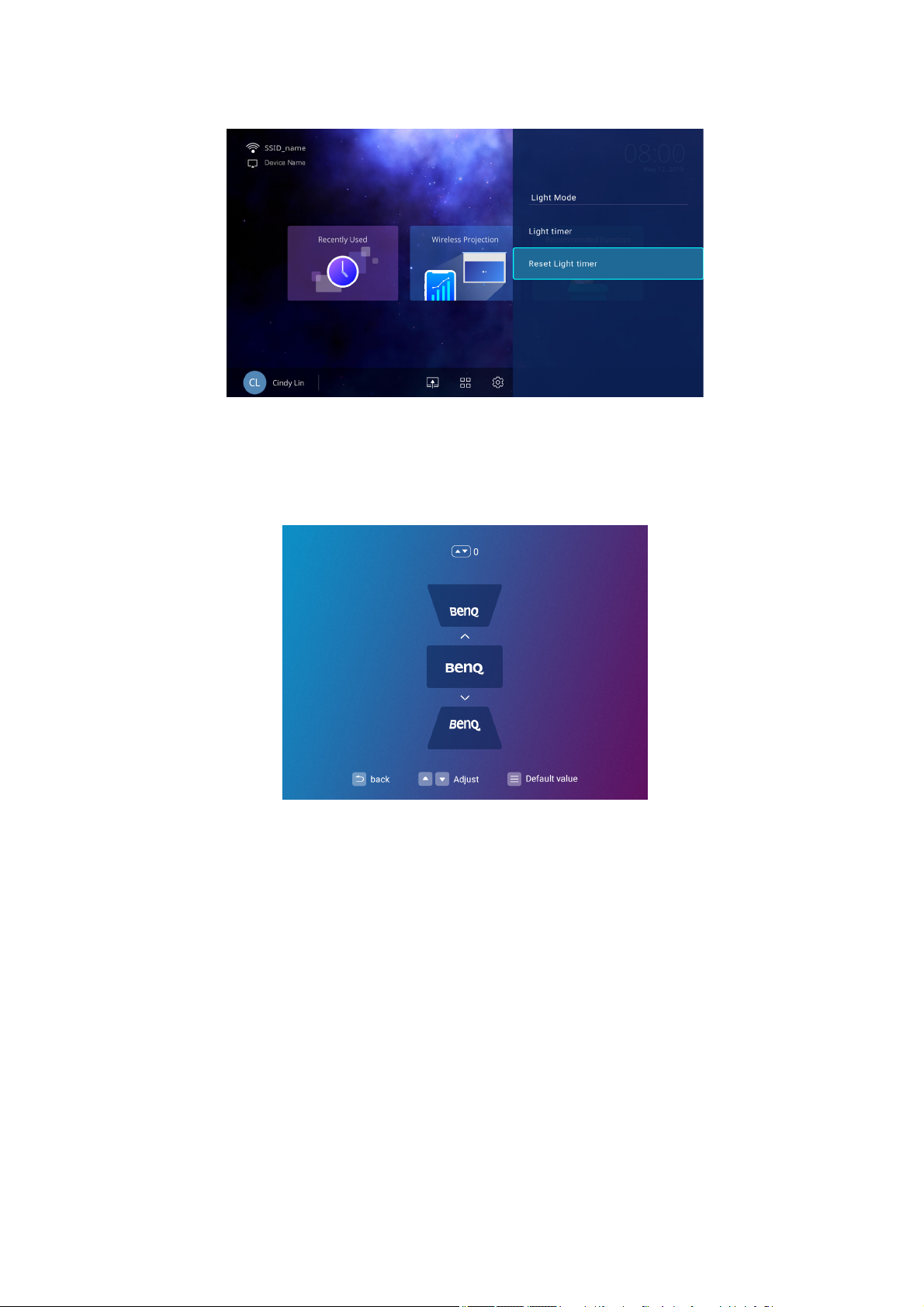

Wyświetla ekran korekcji zniekształcenia trapezowego.

Zmniejszanie lub zwiększanie poziomu głośności projektora.

(SOURCE (ŹRÓDŁO))

ECO BLANK (WYGASZENIE

EKO), BLANK (PUSTY EKRAN)

8. OK

Wyświetla pasek wyboru źródła. Pozwala na ukrycie wyświetlanego obrazu.

Nie blokuj obiektywu żadnym przedmiotem, ponieważ może to spowodować rozgrzanie się i deformację przedmiotu, a nawet pożar.

Zatwierdzenie wybranego elementu menu.

Zatwierdzenie wybranego elementu menu ekranowego (OSD).

Włączenie lub wyłączenie

(MENU)

Otwarcie menu Ustaw..

menu ekranowego (OSD) projektora.

10.

11.

(HOME)

Przyciski wyboru źródła: HDMI, PC, LAUNCHER

Powrót do ekranu głównego. (Niedostępne).

Wybór źródła sygnału do wyświetlania.

Włączanie i wyłączanie dźwięku projektora.

12.

Zmniejszanie poziomu głośności projektora. Zwiększanie poziomu głośności projektora.

Przyciski konfigurowalne, domyślne ustawienia to:

13. Przyciski sterujące: F1, F2, F3

ostatnie dokumenty i aplikacje (F1) / ustawienia

(Niedostępne).

projekcji bezprzewodowej (F2) / zalecane funkcje (F3).

14. LASER

Emituje widzialne światło laserowe, dzięki czemu pilota można używać jako wskaźnika podczas prezentacji.

Otwarcie menu Internet

15.

(WiFi)

w Ustaw..

(Niedostępne).

16. PICTURE (OBRAZ) Wybór dostępnego trybu obrazu.

17.

18.

(Kursor)

(Menu Android)

Włączenie funkcji kursora. (Niedostępne). Przejście do menu Ustaw..

Jeśli wywołanie ustawień

(Niedostępne).

dotyczących aplikacji z aplikacji jest możliwe.

11 Wprowadzenie

Kiedy źródło sygnału to BenQ Launcher

Otwarcie menu Hotspot

19.

(Hotspot)

w Ustaw.. Przełączenie w tryb

20.

(Kasowanie pamięci)

usuwania jednym przyciskiem (przyspieszonego).

21. BRIGHTNESS (JASNOŚĆ) Regulacja jasności.

22. CONTRAST (KONTRAST) Regulacja kontrastu.

LIGHT MODE (TRYB

23.

ŚWIATŁA)

Wyświetlenie menu Tryb światła do wyboru odpowiedniego trybu pracy źródła światła.

24. AUTO (AUTOMATYCZNY) (Niedostępne).

Obsługa wskaźnika LASEROWEGO

Kiedy źródło sygnału jest inne niż BenQ Launcher

(Niedostępne).

Automatyczny wybór najlepszych ustawień częstotliwości dla wyświetlanego obrazu, gdy podłączony jest sygnał PC (analogowy RGB).

Wskaźnik laserowy to pomoc używana podczas prezentacji. Po naciśnięciu emituje czerwone światło. Promień lasera jest widzialny. Aby promień działał nieprzerwanie, należy nacisnąć i przytrzymać LASER.

Wskaźnik laserowy nie jest zabawką. Rodzice powinni pamiętać o niebezpieczeństwie związanym z energią lasera i przechowywać pilota w miejscu niedostępnym dla dzieci.

Nie patrz w światło lasera ani nie świeć laserem na siebie lub innych. Przed rozpoczęciem korzystania ze wskaźnika zapoznaj się z ostrzeżeniami z tyłu pilota.

Skuteczny zasięg pilota

W celu poprawnego działania pilot musi być trzymany pod kątem nie większym niż 30 stopni w stosunku do czujników projektora (prostopadle). Odległość pomiędzy pilotem a czujnikami nie powinna przekraczać 8 metrów (~26 stóp).

Upewnij się, że pomiędzy pilotem a czujnikami podczerwieni projektora nie znajdują się żadne przeszkody, które mogłyby przesłaniać promień podczerwieni.

• Obsługa projektora z przodu • Obsługa projektora od góry

12 Wprowadzenie

Ustawienie projektora

Wybór miejsca

Zanim wybierzesz miejsce, w którym ustawisz projektor, weź pod uwagę następujące czynniki:

• Wielkość i pozycja ekranu

• Lokalizacja gniazdka zasilania

• Lokalizacja i odległość między projektorem a resztą sprzętu Projektor można zainstalować w następujące sposoby.

1. Przód – stół

Wybierz to ustawienie, jeśli projektor ma być umieszczony w na stole przed ekranem. Jest to najbardziej powszechne ustawienie, umożliwiające szybką instalację i przenoszenie.

3. Przód – sufit

Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, przed ekranem. W celu montażu projektora pod sufitem dokonaj zakupu zestawu do montażu sufitowego BenQ u swojego sprzedawcy.

2. Tył – stół Wybierz to położenie, gdy projektor

umieszczony będzie na stole za ekranem. Potrzebny jest specjalny ekran do tylnej projekcji.

4. Tył – sufit Wybierz to ustawienie, jeśli projektor

zawieszony jest górą do dołu pod sufitem, za ekranem. Do tego ustawienia wymagany jest zestaw do montażu sufitowego BenQ oraz specjalny ekran do tylnej projekcji.

Po włączeniu projektora przejdź do Menu Zaawansowane — Ustaw. > Instalacja projektora > Instalacja projektora i naciskaj / , aby wybrać ustawienie.

13 Ustawienie projektora

Uzyskiwanie preferowanego rozmiaru obrazu z projektora

Wys.

Szer.

Odległość projekcyjna

Środek obiektywu

Ekran

Przekątna obrazu 4:3

Odległość od obiektywu projektora do ekranu, ustawienie powiększenia (jeśli jest dostępne) oraz format wideo to czynniki, które mają wpływ na wielkość wyświetlanego obrazu.

Rozmiary projekcji

EX800ST

• Współczynnik formatu obrazu wynosi 4:3. Współczynnik wyświetlanego obrazu także wynosi 4:3

Wymiary ekranu

Przekątna

cale mm

60 1524 914 1219 744 137 70 1778 1067 1422 868 160 80 2032 1219 1626 992 183

90 2286 1372 1829 1116 206 100 2540 1524 2032 1240 229 110 2794 1676 2235 1363 251 120 3048 1829 2438 1487 274

Wys. (mm) Szer. (mm)

Odległość od ekranu

(mm)

Najniższe/

Najwyższe

położenie

obiektywu (mm)

Na przykład, w przypadku korzystania z ekranu 120 cali zalecana odległość projekcyjna wynosi 1487 mm.

Jeśli zmierzona odległość projekcyjna wynosi 1000 mm, najbliższa wartość w kolumnie

"Odległość od ekranu (mm)" wynosi 992 mm. W tym samym wierszu zawarta jest wartość

wielkości wymaganego ekranu wynosząca 80 cali (około 2,0 m).

Wszystkie wymiary są przybliżone i mogą się różnić w zależności od rzeczywistych wielkości. Jeśli użytkownik planuje montaż projektora na stałe, firma BenQ zaleca sprawdzenie wielkości wyświetlanego obrazu i odległości projekcji, aby uwzględnić charakterystykę optyczną urządzenia. Umożliwi to określenie dokładnej pozycji instalacji, aby była najodpowiedniejsza dla danego miejsca.

14 Ustawienie projektora

EW800ST

Wys.

Szer.

Odległość projekcyjna

Środek obiektywu

Ekran

Przekątna ekranu 16:10

• Współczynnik formatu obrazu wynosi 16:10. Współczynnik wyświetlanego obrazu także wynosi 16:10

Wymiary ekranu

Przekątna

cale mm

70 1778 942 1508 739 47 80 2032 1077 1723 844 54 90 2286 1212 1939 950 61

100 2540 1346 2154 1055 67

110 2794 1481 2369 1161 74

120 3048 1615 2585 1267 81

Wys. (mm) Szer. (mm)

Odległość od ekranu

(mm)

Najniższe/

Najwyższe

położenie

obiektywu (mm)

Na przykład, w przypadku korzystania z ekranu 120 cali zalecana odległość projekcyjna wynosi 1267 mm.

Jeśli zmierzona odległość projekcyjna wynosi 1000 mm, najbliższa wartość w kolumnie

"Odległość od ekranu (mm)" wynosi 950 mm. W tym samym wierszu zawarta jest wartość

wielkości wymaganego ekranu wynosząca 90 cali (około 2,3 m).

Montaż projektora

W razie konieczności instalacji projektora, zaleca się prawidłowe i bezpieczne zamocowanie z użyciem odpowiednio dopasowanego zestawu do montażu projektora BenQ.

W przypadku użycia zestawu do montażu projektora innej marki, istnieje ryzyko, że projektor spadnie z powodu błędnego zamocowania śrubami nieodpowiedniej średnicy lub długości.

Przed zamontowaniem projektora

• Zakup zestaw do montażu projektora BenQ dostępny w miejscu zakupu projektora BenQ.

• BenQ zaleca także zakup osobnego przewodu zabezpieczającego Kensington i zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika mocującego. Będzie on pełnił rolę dodatkowego zamocowania projektora, na wypadek gdyby wspornik mocujący poluzował się.

• Poproś sprzedawcę o przeprowadzenie instalacji projektora. Własnoręczna instalacja projektora może prowadzić do jego upadku i obrażeń ciała.

• Podejmij odpowiednie środki ostrożności, aby zapobiec upadkowi projektora, np. podczas trzęsienia ziemi.

15 Ustawienie projektora

• Gwarancja nie obejmuje uszkodzeń produktu spowodowanych przez zamontowanie

Śruba do montażu pod sufitem/na ścianie: M4 (maks. L = 25 mm; min. L = 20 mm)

Jednostka: mm

projektora z użyciem zestawu do montażu projektora marki innej niż BenQ.

• Uwzględnij temperaturę otoczenia w miejscu instalacji projektora pod sufitem/na ścianie. Jeśli używany jest grzejnik, temperatura pod sufitem może być wyższa od oczekiwanej.

• Przeczytaj instrukcję obsługi zestawu montażowego i poznaj prawidłowy zakres momentu obrotowego. Dokręcenie z momentem obrotowym przekraczającym zalecany zakres może spowodować uszkodzenie projektora i jego upadek.

• Dopilnuj, aby gniazdo zasilania znajdowało się na dostępnej wysokości, aby można było łatwo odłączyć projektor od zasilania.

Montaż pod sufitem/na ścianie - schemat

100

Regulacja wyświetlanego obrazu

Regulacja kąta projekcji

Jeśli projektor nie jest ustawiony na płaskiej powierzchni lub ekran i projektor nie są do siebie ustawione pod kątem prostym, wyświetlany obraz staje się trapezoidalny. Można kręcić stopkami regulatora w celu precyzyjnego wyregulowania kąta poziomego.

Aby schować stopki regulatora, kręć w przeciwnym kierunku.

Nie patrz w obiektyw, jeśli lampa jest włączona. Silne światło lampy może spowodować uszkodzenie oczu.

75146

Automatyczna regulacja obrazu

W niektórych sytuacjach może zaistnieć konieczność dostrojenia jakości obrazu. W tym celu naciśnij AUTO (AUTOMATYCZNY). W przeciągu 3 sekund, wbudowana, inteligentna funkcja automatycznego dostrajania przestawi funkcje częstotliwości i zegara, wybierając najlepszą jakość obrazu.

16 Ustawienie projektora

Informacja o aktualnym źródle zostanie wyświetlona w rogu ekranu na 3 sekundy.

Naciśnij .

Ta funkcja jest dostępna tylko, jeśli wybrany został sygnał komputerowy (analog RGB).

Precyzyjna regulacja wyrazistości obrazu

Ustaw ostrość obrazu za pomocą pierścienia ostrości.

Korekcja zniekształceń trapezowych

Korekcja trapezowa odnosi się do sytuacji, gdy projektowany obraz ulega zniekształceniu trapezowemu wskutek ustawienia projektora pod kątem.

Aby temu zaradzić, musisz wykonać korekcję manualną poprzez wykonanie poniższych kroków.

1. Wykonaj jeden z poniższych kroków, aby wyświetlić stronę korekty trapezu.

• Naciśnij / na projektorze lub pilocie.

• Przejdź do Menu Zaawansowane — Wyświetlacz > Korekcja trapezowa i naciśnij OK.

2. Następnie zostanie wyświetlony ekran korekcji Korekcja trapezowa. Naciśnij przycisk ,

aby skorygować zniekształcenia trapezowe w górnej części obrazu. Naciśnij przycisk , aby skorygować zniekształcenia trapezowe w dolnej części obrazu.

17 Ustawienie projektora

Połączenie

55 6 9

Komputer przenośny lub stacjonarny

Kabel VGA

Przewód VGA na DVI-A

Kabel USB Komponentowy przewód

Wideo na VGA (D-Sub) Przewód audio

Kabel HDMI

Dysk USB Moduł sieci

bezprzewodowej (WDR02U)

Przewód RJ45

3456789

Głośniki

Monitor

Urządzenie A/V

Połączenie bezprzewodowe

Komputer przenośny lub stacjonarny

Tab le t

Smartfon

Głośniki Bluetooth

Punkt dostępowy sieci bezprzewodowej

Klawiatura/Myszka

Podłączając źródło sygnału do projektora pamiętaj, aby:

1. Wyłączyć wszystkie urządzenia zanim zaczniesz je podłączać.

2. Upewnić się, że zostały użyte prawidłowe przewody sygnałowe dla danego źródła.

3. Dobrze podłączyć kable.

• W przedstawionych powyżej połączeniach użyto przewodów, z których niektóre mogą nie być dołączone do zestawu projektora (patrz Zawartość zestawu na stronie 7). Są one ogólnie dostępne w sklepach z elektroniką.

• Rysunki połączeń mają wyłącznie charakter pomocniczy. Gniazda umieszczone z tyłu projektora mogą się różnić w zależności od modelu projektora.

• Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć i wyłączyć kombinacją klawiszy, taką jak FN + przycisk funkcyjny z symbolem monitora. Naciśnij klawisz FN i odpowiednio zaznaczony klawisz funkcyjny. Zapoznaj się z dokumentacją laptopa, aby poznać kombinację klawiszy.

• Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, że przewody sygnałowe są prawidłowo podłączone.

18 Połączenie

Należy podłączyć projektor do źródła wideo z użyciem jednej z metod podłączenia, z których jednak każda oferuje obraz innej jakości.

Złącze Jakość obrazu

HDMI

Wideo komponentowe

(przez wejście RGB)

Najlepsza

Lepsza

Podłączanie dźwięku

Projektor jest wyposażony we wbudowany głośnik (głośniki) monofoniczny zapewniający podstawowe funkcje audio podczas prezentacji danych jedynie do celów biznesowych. Nie są przeznaczone ani przystosowane do odtwarzania dźwięku stereo przy zastosowaniach takich jak kino domowe lub sala kinowa. Wszystkie wejściowe sygnały stereo (jeśli podłączone) są sumowane i odtwarzane przez monofoniczny głośnik projektora.

Wbudowany głośnik projektora zostanie wyciszony w momencie podłączenia kabla do gniazda WYJŚCIE AUDIO.

• Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk stereo.

19 Połączenie

Uruchamianie projektora

1. Podłącz przewód zasilający. Włącz gniazdko ścienne (jeśli ma włącznik). Po podłączeniu zasilania kontrolka zasilania na projektorze świeci na pomarańczowo.

2. Aby uruchomić projektor, naciśnij na projektorze albo na pilocie. Kontrolka zasilania miga na

zielono, a następnie świeci światłem stałym, gdy projektor jest włączony.

Procedura uruchamiania trwa około 30 sekund. Na późniejszym etapie uruchamiania jest wyświetlane logo startowe.

(W razie konieczności) Obróć pierścień ostrości, aby wyregulować ostrość obrazu.

• Z urządzeniem używaj tylko oryginalnych akcesoriów (np. przewodu zasilania), aby uniknąć potencjalnych zagrożeń, takich jak porażenie prądem i pożar.

• Jeśli projektor jest nadal gorący po poprzedniej pracy, przed włączeniem zasilania lampy będzie chłodził ją przez około 90 sekund.

3. Jeżeli projektor został włączony po raz pierwszy, kreator konfiguracji pomoże w odpowiednim skonfigurowaniu projektora. Jeśli to już zostało zrobione, można pominąć tę procedurę.

• Przy pomocy przycisków strzałek ( , , , ) poruszaj się w menu.

• Potwierdź wybrany element przyciskiem OK.

• Użyj przycisku cofania w celu powrotu do poprzedniego menu.

• Użyj przycisku menu do pominięcia menu.

Ilustracje kreatora konfiguracji przedstawione poniżej mają charakter poglądowy i mogą różnić się od faktycznego wyglądu poszczególnych ekranów.

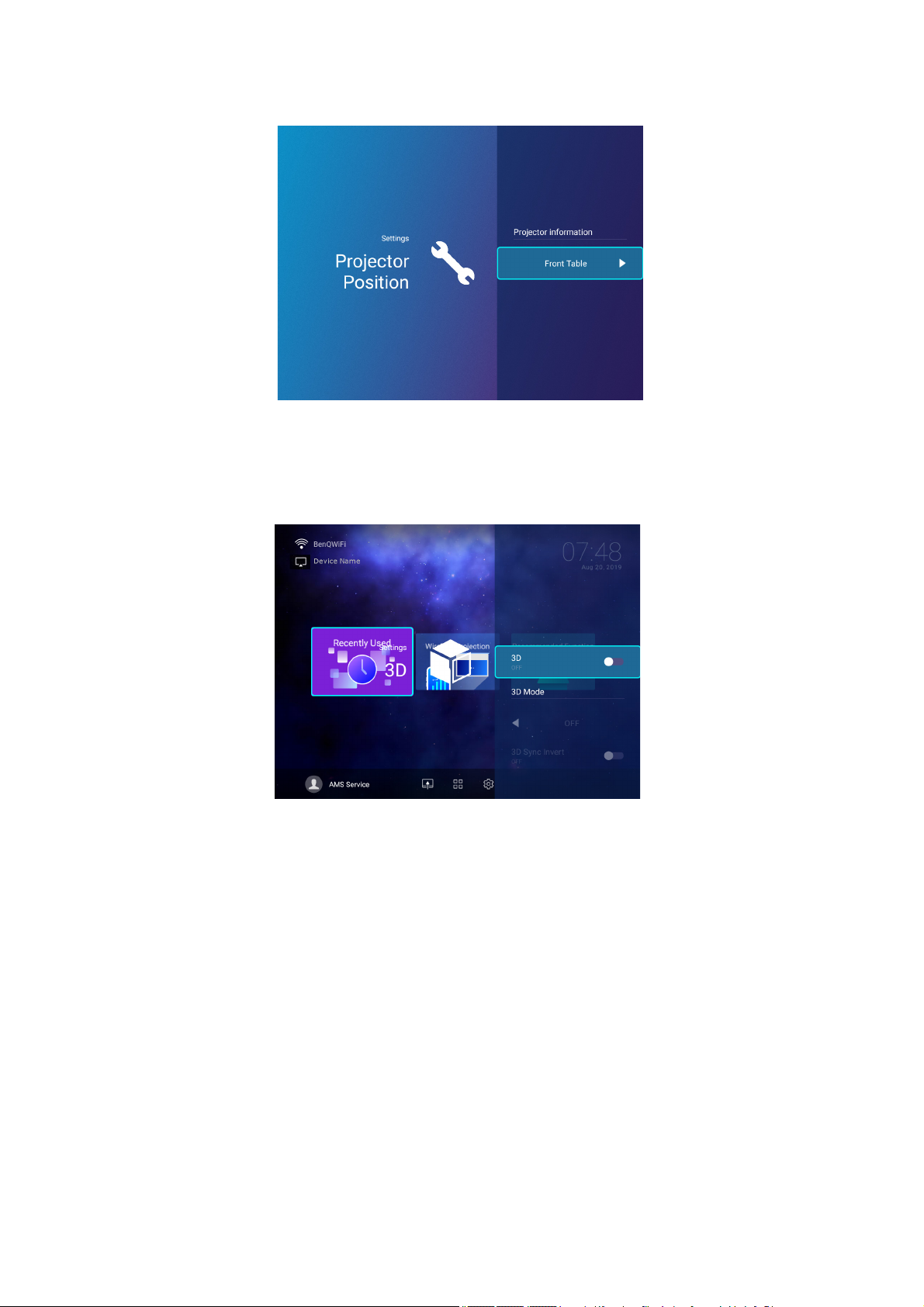

Krok 1: Wybór Położenie projektora.

20 Uruchamianie projektora

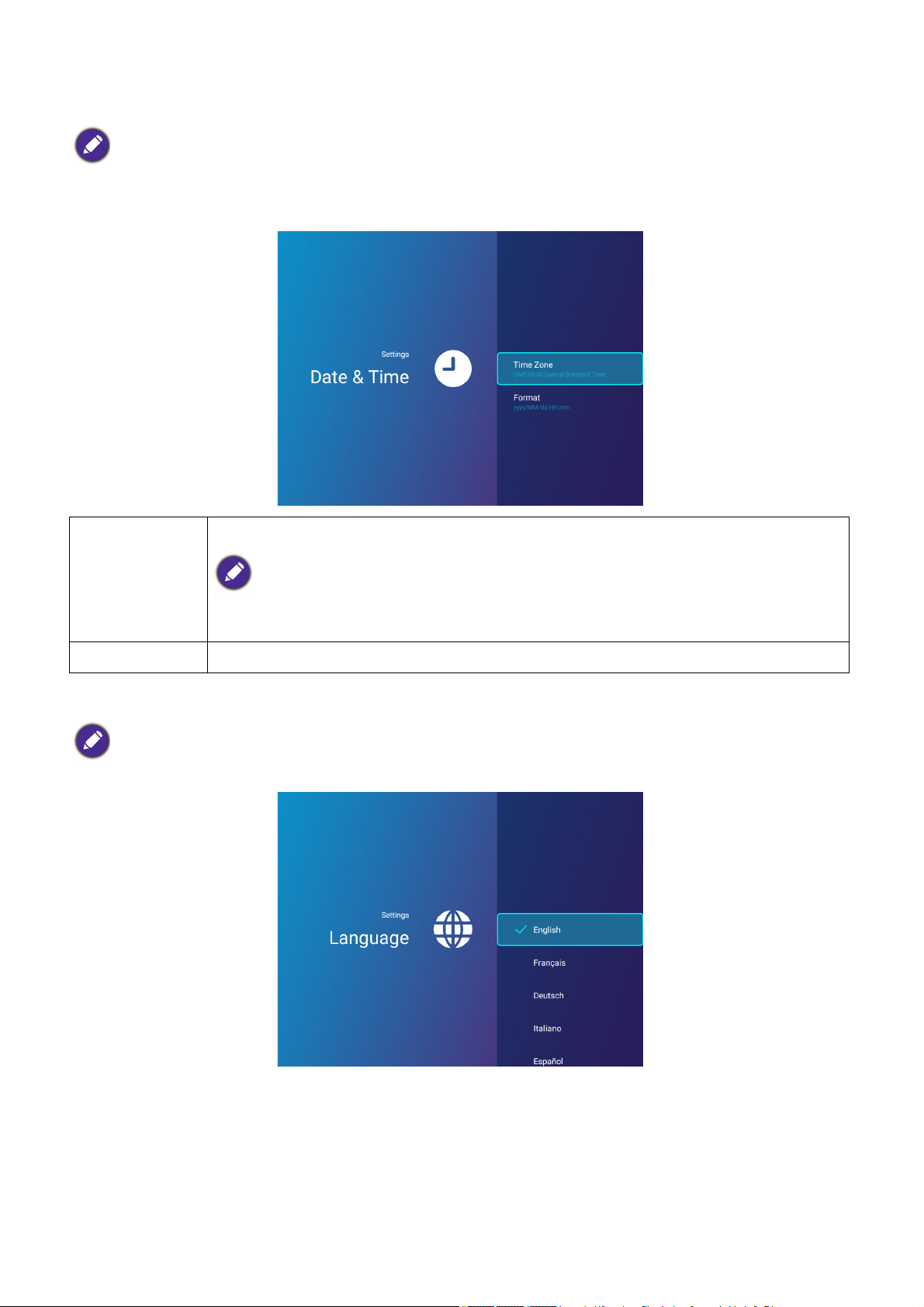

Krok 2: Wybór Język.

Dostępne języki mogą się różnić w zależności od regionu i mogą się zmienić bez uprzedniego powiadomienia.

Krok 3: Regulacja Korekcja trapezowa.

Krok 4: Konfiguracja Ustawienia bezprzewodowej sieci LAN poprzez wybranie sieci

bezprzewodowej i wprowadzenie hasła.

21 Uruchamianie projektora

Krok 5: Określenie Strefa czasowa.

Krok 6: Przeczytanie Powiadomienie dotyczące prywatności i naciśnięcie OK w celu

potwierdzenia akceptacji oświadczenia.

Aby w przyszłości wycofać akceptację umowy dotyczącej prywatności, można to zrobić w menu Ogólne > Informacje > Powiadomienie dotyczące prywatności w menu BenQ Launcher Ustaw.. Więcej informacji znajduje się w sekcji About na stronie 67.

22 Uruchamianie projektora

Po zakończeniu powyższych czynności projektor wyświetli zapytanie o chęć włączenia funkcji AMS.

Teraz dostępne są trzy sposoby pracy z tym projektorem. W zależności od potrzeb, konieczne jest wykonanie różnych czynności.

Scenariusze Dostępne funkcje Operacje

Dostęp do

BenQ Launcher

z użyciem konta AMS

Dostęp do

BenQ Launcher

bez usługi AMS

Wszystkie funkcje BenQ Launcher:

• Usługa AMS (na stronie 25)

• Połączenie Wi-Fi (na stronie 39)

• Połączenie Bluetooth (na

stronie 53)

• Połączenie z pamięcią USB (na stronie 51)

• Aplikacje (na stronie 56)

• Łączność HID (np. połączenie z myszką i klawiaturą)

Wszystkie funkcje BenQ Launcher z wyjątkiem usługi AMS.

Jeśli już zarejestrowałeś konto administratora na witrynie AMS, wybierz DALEJ w wyskakującym okienku. Więcej informacji znajduje się w sekcji Binding an

AMS administrator account to your projector na stronie 26.

Jeśli jeszcze nie masz konta administratora AMS, wybierz WŁĄCZ PÓŹNIEJ w wyskakującym okienku i naciśnij OK. Usługa AMS będzie wyłączona dla projektora do czasu jej ręcznego włączenia w menu Ustaw.. Patrz Enabling AMS na

stronie 25, aby uzyskać więcej informacji na

temat ręcznego włączenia usługi AMS.

Tradycyjny projektor

Tylko projekcja przewodowa, bez sieci i łączności HID

Naciśnij HDMI lub PC na pilocie lub (SOURCE (ŹRÓDŁO)) i wybierz HDMI lub PC/YPbPr.

Aby uzyskać więcej informacji na temat rejestracji konta administratora AMS, patrz Before you get started

na stronie 24.

23 Uruchamianie projektora

Obsługa (dla źródła Launcher)

Before you get started

One of the key features for this projector is its use of the Account Management System (AMS) service which allows you to create and manage individual login accounts for the projector. By using the AMS service you will be able to:

• Customize the projector’s workspace for each login

• Access files stored in cloud storage accounts (such as Google Drive, Dropbox, and others) directly from the projector

• Manage authorization for each login, including limiting access to various projector’s functions.

In order to use the AMS service it is highly recommended that you first register for an AMS administrator account before you begin the initial start-up process for the projector. To register for an AMS account open the BenQ Service website (https://service-portal.benq.com/login) using a Chrome or Firefox browser, click the Register (Admins only) link, and proceed with the registration process.

For a full description of the features of the AMS service, including instructions on how to setup and manage accounts, refer to the AMS User Manual which you can download at the following URL: https://www.benq.com/en-us/business/index.html > your Projector Model > Downloads > User Manual.

The images in this document are for reference only. The user interface may be subject to change without prior notice.

24 Obsługa (dla źródła Launcher)

The AMS Service

As mentioned previously the AMS service is a key feature of this projector that allows you to customize the projector’s workspace, access files stored in cloud storage accounts directly from the projector, and manage access to various projector’s functions based on a user’s login.

Enabling AMS

If the AMS service was not enabled in the setup wizard procedure during your initial startup. You will have to manually enable AMS. To manually enable AMS:

1. Ensure that you have already created an AMS administrator account. See Before you get

started on page 24 for more information on registering for an AMS administrator account.

2. Choose one of the following methods:

• Select AMS Service on the BenQ Launcher home screen and press OK.

• Select the Settings menu button on the BenQ Launcher home screen, and press OK. Then select AMS Service in the Preference section of the Settings menu and press OK.

25 Obsługa (dla źródła Launcher)

3. In the AMS Service screen press OK so that the AMS Service switch is set to On.

Once the AMS function is enabled on your projector you must bind your AMS administrator account to the projector before you can utilize the AMS service.

Binding an AMS administrator account to your projector

Once you have enabled the AMS function the next step is to bind an AMS administrator account to your projector so as to designate a specific administrator for your projector (i.e. to ensure that only one administrator is authorized to manage the projector).

Before binding an administrator account to your projector, you must first ensure that the following conditions are met for your projector:

• You have successfully registered for an AMS administrator account. See Before you get started on page

24 for more information on registering for an AMS administrator account.

• Your projector is connected to a wireless network with Internet access. See Connecting the projector to

a wireless network on page 39 for more information on connecting to a wireless network.

• AMS Service is enabled for your projector. See Enabling AMS on page 25 for more information on enabling AMS Service.

After enabling the AMS function a Log in as administrator window will pop-up. To bind an administrator account to your projector:

Enter the Username and Password for your AMS administrator account in the Log in as administrator window, select Login and press OK. If you do not want to bind an account to the projector select Cancel and press OK.

Once you have submitted your administrator account’s login information a message will appear indicating that you have successfully bound your administrator account to the projector. To double check whether the binding process is successful you can check the Device information menu in the AMS service account menu, see The Account Menu on page 29 for more information.

26 Obsługa (dla źródła Launcher)

AMS Accounts

Once your AMS administrator account has been successfully bound to the projector, users can login to an account before they use the projector and depending on the type of account they are using and the settings configured for the account, they will be able to use customized interfaces and designated features, as well as access personal cloud storage.

The following is a list of the types of logins available for the projector: Administrator – This account must be created/registered via the AMS website and includes full

access to the projector’s features and Settings menus. User – This account must be created by the administrator via the AMS website and is allowed

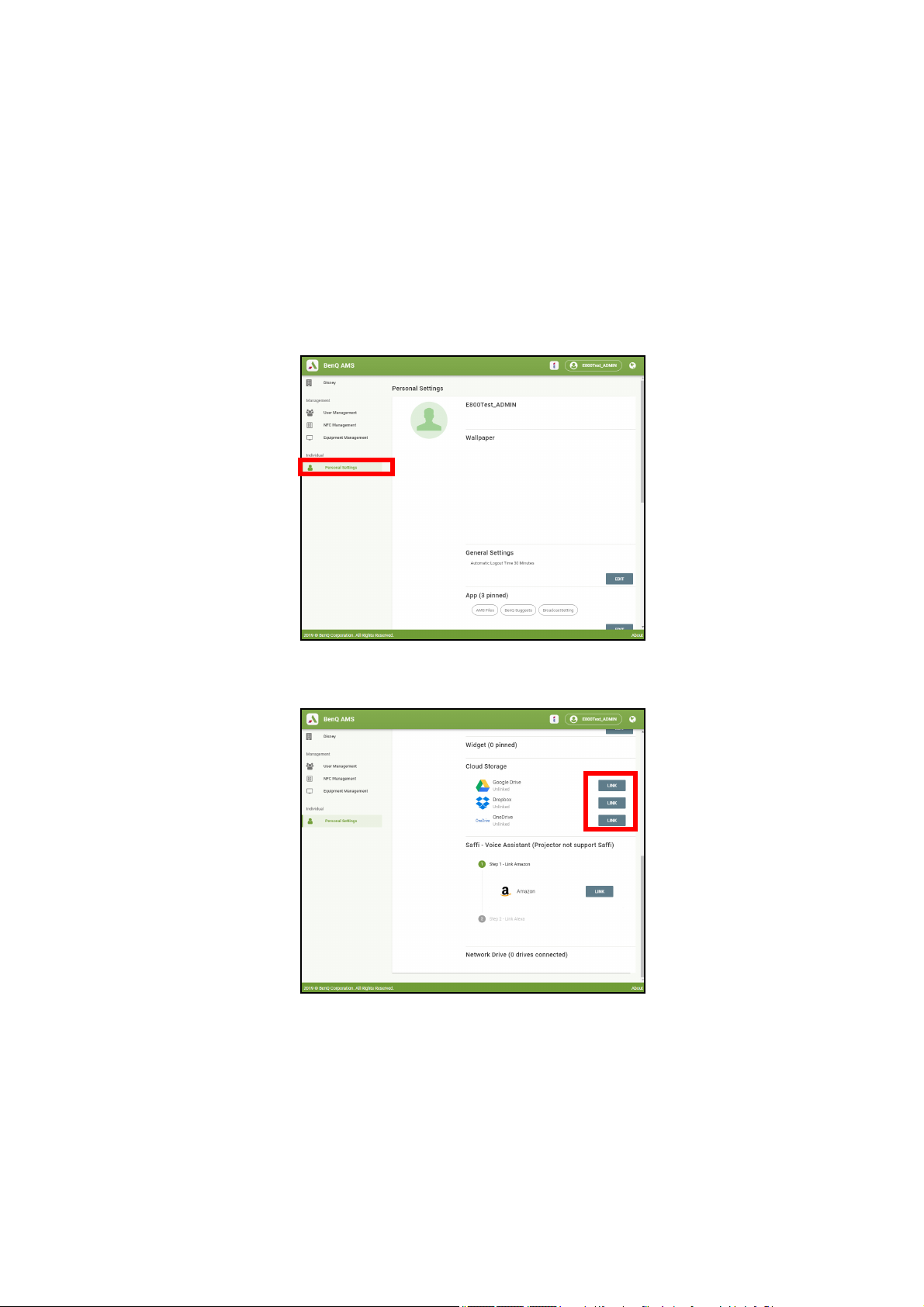

access to the projector’s features and Settings menus based on default authorizations and configurations set by the administrator. Users can customize the interface they view on the projector, such as configuring the app shortcuts or linking to personal cloud accounts, by logging into the AMS website and adjusting their preferences.

Guest

– This is the default setting when no account has been logged into the projector.

It features limited access to the projector’s features and Settings menus.

Logging in

Before logging in on your projector, you must first ensure that the following conditions are met for your projector:

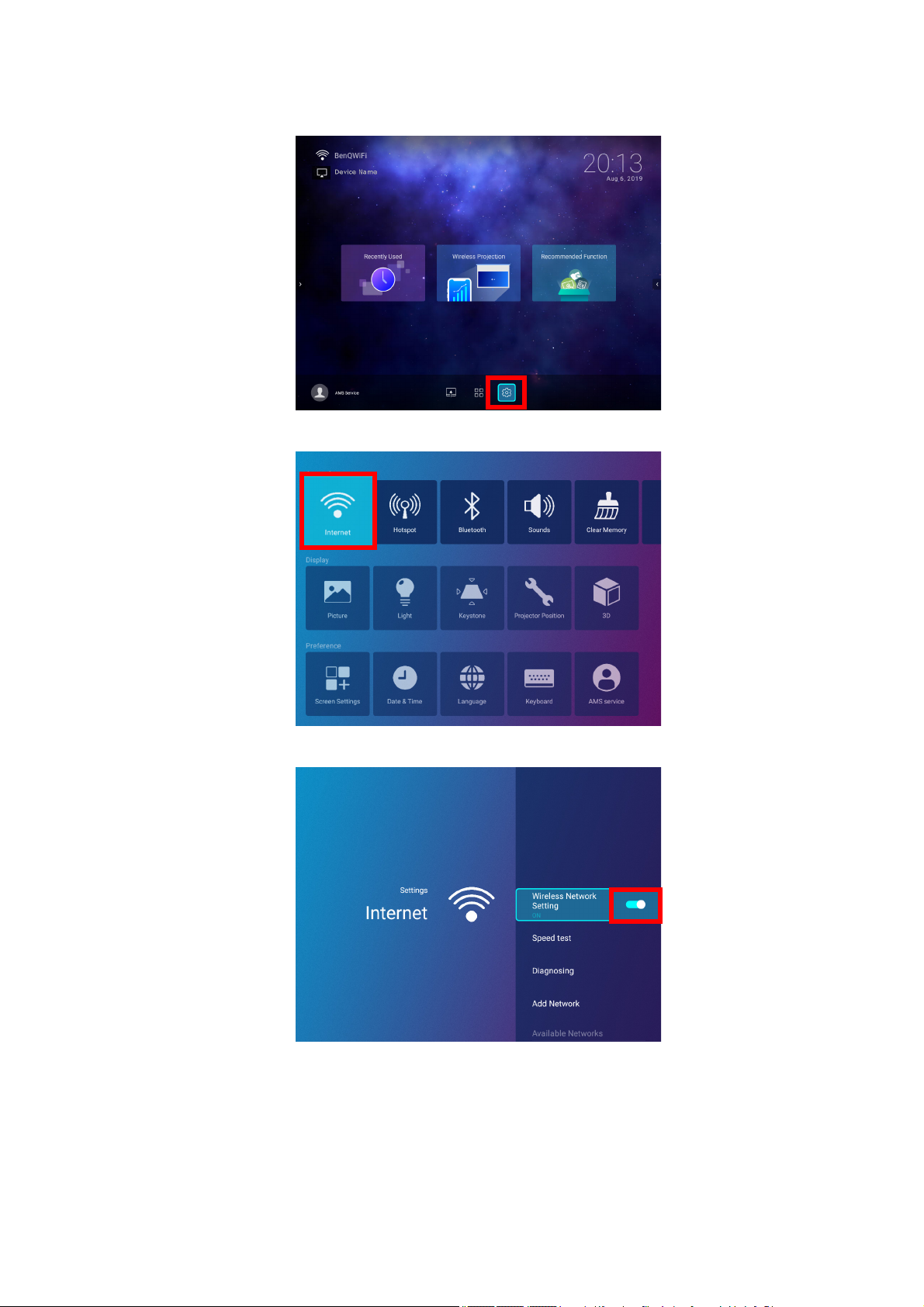

• Your projector is connected to a wireless network with Internet access. See Connecting the projector to

a wireless network on page 39 for more information on connecting to a wireless network.

• AMS Service is enabled for your projector. See Enabling AMS on page 25 for more information on enabling AMS Service.

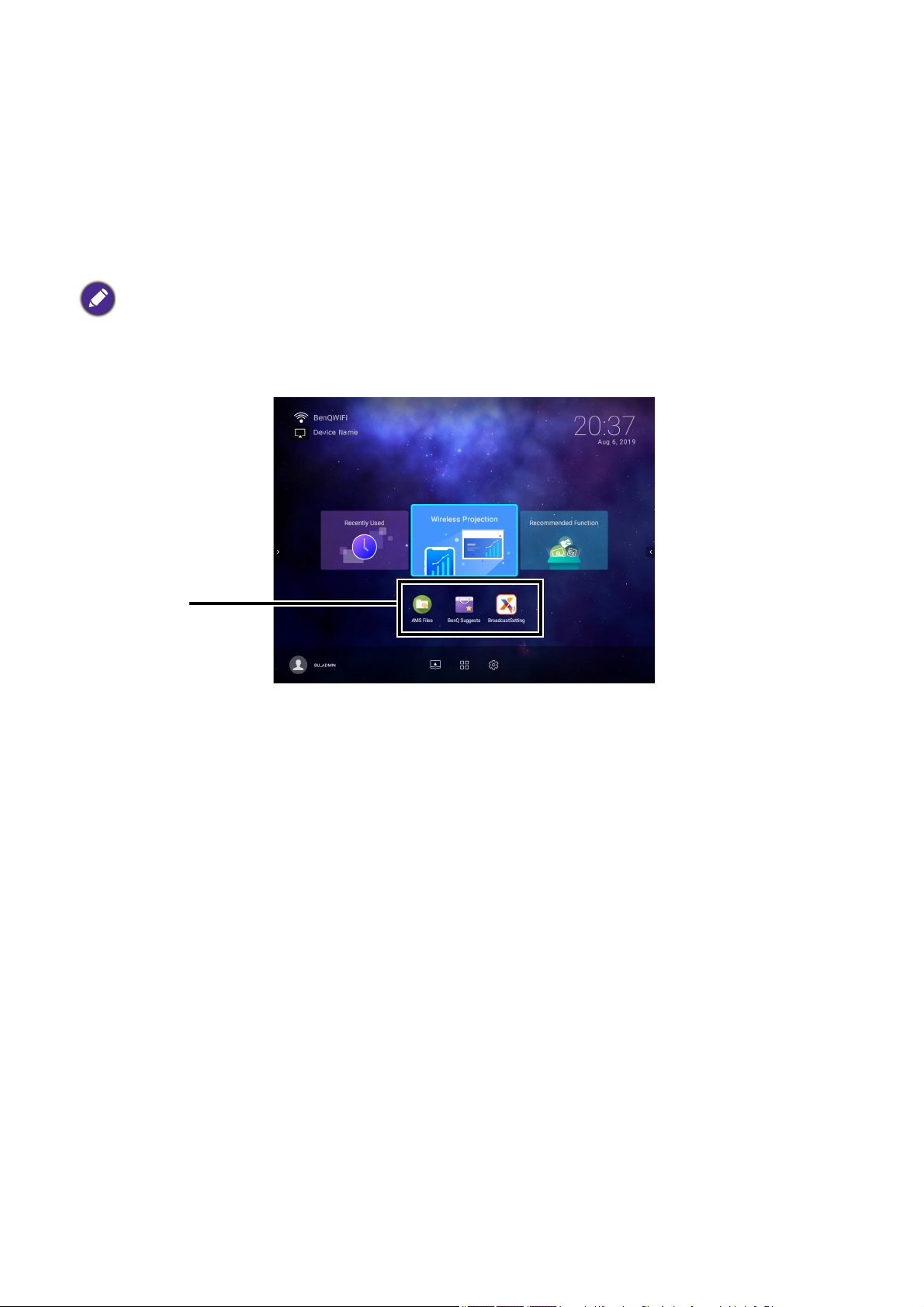

To log in to the projector using an AMS account, select Login on the BenQ Launcher home screen and press OK.

27 Obsługa (dla źródła Launcher)

Use either one of the following methods to complete the log in process:

• Enter the Username and Password for your AMS account in the Login window, and then select Login and press OK.

You can select Recent users in the Login window and press OK to select a Username from a list of a recently used logins.

• Select Login with QR Code in the Login window and press OK. Scan the QR code that appears with your mobile device and open the link provided to log in via your mobile device.

If your projector is not connected to a wireless network with Internet access, only accounts that are listed in the Available offline accounts list of the administrator’s account menu will be able to login to AMS. See The Account Menu on page 29, for more information on the account menu,.

28 Obsługa (dla źródła Launcher)

The Account Menu

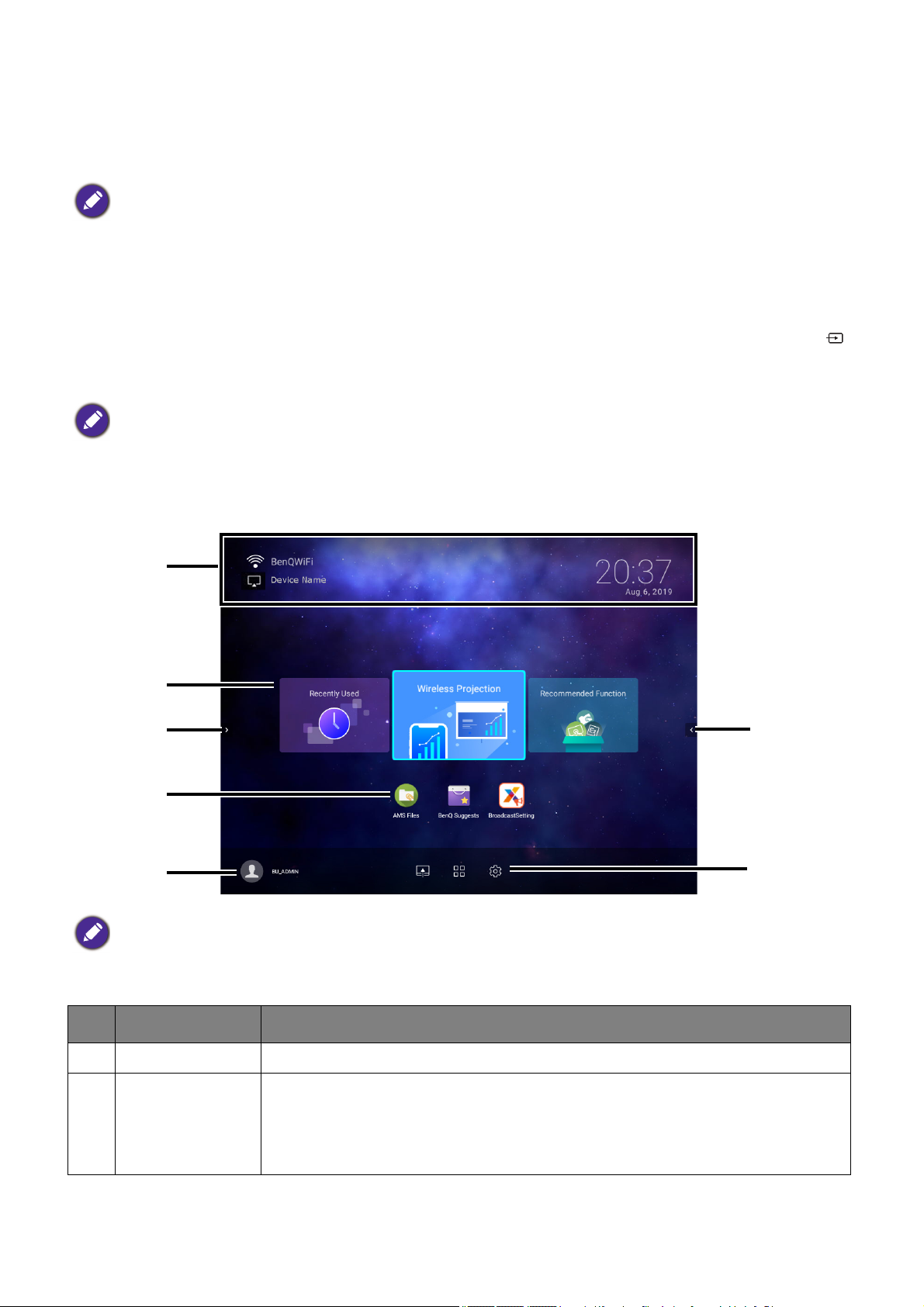

When you are logged into the projector using an AMS account, the bottom-left corner of the BenQ Launcher home screen will identify the account that is currently logged in. Select the icon for the account name and press OK to open a menu of account related options.

The account menu features the following options:

Item Description

Network drive

Personal settings

AMS service

Available offline accounts

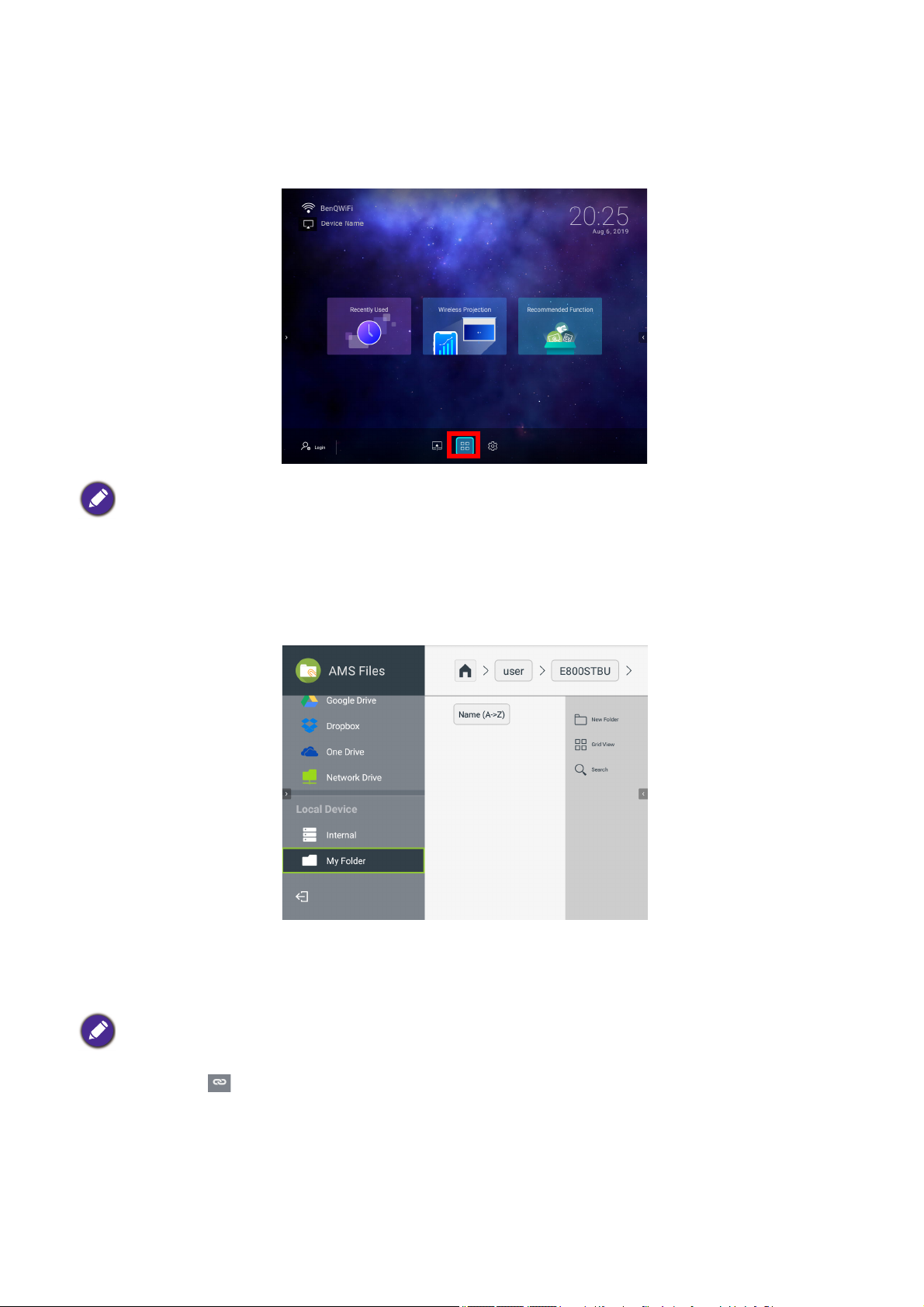

Opens your personal files via the AMS Files app, where you can access files stored on the cloud storage account that you’ve linked to your AMS account or on the internal storage. See AMS Files on page

56 for more information of the features of the AMS Files app.

Allows you to set the amount of idle time before the projector automatically logs you out. The options include 10 minutes, 20 minutes, 30 minutes, 40 minutes, 50 minutes, and 60 minutes.

Allows you to disable AMS Service.

This option is not available for User accounts.

Lists the accounts that are available to login when the projector does not have access to the Internet.

29 Obsługa (dla źródła Launcher)

Item Description

Lists the information for the administrator account that is bound to the projector, including an option to UNBIND the account from your

Device information

projector.

The UNBIND option only appears for the administrator.

LOGOUT Logs your account out of the projector.

Unbinding an administrator account from the projector

In instances when you want to switch an administrator account for the projector, you will have to first unbind the current administrator account from the projector.

To unbind an administrator account:

1. Log in on the projector using the Username and Password for the current administrator.

See Logging in on page 27 for more information on how to log in on the projector.

2. Enter the account menu. See The Account Menu on page 29 for more information on the

account menu.

3. Select Device information in the account menu and press OK.

30 Obsługa (dla źródła Launcher)

+ 79 hidden pages
