Digital projektor

Brukerhåndbok

EX800ST / EW800ST

V 1.01

Garanti og informasjon om opphavsrett

Begrenset garanti

BenQ garanterer at dette produktet ikke har noen defekter i materiale og utførelse ved normal bruk og oppbevaring.

Kjøpsbevis kreves ved garantikrav. Hvis dette produktet viser seg å være defekt i løpet av garantiperioden, forplikter BenQ seg til å erstatte eventuelle defekte deler (arbeidskraft inkludert). For å få garantiservice, ta umiddelbart kontakt med forhandleren du kjøpte produktet av om eventuelle feil.

Viktig: Garantien over skal annulleres hvis ikke kunden bruker produktet i henhold til BenQs skrevne instruksjoner, spesielt den omkringliggende fuktigheten må være mellom 10% og 90%, temperatur mellom 0°C og 35°C, høyde lavere enn 4920 fot, og unngå bruk av projektoren i støvete miljøer. Denne garantien gir deg spesielle juridiske rettigheter, og du kan også ha andre rettigheter som kan variere fra land til land.

For mer informasjon, vennligst besøk www.BenQ.com.

Opphavsrett

Copyright © 2020 BenQ Corporation. Alle rettigheter reservert. Ingen del av denne publikasjonen kan reproduseres, overføres, transkriberes, lagres i et gjenfinningssystem eller oversettes til hvilket som helst språk eller dataspråk, i noen form eller på noen måte, elektronisk, mekanisk, magnetisk, optisk, kjemisk, manuelt eller på annen måte uten skriftlig tillatelse fra BenQ Corporation.

Ansvarsfraskrivelse

BenQ Corporation gir ingen garantier, enten uttrykt eller underforstått, med hensyn til innholdet av dette, og frasier seg spesifikt garantier, salgbarhet eller egnethet til et bestemt formål. Videre, BenQ Corporation forbeholder seg retten til å revidere denne publikasjonen og gjøre tidvise endringer i innholdet uten forpliktelse til å melde fra til noen.

*DLP, Digital Micromirror Device og DMD er varemerker fra Texas Instruments. Andre er opphavsrettigheter fra deres respektive firmaer eller organisasjoner.

Patenter

Vennligst gå til http://patmarking.benq.com/ for detaljene om BenQ projektorpatentdekning.

2 Garanti og informasjon om opphavsrett

Innholdsfortegnelse

Garanti og informasjon om opphavsrett ............................................................................ 2

Viktige sikkerhetsinstruksjoner ........................................................................................... 4

Introduksjon .......................................................................................................................... 7

Forsendelsesinnhold .................................................................................................................................. 7

Projektoren vist utvendig ......................................................................................................................... 9

Kontroller og funksjoner........................................................................................................................ 10

Plassering av projektoren .................................................................................................. 13

Velge en plassering ...................................................................................................................................13

Oppretthold en ønsket projisert bildestørrelse ............................................................................... 14

Montering av projektoren ......................................................................................................................15

Justering av det projiserte bildet ..........................................................................................................16

Tilkobling ............................................................................................................................. 18

Starte opp projektoren ...................................................................................................... 20

Drift (under startende kilde) ............................................................................................. 24

Before you get started ............................................................................................................................ 24

The AMS Service ...................................................................................................................................... 25

Checking for system update .................................................................................................................. 31

BenQ Launcher ....................................................................................................................................33

Drift (under ikke-startende kilde) ..................................................................................... 73

Bruke projektormenyene under ikke-startende kilde .....................................................................73

Sikre projektoren .....................................................................................................................................74

Bytte inngangssignal .................................................................................................................................76

Betjene projektoren i et kablet LAN-miljø ........................................................................................ 76

Menyoperasjon.......................................................................................................................................... 80

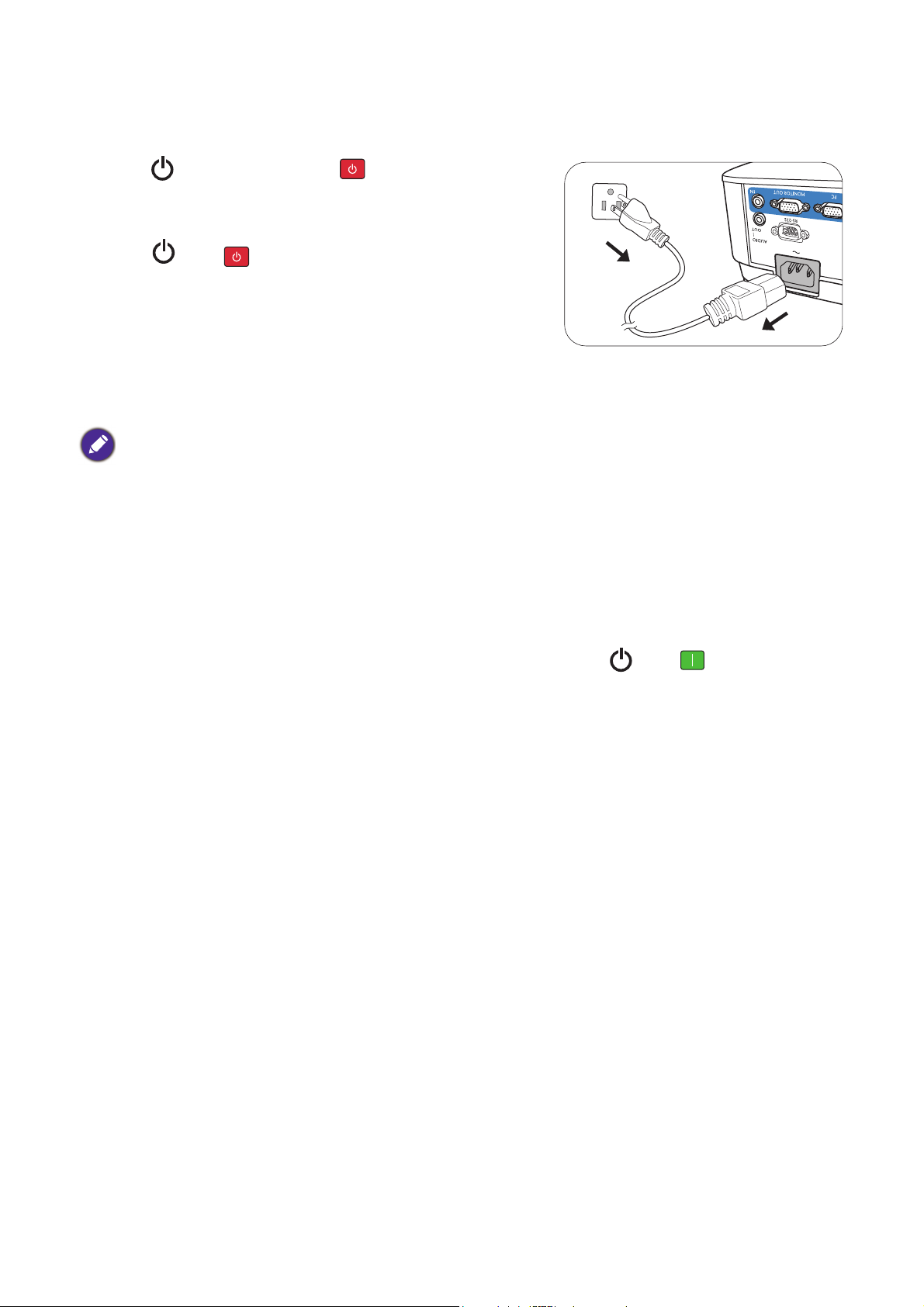

Slå av projektoren .............................................................................................................. 96

Direkte avstengning .................................................................................................................................96

Vedlikehold .......................................................................................................................... 97

Ta vare på projektoren ...........................................................................................................................97

Lysinformasjon ..........................................................................................................................................97

Feilsøking ........................................................................................................................... 103

Spesifikasjoner .................................................................................................................. 104

Projektorspesifikasjoner .......................................................................................................................104

Dimensjoner ............................................................................................................................................105

Timingdiagram........................................................................................................................................ 106

3 Innholdsfortegnelse

Viktige sikkerhetsinstruksjoner

Projektoren er designet og testet for å oppfylle de nyeste standardene innen sikkerhet for IT-utstyr. Det er likevel viktig å følge instruksjonene for sikker håndtering som er angitt i håndboken og på produktet.

1. Les håndboken før du bruker projektoren. Ta vare på den til senere bruk.

2. Ikke se rett på projektorens linse når den er i bruk. Den intense lysstrålen kan skade øynene dine.

3. Vedlikehold og service skal utføres av kvalifisert servicepersonale.

6. I enkelte land er IKKE linjespenningen stabil. Denne projektoren er designet for trygg bruk med en linjespenning på mellom 100 og 240 volt AC, men kan feile ved strømbrudd eller hvis spenningsstøt ±10 volt opptrer. I

områder med variabel eller ustabil hovedspenning anbefales det at du kobler projektoren via en strømstabilisator, overspenningsbeskytter, en UPS eller et lignende produkt.

7. Ikke blokker linsen på projektoren med andre gjenstander når projektoren er på siden dette kan varme opp gjenstandene og deformere eller forårsake brann. Hvis du vil slå av lampen midlertidig, kan du bruke den tomme funksjonen.

4. Åpne alltid linsens lukker (hvis noen)

eller fjern linsedekselet (hvis noen) når lampen på projektoren er på.

5. Lampen blir ekstremt varm ved bruk. La projektoren kjøle seg ned i omtrent 45 minutter før du fjerner lampen for utskifting.

8. Ikke bruk lamper som er utgått på dato. Overdreven bruk av lamper utgått på dato kan gjøre at de ved sjeldne anledninger knuser.

4 Viktige sikkerhetsinstruksjoner

9. Aldri erstatt lampeenheten eller andre elektriske komponenter hvis ikke projektoren er koblet fra.

10. Ikke plasser dette produktet på en ustabil vogn, stativ eller bord. Produktet kan falle, og forårsake alvorlig skade.

11. Ikke prøv å demontere denne projektoren. Det er farlig mange volt på innsiden som kan forårsake død hvis de kommer i kontakt med noe levende. Den eneste delen som kan betjenes av brukeren er lampen som har et eget avtakbart deksel.

Under ingen omstendigheter bør du løsne eller demontere noen andre deksel. Service må bare utføres av kvalifisert, profesjonelt servicepersonell.

13. Plasser alltid projektoren på en slett, horisontalt overflate ved bruk.

- Ikke bruk hvis vippet i en vinkel på mer enn 10 grader sideveis, og heller ikke hvis vinkelen er mer enn 15 grader fra front til ende. Bruk av projektoren når den ikke er helt horisontal kan forårsake funksjonsfeil eller skade på lampen.

14. Ikke sett projektoren på høykant. Hvis du gjør det, kan det forårsake at den velter, med fare for personskade eller skade på projektoren.

15. Unngå å trå på projektoren eller plassere noe oppå den. I tillegg til mulig fysisk skade på projektoren kan det føre til ulykker og mulig personskade.

12. Ikke blokker noen ventilasjonsåpninger.

- Ikke plasser projektoren på et teppe, i sengen eller noen andre myke overflater.

- Ikke dekk til projektoren med tøy eller andre artikler.

- Ikke plasser brennbare stoffer nær projektoren.

Hvis ventilasjonsåpningene er veldig blokkert, kan overoppheting inne i projektoren før til brann.

16. Når projektoren er på, kan du føle noe oppvarmet luft eller lukt fra ventilasjonsgrillen. Dette er et normalt fenomen og bør ikke anses som en produksjonsfeil.

5 Viktige sikkerhetsinstruksjoner

17. Ikke plasser væsker nær eller på projektoren.

3 000 m

(10000 fot)

0 m

(0 fot)

Væsker sølt i projektoren kan ødelegge den. Hvis projektoren blir fuktig, kobler du den fra strømforsyningens strømuttak og ringer BenQ for å bestille service.

18. Dette produktet kan vise inverterte bilder ved tak/vegg-montering.

19. Apparatet må jordes.

20. Unngå å plassere projektoren i noen av følgende miljøer.

- Områder med dårlig eller begrenset ventilasjon. Ha minst 50 cm klaring fra veggene og fri flyt av luft rundt projektoren.

- Steder der temperaturen kan bli overdrevent høy, som for eksempel inni en bil med vinduene igjen.

- Plasseringer der overdreven fuktighet, støv eller sigarettrøyk kan forurense optiske komponenter, forkorte projektorens levetid og gjøre bildet mørkere.

- Steder nær brannalarmer.

- Steder der temperaturen er høyere enn 40°C / 104°F.

- Steder som er høyere enn 3000 m (10000 fot).

Hg - Lampen inneholder kvikksølv. Håndter i henhold til lokale avhendingslover. Se www.lamprecycle.org.

For å unngå skade på DLP-brikkene må du aldri sikte en kraftig laserstråle inn i projiseringslinsen.

6 Viktige sikkerhetsinstruksjoner

Introduksjon

Forsendelsesinnhold

Pakk forsiktig ut og forsikre deg om at du har alle delene som vist under. Hvis noen av delene mangler, vennligst ta kontakt med utsalgsstedet.

Standardtilbehør

Projektor Fjernkontroll med batterier Hurtigstartguide

Garantikort* Strømledning VGA-kabel

BenQ WDR02U trådløs USB-dongle

• Tilbehøret vil være tilpasset ditt område, og kan avvike fra illustrasjonen.

• *Garantikortet følger kun med i enkelte områder. Vennligst kontakt forhandler for ytterligere informasjon.

Valgfritt tilbehør

1. Sparepæresett

2. 3D-briller

3. Støvfilter

4. Veggfeste (WM06G3)

7 Introduksjon

Bytte av batterier i fjernkontrollen

1. Trykk ned og skyv av batteridekselet som vist.

2. Fjern de gamle batteriene (hvis aktuelt) og sett inn to AAA-batterier. Pass på at den positive og den negative enden posisjoneres riktig, som illustrert.

3. Skyv inn batteridekselet til det klikker på plass.

• Unngå å oppbevar fjernkontrollen og batteriene i ekstrem varme eller fuktige omgivelser som kjøkken, bad, badstue, solarium eller i en lukket bil.

• Bytt ut med samme er tilsvarende type batterier anbefalt av batteriprodusenten.

• Avhending av de brukte batteriene i henhold til produsentens instruksjoner og lokal miljølovgivning i ditt område.

• Kast aldri batteriene i en flamme. Det er fare for eksplosjon.

• Hvis batteriene er døde eller du ikke skal bruke fjernkontrollen i en lang periode, fjern batteriene for å unngå skade på fjernkontrollen fra mulig batterilekkasje.

Installere den trådløse donglen

Projektoren støtter bare Wi-Fi- og/eller Bluetooth-tilkoblinger når den trådløse donglen (WDR02U) er installert.

1. Løsne skruen på inn/ut-portdekselet for å fjerne det.

2. Fjern dekselet fra den medfølgende trådløse donglen og sett donglen inn i porten TRÅDLØS DONGLE.

3. Installer inn/ut-portdekselet på nytt.

8 Introduksjon

Projektoren vist utvendig

8 3

12 1410

1. Fokusring

2. Luftehull (luft ut)

3. Regulerbar fot

4. Projeksjonslinse

5. IR-sensor fjernkontroll

6. Eksternt kontrollpanel

(Se Kontroller og funksjoner på side 10.)

7. Lampedeksel

8. Luftehull (luft inn)

9. Lydinndatakontakter

Lyd ut datakontakter

11. RS-232 kontrollport

12. RGB- (PC) signalets inngangskontakt

13. HDMI-inngangsport

14. RJ-45 LAN-inngangskontakt

15. USB mini-B port

16. USB type A port

17. USB type A port

18. Strømkontakt

19. Veggmonteringshull

20. Sikkerhetsstang

21. USB Type A-port (for trådløs dongle)

10. RGB (PC) signal utgangskontakt

22. Deksel på trådløs dongle

9 Introduksjon

Kontroller og funksjoner

• Alle tastetrykkene som er beskrevet i dette dokumentet, er tilgjengelige på fjernkontrollen eller projektoren.

• Fjernkontrollen er uten laserpeker i Japan.

Projektor og fjernkontroll

1 2

5 6 7

3 4

10 12

13 14

19 20

15 16

21 22 23 24

Nr.

3. IR-sensor fjernkontroll

AV/PÅ

ON/ Off

POWER (Strømindikator-lys)/TEMP (Temperaturadvarsellys)/ LAMP (Lampeindikatorlys)

(TILBAKE)

Når inndatakilden er BenQ Launcher

Bytter projektoren mellom ventemodus og på.

(Se Indikatorer på side 102.)

Returnerer til den forrige menyen eller hovedinnstillingsmenyen, eller avslutter appen.

Når inndatakilden IKKE er BenQ Launcher

Går tilbake til forrige OSD-meny eller avslutter menyinnstillingene.

10 Introduksjon

Nr.

Piltaster ( , , , )

Keystonetaster ( , )

Volumtaster /

Når inndatakilden er BenQ Launcher

Når inndatakilden IKKE er BenQ Launcher

Når skjermvisningsmenyen Beveger seg gjennom menyelementene eller blar gjennom de tilgjengelige alternativene.

(OSD) er aktivert, brukes

disse tastene som

manøvreringstaster for å velge

de ønskede menyelementene

og gjøre endringer. (Ikke tilgjengelig.) Viser nøkkelkorreksjonssiden.

(Ikke tilgjengelig.)

Senker eller øker lyden på

projektoren.

(KILDE)

Viser kildevalglinjen. Brukes for å skjule skjermbildet.

7. ECO BLANK, BLANK

8. OK

Bekrefter det valgte menyelementet.

Ikke forhindre at projiseringslinsen projiserer, ettersom dette kan føre til at et blokkerende objektet blir oppvarmet eller deformert eller kan til og med forårsake brann.

Bekrefter den valgte

skjermvisningsmenyen (OSD)

menyelementet.

Slår projektorens

(MENY)

Åpner menyen Innstillinger.

skjermvisningsmeny (OSD) av

eller på.

10.

11.

(STARTSIDE)

Kildevalgknapper: HDMI, PC,

LAUNCHER

Går tilbake til startskjermbilde. (Ikke tilgjengelig.)

Velger en inndatakilde for visning.

Bytter lyden på projektoren mellom på og av.

12.

Reduserer projektorvolumet. Øk projektorvolumet.

Tilpasser knapper. Standardverdien er Nylige

13. Kontrollknapper: F1, F2, F3

dokumenter og apper (F1) / Innstillinger for trådløs

(Ikke tilgjengelig.) projisering (F2) / Anbefalte

funksjoner (F3).

14. LASER Utstråler synlig laserpekerlys for presentasjonsformål. Åpner menyen Internett i

15.

(WiFi)

Innstillinger.

(Ikke tilgjengelig.)

16. PICTURE Velger en tilgjengelig bildemodus.

17.

18.

19.

20.

(Markør)

(Android-meny)

(Tilgangspunkt)

(Tøm minne)

Aktiverer markørfunksjonen. (Ikke tilgjengelig.) Går til menyen Innstillinger.

Hvis apprelaterte innstillinger

(Ikke tilgjengelig.) kan aktiveres innenfra appen. Åpner menyen

Tilgangspunkt i

(Ikke tilgjengelig.) Innstillinger.

Går inn i modusen for entasters økning (en tast tom).

(Ikke tilgjengelig.)

11 Introduksjon

Nr.

Når inndatakilden er BenQ Launcher

Når inndatakilden IKKE er BenQ Launcher

21. BRIGHTNESS Justerer lysstyrke.

22. CONTRAST Justerer kontrast.

23. LIGHT MODE

Viser Lysmodus-menyen hvor du kan velge en egnet Lysdriftsmodus.

Velger automatisk de beste

24. AUTO (Ikke tilgjengelig.)

bildeinnstillingene for vist bilde når PC-signal (analog RGB) er valgt.

Betjene LASER-pekeren

Laserpekeren er et presentasjonsverktøy for profesjonelle. Den utstråler rødt lys når du trykker på den. Laserstrålen er synlig. Det er nødvendig å trykke på og holde LASER for å oppnå kontinuerlig effekt.

Laserpekeren er ikke en leke. Foreldre bør være klar over farene ved bruk av laserenergi og holde denne fjernkontrollen utenfor rekkevidde av barn.

Ikke stirr inn i laserlysvinduet eller la laserlysstrålen skinne på deg selv eller andre. Se varselmeldingene på fjernkontrollens bakside før du bruker den.

Fjernkontrollens rekkevidde

Fjernkontrollen må holdes i en vinkel på 30 grader vinkelrett på projektorens IR-fjernkontrollsensor(er) for å fungere optimalt. Avstanden mellom fjernkontrollen og sensoren(e) bør ikke være mer enn 8 meter (~ 26 fot).

Pass på at det ikke er noen hindringer mellom fjernkontrollen og IR-sensoren(e) på projektoren som kan ødelegge den infrarøde strålen.

• Betjening av projektoren forfra • Betjening av projektoren fra toppen

12 Introduksjon

Plassering av projektoren

Velge en plassering

Før du velger plassering av projektoren, ta følgende faktorer med i beregningen:

• Størrelse og plassering av skjermen

• Plassering av strømuttak

• Plassering og avstand mellom projektoren og resten av utstyret Du kan installere projektoren på følgende måter.

1. Front Bord Velg denne plasseringen med projektoren plassert

på bordet foran skjermen. Dette er den vanligste måten å plassere projektoren på for raskt oppsett og flyttbarhet.

3. Front Tak Velg denne plasseringen med projektoren

hengende opp-ned fra taket foran skjermen. Kjøp takmonteringssettet for BenQ fra forhandleren for å montere projektoren i taket.

2. Bakside Bord Velg denne plasseringen med projektoren plassert

på bordet bak skjermen. Merk at en spesiell projektor bak er nødvendig.

4. Bakside Tak Velg denne plasseringen med projektoren

hengende opp-ned fra taket bak skjermen. Merk at en spesiell bakprojeksjonsskjerm og takmonteringssettet for BenQ er nødvendig for denne installeringsløsningen.

Når du har slått på projektoren, går du til Avansert-menyen – Innstillinger > Projektorinstallering > Projektorinstallering og trykker på / for å velge en innstilling.

13 Plassering av projektoren

Oppretthold en ønsket projisert bildestørrelse

Projiseringsavstand

Linsens senter

Skjerm

4:3 skjermformat

Avstanden fra projektorlinsen til skjermen, zoom-innstillingen (hvis tilgjengelig), og videoformatet er alle faktorer i størrelsen på det projiserte bildet.

Projiseringsdimensjoner

EX800ST

• Skjermsideforholdet er 4:3 og det projiserte bildet er i 4:3 format.

Skjermstørrelse

Diagonal

To m m e mm

60 1524 914 1219 744 137

70 1778 1067 1422 868 160

80 2032 1219 1626 992 183

90 2286 1372 1829 1116 206

100 2540 1524 2032 1240 229

110 2794 1676 2235 1363 251

120 3048 1829 2438 1487 274

H (mm) W (mm)

Avstand fra skjermen

(mm)

Laveste/

høyeste

linseposisjon (mm)

Hvis du for eksempel bruker en 120-tommers skjerm, er den anbefalte projiseringsavstanden 1487 mm.

Hvis du målte projiseringsavstanden til å være 1000 mm, er den nærmeste matchen i kolonnen

"Avstand fra skjermen (mm)" 992 mm. Ved å se på denne raden ser man da at en skjerm på 80''

(omtrent 2,0 m) skjerm kreves.

Alle målinger er omtrentlige og kan variere fra de reelle størrelsene. BenQ anbefaler at hvis du har tenkt å installere projektoren permanent, bør du fysisk teste projiseringsstørrelsen og -avstanden ved hjelp av den faktiske projektoren på stedet før du monterer den, for å ta høyde for denne projektorens optiske kjennetegn. Dette vil bidra til å avgjøre den nøyaktige monteringsposisjonen slik at den best passer installasjonslokasjonen.

14 Plassering av projektoren

EW800ST

Projiseringsavstand

Linsens senter

Skjerm

16:10-skjermdiagonal

• Skjermens sideforhold er 16:10, og det projiserte bildet har et 16:10-sideforhold

Skjermstørrelse

Diagonal

To m m e mm

70 1778 942 1508 739 47

80 2032 1077 1723 844 54

90 2286 1212 1939 950 61

100 2540 1346 2154 1055 67

110 2794 1481 2369 1161 74

120 3048 1615 2585 1267 81

H (mm) W (mm)

Avstand fra skjerm

(mm)

Laveste/

høyeste

linseposisjon (mm)

Hvis du for eksempel bruker en 120-tommers skjerm, er den anbefalte projiseringsavstanden 1267 mm. Hvis du målte projiseringsavstanden til å være 1000 mm, er den nærmeste matchen i kolonnen "Avstand

fra skjermen (mm)" 950 mm. Ved å se på denne raden ser man da at en skjerm på 90'' (omtrent 2,3 m)

skjerm kreves.

Alle målinger er omtrentlige og kan variere fra de reelle størrelsene. BenQ anbefaler at hvis du har tenkt å installere projektoren permanent, bør du fysisk teste projiseringsstørrelsen og

-avstanden ved hjelp av den faktiske projektoren på stedet før du monterer den, for å ta høyde for denne projektorens optiske kjennetegn. Dette vil bidra til å avgjøre den nøyaktige monteringsposisjonen slik at den best passer installasjonslokasjonen.

Montering av projektoren

Hvis du skal montere projektoren selv, anbefaler vi deg på det sterkeste å bruke et passende BenQ projektormonteringssett og at du forsikrer deg om at den er trygt og sikkert installert.

Hvis du ikke bruker projektormonteringssettet fra BenQ er det en sikkerhetsrisiko at projektoren kan falle ned som følge av dårlig feste grunnet feil mål eller lengden på skruene.

Før du monterer projektoren

• Kjøp et BenQ projektormonteringssett fra samme sted som du kjøpte projektoren.

• BenQ anbefaler at du også kjøper en separat Kensington-låsekompatibel sikkerhetskabel og fester den sikkert til både Kensington-låsesporet på projektoren og bunnen av monteringsbraketten. Dette vil fungere som en ekstra hindring hvis projektoren skulle løsne fra monteringsbraketten.

• Spør forhandleren om å installere projektoren for deg. Installering av projektoren på egenhånd kan gjøre at den faller og resultere i skade.

• Foreta nødvendige forhåndsregler for å hindre at projektoren faller ned for eksempel ved et jordskjelv.

• Garantien dekker ikke produktskader som følge av montering av projektoren med et projektormonteringssett som ikke er fra BenQ.

15 Plassering av projektoren

• Tenk på temperaturen omkring der projektoren er montert i tak/på vegg. Hvis det brukes varmeovn,

Tak/vegg monteringsskrue: M4 (Maks L = 25 mm; Min L = 20 mm)

Enhet: mm

75146

100

kan temperaturen rundt taket være høyere enn du tror.

• Les brukerhåndboken for monteringssettet om dreiemomentet. Stramming med dreiemomentet som overskrider det anbefalte området kan føre til skade på projektoren og at den deretter faller ned.

• Pass på at strømuttaket er i en tilgjengelig høyde slik at du enkelt kan slå av projektoren.

Tak/vegg monterings- diagram

Justering av det projiserte bildet

Justering av projiseringsvinkelen

Hvis projektoren ikke er plassert på en flat overflate eller skjermen og projektoren ikke står loddrett på hverandre, blir det projiserte bildet trapesformet. Du kan skru på den justerbare foten for å fininnstille den horisontale vinkelen.

For å fjerne foten, skru den i motsatt retning.

Ikke se inn i linsen mens lampen er på. Det sterke lyset fra lampen kan skade øynene.

Autojustere bildet

I noen tilfeller må du forbedre bildekvaliteten. For å gjøre dette, trykk AUTO. Etter 3 sekunder vil den innebygde intelligente auto-justeringsfunksjonen justere verdiene på frekvens og klokke for å gi best mulig bildekvalitet.

Den nåværende kildeinformasjonen vil vises i hjørnet på skjermen i 3 sekunder.

Denne funksjonen er kun tilgjengelig når PC-signalet (analog RGB) er valgt.

16 Plassering av projektoren

Finjustering av bildeskarpheten

Trykk .

Tr y k k .

Gjør bildet skapere ved å rotere fokusringen.

Korrigere perspektivkontroll

Bildekorrigering viser til den situasjon når projektorens bilde får trapesform som følge av vinkelens projisering.

For å endre dette må du manuelt korrigere ved å følge disse trinnene.

1. Gjør et av følgende trinn for å vise bildekorrigeringssiden.

• Trykk på / på projektoren eller fjernkontrollen.

• Gå til Avansert-menyen Vis > Perspektivkontroll og trykk på OK.

2. Etter Perspektivkontroll vises bildekorrigeringssiden. Trykk på for å korrigere toppen av bildet. Trykk på for å korrigere bunnen av bildet.

17 Plassering av projektoren

Tilkobling

55 6 9

Bærbar eller stasjonær PC

VGA-kabel VGA-til-DVI-kabel USB-kabel

Adapterkabel for komponentvideo til VGA (D-Sub)

Lydkabel HDMI-kabel USB-flashstasjon

Trådløs dongle (WDR02U)

RJ45-kabel

3456789

Høyttalere

Monitor

A/V enhet

Trådløs tilkobling

Bærbar eller stasjonær datamaskin

Nettbrett-PC

Smarttelefon

Bluetooth-høyttaler

Trå d l øs A P

Ta s ta t u r/ m us

Når man kobler en signalkilde til projektoren, husk å:

1. Slå av alt utstyr før man gjør tilkoblinger.

2. Brukt riktige signalkabler for hver kilde.

3. Sørg for at kablene er satt godt på plass.

• På tilkoblingene ovenfor kan enkelte kabler ikke være inkludert med projektoren (se Forsendelsesinnhold på side

7). Disse er kommersielt tilgjengelige fra elektronikkbutikker.

• Tilkoblingsillustrasjonene er bare for referanseformål. Tilkoblingene på baksiden av projektoren kan variere for hver projektormodell.

• Mange bærbare PCer slår ikke på deres eksterne video-porter ved tilkobling av en projektor. Vanligvis benyttes en tastekombinasjon som FN + funksjonstast med et monitorsymbol for å slå eksternt bilde av/på. Trykk på FN og den merkede funksjonstasten samtidig. Referer til din bærbare PCs dokumentasjon for å finne tastekombinasjonen for din bærbare PC.

• Hvis det valgte video-bildet ikke blir vist etter at projektoren er slått på og den korrekte videokilden har blitt valgt, sjekk at bilde-kilden er slått på og fungerer korrekt. Sjekk også at signalkablene har blitt tilkoblet korrekt.

18 Tilkobling

Du trenger kun å koble projektoren til en bilde-kilde ved å bruke bare en av tilkoblingsmetodene, men hver tilkoblingsmetode gir forskjellig bildekvalitet.

Te r m i n a l Bildekvalitet

HDMI

Komponentvideo (gjennom

RGB-inngang)

Best

Bedre

Koble til lyd

Projektoren har en innebygd mono-høyttaler(e) som kun er designet for å tilby grunnleggende lydfunksjoner for datapresentasjoner i forretningsformål. De er ikke designet for, og heller ikke tiltenkt for stereolyd som man kanskje forventer i en hjemmekino eller ved hjemmekinoformål. Enhver stereo tilkobling blir mikset til monolyd som blir sendt ut av projektorens høyttaler(e).

De(n) innebygde høyttaler(en) vil bli dempet når AUDIO OUT tilkoblingen er koblet til.

• Projektoren kan kun spille monolyd, selv om en stereokilde er koblet til.

19 Tilkobling

Starte opp projektoren

1. Plugg inn strømledningen. Slå på strømbryteren (hvor montert). Strømindikatoren på projektoren lyser oransje etter at strømmen er tilkoblet.

2. Trykk på på projektoren eller på fjernkontrollen for å slå på projektoren. Strømindikatoren blinker grønt

og fortsetter siden å lyse grønt når projektoren er påslått.

Oppstartsprosedyren tar ca. 30 sekunder. Senere i oppstartsprosedyren blir en oppstartslogo vist.

(Hvis nødvendig) Roter fokuseringsringen for å justere bildeskarpheten.

• Vennligst bruk kun originaltilbehør (f.eks. strømledning) for å unngå eventuelle farer som elektrisk sjokk og brann.

• Hvis projektoren fortsatt er varm etter du brukte den går viften i ca. 90 sekunder før lampen tennes.

3. Hvis dette er den første gangen du slår på projektoren blir oppstartsguiden vist for å guide deg gjennom oppsett av projektoren. Hvis du allerede har gjort dette, hopper du denne prosessen.

• Bruk piltastene ( , , , ) til å bevege deg gjennom menyelementene.

• Bruk OK for å bekrefte det valgte menyelementet.

• Bruk tilbakeknappen for å gå tilbake til den forrige menyen.

• Bruk menyknappen for å hoppe over en meny.

Skjermdumpene fra oppstartsguiden og er kun for referanse og kan skille seg fra den faktiske designen.

Trinn 1: Velge e n Projektorposisjon.

20 Starte opp projektoren

Trinn 2: Velge e n Språk.

Tilgjengelige språk kan variere etter produktet som er levert for regionen, og kan oppdateres uten forvarsel.

Trinn 3: Justering av Perspektivkontroll.

Trinn 4: Konfigurer Trådløsinnstilling ved å velge et trådløst nettverk og angi passordet.

21 Starte opp projektoren

Trinn 5: Vel g Tidssone.

Trinn 6: Les Personvernerklæring og trykk på OK for å samtykke i erklæringen.

Hvis du vil fjerne samtykket til denne personvernavtalen senere, kan du gjøre det på menyen Generelt > Om > Personvernerklæring på menyen BenQ Launcher Innstillinger. Se About på side 67 hvis du vil ha mer informasjon.

22 Starte opp projektoren

Så snart du har fullført trinnene som vises ovenfor, vil projektoren spørre deg om du vil aktivere AMS-funksjonen.

Nå har du tre måter å jobbe på med denne projektoren. Forskjellige operasjoner er påkrevd avhengig av behov.

Scenarioer Tilgjengelige funksjoner Operasjoner

Tilgang til

BenQ Launcher med

AMS-konto

Tilgang til

BenQ Launcher uten

AMS-tjeneste

De komplette BenQ Launcher-funksjonene:

• AMS-tjeneste (side 25)

• Wi-Fi-tilkobling (side 39)

• Bluetooth-tilkobling (side 53)

• USB-lagringstilkobling (side 51)

• Apper (side 56)

• HID-tilkobling (f,eks. mus- og tastaturtilkobling)

Alle BenQ Launcherfunksjoner unntatt AMS-tjeneste.

Hvis du allerede har registert en administratorkonto på AMS-webområdet, velger du NESTE i popup-vinduet. Se Binding an AMS

administrator account to your projector på side 26 hvis du vil ha flere instruksjoner.

Hvis du ikke har en AMS-administratorkonto ennå, velger du AKTIVER SENERE i popup-vinduet og trykker på OK. AMS-tjenesten vil deaktiveres på projektoren inntil du aktiverer den manuelt via Innstillinger-menyen. Se

Enabling AMS på side 25 hvis du vil ha mer

informasjon om manuell aktivering av AMS-tjenesten.

Tradisjonell projektor

Hvis du vil ha mer informasjon om hvordan du registrerer deg for en AMS-administratorkonto, se Before you get

started på side 24.

Kun kablet projisering, uten nettverk og muligheter for HID-tilkobling

Trykk på HDMI eller PC på fjernkontrollen eller

(KILDE) og velg HDMI eller PC/YPbPr.

23 Starte opp projektoren

Drift (under startende kilde)

Before you get started

One of the key features for this projector is its use of the Account Management System (AMS) service which allows you to create and manage individual login accounts for the projector. By using the AMS service you will be able to:

• Customize the projector’s workspace for each login

• Access files stored in cloud storage accounts (such as Google Drive, Dropbox, and others) directly from the projector

• Manage authorization for each login, including limiting access to various projector’s functions.

In order to use the AMS service it is highly recommended that you first register for an AMS administrator account before you begin the initial start-up process for the projector. To register for an AMS account open the BenQ Service website (https://service-portal.benq.com/login) using a Chrome or Firefox browser, click the Register (Admins only) link, and proceed with the registration process.

For a full description of the features of the AMS service, including instructions on how to setup and manage accounts, refer to the AMS User Manual which you can download at the following URL:

https://www.benq.com/en-us/business/index.html > your Projector Model > Downloads > User

Manual.

The images in this document are for reference only. The user interface may be subject to change without prior notice.

24 Drift (under startende kilde)

The AMS Service

As mentioned previously the AMS service is a key feature of this projector that allows you to customize the projector’s workspace, access files stored in cloud storage accounts directly from the projector, and manage access to various projector’s functions based on a user’s login.

For a full description of the features of the AMS service, including instructions on how to setup and manage accounts, refer to the AMS User Manual which you can download at the following URL:

https://www.benq.com/en-us/business/index.html > your Projector Model > Downloads > User

Manual.

Enabling AMS

If the AMS service was not enabled in the setup wizard procedure during your initial startup. You will have to manually enable AMS. To manually enable AMS:

1. Ensure that you have already created an AMS administrator account. See Before you get started on

page 24 for more information on registering for an AMS administrator account.

2. Choose one of the following methods:

• Select AMS Service on the BenQ Launcher home screen and press OK.

• Select the Settings menu button on the BenQ Launcher home screen, and press OK. Then select AMS Service in the Preference section of the Settings menu and press OK.

25 Drift (under startende kilde)

3. In the AMS Service screen press OK so that the AMS Service switch is set to On.

Once the AMS function is enabled on your projector you must bind your AMS administrator account to the projector before you can utilize the AMS service.

Binding an AMS administrator account to your projector

Once you have enabled the AMS function the next step is to bind an AMS administrator account to your projector so as to designate a specific administrator for your projector (i.e. to ensure that only one administrator is authorized to manage the projector).

Before binding an administrator account to your projector, you must first ensure that the following conditions are met for your projector:

• You have successfully registered for an AMS administrator account. See Before you get started on page 24 for more information on registering for an AMS administrator account.

• Your projector is connected to a wireless network with Internet access. See Connecting the projector to a

wireless network on page 39 for more information on connecting to a wireless network.

• AMS Service is enabled for your projector. See Enabling AMS on page 25 for more information on enabling AMS Service.

After enabling the AMS function a Log in as administrator window will pop-up. To bind an administrator account to your projector:

Enter the Username and Password for your AMS administrator account in the Log in as administrator window, select Login and press OK. If you do not want to bind an account to the projector select Cancel and press OK.

Once you have submitted your administrator account’s login information a message will appear indicating that you have successfully bound your administrator account to the projector. To double check whether the binding process is successful you can check the Device information menu in the AMS service account menu, see The Account Menu on page 29 for more information.

26 Drift (under startende kilde)

AMS Accounts

Once your AMS administrator account has been successfully bound to the projector, users can login to an account before they use the projector and depending on the type of account they are using and the settings configured for the account, they will be able to use customized interfaces and designated features, as well as access personal cloud storage.

The following is a list of the types of logins available for the projector: Administrator – This account must be created/registered via the AMS website and includes full access

to the projector’s features and Settings menus. User – This account must be created by the administrator via the AMS website and is allowed access to

the projector’s features and Settings menus based on default authorizations and configurations set by the administrator. Users can customize the interface they view on the projector, such as configuring the app shortcuts or linking to personal cloud accounts, by logging into the AMS website and adjusting their preferences.

– This is the default setting when no account has been logged into the projector. It features

Guest limited access to the projector’s features and Settings menus.

Logging in

Before logging in on your projector, you must first ensure that the following conditions are met for your projector:

• Your projector is connected to a wireless network with Internet access. See Connecting the projector to a

wireless network on page 39 for more information on connecting to a wireless network.

• AMS Service is enabled for your projector. See Enabling AMS on page 25 for more information on enabling AMS Service.

To log in to the projector using an AMS account, select Login on the BenQ Launcher home screen and press OK.

27 Drift (under startende kilde)

Use either one of the following methods to complete the log in process:

• Enter the Username and Password for your AMS account in the Login window, and then select Login and press OK.

You can select Recent users in the Login window and press OK to select a Username from a list of a recently used logins.

• Select Login with QR Code in the Login window and press OK. Scan the QR code that appears with your mobile device and open the link provided to log in via your mobile device.

If your projector is not connected to a wireless network with Internet access, only accounts that are listed in the Available offline accounts list of the administrator’s account menu will be able to login to AMS. See The

Account Menu on page 29, for more information on the account menu,.

28 Drift (under startende kilde)

The Account Menu

When you are logged into the projector using an AMS account, the bottom-left corner of the BenQ Launcher home screen will identify the account that is currently logged in. Select the icon for the account name and press OK to open a menu of account related options.

The account menu features the following options:

Item Description

Network drive

Personal settings

AMS service

Available offline accounts

Opens your personal files via the AMS Files app, where you can access files stored on the cloud storage account that you’ve linked to your AMS account or on the internal storage. See AMS Files on page 56 for more information of the features of the AMS Files app.

Allows you to set the amount of idle time before the projector automatically logs you out. The options include 10 minutes, 20 minutes, 30 minutes, 40 minutes, 50 minutes, and 60 minutes.

Allows you to disable AMS Service.

This option is not available for User accounts.

Lists the accounts that are available to login when the projector does not have access to the Internet.

29 Drift (under startende kilde)

Item Description

Lists the information for the administrator account that is bound to the projector, including an option to UNBIND the account from your

Device information

projector.

The UNBIND option only appears for the administrator.

LOGOUT Logs your account out of the projector.

Unbinding an administrator account from the projector

In instances when you want to switch an administrator account for the projector, you will have to first unbind the current administrator account from the projector.

To unbind an administrator account:

1. Log in on the projector using the Username and Password for the current administrator. See

Logging in on page 27 for more information on how to log in on the projector.

2. Enter the account menu. See The Account Menu on page 29 for more information on the account

menu.

3. Select Device information in the account menu and press OK.

30 Drift (under startende kilde)

4. Select UNBIND and press OK.

Checking for system update

It is suggested that users regularly update their projector with the latest version of the firmware to optimize the user experience. The projector uses Over-the-Air (OTA) updates to install the update file wirelessly.

When a new version is available on the BenQ OTA server, a message will pop up once the projector is connected to a wireless network. You can find the availability of a new firmware version from the notification icon on the lower-part of the BenQ Launcher home screen.

Follow the steps below to begin updating the firmware:

1. Select DOWNLOAD to download the update file.

31 Drift (under startende kilde)

2. Once the download is completed, the projector will restart automatically. Do not turn off or

unplug the projector before the projector is finished updating and BenQ Launcher reappears on the screen.

32 Drift (under startende kilde)

BenQ Launcher

BenQ Launcher is the projector’s operating system that allows you to wirelessly cast your device’s screen, play files, run apps, as well as adjust projector settings.

Use the buttons on the projector, the remote control, or connect a USB mouse to the projector’s USB-1 or USB-2 ports to navigate BenQ Launcher and operate its functions.

The BenQ Launcher home screen

Upon initial start up or when BenQ Launcher is selected in the input source menu, the projector will display BenQ Launcher. If the projector is projecting from an input source (e.g. HDMI or

PC/YPbPr), you can return to BenQ Launcher mode by pressing the source button or the LAUNCHER button on the remote control and then selecting BenQ Launcher in the input source

menu.

When the Auto Source function is enabled in the Advanced > Settings menu of the projector’s OSD menu, the projector will display the BenQ Launcher home screen by default every time it is powered on. If the Auto Source function is disabled, the projector will detect if a signal is available from the input source that was last used and switch to that input source if it is available, if a signal is not available or the projector was set to BenQ Launcher during the previous session, the projector will enter the BenQ Launcher home screen. See Innstillinger

on page 92.

Actual screen may vary based on your BenQ Launcher firmware version.

The BenQ Launcher home screen features six main components:

No. Component Description

1 Status Bar Icons that display the time, Bluetooth, wireless status, and device name.

2Main Menu

3Sidebar

Shortcuts to recently used apps/documents, instructions on how to project wirelessly, and recommended features/functions. See Using the Main Menu

on page 35 for more information regarding the Main Menu.

A menu of quick navigation buttons. See Using the sidebar on page 38 for more information regarding the sidebar buttons.

33 Drift (under startende kilde)

No. Component Description

A customizable list of shortcuts for installed apps. See Using the App

Shortcuts on page 36 for more information regarding the app shortcuts

4 App Shortcuts

AMS Service

6 Toolbar

Press the down button to access the Source menu, App shortcuts, and Settings menus.

No app shortcuts appear on the default home screen. To add app shortcuts to the home

screen, use either the Screen Settings sub-menu in the Settings menu or the AMS website. See Screen Settings on page 70 or refer to the AMS User Manual which you can download at the following URL:

https://www.benq.com/en-us/business/index.html >

Downloads > User Manual.

your Projector Model >

Allows you to login to the projector using your AMS Service account. See

The AMS Service on page 25 for more information regarding the AMS

Service. Buttons for the input source, all apps, and Settings menu. See Using the

Toolbar on page 37 for more information regarding the toolbar.

Navigating the BenQ Launcher home screen

1. From the BenQ Launcher home screen, press / / / to select the desired function and press

OK.

2. Follow on-screen instructions for further operations.

Inputting text

Various menus within BenQ Launcher may require that you input text. You may either connect a keyboard to the USB-1 or USB-2 port at the rear of the projector or follow the steps below:

1. Select the text field where you want to input text.

2. Press OK and a full alphanumeric keyboard will appear on screen.

3. Press / / / to navigate the keyboard, and press OK to select the letter/key/symbol you want

to enter into the text field.

4. Press the back button at anytime to exit out of the keyboard.

Actual keyboard types may vary based on your language preference setting. See Keyboard on page 72 for more information.

34 Drift (under startende kilde)

Using the Main Menu

Main Menu

The Main Menu includes buttons to access the following functions:

• Recently Used - A menu of recently opened apps or documents. See Recently Used on page 66 for more details on the Recently Used menu.

• Wireless Projection - Instructions on projecting from your an iOS, Android, or Windows device. See Wireless Connections on page 39 for more details on projecting wirelessly.

• Recommended Function - Introductions to recommended functions for your projector. See

Recommended Function on page 35 for more details.

Recommended Function

The Recommended Function feature is a shortcut to recommended apps for your projector.

35 Drift (under startende kilde)

Using the App Shortcuts

App Shortcuts

The App Shortcuts menu is a list of shortcuts for installed apps which can be customized by the user via either the Screen Settings sub-menu in the Settings menu or the AMS service website for AMS login accounts. See Screen Settings on page 70 for details on customizing the app shortcuts menu via the Screen Settings sub-menu, or refer to the AMS User Manual which you can download at the following URL: https://www.benq.com/en-us/business/index.html > your Projector Model > Downloads > User Manual.

• If AMS Service is disabled on the projector, the list of app shortcuts can only be customized via the Screen Settings sub-menu, and the selected shortcuts will appear on the home screen at all times.

• If AMS Service is enabled on the projector, only the list of app shortcuts that are customized for the AMS account that is logged in will appear.

To access all the apps installed on the projector, see All Apps on page 66. For details on how to re-order the shortcuts see Screen Settings on page 70.

36 Drift (under startende kilde)

Using the Toolbar

Toolbar

The tool bar features buttons to access the input source menu, the all apps menu, and the Settings menu.

Button Description

Select to open the input source menu.

Select to open the all apps menu. See All Apps on page 66 for more details on the all apps menu.

Select to open the Settings menu. See About the Settings menu on page

61 for more information on the Settings menus

The Input Source menu

The input source displays the input source options: File Manager (for storage devices connected to the USB-1 or USB-2 port), HDMI, or PC/YPbPr. Select the desired input source and press OK to begin viewing video from that source. See Tilkobling on page 18 for more information on connecting input sources.

37 Drift (under startende kilde)

Using the sidebar

For situations where the projector is out of the reach of the user (for example, when the projector is mounted on the ceiling) and as a result the buttons on the projector are not accessible, BenQ Launcher features sidebars on both the left and right side of the screen that can be called out at anytime to access a set of virtual buttons. To call out the sidebar on a screen, click the arrow buttons on the left or right side of the screen.

An HID-protocol device (e.g. a mouse) must be connected to the projector to be able to use the side bar.

The following buttons are included in the sidebar:

Icon Description

Select to go back to the previous screen.

Select to return to the BenQ Launcher home screen.

Select to open Android-based context menus.

Select to edit the Recently Used apps menu.

Select to open the input source menu

38 Drift (under startende kilde)

Switching to BenQ Launcher from an input source

When HDMI or PC/YPbPr is selected in the source menu, the projector will exit the BenQ Launcher interface to project video from the input source (e.g. a Blu-Ray/DVD player, set-top box, or PC). The projector will remain outside of the BenQ Launcher interface as long as the HDMI or PC/YPbPr input source is selected or (depending on Auto Source settings) until the projector is powered off and back on again.

As a result, anytime the user wants to wirelessly cast their device’s screen, view media files stored on a flash drive, or run apps, they must return to the BenQ Launcher interface. To return to BenQ Launcher:

1. Press the source button or the LAUNCHER button on the remote control.

2. Select BenQ Launcher in the source menu.

When the Auto Source function is enabled in the Advanced > Settings menu of the projector’s OSD menu, the projector will display the BenQ Launcher home screen by default once it is powered on. If the Auto Source function is disabled, the projector will detect if a signal is available from the input source that was last used and switch to that input source if it is available, if a signal is not available or the projector was set to BenQ Launcher during the previous session, the projector will enter the BenQ Launcher home screen. See Innstillinger on page

92.

Wireless Connections

Connecting the projector to a wireless network

Before you can project wirelessly via the projector, you must first connect the projector to a wireless network. To connect your projector to a wireless network, or to switch wireless networks:

If you have already connected the projector to a wireless network during the setup wizard you may skip the steps in this section.

1. Install the provided wireless dongle into the wireless dongle port (see Installere den trådløse

donglen on page 8).

2. Power on the projector (see Starte opp projektoren on page 20).

39 Drift (under startende kilde)

3. On the home screen of the BenQ Launcher interface select the Settings button and press OK.

4. Select Internet in the General section of the Settings menu and then press OK.

5. Select Wireless Network Settings and press OK to enable.

40 Drift (under startende kilde)

6. Select the SSID for the wireless AP you want to connect to and press OK.

• To connect to a hidden wireless network select Add A Network and enter the SSID, security setting, and password for the network.

• The list of available wireless networks will be refreshed every 10 seconds. If the desired SSID is not listed please wait for refreshing to complete.

7. If you chose a secured SSID for the first time, a window appears prompting you to enter the appropriate password. Use the virtual keypad to enter the password. After you have entered the password, select Next and the projector will automatically connect.

• The password will be stored in the projector’s memory. In the future, if you select the same SSID again, you will not be prompted to enter a password unless you delete the SSID from the projector’s memory.

• If the password is typed incorrectly, you can select either re-enter the password or press the back button to return to the list of SSIDs.

8. Once you have successfully connected to the wireless AP a wireless connection icon will appear at the top left corner of the BenQ Launcher interface. You can now connect your devices wirelessly to the projector to cast your device’s screen.

Wireless Projection for iOS & macOS

To connect an iOS device to the projector and cast your device’s screen via AirPlay:

41 Drift (under startende kilde)

1. On the home screen of the BenQ Launcher interface, select Wireless Projection and press OK.

2. In the Wireless Projection menu, select iPhone and press OK.

3. On your iOS mobile device’s wireless network menu connect to the wireless network shown on the Wireless Projection for iPhone screen and then select Next.

42 Drift (under startende kilde)

4. Follow the instructions shown on the Wireless Projection for iPhone screen to project your iOS device’s screen via AirPlay.

5. Select Finished on the Wireless Projection for iPhone menu to finish the tutorial and return to the home screen.

The quality of the wireless projection may depend on the quality of the wireless signal along with the screen mirroring compatibility of the mobile device.

Once you have finished projecting, disable AirPlay on your iOS device to end the connection.

43 Drift (under startende kilde)

Wireless Projection for Android

To connect an AndroidTM device to the projector and cast your device’s screen:

1. On the home screen of the BenQ Launcher interface, select Wireless Projection and press OK.

2. In the Wireless Projection menu, select Android and press OK.

3. On your Android mobile device’s wireless network menu connect to the wireless network shown on the Wireless Projection for Android™ screen and then select Next.

44 Drift (under startende kilde)

4. Follow the instructions shown on the Wireless Projection for Android™ screen to project your Android device’s screen.

5. Select Finished on the Wireless Projection for Android™ menu to finish the tutorial and return to the home screen.

The quality of the wireless projection may depend on the quality of the wireless signal along with the screen mirroring compatibility of the mobile device.

Once you have finished projecting, disable screencasting on your Android device to end the connection.

45 Drift (under startende kilde)

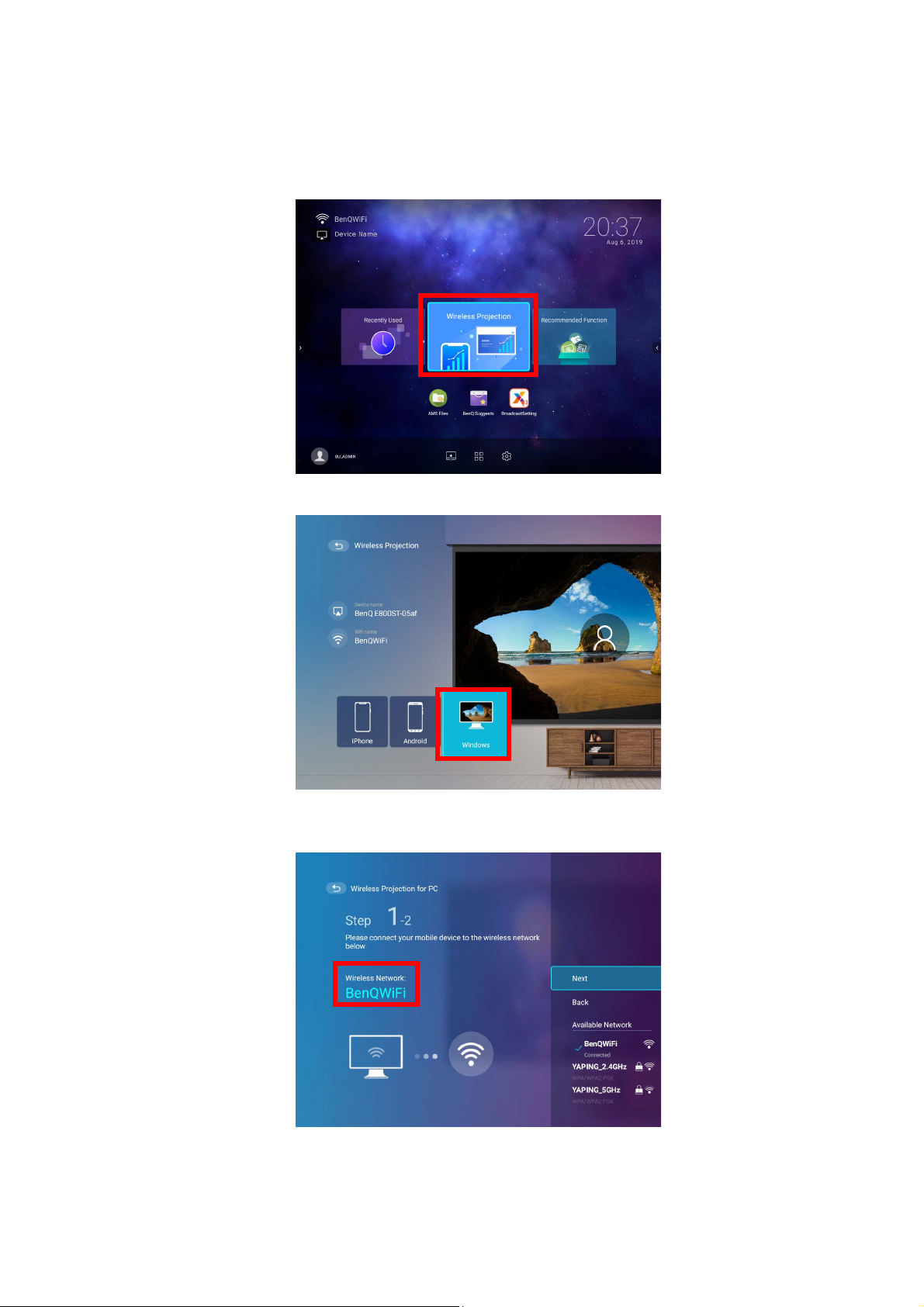

Wireless Projection for PC

To connect an PC to the projector and cast your PC’s screen:

1. On the home screen of the BenQ Launcher interface, select Wireless Projection and press OK.

2. In the Wireless Projection menu, select Windows and press OK.

3. On your PC’s wireless network menu connect to the wireless network shown on the Wireless Projection for Windows screen and then select Next.

46 Drift (under startende kilde)

4. Follow the instructions shown on the Wireless Projection for Windows screen to project your PC’s screen.

5. Select Finished on the Wireless Projection for Windows menu to finish the tutorial and return to the home screen.

The quality of the wireless projection may depend on the quality of the wireless signal along with the screen mirroring compatibility of the PC.

Once you have finished projecting, disable screencasting on your PC to end the connection.

YouTube Broadcast

To connect a mobile device to the projector and broadcast your device’s YouTube screen:

1. Make sure your projector and the mobile device are connected to the same wireless AP. To connect your projector to a wireless network, see Connecting the projector to a wireless network on page

39.

2. Launch the YouTube app on your mobile device.

3. On the upper-right corner of your YouTube screen, click the icon.

4. A list of available devices is displayed. Choose to connect to your projector. The YouTube screen is casting to your projector. Note that options and procedures may vary by app version or OS version. Follow the on-screen instructions to select your projector to cast.

47 Drift (under startende kilde)

5. To end the connection / broadcasting, click the icon on the upper-right corner of your device’s YouTube screen.

Available on Firmware version v01.00.17.00 or later.

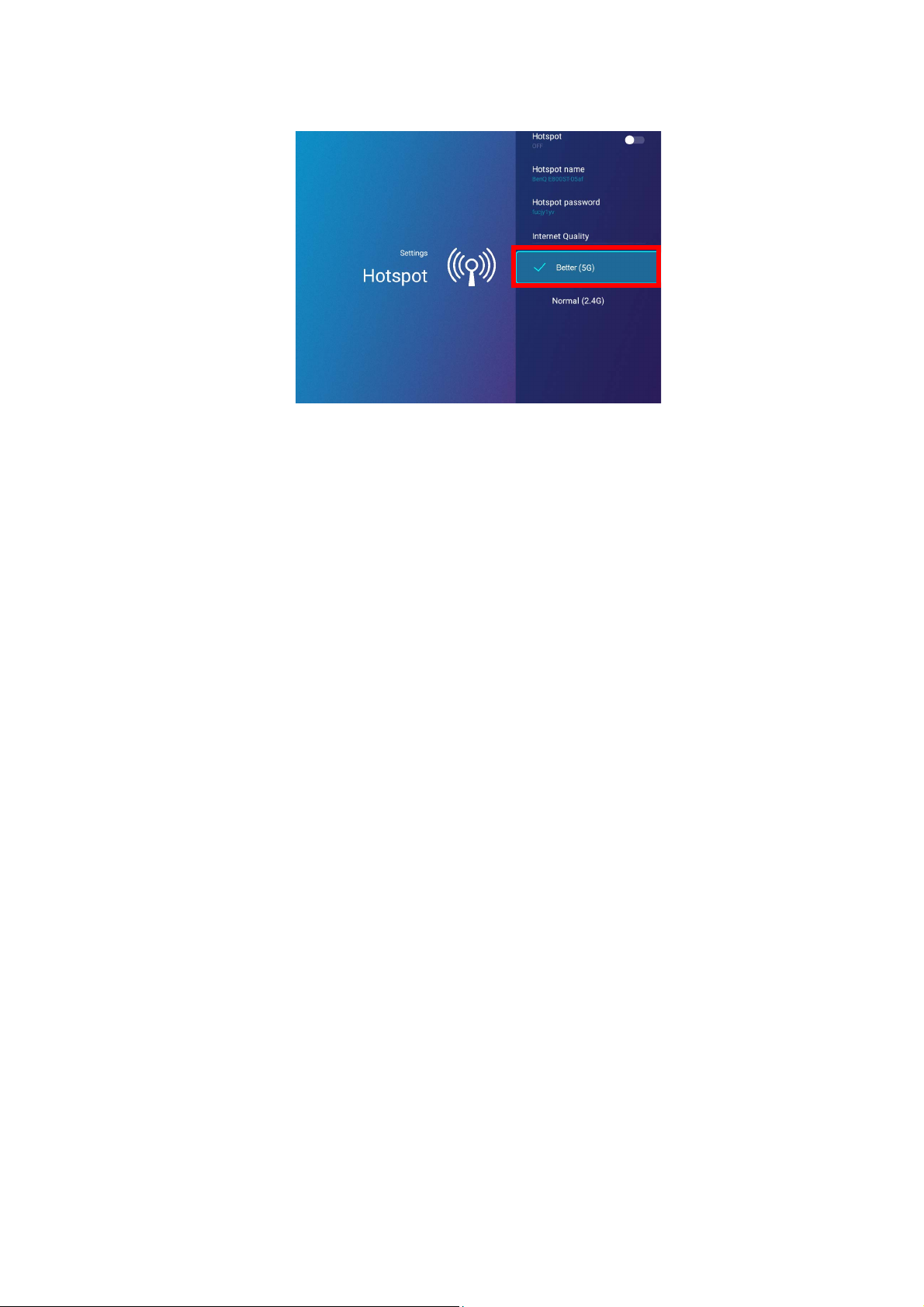

Wireless Hotspot

In situations where the projector is out-of-range of a wireless network (for example while on a camping trip), you can configure the projector to act as a wireless hotspot to create a closed network for devices to connect directly to the projector via a wireless connection and to project files from their local storage.

The projector will have no access to the Internet while in wireless hotspot mode.

To create a wireless hotspot:

1. Install the wireless dongle provide into the wireless dongle port (see Installere den trådløse donglen

on page 8).

2. Power on the projector (see Starte opp projektoren on page 20).

3. On the home screen of the BenQ Launcher interface select the Settings button and press OK.

4. Select Hotspot and press OK.

48 Drift (under startende kilde)

5. (Optional) Select Hotspot Name and/or Hotspot Password and press OK to change the name and/or password of the wireless hotspot.

You can only change the Hotspot Name and Hotspot Password when Hotspot is disabled.

6. Select Hotspot and press OK to enable wireless hotspot.

The projector will have no access to the Internet while in wireless hotspot mode.

7. Once wireless hotspot is enabled, use the name shown in the Hotspot Name field as the SSID to connect to from your mobile device’s wireless menu and use the password shown in the Hotspot Password field as the connection password.

49 Drift (under startende kilde)

8. If the wireless hotspot can not be found by your device, select Normal (2.4G) under the Internet Quality heading.

After the wireless hotspot is setup, follow the corresponding connection instructions described in the previous section(s) to connect to the projector directly and cast your device’s screen.

50 Drift (under startende kilde)

External Storage Connections

Connecting a flash drive

Connect a USB-A flash drive to the USB-1 or USB-2 port at the rear of the projector to play files stored on the flash drive.

If you want to play media from a flash drive while the projector is set to the HDMI or PC/YPbPr input source, you must first return to the BenQ Launcher interface by pressing the source button

on the remote control and then selecting BenQ Launcher.

To play files stored on a flash drive:

1. Connect the USB-A flash drive to the USB-1 or USB-2 port at the rear of the projector.

2. Choose one of the following options:

• Press the source button on the projector or remote control.

• Select the source button on the BenQ Launcher home screen and press OK.

or the LAUNCHER button

3. Select File Manager in the Source menu and press OK.

51 Drift (under startende kilde)

4. The AMS Files app will launch. Select the flash drive where the media file you want to play is located in the Local Device list and press OK.

5. Navigate to the folder where the media file you want to play is located and press OK.

6. Select the media file you want to play and press OK.

7. The media file will open in the media player app.

To remove a USB flash drive properly, click from the bottom-right corner of the BenQ Launcher home screen and select the flash drive from the list. Follow the on-screen instructions to remove.

52 Drift (under startende kilde)

Bluetooth Connections

The projector is able to connect to a Bluetooth-enabled speaker or headphones to output audio directly for greater sound, particularly in outdoor settings.

• The Bluetooth connection does not support any data transfer as the projector only allows Bluetooth connections for audio output.

• You may not use the projector to broadcast audio from a Bluetooth-enabled mobile device.

Pairing/Connecting to a Bluetooth speaker or headphones

Pairing is the process by which your projector creates a connection to a Bluetooth speaker or headphones for the first time. Once both devices have been successfully paired each device will have the corresponding device’s pairing information stored internally and both will be able to connect automatically when they are within an ~5 meter range of each other and Bluetooth is enabled on the projector.

To pair your projector to a Bluetooth speaker or headphones:

1. Install the provided wireless dongle into the wireless dongle port (see Installere den trådløse

donglen on page 8).

2. Power on the projector (see Starte opp projektoren on page 20).

3. On the home screen of the BenQ Launcher interface select the Settings button and press OK.

4. Select Bluetooth and press OK.

53 Drift (under startende kilde)

5. Select Bluetooth and press OK to enable Bluetooth.

6. Activate Bluetooth-pairing mode on the speaker or headphones.

7. Select the speaker or headphones from the Device List in the Bluetooth setting menu and press OK.

8. When the projector and speaker or headphones have successfully connected the device listing in the Bluetooth setting menu will be labeled Connected, you can now output the audio from the projector to the speaker or headphone.

Once you have successfully paired your projector with the Bluetooth speaker, pairing information will be stored on both devices and a connection will automatically be made when Bluetooth is enabled on both devices and both devices are within range of each other.

• If you replace the wireless dongle on your projector anytime after you have paired your projector with a Bluetooth device you will need to re-pair your projector to the device in order to create a Bluetooth connection.

• The quality of the Bluetooth transmission may depend on the quality of the Bluetooth signal along with the compatibility of the mobile device.

54 Drift (under startende kilde)

Ending the Bluetooth connection

In cases where you want to disconnect a speaker or headphones from the projector and connect to another speaker or headphones follow the steps below:

1. On the home screen of the BenQ Launcher interface select the Settings button and press OK.

2. Select Bluetooth and press OK.

3. Select the already connected speaker or headphones from the Device List in the Bluetooth setting menu and press OK.

4. Confirm that you want to disconnect the speaker or headphones from the projector.

5. Activate Bluetooth-pairing mode on the new speaker or headphones.

6. Select the new speaker or headphones from the Device List in the Bluetooth setting menu and press OK.

Deactivating the Bluetooth speaker or headphones

To deactivate Bluetooth on the projector so that it no longer outputs its audio to a separate speaker or headphones:

1. On the home screen of the BenQ Launcher interface select the Settings button and press OK.

2. Select Bluetooth and press OK.

3. Select Bluetooth and press OK to disable Bluetooth.

55 Drift (under startende kilde)

Apps

To access all the apps installed on the projector, select the all apps button in the tool bar section of

BenQ Launcher. Your projector comes pre-installed with the following apps: File Manager, BenQ Suggests, X-Sign Broadcast, and WPS Office.

Certain apps require the use of a mouse and/or keyboard to operate. It is suggested that you connect a mouse and/or keyboard to the projector before opening any apps from the Shortcut section.

AMS Files

The AMS Files app allows you to browse, open, and manage files stored on cloud-based storage drives linked to the corresponding AMS login account, the projector’s internal storage, or in connected storage devices (e.g. a USB flash drive).

The main menu classifies storage types into three categories: Cloud Service - Allows you to access files stored on cloud-based storage services (e.g. Google Drive,

Dropbox, One Drive, etc.) linked to your AMS login account.

• To access cloud-based files your projector must be connected to a wireless network with Internet access and logged in using an AMS account which has a cloud service linked to it. See Linking a cloud storage drive to your

AMS login on page 57 for more details.

• A link icon next to Google Drive, Dropbox, or One Drive in the AMS Files menu indicates that the corresponding cloud storage account has been bound to the current AMS login account.

Network Drive - Allows you to access files stored on a network-based storage space (e.g. a server). In order to link to the network drive you must first obtain information for the server including domain name, IP address, and login information and enter it into the Network Drive menu.

56 Drift (under startende kilde)

Local Device - Allows you to access files stored on the projector’s internal drive (either generally or in each AMS login account’s personal folder), or on external flash drives connected to the projector’s USB-1or USB-2. See Connecting a flash drive on page 51 for details on accessing files on external flash drives.

Linking a cloud storage drive to your AMS login

By linking a cloud-based storage drive to your AMS login, you will be able use File Manager to access any files stored on the drive from any device.

To link a cloud storage drive to your AMS login:

1. Log into the AMS website using the account you want to link a cloud drive to.

2. Click on Personal Settings in the sidebar.

3. Scroll down to the Cloud Storage section and click the LINK button next to the cloud storage service you want to link to your AMS account.

4. Enter the sign-in information for your cloud storage account in the sign-in page that opens.

Once a cloud storage drive is linked, you can view any file stored on that drive via the File Manager app after logging into your AMS account on the projector.

For a full description of the features of the AMS service, including instructions on how to setup and manage accounts, refer to the AMS User Manual which you can download at the following URL:

https://www.benq.com/en-us/business/index.html > your Projector Model > Downloads > User

Manual.

57 Drift (under startende kilde)

BenQ Suggests

The BenQ Suggests allows you to view apps suggested by BenQ for download.

Select the category on the left panel to browse the suggested apps based on the type. Select an app from the selected category and press OK to view a basic description of the app and access the download link.

Certain apps require the use of a mouse and/or keyboard to operate. It is suggested that you connect a mouse and/or keyboard to the projector before downloading any apps from BenQ Suggests.

X-Sign Broadcast

X-Sign Broadcast is an app that allows the projector to broadcast announcements or messages

created and scheduled on the X-Sign website using a BenQ Identity and Access Management (IAM) account.

For a full description of the features of X-Sign Broadcast, including instructions on how to create, schedule, and broadcast messages, refer to the X-Sign Broadcast User Manual which you can download at the following URL:

https://www.benq.com/en-us/business/ifp/x-sign-broadcast/download.html.

58 Drift (under startende kilde)

WPS Office

The WPS Office app allows you to open document files including PDFs as well as Microsoft Word, PowerPoint and Excel documents.

To edit a file with WPS Office:

1. Open the file using the steps described in Connecting a flash drive on page 51.

2. Select Open ( ) on the left panel to browse and open a file located in either the projector’s internal memory or an external storage device.

Select the function menu on the top panel to access the file format's various functions.

The description below is for a PowerPoint file, the function menus for other file formats will vary.

Function Description

File Select to open, save, share, print, and manage your presentations. View Select to change or edit the presentation views. Play Select to start or set up a slide show. Edit Select to edit the content or format of the slides. Insert Select to insert tables, pictures, charts, comments, video, or audio. Transitions Select to apply or adjust the timing of a transition.

59 Drift (under startende kilde)

Function Description

Pen Select to write, draw, paint or sketch to the slides.

Play ()

Save As ()

Undo ()

Redo ()

Close ()

Back ()

Next ()

Exit ()

Select to start a slide show.

Select to save the presentation file on either the display’s internal memory, an external storage device, or cloud storage.

Select to undo an action.

Select to redo the last action.

Select to close the presentation file.

Select to return to the previous page.

Select to go to the next page.

Select to exit WPS Office.

60 Drift (under startende kilde)

Navigating the Settings Menu

About the Settings menu

To let you make various adjustments or settings on the projector, its wireless connections, and the projected image, BenQ Launcher provides a Settings menu. Under the Settings menu are sub-menus for various settings.

To access the Settings menu, in the BenQ Launcher home screen select the Settings button.

If the projector is not of the latest version of firmware, a red dot will appear on the Settings icon. In such a circumstance, users can go to the About > Software Update menu and then select Update to start firmware update. The red dot will disappear when the projector is updated with the latest version of firmware. See Checking

for system update on page 31 for more information.

Under the Settings menu there are three subcategories: General, Display, and Preference.

The sub-menus in the Display category feature only a partial number of items that adjust your projector’s display settings, for a full menu of display related settings enter the Advanced OSD settings menu. See Avansert-meny on

page 87 for a listing of the full Display settings.

61 Drift (under startende kilde)

Using the Settings menu

To access the various Settings menus:

• Use the left and right arrow keys ( / ) to move through the main Settings menus.

• Use OK to select the desired menu.

• When configuring items within a menu:

• Use the up and down arrow keys ( / ) to move to the item you want to configure.

• Use left and right arrow keys ( / ) to toggle through the available options.

• Use OK to enable/disable options or select sub-menu options.

• Use the back button to return to the main Settings menu.

• Use the home button to return to the BenQ Launcher home screen.

Internet

Enables a wireless network connection for the projector. See Connecting the

Wireless

projector to a wireless network on page 39 for details.

Network Settings

This function is only available when Hotspot is disabled.

Speed Test Tests the speed of the projector’s Internet connection. Diagnosing Diagnoses the status of the projector’s Internet connection.

Allows you to add a specific network that may be hidden or undetected in the

Add Network

Available Networks. Once selected you will be prompted to enter the SSID and

security settings for the network. Lists the available wireless access points which the projector can connect to. See

Connecting the projector to a wireless network on page 39 for details.

Available Networks

Available Networks is only available when Wireless Network Settings is disabled.

62 Drift (under startende kilde)

Hotspot

Hotspot Name

Hotspot Password

Internet Quality

Enables wireless hotspot for the projector, allowing other devices to connect to the projector directly. See Wireless Hotspot on page 48 for details.

Sets the name for the projector’s wireless hotspot, which appears in the wireless network list for devices looking to connect directly to the projector.

The default name for the projector’s wireless hotspot is "BenQ E800ST-xxxx". The final four digits

are the last four digits of its MAC Address.

Sets the password for the projector’s wireless hotspot.

The password needs to be at least 8 characters.

Sets the frequency for the projector’s wireless hotspot signal. Available options include Better (5G) and Normal (2.4G).

63 Drift (under startende kilde)

Bluetooth

My Devices

Scan for Devices

Available Devices

Enables Bluetooth for the projector, allowing the projector to output its audio to a Bluetooth speaker or headphones.

Lists of previously paired Bluetooth devices.

This function is only accessible when Bluetooth is enabled.

Refreshes the list of devices.

This function is only available when Bluetooth is enabled.

Lists the available Bluetooth devices which the projector can pair and connect to.

This function is only available when Bluetooth is enabled.

64 Drift (under startende kilde)

Sounds

Feedback Sound

Volume Adjusts the sound level for the projector. Mute Disables/Enables audio for the projector.

Enables/Disables feedback on the audio provided by the projector.

Clear Memory

Clears out the memory of unnecessary files and boosts available RAM.

65 Drift (under startende kilde)

All Apps

Select the All Apps menu to access all the apps that have been installed on the projector.

• Select an app and press OK to launch the app.

• Select an app and press the menu button ( ) to uninstall the app.

When AMS Service is enabled, Guest AMS accounts will not be allowed to uninstall apps in this menu.

Recently Used

Select the Recently Used menu to access a list of apps that have been recently used.

• Select any icon and press the down button ( ) to remove the icon from the list of recently used apps.

• Select any icon and press the menu button ( ) to clear all icons from the list of recently used apps.

66 Drift (under startende kilde)

About

When AMS Service is enabled, this menu will not be accessible by Guest AMS accounts.

Projector Information

Android System Information

Software Update

Privacy Announcement

Android System Reset


Displays information on the current status of the projector including the current

Native Resolution, Picture Mode, Light Mode, Light Usage Time, Firmware Version, and Service Code.

Displays information on the Android operating system including Android Version, Ram, System storage, Internal storage, and MAC address.

Allows you to update the Android operating system via an Over-The-Air (OTA) update or a USB flash drive. For more information see Checking for system

update on page 31.

Allows you to view and accept or reject BenQ’s privacy policy.

Returns all settings to the factory preset values.

The options available for the Picture settings menu are the same as the options available in the OSD menu. See Avansert-meny on page 87 for the Picture settings options.

67 Drift (under startende kilde)

Light Settings

The options available for the Light Settings settings menu are the same as the options available in the OSD menu. See Avansert-meny on page 87 for the Light Settings settings options.

Keystone

The options available for the Keystone settings menu are the same as the options available in the OSD menu. See Avansert-meny on page 87 for the Keystone settings options.

68 Drift (under startende kilde)

Projector Position

The options available for the Projector Position settings menu are the same as the options available in the OSD menu. See Avansert-meny on page 87 for the Projector Position settings options.

The options available for the 3D settings menu are the same as the options available in the OSD menu. See Avansert-meny on page 87 for the 3D settings options.

69 Drift (under startende kilde)

Screen Settings

Sets which app shortcuts are displayed on the BenQ Launcher home screen and their sequence. The home screen requires at least one shortcut and allows up to ten shortcuts.

• Auto: Enables the projector to automatically arrange the sequence of app shortcuts on the home screen so that the most recently used app will appear first in the row.

Shortcut

• Manual: Enables the user to manually arrange which app shortcuts to be displayed on the home screen and their sequence. Press OK on an app in the Adjust menu and then press / to adjust the sequence of the apps in the apps shortcuts section. Press OK on an app in the Show/Hide Apps menu to check (show) or uncheck (hide) the shortcuts.

This function is only available when Auto is disabled.

70 Drift (under startende kilde)

Date & Time

• When AMS Service is enabled, this menu will not be accessible by Guest AMS accounts.

• The projector’s date and time information is linked to/synched with the Internet, and cannot be manually set. In instances when the projector does not have access to the Internet, the date and/or time information displayed may be incorrect.

Sets the time zone for the projector

Time Zone

The Time Zone setting must be set to the correct region for the projector in order for the

X-Sign Broadcast app to work correctly.

Format Sets the date and time format as either HH:MM or YYYY/MM/DD HH:MM.

Language

When AMS Service is enabled, this menu will not be accessible by Guest AMS accounts.

Sets the language for BenQ Launcher.

71 Drift (under startende kilde)

Keyboard

When AMS Service is enabled, this menu will not be accessible by Guest AMS accounts.

Current Keyboard

Keyboard Settings

AMS Service

When AMS Service is enabled, this menu will not be accessible by Guest or User AMS accounts.

Displays the current keyboard setting.

Sets the projector’s virtual keyboard for inputting text. The available options are BenQ Keyboard and Android keyboard (AOSP).

To input Chinese characters, set the language preference to traditional Chinese or simplified

Chinese, and set the keyboard to BenQ Keyboard.

Select whether to enable or disable the BenQ Account Management System.

72 Drift (under startende kilde)

Drift (under ikke-startende kilde)

Grunnleggende meny

Trådløst LAN

Lysstyrke

Sideforhold

Lysmodus

Bildemodus

Volum

Informasjon

Menytype

Automatisk

Presentasjon

Smart Øko

Angi

Exit (Avslutt)

142

Bruke projektormenyene under ikke-startende kilde

Når inndatasignalet er HDMI eller PC/YPbPr, kan du bruke to typer OSD- (On-Screen Display) menyer for å foreta diverse justeringer og innstillinger.

• Grunnleggende OSD-menyen: tilbyr primære menyfunksjoner. (Se Grunnleggende-meny på side 85.)

• Avansert OSD-menyen: tilbyr komplette menyfunksjoner. (Se Avansert-meny på side 87.)

For å åpne OSD-menyen, trykk på på projektoren eller fjernkontrollen.

• Bruk piltastene ( / / / ) på projektoren eller fjernkontrollen for å navigere gjennom menyalternativene.

• Benytt OK på projektoren eller fjernkontrollen for å bekrefte merket menyalternativ.

Første gang du benytter projektoren (etter å ha fullført oppstartsguiden) vil den grunnlegende OSD-menyen vises.

Nedenstående OSD-dumper er kun for referanse og kan skille seg fra den faktiske designen.

Nedenfor er en oversikt over Grunnleggende OSD-menyen.

Menytype

Trykk på OK for å åpne menyen.

Hovedmeny Status

Gjeldende inngangssignal

Trykk på for å gå til forrige side eller avslutte.

Hvis du vil veksle fra Grunnleggende OSD-menyen til Avansert OSD-menyen, følg instruksjonene nedenfor:

1. Gå til Grunnleggende-menyen > Menytype.

2. Trykk på OK og trykk på / for å velge Avansert. Neste gang du slår på projektoren, kan du

åpne Avansert OSD-menyen ved å trykke på .

73 Drift (under ikke-startende kilde)

Nedenfor er en oversikt over Avansert OSD-menyen.

Bilde

Bildemodus

Lysstyrke

Kontrast

Farge Tone Skarphet

Referansemodus

Brilliant Color Avanserte fargeinnstillinger

Vis

Nettverk

Innstillinger

Informasjon

Angi Exit (Avslutt)

Retur

Presentasjon Presentasjon

Tilbakestill bilde

System

1526374

Angi nytt passord

Retur

Hovedmeny og hovedmenyikon

Trykk på for å gå til forrige side.

Trykk på

Undermeny

for å gå til forrige side

eller avslutte. Gjeldende inngangssignal

Status

Trykk på OK for å åpne menyen.

Hvis du vil veksle fra Avansert OSD-menyen til Grunnleggende OSD-menyen, følg instruksjonene nedenfor:

1. Gå til Avansert-menyen System > Menyinnstillinger og trykk på OK.

2. Velg Menytype og OK.

3. Trykk på / for å velge Grunnleggende. Neste gang du slår på projektoren, kan du åpne

Grunnleggende OSD-menyen ved å trykke på .

Sikre projektoren

Med en sikkerhetslås med kabel

Projektoren må installeres på en sikker plass for å forhindre tyveri. I motsatt fall bør du kjøpe en lås for å feste projektoren. Du kan finne en sikringsstang på nedre side av projektoren. Se punkt 20 på side 9.

Utnytte passordfunksjonen

Angi et passord

1. Gå til Avansert-menyen - Innstillinger > Sikkerhetsinnstillinger. Trykk på OK. Sikkerhetsinnstillinger-siden vises.

2. Merk Endre passord og trykk OK.

3. De fire piltastene ( , , , ) representerer henholdsvis fire tall (1, 2, 3, 4). For å sette ønsket passord, trykk på piltastene for å angi et 6-sifferet passord.

4. Bekreft det nye passordet ved å angi det nye passord på nytt. Så snart passordet er angitt, returneres OSD-menyen til Sikkerhetsinnstillinger-siden.

5. Når du skal aktivere Lås til oppstart-funksjonen, trykker du på / for å fremheve Lås til oppstart og trykker på OK. Trykk på / for å velge

På. Skriv inn passordet igjen.

74 Drift (under ikke-startende kilde)

• Sifrene som blir skrevet inn vil bli vist som stjerner på skjermen. Noter ned passordet og oppbevar det på en

Feil ved passord

Vennligst prøv igjen

Skriv ned minnekoden, og kontakt BenQ kundeservice.

Minnekode:

Stopp passord

Retur

sikker plass enten før eller med en gang etter passordet er angitt slik at det er tilgjengelig hvis du noen gang skulle glemme det.

• Når et passord er spesifisert og strømlåsen er aktivert kan ikke projektoren blir brukt uten at riktig passord blir oppgitt hver gang projektoren blir skrudd på.

Hvis du glemmer passordet

Hvis du skriver inn feil passord vil det vises en melding om feil passord fulgt av Angi gjeldende passord -meldingen. Hvis du absolutt ikke husker passordet, kan du bruke tilbakestill passord-rutinen. Se Gå inn i prosedyren for

passordgjenvinning på side 75.

Hvis du angir feil passord 5 ganger på rad, vil projektoren automatisk slå seg av for en kort tid.

Gå inn i prosedyren for passordgjenvinning

1. Trykk og hold AUTO i 3 sekunder. Projektoren vil vise et kodet nummer på skjermen.

2. Skriv ned nummeret og skru av projektoren.

3. Be om hjelp fra ditt lokale BenQ-servicesenter for å dekode nummeret. Du kan bli bedt om å vise kvittering fra kjøpet som bevis på at du er eieren av projektoren.

Endret passordet

1. Gå til Avansert-menyen - Innstillinger > Sikkerhetsinnstillinger > Endre passord.

2. Trykk på OK. Meldingen "Angi gjeldende passord" vises.

3. Skriv inn det gamle passordet.

• Hvis passordet er riktig vises meldingen "Angi nytt passord".

• Hvis passordet ikke er riktig vil en feilmelding vises fulgt av meldingen "Angi gjeldende passord". Trykk på for å avbryte byttet eller for å prøve et annet passord.

4. Skriv inn nytt passord.

5. Bekreft det nye passordet ved å angi det nye passord på nytt.

Deaktivere passord-funksjonen

Hvis du vil deaktivere passordbeskyttelse, går du til Avansert-menyen - Innstillinger > Sikkerhetsinnstillinger > Lås til oppstart og trykker på OK. Trykk på / for å velge Av.

Meldingen "Angi gjeldende passord" vises. Skriv inn gjeldende passord.

• Hvis passordet er riktig, returnerer OSD-menyen til Sikkerhetsinnstillinger-siden. Du vil ikke trenger å angi passord neste gang projektoren blir skrudd på.

• Hvis passordet ikke er riktig vil en feilmelding vises fulgt av meldingen "Angi gjeldende passord". Trykk på for å avbryte byttet eller for å prøve et annet passord.

Selv om passordfunksjonen er deaktivert, bør du ha det gamle passordet tilgjengelig i tilfelle du ønsker å aktivere funksjonen igjen ved å oppgi det gamle passordet.

75 Drift (under ikke-startende kilde)

Bytte inngangssignal

Projektoren kan være koblet til flere enheter på samme tid. Derimot kan den bare vise en full skjerm av gangen. Under oppstart vil projektoren automatisk søke etter tilgjengelige signaler.

Når menyen Avansert Innstillinger > menyen Automatisk

kildesøk er På, vil projektoren automatisk søke etter BenQ Launcher.

For å velge kilde:

1. Trykk på . Et felt for valg av kilde vises.

2. Trykk på / inntil det ønskede signalet er valgt, og trykk på OK. Når kilden er valgt vises nåværende kildeinformasjon i hjørnet på skjermen i sekunder. Hvis det fins

flere tilkoblede enheter, gjenta steg 1-2 for å søke etter et annet signal.

For best bilderesultat bør du velge og bruke et kildesignal som tilsvarer projektorens oppløsning. Andre oppløsninger vil bli skalert projektoren avhengig av "Sideforhold"-innstillingen, noe som kan føre til bildeforvrengning og tap av bildekvalitet. Se Sideforhold på side 85.

Betjene projektoren i et kablet LAN-miljø

Kablet LAN gjør at du kan styre projektoren fra en datamaskin ved hjelp av en nettleser når datamaskinen og projektoren er koblet til samme lokale nettverk. Før du konfigurerer nettverksinnstillingene, setter du Portvalg til LAN på menyen Avansert - Innstillinger >

Serieportinnst.

Konfigurere et kablet LAN

Hvis du er i et DHCP-miljø:

1. Ta en RJ45-kabel og koble én ende til inngående RJ45 LAN-kontakt på projektoren og den andre enden til RJ45-porten.

Når du kobler til RJ45-kabelen, må du unngå å kveile eller vikle sammen kabelen ettersom det kan forårsake signalstøy eller -brudd.

2. Gå til menyen Avansert > Nettverk.

3. Fremhev Kablet LAN og trykk på OK. Siden Kablet LAN vises.

4. Trykk på / for å fremheve DHCP, og trykk på / for å velge På.

5. Trykk på / for å fremheve Bruk og trykk på OK.

6. Går tilbake til Nettverk-siden.

7. Trykk på / for å fremheve AMX-enhetsoppdagelse, og trykk på / for å velge På eller Av. Når AMX-enhetsoppdagelse er På, kan projektoren oppdages av AMX-kontrolleren.

8. Vent rundt 15–20 sekunder og åpne siden Kablet LAN på nytt.

9. Innstillingene IP-adresse, Subnettmaske, Standardgateway ogDNS-server vil vises. Merk deg IP-adressen som vises på raden IP-adresse.

Hvis IP-adresse fortsatt ikke vises, må du kontakte ITS-administratoren.

76 Drift (under ikke-startende kilde)

Hvis du er i et ikke-DHCP-miljø:

1. Gjenta trinn 1-3 ovenfor.

2. Trykk på / for å fremheve DHCP, og trykk på / for å velge Av.

3. Kontakt ITS-administratoren for å få informasjon om innstillingene IP-adresse, Subnettmaske, Standardgateway og DNS-server.

4. Trykk på / for å velge elementet du vil endre, og trykk på OK.

5. Trykk på / for å flytte markøren, og trykk på / for å angi verdien.

6. Hvis du vil lagre innstillingen, trykker du på OK. Hvis du ikke vil lagre innstillingen, trykker du på

7. Trykk på for å gå tilbake til siden Kablet LAN, trykk på / for å fremheve AMX-enhetsoppdagelse, og trykk på / for å velge På eller Av.

8. Trykk på for å forlate menyen.

Betjene projektoren eksternt via en nettleser

Så snart du har riktig IP-adresse for projektoren og projektoren er på eller i standbymodus, kan du bruke en hvilken som helst datamaskin i samme lokalnettverk til å betjene projektoren.

1. Angi adressen til projektoren i nettleserens adresselinje, og klikk på Go (Gå til).

2. Det eksterne nettverkets driftsside åpnes. Denne siden lar deg betjene projektoren som om du bruker fjernkontrollen eller kontrollpanelet på projektoren.

• Menu (Meny) ( )

• OK • Input (Inndata)

• Auto PC (AUTO)Se Projektor og fjernkontroll på side 10 hvis du vil ha detaljer.

()

• ( )

•

• ( )

•

• Blank (ECO BLANK) Når du skal bytte inngangskilde, klikker du på ønsket signal.

Kildelisten varierer i henhold til de tilgjengelige kontaktene på projektoren. ''Video'' står for Videosignal.

77 Drift (under ikke-startende kilde)

Siden Tools (Verktøy) lar deg styre projektoren, konfigurere innstillingene for

iii

Nettverk-innstillingene og sikre driftstilgang for det eksterne nettverket på denne projektoren.

i. Du kan gi projektoren et navn, holde styr på dens plasering og personen som har ansvar for den.

ii. Du kan justere Nettverk-innstillingene. iii. Så snart det er angitt, er driftstilgang til det eksterne nettverket på denne projektoren

passordbeskyttet.

iv. Så snart det er angitt, er tilgang til siden Tools (Verktøy) passordbeskyttet.

Etter at du har foretatt justeringene, trykker du på Send-knappen slik at data blir lagret i projektoren.

v. Trykk på Exit (Avslutt) for å gå tilbake til det eksterne nettverkets driftsside.

Vær oppmerksom på begrensningen for inndatalengde (medregnet mellomrom og andre tegnsettingstaster) i listen nedenfor:

Kategorielement Inndatalengde Maks. antall tegn

IP Address (IP-adresse) 15

Crestron Control

(Crestron-kontroll)

IP ID 4

Port 5

Projector (Projektor)

Projector Name

(Projektornavn)

Location (Plassering) 22

Assigned To (Tilordnet) 22

DHCP (Enabled)

(DHCP (aktivert))

(I/T)

IP Address (IP-adresse) 15

Network Configuration

(Nettverkskonfigurasjon)

Subnet Mask

(Subnettmaske)

Default Gateway

(Standardgateway)

DNS Server (DNS-server) 15

Enabled (Aktivert) (I/T)

User Password

(Brukerpassord)

New Password (Nytt passord)

Confirm (Bekreft) 15 Enabled (Aktivert) (I/T)

Admin Password

(Administratorpassord)

New Password (Nytt passord)

Confirm (Bekreft) 15

78 Drift (under ikke-startende kilde)

Info-siden viser informasjon og status for denne projektoren.

Trykk på Exit (Avslutt) for å gå

tilbake til det eksterne nettverkets

driftsside.

Hvis du vil ha mer informasjon, se http://www.crestron.com og www.crestron.com/getroomview.

79 Drift (under ikke-startende kilde)

Menyoperasjon

Vær oppmerksom på at skjermmenyene (OSD) varierer etter hvilket inngangssignal som er valgt og etter projektormodell.

Menyalternativene er tilgjengelige når projektoren oppdager i alle fall ett inngangssignal. Hvis det ikke er noe utstyr tilkoblet projektoren eller ingen inngangssignal blir detektert vil færre menyalternativ være tilgjengelig.

Menysystem

Grunnleggende-meny

Hovedmeny Alternativer Lysstyrke Sideforhold Automatisk/Reell/4:3/16:9/16:10

0~50~100

Bildemodus

Volum Lysmodus Normal/Økonomisk/Smart Øko/LampSave

Informasjon

Menytype Grunnleggende/Avansert

Lys/Presentasjon/Infografisk/Video/sRGB/(3D)/ Bruker 1/Bruker 2

0~5~10

Innebygd oppløsning Oppdaget oppløsning Kilde Bildemodus Lysmodus 3D-format Fargesystem Lysbrukstid Fastvareversjon Tjenestekode

80 Drift (under ikke-startende kilde)

Avansert-meny

Hovedmeny Undermeny Alternativer

Bilde

Bildemodus

Referansemodus

Lysstyrke Kontrast Farge Skarphet

Lys/Presentasjon/Infografisk/Video/ sRGB/(3D)/Bruker 1/Bruker 2

Lys/Presentasjon/Infografisk/Video/ sRGB/(3D) 0~50~100

-50~0~50

-50~0~50 0~15~31

Brilliant Color På/Av

Fargetemperatur Kjølig/Normal/Varm

R-økning (0~50~100) G-økning (0~50~100)

Innstilling av fargetemperatur

B-økning (0~50~100) R-forskyvning (-50~0~50) G-forskyvning (-50~0~50) B-forskyvning (-50~0~50) R (Primærfarge/Nyanse/Metning/

Gain)

Avanserte fargeinnstillinger

G (Primærfarge/Nyanse/Metning/ Gain)

B (Primærfarge/Nyanse/Metning/ Gain)

Fargestyring

C (Primærfarge/Nyanse/Metning/ Gain)

M (Primærfarge/Nyanse/Metning/ Gain)

Y (Primærfarge/Nyanse/Metning/ Gain)

Bakgrunnsfarge

Av/Lysegul/Rosa/Lysegrønn/Blå/ Ta v l e

Tilbakestill bilde Tilbakestill/Avbryt

81 Drift (under ikke-startende kilde)

Hovedmeny Undermeny Alternativer

Sideforhold Automatisk/Reell/4:3/16:9/16:10 Perspektivkontroll

-30~0~30

Testmønster På/Av

Vis

PC & Component YPbPr-tuning

Plassering

3D-modus

3D-synk omvendt Deaktiver/Omvendt

Bruk 3D-innstillinger

Lagre 3D-innstillinger

HDMI-format

Digital zoom

Bildestr.

Digital formi./forskv.

Ta v l e

Læremal

Hvittavle

Fase H. Størrelse

H: -5~0~5 V: -5~0~5

Automatisk/Topp-bunn/ Rammesekvensiell/Rammepakking/

Side ved side/Av

3D-innstillinger 1/3D-innstillinger 2/ 3D-innstillinger 3/Av

3D-innstillinger 1/3D-innstillinger 2/ 3D-innstillinger 3

Automatisk/RGB begrenset/ RGB full/YUV begrenset/YUV full 1,0X~1,8X/2,0X

0,75X~1,0X

Av/Brevutforming/Regneark/ Koordinatkart

Nettverk

Tilbakestill visning Tilbakestill/Avbryt

Status DHCP På/Av IP-adresse

Kablet LAN

Subnettmaske Standardgateway DNS-server

Bruk AMX-enhetsoppdagelse På/Av MAC-adresse (kablet)

82 Drift (under ikke-startende kilde)

Hovedmeny Undermeny Alternativer

Innstillinger

Projektorinstallering

Front Bord/Bakside Bord/

Bakside Tak/Front Tak Fjernmottaker Front/Topp/Front+Topp Automatisk kildesøk På/Av Autosynk På/Av

Normal/Økonomisk/Smart Øko/

LampSave Lysinnstillinger

Lysmodus

Nullstill lystim. Tilbakestill/Avbryt Lysbrukstid Hurtigavkjøling På/Av

Deaktiver/5 min/10 min/15 min/

20 min/25 min/30 min

På/Av

Direkte strøm på

Signalstrøm på

Driftsinnstillinger

Timer for hvit skjerm

Påminnelsesmelding

Høydemodus På/Av

Innstillinger for strøm av/på-volum

Automatisk slokking

Avslåingstidtaker

Øyeblikkelig omstart

Paneltastelås På/Av

Sikkerhetsinnstillinger

Endre passord Lås til oppstart På/Av Portvalg RS232/LAN

Serieportinnst.

Overføringshastighet

HDMI-equalizer HDMI

Tilbakestill innstillinger

På/Av

9600/14400/19200/38400/57600/

115200

Automatisk/Senk/Lav/Midtre/Høy/

Høyere

Tilbakestill/Avbryt

83 Drift (under ikke-startende kilde)

Hovedmeny Undermeny Alternativer

Språk

Standbymodus Eco/Nettverk/Normal

System

Informasjon

Standbyinnstillinger

Autodeaktiver nettverk i standby

Av/20 min/1 timer/2 timer/3 timer/ 6 timer

Lyd-gjennomgang Av/Lyd inn/HDMI

Bakgrunnsinnstillinger

Menyinnstillinger

Bakgrunn BenQ/Svart/Blå/Fiolett Oppstartskjerm BenQ/Svart/Blå Menytype Grunnleggende/Avansert Meny vis tid 5 sek/10 sek/20 sek/30 sek/Alltid Lydløs På/Av

Lydinnstillinger

Volum Slå ringetone

av/på

0~5~10

På/Av

Fabrikkens standardverdi Tilbakestill/Avbryt Tilbakestill system Tilbakestill/Avbryt Innebygd oppløsning Oppdaget oppløsning Kilde Bildemodus Lysmodus 3D-format Fargesystem Lysbrukstid Fastvareversjon Tjenestekode

84 Drift (under ikke-startende kilde)

Grunnleggende-meny

15:9 bilde

(EX800ST)

(EW800ST)

4:3 bilde

16:9 bilde

4:3 bilde

16:9 bilde

16:10-bilde

Lysstyrke

Sideforhold

Jo høyere verdi, jo lysere bilde. Juster denne kontrollen slik at de svarte områdene i bildet blir like svarte og at detaljer i de mørke områdene er synlige.

Det er flere muligheter for å stille inn bildets sideforhold avhengig av inndatakilden.

• Automatisk: Skalerer bildet proporsjonalt slik at det passer til projektorens opprinnelige oppløsning i den horisontale og vertikale bredden.

• Reell: Projiserer et bilde som dets opprinnelige oppløsning og endrer størrelse slik at det får plass i visningsområdet. For inndatasignaler med lavere oppløsninger vil det projiserte bildet vises i opprinnelig størrelse.

• 4:3: Skalerer bildet slik at det vises i senter av skjermen med sideforhold 4:3.

• 16:9: Skalerer bildet slik at det vises i senter av skjermen med sideforhold 16:9.

Bildemodus

• 16:10: Skalerer et bilde slik at det vises i midten av skjermen med et sideforhold på 16:10.

Projektoren har standardinnstillinger for flere forhåndsdefinerte bildemodi slik at du kan velge en som passer din bruk og inngangssignal.

• Lys: Maksimerer lysstyrken til det viste bildet. Denne modusen er passelig for miljøer der ekstra høy lysstyrke er påkrevd, for eksempel bruk av projektor i godt opplyste rom.

• Presentasjon: Er utformet for presentasjoner. Lysstyrken er fremhevet i denne modusen for å matche farger på PC og notisbokmaskin.

• Infografisk: Er perfekt for presentasjoner med blanding av tekst og grafikk på grunn av den høye fargelysstyrken og forbedrede fargegraderingen som gjør at du ser detaljer tydelig.

• Video: Er egnet for avspilling av videoer i et miljø der det finnes omgivelseslys. Dynamiske fargedetaljer bevares av BenQs forbedringsteknologi.

• sRGB: Maksimerer RGB-fargers renhet for å tilby naturtro bilder uavhengig av lysstyrkeinnstilling. Modusen er mest egnet for å vise fotografier tatt med et sRGB-kompatibelt og riktig kalibrert kamera, og for å vise PC-grafikk og tegningsapplikasjoner som AutoCAD.

• 3D: Egner seg for visning av 3D-bilder og 3D-videoklipp.

• Bruker 1/Bruker 2: Tilbakestiller innstillingene som er tilpasset basert på tilgjengelige bildemodi i øyeblikket. Se Referansemodus på side 87.

85 Drift (under ikke-startende kilde)

Volum Justerer lydnivået. Lysmodus Se Still inn Lysmodus på side 98.

• Innebygd oppløsning: Viser inngangssignalets naturlige oppløsning.

• Oppdaget oppløsning: Viser inngangssignalets naturlige oppløsning.

• Kilde: Viser nåværende signalkilde.

• Bildemodus: Viser den valgte modusen på menyen Bilde.

Informasjon

Menytype

• Lysmodus: Viser den valgte modusen på menyen Lysinnstillinger.

• 3D-format: Viser nåværende 3D-modus.

• Fargesystem: Viser inndatasystemformat.

• Lysbrukstid: Viser antall timer lyset har vært i bruk.

• Fastvareversjon: Viser programvareversjonen til projektoren. Bytter til Avansert OSD-menyen. Se Bruke projektormenyene under

ikke-startende kilde på side 73.

86 Drift (under ikke-startende kilde)

Avansert-meny

Bilde

Projektoren har standardinnstillinger for flere forhåndsdefinerte bildemodi slik at du kan velge en som passer din bruk og inngangssignal.

• Lys: Maksimerer lysstyrken til det viste bildet. Denne modusen er passelig for

• Presentasjon: Er utformet for presentasjoner. Lysstyrken er fremhevet i denne

• Infografisk: Er perfekt for presentasjoner med blanding av tekst og grafikk på

Bildemodus

• Video: Er egnet for avspilling av videoer i et miljø der det finnes omgivelseslys.

• sRGB: Maksimerer RGB-fargers renhet for å tilby naturtro bilder uavhengig av

miljøer der ekstra høy lysstyrke er påkrevd, for eksempel bruk av projektor i godt opplyste rom.

modusen for å matche farger på PC og notisbokmaskin.

grunn av den høye fargelysstyrken og forbedrede fargegraderingen som gjør at du ser detaljer tydelig.

Dynamiske fargedetaljer bevares av BenQs forbedringsteknologi.

lysstyrkeinnstilling. Modusen er mest egnet for å vise fotografier tatt med et sRGB-kompatibelt og riktig kalibrert kamera, og for å vise PC-grafikk og tegningsapplikasjoner som AutoCAD.

Referansemodus

Lysstyrke

Kontrast

Farge

• 3D: Egner seg for visning av 3D-bilder og 3D-videoklipp.

• Bruker 1/Bruker 2: Tilbakestiller innstillingene som er tilpasset basert på tilgjengelige bildemodi i øyeblikket. Se Referansemodus på side 87.

Det er 2 bruker-definerbare modi hvis den nåværende tilgjengelige bildemodusen ikke passer ditt behov. Du kan bruke en av bildemodiene (med unntak av Bruker 1/Bruker 2) som et utgangspunkt og tilpasse innstillingene.

1. Gå til Bilde > Bildemodus.

2. Trykk / for å velge Bruker 1 eller Bruker 2.

3. Trykk på for å fremheve Referansemodus, og trykk på / for å velge en

bildemodus som passer best for behovene dine.

4. Trykk på for å velge et menyelement du vil endre, og juster verdien med.

Justeringene definerer den valgte brukermodusen.

Jo høyere verdi, jo lysere bilde. Juster denne kontrollen slik at de svarte områdene i bildet blir like svarte og at detaljer i de mørke områdene er synlige.

Jo høyere verdi, jo skarpere kontrast. Bruk denne for å sette det høyeste hvithetsnivået etter at du tidligere har justert Lysstyrkeinnstillingene for å passe valgte inndata og visningsmiljø.

Lavere innstillinger gir mindre mettede farger. Hvis innstillingene er for høyre, vil fargene i bildet bli overveldende og bildet urealistisk.

Skarphet Jo høyere verdi, jo skarpere blir bildet.

87 Drift (under ikke-startende kilde)

Brilliant Color

RØD

BLÅ

GRØNN

Gul

Cyan

Magenta

Denne funksjonen utnytter en ny fargebehandlingsalgoritme, og systemnivåets forbedringer muliggjør høyere lysstyrke mens det samtidig gir bilde får mer ekte, mer levende farger. Den aktiverer en mer enn 50% økning i midtfargebildet, som er vanlige i video- og naturbilder, slik at projektoren lager bilder i realistiske og riktige farger. Hvis du ønsker bilder av denne kvaliteten, velg På. Når Av er valgt, er funksjonen Fargetemperatur ikke tilgjengelig.

Fargetemperatur

Det er mange forhåndsinnstilte fargetemperatur-innstillinger tilgjengelig. De tilgjengelige innstillingene kan variere i forhold til signaltypen som er valgt.

• Normal: Opprettholder normale visninger av hvitt.

• Kjølig: Gjør at bilder vises hvite med en blåtone.

• Varm: Gjør at bilder vises hvite med en rødtone.

Innstilling av fargetemperatur

Du kan også angi en foretrukket fargetemperatur ved å justere følgende alternativer.

• R-økning/G-økning/B-økning: Justerer kontrastnivåene til Rødt, Grønt og Blått.

• R-forskyvning/G-forskyvning/B-forskyvning: Justerer lysstyrkenivåene til Rødt, Grønt og Blått.

Avanserte fargeinnstillinger

Fargestyring

Denne funksjonen gir seks sett (RGBCMY) med farger som kan justeres. Når du velger hver farge kan du individuelt justere dens rekkevidde og metning.

• Primærfarge: Velg en farge blant R (rød), G (grønn), B (blå), C (cyan), M (magenta) eller Y (gul).

• Nyanse: Nyanse brukes til å justere fargebalansen. Økning i rekkevidden vil også omfatte farger som består av flere proporsjoner av de to tilstøtende fargene i retning mot klokken. En økning i verdien vil tre i kraft i retning med klokken. Illustrasjonen viser hvordan fargene relaterer til hverandre. For eksempel, hvis du velger Rød og setter verdien til 0, vil bare klar rød i det projiserte bildet bli valgt. Økning av verdien vil inkludere rødt tett opptil gult, mens reduksjon av verdien vil inkludere rødt tett opptil magenta.

• Metning: Justering av verdiene til dine preferanser. Alle justeringer du gjør vil synes på skjermen umiddelbart. For eksempel, hvis du velger Rød og setter rekkevidden til 0 vil bare klar rød i det projiserte bildet bli påvirket.

Metning er mengden farge i videobildet. Lavere innstillinger gir mindre tilfredsstillende bilder; en innstilling på "0" fjerner fargen totalt fra bildet. Hvis metningen er for høy, vil fargen bli overveldende og unaturlig.

• Gain: Justering av verdiene til dine preferanser. Kontrastnivået til primærfargen du velger vil påvirkes. Alle justeringer du gjør vil synes på skjermen umiddelbart.

88 Drift (under ikke-startende kilde)

Avanserte far-

15:9 bilde

(EX800ST)

(EW800ST)

4:3 bilde

16:9 bilde

4:3 bilde

16:9 bilde

16:10-bilde

geinnstillinger

Bakgrunnsfarge

Korrigerer det projiserte bildets farger når den projiserte overflaten som for eksempel en malt vegg som ikke er hvit, slik at egenskapene til fargen på veggen bidrar til å korrigere det projiserte bildets farger for å forhindre mulige fargeforskjeller mellom kilden og de projiserte bildene. Det er flere forhåndsinnstilte farger å velge blant: Lysegul, Rosa, Lysegrønn, Blå og Tav l e .

Tilbakestill bilde

Vis

Sideforhold

Tilbakestiller alle justeringer du har gjort i Bilde -menyen tilbake til fabrikkinnstillinger.

Det er flere muligheter for å stille inn bildets sideforhold avhengig av inndatakilden.

• Automatisk: Skalerer bildet proporsjonalt slik at det passer til projektorens opprinnelige oppløsning i den horisontale og vertikale bredden.

• 4:3: Skalerer bildet slik at det vises i senter av skjermen med sideforhold 4:3.

Perspektivkontroll

Testmønster

PC & Component YPbPr-tuning

• 16:9: Skalerer bildet slik at det vises i senter av skjermen med sideforhold 16:9.

• 16:10: Skalerer et bilde slik at det vises i midten av skjermen med et sideforhold på 16:10.

Korrigerer eventuelle keystoneeffekter i bildet. Se Korrigere perspektivkontroll på

side 17.

Juster bildestørrelse og fokus, og sjekk at det projiserte bildet er fri for forvrengninger.

• Fase: Justerer klokkefasen for å redusere bildeforvrengning. Denne funksjonen er kun tilgjengelig når et PC-signal (analog RGB) eller YPbPr-signal er valgt.

• H. Størrelse: Justerer den horisontale bredden til skjermbildet. Denne funksjonen er kun tilgjengelig når PC-signalet (analog RGB) er valgt.

89 Drift (under ikke-startende kilde)

Plassering

Viser posisjonsjusteringssiden. Hvis du vil flytte det projiserte bildet, bruker du retningspiltaster. Denne funksjonen er kun tilgjengelig når PC-signalet (analog RGB) er valgt.

Denne projektoren har en 3D-funksjon som gjør at du kan hygge deg med 3D-filmer, videoer og sportsarrangementer på en mer realistisk måte ved å gi deg dybde i bildet. Du må ha på deg 3D-briller for å se 3D-bilder.

• 3D-modus: Standardinnstillingen er Av. Hvis du ønsker at projektoren automatisk skal velge passende 3D-format når den oppdager 3D-innhold, velg Automatisk. Hvis projektoren ikke gjenkjenner 3D-formatet, trykk / for å velge et 3D-modus blant Topp-bunn, Rammesekvensiell, Rammepakking og Side ved side.

Når 3D-funksjonen er aktivert:

• Lysstyrken på det projiserte bilde vil minske.

• Følgende innstillinger kan justeres: Bildemodus, Referansemodus.

• Perspektivkontroll kan kun bli justert innenfor visse grenser.

• 3D-synk omvendt: Når du oppdager speilvending av bildedybden, kan du aktivere denne funksjonen for å rette problemet.

HDMI-format

• Bruk 3D-innstillinger: Etter at 3D-innstillingene er lagret, kan du velge om du vil legge dem til ved å velge et sett av 3D-innstillinger som du har lagret. Når du har lagt de til vil projektoren automatisk spille av det inngående 3D-innholdet hvis det passer overens med de lagrede 3D-innstillingene.

Kun settet/settene med 3D-innstillinger med lagrede data er tilgjengelig.

• Lagre 3D-innstillinger: Når du har vist 3D-innholdet etter å ha gjort passende innstillinger, kan du aktivere denne funksjonen og velge et sett 3D-innstillinger for å lagre nåværende 3D-innstillinger.

Velger et egnet fargeformat for å optimalisere visningskvaliteten.

• Automatisk: Velger automatisk et egnet fargeområde og grånivå for det innkommende HDMI-signalet.

• RGB begrenset: Utnytter det begrensede RGB-området 16–235.

• RGB full: Utnytter det fullstendige RGB-området 0–255.

• YUV begrenset: Utnytter det begrensede området YUV 16–235.

• YUV full: Utnytter det fullstendige området YUV 0–255.

90 Drift (under ikke-startende kilde)

Bildestr.

Digital zoom

Forstørrer eller reduserer det projiserte bildet.

1. Når justeringlinjen vises, trykker du på / gjentatte ganger for å forminske eller forstørre bildet til ønsket størrelse.

2. Trykk på OK for å gå inn i panoreringsmodus.

3. Trykk på piltastene ( , , , ) på projektoren eller fjernkontrollen for å navigere i bildet.

Bildet kan bare navigeres etter at det er forstørret. Du kan forstørre bildet ytterligere ved å søke etter detaljer.

Digital formi./forskv.

Forminsker og/eller forskyver det projiserte bildet.

1. Når justeringlinjen vises, trykker du på / gjentatte ganger for å forstørre bildet til ønsket størrelse.

2. Trykk på OK for å aktivere den digitale forskyvningsfunksjonen.

3. Etter at den digitale forskyvningsfunksjonen er aktivert, trykker du på retningspilene ( , , , ) for å forskyve bildet.

4. Hvis du vil gjenopprette bildet til opprinnelig størrelse, trykker du på AUTO.

Bildet kan bare forskyves etter at det er forminsket.

Projektoren tilbyr flere forhåndsdefinerte mønstre for ulike opplæringsformål.

1. Trykk på / for å velge Ta v l e eller Hvittavle.

Læremal

2. Trykk på / for å velge ønsket mønstert fra blant annet Brevutforming, Regneark og Koordinatkart.

3. Trykk på OK for å vise mønsteret.

Tilbakestill visning

Tilbakestiller alle justeringer du har gjort i Vis -menyen tilbake til fabrikkinnstillinger.

Nettverk

Kablet LAN Se Betjene projektoren i et kablet LAN-miljø på side 76. AMX-enhets-

oppdagelse MAC-adresse

(kablet)

Når denne funksjonen er På, kan projektoren oppdages av AMX-kontrolleren.

Viser denne projektorens MAC-adresse.

91 Drift (under ikke-startende kilde)

Innstillinger

Projektorinstallering

Fjernmottaker

Automatisk kildesøk

Autosynk

Lysinnstillinger

Projektoren kan installeres i taket eller bak skjermen, med en eller flere speil. Se

Velge en plassering på side 13.

Lar deg aktivere alle eksterne mottakere eller en bestemt ekstern mottaker på projektoren.

Lar projektoren automatisk søke etter signal.

• På: Lar projektoren velge automatisk de beste bildeinnstillingene for det viste bildet når PC-signalet (analog RGB) er valgt og AUTO trykkes.

• Av: Projektoren vil ikke reagere når AUTO trykkes.

• Lysmodus: Se Still inn Lysmodus på side 98.

• Nullstill lystim.: Se Tilbakestille lampetimeren på side 101.

• Lysbrukstid: Viser antall timer lyset har vært i bruk.

Hurtigavkjøling:

Valget På aktiverer funksjonen, og projektorens nedkjølingstid blir forkortet fra normalt 90-sekunders varighet til omtrent 15 sekunder.

Timer for hvit skjerm

Angir bildets blanke tid når ingen handling utføres på den blanke skjermen. Når tiden er forbi, vil bildet returneres til skjermen. Hvis den forvalgte tidsperioden ikke egner seg for dine behov, velger du Deaktiver. Uansett om Timer for hvit skjerm er aktivert eller ikke, kan du trykke på mesteparten av tastene på projektoren eller fjernkontrollen for å gjenopprette bildet.

Driftsinnstillinger

Påminnelsesmelding

Slår påminnelsesmeldinger av eller på.

Høydemodus

Vi anbefaler at du bruker Høydemodus når miljøet er mellom 1500 m – 3000 m over havet, og omkringliggende temperatur er 0°C – 30°C.

Bruk under "Høydemodus" kan forårsake et høyere støynivå som følge av økt viftehastighet for å forbedre nedkjølingen og ytelsen til hele systemet.

Hvis du bruker projektoren under andre ekstreme forhold, unntatt de som er beskrevet ovenfor, kan den vise automatiske nedlukkingssymptomer som er designet for å beskytte projektoren fra overoppheting. Ved slike hendelser bør du bytte til høydemodus for å løse disse symptomene. Uansett, dette er ikke for å si at denne projektoren kan brukes under alle og alle tøffe eller ekstreme forhold.

Ikke bruk Høydemodus hvis høyden er mellom 0 m og 1500 m og høydetemperaturen er mellom 0°C og 35°C. Da vil projektoren bli kjølt for mye ned, hvis du står på denne modusen under slike forhold.

92 Drift (under ikke-startende kilde)

Driftsinnstillinger

Innstillinger for strøm av/på-volum

• Direkte strøm på: Lar projektoren slå seg på automatisk når strømmen mates gjennom strømledningen.

• Signalstrøm på: Angir om projektoren skal slås på direkte uten å trykke på AV/PÅ-knappen eller ON når projektoren er i standbymodus og oppdager

et VGA- eller HDMI-signal med en effekt på 5 V.

• Automatisk slokking: Lar projektoren slå seg av automatisk hvis ingen inndatasignaler er oppdaget i løpet av en gitt tidsperiode for å forhindre unødvendig bruk av lampen.

• Avslåingstidtaker: Angir timer for automatisk avstengning.

Øyeblikkelig omstart

Gir deg mulighet til å starte projektoren på nytt umiddelbart innen 90 minutter etter at du har slått den av.

Sikkerhetsinnstillinger

Serieportinnst.

HDMI-equalizer

Tilbakestill innstillinger

Se Utnytte passordfunksjonen på side 74.

• Portvalg: Trykk på / for å velge serieporten.

• Overføringshastighet: Velger en datatakt som er identisk med den på PC-en

slik at du kan koble til projektoren ved å bruke en passende RS-232 -kabel og oppdatere eller laste ned projektorens programvare. Denne funksjonen er tiltenkt kvalifisert servicepersonell.

Denne funksjonen er ikke tilgjengelig når LAN er valgt på Portvalg-menyen.

Justerer equalizerens økningsinnstillinger for et HDMI-signal. Jo høyere innstilling, desto sterkere økningsverdi. Hvis det finnes mer enn én HDMI-port på projektoren, velger du HDMI-porten før du justerer verdien.

Tilbakestiller alle justeringer du har gjort i Innstillinger -menyen tilbake til fabrikkinnstillinger.

93 Drift (under ikke-startende kilde)

System

Språk Angir språket for skjermmenyer (OSD).

• Standbymodus

• Eco: Projektoren opprettholder et strømforbruk på mindre enn 0,5 W i normal standbymodus.

• Nettverk: Projektoren opprettholder et strømforbruk på mindre enn 2 W i normal standbymodus.

• Normal: Lar projektoren tilby full strøm Nettverk, Lyd-gjennomgang og

Standbyinnstillinger

funksjonene Monitor ut i standbymodus.

• Autodeaktiver nettverk i standby: Lar projektoren deaktivere nettverksfunksjonen etter en angitt tidsperiode i standbymodus for Nettverk. Hvis for eksempel 20 min er valgt, kan projektoren tilby nettverksfunksjonen i 20 minutter etter at den har gått inn i standbymodus. Når 20 minutter er over, går projektoren går inn i Eco-standbymodus.

• Lyd-gjennomgang: Projektoren kan spille av lyd når den er i ventemodus og kontaktene er riktig koblet til enhetene. Trykk på / for å velge kilden du vil bruke. Under Tilkobling på side 18 ser du hvordan tilkoblingen kan etableres.

Bakgrunnsinnstillinger

Menyinnstillinger

Lydinnstillinger

Fabrikkens standardverdi

• Bakgrunn: Stiller bakgrunnsfargen for projektoren.

• Oppstartskjerm: Lar deg velge hvilken logoskjerm som vises ved projektorens oppstart.

• Menytype: Bytter til Grunnleggende OSD-menyen.

• Meny vis tid: Angir hvor lenge OSD vil være aktiv etter ditt siste tastetrykk.

• Lydløs: Slår av lyden midlertidig.

• Volum: Justerer lydnivået.

• Slå ringetone av/på: Slår ringetonen av eller på når projektoren er i oppstartsog avstengningsprosessen.

Den eneste måten å endre Slå ringetone av/på på er å angi På eller Av her. Å slå av lyden av eller endre lydnivået vil ikke påvirke Slå ringetone av/på.

Tilbakestiller alle innstillinger til fabrikkens standardverdier.

Følgende innstillinger vil fortsatt være aktive: Perspektivkontroll, Projektorinstallering,

Lysbrukstid, Høydemodus, Sikkerhetsinnstillinger, Overføringshastighet, Portvalg, HDMI-equalizer, Digital formi./forskv., Kablet LAN.

Tilbakestill system

94 Drift (under ikke-startende kilde)

Tilbakestiller alle justeringer du har gjort i System -menyen tilbake til fabrikkinnstillinger.

Informasjon

• Innebygd oppløsning: Viser inngangssignalets naturlige oppløsning.

• Oppdaget oppløsning: Viser inngangssignalets naturlige oppløsning.

• Kilde: Viser nåværende signalkilde.

• Bildemodus: Viser den valgte modusen på menyen Bilde.

Informasjon

• Lysmodus: Viser den valgte modusen på menyen Lysinnstillinger.

• 3D-format: Viser nåværende 3D-modus.

• Fargesystem: Viser inndatasystemformat.

• Lysbrukstid: Viser antall timer lyset har vært i bruk.

• Fastvareversjon: Viser programvareversjonen til projektoren.

• Tjenestekode: Viser projektorens serienummer.

95 Drift (under ikke-startende kilde)

Slå av projektoren

1. Trykk på projektoren eller på fjernkontrollen og en bekreftelsemelding vil vises. Hvis du ikke svarer innen et par sekunder, blir meldingen borte.

2. Trykk eller enda en gang. Strømindikator-lampen vil blinke oransje, projektorlampen slås av, viftene vil fortsette å spinne i ca.

90 sekunder for å kjøle ned projektoren.

3. Når kjøleprosessen avsluttes vil strømindikator-lampen lyse oransje og viften vil stoppe. Dra ut strømledningen fra vegguttaket.

• For å beskytte projektorlampen vil ikke projektoren reagere på noen kommandoer under kjøleprosessen.

• For å forkorte kjøletiden kan du aktivere funksjonen Hurtigavkjøling. Se Hurtigavkjøling på side 92.

• Unngå å slå på projektoren rett etter at den var slått av da overdreven varme kan avkorte projektorlampens levetid.

• Projektorlampens levetid varierer etter miljø og bruk.

Direkte avstengning

Strømledningen kan frakobles rett etter at projektoren er slått av. For å beskytte projektorlampen, vent 10 minutter før projektoren startes på nytt. Hvis du prøver å starte projektoren på nytt kan du oppleve

at viftene spinner i noen minutter for avkjøling. I silke tilfeller, trykk på eller for å slå på projektoren etter at viftene har stoppet og strømindikatoren lyser oransje.

96 Slå av projektoren

Vedlikehold

Ta v a re på pro j e k t o ren

Rengjøring av linsen

Vask linsen når du ser skitt eller støv på overflaten. Vennligst pass på at projektoren er av og la den kjøle seg helt ned før du rengjør linsen.

• Bruk en støvsuger for å fjerne støv.

• Hvis det er skitt eller flekker, bruk linsevaskepapir eller fukt en myk klut med linsevask og forsiktig tørk av linsens overflate.

• Bruk aldri noen form for slipemiddel, alkalisk/syre rengjøringsmiddel, skurepulver eller flyktig løsemiddel, som for eksempel alkohol, benzen, tynnere eller insektmiddel. Bruk av slike materialer eller å opprettholde langvarig kontakt med gummi- eller vinylmaterialer kan føre til skade på projektoren eller kabinettmaterialet.

Rengjøring av projektordekselet

Før du rengjør dekselet, slå projektoren av ved å bruke den riktig avslutningsprosedyren beskrevet i

Hvis du vil ha mer informasjon, se http://www.crestron.com og www.crestron.com/getroomview. på side 79 og ta ut strømledningen.

• For å fjerne skitt eller støv, tørk av dekselet med en myk, lofri klut.

• For å fjerne gjenstridig skitt eller flekker, fukt en myk klut med vann og et pH-nøytralt vaskemiddel. Tørk så av dekselet.

Bruk aldri voks, alkohol, benzen, tynner eller andre kjemiske vaskemidler. Disse kan skade dekselet.

Oppbevaring av projektoren

Hvis du trenger å lagre projektoren over en lengre periode, vennligst følg instruksjonene under:

• Påse at temperaturen og fuktigheten i området den skal lagres er innenfor det anbefale området for projektoren. Vennligst henvis til Spesifikasjoner på side 104 eller hør med din forhandler om området.

• Fjern den justerbare foten.

• Fjern batteriene i fjernkontrollen.

• Pakk projektoren inn i originalemballasjen eller tilsvarende.

Flytting av projektoren

Det er anbefalt at du flytter projektoren i originalemballasjen eller tilsvarende.

Lysinformasjon

Bli kjent med lampetimen

Når projektoren er i bruk, beregnes varigheten (i timer) av lampebruken automatisk av den innebygde timeren. Metoden for beregning av tilsvarende lampetid er som følger:

1. Lysbrukstid = (x+y+z+a) timer, hvis:

Tid brukt i Normal modus = x timer

97 Vedlikehold

Tid brukt i Økonomisk modus = y timer Tid brukt i Smart Øko modus = z timer Tid brukt i LampSave modus = a timer

2. Tilsvarende lyskildetime = α timer α = x(A’ / X) + y(A’/Y) + z(A’/Z) + a(A’/A), hvis X= lampens levetidsspesifikasjon for Normal modus Y= lampens levetidsspesifikasjon for Økonomisk modus Z= lampens levetidsspesifikasjon for Smart Øko modus A= lampens levetidsspesfikasjon for LampSave modus A’ er den lengste spesifikasjonen lampelevetid blant X, Y, Z, A

Når du beregner Tilsvarende lampetime manuelt, vil den sannsynligvis avvike fra verdien som vises på OSD-menyen fordi projektorsystemet beregner brukt tid for hver lysmodus i "Minutter" og avrunder nedover til et heltall i timer som vises på OSD.

For tiden som brukes i hver lysmodus som vises på OSD-menyen:

• Tid brukt akkumuleres og avrundes ned til et heltall i timer.

• Når brukt tid er mindre enn 1 time, vises 0 timer.

Slik beholder du informasjonen om lystid:

1. Gå til Avansert-menyen Innstillinger > Lysinnstillinger og trykk på OK. Lysinnstillinger-siden vises.

2. Trykk på for å velge Lysbrukstid og trykk på OK. Lysbrukstid-informasjonen vises.

Du kan også få informasjon om lystiden på Informasjon-menyen.

Øke lampens levetid

• Still inn Lysmodus

Gå til Avansert-menyen - Innstillinger > Lysinnstillinger > Lysmodus og velg en egnet lyseffekt blant modiene som tilbys.

Innstilling av projektoren i Økonomisk, Smart Øko eller LampSave-modus forlenger lampens varighet.

Lysmodus Beskrivelse

Normal Gir full lysstyrke i lampen Økonomisk Minsker lysstyrken for å forlenge lampens levetid og minsker viftelyden

Smart Øko

LampSave

Justerer lampestrømmen automatisk avhengig av innholdets lysstyrke ved at visningskvaliteten optimaliseres.

Justerer lampestrømmen automatisk avhengig av innholdets lysstyrke for å gjøre lampens levetid lenger.

• Still inn Automatisk slokking

Denne funksjonen lar projektoren slå seg av automatisk hvis ingen inndatasignaler er oppdaget i løpet av en gitt tidsperiode for å forhindre unødvendig bruk av lampen.

Når du skal stille inn Automatisk slokking, går du til Avansert-menyen - Innstillinger > Driftsinnstillinger > Innstillinger for strøm av/på-volum > Automatisk slokking og trykker på

98 Vedlikehold

Valg av tidspunkt for å bytte ut lampen

Bestill en utskiftingslampe

Tilsvarende lampetime > XXXX timer

Bestill ny lampe på www.BenQ.com

Merk

Bytt ut lampe snart

Tilsvarende lampetime > XXXX timer

Bestill ny lampe på www.BenQ.com

Merk

Lampens levetid er over

Bytt ut lampe (se brukerhåndbok) nullstill deretter lampetidta keren

Bestill ny lampe på www.BenQ.com

Merk

Bytt ut lampe nå

Tilsvarende lampetime > XXXX timer

Bestill ny lampe på www.BenQ.com

Merk

Når LIGHT (Lysindikatorlys)lysindikatoren vises eller det vises en melding som sier at det er på tide å bytte lampen, vennligst kontakt forhandleren eller gå til http://www.BenQ.com før du installerer en ny lampe. En gammel lampe kan gjøre at projektoren ikke fungerer som den skal, og i noen tilfeller kan lampen eksplodere.

• Den tilsynelatende lysstyrken i projektorbildet vil variere avhengig av lysstyrkeforholdene, velg inndatasignal kontrast/lysstyrke-innstillinger, og er direkte proporsjonal til projiseringsavstanden.

• Lampens lysstyrke vil minske over tid og kan variere innenfor spesifikasjonene til lampeprodusentene. Dette er normal og forventet oppførsel.

• LIGHT (Lysindikatorlys) og TEMP (Temperaturadvarsellys) vil lyse opp hvis lampen blir for varm. Slå av strømmen og la projektoren kjøle seg ned i 45 minutter. Hvis lys- eller temperaturindikatoren fortsatt tennes etter at strømmen er slått på igjen, må du kontakte forhandleren. Se Indikatorer på side 102.

De følgende lampeadvarslene som vises vil minne deg på å bytte lampen.

Installer en ny lampe for optimal ytelse. Trykk OK for å avvise meldingen.

Det er sterkt anbefalt at du erstatter lampen ved denne alderen. Lampen er en forbruksvare. Lampens lysstyrke svekkes ved bruk. Dette er normalt for en lampe. Du kan erstatte lampen når du merker at lysstyrken har blitt betraktelig svekket. Tr y k k

OK for å avvise meldingen.

Lampen MÅ byttes ut for at projektoren skal fungerer normalt.

OK for å avvise meldingen.

Tr y k k

"XXXX" vist i meldingene over er tall som varierer avhengig av modell.

99 Vedlikehold

Skifte lampen (KUN FOR SERVICEPERSONELL)

• For å redusere risikoen for elektrisk støt, slå alltid projektoren av og koble fra strømledningen før du bytter lampen.

• For å redusere risikoen for alvorlige brannskader, la projektoren kjøle seg ned i minst 45 minutter før du bytter lampen.

• For å redusere risikoen for skader på fingrene og skade på innvendige deler, bruk varsomhet når du fjerner lampeglass som har knust i skrape biter.

• For å redusere risikoen for skader på fingre og/eller kompromitterende bildekvalitet ved å ta på linsen, ikke ta på det tomme lamperommet når lampen er fjernet.

• Lampen inneholder kvikksølv. Sjekk dine lokale forskrifter for farlig avfall for å avhende lampen på riktig måte.

• For å sikre optimal ytelse fra projektoren, anbefales det at du kjøper en lampe spesielt designet for dette formålet.

• Hvis lampeutskifting utføres mens projektoren henger opp-ned fra taket, må du sørge for at ingen befinner seg under lampekontakten, for å unngå mulig personskade eller skade på øynene pga. deler fra en ødelagt lampe.

• Sørg for god ventilasjon ved håndtering av ødelagte lamper. Vi anbefaler at du bruker pustemaske, vernebriller eller ansiktsmaske og har på deg beskyttende klær som for eksempel hansker.

1. Slå av strømmen og koble projektoren fra strømuttaket. Hvis lampen er varm, unngå å bli brent ved å vente omtrent 45 minutter til lampen har kjølt seg ned.

2. Løsne skruen(e) som sikrer lampedekselet på siden av projektoren til lampedekselet løsner.

3. Fjern lampedekselet fra projektoren.

• Ikke skru på strømmen med lampedekselet åpent.

• Ikke stikk fingrene mellom lampen og projektoren. De skarpe kantene inne i projektoren kan forårsake skader.

4. Koble fra lampekontakten.

5. Løsne skruen(e) som fester den innvendige lampen.

6. Løft håndtaket så det står opp.

100 Vedlikehold

Benq EX800ST, EW800ST User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

Garanti og informasjon om opphavsrett

Viktige sikkerhetsinstruksjoner

Introduksjon

Forsendelsesinnhold

Projektoren vist utvendig

Kontroller og funksjoner

Plassering av projektoren

Velge en plassering

Oppretthold en ønsket projisert bildestørrelse

Montering av projektoren

Justering av det projiserte bildet

Tilkobling

Starte opp projektoren

Drift (under startende kilde)

Before you get started

The AMS Service

Checking for system update

BenQ Launcher

Drift (under ikke-startende kilde)

Bruke projektormenyene under ikke-startende kilde

Sikre projektoren

Bytte inngangssignal

Betjene projektoren i et kablet LAN-miljø

Menyoperasjon

Slå av projektoren

Direkte avstengning

Vedlikehold

Ta v a re på pro j e k t o ren

Lysinformasjon
