E700N/E900N/E900WN
E700/E900/E900W/E2000W/E2200W
E700A/E900A/E900WA/E2000WA/E2200WA
LCD カラー モニタ
ユーザーズ ガイド
ようこそ
著作権
Copyright © 2007 by BenQ Corporation. All rights reserved. 本書のいかなる部分も、
BenQ Corporation の事前の書面による同意なく、電子的、機械的、磁気的、光学的、化学的、
手動その他の手段を問わず、複製、転載、改変、検索システムへの保存、他言語またはコン
ピュータ言語への翻訳を行うことはできません。
免責
BenQ Corporation は、明示的または暗示的を問わず、本書の内容に関して、特に保証、商業的
可能性、特定目的への適合性に関しては、いかなる表明または保証もいたしません。また、
BenQ Corporation は、お客様に改訂または修正の通知を行う義務を負うことなく、本書を改訂
したり、本書の内容を随時修正する権利を有します。
モニタが最高の性能で動作するよう、またモニタをできるだ
け長くお使いいただくために、以下の安全上の注意点に従っ
てください。
電源についての安全対策
• AC プラグにより、AC 電源と本装置の接続が解除されます。
• 電源コードは、プラグ着脱可能な装置では電源停止デバイスとして機能します。電源コンセ
ントは、本装置の近くに設置され、すぐに利用できる状態になっている必要があります。
• 本製品は、ラベルのマークに示されている電源タイプで動作させる必要があります。利用
可能な電源のタイプが不明の場合は、取扱店または地域の電気会社にお問い合わせくださ
い。
お手入れと清掃
• 清掃清掃を行う前に、必ず壁のコンセントからモニタの電源コードをはずしてください。
LCD モニタの表面を、けば立ちのない非研磨性の布でふきます。液体、エアゾール、ガラ
ス
クリーナは使用しないでください。
• キャビネット背面または上面のスロットと開口部は換気用のものです。これらの部分をふ
さいだり、覆ったりしないようにしてください。モニタは、ラジエータまたは熱源の近く
や上部に置かないでください。また、適切な換気が行われない限り、内蔵させないように
してください。
• 本製品内に異物を押し込んだり、液体をこぼしたりしないようにしてください。
保守
本製品の保守をご自身で行わないでください。カバーを開けたり取り外したりすると、高電圧
部分やその他の危険な部分に触れるおそれがあります。上記の誤用、または落下や取り扱いミス
などその他の事故については、認定サービス担当者に連絡を取り、保守を依頼してください。
2
目次
はじめに ...........................................................................................................................4
モニタの外観 ...................................................................................................................6
モニタ ハードウェアの取り付け方法 ..........................................................................7
BenQ モニタの特長を生かすために ..........................................................................11
画像の最適化 .................................................................................................................17
モニタの調整 .................................................................................................................18
前面ビュー ....................................................................................................................6
背面ビュー ....................................................................................................................6
スタンドベースの取り外し..................................................................................10
新しいコンピュータにモニタをインストールするには..................................12
既存のコンピュータでモニタをアップグレードするには..............................13
Windows Vista システムへのインストール方法................................................14
Windows XP システムにインストールするには ...............................................15

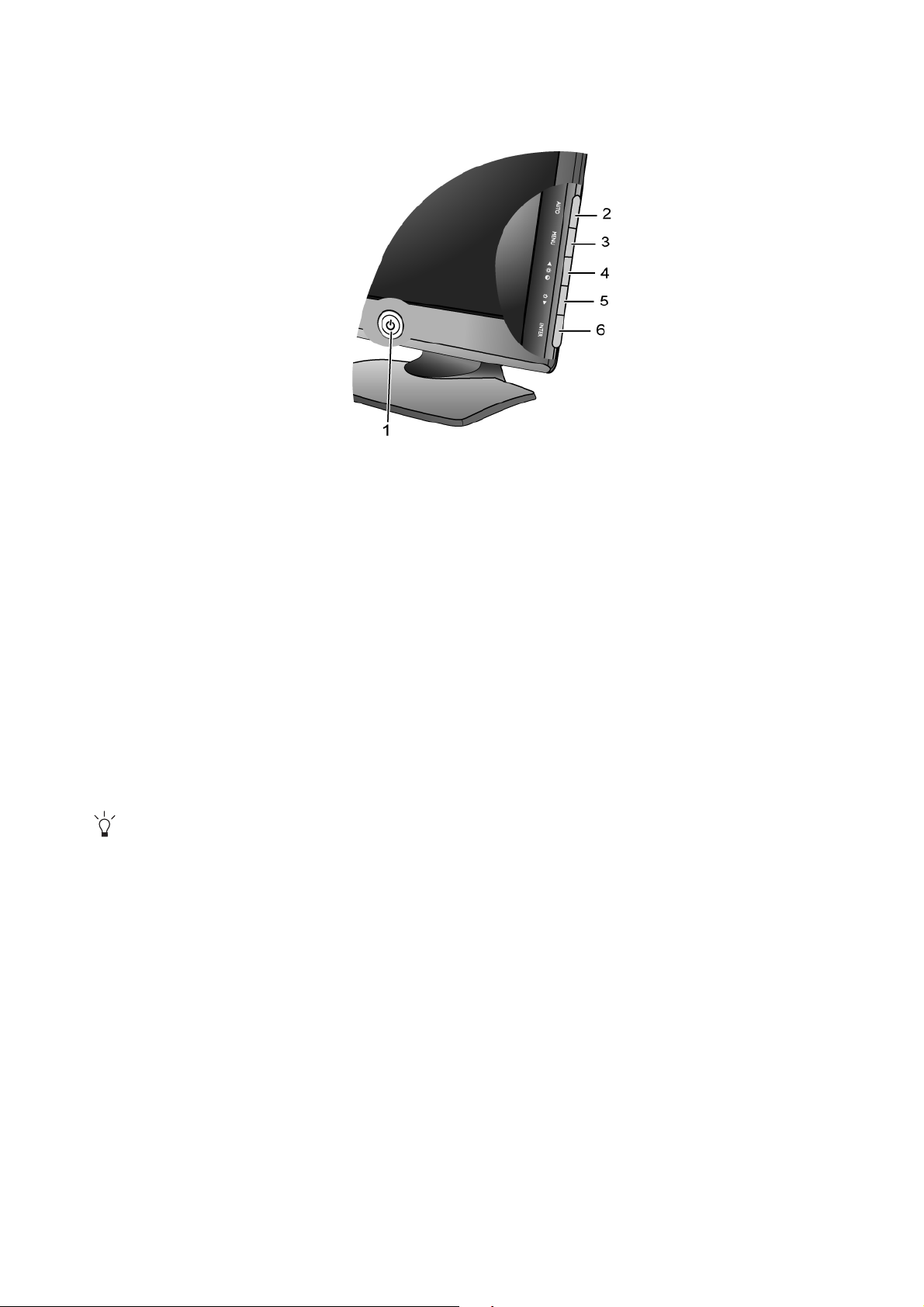

コントロール パネル (1): スピーカー付きモデル.............................................18
コントロール パネル (2): スピーカー付きモデル.............................................19
OSD（オンスクリーン ディスプレイ）メニューの構造.................................20

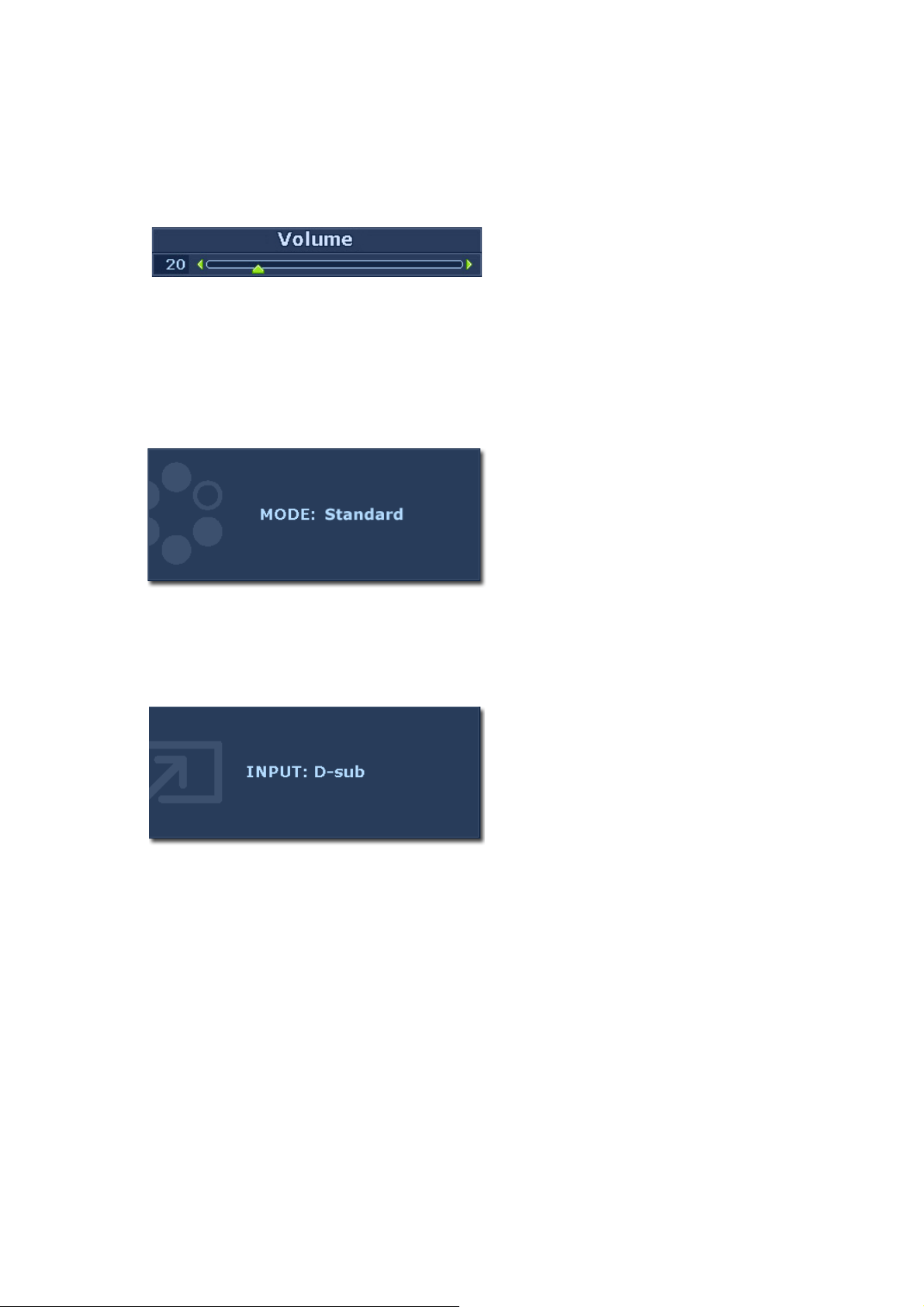

ホットキー モード (1): スピーカー付きモデル.................................................22
ホットキー モード (2): スピーカー付きモデル.................................................23

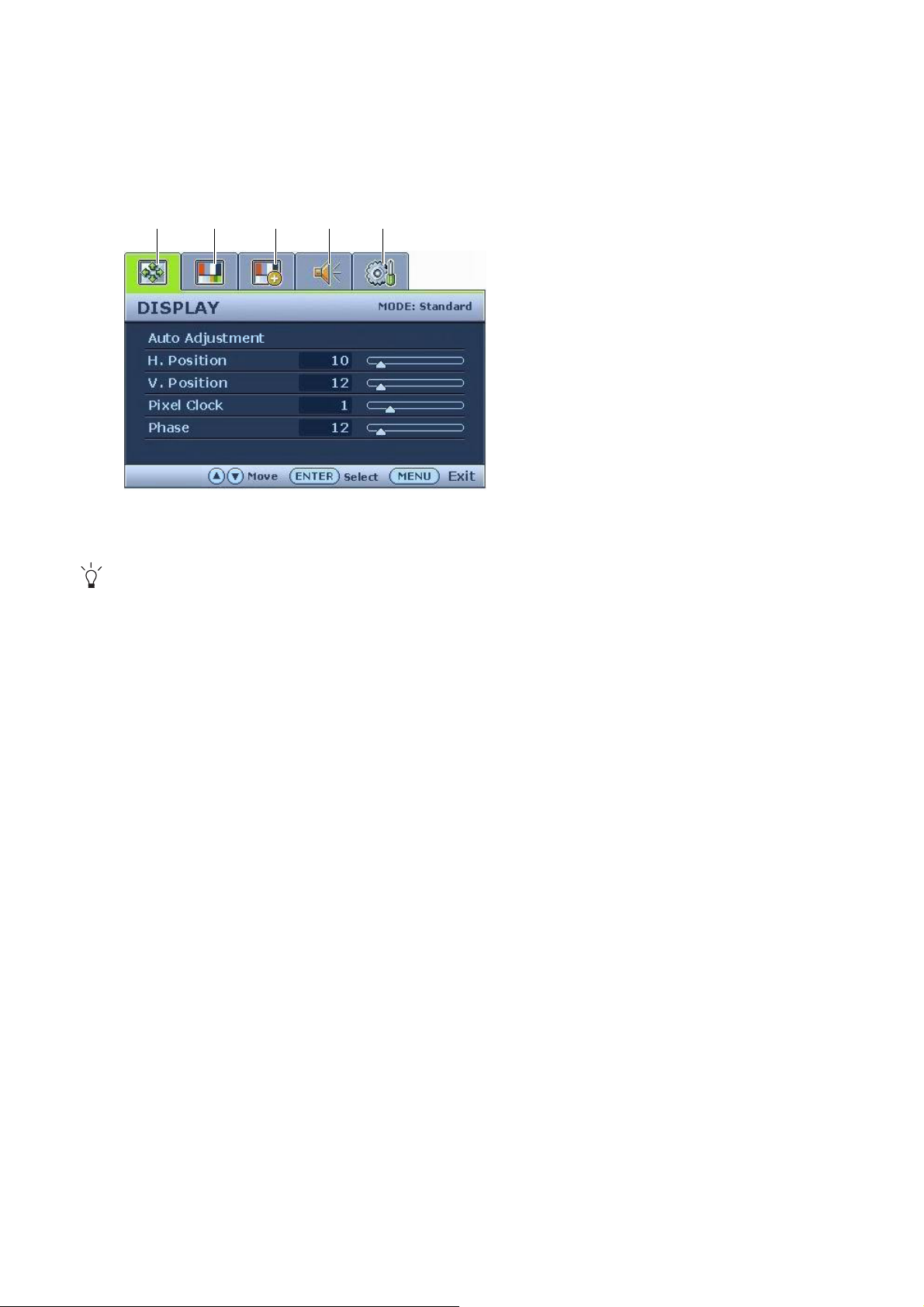

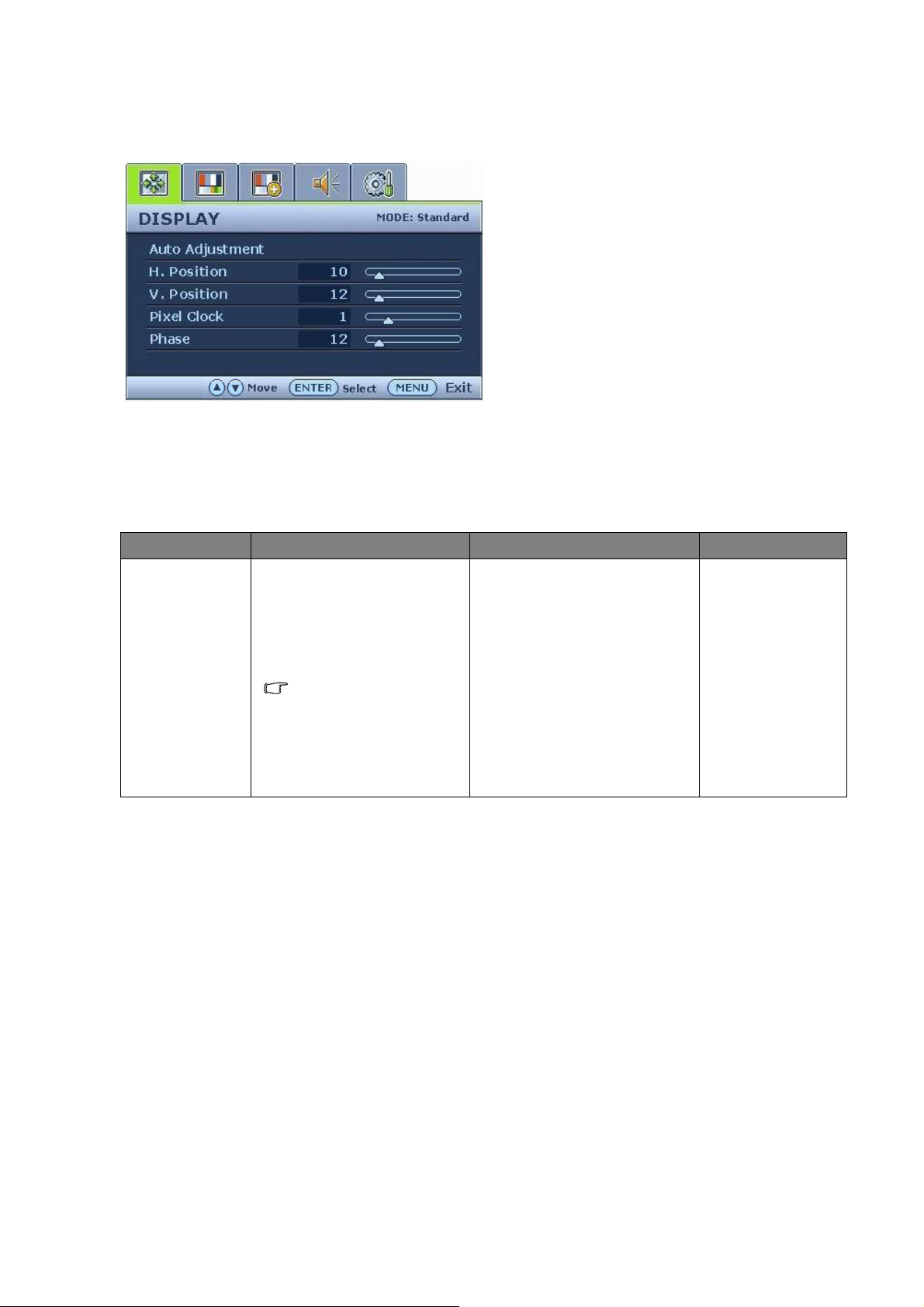

メインメニュー モード.........................................................................................24
トラブルシューティング .............................................................................................34
よくある質問 (FAQ)..............................................................................................34
それでも具合が悪いときは..................................................................................35
目次
3
1. はじめに
以下のものが揃っていることを確認してください。万一、不足しているものや破損しているもの
があった場合には、製品をお買い上げいただいた販売店まで直ちにご連絡ください。
BenQ LCD モニタ
モニタベース
クイック スタート ガイド
CD-ROM ディスク
電源コード
( 地域によって製品図が異なる場合があ
ります )
信号ケーブル : D-Sub
信号ケーブル : DVI-D
(DVI 入力付きモデルのオプション アク
セサリ、別売）
4
はじめに
オーディオ ケーブル
( スピーカー付きモデルのオプションア
クセサリ )
モニタの梱包材料は、将来搬送する必要があるときのために捨てずに保管しておいてください。 専用
の発泡スチロールは、移動中にモニタを保護するのに適しています。
はじめに
5
2. モニタの外観
前面ビュー
スピーカーの付いていないモデルには、イヤフォン ソケットはありません。
背面ビュー
イヤフォンソケット
6
モニタの外観
オーディオケーブルソケット
スピーカーの付いていないモデルには、オーディオケーブル ソケッ
トはありません。
電源 AC 入力ジャック
DVI-D 入力ソケット
アナログのみモデルには DVI-D 入力ソケットはありませ。
D-Sub 入力ソケット
3. モニタ ハードウェアの取り付け方法
コンピュータの電源がオンになっている場合は、モニタを設置する前にオフにしてください。 コンピュー
タをオンにしたままモニタを接続したり、モニタの電源を入れたりしないでください。
1. モニタベースを設置します。
モニタが破損しないように注意してください。スクリー
ン面をホッチキスやマウスなどの異物にぶつけると、ガ
ラスが割れたり、LCD サブストレートが破損したりしま
す。このような事故については保証が適用されません。
モニタを机の上で滑らせると、モニタの周りやコント
ロールにキズがついたり、破損したりします。
モニタおよびスクリーンは物が置かれていない平面
な机の上に設置し、またクッションとしてモニタ
パッケージバッグのような柔らかい物の上に置いて
ください。
スクリーンを下向きにして、物が置かれていない
パッドの上に置いてください。
モニタをしっかりと持ち、モニタのスタンドアーム
を上に引き上げてください。
スタンドベースのソケットとスタンドアームの端の
向きを合わせて、カチッという音がしてロックされ
るまで押し込んでください。
ゆっくりと引き上げてみて、しっかりと設置された
ことを確認します。
ゆっくりとモニタを持ち上げて、机の上に正面を向
くように設置します。
照明の反射を最小限に留めるために、モニタの位置と
スクリーンの角度を調整してください。
モニタ ハードウェアの取り付け方法
7
2. PC ビデオケーブルを接続します。
同一 PC に DVI-D ケーブルと D-Sub ケーブルを同時に
使用しないでください。 これらのケーブルは、２台の異
なる PC と適切なビデオシステムがある場合のみ同時に
使用することができます。 ( アナログ専用モデルでは使用
できません )
DVI-D ケーブルをモニタの DVI-D ソケットに接続
し、もう片端をコンピュータの DVI-D ポートに接
続します。 ( オプション、アナログ専用モデルでは
使用できません )
ソースビデオとデジタルLCDモニタやプロジェクタを
直接接続する場合は、DVI-D フォーマットを使用しま
す。 デジタルビデオ信号は、アナログ信号よりも優れ
た品質を実現します。
D-Sub ケーブル ( フェライトフィルタが付いていな
い方 ) をモニタの D-Sub ソケットに繋ぎます。
D-Sub ケーブル ( フェライトフィルタが付いている
方 ) をコンピュータのビデオ D-Sub ソケットに繋ぎ
ます。
あるいは
または
使用中にプラグが外れてしまわないように、すべて
のネジをしっかりと締めてください。
3. オーディオケーブルの接続。 ( オプション )
モニタの背面ソケットとコンピュータのオーディオ
出力をオーディオケーブルで接続します。
必要であれば、モニタのサイドパネルにあるイヤフォン
ソケットにイヤフォンを接続することができます。
8
モニタ ハードウェアの取り付け方法
4. モニタに電源ケーブルを接続します。
モニタの背面の「POWER IN」と記載されたソケッ
トに電源コードをつなぎます。 この時点ではまだコ
ンセントにプラグを差し込まないでください。
5. ケーブルをブラケットに通します。
図に示す通り、クリップを内側に押し込んでケーブ
ルを放します。ケーブルをまとめてクリップを再度
挿入し、モニタスタンドの後ろにきれいに収納しま
す。
6. 電源に接続し、電源をオンにします。
電源コードをコンセントに差し込んで、電源を入れ
ます。
地域によって製品図が異なる場合があります。
モニタのフロントパネルにある電源ボタンを押し
て、モニタをオンにします。
コンピュータの電源も入れて、セクション４
モニタの特長を生かすために
の手順にしたがって、モ
ニタソフトをインストールしてください。
BenQ
モニタ ハードウェアの取り付け方法
9
スタンドベースの取り外し
1. モニタと作業場所の準備。
電源ケーブルを外す前に、モニタの電源を切りま
す。モニタ信号ケーブルを外す前に、コンピュータ
の電源も切ります。
モニタが破損しないように注意してください。スクリー
ン面をホッチキスやマウスなどの異物にぶつけると、ガ
ラスが割れたり、LCD サブストレートが破損したりしま
す。このような事故については保証が適用されません。
モニタを机の上で滑らせると、モニタの周りやコント
ロールにキズがついたり、破損したりします。
ベースを取り外す際モニタとスクリーンにキズがつ
かないように、机の上の物を一旦別の場所に移しま
す。次にクッションとしてタオルなどの柔らかい物
の上にスクリーンを下向きに置きます。
2. ロッククリップを押して、モニタスタンド アームか
らモニタベースを外してください。
10
モニタ ハードウェアの取り付け方法
4. BenQ モニタの特長を生かすために
BenQ カラー LCD フラットスクリーンモニタの利点を最大限に生かすには、BenQ LCD Monitor
CD-ROM に格納されている BenQ LCD Monitor ドライバをインストールする必要があります。
BenQ LCDモニタを接続、インストールする状況に応じて、 BenQ LCD Monitor ドライバをインス
トールする手順が変わります。 これらの状況とは、使用する Microsoft Windows のバージョン、モ
ニタを接続し、ドライバをインストールするコンピュータが新しいものであるかどうか ( 既存の
モニタドライバが存在しないかどうか )、または既存のドライバを新しいモニタ用にアップグ
レードするのかどうか ( 既存のモニタドライバが存在する ) などを指します。
いずれの場合にしても、次回コンピュータの電源を入れるとき ( コンピュータにモニタを接続し
た後 )、Windows は自動的に新しい ( または異なる) ハードウェアを識別し、新しいハードウェア
が検出されましたウィザードを起動します。
モニタモデルを選択するように要求されるところまで、ウィザードの指示にしたがってくださ
い。 このとき、ディスク使用ボタンをクリックしてBenQ LCD Monitor CD-ROM を挿入し、適切
なモニタモデルを選択します。 自動インストール ( 新規ドライバ ) とアップグレード(既存のドラ
イバ ) の手順については、次のセクションをお読みください。
• 12 ページの「新しいコンピュータにモニタをインストールするには」
•
13
ページの「既存のコンピュータでモニタをアップグレードするには」
ログインするためにユーザー名とパスワードの入力が必要な Windows コンピュータにモニタドライバを
インストールするには、管理者の権限でログオンするか、管理者グループのメンバーとしてログオンし
てください。 また、セキュリティ設定が施されたネットワークにコンピュータを接続している場合は、
ネットワークポリシーによりコンピュータにドライバをインストールできない場合があります。
BenQ モニタの特長を生かすために
11
新しいコンピュータにモニタをインストールするには
ここでは、まだモニタドライバが何もインストールされていない新しいコンピュータでBenQ
LCD モニタドライバを選択し、インストールする手順を説明します。 この手順は未使用のコン
ピュータで、BenQ LCDモニタが初めて接続するモニタである場合にのみしたがってください。
すでに他のモニタを接続したことがある、使用済みのコンピュータに BenQ LCD モニタを接続する場合
は ( すでにモニタドライバがインストールされている場合 )、この手順にしたがくことはできません。
「既存のコンピュータでモニタをアップグレードするには」の説明にしたがってください。
1. セクション３「7 ページの「モニタ ハードウェアの取り付け方法」」の手順にしたがってください。
Windows が起動すると、新しいモニタが自動的に検出され、新しいハードウェアが検出さ
れましたウィザードが起動します。 ハードウェアドライバのインストールオプションが表示
されるまで、画面の指示にしたがってください。
2. BenQ LCD Monitor CD-ROMをコンピュータの CD ドライブに挿入します。
3. デバイスに最適なドライバを検索するオプションをチェックし、次へをクリックします。
4. CD-ROM drives オプションをチェックし ( その他のオプションはチェックしない )、次へを
クリックします。
5. ウィザードが正しいモニタ名を選択したことを確認し、 その後で Next（次へ）をクリック
します。
6. 完了をクリックします。
7. コンピュータを再起動します。
12
BenQ モニタの特長を生かすために
既存のコンピュータでモニタをアップグレードするには
ここでは、Microsoft Windowsコンピュータ上で既存のモニタドライバを手動で更新する方法を
説明します。 モニタドライバは現段階で Windows XP および Windows Vista との互換性がテストさ
れています ( 推奨のみ)。
このモデルの BenQ LCD モニタドライバは他のバージョンの Windows とも問題なく作動するはずです
が、本書作成段階において他のバージョンの Windows でこれらのドライバのテストが完了しておらず、
正常な作動を保証することはできません。
モニタドライバをインストールするには、BenQ LCD Monitor CD-ROMから使用するモニタモデ
ル用の適切な情報ファイル (.inf) を選択し、Windows に相当するドライバを CD からインストー
ルさせる必要があります。必要な作業は自動的に行われます。Windows には自動的に作業を行
い、ファイル選択とインストール手順をガイドしてくれるデバイスドライバのアップグレード
ウィザードが用意されています。
詳細は、を参照してください。
•
14 ページの「Windows Vista システムへのインストール方法」。
•
15 ページの「Windows XP システムにインストールするには」。
BenQ モニタの特長を生かすために
13
Windows Vista システムへのインストール方法
1. Display Settings ( 画面の設定 ) を開きます。
デスクトップを右クリックして、ポップアップメニューから Personalize ( カスタマイズ ) を
選択します。
Personalize appearance and sounds ( 表示とサウンドをカスタマイズ ) ウィンドウから Display
Settings ( 画面の設定 ) を選択します。
すると Display Settings ( 画面の設定 ) ウィンドウが開きます。
2. Advanced Settings (詳細設定 ) ボタンをクリックします。
すると Generic PnP Monitor Properties ( 一般 PnP モニタのプロパティ ) ウィンドウが開きま
す。
3. Monitor ( モニタ) タブをクリックし、次に Properties ( プロパティ ) ボタンをクリックしま
す。
4. User Account Control ( ユーザーアカウント コントロール ) ウィンドウで Continue ( 続行 ) を
クリックします。
5. Driver ( ドライバ ) タブをクリックし、次に Update Driver ( ドライバの更新 ) ボタンをクリッ
クします。
6. コンピュータの CD ドライブに BenQ LCD Monitor CD-ROM を挿入します。
7. Update Driver Software (ドライバ ソフトウェアの更新) ウィンドウで " Browse my computer for
driver software ( コンピュータからドライバ ソフトウェアを探す)" オプションを選択します。
8. ‘Browse（参照）’ をクリックし、次のディレクトリを参照してください：
d:\
BenQ_LCD\Driver\（d にはCD-ROM ドライブに割り当てられた文字が表示されます）。
CD ドライブのドライブ文字は、お使いになるシステムによって上の例とは異なる場合があります。
D:、 E:、 F: かもしれませんし、それ以外の文字かもしれません。
9. 表示されるドライバリストから正しいモニタ名（フォルダ）を選択し、 Next（次へ）をク
リックします。
すると適切なモニタドライバファイルがコンピュータにコピーされ、インストールされま
す。
10. Close (閉じる ) をクリックしてください。
BenQ LCD モニタドライバが必要な作業を行いますので、Windows Vista を再起動する必要
はありません。
14
BenQ モニタの特長を生かすために
Windows XP システムにインストールするには
1. 画面のプロパティを開きます。
画面のプロパティは、Windows デスクトップから選択するのが一番簡単です。
デスクトップを右クリックし、ポップアップメニューからプロパティを選択します。
また画面のプロパティはコントロールパネルから開くこともできます。
Windows XP バージョンでは、コントロールパネルはメインのスタートメニューから直接選
択できます。
表示されるメニューオプションは、システムで選択した表示タイプによって異なります。
•
クラシックビューでは、スタート | コントロール パネル | 画面をクリックします。
•
カテゴリービューでは、スタート | コントロール パネル | 表示とテーマ | 画面の解像度
を変更をクリックします。
すると画面のプロパティが開きます。
2. 設定タブを選択し、詳細ボタンをクリックします。
すると詳細画面のプロパティが開きます。
3. モニタタブをクリックし、リストから [ プラグアンドプレイ モニタ ] を選択します。
1 台のモニタしかリストされていない場合は、そのモニタがすでに選択されています。
4. プロパティボタンをクリックします。
すると画面のプロパティが開きます。
ドライバの製造元が「BenQ」と表示されており、新しいモニタと同じモデル名が表示され
ている場合は、正しいドライバがすでにインストールされていますので何もすることはあ
りません。 これらのプロパティウィンドウを閉じてください。
ただし、製造元が「BenQ」と表示されていない場合、または正しいモデル名が表示されて
いない場合は、続けて次の手順にしたがってください。
5. ドライバタブをクリックし、ドライバの更新ボタンをクリックします。
するとハードウェアの更新ウィザードが表示されます。 ウィザードの手順にしたがってくだ
さい。
6. コンピュータの CD ドライブにこの BenQ LCD Monitor CD-ROM を挿入します。
7. リストまたは指定した場所からインストールオプションを選択し、次へをクリックします。
8. これらの場所から最適なドライバを検索オプションと、リムーバブルメディアを検索オプ
ションを選択し、次へをクリックします。
ウィザードがドライバと、ステップ 6 で挿入した BenQ LCD Monitor CD を検出しますので
しばらくお待ちください。検出後は、このモニタモデルに合った BenQ ドライバが CD から
検出、選択されています。
9. 表示されるドライバリストから正しいモニタ名を選択し、 Next（次へ）をクリックします。
コンピュータに適切なドライバファイルがコピーされ、インストールされます。
10. 完了をクリックします。
するとウィザードが終了し、画面のプロパティに戻ります。
BenQ モニタの特長を生かすために
15
11. 閉じますかの後、OKをクリックします。
画面のプロパティを閉じます。 後は何もしなくても BenQ LCD モニタドライバが直ちに作動
しますので、Windows XP を再起動する必要はありません。
16
BenQ モニタの特長を生かすために
5. 画像の最適化
アナログ入力（D-Sub）から画像を最適化するために最も簡単な方法は、[AUTO key] 機能を使う
ことです。コントロールパネルで [AUTO key]を押すと、モニタが自動的に調整されます。
デジタルケーブル（DVI）を使ってデジタルビデオ出力をモニタに接続する場合は、[AUTO key] と自動
調整機能は無効になります。なぜなら、モニタは自動的に最高の画像を表示するからです。
[AUTO key] 機能を使用するときには、コンピュータに接続したグラフィックカードがモニタ本来の解
像度に設定されていることを確認してください。
幾何学メニューからは、いつでも画面の幾何設定を手動で調整することができます。これを簡単
に行えるように、スクリーンテスト画像ユーティリティが用意されています。これを使用するこ
とによって、画面の色、グレースケール、ラインのグラデーションなどを確認することができま
す。
1. CD-ROMからテストプログラム auto.exe を起動してください。変更結果を調べるには、これ
が最も良い方法です。 OS のデスクトップなど、他のイメージを使用することもできます。 そ
れでも、auto.exe を起動するとテストパターンが表示されますので、auto.exe を使用されるよ
うお薦めします。
2. モニタの [AUTO]ボタンを押してください。
3. コントロールパネルで“MENU”を押すと、OSD にアクセスします。
4.
t または u キーを押して“DISPLAY” を選択し、“ENTER” キーを押すとメニューに入り
ます。
5. 縦にノイズが走っている場合（縦のラインがゆらめくカーテン効果に似ています）は
u キーを押して、“Pixel Clock”を選択した後“ENTER”キーを押します。 ここでモニタの
ノイズが消えるまで
6. 横にノイズが走っている場合は
キーを押します。 ここでモニタのノイズが消えるまで
t か u キーを押します。
t か u キーを押して、“Phase”を選択した後、“ENTER”
t か u キーを押します。
t か
画像の最適化
17
6. モニタの調整
コントロール パネル (1): スピーカー付きモデル
1. 電源スイッチ : 電源を ON/OFF します。
2. [AUTO] : 垂直位置、位相、水平位置、ピクセル クロックを自動的に調整します。
3. [MENU] キー : OSD メインメニューを有効にして、前のメニューに戻るか、OSD を終了しま
す。
4.
t ( 上向き ) / 音量調整キー : 調整アイテムや値を上へ / 増加させます。 音量調整のホット
キーとしても使用します。
u ( 下向き )/ モードキー : 調整アイテムや値を下へ/ 縮小させます。モードのホット キー
5.
としても使用します。
6. [ENTER] キー : サブメニューからアイテムを選択します。DVI 入力付きモデルの場合は、こ
のキーを " Input（入力）" のホットキーとして使用することもできます。
OSD = オンスクリーン ディスプレイ
ホットキーを押すと設定値を調整するためのグラデーションが表示されます。これは OSD メニュー
が表示されていない場合にのみ使用することができます。 ホットキーはキーを何も押さなければ数秒
で消えます。 詳細は、22 ページの「ホットキー モード (1): スピーカー付きモデル」を参照してくだ
さい。
18
モニタの調整
コントロール パネル (2): スピーカー付きモデル
1. 電源スイッチ : 電源を ON/OFF します。
2. [AUTO] : 垂直位置、位相、水平位置、ピクセル クロックを自動的に調整します。
3. [MENU] キー : OSD メインメニューを有効にして、前のメニューに戻るか、OSD を終了しま
す。
t ( 上向き ) / コントラスト / 輝度キー : 調整アイテムや値を上へ/ 増加させます。輝度とコ
4.
ントラストのホット キーとしても使用します。
5.
u ( 下向き )/ モードキー : 調整アイテムや値を下へ / 縮小させます。モードのホット キーと
しても使用します。
6. [ENTER] キー : サブメニューからアイテムを選択します。DVI 入力付きモデルの場合は、こ
のキーを " Input（入力）" のホットキーとして使用することもできます。
OSD = オンスクリーン ディスプレイ
ホットキーを押すと設定値を調整するためのグラデーションが表示されます。これは OSD メニュー
が表示されていない場合にのみ使用することができます。 ホットキーはキーを何も押さなければ数秒
で消えます。 詳細は、23 ページの「ホットキー モード (2): スピーカー付きモデル」を参照してくだ
さい。
モニタの調整
19
OSD（オンスクリーン ディスプレイ）メニューの構造
DISPLAY
( 表示 )
( 画像 )
ADVANCED
( 画像の詳細設定 )
Auto Adjustment
( 自動調整 )
H. Position ( 水平位置 )
V. Position ( 垂直位置 )
Pixel Clock ( 周波数 )
Phase ( フェーズ )
Brightness ( 輝度 )
Contrast
( コントラスト )
Sharpness ( 鋭さ )
Color ( カラー設定 )
Picture Mode
( 画像モード )
Senseye Demo ( デモ )
Display Mode
( 画面モード )
Red ( 赤 )
Normal ( 標準 ) Green ( 緑 )
Bluish ( 薄青 ) Blue ( 青 )
Reddish ( 薄赤 )
User Mode
( ユーザー )
Reset Color
( 色のリセット )
Standard ( 標準 )
Movie ( 動画 )
Dynamics
( ダイナミクス )
Photo ( 写真 )
sRGB
YES ( はい )
NO ( いいえ )
ON ( オン )
OFF ( オフ )
Full ( 全画面 )
Aspect ( 縦横比 )
Display Mode（画面モード）はワイドスクリーン モデルでのみ使用可能です。
AUDIO
( オーディオ )
Audio ( オーディオ ) メニューはスピーカー付きモデルでのみ使用可能です。
Volume ( 音量調整 )
Mute ( ミュート )ON (オン )
OFF ( オフ )
20
モニタの調整
SYSTEM
( システム )
Input ( 入力 )
OSD Settings
(OSD 設定 )
DVI English
D-sub Français
DDC/CI Deutsch
Information ( 情報 ) Language ( 言語 )
Reset All
( すべて元に戻す )
H. Position
( 水平位置 )
V. Position
( 垂直位置 )
Display Time
( 表示時間 )
OSD Lock
(OSD ロック )
Italiano
Español
Polski/ 日本語
Česky/ 繁體中文
Magyar/ 简体中文
SICG/BiH/CRO
ON ( オン )
OFF ( オフ )
Română
Netherlands
Русский
YES ( はい )
NO ( いいえ )
Svenska
Português
5 Sec. (5 秒 )
10 Sec. (10 秒 )
15 Sec. (15 秒 )
20 Sec. (20 秒 )
25 Sec. (25 秒 )
30 Sec. (30 秒 )
Input（入力）は DVI 入力付きモデルでのみ使用可能です。
ON ( オン )
OFF ( オフ )
モニタの調整
21
ホットキー モード (1): スピーカー付きモデル
モニタキーは、メニューが画面に表示されていないときに特定の機能を直接実行するためのホッ
トキーの役割を果たします。
音量調整ホットキー
t キーを押すと Vo l u me （音量調整） イン
モードホットキー
ジケータが表示されます。 さらに
を押すと音量が高まり、
音量が低くなります。メニューを終了する
には MENU
（メニュー） キーを押してください。
このキーを押し続けると、メインウィンド
ウの 5 つのモード ( 標準、動画、ダイナミ
クス、写真、sRGB) を切り替えることがで
きます。 設定は直ちに反映されます。
20 ページの「Picture Mode ( 画像モード )」も
参照してください。
u キーを押すと
t キー
入力ホットキー ( アナログ専用モデルでは使用できません )
ENTER キーを押して、モニタに接続するビ
デオ信号を選択してください。
設定は直ちに反映されます。
32 ページの Input （入力）をお読みください
も参照してください。
22
モニタの調整
ホットキー モード (2): スピーカー付きモデル
モニタキーは、メニューが画面に表示されていないときに特定の機能を直接実行するためのホッ
トキーの役割を果たします。
輝度とコントラストのホットキー
t キーを押すと輝度とコントラスト のイ
モードホットキー
ンジケータが表示されます。 さらに
キーまたは
キーを押すと、輝度かコントラストを選択
できます。
り、
u キーを押すとレベルが下がります。
終了するには、メニューキーを押してくだ
さい。
このキーを押し続けると、メインウィンド
ウの 5 つのモード ( 標準、動画、ダイナミ
クス、写真、sRGB) を切り替えることがで
きます。 設定は直ちに反映されます。
20 ページの「Picture Mode ( 画像モード )」も
参照してください。
t キーを押して、次に ENTER
t キーを押すとレベルが上が
u
入力ホットキー ( アナログ専用モデルでは使用できません )
ENTER キーを押して、モニタに接続するビ
デオ信号を選択してください。
設定は直ちに反映されます。
32 ページの Input （入力）をお読みください
も参照してください。
モニタの調整
23
メインメニュー モード
モニタの設定はすべて OSD で行うことができます。
MENU キーを押すと、次のようなメインメニューが表示されます。
1342 5
1. DISPLAY （表示）
2. PICTURE （画像）
3. PICTURE ADVANCED
( 画像の詳細設定 )
4. AUDIO （オーディオ） ( スピーカーの
付いていないモデルには、このメ
ニューはありません )
5. SYSTEM （システム）
t またはuキーを使ってメニューアイテ
ムを選択し、ENTER キーを押すとメ
ニューアイテムの設定が表示されます。
OSD メニュー言語は購入された地域で提供される製品により異なる場合があります。詳細は、「OSD
設定」の 32 ページの「Language （言語）」を参照してください。
各メニューについての詳細は、次のページを参照してください。
•25 ページの「Display（表示）メニュー」
•27 ページの「Picture（画像）メニュー」
•29 ページの「Picture Advanced ( 画像の詳細設定 ) メニュー」
•31 ページの「Audio（オーディオ）メニュー」
•32 ページの「System（システム）メニュー」
24
モニタの調整
Display（表示）メニュー
1. MENU キーを押すとメインメニューが表
示されます。
2.
t または u キーを押して DISPLAY （表
示） を選択し、ENTER キーを押すとメ
ニューに入ります。
3.
t または u キーを押してメニューアイ
テムをハイライト表示し、ENTER キーを
押してそのアイテムを選択します。
4.
t または u キーを押して調整または選
択を行います。
5. 前のメニューに戻るには、MENU ボタン
を押してください。
アイテム 機能 操作 範囲
Auto
Adjustment
（自動調整）
スクリーン設定を自動的
に最適化、調整します。
[AUTO] ボタンはこの機能
のホットキーです。
デジタルケーブル
（DVI）を使ってデジタ
ルビデオ出力をモニタ
に接続する場合は、
[AUTO key] と自動調整
機能は無効になります。
ENTER キーを押すとこのオ
プションが選択されますの
で、必要に応じて調整して
ください。
モニタの調整
25
H. Position
（水平位置）
V. Position
（垂直位置）
Pixel Clock
（周波数）
Phase
（フェーズ）
イメージの水平位置を調
整します。
イメージの垂直位置を調
整します。
アナログ入力ビデオ信号
と同期を取るように、周
波数のタイミングを調整
します。デジタル入力信
号の場合は使用できませ
ん。
次のトピックも参照して
ください。
像の最適化」
17 ページの「画
アナログ入力ビデオ信号
と同期を取るように、周
波数のフェーズタイミン
グを調整します。デジタ
ル入力信号の場合は使用
できません。
次のトピックも参照して
ください。
像の最適化」
17 ページの「画
0 から 100
0 から 100
0 から 100
t または u キーを押して
値を調整します。
0 から 63
26
モニタの調整
Picture（画像）メニュー
1. MENU キーを押すとメインメニューが表
示されます。
2.
t または u キーを押して PICTURE （画
像）を選択し、ENTER キーを押すとメ
ニューに入ります。
3.
t または u キーを押してメニューアイ
テムをハイライト表示し、ENTER キーを
押してそのアイテムを選択します。
4.
t または u キーを押して調整または選
択を行います。
5. 前のメニューに戻るには、MENUボタン
を押してください。
アイテム 機能 操作 範囲
Brightness
（輝度）
Contrast
（コントラスト）
Sharpness
（鋭さ）
Color（カラー設定）- ENTER を押すと Color（カラー設定）メニューに入ります。
Normal
（標準）
Bluish
（薄青）
Reddish
（薄赤）
明るいシェードと暗い
シェードのバランスを調
整します。
暗いエリアと明るいエリ
アの差を調整します。
被写体の鮮明さを調整し
ます。
ビデオや静止画を自然な
色で表示します。 これは工
場出荷時の標準値になっ
ています。
画像の色合いを寒色系に
します。これは工場設定
値を PC 業界標準の白にし
ます。
画像の色合いを暖色系に
します。これは工場設定
値を新聞印刷標準の白に
します。
t キーを押すと輝度が上
がり、
度が下がります。
u キーを押すと輝
t キーを押すとコントラ
ストが上がり、
押すとコントラストが下が
ります。
u キーを
t キーを押すと画面の鮮
明さが向上され、
を押すとソフトになりま
す。
u キー
t または u キーを押して
このオプションを選択しま
す。
0 から 100
0 から 100
1 から 5
モニタの調整
27
User Mode
（ユーザー）
Reset Color （色
のリセット）
MENU を押して Color（カラー設定） メニューを終了します。
画像の色合いをユーザー
自身で設定することがで
きます。 赤、緑、青の原色
を混ぜ合わせることに
よって、画像の色合いを
変更します。 この値を下げ
ると画像の各色が変わり
ます。たとえば、青のレ
ベルを下げると、黄色が
かった色合いになります。
緑のレベルを下げると、
画像はマゼンタに近い色
になります。
User Mode （ユーザー）設
定色をデフォルト値に戻
します。
t または u キーの後に
ENTER キーを押して、Red
（赤）、Green（緑） または
Blue（青） を選択してくだ
さい。 次に
キーを押して色調整を行い
ます。
t または u キーを押して
値を調整します。
t または u
• Red（赤）
（0 から 100）
• Green（緑）
（0 から 100）
• Blue（青）
（0 から 100）
• YES ( はい )
• NO ( いいえ )
28
モニタの調整
Picture Advanced (画像の詳細設定 ) メニュー
1. MENU キーを押すとメインメニューが表
示されます。
t または u キーを押して Picture
2.
Advanced ( 画像の詳細設定 ) を選択し、
ENTER キーを押すとメニューに入ります。
3.
t または u キーを押してメニューアイ
テムをハイライト表示し、ENTER キーを
押してそのアイテムを選択します。
4.
t または u キーを押して調整または選
択を行います。
Display Mode（画面モード）はワイドスクリー
ン モデルでのみ使用可能です。
アイテム 機能 操作 範囲
Picture Mode
( 画像モード )
Seneye Demo
( デモ )
画面に表示する画像の種
類に最も合ったモードを
選択します。
• 標準 - 基本的な PC アプ
リケーションで使用し
ます。
• 動画 - ビデオを見るとき
に使用します。
• ダイナミクス - 風景
ビデオを見るのに適し
ています。
• 写真 - 静止画を見るとき
に使用します。
•sRGB -プリンタやDSC な
ど の 周辺機器 と の 色 を
一致 さ せ ま す 。
画像モードで選択した
モードを使って、画像をプ
レビューします。 スクリー
ンは2 つのウィンドウに
分割されます。左側のウィ
ンドウにはスタンダード
モードで画像が表示され、
右側のウィンドウには指
定したモードで画像が表
示されます。
5. 前のメニューに戻るには、MENUキーを
押してください。
t または u キーを押して
値を調整します。
t または u キーを押して
設定を変更します。
• 標準
• 動画
• ダイナミクス
• 写真
•sRGB
• ON （オン）
• OFF （オフ）
モニタの調整
29
Display Mode
( 画面モード )
この機能は 16:10 以外の縦
横比の画像を幾何学的に
歪ませることなく、正し
く表示します。
• 全画面 - 入力画像をスク
リーンに合わせて表示
します。 縦横比が 16:10
の画像に適しています。
• 縦横比 - 入力画像は幾何
学的歪みを生じさせな
いように、できるだけ画
面いっぱいに表示され
ます。 16:9 画像はスク
リーンの横幅いっぱい
に表示され、4:3 画像はス
クリーンの高さいっぱ
いに表示されます。
t または u キーを押して
設定を変更します。
• 全画面
• 縦横比
30
モニタの調整
Audio（オーディオ）メニュー
1. MENU（メニュー） キーを押すとメインメ
ニューが表示されます。
t または u キーを押して AUDI O（オー
2.
ディオ） を選択し、ENTER キーを押すと
メニューに入ります。
3.
t または u キーを押してメニューアイ
テムをハイライト表示し、ENTER キーを
押してそのアイテムを選択します。
4.
t または u キーを押して調整または選
択を行います。
Audio ( オーディオ ) メニューはスピーカー付き
モデルでのみ使用可能です。
5. 前のメニューに戻るには、MENU
（メニュー） ボタンを押してください。
アイテム 機能 操作 範囲
Vo l ume
（音量調整）
Mute
（ミュート）
音量を調整します。
オーディオを無音にしま
す。
t キーを押すと音量が上
がり、
量が下がります。
u キーを押すと音
t または u キーを押して
設定を変更します。
0 から 100
• ON （オン）
• OFF （オフ）
モニタの調整
31
System（システム）メニュー
1. MENU キーを押すとメインメニューが表
示されます。
2.
t または u キーを押して SYSTEM（シ
ステム） を選択し、ENTER キーを押すと
メニューに入ります。
3.
t または u キーを押してメニューアイ
テムをハイライト表示し、ENTER キーを
押してそのアイテムを選択します。
4.
t または u キーを押して調整または選
択を行います。
アナログ専用モードには Input（入力）機能は
付いていません。
5. 前のメニューに戻るには、MENU ボタン
を押してください。
アイテム 機能 操作 範囲
Input （入力） D-sub ( アナログ ) を選択
するか、DVI ( デジタル )
入力を選択します。
この設定はビデオケーブ
ルの接続タイプを選択す
るときに使用します。
アナログ専用モードに
は Input（入力）機能は
付いていません。
OSD Settings （OSD 設定） - ENTER を押すと OSD Settings （OSD 設定） メニューに入ります。
Language
（言語）
OSD メニューの言語を選
択します。
t または u キーを押して
値を調整します。
t または u キーを押して
値を調整します。
• DVI
• D-sub
• English
• Français
• Deutsch
• Italiano
• Español
32
モニタの調整
本製品をお求めになった
地域によっては、OSD に
表示される言語オプショ
ンが右図とは異なる場合
があります。
• Polski/ 日本語
• Česky/
繁體中文
• Magyar/
简体中文
• SICG/BiH/CRO
• Română
• Nederlands
• Русский
• Svenska
• Português
H. Position
（水平位置）
V. Position
（垂直位置）
Display Time
（表示時間）
OSD Lock
（OSD ロック）
MENU を押して OSD Settings （OSD 設定） メニューを終了します。
DDC/CI*
Information
（情報）
Reset All
（すべて元に戻
す）
OSD メニューの水平位置
を調整します。
OSD メニューの垂直位置
を調整します。
OSD メニューの表示時間
を調整します。
モニタ設定が誤って変更
されるのを防止します。 こ
の機能が有効になってい
る間は、OSD コントロー
ルとホットキーはすべて
無効になります。
PC のソフトウェアからモ
ニタ設定を行うことがで
きます。
モニタのプロパティ設定
を表示します。
すべてのモード、色、そ
の他の設定を工場出荷時
のデフォルト値に戻しま
す。
t または u キーを押して
値を調整します。
t または u キーを押して
値を調整します。
OSD がロックされている
ときに OSD コントロー
ルをロック解除するに
は、MENU キーを 15 秒
間押すと、OSD ロックオ
プションが開きますので
設定を変更してくださ
い。 または、t キーか u
キーを使って [OSD 設
定 ] メニューの [OSD
ロック ] サブメニューか
ら [ オフ ] を選択すると
すべての OSD コント
ロールにアクセスするこ
とができます。
ENTER キーを押すとこのオ
プションが選択されます。
t または u キーを押して
設定を変更します。
ENTER キーを押すとこのオ
プションが選択されます。
t または u キーを押して
値を調整します。
0 から 100
0 から 100
• 5 秒
• 10 秒
• 15 秒
• 20 秒
• 25 秒
• 30 秒
• ON （オン）
• OFF （オフ）
、
• ON （オン）
• OFF （オフ）
• YES ( はい )
• NO ( いいえ )
*Video Electronics Standards Association (VESA) により開発された DDC/CI (Display Data
Channel/Command Interface の略 ) は、既存の DDC 規格を拡張したものです。 DDC/CI 機能はソフト
ウェアを使ってモニタコントロールからリモート診断を送信することができます。
モニタの調整
33
7. トラブルシューティング
よくある質問 (FAQ)
画像がぼやける :
CD の " スクリーンの解像度の調整 " リンクの指示にしたがってください、最適な解像度とリフ
レッシュ レートを選択し、ステップに従って調整してください。
VGA 延長ケーブルを使用している場合
テストを行うため、延長ケーブルを取り外します。画像の焦点が合っていることを確認してくだ
さい。合っていない場合は、"スクリーンの解像度の調整 " リンクの " リフレッシュレートの調整
" セクションの指示にしたがって、画像を最適化してください。画像の最適化を行ってください。
ぼやけは、延長ケーブルでの伝送損失によって自然に発生します。伝送品質に優れた、または内
蔵ブースタを備えた延長ケーブルを使用することにより、これらの損失を最小限に抑えることが
できます。
ネイティブ ( 最大 ) 解像度より低い解像度でのみぼやけが発生する場合
CD の " スクリーンの解像度の調整 " リンクの指示にしたがってください。ネイティブ解像度を選
択します。
ピクセル エラーが表示される :
一部のピクセルが常時点灯したまま、または点灯しないままであったり、赤、緑、青、その他の
色になったままの場合
• LCD スクリーンをきれいに掃除してください。
• 電源のオン / オフを切り替え。
• モニタの動作中に常時点滅する画素が少々存在することがありますが、これは液晶技術で一
般的に発生する状況で、故障ではありません。
画像が不自然な色で表示される :
画像が黄、青、または薄いピンク色で表示される場合
MENU > PICTURE （画像）> Color（カラー設定）> Reset Color（色のリセット） を選択し、CAUTION
（注意） メッセージボックスで YES （はい） を選択すると色の設定がデフォルト値に戻されます。
それでもイメージが正しく表示されず、OSD が不自然な色で表示されている場合は、3 つの基本
色のうちいずれかの信号入力が行われていません。信号ケーブルのコネクタをチェックしてくだ
さい。ピンが曲がったり破損している場合は、販売店にご相談ください。
画像が表示されない :
ディスプレイのプロンプトが緑色に点灯している場合
LED が緑色に点灯し、画面に「Out of Range」というメッセージが表示されている場合は、
モニタがサポートしていないディスプレイ モードを使用しています。モニタがサポート
するモードのいずれかに設定を変更してください。
セット ディスプレイモード
" セクションをお読みください。
"スクリーンの解像度の調整"リンクの"プリ
スクリーン上に表示される静止画像に薄い影が写ることがあります。
• 省電力機能を有効にして、コンピュータとモニタを一定時間使用しない状態が続いた場合、
低消費電力の「スリープ」モードに入るようにしてください。
• 画像の残像が残らないようにスクリーンセーバをお使いください。
ディスプレイのプロンプトがオレンジ色に点灯している場合
34
トラブルシューティング
LED がオレンジ色に点灯している場合は、省電力モードが有効になっています。コンピュータ
のキーボードで任意のキーを押すか、マウスを動かしてください。それでも解決しない場合は、
信号ケーブルのコネクタをチェックしてください。ピンが曲がったり破損している場合は、販売
店にご相談ください。
ディスプレイのプロンプトがまったく点灯しない場合
電源のメイン ソケット、外部電源、メイン スイッチをチェックしてください。
画像がゆがむ、フラッシュする、ちらつく :
CD の " スクリーンの解像度の調整 " リンクの指示にしたがってください。、正しい解像度とリフ
レッシュ レートを選択し、ステップに従って調整してください。
モニタは最高解像度に設定されていますが、画像はまだ歪んでいます。
異なる入力ソースの画像は、モニタの最高解像度で表示すると歪んだり、引き伸ばされたりする
場合があります。 それぞれの入力ソースを最高の状態で表示するには、［画面モード］で入力ソー
スに合った適切な縦横比を設定してください。 詳細は、
を参照してください。
画像が片側に寄ってしまう :
CD の " スクリーンの解像度の調整 " リンクの指示にしたがってください。、正しい解像度とリフ
レッシュ レートを選択し、ステップに従って調整してください。
OSD コントロールにアクセスできません:
30 ページの「Display Mode (画面モード )」
• OSD がロックされているときに OSD コントロールをロック解除するには、MENU キーを 15
秒間押すと、OSD ロックオプションが開きますので設定を変更してください。
• または、
[ オフ ] を選択すると ( システムメニュー )、すべての OSD コントロールにアクセスすること
ができます。
tキーかu キーを使って [OSD 設定] メニューの [OSD ロック] サブメニューから
それでも具合が悪いときは
このガイドの指示に従って調整を行っても問題が解決しない場合には、お買い上げいただいた
販売店にご連絡いただくか、servicejp@BenQ.com まで電子メールにてお問い合わせください。
トラブルシューティング
35
Loading...
