LCD monitor Felhasználói kézikönyv

E900HD/E900HDA E2200HD/E2200HDA M2200HD M2400HD/E2400HD

Üdvözöljük

Szerzői jog

Copyright © 2008 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem fordíható más nyelvekre semmilyen formában és módon, sem elektronikus, mechanikus, mágneses, optikai, kémiai, kézi úton.

Felelősséget kizáró nyilatkozat

A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítsa, arra való kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen.

A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük tartsa be az alábbi biztonsági előírásokat

Elektromos árammal kapcsolatos biztonsági előírások

• A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól.

• A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál.

A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen.

• Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban, hogy milyen típusú áram áll rendelkezésére kérjen tanácsot a helyi energiaellátást biztosító cégtől vagy képviselettől.

• Jóváhagyott, legalább a H03VV-F, a H05VV-F, a 2G vagy a 3G szabványnak megfelelő, 0,75 mm2-es tápkábelt használjon.

Karbantartás és tisztítás

• Tisztítás. Tisztítás előtt mindig húzza ki a monitort a fali csatlakozóból. Az LCD-t (folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket.

• A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani.

• Soha helyezzen tárgyakat és ne öntsön folyadékot a készülékbe.

Javítás, szervíz

• Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz kiszolgálása - bekövetkezne, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel.

Tartalomjegyzék

Szerzői jog ....................................................................................................................... 2

Felelősséget kizáró nyilatkozat ..................................................................................... 2

Kezdeti lépések ............................................................................................................... 4

A monitor megismerése ................................................................................................. 6

Elölnézet ................................................................................................................ 6

Hátulnézet ............................................................................................................... 6

A monitor hardverjének telepítése ............................................................................... 7

A monitortalp leszerelése ..................................................................................... 12

Hozza ki a legtöbbet BenQ monitorjából ................................................................... 13

A monitor telepítése új számítógépre................................................................... 14

A monitor telepítése már használatban levő számítógépre .................................. 15

Telepítés Windows Vista operációs rendszerre.................................................... 16

Telepítés Windows XP rendszereken ................................................................... 17

A webkamera (QEye) használata ......................................................................... 18

Állókép vagy videofelvétel rögzítése ................................................................... 19

Képoptimalizálás .......................................................................................................... 22

A monitor beállítása ..................................................................................................... 23

A kezelőpanel ....................................................................................................... 23

Gyorsgombos mód................................................................................................ 24

Főmenü mód ......................................................................................................... 25

Hibaelhárítás ................................................................................................................ 37

Gyakori kérdések .................................................................................................. 37

További segítségnyújtás ....................................................................................... 38

1. Kezdeti lépések

Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az árucikket vásárolta.

BenQ LCD Monitor

Monitortalp

AUTO MENU ENTER

Gyorskezdési útmutató

CD-ROM Lemez

Tápkábel (A képen látható termék különbözhet az ön lakóhelyén forgalmazottól)

Videokábel: D-sub

4 Kezdeti lépések

Videokábel: DVI-D (opcionális tartozék a DVI-bemenettel ellátott típusokhoz, külön vásárolható meg)

Videokábel: HDMI (opcionális tartozék a HDMI-bemenettel ellátott típusokhoz, külön vásárolható meg)

Hangkábel

Webkamera, 2,0 M (csak az M2200HD és az M2400HD típus esetében)

USB-kábel (csak az M2200HD és az M2400HD típus esetében)

Fontolja meg a doboz és a csomagolás megőrzését; lehetséges, hogy a későbbiek során még szüksége lesz rájuk a monitor szállításához. A formázott habszivacs szállítás közben kiváló védelmet nyújt a monitornak.

5 Kezdeti lépések

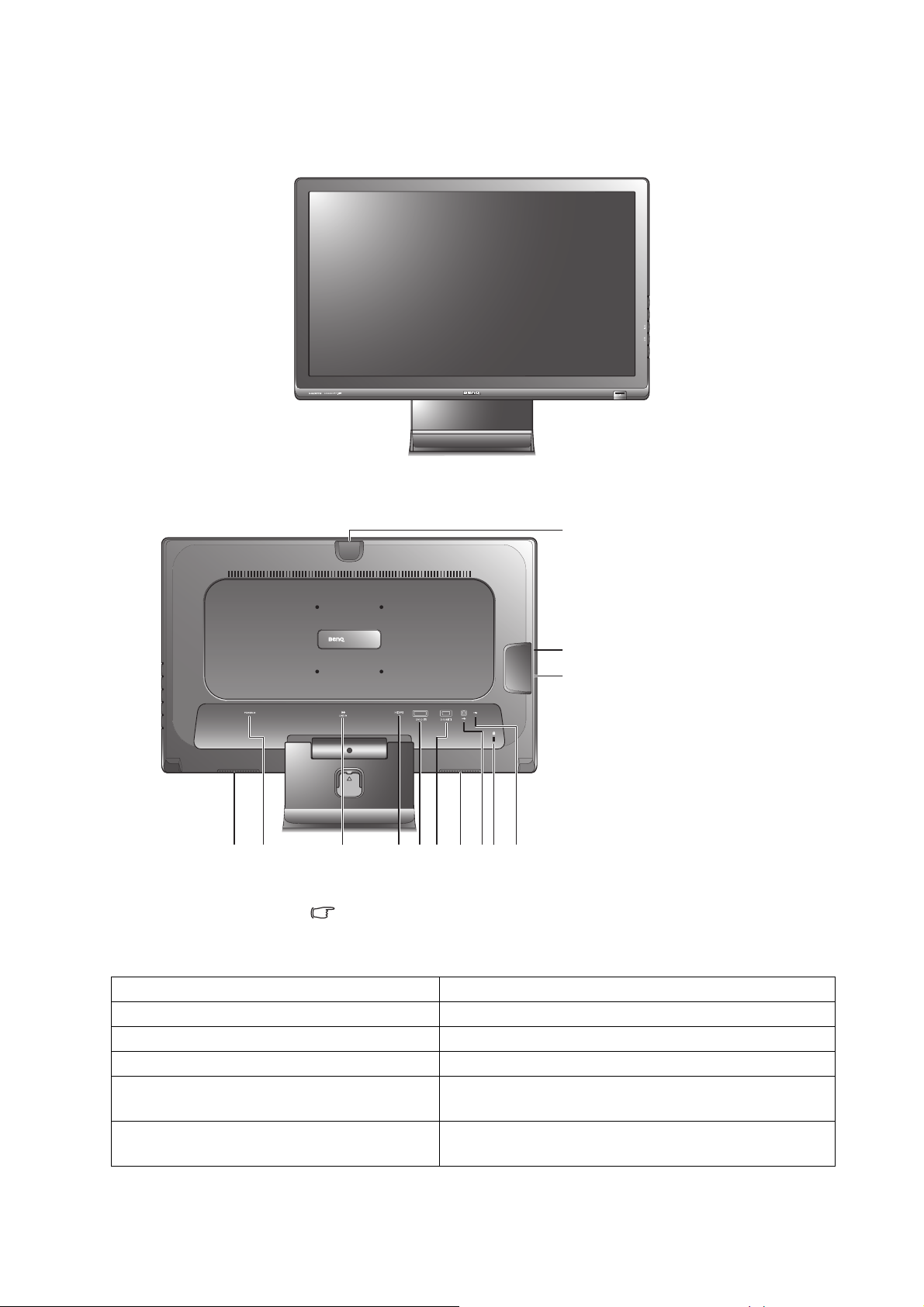

2. A monitor megismerése

Elölnézet

Hátulnézet

AUTO MENU ENTER

1. Hangszórók

2. Tápbemeneti csatlakozó

3. Vonali bemenet

4. HDMI-csatlakozó

5. DVI-D csatlakozó

6. D-Sub csatlakozó

7. USB-port

8. Zároló kapcsoló

9. USB-port (csak az M2200HD típus esetében)

10. USB-port (2 db)

11. Fülhallgatóaljzat

12. USB-port

1 162 7 9

3 4 5 8

A fenti ábra típustól függően változhat.

LCD típusa Csatlakozók

E900HDA, E2200HDA D-sub, vonali bemenet, fülhallgatóaljzat E900HD D-sub, DVI-D, vonali bemenet, fülhallgatóaljzat E2200HD, E2400HD D-sub, DVI-D, HDMI, vonali bemenet, fülhallgatóaljzat M2200HD D-sub, DVI-D, HDMI, vonali bemenet, fülhallgatóaljzat,

4 db USB-port

M2400HD D-sub, DVI-D, HDMI, vonali bemenet, fülhallgatóaljzat,

3 db USB-port

6 A monitor megismerése

3. A monitor hardverjének telepítése

-5O ~ +20

Ha a számítógép be van kapcsolva, a folytatás előtt most ki kell kapcsolni. Addig ne dugja be a tápkábelt,

és ne kapcsolja be a monitort, ameddig nincs erre a leírásban határozott utasítás.

1. Szerelje fel az alaplemezt.

Óvatosan dolgozzon, nehogy megsérüljön a monitor. Ha a képernyő felülete egy tárgyhoz például tűzőgéphez vagy egérhez nyomódik, akkor megrepedhet az üveg, illetve megsérülhet az LCD kristály, és ilyen sérülésre nem érvényes a garancia. Vigyázni kell, ne csússzon a monitor az asztalon, mert megkarcolódik vagy megsérül az éle vagy a kezelőelemei.

A monitor és a képernyő védelme érdekében a munkához biztosítson elegendő szabad teret az asztalon, és terítsen az asztalra valamilyen puha ruhát, például a monitor csomagolásából a zsákot.

Fektesse a képernyővel lefelé egy egyenes, alápárnázott felületre.

Meg kell tartani a monitort az asztalon, hogy ne mozogjon, és felfelé le kell húzni róla a monitortalp tartókarját.

Illessze a monitortalp mélyedésébe a monitortalp tartókarjának a végét, majd nyomja őket össze, hogy kattanással a helyükre záródjanak.

Óvatosan széthúzva ellenőrizze, hogy tényleg összekapcsolódtak-e.

Ha ez megvan, óvatosan emelje meg a monitort, fordítsa meg, és tegye álló helyzetben egy vízszintes, sima felületre.

Úgy kell elhelyezni a monitort és beállítani a dőlésszöget,

hogy a legkevesebb legyen a zavaró fényvisszaverődés.

-5O ~ +20

7 A monitor hardverjének telepítése

2. Csatlakoztassa a számítógép videokábelét.

A D-Sub kábel csatlakoztatása

Csatlakoztassa a D-Sub kábelt (a vasmagos szűrő nélküli végét) a monitor videoaljzatához. A kábel másik végét (a vasmagos szűrővel ellátottat) csatlakoztassa a számítógép videoaljzatához.

Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükről.

A DVI-D kábel csatlakoztatása

Csatlakoztassa a DVI-D kábelt (a vasmagos szűrő nélküli végét) a monitor videoaljzatához. A kábel másik végét (a vasmagos szűrővel ellátottat) csatlakoztassa a számítógép videoaljzatához.

Húzza meg a szárnyas csavarokat, ezzel megakadályozhatja, hogy használat közben véletlenül kicsússzanak a csatlakozók a helyükről.

A HDMI-kábel csatlakoztatása

Csatlakoztassa a HDMI-kábelt a monitor videoaljzatához. Csatlakoztassa a HDMI-kábel másik végét a számítógép videoaljzatához.

A csomagban található videokábel és a jobb oldali ábrán látható aljzatok kialakítása a készülék típusától függően változhat.

DVI-D csatlakozóval csak az E900HD, az M2200HD, az E2200HD, az M2400HD és az E2400HD típus van ellátva. HDMI-csatlakozóval csak az M2200HD, az E2200HD, az M2400HD és az E2400HD típus van ellátva.

8 A monitor hardverjének telepítése

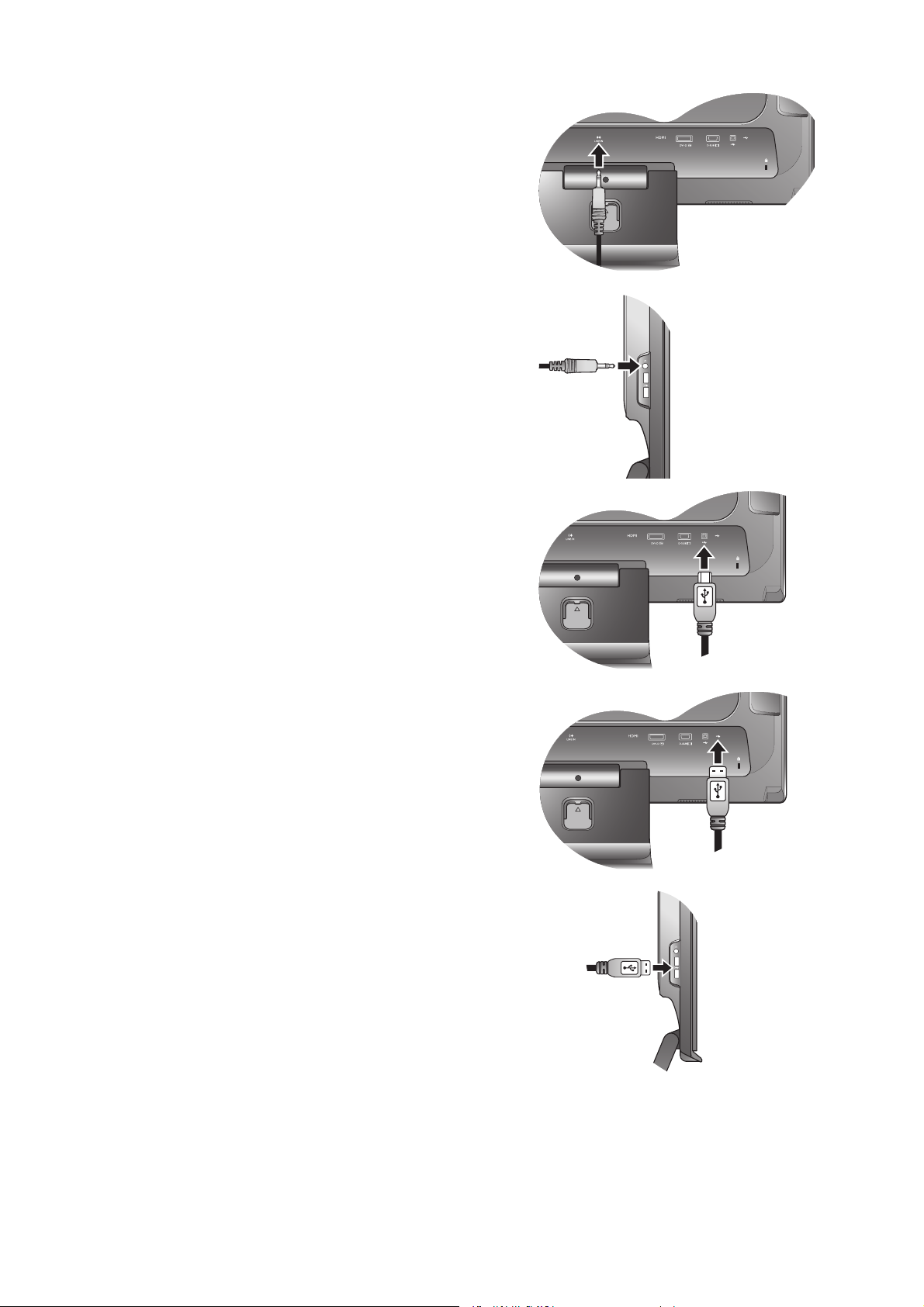

3. Csatlakoztassa a hangkábelt. (elhagyható)

Csatlakoztassa a hangkábelt a monitor hátoldalán található aljzatba és a számítógép hangkimeneti csatlakozójához.

A monitor bal oldalán található aljzatba fejhallgató csatlakoztatható. Lásd a jobb oldali ábrát.

4. USB-eszközök csatlakoztatása

(csak az M2200HD és az M2400HD típus esetében) Csatlakoztassa az USB-kábelt a számítógéphez és a

monitorhoz.

Az M2200HD típus esetében másik USB-eszköz is csatlakoztatható a monitor hátoldalán található USB-aljzatba. Lásd a jobb oldali ábrát.

A monitor bal oldalán található USB-csatlakoztatókkal tovább két USB-eszköz csatlakoztatására nyílik mód. Lásd a jobb oldali ábrát.

9 A monitor hardverjének telepítése

5. Csatlakoztassa a webkamerát a monitorhoz.

(csak az M2200HD és az M2400HD típus esetében) Csatlakoztassa a webkamera USB-csatlakozóját a monitor

felülső USB-aljzatába.

6. Csatlakoztassa a monitorhoz a tápkábelt.

A tápkábel másik végét dugja a monitor hátulján lévő „POWER IN” foglalatba. A tápkábel másik végét egyelőre még ne dugja be a konnektorba.

7. Vezesse át a kábeleket a meglazított kábelszorítóba.

A kábelszorító kapcsot összenyomva oldja ki a kapcsot, ahogy az ábra mutatja.

Igazítsa el a kábeleket, majd tegye vissza föléjük a tartóelemet; így stabilan rögzítheti a kábeleket a monitor állványa mögött.

10 A monitor hardverjének telepítése

8. Csatlakoztassa a tápkábelt az elektromos hálózatba.

Dugja a tápkábel másik végét egy működő konnektorba.

A képen látható termék különbözhet az ön lakóhelyén

forgalmazottól.

Kapcsolja be a monitort: nyomja meg a monitor előlapján található Power (áramellátás) gombot.

Kapcsolja be a számítógépet is, és a 4: fejezet

legtöbbet BenQ monitorjából" a 13. oldalon

követve telepítse a monitorhoz a szoftvert.

"Hozza ki a

utasításait

11 A monitor hardverjének telepítése

A monitortalp leszerelése

1. Készítse elő a monitort és a környezetét.

Turn off the monitor and the power before unplugging the power cable. Turn off the computer before unplugging the monitor signal cable.

2. Nyomja be a rögzítőfüleket, és vegye le a monitor talpát a monitor állványáról.

12 A monitor hardverjének telepítése
