Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollsiella tavalla ja käyttöikä ei lyhene.

Virtaturvallisuus

• AC-pistoke eristää tämän laitteen AC-syötöstä.

• Virransyöttökaapeli toimii pistokkeellisten laitteiden virran irtikytkentälaitteena. Seinärasia

tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyinen.

• Tässä tuotteessa tulee käyttää merkinnän mukaista virtatyyppiä. Jos et ole varma käytettävissäsi olevasta virtatyypistä, ota yhteyttä myyjäliikkeeseen tai paikalliseen virtayhtiöön.

• Käytä hyväksyttyä virtajohtoa, joka on suurempi tai yhtä suuri kuin H03VV-F tai H05VV-F,

2G tai 3G, 0,75mm

Hoito ja puhdistus

• Puhdistus. Irrota näytön pistoke aina seinärasiasta ennen puhdistusta. Puhdista LCD-näytön pinta nukkaamattomalla, ei-hankaavalla kankaalla. Älä käytä mitään nestemäisiä, aerosoli- tai lasipuhdisteita.

• Näytön taka- ja yläosan aukot ovat tuuletusta varten. Niitä ei saa tukkia eikä peittää. Näyttöä ei tule milloinkaa sijoittaa lämpöpatterin tai lämmönlähteen läheisyyteen tai yläpuolelle, tai sisäänrakennettuun rakennelmaan, jossa näyttö on ympäröity takaa ja sivulta, jos kunnollista tuuletusta ei ole.

• Älä milloinkaan työnnä tuotteeseen mitään esineitä tai läikytä tuotteelle mitään nesteitä.

Huolto

Älä yritä huoltaa tuotetaa itse, koska kansien avaaminen tai irrotus saattaa altistaa vaaralliselle jännitteelle tai muille vaaroille. Jos mitään yllämainituista väärinkäytöksistä tai muita vahinkoja, esim. tuotteen pudottaminen tai väärinkäsittely, ilmenee, ota yhteyttä pätevään huoltohenkilöstöön laitteen huoltoa varten.

Sisällysluettelo

Copyright .......................................................................................................................... 2

Vastuuvapauslauseke ....................................................................................................... 2

Näin pääset alkuun ........................................................................................................... 4

Näyttöön tutustuminen ................................................................................................... 6

Näkymä edestä .................................................................................................................................6

Näkymä takaa .................................................................................................................................6

Näytön kokoaminen ........................................................................................................ 7

Jalustan irrottaminen ....................................................................................................................10

Näytön seinäasennussarjan käyttäminen .....................................................................................10

BenQ-näytön kaikki hyödyt käyttöön ........................................................................... 12

Näytön asentaminen uuteen tietokoneeseen ...............................................................................13

Näytön asentaminen vanhaan tietokoneeseen ............................................................................14

Asennus Windows 8 -järjestelmiin ...............................................................................................15

Asennus Windows 7 -järjestelmiin ...............................................................................................16

Asennus Windows Vista -järjestelmiin ........................................................................................17

Asennus Windows XP -järjestelmään ..........................................................................................18

Kuvan optimointi ........................................................................................................... 19

Näytön säätäminen ........................................................................................................ 20

Ohjauspaneeli ................................................................................................................................20

Pikanäppäintila ..............................................................................................................................21

Päävalikkotila .................................................................................................................................22

Vianetsintä ...................................................................................................................... 38

Usein kysytyt kysymykset (FAQ) ..................................................................................................38

Tarvitsetko lisää apua? ..................................................................................................................40

1. Näin pääset alkuun

Kun avaat laitteen pakkauksen, tarkasta, että se sisältää seuraavat tarvikkeet. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys liikkeeseen, josta hankit tuotteen. Saat korvaavan osan tilalle.

BenQ LCD-näyttö

Näytön jalusta

Pikakäynnistysopas

CD-ROM

Virtajohto (Kuvan tuote saattaa poiketa alueittain)

Videokaapeli: D-Sub

4 Näin pääset alkuun

Videokaapeli: DVI-D (valinnainen lisävaruste malleille, joissa

on DVI-sisääntulo, myydään erikseen)

Äänikaapeli

Harkitse pakkauksen ja pakkausmateriaalien säilyttämistä. Saatat tarvita niitä näyttöä kuljettaessasi. Näytön muodon mukainen, pehmustettu pakkaus suojaa näyttöä kuljetuksen aikana.

5 Näin pääset alkuun

2. Näyttöön tutustuminen

Näkymä edestä

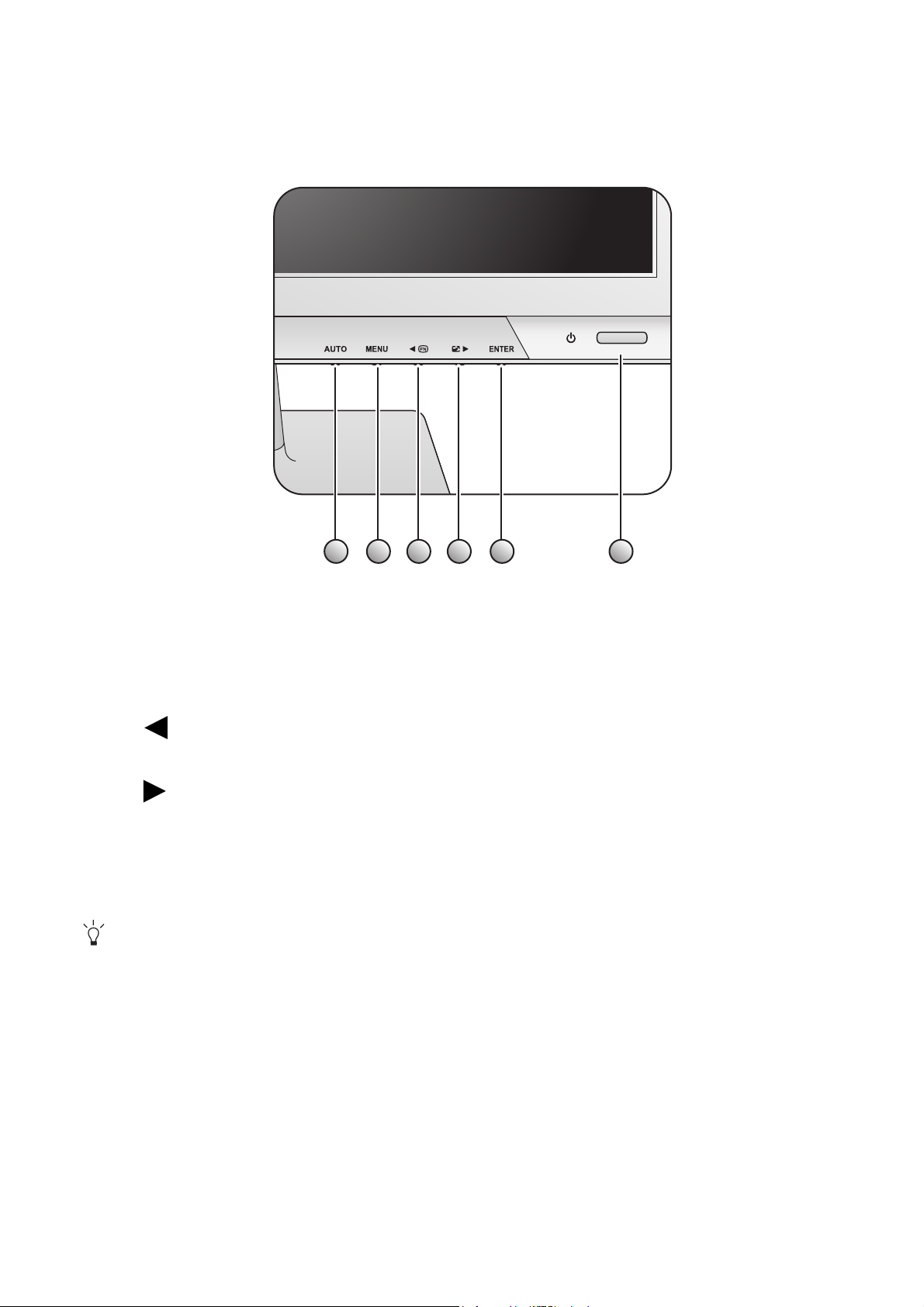

1. Virtapainike

2. Ohjauspainikkeet

3. Valotunnistin/ECO-tunnistin

4. Kaiuttimet

4 4

Näkymä takaa

5 119 10

6 7

• Yllä oleva kaavio saattaa vaihdella malleittain.

5. AC-virransyöttöjakki

6. Line In-liitännät

7. Kuulokejakki

8. Kaapelipidike

9. DVI-D-liitin

10.D-Sub-liitin

11.Lukituskytkin

• Kuvan tuote saattaa poiketa alueittain.

6 Näyttöön tutustuminen

3. Näytön kokoaminen

Tietokoneen on oltava sammutettuna, ennen kuin asennusta jatketaan. Älä liitä näytön pistokkeita seinärasiaan tai käynnistä näyttöä, ennen kuin ohjeessa neuvotaan näin.

1. Kiinnitä näytön alusta.

Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita.

Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. näytön pakkausmateriaali suojaamaan näyttöä.

Aseta näyttö etupuoli pöytää vasten varoen tasaiselle, puhtaalle ja pehmustetulle pinnalle.

Pidä näyttöä tukevasti pöytää vasten ja vedä jalustan vartta näytöstä poispäin ylös.

Kohdista ja säädä jalustan istukka varren suuntaisesti. Työnnä istukka ja varsi yhteen. Kiristä näytön alustan pohjassa oleva peukaloruuvi kuvauksen mukaisesti.

Yritä vetää osia varovaisesti hiukan irti toisistaan. Näin tarkastat, että osat ovat kiinnittyneet oikein.

Nosta näyttöä varoen ja käännä se tasaiselle pinnalle pystyyn jalustalleen.

Aseta ja kohdista näyttö siten, että näytölle ei tule tarpeettomasti heijastuksia muista valonlähteistä.

-5

~ +20

7 Näytön kokoaminen

2. Liitä PC-videokaapeli.

Älä käytä sekä DVI-D-kaapelia, että D-Sub-kaapelia samassa tietokoneessa. Molempia kaapeleita voidaan käyttää vain silloin, kun ne on kytketty kahteen eri tietokoneeseen sopivilla videojärjestelmillä. (Ei saatavilla malleille, jotka ovat pelkästään analogisia)

D-Sub-kaapelin liittäminen

Liitä D-Sub-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen.

Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti.

DVI-D-kaapelin liittäminen

Liitä DVI-D-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen.

Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti.

Tee joko näin

Tai näin

DVI-D-formaattia käytetään lähdevideon ja digitaalisten

LCD-näyttöjen tai projektorien suoraan digitaaliliitäntään. Digitaalisten videosignaalien välittämä kuvanlaatu on analogisiin videosignaaleihin verrattuna ylivoimainen.

Pakkaukseen sisältyvä videkaapeli sekä oikealla olevat liitinten kuvat saattavat vaihdella LCD-näytön mallista riippuen.

3. Liitä äänikaapeli.

Liitä äänikapeli näytön takaosan aukkoon ja tietokoneen ääniulostuloon (Line In).

Voit liittää pääkuulokkeet pääkuulokejakkiin, joka löytyy näytön Line In –jakin vierestä.

8 Näytön kokoaminen

4. Liitä virtajohto näyttöön.

Liitä virtajohdon toinen pää näytön takaosan ‘POWER IN’-merkittyyn aukkoon. Älä liitä toista päätä vielä tässä vaiheessa virtalähteeseen.

5. Reititä johdot kaapelipuristimen läpi.

6. Liitä näyttö virtalähteeseen ja käynnistä virta.

Liitä virtajohdo toinen pää virtalähteeseen ja käynnistä se.

Kuvan tuote saattaa poiketa alueittain.

Käännä näyttö päälle painamalla virtapainiketta näytön oikealla puolella.

Käynnistä myös tietokone ja noudata ohjeita:

BenQ-näytön kaikki hyödyt käyttöön sivulla 12 näytön

ohjelmiston asentamiseksi.

9 Näytön kokoaminen

Jalustan irrottaminen

1. Valmistele näyttö ja ympäröivä alue.

Kytke näyttö ja virta pois päältä, ennen kuin irrotat virtajohdon. Kytke tietokone pois päältä, ennen kuin irrotat näytön signaalikaapelin.

Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. pyyhe, suojaamaan näyttöä. Aseta sitten näyttö tasaiselle, puhtaalle ja pehmustetulle pinnalle.

2. Vapauta näytön jalustan pohjassa oleva peukaloruuvi ja ota näytön pohja irti kuvauksen mukaisesti.

Näytön seinäasennussarjan käyttäminen

LCD-näyttösi takana on VESA-standardihela 100 mm kuvion kanssa mahdollistaen seinäasennuskiinnittimen asennuksen. Ennen näytön seinäasennussarjan asentamisen aloittamista lue turvatoimet huolellisesti.

Tu r va to im e t :

• Asenna näyttösi ja näytön asennussarja seinälle, jossa on tasainen pinta.

• Varmista, että seinämateriaali on vakaa tukemaan näytön painon.

• Sammuta näyttö ja virta ennen kaapeleiden irrottamista LCD-näytöstä.

1. Irrota näytön alusta.

Laita näyttö kuvapuoli alaspäin puhtaalle ja hyvin pehmustetulle pinnalle. Irrota näytön alusta kuten seuraavissa ohjeissa esitetään Jalustan irrottaminen

sivulla 10.

10 Näytön kokoaminen

2. Irrota näytön jalusta. Työnnä hiukan saranan suojaa näytön jalustan

ylemmässä osassa näyttöä kohden kuvauksen mukaisesti. Suoja täytyy vapauttaa.

Käytä ristipäistä ruuvimeisseliä vapauttaaksesi ruuvit, jotka kiinnittävät näytön jalustan näyttöön. Magneettpäisen ruuvimeisselin käyttö on suositeltavaa ruuvien häviämisen välttämiseksi.

Sen jälkeen vedä näytön jalustaa taaksepäin pois näytöstä.

Siinä tapauksessa, että pyrit käyttämään näyttöäsi jalustalla tulevaisuudessa, säilytä näytön alusta, näytön jalusta, ja ruuvit jossakin turvallisesti tulevaa käyttöä varten.

3. Noudata ostamasi seinäasennuskiinnittimen

ohjekirjoja asennuksen suorittamiseksi loppuun saakka.

11 Näytön kokoaminen

4. BenQ-näytön kaikki hyödyt käyttöön

Jotta BenQ:n litteästä väri-LCD-näytöstä saadaan kaikki hyödyt käyttöön, tietokoneeseen tulisi asentaa BenQ LCD-näytön ohjainlaite, joka toimitetaan BenQ LCD Monitor CD-ROM:illa.

BenQ LCD-näytön liittämis- ja asennusolosuhteet määrittävät, kuinka BenQ LCD-näytön ohjainlaiteohjelmisto on kulloinkin asennettava. Tällaisia olosuhteita ovat mm. käytössä oleva Microsoft Windowsin versio, ohjelmiston liittäminen/asentaminen uuteen tietokoneeseen (jossa ei ole vielä mitään näytön laiteohjain-ohjelmistoa) sekä uuden näytön liittäminen olemassa olevaan laitteistoon (jossa jo on näytön laiteohjain-ohjelmistoa asennettuna).

Kaikissa tapauksissa seuraavan kerran, kun tietokone käynnistetään (kun näyttö on liitetty tietokoneeseen), Windows tunnistaa uuden (tai erilaisen) laitteen automaattisesti ja käynnistää

Uusi laite löydetty-ohjatun toiminnon.

Noudata ohjatun toiminnon ohjeita, kunnes sinua pyydetään valitsemaan näytön malli. Siinä vaiheessa napsauta sitten näytön oikea malli. Lisätietoja ja vaiheittaiset ohjeet joko automaattisen (uusi) tai päivityksen (vanhaan) asennusta varten saat katsomalla:

Valitse levy-painiketta, aseta BenQ LCD Monitor CD-ROM asemaan ja valitse

• Näytön asentaminen uuteen tietokoneeseen sivulla 13.

•

Näytön asentaminen vanhaan tietokoneeseen sivulla 14.

• Jos tarvitset käyttäjänimen ja salasanan Windows-koneelle kirjautumiseen, sinun on kirjauduttava

koneelle ylläpitäjänä tai ylläpitäjien ryhmän jäsenenä, jotta voit asentaa näytön laiteohjain-ohjelmiston. Jos tietokone on liitetty verkkoon, jossa on turvallisuutta koskevia pääsyrajoituksia, verkkoasetukset saattavat estää ohjelmiston asennuksen.

• Ostetun mallin tarkastamiseksi katso spesifikaatiotarraa näytön takana.

12 BenQ-näytön kaikki hyödyt käyttöön
