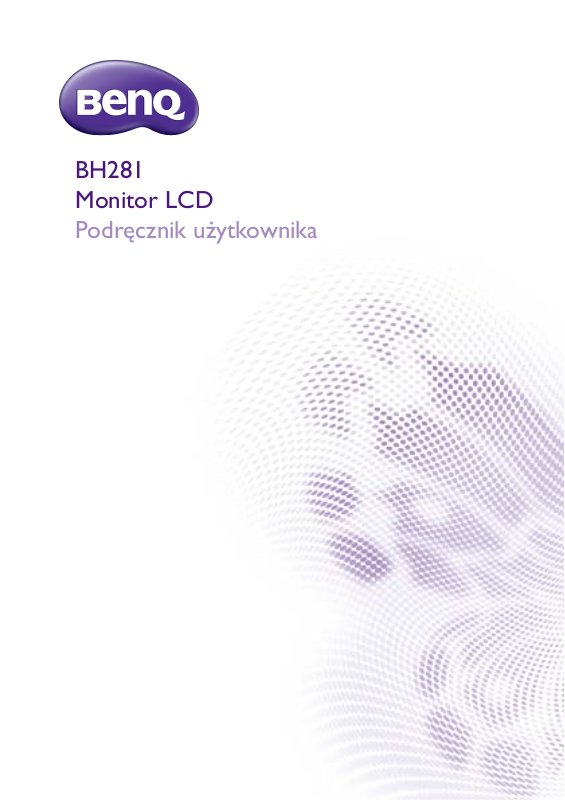

BenQ BH281 operation manual [pl]

BH281 Monitor LCD

Podręcznik użytkownika

Wyłączenie odpowiedzialności

BenQ Corporation nie składa żadnych oświadczeń ani gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu. BenQ Corporation zastrzega sobie prawo do aktualizowania tej publikacji i dokonywania zmian w jej treści bez konieczności powiadamiania o tym jakichkolwiek osób.

Prawa autorskie

Copyright 2017 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie, przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek język lub język programowania tej publikacji, w każdej formie i jakimikolwiek środkami elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi lub innymi jest zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation.

Spis treści i

Spis treści

Ostrzeżenia i zasady bezpieczeństwa.............................. 1

Ważne instrukcje bezpieczeństwa................................... 2

Uwagi dotyczące wyświetlacza LCD monitora ........................ 3

Zasady bezpieczeństwa dotyczące pilota................................... 3

BenQ ecoFACTS.............................................................................. 4

Zawartość opakowania....................................................... 5

Montaż monitora ................................................................. 6

Montaż monitora ............................................................................. 6

Elementy monitora i ich funkcje....................................... 8

Przedni panel .................................................................................... 8

Tylny panel ........................................................................................ 8

Panel dolny ....................................................................................... 8

Złącza wejściowe/wyjściowe ....................................................... 9

Pilot zdalnego sterowania........................................................... 10

Obsługa pilota................................................................................ 11

Podłączanie .......................................................................... 12

Podłączanie przewodów sygnałowych audio/wideo............. 12

Podłączanie źródeł cyfrowych.................................................... 13

Podłączanie wejścia RS-232C (port szeregowy).................... 14

Podłączanie zasilania..................................................................... 15

Instalacja uchwytu na zasilacz (opcjonalne akcesorium)...... 15

Podstawowa obsługa ......................................................... 16

Włączanie i wyłączanie monitora.............................................. 16

Przełączanie sygnałów wejścia ................................................... 16

Regulacja poziomu głośności...................................................... 16

Menu ekranowe ................................................................. 17

Schemat menu ekranowego ...................................................... 17

Operacje w obrębie menu ekranowego ................................. 18

Menu Picture (Obraz) ................................................................ 20

Menu Sound (Dźwięku) ............................................................. 21

Spis treściii

Menu Setup (Konfiguracji) .......................................................... 22

Menu Initial Setting (Ustawienia początkowe) ...................... 23

Menu System Information (Informacje o systemie) ............. 24

Obsługa systemu multimedialnego............................................ 25

Informacje o produkcie.................................................... 29

Specyfikacja..................................................................................... 29

Zgodność urządzenia USB .......................................................... 31

Wymiary ......................................................................................... 34

Obsługiwane rozdzielczości sygnałów wejściowych ............. 35

Wykrywanie i usuwanie usterek.................................... 36

7/26/17

Ostrzeżenia i zasady bezpieczeństwa 1

Ostrzeżenia i zasady bezpieczeństwa

TO U RZĄDZENIE WYMAGA UZIEMIENIA

W celu zapewnienia bezpieczeństwa działania trójbolcową wtyczkę można podłączać tylko do standardowego gniazda trójbolcowego ze sprawnym

Równoboczny trójkąt ostrzegawczy ze znakiem błyskawicy zakończonej strzałką przestrzega przed nieizolowanym „niebezpiecznym napięciem” wewnątrz urządzenia, które może być wystarczająco silne, aby stanowić zagrożenie pora elektrycznym.

Tr ó jk ąt równoboczny z wykrzyknikiem to symbol wskazujący, że dokumentacja dołączona do urządzenia zawiera ważne instrukcje dotyczące obsługi i konserwacji (serwisowania).

żenia prądem

uziemieniem za pośrednictwem normalnej instalacji budynku. Przedłużacze używane wraz z tym urządzeniem muszą być trzyżyłowe i prawid zapewnione było połączenie z uziemieniem. Niewłaściwie podłączone przedłużacze są częstą przyczyną śmiertelnych wypadków.

Prawidłowe działanie urządzenia nie oznacza, że gniazdo zasilania jest uziemione ani że instalacja jest całkowicie bezpieczna. Dla własnego bezpieczeństwa, w razie jakichkolwiek wątpliwości dotyczących skutecznego uziemienia gniazda zasilania, należy skonsultować się z wykwalifikowanym elektrykiem.

łowo podłączone, aby

• Należy zadbać o łatwość korzystania z wtyczki przewodu zasilania. Gniazdo zasilania powinno znajdować się blisko urządzenia i być łatwo dostępne. Aby całkowicie odłączyć urządzenie od instalacji zasilającej, należy wyjąć wtyczkę przewodu zasilania z gniazda.

• Nie należy umieszczać monitora na nierównej, nachylonej lub niestabilnej powierzchni (takiej jak wózek), ponieważ mogłoby to spowodować upadek i uszkodzenie monitora lub innych przedmiotów.

• Nie należy ustawiać monitora w pobliżu wody, na przykład w salonie spa lub przy basenie, ani w miejscu, w którym ekran byłby narażony na ochlapywanie lub opryskiwanie, na przykład przy otwartym oknie, przez które może dostawać się woda.

• Nie należy montować monitora w zamkniętej przestrzeni bez odpowiedniej wentylacji i obiegu powietrza, np. w zamkniętej szafce. Wokół monitora należy pozostawić odpowiednią ilość miejsca, aby umożliwić rozpraszanie ciepł wolno zasłaniać żadnych otworów ani wywietrzników monitora. Przegrzanie może skutkować rozmaitymi zagrożeniami i porażeniem prądem elektrycznym.

• Monitor powinien być instalowany wyłącznie przez wykwalifikowanego technika. Nieprawidłowa instalacja monitora może doprowadzić do obrażeń ciała i szkód na osobach, a także uszkodzenia samego monitora. Aby zapewnić najlepsze warunki robocze, należy regularnie sprawdzać instalację i poddawać monitor okresowej konserwacji.

a z wnętrza urządzenia. Nie

Ostrzeżenia i zasady bezpieczeństwa2

• Do montażu monitora należy używać wyłącznie akcesoriów zatwierdzonych lub zalecanych przez producenta. W przypadku użycia niewłaściwych akcesoriów monitor może spaść, doprowadzając do poważnych obrażeń ciała. Należy się upewnić, że powierzchnia montażowa oraz punkty mocowań są wystarczająco wytrzymałe, aby utrzymały ciężar monitora.

• Aby zmniejszyć ryzyko porażenia prądem elektrycznym, nie należy zdejmować pokryw. Żadna ze znajdujących się wewnątrz urządzenia części nie jest przeznaczona do samodzielnego serwisowania. Naprawę należy zlecać wykwalifikowanym technikom serwisowym.

• Aby zapobiec obrażeniom ciała, przed rozpoczęciem użytkowania należy przymocować monitor lub zamontować nogi.

Ważne instrukcje bezpieczeństwa

1. Przeczytaj te instrukcje.

2. Zachowaj te instrukcje.

3. Przestrzegaj wszystkich ostrzeżeń.

4. Przestrzegaj wszystkich instrukcji.

5. Nie używaj tego urządzenia w pobliżu wody.

6. Czyść tylko przy użyciu suchej szmatki.

7. Nie zasłaniaj żadnych otworów wentylacyjnych. Zainstaluj zgodnie z instrukcjami

producenta.

8. Nie instaluj w pobliżu źródeł ciepła, takich jak grzejniki, wloty ciepłego powietrza,

piece i inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.

9. Nie usuwaj zabezpieczeń z wtyczki polaryzowanej lub wtyczki z uziemieniem.

Wtyczka polaryzowana ma dwa płaskie bolce, z których jeden jest szerszy. Wtyczka z uziemieniem ma dwa bolce i gniazdo na bolec uziemiający. Gniazdo na bolec uziemiający stanowi zabezpieczenie. Jeśli dostarczona wtyczka nie pasuje do gniazda, skonsultuj się z elektrykiem w celu wymiany przestarzałego gniazda.

10. Zabezpiecz przewód zasilania tak, aby nie był przydeptywany ani ściskany. Szczególną

uwagę zwróć na wtyczki, rozgałęźniki i miejsce, w którym przewód wychodzi z urządzenia.

11. Używaj wyłącznie przystawek/akcesoriów zatwierdzonych przez producenta.

12. Używaj wyłącznie wózków, nóg, statywów, uchwytów i stolików

zatwierdzonych przez producenta lub sprzedawanych wraz z urządzeniem. W przypadku używania wózka zachowaj ostrożność podczas przemieszczania go wraz z urządzeniem, aby uniknąć spowodowanych jego wywróceniem.

13. W czasie burzy z wyładowaniami atmosferycznymi lub w przypadku nieużywania

urządzenia przez dłuższy czas odłącz je od zasilania.

14. Wszystkie prace serwisowe zlecaj wykwalifikowanym technikom serwisowym. W

przypadku uszkodzenia urządzenia w jakikolwiek sposób, np. w razie uszkodzenia przewodu zasilania lub wtyczki, rozlania płynu lub dostania się przedmiotów do urządzenia, wystawienia urządzenia na działanie deszczu lub wilgoci, nieprawidłowości w działaniu lub upadku urządzenia, należy oddać urządzenie do serwisu.

obrażeń

Ostrzeżenia i zasady bezpieczeństwa 3

Uwagi dotyczące wyświetlacza LCD monitora

• Wyświetlacz ciekłokrystaliczny (LCD) tego monitora ma bardzo cienką szybę zabezpieczającą, podatną na zarysowania i pęknięcia na skutek uderzania lub nacisku. Nadmierne naciskanie lub ekstremalne temperatury mogą także spowodować uszkodzenie ciekłych kryształów. Podczas obsługi należy zachować ostrożność.

• Czas reakcji i jasność wyświetlacza LCD mogą się różnić w zależności od temperatury otoczenia.

• Należy unikać narażania monitora na bezpośrednie światło słoneczne oraz umieszczania w miejscach, w których na ekran LCD mogłoby być skierowane światło słoneczne lub światło punktowe, ponieważ wytwarzane wówczas ciepło może doprowadzić do uszkodzenia ekranu i zewnętrznej obudowy monitora. Ponadto jasne oglądanie obrazu na ekranie.

• Ekran LCD składa się z pojedynczych pikseli tworzących obraz i jest produkowany zgodnie ze specyfikacją projektową. 99,9% tych pikseli działa prawidłowo, ale 0,01% z nich może się na stałe świecić (na czerwono, niebiesko lub zielono) lub być na stałe zgaszonych. Jest to ograniczenie techniczne technologii LCD i nie oznacza wady.

• Monitory LCD, podobnie jak plazmowe (PDP) i konwencjonalne monitory CRT (kineskopowe), są podatne na „wypalenie ekranu” lub „utrwalenie obrazu”, czyli pozostające na ekranie linie i cienie, których nie można usunąć. Aby zapobiec takim uszkodzeniom ekranu, należy unikać wyświetlania nieruchomych obrazów (takich jak menu ekranowe, logo stacji telewizyjnych, stałe/nieaktywne teksty lub ikony) przez okres dłuższy niż dwie godziny. Od czasu do czasu należy zmieniać format obrazu. Gdy tylko jest to możliwe, należy wypełniać obrazem cały ekran, eliminując czarne pasy. Należy unikać długotrwałego wyświetlania obrazów w formacie 4:3. W przeciwnym razie na ekranie mogą pozostawać widoczne znaki wypalenia w postaci dwóch pionowych linii. Uwaga: W niektórych sytuacjach na wewnętrznej stronie szyby może skroplić się para. Jest to naturalne zjawisko, które nie wpływa negatywnie na pracę monitora. Skroplona para zwykle znika po około 30 minutach normalnego użytkowania.

• Jeśli wymagane jest wyświetlanie nieruchomego obrazu, zalecane jest włączenie funkcji „Anti-Image Retention” (Zapobieganie retencji obrazu) w menu Initial Setting (Ustawienia początkowe).

światło utrudnia

Zasady bezpieczeństwa dotyczące pilota

• Nie należy umieszczać pilota w miejscach, w których panuje wysoka temperatura lub wilgotność, i należy unikać zbliżania go do ognia.

• Nie należy upuszczać pilota.

• Nie należy narażać pilota na kontakt z wodą lub wilgocią. Może to doprowadzić do usterki.

• Pomiędzy pilotem a czujnikiem sygnałów z pilota na urządzeniu nie mogą znajdować się żadne przedmioty.

• Jeśli pilot ma nie być używany przez dłuższy czas, należy wyjąć z niego baterie.

Ostrzeżenia i zasady bezpieczeństwa4

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key ecofriendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at http://

csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Zawartość opakowania 5

Zawartość opakowania

Otwórz opakowanie i sprawdź jego zawartość. W razie braku lub uszkodzenia któregoś z elementów skontaktuj się niezwłocznie z miejscem zakupu urządzenia.

Monitor LCD

Pilot zdalnego

sterowania

Instrukcja szybkiego

uruchomienia

• Typ przewodu zasilania może się różnić od pokazanego na ilustracji, w zależności od regionu

zakupu.

• Przed wyrzuceniem opakowania sprawdź, czy nie zostały w nim żadne akcesoria.

• Pozbywaj się materiałów, z których zrobione jest opakowanie, w sposób rozsądny. Karton możesz przeznaczyć na makulaturę. Można zatrzymać opakowanie (jeśli to możliwe) i wykorzystać je później, gdy zajdzie konieczność przewozu monitora.

• Nie pozostawiaj plastikowych worków w zasięgu małych dzieci lub niemowląt.

Przewód zasilania (Według regionu)

Karta gwarancyjna

(Według regionu)

Zasilacz Przewód HDMI

Uchwyt na zasilacz

(opcjonalny)

Montaż monitora6

100

*Typ śrub: M6

Grubość uchwytu naściennego

12 mm (0,47")

Monitor LCD

Montaż monitora

Monitor można przymocować do powierzchni pionowej za pomocą odpowiedniego uchwytu ściennego lub ustawić na powierzchni poziomej, na opcjonalnych nogach. Podczas montażu należy przestrzegać następujących zasad:

• W montażu monitora powinny uczestniczyć co najmniej dwie osoby dorosłe. Próba zamontowania monitora przez jedną osobę może być niebezpieczna i doprowadzić do obrażeń ciała.

• Zaleca się zlecenie montażu wykwalifikowanym technikom. Niewłaściwy montaż może spowodować spadnięcie monitora lub nieprawidłowe działanie.

Montaż monitora na ścianie

1. Umieść czysty, suchy i niestrzępiący się materiał na płaskiej, poziomej i wolnej

powierzchni. Materiał musi być większy niż ekran monitora.

2. Delikatnie połóż monitor na materiale ekranem LCD w dół.

3. Jeśli do monitora przymocowane są nogi, zdemontuj je.

4. Zlokalizuj otwory na śruby do

montażu ściennego na tylnej części monitora, jak pokazano na ilustracji.

100

5. Przymocuj uchwyt montażowy

do monitora, a następnie zamocuj monitor na ścianie zgodnie z instrukcjami dołączonymi do uchwytu. Śruba powinna być o co najmniej 12 mm dłuższa niż grubość uchwytu montażowego. Pamiętaj o odpowiednim dokręceniu i zabezpieczeniu wszystkich śrub. (Zalecany moment dokręcenia: 9 - 10 Kg•cm). Elementy montażowe powinny być na tyle wytrzymałe, aby uniosły ciężar monitora.

• Aby zapewnić prawidłową wentylację, należy zachować

10mm (0.39")

co najmniej 10 mm wolnego miejsca pomiędzy tylną pokrywą monitora a ścianą.

• W sprawie montażu naściennego zalecamy konsultację z

wykwalifikowanym technikiem. Producent nie ponosi odpowiedzialności za montaż niewykonany przez wykwalifikowanego technika.

• Gniazdo AC IN/OUT w przypadku obracania monitora

powinno znajdować się na spodzie urządzenia.

Montaż monitora 7

Elementy monitora i ich funkcje8

3 4 5 6

Elementy monitora i ich funkcje

Przedni panel

Tylny panel

Panel dolny

Nr Nazwa Opis

MENU Otwarcie lub zamknięcie menu ekranowego.

INPUT

• Wybór źródła sygnału wideo.

• Przejście do podmenu w menu ekranowym.

Elementy monitora i ich funkcje 9

456

12345

Wskaźnik zasilania/ czujnik sygnałów z pilota

/

Wskaźnik zasilania: Wskazuje stan pracy monitora:

• Świeci zielonym światłem, gdy monitor jest włączony.

• Świeci czerwonym światłem, gdy monitor jest wyłączony. Czujnik sygnałów z pilota: Odbiera sygnały poleceń z pilota. Klawisze skrótu do regulacji głośności dźwięku.

Przewijanie ustawień i opcji w menu ekranowym.

/ Przewijanie ustawień i opcji w menu ekranowym. Przycisk zasilania Służy do włączania i wyłączania monitora.

Złącza wejściowe/wyjściowe

Nr Nazwa Opis

DC IN

LINE IN Odbiór sygnałów audio z zewnętrznego urządzenia.

VGA

RS232 Odbiór sygnałów sterowania z komputera lub innego monitora.

HDMI

USB

Służy do podłączenia do gniazda sieciowego za pośrednictwem załączonego przewodu zasilania lub zasilacza.

Odbiór analogowych sygnałów RGB z zewnętrznego urządzenia (np. komputera).

Odbiór sygnałów HDMI z zewnętrznego urządzenia (np. odtwarzacza płyt Blu-ray).

Służy do podłączania napędu flash USB w celu aktualizacji oprogramowania.
