FP937s/FP937s Moniteur couleur LCD Panneau LCD 48,26 cm (19,0") Manuel de l’utilisateur
+
Bienvenue

Copyright

i

Limitation de responsabilité

ii
BenQ Corporation n'assure aucune représentation ou garantie, expresse ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d’apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.
Observez ces instructions de sécurité pour obtenir les meilleures performances et la plus grande longévité de votre moniteur
iii
Sécurité de l'alimentation électrique
• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez
votre équipement près d'une prise électrique facilement accessible.
• Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.
Entretien et nettoyage
iv
• Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aérosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation adéquat est en place.
• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.
v
Entretien
• N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.
2
i

Sommaire

Pour commencer ..................................................................................................................................5
Présentation du moniteur .................................................................................................................... 6
Vue avant........................................................................................................................................6
Vue arrière (1)................................................................................................................................6
Vue arrière (2) : emplacement des fiches et prises.......................................................................7
Installation matérielle du moniteur ....................................................................................................8
Installation logicielle du moniteur ....................................................................................................10
Sélection de la résolution d'affichage optimale ................................................................................. 14
Choix du taux de rafraîchissement correct .......................................................................................16
Optimisation de l'image .....................................................................................................................19
Réglage du moniteur ..........................................................................................................................20
Un coup d'œil au panneau de commande .................................................................................20
Mode Raccourci...........................................................................................................................20
Mode Menu Principal..................................................................................................................21
Dépannage ..........................................................................................................................................28
Foire aux questions (FAQ)..........................................................................................................28
Pour plus d'aide ...........................................................................................................................29
Modes de fonctionnement admis ...................................................................................................... 30
Spécifications ......................................................................................................................................31
3Sommaire
4 Sommaire

Pour commencer

1
Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.
Moniteur à cristaux liquides BenQ
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation
Câble d'interface D-sub
Câble des signaux :DVI- D (Optionelle)
2
0
0
.
3
0
0
9
L
.
P
3
5
/
:
N
5 Pour commencer

Présentation du moniteur

2

Vue avant

Vue arrière (1)

6 Présentation du moniteur
Vue arrière (2) : emplacement des fiches et prises
1. Prise jack d'alimentation en courant alternatif
3. Connecteur D-sub
2. Connecteur DVI-D (Optionelle)
7 Présentation du moniteur

Installation matérielle du moniteur

3
Vérifiez que l'alimentation de l'ordinateur et celle du moniteur sont coupées. Effectuez les étapes suivantes pour installer votre moniteur à cristaux liquides.
1. Connectez le câble D-sub au moniteur à cristaux liquides.
2. Connectez le câble DVI-D au moniteur à cristaux liquides.(Optionelle)
3. Connectez le cordon d'alimentation au moniteur à cristaux liquides.
8 Installation matérielle du moniteur
4. Connectez l'autre extrémité du câble d'interface au connecteur d'interface de l'ordinateur.
5. Branchez le cordon d'alimentation sur une prise CA.
9 Installation matérielle du moniteur

Installation logicielle du moniteur

4
Vous devez installer le pilote de moniteur correspondant à votre système d'exploitation.
Pour installer le pilote pour Windows 98, commencez la procédure à cette page.
Pour Windows 2000, allez à la page 11. Pour Windows ME, allez à la page 12. Pour Windows XP, allez à page 13.
Windows 98. Pour installer ou mettre à jour manuellement le pilote, procédez comme suit :

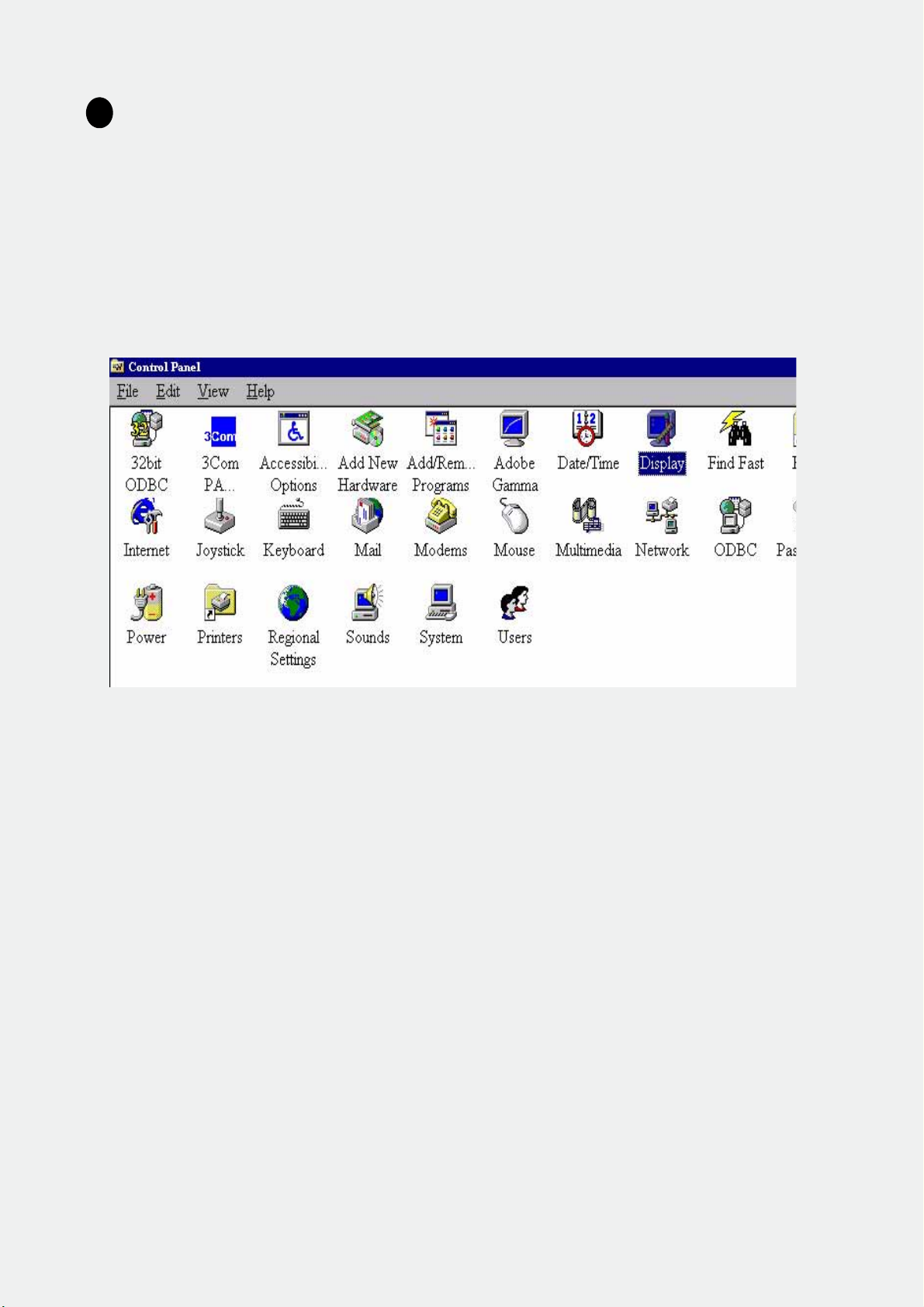

1. Ouvrez le panneau de configuration et double-cliquez sur l’icône « Display » (Affichage).

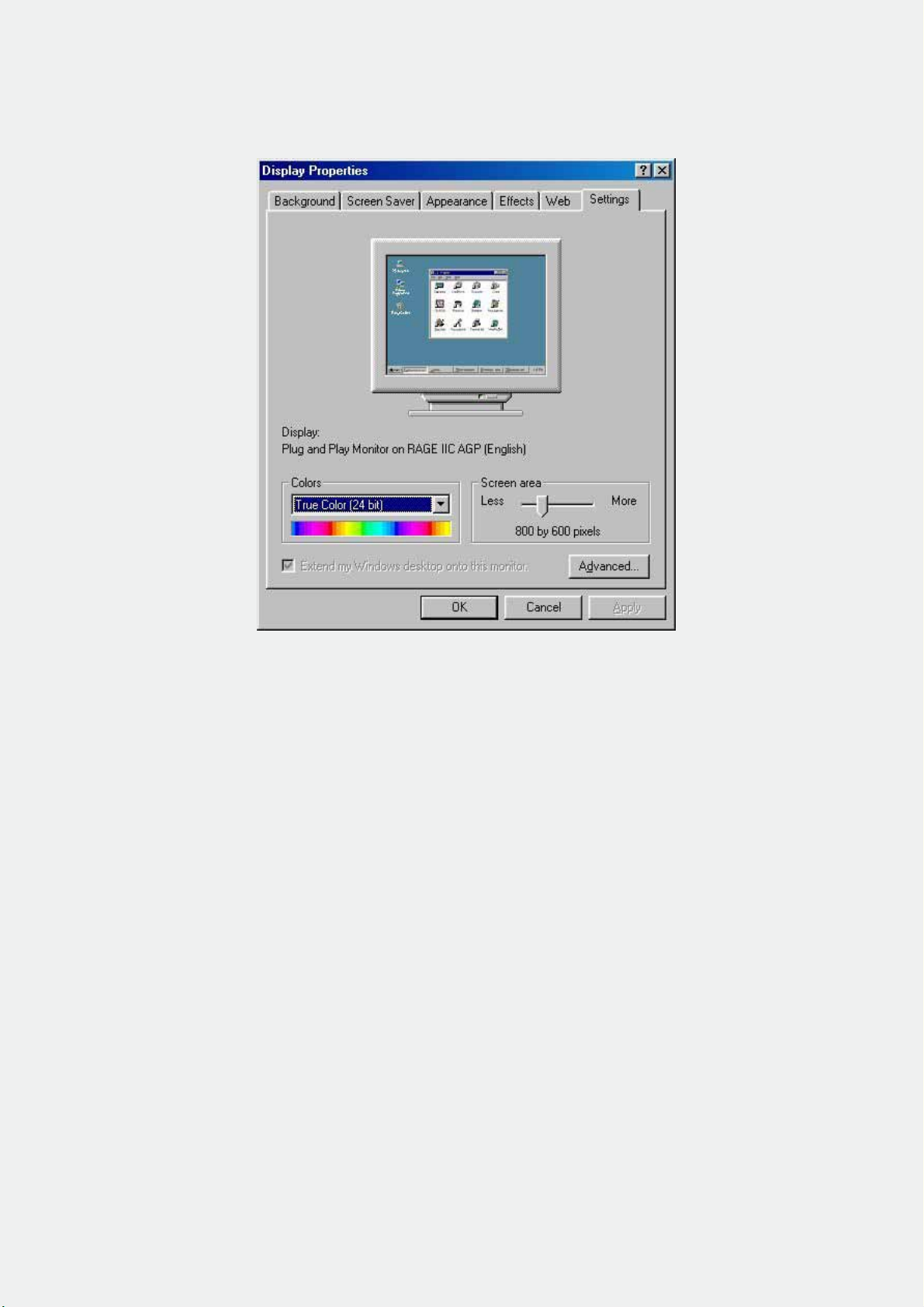

2. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings » (Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la fenêtre.
3. Sélectionnez l'onglet « Monitor » (Moniteur). Cliquez sur le bouton « Change » (Modifier) dans le coin supérieur droit de la fenêtre.
4. La boîte de dialogue « Update Device Driver Wizard » (Assistant mise à jour de pilote de périphérique) s'ouvre. Cliquez sur « Next » (Suivant) pour continuer.
5. Cliquez sur « Display a list of all drivers in a specific location, so you can select the driver you want. » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir installer le pilote de votre choix), puis cliquez sur « Next » (Suivant).
6. Cliquez ensuite sur le bouton « Have disk » (Disquette fournie) dans le coin inférieur droit. Une nouvelle fenêtre s'affiche. Choisissez le bouton « Browse » (Parcourir).
7. Insérez le CD fourni dans le lecteur de CD-ROM. Sélectionnez le lecteur de CD-ROM dans le menu déroulant.
8. En cliquant à nouveau sur « OK » dans la fenêtre suivante, vous accédez à la liste des périphériques compatibles. Sélectionnez « FP937s » dans la liste, puis cliquez à nouveau sur « Next » (Suivant).
9. La boîte de dialogue « Insert Disk » (Insérer la disquette) s'affiche. Cliquez sur « OK », puis sur « Skip File » (Ignorer le fichier).
10. Fermez la fenêtre « Update Device Driver Wizard » (Assistant de mise à jour du pilote) en cliquant sur « Finish » (Terminer) pour terminer l'installation.
10 Installation logicielle du moniteur
Windows 2000. La première fois que vous démarrez Windows avec un nouveau moniteur, le système le détecte et ouvre automatiquement la boîte de dialogue « Add New Hardware Wizard » (Assistant ajout de nouveau matériel). Suivez la procédure à partir de l’étape 4.
1. Insérez le CD-ROM « BenQ LCD Monitor » dans votre lecteur de CD-ROM.
2. Cliquez sur « Start » (Démarrer), puis sur « Settings » (Paramètres).
3. Ouvrez le « Control Panel » (Panneau de configuration) et double-cliquez sur l’icône « Display » (Affichage).
4. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings » (Paramètres). Cliquez sur le bouton « Advanced Properties » (Avancé) dans l'angle inférieur droit de la fenêtre.
5. Cliquez sur l’onglet « Monitor » (Moniteur) puis sur « Properties » (Propriétés).
6. Cliquez sur l’onglet « Driver » (Pilote), puis sur « Update Driver » (Mettre à jour le pilote).
7. La boîte de dialogue « Upgrade Device Driver Wizard » (Assistant de mise à jour de pilote de périphérique) s'ouvre. Cliquez sur « Next » (Suivant).
8. Cliquez sur « Display a list of the known drivers for this device so that I can choose a specific driver » (Afficher la liste des pilotes connus pour ce périphérique, afin de pouvoir choisir un pilote spécifique) puis sur « Next » (Suivant).
9. Dans la fenêtre suivante, cliquez sur « Have Disk » (Disquette fournie). La fenêtre « Install From Disk » (Installer à partir d'une disquette) s'affiche. Cliquez sur « Browse » (Parcourir) pour accéder à la fenêtre , the « Located File » (Localiser le fichier).
10. Faites défiler la liste, sélectionnez votre lecteur de CD-ROM et cliquez sur « Next » (Suivant).
11. Dans la liste de dossiers du CD-ROM, sélectionnez le dossier « Drivers » (Pilotes). Cliquez alors deux fois sur « Open » (Ouvrir), puis sur « OK ». Une nouvelle fenêtre s'affiche. Sélectionnez-y votre Mode LCD (FP937s) dans la liste, puis cliquez deux fois sur « Next » (Suivant).
12. Les nouveaux pilotes sont à présent installés sur l’ordinateur.
11 Installation logicielle du moniteur
Windows ME. Pour installer ou mettre à jour manuellement le pilote, procédez comme suit :
1. Cliquez sur « Start » (Démarrer), « Settings » (Paramètres) et « Control Panel » (Panneau de configuration), puis double-cliquez sur « Display » (Affichage).
2. Dans la fenêtre des propriétés de l'affichage, cliquez sur l'onglet « Settings » (Paramètres), puis sur « Advanced... » (Avancé...).
3. Cliquez sur l'onglet « Monitor » (Moniteur), puis sur « Change » (Modifier).
4. La boîte de dialogue « Update Device Driver Wizard » (Assistant de mise à jour du pilote de périphérique) s'affiche. Sélectionnez « Specify the location of the driver (Advanced) » (Spécifier l'emplacement du pilote (avancé)), puis cliquez sur « Next » (Suivant).
5. Choisissez « Display a list of all the drivers in a specific location, so you can select the driver you want » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir installer le pilote de votre choix) et cliquez sur « Next » (Suivant).
6. Choisissez « Monitor » (Moniteur) dans la liste puis cliquez sur « Next » (Suivant).
7. Choisissez « Display a list of all the drivers in a specific location, so you can select the driver you want » (Afficher une liste de tous les pilotes situés dans un emplacement précis, afin de pouvoir installer le pilote de votre choix).
8. Cliquez sur « Have Disk » (Disquette fournie) puis sur « Browse... » (Parcourir...).
9. Insérez le CD BenQ LCD Monitor dans votre lecteur de CD-ROM et tapez d:\ (modifiez la lettre du lecteur si votre lecteur de CD-ROM n'est pas le lecteur D). Entrez le chemin d'accès au dossier « Drivers » (Pilotes). Cliquez sur « OK ».
10. Cliquez sur « OK » dans la fenêtre « Install From Disk » (Installer à partir d'une disquette). La boîte de dialogue « Update Device Driver Wizard » (Assistant mise à jour de pilote de périphérique) s'affiche. Choisissez le modèle dans la liste, puis cliquez sur « Next » (Suivant).
11. Cliquez sur « Next » (Suivant).
12. Cliquez sur « Finish » (Terminer) pour terminer l'installation.
12 Installation logicielle du moniteur
Windows XP®.
1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur « Properties » (Propriétés). Cliquez ensuite sur l'onglet « Settings » (Paramètres), puis sur le bouton « Advanced » (Avancé). Une petite fenêtre s'affiche. Cliquez sur l'onglet « Monitor » (Moniteur), puis sur « Properties » (Propriétés).
2. Cliquez sur l’onglet « Driver » (Pilote), puis sur « Update Driver… » (Mettre à jour le pilote).
3. La fenêtre « Hardware Update Wizard » (Assistant de mise à jour du matériel) s'affiche. Cliquez sur « Next » (Suivant).
4. Cliquez sur « Don’t search. I will choose the driver to install » (Ne pas rechercher. Choisir le pilote à installer manuellement). Ensuite, cliquez sur « Next » (Suivant).
5. Dans la fenêtre suivante, cliquez sur « Have Disk… » (Disquette fournie). La fenêtre « Install From Disk » (Installer à partir d'une disquette) s'affiche. Cliquez sur « Browse » (Parcourir). La fenêtre « Locate File » (Localiser fichier) s'affiche.
6. Sélectionnez le pilote, puis cliquez sur « Next » (Suivant).
7. Les nouveaux pilotes sont à présent installés sur l’ordinateur. Cliquez sur « Finish » (Terminer) pour quitter le programme d'installation.
13 Installation logicielle du moniteur
5

Sélection de la résolution d'affichage optimale

Pour des raisons spécifiques à la technologie de l'affichage à cristaux liquides (LC), la résolution de l'image est toujours fixe. Vous obtenez la meilleure image sur votre FP937s/FP937s+ à une
résolution de 1 280 x 1 024. Ce réglage est appelé « Résolution native » ou résolution maximale, et correspond à l'image la plus nette. Les résolutions moins élevées sont affichées en plein écran par le biais d’un circuit d’interpolation. Toutefois, les résolutions interpolées peuvent présenter des imperfections. Pour bénéficier de tous les avantages de la technologie LCD, vous devez utiliser la résolution native. Sous Windows 98/2000/ME ou XP, vous pouvez modifier la résolution d'image en procédant comme suit :
1. Double-cliquez sur l’icône « Display » (Affichage) du « Control Panel » (Panneau de configuration).
2. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings » (Paramètres). Vous pouvez modifier la résolution en déplaçant la glissière dans la partie droite de la fenêtre.
14 Sélection de la résolution d'affichage optimale
3. Sélectionnez une résolution de 1 280 x 1 024. Ensuite, cliquez sur « Apply » (Appliquer).
4. Dans les fenêtres qui s’affichent ensuite, cliquez successivement sur « OK » et « Ye s » (Oui).
5. Vous pouvez à présent fermer la fenêtre « Display Properties » (Propriétés d'affichage).
15 Sélection de la résolution d'affichage optimale
6

Choix du taux de rafraîchissement correct

En utilisant un moniteur à cristaux liquides, vous n'avez pas à sélectionner le taux de rafraîchisse­ment le plus élevé possible, car l'affichage à cristaux liquide ne présente jamais de scintillement. Vous obtiendrez les meilleurs résultats en utilisant les réglages d'usine préconfigurés sur votre ordinateur. Vous trouverez plus loin dans ce guide de l'utilisateur un tableau reprenant les config­urations d'usine. Pour la résolution native de 1 280 x 1 024, vous avez le choix entre des fréquences de rafraîchissement de 60, 70 et 75 Hertz (mais pas 72 Hz) . Sous Windows 98/2000/ME/XP, vous pouvez modifier la fréquence de rafraîchissement en procédant comme suit :
1. Double-cliquez sur l’icône « Display » (Affichage) du « Control Panel » (Panneau de configuration).
16 Choix du taux de rafraîchissement correct
2. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings » (Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la fenêtre.
17 Choix du taux de rafraîchissement correct
3. Sélectionnez l'onglet « Adapter » (Carte). La fréquence de rafraîchissement est indiquée en bas de la fenêtre, au centre.
4. Choisissez une fréquence figurant au tableau des modes d’usine donné dans ce manuel de l’utilisateur, et sélectionnez la fréquence correspondante dans la zone de sélection de la fréquence.
5. Dans les fenêtres qui s’affichent ensuite, cliquez successivement sur « Change » (Appliquer), « OK » et « Ye s » (Oui).
6. Vous pouvez à présent fermer la fenêtre « Display Properties » (Propriétés d'affichage).
18 Choix du taux de rafraîchissement correct
7

Optimisation de l'image

La manière la plus simple d’obtenir un affichage optimal consiste à utiliser la fonction Appuyez sur la touche « moniteur.
Si le résultat ne vous convient pas, vous pouvez régler l’image manuellement.
1. Exécutez le programme de test auto.exe à partir du CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser n'importe quelle image, par exemple le bureau de votre système d'exploitation. Toutefois, nous vous recommandons d'utiliser le programme auto.exe. Lorsque vous exécutez le programme auto.exe, un motif de test s'affiche.
2. Appuyez sur la touche « Enter » (Entrée) du panneau de commande pour accéder au menu OSD.
3. Si vous observez un brouillage vertical, appuyez sur la touche W ou X pour sélectionner le menu « Géométrie », puis appuyez sur la touche « Enter » (Entrée). Ensuite, appuyez sur la touche W ou
iKey
» du panneau de commande pour régler automatiquement le
iKey
.
X pour sélectionner « Fréq. horloge ». Appuyez à nouveau sur la touche « Enter » (Entrée).
Appuyez à présent sur la touche W ou X pour régler le moniteur jusqu'à ce que le brouillage disparaisse.
4. Si vous observez un brouillage horizontal, appuyez sur la touche W ou X pour sélectionner le menu « Géométrie », puis appuyez sur la touche « Enter » (Entrée). Ensuite, appuyez sur la touche
W ou X pour sélectionner « Phase ». Appuyez à nouveau sur la touche « Enter » (Entrée).
Appuyez à présent sur la touche W ou X pour régler le moniteur jusqu'à ce que le brouillage disparaisse.
Pour que la fonction « Si la fonction « (AUCUN MODE PRÉDÉFINI) s'affiche sur l'OSD, cela signifie que vous n'utilisez pas l'un des modes admis. Réglez votre ordinateur de façon à utiliser l'un des modes admis. Vous trouverez une liste des modes admis dans ce manuel.
iKey»
iKey
» fonctionne correctement, vous devez utiliser l'un des modes admis.
ne fonctionne pas correctement et que le message « NON PRESET MODE »
19 Optimisation de l'image
8

Réglage du moniteur

Un coup d'œil au panneau de commande

Le panneau comprend 6 touches : « mise sous tension. Ces touches sont décrites ci-dessous.
1. « Power » (Tension) : cette touche permet de mettre en marche ou d'arrêter le moniteur.
2. «
iKey
» : permet le réglage automatique de la position verticale, de la phase, de la position
horizontale et de la fréquence d’horloge des pixels.
3. « Exit » (Quitter) : pour revenir au menu précédent ou quitter l'OSD.
4. « Enter » (entrée) : pour activer l'OSD, accéder à un sous-menu, sélectionner des éléments ou confirmer votre sélection. Cette touche est également un raccourci pour activer le verrouillage de l'OSD.
5. W (flèche gauche) : pour aller à gauche / réduire un réglage. La touche gauche est une touche de raccourci pour le réglage du contraste.
X (flèche droite) : pour aller à droite / augmenter un réglage. La touche droite est une touche de
6. raccourci pour le réglage de la luminosité.
iKey
», « Exit », « Enter », « < » et « > », ainsi qu'une touche de

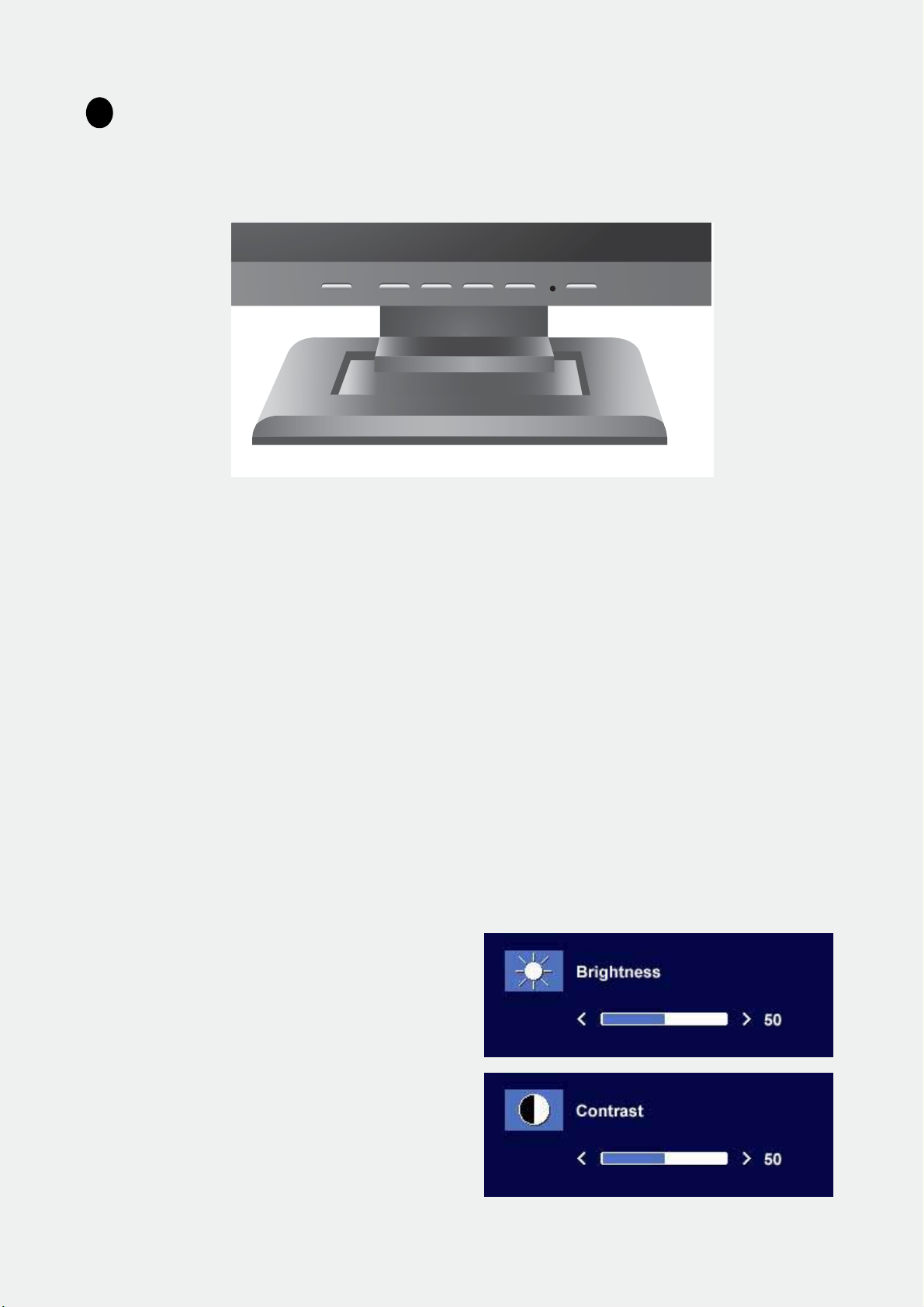

Mode Raccourci

Raccourcis pour le réglage de la luminosité et du contraste
Appuyez sur X pour accéder au menu Luminosité, appuyez sur la touche W ou X
pour régler la luminosité, puis appuyez sur « Exit » (Quitter) pour quitter l'OSD.
Appuyez sur Contraste, appuyez sur la touche W ou X pour
régler le contraste, puis appuyez sur « Exit » (Quitter) pour quitter l'OSD.
20 Réglage du moniteur
W pour accéder au menu

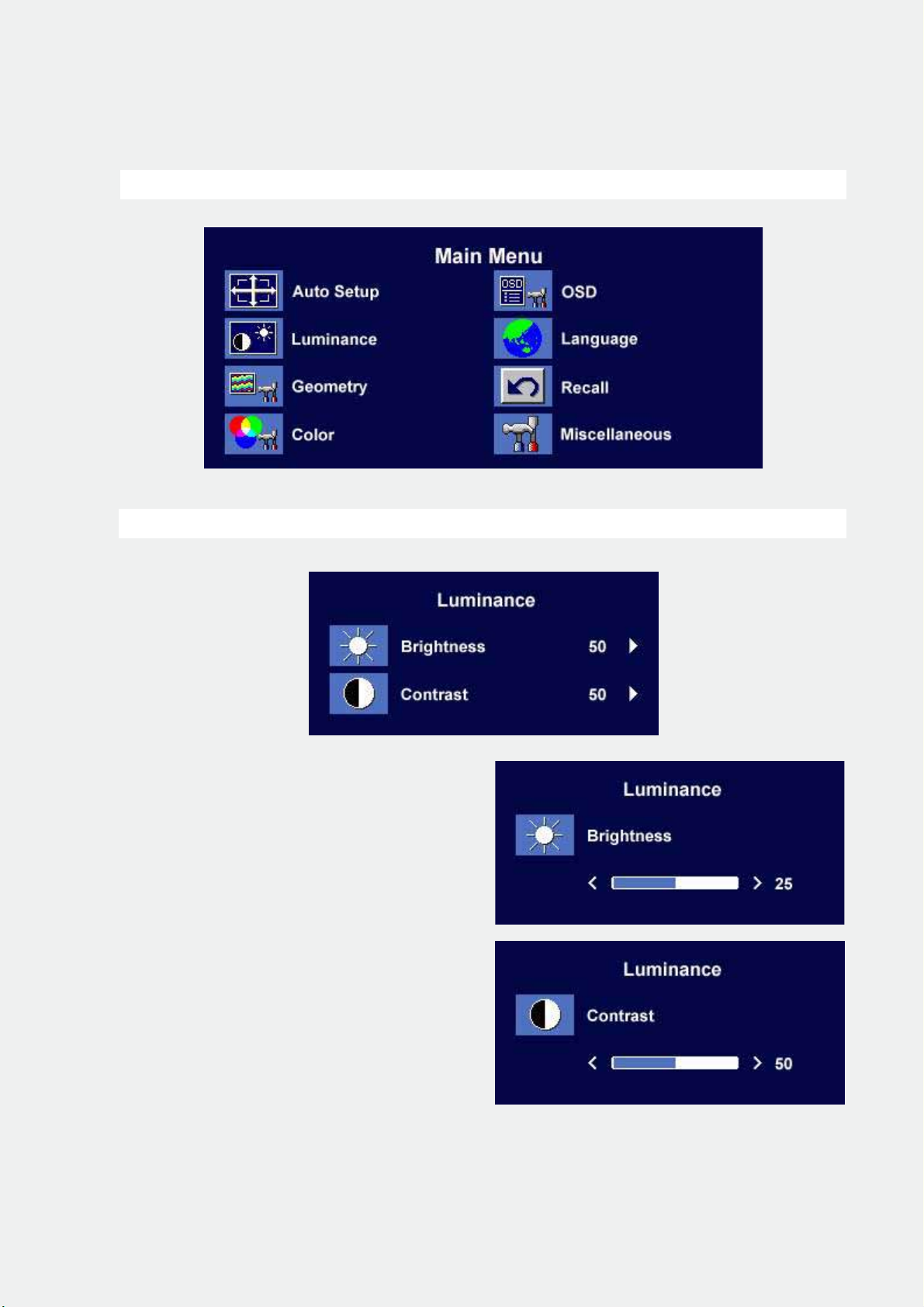

Mode Menu Principal

Fonctions de contrôle disponibles dans le Menu principal
Menu principal
Sous-menu Luminescence
Appuyez sur la touche W ou X pour régler la Luminosité, puis sur « Exit » (Quitter) pour
revenir au menu précédent.
Appuyez sur la touche W ou X pour régler le Contraste, puis sur « Exit » (Quitter) pour
revenir au menu précédent.
21 Réglage du moniteur

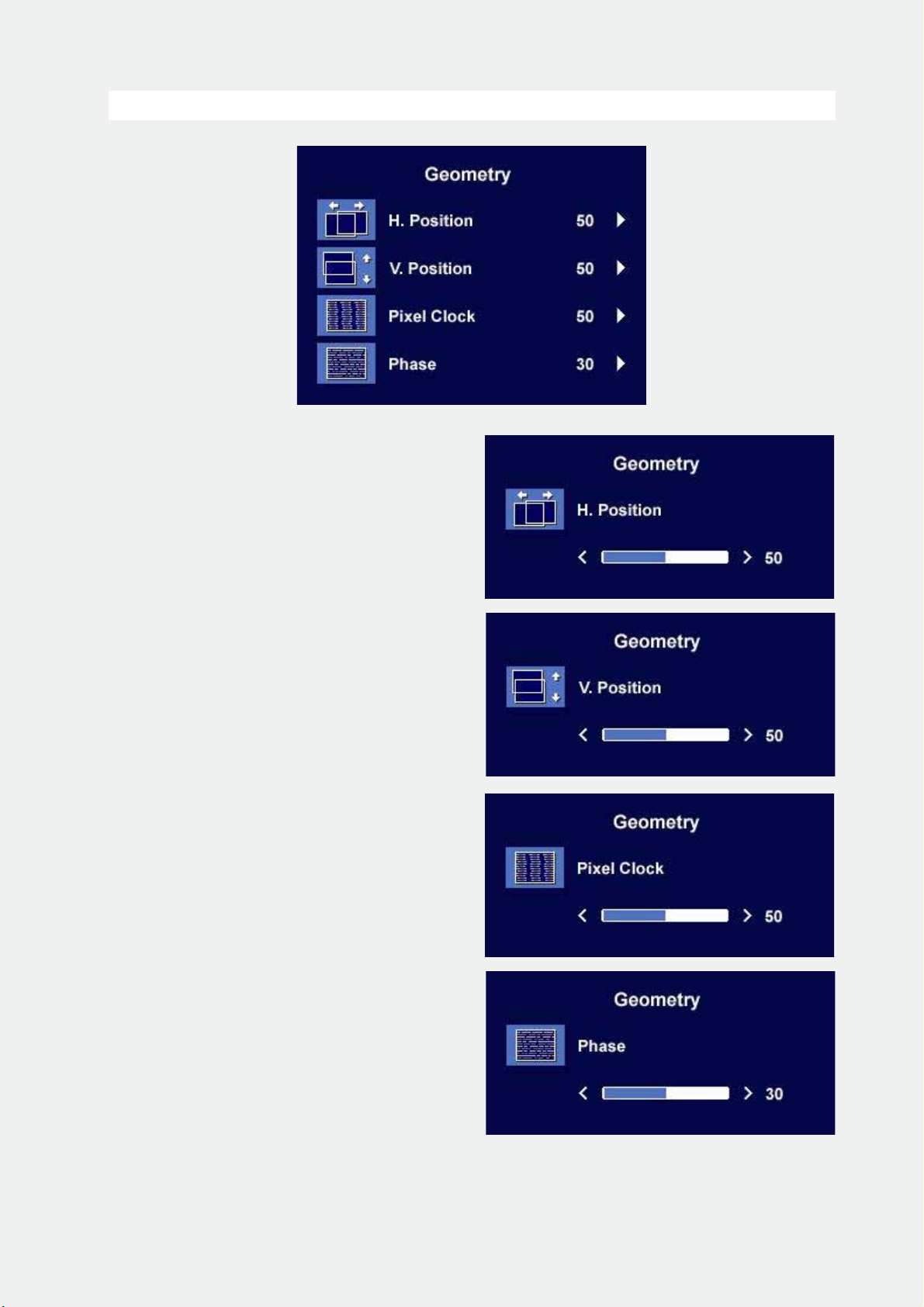

Sous-menu Géométrie
Appuyez sur la touche
W ou X pour régler la
Position horizontale, puis sur « Exit » (Quitter) pour revenir au menu précédent.
Appuyez sur la touche
W ou X pour régler la
Position verticale, puis sur « Exit » (Quitter) pour revenir au menu précédent.
Appuyez sur la touche W ou X pour régler la Fréquence d'horloge, puis sur « Exit » (Quitter)
pour revenir au menu précédent.
Appuyez sur la touche W ou X pour régler la Phase, puis sur « Exit » (Quitter) pour revenir
au menu précédent.
22 Réglage du moniteur

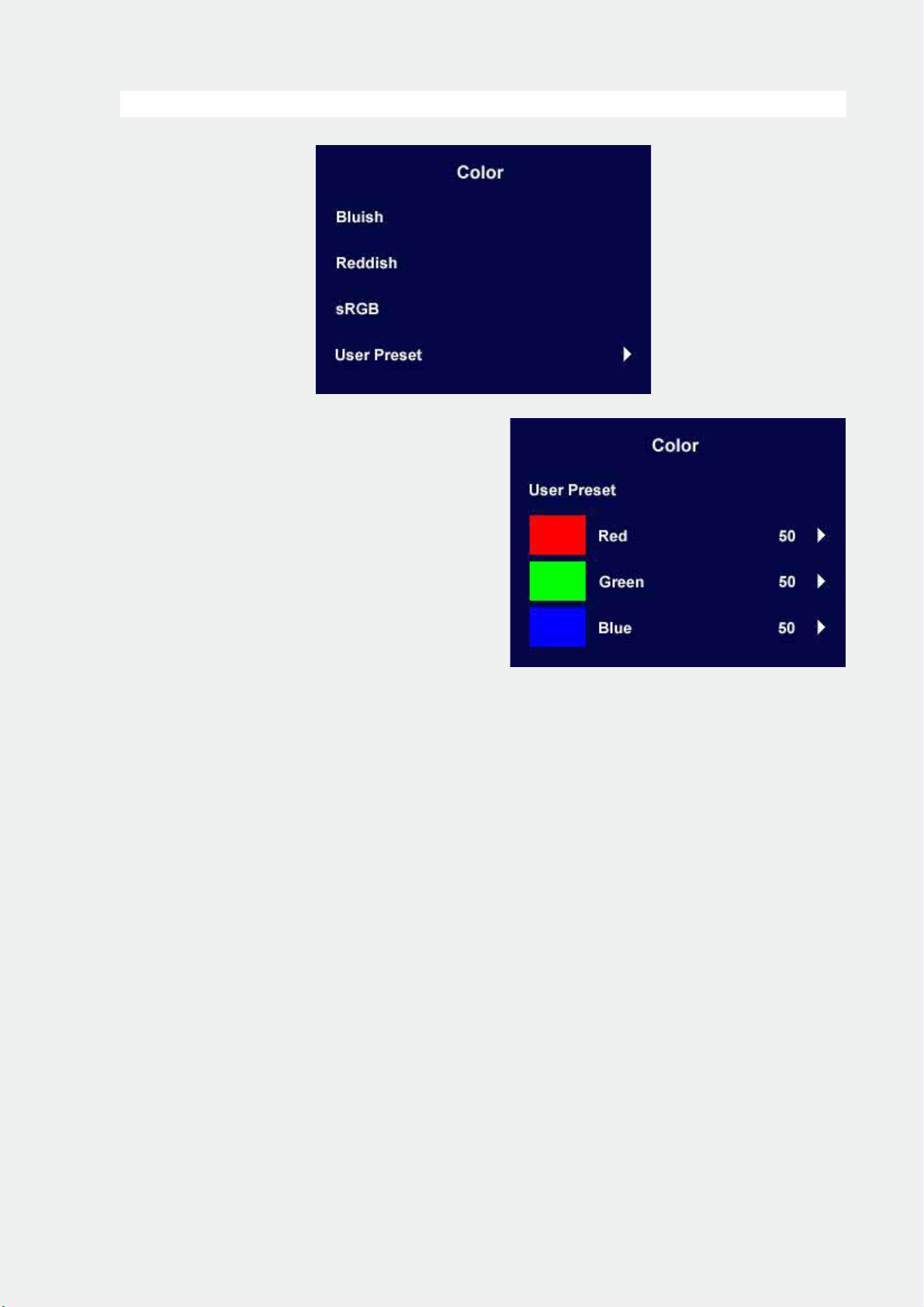

Sous-menu Couleur
Réglage prédéfini par l'utilisateur :
L'utilisateur peut régler l'équilibre des couleurs sur le dosage de Rouge, Vert et Bleu de son choix.
23 Réglage du moniteur

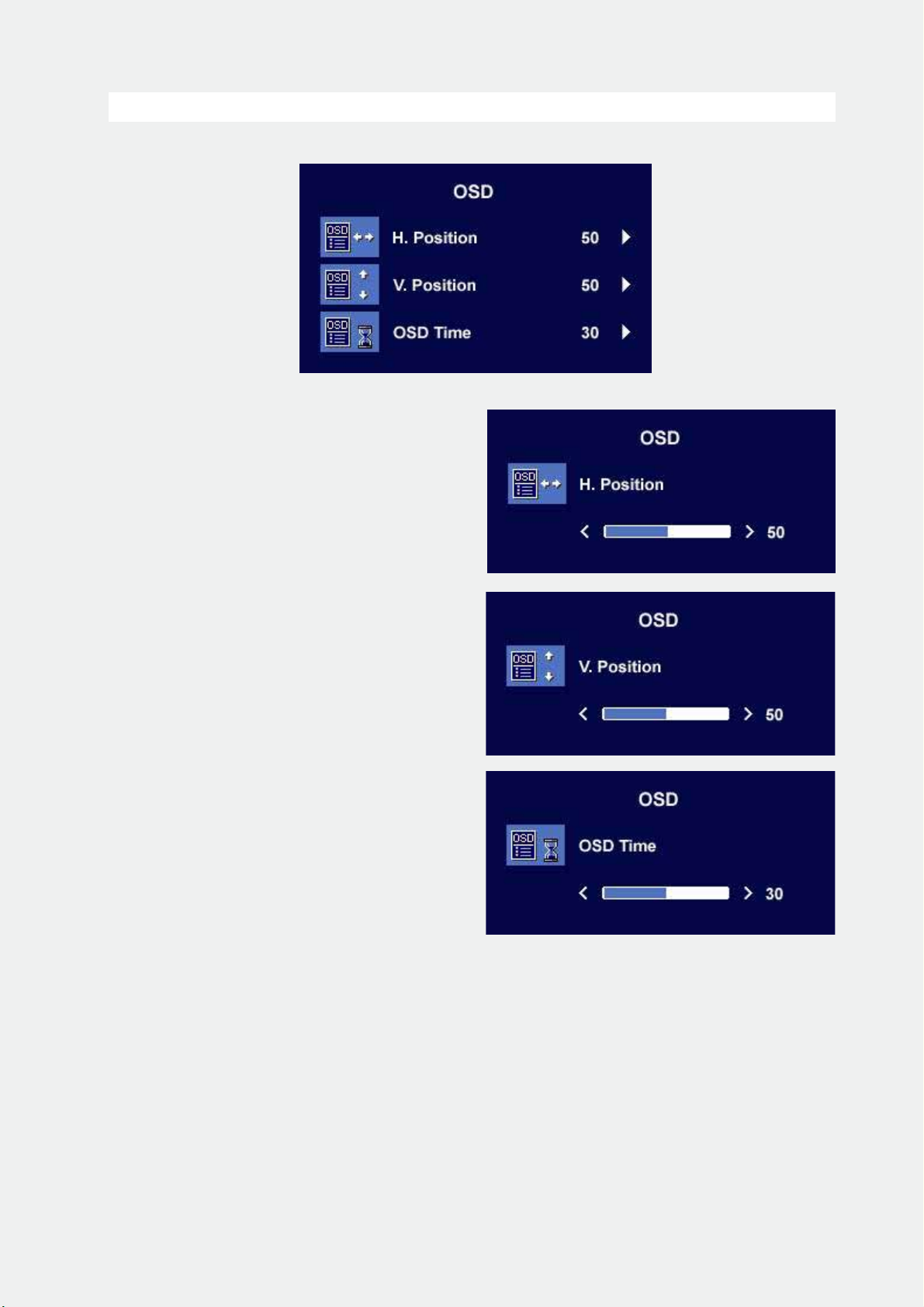

Sous-menu OSD
Appuyez sur la touche W ou X pour régler la Position horizontale de l'OSD, puis sur « Exit »
(Quitter) pour revenir au menu précédent.
Appuyez sur la touche W ou X pour régler la Position verticale de l'OSD, puis sur « Exit »
(Quitter) pour revenir au menu précédent.
Appuyez sur la touche W ou X pour régler la durée d'affichage de l'OSD, puis sur « Exit »
(Quitter) pour revenir au menu précédent.
24 Réglage du moniteur

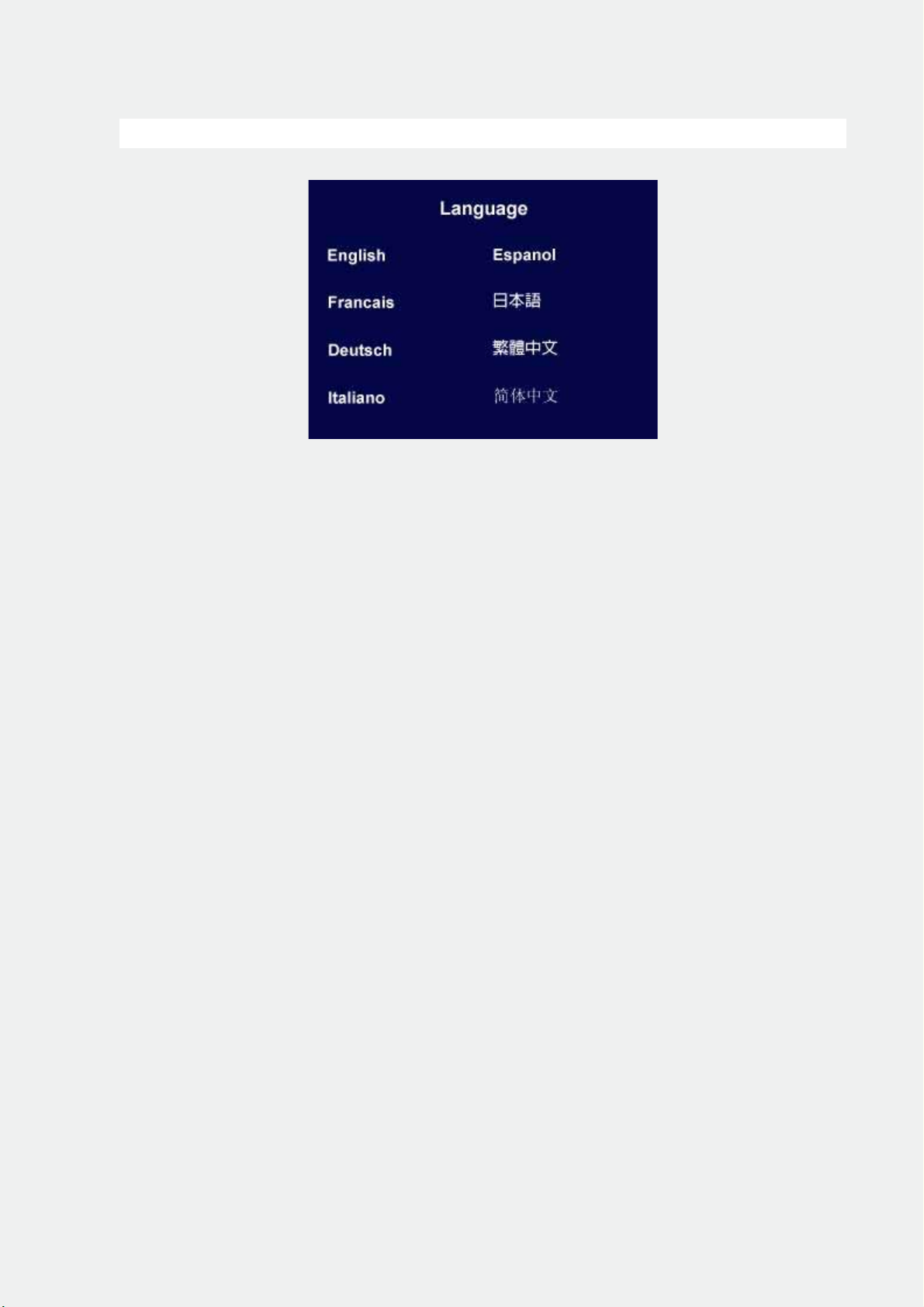

Sous-menu Langues
25 Réglage du moniteur
Sous-menu Rappel
Appuyez sur la touche W ou X pour sélectionner Paramètres de position, puis rappelez les réglages d'usine en appuyant sur « Enter » (Entrée) ou appuyez sur « Exit » (Quitter) pour revenir au menu précédent.
Appuyez sur la touche
W ou X pour
sélectionner Paramètres de couleur, puis rappelez les réglages d'usine en appuyant sur « Enter » (Entrée) ou appuyez sur « Exit » (Quitter) pour revenir au menu précédent.
Appuyez sur la touche W ou X pour sélectionner Tous les paramètres, puis rappelez
les réglages d'usine en appuyant sur « Enter » (Entrée) ou appuyez sur « Exit » (Quitter) pour revenir au menu précédent.
26 Réglage du moniteur
Sous-menu Divers
Priorité d'entrée :
Pour sélectionner un signal d'entrée D-sub (analogique) ou DVI (numérique).
Netteté : Appuyez sur la touche W ou X pour régler la
Netteté.
Informations concernant l'image.
27 Réglage du moniteur
9

Dépannage

Foire aux questions (FAQ)

L’image est floue :
Reportez-vous aux instructions de la section Sélection de la résolution d'affic hage optimale pour
sélectionner la résolution et la fréquence de rafraîchissement appropriée s.
Utilisez-vous un câble d’extension VGA ?
Effectuez un test après avoir retiré le câble d’extension. L’image est-elle à présent correctement mise au point ? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section Choix du taux de rafraîchissement correct. Lorsqu'on utilise un câble d'extension, il est normal que l'image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le câble. Vous pouvez réduire ces pertes en employant un câble d’extension doté d’une meilleure conductivité ou un amplificateur intégré.
L’image n’est-elle floue qu’à une résolution inférieure à la résolution native (maximale) ?
Reportez-vous à la section Sélection de la résolution d'affichage optimale. Sélectionnez la résolution native.
Des erreurs de pixels sont visibles :
Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs
pixels sont toujours rouges, verts, bleus ou d’une autre couleur.
• Nettoyez l’écran LCD.
• Mettez sous tension puis hors tension.
• Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un défaut naturel se pro-
duisant dans la technologie LCD.
Les couleurs de l’image ne sont pas correctes.
L’image présente une teinte jaunâtre, bleutée ou rosée.
Sur le moniteur, appuyez sur la touche « Enter » (Entrée), puis sur la touche W ou X pour aller à l'icône « Rappel ». Ensuite, appuyez sur la touche « Enter » (Entrée) pour accéder au sous-menu « Rappel ». Appuyez sur la touche
W ou X pour sélectionner « Paramètres de couleur ». Dans le
sous-menu « Paramètres de couleurs », sélectionnez « Oui », puis appuyez sur la touche « Enter » (Entrée) pour rappeler les paramètres d'usine. Si l’image n’est toujours pas correcte et que la couleur de l’OSD est elle aussi anormale, l’une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée ou cassée, contactez votre revendeur.
Aucune image n’est visible :
Le témoin de l’écran est-il de couleur verte ?
Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le
28 Dépannage
paramétrage en sélectionnant un mode d'affichage admis. Reportez-vous à la section « Modes de fonctionnement admis ».
Le témoin de l’écran est-il de couleur orange ?
Si le témoin LED est allumé en orange, le mode d’économie d’énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée ou cassée, contactez votre revendeur.
Le témoin de l’écran est-il éteint ?
Contrôlez la prise secteur, l’alimentation électrique externe et l’interrupteur de mise sous tension.
L’image est déformée, clignote ou scintille :
Reportez-vous aux instructions de la section Sélection de la résolution d'affichage optimale pour
sélectionner la résolution et la fréquence de rafraîchissement appropriées.
L’image es t déplacée dans une direction déterminée :
Reportez-vous aux instructions de la section Sélection de la résolution d'affichage optimale pour
sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Pour plus d'aide

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : Support@BenQ.com
29 Dépannage
1
1
10

Modes de fonctionnement admis

Données en entrée
Résolution Fréquence
horizontale (KHz)
640 x 350 31,47 (P) 70,08 (N) 25,17 DOS 720 x 400 31,47 (N) 70,08 (P) 28,32 DOS 640 x 480 31,47 (N) 60,00 (N) 25,18 DOS 640 x 480 37,86 (N) 72,80 (N) 31,50 VESA 640 x 480 37,50 (N) 75,00 (N) 31,50 VESA 800 x 600 35,16 (P) 56,25 (P) 36,00 VESA 800 x 600 37,88 (P) 60,32 (P) 40,00 VESA 800 x 600 48,08 (P) 72,19 (P) 50,00 VESA 800 x 600 46,87 (P) 75,00 (P) 49,50 VESA 1 024 x 768 48,36 (N) 60,00 (N) 65,00 VESA 1 024 x 768 56,48 (N) 70,10 (N) 75,00 VESA 1 024 x 768 60,02 (P) 75,00 (P) 78,75 VESA 1152 x 864 67,50 (P) 75,00 (P) 108,00 VESA 1152 x 870 68,68 (N) 75,06 (N) 100,00 Macintosh 1152 x 900 61,80 (N) 66,00 (N) 94,50 SUN 66
Fréquence verticale (Hz)
Fréquence d'horloge des pixels (MHz)
Commentair e
1152 x 900 71,81 (N) 76,14 (N) 108,00 SUN 1 280 X 1024 64,00 (P) 60,00 (P) 108,00 VESA 1 280 X 1024 75,83 (N) 71,53 (N) 128,00 IBMI 1 280 X 1024 80,00 (P) 75,00 (P) 135,00 VESA 1 280 X 1024 81,18 (N) 76,16 (N) 135,09 SPARC2
• Les modes qui ne figurent pas au tableau ci-dessus ne sont peut-être pas admis. Pour obtenir une image optimale, il est conseillé de sélectionner un mode figurant au tableau.
• Vous disposez de 22 modes compatibles avec Windows.
• L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque
vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s’agit toutefois pas d’une erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant manuellement le réglage de phase et de fréquence des pixels dans le menu « Géométrie ».
• Si vous éteignez le moniteur, des lignes d’interférence peuvent apparaître sur l’écran. Ceci est tout à fait normal.
• Pour prolonger la longévité de l’appareil, il est conseillé d’employer la fonction d’économie d’énergie de l’ordinateur.
30 Modes de fonctionnement admis
1
1
11

Spécifications

BenQ FP937s

Affichage de type
Modèle FP937s
19, 0", TFT actif Diagonale visible Résolution native (maximale) Couleurs Contraste / luminosité Délai de réponse Angle de vision
Fréquence de ligne Fréquence d’image
Contrôles de l’image
Contrôles Fonctions de iScreen
Gestion de l’énergie
48,26 cm
1 280 X 1024
16,2 millions
500:1 / 250 cd/m
12 ms
140/140
Moniteur multi-fréquences 57,6 - 82 kHz
Modes 60-77 Hz dans cette plage de valeurs
Digital, technologie Screen OSD, iKey
(réglage automatique de l'image)
5 boutons et touche iKey
Contraste, luminosité, position horizontale et
verticale de l’image, phase, fréquence
d’horloge des pixels, équilibre des couleurs,
palette de couleurs, choix de la langue de
l’OSD (8 langues), position de l’OSD,
indicateur d’état
VESA DPMS, EPA
2
Consommation d’énergie max. Mode d’économie d’énergie
Signal d'entrée
Synchronisation
Température (fonctionnement) Humidité ambiante
(fonctionnement) Certifications TCO 03 (Optionelle), TCO 99,
40 watts max
≤
1 watt
RVB analogique 0,7 Vpp/75 ohms positif
Numérique : DVI-D (Optionelle)
TTL séparé, connexion du signal Câble mini
D-sub 15 broches
5°C - 40°C
20 % - 80 %
TÜV/Ergonomics, TÜV/ GS, FCC Class B,
DSNF, ISO 13406-2, VCCI, UL, CB Report,
CE, C-Tick, BSMI, Fimko, GOST
31 Spécifications
Tension en fonctionnement
Alimentation électrique à commutation
automatique, 90-264 V, 47-63 Hz Dimensions (L x H x P) Poids
415,2 x 426,3 x 180 mm
7,4 kg
32 Spécifications
BenQ FP937s
+
Modèle
Affichage de type Diagonale visible Résolution native (maximale) Couleurs Contraste / luminosité Délai de réponse Angle de vision
Fréquence de ligne Fréquence d’image
Contrôles de l’image
Contrôles Fonctions de iScreen
FP937s
+
19, 0", TFT actif 48,26 cm 1 280 X 1024 16,7 millions
700:1 / 300 cd/m
2
8 ms 150/135
Moniteur multi-fréquences 57,6 - 82 kHz Modes 60-77 Hz dans cette plage de valeurs
Digital, technologie Screen OSD, iKey (réglage automatique de l'image)
5 boutons et touche iKey Contraste, luminosité, position horizontale et
verticale de l’image, phase, fréquence d’horloge des pixels, équilibre des couleurs, palette de couleurs, choix de la langue de l’OSD (8 langues), position de l’OSD, indicateur d’état
Gestion de l’énergie Consommation d’énergie max. Mode d’économie d’énergie
Signal d'entrée
VESA DPMS, EPA 40 watts max
≤
1 watt
RVB analogique 0,7 Vpp/75 ohms positif Numérique : DVI-D (Optionelle)
Synchronisation
TTL séparé, connexion du signal Câble mini D-sub 15 broches
Température (fonctionnement) Humidité ambiante
5°C - 40°C 20 % - 80 %
(fonctionnement) Certifications TCO 03 (Optionelle), TCO 99,
TÜV/Ergonomics, TÜV/ GS, FCC Class B, DSNF, ISO 13406-2, VCCI, UL, CB Report, CE, C-Tick, BSMI, Fimko, GOST
33 Spécifications
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
