50AW6500 / 55AW6600 / 65AW6600
LED 大型液晶顯示器
使用手冊
免責聲明
明基電通股份有限公司不對於此使用手冊的相關內容、適銷性或適合於某特定
目的保證，作出任何明示或暗示的陳述或擔保。此外，本公司保留修訂本出版
品的權利，內容如有變更，恕不另行通知。
版權聲明
明基電通股份有限公司 2015 年版權所有，並保留所有權利。未經本公司書面
許可，不得以任何形式或以電子、印刷、磁學、光學、化學、人工等其它方式
複製、傳播、轉錄本使用手冊的任何部分，也不得將任何部分儲存至檢索系統
中或翻譯成任何語言或電腦語言。
For DTS patents, see http://patents.dts.com. Manufactured under license
from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol
together are registered trademarks, and DTS TruSurround is a trademark
of DTS, Inc. © DTS, Inc. All Rights Reserved.
Manufactured under license from Dolby Laboratories. Dolby and the
double-D symbol are trademarks of Dolby Laboratories. 本產品經過杜比
實驗室的授權而製造。Dolby 和雙 D 記號是杜比實驗室的註冊商標。
本使用手冊的目的是提供最新及最準確的資訊給客戶，因此所有的內容
可能會有不定期的修改，恕不另行通知。請造訪 http://www.benq.com.tw
以取得最新版本的使用手冊。
BenQ ecoFACTS
BenQ has been dedicated to the design
and development of greener product as
part of its aspiration to realize the ideal
of the “Bringing Enjoyment 'N Quality
to Life” corporate vision with the
ultimate goal to achieve a low-carbon
society. Besides meeting international
regulatory requirement and standards
pertaining to environmental management,
BenQ has spared no efforts in pushing
our initiatives further to incorporate life
cycle design in the aspects of material
selection, manufacturing, packaging,
transportation, using and disposal of the
products. BenQ ecoFACTS label lists key
eco-friendly design highlights of each product, hoping to ensure that consumers
make informed green choices at purchase. Check out BenQ’ s CSR Website at
http://csr.BenQ.com/ for more details on BenQ’s environmental commitments and
achievements.
安裝與操作顯示器的注意事項 ...................................... 1
關於維護和清潔顯示器的重要資訊 ............................... 3
用電安全貼心叮嚀 ......................................................... 6
連接視訊和音源 ............................................................. 7
連接複合視訊輸入 ....................................................................................8
連接色差視訊輸入 ....................................................................................8
連接電腦視訊輸入 ....................................................................................9
連接 HDMI 視訊輸入 ...............................................................................9
連接數位聲音輸出 (SPDIF) 音源輸出 .............................................. 11
連接耳機音源輸出 ................................................................................. 12
連接 USB 多媒體裝置 ............................................................................ 13
接電源線 ...................................................................... 13
基本操作 ...................................................................... 16
開機和待機 ............................................................................................... 16
切換輸入訊號 .......................................................................................... 16
調整音量 .................................................................................................... 16
調整畫面比例 .......................................................................................... 17
螢幕選單 (On-Screen Display menu) ....................... 18
螢幕選單架構表 ...................................................................................... 18
瀏覽螢幕選單 .......................................................................................... 19
影像選單 .................................................................................................... 20
聲音選單 .................................................................................................... 22
時間選單 .................................................................................................... 22
設定選單 .................................................................................................... 23
iii
參考資訊 ...................................................................... 26
50AW6500 .................................................................................................26
55AW6600 .................................................................................................27
65AW6600 .................................................................................................28
支援的色差輸入訊號解析度 ................................................................29
支援的 HDMI 輸入訊號解析度 ...........................................................29
支援的 HDMI / DVI ( 連接電腦時 ) 輸入訊號解析度 ...................30
支援的電腦視訊 (D-Sub) 輸入訊號解析度 ......................................30
AW 系列規格 ...........................................................................................31
疑難排解 ....................................................................................................34
BenQ 大型液晶顯示器台灣地區保固服務說明 .............................36
5/7/15
iv
安裝與操作顯示器的注意事項
為避免危險以及不正確的使用造成產品毀損，本設備的安裝請務必遵照快速安裝
使用指南指示所述，將本設備安全的附著於地板 / 牆壁等地方。
為避免潛在的損害發生並延長顯示器的使用壽命，請在安裝與操作顯示
器時，遵守以下幾點：
請勿在靠近水的地方使用
顯示器，例如浴池或游泳
池邊，也不要將顯示器放
置在容易被水噴濺的地
方，例如窗戶旁。
請勿將顯示器放置在陽
光或強光直接照射到的
地方，因為過熱的陽光
可能會對顯示器產生損
傷，而強光的直接照射
則會影響顯示內容的觀
賞。
請勿將顯示器放置在距離
熱源太近的地方，例如散
熱器、電暖器、暖爐及其
它會產生熱氣的產品 ( 包
括音響擴大機 )。
請注意並遵守所有標示在
顯示器上的警告與指示。
請勿將顯示器放置在不
穩定、傾斜或不牢固的
平台或推車上，因為可
能會使顯示器掉落，造
成顯示器及人員的嚴重
損害。如果可能的話，
建議您委託專業的施工
人員將顯示器固定在置
放處，如此可在萬一地
震發生時，防止顯示器
傾倒掉落。
請勿將顯示器放置在通
風不佳的環境中。
安裝與操作顯示器的注意事項
1
若要將顯示器採嵌壁方式
安裝，顯示器的四周請保
留足夠的空間，以保持良
好的通風狀態，避免高於
正常之工作溫度。
液晶顯示器的螢幕上有
一層很薄的玻璃膜，很
容易因為敲擊或壓力而
造成裂痕、劃傷，甚至
破裂。 同樣地，在過度
的施力或極度的溫差變
化下，特殊的液晶材質
同樣也可能會損壞。 因
此，請在安裝或使用時
都要特別地小心謹慎。
當顯示器電源開啟時，請
勿覆蓋或阻塞機體的任何
通風口或開口。 建議您定
期清理機身上的通風口，
請將蠟燭或其他可能會
產生火焰的器具遠離顯
示器，以避免可能的意
外造成火災。
以保持散熱順暢。
請勿將手指或其他異物插
入顯示器和底座之間以及
相鄰的區域，以避免對人
請勿重壓顯示器，以避
免對機體造成可能的傷
害。
體或機體造成可能的傷
害。
本顯示器上沒有可切斷電源供應的電源開關。在安裝本顯示
器時，請在顯示器與電源插座間加裝可以切斷電源的開關裝
置，或讓電源插座位於顯示器附近可以方便接近的地方，以
備萬一顯示器發生故障時，可以迅速切斷電源，或取下電源
插頭。
2
安裝與操作顯示器的注意事項
關於維護和清潔顯示器的重要資訊
• 若要清潔顯示器，請務必先讓顯示器進入待機狀態，並中斷與電源插座的連
接。
• 切勿使用任何乳狀、液狀、氣霧式或噴霧式的清潔劑清潔顯示器面板。 如有
必要，請先拿一塊乾淨、不會掉棉絮的軟布，沾上少許 pH 值為中性且已加
水稀釋的清潔劑，輕輕地先將面板上的油漬或污垢擦掉。 接著，再拿另外一
塊不會掉棉絮的乾軟布將面板擦拭一遍。
• 本顯示器雖然經過嚴密和特殊環境的測試，您仍然有可能會發現在螢幕上有
極少數失去活性的亮點或暗點會顯示固定的顏色或呈現黑色。請注意這並不
會影響您所購買之產品的效能，因為通常這些亮點或暗點在正常的觀看距離
下是很難看見的。
• 若會有一段長時間不使用顯示器 ( 例如您要出國度假的期間 ) 時，請務必讓顯
示器進入待機狀態，並中斷與電源插座的連接。
• 此顯示器不適合安裝於移動運輸工具中 ( 例如：汽車、遊艇等等 )，以避免因
路途震動造成機台的可能損壞。
• 液晶 (LCD) 螢幕，如同電漿 (PDP) 螢幕或傳統的映像管 (CRT) 螢幕一樣，都
可能在螢幕上產生所謂的 「 烙痕」或 「螢幕燒傷」現象。 此現象是指在螢
幕上產生肉眼可見的陰影、線條或圖像殘留，而無法去除。若因下列情事導
致螢幕損害時 ( 如長期播放固定畫面產生之左右兩條直線、頻道的 logo 等 )，
原廠將酌收維修費用。
(1) 使用者長時間 (2 小時以上 ) 以液晶螢幕顯示固定不動的影像。
(2) 使用者切換至 4:3 寬高比並長時間以此模式觀賞畫面 ( 請以全畫面觀賞或
經常改變螢幕圖像畫面比例，否則可能會在螢幕上形成兩條可見痕跡 )。
(3) 請勿將之使用在非家庭觀賞用途，例如公共場所等 ( 本液晶顯示器係依照
一般家庭環境規格所設計 )。
關於維護和清潔顯示器的重要資訊
3
注意事項：
• 如果有需要長時間 (2 小時以上 ) 顯示靜止畫面，降低畫面的亮度與對比可能
降低烙痕之發生機率。
• 在顯示電腦輸入訊號時 , 開啟自動關機省電模式功能。
• 液晶顯示器應注意工作溫度 ( 本產品正常使用之操作溫度為攝氏 0 度到 40 度
之間 ) 與保持通風環境，避免因加裝設備使液晶面板處於散熱不佳環境，而
影響液晶面板使用壽命。
• 在此使用手冊中，我們將詳細地告訴您如何根據您的喜好和使用的環境需求
自訂顯示器設定。 此外，也提供本顯示器的產品規格和故障排除等資訊，以
提供您未來使用時的幫助。
• 請務必使用本產品專用的電源線。切勿使用其它不明規格的電源線，或使用
損壞及磨損的電源線，也不要自行變更電源線插頭的類型，否則將可能導致
電擊與火災。
• 隨附的電源線僅適用於 110V AC 電源。在使用電源線時，請避免電源線受到
踐踏、壓擠或大角度彎曲，以免電源線受損造成危險。
• 此顯示器必須使用具備接地保護措施的電源插座。當使用延長線或多插孔電
源時，請注意不要超過其總計負載。另外，插拔電源線時，應手持插頭並保
持手的乾燥。
• 此顯示器沒有電源開關。安裝顯示器時，請在固定線纜中加入一個便於操作
的電源控制設備，或者將電源線連接到位於顯示器旁邊且便於操作的一個插
座。一旦在使用本機的過程中發生故障，應立即操作此電源控制設備以切斷
電源，或者取下電源線。
• 顯示器使用的電子元件中都包含高壓線圈，在電流通過時會產生電感現象，
此為正常物理現象，生活周遭的電器如電腦及日光燈管等等也會發生此現
象，這並不會有任何使用及安全上的顧慮，請放心。
• 使用過度恐傷害視力。
- 使用 30 分鐘請休息 10 分鐘。
- 2 歲以下幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。
警告：
• 此顯示器的工程設計和製造遵循安全第一的方針；但是，處置或使用不當可
能導致潛在的觸電或火災危險。若顯示器發生異常或發出異味，切勿嘗試自
行拆解顯示器或修理，應立刻關閉電源並從顯示器上拔掉電源線，並請聯繫
附近的 BenQ 授權維修中心或 BenQ 產品報修專線 0800-027-427。
• 此顯示器內部沒有任何供使用者可修理的零件。請勿拆下任何螺絲或卸下任
何機蓋。
• 顯示器內部存在危險電壓，因此請勿將任何物品插入顯示器的散熱孔中。
• 在移動顯示器前，應關閉電源並拔掉電源線。
4
關於維護和清潔顯示器的重要資訊
使用電池的注意事項：
• 電池的使用方式或型號如果錯誤，可能會導致化學物質的洩漏或爆炸。 因此
請注意下列事項：
• 安裝電池時，請確認電池的正負極已依照電池插槽中所標示的方向正確安
裝。
• 不同品牌與類型的電池 ( 例如碳鋅電池與鹼性電池 ) 具有不同的特性。 請勿混
合使用不同品牌與類型的電池。
• 當電池電量用盡時，請儘速更換新電池。換新電池時，請將全部電池一次換
新。
• 長時間不使用遙控器時，請將電池從遙控器中取出。
• 請勿將新的和舊的電池混合使用。 將新電池與舊電池混合使用會減短電池的
使用壽命，或導致化學液體從不良的電池中洩漏出來。
• 電池中洩漏出來的化學液體可能會刺激皮膚並腐蝕機體的金屬端子。 假使有
任何化學物質從電池中滲漏出來，請立即以乾布擦拭乾淨並更換電池。
• 耗盡的電池請依照相關之適用規章回收或丟棄。詳細資
訊，請聯繫當地廢料管理機關。
⻉曢㱇媲⛅㔝
關於維護和清潔顯示器的重要資訊
5
用電安全貼心叮嚀
1. 電器插頭務必插牢，不使鬆動，以免發生火花引燃附近易燃物品。同時勿
讓小孩接近玩弄，以免觸電引發危險。
2. 用電量較大之電器 （冷暖氣機、烘乾機、微波爐、電磁爐、烤箱、電暖器、
電鍋等）應避免共用同一組插座，以防高負載產生危險。
3. 身體潮濕時，切忌碰觸電器設備，以防觸電。
4. 插頭及插座鬆動極易因接觸不良而發熱，應經常檢視，避免鬆動而產生危
險，並注意插座、插頭是否有過電流所造成焦黑之現象。
5. 應經常查看插頭是否有綠鏽現象，如有此情形，表示插頭附近溼度高，可
能讓兩極通電造成電線短路。
6. 應經常檢視配線並清理插頭及插座間之塵埃，避免結合水份產生積污導電
現象，致插頭分開之兩極產生電流，發生火花導致火災危險。
7. 拔下延長線插頭時，應手握插頭取下，如僅拉電線易造成電線內部銅線斷
裂，致電流流過時造成負荷增加，導致高熱產生危險。
8. 勿將電線及延長線置於地毯下方或壓在重物下面，致電線內部銅線斷裂產
生半斷線，造成電流通過過度負載而產生高熱危險。
9. 不可綑綁使用延長線及電線，以免通電時導致溫度昇高熔解外覆塑膠，造
成電線短路起火。
10. 延長線及電線周遭應避免火源，以免外覆塑膠熔解，致使用時造成短路。
11. 使用老舊、破損之延長線，容易造成短路、漏電或觸電等危險情形，應立
即更新。
12. 使用中之延長線如有異常發燙或異味產生，可能為過載現象，應立即停止
使用該電器。
13. 延長線應使用具保險絲安全裝置或過負荷保護裝置之產品。
6
用電安全貼心叮嚀
連接視訊和音源
本顯示器備有數種不同種類的視訊與音訊輸入 / 輸出端子，提供您連接
各種影音設備的多種選擇。這些端子除了形狀與連接的線材各異以外，
所提供的影像品質亦有所差異。
建議您如果您所要連接的影音設備支援的話，請盡量選擇較高品質的連
接方式，以獲得最佳的畫質。
若要充分利用本顯示器的高解析度顯示能力，請將您的視訊輸出設備 ( 例如 DVD
播放機或電腦等 ) 的視訊輸出解析度設定為接近或吻合本顯示器之面板解析度的
設定 ( 若視訊輸出設備支援的話 )，例如將色差視訊 /HDMI 視訊輸出解析度設定
為 1080p，將電腦 D-Sub/DVI 視訊輸出解析度設定為 1920 × 1080 @ 60Hz 的解
析度。關於如何設定輸出解析度的相關資訊，請參考所連接設備的說明文件。
連接輸入訊號時的注意事項：
• 為了安全起見，在連接任何外接裝置前，請務必先關閉顯示器與外接裝置的
電源。
• 在決定使用的連接方式前，請先熟悉認識顯示器上每個輸入端子孔的位置和
類型。因為若連接方式錯誤，會影響到影像的畫質。
• 在插拔連接線時，請握持連接線上之插頭，而不要僅抓住連接線本身，否則
將有可能損壞連接線。
• 連接後請確認所有的接頭和訊號線都已牢牢地連接固定而沒有鬆脫的情況。
• 由於市面上各類視聽設備種類繁多，本顯示器無法保證能和市面上所有視聽
設備相容。
連接視訊和音源
7
連接複合視訊輸入
AV
塔壈巶‣
估暱R/L)
複合
視訊
(AV)
訊號
線
3.5mm
JackRCA
訊號線
DVD、BD、遊戲機等
適用機型：AW 系列
色差視訊
訊號線
DVD、BD、遊戲機等
3.5mm
JackRCA
訊號線
適用機型：AW 系列
連接色差視訊輸入
8
連接視訊和音源
儰Ⲭ巶‣
Y
Pb Pr
估暱L/R)
L R
連接電腦視訊輸入
D-Sub
訊號線
個人電腦、筆記
型電腦
音
源
線
適用機型：AW 系列
HDMI-1/2/3巶‣
濑DVI/M-LINK/ARC巶‣濒
HDMI 訊號線
DVD、BD、遊戲機、數位機
上盒
適用機型：AW 系列
連接 HDMI 視訊輸入
PC巶‣
PC/DVI
估暱巶‣
若要使用 DVI 視訊輸入，請使用 DVI 轉 HDMI 訊號線或 DVI 轉 HDMI 轉接頭，並
連接到本顯示器的 HDMI-1 輸入埠。
連接視訊和音源
9
使用 M-LINK 功能
播放機
影像
聲音
影像
擴大機 顯示器 （視訊、
色差、多媒體訊
源）
ARC
(HDMI) (HDMI)
聲音回傳
本顯示器支援移動高畫質連接技術 (M-LINK) 功能 ( 僅限 HDMI-2 埠 )。
當顯示器以 HDMI 連接智慧型裝置時 ( 智慧型裝置本身也需支援移動高
畫質連接技術；在智慧型裝置端通常為 Micro USB 埠 )，使用 M-LINK
功能使智慧型裝置的環繞聲音與高清影像不經壓縮即可透過 HDMI 直接
回傳至顯示器，同時為智慧型裝置充電。若要使用 M-LINK 功能，請使
用專用訊號線，連接到本顯示器的 HDMI-2 輸入埠。
使用 ARC 功能
本顯示器也支援聲音回傳 (ARC: Audio Return Channel) 功能 ( 僅限
HDMI-3 埠 )。當顯示器以 HDMI 連接擴大機時 ( 擴大機本身也需支援
ARC 功能；在擴大機端通常稱為 HDMI OUT 埠 )，使用 ARC 功能使顯
示器的聲音可透過 HDMI 直接回傳至擴大機，免除您再從顯示器接音源
線至擴大機及切換擴大機的聲音訊源的麻煩，ARC 功能讓顯示器的聲
音可直接從擴大機輸出。請參閱以下圖例：
ARC 連接圖例
顯示器螢幕選單裡的 ARC 設定不論是開啟或關閉，在擴大機關閉時，
無論訊號源 （如藍光播放機）是直接輸入到顯示器或是經擴大機再到
顯示器的 HDMI-3 (ARC) 輸入，聲音都可由顯示器輸出 （因擴大機在待
機模式時，其 HDMI 電路並未關閉）。
顯示器螢幕選單裡的 ARC 設定為開啟時，只要擴大機電源開啟，顯示
器就會自動消音，其所有訊源的聲音都會從擴大機輸出，此時您只需切
換顯示器的訊源，無須切換擴大機的聲音訊源，並可用顯示器遙控器控
制擴大機的音量及靜音功能。只要擴大機電源關閉，顯示器所有訊源的
聲音會回復成從顯示器輸出。
10
連接視訊和音源
• 當顯示器切換到 HDMI 3 (ARC) 輸入時，若出現有畫面但擴大機無聲音情況，
擴大機
適用機型：AW 系列
請確認擴大機的 HDMI 輸入源設定是否正確。
• 顯示器螢幕選單裡的設備自動關機設定開啟時，關閉顯示器電源會同時關閉擴
大機。
• 某些 HDMI 纜線可能不支援 ARC 功能，因此建議您連接支援 HDMI 1.4 的高速
HDMI 纜線，以使用 ARC 功能。
• 本顯示器無法保證能與所有支援 ARC 的設備相容。
連接數位聲音輸出 (SPDIF) 音源輸出
䵔㐶ḋ
估暱巶₸
連接視訊和音源
11

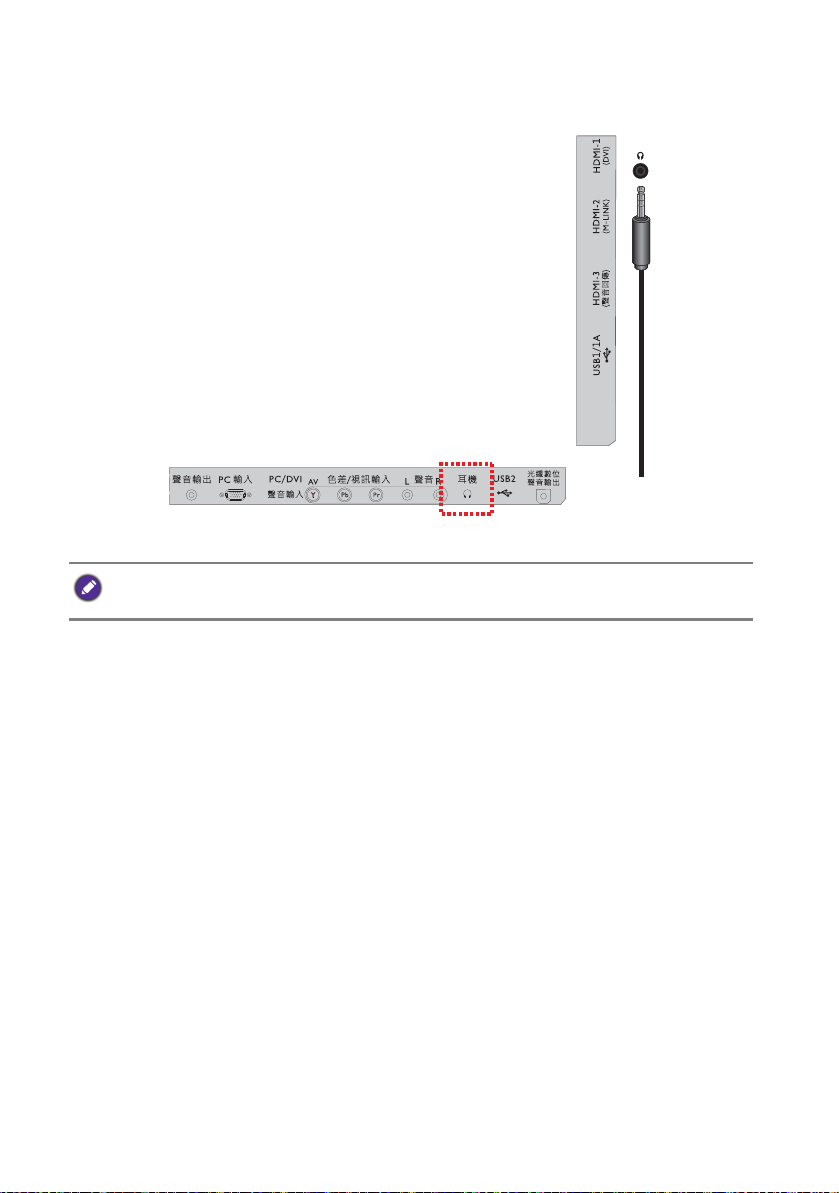

連接耳機音源輸出
仱㤝
耳機
適用機型：AW 系列
• SPDIF 輸出訊號大小為固定不可變，故其音量調整需透過擴大機。
• 當使用 SPDIF 連接擴大機時，不建議再使用 ARC 連接擴大機。
12
連接視訊和音源

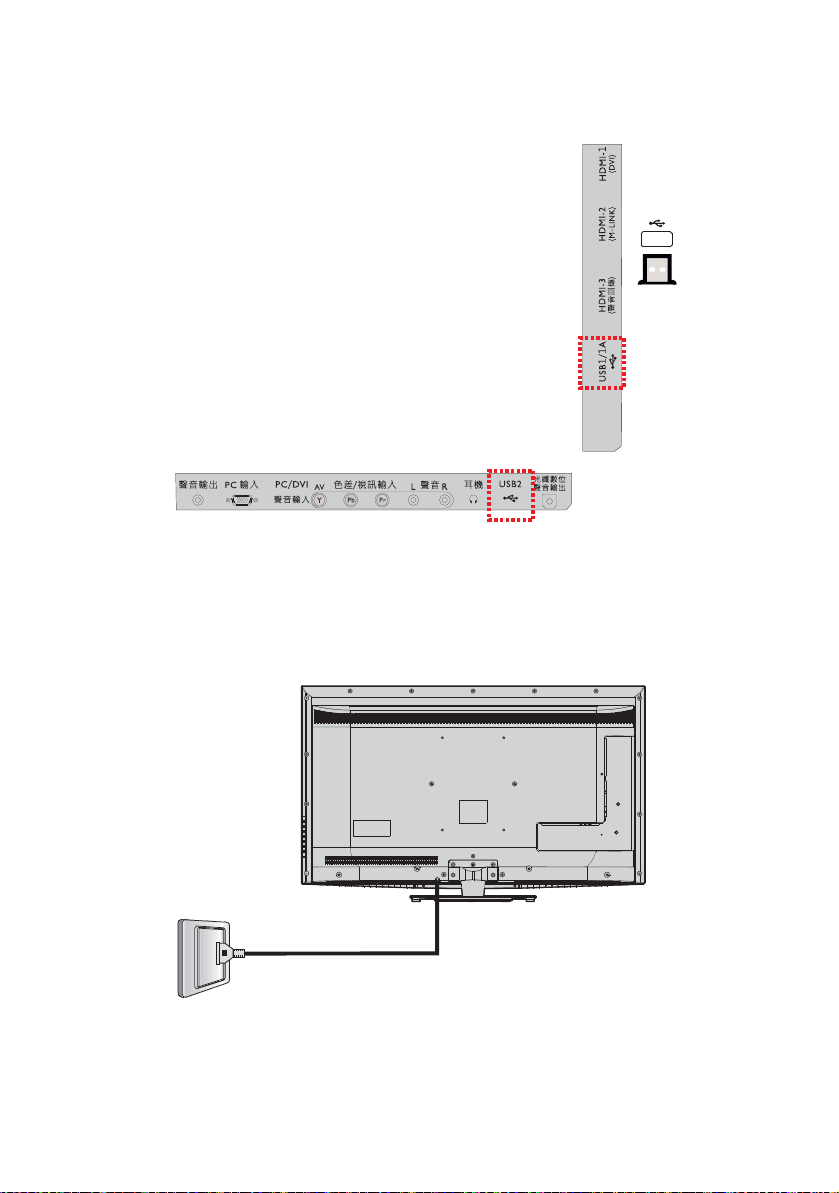

連接 USB 多媒體裝置
USB
USB 多媒體設備
適用機型：AW 系列
電源插座
電源線

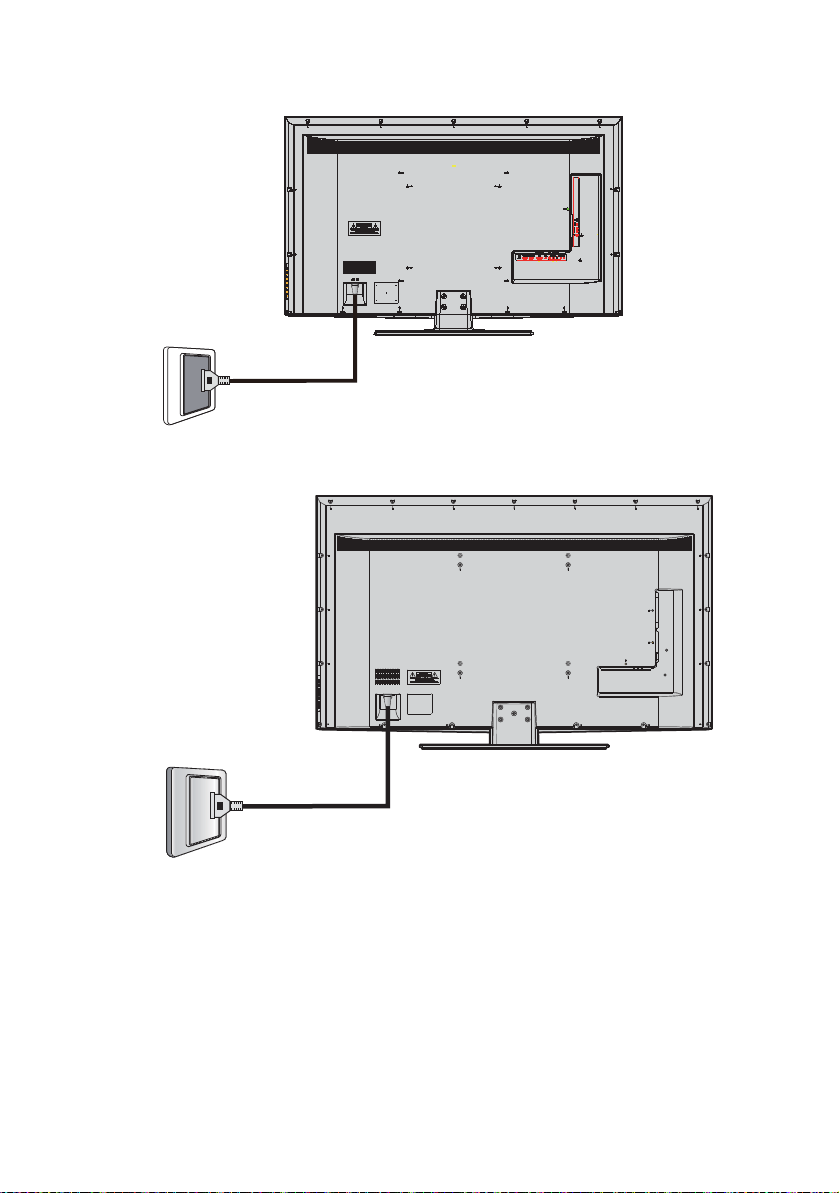

接電源線
50AW6500
連接視訊和音源
13
55AW6600
電源插座
電源線
電源插座
電源線
65AW6600
將電源線的另一端連接到電源插座上，若電源插座上有電源開關的話，
請打開電源開關。 顯示器將會進入待機狀態，且位於顯示器正面下方的
電源指示燈將會亮紅色。
請注意：
• 本顯示器所提供的電源線僅適用於 110V AC 電源。
• 若電源線有損壞或磨損情形，切勿繼續使用。 請洽明基 BenQ 所屬或授權服
務中心之技術人員維修或拆裝。
14
連接視訊和音源
• 切勿自行改造電源線的插頭種類。 當使用延長線或多孔插座時，請特別注意
不要超過其負載。
• 本顯示器上沒有可切斷電源供應的電源開關。在安裝本顯示器時，請在顯示
器與電源插座間加裝可以切斷電源的開關裝置，或讓電源插座位於顯示器附
近可以方便接近的地方，以備萬一顯示器發生故障時，可以迅速切斷電源，
或取下電源插頭。
本顯示器是以最高的安全性為設計和製造原則。然而若不當使用，可能會有觸電
或引發火災的危險。
連接視訊和音源
15
基本操作
開機和待機
在進行操作前，請確認顯示器的電源線已經插上插座，且插座的電源開關 ( 如有
開關的話 ) 也已打開。
打開顯示器的電源
將電源線插入電源插座後，顯示器會自動進入待機狀態，且電源指示燈
會亮紅色。按顯示器或遙控器上的 ( 電源 / 待機 ) 鈕。 顯示器將會開
機，且電源指示燈會亮藍色。
初始設定
第一次打開顯示器的電源時，螢幕上會提示您進行初始設定。請按遙控
器上的 、、 或 來設定語言、顯示器使用模式及頻道掃描設
定。之後，請按遙控器上的 OK 確認設定。
讓顯示器進入待機狀態
在顯示器電源開啟的狀態下，按顯示器或遙控器上的 ( 電源 / 待機 )
鈕。顯示器將進入待機狀態，且電源指示燈將會亮紅色。
顯示器在待機狀態下仍會消耗少許電力。
切換輸入訊號
1. 打開顯示器的電源。
2. 打開視訊來源設備的電源，並播放視訊。
3. 按顯示器上的 INPUT 鈕，或遙控器上的訊號來源鈕。螢幕上會出現
訊號來源選單。您可按該按鈕數次，或按遙控器上的 或 鈕選
擇想觀賞的輸入訊號來源。
• 請注意，HDMI 輸入訊號必須與 HDCP ( 一種數位視訊版權標準 ) 相容才能正
常顯示。在切換至 HDMI 輸入時，顯示器會停頓約 10 至 15 秒鐘偵測輸入訊號
的 HDCP 資訊，而不會立即顯示畫面。這不是故障。
• 若您要顯示筆記型電腦的畫面，請參照您電腦的使用說明，將視訊輸出從內建
螢幕切換至外接 D-Sub 輸出，方能正常顯示畫面。
調整音量
• 按顯示器上的 VOL ＋ 鈕，或遙控器上的音量＋鈕可增加音量。
• 按顯示器上的 VOL － 鈕，或遙控器上的音量 - 鈕可降低音量。
16
基本操作
調整畫面比例
按遙控器上的 「畫面比例」鈕，可依照輸入視訊畫面的畫面比例選擇
最適當的比例在螢幕上顯示。各種畫面比例的說明與使用時機如下表：
畫面比例
選項
自動
4:3
16:9
根據訊號所攜帶的畫面比例資訊，自動用
4:3 或 16:9 比例來顯示畫面。僅限來源為
DTV 時支援。
將輸入視訊畫面以 4:3 的畫面比例顯示。
適合用於觀賞原本畫面比例即為 4:3 或 PC
視訊。
將輸入視訊畫面以 16:9 的畫面比例顯示。
適合用於觀賞原本畫面比例即為 16:9 的數
位畫面，或大多數寬螢幕 DVD 影片畫面。
說明與使用時機 畫面
或
全畫素
使影像的所有畫素全部顯示出來。僅限來
源為 HDMI 時支援。
將 4:3 輸入視訊畫面等比例放大到 16:9 的
畫面寬度，並將畫面上半部與下半部超出
放大
螢幕顯示範圍的部份去除。適合用於顯示
原本上下就有兩條黑邊的 Letter Box 格式
畫面。
將 4:3 輸入視訊畫面等比例填滿整個 16:9
比例螢幕顯示，並盡量避免畫面中央部位
全景
產生變形 ( 畫面邊緣部位變形會較明顯 )。
適合將 4:3 畫面比例的畫面以全螢幕觀賞
時。
• 可用的畫面比例選項視輸入訊號源的不同，可能會有改變。
• 為避免在您顯示器的液晶螢幕上留下無法恢復的烙痕，請勿持續使用 4:3 畫面
比例顯示畫面，也不要讓顯示器長時間顯示靜止不動的畫面。
基本操作
17
螢幕選單 (On-Screen Display menu)
螢幕選單架構表
選單
項目
影像
聲音
時間
設定
視訊 色差
• 影像模式
• 色溫
• Senseye 設定
• 影像重設
• 遊戲模式
• 動態流暢增益
• 電腦設定
• 聲音模式
• 平衡
• 自動音量
• 內建揚聲器
• 聲音輸出
• HDMI 聲音輸入
• DTS TruSurround
• 數位聲音輸出
• 預約關機
• 預約開機
• 時鐘
• 時區
• 語言
• 低藍光
• 快速啟動模式
• HDMI RGB 準位
• 顯示範圍 ( 訊號源為類比電視時使用）
• 無訊號關機模式
• 省電模式
• 關閉螢幕保留聲音
• HDMI CEC 設定
• 展示模式
• 數位錄影設定
• 恢復原廠設定
• 軟體升級 (USB)
*
輸入訊號來源
HDMI
電腦 多媒體
可使用的選單選項會根據您所選擇的輸入訊號來源而定。無法使用的選單選項將
會變成灰色或不顯示。
18
螢幕選單 (On-Screen Display menu)
瀏覽螢幕選單
螢幕選單
音量
選台
訊號來源
電源 / 待機
您可以透過螢幕選單 (on-screen display menu; OSD menu) 調整各種不同
的顯示器設定。
螢幕選單中的操作
• 按 MENU 可顯示或關閉螢幕選單。
• 按 INPUT 可進入子選單。
• 按 VOL ＋ / VOL －可選擇選單項目。
• 按 CH
/ CH 可選擇子選單中的項目。
• 按 VOL ＋或 VOL －可變更設定值。
螢幕選單 (On-Screen Display menu)
19
影像選單
選項 功能
• 鮮明：適合在較亮的環境下觀賞視訊畫面時使用。畫面
的對比度會被提高，以適應較亮的環境。
• 標準：適合在一般環境下觀賞視訊畫面時使用。
• 劇院：適合在較暗的環境下觀賞時使用。畫面的對比度
會被降低，以適應較暗的環境。
• 用戶：選擇使用您所設定的用戶影像模式。
在選擇一個影像模式後，您可再依喜好自行調整背光、亮度、對
比 ... 等設定。若要恢復各個影像模式的出廠預設值，請使用
「影像」選單中的 「影像重設」功能。
影像模式
色溫
- 背光：調整液晶螢幕面板的背光亮度。
- 亮度：將畫面變亮或變暗。
- 對比：增加或降低畫面的對比。
- 色彩：增加或降低畫面的色彩濃度。
- 銳利度：將畫面變銳利或柔和。
- 色調：調整畫面的色調。調整設定值會使畫面偏綠或
偏紅色。
在顯示從 HDMI/DVI 輸入且以文字為主的電腦畫面時，建議您降
低銳利度，以獲得最佳效果。
用以調整影像色溫，您可選擇 「冷色 1」、「冷色 2」、
「標準」、「暖色」或 「用戶」。若選擇 「用戶」，則您
可依照您的喜好使用下列選項自行調整色溫：
• 紅色增益、綠色增益、藍色增益：調整紅、綠、藍色的
白平衡。
20
螢幕選單 (On-Screen Display menu)
• 自動對比增強：本功能可依據輸入訊號的內容增強畫面
的對比度。
• 動態背光調整：依據畫面的明暗程度動態調整背光。在
畫面平均亮度低時，則降低背光以讓場景更為暗沉。
• 黑階延伸：調整畫面中暗部的亮度。若選擇 「高」，可
讓畫面中的暗部更暗，以增強畫面的對比度。
• 伽瑪模式 (Gamma)：調整畫面中整體的階調特性。
- 明亮：Gamma 值小，階調變亮。
- 中：Gamma 值中，階調適中。
- 暗：Gamma 值大，階調變暗。
• 色彩模式：調整畫面的色彩濃度。
Senseye 設定
- 低：畫面中的色彩濃度自然柔和，適合在觀賞電影時
使用。
- 中：適度提升畫面的色彩濃度，適合一般環境使用。
- 高：增強畫面的色彩濃度，使畫面在明亮的環境中顯
得更為豔麗。
- 用戶：可依照喜好，使用下列選項自行調整色彩模
式。
• 色調：紅色 / 膚色 / 黃色 / 綠色 / 青色 / 藍色 / 洋紅
• 濃度：紅色 / 膚色 / 黃色 / 綠色 / 青色 / 藍色 / 洋紅
• 雜訊抑制：本功能可幫助降低影像中的雜訊。
• MPEG 雜訊抑制：本功能可降低影像經過壓縮及解壓縮
轉換過程中所產生的馬賽克雜訊及蚊子雜訊。
影像重設
將影像選單中的 「影像模式」重設回顯示器出廠時的預
設值。
顯示遊戲畫面時，可以減少畫面延遲的現象。
遊戲模式
在顯示 PC 或遊戲畫面時，建議開啟此模式，以減少畫面延遲。
顯示動態畫面時 ( 如運動、賽車等 )，可以改善移動畫面
動態流暢增
之流暢度及改善移動畫面模糊現象。
益
僅適用於 55” / 65” AW6600 型號。
電腦設定 設定電腦輸入畫面的位置、相位及頻率。
螢幕選單 (On-Screen Display menu)
21
聲音選單
選項 功能
聲音模式
平衡 調整顯示器內建左右揚聲器或耳機左右耳的音量平衡。
自動音量 固定最大音量程度，以防止音量突然擴大造成的不適。
內建揚聲器
聲音輸出 設定類比聲音輸出音量是否固定。
HDMI 聲音輸
入
DTS
TruSurround
數位聲音輸出
選擇一種預設的音場模式 ( 「標準」、「音樂」、「電
影」、「演說」或 「用戶」 )。
若設為 「開」，聲音將從顯示器內建的揚聲器輸出。
若您有外接音響系統時，可設為 「關」。
使用 HDMI 時，聲音來源可使用類比輸入，此類比輸
入與 PC 輸入音源共用。
開啟 / 關閉 DTS TruSurround 效果。
• 自動：顯示器數位聲音輸出音訊格式等同於原始輸入
的音訊格式 ( 未解碼 )。
• PCM：顯示器將輸入的音訊格式解碼成 PCM 音訊輸
出格式 ( 最多支援 2 聲道的音訊輸出 )。
• 上述數位聲音輸出選項僅適用於光纖數位聲音輸出埠或 HDMI-1
(ARC) 埠的音源輸出。
• 數位聲音輸出功能無法與 ARC 功能同時使用。請參閱第 10 頁的
「使用 ARC 功能」。
時間選單
選項 功能
預約關機 設定顯示器自動關閉的週期及時間。
預約開機
時鐘
時區
22
螢幕選單 (On-Screen Display menu)
設定顯示器自動開啟的週期、時間、輸入訊號源、頻
道及音量。
設定系統日期及時間資訊 ( 僅能在第一次開機時或停
電後，才能使用此選項 )。
設定系統時間所在的地區 ( 例如台灣 )。
設定選單
選項 功能
語言 選擇螢幕選單的語言。
低藍光 啟動低藍光護眼功能。
啟動快速開機功能。
快速啟動模式
HDMI RGB 準位 輸入訊號是 HDMI RGB 格式時，設定顯示器所採用的
無訊號關機模式
省電模式
關閉螢幕保留聲
音
若已設定時間選單裡的 「預約關機」或 「預約開機」功能
時，則此模式無法啟動。
HDMI RGB 訊號準位範圍：
• 自動：顯示器判斷輸入的 HDMI RGB 訊號範圍，然
後自動設定顯示器的 HDMI RGB 訊號準位範圍。
• 標準：將顯示器的 HDMI RGB 訊號範圍設定為限制
範圍 (limited range)。
• 全取：將顯示器的 HDMI RGB 訊號範圍設定為全部
範圍 (full range)。
若輸入訊號沒有包含 HDMI RGB 訊號範圍資訊，則顯示器會
自動設定為全取。
若設定為 「開」，在顯示器偵測不到電腦輸入訊號超
過約 60 秒鐘時，或偵測不到其它視訊輸入訊號超過
約 10 分鐘時，會自動進入待機模式 ( 電源指示燈亮紅
色 )。在到達關機的時間前，螢幕上會出現訊息，提
示您即將關機。
調整顯示器的液晶面板背光亮度以達到省電的效果：
• 關：關閉省電模式。
• 低：使用低省電模式。
• 高：使用高省電模式。
螢幕不顯示畫面，僅播放聲音。
螢幕選單 (On-Screen Display menu)
23
HDMI CEC 設定
開啟時，可以讓本顯示器透過 HDMI 線連接支援 CEC
(Consumer Electronics Control) 通訊協定的設備。
• CEC 控制：選項開啟時，顯示器透過 HDMI 連接支
援 CEC 的 DVD 或藍光播放機，可使用的功能如
下：
- 自動開機 / 切換訊號：顯示器的訊號來源切換至
HDMI 後，DVD 或藍光播放機的電源自動開啟；顯
視器電源開啟狀態下，按下 DVD 或藍光播放機的
電源 (Power) 或播放 (Play) 鈕，顯示器會自動切換
到該播放機的訊號來源。
- 選單操作：顯示器的螢幕選單關閉，且 DVD 或藍
光播放機的螢幕選單開啟時，使用顯示器搖控器的
回前頁、OK、、、 或 來操作播放機的
螢幕選單。
- 播放控制：播放影片時，使用顯示器搖控器的
、、、、、 或 來控制
影片播放。
• 設備自動關機：選項開啟時，不論顯示器使用的訊
號來源為何，當顯示器的電源關閉，和顯示器連接 (
使用 HDMI CEC 訊號連接 ) 且支援 CEC 的裝置也會
自動關機。
• 自動開啟顯示器：選項開啟時，按下和顯示器連接
且支援 CEC 的裝置上的電源 (Power) 或播放 (Play)
鈕 ( 使用 HDMI CEC 訊號連接 ) 開機時，顯示器也
會自動開機。
• ARC：開啟或關閉聲音回傳 (ARC: Audio Return
Channel) 功能。請參閱第 10 頁的 「使用 ARC 功
能」。
本顯示器無法保證能與所有支援 CEC 的設備相容。
• 開：開啟展示模式。
• 關：關閉展示模式。
展示模式
請勿長時間開啟展示模式，以避免顯示器面板產生無法修復
24
螢幕選單 (On-Screen Display menu)
的烙痕。
提供錄影至 USB 儲存媒體的功能設定。
• 檔查檔案系統：檢查檔案系統是否為 FAT32 格式及
數位錄影設定
支援的錄影速度。
• 格式化：將 USB 儲存媒體重新格式化成 FAT32 格
式。
• 錄影時間限制：設定單一錄影檔最長的時間。
恢復原廠設定 重設所有設定並還原回出廠的預設值。
軟體升級 (USB)
提供更新顯示器韌體的操作介面。
螢幕選單 (On-Screen Display menu)
25
參考資訊

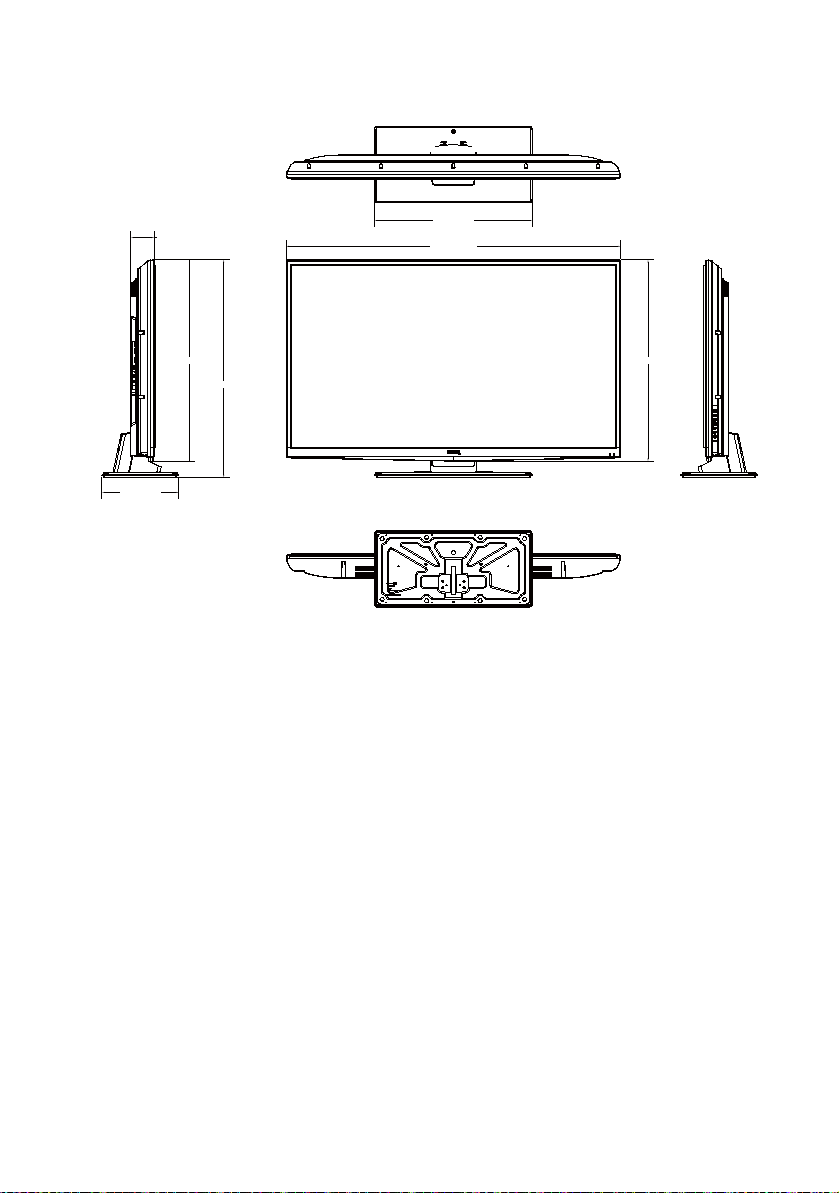

單位： mm
50AW6500
79.9000
241.1157
601.1070
1116.3855
659.0421
699.7774
26
參考資訊
55AW6600
單位： mm
286.0177
86.9500
750.9594
589.0177
1247.3400
750.9594
811.5700
參考資訊
27
65AW6600
單位： mm
89.8980
320.0009
700.0004
1466.4800
878.2020
940.2600
28
參考資訊
支援的色差輸入訊號解析度
Timing
解析度
水平頻率
(KHz)
480i 720 x 480 15.735 60 13.5
480p 720 x 480 31.25 60 27
720p 1280 x 720 45.00 60 74.25
1080i 1920 x 1080 33.75 60 74.25
1080p 1920 x 1080 67.5 60 148.5
576i 720 x 576 15.625 50 13.5
576p 720 x 576 31.25 50 27
720p 1280 x 720 37.50 50 74.25
1080i 1920 x 1080 28.13 50 74.25
1080p 1920 x 1080 56.25 50 148.5
垂直頻率
(Hz)
頻寬 (MHz)
支援的 HDMI 輸入訊號解析度
解析度
水平頻率
(KHz)
垂直頻率
(Hz)
頻寬 (MHz)
支援
480i 15.735 60 27 HDMI
480p 31.25 60 27 HDMI & DVI
720p 45.00 60 74.25 HDMI & DVI
1080i 33.75 60 74.25 HDMI & DVI
1080p 67.5 60 148.5 HDMI & DVI
576i 15.625 50 27 HDMI
576p 31.25 50 27 HDMI & DVI
720p 37.50 50 74.25 HDMI & DVI
1080i 28.13 50 74.25 HDMI & DVI
1080p 56.25 50 148.5 HDMI & DVI
1080p 27.000 24 74.25 HDMI & DVI
1080p 28.125 25 74.25 HDMI & DVI
1080p 33.75 30 74.25 HDMI & DVI
參考資訊
29
支援的 HDMI / DVI ( 連接電腦時 ) 輸入訊號解析度
解析度
水平頻率
(KHz)
垂直頻率
(Hz)
頻寬
(MHz)
模式
720 x 400 31.467 70.082 28.320 HDMI & DVI
640 x 480 31.469 59.940 25.175 HDMI & DVI
800 x 600 37.879 60.317 40.000 HDMI & DVI
1024 x 768 48.363 60.004 65.000 HDMI & DVI
1280 x 800 49.702 59.810 83.500 HDMI & DVI
1280 x 960 60.000 60.000 108.000 HDMI & DVI
1280 x 1024 63.981 60.020 108.000 HDMI & DVI
1360 x 768 47.72 60.015 85.500 HDMI & DVI
1440 x 900 55.935 59.887 106.500 HDMI & DVI
1680 x 1050 65.29 59.954 146.25 HDMI & DVI
1920 x 1080 67.5 60 148.5 HDMI & DVI
支援的電腦視訊 (D-Sub) 輸入訊號解析度
解析度
水平頻率
(KHz)
720 x 400 31.467 70.082 28.320
640 x 480 31.469 59.940 25.175
800 x 600 37.879 60.317 40.000
1024 x 768 48.363 60.004 65.000
1280 x 800 49.702 59.810 83.500
1280 x 960 60.000 60.000 108.000
1280 x 1024 63.981 60.020 108.000
1360 x 768 47.72 60.015 85.500
1440 x 900 55.935 59.887 106.500
1680 x 1050 65.29 59.954 146.25
1920 x 1080 67.5 60 148.5
垂直頻率
(Hz)
頻寬 (MHz)
30
參考資訊
AW 系列規格
背光
畫面尺寸 ( 概略值 )50” 55”
解析度
顯示
訊號
輸入
訊號
輸出
電源
機體
尺寸
對比度 （典型值）
動態對比度
色彩
可視角度
影片流暢增益技術
高解析度多媒體介面
(HDMI)
色差視訊
(Component)
複合視訊 (Composite) 1 （與色差共用）
電腦輸入 (PC-IN)
通用序列匯流排
(USB)
電腦音源輸入 (PC
Audio In)
影像輸出 無
光纖數位聲音輸出
(SPDIF)
類比聲音輸出
耳機音源輸出
電源供應
消耗功率 ( 最大值 )
消耗功率 ( 典型值 )
待機消耗功率
含底座 (W x H x D)
不含底座 (W x H x D)
50AW6500 55AW6600
LED
1920 x 1080
3000:1 4000:1
1000000:1
8 bits 10 bits
178 度 ( 水平 )；178 度 ( 垂直 )
60 Hz 120 Hz
3
1
1
2
1
1
1
1
110V~, 60Hz, 1.32A 110V~, 60Hz, 1.4A
125W 127W
65W 75W
<0.5W
1116.38 x 699.77 x
241.11 (mm)
1116.38 x 659.04 x
79.9 (mm)
1247.34 x 811.57 x
286.01 (mm)
1247.34 x 750.95 x
86.95 (mm)
參考資訊
31
重量
含底座
不含底座
操作溫度
儲存溫度
上述規格如有變更，恕不另行通知。
65AW6600
背光
畫面尺寸 ( 概略值 )65”
解析度
對比度 （典型值）
顯示
動態對比度
色彩
可視角度
影片流暢增益技術
高解析度多媒體介面
(HDMI)
色差視訊
(Component)
複合視訊 (Composite) 1 （與色差共用）
訊號
輸入
電腦輸入 (PC-IN)
通用序列匯流排
(USB)
電腦音源輸入 (PC
Audio In)
影像輸出 無
訊號
輸出
光纖數位聲音輸出
(SPDIF)
類比聲音輸出
耳機音源輸出
1920 x 1080
178 度 ( 水平 )；178
15.3 kg 18.78 kg
13.38 kg 16.3 kg
0 ° C~40 ° C ( 於海平面 )
-20 ° C~60 ° C ( 於海平面 )
LED
4000:1
1000000:1
10 bits
度 ( 垂直 )
120 Hz
3
1
1
2
1
1
1
1
32
參考資訊
電源供應
消耗功率 ( 最大值 )
電源
消耗功率 ( 典型值 )
待機消耗功率
含底座 (W x H x D)
機體
尺寸
不含底座 (W x H x D)
重量
含底座
不含底座
操作溫度
儲存溫度
上述規格如有變更，恕不另行通知。
110V~, 60Hz, 2A
227W
138W
<0.5W
1466.48 x 940.26 x
320.0 (mm)
1466.48 x 878.2 x
89.89 (mm)
31.83 kg
26.88 kg
0 ° C~40 ° C ( 於海平
面 )
-20 ° C~60 ° C ( 於海
平面 )
參考資訊
33
疑難排解
若您在使用本液晶顯示器時遇到困難和問題，在您撥打電話求助於
BenQ 客戶服務中心之前，請先詳細閱讀下列資訊，嘗試是否可以自行
解決問題，以節省您的時間。
問題 可能的解決方法
• 打開電源插座上的主開關 ( 若有的話 )。
• 確認電源插頭是否有牢固地插入顯示器的 AC-IN 電
無法開啟電源
沒有影像或聲音
影像扭曲
影像看起來顏色
太淡，或是影像
最暗的部分看起
來太亮
源輸入和電源插座中。
• 確認電源插座是通電的狀態。如果無法確認電源插
座是否有通電，請試試將其它的電器，例如桌燈，
插上該電源插座看看是否正常。
• 請先確認顯示器電源已開啟 ( 顯示器的電源指示燈
應亮藍色 )。
• 嘗試使用其它的訊號輸入，檢查是否為訊號來源裝
置故障。
• 檢查訊號線的連接方式是否有誤。
• 請檢查音量是否被設定為最小音量或靜音。
• 請檢查 「聲音」選單中的 「揚聲器」功能是否被設
為 「關」。
• 若您將顯示器連接至電腦，請確認您已將電腦的顯
示模式切換至外接顯示輸出，且電腦未進入待機或
休眠模式 ( 顯示器的電源指示燈會閃爍紅色 )。
• 請確認顯示器的畫面比例是否已正確設定為適合影
像來源的模式。
• 使用其它訊號輸入，檢查是否為訊號來源裝置故
障。
• 請降低對比度。
• 可能是外接視訊輸出裝置的影像輸出品質設定過
高，請降低訊號輸出品質後再試一次。
• 可能是在與外接視訊輸出裝置的訊號傳輸過程中，
某些視訊訊號被中斷。請檢查訊號線是否有鬆脫。
• 降低螢幕亮度，使影像中應為暗色的區域顯示正
常。
• 可能是外接視訊輸出裝置的亮度設定過高，請降低
亮度設定後再試一次。
34
參考資訊
訊號線連接正
確，但沒有影像
或有聲無影
電腦視訊顯示異
常或不顯示
遙控器沒有作用
• 請確認訊號線是否連接牢固。
• 請確認來自訊號來源設備 ( 例如電腦或遊樂器等 ) 的
影像訊號解析度是否符合本顯示器所支援的解析
度。若輸入的影像訊號解析度過高或不被支援，本
顯示器將無法顯示，本顯示器所支援的最高 HDMI
視訊 / 色差視訊影像解析度為 1080p，最高 PC/DVI
視訊影像解析度為 1920 × 1080 @ 60Hz。此時，若
訊號來源設備提供輸出影像訊號解析度調整的功
能，請降低輸出解析度，或將之調整為本顯示器所
支援的解析度後再試一次。
• 請確認連接的訊號線是否有鬆脫。
• 可能是電腦所輸出的視訊訊號解析度不符本顯示器
所支援的解析度。請參閱第 34 頁的 「疑難排解」，
然後再試一次。
• 電腦視訊輸出訊號解析度設定過高，導致本顯示器
無法顯示。1920 × 1080 @ 60Hz 是顯示器支援的最
高電腦視訊解析度。
• 若畫面顯示有模糊與跳動情形，請使用 「電腦」選
單中的 「自動調整」功能讓顯示器自動調整設定。
• 請更新電腦顯示卡的驅動程式後再試一次。
• 請檢查電池安裝的方向是否正確。
• 請檢查電池電源是否已經耗盡。
• 請檢查遙控器與顯示器間的距離和角度是否恰當。
• 請檢查遙控器是否有瞄準顯示器的遙控訊號感應
窗。
• 請檢查遙控器與顯示器的遙控訊號感應窗之間是否
有任何物品阻隔。
• 請確認遙控訊號感應窗未受到日光或燈光強烈照
射。
• 請檢查附近是否有任何裝置 (PC 或 PDA) 在傳送紅
外線訊號，如此可能會造成遙控器和液晶顯示器間
的訊號傳輸的阻礙。若有，請先關掉這些裝置的紅
外線傳輸功能。
參考資訊
35
BenQ 大型液晶顯示器台灣地區保固服務說明
注意事項
• 免費到府檢修服務僅限台灣本島 (22 型 / 24 型機種為快遞收送服務 )。
• 由於目前市面上液晶面板之製造技術尚無法保證 100% 無亮點或暗點，
恕不提供液晶面板無亮點保證。
• 專案或特賣機種之保固內容將以專案方式另行訂定，不適用上述保固
服務。
• 請避免使用任何清潔溶劑或玻璃清潔劑擦拭液晶面板。
• BenQ 保留以上辦法修改之權利。
保固除外條款
產品於保證期限內，若屬下列情況者，則不在保固範圍內，消費者須負
擔全部維修費用：
• 產品外觀瑕疵破損 - 長時間收看固定畫面或圖案，以致發生面板烙
痕，例如 4:3 左右邊形成黑線、電視台 logo、廣告公播字樣等等。
• 操作溫度超過 40 度，以致產生面板故障 ( 暗影或色塊 ) 等情形。
• 保固標籤或防拆標籤經更改或破損。
• 產品序號不符或破損不清楚 。
• 本產品使用者未依說明書要求，錯誤安裝、或保管及使用造成的故障
或損壞。
• 產品經非明基 BenQ 所屬或授權服務中心之技術人員維修或拆裝。
• 若非使用原廠配件的情形下，造成機器損壞，則屬人為損壞，不列入
保固條件中。
• 非可歸責於產品材料製造瑕疵的損害 ( 如地震、水災、火災、雷擊、
腐蝕、受潮或不可抗力之環境因素， 或運送碰撞、使用後所產生的污
漬或表面刮傷、擠壓、劃傷、撞擊、高溫、輸入不合適的電壓等因素
造成機器故障或損壞 ) 。
• 非於明基 BenQ 合法經銷管道所購買之產品 。
36
參考資訊
Loading...
