Bedienungsanleitung



Operating manual

Notice d‘emploi

Instrucciones de servicio



Návod k obsluze



Οδηγίες χρήσεως

Kezelési utasítás

Istruzioni d’uso



Gebruiksaanwijzing



Instrukcja obsługi



Instructiuni de folosire



Инструкция по эксплуатации индикатора напряжения

Bruksanvisning



Kullanma Talimati

BENNING CM 5–1

Page 2

D  F E   H I     S 























CAT.IV

600V

600A

AUTOTEST

AUTO BACKLIT

Auto AutoSense

ZeroLoZi

· HOLD

TRUE RMS

CAT.IV

600V CAT.III 1000V

DCA ZERO

PRESS 1 SEC

POWER OFF

PRESS 3 SEC







 





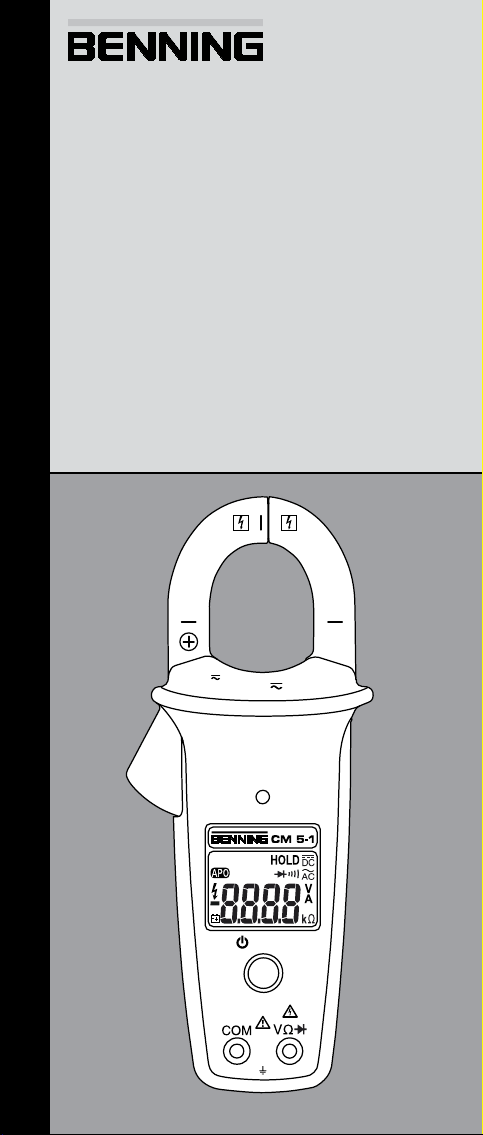

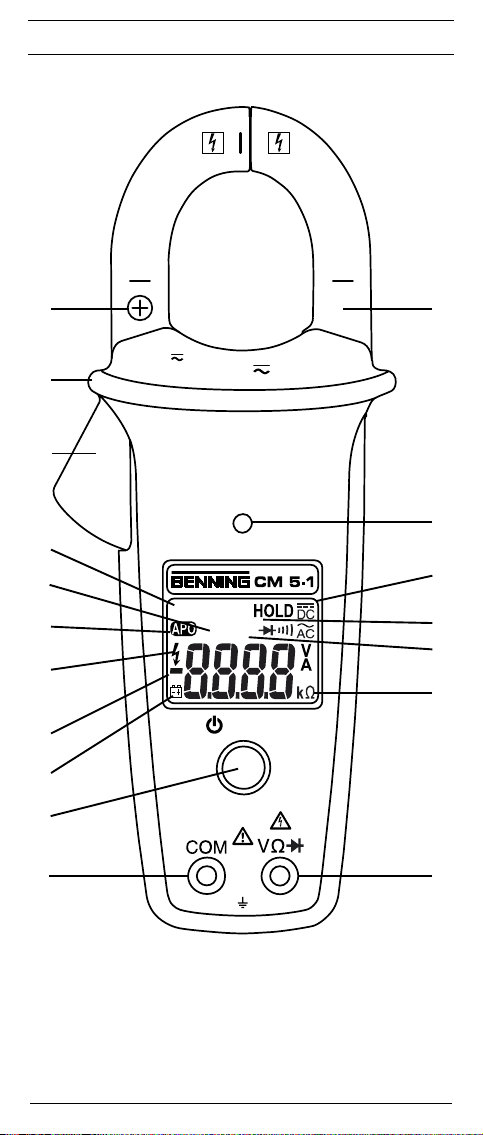

Bild 1: Gerätefrontseite Fig. 1: Front tester panel Fig. 1: Panneau avant de l‘appareil Fig. 1: Parte frontal del equipo

Obr. 1: Přední strana přístroje Σικόνα 1: Μπροστινή όψη

1. ábra: A mérõkészülék elölnézete

02/ 2011

Ill. 1: Lato anteriore apparecchio

Fig. 1: Voorzijde van het apparaat Rys. 1: Panel przedni przyrządu Imaginea 1: Partea frontală a aparatului Рис. 1: Вид спереди

Fig. 1: Framsida Resim 1: Cihaz önyüzü

BENNING CM 5-1

Page 3

D  F E   H I     S 

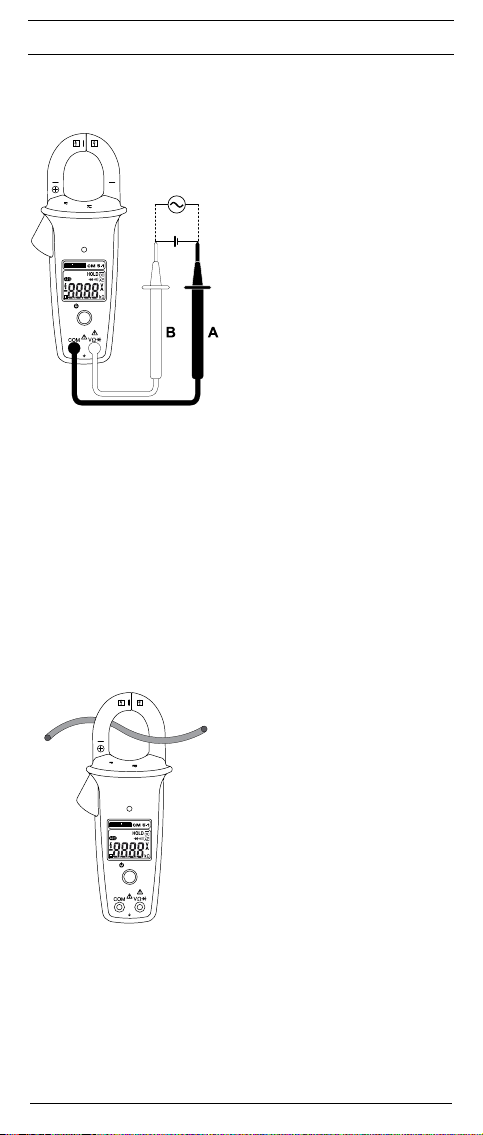

Bild 2: Gleich-/ Wechselspannungsmessung mit

AUTOTEST-Funktion

Fig. 2: Direct/ alternating voltage measurement with

AUTOTEST function

Fig. 2: Mesure de tension continue/ alternative avec

fonction AUTOTEST

Fig. 2: Medición de tensión contínua/ alterna con

función AUTOTEST

CAT.IV

600V

600A

AUTOTEST

AUTO BACKLIT

Auto AutoSense

ZeroLoZi

· HOLD

DCA ZERO

PRESS 1 SEC

POWER OFF

PRESS 3 SEC

TRUE RMS

CAT.IV 600V CAT.III 1000V

CAT.IV

600V

600A

AUTOTEST

AUTO BACKLIT

Auto AutoSense

ZeroLoZi

· HOLD

DCA ZERO

PRESS 1 SEC

POWER OFF

PRESS 3 SEC

TRUE RMS

CAT.IV 600V CAT.III 1000V

Obr. 2: Měření stejnosměrného/ střídavého napětí s

funkcí AUTOTEST

Σικόνα 2: Μέτρηση συνεχούς/ εναλλασσόμενης τάσης

και λειτουργία AUTOTEST

2. ábra: Egyen- es váltakozó feszültség mérés

AUTOTEST művelettel

Ill. 2: Misura tensione continua/ alternata con

funzione AUTOTEST

Fig. 2: Meten van gelijkspanning/ wisselspanning met

AUTOTEST-functie

Rys.2: Pomiar napięcia stałego/ przemiennego z

funkcją AUTOTEST

Imaginea 2: Măsurarea tensiunii continue/ alternative cu

funcţia AUTOTEST

Рис. 2: Измерение напряжения постоянного/

переменного тока при помощи функции

AUTOTEST

Fig. 2: Likspänningsmätning/ växelspänningsmätning

med AUTOTEST-funktion

Resim 2: AUTOTEST işleviyle doğru/ alternatif gerilim

ölçümü

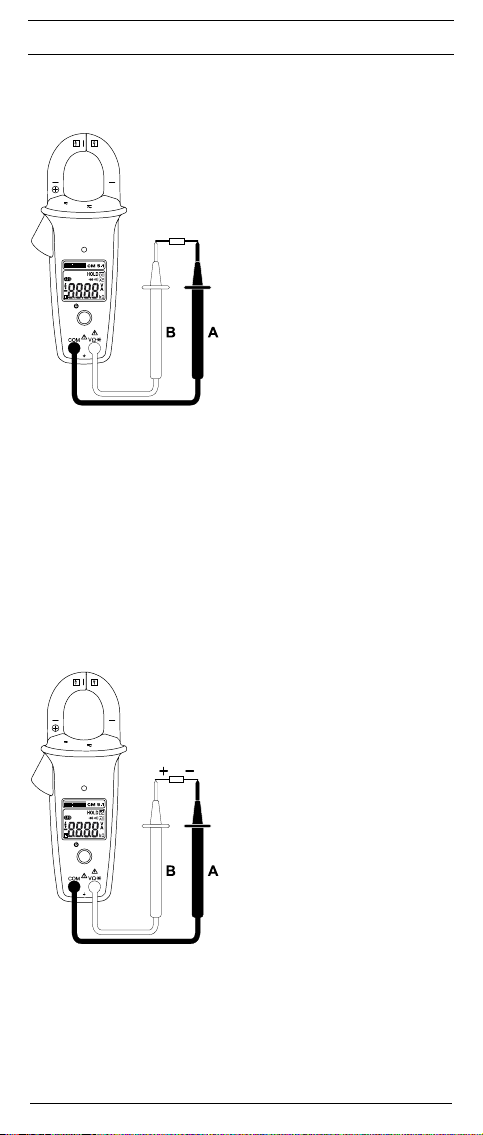

Bild 3: Gleich-/ Wechselstrommessung mit

AUTOTEST-Funktion

Fig. 3: Direct/ alternating current measurement with

AUTOTEST function

Fig. 3: Mesure de courant continue/ alternative avec

fonction AUTOTEST

Fig. 3: Medición de corriente contínua/ alterna con

función AUTOTEST

Obr. 3: Měření stejnosměrného/ střídavého proudu s

funkcí AUTOTEST

Σικόνα 3: Μέτρηση συνεχούς/ εναλλασσόμενης έντασης

ρεύματος και λειτουργία AUTOTEST

3. ábra: Egyen- es váltakozó áram mérés AUTOTEST

művelettel

Ill. 3: Misura corrente continua/ alternata con

funzione AUTOTEST

Fig. 3: Meten van gelijkstroom/ wisselstroom met

AUTOTEST-functie

Rys.3: Pomiar prądu stałego/ przemiennego z funkcją

AUTOTEST

Imaginea 3: Măsurarea curentului continuu/ alternativ cu

funcţia AUTOTEST

Рис. 3: Измерение величины постоянного/

переменного тока при помощи функции

AUTOTEST

Fig. 3: Likströmsmätning/ växelströmsmätning med

AUTOTEST-funktion

Resim 3: AUTOTEST işleviyle doğru/ alternatif akım

ölçümü

02/ 2011

BENNING CM 5-1

Page 4

D  F E   H I     S 

Bild 4: Widerstandsmessung

CAT.IV

600V

600A

AUTOTEST

AUTO BACKLIT

Auto AutoSense

ZeroLoZi

· HOLD

DCA ZERO

PRESS 1 SEC

POWER OFF

PRESS 3 SEC

TRUE RMS

CAT.IV 600V CAT.III 1000V

Fig. 4: Resistance measurement Fig. 4: Mesure de la résistance Fig. 4: Medición de resistencia

Obr. 4: Měření odporu Σχήμα 4: Μέτρηση αντίστασης

4. ábra: Ellenállásmérés Ill. 4: Misura di resistenza Fig. 4: Weerstandsmeting

Rys.4: Pomiar rezystancji Imaginea 4: Măsurarea rezistenţei Рис. 4: Измерение сопротивления

Fig. 4: Resistansmätning Resim 4: Direnç ölçümü

CAT.IV

600V

02/ 2011

Auto AutoSense

TRUE RMS

600A

AUTOTEST

AUTO BACKLIT

ZeroLoZi

· HOLD

CAT.IV 600V CAT.III 1000V

Bild 5: Durchgangsprüfung mit Summer Fig. 5: Continuity testing with buzzer Fig. 5: Contrôle de continuité avec ronfleur Fig. 5: Control de continuidad con vibrador Obr. 5: Akustická zkoušku obvodu

Σχήμα 5: Έλεγχος συνέχειας με ηχητικό σήμα

5. ábra: Folytonosság vizsgálat zümmögővel

Ill. 5: Prova di continuità con cicalino Fig. 5: Doorgangscontrole met akoestisch signaal

DCA ZERO

PRESS 1 SEC

POWER OFF

PRESS 3 SEC

Rys. 5: Sprawdzenie ciągłości obwodu Imaginea 5: Testarea continuităţii cu buzzer Рис. 5: Проверка целостности цепи

Fig. 5: Genomgångstest med summer

Resim 5: Sesli uyarıcı ile süreklilik ölçümü

BENNING CM 5-1

Page 5

D  F E   H I     S 

Bild 6: Diodenprüfung

CAT.IV

600V

600A

AUTOTEST

AUTO BACKLIT

Auto AutoSense

ZeroLoZi

· HOLD

DCA ZERO

PRESS 1 SEC

POWER OFF

PRESS 3 SEC

TRUE RMS

CAT.IV 600V CAT.III 1000V

Fig. 6: Diode testing Fig. 6: Contrôle de diodes Fig. 6: Prueba de diodos Obr. 6: Test diod

Σχήμα 6: Έλεγχος διόδου

6: ábra: Dióda vizsgálat Ill. 6: Prova dei diodi Fig. 6: Diodencontrole Rys.6: Sprawdzenie diody Imaginea 6: Testarea diodelor

Рис. 6: Проверка диодов

Fig. 6: Diodtest Resim 6: Diyot kontrolü

02/ 2011

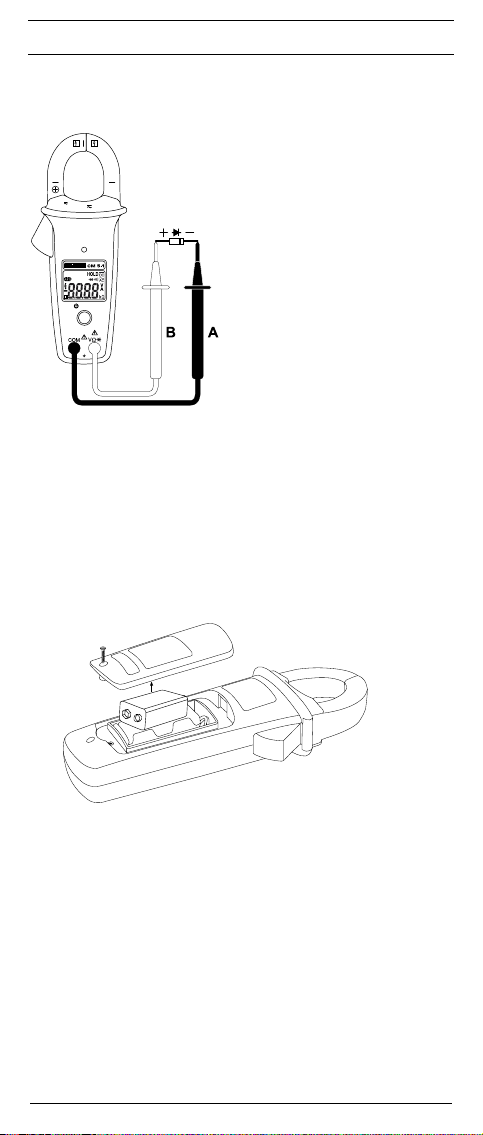

Bild 7: Batteriewechsel Fig. 7: Battery replacement Fig. 7: Remplacement de la pile Fig. 7: Cambio de pila

Obr. 7: Výměna baterií Σχήμα 7: Αντικατάσταση μπαταριών

7. ábra: Telepcsere Ill. 7: Sostituzione batterie

Fig. 7: Vervanging van de batterij

Rys.7: Wymiana baterii Imaginea 7: Schimbarea bateriei

Рис. 7: Замена батареи

Fig. 7: Batteribyte

Resim 7: Batarya değişimi

BENNING CM 5-1

Page 6

Bedienungsanleitung

BENNING CM 5-1

Digital-Stromzangen-Multimeter mit AUTOTEST-Funktion zur

- Gleichspannungsmessung

- Wechselspannungsmessung

- Gleichstrommessung

- Wechselstrommessung

- Widerstandsmessung

- Durchgangsprüfung

- Diodenprüfung

Inhaltsverzeichnis

1. Benutzerhinweise

2. Sicherheitshinweise

3. Lieferumfang

4. Gerätebeschreibung

5. Allgemeine Angaben

6. Umgebungsbedingungen

7. Elektrische Angaben

8. Messen mit dem BENNING CM 5-1

9. Instandhaltung

10. Technische Daten des Messzubehörs

11. Umweltschutz

1. Benutzerhinweise

Diese Bedienungsanleitung richtet sich an

- Elektrofachkräfte und

- elektrotechnisch unterwiesene Personen

Das BENNING CM 5-1 ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 1000 V DC und 750 V AC eingesetzt werden. Näheres hierzu im Abschnitt 6. „Umgebungsbedingungen“).

In der Bedienungsanleitung und auf dem BENNING CM 5-1 werden folgende Symbole verwendet:

Anlegen um GEFÄHRLICH AKTIVE Leiter oder Abnehmen von diesen ist zugelassen.

Warnung vor elektrischer Gefahr! Steht vor Hinweisen, die beachtet werden müssen, um Gefahren für



Menschen zu vermeiden.

Achtung Dokumentation beachten! Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung



zu beachten sind, um Gefahren zu vermeiden.

Dieses Symbol auf dem BENNING CM 5-1 bedeutet, dass das



BENNING CM 5-1 schutzisoliert (Schutzklasse II) ausgeführt ist.

Dieses Symbol auf dem BENNING CM 5-1 bedeutet, dass das BENNING CM 5-1 konform zu den EU-Richtlinien ist.

Dieses Symbol erscheint in der Anzeige für eine entladene Batterie.

Dieses Symbol kennzeichnet den Bereich „Durchgangsprüfung“. Der Summer dient der akustischen Ergebnisausgabe.

(DC) Gleich- Spannung oder Strom.

(AC) Wechsel- Spannung oder Strom.



Erde (Spannung gegen Erde).



Hinweis

Nach Entfernen des Klebeschildes „Warnung...“ (auf dem Batteriedeckel) erscheint der englische Text!

02/ 2011

BENNING CM 5-1

Page 7

2. Sicherheitshinweise

Das Gerät ist gemäß DIN VDE 0411 Teil 1/ EN 61010-1 gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten die in dieser Anleitung enthalten sind. Fehlverhalten und Nichtbeachtung der Warnungen kann zu schwerwiegenden Verletzungen oder zum Tode führen.

Extreme Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein Kontakt mit Leitern kann einen



Elektroschock verursachen.

Das BENNING CM 5-1 darf nur in Stromkreisen der Über spannungs kategorie III mit max. 1000 V oder Über span nungs kate go rie IV mit max. 600 V Leiter gegen Erde benutzt werden. Hierzu sind geeignete Messleitungen zu verwenden. Bei Messungen innerhalb der Messkategorie III oder der Messkategorie IV darf das hervorstehende leitfähige Teil einer Kontaktspitze der Messleitung nicht länger als 4 mm sein. Vor Messungen innerhalb der Messkategorie III und der



Messkategorie IV müssen, die dem Set beigestellten, mit CAT III und CAT IV gekennzeichneten, Aufsteckkappen auf die Kontaktspitzen aufgesteckt werden. Diese Maßnahme dient dem Benutzerschutz. Beachten Sie, dass Arbeiten an spannungsführenden Teilen und Anlagen grundsätzlich gefährlich sind. Bereits Spannungen ab 30 V AC und 60 V DC können für den Menschen lebens gefährlich sein.

Vor jeder Inbetriebnahme überprüfen Sie das Gerät und die



Leitungen auf Beschädigungen.

Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,

- wenn das Gerät oder die Messleitungen sichtbare Beschädigungen aufweisen,

- wenn das Gerät nicht mehr arbeitet,

- nach längerer Lagerung unter ungünstigen Verhältnissen,

- nach schweren Transportbeanspruchungen,

- wenn das Gerät oder die Messleitungen feucht sind.

- wenn der Selbsttest fehlschlägt und im Display „FAIL“ erscheint.

Um eine Gefährdung auszuschließen

- berühren Sie die Leitungen nicht an den blanken



Messspitzen,

- stecken Sie die Leitungen in die entsprechend gekennzeichneten Buchsen am Multimeter

Wartung: Das Gerät nicht öffnen, es enthält keine durch den Benutzer



reparablen Bauteile. Reparatur und Service kann nur durch qualifiziertes Personal erfolgen.

Reinigung: Das Gehäuse regelmäßig mit einem Tuch und Reinigungsmittel



trocken abwischen. Kein Poliermittel oder Lösungsmittel verwenden.

3. Lieferumfang

Zum Lieferumfang des BENNING CM 5-1 gehören:

3.1 ein Stück BENNING CM 5-1,

3.2 ein Stück Sicherheitsmessleitung, rot (L = 1,4 m),

3.3 ein Stück Sicherheitsmessleitung, schwarz (L = 1,4 m),

3.4 ein Stück Kompakt-Schutztasche,

3.5 ein Stück 9-V-Blockbatterie zur Erstbestückung im Gerät eingebaut,

3.6 eine Bedienungsanleitung. 2

02/ 2011

BENNING CM 5-1

Page 8

Hinweis auf Verschleißteile:

- Das BENNING CM 5-1 wird durch eine eingebaute 9-V-Blockbatterie (IEC 6 LR 61) gespeist.

- Die oben genannten Sicherheitsmessleitungen (geprüftes Zubehör) entsprechen CAT III 1000 V/ CAT IV 600 V und sind für einen Strom von 10 A zugelassen.

4. Gerätebeschreibung

siehe Bild 1: Gerätefrontseite

Die in Bild 1 angegebenen Anzeige- und Bedienelemente werden wie folgt bezeichnet: 1 Polaritätsmarkierung, zur Zuordnung der DC-Stromrichtung mittels

Polaritätsanzeige,

2 Stromzangenwulst, schützt vor Leiterberührung, 3 Öffnungshebel, zum Öffnen und Schließen der Stromzange, 4 AutoSense, Symbolisierung der AUTOTEST-Funktion 5 Zero, Anzeige Nullabgleich bei DC-Strommessungen, 6 APO, erscheint wenn Auto Power Off aktiviert ist (Gerät schaltet sich nach

20 Min. aus),

7 , erscheint bei gefährlichen Spannungen > 30 V, 8 Polaritätsanzeige, eine Polung gegen die Polaritätsmarkierungen wird mit

„-“ gekennzeichnet,

9 Batterieanzeige, erscheint bei entladener Batterie, J Taste (grau), mit folgenden Funktionen:

- POWER, zum Ein-/ Ausschalten des BENNING CM 5-1

- (AUTO) POWER OFF, aktivieren/ deaktivieren der automatischen

Abschaltung

- ZERO-Abgleich, Nullabgleich bei DC-Strommessungen

- (AUTO) HOLD, automatische Speicherung des Messwertes,

- HOLD, Speicherung des angezeigten Messwertes,

K COM-Buchse, gemeinsame Buchse für Spannungs-, Wider stands mes-

sungen und Durchgangsprüfung,

L Buchse (positive1), für V, Ω und , M Bereichsanzeigen, N LoZi, symbolisiert den geringen Eingangswiderstand bei

Spannungsmessungen (4 kΩ ... 375 kΩ),

O Auto, HOLD und AutoHOLD, erscheint wenn die jeweilige Mess wert-

speicherung aktiv ist,

 Digitalanzeige, für den Messwert und die Anzeige der Bereichs über-

schreitung,

 AUTO BACKLIT, Sensor der automatischen Hintergrundbeleuchtung,  Messzange, zum Umfassen des einadrigen, stromdurchflossenen Leiters,

1) Hierauf bezieht sich die automatische Polaritätsanzeige für Gleichspannung

5. Allgemeine Angaben

5.1 Allgemeine Angaben zum Stromzangen-Multimeter

5.1.1 Die Digitalanzeige  ist als 4-stellige Flüssigkristallanzeige mit 14 mm

Schrifthöhe mit Dezimalpunkt ausgeführt. Der größte Anzeigewert ist

9999.

5.1.2 Die Polaritätsanzeige 8 wirkt automatisch. Eine Polung entgegen der

Buchsendefinition/ Polaritätsmarkierung 1 wird mit „-“ angezeigt.

5.1.3 Das BENNING CM 5-1 wird durch die Taste (grau) J ein- oder aus-

geschaltet. Zum Ausschalten die Taste für ca. 3 Sekunden gedrückt halten.

5.1.4 Die Bereichsüberschreitung wird mit „0L“ oder „- 0L“ und teilweise einer

akustischen Warnung angezeigt.

Achtung, keine Anzeige und Warnung bei Überlast!

5.1.5 Nullabgleich (ZERO)

Ein 1 Sekunden langer Tastendruck der Taste (grau) J führt zum

Nullabgleich bei Gleichstrommessungen. Anzeige durch ein blinkendes „ZERO“ 5 in der Digitalanzeige.

5.1.6 Messwertspeicherung „HOLD“: Durch Betätigen der Taste (grau) J

lässt sich das Messergebnis speichern. Im Display wird gleichzeitig das Symbol „HOLD“ O eingeblendet. Ein erneutes Betätigen der Taste J schaltet in den Messmodus zurück.

Bei aktivierter Messwertspeicherung „HOLD“ erkennt das Multimeter ein

von der Anzeige abweichendes Messsignal, wenn sich das Messsignal gleicher Einheit um 50 Digit erhöht oder wenn ein Messsignal einer anderen Messfunktion erfasst wird. Die Messsignaländerung wird durch ein blinkendes Display und durch einen kontinuierlichen Signalton kenntlich gemacht.

02/ 2011

BENNING CM 5-1

Page 9

5.1.7 Automatische Messwertspeicherung „AutoHOLD“ (nur für AC/

DC-Strommessungen ab 3 A): Wird während des Einschaltens die Taste (grau) J für mehr als 5 Sekunden gedrückt, blinkt im Display „AutoHOLD“ O und „AutoHOLD“ wird aktiviert. Erfasst das Multimeter einen konstanten Messwert, ertönt der Summer dreimal und der Messwert wird mit dem „AutoHOLD“-Symbol für 5 Sekunden im Display gehalten. Durch Betätigen der Taste (grau) J lässt sich der Messwert speichern. Bei aktivierter „AutoHOLD“-Funktion ist die APO-Funktion deaktiviert.

5.1.8 Die Messrate des BENNING CM 5-1 beträgt nominal 5 Messungen pro

Sekunde für die Digitalanzeige.

5.1.9 Das BENNING CM 5-1 besitzt eine Selbsttestfunktion. Erscheint im

Display „FAIL“, darf das BENNING CM 5-1 nicht verwendet werden. Schalten Sie das Gerät im Fehlerfall aus und wieder ein. Besteht der Fehler weiterhin, senden Sie das BENNING CM 5-1 an unsere Serviceadresse (siehe Abschnitt 9.4 „Kalibrierung“).

5.1.10 Das BENNING CM 5-1 schaltet sich nach ca. 20 Minuten selbsttätig

ab (APO, Auto-Power-Off). Es schaltet sich wieder ein, wenn die Taste (grau) J betätigt wird. Ein Signalton signalisiert die selbsttätige Abschaltung des Gerätes. Die automatische Abschaltung lässt sich deaktivieren, indem Sie beim Einschalten die Taste J ca. 3 Sekunden gedrückt halten. Anzeige durch ein blinkendes „APO“ 6 in der Digitalanzeige. Beim erneuten Einschalten die Taste J kurz drücken, um die automatische Abschaltung wieder zu aktivieren.

5.1.11 Temperaturkoeffizient des Messwertes: 0,2 x (angegebene Mess ge-

nauig keit)/ °C < 18 °C oder > 28 °C, bezogen auf den Wert bei der Re fer enztemperatur von 23 °C.

5.1.12 Das BENNING CM 5-1 wird durch eine 9-V-Blockbatterie gespeist (IEC

6 LR 61).

5.1.13

Wenn die Batteriespannung unter die vorgesehene Arbeitsspannung des BENNING CM 5-1 sinkt, erscheint in der Anzeige ein Batteriesymbol 9.

5.1.14 Die Lebensdauer einer Batterie beträgt etwa 125 Stunden

(Alkalibatterie).

5.1.15 Geräteabmessungen:

(L x B x H) = 215 x 85 x 51 mm Gerätegewicht: 360 g

5.1.16 Die mitgelieferten Sicherheitsmessleitungen sind ausdrücklich für die

Nennspannung und dem Nennstrom des BENNING CM 5-1 geeignet.

5.1.17 Größte Zangenöffnung: 35 mm

5.1.18 Größter Leitungsdurchmesser: 30 mm

6. Umgebungsbedingungen

- Das BENNING CM 5-1 ist für Messungen in trockener Umgebung vorgesehen,

- Barometrische Höhe bei Messungen: Maximal 2000 m,

- Überspannungskategorie/ Aufstellungskategorie: IEC 60664-1/ IEC 61010-

1 → 600 V Kategorie IV, 1000 V Kategorie III

- Verschmutzungsgrad: 2,

- Schutzart: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und

Schutz gegen feste Fremdkörper, > 2,5 mm Durchmesser

0 - zweite Kennziffer: Kein Wasserschutz,

- Arbeitstemperatur und relative Luftfeuchte: Bei Arbeitstemperatur von 0 °C bis 30 °C: relative Luftfeuchte kleiner 80 %,

Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %, Bei Arbeitstemperatur von 41 °C bis 50 °C: relative Luftfeuchte kleiner 45 %,

- Lagerungstemperatur: Das BENNING CM 5-1 kann bei Temperaturen von

- 20 °C bis + 60 °C (Luftfeuchte 0 bis 80 %) gelagert werden. Dabei ist die Batterie aus dem Gerät herauszunehmen.

7. Elektrische Angaben

Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus

- einem relativen Anteil des Messwertes und

- einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).

Diese Messgenauigkeit gilt bei Temperaturen von 18 °C bis 28 °C und einer relativen Luftfeuchtigkeit kleiner 80 %.

7.1 Priorität der AUTOTEST-Funktion

Die AUTOTEST-Funktion schaltet eigenständig in die richtige Messfunktion und wählt eigenständig den idealen Messbereich aus, dabei arbeitet das BENNING CM 5-1 nach folgender Reihenfolge:

02/ 2011

BENNING CM 5-1

Page 10

Folgende Kriterien müssen erfüllt werden:

Spannungsmessung aktiv, wenn:

VAC, V

Diode

AAC, A

je nachdem, welcher Anteil größer ist

Widerstand/ Durchgang

je nachdem, welcher Anteil größer ist

7.2 Gleichspannungsbereiche

Der Eingangswiderstand beträgt für Spannungen bis 30 V mindestens 4 kΩ. Der Eingangswiderstand steigt mit steigender Eingangsspannung auf 375 kΩ

bei 750 V.

Messbereich Auflösung Messgenauigkeit Überlastschutz *

2,1 V ... 1000 V 0,1 V ± (0,3 % des Messwertes + 2 Digit) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % des Messwertes + 2 Digit) 750 V

Maximale Messzeit = 30 Sekunden für Spannungen größer 30 V

7.3 Wechselspannungsbereiche

Der Eingangswiderstand beträgt für Spannungen bis 30 V mindestens 4 kΩ. Der Eingangswiderstand steigt mit steigender Eingangsspannung auf 375 kΩ

bei 750 V.

Messbereich Auflösung

Messgenauigkeit

im Frequenzbereich 50 Hz - 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % des Messwertes + 3 Digit) 750 V

im Frequenzbereich 61 Hz - 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % des Messwertes + 3 Digit) 750 V

Maximale Messzeit = 30 Sekunden für Spannungen größer 30 V

Der Messwert wird als echter Effektivwert (True RMS, AC-Kopplung)

gewonnen und angezeigt. Die Messgenauigkeit ist spezifiziert für eine Sinuskurvenform und bezogen auf den Messbereichsendwert sowie für eine nicht sinusförmige Kurvenform bis 50 % des Messbereichsendwertes.

Bei nicht sinusförmigen Kurvenformen wird der Anzeigewert ungenauer. So

ergibt sich für folgende Crest-Factoren ein zusätzlicher Fehler:

Crest-Factor von 1,4 bis 2,0 zusätzlicher Fehler + 1,0 % Crest-Factor von 2,0 bis 2,5 zusätzlicher Fehler + 2,5 % Crest-Factor von 2,5 bis 3,0 zusätzlicher Fehler + 4,0 %

7.4 Gleichstrombereiche

Messbereich Auflösung Messgenauigkeit Überlastschutz

0,9 A …600,0 A 0,1 A ± (1,5 % des Messwertes + 5 Digit) 600 A

Die angegebene Genauigkeit ist spezifiziert für Leiter, die mit der Messzange  mittig umfasst werden (siehe Bild 3 Gleich-/ Wechselstrommessung). Für Leiter, die nicht mittig umfasst werden, muss ein zusätzlicher Fehler von 1 % des Anzeigewertes berücksichtigt werden. Maximaler Remanenz-Fehler: 1 % (bei wiederholender Messung)

7.5 Wechselstrombereiche

Messbereich Auflösung

Messgenauigkeit

im Frequenzbereich 50 Hz - 60 Hz

0,9 A …600,0 A 0,1 A ± (1,5 % des Messwertes + 5 Digit) 600 A

im Frequenzbereich 61 Hz - 400 Hz

0,9 A ... 600,0 A 0,1 A ± (2 % des Messwertes + 5 Digit) 600 A

Der Messwert wird als echter Effektivwert (True RMS, AC-Kopplung)

gewonnen und angezeigt. Die Messgenauigkeit ist spezifiziert für eine

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V 2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

Widerstandsmessung aktiv, wenn:

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

Diodenprüfung aktiv, wenn:

0,4 VDC ... 0,8 VDC (Durchflussspannung)

Strommessung aktiv, wenn:

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

0 Ω ... ∞ Ω

Überlastschutz *

Überlastschutz

eff

Page 11

Sinuskurvenform und bezogen auf den Messbereichsendwert sowie für eine nicht sinusförmige Kurvenform bis 50 % des Messbereichsendwertes.

Bei nicht sinusförmigen Kurvenformen wird der Anzeigewert ungenauer. So

ergibt sich für folgende Crest-Factoren ein zusätzlicher Fehler: Crest-Factor von 1,4 bis 2,0 zusätzlicher Fehler + 1 % Crest-Factor von 2,0 bis 2,5 zusätzlicher Fehler + 2,5 % Crest-Factor von 2,5 bis 3,0 zusätzlicher Fehler + 4 %

Die angegebene Genauigkeit ist spezifiziert für Leiter die mit der Messzange  mittig umfasst werden (siehe Bild 3 Gleich-/ Wechselstrommessung). Für Leiter die nicht mittig umfasst werden, muss ein zusätzlicher Fehler von 1 % des Anzeigewertes berücksichtigt werden.

7.6 Widerstandsbereich und akustische Durchgangsprüfung

Überlastschutz: AC 750 V

Messbereich Auflösung Messgenauigkeit

0 Ω ...9999 Ω 1 Ω ± (0,9 % des Messwertes + 2 Digit) 1,8 V

Der eingebaute Summer ertönt bei einem Widerstand R kleiner als 25 Ω bis 400 Ω. Der Signalton verstummt bei einem Widerstand R größer als 400 Ω

(spezifiziert für Temperaturen von 0 °C bis 40 °C).

7.7 Diodenprüfung

Überlastschutz: AC 750 V

Messbereich Auflösung Messgenauigkeit

0,4 V ... 0,8 V 0,1 V ± (0,9 % des Messwertes + 2 Digit) 1,8 V

8. Messen mit dem BENNING CM 5-1

8.1 Vorbereiten der Messung

Benutzen und lagern Sie das BENNING CM 5-1 nur bei den angegebenen Lager- und Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung.

- Angaben von Nennspannung und Nennstrom auf den Sicher heits mess-

leitungen überprüfen. Die zum Lieferumfang gehörenden Sicher heits-

mess leitungen entsprechen in Nennspannung und Nennstrom dem

BENNING CM 5-1.

- Isolation der Sicherheitsmessleitungen überprüfen. Wenn die Isolation

beschädigt ist, sind die Sicherheitsmessleitungen sofort auszusondern.

- Sicherheitsmessleitungen auf Durchgang prüfen. Wenn der Leiter in der

Sicher heitsmessleitung unterbrochen ist, sind die Sicherheitsmessleitungen

sofort auszusondern.

- Starke Störquellen in der Nähe des BENNING CM 5-1 können zu instabiler

Anzeige und zu Messfehlern führen.

- Messungen sind nur möglich, wenn die Bedingungen der AUTOTEST-

Funktion erfüllt sind (siehe Abschnitt 7.1 „Priorität AUTOTEST-Funktion“).

Hinweis: Getaktete Signale, z. B. durch Ladegeräte erzeugte Ströme, können zu einer fehlerhaften AC/ DC-Anzeige führen.

8.2 Spannungsmessung

Maximale Spannung gegen Erdpotential beachten!



Elektrische Gefahr!

Die höchste Spannung, die an den Buchsen,

- COM-Buchse K

- Buchse für V, Ω und L des BENNING CM 5-1 gegenüber Erde liegen darf, beträgt 600 V CAT IV/ 1000 V CAT III.

- Mit der Taste (grau) J das BENNING CM 5-1 einschalten.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse K am

BENNING CM 5-1 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse für V, Ω und L am

BENNING CM 5-1 kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren.

- Die AUTOTEST-Funktion wird in der Digitalanzeige  mit „AutoSense“

4 angezeigt. Sie ermittelt selbstständig die notwendige Messfunktion

(Spannung) und den optimalen Messbereich.

- Messwert in der Digitalanzeige  am BENNING CM 5-1 ablesen.

/ DC 1000 V

eff

/ DC 1000 V

eff

Max. Leerlaufspannung

02/ 2011

BENNING CM 5-1

Page 12

Beachten Sie die Einschränkungen im unteren Messbereich! Gleichspannungsmessungen sind im Bereich - 0,7 VDC ... 2,1 VDC



nicht möglich. Wechselspannungsmessungen erst bei Spannungen > 1,3 VAC.

siehe Bild 2: Gleich-/ Wechselspannungsmessung mit AUTOTEST-

8.3 Strommessung



- Mit der Taste (grau) J das BENNING CM 5-1 einschalten.

- Öffnungshebel 3 betätigen, einadrigen, stromführenden Leiter mittig mit

der Zange des BENNING CM 5-1 umfassen.

- Die AUTOTEST-Funktion wird in der Digitalanzeige  mit „AutoSense“ 4

angezeigt. Sie ermittelt selbstständig die notwendige Messfunktion (Strom)

und den optimalen Messbereich.

- Messwert in der Digitalanzeige  am BENNING CM 5-1 ablesen. siehe Bild 3: Gleich-/ Wechselstrommessung mit AUTOTEST-Funktion

8.4 Widerstandsmessung und akustische Durchgangsprüfung

- Mit der Taste (grau) J das BENNING CM 5-1 einschalten.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse K am

BENNING CM 5-1 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse für V, Ω und L am

BENNING CM 5-1 kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren.

- Die AUTOTEST-Funktion wird in der Digitalanzeige  mit „AutoSense“ 4

angezeigt. Sie ermittelt selbstständig die notwendige Messfunktion (Wider-

stand/ Durchgang) und den optimalen Messbereich.

- Messwert in der Digitalanzeige  am BENNING CM 5-1 ablesen.

- Unterschreitet der Leitungswiderstand zwischen der COM-Buchse K

und der Buchse für V, Ω und L 25 Ω bis 400 Ω, ertönt der im

BENNING CM 5-1 eingebaute Summer. siehe Bild 4: Widerstandsmessung siehe Bild 5: Durchgangsprüfung mit Summer

8.5 Diodenprüfung

- Mit der Taste (grau) J das BENNING CM 5-1 einschalten.

- Die schwarze Sicherheitsmessleitung mit der COM-Buchse K am

BENNING CM 5-1 kontaktieren.

- Die rote Sicherheitsmessleitung mit der Buchse für V, Ω und L am

BENNING CM 5-1 kontaktieren.

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren.

- Die AUTOTEST-Funktion wird in der Digitalanzeige  mit „AutoSense“ 4

angezeigt. Sie ermittelt selbstständig die notwendige Messfunktion (Diode)

und den optimalen Messbereich.

- Messwert in der Digitalanzeige  am BENNING CM 5-1 ablesen.

- Für eine normale in Flussrichtung angelegte Si-Diode wird eine Fluss-

span nung zwischen 0,4 V bis 0,8 V angezeigt. Wird keine Flussspannung

ermittelt, zunächst die Polung der Diode überprüfen. Wird weiterhin keine

Fluss spannung angezeigt, liegt die Flussspannung der Diode außerhalb

der Messgrenzen. siehe Bild 6: Diodenprüfung

9. Instandhaltung



Die Arbeit am geöffneten BENNING CM 5-1 unter Spannung ist ausschließlich Elektrofachkräften vorbehalten, die dabei besondere Maßnahmen zur Unfallverhütung treffen müssen.

So machen Sie das BENNING CM 5-1 spannungsfrei, bevor Sie das Gerät öffnen:

- Entfernen Sie zuerst beide Sicherheitsmessleitungen vom Messobjekt.

- Entfernen Sie dann beide Sicherheitsmessleitungen vom BENNING CM 5-1.

- Schalten Sie das BENNING CM 5-1 aus. Die Taste (grau) J für ca. 3

Sekunden gedrückt halten.

Funktion

Keine Spannung an die Kontakte des CM 5-1 legen! Entfernen Sie eventuell die angeschlossenen Sicherheitsmessleitungen.

Vor dem Öffnen das BENNING CM 5-1 unbedingt spannungsfrei machen! Elektrische Gefahr!

02/ 2011

BENNING CM 5-1

Page 13

9.1 Sicherstellen des Gerätes

Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit dem BENNING CM 5-1 nicht mehr gewährleistet sein; zum Beispiel bei:

- Sichtbaren Schäden am Gehäuse,

- Fehlern bei Messungen,

- Erkennbaren Folgen von längerer Lagerung unter unzulässigen

Bedingungen,

- Erkennbaren Folgen von außerordentlicher Transportbeanspruchung und

- Fehlschlag des Selbsttests, im Display erscheint „FAIL“. In diesen Fällen ist das BENNING CM 5-1 sofort abzuschalten, von den Messstellen zu entfernen und gegen erneute Nutzung zu sichern.

9.2 Reinigung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen und trockenen Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/ oder Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt darauf, dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes Batterie-Elektrolyt verunreinigt werden. Falls Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der Batterie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

9.3 Batteriewechsel

Vor dem Öffnen das BENNING CM 5-1 unbedingt spannungsfrei



machen! Elektrische Gefahr!

Das BENNING CM 5-1 wird durch eine eingebaute 9-V-Blockbatterie gespeist. Ein Batteriewechsel (siehe Bild 7) ist erforderlich, wenn in der Digitalanzeige  das Batteriesymbol 9 erscheint. So wechseln Sie die Batterie:

- Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.

- Entfernen Sie die Sicherheitsmessleitungen vom BENNING CM 5-1.

- Schalten Sie das BENNING CM 5-1 aus.

- Legen Sie das CM 5-1 auf die Frontseite und lösen Sie die Schraube vom

Batteriedeckel.

- Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom

Unterteil ab.

- Heben Sie die entladene Batterie aus dem Batteriefach und nehmen Sie die

Batteriezuleitungen von der Batterie ab.

- Die neue Batterie ist mit den Batteriezuleitungen zu verbinden und ordnen

Sie diese so, dass sie nicht zwischen den Gehäuseteilen gequetscht

werden. Legen Sie dann die Batterie an die dafür vorgesehene Stelle im

Batteriefach.

- Rasten Sie den Batteriedeckel an das Unterteil und ziehen Sie die

Schraube an. siehe Bild 7: Batteriewechsel

Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen nicht in den Hausmüll. Sie können bei einer Sammelstelle für



Altbatterien bzw. Sondermüll abgegeben werden. Informieren Sie sich bitte bei Ihrer Kommune.

9.4 Kalibrierung

Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technische Daten des Messzubehörs

- Norm: EN 61010-031,

- Maximale Bemessungsspannung gegen Erde () und Messkategorie: Mit Aufsteckkappe: 1000 V CAT III, 600 V CAT IV, Ohne Aufsteckkappe: 1000 V CAT II,

- Maximaler Bemessungsstrom: 10 A,

- Schutzklasse II (), durchgängige doppelte oder verstärkte Isolierung,

- Verschmutzungsgrad: 2,

- Länge: 1,4 m, AWG 18, 8

02/ 2011

BENNING CM 5-1

Page 14

- Umgebungsbedingungen: Barometrische Höhe bei Messungen: Maximal 2000 m, Temperatur: 0 °C bis + 50 °C, Feuchte 50 % bis 80 %

- Verwenden Sie die Messleitungen nur im einwandfreien und sauberen

Zustand sowie entsprechend dieser Anleitung, da ansonsten der vorgese-

hene Schutz beeinträchtigt sein kann.

- Sondern Sie die Messleitung aus, wenn die Isolierung beschädigt ist oder

eine Unterbrechung in Leitung/ Stecker vorliegt.

- Berühren Sie die Messleitung nicht an den blanken Kontaktspitzen. Fassen

Sie nur den Handbereich an!

- Stecken Sie die abgewinkelten Anschlüsse in das Multimeter.

11. Umweltschutz

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemen zu.

02/ 2011

BENNING CM 5-1

Page 15



Operating instructions

BENNING CM 5-1

Digital current clamp multimeter with AUTOTEST function for

- Direct voltage measurements

- Alternating voltage measurements

- Direct current measurements

- Alternating current measurements

- Resistance measurements

- Continuity testing

- Diode testing

Table of contents

1. User notes

2. Safety note

3. Scope of delivery

4. Unit description

5. General information

6. Ambient conditions

7. Electrical specifications

8. Measuring with the BENNING CM 5-1

9. Maintenance

10. Technical data of the measuring accessories

11. Environmental note

1. User notes

These operating instructions are intended for

- qualified electricians and

- electrotechnically trained persons.

The BENNING CM 5-1 is intended for making measurements in dry environment. It must not be used in power circuits with a nominal voltage higher than 1000 V DC and 750 V AC (More details in Section 6. “Ambient conditions”).

The following symbols are used in these operating instructions and on the BENNING CM 5-1:

Application around and removal from HAZARDOUS LIVE conductors is permitted.

Warning of electrical danger! Indicates instructions which must be followed to avoid danger to



persons.

Important, comply with the documentation! The symbol indicates that the information provided in the operating



instructions must be followed with in order to avoid risks.

This symbol on the BENNING CM 5-1 means that the



BENNING CM 5-1 is totally insulated (protection class II).

This symbol on the BENNING CM 5-1 means that the BENNING CM 5-1 complies with the EU directives.

This symbol appears on the display to indicate a discharged battery.

This symbol designates the „continuity test“ range. The buzzer is used for the acoustic result output.

(DC) Direct voltage or current.

(AC) Alternating voltage or current.



Ground (Voltage against ground).



Note

After unmark the adhesive label „Warnung...“ (on battery compartment lid) the English text appears.

02/ 2011

BENNING CM 5-1

Page 16



2. Safety note

The instrument is built and tested in accordance with DIN VDE 0411 part 1/ EN 61010-1 and has left the factory in perfectly safe technical condition. To maintain this condition and to ensure safe operation of the multimeter, the user must observe the notes and warnings given in these instructions at all times. Improper handling and non-observance of the warnings might involve severe injuries or danger to life.

WARNING! Be extremely careful when working with bare conductors or main line carrier! Contact with live conductors



will cause an electric shock!

The BENNING CM 5-1 may be used only in electrical circuits of over voltage category III with a maximum voltage of 1000 V or of over voltage category IV with a maximum voltage of 600 V between the conductor and ground. Only use suitable measuring leads for this. With measurements within measurement category III or measurement category IV, the projecting conductive part of a contact tip of the measuring leads must not be longer than 4 mm.



Prior to carrying out measurements within measurement category III and measurement category IV, the push-on caps provided with the set and marked with CAT III and CAT IV must be pushed onto the contact tips. The purpose of this measure is user protection. Remember that work on electrical components of all kinds is dangerous. Even low-voltages of 30 V AC and 60 V DC may be dangerous to human life.

Before starting the multimeter, always check it as well as all



measuring leads and wires for signs of damage.

Should it appear that safe operation of the multimeter is no longer possible, it should be shut down immediately and secured to prevent that it is switched on accidentally.

It may be assumed that safe operation is no longer possible:

- if the instrument or the measuring leads show visible signs of damage, or

- if the multimeter no longer works, or

- after long periods of storage under unfavourable conditions, or

- after being subject to rough transportation, or

- if the device or the measuring leads are exposed to moisture, or

- if the self-test fails and „FAIL“ is shown on the display.

In order to avoid danger,

- do not touch the bare probe tips of the measuring leads,



- insert the measurement leads in the appropriately designated measuring sockets on the multimeter

Maintenance: Do not open the multimeter, because it contains no components



which can be repaired by the user. Repair and service must be carried out by qualified personnel only!

Cleaning: Regularly wipe the housing by means of a dry cloth and



cleaning agent. Do not use any polishing agents or solvents!

3. Scope of delivery

The scope of delivery for the BENNING CM 5-1 comprises:

3.1 one BENNING CM 5-1,

3.2 one safety measuring leads, red (L = 1.4 m)

3.3 one safety measuring leads, black (L = 1.4 m)

3.4 one compact protective pouch,

3.5 a 9 V block battery

3.6 one operating manual

02/ 2011

BENNING CM 5-1

Page 17



Parts subject to wear:

- The BENNING CM 5-1 is fed by a 9 V block battery (IEC 6 LR 61)

- The above-mentioned safety measuring leads (tested accessories) correspond to CAT III 1000 V/ CAT IV 600 V and are approved for a current of 10 A.

4. Description of current clamp multimeter

See figure 1: Appliance front face

The display and operator control elements specified in Fig. 1 are designated as follows: 1 Polarity marking, for assigning the DC current direction by means of the

polarity indication,

2 Bulge of current clamp, protects against contact with conductor, 3 Opening lever, for opening and closing the current clamp, 4 AutoSense, symbolizes the AUTOTEST function, 5 Zero, null-balance indication for direct current (DC) measurements, 6 APO, Auto Power Off is activated (device will switch off after 20 minutes), 7 , is indicated if a dangerous voltage is applied > 30 V, 8 Polarity indication, any polarity opposed to the polarity markings shall be

designated with „-“,

9 Battery status indication, appears when the battery is discharged, J key (grey), with the following functions:

- POWER, for switching the BENNING CM 5-1 on/ off

- (AUTO) POWER OFF, for activating/ deactivating the automatic switch-

off,

- ZERO balance, null balance for direct current (DC) measurements,

- (AUTO) HOLD, automatic storage of the measured value,

- HOLD, storage of the measured value,

K COM jack, common socket for voltage, resistance measurement and con-

tinuity testing,

L Jack (positive1), for V, Ω and , M Range indication, N LoZi, symbolizes a low input resistance for voltage measurements (4 kΩ ...

375 kΩ),

O Auto, HOLD and AutoHOLD, is displayed if the corresponding storage of

measured values is activated,

 Digital display, for displaying the measured value and range exceedance,  AUTO BACKLIT, sensor of the automatic background lighting,  Measuring pliers, for clamping on the single wire current-carrying conduc-

tor,

1) This is what the automatic polarity indication for DC voltage refers to,

5. General information

5.1 General details on the current clamp multimeter

5.1.1 The digital display  is a 4-digit liquid crystal display with 14 mm high

numerals, complete with decimal point. The largest numerical value which can be displayed is 9999.

5.1.2 The polarity indication 8 is automatic. Only one polarity with respect to

the socket/ polarity marking 1 marked “-” is indicated.

5.1.3 The BENNING CM 5-1 can be switched on/ off by means of the key

(grey) J. For switching it off, press and hold the key for approx. 3 seconds.

5.1.4 The overranging is indicated by “0L” or “- 0L” and, in part, an acoustic

warning.

Warning, no indication and prior warning in the event of an overload

condition!

5.1.5 Null balance (ZERO)

Press the key (grey) J for approx. 1 second to carry out a null balance

for direct current (DC) measurements. The null balance is indicated by a flashing „ZERO“ symbol 5 on the digital display.

5.1.6 Storage of measured values „HOLD“: The measuring result can be

stored by actuating the key (grey) J. The „HOLD“ symbol O simultaneously appears on the display. By pressing the key J again, the device is switched back to the measuring mode.

With the storage of measured values „HOLD“ being activated, the

multimeter recognizes a measuring signal deviating from the displayed value, if the measuring signal of the same unit has increased by 50 digits or if a measuring signal of another measuring function is detected. The change of measuring signal is indicated by a flashing display or by a continuous acoustic signal.

5.1.7 Automatic storage of measured values „AutoHOLD“ (only for AC/ DC

measurements higher than 3 A): If during switch-on the key (grey) J is

02/ 2011

BENNING CM 5-1

Page 18



pressed for more than 5 seconds, the „AutoHOLD“ symbol O flashes on the display and „AutoHOLD“ is activated. If the multimeter detects a constant measured value, the buzzer can be heard three times and the measured value will be shown on the display together with the „AutoHOLD“ symbol for approx. 5 seconds. The measured value can be stored by actuating the key (grey) J. With the „AutoHOLD“ function being activated, the APO function is deactivated.

5.1.8 The measuring rate of the BENNING CM 5-1 amounts nominally to 5

measurements per second for the digital display.

5.1.9 The BENNING CM 5-1 is provided with a self-test function. Do not

use the BENNING CM 5-1, if „FAIL“ is shown on the display. In case of an error, switch the device off an on again. If the error persists, send the BENNING CM 5-1 to our service address (see section 9.4 „Calibration“).

5.1.10 The BENNING CM 5-1 is switched off automatically after approx. 20

minutes (APO, Auto-Power-Off). It switches on again when the key (grey) J is actuated. A buzzer sound indicates the automatic switch-off of the device. The automatic switch-off can be deactivated by pressing the key J for approx. 3 seconds during switch-on. The automatic switch-off is indicated by a flashing „APO“ symbol 6 on the digital display. When switching the device on again, briefly press the key J to reactivate the automatic switch-off.

5.1.11 Temperature coefficient of the measured value: 0.2 x (stated measuring

precision)/ °C < 18 °C or > 28 °C, related to the value for the reference temperature of 23 °C.

5.1.12 The BENNING CM 5-1 is supplied by a fitted 9 V block battery (IEC 6

LR 61).

5.1.13 If the battery voltage drops below the specified operating voltage of the

BENNING CM 5-1, then a battery symbol 9 appears on the display.

5.1.14

The life span of a battery amounts to approx. 125 hours (alkali battery).

5.1.15 Appliance dimensions:

(L x W x H) = 215 x 85 x 51 mm Appliance weight: 360 g

5.1.16 The safety measuring leads supplied are expressly suited for the rated

voltage and the rated current of the BENNING CM 5-1.

5.1.17 Largest opening of pliers: 35 mm

5.1.18 Largest cable diameter: 30 mm

6. Ambient conditions:

- The BENNING CM 5-1 is intended for making measurements in dry environment.

- Maximum barometric elevation for making measurements: 2000 m,

- Overvoltage category/ setting category: IEC 60664-1/ IEC 61010-1 →

600 V category IV, 1000 V category III

- Contamination class: 2,

- Protection class: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

IP 30 means: Protection against access to dangerous parts and protection

against solid impurities of a diameter > 2.5 mm, (3 - first index). No protection against water, (0 - second index).

- Operating temperature and relative humidity:

For operating temperatures from 0 °C to 30 °C: relative humidity less than

80 %

For operating temperatures from 31 °C to 40 °C: relative humidity less than

75 %

For operating temperatures from 41 °C to 50 °C: relative humidity less than

45 %

- Storage temperature: The BENNING CM 5-1 can be stored at any temperature within the range of - 20 °C to + 60 °C (relative humidity from 0 to 80 %). The battery should be removed from the instrument for storage.

7. Electrical specifications

Note: The measuring precision is specified as the sum of

- a relative fraction of the measured value and

- a number of digits (counting steps of the least significant digit).

This specified measuring precision is valid for temperatures within the range of 18 °C to 28 °C and for a relative humidity lower than 80 %.

7.1 Priority of the AUTOTEST function

The AUTOTEST function automatically switches to the correct measuring function and automatically selects the ideal measuring range: For this, the BENNING CM 5-1 works according to the following order:

02/ 2011

BENNING CM 5-1

Page 19



The following criteria must be met:

Voltage measurement active, if:

VAC, V

whichever is greater

Resistance/ continuity

Diode

AAC, A

whichever is greater

7.2 Direct voltage ranges

The input resistance for voltages of up to 30 V is at least 4 kΩ. The input resistance increases to 375 kΩ for 750 V with the input voltage increasing as well.

Measuring range Resolution Meas. precision

2.1 V ... 1000 V 0.1 V ± (0.3 % of the measuring value + 2 digits) 750 V

- 0.7 V … - 1000 V 0.1 V ± (0.3 % of the measuring value + 2 digits) 750 V

Maximum measuring time = 30 seconds for voltages higher than 30 V

7.3 Alternating voltage ranges

The input resistance for voltages of up to 30 V is at least 4 kΩ. The input resistance increases to 375 kΩ for 750 V with the input voltage increasing as well.

Measuring range Resolution

within the frequency range 50 Hz - 60 Hz

1.3 … 750 V 0.1 V ± (0.9 % of the measuring value + 3 digits) 750 V

within the frequency range 61 Hz - 500 Hz

1.3 … 750 V 0.1 V ± (1.5 % of the measuring value + 3 digits) 750 V

Maximum measuring time = 30 seconds for voltages higher than 30 V

The measuring value is gained and indicated as effective value (True RMS,

AC coupling). The measuring accuracy is specified for sinusoidal curves and applies to the final value of the measuring range as well as for nonsinusoidal curves up to 50 % of the final value of the measuring range.

In case of non-sinusoidal curves, the indicating value becomes inaccurate.

Thus, an additional error occurs for the following crest factors:

crest factor from 1.4 to 2.0 additional error + 1 % crest factor from 2.0 to 2.5 additional error + 2.5 % crest factor from 2.5 to 3.0 additional error + 4 %

7.4 Direct current ranges

Measuring range Resolution Meas. precision

0.9 A …600.0 A 0.1 A ± (1.5 % of the measuring value + 5 digit) 600 A

The indicated accuracy is specified for conductors which are gripped by means of the measuring clamp  in the middle (see figure 3 direct/ alternating current measurement). For conductors which are not gripped in the middle, an additional error of 1 % of the indicating value has to be considered. Maximum remanence error: 1 % (during repeating measurement)

7.5 Alternating current ranges

Measuring range Resolution

Meas. precision

within the frequency range 50 Hz - 60 Hz

0.9 A …600.0 A 0.1 A ± (1.5 % of the measuring value + 5 digit) 600 A

within the frequency range 61 Hz - 400 Hz

0.9 A ... 600.0 A 0.1 A ± (2 % of the measuring value + 5 digit) 600 A

The measuring value is gained and indicated as effective value (true RMS,

AC coupling). The measuring accuracy is specified for sinusoidal curves

02/ 2011

BENNING CM 5-1

1.3 VAC ... 750.0 V

2.1 VDC ... 999.9 V

- 0.7 VDC … - 999.9 V

Resistance measurement active, if

0 Ω ... ∞ Ω

0.0 VAC ... 0.9 V

- 0.4 VDC ... - 0.2 V

1.0 VDC ... 2.0 V

Diode test active, if:

0.4 VDC ... 0.8 VDC (forward voltage)

Current measurement active, if:

0.9 AAC ... 600.0 A

0.9 ADC ... 600.0 A

Meas. precision

Overload

protection

Overload

protection

Overload

protection

eff

Overload

eff

Page 20



and applies to the final value of the measuring range as well as for nonsinusoidal curves up to 50 % of the final value of the measuring range.

In case of non-sinusoidal curves, the indicating value becomes inaccurate.

Thus, an additional error occurs for the following crest factors:

crest factor from 1.4 to 2.0 additional error + 1 % crest factor from 2.0 to 2.5 additional error + 2.5 % crest factor from 2.5 to 3.0 additional error + 4 %

The stated precision is specified for conductors that are centrally clamped by the current clamp  (see fig. 3 direct/ alternating current measurement). For conductors that are not centrally clamped, an additional error of 1 % of the display value needs to be taken into account.

7.6 Resistance measuring range and acoustic continuity testing

Overload protection: AC 750 V

Measuring range Resolution Meas. accuracy Max. idling voltage

0 Ω ... 999 Ω 1 Ω ± (0.9 % of the measuring value + 2 digits) 1.8 V

The built-in buzzer sounds in the case of a resistance R less than 25 Ω up to 400 Ω. For a resistance R higher than 400 Ω (specified for temperatures of 0 °C

up to 40 °C), the buzzer does not emit an acoustic signal.

7.7 Diode testing

Overload protection: AC 750 V

Measuring range Resolution Meas. accuracy Max. idling voltage

0.4 V … 0.8 V 0.1 V ± (0.9 % of the measuring value + 2 digits) 1.8 V

8. Measuring with the BENNING CM 5-1

8.1 Preparations for measuring

Operate and store the BENNING CM 5-1 only at the specified storage and operating temperatures conditions. Avoid continuous insulation.

- Check rated voltage and rated current details specified on the safety measuring leads. The nominal voltage and current ratings of the safety measuring leads included in the scope of delivery correspond to the ratings of the BENNING CM 5-1.

- Check the insulation of the safety measuring leads. Discard the safety measuring leads immediately if the insulation is damaged.

- Check safety measuring leads for continuity. If the conductor in the safety measuring lead is interrupted, the safety measuring lead must be dispose of immediately.

- Strong sources of interference in the vicinity of the BENNING CM 5-1 can lead to unstable readings and measuring errors.

- It is only possible to make measurements, if the conditions of the AUTOTEST function are met (see section 7.1 „Priority of the AUTOTEST function“).

Note: Clocked signals, e.g. currents generated by chargers, might result in an incorrect AC/ DC indication.

8.2 Voltage measuring

Do not exceed the maximum permitted voltage with respect to



earth potential! Electrical danger!

The highest voltage which may be applied to the jacks,

- COM socket K

- jack for V, Ω and L

of the BENNING CM 5-1 against ground, amounts to 600 V CAT IV/ 1000 V CAT III.

- Switch the BENNING CM 5-1 on by means of the key (grey) J.

- The black safety measuring lead has to be contacted with the COM jack K on the BENNING CM 5-1.

- The red safety measuring lead has to be connected to the jack for V, Ω and

L on the BENNING CM 5-1.

- Bring the safety measuring leads into contact with the measuring points.

- On the digital display , the AUTOTEST function is shown by the „AutoSense“ symbol 4. It automatically determines the required measuring function (voltage) and the ideal measuring range.

- Read the measured value on the digital display  on the BENNING CM 5-1.

/ DC 1000 V

eff

/ DC 1000 V

eff

02/ 2011

BENNING CM 5-1

Page 21



Please observe the restrictions in the lower measuring range! DC voltage measurements are not possible within the range of

- 0.7 VDC ... 2.1 VDC.



AC voltage measurements are only possible starting from voltages of > 1.3 VAC.

See figure 2: Direct/ alternating voltage measurement with AUTOTEST

8.3 Current measurement



- Switch the BENNING CM 5-1 on by means of the key (grey) J.

- Operate opening lever 3, clamp single wire live conductor centrally by means of the BENNING CM 5-1 current clamp.

- On the digital display , the AUTOTEST function is shown by the „AutoSense“ symbol 4. It automatically determines the required measuring function (current) and the ideal measuring range.

- Read the measured value on the digital display  on the BENNING CM 5-1.

See figure 3: Direct/ alternating current measurement with AUTOTEST func-

8.4 Resistance measuring and acoustic continuity testing

- Switch the BENNING CM 5-1 on by means of the key (grey) J.

- The black safety measuring lead has to be contacted with the COM jack K on the BENNING CM 5-1.

- The red safety measuring lead has to be connected to the jack for V, Ω and

- Bring the safety measuring leads into contact with the measuring points.

- On the digital display , the AUTOTEST function is shown by the „AutoSense“ symbol 4. It automatically determines the required measuring function (resistance/ continuity) and the ideal measuring range.

- Read the measured value on the digital display  on the BENNING CM 5-1.

- If the conductor resistance between the COM jack K and the jack for V, Ω and L 25 Ω up to 400 Ω, the fitted buzzer sounds on the BENNING CM 5-1.

See figure 4: Resistance measurement See figure 5: Continuity testing with buzzer

8.5 Diode testing

- Switch the BENNING CM 5-1 on by means of the key (grey) J.

- The black safety measuring lead has to be contacted with the COM jack K on the BENNING CM 5-1.

- The red safety measuring lead has to be connected to the jack for V, Ω and

- Bring the safety measuring leads into contact with the measuring points.

- On the digital display , the AUTOTEST function is shown by the „AutoSense“ symbol 4. It automatically determines the required measuring function (diode) and the ideal measuring range.

- Read the measured value on the digital display  on the BENNING CM 5-1.

- For a standard Si diode applied in conduction direction, a conduction voltage between 0.4 V and 0.8 V is displayed. If no forward voltage is detected, first check the polarity of the diode. If still no forward voltage is displayed, the forward voltage of the diode is beyond the measuring limits.

See figure 6: Diode testing

9. Maintenance



Work on the opened BENNING CM 5-1 under voltage may be carried out only by skilled electricians with special precautions for the prevention of

accidents.

Make sure that the BENNING CM 5-1 is free of voltage as described below before opening the instrument:

- First remove the two safety measuring leads from the object to be measured.

- Then disconnect the two safety measuring leads from the BENNING CM 5-1.

- Switch off the BENNING CM 5-1. For switching it off, press and hold the key

02/ 2011

function

Do not apply any voltage to the contacts of the BENNING CM 5-1! Any possibly connected safety measuring leads have to be removed.

tion

L on the BENNING CM 5-1.

Before opening the BENNING CM 5-1, make sure that it is free of voltage! Electrical danger!

BENNING CM 5-1

Page 22



(grey) J for approx. 3 seconds.

9.1 Securing the instrument

Under certain circumstances safe operation of the BENNING CM 5-1 is no longer ensured, for example in the case of:

- Visible damage of the casing.

- Incorrect measurement results.

- Recognisable consequences of prolonged storage under improper conditions.

- Recognisable consequences of extraordinary transportation stress.

- Failure of the self-test; „FAIL“ is shown on the display.

In such cases the BENNING CM 5-1 must be switched off immediately, disconnected from the measuring points and secured to prevent further utilisation.

9.2 Cleaning

Clean the exterior of the housing with a clean dry cloth (exception: special cleaning wipers). Avoid using solvents and/ or scouring agents for cleaning the instrument. It is important to make sure that the battery compartment and battery contacts are not contaminated by leaking electrolyte. If electrolyte contamination or white deposits occur in the area of the batteries or battery compartment, clean them too with a dry cloth.

9.3 Battery replacement

Before opening the BENNING CM 5-1, make sure that it is free



of voltage! Electrical danger!

The BENNING CM 5-1 is fed by a 9 V block battery. A battery replacement (see figure 7) is required, if the battery symbol 9 appears on the display . Proceed as follows to replace the batteries:

- Disconnect the safety measuring leads from the measuring circuit.

- Disconnect the safety measuring leads from the BENNING CM 5-1.

- Switch off the BENNING CM 5-1.

- Lay the BENNING CM 5-1 face down and release the screws of the battery compartment cover.

- Lift the battery compartment lid (in the housing recess area) from the bottom part.

- Lift the discharged battery from the battery compartment and disconnect the battery supply lines from the battery.

- The new battery have to be connected to the battery supply lines, and arrange these such that they are not crushed between the housing parts. Then place the battery into the battery compartment provided for this purpose.

- Place the battery compartment cover onto the bottom part and tighten the screw.

See figure 7: Battery replacement

Make your contribution to environmental protection! Do not dispose of discharged batteries in the household garbage. Instead, take them to a collecting point for discharged



batteries and special waste material. Please inform yourself in your community.

9.4 Calibration

To maintain the specified accuracy of the measurement results, the instrument must be recalibrated at regular intervals by our factory service. We recommend a recalibration interval of one year. Send the multimeter to the following address:

Benning Elektrotechnik & Elektronik GmbH & CO. KG Service Centre Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technical data of the measuring accessories

- Standard: EN 61010-031,

- Maximum rated voltage to earth () and measuring category:

With push-on caps: 1000 V CAT III, 600 V CAT IV, Without push-on caps: 1000 V CAT II,

- Maximum rated current: 10 A,

- Protective class II (), continuous double or reinforced insulation,

- Contamination class: 2,

- Length: 1.4 m, AWG 18,

02/ 2011

BENNING CM 5-1

Page 23



- Environmental conditions:

Maximum barometric elevation for making measurements: 2000 m, Temperatures: 0 °C to + 50 °C, humidity 50 % to 80 %

- Only use the test leads if in perfect and clean condition as well as according to this manual, since the protection provided could otherwise be impaired.

- Throw the test leads out if the insulation is damaged or if there is a break in the cable/ plug.

- Do not touch the bare contact tips of the test leads. Only grab the area appropriate for hands!

- Insert the angled terminals in the measuring device.

11. Environmental note

At the end of the product’s useful life, please dispose of the device at collection points provided in your community.

02/ 2011

BENNING CM 5-1

Page 24

Notice d’emploi

BENNING CM 5-1

Multimètre numérique à pince électrique avec fonction AUTOTEST pour

- mesure de tension continue

- mesure de tension alternative

- mesure de courant continu

- mesure de courant alternatif

- mesure de résistance

- contrôle de continuité

- contrôle de diodes

Sommaire

1. Remarques à l’attention de l’utilisateur

2. Consignes de sécurité

3. Fourniture

4. Description de l’appareil

5. Indications générales

6. Conditions d’environnement

7. Indication des valeurs électriques

8. Mesure avec le BENNING CM 5-1

9. Entretien

10. Données techniques des accessoires de mesure

11. Information sur l’environnement

1. Remarques à l’attention de l’utilisateur

Cette notice d’emploi s’adresse aux

- électrotechniciens et

- personnes instruites dans le domaine électrotechnique

Le BENNING CM 5-1 est conçu pour effectuer des mesures dans un environnement sec. Il ne doit pas être utilisé dans des circuits dont la tension nominale est supérieure à 1000 V CC et à 750 V CA (pour de plus amples informations, consulter la section «Conditions d’environnement»).

Les symboles suivants sont utilisés dans cette notice d’emploi et sur le BENNING CM 5-1:

Permet le déplacement et l’application autours d’un conducteur actif non isolé.

Attention ! Danger électrique ! Se trouve devant les remarques devant être respectées afin d‘éviter



tout risque pour les personnes.

Attention ! Se conformer à la documentation ! Ce symbole indique qu‘il faut tenir compte des remarques contenues



dans cette notice d‘emploi pour éviter les risques.

Ce symbole sur le BENNING CM 5-1 signifie que le BENNING CM 5-1 est doté d‘une isolation double (classe de



protection II).

Ce symbole sur le contrôleur BENNING CM 5-1 signifie que le BENNING CM 5-1 est conforme aux directives de l'UE.

Ce symbole apparaît sur l‘affichage indiquant que la batterie est déchargée.

Ce symbole caractérise la gamme «Contrôle de continuité». Le ronfleur fournit un résultat acoustique.

(CC) Tension continue ou courant continu.

(CA) Tension alternative ou courant alternatif.



Terre (tension à la terre).



Instructions

Le texte en anglais apparaît en enlevant l’étiquette autocollante «Warnung...» (située sur le capot batterie).

02/ 2011

BENNING CM 5-1

Page 25

2. Consignes de sécurité

Cet appareil a été fabriqué et contrôlé conformément à DIN VDE 0411 Partie 1/ EN 61010-1 et a quitté les ateliers de production dans un état technique parfait. Pour conserver cet état et garantir un service sans risques, l’utilisateur doit se conformer aux remarques et aux avertissements contenus dans cette notice d’utilisation. Un maniement incorrect de l‘appareil et la non observation des avertissements pourraient provoquer des blessures graves ou danger de

mort !

Soyez prudents si vous travaillez avec les conducteurs denudés ou avec des lignes principales. Il y a le risque d‘un électrochoc



très dangereux au toucher de

Le BENNING CM 5-1 doit être utilisé uniquement dans des circuits électriques de la catégorie de protection contre les surtensions III avec des conducteurs de max. 1000 V ou de catégorie de protection contre les surtensions IV avec des conducteurs de max. 600 V à la terre. Utiliser uniquement des câbles de mesure approprié pour cela. Pour les mesures au sein de la catégorie de mesure III ou de la catégorie de mesure IV, la partie conductrice saillante doit avoir une pointe de contact sur les câbles de mesure pas plus



longue que 4 mm. Avant les mesures au sein de la catégorie de mesure III et de la catégorie de mesure IV, les capuchons joints au kit et signalés par CAT III et CAT IV doivent être placés sur les pointes de contact. Cette mesure est pour protéger l’utilisateur. Veuillez noter que les travaux au niveau d‘éléments et d‘installations conducteurs de tension sont toujours dangereux. Déjà les tensions de 30 V CA et 60 V CC peuvent être mortelles.

Assurez-vous, avant chaque mise en marche, que l‘appareil et



les câbles ne sont pas détériorés.

Si l’on considère que l’utilisation sans risques n’est plus possible, il faut mettre l’appareil hors service et le protéger contre toute utilisation involontaire.

Une utilisation sans risques n’est plus possible

- quand l’appareil ou les câbles de mesure présentent des détériorations visibles,

- quand l’appareil ne fonctionne plus,

- après un stockage prolongé dans de mauvaises conditions,

- après des conditions difficiles de transport,

- si l’appareil ou les câbles de mesure sont mouillés,

- si l‘autocontrôle a échoué et «FAIL» apparaît sur l‘écran.

Pour exclure tout danger,

- ne touchez pas les parties dénudées des câbles de mesure



au niveau des pointes de mesure,

- raccordez les câbles de mesure aux douilles de mesure repérées correspondantes du multimètre

Entretien : N‘ouvrez pas l‘appareil de mesure, parce qu‘il ne contient pas des composants qui peuvent être réparés par l‘utilisateur.



Toute réparation et tout service ne peuvent être fait que par du personnel qualifié.

Nettoyage : Nettoyez le contrôleur régulièrement avec un chiffon sec et



un détergent. N‘utilisez jamais des produits de polissage ou des solvants.

3. Fourniture

Les composants suivants font partie de la fourniture du BENNING CM 5-1 :

3.1 un BENNING CM 5-1,

3.2 un câble de mesure de sécurité, rouge (L = 1,4 m),

3.3 un câble de mesure de sécurité, noir (L = 1,4 m), 02/ 2011

BENNING CM 5-1

Page 26

3.4 un étui compact de protection,

3.5 une pile monobloc de 9 V montées initialement dans l’appareil,

3.6 une notice d’emploi.

Remarque concernant les pièces d’usure :

Le BENNING CM 5-1 est alimenté par une pile monobloc de 9 V (IEC 6 LR 61).

- Les câbles de mesure de sécurité (accessoires contrôlés) mentionnés cidessus correspondent à CAT III 1000 V/ CAT IV 600 V et sont homologués pour un courant de 10 A.

4. Description de l’appareil

voir fig. 1: partie avant de l’appareil

Les éléments d’affichage et de commande représentés à la fig. 1 sont les suivants : 1 marquage de polarité, pour une affectation de la direction du courant

continu au moyen de l‘affichage de la polarité,

2 bourrelet de pince électrique, protège contre tout contact avec le conduc-

teur,

3 levier, pour ouvrir et fermer la pince électrique, 4 «AutoSense», symbolise la fonction «AUTOTEST» 5 «Zero», sert à afficher la compensation à zéro pour les mesures de courant

continu,

6 «APO», la fonction «Auto Power Off» est activée (l‘appareil s‘éteint après

20 minutes),

7 « », s‘affiche à une tension dangereuse > 30 V, 8 affichage de la polarité, une polarité opposée aux marquages de polarité

est affichée avec «-»,

9 indicateur de piles, apparaît quand le pile est déchargée, J touche (grise), avec les fonctions suivantes :

- «POWER», sert à mettre en marche/ en arrêt l‘appareil

BENNING CM 5-1

- «(AUTO) POWER OFF», sert à activer/ désactiver l‘arrêt automatique

- «ZERO», compensation à zéro pour les mesures de courant continu

- «(AUTO) HOLD», mémorisation automatique de la valeur mesurée

- «HOLD», mémorisation de la valeur mesurée

K douille COM, douille commune pour mesures de tension, de résistance et

pour contrôle de continuité,

L douille (positive1), pour V, Ω et M affichages de plage N «LoZi», symbolise une faible résistance d‘entrée pour les mesures de

tension (4 kΩ ... 375 kΩ),

O «Auto», «HOLD» et «AutoHOLD», est affiché quand la mémorisation de

valeurs mesurées de la fonction correspondante est activée,

 affichage numérique, pour l’affichage de la valeur mesurée et du dépas-

sement de la plage de valeurs,

 AUTO BACKLIT, capteur de l‘éclairage de fond automatique,  pince de mesure pour saisir le câble à courant à un conducteur,

1) L’affichage automatique de polarité de la tension continue se rapporte à cela.

5. Indications générales

5.1 Indications générales concernant le multimètre à pince électrique

5.1.1 L’indicateur numérique  est un écran à cristaux liquides à 4 positions

d’une hauteur de caractères de 14 mm et à virgule décimale. La plus grande valeur affichée est 9999.

5.1.2 L’affichage de la polarité 8 a lieu automatiquement. Seule une polarité

contre la définition des douilles/ marquage de polarité 1 est indiquée par «-».

5.1.3 L‘appareil BENNING CM 5-1 peut être mis en marche/ en arrêt au

moyen de la touche grise J. Afin de mettre en arrêt l‘appareil, maintenez appuyée la touche pour 3 secondes environ.

5.1.4 Le dépassement de plage est indiquée par «0L» ou «-0L» et, partielle-

ment, par un signal acoustique.

Attention : pas d’affichage et d’avertissement en cas de surcharge !

5.1.5 Compensation à zéro («ZERO»)

Appuyez sur la touche grise J pour 1 seconde environ afin d‘effectuer

une compensation à zéro pour les mesures de courant continu. La compensation à zéro est affichée sur l‘écran par le symbole clignotant «ZERO» 5.

5.1.6 Mémorisation des valeurs mesurées «HOLD» : Appuyez sur la touche

grise J afin de mémoriser le résultat de mesure. En même temps, le symbole «HOLD» O est affiché sur l‘écran. En appuyant de nouveau sur la touche J, il est possible de retourner au mode de mesure.

02/ 2011

BENNING CM 5-1

Page 27

Avec la mémorisation de valeurs mesurées «HOLD» activée, le multi-

mètre peut détecter un signal de mesure déviant de la valeur affichée, si le signal de mesure de la même unité augmente de 50 chiffres ou si un signal de mesure d‘une autre fonction de mesure est détecté. Le changement du signal de mesure est indiqué par un affichage clignotant et par un signal acoustique continu.

5.1.7 Mémorisation automatique de valeurs mesurées «AutoHOLD» (seule-

ment pour les mesures de courant CA / CC à partir de 3 A) : Si pendant la mise en marche de l‘appareil la touche grise J est appuyée pour plus de 5 secondes, le symbole «AutoHOLD» O clignote sur l‘écran et la fonction «AutoHOLD» est activée. Si le multimètre détecte une valeur mesurée constante, un signal acoustique est émis trois fois et la valeur mesurée est affichée sur l‘écran avec le symbole «AutoHOLD» pour 5 secondes. Appuyez sur la touche grise J afin de mémoriser la valeur mesurée. Quand la fonction «AutoHOLD» est activée, la fonction «APO» est désactivée.

5.1.8 Le taux de mesure nominal du BENNING CM 5-1 est de 5 mesures par

seconde pour l’indicateur numérique.

5.1.9 L‘appareil BENNING CM 5-1 est pourvu d‘une fonction d‘autocon-

trôle. Si «FAIL» est affiché sur l‘écran, il ne faut pas utiliser l‘appareil BENNING CM 5-1. En cas d‘erreur, éteignez l‘appareil et remettez-le en marche. Si l‘erreur persiste, envoyez l‘appareil BENNING CM 5-1 à notre adresse de service (voir paragraphe 9.4 «Etalonnage»).

5.1.10 L‘appareil BENNING CM 5-1 est éteint automatiquement après 20

minutes environ (fonction «APO», Auto-Power-Off). L‘appareil s‘allume de nouveau quand la touche grise J est appuyée. Un signal acoustique signale l‘arrêt automatique de l‘appareil. L‘arrêt automatique peut être désactivé en maintenant appuyée la touche J pour 3 secondes environ pendant la mise en marche de l‘appareil. Ceci est affiché sur l‘écran par le symbole clignotant «APO» 6. Lors d‘une remise en marche de l‘appareil, appuyez brièvement sur la touche J afin de réactiver l‘arrêt automatique.

5.1.11 Coefficient de température de la valeur mesurée : 0,2 x (précision de

mesure indiquée)/ °C < 18 °C ou > 28 °C, par rapport à la valeur de température de référence de 23 °C.

5.1.12 Le BENNING CM 5-1 est alimenté par une pile monobloc de 9 V (IEC

6 LR 61).

5.1.13 Quand la tension de pile tombe au-dessous de la tension de travail du

BENNING CM 5-1, un symbole de pile apparaît 9 sur l’affichage.

5.1.14 La longévité d’une pile est d’env. 125 heures (pile alcaline).

5.1.15 Dimensions de l’appareil :

(long. x larg. x haut.) = 215 x 85 x 51 mm Poids de l’appareil: 360 g

5.1.16 Les câbles de mesure de sécurité fournis conviennent explicitement à

la tension nominale et le courant nominal du BENNING CM 5-1.

5.1.18 Ouverture maximum de pince: 35 mm

5.1.19 Diamètre maximum de câble: 30 mm

6. Conditions d’environnement

- Le BENNING CM 5-1 est conçu pour procéder à la mesure dans des environnements secs,

- Hauteur barométrique pour les mesures : maximum 2000 m,

- Catégorie de surtension/ catégorie d’implantation:

IEC 60664-1/ IEC 61010-1 → 600 V catégorie IV, 1000 V catégorie III,

- Degré d’encrassement: 2,

- Type de protection: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),

IP 30 signifie: protection contre l’accès aux composants dangereux et

protection contre les impuretés solides > 2,5 mm de diamètre, (3 - premier indice). Aucune protection contre l’eau, (0 - second indice).

- Température de travail et humidité relative de l’air:

Avec une température de travail de 0 °C à 30 °C: humidité relative de l’air

inférieure à 80 %,

Avec une température de travail de 31 °C à 40 °C: humidité relative de l’air

inférieure à 75 %,

Avec une température de travail de 41 °C à 50 °C: humidité relative de l’air

inférieure à 45 %,

- Température de stockage: Le BENNING CM 5-1 peut être stocké à des températures de - 20 °C à + 60 °C (humidité de l’air de 0 à 80 %). Pour cela, il faut retirer la pile hors de l’appareil.

7. Indication des valeurs électriques

Remarque: La précision de mesure est la somme

- d’une part relative de la valeur mesurée et

02/ 2011

BENNING CM 5-1

Page 28

- d’un nombre de chiffres (c.-à-d. les chiffres de la dernière position).

Cette précision de mesure est valable pour des températures entre 18 °C et 28 °C et pour une humidité relative de l’air inférieure à 80 %.

7.1 Priorité de la fonction «AUTOTEST»

La fonction «AUTOTEST» sert à sélectionner automatiquement la fonction de mesure correcte et la plage de mesure optimale. Pour cela, l‘appareil BENNING CM 5-1 fonctionne dans l‘ordre suivant :

Il faut respecter les critères suivants :

La mesure de tension est activée, si :

VCA, V

avec la part plus grande

7.2 Plages de tension continue

Pour les tensions jusqu‘à 30 V, la résistance d‘entrée est au moins 4 kΩ. Avec

750 V et avec la tension d‘entrée augmentant, la résistance d‘entrée augmente

à 375 kΩ.

Résistance/ continuité

Diodes

ACA, A

Plage de mesure Résolution Précision de mesure

2,1 V ... 1000 V 0,1 V ± (0,3 % de la valeur mesurée + 2 chiffres) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % de la valeur mesurée + 2 chiffres) 750 V

Temps de mesure maximal = 30 secondes pour les tensions supérieures à

30 V

7.3 Plages de tension alternative

Pour les tensions jusqu‘à 30 V, la résistance d‘entrée est au moins 4 kΩ. Avec

750 V et avec la tension d‘entrée augmentant, la résistance d‘entrée augmente

à 375 kΩ.

Plage de mesure Résolution

Précision de mesure

dans la plage de fréquence

de 50 Hz à 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % de la valeur mesurée + 3 chiffres) 750 V

dans la plage de fréquence

de 61 Hz à 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % de la valeur mesurée + 3 chiffres) 750 V

Temps de mesure maximal = 30 secondes pour les tensions supérieures à

30 V

La valeur mesurée est obtenue est indiquée comme une vraie valeur

effective (True RMS, couplage AC). La précision de mesure est spécifiée pour une courbe sinusoidale et est relative à la valeur finale de la gamme de mesure ainsi que pour une courbe non-sinusoidale jusqu’à 50 % de la valeur finale de la gamme de mesure.

Pour les courbes non-sinusoidales, la valeur indiquée devient moins pré-

cise. Ainsi,

il se produit une erreur supplémentaire pour les facteurs de crête suivants: facteur de crête de 1,4 à 2,0 erreur supplémentaire + 1 % facteur de crête de 2,0 à 2,5 erreur supplémentaire + 2,5 % facteur de crête de 2,5 à 3,0 erreur supplémentaire + 4 %

7.4 Gammes de courant continu

Plage de mesure Résolution Précision de mesure

0,9 A …600,0 A 0,1 A ± (1,5 % de la valeur mesurée + 5 chiffres) 600 A

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V

2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

La mesure de résistance est activée, si :

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

Le contrôle de diodes est activé, si :

0,4 VDC ... 0,8 VDC (tension directe)

La mesure de courant est activé, si :

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

0 Ω ... ∞ Ω

Protection contre les surcharges

Protection contre

les surcharges

eff

Page 29

La précision indiquée est spécifiée pour les conducteurs qui sont enserrés complètement par la pince de mesure  (voir illustration 3 mesure de courant continu/ courant alternatif). Pour les conducteurs qui ne sont pas enserrés complètement, il faut considérer une erreur supplémentaire de 1 % de la valeur indiquée. Erreur maximum de remanence: 1 % (pendant la répétition de la mesure)

7.5 Plages de courant alternatif

Plage de mesure Résolution

Précision de mesure

dans la plage de fréquence de

50 Hz à 60 Hz

0,9 A …600,0 A 0,1 A ± (1,5 % de la valeur mesurée + 5 chiffres) 600 A

dans la plage de fréquence de

61 Hz à 400 Hz

0,9 A ... 600,0 A 0,1 A ± (2 % de la valeur mesurée + 5 chiffres) 600 A

La valeur mesurée est obtenue est indiquée comme une vraie valeur

Pour les courbes non-sinusoidales, la valeur indiquée devient moins pré-

cise. Ainsi, il se produit une erreur supplémentaire pour les facteurs de crête

suivants: facteur de crête de 1,4 à 2,0 erreur supplémentaire + 1 % facteur de crête de 2,0 à 2,5 erreur supplémentaire + 2,5 % facteur de crête de 2,5 à 3,0 erreur supplémentaire + 4 %

7.6 Plage de résistance et contrôle acoustique de continuité

Protection contre les surcharges: CA 750 V

Gamme de

mesure

Résolution Précision de mesure Tension max. à vide

0 Ω ...9999 Ω 1 Ω ± (0,9 % de la valeur mesurée + 2 chiffres) 1,8 V

Le ronfleur incorporé retentit quand il y a une résistance R inférieure à 25 Ω à 400 Ω. Le signal acoustique s‘arrête en cas d‘une résistance R supérieure à 400 Ω (spécifiée pour les températures de 0 °C à 40 °C).

7.7 Contrôle de diodes

Protection contre les surcharges: CA 750 V

Gamme de

mesure

Résolution Précision de mesure Tension max. à vide

0,4 V ... 0,8 V 0,1 V ± (0,9 % de la valeur mesurée + 2 chiffres) 1,8 V

8. Mesurer avec le BENNING CM 5-1

8.1 Préparation de la mesure

Utilisez et stockez le BENNING CM 5-1 uniquement conformément aux conditions de températures de service et de stockage ; évitez de l’exposer longtemps aux rayons du soleil.

- Contrôlez les indications de tension nominale et de courant nominal

sur les câbles de mesure de sécurité. Les câbles de mesure de sécu-

rité fournis correspondent à la tension nominale et au courant nominal du

BENNING CM 5-1.

- Contrôlez l’isolation des câbles de mesure de sécurité. Si l’isolation est

détériorée, il faut immédiatement retirer les câbles de mesure de sécurité.

- Contrôlez la continuité des câbles de mesure de sécurité. Si le conducteur

du câble de mesure de sécurité est cassé, il faut retirer immédiatement les

câbles de mesure de sécurité.

- Toutes fortes sources de parasites à proximité du BENNING CM 5-1

peuvent entraîner un affichage instable et des erreurs de mesure.

- Il n‘est possible d‘effectuer des mesures que si les conditions de la fonction

«AUTOTEST» sont respectées (voir paragraphe 7.1 «Priorité de la fonction

AUTOTEST»).

/ CC 1000 V

eff

/ CC 1000 V

eff

Protection contre

les surcharges

eff

02/ 2011

BENNING CM 5-1

Page 30

Remarque : Les signaux synchronisés comme par exemple les courants générés par les chargeurs pourraient provoquer un affichage CA/ CC erroné.

8.2 Mesure de tension

Tenir compte de la tension maximum au potentiel terrestre !



Danger électrique !

La plus haute tension appliquée aux douilles

- douille COM K

- douille pour V, Ω et L du BENNING CM 5-1 à la terre est de 600 V CAT IV/ 1000 V CAT III.

Mettez en marche l‘appareil BENNING CM 5-1 au moyen de la touche grise J.

- Mettrez en contact le câble de mesure de sécurité noir avec la douille COM

K du BENNING CM 5-1.

- Mettrez en contact le câble de mesure de sécurité rouge avec la douille

pour V, Ω et L du BENNING CM 5-1.

- Mettrez en contact les câbles de mesure de sécurité avec les points de

mesure.

- La fonction «AUTOTEST» est affiché sur l‘écran numérique  avec le

symbole «AutoSense» 4. La fonction «AUTOTEST» détermine automati-

quement la fonction de mesure nécessaire (tension) ainsi que la plage de

mesure optimale.

Lisez la valeur mesurée sur l’indicateur numérique  du BENNING CM 5-1.

Tenez compte des restrictions dans la plage de mesure inférieure ! Il n‘est pas possible d‘effectuer les mesures de tension continue



dans la plage de - 0,7 VDC à 2,1 VDC. Les mesures de tension alternative ne sont possibles que pour les tensions > 1,3 VAC.

voir fig. 2 : mesure de tension continue/ alternative avec fonction AUTOTEST

8.3 Mesure de courant

Ne pas appliquer de tension aux contacts du BENNING CM 5-1 ! Retirer tous les câbles de mesure de sécurité éventuellement



raccordés.

Mettez en marche l‘appareil BENNING CM 5-1 au moyen de la touche grise J.

- Actionnez le levier 3 et saisir au centre le câble à un conducteur traversé

par du courant à l’aide de la pince de mesure du BENNING CM 5-1.

- La fonction «AUTOTEST» est affiché sur l‘écran numérique  avec le

symbole «AutoSense» 4. La fonction «AUTOTEST» détermine automati-

quement la fonction de mesure nécessaire (courant) ainsi que la plage de

mesure optimale.

Lisez la valeur mesurée sur l’indicateur numérique  du BENNING CM 5-1. voir fig. 3 : mesure de courant continue/ alternative avec fonction AUTOTEST

8.4 Mesure de la résistance et contrôle acoustique de continuité

Mettez en marche l‘appareil BENNING CM 5-1 au moyen de la touche grise J.

- Mettrez en contact le câble de mesure de sécurité noir avec la douille COM

K du BENNING CM 5-1.

- Mettrez en contact le câble de mesure de sécurité rouge avec la douille

pour V, Ω et L du BENNING CM 5-1.

- Mettrez en contact les câbles de mesure de sécurité avec les points de

mesure.

- La fonction «AUTOTEST» est affiché sur l‘écran numérique  avec le

symbole «AutoSense» 4. La fonction «AUTOTEST» détermine automati-

quement la fonction de mesure nécessaire (résistance/ continuité) ainsi que

la plage de mesure optimale.

- Lisez la valeur mesurée sur l’indicateur numérique  du BENNING CM 5-1.

- Si la résistivité entre la douille COM K et la douille pour V, Ω et L est

inférieure à 25 Ω à 400 Ω, le ronfleur incorporé dans le BENNING CM 5-1

retentit. voir fig. 4: mesure de la résistance voir fig. 5: contrôle de continuité avec ronfleur

8.5 Contrôle de diodes

Mettez en marche l‘appareil BENNING CM 5-1 au moyen de la touche grise J.

- Mettrez en contact le câble de mesure de sécurité noir avec la douille COM

02/ 2011

BENNING CM 5-1

Page 31

K du BENNING CM 5-1.

- Mettrez en contact le câble de mesure de sécurité rouge avec la douille

pour V, Ω et L du BENNING CM 5-1.

- Mettrez en contact les câbles de mesure de sécurité avec les points de

mesure.

- La fonction «AUTOTEST» est affiché sur l‘écran numérique  avec le

symbole «AutoSense» 4. La fonction «AUTOTEST» détermine automati-

quement la fonction de mesure nécessaire (diodes) ainsi que la plage de

mesure optimale.

Lisez la valeur mesurée sur l’indicateur numérique  du BENNING CM 5-1.

- Si l‘appareil ne détecte pas une tension directe, il faut tout d‘abord contrôler

la polarité de la diode. Si toujours aucune tension directe n‘est affichée, la

tension directe de la diode est hors des limites de la mesure. voir fig. 6: contrôle de diodes

9. Entretien

Il faut absolument mettre le BENNING CM 5-1 hors tension



avant de l‘ouvrir ! Danger électrique !

Seuls des électrotechniciens devant prendre des mesures particulières pour éviter les accidents sont autorisés à procéder à des travaux sur le BENNING CM 5-1 ouvert sous tension.

Procédure à suivre pour mettre le BENNING CM 5-1 hors tension avant de l‘ouvrir :

- Retirez d‘abord les deux câbles de mesure de sécurité de l‘objet mesuré.

- Retirez les deux câbles de mesure de sécurité du BENNING CM 5-1.

- L‘appareil BENNING CM 5-1 peut être mis en arrêt. Afin de mettre en arrêt

l‘appareil, maintenez appuyée la touche grise J pour 3 secondes environ.

9.1 Rangement sûr de l’appareil

Dans certaines conditions, la sécurité de travail avec le BENNING CM 5-1 peut ne plus être garantie ; par exemple dans les cas suivants :

- dommages visibles sur le boîtier,

- erreurs lors des mesures,

- conséquences visibles d’un stockage prolongé dans des conditions inadé-

quates,

- conséquences visibles de conditions difficiles de transport et

- échec de l‘autocontrôle ; «FAIL» est affiché sur l‘écran. Dans ces cas, il faut mettre le BENNING CM 5-1 immédiatement hors circuit, le retirer du point de mesure et le protéger de manière à ne plus être utilisé.

9.2 Nettoyage

Nettoyez l’extérieur du boîtier avec un chiffon propre et sec (seule exception : les chiffons de nettoyage spéciaux). N’utilisez ni solvants ni produit de récurage pour nettoyer l’appareil. Veiller absolument à ce que le logement et les contacts des piles ne soient pas souillés par de l’électrolyte de pile. Dans ce cas ou en cas de dépôts blancs à proximité des piles ou dans le logement, nettoyez-les également avec un chiffon sec.

9.3 Remplacement de la pile

Il faut absolument mettre le BENNING CM 5-1 hors tension



avant de l‘ouvrir ! Danger électrique !

Le BENNING CM 5-1 est alimenté par une pile monobloc de 9 V (IEC 6 LR 61). Il est nécessaire de remplacer la pile (voir fig 7) quand le symbole de pile 9 apparaît sur l’affichage . Remplacez les piles de la manière suivante:

- Retirez les câbles de mesure de sécurité du circuit de mesure.

- Retirez les câbles de mesure de sécurité du BENNING CM 5-1.

- L‘appareil BENNING CM 5-1 peut être mis en arrêt.

- Posez le BENNING CM 5-1 sur la partie avant et dévissez les vis à tête

fendue du couvercle de pile.

- Retirer le couvercle la pile (au niveau des évidements du boîtier) de la partie

inférieure.

- Retirez la pile déchargées hors du logement et détachez les conducteurs

des piles.

- Raccordez la pile neuves aux conducteurs de piles et placez ces derniers

dans le logement de manière à ce qu’ils ne soient pas coincés entre les

parties du boîtier. Placer la pile dans l’évidement prévu dans le logement.

- Introduisez le couvercle des piles dans la partie inférieure et serrez la vis. voir fig. 7: Remplacement de la pile

02/ 2011

BENNING CM 5-1

Page 32

Apportez votre contribution à la protection de l‘environnement ! Ne jetez pas les piles dans les ordures ménagères. Vous pouvez les remettre à un point de récupération de pile



usées ou des déchets spéciaux. Veuillez vous informer auprès de votre commune.

9.4 Étalonnage

Pour conserver la précision spécifiée des résultats de mesure, il faut faire étalonner régulièrement l’appareil par notre service clients. Nous conseillons de respecter un intervalle d’étalonnage d’un an. Envoyez, pour cela, l’appareil à l’adresse suivante:

Benning Elektrotechnik & Elektronik GmbH & CO. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Données techniques des accessoires de mesure

- norme : EN 61010-031

- calibre de tension maximum à la terre () et catégorie de mesure : avec capuchon: 1000 V CAT III, 600 V CAT IV, sans capuchon: 1000 V CAT II,

- calibre courant maximum : 10 A,

- classe de protection II (), isolement continu double ou renforcé,

- degré de contamination : 2,

- longueur : 1,4 m AWG 18,

- conditions d’environnement : hauteur barométrique maximum pour faire des mesures : 2000 m, température: 0 °C à + 50 °C, humidité : 50 % à 80 %

- Les câbles de mesure ne doivent être utilisés que s’ils ont un aspect irrépro-

chable et selon les conditions prescrites par le manuel d’utilisation, sinon la

protection prévue pourrait être détériorée.

- Jeter le câble si l’isolement est endommagée ou s’il y a une rupture entre

le câble et la prise.

- Ne pas toucher les pointes de contact nues. Ne tenir que par l’endroit

approprié à la préhension manuelle !

- Insérer les raccords coudés dans l’appareil de mesure.

11. Information sur l’environnement

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

02/ 2011

BENNING CM 5-1

Page 33

Instrucciones de servicio

BENNING CM 5-1

Multímetro digital de pinzas con función AUTOTEST para

- medición de tensión continua

- medición de tensión alterna

- medición de corriente continua

- medición de corriente alterna

- medición de resistencia

- control de continuidad

- prueba de diodo

Contenido

1. Informaciones para el usuario

2. Instrucciones de seguridad

3. Envergadura del suministro

4. Memoria descriptiva del aparato

5. Generalidades

6. Condiciones ambientales

7. Datos eléctricos

8. Medir con el BENNING CM 5-1

9. Mantenimiento

10. Datos técnicos de los accesorios de medida

11. Advertencia

1. Informaciones para el usuario

Estas instrucciones de operación están destinadas a

- personal especializado en electrotecnia y

- personas electrotécniamente instruidas

El multímetro BENNING CM 5-1 fue concebido para medición en ambiente seco. No puede emplearse en circuitos eléctricos con tensiones nominales superiores a 1000 V DC y 750 V AC (para más detalles ver bajo punto 6 „Condiciones ambientales„). En estas instrucciones de servicio y en el multímetro BENNING CM 5-1 se emplean los símbolos siguientes:

Está permitido aplicar y quitar el dispositivo de alrededor de conductores con tensiones peligrosas.

¡Peligro eléctrico! Este símbolo aparece en avisos a observar para evitar peligros



para personas.

¡Cuidado, observar la documentación! Este símbolo indica que hay que observar los avisos en estas



instrucciones de servicio, para evitar peligro.

Este símbolo en el multímetro BENNING CM 5-1 indica que el BENNING CM 5-1 viene ejecutado con aislamiento de protección



(clase de protección II).

Este símbolo en el multímetro BENNING CM 5-1 indica que el BENNING CM 5-1 se ajustan a las directivas de la UE.

Este símbolo aparece en el display indicando una batería descargada.

Este símbolo caracteriza la parte de „control de continuidad”. El zumbador sirve para señalización acústica del resultado.

(DC) tensión ó corriente/ intensidad continua.

(AC) tensión ó corriente/ intensidad alterna.



Tierra (tensión hacia tierra).



Nota

Antes de la etiqueta adhesiva „Warnung...“ (sobre la tapa del comnpartimento de baterías) aparece el texto en Inglés.

02/ 2011

BENNING CM 5-1

Page 34

2. Instrucciones de seguridad

El equipo es fabricado conforme a la norma DIN VDE 0411 parte 1/ EN 61010-1, verificado, y salió de fábrica en perfecto estado de seguridad. Para manener el equipo en este perfecto estado de seguridad y garantizar su funcionamiento sin peligro, el usuario debe observar las informaciones y advertencias de peligros en este manual de servicio. La mala conducta y el descuido de las advertencias que pueden conducir a lesiones graves o la muerte

PELIGRO! Se debe tener estremo cuidado cuando se trabaja con barras conductoras o líneas de red con tensión! El contac-



to con líneas activas puede causar un shock eléctrico!

El BENNING CM 5-1 sólo está permitido para uso en circuitos de corriente de la categoría de sobretensión III con conductor frente a tierra máx. 1000 V o de la categoría de sobretensión IV con conductor frente a tierra máx. 600 V. Utilice únicamente cables de medición adecuados para ello. En las mediciones dentro de la categoría de medición III o de la categoría de medición IV la pieza conductora saliente de una punta de contacto de cable de medida no deberá tener una longitud superior a los 4 mm.



Antes de realizar mediciones dentro de la categoría de medición III y de la categoría de medición IV deberán colocarse las tapas enchufables suministradas con el set, marcadas con CAT III y CAT IV, en las puntas de contacto. Esta medida tiene como finalidad la protección del usuario. Tenga usted en cuenta que cualquier trabajo en partes e instalaciones bajo tensión eléctrica por principio son peligrosos. Ya pueden suponer peligro de muerte para las personas las tensiones a partir de 30 V AC y 60 V DC.

Ante cada puesta en servicio, usted debe verificar que el equi-



po y las conducciones no muestren daños.

Cuando ha de suponerse que ya no queda garantizado el funcionamiento sin peligro, hay que desactivar el equipo y asegurarlo para evitar su accionamiento involuntario.

Se supone que ya no queda garantizado su funcionamiento sin peligro, cuando,

- el equipo o las conducciones de medición muestran daños visibles,

- cuando el equipo ya no funciona,

- tras un largo período de almacenamiento sin usarlo y bajo condiciones

desfavorables,

- tras haber sufrido esfuerzos debido al transporte,

- el aparato o los circuitos de medición están húmedos,

- la prueba automática fracasa y en la pantalla aparece “FAIL”.

Para evitar peligros

- no tocar las conducciones de medición en las puntas de



medición al descubierto,

- enchufar las conducciones de medición en las correspondientes hembrillas de medición marcadas

Mantenimiento: No abrir el medidor, porque no contiene componentes los cuales puedan ser reparados por el usuario. La reparación y



mantenimiento debe ser realizado por personal cualificado solamente!

Limpieza: Limpiar la superficie de la carcasa con un paño limpio y seco



(excepcionalmente con paños especiales de limpieza). No aplique agentes disolventes o abrasivos para limpiar el equipo.

3. Envergadura del suministro

Envergadura del suministro BENNING CM 5-1:

3.1 BENNING CM 5-1, una unidad

3.2 conductor protegido de medición, rojo (L = 1,4 m), una unidad,

3.3 conductor protegido de medición, negro (L = 1,4 m), una unidad 29

02/ 2011

BENNING CM 5-1

Page 35

3.4 bolsa compacta de protección, una unidad,

3.5

una unidad pila 9 V (montados como primera alimentación del equipo),

3.6 instrucciones de operación, una unidad

Piezas propensas al desgaste:

- El multímetro BENNING CM 5-1 es alimenta con una pila 9-V montada (IEC 6 LR 61).

- Las conducciones protegidas de medición (accesorio controlado) cumplen CAT III 1000 V/ CAT IV 600 V y están permitidas para corrientes de 10 A.

4. Memoria descriptiva del aparato

ver fig. 1: parte frontal del equipo

Los elementos de señalización y operación indicados en figura 1 se denominan como sigue: 1 marcación de polaridad, para asignar el sentido de corriente DC con

ayuda del indicador de polaridad,

2 borde del amperímetro de pinzas, sirve de protección contra el contacto

con el conductor

3 palanca de apertura, para abrir y cerrar el amperímetro de pinzas, 4 AutoSense, simbolización de la función AUTOTEST 5 Zero, indicador de ajuste a cero para mediciones de corriente DC, 6 APO, Auto Power Off está activado (el dispositivo se apagará después de

20 minutos),

7 , aparecer a una tensión peligrosa > 30 V 8 indicador de polaridad, la polaridad contraria a la marcación de polaridad

se indica con “-“,

9 símbolo de batería, aparece cuando la pila está descargada J tecla (gris), con las siguientes funciones:

- POWER, para encender y apagar el BENNING CM 5-1

- (AUTO) POWER OFF, activar/ desactirvar la desconexión automática

- Ajuste a ZERO, ajuste a cero para mediciones de corriente DC

- (AUTO) HOLD, almacenado automático del valor medido,

- HOLD, almacenado del valor medido,

K hembrilla COM, hembrilla común para medición de tensión, de resistencia

y control de continuidad,

L hembrilla (positivo1), para V, Ω y M indicador de rangos, N LoZi, simboliza la baja resistencia de entrada en mediciones de tensión

(4 kΩ ... 375 kΩ),

O Auto, HOLD y AutoHOLD, aparecen cuando el almacenamiento del valor

medido respectivo está activado,

 indicador digital, para el valor medido y el indicador de superación del

rango,

 AUTO BACKLIT, sensor de luz de fondo automático,  amperímetro de pinzas, para agarrar al conductor de corriente de un solo

hilo,

1) A ello se refiere la indicación automática de polaridad para tensión continua

5. Generalidades

5.1 Generalidades del multímetro de pinzas

5.1.1 El display digital  viene ejecutado en cristal líquido, indicando 4

caracteres de 14 mm de altura con punto decimal. El valor máximo indicado es 9999.

5.1.2 La indicación de polaridad en pantalla 8 es automática. Si la polaridad

es opuesta a la definida en el enchufe/ marcación de polaridad 1, se indica con “-“.

5.1.3 El BENNING CM 5-1 se enciende o se apaga con la tecla (gris) J.

Para apagar mantener presionada dicha tecla durante aproximadamente 3 segundos.

5.1.4 Cuando excede el rango de medición, la indicación es „0L„ ó „- 0L„, en

parte con alarma acústica.

¡Cuidado, no ha y aviso cuando existe sobrecarga!

5.1.5 Ajuste a cero (ZERO)

Si se presiona la tecla (gris) J durante aproximadamente 1 segundo,

se produce el ajuste a cero en mediciones de corriente continua. Esto se indica con “ZERO” 5, que parpadea en la pantalla digital.

5.1.6 Almacenamiento del valor medido “HOLD”: Accionando la tecla (gris)

J, es posible almacenar el resultado medido. Simultáneamente, en la pantalla se muestra el símbolo “HOLD” O. Si se acciona la tecla J nuevamente, se restablece el modo de medición.

Si el almacenamiento del valor medido “HOLD” está activado, el mul-

tímetro reconoce una señal de medición diferente de la del indicador,

02/ 2011

BENNING CM 5-1

Page 36

si la señal de medición de la misma unidad se aumenta en 50 dígitos o si se registra una señal de medición de otra función de medición. El cambio de la señal de medición se reconoce mediante una pantalla parpadeante y un sonido continuo.

5.1.7 Almacenamiento automático del valor medido “AutoHOLD” (sólo

para mediciones de corriente AC/DC a partir de 3 A): Si durante el encendido se mantiene la tecla (gris) J presionada durante más de 5 segundos, en la pantalla parpadea “AutoHOLD” O y “AutoHOLD” se activa. Si el multímetro registra un valor medido constante, el vibrador suena tres veces y el valor medido permanece en la pantalla durante 5 segundos con el símbolo “AutoHOLD”. Accionando la tecla (gris) J, es posible almacenar el valor medido. Si la función “AutoHOLD” está activada, la función APO está desactivada.

5.1.8 La frecuencia nominal de medición del multímetro BENNING CM 5-1

es de 5 mediciones por segundo para el display digital.

5.1.9 El BENNING CM 5-1 posee una función de prueba automática. Si en la

pantalla aparece “FAIL”, no es posible utilizar el BENNING CM 5-1. En caso de fallas, apague el aparato y enciéndalo nuevamente. Si la falla persiste, envíe el BENNING CM 5-1 a nuestro departamento técnico (véase sección 9.4 „Calibrado“).

5.1.10 El BENNING CM 5-1 se apaga automáticamente luego de aprox. 20

minutos (APO, Auto-Power-Off). Se enciende nuevamente, si se pulsa la tecla (gris) J. Un sonido vibrante señala la desconexión automática del aparato. Puede desactivarse la desconexión automática, si durante el encendido mantiene presionada la tecla J durante 3 segundos aproximadamente. Esto se indica con “APO” 6, que parpadea en la pantalla digital. Al encender nuevamente, mantenga presionada la tecla J brevemente para activar nuevamente la desconexión automática.

5.1.11 Coeficiente de temperatura del valor medido: 0,2 x (exactitud de

medición indicada)/ °C < 18 °C ó > 28 °C, relativo al valor con una temperatura de referencia de 23 °C.

5.1.12 El multímetro BENNING CM 5-1 es alimentado con una pila 9 V (IEC 6

LR 61).

5.1.13 En el display aparece el símbolo de batería 9, cuando la tensión

de la pila cae hasta ser inferior a la tensión de trabajo prevista del BENNING CM 5-1.

5.1.14 La pila tiene una vida de aproximadamente 125 horas (pila alcalina).

5.1.15 Dimensiones del equipo:

(largo x ancho x alto) = 215 x 85 x 51 mm peso del equipo: 360 g

5.1.16 Las conducciones protegidas de medición suministradas se prestan

especialmente para la tensión nominal y la corriente nominal del BENNING CM 5-1.

5.1.17 Apertura máxima de las pinzas: 35 mm

5.1.18 Diámetro máximo de la conducción: 30 mm

6. Condiciones ambientales

- El multímetro BENNING CM 5-1 fue concebido para medición en ambiente seco,

- Altura barométrica en las mediciones: máxima 2000 m,

- Categoría de sobretensión/ categoría de colocación:

IEC 60664-1/ IEC 61010-1 → 600 V categoría IV, 1000 V categoría III,

- Clase de suciedad: 2,

- Clase de protección: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),

Protección IP 30 significa: Primer dígito (3): Protección contra contactos

a partes peligrosas y contra objetos de un diámetro superior a 2,5 mm. Segundo dígito (0): No protege del agua.

- Temperatura de trabajo y humedad atmosférica relativa:

Con temperaturas de trabajo entre 0 °C y 30 °C: humedad atmosférica

relativa inferior al 80 %.

Con temperaturas de trabajo entre 31 °C y 40 °C: humedad atmosférica

relativa inferior al 75 %.

Con temperaturas de trabajo entre 41 °C y 50 °C: humedad atmosférica

relativa inferior al 45 %.

- Temperatura de almacenamiento: El BENNING CM 5-1 permite almacenamiento con temperaturas de - 20 °C hasta + 60 °C (humedad 0 hasta 80 %). Para ello hay que sacar la pila del aparato.

7. Datos eléctricos

Nota: La exactitud de medición se indica como suma resultando de

- una parte relativa al valor medido y

- un número determinado de dígitos (es decir pasos de dígitos de la

02/ 2011

BENNING CM 5-1

Page 37

última posición). Esta exactitud de medición vale con temperaturas de 18 °C hasta 28 °C y una humedad atmosférica relativa inferior al 80 %.

7.1 Prioridad de la función AUTOTEST

La función AUTOTEST cambia automáticamente a la función de medición correcta y selecciona el rango de medición ideal automáticamente; en ese caso, el BENNING CM 5-1 trabaja en la siguiente secuencia:

Se deben cumplir los siguientes criterios:

Medición de tensión activa, si:

VAC, V

con la mayor porción

Resistencia/ continuidad

Diodo

AAC, A

con la mayor porción

7.2 Rangos de tensión alterna

Para tensiones hasta 30 V, la resistencia de entrada es de como mínimo

4 kΩ. La resistencia de entrada aumenta con tensión de entrada ascendente a 375 kΩ con 750 V.

Rango de

medición

Resolución Exactitud de medición

2,1 V ... 1000 V 0,1 V ± (0,3 % del valor medido + 2 dígitos) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % del valor medido + 2 dígitos) 750 V

Tiempo máximo de medición = 30 segundos para tensiones superiores a

30 V

7.3 Rangos de tensión continua

Para tensiones hasta 30 V, la resistencia de entrada es de como mínimo

4 kΩ. La resistencia de entrada aumenta con tensión de entrada ascendente a 375 kΩ con 750 V.

Rango de medición

Resolución

Exactitud de medición

en rango de frecuencia 50 Hz - 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % del valor medido + 3 dígitos) 750 V

en rango de frecuencia 61 Hz - 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % del valor medido + 3 dígitos) 750 V

Tiempo máximo de medición = 30 segundos para tensiones superiores a

30 V

El valor medido se obtiene e indica como valor real efectivo (True RMS,

acople AC). La exactitud de medición viene especificada para curva sinusoide en función del valor extremo del rango de medición, también para curva no sinusoide hasta 50 % del valor extremo del rango de medición.

En las curvas no sinusoides, el valor indicado se vuelve menos exacto. Así,

resulta un error adicional para los factores Crest siguientes: Factor Crest de 1,4 hasta 2,0; error adicional + 1 % Factor Crest de 2,0 hasta 2,5; error adicional + 2,5 % Factor Crest de 2,5 hasta 3,0; error adicional + 4 %

7.4 Rangos de corriente contínua

Rango de medición

Resolución Exactitud de medición

0,9 A …600,0 A 0,1 A ± (1,5 % del valor medido + 5 dígitos) 600 A

La exactitud indicada viene especificada para conductores que se agarran en su centro con el amperímetro de pinzas  (ver fig. 3 medición de corriente contínua/ alterna). Para conductores que no se agarran en su centro hay que tener un cuenta un error adicional de 1 % del valor indicado.

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V

2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

Medición de resistencia activa, si:

0 Ω ... ∞ Ω

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

Control de diodos activo, si:

0,4 VDC ... 0,8 VDC (tensión de paso)

Medición de corriente activo, si:

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

Protección de

sobrecarga

eff

Protección de

sobrecarga

eff

Protección de

sobrecarga

eff

Page 38

Error máximo del remanence: 1 % (durante la repetición de la medida)

7.5 Rangos de corriente alterna

Rango de medición

Resolución

Exactitud de medición

en rango de frecuencia 50 Hz - 60 Hz

0,9 A …600,0 A 0,1 A ± (1,5 % del valor medido + 5 dígitos) 600 A

en rango de frecuencia 61 Hz - 400 Hz

0,9 A ... 600,0 A 0,1 A ± (2 % del valor medido + 5 dígitos) 600 A

El valor medido se obtiene e indica como valor real efectivo (True RMS,

En las curvas no sinusoides, el valor indicado se vuelve menos exacto. Así,

7.6 Rango de resistencias y control acústico de continuidad

Protección de sobrecarga: AC 750 V

Rango de medición

Resolución Exactitud de medición

/ DC 1000 V

eff

0 Ω ...9999 Ω 1 Ω ± (0,9 % del valor medido + 2 dígitos) 1,8 V

El vibrador integrado suena con una resistencia R inferior a 25 Ω a 400 Ω. El tono cesa si la resistencia es mayor a 400 Ω (especificada para temperaturas

de 0 °C a 40 °C).

7.7 Prueba de diodos

Protección de sobrecarga: AC 750 V

Rango de medición

Resolución Exactitud de medición

/ DC 1000 V

eff

0,4 V ... 0,8 V 0,1 V ± (0,9 % del valor medido + 2 dígitos) 1,8 V

8. Medir con el BENNING CM 5-1

8.1 Preparar la medición

Úsese y almacénese el BENNING CM 5-1 sólo con las temperaturas de trabajo y de almacenamiento indicados, evitando radiación solar directa.

- Controlar y la tensión y la intensidad nominales en las conducciones prote-

gidas de medición. Las conducciones protegidas de medición que forman

parte del suministro coinciden en la tensión nominal y la intensidad nominal

con el medidor BENNING CM 5-1.

- Controlar el aislamiento de las conducciones protegidas de medición. Si el

aislamiento es defectuoso, eliminar en seguida las conducciones protegi-

das de medición.

- Controlar la continuidad de la conducción protegida de medición. Al encon-

trarse abierto el hilo conductor de la conducción protegida de medición,

eliminar en seguida la conducción protegida de medición.

- Fuentes de fuerte interferencia en las inmediaciones del BENNING CM 5-1

pueden causar inestabilidad en la indicación de valores y producir errores

de medición.

- Sólo es posible realizar mediciones, si se cumplen las condiciones

de la función AUTOTEST (véase sección 7.1 “Prioridad de la función

AUTOTEST”).

Nota: Las señales sincronizadas, como corrientes generadas mediante aparatos de carga, pueden indicar corrientes AC/ DC erróneas.

Protección de

Tensión máx. marcha

sobrecarga

eff

en vacío

02/ 2011

BENNING CM 5-1

Page 39

8.2 Medición de tensión

¡Observar la tensión máxima contra potencial de tierra!



¡Peligro de tensión eléctrica!

La tensión máxima permitida en las hembrillas

- hembrilla COM K

- hembrilla para V, Ω y L del BENNING CM 5-1 frente a tierra, es de 600 V CAT IV/ 1000 V CAT III.

- Encender el BENNING CM 5-1 con la tecla (gris) J.

- Contactar la conducción protegida de medición negra con la hembrilla COM

K, en el BENNING CM 5-1.

- Contactar la conducción protegida de medición roja con la hembrilla para V,

Ω y L en el BENNING CM 5-1.

- Contactar las conducciones protegidas de medición con los puntos de

medición.

- La función AUTOTEST se indica en la pantalla digital  con “AutoSense”

4. Obtiene automáticamente la función de medición necesaria (tensión) y

el óptimo rango de medición.

- Leer el valor medido en el display  del BENNING CM 5-1.

¡Tenga en cuenta las limitaciones del rango de medición inferior! No es posible realizar mediciones de tensión continua en el



rango - 0,7 V Mediciones de tensión alterna recién con tensiones > 1,3 VAC.

ver fig. 2: medición de tensión contínua/ alterna con función AUTOTEST

8.3 Medición de corriente

No aplicar potencial a los contactos del BENNING CM 5-1! Desconectar todas las conducciones protegidas de medición,



si fueran conectadas.

- Encender el BENNING CM 5-1 con la tecla (gris) J.

- Accionar la palanca de apertura 3 y agarrar el conductor bajo corriente en

el centro con las pinzas del BENNING CM 5-1.

- La función AUTOTEST se indica en la pantalla digital  con “AutoSense”

4. Obtiene automáticamente la función de medición necesaria (corriente)

y el óptimo rango de medición.

- Leer el valor medido en el display  del BENNING CM 5-1. ver fig. 3: medición de corriente contínua/ alterna con función AUTOTEST

8.4 Rango de resistencias y control acústico de continuidad

- Encender el BENNING CM 5-1 con la tecla (gris) J.

- Contactar la conducción protegida de medición negra con la hembrilla COM

K, en el BENNING CM 5-1.

- Contactar la conducción protegida de medición roja con la hembrilla para V,

Ω y L en el BENNING CM 5-1.

- Contactar las conducciones protegidas de medición con los puntos de

medición.

- La función AUTOTEST se indica en la pantalla digital  con “AutoSense”

4. Obtiene automáticamente la función de medición necesaria (resistencia/

continuidad) y el óptimo rango de medición.

- Leer el valor medido en el display  del BENNING CM 5-1.

- Al quedar la resistencia del conductor entre la hembrilla COM K y la hem-

brilla para V, Ω y L inferior a 25 Ω a 400 Ω, se activa el zumbido del

vibrador incorporado en el BENNING CM 5-1. ver fig. 4: medición de resistencia ver fig. 5: control de continuidad con vibrador

8.5 Prueba de diodos

- Encender el BENNING CM 5-1 con la tecla (gris) J.

- Contactar la conducción protegida de medición negra con la hembrilla COM

K, en el BENNING CM 5-1.

- Contactar la conducción protegida de medición roja con la hembrilla para V,

Ω y L en el BENNING CM 5-1.

- Contactar las conducciones protegidas de medición con los puntos de

medición.

- La función AUTOTEST se indica en la pantalla digital  con “AutoSense”

4. Obtiene automáticamente la función de medición necesaria (diodo) y el

óptimo rango de medición.

02/ 2011

... 2,1 VDC.

BENNING CM 5-1

Page 40

- Leer el valor medido en el display  del BENNING CM 5-1.

- Para un diodo de silicio normal colocado en el sentido de conducción, se

indica una tensión de conducción de entre 0,4 V a 0,8 V. Si no se obtiene

ninguna tensión de conducción, primero se verifica la polaridad del diodo.

Si aun así no se indica ninguna tensión de conducción, la tensión de con-

ducción del diodo se ubica fuera de los límites de medición. ver fig. 6: prueba de diodos

9. Mantenimiento

¡Eliminar sin falta toda tensión del BENNING CM 5-1 antes de



abrirlo! ¡Peligro de tensión eléctrica!

El trabajo en el BENNING CM 5-1 bajo tensión queda exclusivamente en manos de personal especializado en electrotecnia, que debe tomar medidas especiales para evitar accidentes.

Así se elimina todo tipo de tensiones del BENNING CM 5-1 antes de abrir el equipo:

- Quitar primero las dos conducciones protegidas de medición del objeto de

medición.

- Después, quitar ambas conducciones protegidas de medición del

BENNING CM 5-1.

- Apague el BENNING CM 5-1. Mantenga presionada la tecla (gris) J

durante aproximadamente 3 segundos.

9.1 Guardar seguro el equipo

Dadas determinadas condiciones, no se puede garantizar ya la seguridad de uso del BENNING CM 5-1; por ejemplo habiendo:

- daños visibles en la carcasa,

- errores en mediciones,

- huellas visibles como consecuencia de almacenamiento durante largo

tiempo bajo condiciones no admitidas,

- huellas visibles resultantes de esfuerzo extraordinario en el transporte y

- la prueba automática fracasa y en la pantalla aparece “FAIL”. Presentándose tales casos, se debe desconectar inmediatamente el BENNING CM 5-1, alejarlo del punto de medición y guardarlo seguro contra el uso.

9.2 Limpieza

Limpiar la superficie de la carcasa con un paño limpio y seco (excepcionalmente con paños especiales de limpieza). No aplique agentes disolventes o abrasivos para limpiar el equipo. Observar sin falta que el apartado de la pila y los contactos no se contaminen con electrolito saliente de la pila. Caso de aparecer restos de electrolito o residuos blancos en la zona de la pila o del apartado de la pila, limpiar éstos también con un paño seco.

9.3 Cambio de pila

¡Eliminar sin falta toda tensión del BENNING CM 5-1 antes de



abrirlo! ¡Peligro de tensión eléctrica!

El BENNING CM 5-1 es alimentado con una pila 9 V. Hay que cambiar las pilas (ver figura 7), cuando en el display  aparece el símbolo de la batería 9. Así se cambia la pila:

- Quitar las conducciones protegidas de medición del circuito de medición.

- Quitar las conducciones protegidas de medición del medidor

BENNING CM 5-1.

- Apague el BENNING CM 5-1.

- Colocar el BENNING CM 5-1 sobre su lado frontal y soltar el tornillo de la

taba de pilas.

- Levantar la tapa de pilas (en la zona de los ahondamientos de la carcasa)

y quitarlo de la parte inferior.

- Sacar la pila descargada del apartado de pilas, quitando con cuidado las

conducciones de la pila.

- Conectar la nueva pila con las conducciones de la batería, y ordenar

éstas de forma que no queden apretadas entre las partes de la carcasa.

Después, colocar las pilas en el lugar previsto para ello dentro del apartado

de pilas.

- Enganchar la base de la carcasa en la parte frontal y fijar el tornillo. ver fig. 7: cambio de pila

02/ 2011

BENNING CM 5-1

Page 41

¡Aporte su granito a la protección del medio ambiente! Las pilas no son basura doméstica. Se pueden entregar en un punto de



colección de pilas gastadas o residuos especiales. Por favor, infórmese en su municipio.

9.4 Calibrado

Para obtener las exactitudes de medición indicadas en los resultados de medición, es preciso que nuestro personal de servicio calibre el equipo periódicamente. Recomendamos que el intervalo de calibrado sea de un año. Para ello, enviar el equipo a la dirección siguiente:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Datos técnicos de los accesorios de medida

- Estándar: EN 61010-031,

- Máxima tensión a tierra () y categoría de medida: Con tapa enchufable: 1000 V CAT III, 600 V CAT IV, Sin tapa enchufable: 1000 V CAT II,

- Máxima corriente: 10 A,

- Protección clase II (), doble continuidad o aislamiento reforzado,

- Contaminación clase: 2,

- Longitud: 1,4 m, AWG 18,

- Condiciones medio ambientales: Altura máxima para realizar medidas: 2000 m, Temperatura: 0 °C to + 50 °C, humedad 50 % to 80 %

- Utilice solo los cables de medida si esta en perfecto y limpia estado, así

como de acuerdo a éste manual, de no ser así la protección asegurada

podría ser dañada.

- Inutilice los cables de medida si se ha dañado el aislamiento o si se ha roto

el cable/ punta.

- No toque las puntas del cable de medida. Sujételo por el área apropiada

para las manos!

- Coloque los terminales en ángulo en el multímetro.

11. Advertencia

Para preservar el medio ambiente, al final de la vida útil de su producto, deposítelo en los lugares destinado a ello de acuerdo con la legislación vigente.

02/ 2011

BENNING CM 5-1

Page 42



Návod k obsluze

BENNING CM 5-1

Digitální klešťový multimetr s funkcí AUTOTEST pro

- měření stejnosměrného napětí

- měření střídavého napětí

- měření stejnosměrného proudu

- měření střídavého proudu

- měření odporu

- zkoušku obvodu

- test diod

Obsah

1. Pokyny pro uživatele

2. Bezpečnostní pokyny

3. Obsah dodávky

4. Popis přístroje

5. Všeobecné údaje

6. Podmínky prostředí

7. Elektrické údaje

8. Měření s BENNING CM 5-1

9. Údržba

10. Technické údaje měřícího příslušenství

11. Ochrana životního prostředí

1. Pokyny pro uživatele

Tento návod je určen pro

- odborníkům v oboru elektro

- osobám poučeným v oboru elektrotechniky

BENNING CM 5-1 je určen pro měření v suchém prostředí. Nesmí být použit v obvodech s jmenovitým napětím vyšším než 1000 V DC a 750 V AC (blíže v kapitole 6. „Podmínky prostředí“).

V návodu k obsluze a na přístroji BENNING CM 5-1 jsou použity následující

symboly:

Je dovoleno přiložit NEBEZPEČNĚ AKTIVNÍ vodiče nebo je

odstranit.

Tento symbol upozorňuje na nebezpečí úrazu elektrickým proudem



Tento symbol upozorňuje na nebezpečí při používání přístroje



BENNING CM 5-1 (řiďte se technickou dokumentací!).

Tento symbol na měřicím přístroji BENNING CM 5-1 znamená, že



je přístroj opatřen ochrannou izolací (ochrana třídy II).

Tento symbol na přístroji BENNING CM 5-1 znamená, že je přístroj BENNING CM 5-1 v souladu se směrnicemi EU.

ento symbol se objeví na displeji, když je vybitá baterie.

Tento symbol označuje činnost „zkoušení průchodu proudu“. Bzučák slouží pro akustické ohlášení výsledku.

(DC) Stejnosměrné napětí.

(AC) Střídavé napětí nebo proud.



Uzemnění (napětí vůči zemi).



02/ 2011

BENNING CM 5-1

Page 43



2. Bezpečnostní pokyny

Tento přístroj je dle normy DIN VDE 0411 část1/ EN 61010-1 sestrojen a prověřen a opustil výrobní závod bez závad. Pro udržení tohoto stavu a pro zajištění bezpečného provozu musí uživatel dbát upozornění a varování v tomto návodě obsažených. Nesprávné chování a nedodržování výstražných upozornění může vést k těžkým úrazům i se

smrtelnými následky.

Extrémní opatrnost při práci na holých vodičích nebo držácích hlavního vedení. Kontakt s vodiči může způsobit úder elektric-



kým proudem.

Přístroj smí být jen v instalacích s napětím kategorie III s max. 1000 V proti zemi nebo v instalacích s napětím kategorie IV s

max. 600 V proti zemi.

Používejte pouze vhodné měřicí vede k tomuto. Při měřeních v rámci měřicí kategorie III nebo měřicí kategorie IV nesmí být vyčnívající vodivá část kontaktního hrotu na kabel měřicího obvodu delší než 4 mm.



Před měřeními v měřicí kategorii III a v měřicí kategorii IV musejí být na kontaktní hroty nasrčeny nástrčné čepičky, označené jako CAT III a CAT IV, které jsou přiložené k sadě. Toto opatření slouží ochraně uživatele. Dbejte na to, že práce na vodivých dílech a zařízeních jsou nebezpečné. Napětí nad 30 V AC a 60 V DC mohou být pro lidi životu nebezpečná.

Před každým použitím prověřte, zda přístroj nebo vodiče



nejsou poškozeny.

Pokud je bezpečný provoz přístroje dále nemožný, přístroj neužívejte a zabraňte, aby s ním nemohly nakládat ani další osoby.

Předpokládejte, že další bezpečný provoz není možný,

- když přístroj nebo měřící vodiče vykazují viditelná poškození,

- když přístroj nepracuje,

- po dlouhém skladování v nevyhovujících podmínkách,

- po obtížné přepravě,

- jsou-li přístroj nebo měřené vodiče vlhké,

- pokud selže samotest a na displeji se zobrazí „FAIL“.

Pro vyloučení ohrožení

- nedotýkejte se holých špiček měřícího vedení,



- zasouvejte měřící vedení do odpovídajících zásuvek v

multimetru

Údržba: Zkušební zařízení neotevírejte, neobsahuje žádné konstrukční



díly, které by mohly být uživatelem opraveny. Oprava a servis mohou být prováděny pouze kvalifikovaným personálem.

Čistění: Pouzdro pravidelně otírejte dosucha hadříkem a čisticím pro-



středkem. Nepoužívejte žádné lešticí přípravky a ředidla.

3. Rozsah dodávky

Součástí dodávky přístroje BENNING CM 5-1 je:

3.1 jeden měřicí přístroj BENNING CM 5-1,

3.2 jeden bezpečnostní kabel měřicího obvodu, červený (L = 1,4 m),

3.3 jeden bezpečnostní kabel měřicího obvodu, černý (L = 1,4 m),

3.4 jedna praktická ochranná brašna,

3.5 dvě 9-V-baterií,

3.6 návod k obsluze.

Upozornění na opotřebovatelné součástky:

- BENNING CM 5-1 je napájen zabudovanou 9-V-baterií (IEC 6 LR 61)

- Výše zmíněné bezpečnostní kabely měřicího obvodu (pověřené příslušen-

ství) odpovídají CAT III 1000 V/ CAT IV 600 V a jsou schváleny pro proud

10 A. 02/ 2011

BENNING CM 5-1

Page 44



4. Popis přístroje

Viz obr. 1: Přední strana přístroje

Na obr. 1 zobrazené ukazatele a ovládací prvky jsou popsány dále:

1 Značka polarity, pro přiřazení směru proudu DC pomocí indikace polarity 2 Límec proudových kleští, chrání před dotykem s vodičem 3 Otevírací páka, pro otevírání a zavírání proudových kleští 4 AutoSense, symbol funkce AUTOTEST 5 Zero, indikace nastavení nuly při měření proudu DC 6 APO, objeví se při aktivovaném Auto Power Off (automatické vypnutí prou-

du - přístroj se vypne po 20 minutách)

7 , objeví se při přiložením nebezpečného napětí > 30 V 8 Indikace polarity, polarita proti značkám polarity je označena „-“ 9 Ukazatel baterie, zobrazen při vybitých bateriích J Tlačítko (šedé), s následujícími funkcemi:

- POWER, pro zapnutí/ vypnutí BENNING CM 5-1

- (AUTO) POWER OFF, aktivace/ deaktivace automatického vypnutí

- vyrovnání ZERO, vyrovnání nuly při měřeních proudu DC

- (AUTO) HOLD, automatické uložení naměřené hodnoty

- HOLD, uložení naměřené hodnotyů

K COM-zásuvka, společná zásuvka pro napětí, odpor a zkoušku obvodu L Zásuvka (pozitivní 1), pro V, Ω a M Indikace rozsahu N LoZi, symbolizuje nízký vstupní odpor při měření napětí (4 kΩ ... 375 kΩ) O Auto, HOLD a AutoHOLD, zobrazí se, pokud je aktivní dané ukládání

naměřených hodnot



Digitální indikace, pro naměřenou hodnotu a indikace překročení rozsahu

 AUTO BACKLIT, čidlo automatického osvětlení pozadí  Měřící kleště, k objetí jednožilového vodiče, kterým protéká proud

1) k tomuto se váže automatický ukazatel polarity při stejnosměrném napětí

5. Všeobecné údaje

5.1 Všeobecné údaje k multimetru

5.1.1 Digitální displej  (na principu tekutých krystalů) zobrazuje naměřenou

hodnotu, výška písmen 14 mm s desetinnou čárkou, max. hodnota je

9999.

5.1.2 Ukazatel polarity 8 působí automaticky. „-“ zobrazuje opačnou polaritu

oproti definici zásuvek/ značce polarity 1.

5.1.3 BENNING CM 5-1 se zapíná a vypíná tlačítkem (šedým) J. Pro vypnu-

tí podržte tlačítko stisknuté po dobu cca 3 vteřin.

5.1.4 Překročení měřícího rozsahu bude signalizováno na displeji „0L“ nebo

„- 0L“ a částečně akusticky.

Pozor, žádné upozornění nebo varování při přetížení!

5.1.5 Vyrovnání nuly (ZERO)

Stisknutí tlačítka (šedého) J na cca 1 vteřinu vede k vyrovnání nuly

při měření stejnosměrného proudu. Indikace blikající „ZERO“ 5 na

digitálním displeji.

5.1.6 Ukládání naměřených hodnot „HOLD“: Stisknutím tlačítka (šedého)

J lze uložit výsledek měření. Na displeji se současně zobrazí symbol „HOLD“ O. Opětovné stisknutí tlačítka J přepne přístroj zpět do režimu měření.

Při aktivovaném ukládání naměřených hodnot „HOLD“ rozpozná mul-

timetr měřicí signál, který se liší od indikace, pokud se měřicí signál stejné jednotky zvýší o 50 Digit nebo pokud je zaznamenán měřicí signál jiné měřicí funkce. Změna měřicího signálu je indikována blikajícím displejem a nepřetržitým signálním tónem.

5.1.7 Automatické ukládání naměřených hodnot „AutoHOLD“ (pouze pro

měření proudu AC/ DC od 3 A): Pokud během zapnutí podržíte tlačítko

(šedé) J na déle než 5 vteřin, bude na displeji blikat „AutoHOLD“ O a aktivuje se funkce „AutoHOLD“. Pokud multimetr zaznamená konstant-

ní naměřenou hodnotu, zazní třikrát signální tón a naměřená hodnota se na 5 vteřin zobrazí na displeji se symbolem „AutoHOLD“. Stisknutím tlačítka (šedého) J lze naměřenou hodnotu uložit. Při aktivní funkci

„AutoHOLD“ je deaktivována funkce APO.

5.1.8 Četnost měření BENNING CM 5-1 je nominálně 5 měření za vteřinu.

5.1.9 BENNING CM 5-1 je vybaven funkcí samotestu. Pokud se na displeji

zobrazí „FAIL“, nesmí být přístroj BENNING CM 5-1 používán. V případě chyby přístroj vypněte a opět zapněte. Pokud chyba přetrvává,

zašlete BENNING CM 5-1 na naši servisní adresu (viz odstavec 9.4 „Kalibrace“).

5.1.10 BENNING CM 5-1 se po cca 20 minutách automaticky vypne (APO,

Auto-Power-Off). Lze jej opět zapnout stisknutím tlačítka (šedého) J. Automatické vypnutí přístroje je signalizováno tónem. Automatické

02/ 2011

BENNING CM 5-1

Page 45



vypínání lze deaktivovat stisknutím tlačítka J při zapnutí na cca 3 vteřiny. Na displeji se zobrazí blikající „APO“ 6. Při novém zapnutí krátce stiskněte tlačítko J pro opětovnou aktivaci automatického vypínání.

5.1.11 Teplotní koeficient měření: 0,2 x (nastavená přesnost měření)/ °C <

18 °C nebo > 28 °C, vztaženo na hodnotu při referenční teplotě 23 °C.

5.1.12 BENNING CM 5-1 je napájen 9-V-baterií (IEC 6 LR 61).

5.1.13 Pokud napětí baterií poklesne pod minimální hodnotu požadovanou

BENNING CM 5-1, na displeji se zobrazí symbol baterie 9.

5.1.14 Životnost baterií je asi 125 hodin (alkalické baterie).

5.1.15 Rozměry přístroje:

(d x š x h) = 215 x 85 x 51 mm Váha: 360 g

5.1.16 Přiložené bezpečnostní měřicí kabely jsou určeny jen pro napětí a

proudy přístroje BENNING CM 5-1.

5.1.17 Rozevření kleští: 35 mm

5.1.18 Největší průměr vodiče: 30 mm

6. Podmínky prostředí

- BENNING CM 5-1 je určen pro měření v suchém prostředí,

- Maximální nadmořská výška při měření: 2000 m,

- Kategorie přepětí/ nastavení: IEC 60664-1/ IEC 61010-1 → 600 V kategorie IV, 1000 V kategorie III,

- Stupeň znečistitelnosti: 2,

- Krytí: IP 30 DIN VDE 0470-1 IEC/EN 60529,

Význam IP 30: Ochrana proti malým cizím předmětům, proti dotyku nářa-

dím, drátem a podobně s průměrem > 2,5 mm, (3 - první číslice). Žádná

ochrana před vodou, (0 - druhá číslice).

- Pracovní teplota a relativní vlhkost:

Při teplotě od 0 °C do 30 °C: relativní vlhkost menší 80 %, Při teplotě od 31 °C do 40 °C: relativní vlhkost menší 75 %, Při teplotě od 41 °C do 50 °C: relativní vlhkost menší 45 %,

- Skladovací teploty: BENNING CM 5-1 může být skladován při teplotách

od - 20 °C do + 60 °C (vlhkost 0 až 80 %). Baterie musí být vyňaty.

7. Elektrické údaje

Poznámka: Přesnost měření se udává jako součet

- relativního podílu měřené hodnoty a

- počtu číslic (t.j. zobrazení čísla na posledních místech). Přesnost měření platí při teplotách od 18 °C do 28 °C a při relativní vlhkosti menší než 80 %.

7.1 Priorita funkce AUTOTEST

Funkce AUTOTEST automaticky zapne správnou měřicí funkci a zvolí ideální měřicí rozsah. BENNING CM 5-1 přitom postupuje podle následujícího pořadí:

Splněna musí být následující kritéria:

Měření napětí aktivní, pokud:

VAC, V

s větším podílem

Odporu/ zkoušku obvodu

Diod

AAC, A

s větším podílem

7.2 Rozsahy stejnosměrného napětí

Vstupní odpor činí pro napětí do 30 V alespoň 4 kΩ. Vstupní odpor stoupá se stoupajícím vstupním napětím na 375 kΩ při 750 V.

Měřící rozsah Rozlišení Přesnost měření

2,1 V ... 1000 V 0,1 V ± (0,3 % naměřené hodnoty + 2 číslic) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % naměřené hodnoty + 2 číslic) 750 V

Maximální doba měření = 30 vteřin pro napětí větší než 30 V

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V

2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

Měření odporu aktivní, pokud:

0 Ω ... ∞ Ω

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

Kontrola diod aktivní, pokud:

0,4 VDC ... 0,8 VDC (průchozí napětí)

Měření proudu aktivní, pokud:

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

Ochrana před

přetížením

eff

Page 46



7.3 Rozsahy střídavého napětí

Vstupní odpor činí pro napětí do 30 V alespoň 4 kΩ. Vstupní odpor stoupá se stoupajícím vstupním napětím na 375 kΩ při 750 V.

Měřící rozsah Rozlišení

Přesnost měření

frekvenční rozsah 50 Hz - 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % naměřené hodnoty + 3 číslic) 750 V

frekvenční rozsah 61 Hz - 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % naměřené hodnoty + 3 číslic) 750 V

Maximální doba měření = 30 vteřin pro napětí větší než 30 V

Naměřená hodnota je získána a zobrazena jako efektivní (True RMS,

AC-spojení).Přesnost měření je specifikována pro sinusoidní křivku a vztažena ke koncové hodnotě měřícího rozsahu stejně jako pro nesinusoidní křivku do 50 % koncové hodnoty měřícího rozsahu. Při nesinusových křivkách není zobrazená hodnota přesná. Proto se udává při následujících

Crest faktorech přídavná chyba: Crest faktor od 1,4 do 2 - přídavná chyba + 1 % Crest faktor od 2 do 2,5 - přídavná chyba + 2,5 % Crest faktor od 2,5 do 3 - přídavná chyba + 4 %

7.4 Rozsahy stejnosměrného proudu

Měřící rozsah Rozlišení Přesnost měření

0,9 A …600,0 A 0,1 A ± (1,5 % naměřené hodnoty + 5 číslic) 600 A

Udaná přesnost měření je specifikována pro vodiče centricky obejmuté měřícími kleštěmi  (viz. obr. 3 měření stejnosměrného a střídavého proudu). Pr ovodiče které nejsou centricky obejmuty musí být připočtena přídavná chyba

1 % hodnoty rozsahu.

Maximální chyba remanence: 1 % (při opakovaném měření)

7.5 Rozsahy střídavého proudu

Měřící rozsah Rozlišení

Přesnost měření

frekvenční rozsah 50 Hz - 60 Hz

0,9 A …600,0 A 0,1 A ± (1,5 % naměřené hodnoty + 5 číslic) 600 A

frekvenční rozsah 61 Hz - 400 Hz

0,9 A ... 600,0 A 0,1 A ± (2 % naměřené hodnoty + 5 číslic) 600 A

Naměřená hodnota je získána a zobrazena jako efektivní (True RMS,

AC-spojení).Přesnost měření je specifikována pro sinusoidní křivku a

vztažena ke koncové hodnotě měřícího rozsahu stejně jako pro nesinu-

soidní křivku do 50 % koncové hodnoty měřícího rozsahu. Při nesinusových

křivkách není zobrazená hodnota přesná. Proto se udává při následujících

Crest faktorech přídavná chyba: Crest faktor od 1,4 do 2 - přídavná chyba + 1 % Crest faktor od 2 do 2,5 - přídavná chyba + 2,5 % Crest faktor od 2,5 do 3 - přídavná chyba + 4 %

1 % hodnoty rozsahu.

7.6 Rozsah měření odporu a akustická zkouška obvodu

Ochrana před přetížením: AC 750 V

/ DC 1000 V

eff

Měřící rozsah Rozlišení Přesnost měření Max. chod naprázdno

0 Ω ...9999 Ω 1 Ω ± (0,9 % naměřené hodnoty + 2 číslic) 1,8 V

Zabudovaný bzučák zazní při odporu menším než 25 Ω do 400 Ω. Signální tón se vypne při odporu R větším než 400 Ω (specifické pro teploty od 0 °C

do 40 °C).

7.7 Test diod

Ochrana před přetížením: AC 750 V

/ DC 1000 V

eff

Měřící rozsah Rozlišení Přesnost měření Max. chod naprázdno

0,4 V ... 0,8 V 0,1 V ± (0,9 % naměřené hodnoty + 2 číslic) 1,8 V

Ochrana před

přetížením

eff

Ochrana před

přetížením

eff

Ochrana před

přetížením

eff

02/ 2011

BENNING CM 5-1

Page 47



8. Měření s BENNING CM 5-1

8.1 Příprava měření

Používejte a skladujte BENNING CM 5-1 jen při předepsaných skladových a pracovních teplotních podmínkách, zabraňte dlouhodobému slunečnímu osvitu.

- Prověřte hodnoty jmenovitého napětí a proudu na bezpečnostním měřicím

kabelu. Kabely v dodávce odpovídají jmenovitému napětí a proudu přístroje

BENNING CM 5-1.

- Prověřte izolaci bezpečnostních měřicích kabelů. Pokud je izolace poško-

zená, okamžitě je vyměňte.

- Otestujte bezpečnostní měřicí kabel na průchod proudu. Pokud jsou vodiče

kabelů přerušeny, okamžitě je vyměňte.

- Silné zdroje rušení v blízkosti BENNING CM 5-1 mohou vést k nestabilitě

displeje a k chybám měření.

- Měření jsou možná, pouze pokud jsou splněny podmínky funkce

AUTOTEST (viz odstavec 7.1 „Priorita funkce AUTOTEST“).

Upozornění: Taktované signály, např. vlivem proudů generovaných nabíjecími přístroji,

mohou vést k chybné indikaci AC/ DC.

8.2 Měření napětí

Prověřte maximální napětí proti zemi!



Nebezpečí úrazu elektrickým proudem!

Nejvyšší napětí na zdířkách

- COM-zdířka K

- zdířka pro V, Ω a L BENNING CM 5-1 proti zemi může být 600 V CAT IV/ 1000 V CAT III.

- Zapněte přístroj BENNING CM 5-1 tlačítkem (šedým) J.

- Černý měřící kabel připojit k COM-zdířce K.

- Červený měřící kabel připojit k V, Ω a zdířce L.

- Měřící špičky spojit s měřenými body.

- Funkce AUTOTEST je na displeji  indikována symbolem „AutoSense“

4. Automaticky zjistí potřebnou měřicí funkci (napětí) a optimální měřicí

rozsah.

- Změřenou hodnotu odečíst na displeji .

Respektujte omezení v dolním měřicím rozsahu! Měření stejnosměrného napětí nejsou možná v rozsahu - 0,7 VDC



... 2,1 VDC.

Měření střídavého napětí až při napětích > 1,3 VAC.

Viz obr. 2: Měření stejnosměrného/ střídavého napětí s funkcí AUTOTEST

8.3 Měření proudu

K vstupům BENNING CM 5-1 nepřipojujte žádné napětí!



Eventuelně odpojte měřící kabely.

- Zapněte přístroj BENNING CM 5-1 tlačítkem (šedým) J.

- Jednožilový 3, proud vedoucí vodič umístěte mezi čelisti měřících kleští.

- Funkce AUTOTEST je na displeji  indikována symbolem „AutoSense“

4. Automaticky zjistí potřebnou měřicí funkci (proudu) a optimální měřicí

rozsah.

- Změřenou hodnotu odečíst na displeji . Viz obr. 3: Měření stejnosměrného/ střídavého proudu s funkcí AUTOTEST

8.4 Měření odporu a akustická zkouška obvodu

- Zapněte přístroj BENNING CM 5-1 tlačítkem (šedým) J.

- Černý měřící kabel připojit k COM-zdířce K.

- Červený měřící kabel připojit k V, Ω a zdířce L.

- Měřící špičky spojit s měřenými body.

- Funkce AUTOTEST je na displeji  indikována symbolem „AutoSense“

4. Automaticky zjistí potřebnou měřicí funkci (odporu/ zkouška obvodu) a

optimální měřicí rozsah.

- Změřenou hodnotu odečíst na displeji .

- Pokud bude odpor mezi COM- zdířkou K a zdířkou V, Ω a L menší

než 25 Ω do 400 Ω, zazní zabudovaný bzučák. Viz obr. 4: Měření odporu

Viz obr. 5: Akustická zkoušku obvodu

02/ 2011

BENNING CM 5-1

Page 48



8.5 Test diod

- Zapněte přístroj BENNING CM 5-1 tlačítkem (šedým) J.

- Černý měřící kabel připojit k COM-zdířce K.

- Červený měřící kabel připojit k V, Ω a zdířce L.

- Měřící špičky spojit s měřenými body.

- Funkce AUTOTEST je na displeji  indikována symbolem „AutoSense“ 4.

Automaticky zjistí potřebnou měřicí funkci (diod) a optimální měřicí rozsah.

- Změřenou hodnotu odečíst na displeji .

- Pro normální Si diodu použitou ve směru toku se zobrazí napětí mezi

0,4 V až 0,8 V. Nebude-li zjištěno žádné napětí ve směru toku, zkontrolujte

nejprve polaritu diody. Pokud nebude nadále indikováno žádné napětí, leží

napětí diody ve směru toku mimo meze měření.

Viz obr. 6: Test diod

9. Údržba

Před otevřením BENNING CM 5-1 odpojte od napětí!



Nebezpečí úrazu elektrickým proudem!

Práce na otevřeném BENNING CM 5-1 pod napětím jsou vyhrazeny odborníkům, kteří přitom musí dbát zvýšené opatrnosti.

Oddělte BENNING CM 5-1 od napětí, než přístroj otevřete:

- Odpojte oba měřící kabely od měřeného objektu.

- Odpojte oba měřící kabely od BENNING CM 5-1.

- Vypněte BENNING CM 5-1. Stiskněte tlačítko (šedé) J na cca 3 vteřiny.

9.1 Zajištění přístroje

Za určitých podmínek nemůže být bezpečnost při používání BENNING CM 5-1 zajištěna, například při:

- zřejmém poškození krytu přístroje,

- chybách při měření,

- zřejmých následcích delšího chybného skladování,

- zřejmých následcích špatného transportu a

- selhání samotestu a na displeji se zobrazí „FAIL“.

V těchto případech BENNING CM 5-1 ihned vypněte, odpojte od měřených bodů a zajistěte, aby přístroj nemohl být znovu použit jinou osobou.

9.2 Čištění

Kryt přístroje čistěte opatrně čistým a suchým hadříkem (výjimku tvoří speciální čistící ubrousky). Nepoužívejte žádná rozpouštědla ani čistící prostředky.

Zejména dbejte toho, aby místo pro baterie ani bateriové kontakty nebyly

znečištěny vyteklým elektrolytem. Pokud k vytečení elektrolytu dojde nebo je bateriová zásuvka znečištěna bílou úsadou, vyčistěte je také čistým a suchým hadříkem.

9.3 Výměna baterií

Před otevřením BENNING CM 5-1 odpojte od napětí!



Nebezpečí úrazu elektrickým proudem!

BENNING CM 5-1 je napájen zabudovanou 9-V-baterií (IEC 6 LR 61).

Baterie vyměňte (obr. 7), pokud se na displeji  objeví symbol baterie 9. Takto vyměníte baterie:

- Odpojte oba měřící kabely od měřeného objektu.

- Odpojte oba měřící kabely.

- Vypněte BENNING CM 5-1.

- Uvolněte šroub krytu baterií.

- Sundejte kryt baterií.

- Vyndejte vybité baterie z bateriové zásuvky.

- Nové baterie připojte k bateriovým kontaktům tak, aby kabely bateriových

kontaktů nebyly sevřeny mezi díly krytu. Pak umístěte baterie na jejich

místo v bateriové zásuvce.

- Přiložte kryt baterií na jeho místo v krytu a utáhněte šroubek. Obr. 7: Výměna baterií

Šetřete životní prostředí! Baterie nesmí do běžného domovního



odpadu! Vyhazujte baterie jen na místech k tomu určených.

9.4 Kalibrace

Pro udržení deklarované přesnosti měření musí být přístroj pravidelně kalibrován. Doporučujeme jednou ročně. Zašlete přístroj na adresu:

02/ 2011

BENNING CM 5-1

Page 49



Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technické údaje měřícího příslušenství

- Norma: EN 61010-031,

- Maximální měřené napětí proti zemi () a měřící kategorie: S nástrčnou čepičkou: 1000 V CAT III, 600 V CAT IV, Bez nástrčné čepičky: 1000 V CAT II,

- Maximální měřené proud 10 A,

- Ochranná třída II (), průchozí dvojitá nebo zesílená izolace,

- Stupeň znečištění: 2,

- Délka: 1,4 m, AWG 18,

- Podmínky okolí:

Barometrická výška při měření: maximálně 2000 m, Teplota 0 °C až + 50 °C, vlhkost 50 % až 80 %

- Používejte vodiče jen v bezvadném stavu a takovým způsobem, který

odpovídá tomuto návodu, protože v opačném případě může být poškozena

k tomu určená ochrana.

- Vyřaďte vodič, pokud je izolace poškozená nebo pokud došlo k přerušení

ve vedení/zástrčce.

- Nedotýkejte se holých kontaktních hrotů. Dotýkejte se pouze rukojeti!

- Zasuňte zahnuté přípojky do měřícího přístroje.

11. Ochrana životního prostředí

Po ukončení životnosti přístroje prosím předejte přístroj příslušným sběrným místům na likvidaci.

02/ 2011

BENNING CM 5-1

Page 50



Εγχειρίδιο λειτουργίας του

BENNING CM 5-1

Ψηφιακό πολύμετρο με αμπερόμετρο αρπάγης και λειτουργία AUTOTEST (αυτόματου ελέγχου) για

- Μετρήσεις συνεχούς τάσης

- Μετρήσεις εναλλασσόμενης τάσης

- Μετρήσεις συνεχούς έντασης ρεύματος

- Μετρήσεις εναλλασσόμενης έντασης ρεύματος

- Μέτρηση αντίστασης

- Έλεγχο συνέχειας

- Έλεγχο διόδου

Πίνακας περιεχομένων

1. Οδηγίες για τον χρήστη

2. Οδηγίες ασφάλειας

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

4. Περιγραφή του οργάνου

5. Γενικά δεδομένα

6. Συνθήκες περιβάλλοντος

7. Ηλεκτρικά δεδομένα

8. Μετρώντας με το BENNING CM 5-1

9. Συντήρηση

10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

11. Προστασία περιβάλλοντος

1. Οδηγίες για τον χρήστη

Αυτές οι οδηγίες λειτουργίας απευθύνονται σε :

- έμπειρους ηλεκτρολόγους και

- εκπαιδευμένο προσωπικό.

Το BENNING CM 5-1 προσδιορίζεται να κάνει μετρήσεις σε στεγνό περιβάλλον. Δεν πρέπει να χρησιμοποιείται σε κυκλώματα με ονομαστική τάση μεγαλύτερη από 1000 V DC και 750 V AC (περισσότερες λεπτομέρειες στο κεφάλαιο 6. “Περιβαλλοντικές συνθήκες”).

Τα επόμενα σύμβολα χρησιμοποιούνται στις παρακάτω οδηγίες χρήσης και βρίσκονται πάνω στο BENNING CM 5-1:

Εφαρμογή γύρω από ΕΝΕΡΓΟΥΣ αγωγούς ή αφαίρεση από αυτούς είναι επιτρεπτό.

Αυτό το σύμβολο δηλώνει προσοχή κίνδυνος ηλεκτροπληξίας.



Αυτό το σύμβολο συμβολίζει πιθανές πηγές κινδύνου όταν χρησιμο-



ποιείτε το BENNING CM 5-1 (διαβάστε τις οδηγίες).

Αυτό το σύμβολο πάνω στο BENNING CM 5-1 συμβολίζει δείχνει ότι το όργανο είναι προστατευμένο από βραχυκύκλωμα (βαθμίδα



ασφαλείας ΙΙ).

Το σύμβολο αυτό στο BENNING CM 5-1 σημαίνει, ότι το BENNING CM 5-1 είναι σύμφωνο με τις κατευθυντήριες γραμμές της ΕΕ.

Αυτό το σύμβολο εμφανίζεται όταν η μπαταρία έχει εκφορτιστεί.

Αυτό το σύμβολο δηλώνει την εφαρμογή του ‘ελέγχου συνέχειας’. Ο βομβητής παρέχει ένα ηχητικό σήμα.

DC-τάση ή ρεύμα

AC-ρεύμα ή τάση



Γείωση



Σημείωση

Αφού αφαιρέσετε την αυτοκόλλητη ταμπέλα “Warnung…” (στο καπάκι της μπαταρίας) εμφανίζεται το αγγλικό κείμενο.

02/ 2011

BENNING CM 5-1

Page 51



2. Υποδείξεις ασφαλείας

Το όργανο έχει κατασκευαστεί και ελεγχθεί σύμφωνα με

DIN VDE 0411 part 1/ EN 61010-1

Και έχει φύγει από το εργοστάσιο σε άριστη κατάσταση από τεχνικής απόψεως. Για να διατηρήσετε αυτή την κατάσταση του οργάνου και να είστε βέβαιοι για την ασφαλή του λειτουργία , πρέπει να λαμβάνετε υπό όψη τις παρατηρήσεις και τις προειδοποιήσεις που δίνονται στις οδηγίες χρήσεως συνεχώς.

Προσοχή κατά τις εργασίες γύρω από γυμνούς αγωγούς ή γύρω από φορείς κυρίων αγωγών. Η επαφή με αγωγούς μπο-



ρεί να προκαλέσει ηλεκτροσόκ.

Η συσκευή πρέπει να χρησιμοποιείται μόνο σε κυκλώματα ισχύος εντός των ορίων υπέρτασης της κατηγορίας ΙΙΙ με αγωγό για τάση 1000 V το μέγιστο σε σχέση με την γη ή εντός των ορίων υπέρτασης της κατηγορίας ΙV με αγωγό για τάση μέχρι 600 V το μέγιστο σε σχέση με την γη. Χρησιμοποιείτε μόνο κατάλληλο οδηγεί μέτρησης για αυτό. Σε μετρήσεις εντός της κατηγορίας μέτρησης III ή της κατηγορίας μέτρησης IV δε επιτρέπεται να είναι το προεξέχον αγώγιμο μέρος μιας κορυφής επαφής καλώδιο μέτρησης μακρύτερο από 4 mm.



Πρι από μετρήσεις εντός της κατηγορίας μέτρησης III και της κατηγορίας μέτρησης IV πρέπει να περαστούν, τα καλύμματα που είναι συνημμένα στο σετ και χαρακτηρίζονται με CAT III και CAT IV πάνω στις κορυφές επαφής. Αυτό το μέτρο χρησιμεύει για την προστασία του χρήστη. Θυμηθείτε ότι οποιαδήποτε εργασία πάνω σε ηλεκτρικά αντικείμενα είναι επικίνδυνη. Ακόμα και χαμηλές τάσεις των 30 V AC και 60 V DC μπορεί να είναι επικίνδυνες για την ανθρώπινη ζωή.

Πριν αρχίσετε να λειτουργείτε την συσκευή , ελέγξτε πάντα τόσο τον ίδιο τον μηχανισμό όσο και τα καλώδια για τυχούσες



φθορές και ζημιές.

Σε περίπτωση που η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή, θα πρέπει να σβήσετε αμέσως την συσκευή και να την ασφαλίσετε , ώστε να αποφευχθεί να ενεργοποιηθεί κατά λάθος.

Μπορείτε να θεωρήσετε ότι η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή :

- Σε περίπτωση που το όργανο ή τα καλώδια μέτρησης δείχνουν εμφανή

σημάδια καταστροφής,

- εάν η συσκευή δεν λειτουργεί πλέον,

- ύστερα από μακρές περιόδους αποθήκευσης κάτω από ανεπιθύμητες συν-

θήκες,

- ύστερα από μεταφορά κάτω από επικίνδυνες συνθήκες,

- εάν η συσκευή ή οι καλωδιώσεις μέτρησης έχουν υγρασία,

- εάν είναι εσφαλμένος ο αυτοέλεγχος και στην ένδειξη εμφανίζεται το „FAIL“.

Για να αποφύγετε τον κίνδυνο

- μην ακουμπάτε τις γυμνές απολήξεις των αισθητήρων των



καλωδίων μέτρησης,

- εισάγετε τις γραμμές μέτρησης στις κατάλληλες προσδιορισμένες υποδοχές μέτρησης πάνω στο πολύμε-υποδοχές μέτρησης πάνω στο πολύμετρο.

Συντήρηση: Μην ανοίγετε τη συσκευή, επειδή αυτή δεν περιέχει καθόλου στοιχεία τα οποία είναι δυνατόν συντηρηθούν από τον χρήστη.



Η επισκευή και το σέρβις μπορούν να πραγματοποιηθούν μόνο από εκπαιδευμένο προσωπικό.

Καθαρισμός: Πρέπει να σκουπίζετε το περίβλημα σε τακτά διαστήματα με



ένα στεγνό πανί και απορρυπαντικό. Μη χρησιμοποιείτε κανένα μέσο στίλβωσης, καθώς και κανένα διαλυτικό μέσο.

02/ 2011

BENNING CM 5-1

Page 52



3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

Το πακέτο του BENNING CM 5-1 αποτελείτε από τα παρακάτω μέρη:

3.1 Ένα BENNING CM 5-1,

3.2 Ένα καλώδιο ασφαλούς μέτρησης , χρώματος κόκκινου (Μ = 1,4 m)

3.3 Ένα καλώδιο ασφαλούς μέτρησης , χρώματος μαύρου (Μ = 1,4 m)

3.4 Ένα προστατευτικό τσαντάκι για την μεταφορά του

3.5 Μία μπαταρία 9 V

3.6 Ένα εγχειρίδιο λειτουργίας

Οδηγίες για τα αναλώσιμα εξαρτήματα:

- Το BENNING CM 5-1 τροφοδοτείται από μια 9 V block μπαταρία (ΙEC 6 LR

61).

- Τα προαναφερθέντα καλώδια ασφαλούς μέτρησης (ελεγμένα αξεσουάρ) ανταποκρίνονται στην κατηγορία CAT III 1000 V/ CAT IV 600 V και είναι εγκεκριμένα u947 ãια ρεύμα έντασης 10 A.

4. Περιγραφή του οργάνου

Βλέπε εικόνα 1: Το μπροστινό τμήμα της συσκευής

Η οθόνη και τα στοιχεία λειτουργίας που φαίνονται στην εικόνα 1 προσδιορίζονται ως ακολούθως: 1 Σήμανση πολικότητας, για την εκχώρηση της κατεύθυνσης ρεύματος DC

(συνεχές ρεύμα) μέσω ένδειξης πολικότητας,

2 Φούσκωμα του αισθητήρα έντασης ρεύματος, προστατεύει από την

επαφή με τον αγωγό,

3 Μοχλός ανοίγματος, για άνοιγμα και κλείσιμο του αισθητήρα έντασης

ρεύματος,

4 AutoSense, συμβολισμός της λειτουργίας AUTOTEST 5 Zero, ένδειξη της μηδενικής ισορροπίας σε μετρήσεις συνεχούς ρεύματος

(DC),

6 Η ένδειξη APO, εμφανίζεται όταν ενεργοποιείται το Auto Power Off

(Αυτόματη Διακοπή Ισχύος) (Η συσκευή διακόπτει αυτόματα τη λειτουργία της μετά από 20 λεπτά της ώρας),

7 , συμβολισμός της επικίνδυνης τάσης > 30 V, 8 Ένδειξη πολικότητας, ένα ηλεκτρόδιο έναντι των σημάνσεων πολικότητας

χαρακτηρίζεται με „-“,

9 Ένδειξη της κατάστασης της μπαταρίας, εμφανίζεται όταν η μπαταρία

είναι αποφορτισμένη,

J Πλήκτρο (γκρι), με τις εξής λειτουργίες:

- POWER, για την ενεργοποίηση/ απενεργοποίηση του BENNING CM 5-1

- (AUTO) POWER OFF, ενεργοποίηση/απενεργοποίηση της αυτόματης

διακοπής

- Αντιστάθμιση ZERO, μηδενική ισορροπία σε μετρήσεις συνεχούς

ρεύματος (DC)

- (AUTO) HOLD, αυτόματη αποθήκευση της τιμής μέτρησης,

- HOLD, αποθήκευση της τιμής μέτρησης,

K COM υποδοχή, κοινή υποδοχή για μέτρηση τάσης , αντίστασης και ελέγχου

συνέχειας,

L Υποδοχή (θετική 1), για V, Ω και , M Ενδείξεις πεδίων, N LoZi, συμβολίζει την ελάχιστη αντίσταση εισόδου σε μετρήσεις τάσης (4 kΩ

... 375 kΩ),

O Auto, HOLD και AutoHOLD, εμφανίζεται όταν η εκάστοτε αποθήκευση

τιμής μέτρησης είναι ενεργή,

 Ψηφιακή ένδειξη, για την τιμή μέτρησης και την ένδειξη της υπερκέρασης

πεδίου,

 Η ένδειξη AUTO BACKLIT (ΟΠΙΣΘΙΟΣ ΦΩΤΙΣΜΟΣ), είναι η ένδειξη του

αισθητήρα για τον αυτόματο οπίσθιο φωτισμό (κοντράστ),

 Τσιμπίδα μέτρησης, για σφίξιμο μονοσύρματου - φέροντος αγωγού.

1) Σε αυτό αναφέρεται η αυτόματη ένδειξη πολικότητας για DC τάση

5. Γενικά στοιχεία

5.1 Γενικές πληροφορίες για το πολύμετρο με αισθητήρα έντασης ρεύματος.

5.1.1 Η ψηφιακή οθόνη  είναι 4-ψηφιακός υγρός κρύσταλλος με 14 mm

ύψος ψηφίων, και δεκαδικά ψηφία. Η μέγιστη τιμή που μπορεί να απεικονίσει είναι 9999.

5.1.2 Ο δείκτης πολικότητας 8 είναι αυτόματος. Ένα ηλεκτρόδιο έναντι του

ορισμού υποδοχών/ της σήμανσης πολικότητας 1 εμφανίζεται με το

„-“.

5.1.3 Το BENNING CM 5-1 ενεργοποιείται ή απενεργοποιείται με το (γκρι)

πλήκτρο J. Για την απενεργοποίηση κρατήστε το πλήκτρο περ. για 3 δευτερόλεπτα πατημένο.

02/ 2011

BENNING CM 5-1

Page 53



5.1.4 Οι τιμές εκτός κλίμακας δηλώνονται με “0L” ή “- 0L” και , εν μέρει ,μια

ηχητική προειδοποίηση.

Προσοχή , δεν υπάρχει καμία προειδοποιητική ένδειξη , σε περίπτωση

υπερφόρτισης !

5.1.5 Μηδενική ισορροπία (ZERO)

Μία πίεση του (γκρι) πλήκτρου J για 1 δευτερόλεπτο οδηγεί σε μηδε-

νική ισορροπία σε μετρήσεις συνεχούς ρεύματος. Ένδειξη μέσω του „ZERO“ 5 που αναβοσβήνει στην ψηφιακή ένδειξη.

5.1.6 Αποθήκευση τιμής μέτρησης „HOLD“: Μέσω πίεσης του (γκρι) πλή-

κτρου J μπορεί να αποθηκευτεί το αποτέλεσμα της μέτρησης. Στην ένδειξη επισημαίνεται ταυτόχρονα το σύμβολο „HOLD“ O. Μία εκ νέου πίεση του πλήκτρου J γυρίζει πίσω στη λειτουργία μέτρησης.

Σε ενεργοποιημένη αποθήκευση τιμής μέτρησης „HOLD“ αναγνωρίζει

το πολύμετρο ένα σήμα μέτρησης με απόκλιση από την ένδειξη, εάν το σήμα μέτρησης ίδιας μονάδας είναι αυξημένο κατά 50 ψηφία (Digit) ή εάν καταχωρείται ένα σήμα μέτρησης από μία άλλη λειτουργία μέτρησης. Η αλλαγή σήματος μέτρησης σηματοδοτείται μέσω μίας ένδειξης που αναβοσβήνει και μέσω ενός συνεχούς ήχου σήματος.

5.1.7 Αυτόματη αποθήκευση τιμής μέτρησης „AutoHOLD“ (μόνο για μετρή-

σεις ρεύματος AC/ DC από 3 A): Εάν πιεστεί κατά τη διάρκεια της ενεργοποίησης το (γκρι) πλήκτρο J για περισσότερο από 5 δευτερόλεπτα, αναβοσβήνει στην ένδειξη το “AutoHOLD” O και αυτό ενεργοποιείται. Εάν το πολύμετρο ανιχνεύσει μία σταθερή τιμή μέτρησης, ηχεί τρεις φορές ο βομβητής και η τιμή μέτρησης διατηρείται για 5 δευτερόλεπτα στην ένδειξη με το σύμβολο „AutoHOLD“. Μέσω πίεσης του (γκρι) πλήκτρου J μπορεί να αποθηκευτεί η τιμή μέτρησης. Σε ενεργοποιημένη λειτουργία „AutoHOLD“ η λειτουργία APO είναι απενεργοποιημένη.

5.1.8 Ο ρυθμός μέτρησης του BENNING CM 5-1 ανέρχεται ονομαστικά σε 5

μετρήσεις το δευτερόλεπτο για την ψηφιακή οθόνη.

5.1.9 Το BENNING CM 5-1 φέρει μία λειτουργία αυτοελέγχου. Εάν στην

οθόνη εμφανίζεται το „FAIL“, δεν επιτρέπεται να χρησιμοποιηθεί το BENNING CM 5-1. Απενεργοποιήστε τη συσκευή σε περίπτωση σφάλματος και ενεργοποιήστε τη πάλι. Εάν εξακολουθεί να υφίσταται το σφάλμα, τότε αποστείλατε το BENNING CM 5-1 στην διεύθυνση του σέρβις (βλέπε κεφάλαιο 9.4 „Καλιμπράρισμα“).

5.1.10 Το BENNING CM 5-1 απενεργοποιείται μετά από περ. 20 λεπτά από

μόνο του (APO, Auto-Power-Off). Ενεργοποιείται πάλι όταν πατηθεί το (γκρι) πλήκτρο J. Ένας ήχος βομβητή σηματοδοτεί την αυτόματη απενεργοποίηση της συσκευής. Η αυτόματη απενεργοποίηση μπορεί να απενεργοποιηθεί πατώντας το πλήκτρο J για περ. για 3 δευτερόλεπτα. Ένδειξη μέσω του „APO“ 6 που αναβοσβήνει στην ψηφιακή ένδειξη. Κατά την εκ νέου ενεργοποίηση πιέστε για λίγο το πλήκτρο J, για να ενεργοποιήσετε πάλι την αυτόματη απενεργοποίηση.

5.1.11 Συντελεστής θερμοκρασίας της τιμής μέτρησης : 0,2 x (δηλωμένη

ακρίβεια μέτρησης)/ °C < 18 °C ή > 28 °C, σχετίζεται με την τιμή της θερμοκρασίας αναφοράς 23 °C.

5.1.12 Το BENNING CM 5-1 λειτουργεί με μια κατάλληλα προσαρμοσμένη 9 V

block μπαταρία (IEC 6 LR 61).

5.1.13 Σε περίπτωση που η ισχύς της μπαταρίας πέσει κάτω από την ισχύ που

η συσκευή χρειάζεται για να λειτουργήσει, τότε εμφανίζεται στη οθόνη το σύμβολο της μπαταρίας.

5.1.14 Η διάρκεια ζωής της μπαταρίας ανέρχεται σε περίπου 125 ώρες (αλκα-

λική μπαταρία).

5.1.15 Διαστάσεις συσκευής:

(Μήκος x Πλάτος x Ύψος) = 215 x 85 x 51 mm Βάρος συσκευής: 360 g

5.1.16 Τα καλώδια ασφαλούς μέτρησης που σας παρέχονται είναι κατάλ-

ληλα για την ονομαστική τάση και την ονομαστική ένταση του

BENNING CM 5-1.

5.1.17 Μέγιστο άνοιγμα συσκευής : 35 mm

5.1.18 Μέγιστη διάμετρος καλωδίου: 30 mm

6. Συνθήκες περιβάλλοντος

- Το BENNING CM 5-1 κατασκευάστηκε για να κάνεις μετρήσεις σε στεγνό περιβάλλον

- Μέγιστο βαρομετρικό υψόμετρο για μετρήσεις: 2000 m,

- Κατηγορία υπέρτασης/ κατηγορία εγκατάστασης: IEC 60664-1/ IEC 610101 → 600 V κατηγορία IV, 1000 V κατηγορία III,

- Τάξη ρύπανσης: 2,

- Τάξη προστασίας: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

Το IP 30 σημαίνει: Προστασία από πρόσβαση σε επικίνδυνα μέρη και προ-

στασία από στερεές προσμίξεις διαμέτρου > 2,5 mm, (3 - πρώτο ψηφίο).

Καμία προστασία στο νερό, (0 - δεύτερο ψηφίο).

02/ 2011

BENNING CM 5-1

Page 54



- Θερμοκρασία λειτουργίας και αντίστοιχη υγρασία:

Για λειτουργία σε θερμοκρασία από 0 °C μέχρι 30 °C: αντίστοιχη υγρασία

λιγότερη από 80 %

Για λειτουργία σε θερμοκρασία από 31 °C μέχρι 40 °C: αντίστοιχη υγρασία

λιγότερη από 75 %

Για λειτουργία σε θερμοκρασία από 41 °C μέχρι 50 °C: αντίστοιχη υγρασία

λιγότερη από 45 %

- Αποθήκευση θερμοκρασίας: Το BENNING CM 5-1 μπορεί να αποθηκευτεί σε θερμοκρασίες που κυμαίνονται από - 20 °C μέχρι + 60 °C (σχετική υγρασία από 0 έως 80 %). Η μπαταρία πρέπει να αφαιρεθεί από την συσκευή για την αποθήκευση.

7. Ηλεκτρικά δεδομένα

Σημείωση : Η ακρίβεια της μέτρησης ορίζεται σαν το σύνολο από

- ένα σχετικό κλάσμα της μετρούμενης τιμής και

- ένα αριθμό από ψηφία (αριθμητικά βήματα από τη τελευταία μέτρηση).

Αυτή η συγκεκριμένη ακρίβεια μέτρησης είναι έγκυρη για θερμοκρασίες που κυμαίνονται από 18 °C έως 28 °C και σχετική υγρασία λιγότερη από 80 %.

7.1 Προτεραιότητα της λειτουργίας AUTOTESΤ

Η λειτουργία AUTOTEST ενεργοποιείται από μόνη της στη σωστή λειτουργία μέτρησης και επιλέγει από μόνη της το ιδανικό πεδίο μέτρησης, το BENNING CM 5-1 λειτουργεί τότε με την ακόλουθη σειρά:

Πρέπει να πληρούνται τα εξής κριτήρια:

Μέτρηση τάσης ενεργή εάν:

VAC, V

με τη μεγαλύτερη αναλογία

Αντίστασης/ συνέχειας

με τη μεγαλύτερη αναλογία

7.2 Κλίμακες συνεχούς τάσης

Η αντίσταση εισόδου ανέρχεται, για τάσεις έως 30 V, τουλάχιστο στα 4 kΩ. Η αντίσταση εισόδου ανεβαίνει με αύξουσα τάση εισόδου στα 375 kΩ σε 750 V.

Κλίμακα

μέτρησης

Διόδου

AAC, A

Ανάλυση Ακρίβεια μέτρησης

2,1 V ... 1000 V 0,1 V ± (0,3 % από αυτό που μετράμε + 2 ψηφία) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % από αυτό που μετράμε + 2 ψηφία) 750 V

Μέγιστος χρόνος μέτρησης = 30 δευτερόλεπτα για τάσεις μεγαλύτερες των

30 V

7.3 Κλίμακες εναλλασσόμενης τάσης

Κλίμακα

μέτρησης

Ανάλυση

Ακρίβεια μέτρησης

σε ακτίνα συχνότητας 50 Hz - 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % από αυτό που μετράμε + 3 ψηφία) 750 V

σε ακτίνα συχνότητας 61 Hz - 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % από αυτό που μετράμε + 3 ψηφία) 750 V

Μέγιστος χρόνος μέτρησης = 30 δευτερόλεπτα για τάσεις μεγαλύτερες των 30 V

Η τιμή μέτρησης κερδίζεται και επιδεικνύεται σαν πραγματική τιμή (True

RMS, AC σύζευξη). Η ακρίβεια μέτρησης ορίζεται για u951 çμιτονοειδές καμπύλες και εφαρμόζεται στην τελική τιμή της κλίμακας μέτρησης , όπως επίσης και για μη ημιτονοειδής καμπύλες σε ποσοστό μέχρι 50 % της τελικής τιμής της κλίμακας μέτρησης.

Στις περιπτώσεις των μη ημιτονοειδών καμπυλών η τιμή In case of non-

sinusoidal curves, η τιμή ένδειξης γίνεται ανακριβής. Κατά αυτό τον τρόπο ένα επιπλέον λάθος συμβαίνει για τους επόμενους συντελεστές κορυφής:

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V

2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

Μέτρηση αντίστασης ενεργή, εάν:

0 Ω ... ∞ Ω

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

Έλεγχος διόδου ενεργός, εάν:

0,4 VDC ... 0,8 VDC (Τάση ροής)

Μέτρηση ρεύματος ενεργός, εάν:

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

Προστασία

υπερφόρτισης

eff

Προστασία

υπερφόρτισης

eff

Page 55



Συντελεστής κορυφής από 1,4 έως 2,0 επιπρόσθετο λάθος + 1 % Συντελεστής κορυφής από 2,0 έως 2,5 επιπρόσθετο λάθος + 2,5 % Συντελεστής κορυφής από 2,5 έως 3,0 επιπρόσθετο λάθος + 4 %

7.4 Κλίμακες συνεχούς έντασης ρεύματος

Κλίμακα

μέτρησης

Ανάλυση Ακρίβεια μέτρησης

0,9 A …600,0 A 0,1 A ± (1,5 % από αυτό που μετράμε + 5 ψηφία) 600 A

Η ακρίβεια της μέτρησης που φαίνεται ορίζεται για αγωγούς που είναι γραπωμένοι στο κέντρο με τον σφικτήρα μέτρησης  (βλέπε εικ. 3 συνεχής/ εναλλασσόμενη μέτρηση έντασης ρεύματος). Για αγωγούς που δεν είναι γραπωμένοι στο κέντρο , ένα επιπρόσθετο σφάλμα της τάξης του 1 % της τιμής που φαίνεται θα πρέπει να ληφθεί υπό όψη. Σφάλμα λόγω κατάλοιπου μαγνητισμού: 1 % (επαναλαμβανόμενη μέτρηση)

7.5 Κλίμακες εναλλασσόμενης έντασης ρεύματος

Κλίμακα

μέτρησης

Ανάλυση

Ακρίβεια μέτρησης

σε ακτίνα συχνότητας 50 Hz - 60 Hz

0,9 A …600,0 A 0,1 A ± (1,5 % από αυτό που μετράμε + 5 ψηφία) 600 A

σε ακτίνα συχνότητας 61 Hz - 400 Hz

0,9 A ... 600,0 A 0,1 A ± (2 % από αυτό που μετράμε + 5 ψηφία) 600 A

Η τιμή μέτρησης κερδίζεται και επιδεικνύεται σαν πραγματική τιμή (TRUE

RMS, AC σύζευξη ). Η ακρίβεια μέτρησης ορίζεται για ημιτονοειδές καμπύλες και εφαρμόζεται στην τελική τιμή της κλίμακας μέτρησης , όπως επίσης και για μη ημιτονοειδής καμπύλες σε ποσοστό μέχρι 50 % της τελικής τιμής της κλίμακας μέτρησης.

Στις περιπτώσεις των μη ημιτονοειδών καμπυλών, η τιμή ένδειξης γίνεται

ανακριβής . Κατά αυτό τον τρόπο ένα επιπλέον λάθος συμβαίνει για τους

επόμενους συντελεστές κορυφής: Συντελεστής κορυφής από 1,4 έως 2,0 επιπρόσθετο λάθος + 1 % Συντελεστής κορυφής από 2,0 έως 2,5 επιπρόσθετο λάθος + 2,5 % Συντελεστής κορυφής από 2,5 έως 3,0 επιπρόσθετο λάθος + 4 %

Η δηλωμένη ακρίβεια ορίζεται για αγωγούς που έχουν σφίξει κεντρικά από τον αισθητήρα έντασης  (βλέπε εικ. 3 συνεχής/ εναλλασσόμενη μέτρηση έντασης ρεύματος). Για αγωγούς που δεν είναι κεντρικά σφιγμένοι , ένα επιπρόσθετο σφάλμα της τάξης του 1 % στην τιμή που φαίνεται στην οθόνη πρέπει να ληφθεί υπό όψη.

7.6 Κλίμακα μέτρησης αντίστασης και ακουστικός έλεγχος συνέχειας

Προστασία υπερφόρτισης: AC 750 V

Κλίμακα

μέτρησης

Ανάλυση Ακρίβεια μέτρησης

/ DC 1000 V

eff

0 Ω ...9999 Ω 1 Ω ± (0,9 % από αυτό που μετράμε + 2 ψηφία) 1,8 V

Ο ενσωματωμένος βομβητής ηχεί σε περίπτωση αντίστασης R μικρότερης από 25 Ω έως 400 Ω. Ο ήχος σήματος παύει σε μία αντίσταση R μεγαλύτερη από 400 Ω (ειδικά για θερμοκρασίες από 0 °C έως 40 °C).

7.7 Έλεγχο διόδου

Προστασία υπερφόρτισης: AC 750 V

Κλίμακα

μέτρησης

Ανάλυση Ακρίβεια μέτρησης

/ DC 1000 V

eff

0,4 V ... 0,8 V 0,1 V ± (0,9 % από αυτό που μετράμε + 2 ψηφία) 1,8 V

8. Μετρώντας με το BENNING CM 5-1

8.1 Προετοιμασία για τη μέτρηση

Χρησιμοποιήστε και αποθηκεύστε το BENNING CM 5-1 μόνο κάτω από τις σωστές συνθήκες θερμοκρασίας που ορίζονται. Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο.

- Ελέγξτε την τάση και την έντασης που καθορίζονται στα καλώδια μέτρησης

ασφαλείας. Τα καλώδια μέτρησης που παρέχονται με την συσκευή είναι

κατάλληλα για την τάση και το ρεύμα που λειτουργεί το BENNING CM 5-1.

- Ελέγξτε την μόνωση των καλωδίων μέτρησης. Αν η μόνωση είναι κατεστραμ-

μένη, μην χρησιμοποιήσετε τα καλώδια.

- Ελέγξτε την συνέχεια των καλωδίων μέτρησης. Αν ο αγωγός στα καλώδια

μέτρησης είναι διαβρωμένος, μην χρησιμοποιήσετε τα καλώδια.

02/ 2011

BENNING CM 5-1

Προστασία

υπερφόρτισης

eff

Προστασία

υπερφόρτισης

eff

Μέγιστη τάση χωρίς φορτίο

Page 56



- Ισχυρές πηγές παρασίτων στην περιοχή του BENNING CM 5-1 μπορούν να

οδηγήσουν σε ασταθή και λανθασμένες μετρήσεις.

- Μετρήσεις είναι μόνο δυνατές εάν πληρούνται οι συνθήκες της λειτουργίας

AUTOTEST (βλέπε κεφάλαιο 7.1 „Προτεραιότητα λειτουργίας AUTOTEST“)

Υπόδειξη: Χρονισμένα σήματα, π. χ. δημιουργούμενα ρεύματα μέσω συσκευών φόρτισης, μπορεί να οδηγήσουν σε εσφαλμένη ένδειξη AC/ DC.

8.2 Μέτρηση τάσης

Μην υπερβαίνετε την μέγιστη επιτρεπόμενη τάση σε σχέση με



την γείωση ! Κίνδυνος ηλεκτροπληξίας!

Η μέγιστη τάση που μπορεί να εφαρμοστεί στις υποδοχές ,

- COM υποδοχή K

- υποδοχή για V, Ω και L του BENNING CM 5-1 σε σχέση με την γη , ανέρχεται σε 600 V CAT IV/ 1000 V

CAT III.

- Ενεργοποιήστε το BENNING CM 5-1 με το (γκρι) πλήκτρο J.

- Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή

COM K του BENNING CM 5-1.

- Το κόκκινο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή για

V, Ω και L του BENNING CM 5-1.

- Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία

μετρήσεις.

- Η λειτουργία AUTOTEST εμφανίζεται στην ψηφιακή ένδειξη  με το

„AutoSense“ 4. Καθορίζει από μόνη της την απαραίτητη λειτουργία μέτρη-

σης (τάση) και το ιδανικό πεδίο μέτρησης.

- Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη  του

BENNING CM 5-1.

Προσέξτε τους περιορισμούς στο κατώτερο πεδίο μέτρησης! Οι μετρήσεις συνεχούς ρεύματος δεν είναι δυνατές στο πεδίο

- 0,7 VDC ... 2,1 VDC.



Οι μετρήσεις εναλλασσόμενου ρεύματος, μόνο σε τάσεις

> 1,3 VAC.

Βλέπε εικόνα 2: Μέτρηση συνεχούς/ εναλλασσόμενης τάσης και λειτουργία

8.3 Μέτρηση έντασης ρεύματος



- Ενεργοποιήστε το BENNING CM 5-1 με το (γκρι) πλήκτρο J.

- Χειριστείτε το μοχλό ανοίγματος 3 σφίξτε τον μονοσύρματο αγωγό κεντρικά

με την βοήθεια του αισθητήρα έντασης ρεύματος του BENNING CM 5-1.

- Η λειτουργία AUTOTEST εμφανίζεται στην ψηφιακή ένδειξη  με το

„AutoSense“ 4. Καθορίζει από μόνη της την απαραίτητη λειτουργία μέτρη-

σης (έντασης ρεύματος) και το ιδανικό πεδίο μέτρησης.

- Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη  του

BENNING CM 5-1.

Βλέπε εικόνα 3: Μέτρηση συνεχούς/ εναλλασσόμενης έντασης ρεύματος και

8.4 Μέτρηση αντίστασης και ακουστικός έλεγχος συνέχειας

- Ενεργοποιήστε το BENNING CM 5-1 με το (γκρι) πλήκτρο J.

- Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή

COM K του BENNING CM 5-1.

- Το κόκκινο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή για

V, Ω και L του BENNING CM 5-1.

- Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία

μετρήσεις.

- Η λειτουργία AUTOTEST εμφανίζεται στην ψηφιακή ένδειξη  με το

„AutoSense“ 4. Καθορίζει από μόνη της την απαραίτητη λειτουργία μέτρη-

σης (αντίστασης/ συνέχειας) και το ιδανικό πεδίο μέτρησης.

- Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη  του

BENNING CM 5-1.

- Εάν η αντίσταση του αγωγού μεταξύ της υποδοχής COM K και της υπο-

δοχής γιαr V, Ω και L, είναι λιγότερη από 25 Ω έως 400 Ω, ηχεί ο

02/ 2011

AUTOTEST

Μην εφαρμόζετε τάση στις επαφές εξόδου του BENNING CM 5-1! Οποιοδήποτε πιθανά συνδεδεμένα καλώδια ασφαλούς μέτρησης πρέπει να μετακινηθούν.

λειτουργία AUTOTEST

BENNING CM 5-1

Page 57



προσαρμοσμένος βομβητής πάνω στο BENNING CM 5-1. Βλέπε εχήμα 4: Μέτρηση αντίστασης Βλέπε εχήμα 5: Έλεγχος συνέχειας με ηχητικό σήμα

8.5 Έλεγχος διόδου

- Ενεργοποιήστε το BENNING CM 5-1 με το (γκρι) πλήκτρο J.

- Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή

COM K του BENNING CM 5-1.

- Το κόκκινο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή για

V, Ω και L του BENNING CM 5-1.

- Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία

μετρήσεις.

- Η λειτουργία AUTOTEST εμφανίζεται στην ψηφιακή ένδειξη  με το

„AutoSense“ 4. Καθορίζει από μόνη της την απαραίτητη λειτουργία μέτρη-

σης (διόδου) και το ιδανικό πεδίο μέτρησης.

- Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη  του

BENNING CM 5-1.

- Για μία φυσιολογικά τοποθετημένη δίοδο Si σε κατεύθυνση ροής, εμφανίζε-

ται μία τάση ροής μεταξύ 0,4 έως 0,8 V Εάν δε καθοριστεί καμία τάση ροής,

ελέγξτε αμέσως το ηλεκτρόδιο της διόδου. Εάν δεν εμφανίζεται περαιτέρω

καμία τάση ροής, τότε η τάση ροής της διόδου βρίσκεται εκτός των ορίων

μέτρησης. Βλέπε εχήμα 6: Έλεγχος διόδου

9. Συντήρηση

Πριν ανοίξετε το BENNING CM 5-1, σιγουρευτείτε ότι δεν είναι



υπό τάση! Κίνδυνος ηλεκτροπληξίας!

Η εργασία πάνω σε ανοιχτό BENNING CM 5-1 υπό τάση πρέπει να γίνεται μόνο από έμπειρους ηλεκτρολόγους έχοντας πάρει την σωστή προφύλαξη, ώστε να μην συμβούν ατυχήματα.

Πριν ανοίξετε το BENNING CM 5-1 αποσυνδέστε τo από την τάση, ως ακολούθως:

- Πρώτα απομακρύνετε και τα δύο καλώδια μέτρησης από τα σημεία μέτρη-

σης.

- Αποσυνδέστε και τα δύο καλώδια μέτρησης από το BENNING CM 5-1.

- Απενεργοποιήστε το BENNING CM 5-1. Κρατήστε πιεσμένο το (γκρι) πλή-

κτρο J για περίπου 3 δευτερόλεπτα.

9.1 Ασφαλίστε την συσκευή

Κάτω από ορισμένες συνθήκες δεν μπορεί να εγγυηθεί η ασφαλή λειτουργία του BENNING CM 5-1. Όπως για παράδειγμα στις περιπτώσεις που:

- υπάρχουν ορατές βλάβες στο κάσωμα,

- συμβαίνουν λάθη κατά τις συνδέσεις για τις μετρήσεις,

- η συσκευή έχει φυλαχτεί για μεγάλο χρονικό διάστημα σε ακατάλληλο περι-

βάλλον,

- η συσκευή έχει υποστεί κακομεταχείριση κατά την μεταφορά,

- υπάρχει σφάλμα στον αυτοέλεγχο και στην ένδειξη εμφανίζεται το „FAIL“. Σε αυτές τις περιπτώσεις το BENNING CM 5-1 πρέπει να σβήνετε αμέσως, και στην συνέχεια να αποσυνδέεται από τα σημεία μέτρησης και να μην ξαναχρησιμοποιηθεί.

9.2 Καθαρισμός

Καθαρίστε το κάσωμα εξωτερικά με ένα καθαρό στεγνό πανί (εξαίρεση: ειδικά καθαριστικά). Αποφύγετε την χρήση διαλυμάτων και /ή άλλα καθαριστικά βοηθήματα για να καθαρίσετε το όργανο. Είναι σημαντικό να σιγουρευτείτε ότι οι επαφές της μπαταρίας και το σώμα της μπαταρίας δεν έχουν έρθει σε επαφή με διαρρέοντες ηλεκτρολύτες. Εάν υπάρχει επαφή με κάποιο ηλεκτρολύτη (υγρά μπαταρίας) ή εμφανίζονται λευκές επικαθίσεις γύρω από την μπαταρία ή το κάσωμα της μπαταρίας , τότε καθαρίστε τες άμεσα με στεγνό πανί.

9.3 Αντικατάσταση μπαταρίας

Πριν ανοίξετε το BENNING CM 5-1, σιγουρευτείτε ότι δεν είναι



υπό τάση! Κίνδυνος ηλεκτροπληξίας!

Το BENNING CM 5-1 τροφοδοτείται από μια μπαταρία 9 V. Η μπαταρία πρέπει να αντικατασταθεί όταν εμφανιστεί στην ψηφιακή οθόνη , το σύμβολο της μπαταρίας 9 (βλέπε εικόνα 7). Για να αλλάξετε μπαταρία ακολουθήστε την παρακάτω διαδικασία:

- Αποσυνδέστε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα.

02/ 2011

BENNING CM 5-1

Page 58



- Αποσυνδέστε τα καλώδια μέτρησης από το BENNING CM 5-1.

- Απενεργοποιήστε το BENNING CM 5-1.

- Τοποθετήστε το BENNING CM 5-1 μπρούμυτα και ξεβιδώστε τις βίδες από

το κάλυμμα της μπαταρίας.

- Σηκώστε το καπάκι της μπαταρίας (που βρίσκεται στην εσοχή της συσκευή)

από το κάτω μέρος.

- Σηκώστε την άδεια μπαταρία και αποσυνδέστε την μπαταρία από τις επα-

φές της .

- Η καινούρια μπαταρία πρέπει μα συνδεθεί στις κατάλληλες επαφές και να

τοποθετηθεί έτσι ώστε να μην υπάρχει τριβή στα διάφορα μέρη του οργά-

νου. Ύστερα τοποθετήστε την μπαταρία μέσα στο όργανο στο σημείο που

υπάρχει για το σκοπό αυτό .

- Τοποθετήστε το κάλυμμα της μπαταρίας στο πίσω μέρος και βιδώστε τις

βίδες. Βλέπε εικόνα 7: Αντικατάσταση μπαταρίας

Κάντε την δική σας συνεισφορά στην προστασία του περιβάλλοντος! Μην πετάτε τις αποφορτισμένες μπαταρίες στα σκου-



πίδια. Συγκεντρώστε τες σε ειδικά σημεία για αποφορτισμένες μπαταρίες. Παρακαλώ ενημερωθείτε από την κοινότητά σας.

9.4 Καλιμπράρισμα

Για να επιτύχετε το επιθυμητό βαθμό ακρίβειας στις ενδείξεις μέτρησης, το όργανο θα πρέπει να ρυθμίζεται (calibration) τακτικά από το τμήμα συντήρησής μας. Συνιστούμε να το κάνετε αυτό στο όργανο μέτρησης τουλάχιστον μία φορά τον χρόνο.

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

- Πρότυπο: EN 61010-031,

- Μέγιστη κατηγορία τάσης σε σχέση με την γη () και κατηγορία μέτρησης: Με προσαρμοζόμενο κάλυμμα: 1000 V CAT III, 600 V CAT IV, Δίχως προσαρμοζόμενο κάλυμμα: 1000 V CAT II,

- Μέγιστη κατηγορία ρεύματος: 10 A,

- Τάξη προστασίας II (), συνεχής διπλή ή ενισχυμένη μόνωση,

- Τάση μόλυνσης: 2,

- Μήκος: 1.4 m, AWG 18,

- Συνθήκες περιβάλλοντος: Μέγιστη βαρομετρική διαφορά για μετρήσεις: 2000 m, Θερμοκρασία: 0 °C έως + 50 °C, υγρασία από 50 % έως 80 %

- Χρησιμοποιήστε μόνο τα καλώδια μέτρησης εάν είναι σε άψογη κατάσταση

και σύμφωνα με το εγχειρίδιο χρήσεως.

- Απομακρύνεται τα καλώδια εάν η μόνωση είναι καταστραμμένη ή υπάρχει

κάποιο κόψιμο στον ακροδέκτη.

- Μην αγγίξετε τις γυμνές άκρες των καλωδίων μέτρησης. Πιάστε μόνο την

περιοχή που είναι προστατευμένη για τα χέρια!

- Εισάγετε τα γωνιακά άκρα των όργανο μέτρησης.

11. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδήποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.

02/ 2011

BENNING CM 5-1

Page 59

Kezelési utasítás

BENNING CM 5-1

Lakatfogós digitális multiméter AUTOTEST művelettel, amely az alábbi mérésekre alkalmazható:

- egyenfeszültség mérésre,

- váltakozó feszültség mérésre,

- egyenáram mérésre,

- váltakozó áram mérésre,

- ellenállás mérésre,

- folytonosságvizsgálatra

- dióda vizsgálatra

Tartalomjegyzék:

1. Használati figyelmeztetések

2. Biztonsági figyelmeztetések

3. Szállítási terjedelem

4. Készülékleírás

5. Általános adatok

6. Környezeti feltételek

7. Villamos adatok

8. Mérés a BENNING CM 5-1-el

9. Karbantartás

10. Műszaki adatok a mérőkészük tartozékokhoz

11. Környezetvédelem

1. Használati figyelmeztetések

Ez a kezelési utasítás villamos szakembereknek készült.

A BENNING CM 5-1 száraz környezetben használható. A készüléket nem szabad olyan áramkörökben használni, amelynek a feszültsége meghaladja a 1000 V DC és 750 V DC értéket (az ide vonatkozó további részletek a 6. Környezeti feltételek fejezetben találhatók).

A BENNING CM 5-1 kezelési utasításában a következő szimbólumok találhatók:

Az AKTÍV merővezetékek csatlakoztatása, illetve bedugása és

kihúzása megengedett.

Vigyázat villamos veszély!

Olyan utasítások előtt áll, amelyeket feltétlenül figyelembe kell venni



az áramütés elkerülése érdekében.

Olvassuk el a kezelési utasításban leírtakat! A jel arra figyelmeztet, hogy a veszélyhelyzetek elkerülése érdeké-



ben olvassuk el a kezelési utasítás vonatkozó részeit!

Ez jel az BENNING CM 5-1 műszeren azt jelenti, hogy a műszer



kettős szigetelésű (II. érintésvédelmi osztály).

Ez a jelzés arra utal, hogy a BENNING CM 5-1 műszer megfelel

az EU irányelveknek.

A jelzés a telep kimerülésére figyelmeztet.

A jelzés a folytonossági vizsgálat jele.

A mérési eredményt zümmögő jelzi.

(DC) Egyenfeszültség

(AC) Váltakozó feszültség.



Föld (feszültség a földhöz képest)



Megjegyzés

Ha a teleptartó fedeléről eltávolitjuk a „Warnung...“ cimkét, az angol szöveg

megjelenik!

02/ 2011

BENNING CM 5-1

Page 60

2. Biztonsági figyelmeztetések

A mérőműszert a

DIN VDE 0411-1, illetve az EN 61010-11

szabvány szerint gyártottuk, ellenőriztük és a gyárunkat kifogástalan állapotban

hagyja el.

Ezen állapot megőrzése, és a veszélytelen használat biztosítása érdekében a

felhasználónak be kell tartania a jelen fejezetben leírt utasításokat, megjegyzéseket. A helytelen magatartás és a figyelmeztetések figyelmen kívül hatása súlyos vagy halálos kimenetelű sérüléseket okozhat.

Vigyázat szigeteletlen vezetékeknél vagy fővezetési töltéshor-



dozóknál! A vezetékek megérintése áramütést okozhat.

A mérőkészülék a III. túlfeszültség fokozatú áramkörökben csak

max. 1000 V földhöz mért feszültséghatárig használható, vagy a

mérőkészülék a IV. túlfeszültség fokozatú áramkörökben csak

max. 600 V földhöz mért feszültséghatárig használható.

Csak megfelelő mérővezetékeket használ. A III-as vagy a IV-es mérési kategóriába tartozó mérések esetén az érintkezőcsúcs a biztonsági mérővezetéken kiálló vezetőképes része nem lehet

hosszabb 4 mm-nél.



A III-as és a IV-es mérési kategórián belüli mérések előtt a készletben mellékelt, CAT III illetve CAT IV jellel ellátott ráhúzható

sapkákat rá kell húzni az érintkezőcsúcsokra. Ez az intézkedés

a felhasználó védelmét szolgálja. Figyeljünk arra, hogy a munkavégzés a berendezések feszült-

ség alatt álló részein alapvetően veszélyes. A 30 V AC-t illetve

a 60 V DC-t meghaladó feszültségek életveszélyesek lehetnek.

A készülék üzembe helyezése előtt ellenőrizzük a mérőkészülék



és a mérővezetékek sértetlenségét!

Tekintetbe kell venni, hogy amennyiben nem biztosítható a veszélymentes üzem, a készüléket üzemen kívül kell helyezni, és biztosítani kell, hogy azt ne lehessen használatba venni.

A készüléket nem szabad használni,

- ha a készüléken vagy a mérőzsinórokon látható sérülések vannak,

- ha a mérőkészülék nem működik,

- kedvezőtlen körülmények közötti hosszabb tárolás után,

- fokozott szállítási igénybevételt követően,

- a készülék vagy a mérővezetékek nedvesek,

- az önellenőrzés sikertelen és „FAIL“ kijelzés jelenik meg.

A veszélyek elkerülése érdekében:

- ne érintsük meg a mérővezetékek csupasz végeit,



- a mérővezetékeket a megfelelő mérőhüvelyhez csatlakoz-

tassuk

Karbantartás: Ne nyissa ki a vizsgáló-berendezést, mert nem tartalmaz a fel-



használó által megjavítható szerkezeti elemeket. A javítást és a szervizt csak szakképzett személyzet végezheti.

Tisztítás: A készülékházat redszeresen töröljük át egy száraz, tisztítósze-



res ruhával. Ne használjunk polírozó vagy oldószert a készülék tisztításához.

3. Szállítási terjedelem

A BENNING CM 5-1 készülék csomag az alábbiakat tartalmazza

3.1 egy darab BENNING CM 5-1 készülék,

3.2 egy darab piros biztonsági mérővezeték (L=1,4 m),

3.3 egy darab fekete biztonsági mérővezeték (L=1,4 m),

3.4 egy darab védőtok,

3.5 egy darab 9 V-os telep, szállításkor a készülékbe helyezve,

3.6 egy kezelési utasítás.

Elhasználódó alkatrészek:

- A BENNING CM 5-1 készüléket egy db. 9 V-os telep (IEC 6 LR61) táplálja. 02/ 2011

BENNING CM 5-1

Page 61

- A fent említett biztonsági mérővezetékek megfelelnek a CAT III 1000 V/

CAT IV 600 V támasztotta követelményeknek (bevizsgált termékek), a

terhelhetőségük 10 A.

4. Készülékleírás

Ld. az 1. ábra: A mérőkészülék elölnézete

Az 1. ábrán a mérőkészülék kijelző és kezelő egységei láthatók:

1 Polaritás jelölés, amellyel polaritás jelző segítségével elvégezhető az

egyenáram áramirányának hozzárendelése,

2 A lakatfogó fej védőkarimája, véd a vezeték véletlen megérintésétől, 3 A lakatfogó nyitókarja, a fej nyitására és zárására, 4 AutoSense, az AUTOTEST művelet jelképezéséhez, 5 Zero, a nulla kiegyenlítés kijelzése egyenáramok mérésekor, 6 APO, akkor jelenik meg, ha az Auto Power Off aktiválva van (a készülék 20

perc után kikapcsolódik),

7 , akkor jelenik meg, ha veszélyes feszültség > 30 V, 8 Polaritás kijelzés, a polaritás jelölésekhez képest más polaritást „-“-el

jelöljük,

9 Telep állapot kijelző, kimerült telep esetén jelenik meg, J (Szürke) gomb az alábbi funkciókkal:

- POWER, a BENNING CM 5-1 be-/ kikapcsolásához

- (AUTO) POWER OFF, az önműködő kikapcsolás beélesítése/ hatásta-

lanítása

- ZÉRÓ kiegyenlítés, nulla kiegyenlítés egyenáramok mérésekor

- (AUTO) HOLD, a mért érték önműködő tárolása,

- HOLD, a mért érték tárolása, K COM mérőhüvely, közös mérőhüvely a feszültség és ellenállás méréshez,

valamint folytonossági vizsgálathoz,

L Mérőhüvely (pozitív 1), V, Ω és , M Méréshatár kijelzés, N LoZi, feszültségmérések esetén a csekély bemenő ellenállást (4 kΩ ...

375 kΩ) jelképezi,

O Auto, HOLD és AutoHOLD, olyankor jelenik meg, amikor működik a min-

denkori mért érték tárolás,  Digitális kijelzés, a mért értékre és a tartomány túllépésének kijelzésére

szolgál,

 AUTO BACKLIT, az automatikus háttérvilágítás szenzora,  Lakatfogó mérőfej, amelyet az árammal átjárt egyerű vezetőre kell helyez-

ni.

1) erre vonatkozik az automatikus polaritás kijelzés egyen feszültség méréskor

5. Általános adatok

5.1 A BENNING CM 5-1 lakatfogó-multiméter általános adatai

5.1.1 A digitális kijelző  egy 4 számjegyes folyadékkristályos kijelző, 14

mm-es karakter mérettel, tizedesponttal. A legnagyobb kijelezhető

számérték 9999.

5.1.2 A digitális kijelzőn a polaritás jelzés 8 automatikusan működik. A

csatlakozóaljzat definíciójához/ az 1 polaritás jelöléshez képest más polaritást „-“-vel jelezzük.

5.1.3 A BENNING CM 5-1 készüléket a (szürke) J gombbal kapcsoljuk be

vagy ki. Kikapcsoláshoz tartsuk nyomva a gombot kb. 3 mp-ig.

5.1.4 A mérési határ túllépésekor ’’0L”” vagy ”-0L’’ jelzés jelenik meg és

bizonyos esetekben hangjelzés hallható.

Figyelem! Túlterhelés esetén nincs kijelzés és figyelmeztető hang!

5.1.5 Nulla kiegyenlítés (ZERO) A (szürke) J gomb kb. 1 mp-ig tartó megnyomása nulla kiegyenlítést

eredményez egyenáramok mérésekor. A kijelzés villogó 5 „ZERO“

képében látható a digitális kijelzőn.

5.1.6 „HOLD“ mért érték tárolás: A mérés eredménye a (szürke) J gomb

működtetésével tárolható. A kijelzőn egyidejűleg a „HOLD“ O jelkép jön elő. A J gomb újbóli működtetése mérési módba kapcsol vissza.

Ha be van élesítve a „HOLD“ mért érték tárolás, a multiméter a kijel-

zettől eltérő mérőjelet ismer fel, amennyiben az azonos egységben szereplő mérőjel 50 számjeggyel megnő vagy amennyiben másik mérőművelet mérőjelét érzékeli. A mérőjel változása a villogó kijelzésen és a folytonos jelzőhang hallatán ismerhető fel.

5.1.7 „AutoHOLD“ automatikus mért érték tárolás (csak 3 A feletti váltó-/

egyenáramok mérésénél): Amennyiben a bekapcsolás alatt 5 másodpercnél hosszabb ideig nyomjuk a (szürke) J gombot, az „AutoHOLD“

O kijelzés villog a kijelzőn és beélesedik az „AutoHOLD“ művelet.

Amikor a multiméter állandó mért értéket ismer fel, három hangot

hallat a zümmögő és a mért érték 5 másodpercig a kijelzőn marad az

02/ 2011

BENNING CM 5-1

Page 62

„AutoHOLD“ jelképpel. A mért érték a (szürke) J gomb működtetésével tárolható. Beélesített „AutoHOLD“ művelet esetén az APO művelet

hatástalanítva van.

5.1.8

A BENNING CM 5-1 mérési gyakorisága kb. 5 mérés másodpercenként.

5.1.9 A BENNING CM 5-1 önellenőrző művelettel rendelkezik. Amint a

„FAIL“ kijelzés jelenik meg a kijelzőn, többé nem szabad használni a BENNING CM 5-1-t. Hiba esetén előbb kapcsolja ki, majd újra be a

készüléket. Ha a hiba továbbra is fennáll, küldje el a BENNING CM 5-1

készülékét a szervizünk címére (lásd a 9.4 „Kalibrálás“ című szakaszt).

5.1.10 A BENNING CM 5-1 kb. 20 perc múlva magától kikapcsol (APO, Auto-

Power-Off). Amint működteti a (szürke) J gombot, újból bekapcsol. A

készülék önműködő kikapcsolását a zümmögő hangjelzése kíséri. Az önműködő kikapcsolás hatástalanítható; ehhez bekapcsoláskor tartsa

nyomva a J gombot kb. 3 másodpercig. A kijelzés villogó 6 „APO“

képében látható a digitális kijelzőn. A készülék újbóli bekapcsolásakor

nyomja meg rövid ideig a J gombot, amivel újra beélesíti az önműködő kikapcsolást.

5.1.11 A hőmérsékleti koefficiens: a mérési érték x 0,2 (az adott mérési

pontosság/ °C, < 18 °C vagy > 28 °C, a 23 °C-on megadott referencia értékre vonatkoztatva.

5.1.12 A BENNING CM 5-1 készüléket egy darab 9 V-os telep (IEC 6 LR61)

táplálja.

5.1.13 Ha a telepek feszültsége a megadott érték alá csökken, a kijelzőn

megjelenik egy telep szimbólum 9.

5.1.14 A telepek élettartama kb. 125 óra (alkáli elemek)

5.1.15 A készülék mérete: (hossz. x szél. x mag.)= 215 x 85 x 51 mm. A készülék tömege: 360 g

5.1.16 A készülékkel szállított mérővezetékek kizárólag a BENNING CM 5-1

készülékre megengedett névleges feszültségig használhatók.

5.1.17 A lakatfogó fej maximális nyílása: 35 mm.

5.1.18 A legnagyobb megmérhető vezetőátmérő: 30 mm.

6. Környezeti feltételek

- A BENNING CM 5-1 mérőkészüléket száraz környezetben történő haszná-

latra tervezték.

- A készülék 2000 m tengerszint feletti magasságig használható.

- Túlfeszültség állósági fokozat 600 V-ig IV. kategória, 1000 V-ig III. kategó-

ria, az IEC 60664/ IEC 61010 szerint.

- Szennyeződési kategória: 2.

- Védettség: IP 30 (EN 60529) IP 30 jelentése: védelem a veszélyes részek érintése ellen > 2,5 mm

átmérőjű idegen szilárd testek behatolása esetére (3 - első számjegy). Víz

behatolás elleni védelem nincs (0 - második számjegy).

- Üzemi hőmérséklet és a levegő megengedett nedvességtartalma: 0 - 30 °C üzemi hőmérsékletnél a levegő megengedett nedvességtartalma

< 80 %,

31 - 40 °C üzemi hőmérsékletnél a levegő megengedett nedvességtartalma

< 75 %,

41- 50 °C üzemi hőmérsékletnél a levegő megengedett nedvességtartalma

< 45 %,

- Tárolási hőmérséklet: a BENNING CM 5-1 mérőkészüléket - 20 °C és +

60 °C közötti hőmérsékleten szabad tárolni. Ekkor a készülékből a telepe-

ket ki kell venni.

7. Villamos adatok

Megjegyzés: a mérési pontosság a

- mért érték relatív értékének, és a

- kijelzett digitek számának (az utolsó számjegy) összegéből áll. A megadott mérési pontosság 18 °C - 28 °C hőmérsékleten és < 80 % levegő

nedvességtartalom mellet érvényes.

7.1 Az AUTOTEST művelet sorrendi működése

Az AUTOTEST művelet önállóan átkapcsol a helyes mérőműveletre és önállóan

kiválasztja az ideális méréstartományt; ilyenkor a BENNING CM 5-1 az alábbi

sorrendben végzi a műveleteket:

02/ 2011

BENNING CM 5-1

Page 63

Az alábbi ismérveknek kell teljesülniük:

feszültségmérés élesítve, ha:

VAC, V

amelyiknek nagyobb az aránya

ellenállás/ folytonosság

dióda

AAC, A

amelyiknek nagyobb az aránya

7.2 Egyenfeszültség mérése

30 V feszültségig a bemenő ellenállás értéke minimum 4 kΩ. Növekvő bemenő feszültséggel nő a bemenő ellenállás is: 750 V-on ez 375 kΩ.

Méréshatár Felbontás Mérési pontosság

2,1 V ... 1000 V 0,1 V ± (a mérési érték 0,3 %-a + 2 digit) 750 V

- 0,7 V … - 1000 V 0,1 V ± (a mérési érték 0,3 %-a + 2 digit) 750 V

Maximális mérési idő = 30 V-nál nagyobb feszültségeknél 30 másodperc

7.3 Váltakozó feszültség mérése

30 V feszültségig a bemenő ellenállás értéke minimum 4 kΩ. Növekvő bemenő feszültséggel nő a bemenő ellenállás is: 750 V-on ez 375 kΩ.

Méréshatár Felbontás

1,3 V ... 750,0 V 0,1 V ± (a mérési érték 0,9 %-a + 3 digit) 750 V

1,3 V ... 750,0 V 0,1 V ± (a mérési érték 1,5 %-a + 3 digit) 750 V

Maximális mérési idő = 30 V-nál nagyobb feszültségeknél 30 másodperc

A mérési érték valóságos effektív érték (True RMS). A mérési pontosság

szinusz formájú hullámalakra vonatkozik, és a méréshatár végén érvényes.

Nem szinusz formájú hullámalak esetén a méréshatár 50%-áig érvényes.

Nem szinusz formájú hullámalak esetén a mérési pontosság csökken. A

Crest faktor függvényében a pontosság az alábbiak szerint változik: Ha a Crest faktor 1,4 - 2,0 között van a pontosság + 1 %-al csökken, Ha a Crest faktor 2,0 - 2,5 között van a pontosság + 2,5 %-al csökken, Ha a Crest faktor 2,5 - 3,0 között van a pontosság + 4 %-al csökken.

7.4 Egyenáram mérése

Méréshatár Felbontás Mérési pontosság

0,9 A …600,0 A 0,1 A ± (a mérési érték 1,5 %-a + 5 digit) 600 A

A megadott mérési pontosság akkor érvényes, ha a mérendő vezető a lakatfogó

 fej közepén helyezkedik el. ld. 3. ábra egyen- és váltakozó áram mérése. Ha

a vezető nem helyezhető a fej közepére a mérési hiba 1 %-al megnövekedhet. A maximális remanencia hiba 1 % (ismétlődő mérések esetén).

7.5 Váltakozó áram mérése

Méréshatár Felbontás

0,9 A …600,0 A 0,1 A ± (a mérési érték 1,5 %-a + 5 digit) 600 A

0,9 A ... 600,0 A 0,1 A ± (a mérési érték 2 %-a + 5 digit) 600 A

A mérési érték valóságos effektív érték (True RMS). A mérési pontosság

szinusz formájú hullámalakra vonatkozik, és a méréshatár végén érvényes.

Nem szinusz formájú hullámalak esetén a méréshatár 50%-áig érvényes.

Nem szinusz formájú hullámalak esetén a mérési pontosság csökken. A

02/ 2011

Mérési pontosság

50 - 60 Hz frekvencián

61 - 500 Hz frekvencián

Mérési pontosság

50 - 60 Hz frekvencián

61 - 400 Hz frekvencián

BENNING CM 5-1

1,3 VAC ... 750,0 V 2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

ellenállásmérés élesítve, ha:

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

diódavizsgálat élesítve, ha:

0,4 VDC ... 0,8 VDC (nyitóirányú feszültség)

árammérés élesítve, ha:

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

0 Ω ... ∞ Ω

Túlterhelés

védelem

Túlterhelés

védelem

Túlterhelés

védelem

Túlterhelés

védelem

eff

Page 64

A megadott mérési pontosság akkor érvényes, ha a mérendő vezető a lakatfogó

 fej közepén helyezkedik el. ld. 3. ábra egyen- és váltakozó áram mérése. Ha

a vezető nem helyezhető a fej közepére a mérési hiba 1 %-al megnövekedhet.

7.6 Ellenállásmérés és akusztikus folytonosság vizsgálat

Túlterhelés védelem: AC 750 V

Méréshatár Felbontás Mérési pontosság Max. üresjárási feszültség

0 Ω ...9999 Ω 1 Ω ± (a mérési érték 0,9 %-a + 2 digit) 1,8 V

A beépített zümmögő megszólal ha a mért R ellenállás kisebb 25 Ω - 400 Ω. A jelzőhang elhallgat, ha az R ellenállás értéke 400 Ω fölé emelkedik (ez a 0 °C 40 °C hőmérsékleteknél van megadva).

7.7 Dióda vizsgálat

Túlterhelés védelem: AC 750 V

Méréshatár Felbontás Mérési pontosság Max. üresjárási feszültség

0,4 V ... 0,8 V 0,1 V ± (a mérési érték 0,9 %-a + 2 digit) 1,8 V

8. Mérés a BENNING CM 5-1-tel

8.1 A mérés előkészítése

A mérőkészüléket csak a megadott tárolási és munkakörülmények között

használja. A készüléket óvjuk a tartós napsugárzástól.

- Ellenőrizzük a mérőzsinórok névleges feszültség és áram adata-

it. A készülékhez tartozékként mellékelt mérőzsinórok megfelelőek a

BENNING CM 5-1-höz.

- Vizsgáljuk át a mérőzsinórok szigetelését. Ha a szigetelés sérült a mérőve-

zetéket haladéktalanul selejtezzük ki.

- Vizsgáljuk át a mérőzsinórok folytonosságát. Ha a mérővezeték szakadt a

vezetéket haladéktalanul selejtezzük ki.

- A mérőkészülék melletti erős zavarforrások instabillá tehetik a kijelző műkö-

dését és mérési hibákhoz vezethetnek.

- Méréseket csak akkor lehet végezni, ha teljesülnek az AUTOTEST művelet

feltételei (lásd a 7.1 szakaszt: „ AUTOTEST művelet sorrendi működése).

Tudnivaló:

Órázott jelek, pl. a töltőkészülék által előállított áramok, hibás egyen-/váltó

kijelzésekhez vezethetnek.

8.2 Feszültségmérés

Figyeljünk a földhöz képest megengedett maximális feszültség-



re! Villamos veszélyforrás!

A legnagyobb feszültség a multiméter mérőhüvelyein:

- COM mérőhüvely K, és a

- V, Ω és mérőhüvely L és a föld között a BENNING CM 5-1 mérőkészülék esetében a megengedett

maximális feszültség max. 600 V CAT IV/ 1000 V CAT III.

- A (szürke) J gombbal kapcsoljuk be a BENNING CM 5-1 készüléket.

- A fekete mérőzsinórt csatlakoztassuk a COM K mérőhüvelyhez.

- A piros mérőzsinórt csatlakoztassuk a L V, Ω és mérőhüvelyhez.

- A mérőzsinórokat csatlakoztassuk a mérési pontokra.

- Az AUTOTEST művelet a 4 „AutoSense“ művelettel jelenik meg a 

digitális kijelzőn. Ez a művelet önállóan állapítja meg a szükséges mérési

műveletet (feszültséget) és az optimális méréstartományt.

- A kijelzőn  olvassuk le a mérési értéket.

Tartsa meg az alsó méréstartományban fennálló korlátozásokat! A - 0,7 VDC ... 2,1 VDC tartományba eső feszültségek nem



mérhetők.

Váltófeszültségek csak 1,3 VAC felett mérhetők.

Ld. 2. ábra: Egyen- es váltakozó feszültség mérés AUTOTEST művelettel

/ DC 1000 V

eff

/ DC 1000 V

eff

02/ 2011

BENNING CM 5-1

Page 65

8.3 Árammérés

A BENNING CM 5-1 lakatfogó mérőhüvelyeire nem szabad bármilyen külső feszültséget kapcsolni. Távolítsuk el a műszerről a



biztonsági mérővezetékeket.

- A (szürke) J gombbal kapcsoljuk be a BENNING CM 5-1 készüléket.

- A 3 nyitókarral nyissuk ki a mérőfejet, és az egyerű áramvezető kábelre

vagy sínre akasszuk rá a mérőfejet úgy, hogy az a mérőfej közepén legyen.

- Az AUTOTEST művelet a 4 „AutoSense“ művelettel jelenik meg a 

digitális kijelzőn. Ez a művelet önállóan állapítja meg a szükséges mérési

műveletet (áram) és az optimális méréstartományt.

- A kijelzőn  olvassuk le a mérési értéket. Ld. 3. ábra: Egyen- es váltakozó áram mérés AUTOTEST művelettel

8.4 Ellenállásmérés és akusztikus folytonosság vizsgálat

- A (szürke) J gombbal kapcsoljuk be a BENNING CM 5-1 készüléket.

- A fekete mérőzsinórt csatlakoztassuk a COM K mérőhüvelyhez.

- A piros mérőzsinórt csatlakoztassuk a L V, Ω és mérőhüvelyhez.

- A mérőzsinórokat csatlakoztassuk a mérési pontokra.

- Az AUTOTEST művelet a 4 „AutoSense“ művelettel jelenik meg a 

digitális kijelzőn. Ez a művelet önállóan állapítja meg a szükséges mérési

műveletet (ellenállás/ folytonosság) és az optimális méréstartományt.

- A kijelzőn  olvassuk le a mérési értéket.

- Ha a mérőhüvelyek közötti ellenállás 25 Ω - 400 Ω kisebb a beépített züm-

mögő megszólal.

Ld. 4. ábra: Ellenállásmérés

Ld. 5. ábra: Folytonosság vizsgálat zümmögővel

8.5 Dióda vizsgálat

- A (szürke) J gombbal kapcsoljuk be a BENNING CM 5-1 készüléket.

- A fekete mérőzsinórt csatlakoztassuk a COM K mérőhüvelyhez.

- A piros mérőzsinórt csatlakoztassuk a L V, Ω és mérőhüvelyhez.

- A mérőzsinórokat csatlakoztassuk a mérési pontokra.

- Az AUTOTEST művelet a 4 „AutoSense“ művelettel jelenik meg a 

digitális kijelzőn. Ez a művelet önállóan állapítja meg a szükséges mérési

műveletet (dióda) és az optimális méréstartományt.

- A kijelzőn  olvassuk le a mérési értéket.

- A folyásirányban normálisan meghajtott Si diódánál 0,4 V - 0,8 V közötti

nyitóirányú feszültség jelenik meg a kijelzőn. Ha a kijelzőn nem látható

a nyitóirányú feszültség, először a dióda polaritását vizsgáljuk felül. Ha

továbbra sem jelenik meg nyitóirányú feszültség, a dióda nyitóirányú

feszültsége kívül esik a méréshatárokon. Ld. 6. ábra: Dióda vizsgálat

9. Karbantartás

Mielőtt a BENNING CM 5-1 mérőkészüléket kinyitjuk, feltétlenül



feszültség mentesítsük a készüléket! Áramütés veszély!

A nyitott BENNING CM 5-1 mérőkészülékkel történő mérést kizárólag fel-

készült villamos szakemberek végezhetnek, megfelelő óvintézkedések

megtétele után.

Ezért feltétlenül feszültség mentesítsük a mérőkészüléket mielőtt a készülék

házat kinyitjuk.

- Távolítsuk el a mérőzsinórt és a mérőszondát a mérési helyről.

- Távolítsuk el a mérőzsinórt és a mérőszondát a BENNING CM 5-1 mérőké-

szülékről.

- Kapcsolja ki a BENNING CM 5-1 készüléket. Ehhez tartsa nyomva a (szür-

ke) J gombot kb. 3 másodpercig.

9.1 A mérőkészülék biztosítása

Bizonyos körülmények esetén a BENNING CM 5-1 mérőkészülék biztonsága

már nem szavatolható. Pl.:

- Látható sérülések a készülékházon,

- Mérési hibák,

- Hosszabb tárolás következtében fellépő felismerhető károsodások,

- A szokásostól eltérő szállítási igénybevételek következtében fellépő felis-

merhető károsodások,

- Az önellenőrzés sikertelensége és a „FAIL“ kijelzés megjelenése a kijelzőn. Ilyen esetekben a BENNING CM 5-1 mérőkészüléket azonnal kapcsoljuk ki, és távolítsuk el a mérési helytől, és biztosítsuk az ismételt felhasználás ellen.

02/ 2011

BENNING CM 5-1

Page 66

9.2 Tisztítás

A mérőkészülék házát kizárólag száraz, tiszta ruhával tisztítsuk. (esetleg

speciális

tisztítókendővel) Ne használjunk semmiféle oldó- vagy súrolószert a készülék

tisztításához. Feltétlenül ügyeljünk arra, hogy a teleptároló rekeszt és a telep

csatlakozókat a telepekből esetlegesen kifolyó elektrolit nehogy bepiszkítsa. Ha a telepekből kifolyó elektrolit a teleptároló rekeszt és a telep csatlakozókat

bepiszkítja, vagy fehéres lerakódásokat tapasztalunk, itt is csak tiszta száraz

törlőruhával tisztítsuk a készüléket.

9.3 Telepcsere

Mielőtt a BENNING CM 5-1 mérőkészüléket kinyitjuk, feltétlenül



feszültség mentesítsük a készüléket! Áramütés veszély!

A BENNING CM 5-1 mérőkészüléket egy 9 V-os telep táplálja. Telepcsere szükséges ha a kijelzőn a telep szimbólum megjelenik. A telepcserét a következőképpen végezzük:

- Távolítsuk el a mérőzsinórokat a mérési helyről.

- Távolítsuk el a mérőzsinórokat a BENNING CM 5-1 mérőkészülékről.

- Kapcsolja ki a BENNING CM 5-1 készüléket.

- A mérőkészülék hátoldalán lévő teleptartó csavarját csavarjuk ki.

- Emeljük ki a teleptároló rekesz fedelét.

- Távolítsuk el a kimerült telepet.

- Az új telepre helyezzük fel a csatlakozó vezetéket és helyezzük be a tartó-

rekeszbe. Ügyeljünk arra, hogy a telepvezeték ne legyen becsípődve.

- Helyezzük vissza a teleptároló rekesz fedelét és csavarjuk vissza a csavar-

ját. Lásd 7 ábra: Telepcsere

Figyeljünk a környezet védelmére! A kimerült telepeket ne dob-

juk a háztartási szemétbe! Gyűjtsük össze és helyezzük el egy



használt elem begyűjtőben vagy veszélyes hulladék lerakóban!

9.4 Kalibrálás

Ahhoz hogy a megadott mérési pontosságot elérjük a mérőkészüléket rendszeresen gyári szervizünkben kalibrálni kell. Ajánljuk az évente történő kalibrálást. Kalibráláshoz a készüléket vissza kell küldeni a következő címre:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Műszaki adatok a mérőkészük tartozékokhoz

- Szabvány: EN 61010-031,

- Maximális mérési feszültség a földhöz mérve () és mérési kategória: Ráhúzható sapkával: 1000 V CAT III, 600 V CAT IV, Ráhúzható sapka nélkül: 1000 V CAT II,

- Maximális áramterhelés: 10 A,

- Érintésvédelmi osztály II (), teljes körű, megerősített kettős szigetelés,

- Szennyeződési fokozat: 2,

- Hossz: 1,4 m, AWG 18,

- Környezeti feltételek: Legnagyobb alkalmazási magasság: maximum 2000 m,

Hőmérséklet: 0 °C ... + 50 °C, Levegő nedvességtartalma 50 % ... 80 %

- Csak kifogástalan állapotban lévő, és ezen utasításnak megfelelő mérőve-

zetékeket használjon, emellett be kell tartani a szükséges védőintézkedé-

seket.

- Ha a mérővezeték vagy a csatlakozó szigetelése megsérült, vagy a vezeték

szakadt, a mérővezetéket ki kell selejtezni.

- A mérőszondák csupasz mérőcsúcsait ne érintsék meg! Csak a száránál

fogják meg a mérőszondákat!

- Az L alakú csatlakozó dugót csatlakoztassa a mérőkészülékhez!

11. Környezetvédelem

Kérjük, hogy a készüléket élettartama végén juttassa el a rendelke-

zésre álló visszavételi- illetve begyűjtőhelyre.

02/ 2011

BENNING CM 5-1

Page 67

Istruzioni d’uso

BENNING CM 5-1

Multimetro digitale a pinza con funzione AUTOTEST per misure di

- tensione continua

- tensione alternata

- corrente continua

- corrente alternata

- resistenza

- per prove di continuità

- per prove dei diodi

Indice

1. Avvertenze per l’utente

2. Avvertenze sulla sicurezza

3. Dotazione standard

4. Descrizione apparecchio

5. Dati di carattere generale

6. Condizioni ambientali

7. Dati elettrici

8. Misure con il BENNING CM 5-1

9. Manutenzione

10. Dati tecnici degli accessori di misurazione

11. Informazioni ambientali

1. Avvertenze per l’utente

Le presenti istruzioni sono destinate a

- elettrotecnici ed a

- personale qualificato in elettrotecnica

Il BENNING CM 5-1 è previsto per misure in ambiente asciutto e non deve essere impiegato in circuiti con una tensione nominale superiore a 1000 V CC e 750 V CA (per maggiori dettagli vedere la sezione 6 “Condizioni ambientali”).

Nelle istruzioni d’uso e sul BENNING CM 5-1 vengono usati i seguenti simboli:

Applicazione e rimozione consentite su conduttori PERICOLOSAMENTE ATTIVI.

Pericolo di scariche elettriche! Si trova nelle avvertenze che devono



essere osservate per evitare pericoli per il personale.

Prestare, attenzione alla documentazione! Questo simbolo indica che si devono osservare le avvertenze con-



tenute nelle istruzioni, al fine evitare pericoli.

Questo simbolo riportato sul BENNING CM 5-1 significa che il BENNING CM 5-1 dispone di isolamento di protezione (classe di



protezione II).

Questo simbolo sullo strumento BENNING CM 5-1 significa che lo strumento è conforme alle normative UE.

Questo simbolo compare sul display per segnalare una batteria scarica.

Questo simbolo contrassegna il campo „Prove di continuità“. Il cicalino indica acusticamente il risultato.

(CC) Tensione o corrente continue

(CA) Tensione o corrente alternate



Terra (tensione verso terra)



Avvertenza

Dopo aver rimosso l‘etichetta adesiva „Warnung...“ (sul coperchio della batteria) appare il testo inglese!

02/ 2011

BENNING CM 5-1

Page 68

2. Avvertenze sulla sicurezza

L’apparecchio è stato costruito e collaudato in conformità a DIN VDE 0411 Parte 1/ EN 61010-1 ed ha lasciato lo stabilimento in un ineccepibile stato di sicurezza. Per mantenere tale stato e garantire un esercizio sicuro, l’utente deve osservare le avvertenze e le annotazioni di avviso contenute nelle presenti istruzioni. Comportamenti erronei e l’inosservanza degli avvertimenti possono provocare

lesioni gravi o morte.

Usare la massima accortezza durante lavori su conduttori nudi o sul cavo d‘alimentazione principale. Un eventuale contatto



con i conduttori può causare un elettroshock.

L’apparecchio può essere utilizzato solo in circuiti della categoria di sovratensione III con max. 1000 V conduttore rispetto a terra o della categoria di sovratensione IV con max. 600 V conduttore rispetto a terra. Utilizzare solo adatto cavi di misura per questo. In occasione delle misurazioni all’interno della categoria di misurazione III o della categoria di misurazione IV la lunghezza delll’elemento sporgente conduttore di una punta di contatto sulle linee di misurazione non può essere superiore a 4 mm.



Prima di eseguire misurazioni all’interno delle categoria di misurazione III e della categoria di misurazione IV sulle punte di contatto devono essere innestati i cappucci compresi nel kit e contrassegnati con le diciture CAT III e CAT IV. Questa misura deve essere adottata a scopo protezione dell’utente. Tenere presente che lavori eseguiti su parti ed impianti sotto tensione sono fondamentalmente pericolosi. Già tensioni a partire da 30 V CA e 60 V CC possono implicare pericolo di morte.

Prima di ogni messa in esercizio controllare che l’apparecchio



ed i relativi cavi non presentino danni.

Se si presume che non sia più possibile un esercizio sicuro, si deve allora mettere fuori servizio l’apparecchio ed al sicuro da un esercizio non intenzionale.

È da presumere che non sia più possibile un esercizio sicuro,

- se l’apparecchio o i cavetti mostrano danni evidenti,

- se l’apparecchio non funziona più,

- dopo prolungato stoccaggio in condizioni sfavorevoli,

- in seguito a condizioni particolari di trasporto,

- presenza di umidità nell’apparecchio o nei circuiti di misura,

- errore dell’autotest e visualizzazione di „FAIL“ sul display.

Per escludere qualsiasi pericolo,

- non toccare i puntali nudi dei cavetti,



- infilare gli spinotti dei cavetti nelle apposite boccole del multimetro

Manutenzione: Non aprire il dispositivo di prova, in quanto non contiene componenti che possono essere riparate dall‘utente. Soltanto



personale qualificato può effettuare lavori di riparazione e assistenza.

Pulizia: Pulire regolarmente il contenitore con un panno e un detergen-



te a secco. Non utilizzare lucidi o solventi.

3. Dotazione standard

Fanno parte della dotazione standard del BENNING CM 5-1:

3.1 un multimetro BENNING CM 5-1,

3.2 un cavetto di sicurezza rosso (lungh. = 1,4 m),

3.3 un cavetto di sicurezza nero (lungh. = 1,4 m),

3.4 una custodia compatta,

3.5 una batteria da 9 V come prima dotazione inserita nell’apparecchio,

3.6 istruzioni d’uso.

02/ 2011

BENNING CM 5-1

Page 69

Avvertenza su parti soggette a consumo:

- Il BENNING CM 5-1 viene alimentato da una batteria integrata da 9 V (IEC 6 LR 61).

- I cavetti di sicurezza sopra menzionati (accessori collaudati) corrispondono a CAT III 1000 V/ CAT IV 600 V e sono ammessi per una corrente di 10 A.

4. Descrizione apparecchio

Si veda ill. 1: Lato anteriore apparecchio

Gli elementi di indicazione e comando riportati nell’ill. 1 vengono definiti come segue: 1 Indicazione relativa alla polarità, per l’assegnazione della direzione di

corrente tramite l’indicazione di polarità,

2 Collare della pinza, protegge dal contatto con il conduttore, 3 Leva di apertura, per aprire e chiudere la pinza, 4 AutoSense, simbolo della funzione AUTOTEST 5 Zero, indicazione di taratura dello zero per le misure di corrente CC, 6 APO, compare se Auto Power Off è attivato (la pinza si spegne dopo 20

min.),

7 , compare se tensione pericolosa > 30 V 8 Indicatore di polarità, la polarizzazione contraria ai contrassegni di polari-

tà viene indicata con „-“ ,

9 Indicazione carica batterie, compare in caso di batterie scariche, J Tasto (grigio), con le seguenti funzioni:

- POWER, per l’accensione/ spegnimento del BENNING CM 5-1

- (AUTO) POWER OFF, attivazione/ disattivazione dello spegnimento

automatico

- Taratura ZERO, per la taratura dello zero delle misure di corrente CC

- (AUTO) HOLD, memorizzazione automatica dei valori di misura,

- HOLD, memorizzazione dei valori di misura,

K Boccola COM, boccola plurifunzione per le misure di tensione, resistenza

e per le prove di continuità,

L Boccola (polo positivo 1) per V, Ω e M Indicatori di portata, N LoZi, indicazione della resistenza di ingresso minima per le misure di ten-

sione (4 kΩ ... 375 kΩ),

O Auto, HOLD e AutoHOLD, visibile se la memorizzazione del valore di

misura corrispondente è attivo,

 Display digitale dei valori misura e indicazione del superamento di portata,  AUTO BACKLIT, sensore della retroilluminazione automatica,  Pinza, per avvolgere il conduttore unipolare percorso da corrente,

1) Ci si riferisce all’indicazione automatica di polarità con tensione continua

5. Dati di carattere generale

5.1 Dati generali relativi al multimetro con pinza

5.1.1 Il display digitale  è del tipo a cristalli liquidi a 4 cifre con un’altezza

dei caratteri di 14 mm e con punto decimale. Il massimo valore indicabile è 9999.

5.1.2 L’indicazione di polarità 8 funziona automaticamente. Viene segnalata

solo una polarità contraria alla definizione delle boccole/ contrassegni di polarità 1 con „-“.

5.1.3 Il BENNING CM 5-1 si accende o spegne tramite il tasto (grigio) J. Per

spegnere l’apparecchio tenere premuto il tasto per circa 3 secondi.

5.1.4 Il superamento di portata viene indicato con „OL“ o „-OL“ e talvolta con

un segnale acustico.

Attenzione, non si ha alcuna indicazione o alcun avvertimento in caso

di sovraccarico!

5.1.5 Taratura dello zero (ZERO)

La pressione del tasto (grigio) J per la durata approssimativa di 1

secondo determina la taratura dello zero per le misure di corrente continua. Il display visualizza uno „ZERO“ 5 lampeggiante.

5.1.6 Memorizzazione dei valori misura „HOLD“: Con l’azionamento

del tasto (grigio) J si memorizza il risultato della misurazione. Contemporaneamente display visualizza il simbolo „HOLD“ O. Con un secondo azionamento del tasto J si torna nella modalità misura.

Con la memorizzazione del valore misura „HOLD“ attiva, il multimetro

riconosce lo scostamento di un segnale di misura dall’indicatore, se il segnale di misura di una stessa unità è aumentato di 50 digit o se è stato rilevato un segnale di misura di un’altra funzione di misurazione. La variazione del segnale di misura è indicata con una visualizzazione lampeggiante unitamente a un segnale acustico continuato.

5.1.7 Memorizzazione automatica del valore misura „AutoHOLD“ (solo per

le misurazioni di corrente CA/CC da 3 A): Premendo il tasto (grigio) J

02/ 2011

BENNING CM 5-1

Page 70

per più di 5 secondi durante l’accensione dell’apparecchio, sul display appare „AutoHOLD“ O lampeggiante, con conseguente attivazione. Se il multimetro rileva un valore misura costante, il cicalino integrato emette tre segnali acustici e il valore misura viene mantenuto sul display per 5 secondi con il simbolo „AutoHOLD“ Con l’azionamento del tasto (grigio) J si memorizza il valore misura. Se la funzione „AutoHOLD“ è attiva la funzione APO è disattivata.

5.1.8 La velocità nominale di misurazione del BENNING CM 5-1 è di circa 5

misurazioni al secondo per l’indicazione digitale.

5.1.9 Il BENNING CM 5-1 dispone di una funzione di autotest. Non utilizzare

il BENNING CM 5-1 se il display visualizza „FAIL. In caso di errore spegnere e riaccendere l’apparecchio. Se l’errore persiste, inviare il BENNING CM 5-1 presso il Centro assistenza (vedere il sezione 9.4 „Taratura“).

5.1.10 Il BENNING CM 5-1 si spegne autonomamente dopo circa 20 minuti

(APO, Auto-Power-Off). Con l’azionamento del tasto (grigio) J si accende nuovamente. Il segnale acustico del cicalino integrato indica lo spegnimento autonomo dell’apparecchio. È possibile disattivare lo spegnimento automatico tenendo premuto il tasto J per circa 3 secondi, durante l’accensione. Il display visualizza „APO“ 6 lampeggiante. Un’ulteriore breve pressione del tasto J all’accensione determina nuovamente l’attivazione dello spegnimento automatico.

5.1.11 Coefficiente di temperatura del valore misura: 0,2 x (precisione di

misura indicata)/ °C < 18 °C o > 28 °C, in rapporto al valore della temperatura di riferimento di 23 °C.

5.1.12

Il BENNING CM 5-1 viene alimentato da una batteria da 9 V (IEC 6 LR 61).

5.1.13 Se la tensione batteria scende al di sotto della tensione di lavoro

prevista per il BENNING CM 5-1, compare sul display il simbolo di una batteria 9.

5.1.14 La durata di una batteria è di circa 125 ore (batterie alcaline).

5.1.15 Dimensioni apparecchio:

(Lungh. x largh. x alt.) = 215 x 85 x 51 mm Peso apparecchio: 360 g

5.1.16 I cavetti di sicurezza in dotazione sono espressamente adatti alla ten-

sione ed alla corrente nominali del BENNING CM 5-1.

5.1.17 Apertura massima pinza: 35 mm

5.1.18 Diametro massimo conduttore: 30 mm

6. Condizioni ambientali

- Il BENNING CM 5-1 è previsto per l’esecuzione di misure in ambiente asciutto

- Altezza barometrica nell’esecuzione di misure: max. 2000 m

- Categorie sovratensione/ posizionamento: IEC 60664-1/ IEC 61010-1

→ 600 V categoria IV, 1000 V categoria III

- Grado di inquinamento: 2

- Tipo di protezione: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),

IP 30 significa: protezione contro l’accesso a parti pericolose e protezione

contro corpi estranei solidi > 2,5 mm di diametro, (3 - prima cifra). Nessuna protezione contro l’acqua, (0 - seconda cifra).

- Temperatura di funzionamento ed umidità relativa dell’aria:

con una temperatura di funzionamento da 0 °C a 30 °C: umidità relativa

dell’aria inferiore a 80 %,

con una temperatura di funzionamento da 31 °C a 40 °C: umidità relativa

dell’aria inferiore a 75 %,

con una temperatura di funzionamento da 41 °C a 50 °C: umidità relativa

dell’aria inferiore a 45 %

- Temperatura di stoccaggio: il BENNING CM 5-1 può essere immagazzinato a temperature da - 20 °C a + 60 °C (umidità dell’aria da 0 a 80 %). In tal caso si deve rimuovere la batteria dall’apparecchio.

7. Dati elettrici

Annotazione: la precisione di misura viene indicata come somma di

- una quota relativa del valore misura e

- di una quantità di digit (cioè passi numerici) dell`ultima posizione.

Tale precisione di misura è valida con temperature da 18 °C a 28 °C ed un’umidità relativa dell’aria inferiore a 80 %.

7.1 Priorità della funzione di AUTOTEST

La funzione AUTOTEST si commuta sulla funzione di misura appropriata e seleziona la portata di misura ideale. Nel far ciò il BENNING CM 5-1 opera con il seguente ordine:

02/ 2011

BENNING CM 5-1

Page 71

Rispettare i criteri seguenti:

Misura di tensione attiva se:

VCA, V

con la quota maggiore

Resistenza/ continuità

Diodi

ACA, A

con la quota maggiore

7.2 Portate tensione continua

La resistenza di ingresso è almeno 4 kΩ per tensioni fino a 30 V. La resistenza di ingresso aumenta con incremento di tensione di ingresso a 375 kΩ per 750 V.

Portata Risoluzione Precisione misure

2,1 V ... 1000 V 0,1 V ± (0,3 % del valore misura + 2 digit) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % del valore misura + 2 digit) 750 V

Tempo di misura massimo = 30 secondi per tensioni maggiori di 30 V

7.3 Portate tensione alternata

La resistenza di ingresso è almeno 4 kΩ per tensioni fino a 30 V. La resistenza di ingresso aumenta con incremento di tensione di ingresso a 375 kΩ per 750 V.

Portata Risoluzione

Precisione misure

nel campo frequenze da 50 Hz a 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % del valore misura + 3 digit) 750 V

nel campo frequenze da 61 Hz a 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % del valore misura + 3 digit) 750 V

Tempo di misura massimo = 30 secondi per tensioni maggiori di 30 V

Il valore misura viene acquisito ed indicato come valore effettivo reale (True

RMS, accoppiamento CA). La precisione di misura è specificata per una forma d’onda sinusoidale e riferita al valore finale della portata nonché per una forma d’onda non sinusoidale fino al 50 % del valore finale di portata.

Con forme d‘onda non sinusoidali il valore indicato diviene più impreciso.

Ne risulta per i seguenti fattori di cresta un errore addizionale:

fattore cresta da 1,4 a 2,0 errore addizionale + 1 % fattore cresta da 2,0 a 2,5 errore addizionale + 2,5 % fattore cresta da 2,5 a 3,0 errore addizionale + 4 %

7.4 Portate corrente continua

Portata Risoluzione Precisione misure

0,9 A …600,0 A 0,1 A ± (1,5 % del valore misura + 5 digit) 600 A

La precisione indicata è specificata per conduttori che vengono avvolti al centro dalla pinza  (si veda ill. 3 misure di corrente continua/ alternata). Per i conduttori che non vengono avvolti al centro si deve considerare un errore addizionale dell’ 1 % del valore indicato. Errore di rimanenza massimo: 1 % (nelle misurazioni che si ripetono)

7.5 Portate corrente alternata

Portata Risoluzione

Precisione misure

nel campo frequenze da 50 Hz a 60 Hz

0,9 A …600,0 A 0,1 A ± (1,5 % del valore misura + 5 digit) 600 A

nel campo frequenze da 61 Hz a 400 Hz

0,9 A ... 600,0 A 0,1 A ± (2 % del valore misura + 5 digit) 600 A

Il valore misura viene acquisito ed indicato come valore effettivo reale (True

RMS, accoppiamento CA). La precisione di misura è specificata per una

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V

2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

Misura di resistenza attiva se:

0 Ω ... ∞ Ω

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

Controllo diodi attivo se:

0,4 VDC ... 0,8 VDC (tensione di flusso)

Misura di corrente attiva se:

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

sovraccarico

Protezione

eff

Protezione

eff

Protezione

sovraccarico

eff

Protezione

sovraccarico

eff

Page 72

forma d’onda sinusoidale e riferita al valore finale di portata nonché per una forma d’onda non sinusoidale fino al 50% del valore finale della portata.

Con forme d‘onda non sinusoidali il valore indicato diviene più impreciso.

Ne risulta per i seguenti fattori di cresta un errore addizionale: fattore cresta da 1,4 a 2,0 errore addizionale + 1 % fattore cresta da 2,0 a 2,5 errore addizionale + 2,5 % fattore cresta da 2,5 a 3,0 errore addizionale + 4 %

La precisione indicata è specificata per conduttori che vengono avvolti al centro dalla pinza  (si veda ill. 3 misure corrente continua/ alternata). Per i conduttori che non vengono avvolti al centro dalla pinza si deve considerare un errore addizionale dell’ 1 % del valore indicato.

7.6 Portate resistenza e prova di continuità acustica

Protezione da sovraccarico: AC 750 V

Portata Risoluzione Precisione misure Tensione a vuoto max.

0 Ω ...9999 Ω 1 Ω ± (0,9 % del valore misura + 2 digit) 1,8 V

Il cicalino integrato emette un segnale acustico per una resistenza R inferiore a

25 Ω a 400 Ω. Il segnale acustico si arresta con resistenza R maggiore di 400 Ω

(specificata per temperature da 0 °C a 40 °C).

7.7 Prova dei diodi

Protezione da sovraccarico: AC 750 V

Portata Risoluzione Precisione misure Tensione a vuoto max.

0,4 V ... 0,8 V 0,1 V ± (0,9 % del valore misura + 2 digit) 1,8 V

8. Misure con il BENNING CM 5-1

8.1 Preparazione delle misure

- Conservare ed usare il BENNING CM 5-1 solo alle condizioni di stoccaggio

e di temperatura di funzionamento indicate, evitare l’esposizione continua

all’irraggiamento solare.

- Controllare le indicazioni di corrente e tensione nominali sui cavetti di

sicurezza. I cavetti di sicurezza in dotazione corrispondono per tensione e

corrente nominali al BENNING CM 5-1.

- Controllare l’isolamento dei cavetti di sicurezza. Se l’isolamento è dan-

neggiato, i cavetti di sicurezza devono essere immediatamente esclusi

dall’impiego.

- Controllare la continuità dei cavetti di sicurezza. Se il conduttore dei cavetti

di sicurezza è interrotto, essi devono essere immediatamente esclusi

dall’impiego.

- Forti fonti di disturbo in prossimità del BENNING CM 5-1 possono causare

indicazioni instabili ed errori di misura.

- È possibile effettuare le misurazioni in presenza delle condizioni richieste

per la funzione AUTOTEST (vedere sezione 7.1 „Priorità della funzione

AUTOTEST“).

Avvertenza: I segnali a impulsi, ad esempio di correnti create da apparecchiature di carica, possono determinare errori dell’indicatore CA/ CC.

8.2 Misure di tensione

Osservare la tensione massima rispetto al potenziale di terra!



Pericolo di scariche elettriche!

La tensione massima, che può essere presente sulle boccole,

- COM K

- L per V, Ω e del BENNING CM 5-1 rispetto a terra, è di 600 V CAT IV/ 1000 V CAT III.

- Accendere il BENNING CM 5-1 con il tasto (grigio) J.

- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM K del

BENNING CM 5-1.

- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola L per V, Ω

e del BENNING CM 5-1.

- Mettere in contatto i cavetti di sicurezza con i punti misura.

- Il display digitale  indica la funzione AUTOTEST con „AutoSense“ 4.

Essa segnala automaticamente la funzione di misura necessaria (tensione)

e la portata di misura ottimale.

- Leggere il valore misura sul display digitale  del BENNING CM 5-1.

/ DC 1000 V

eff

/ DC 1000 V

eff

02/ 2011

BENNING CM 5-1

Page 73

Rispettare le restrizioni nella portata inferiore! Non è possibile effettuare misurazioni di tensione continua nella



portata - 0,7 VCC ... 2,1 VCC. Misurazioni di tensione alternata solo con tensioni > 1,3 VCA.

Si veda ill. 2: Misura tensione continua/ alternata con funzione AUTOTEST

8.3 Misure di corrente

Non applicare tensione ai contatti del BENNING CM 5-1!



Rimuovere eventualmente i cavetti di sicurezza connessi.

- Accendere il BENNING CM 5-1 con il tasto (grigio) J.

- Azionare la leva di apertura 3, avvolgere al centro il conduttore unipolare

percorso da corrente con la pinza del BENNING CM 5-1.

- Il display digitale  indica la funzione AUTOTEST con „AutoSense“ 4.

Essa segnala automaticamente la funzione di misura necessaria (corrente)

e la portata di misura ottimale.

- Leggere il valore misura sul display digitale  del BENNING CM 5-1. Si veda Ill. 3: Misura corrente continua/ alternata con funzione AUTOTEST

8.4 Misure di resistenza e prova di continuità acustica

- Accendere il BENNING CM 5-1 con il tasto (grigio) J.

- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM K del

BENNING CM 5-1.

- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola L per V, Ω

e del BENNING CM 5-1.

- Mettere in contatto i cavetti di sicurezza con i punti misura.

- Il display digitale  indica la funzione AUTOTEST con „AutoSense“ 4.

Essa segnala automaticamente la funzione di misura necessaria (resisten-

za/ continuità) e la portata di misura ottimale.

- Leggere il valore misura sul display digitale  del BENNING CM 5-1.

- Se la resistenza del conduttore tra la boccola COM K e la boccola

L per V, Ω e è inferiore a 25 Ω a 400 Ω, il cicalino integrato nel

BENNING CM 5-1 emette un segnale acustico. Si veda ill. 4: Misura di resistenza Si veda ill. 5: Prova di continuità con cicalino

8.5 Prova dei diodi

- Accendere il BENNING CM 5-1 con il tasto (grigio) J.

- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM K del

BENNING CM 5-1.

- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola L per V, Ω

e del BENNING CM 5-1.

- Mettere in contatto i cavetti di sicurezza con i punti misura.

- Il display digitale  indica la funzione AUTOTEST con „AutoSense“ 4.

Essa segnala automaticamente la funzione di misura necessaria (diodi) e

la portata di misura ottimale.

- Leggere il valore misura sul display digitale  del BENNING CM 5-1.

- La tensione di flusso normale del diodo Si applicato in direzione del flusso

è indicata tra 0,4 V e 0,8 V. In caso di assenza di indicazione della tensione

di flusso verificare subito la polarizzazione del diodo. Se ancora non si

visualizza, la tensione di flusso del diodo si trova al di fuori delle soglie di

misura. Si veda ill. 6: Prova dei diodi

9. Manutenzione

Prima di aprire il BENNING CM 5-1 assicurarsi che esso non sia



sotto tensione! Pericolo di scariche elettriche!

Lavori sul BENNING CM 5-1 aperto e sotto tensione sono riservati esclusivamente ad elettrotecnici, che devono prendere particolari misure per la prevenzione di infortuni.

Il BENNING CM 5-1 deve essere reso libero da tensione, prima di spegnerlo, nel modo che segue:

- rimuovere in primo luogo entrambi i cavetti di sicurezza dall’oggetto delle

misure.

- Rimuovere poi entrambi i cavetti di sicurezza dal BENNING CM 5-1.

- Spegnere il BENNING CM 5-1. Tenere premuto il tasto (grigio) J per circa

3 secondi.

02/ 2011

BENNING CM 5-1

Page 74

9.1 Messa in sicurezza dell’apparecchio

In determinate condizioni non si può più garantire la sicurezza nell’impiego del BENNING CM 5-1; ad esempio in caso di:

- danni visibili dell’involucro,

- errori nelle misure,

- conseguente riconducibili a sollecitazioni meccaniche dovute a condizione

di trasporto eccezionale

- errore dell’autotest, il display visualizza „FAIL“. In tali casi si deve immediatamente spegnere il BENNING CM 5-1, rimuoverlo dai punti di misura e metterlo al sicuro da ulteriore utilizzo.

9.2 Pulizia

Pulire esternamente l’involucro con un panno pulito ed asciutto (eccezione: panni particolari per pulizia). Non usare solventi e/ o abrasivi per pulire il BENNING CM 5-1. Prestare particolare attenzione a che il vano batterie ed i relativi contatti non vengano sporcati da elettrolito fuoriuscito dalle batterie. Nel caso in cui si rilevino tracce di elettrolito o depositi bianchi nel vano batterie o sull’involucro, rimuoverli usando anche in questo caso un panno asciutto.

9.3 Sostituzione della batteria

Prima di aprire il BENNING CM 5-1 assicurarsi che esso non sia



sotto tensione! Pericolo di scariche elettriche!

Il BENNING CM 5-1 viene alimentato da una batteria integrata da 9 V. Si rende necessaria la sostituzione della batteria (si veda ill. 7), se sul display  compare il simbolo 9 di una batteria. Modalità di sostituzione della batteria:

- Rimuovere dal circuito oggetto di misure i cavetti di sicurezza.

- Rimuovere dal BENNING CM 5-1 i cavetti di sicurezza.

- Spegnere il BENNING CM 5-1.

- Deporre il BENNING CM 5-1 sul lato anteriore e svitare la vite dal coperchio

batteria.

- Sollevare il coperchio (nella cavità dell’involucro) dalla parte inferiore.

- Rimuovere la batteria scarica dal vano e staccare con cautela le linee di

alimentazione dalla batteria.

- La nuova batteria deve essere connessa con le linee di alimentazione.

Queste devono essere disposte in modo tale che non vengano schiacciate

tra le parti dell’involucro. Inserire poi la batteria nell’apposito spazio del

vano batteria.

- Inserire a scatto il coperchio della batteria nella parte inferiore e riavvitare

la vite. Si veda ill. 7: Sostituzione batteria

Si dia un contributo alla protezione dell’ambiente! Le batterie non devono essere smaltite con i rifiuti domestici. Esse posso-



no essere consegnate presso un centro di raccolta per batterie usate o di rifiuti speciali. Informarsi presso il proprio comune.

9.4 Taratura

Per conservare la precisione indicata dei risultati delle misure, l’apparecchio deve essere sottoposto a taratura ad intervalli regolari presso il nostro servizio assistenza. Consigliamo un intervallo di taratura di un anno. Inviare a tal fine l’apparecchio al seguente indirizzo:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Dati tecnici degli accessori di misurazione

- Norma: EN 61010-031,

- Tensione massima di misurazione a massa () e categoria di misurazione: con cappuccio: 1000 V CAT III, 600 V CAT IV, senza cappuccio: 1000 V CAT II,

- Corrente massima di misurazione: 10 A,

- Classe di protezione II (), isolamento continuo doppio o rafforzato,

- Grado di inquinamento: 2,

- Lunghezza: 1,4 m, 18 AWG,

- Condizioni ambientali: altezza barometrica massima nelle misurazioni: 2000 m, temperatura: da 0 °C fino a + 50 °C, umidità da 50 % fino a 80 %

- Usare i circuiti di misura soltanto se gli stessi si trovano in uno stato inecce02/ 2011

BENNING CM 5-1

Page 75

pibile e in conformità alle presenti istruzioni, perché altrimenti la protezione

prevista potrebbe essere pregiudicata.

- Separare il circuito di misura qualora l’isolamento fosse danneggiato o si sia

verificata una interruzione nel cavo/ nella spina.

- Non toccare il circuito di misura sui puntali di contatto scoperti. Afferrare il

circuito di misura soltanto sulla parte prevista a tale scopo!

- Inserire i collegamenti ad angolo nell’apparecchiatura di misurazione.

11. Informazioni ambientali

Onde tutelare l’ambiente, non buttate l’apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per questi rifiuti previsti dalla normativa vigente.

02/ 2011

BENNING CM 5-1

Page 76



Gebruiksaanwijzing

BENNING CM 5-1

Digitale stroomtang-multimeter met AUTOTEST-functie voor het meten van:

- Gelijkspanning

- Wisselspanning

- Gelijkstroom

- Wisselstroom

- Weerstand

- Doorgangscontrole

- Diodencontrole

Inhoud:

1. Opmerkingen voor de gebruiker

2. Veiligheidsvoorschriften

3. Leveringsomvang

4. Beschrijving van het apparaat

5. Algemene kenmerken

6. Gebruiksomstandigheden

7. Elektrische gegevens

8. Meten met de BENNING CM 5-1

9. Onderhoud

10. Technische gegevens van meetkabelset

11. Milieu

1. Opmerkingen voor de gebruiker

Deze gebruiksaanwijzing is bedoeld voor

- elektriciens en

- elektrotechnici.

De BENNING CM 5-1 is bedoeld voor metingen in droge ruimtes en mag niet worden gebruikt in elektrische circuits met een nominale spanning hoger dan 1000 V DC en 750 V AC (zie ook pt. 6: ‘Gebruiksomstandigheden’).

In de gebruiksaanwijzing en op de BENNING CM 5-1 worden de volgende symbolen gebruikt:

Aanleggen om GEVAARLIJKE ACTIEVE geleider of demonteren van deze is toegestaan.

Waarschuwing voor gevaarlijke spanning. Verwijst naar voorschriften die in acht genomen moeten worden om gevaar voor de



omgeving te vermijden.

Let op de gebruiksaanwijzing. Dit symbool geeft aan dat de aanwijzingen in de handleiding in acht genomen moeten worden om



gevaar te voorkomen.

Dit symbool geeft aan dat de BENNING CM 5 dubbel geïsoleerd is



(beschermingsklasse II).

Dit symbool op de BENNING CM 5-1 betekent dat de BENNING CM 5-1 in overeenstemming met de EU-richtlijnen is.

Dit symbool verschijnt in het scherm bij een te lage batterijspanning.

Dit symbool geeft de instelling ‘doorgangstest’ aan. De zoemer geeft bij doorgang een akoestisch signaal.

DC: gelijkspanning/-stroom

AC: wisselspanning/-stroom



Aarding (spanning t.o.v. aarde)



Let op:

Na het verwijderen van de sticker „Warnung....“ (op de batterijdeksel) verschijnt

de Engelse tekst!

02/ 2011

BENNING CM 5-1

Page 77



2. Veiligheidsvoorschriften

Dit apparaat is gebouwd en getest volgens de voorschriften: DIN VDE 0411 deel 1/ EN 61010-1 en heeft, vanuit een veiligheidstechnisch oogpunt, de fabriek verlaten in een perfecte staat. Om deze staat te handhaven en om zeker te zijn van gebruik zonder gevaar, dient de gebruiker goed te letten op de aanwijzingen en waarschuwingen zoals aangegeven in deze gebruiksaanwijzing. Een verkeerd gebruik en niet-naleving van de waarschuwingen kan ernstig letsel of de dood tot gevolg hebben.

Wees extreem voorzichtig tijdens het werken met blanke draden of hoofdleidingen. Contact met spanningsvoerende



leidingen kan elektrocutie veroorzaken.

De BENNING CM 5-1 mag alleen worden gebruikt in elektrische circuits van overspanningscategorie III met max. 1000 V of overspanningscategorie IV met max. 600 V ten opzichte van aarde. Gebruik alleen passende meetsnoeren voor deze. Bij metingen binnen de meetcategorie III of de meetcategorie IV mag het uitstekende geleidende gedeelte van een contactpunt op de veiligheidsmeetleidingen niet langer zijn dan 4 mm.



Voor metingen binnen de meetcategorie III en de meetcategorie IV moeten de bij de set gevoegde, met CAT III en CAT IV aangeduide opsteekdoppen op de contactpunten worden gestoken. Deze maatregel dient ter bescherming van de gebruiker. Bedenk dat werken aan installaties of onderdelen die onder spanning staan, in principe altijd gevaar kan opleveren. Zelfs spanningen vanaf 30 V AC en 60 V DC kunnen voor mensen al levensgevaarlijk zijn.

Elke keer, voordat het apparaat in gebruik wordt genomen, moet het worden gecontroleerd op beschadigingen. Ook de



veiligheidsmeetsnoeren dienen nagezien te worden.

Bij vermoeden dat het apparaat niet meer geheel zonder gevaar kan worden gebruikt, mag het dan ook niet meer worden ingezet, maar zodanig worden opgeborgen dat het, ook niet bij toeval, niet kan worden gebruikt.

Ga ervan uit dat gebruik van het apparaat zonder gevaar niet meer mogelijk is:

- bij zichtbare schade aan de behuizing en/ of meetsnoeren van het appa-

raat,

- als het apparaat niet meer (goed) werkt,

- na langdurige opslag onder ongunstige omstandigheden,

- na zware belasting of mogelijke schade ten gevolge van transport of onoor-

deelkundig gebruik,

- het apparaat of de meetleidingen vochtig zijn,

- wanneer de zelftest mislukt en op de display “FAIL” verschijnt.

Om gevaar te vermijden

- mogen de blanke meetpennen van de veiligheidsmeetsnoeren



niet worden aangeraakt

- moeten de meetsnoeren op de juiste contactbussen van de multimeter worden aangesloten.

Onderhoud: Het apparaat niet openen, zij bevat geen onderdelen die door



de gebruiker te repareren zijn. Reparatie en service alleen door gekwalificeerd personeel.

Reiniging: Reinig de buitenkant regelmatig met een doek en reinigingsmid-



del en wrijf deze aansluitend goed droog. Gebruik geen schuurof oplosmiddelen.

3. Leveringsomvang

Bij de levering van de BENNING CM 5-1 behoren:

3.1 Eén BENNING CM 5-1

3.2 Eén veiligheidsmeetsnoer, rood (L = 1,4 m)

3.3 Eén veiligheidsmeetsnoer, zwart (L = 1,4 m) 02/ 2011

BENNING CM 5-1

Page 78



3.4 Eén compactbeschermingsetui

3.5 Eén batterij van 9 V (ingebouwd).

3.6 Eén gebruiksaanwijzing

Opmerking t.a.v. aan slijtage onderhevige onderdelen:

De BENNING CM 5-1 wordt gevoed door eén batterij van 9 V (IEC 6 L R61).

- De bovengenoemde veiligheidsmeetsnoeren (gekeurd toebehoren) voldoen aan CAT III 1000 V/ CAT IV 600 V en zijn toegestaan voor een stroom van 10 A.

4. Beschrijving van het apparaat

Zie fig. 1: voorzijde van het apparaat.

Hieronder volgt een beschrijving van de in fig. 1 aangegeven informatie- en bedieningselementen. 1 Polariteitsmarkering, voor het vaststellen van de DC-stroomrichting met

behulp van polariteitweergave,

2 Kraag om aanraken van aders te voorkomen, 3 Openingshendel om de stroomtang te opene, 4 AutoSense, symbool van de AUTOTEST-functie 5 Zero, weergave nulmeting bij DC-stroommetingen, 6 APO, verschijnt bij Auto Power Off geactiveerd (apparaat schakelt na 20

min. uit),

7 , verschijnt bij gevaarlijke spanning > 30 V, 8 Polariteitsweergave, één polarisatie van de polariteitmarkeringen wordt

met “-“ gemarkeerd,

9 Symbool voor lege batterijen, J Toets (grijs), met de volgende functies:

- POWER, voor het aan- en uitschakelen van de BENNING CM 5-1,

- (AUTO) POWER OFF, activeren/ deactiveren van de automatische

uitschakeling,

- ZERO-meting, nulmeting bij DC-stroommetingen,

- (AUTO) HOLD, automatische opslag van de meetwaarde,

- HOLD, opslag van de meetwaarde,

K COM-contactbus, gezamenlijke contactbus voor spannings-, weerstands-

metingen en doorgangstest,

L Contactbus (positief 1) voor V, Ω en , M Bereikweergave, N LoZi, staat voor de lage ingangsweerstand bij spanningsmetingen (4 kΩ ...

375 kΩ),

O Auto, HOLD en AutoHOLD, worden weergegeven wanneer de betreffende

meetwaardenopslag actief is,

 Digitale weergave, voor de meetwaarde en de weergave van overschrij-

ding van het bereik,

 AUTO BACKLIT, sensor van de automatische achtergrondverlichting,  Meettang om rondom éénaderige stroomvoerende leiding te plaatsen,

1) Betreft automatische polariteitsaanduiding voor gelijkspanning

5. Algemene kenmerken

5.1 Algemene gegevens van de stroomtang/ multimeter

5.1.1 De numerieke waarden zijn op een display (LCD)  af te lezen met 4

cijfers van 14 mm hoog, met een komma voor de decimalen. De grootst mogelijk af te lezen waarde is 9999.

5.1.2

De polariteitsaanduiding 8 werkt automatisch. Er wordt slechts één pool t.o.v. de contactbussen/ polariteitsmarkering 1 aangeduid met „-“.

5.1.3 De BENNING CM 5-1 wordt met de toets (grijs) J aan- en uitgescha-

keld. Om het uit te schakelen de toets ongeveer 3 seconde ingedrukt houden.

5.1.4 Metingen buiten het bereik van de meter worden aangeduid met „OL“

of „-OL“, alsmede gedeeltelijk met een akoestisch signaal.

NB: Geen aanduiding of waarschuwing bij overbelasting.

5.1.5 Nulmeting (ZERO)

Het ongeveer 1 seconde indrukken van toets (grijs) J zorgt voor een

nulmeting bij gelijkstroommetingen. Dit wordt weergegeven door het knipperen van “ZERO” 5 op de digitale display.

5.1.6 Meetwaardenopslag “HOLD”: Door de toets (grijs) J in te drukken

wordt het meetresultaat opgeslagen. Op de display gaat het symbool “HOLD” O branden. Door de toets J opnieuw in te drukken schakelt het apparaat terug naar de meetmodus.

Bij geactiveerde meetwaardenopslag “HOLD” herkent de multimeter

een van de display afwijkend meetsignaal, wanneer het meetsignaal met een gelijke eenheid 50 eenheden hoger wordt of wanneer een meetsignaal van een andere meetfunctie wordt gemeten. De veran-

02/ 2011

BENNING CM 5-1

Page 79



dering van het meetsignaal wordt weergegeven door een knipperend display en door een ononderbroken alarmsignaal.

5.1.7 Automatische meetwaardenopslag “AutoHOLD” (alleen voor AC/

DC-stroommetingen vanaf 3 A): Als bij ingeschakeld apparaat de toets (grijs) J meer dan 5 seconde wordt ingedrukt, dan gaat op de display “AutoHOLD” O knipperen en is de “AutoHOLD”-functie geactiveerd. Wanneer de multimeter een constante meetwaarde meet, dan klinkt het zoemersignaal drie maal en wordt de meetwaarde met het “AutoHOLD“-symbool 5 seconde op de display weergegeven. Door de toets (grijs) J in te drukken wordt de meetwaarde opgeslagen. Bij geactiveerde “AutoHOLD”-functie is de APO-functie gedeactiveerd.

5.1.8 De meetfrequentie van de BENNING CM 5-1 bij cijferweergave

bedraagt gemiddeld 5 metingen per seconde.

5.1.9 De BENNING CM 5-1 beschikt over een zelftestfunctie. Wanneer op

de display “FAIL” verschijnt, mag de BENNING CM 5-1 niet worden gebruikt. Schakel het apparaat in het geval van een foutmelding uit en weer aan. Wanneer de foutmelding blijft, stuur de BENNING CM 5-1 dan naar onze servicedienst (zie ook pt. 9.4 “IJking”).

5.1.10 De BENNING CM 5-1 wordt na ca. 20 seconde automatisch uitge-

schakeld (APO, Auto-Power-Off). Het wordt weer ingeschakeld wanneer de toets (grijs) J wordt ingedrukt. Met een zoemersignaal wordt aangegeven dat het apparaat zichzelf uitschakelt. De automatische uitschakeling kan worden gedeactiveerd door tijdens het inschakelen de toets J ca. 3 seconde ingedrukt te houden. Dit wordt weergegeven door het knipperen van “APO” 6 op de digitale display. Bij het opnieuw inschakelen de toets J kort indrukken om de automatische uitschakeling weer te activeren.

5.1.11 De temperatuurcoëfficiënt van de gemeten waarde: 0,2 x (aangegeven

nauwkeurigheid van de gemeten waarde)/ °C < 18 °C of > 28 °C, t.o.v. de waarde bij een referentietemperatuur van 23 °C.

5.1.12 De BENNING CM 5-1 wordt gevoed door een blokbatterij van 9 V (IEC

6 LR 61).

5.1.13 Indien de batterijen onder de minimaal benodigde spanning dalen,

verschijnt het batterijsymbool 9 in het scherm.

5.1.14 De levensduur van een batterij (alkaline) bedraagt ongeveer 125 uur.

5.1.15 Afmetingen van het apparaat:

L x B x H = 215 x 85 x 51 mm Gewicht = 360 gram

5.1.16 De meegeleverde meetsnoeren zijn zonder meer geschikt voor de voor

de BENNING CM 5-1 genoemde nominale spanning en stroom.

5.1.17 Maximale opening van de stroomtang: 35 mm

5.1.18 Maximale diameter van de stroomleiding: 30 mm

6. Gebruiksomstandigheden

- De BENNING CM 5-1 is bedoeld om gebruikt te worden voor metingen in droge ruimtes.

- Barometrische hoogte bij metingen: 2000 m. maximaal

- Categorie van overbelasting/installatie: IEC 60664-1/ IEC 61010-1 → 600 V

categorie IV, 1000 V categorie III

- Beschermingsgraad: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

Betekenis IP 30: Het eerste cijfer (3); Bescherming tegen binnendringen

van stof en vuil > 2,5 mm in doorsnede, (eerste cijfer is bescherming tegen stof/ vuil). Het tweede cijfer (0); Niet beschermd tegen water, (tweede cijfer is waterdichtheid).

- Beschermingsgraad stofindringing: 2

- Werktemperatuur en relatieve vochtigheid:

Bij een werktemperatuur van 0 °C tot 30 °C: relatieve vochtigheid van de

lucht < 80 %.

Bij een werktemperatuur van 31 °C tot 40 °C: relatieve vochtigheid van de

lucht < 75%.

Bij een werktemperatuur van 41 °C tot 50 °C: relatieve vochtigheid van de

lucht < 45%.

- Opslagtemperatuur: de BENNING CM 5-1 kan worden opgeslagen bij temperaturen van - 20 °C tot + 60 °C met een relatieve vochtigheid van de lucht < 80 %. Daarbij dienen wel de batterijen te worden verwijderd.

7. Elektrische gegevens

Opmerking: de nauwkeurigheid van de meting wordt aangegeven als som van:

- een relatief deel van de meetwaarde

- een aantal digits.

Deze nauwkeurigheid geldt bij temperaturen van 18 °C tot 28 °C bij een relatieve vochtigheid van de lucht < 80 %.

02/ 2011

BENNING CM 5-1

Page 80



7.1 Prioriteit van de AUTOTEST-functie

De AUTOTEST-functie schakelt zelf in de juiste meetfunctie en kiest zelfstandig het ideale meetbereik. De BENNING CM 5-1 werkt daarbij in de volgende volgorde:

Aan de volgende criteria moet zijn voldaan:

Spanningsmeting actief, wanneer:

VAC, V

met het grootste aandeel

7.2 Meetbereik voor gelijkspanning

De ingangsweerstand bedraagt voor spanningen tot 30 V minimaal 4 kΩ. De ingangsweerstand stijgt bij stijgende ingangsspanning naar 375 kΩ bij 750 V.

Weerstand/ doorgang

Diode

AAC, A

Meetbereik Resolutie Nauwkeurigheid v/d meting

2,1 V ... 1000 V 0,1 V ± (0,3 % van de meetwaarde + 2 digits) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % van de meetwaarde + 2 digits) 750 V

Maximale meettijd = 30 seconde voor spanningen groter dan 30 V

7.3 Meetbereik voor wisselspanning

De ingangsweerstand bedraagt voor spanningen tot 30 V minimaal 4 kΩ. De ingangsweerstand stijgt bij stijgende ingangsspanning naar 375 kΩ bij 750 V.

Meetbereik Resolutie

Nauwkeurigheid v/d meting

bij 50 Hz - 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % van de meetwaarde + 3 digits) 750 V

bij 61 Hz - 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % van de meetwaarde + 3 digits) 750 V

Maximale meettijd = 30 seconde voor spanningen groter dan 30 V

De meetwaarde wordt als echte effectieve meetwaarde (True RMS, AC-koppeling) gemeten en aangeduid. De meetnauwkeurigheid is gespecificeerd voor een sinusvorm in relatie tot de maximale meetwaarde evenals voor een niet sinusvormige curvevorm tot 50 % van de maximale meetwaarde. Bij niet sinusvormige curvevormen wordt de aanduidingswaarde minder nauwkeurig. Zo bestaat voor de volgende Crest-factoren een extra foutmarge:

Crest-factor van 1,4 tot 2,0 extra foutmarge + 1 % Crest-factor van 2,0 tot 2,5 extra foutmarge + 2,5 % Crest-factor van 2,5 tot 3,0 extra foutmarge + 4 %

7.4 Meetbereik voor gelijkstroom

Meetbereik Resolutie Nauwkeurigheid v/d meting

0,9 A …600,0 A 0,1 A ± (1,5 % van de meetwaarde + 5 digit) 600 A

De aangegeven nauwkeurigheid is gespecificeerd voor kabels die in het midden van de kop van meettang  worden gemeten (zie afbeelding 3: meten van gelijkstroom/ wisselstroom). Voor kabels die niet in het midden van de kop van de meettang worden gemeten, moet rekening gehouden worden met een extra foutmarge van 1 % van de aanduidingswaarde. Maximale remanentiefout: 1 % (bij herhalende meting)

7.5 Meetbereik voor wisselstroom

Meetbereik Resolutie

Nauwkeurigheid v/d meting

bij 50 Hz - 60 Hz

0,9 A …600,0 A 0,1 A ± (1,5 % van de meetwaarde + 5 digit) 600 A

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V

2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

Weerstandsmeting actief, wanneer:

0 Ω ... ∞ Ω

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

Diodecontrole actief, wanneer:

0,4 VDC ... 0,8 VDC (doorlaatspanning)

Stroommeting actief, wanneer:

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

Beveiliging tegen

overbelasting

Beveiliging tegen

overbelasting

eff

overbelasting

eff

overbelasting

eff

Page 81



bij 61 Hz - 400 Hz

0,9 A ... 600,0 A 0,1 A ± (2 % van de meetwaarde + 5 digit) 600 A

De meetwaarde wordt als echte effectieve meetwaarde (True RMS,

AC-koppeling) gemeten en aangeduid. De meetnauwkeurigheid is gespecificeerd voor een sinusvorm in relatie tot de maximale meetwaarde evenals voor een niet sinusvormige curvevorm tot 50 % van de maximale meetwaarde.

Bij niet sinusvormige curvevormen wordt de aanduidingswaarde minder

nauwkeurig. Zo bestaat voor de volgende Crest-factoren een extra fout-

marge: Crest-factor van 1,4 tot 2,0 extra foutmarge + 1 % Crest-factor van 2,0 tot 2,5 extra foutmarge + 2,5 % Crest-factor van 2,5 tot 3,0 extra foutmarge + 4 %

De aangegeven nauwkeurigheid is gespecificeerd voor stroomleidingen die precies in het midden van de stroomtang  omvat worden (zie fig. 3: meten van gelijkstroom/ wisselstroom). Voor leidingen die niet precies in het midden omvat kunnen worden, moet rekening worden gehouden met een extra fout van 1 % van de aangegeven waarde.

7.6 Meetbereik voor weerstand en akoestische doorgangscontrole

Overbelastingsbeveiliging: AC 750 V

Meetbereik Resolutie Nauwkeurigheid v/d meting Maximale nullastspanning

0 Ω ...9999 Ω 1 Ω ± (0,9 % van de meetwaarde + 2 digit) 1,8 V

De ingebouwde zoemer geeft een akoestisch signaal bij een weerstand R < 25 Ω tot 400 Ω. Het alarmsignaal gaat uit bij een weerstand R > 400 Ω (gespecificeerd voor temperaturen van 0 °C tot 40 °C).

7.7 Diodencontrole

Overbelastingsbeveiliging: AC 750 V

Meetbereik Resolutie Nauwkeurigheid v/d meting Maximale nullastspanning

0,4 V ... 0,8 V 0,1 V ± (0,9 % van de meetwaarde + 2 digit) 1,8 V

8. Meten met de BENNING CM 5-1

8.1 Voorbereiden van de metingen

Gebruik en bewaar de BENNING CM 5-1 uitsluitend bij de aangegeven werken opslagtemperaturen. Niet blootstellen aan direct zonlicht.

- Controleer de gegevens op de veiligheidsmeetsnoeren ten aanzien van

nominale spanning en stroom. Origineel met de BENNING CM 5-1 meege-

leverde snoersets voldoen aan de te stellen eisen.

- Controleer de isolatie van de veiligheidsmeetsnoeren. Beschadigde meets-

noeren direct verwijderen.

- Veiligheidsmeetsnoeren testen op correcte doorgang. Indien de ader in het

snoer onderbroken is, het meetsnoer direct verwijderen.

- Storingsbronnen in de omgeving van de BENNING CM 5-1 kunnen leiden

tot instabiele aanduiding en/ of meetfouten.

- Metingen zijn alleen mogelijk, wanneer aan de voorwaarden van de

AUTOTEST-functie is voldaan (zie zie ook pt. 7.1 “Prioriteit van de

AUTOTEST-functie”).

Aanwijzing: Geklokte signalen, bijvoorbeeld door laadapparaten opgewekte stroom, kunnen zorgen voor een foutieve AC/ DC-weergave.

8.2 Spanningsmeting

Let op de maximale spanning t.o.v. aarde. Gevaarlijke spanning!



/ DC 1000 V

eff

/ DC 1000 V

eff

De hoogste spanning die aan de contactbussen

- COM-bus K

- Bus voor V, Ω en L van de BENNING CM 5-1 ligt t.o.v. aarde, mag maximaal 600 V CAT IV/ 1000 V CAT III bedragen.

- Met de toets (grijs) J de BENNING CM 5-1 inschakelen.

- Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus K van

de BENNING CM 5-1.

02/ 2011

BENNING CM 5-1

Page 82



- Het rode veiligheidsmeetsnoer inpluggen in de contactbus V, Ω en L

van de BENNING CM 5-1.

- Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten

van het circuit.

- De AUTOTEST-functie wordt op de digitale display  weergegeven met

“AutoSense” 4. Deze bepaalt zelfstandig de noodzakelijke meetfunctie

(spanning) en het optimale meetbereik.

- Lees de gemeten waarde af in het display  van de BENNING CM 5-1.

Houdt u rekening met de beperkingen in het onderste meetbereik! Gelijkspanningsmetingen zijn binnen het bereik - 0,7 VDC ...



2,1 VDC niet mogelijk. Wisselspanningsmetingen zijn pas mogelijk bij spanningen > 1,3 VAC.

Zie fig. 2: meten van gelijk-/ wisselspanning met de AUTOTEST-functie

8.3 Stroommeting

Geen spanning zetten op de contactbussen van de BENNING CM 5-1. Neem eventueel de veiligheidsmeetsnoeren



van het apparaat.

- Met de toets (grijs) J de BENNING CM 5-1 inschakelen.

- Druk op de openingshendel 3 en omvat de éénaderige, stroomvoerende

leiding, zoveel mogelijk in het midden van de tang.

- De AUTOTEST-functie wordt op de digitale display  weergegeven met

“AutoSense” 4. Deze bepaalt zelfstandig de noodzakelijke meetfunctie

(stroom) en het optimale meetbereik.

- Lees de gemeten waarde af in het display  van de BENNING CM 5-1. Zie fig. 3: meten van gelijk-/ wisselstroom met de AUTOTEST-functie

8.4 Weerstandsmeting en doorgangscontrole met akoestisch signaal

- Met de toets (grijs) J de BENNING CM 5-1 inschakelen.

- Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus K van

de BENNING CM 5-1.

- Het rode veiligheidsmeetsnoer inpluggen in de contactbus V, Ω en L

van de BENNING CM 5-1.

- Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten

van het circuit.

- De AUTOTEST-functie wordt op de digitale display  weergegeven met

“AutoSense” 4. Deze bepaalt zelfstandig de noodzakelijke meetfunctie

(weerstand/ doorgang) en het optimale meetbereik.

- Lees de gemeten waarde af in het display  van de BENNING CM 5-1.

- Indien de gemeten weerstand in het circuit tussen de twee contactbussen

K kleiner is dan V, Ω en L 25 Ω tot 400 Ω, wordt een akoestisch

signaal afgegeven. Zie fig. 4: weerstandsmeting Zie fig. 5: doorgangscontrole met akoestisch signaal

8.5 Diodencontrole

- Met de toets (grijs) J de BENNING CM 5-1 inschakelen.

- Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus K van

de BENNING CM 5-1.

- Het rode veiligheidsmeetsnoer inpluggen in de contactbus V, Ω en L

van de BENNING CM 5-1.

- Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten

van het circuit.

- De AUTOTEST-functie wordt op de digitale display  weergegeven met

“AutoSense” 4. Deze bepaalt zelfstandig de noodzakelijke meetfunctie

(diode) en het optimale meetbereik.

- Lees de gemeten waarde af in het display  van de BENNING CM 5-1.

- Voor een normale in de stroomrichting geplaatste Si-diode wordt een

doorlaatspanning tussen 0,4 V en 0,8 V weergegeven. Wanneer geen door-

laatspanning wordt weergegeven moet u eerste de polariteit van de diode

controleren. Wanneer nog steeds geen doorlaatspanning wordt weergege-

ven, dan valt de doorlaatspanning van de diode buiten de meetgrenzen. Zie fig. 6: diodencontrole

02/ 2011

BENNING CM 5-1

Page 83



9. Onderhoud

De BENNING CM 5-1 mag nooit onder spanning staan als het



apparaat geopend wordt. Gevaarlijke spanning!

Werken aan een onder spanning staande BENNING CM 5-1 mag uitsluitend gebeuren door elektrotechnische specialisten, die daarbij de nodige voorzorgsmaatregelen dienen te treffen om ongevallen te voorkomen.

Maak de BENNING CM 5-1 dan ook spanningsvrij alvorens het apparaat te openen.

- Ontkoppel de veiligheidsmeetsnoeren van het te meten object.

- Neem de veiligheidsmeetsnoeren af van de BENNING CM 5-1.

- Schakel de BENNING CM 5-1 uit. Om het apparaat uit te schakelen de

toets J ongeveer 3 seconde ingedrukt houden.

9.1 Veiligheidsborging van het apparaat

Onder bepaalde omstandigheden kan de veiligheid tijdens het werken met de BENNING CM 5-1 niet meer worden gegarandeerd, bijvoorbeeld in geval van:

- Zichtbare schade aan de behuizing,

- Meetfouten,

- Waarneembare gevolgen van langdurige opslag onder verkeerde omstan-

digheden,

- Transportschade en

- De zelftest mislukt en op de display verschijnt “FAIL”. In dergelijke gevallen dient de BENNING CM 5-1 direct te worden uitgeschakeld en niet opnieuw elders worden gebruikt.

9.2 Reiniging

Reinig de behuizing aan de buitenzijde met een schone, droge doek (speciale reinigingsdoeken uitgezonderd). Gebruik geen oplos- en/ of schuurmiddelen om de BENNING CM 5-1 schoon te maken. Let er in het bijzonder op dat het batterijvak en de batterijcontacten niet vervuilen door uitlopende batterijen. Indien toch verontreiniging ontstaat door elektrolyt of zich zout afzet bij de batterijen en/of in het huis, dit eveneens verwijderen met een droge, schone doek.

9.3 Het wisselen van de batterijen

Vóór het openen van de BENNING CM 5-1 moet het apparaat



spanningsvrij zijn. Gevaarlijke spanning!

De BENNING CM 5-1 wordt gevoed door eén batterij van 9 V (IEC 6 LR 61). Als het batterijsymbool 9 op het display  verschijnt, moeten de batterijen worden vervangen (zie fig. 7). De batterij word als volgt verwisseld:

- Ontkoppel de veiligheidsmeetsnoeren van het te meten circuit.

- Neem de veiligheidsmeetsnoeren af van de BENNING CM 5-1.

- Schakel de BENNING CM 5-1 uit.

- Leg het apparaat op de voorzijde en draai de schroef, uit het deksel van het

batterijvak.

- Neem het deksel van het batterijvak uit de achterwand.

- Neem de lege batterij uit het batterijvak en demonteer de aansluitdraden

van de batterij.

- Monteer de aansluitdraden op de juiste manier aan de nieuwe batterij en

leg de bedrading zo terug dat het niet beklemd raakt in de behuizing. Leg

dan de batterij op de daarvoor bedoelde plaats in het batterijvak.

- Klik het deksel weer op de achterwand en draai de schroef er weer in. Zie fig. 7: vervanging van de batterij.

Gooi batterijen niet weg met het gewone huisvuil, maar lever ze in op de bekende inzamelpunten. Zo levert u opnieuw een



bijdrage aan een schoner milieu.

9.4 IJking

Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat jaarlijks door onze servicedienst te laten kalibreren:

Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

02/ 2011

BENNING CM 5-1

Page 84



10. Technische gegevens van veiligheidsmeetkabelset

- Norm: EN 61010-031

- Maximale meetspanning t.o.v. de aarde () en meetcategorie: met opsteekdop: 1000 V CAT III, 600 V CAT IV, zonder opsteekdop: 1000 V CAT II,

- Meetbereik max.: 10 A

- Beschermingsklasse II (), doorgaans dubbel geïsoleerd of versterkte

isolatie

- Vervuilingsgraad: 2

- Lengte: 1,4 m, AWG 18,

- Omgevingsvoorwaarden: metingen mogelijk tot H = 2000 m, temperatuur: 0 °C tot + 50 °C, vochtigheidsgraad 50 % tot 80 %,

- Gebruik de veiligheidsmeetkabelset alleen indien ze in een goede staat is

en volgens deze handleiding, anders kan de bescherming verminderd zijn.

- Gebruik de veiligheidsmeetkabelset niet als de isolatie is beschadigd of als

er een beschadiging/ onderbreking in de kabel of stekker is.

- Raak tijdens de meting de blanke contactpennen niet aan. Alleen aan de

handvaten vastpakken!

- Steek de haakse aansluitingen in het te gebruiken BENNING meetappa-

raat.

11. Milieu

Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de daarvoor bestemde adressen.

02/ 2011

BENNING CM 5-1

Page 85



Instrukcja obsługi

BENNING CM 5-1

Cyfrowy cęgowy miernik prądu z funkcją AUTOTEST dla

- Pomiar napięcia stałego

- Pomiar napięcia przemiennego

- Pomiar prądu stałego

- Pomiar prądu przemiennego

- Pomiar rezystancji

- Sprawdzenie ciągłości obwodu

- Sprawdzenie diody

Spis treści

1. Uwagi dla użytkownika

2. Uwagi odnośnie bezpieczeństwa

3. Zakres dostawy

4. Opis przyrządu

5. Informacje ogólne

6. Warunki środowiskowe:

7. Specyfikacje elektryczne

8. Wykonywanie pomiarów przy użyciu miernika BENNING CM 5-1

9. Konserwacja

10. Dane techniczne osprzętu pomiarowego

11. Ochrona środowiska

1. Uwagi dla użytkownika

Niniejsza instrukcja obsługi przeznaczona jest dla

- wykwalifikowanych elektryków oraz

- przeszkolonego personelu z branży elektronicznej.

Przyrząd BENNING CM 5-1 przeznaczony jest do wykonywania pomiarów w środowisku suchym. Przyrządu nie wolno używać do pomiarów w obwodach elektroenergetycznych o napięciu znamionowym powyżej 1000 V DC i 750 V AC (dalsze szczegóły w punkcie 6. „Warunki środowiskowe”).

W niniejszej instrukcji obsługi oraz na przyrządzie BENNING CM 5-1 zastosowano następujące symbole:

PRACA Z PRZEWODAMI POD WYSOKIM NAPIĘCIEM JEST

DOZWOLONA.

Ostrzeżenie o niebezpieczeństwie porażenia prądem elektrycznym! Symbol ten wskazuje zalecenia, których należy przestrzegać w celu



uniknięcia zagrożenia dla ludzi.

Należy przestrzegać zgodności z dokumentacją! Symbol ten wskazuje na zalecenia w niniejszej instrukcji obsługi,



których należy przestrzegać w celu uniknięcia zagrożeń.

Niniejszy symbol znajdujący się na przyrządzie BENNING CM 5-1 oznacza, że przyrząd posiada pełną izolację ochronną (klasa



ochronności II).

Ten symbol oznacza, że BENNING CM 5-1 jest zgodny z dyrek-

tywami EU.

Niniejszy symbol pojawia się na wyświetlaczu w celu wskazania rozładowania baterii.

Niniejszy symbol oznacza zakres „sprawdzenie ciągłości obwodu”. Brzęczyk służy do akustycznej sygnalizacji wyniku sprawdzenia.

(DC) Napięcie lub prąd stały.

(AC) Napięcie lub prąd przemienny.



Uziemienie (potencjał elektryczny ziemi).



02/ 2011

BENNING CM 5-1

Page 86



2. Uwagi odnośnie bezpieczeństwa

Przyrząd został zbudowany i przebadany na zgodność z DIN VDE 0411 część 1/ EN 61010-1 oraz opuścił fabrykę w idealnym stanie technicznym pod względem bezpieczeństwa. Aby utrzymać ten stan i zapewnić bezpieczną obsługę przyrządu, użytkownik musi w każdym przypadku przestrzegać zaleceń i uwag podanych w niniejszej instrukcji. Błędne zachowania i nie przestrzeganie ostrzeżeń może być przyczyną zranienia lub śmierci.

UWAGA! Zachować najwyższą czujność przy pracy na odsłoniętym przewodzie albo linii przewodzącej! Dotknięcie przewo-



du pod napięciem grozi porażeniem elektrycznym!

Przyrząd BENNING CM 5-1 może być używany wyłącznie w obwodach elektroenergetycznych kategorii przepięciowej III dla przewodów pod napięciem 1000 V max względem ziemi, lub kategorii przepięciowej IV dla przewodów pod napięciem 600 V max względem ziemi. Używaj odpowiednich pomiarów prowadzi do tego. W przypadku pomiarów w ramach kategorii pomiarowej III bądź kategorii pomiarowej IV wystająca przewodząca część końcówki kontaktowej na przewodach pomiarowych nie może być dłuższa niż 4 mm.



Przed rozpoczęciem pomiarów w ramach kategorii pomiarowej III i kategorii pomiarowej IV na końcówki kontaktowe należy nałożyć załączone do zestawu nasadzane osłony, oznaczone jako CAT III i CAT IV. Ten środek bezpieczeństwa służy ochronie użytkownika. Należy pamiętać, że praca przy użyciu wszelkiego rodzaju

komponentów elektrycznych jest niebezpieczna. Nawet niskie napięcia 30 V AC i 60 V DC mogą okazać się bardzo niebezpieczne dla ludzi.

Przed każdym uruchomieniem przyrządu, należy sprawdzić czy przyrząd, jak również kable i przewody nie wykazują śladów



uszkodzeń.

Jeżeli okaże się, że bezpieczna obsługa przyrządu nie jest już możliwa, przyrząd należy natychmiast wyłączyć i zabezpieczyć przed przypadkowym włączeniem.

Zakłada się, że bezpieczna obsługa przyrządu nie jest już możliwa:

- jeżeli przyrząd lub kable pomiarowe wykazują widoczne ślady uszkodzeń,

lub

- jeżeli przyrząd przestaje poprawnie działać, lub

- po dłuższym okresie przechowywania w nieodpowiednich warunkach, lub

- po narażeniach spowodowanych nieodpowiednim transportem, lub

- urządzenie albo przewody pomiarowe wystawione zostały na działanie

wilgoci, lub

- jeśli auto test jest negatywny i na wyświetlaczu pokazany jest napis „FAIL”.

Aby uniknąć niebezpieczeństwa,

- nie należy dotykać nie izolowanych końcówek kabli



pomiarowych,

- przewody pomiarowe należy podłączać do przeznaczonych

do tego celu odpowiednich gniazdek pomiarowych na przy-

rządzie

Ostrzeżenie: Nie otwierać miernika, dlatego że nie zawiera on podzespołów,



które mogą być naprawiane przez użytkownika. Naprawy mogą być dokonywane tylko przez wykwalifikowany personel.

Czyszczenie:

Regularnie wycieraj urządzenie suchą szmatką i środkiem



czyszczącym. Nie używać żrących środków czyszczących.

02/ 2011

BENNING CM 5-1

Page 87



3. Zakres dostawy

Zakres dostawy przyrządu BENNING CM 5-1 obejmuje:

3.1 Jeden miernik BENNING CM 5-1

3.2 Jeden bezpieczny kabel pomiarowy, czerwony (L = 1,4 m)

3.3 Jeden bezpieczny kabel pomiarowy, czarny (L = 1,4 m)

3.4 Jeden kompaktowy futerał ochronny

3.5 Jedna bateria 9 V

3.6 Instrukcja obsługi

Części podlegające zużyciu:

- Miernik BENNING CM 5-1 zasilany jest z baterii 9 V (IEC 6 LR 61).

- Wyżej wymienione bezpieczne kable pomiarowe (akcesoria pomiarowe) są

zgodne z kategorią III 1000 V, CAT IV 600 V oraz zostały zatwierdzone do

pomiaru prądu 10 A.

4. Opis przyrządu

Patrz Rysunek 1: Panel przedni przyrządu

Zaznaczone na Rys. 1 elementy wyświetlacza i panelu sterującego mają następujące funkcje:

1 Polaryzacji oznaczenie, dla przypisania do prądu DC wskaźnika polaryza-

cji, 2 Wypukłość sondy prądowej, zabezpieczenie przed dotknięciem przewo-

du,

3 Dźwignia otwierająca, do otwierania i zamykania sondy prądowej, 4 AutoSense, symbolizuje funkcję AUTOTEST, 5 Zero, wskaźnik balansu zera przy bezpośrednim pomiarze prądu DC, 6 APO (automatyczny wyłącznik), automatyczny wyłącznik jest aktywny

(urządzenie zostanie wyłączone po ok. 20 minutach nie używania),

7 , jest niebezpieczne napięcie > 30 V, 8 Wskazanie biegunowości, polaryzacja przeciwna do polaryzacji oznaczo-

nej będzie wskazana „-”,

9 Wskazanie stanu baterii, pojawia się gdy bateria jest rozładowana, J Przycisk (szary), z podwójnymi funkcjami

- POWER, do włączania/ wyłączania BENNING CM 5-1

- (AUTO) POWER OFF, do aktywacji/ deaktywacji funkcji auto wyłącze-

nia

- ZERO (zerowanie) miernika, balans zera dla pomiaru prądu (DC)

- (AUTO) HOLD, automatyczne zapamiętywanie wartości pomiaru,

- HOLD, zapamiętywanie wartości pomiaru,

K Gniazdko COM, gniazdko wspólne do pomiaru napięcia, rezystancji i

sprawdzenia ciągłości obwodu,

L Gniazdko (dodatnie 1), dla V, Ω, i , M Wskaźnik zakresu, N LoZi, symbolizuje niską rezystancję wejściową dla pomiaru napięcia (4 kΩ

... 375 kΩ),

O Auto, HOLD i AutoHOLD jest wyświetlany jeśli odpowiedni zapis wartości

pomiaru jest aktywowany,  Wyświetlacz cyfrowy, do wyświetlania wartości zmierzonej i przekrocze-

nia zakresu,

 AUTO BACKLIT (automatyczne podświetlenie), sensor automatycznego

podświetlania tła,

 Cęgi pomiarowe, do zaciskania wokół pojedynczego przewodu z prądem.

1) W odniesieniu do automatycznego wskazania biegunowości dla napięcia stałego (DC)

5. Informacje ogólne

5.1 Dane ogólne dotyczące cęgowego miernika prądu z funkcjami multi-

metru

5.1.1 Wyświetlacz cyfrowy  to 4-cyfrowy wyświetlacz ciekłokrystaliczny

z cyframi o wysokości 14 mm, wraz z kropką dziesiętną. Największą możliwą do wyświetlenia wartością jest 9999.

5.1.2 Wskazanie biegunowości 8 jest automatyczne. Wskazanie dotyczy

tylko jednej biegunowości w odniesieniu do gniazdka/ polaryzacją

oznakowanego 1 „-”.

5.1.3 BENNING CM 5-1 może zostać włączony/ wyłączony przez wciśnięcie

przycisku (szarego) J. Aby wyłączyć proszę wcisnąć przycisk przez około 3 sekundy.

5.1.4 Przekroczenie zakresu sygnalizowane jest poprzez „0L” lub „- 0L” i,

częściowo, sygnałem akustycznym.

Uwaga, brak wskazania lub ostrzeżenia w przypadku przeciążenia!

5.1.5 Balans zera (ZERO)

Wciśnij przycisk (szary) J na ok 1 sekundę aby wyjść z balansu zera

dla pomiaru prądu (DC). Balans zera jest sygnalizowany na wyświetla-

02/ 2011

BENNING CM 5-1

Page 88



czu jako napis „ZERO” 5.

5.1.6 Zapis wartości pomiaru “HOLD”. Wynik pomiaru może być zapisany

poprzez uruchomienie przyciskiem (szarym) J. Symbol „HOLD” O jest jednocześnie pokazany na wyświetlaczu. Poprzez ponowne naciśnięcie przycisku (szarego) J urządzenie jest przełączane w tryb pomiaru.

Z chwilą aktywacji zapisywania wartości pomiaru „HOLD” multimetr przestaje wyświetlać wartości mierzonego sygnału jeśli wartość sygnału wzrośnie o 50 cyfr albo jeśli inna funkcja pomiarowa jest wykryta. Zmiana sygnały mierzonego jest wskazywana poprzez świecenie wyświetlacza albo poprzez ciągły sygnał akustyczny.

5.1.7 Automatyczne zapisywanie wartości pomiaru “AutoHOLD” (tylko dla

pomiarów wyższych niż 3 A AC/ DC): Jeśli podczas włączania przycisk (szary) J jest wciśnięty dłużej niż 5 sekund, symbol „AutoHOLD” O pokaże się na wyświetlaczu i funkcja „AutoHOLD” jest aktywowana. Jeśli multimetr wykryje stałą wartość mierzoną, brzęczyk będzie słyszany trzykrotnie i mierzona wartość zostanie pokazana na wyświetlaczu łącznie z symbolem „AutoHOLD” przez około 5 sekund. Mierzona wartość może być zapisana przez naciśnięcie przycisku (szarego) J. Z aktywacją funkcji „AutoHOLD” następuje deaktywacja funkcji APO.

5.1.8 Nominalna szybkość pomiaru miernika BENNING CM 5-1 wynosi 5

pomiaru na sekundę dla wyświetlacza cyfrowego.

5.1.9 BENNING CM 5-1 jest wyposażony w funkcję auto-testu. Nie używaj

BENNING CM 5-1 jeśli „FAIL” jest wyświetlone na ekranie. W przypadku występowania błędu wyłącz urządzenie i włącz ponownie. Jeżeli błąd występuje nadal wyślij BENNING CM 5-1 na adres naszego serwisu (zobacz rozdział 9,4 „Kalibracja”).

5.1.10 BENNING CM 5-1 jest wyłączany automatycznie po około 20 minutach

(APO, Auto-Power-Off). Zostanie włączony ponownie kiedy przycisk (szary) J zostanie wciśnięty. Sygnał dźwiękowy sygnalizuje wyłącze-

nie urządzenia. Automatyczne wyłączenie może zostać dezaktywowane poprzez wciśnięcie przycisku J przez około 3 sekundy podczas włączania. Funkcja automatycznego wyłączenia jest sygnalizowana poprzez wyświetlanie symbolu „APO” 6 na ekranie. Kiedy urządzenie zostanie ponownie włączone, naciśnij krótko przycisk J aby włączyć ponownie funkcję auto wyłączenia.

5.1.11 Współczynnik temperaturowy wartości mierzonej: 0,2 x (wyspecyfiko-

wana precyzja pomiaru)/ °C < 18 °C lub > 28 °C, związany z wartością

dla temperatury odniesienia 23 °C.

5.1.12 Miernik BENNING CM 5-1 zasilany jest z baterii 9 V (IEC 6 LR 61).

5.1.13 Jeżeli napięcie baterii spadnie poniżej ustalonego napięcia roboczego,

wówczas na wyświetlaczu miernika BENNING CM 5-1 pojawi się sym-

bol baterii 9.

5.1.14 Okres życia baterii wynosi około 125 godzin (bateria alkaliczna).

5.1.15 Wymiary przyrządu:

(L x W x H) = 215 x 85 x 51 mm

Masa przyrządu: 360 g

5.1.16 Kable pomiarowe dostarczone razem z przyrządem BENNING CM 5-1

są przystosowane do napięcia znamionowego i prądu znamionowego przyrządu.

5.1.17 Największe rozwarcie cęgów: 35 mm

5.1.18 Największa średnica kabla: 30 mm

6. Warunki środowiskowe

- Przyrząd BENNING CM 5-1 przeznaczony jest do wykonywania pomiarów

w środowisku suchym,

- Maksymalna wysokość nad poziomem morza dla wykonywanych pomia-

rów: 2000 m,

- Kategoria przepięciowa/ Kategoria lokalizacji: IEC 60664-1/ IEC 61010-1 → 600 V kategoria IV, 1000 V kategoria III,

- Klasa zanieczyszczenia: 2,

- Stopień ochrony obudowy: IP 30. Stopień ochrony IP 30: Ochrona przed dostępem do niebezpiecznych czę-

ści oraz ochrona przed zanieczyszczeniem ciałami stałymi o wymiarach >

2,5 mm (3 - pierwsza cyfra). Brak ochrony przed wodą (0 - druga cyfra)

- Temperatura pracy i wilgotność względna: Dla temperatury pracy od 0 °C do 30 °C: wilgotność względna pon iżej 80 % Dla temperatury pracy od 31 °C do 40 °C: wilgotność względna po niżej 75 % Dla temperatury pracy od 41 °C do 50 °C: wilgotność względna po niżej 45 %

- Temperatura przechowywania: Miernik BENNING CM 5-1 może być prze-

chowywany w dowolnej temperaturze w zakresie od - 20 °C do + 60 °C

(wilgotność względna od 0 do 80 %). Bateria powinna być wyjęta z miernika

na czas przechowywania.

02/ 2011

BENNING CM 5-1

Page 89



7. Specyfikacje elektryczne

Uwaga: Precyzję pomiaru określa się jako sumę

- ułamka względnego wartości mierzonej i

- liczby cyfr (kroków zliczania cyfry najmniej znaczącej). Określona w ten sposób precyzja jest ważna dla temperatur w zakresie od 18 °C do 28 °C i wilgotności względnej poniżej 80 %.

7.1 Zalety funkcji AUTOTEST

Funkcja AUTOTEST automatycznie przełącza właściwą funkcję pomiarową i

automatycznie wybiera najlepszy zakres pomiarowy. Dlatego BENNING CM 5-1

pracuje zgodnie z następującym porządkiem:

Następujące kryteria muszą być spełnione:

Pomiar napięcia aktywny, jeśli:

VAC, V

diody

AAC, A

0,4 VDC ... 0,8 VDC (napięcie w kierunku przewodzenia)

którykolwiek jest większy

rezystancji/ ciągłości obwodu

którykolwiek jest większy

7.2 Zakresy pomiarowe napięcia stałego

Rezystancja wejściowa dla napięcia większego od 30 V wynosi przynajmniej 4 kΩ. Rezystancja wejściowa wzrasta do 375 kΩ przy 750 V wraz ze wzrostem napięcie wejściowego.

Zakres pomiar. Rozdzielczość Precyzja pomiar.

2,1 V ... 1000 V 0,1 V ± (0,3 % wartości pomiaru + 2 cyfry) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % wartości pomiaru + 2 cyfry) 750 V

Maksymalny czas pomiaru = 30 sekund dla napięcia większego od 30 V

7.3 Zakresy pomiarowe napięcia przemiennego

Rezystancja wejściowa dla napięcia większego od 30 V wynosi przynajmniej 4 kΩ. Rezystancja wejściowa wzrasta do 375 kΩ przy 750 V wraz ze wzrostem napięcie wejściowego.

Zakres pomiar. Rozdzielczość

Precyzja pomiar.

w zakresie częstotliwości 50 Hz - 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % wartości pomiaru + 3 cyfry) 750 V

w zakresie częstotliwości 61 Hz - 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % wartości pomiaru + 3 cyfry) 750 V

Maksymalny czas pomiaru = 30 sekund dla napięcia większego od 30 V

Wartość pomiaru jest uzyskiwana i wskazywana jako wartość skuteczna

(metoda True RMS, sprzężenie AC) Dokładność pomiaru jest wyspecyfiko-

wana dla przebiegów sinusoidalnych i dotyczy wartości końcowej zakresu

pomiarowego, a także dla przebiegów niesinusoidalnych do 50% wartości

końcowej zakresu pomiarowego. Wprzypadku przebiegów niesinusoidalnych, wskazywana wartość staje się

niedokładna. Dlategoteż, należy uwzględnić dodatkowy błąd w zależności

od współczynnika szczytu: współczynnik szczytu 1,4 do 2,0 - błąd dodatkowy + 1 % współczynnik szczytu 2,0 do 2,5 - błąd dodatkowy + 2,5 % współczynnik szczytu 2,5 do 3,0 - błąd dodatkowy + 4 %

7.4 Zakresy pomiarowe prądu stałego

Zakres pomiar. Rozdzielczość Precyzja pomiar.

0,9 A …600,0 A 0,1 A ± (1,5 % wartości pomiaru + 5 cyfry) 600 A

Wskazana dokładność jest wyspecyfikowana dla przewodów uchwyconych w

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V

2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

Pomiar rezystancji aktywny, jeśli:

0 Ω ... ∞ Ω

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

Test diod aktywny, jeśli:

Pomiar prądu aktywny, jeśli:

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

Zabezpieczenie

przeciążeniowe

Zabezpieczenie

przeciążeniowe

Zabezpieczenie

przeciążeniowe

Page 90



środku zacisku pomiarowego  (patrz Rys. 3 Pomiar prądu stałego/ przemiennego). Jeżeli przewód nie jest uchwycony w środku zacisku, należy uwzględnić dodatkowy błąd 1 % wartości wskazanej. Maksymalny błąd remanencji magnetycznej: 1 % (pomiary powtarzalne)

7.5 Zakresy pomiarowe prądu przemiennego

Zakres pomiar. Rozdzielczość

0,9 A …600,0 A 0,1 A ± (1,5 % wartości pomiaru + 5 cyfry) 600 A

0,9 A ... 600,0 A 0,1 A ± (2 % wartości pomiaru + 5 cyfry) 600 A

Wartość pomiaru jest uzyskiwana i wskazywana jako wartość skuteczna

(metoda True RMS, sprzężenie AC) Dokładność pomiaru jest wyspecyfikowana dla przebiegów sinusoidalnych i dotyczy wartości końcowej zakresu pomiarowego, a także dla przebiegów niesinusoidalnych do 50% wartości końcowej zakresu pomiarowego.

Wprzypadku przebiegów niesinusoidalnych, wskazywana wartość staje się

niedokładna. Dlategoteż, należy uwzględnić dodatkowy błąd w zależności

Wskazana precyzja jest wyspecyfikowana dla przewodów uchwyconych cen-

tralnie przez cęgi prądowe  (patrz Rys. 3 Pomiar prądu stałego/ przemiennego). Jeżeli przewód nie jest uchwycony centralnie, należy uwzględnić dodatkowy błąd 1 % wartości wskazanej.

7.6 Zakres pomiarowy rezystancji i sprawdzanie ciągłości obwodu

Zabezpieczenie przeciążeniowe AC 750 Vsk/ DC 1000 V

Zakres pomiar. Rozdzielczość Precyzja pomiar. Max napięcie jałowe

0 Ω ...9999 Ω 1 Ω ± (0,9 % wartości pomiaru + 2 cyfry) 1,8 V

Sygnalizacja dźwiękowa w przypadku, gdy rezystancja R jest mniejsza niż 25 Ω do 400 Ω. Dla rezystancji większej od 400 Ω (określonej dla temperatury od 0 °C do 40 °C) buzer nie wydaje sygnału akustycznego.

7.7 Sprawdzanie diody

Zabezpieczenie przeciążeniowe AC 750 Vsk/ DC 1000 V

Zakres pomiar. Rozdzielczość Precyzja pomiar. Max napięcie jałowe

0,4 V ... 0,8 V 0,1 V ± (0,9 % wartości pomiaru + 2 cyfry) 1,8 V

8. Wykonywanie pomiarów przy użyciu miernika BENNING CM 5-1

8.1 Przygotowanie do wykonania pomiaru

Miernik BENNING CM 5-1 należy przechowywać i obsługiwać wyłącznie w wyspecyfikowanym przedziale temperatur. Należy unikać ciągłej izolacji.

- Sprawdzić dane dotyczące napięcia i prądu znamionowego wyspecyfi-

kowane na przewodach pomiarowych. Napięcie znamionowe i wartości

znamionowe prądu kabli pomiarowych dostarczonych razem z przyrządem

BENNING CM 5-1 są zgodne z wartościami znamionowymi dla przyrządu.

- Sprawdzić izolację kabli pomiarowych. Kabel pomiarowy należy natych-

miast usunąć, jeżeli jego izolacja jest uszkodzona.

- Sprawdzić obwody pomiarowe ze względu na ciągłość połączenia. Jeżeli

przewód w obwodzie pomiarowym posiada przerwę, należy natychmiast

przekazać obwód pomiarowy do kwarantanny.

- Źródła silnych zakłóceń w pobliżu przyrządu BENNING CM 5-1 mogą

powodować niestabilność odczytu i błędy pomiaru.

- Jest to tylko możliwe aby wykonać pomiary, jeśli warunki AUTOTEST są

spełnione (zobacz rozdział 7,1 „Zalety funkcji AUTOTEST”.

Uwaga:

Zmierzone sygnały, np. Prądy generowane przez ładowarki mogą wpływać na

niepoprawne wskazania AC/ DC.

Precyzja pomiar.

w zakresie częstotliwości 50 Hz - 60 Hz

w zakresie częstotliwości 61 Hz - 400 Hz

Zabezpieczenie

przeciążeniowe

02/ 2011

BENNING CM 5-1

Page 91



8.2 Pomiar napięcia

Nie wolno przekraczać maksymalnego dopuszczalnego napięcia względem potencjału ziemi! Niebezpieczeństwo porażenia



prądem elektrycznym!

Najwyższe napięcie, które można podać na gniazdka,

- gniazdko COM K

- gniazdko dla V, Ω i L przyrządu BENNING CM 5-1 względem ziemi, wynosi 600 V IV/ 1000 V CAT III.

- Włączenie BENNING CM 5-1 poprzez przycisk (szary) J

- Kabel pomiarowy czarny należy podłączyć do gniazdka COM K na przyrzą-

dzie BENNING CM 5-1.

- Kabel pomiarowy czerwony należy podłączyć do gniazdka V, Ω i L na

przyrządzie BENNING CM 5-1.

- Doprowadzić przewody pomiarowe do kontaktu z punktami pomiarowymi.

- Na cyfrowym wyświetlaczu  aktywność funkcji AUTOTEST jest sygnalizo-

wane poprzez wyświetlenie “AutoSense” 4. To automatycznie determinuje

odpowiednią funkcję (napięcie) i idealny zakres pomiarowy.

- Odczytać zmierzoną wartość na wyświetlaczu cyfrowym  przyrządu

BENNING CM 5-1.

Proszę obserwować ograniczenia w niskim zakresie! Pomiary napięcia DC nie są możliwe w zakresie 0,7 VDC ...



2,1 V

Pomiary napięcia są możliwe tylko od napięć > 1,3 V

Patrz Rysunek 2: Pomiar napięcia stałego/ przemiennego z funkcją

8.3 Pomiar prądu

Nie należy podawać żadnego napięcia na styki wyjściowe przyrządu BENNING CM 5-1! Wszelkie podłączone kable pomiarowe



należy usunąć.

- Włączenie BENNING CM 5-1 poprzez przycisk (szary) J

- Posługując się dźwignią otwierającą 3, należy uchwycić centralnie

pojedynczy przewód czynny przy użyciu cęgów prądowych miernika

BENNING CM 5-1.

- Na cyfrowym wyświetlaczu  aktywność funkcji AUTOTEST jest sygnalizo-

wane poprzez wyświetlenie “AutoSense” 4. To automatycznie determinuje

odpowiednią funkcję (prądu) i idealny zakres pomiarowy.

- Odczytać zmierzoną wartość na wyświetlaczu cyfrowym  przyrządu

BENNING CM 5-1.

Patrz Rysunek 3: Pomiar prądu stałego/ przemiennego z funkcją AUTOTEST

8.4 Pomiar rezystancji i sprawdzanie ciągłości obwodu

- Włączenie BENNING CM 5-1 poprzez przycisk (szary) J

- Kabel pomiarowy czarny należy podłączyć do gniazdka COM K na przyrzą-

dzie BENNING CM 5-1.

- Kabel pomiarowy czerwony należy podłączyć do gniazdka V, Ω i L na

przyrządzie BENNING CM 5-1.

- Doprowadzić przewody pomiarowe do kontaktu z punktami pomiarowymi.

- Na cyfrowym wyświetlaczu  aktywność funkcji AUTOTEST jest sygnalizo-

wane poprzez wyświetlenie “AutoSense” 4. To automatycznie determinuje

odpowiednią funkcję (rezystancji/ ciągłości obwodu) i idealny zakres pomia-

rowy.

- Odczytać zmierzoną wartość na wyświetlaczu cyfrowym  przyrządu

BENNING CM 5-1.

- Jeżeli rezystancja obwodu pomiędzy gniazdkiem COM K i gniazdkiem V,

Ω i L jest mniejsza niż 25 Ω do 400 Ω, przyrząd BENNING CM 5-1

zasygnalizuje ten fakt przy użyciu wbudowanego brzęczyka.

Patrz Rysunek 4: Pomiar rezystancji

Patrz Rysunek 5: Sprawdzenie ciągłości obwodu

8.5 Sprawdzanie diody

- Włączenie BENNING CM 5-1 poprzez przycisk (szary) J

- Kabel pomiarowy czarny należy podłączyć do gniazdka COM K na przyrzą-

dzie BENNING CM 5-1.

- Kabel pomiarowy czerwony należy podłączyć do gniazdka V, Ω i L na

przyrządzie BENNING CM 5-1.

- Doprowadzić przewody pomiarowe do kontaktu z punktami pomiarowymi.

02/ 2011

AUTOTEST

BENNING CM 5-1

Page 92



- Na cyfrowym wyświetlaczu  aktywność funkcji AUTOTEST jest sygnalizo-

wane poprzez wyświetlenie “AutoSense” 4. To automatycznie determinuje

odpowiednią funkcję (diody) i idealny zakres pomiarowy.

- Odczytać zmierzoną wartość na wyświetlaczu cyfrowym  przyrządu

BENNING CM 5-1.

- W przypadku standardowej diody krzemowej ustawionej w kierunku prze-

wodzenia, wyświetlane jest napięcie w przedziale od 0,4 V do 0,8 V. Jeśli

napięcie przewodzenia nie jest wykryte, w pierwszej kolejności sprawdź

polaryzacje diody. Jeśli napięcie przewodzenia nie jest wyświetlane ozna-

cza to, że napięcie przewodzenia diody jest poza zakresem pomiaru.

Patrz Rysunek.6: Sprawdzenie diody

9. Konserwacja

Przed otwarciem przyrządu BENNING CM 5-1, należy upewnić się, że nie znajduje się on pod napięciem. Niebezpieczeństwo



porażenia prądem elektrycznym!

Praca pod napięciem na otwartym przyrządzie BENNING CM 5-1 może być

prowadzona wyłącznie przez uprawnionego elektryka z zastosowaniem środków zapobiegającym wypadkom.

Przed otwarciem przyrządu, należy uwolnić przyrząd BENNING CM 5-1 od napięcia w następujący sposób:

- Po pierwsze, usunąć przewody pomiarowe od mierzonego obiektu.

- Następnie odłączyć dwa kable pomiarowe od przyrządu BENNING CM 5-1.

- Wyłącz BENNING CM 5-1. Aby wyłączyć go wciśnij i trzymaj przycisk

(szary) J przez około 3 sekundy.

9.1 Zabezpieczenie przyrządu

W pewnych okolicznościach, nie jest możliwe zapewnienie bezpiecznej obsługi przyrządu BENNING CM 5-1:

- Widoczne uszkodzenie obudowy.

- Nieprawidłowe wyniki pomiarów.

- Rozpoznawalne skutki długiego przechowywania w nieprawidłowych

warunkach.

- Rozpoznawalne skutki nadmiernego narażenia podczas transportu.

- Błąd autotestu, “FAIL” jest pokazywany na wyświetlaczu. W takich przypadkach, należy natychmiast wyłączyć przyrząd BENNING CM 5-1, odłączyć od punktów pomiarowych i zabezpieczyć w celu uniemożliwienia dal-

szego korzystania.

9.2 Czyszczenie

Obudowę należy czyścić od zewnątrz przy użyciu czystej, suchej tkaniny (wyjątek: specjalne ściereczki do czyszczenia). Podczas czyszczenia przyrządu, należy unikać stosowania rozpuszczalników i/ lub środków czyszczących. Należy upewnić się, że komora na baterię i styki baterii nie są zanieczyszczone

wyciekami elektrolitu.

W przypadku zanieczyszczenia elektrolitem lub obecności białego osadu w rejonie baterii lub na obudowie baterii, należy wyczyścić przy użyciu suchej tkaniny.

9.3 Wymiana baterii

Przed otwarciem przyrządu BENNING CM 5-1, należy upewnić się, że nie znajduje się on pod napięciem. Niebezpieczeństwo



porażenia prądem elektrycznym!

Przyrząd BENNING CM 5-1 jest zasilany z baterii 9 V. Jeżeli na wyświetlaczu  pojawi się symbol baterii 9, wówczas konieczna jest

wymiana baterii (patrz Rysunek 7).

W celu wymiany baterii, należy:

- Odłączyć kable pomiarowe od obwodu mierzonego.

- Odłączyć kable pomiarowe od urządzenia BENNING CM 5-1.

- Wyłącz BENNING CM 5-1.

- Położyć przyrząd BENNING CM 5-1 panelem przednim w dół i poluzować

wkręty pokrywy komory baterii.

- Wyjąć pokrywę komory baterii (we wgłębieniu obudowy) w dolnej części

przyrządu.

- Wyjąć rozładowaną baterię z komory baterii i odłączyć od baterii przewody

zasilania baterii.

- Podłączyć nową baterię do przewodów zasilania baterii, rozmieszczając je

w taki sposób, aby nie zostały zmiażdżone podczas wkładania przez części

obudowy. Umieści ć baterię w przeznaczonej do tego celu komorze baterii.

- Założyć pokrywę komory baterii w dolnej części obudowy i zacisnąć wkręt.

Patrz Rysunek 7: Wymiana baterii

02/ 2011

BENNING CM 5-1

Page 93



Należy pamiętać o ochronie środowiska! Nie wyrzucać rozładowanych baterii do śmieci. Należy je przekazywać do punktu zbierania rozładowanych baterii i odpadów specjal-



nych. Prosimy zasięgnąć odpowiednich informacji na własnym

terenie.

9.4 Kalibracja

W celu utrzymania wyspecyfikowanej precyzji wyników pomiarów, przyrząd należy regularnie przekazywać do kalibracji do naszego serwisu fabrycznego. Zaleca się przeprowadzanie kalibracji w odstępie jednego roku. Przyrząd należy wysłać na następujący adres:

Benning Elektrotechnik & Elektronik GmbH & CO. KG Service Centre Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Dane techniczne osprzętu pomiarowego

- Norma: EN 61010-031,

- Maksymalne napięcie pomiarowe względem ziemi () oraz kategoria

pomiarowa:

Z nasadzaną osłoną: 1000 V CAT III, 600 V CAT IV, Bez nasadzanej osłony: 1000 V CAT II,

- Maksymalny prąd pomiarowy: 10 A,

- Klasa ochrony II (), izolacja podwójna lub wzmocniona, ciągła

- Stopień zabrudzenia: 2,

- ługość: 1,4 m, AWG 18,

- Warunki otoczenia: wysokość przy pomiarach: maksymalnie 2000 m n.p.m.,

temperatura: 0 °C do + 50 °C, wilgotność 50 % do 80 %

- Przewodu pomiarowego używać tylko w nienaruszonym stanie i zgodnie z

niniejszą instrukcją, w innym przypadku może dojść do uszkodzenia prze-

widzianego zabezpieczenia.

- Nie wolno używać przewodu pomiarowego, jeśli uszkodzona jest izolacja

lub jeśli pojawiło się przerwanie w przewodzie/ wtyczce.

- Nie chwytać przewodu pomiarowego za nieizolowane końcówki pomiaro-

we. Trzymać tylko za uchwyty!

- Końcówki kątowe włożyć do urządzenia pomiarowego.

11. Ochrona środowiska

Po zakończeniu żywotności urządzenia, prosimy o oddanie urządzenie do punktu utylizacji.

02/ 2011

BENNING CM 5-1

Page 94



INSTRUCTIUNI DE FOLOSIRE

BENNING CM 5-1

Multimetru digital de curent tip cleşte cu funcţia AUTOTEST pentru

- măsurarea tensiunii continue

- măsurarea tensiunii alternative

- măsurarea curentului continuu

- măsurarea curentului alternativ

- măsurarea rezistenţei

- tastarea continuităţii

- testarea diodelor

Sumar

1. Indicaţii pentru utilizator

2. Indicaţii de siguranţă

3. Dotarea standard la livrare

4. Descrierea aparatului

5. Informaţii generale

6. Condiţiile de mediu

7. Informaţii electrice

8. Măsurarea cu BENNING CM 5-1

9. Întreţinere

10. Date tehnice ale accesoriilor de măsurare

11. Protecţia mediului

1. Indicaţii pentru utilizator

Aceste instrucţiuni de folosire se adresează

- specialiştilor în electricitate şi

- persoanelor instruite în domeniul electrotehnic

BENNING CM 5-1 este prevăzut pentru măsurarea în mediu uscat. Nu este permis să fie utilizat în circuite electrice cu o tensiune nominală mai mare de 1000 V DC şi 750 V AC (detalii găsiţi în capitolul 6. “condiţii de mediu”).

În instrucţiunile de folosire şi pe aparatul BENNING CM 5-1, se folosesc urmă-

toarele simboluri:

Amplasarea în jurul conductorilor periculoşi, activi sau înlăturarea de pe aceştia este permisă.

Avertizare de pericol electric!

Se află în fata indicaţiilor ce trebuie luate în considerare, pentru a



se evita pericole pentru oameni.

Atenţie, luaţi în consideraţie documentaţia! Simbolul indică faptul că trebuie luate în consideraţie instrucţiunile



de folosire pentru a evita pericolele.

Acest simbol aplicat pe aparatul BENNING CM 5-1 înseamnă că BENNING CM 5-1 este executat cu izolaţie de protecţie (clasa de



protecţie II).

Acest simbol de pe aparatul BENNING CM 5-1 indică faptul că

acest aparat este executat conform normelor europene.

Acest simbol apare în afişaj pentru indicarea unei baterii descărcate.

Acest simbol marchează domeniul de măsurare “testarea continuităţii”. Buzzerul serveşte la emiterea acustică a rezultatului.

(DC) tensiune continuă sau curent continuu.

(AC) tensiune alternativă sau curent alternativ.



Pământare (tensiune către pământ).



Indicaţie

După înlăturarea etichetei lipite “Warnung...” (pe capacul de baterie), apare textul în limba engleză!

02/ 2011

BENNING CM 5-1

Page 95



2. Indicaţii de siguranţă

Aparatul este construit şi verificat conform

DIN VDE 0411 partea 1/ EN 61010-1,

şi a fost livrat într-un stadiu ireproşabil de tehnică a siguranţei. Pentru a menţine acest stadiu de siguranţă şi pentru a asigura o exploatare corespunzătoare, utilizatorul trebuie să fie atent la indicaţiile şi avertizările din aceste instrucţiuni. Nerespectarea avertizărilor sau o utilizare defectuoasă a

aparatului pot duce la răniri grave sau pot provoca chiar şi moartea.

Extremă prudenţă în timpul lucrului în jurul conductorilor neizolaţi sau conductorii purtători principali (semiconductori). Un



contact cu conductoare poate provoca un şoc electric.

Aparatul BENNING CM 5-1 nu trebuie folosit decât în circuite

electrice ale categoriei de supratensiune, categoria III cu

conductori de max. 1000 V cu pământare sau ale categoriei de supratensiune IV cu conductori de 600 V cu pământare. Folosiţi numai conduce de măsurare adecvate. La efectuarea de masurători din categoria III sau IV, nu este permis că partea de conductor pe cablu de măsurare care depaseste sa fie mai

lunga de 4 mm.



Inainte de efectuarea masurătorilor din categoria III şi IV, trebuie puse pe varfurile contactelor capacele din set insemnate

cu CAT III şi CAT IV. Aceste masuri sunt necesare protectiei

utilizatorului.

Ţineţi cont de faptul că lucrările la elementele şi instalaţiile aflate sub tensiune sunt în principiu periculoase. Tensiunile Începând cu 30 V AC şi 60 V DC pot periclita deja viata.

Înainte de fiecare utilizare verificaţi dacă aparatul sau cablurile



nu prezintă deteriorări.

Dacă se consideră că o exploatare în deplină siguranţă nu mai este posibilă, atunci aparatul trebuie scos din funcţiune şi trebuie asigurat astfel ca el să nu mai poată fi folosit.

Se consideră că nu mai este posibilă o exploatare nepericuloasă,

- dacă aparatul sau cablurile de măsurare prezintă deteriorări vizibile,

- dacă aparatul numai funcţionează,

- după o depozitare îndelungă în condiţii nefavorabile,

- după solicitări puternice în timpul unui transport.

- în cazul în care aparatul de măsurare sau conductorii sunt umezi.

- În cazul în care autotestul nu reuşeşte şi pe ecran se afişează „FAIL“.

Pentru a exclude riscul

- nu atingeţi cablurile de măsurare pe vârfurile neizolate,



- introduceţi cablurile de măsurare în mufele de măsurat de pe multimetru care sunt marcate în mod corespunzător.

Întreţinere: Aparatul nu se va deschide, acesta nu conţine piese de uzură



care să fie înlocuite de utilizator. Reparaţiile şi service se poate

face numai de personal calificat.

Curăţire: Carcasa aparatului se va şterge în mod regulat cu o lavetă



uscată. Nu se vor folosi substanţe de lustruire sau diluanţi.

3. Dotarea standard la livrare

De volumul de livrat al aparatului BENNING CM 5-1 aparţin:

3.1 o bucată aparat BENNING CM 5-1,

3.2 o bucată cablu de măsurare de siguranţă, roşu (l = 1,4 m),

3.3 o bucată cablu de măsurare de siguranţă, negru (l = 1,4 m),

3.4 o bucată geantă de protecţie-compact,

3.5 o bucată baterie bloc-9-V montată în aparat pentru prima echipare

3.6 instrucţiuni de folosire

Referire la piesele de uzură:

- BENNING CM 5-1 este alimentat de o baterie bloc-9-V (IEC 6 LR 61 ). 02/ 2011

BENNING CM 5-1

Page 96



- Cablurile de măsurare de siguranţă (accesoriu testat) menţionate mai sus, corespund CAT III 1000 V/ CAT IV 600 V şi sunt aprobate pentru un curent

de 10 A.

4. Descrierea aparatului

Vezi imaginea 1: partea frontală a aparatului

Elementele de afişare şi operare prezentate în imaginea 1, sunt denumite în modul următor:

1 Marcarea polarităţii, pentru atribuirea sensului curentului-DC cu ajutorul

indicatorului de polaritate,

2 Protuberanţa cleştelui de curent, protejează împotriva atingerii conducto-

rilor,

3 Pârghie de deschidere, pentru deschiderea şi închiderea cleştelui de

curent,

4 AutoSense, simbolizarea funcţiei AUTOTEST, 5 Zero, afişare compensare la zero pentru măsurători de curent DC, 6 APO, apare când Auto Power Off activat (aparatul se opreşte singur după

cca. 20 min.),

7 , apare când a tensiune periculoasă > 30 V 8 Indicator de polaritate, o polaritate în sens invers marcajului de polaritate

va fi marcată cu „-“,

9 Afişajul bateriei, apare când bateria este descărcată, J Button (gri), cu următoarele funcţii:

- POWER, pentru pornirea/ oprirea aparatului BENNING CM 5-1

- (AUTO) POWER OFF, pentru a activa/ dezactiva închiderea automată

- ZERO-compensae, compensare la zero la măsurarea curentului DC

- (AUTO) HOLD, stocare automată a valorilor măsurate,

- HOLD, stocare a valorilor măsurate,

K Mufa-COM, mufă comună pentru măsurări ale tensiunii, rezistenţei şi pen-

tru testarea continuităţii,

L Mufa (pozitivă 1), pentru V, Ω şi M Afişarea domeniului de măsurare N LoZi, simbolizează valoarea minimă a rezistenţei de intrare la măsurători

ale tensiunii (4 kΩ ... 375 kΩ),

O Auto, HOLD şi AutoHOLD apare în cazul în care este activă stocarea

măsurătorilor,

 Afişaj digital, pentru valoarea măsurătorilor şi indicarea depăşirii domeniu-

lui de măsurare,

 AUTO BACKLIT, senzor de iluminare din spate automată,  Cleşte de măsurat, pentru cuprinderea conductorului parcurs de curent,

1) La aceasta se referă afişajul automat al polarităţii pentru tensiune continuă

5. Informaţii generale

5.1 Informaţii generale referitoare la multimetrul de curent tip cleşte

5.1.1 Afişajul digital  este realizat ca şi afişaj format din 4 poziţii, cu cristale

lichide, cu o înălţime a scrisului de 14 mm cu punct zecimal. Cea mai mare valoare a afişajului este 9999.

5.1.2 Afişajul polarităţii 8 se face în mod automat. O polaritate opusă faţă de

definirea de pe fişă/ marcarea polarităţii 1 va fi indicat cu „-“.

5.1.3 Aparatul BENNING CM 5-1 va fi pornit sau oprit prin tasta (gri) J.

Pentru oprirea aparatului se va ţine apăsată tasta timp de circa 3

secunde.

5.1.4 Depăşirea limitelor se afişează cu “0L” sau “-0L” şi parţial cu o averti-

zare acustică.

Atenţie, nu există afişaj şi avertizare la suprasarcină!

5.1.5 Compensare la zero (ZERO)

La măsurători de curent continuu, apăsarea tastei (gri) J timp de circa

2 secunde, duce la compensarea la zero. Indicare în afişajul digital printr-un „ZERO” 5 licărind.

5.1.6 Memorarea valorii măsurate „HOLD”: Prin activarea tastei (gri) J

rezultatul măsurătorii poate fi memorat (stocat). În ecran va apărea de asemenea, simbolul „HOLD“ O. Activând din nou tasta J se comută înapoi în modul de măsurare.

În cazul în care este activată stocarea valorii măsurate „HOLD“ multi-

metrul detectează unul din abaterile de măsurare, dacă măsurarea se ridică la aceeaşi unitate în jur de cifra 50, sau dacă măsurătoarea este înregistrată de o altă funcţie de măsurare. Schimbarea măsurătorii va fi indicată prin licărire în afişaj şi printr-un semnal sonor continuu

5.1.7 Stocarea automată a măsurătorilor „AutoHOLD“ (numai pentru curent

AC/ DC măsurările de la 3 A):

Dacă în timpul conectării tasta (gri) J va fi apăsată un timp mai

mare de 5 secunde, pe afişaj clipeşte „AutoHOLD“ O şi în acest caz

02/ 2011

BENNING CM 5-1

Page 97



„AutoHOLD“ va fi activat. Dacă multimetru înregistrează o valoare de măsurare constantă, se va auzi un semnal sonor de trei ori iar valoarea măsurată va fi afişată pe o durată de 5 secunde în afişajul digital împreună cu simbolul „AutoHOLD”. Prin activarea tastei (gri) J valoarea măsurată poate fi stocată (memorată). La funcţia „AutoHOLD”activată, funcţia APO este dezactivată.

5.1.8 Rata de măsurare a BENNING CM 5-1 este de nominal 5 măsurări pe

secundă pentru afişajul digital.

5.1.9 Aparatul BENNING CM 5-1, dispune de o funcţie auto-test. Dacă pe

ecran apare „FAIL“, aparatul BENNING CM 5-1 nu are voie să fie utilizat. În caz de eroare aparatul va fi oprit şi apoi pornit din nou. Daca eroarea persistă, trimiteţi aparatul BENNING CM 5-1 la service-ul nostru la adresa (a se vedea secţiunea 9.4 „Calibrare“).

5.1.10 Aparatul BENNING CM 5-1 se stinge după circa 20 de minute de la

sine (APO, Auto-Power-Off (oprire automată)). Se porneşte din nou, în cazul în care este acţionat butonul (gri) J. Un semnal sonor semna- lează închiderea automată a aparatului. Oprirea automată a aparatului poate fi dezactivată dacă la pornire se va menţine apăsată tasta J circa 3 secunde. Indicare printr-un pâlpâit „APO” 6 în afişajul digital. Când reporniţi aparatul, butonul J se va apăsa scurt timp pentru a reactiva oprirea automată.

5.1.11 Coeficientul de temperatură al valorii măsurate: 0,2 x (exactitatea

indicată a măsurării)/ ˚C < 18 ˚C sau > 28 ˚C, raportat la valoare pentru temperatura de referinţă de 23 ˚C.

5.1.12 BENNING CM 5-1 este alimentat printr-o baterie bloc -9-V (IEC 6 LR

61).

5.1.13 Dacă tensiunea bateriei scade sub tensiunea de lucru prevăzută a

aparatului BENNING CM 5-1, în afişaj va apărea un simbol de baterie

5.1.14 Durată de viaţă a unei baterii este de aproximativ 125 de ore (baterie

alcalină).

5.1.15 Dimensiunile aparatului:

(lungime x lăţime x înălţime) = 215 x 85 x 51 mm

Greutatea aparatului: 360 g

5.1.16 Cablurile de măsurare de siguranţă livrate, sunt potrivite în mod

expres pentru tensiunea nominală şi curentul nominal al aparatului

BENNING CM 5-1.

5.1.17 Cea mai mare deschiderea a cleştelui: 35 mm

5.1.18 Diametrul cel mai mare al conductorului: 30 mm.

6. Condiţii de mediu

- BENNING CM 5-1 este prevăzut pentru măsurători în mediu uscat,

- Înălţimea barometrica la măsurători (altitudinea): maxim 2000 m,

- Categoria supratensiunii/ categoria de amplasare: IEC 60664-1/ IEC

61010-1 (2001) → 600 V categoria IV, 600 V categoria III,

- Gradul de contaminare: 2,

- Modul de protecţie: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - primul indice: protecţie împotriva accesului la piesele periculoase şi

protecţie împotriva corpurilor străine solide, diametru > 2,5 mm

0 - al doilea indice: nu este antiacvatic,

- Temperatura de lucru şi umiditatea relativă a aerului:

La o temperatura de lucru de 0 ˚C până la 30 ˚C: umiditatea relativă a

aerului mai mică de 80 %,

La o temperatura de lucru de 31 ˚C până la 40 ˚C: umiditatea relativă a

aerului mai mică de 75 %,

La o temperatură de lucru de 41 ˚C până la 50 ˚C: umiditatea relativă a

aerului mai mică de 45 %,

- Temperatură de depozitare: BENNING CM 5-1 poate fi depozitat la temperaturi între - 20 ˚C şi + 60 ˚C (umiditatea aerului 0 până la 80 %). În timpul depozitării bateria trebuie scoasă din aparat.

7. Informaţii electrice

Menţiune: exactitatea măsurării este indicat ca ăi suma din

- o cotă relativ a valorii măsurate şi

- un număr de digit (adică paşi numerici ale ultimei poziţii).

Aceasta exactitate a măsurării este valabila la temperaturi intre 18 ˚C si 28 ˚C

si la o umiditate relativa a aerului mai mica de 80 %.

7.1 Prioritatea funcţiei AUTOTEST

Funcţia AUTOTEST comută independent, în funcţie de măsurare corectă şi selectează independent domeniul ideal de măsurare şi la această funcţie aparatul BENNING CM 5-1 funcţionează după următoarea succesiune:

02/ 2011

BENNING CM 5-1

Page 98



Trebuie îndeplinite următoarele criterii:

VAC, V

în proporţie mai mare

Măsurarea tensiunii este activă, în cazul în care:

Măsurarea rezistenţei este activă, în cazul în care:

Rezistenţei/ continuităţii

Diodelor

AAC, A

în proporţie mai mare

7.2 Domenii de măsurare ale tensiunii continue

Rezistenţa de intrare este pentru tensiuni până la 30 V cel puţin 4 kΩ. Rezistenţa de intrare creşte odată cu creşterea tensiunii de intrare de la 375 kΩ la 750 V

Domeniul de

măsurare

Rezoluţie Exactitatea măsurării

Examinarea Diodelor este activă în cazul în care:

Măsurarea curentului este activ, în cazul în care:

2,1 V ... 1000 V 0,1 V ± (0,3 % din valoarea măsurată + 2 digit) 750 V

- 0,7 V … - 1000 V 0,1 V ± (0,3 % din valoarea măsurată + 2 digit) 750 V

Timp maxim de măsurare = 30 secunde pentru tensiuni mai mari de 30 V

7.3 Domeniul de măsurare ale tensiunii alternative

Rezistenţa de intrare este pentru tensiuni până la 30 V cel puţin 4 kΩ. Rezistenţa de intrare creşte odată cu creşterea tensiunii de intrare de la 375 kΩ la 750 V

Domeniul de

măsurare

Rezoluţie

Exactitatea măsurării

in sfera de frecventa 50 Hz - 60 Hz

1,3 V ... 750,0 V 0,1 V ± (0,9 % din valoarea măsurată + 3 digit) 750 V

in sfera de frecventa 61 Hz - 500 Hz

1,3 V ... 750,0 V 0,1 V ± (1,5 % din valoarea măsurată + 3 digit) 750 V

Timp maxim de măsurare = 30 secunde pentru tensiuni mai mari de 30 V

Valoarea măsurată este obţinută şi afişată ca şi valoare efectivă (True

RMS, cuplaj-AC). Exactitatea măsurării este specificată pentru o curbă sinusoidală şi este raportată la valoarea domeniului de măsurare precum şi pentru o curbă nesinusoidală, până la 50 % din valoarea a domeniului de măsurare. La curbă nesinusoidală, valoarea afişată devine inexactă. Astfel

pentru următorii factori-Crest, rezultă o eroare suplimentară: Factorul-Crest de la 1,4 până 2,0, eroare suplimentară + 1 % Factorul-Crest de la 2,0 până 2,5, eroare suplimentară + 2,5 % Factorul-Crest de la 2,5 pana 3,0, eroare suplimentară + 4 %

7.4 Domeniul de măsurare ale curentului continuu

Domeniul de

măsurare

Rezoluţie Exactitatea măsurării

0,9 A …600,0 A 0,1 A ± (1,5 % din valoarea măsurată + 5 digit) 600 A

Exactitatea măsurării este specificată pentru conductori ce sunt cuprinşi central în cleştele de măsurat  (vezi imaginea 3 măsurarea curentului continuu/ alternativ). Pentru conductorii ce nu sunt cuprinşi central, trebuie luată în consideraţie o eroare suplimentară de 1 % din valoarea afişată. Eroarea maximă de remanenţă: 1 % (la măsurare repetată).

7.5 Domenii de măsurare ale curentului alternativ

Domeniul de

măsurare

Rezoluţie

Exactitatea măsurării

in sfera de frecventa 50 Hz - 60 Hz

0,9 A …600,0 A 0,1 A ± (1,5 % din valoarea măsurată + 5 digit) 600 A

in sfera de frecventa 61 Hz - 400 Hz

0,9 A ... 600,0 A 0,1 A ± (2 % din valoarea măsurată + 5 digit) 600 A

Valoarea măsurată este obţinută şi afişată ca şi valoare efectivă (True RMS,

cuplaj-AC). Exactitatea măsurării este specificată pentru o curbă sinusoi-

02/ 2011

BENNING CM 5-1

1,3 VAC ... 750,0 V 2,1 VDC ... 999,9 V

- 0,7 VDC … - 999,9 V

0,0 VAC ... 0,9 V

- 0,4 VDC ... - 0,2 V 1,0 VDC ... 2,0 V

0 Ω ... ∞ Ω

0,4 VDC ... 0,8 VDC (tensiune de trecere)

0,9 AAC ... 600,0 A 0,9 ADC ... 600,0 A

Protecţia împotriva

suprasarcinii

Protecţia împotriva

suprasarcinii

Protecţia împotriva

suprasarcinii

Protecţia împotriva

suprasarcinii

eff

Page 99



dală şi este raportată la valoarea domeniului de măsurare cât şi pentru o curbă nesinusoidală până la 50 % din valoarea domeniului de măsurare. La o curbă nesinusoidală, valoarea afişată devine inexactă. Astfel pentru

următorii factori-Crest ,rezultă o eroare suplimentară: Factorul-Crest de la 1,4 până 2,0, eroare suplimentară + 1% Factorul-Crest de la 2,0 până 2,5, eroare suplimentară + 2,5% Factorul-Crest de la 2,5 până 3,0, eroare suplimentară + 4%

Exactitatea indicată este specificată pentru conductori ce sunt cuprinşi central în cleştele de măsurat  (vezi imaginea 3, măsurarea curentului continuu/ alternativ). Pentru conductorii ce nu sunt poziţionaţi central în cleştele de măsură , trebuie luată în consideraţie o eroare suplimentară de 1 % din valoarea afişată.

7.6

Domeniul de măsurare al rezistenţei şi testarea acustică a continuităţii

Protecţia împotriva suprasarcinii: AC 750 V

Domeniul de

măsurare

0 Ω ...9999 Ω 1 Ω ± (0,9 % din valoarea măsurată + 2 digit) 1,8 V

Buzzerul montat în aparat sună la o rezistenţă R mai mica de 25 Ω până la 400 Ω. De semnalul sonor se opreşte la o rezistenţă R este mai mare de 400 Ω (specificat pentru temperaturi de la 0 °C până la 40 °C).

7.7 Testarea diodelor

Protecţia împotriva suprasarcinii: AC 750 V

Domeniul de

măsurare

0,4 V ... 0,8 V 0,1 V ± (0,9 % din valoarea măsurată + 2 digit) 1,8 V

8. Măsurarea cu BENNING CM 5-1

8.1 Pregătirea măsurării

Utilizaţi şi depozitaţi aparatul BENNING CM 5-1 doar în condiţiile de depozitare şi în condiţiile temperaturilor de lucru indicate de producător, evitaţi expunerea de durată la razele solare.

- Verificaţi datele tensiunii nominale şi ale curentului nominal de pe cablurile

- Verificaţi izolaţia cablurilor de măsurare de siguranţă. Dacă izolaţia este

- Se verifică continuitatea cablurilor de măsurare de siguranţă. Dacă conduc-

- Surse puternice de perturbaţii în apropierea aparatului BENNING CM 5-1

- Măsurările sunt posibile doar în cazul în care condiţiile funcţiei AUTOTEST

Notă: Semnale cadenţate, cum ar fi curenţi generaţi de aparate de încărcat, pot duce la o afişarea greşită a AC/ DC.

8.2 Măsurarea tensiunii



Cea mai înaltă tensiune ce poate fi aplicată pe mufele:

- Mufa-COM K

- Mufa pentru V, Ω şi L aparatului BENNING CM 5-1 faţă de pământ, este de 600 V CAT IV/ 1000 V

CAT III.

- Aparatul BENNING CM 5-1 se porneşte cu butonul (gri) J.

- Cablul de măsurare de siguranţă negru se aşează în contact cu mufa-COM

- Cablul de măsurare de siguranţă roşu se aşează în contact cu mufa pentru

- Cablurile de măsurare de siguranţă se aşează în contact cu punctele de

- Funcţia AUTOTEST va fi indicată în afişajul digital  cu „AutoSense“ 4. Ea

02/ 2011

Rezoluţie Exactitatea măsurării Tensiunea maximă

Rezoluţie Exactitatea măsurării

de măsurare de siguranţă. Cablurile de măsurare de siguranţă care sunt

livrate odată cu aparatul, corespund lui BENNING CM 5-1 în ceea ce pri-

veşte tensiunea nominală şi curentul nominal.

deteriorată, cablurile de măsurare de siguranţă trebuie înlăturate imediat.

torul este întrerupt, cablurile de măsurare de siguranţă trebuie înlăturate

imediat.

pot duce la afişaje instabile şi la greşeli de măsurare.

sunt îndeplinite (a se vedea punctul 7.1 „Prioritatea funcţiei-AUTOTEST“).

Atenţie la tensiunea maximă spre pămâtare!

Pericol electric!

K de pe aparatul BENNING CM 5-1.

V, Ω şi L de pe aparatul BENNING CM 5-1.

măsurare.

identifică independent funcţia de măsurare necesară (tensiune), precum şi

BENNING CM 5-1

/ DC 1000 V

eff

/ DC 1000 V

eff

Tensiunea maximă

de mers în gol

Page 100



intervalul optim de măsurare.

- Iar valoarea măsurată se citeşte de pe afişajul digital  al aparatului

BENNING CM 5-1.

A se lua în seamă restricţiile în domeniul de măsurare inferior! Măsurători de tensiune DC (tensiune continuă) nu sunt posibile în intervalul - 0.7 VDC ... 2.1 VDC.



Măsurători de tensiune alternativă (AC), atunci când tensiune

> 1,3 VAC.

Vezi imaginea 2: măsurarea tensiunii continue/ alternative cu funcţia

8.3 Măsurarea curentului

Nu se aşează tensiune la contactele de ieşire ale aparatului BENNING CM5-1! Îndepărtaţi cablurile de măsurare de siguranţă



dacă acestea sunt conectate.

- Aparatul BENNING CM 5-1 se porneşte cu butonul (gri) J.

- Se acţionează pârghia de deschidere 3, conductorul ce urmează a

fi măsurat se poziţionează central între braţele cleştelui aparatului

BENNING CM 5-1.

- Funcţia AUTOTEST va fi indicată în afişajul digital  cu „AutoSense“ 4. Ea

identifică independent funcţia de măsurare necesară (curentului), precum şi

intervalul optim de măsurare.

- Iar valoarea măsurată se citeşte de pe afişajul digital  al aparatului

BENNING CM 5-1.

Vezi Imaginea 3: măsurarea curentului continuu/ alternativ cu funcţia

8.4 Măsurarea rezistenţei şi testarea acustică a continuităţii

- Aparatul BENNING CM 5-1 se porneşte cu butonul (gri) J.

- Cablul de măsurare de siguranţă negru se aşează în contact cu mufa-COM

K de pe aparatul BENNING CM 5-1.

- Cablul de măsurare de siguranţă roşu se aşează în contact cu mufa pentru

V, Ω şi L de pe aparatul BENNING CM 5-1.

- Cablurile de măsurare de siguranţă se aşează în contact cu punctele de

măsurare.

- Funcţia AUTOTEST va fi indicată în afişajul digital  cu „AutoSense“ 4.

Ea identifică independent funcţia de măsurare necesară (rezistentei/ conti-

nuităţii), precum şi intervalul optim de măsurare.

- Iar valoarea măsurată se citeşte de pe afişajul digital  al aparatului

BENNING CM 5-1.

- Dacă rezistenţa conductorului scade între mufa-COM K şi mufa pentru V, Ω

şi L sub 25 Ω până la 400 Ω, în aparatul BENNING CM 5-1 buzzerul

montat va suna.

Vezi imaginea 4: măsurarea rezistenţei Vezi Imaginea 5: testarea continuităţii cu buzzer

8.5 Testarea diodelor

- Aparatul BENNING CM 5-1 se porneşte cu butonul (gri) J.

- Cablul de măsurare de siguranţă negru se aşează în contact cu mufa-COM

K de pe aparatul BENNING CM 5-1.

- Cablul de măsurare de siguranţă roşu se aşează în contact cu mufa pentru

V, Ω şi L de pe aparatul BENNING CM 5-1.

- Cablurile de măsurare de siguranţă se aşează în contact cu punctele de

măsurare.

- Funcţia AUTOTEST va fi indicată în afişajul digital  cu „AutoSense“ 4.

Ea identifică independent funcţia de măsurare necesară (diodelor), precum

şi intervalul optim de măsurare.

- Iar valoarea măsurată se citeşte de pe afişajul digital  al aparatului

BENNING CM 5-1.

- Pentru diodă SI aşezată în direcţia normală de trecere va afişată o tensi-

une de trecere cuprinsă între 0,4 V până la 0,8 V. În cazul în care nu este

indicată tensiune de trecere, se va verifica mai întâi polaritatea diodei. Dacă

în continuare nu apare tensiune, atunci înseamnă că tensiune de trecere a

diodei se află în afara ariei de măsurare.

Vezi Imaginea 6: testarea diodelor

AUTOTEST

02/ 2011

BENNING CM 5-1
