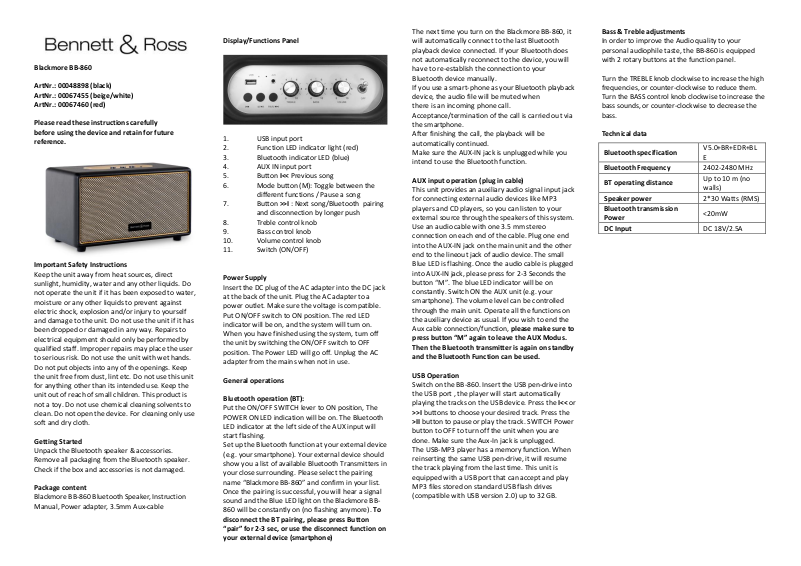

Page 1
Blackmore BB-860
ArtNr.: 00048898 (black)
ArtNr.: 00067455 (beige/white)
ArtNr.: 00067460 (red)
Please read these instructions carefully
before using the device and retain for future
reference.
Important Safety Instructions
Keep the unit away from heat sources, direct
sunlight, humidity, water and any other liquids. Do
not operate the unit if it has been exposed to water,
moisture or any other liquids to prevent against
electric shock, explosion and/or injury to yourself
and damage to the unit. Do not use the unit if it has
been dropped or damaged in any way. Repairs to
electrical equipment should only be performed by
qualified staff. Improper repairs may place the user
to serious risk. Do not use the unit with wet hands.
Do not put objects into any of the openings. Keep
the unit free from dust, lint etc. Do not use this unit
for anything other than its intended use. Keep the
unit out of reach of small children. This product is
not a toy. Do not use chemical cleaning solvents to
clean. Do not open the device. For cleaning only use
soft and dry cloth.
Getting Started
Unpack the Bluetooth speaker & accessories.
Remove all packaging from the Bluetooth speaker.
Check if the box and accessories is not damaged.
Package content
Blackmore BB-860 Bluetooth Speaker, Instruction
Manual, Power adapter, 3.5mm Aux-cable
Display/Functions Panel
1. USB input port
2. Function LED indicator light (red)
3. Bluetooth indicator LED (blue)
4. AUX IN input port
5. Button I<< Previous song
6. Mode button (M): Toggle between the
different functions / Pause a song
7. Button >>I : Next song/Bluetooth pairing
and disconnection by longer push
8. Treble control knob
9. Bass control knob
10. Volume control knob
11. Switch (ON/OFF)
Power Supply
Insert the DC plug of the AC adapter into the DC jack
at the back of the unit. Plug the AC adapter to a
power outlet. Make sure the voltage is compatible.
Put ON/OFF switch to ON position. The red LED
indicator will be on, and the system will turn on.
When you have finished using the system, turn off
the unit by switching the ON/OFF switch to OFF
position. The Power LED will go off. Unplug the AC
adapter from the mains when not in use.
General operations
Bluetooth operation (BT):
Put the ON/OFF SWITCH lever to ON position, The
POWER ON LED indication will be on. The Bluetooth
LED indicator at the left side of the AUX input will
start flashing.
Set up the Bluetooth function at your external device
(e.g. your smartphone). Your external device should
show you a list of available Bluetooth Transmitters in
your close surrounding. Please select the pairing
name “Blackmore BB-860” and confirm in your list.
Once the pairing is successful, you will hear a signal
sound and the Blue LED light on the Blackmore BB860 will be constantly on (no flashing anymore). To
disconnect the BT pairing, please press Button
“pair” for 2-3 sec, or use the disconnect function on
your external device (smartphone)
The next time you turn on the Blackmore BB-860, it
will automatically connect to the last Bluetooth
playback device connected. If your Bluetooth does
not automatically reconnect to the device, you will
have to re-establish the connection to your
Bluetooth device manually.
If you use a smart-phone as your Bluetooth playback
device, the audio file will be muted when
there is an incoming phone call.
Acceptance/termination of the call is carried out via
the smartphone.
After finishing the call, the playback will be
automatically continued.
Make sure the AUX-IN jack is unplugged while you
intend to use the Bluetooth function.
AUX input operation (plug in cable)
This unit provides an auxiliary audio signal input jack
for connecting external audio devices like MP3
players and CD players, so you can listen to your
external source through the speakers of this system.
Use an audio cable with one 3.5 mm stereo
connection on each end of the cable. Plug one end
into the AUX-IN jack on the main unit and the other
end to the lineout jack of audio device. The small
Blue LED is flashing. Once the audio cable is plugged
into AUX-IN jack, please press for 2-3 Seconds the
button “M”. The blue LED indicator will be on
constantly. Switch ON the AUX unit (e.g. your
smartphone). The volume level can be controlled
through the main unit. Operate all the functions on
the auxiliary device as usual. If you wish to end the
Aux cable connection/function, please make sure to
press button “M” again to leave the AUX Modus.
Then the Bluetooth transmitter is again on standby
and the Bluetooth Function can be used.
USB Operation
Switch on the BB-860. Insert the USB pen-drive into
the USB port , the player will start automatically
playing the tracks on the USB device. Press the I<< or
>>I buttons to choose your desired track. Press the
>II button to pause or play the track. SWITCH Power
button to OFF to turn off the unit when you are
done. Make sure the Aux-In jack is unplugged.
The USB-MP3 player has a memory function. When
reinserting the same USB pen-drive, it will resume
the track playing from the last time. This unit is
equipped with a USB port that can accept and play
MP3 files stored on standard USB flash drives
(compatible with USB version 2.0) up to 32 GB.
Bass & Treble adjustments
In order to improve the Audio quality to your
personal audiophile taste, the BB-860 is equipped
with 2 rotary buttons at the function panel.
Turn the TREBLE knob clockwise to increase the high
frequencies, or counter-clockwise to reduce them.
Turn the BASS control knob clockwise to increase the
bass sounds, or counter-clockwise to decrease the
bass.
Technical data
Bluetooth specification
V5.0+BR+EDR+BL
E
Bluetooth Frequency
2402-2480 MHz
BT operating distance
Up to 10 m (no
walls)
Speaker power
2*30 Watts (RMS)
Bluetooth transmission
Power
<20mW
DC Input
DC 18V/2.5A
Page 2
Detailed warning notes
Be sure to follow the basic precautions described
below to avoid the risk of serious injury or even fatal
accidents, electric shock, short circuits, damage, fire
or other hazards. These precautions include, but are
not limited to, the following:
Mains connection/mains connection cable (for
devices with mains connection/mains adapter):
- Only use the correct mains voltage specified for the
device. The required voltage can be found on the
type plate of the device.
- Check the power plug at regular intervals and
remove any dust or dirt that may have accumulated.
dust or dirt that may have accumulated.
- Only use the mains cables/plugs supplied.
- Never install the power cord near heat sources
such as radiators, heat registers, or other apparatus
that produce heat.
Do not excessively bend or otherwise damage the
power cord, do not place heavy objects on top of it,
and do not place it in a location
and do not place it where anyone could step on it,
trip over it, or roll anything over it.
- When disconnecting the power plug from the unit
or power outlet, always pull on the plug itself and
never on the cord. Pulling on the cord may damage
it.
- Always unplug the unit from the wall outlet when
not in use for long periods of time or during lightning
storms.
Do not open:
- Do not attempt to open the unit or disassemble any
parts inside or modify them in any way.
alter them in any way. The device does not contain
any parts that could be serviced by the user. If the
device
does not seem to work properly, do not continue to
use it under any circumstances!
Danger due to water
- Make sure that the device does not get wet due to
rain, do not use it near water or under humid or wet
ambient conditions and also do not place any
containers with liquids on it, which could slosh out
and flow into openings.
- Never connect or disconnect the power plug with
wet hands.
Installation location:
- Never expose the unit to excessive dust,
vibrations, or extreme cold or heat (such as direct
sunlight, proximity to a heater, or daytime storage in
a closed vehicle) to avoid the possibility of warping
the control panel or damaging internal components.
- Do not place the unit in an unstable position where
it could accidentally fall over.
- Do not place the unit directly against a wall
(maintain a distance of at least 3 cm from the wall),
otherwise the unit may overheat due to insufficient
air circulation.
- Do not place naked flames, such as candles, on the
unit. An open flame could fall over and cause a fire.
Place the unit on a stable and horizontal surface.
Make sure that the unit cannot tip or fall over.
Mains connection and wiring
Connect the mains cable to the power supply. Only
use the mains voltage specified for the device (see
technical data).
Intellectual property
All specifications and appearances are subject to
change without notice. All information was correct
at time of printing. Musikhaus Kirstein GmbH does
not guarantee for the accuracy or completeness of
any description, photograph or statement contained
in this manual. Printed colours and specifications
may vary slightly from product
Kirstein GmbH products are only sold through
authorized dealers. Distributors and dealers are not
agents of Musikhaus Kirstein GmbH and have no
authority to bind Musikhaus Kirstein GmbH legally in
any way. This manual is protected by copyright. Any
copying or reprint, even in excerpts, is only allowed
with written consent of Musikhaus Kirstein GmbH.
The same applies to reproduction or copying of
images, even in altered form.
WEEE-Declaration
Your product is designed and manufactured with
materials and components of high quality, which are
recyclable and can be reused. The symbol means
that your product should be disposed of separately
from household waste when it reaches its end of life.
Please dispose of this equipment at your local
collection point or recycling center. Please help to
protect the environment in which we all live.
CE conformity
SIMPLIFIED EU DECLARATION OF CONFORMITY
Herewith Musikhaus Kirstein GmbH declares that the
device/radio unit [Bennet & Ross Blackmore Junior
BB-820] complies with the EU directive 2014/53/EU.
You can download the EC declaration of conformity
for this item under download link:
http://www.kirstein.de/docs/Konformitaetserklaeru
ng/CE_Konformitaetserklaerung_00048898.pdf
Musikhaus Kirstein GmbH
Bernbeurener Str. 11
86956 Schongau/Germany
www.kirstein.de
Version 07/2024
Page 3
Blackmore BB-860
ArtNr.: 00048898 (schwarz)
ArtNr.: 00067455 (beige/creme-weiß)
ArtNr.: 00067460 (rot)
Bitte lesen Sie diese Bedienungsanleitung und die
Sicherheitsanweisungen vor dem ersten Einschalten
sorgfältig durch.
Sicherheitshinweise (Bitte beachten!)
Setzen Sie das Gerät keinen Wärmequellen wie
Herd, Heizung oder direkter Sonneneinstrahlung aus.
Vermeiden Sie den Kontakt mit Feuchtigkeit sowie
Staub und Schmutz. Verwenden Sie das Gerät nicht
mehr wenn es offensichtlich beschädigt ist oder
herunter gefallen ist. Reparaturen dürfen nur von
Fachpersonal durchgeführt werden. Benutzen Sie
das Gerät nicht mit feuchten Händen, stecken Sie
keine Gegenstände (Nadeln, Kugelschreiber, etc.) in
die Öffnungen an Gehäuse/Stecker. Benutzen Sie
das Gerät nur wie in dieser Anleitung beschrieben.
Das Gerät ist kein Spielzeug, halten Sie es von
kleinen Kindern fern. Öffnen Sie das Gerät nicht. Zur
Reinigung verwenden Sie nur ein weiches, trockenes
und fuselfreies Tuch.
Erstes Einschalten
Nehmen Sie den BT-Lautsprecher aus der Packung
und entfernen Sie alle Verpackungsteile. Prüfen Sie
den Packungsinhalt auf Vollständigkeit und
eventuelle Beschädigungen.
Packungsinhalt
Blackmore BB-860 Bluetooth Lautsprecher,
Bedienungsanleitung, Netzteil und AUX Kabel
3.5mm
Bedienelemente
1. USB Abspielfunktion /Input USB Stick
2. LED Anzeige “ Gerät eingeschaltet” (rot)
3. Bluetooth Verbindungsanzeige (LED blau)
4. AUX IN Eingang
6. I<< Knopf : Song zurück
7. “M” Knopf : langes Drücken um AUX
Eingang zu aktivieren / kurzes Drücken für
Songwiedergabe pausieren
8. “Pair”-Knopf: kurzes Drücken für
Abspielen Nächster Song / längeres
Drücken für Bluetooth-Verbindung
trennen
9. Treble Drehregler (Höhenregelung)
10. Bass Drehregler (Tieftonregelung)
11. Volume Drehregler (Lautstärke)
12. Kippschalter Ein/Ausschaltung (On/OFF)
Einschalten des Produkts
Stecken Sie den DC-Stecker des Netzteils in die DCBuchse an der Rückseite des Gerätes. Schließen Sie
das Netzteil an eine Steckdose an. Stellen Sie sicher,
dass die Spannung kompatibel ist. Stellen Sie den ON
/ OFF-Schalter auf ON-Position auf der Oberseite
rechts am Gerätebedienfeld. Die rote LED-Anzeige
leuchtet, und das System schaltet sich ein. Schalten
Sie das Gerät aus, indem Sie den EIN / AUS-Schalter
auf OFF stellen.
Die Power-LED erlischt. Ziehen Sie den Netzadapter
aus der Steckdose, wenn er nicht benutzt wird.
Allgemeine Bedienung
Bluetooth
Vergewissern Sie sich, dass die AUX-IN-Buchse nicht
angeschlossen ist.
Bringen Sie den ON / OFF SWITCH-Kippschalter in die
ON-Position. Die rote POWER ON-LED leuchtet auf
und die blaue Bluetooth-LED-Anzeige links vom AUXEingang beginnt zu blinken.
Richten Sie die Bluetooth-Funktion an Ihrem
externen Gerät (z. B. Ihrem Smartphone) ein. Ihr
externes Gerät sollte Ihnen anschließend eine Liste
der verfügbaren Bluetooth-Sender in Ihrer direkten
Umgebung anzeigen. Bitte wählen Sie den PairingNamen „Blackmore BB-860“ und bestätigen Sie dies
in Ihrer Liste.
Sobald das Pairing erfolgreich ist, hören Sie einen
Signalton und die blaue LED am Blackmore BB-860
leuchtet konstant (kein Blinken mehr). Sie können
nun die Wiedergabe der Songs auf Ihrem externen
Gerät starten. Die Songsteuerung (vor oder zurück)
können Sie sowohl auf Ihrem externen Gerät
vornehmen als auch über die Tasten I<< oder >>I am
Blackmore BB-860. Um die BT-Kopplung zu trennen,
drücken Sie die Taste „Pair“ für 2-3 Sekunden oder
verwenden Sie die Funktion zum Trennen der
Verbindung auf Ihrem externen Gerät (Smartphone).
Beim nächsten Einschalten des Blackmore BB-860
wird automatisch eine Verbindung zum zuletzt
verbundenen Bluetooth-Wiedergabegerät
hergestellt. Wenn Ihre Bluetooth-Wiedergabe nicht
automatisch wieder mit dem Gerät verbunden wird,
sollten Sie die Verbindung zu Ihrem Bluetooth-Gerät
bitte nochmals manuell wiederherstellen.
Wenn Sie ein Smartphone als BluetoothWiedergabegerät verwenden, und währenddessen
ein Anruf eingeht, wird die Audiodatei automatisch
stummgeschaltet. Sie können dann in Ruhe
telefonieren.
Die Annahme / Beendigung des Anrufs erfolgt über
das Smartphone.
Nach Beendigung des Gesprächs wird die
Wiedergabe automatisch fortgesetzt.
AUX input
Dieses Gerät bietet eine zusätzliche AUXEingangsbuchse für den Anschluss externer
Audiogeräte wie MP3-Player und CD-Player, so dass
Sie Ihre externe Quelle über die Lautsprecher dieses
Systems hören können. Verwenden Sie ein
Audiokabel mit einem 3,5 mm Stereo-Anschluss an
beiden Enden des Kabels. Stecken Sie ein Ende in die
AUX-IN-Buchse am Lautsprecher und das andere
Ende an die Line-Out-Buchse des Audiogeräts.
Sobald das Audiokabel an die AUX-IN-Buchse
angeschlossen ist, drücken Sie den Knopf M für 2-3
sek. Die Blaue LED leuchtet nun konstant. Die
Lautstärke kann über das Hauptgerät gesteuert
werden. Betätigen Sie alle Funktionen auf dem
Audiogerät wie gewohnt. Stellen Sie sicher, dass Sie
die Taste „M“ erneut drücken 2-3 sek., um den
AUX-Modus zu verlassen. Dann ist der BluetoothSender wieder in Bereitschaft und die BluetoothFunktion kann verwendet werden.
USB-Abspielfunktion
Schalten Sie das Gerät ein. Stecken Sie den USB-Stick
in den USB-Port, der Player startet die Wiedergabe
der Titel auf dem USB-Gerät. Drücken Sie die Tasten
I<< oder >>I, um den gewünschten Titel
auszuwählen. Drücken Sie die Taste >II, um den Titel
anzuhalten oder abzuspielen.
Vergewissern Sie sich, dass das Aux-In-Kabel
ausgesteckt ist. Der USB-MP3-Player verfügt über
eine Speicherfunktion. Wenn Sie den gleichen USBStick wieder einstecken, spielt es den Titel vom
letzten Punkt wieder ab. Dieses Gerät ist kompatibel
mit USB Sticks bis zu einer Speicherkapazität von 32
GB (USB Version 2.0).
Bass & Höhen Einstellung / Klang
Um die Klangqualität zu verbessern gibt es zwei
Drehknöpfe auf dem Gerät.
Drehen Sie den TREBLE-Regler im Uhrzeigersinn, um
die Hochtonfrequenzen zu erhöhen, oder gegen den
Uhrzeigersinn, um die hohen Frequenzen zu
reduzieren. Drehen Sie den BASS-Regler im
Uhrzeigersinn, um die tiefen Frequenzen zu
erhöhen, oder gegen den Uhrzeigersinn, um den
Bass zu verringern.
Technische Daten
Bluetooth Daten
V5.0+BR+EDR+BL
E
Bluetooth Frequenz
2402-2480 MHz
BT Reichweite
Bis zu 10m (max.)
Leistung
2*30 Watts (RMS)
Bluetooth Sendeleistung
<20mW
Netzanschluss
DC 18V/2.5A
Page 4
Detaillierte Warnhinweise
Befolgen Sie unbedingt die nachfolgend
beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden
Verletzung oder sogar tödlicher Unfälle, von
elektrischen Schlägen, Kurzschlüssen,
Beschädigungen, Feuer oder sonstigen Gefahren zu
vermeiden. Zu diesen Vorsichtsmaßnahmen gehören
die folgenden Punkte, die jedoch keine
abschließende Aufzählung darstellen:
Netzanschluss/Netzanschlusskabel (bei Geräten mit
Netzanschluss/Netzadapter):
• Verwenden Sie ausschließlich die für das Gerät
vorgeschriebene richtige Netzspannung. Die
erforderliche Spannung finden Sie auf dem
Typenschild des Geräts.
• Prüfen Sie den Netzstecker bzw.
Kabelverbindungen in regelmäßigen Abständen und
entfernen Sie eventuell vorhandenen Staub oder
Schmutz, der sich angesammelt haben kann.
• Verwenden Sie ausschließlich die mitgelieferten
Ladekabel oder baugleiche Ersatzteile.
• Wenn Sie den Stecker aus dem Gerät oder der
Netzsteckdose abziehen, ziehen Sie stets am Stecker
selbst und niemals am Kabel. Wenn Sie am Kabel
ziehen, kann dieses beschädigt werden.
• Ziehen Sie stets den Netzstecker aus der
Netzsteckdose heraus, wenn das Gerät längere Zeit
nicht benutzt wird oder während eines Gewitters.
Öffnen verboten
• Versuchen Sie nicht, das Gerät zu öffnen oder Teile
im Innern zu zerlegen oder sie auf irgendeine Weise
zu verändern. Das Gerät enthält keine Teile, die vom
Benutzer gewartet werden könnten. Wenn das Gerät
nicht richtig zu funktionieren scheint, benutzen Sie
es auf keinen Fall weiter!
Gefahr durch Wasser
• Achten Sie darauf, dass das Gerät nicht durch
Regen nass wird, verwenden Sie es nicht in der Nähe
von Wasser oder unter feuchten oder nassen
Umgebungsbedingungen und stellen Sie auch keine
Behälter mit Flüssigkeiten darauf, die
herausschwappen und in Öffnungen hineinfließen
könnte.
• Schließen Sie den Netzstecker niemals mit nassen
Händen an oder ziehen Sie ihn heraus.
Aufstellort
• Setzen Sie das Gerät niemals übermäßigem Staub,
Vibrationen oder extremer Kälte oder Hitze aus
(etwa durch direkte Sonneneinstrahlung, die Nähe
einer Heizung oder Lagerung tagsüber in einem
geschlossenen Fahrzeug), um die Möglichkeit
auszuschließen, dass sich das Bedienfeld verzieht
oder Bauteile im Innern beschädigt werden.
• Stellen Sie das Gerät nicht an einer instabilen
Position ab, wo es versehentlich umstürzen könnte.
• Stellen Sie das Gerät nicht direkt an eine Wand
(halten Sie einen Abstand von mindestens 3 cm von
der Wand ein), da es andernfalls aufgrund
unzureichender Luftzirkulation zu einer Überhitzung
des Geräts kommen kann.
• Stellen Sie keine offenen Flammen, wie z.B. Kerzen,
auf dem Gerät ab. Eine offene Flamme könnte
umstürzen und einen Brand verursachen.
Stellen Sie die Anlage auf einen stabilen und
waagrechten Untergrund. Achten Sie darauf, dass
die Anlage nicht kippen oder umfallen kann
Netzanschluss und Verkabelung
Verbinden Sie das Netzkabel mit der
Stromversorgung. Verwenden Sie nur die für das
Gerät spezifizierte Netzspannung (siehe techn.
Daten).
Copyright
Technische Änderungen und Änderungen im
Erscheinungsbild vorbehalten. Alle Angaben
entsprechen dem Stand bei Drucklegung. Für die
Richtigkeit und Vollständigkeit der enthaltenen
Beschreibungen, Abbildungen und Angaben
übernimmt Musikhaus Kirstein GmbH keinerlei
Gewähr. Abgebildete Farben und Spezifikationen
können geringfügig vom Produkt abweichen.
Musikhaus Kirstein GmbH - Produkte sind nur über
autorisierte Händler erhältlich. Distributoren und
Händler sind keine Handlungsbevollmächtigten von
Musikhaus Kirstein GmbH und haben keinerlei
Befugnis, die Musikhaus Kirstein GmbH in
irgendeiner Weise, sei es ausdrücklich oder durch
schlüssiges Handeln, rechtlich zu binden. Diese
Bedienungsanleitung ist urheberrechtlich geschützt.
Jede Vervielfältigung, bzw. jeder Nachdruck, auch
auszugsweise, und jede Wiedergabe der
Abbildungen, auch in verändertem Zustand, ist nur
mit schriftlicher Zustimmung der Firma Musikhaus
Kirstein GmbH gestattet.
WEE-Erklärung Entsorgung
Ihr Produkt wurde mit hochwertigen Materialien und
Komponenten entworfen und hergestellt, die
recycelbar sind und wiederverwendet werden
können. Dieses Symbol bedeutet, dass elektrische
und elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt entsorgt
werden müssen. Bitte entsorgen Sie dieses Gerät bei
Ihrer örtlichen kommunalen Sammelstelle oder im
Recycling Center. Bitte helfen Sie mit, die Umwelt, in
der wir leben, zu erhalten.
CE Konformität
VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Musikhaus Kirstein GmbH, dass der
Funkanlagentyp [BB-860] der Richtlinie 2014/53/EU
entspricht. Der vollständige Text der EUKonformitätserklärung ist unter der folgenden
Internetadresse verfügbar:
http://www.kirstein.de/docs/Konformitaetserklaeru
ng/CE_Konformitaetserklaerung_00048898.pdf
Musikhaus Kirstein GmbH
Bernbeurener Str. 11
86956 Schongau/Germany
www.kirstein.de
Version 07/2024
Loading...
