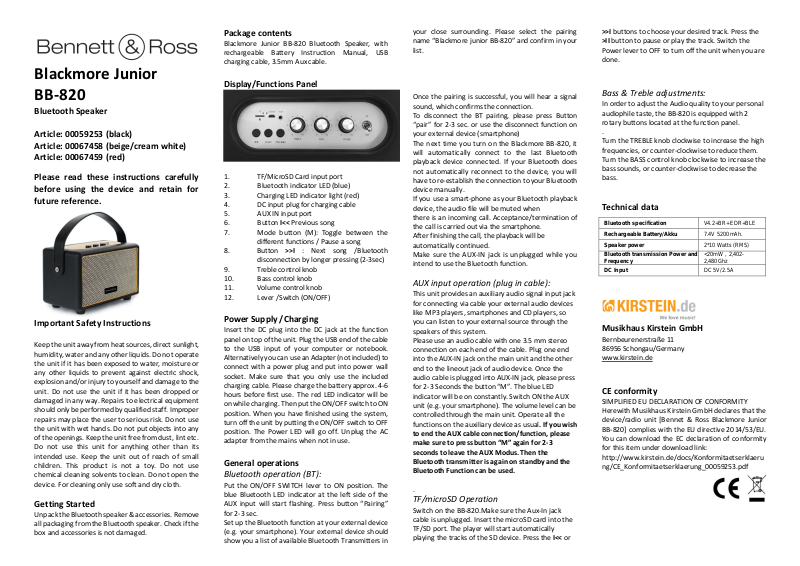

Page 1
Blackmore Junior
BB-820
Bluetooth Speaker
Article: 00059253 (black)
Article: 00067458 (beige/cream white)
Article: 00067459 (red)
Please read these instructions carefully
before using the device and retain for
future reference.
Important Safety Instructions
Keep the unit away from heat sources, direct sunlight,
humidity, water and any other liquids. Do not operate
the unit if it has been exposed to water, moisture or
any other liquids to prevent against electric shock,
explosion and/or injury to yourself and damage to the
unit. Do not use the unit if it has been dropped or
damaged in any way. Repairs to electrical equipment
should only be performed by qualified staff. Improper
repairs may place the user to serious risk. Do not use
the unit with wet hands. Do not put objects into any
of the openings. Keep the unit free from dust, lint etc.
Do not use this unit for anything other than its
intended use. Keep the unit out of reach of small
children. This product is not a toy. Do not use
chemical cleaning solvents to clean. Do not open the
device. For cleaning only use soft and dry cloth.
Getting Started
Unpack the Bluetooth speaker & accessories. Remove
all packaging from the Bluetooth speaker. Check if the
box and accessories is not damaged.
Package contents
Blackmore Junior BB-820 Bluetooth Speaker, with
rechargeable Battery Instruction Manual, USB
charging cable, 3.5mm Aux cable.
Display/Functions Panel
1. TF/MicroSD Card input port
2. Bluetooth indicator LED (blue)
3. Charging LED indicator light (red)
4. DC input plug for charging cable
5. AUX IN input port
6. Button I<< Previous song
7. Mode button (M): Toggle between the
different functions / Pause a song
8. Button >>I : Next song /Bluetooth
disconnection by longer pressing (2-3sec)
9. Treble control knob
10. Bass control knob
11. Volume control knob
12. Lever /Switch (ON/OFF)
Power Supply /Charging
Insert the DC plug into the DC jack at the function
panel on top of the unit. Plug the USB end of the cable
to the USB input of your computer or notebook.
Alternatively you can use an Adapter (not included) to
connect with a power plug and put into power wall
socket. Make sure that you only use the included
charging cable. Please charge the battery approx. 4-6
hours before first use. The red LED indicator will be
on while charging. Then put the ON/OFF switch to ON
position. When you have finished using the system,
turn off the unit by putting the ON/OFF switch to OFF
position. The Power LED will go off. Unplug the AC
adapter from the mains when not in use.
General operations
Bluetooth operation (BT):
Put the ON/OFF SWITCH lever to ON position. The
blue Bluetooth LED indicator at the left side of the
AUX input will start flashing. Press button “Pairing”
for 2-3 sec.
Set up the Bluetooth function at your external device
(e.g. your smartphone). Your external device should
show you a list of available Bluetooth Transmitters in
your close surrounding. Please select the pairing
name “Blackmore junior BB-820” and confirm in your
list.
Once the pairing is successful, you will hear a signal
sound, which confirms the connection.
To disconnect the BT pairing, please press Button
“pair” for 2-3 sec. or use the disconnect function on
your external device (smartphone)
The next time you turn on the Blackmore BB-820, it
will automatically connect to the last Bluetooth
playback device connected. If your Bluetooth does
not automatically reconnect to the device, you will
have to re-establish the connection to your Bluetooth
device manually.
If you use a smart-phone as your Bluetooth playback
device, the audio file will be muted when
there is an incoming call. Acceptance/termination of
the call is carried out via the smartphone.
After finishing the call, the playback will be
automatically continued.
Make sure the AUX-IN jack is unplugged while you
intend to use the Bluetooth function.
AUX input operation (plug in cable):
This unit provides an auxiliary audio signal input jack
for connecting via cable your external audio devices
like MP3 players, smartphones and CD players, so
you can listen to your external source through the
speakers of this system.
Please use an audio cable with one 3.5 mm stereo
connection on each end of the cable. Plug one end
into the AUX-IN jack on the main unit and the other
end to the lineout jack of audio device. Once the
audio cable is plugged into AUX-IN jack, please press
for 2-3 Seconds the button “M”. The blue LED
indicator will be on constantly. Switch ON the AUX
unit (e.g. your smartphone). The volume level can be
controlled through the main unit. Operate all the
functions on the auxiliary device as usual. If you wish
to end the AUX cable connection/function, please
make sure to press button “M” again for 2-3
seconds to leave the AUX Modus. Then the
Bluetooth transmitter is again on standby and the
Bluetooth Function can be used.
.
TF/microSD Operation
Switch on the BB-820.Make sure the Aux-In jack
cable is unplugged. Insert the microSD card into the
TF/SD port. The player will start automatically
playing the tracks of the SD device. Press the I<< or
>>I buttons to choose your desired track. Press the
>II button to pause or play the track. Switch the
Power lever to OFF to turn off the unit when you are
done.
Bass & Treble adjustments:
In order to adjust the Audio quality to your personal
audiophile taste, the BB-820 is equipped with 2
rotary buttons located at the function panel.
.
Turn the TREBLE knob clockwise to increase the high
frequencies, or counter-clockwise to reduce them.
Turn the BASS control knob clockwise to increase the
bass sounds, or counter-clockwise to decrease the
bass.
Technical data
Musikhaus Kirstein GmbH
Bernbeurenerstraße 11
86956 Schongau/Germany
www.kirstein.de
CE conformity
SIMPLIFIED EU DECLARATION OF CONFORMITY
Herewith Musikhaus Kirstein GmbH declares that the
device/radio unit [Bennet & Ross Blackmore Junior
BB-820] complies with the EU directive 2014/53/EU.
You can download the EC declaration of conformity
for this item under download link:
http://www.kirstein.de/docs/Konformitaetserklaeru
ng/CE_Konformitaetserklaerung_00059253.pdf
Bluetooth specification
V4.2+BR+EDR+BLE
Rechargeable Battery/Akku
7.4V 5200mAh.
Speaker power
2*10 Watts (RMS)
Bluetooth transmission Power and
Frequency
<20mW , 2,4022,480Ghz
DC Input
DC 5V/2.5A
Page 2
Blackmore Junior
BB-820
Bluetooth Speaker Version 2019
Artikelnr.: 00059253 (schwarz)
Artikelnr.: 00067458 (beige/creme-weiß)
Artikelnr.: 00067549 (rot)
Bitte lesen Sie diese Bedienungsanleitung
und die Sicherheitsanweisungen vor dem
ersten Einschalten sorgfältig durch.
Sicherheitshinweise (Bitte beachten!)
Setzen Sie das Gerät keinen Wärmequellen wie Herd,
Heizung oder direkter Sonneneinstrahlung aus.
Vermeiden Sie den Kontakt mit Feuchtigkeit sowie
Staub und Schmutz. Verwenden Sie das Gerät nicht
mehr wenn es offensichtlich beschädigt ist oder
heruntergefallen ist. Reparaturen dürfen nur von
Fachpersonal durchgeführt werden. Benutzen Sie das
Gerät nicht mit feuchten Händen, stecken Sie keine
Gegenstände (Nadeln, Kugelschreiber, etc.) in die
Öffnungen an Gehäuse/Stecker. Benutzen Sie das
Gerät nur wie in dieser Anleitung beschrieben. Das
Gerät ist kein Spielzeug, halten Sie es von kleinen
Kindern fern. Öffnen Sie das Gerät nicht. Zur
Reinigung verwenden Sie nur ein weiches, trockenes
und fuselfreies Tuch.
Erstes Einschalten
Nehmen Sie den BT-Lautsprecher aus der Packung
und entfernen Sie alle Verpackungsteile. Prüfen Sie
den Packungsinhalt auf Vollständigkeit und
eventuelle Beschädigungen.
Packungsinhalt
Zum Lieferumfang gehören der BB-820 Bluetooth
Lautsprecher, sowie Bedienungsanleitung, USBLadekabel und AUX Kabel (Klinke 3.5mm)
Bedienelemente
1. TF/microSD Abspielfunktion/Eingang
2. Bluetooth Verbindungsanzeige (LED blau)
3. LED Anzeige “ Geräteakku lädt” (rot)
4. Eingang DC Ladekabel
5. AUX IN Eingang
6. I<< Knopf : Song zurück
7. “M” Knopf : langes Drücken um AUX
Eingang zu aktivieren / kurzes Drücken für
Songwiedergabe pausieren
8. “Pair”-Knopf / >>I kurzes Drücken für
Abspielen Nächster Song / längeres
Drücken für Bluetooth-Verbindung
trennen
9. Treble Drehregler (Höhenregelung)
10. Bass Drehregler (Tieftonregelung)
11. Volume Drehregler (Lautstärke)
12. Kippschalter Ein/Ausschaltung (On/OFF)
Einschalten des Produkts
Stecken Sie den DC-Stecker des Ladekabels in die DCBuchse am Bedienfeld des Gerätes. Schließen Sie das
USB-Ende des Ladekabels an die USB Buchse Ihres
PC’s oder Notebooks bzw. einen passenden
Steckdosenadapter (nicht im Lieferumfang
enthalten). Stellen Sie sicher, dass die Spannung
kompatibel ist. Bitte laden Sie den Akku zunächst ca.
4-6 h auf, bevor Sie den Lautsprecher zum ersten Mal
nutzen.
Stellen Sie anschließend den ON / OFF-Kippschalter
auf die ON-Position auf der Oberseite rechts am
Gerätebedienfeld. Die kleine Blaue LED beginnt zu
blinken.
Nach der Nutzung, schalten Sie das Gerät aus, indem
Sie den EIN / AUS-Kippschalter auf OFF stellen.
Die blaue LED erlischt
Das Gerät kann mobil mit geladenem Akku je nach
Nutzung ca. 10 Std. kabellosen Musikgenuss bieten.
Allgemeine Bedienung
Bluetooth (BT)
Vergewissern Sie sich vor der BT-Nutzung, dass an die
AUX-IN-Buchse kein Klinkenkabel angeschlossen ist.
Bringen Sie den ON / OFF SWITCH-Kippschalter in die
ON-Position. Die blaue Bluetooth-LED-Anzeige links
vom AUX-Eingang beginnt zu blinken.
Richten Sie die Bluetooth-Funktion an Ihrem externen
Gerät (z. B. Ihrem Smartphone) ein. Ihr externes Gerät
sollte Ihnen anschließend eine Liste der verfügbaren
Bluetooth-Sender in Ihrer direkten Umgebung
anzeigen. Bitte wählen Sie den Pairing-Namen
„Blackmore Junior BB-820“ und bestätigen Sie dies in
Ihrer Liste.
Sobald das Pairing erfolgreich ist, hören Sie einen
Signalton. Sie können nun die Wiedergabe der Songs
auf Ihrem externen Gerät starten. Die Songsteuerung
(vor oder zurück) können Sie sowohl auf Ihrem
externen Gerät vornehmen als auch über die Tasten
I<< oder >>I am Blackmore BB-820. Um die BT-
Kopplung zu trennen, drücken Sie die Taste „Pair“ für
2-3 Sekunden oder verwenden Sie die Funktion zum
Trennen der Verbindung auf Ihrem externen Gerät
(Smartphone).
Beim nächsten Einschalten des Blackmore Junior BB820 wird automatisch eine Verbindung zum zuletzt
verbundenen Bluetooth-Wiedergabegerät
hergestellt. Wenn Ihre Bluetooth-Wiedergabe nicht
automatisch wieder mit dem Gerät verbunden wird,
sollten Sie die Verbindung zu Ihrem Bluetooth-Gerät
bitte nochmals manuell wiederherstellen.
Wenn Sie ein Smartphone als BluetoothWiedergabegerät verwenden, und währenddessen
ein Anruf eingeht, wird die Audiodatei automatisch
stummgeschaltet. Sie können dann in Ruhe
telefonieren.
Die Annahme / Beendigung des Anrufs erfolgt über
das Smartphone. Nach Beendigung des Gesprächs
wird die Wiedergabe automatisch fortgesetzt.
AUX input
Dieses Gerät verfügt über eine zusätzliche
Audiosignal-Eingangsbuchse für den Anschluss
externer Audiogeräte wie MP3-Player, Smartphones
und CD-Player über ein Kabel, sodass Sie Ihre externe
Quelle über die Lautsprecher dieses Systems hören
können.
Bitte verwenden Sie ein Audiokabel mit einem 3,5mm-Stereoanschluss an jedem Ende des Kabels.
Schließen Sie ein Ende an die AUX-IN-Buchse am
Hauptgerät und das andere Ende an die Line-OutBuchse des Audiogeräts an. Wenn das Audiokabel an
die AUX-IN-Buchse angeschlossen ist, drücken Sie
bitte die Taste "M" für 2-3 Sekunden. Die blaue LEDAnzeige leuchtet konstant. Schalten Sie das AUXGerät (z. B. Ihr Smartphone) ein. Der Lautstärkepegel
kann über das Hauptgerät gesteuert werden.
Bedienen Sie alle Funktionen des externen Gerätes
wie gewohnt. Wenn Sie die AUX-Kabelverbindung / -
funktion beenden möchten, müssen Sie die Taste
„M“ erneut 2-3 Sekunden lang drücken, um den
AUX-Modus zu verlassen. Dann ist der BluetoothSender wieder im Standby-Modus und die
Bluetooth-Funktion kann anstatt der AUX Funktion
verwendet werden.
MicroSD-Slot zur Wiedergabe von MP3Dateien
Schalten Sie das Gerät ein. Stecken Sie die MicroSD in
den Port, der Player startet die Wiedergabe der Titel
auf dem Gerät. Drücken Sie die Tasten I<< oder >>I,
um den gewünschten Titel auszuwählen. Drücken Sie
die Taste >II, um den Titel anzuhalten oder
abzuspielen. Vergewissern Sie sich vor dem Nutzen
der Funktion, dass das Aux-In-Kabel ausgesteckt ist.
Bass & Höhen Einstellung / Klang
Um die Klangqualität zu verbessern gibt es zwei
Drehknöpfe auf dem Gerät. Drehen Sie den TREBLERegler im Uhrzeigersinn, um die Hochtonfrequenzen
zu erhöhen, oder gegen den Uhrzeigersinn, um die
hohen Frequenzen zu reduzieren. Drehen Sie den
BASS-Regler im Uhrzeigersinn, um die tiefen
Frequenzen zu erhöhen, oder gegen den
Uhrzeigersinn, um den Bass zu verringern.
Technische Daten
Musikhaus Kirstein GmbH
Bernbeurenerstraße 11
86956 Schongau/Germany
www.kirstein.de
CE Konformität
VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Musikhaus Kirstein GmbH, dass der
Funkanlagentyp [Bennet& Ross Blackmore Junior BB820] der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter derfolgenden Internetadresse verfügbar:
http://www.kirstein.de/docs/Konformitaetserklaeru
ng/CE_Konformitaetserklaerung_00059253.pdf
Bluetooth specification
V4.2+BR+EDR+BLE
Rechargeable Battery/Akku
7.4V 5200mAh.
Speaker power
2*10 Watts (RMS)
Bluetooth Sendeleistung und
Frequenz
<20mW, 2,4022,480GHz
DC Input
DC 5V/2.5A
Page 3
Detaillierte Warnhinweise
Befolgen Sie unbedingt die nachfolgend
beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden
Verletzung oder sogar tödlicher Unfälle, von
elektrischen Schlägen, Kurzschlüssen,
Beschädigungen, Feuer oder sonstigen Gefahren zu
vermeiden. Zu diesen Vorsichtsmaßnahmen
gehören die folgenden Punkte, die jedoch keine
abschließende Aufzählung darstellen:
Netzanschluss/Netzanschlusskabel (bei Geräten mit
Netzanschluss/Netzadapter):
• Verwenden Sie ausschließlich die für das Gerät
vorgeschriebene richtige Netzspannung. Die
erforderliche Spannung finden Sie auf dem
Typenschild des Geräts.
• Prüfen Sie den Netzstecker bzw. Kabelverbindungen
in regelmäßigen Abständen und entfernen Sie
eventuell vorhandenen Staub oder Schmutz, der sich
angesammelt haben kann.
• Verwenden Sie ausschließlich die mitgelieferten
Ladekabel oder baugleiche Ersatzteile.
• Wenn Sie den Stecker aus dem Gerät oder der
Netzsteckdose abziehen, ziehen Sie stets am Stecker
selbst und niemals am Kabel. Wenn Sie am Kabel
ziehen, kann dieses beschädigt werden.
• Ziehen Sie stets den Netzstecker aus der
Netzsteckdose heraus, wenn das Gerät längere Zeit
nicht benutzt wird oder während eines Gewitters.
Öffnen verboten:
• Versuchen Sie nicht, das Gerät zu öffnen oder Teile
im Innern zu zerlegen oder sie auf irgendeine Weise
zu verändern. Das Gerät enthält keine Teile, die vom
Benutzer gewartet werden könnten. Wenn das Gerät
nicht richtig zu funktionieren scheint, benutzen Sie es
auf keinen Fall weiter!
Gefahr durch Wasser:
• Achten Sie darauf, dass das Gerät nicht durch Regen
nass wird, verwenden Sie es nicht in der Nähe von
Wasser oder unter feuchten oder nassen
Umgebungsbedingungen und stellen Sie auch keine
Behälter mit Flüssigkeiten darauf, die
herausschwappen und in Öffnungen hineinfließen
könnte.
• Schließen Sie den Netzstecker niemals mit nassen
Händen an oder ziehen Sie ihn heraus.
Aufstellort:
• Setzen Sie das Gerät niemals übermäßigem Staub,
Vibrationen oder extremer Kälte oder Hitze aus (etwa
durch direkte Sonneneinstrahlung, die Nähe einer
Heizung oder Lagerung tagsüber in einem
geschlossenen Fahrzeug), um die Möglichkeit
auszuschließen, dass sich das Bedienfeld verzieht
oder Bauteile im Innern beschädigt werden.
• Stellen Sie das Gerät nicht an einer instabilen
Position ab, wo es versehentlich umstürzen könnte.
• Stellen Sie das Gerät nicht direkt an eine Wand
(halten Sie einen Abstand von mindestens 3 cm von
der Wand ein), da es andernfalls aufgrund
unzureichender Luftzirkulation zu einer Überhitzung
des Geräts kommen kann.
• Stellen Sie keine offenen Flammen, wie z.B. Kerzen,
auf dem Gerät ab. Eine offene Flamme könnte
umstürzen und einen Brand verursachen.
Stellen Sie die Anlage auf einen stabilen und
waagrechten Untergrund. Achten Sie darauf, dass die
Anlage nicht kippen oder umfallen kann
WEE-Erklärung Entsorgung
Ihr Produkt wurde mit hochwertigen Materialien und
Komponenten entworfen und hergestellt, die
recycelbar sind und wiederverwendet werden
können. Dieses Symbol bedeutet, dass elektrische
und elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt entsorgt
werden müssen. Bitte entsorgen Sie dieses Gerät bei
Ihrer örtlichen kommunalen Sammelstelle oder im
Recycling Center. Bitte helfen Sie mit, die Umwelt, in
der wir leben, zu erhalten.
WEEE-Declaration
Your product is designed and manufactured with
materials and components of high quality, which are
recyclable and can be reused. The symbol means that
your product should be disposed of separately from
household waste when it reaches its end of life.
Please dispose of this equipment at your local
collection point or recycling center. Please help to
protect the environment in which we all live.
Intellectual property /Copyright
All specifications and appearances are subject to
change without notice. All information was correct
at time of printing. Musikhaus Kirstein GmbH does
not guarantee for the accuracy or completeness of
any description, photograph or statement contained
in this manual. Printed colours and specifications
may vary slightly from product. Products from
Musikhaus Kirstein GmbH products are only sold
through authorized dealers. Distributors and dealers
are not agents of Musikhaus Kirstein GmbH and have
no authority to bind Musikhaus Kirstein GmbH
legally in any way. This manual is protected by
copyright. Any copying or reprint, even in excerpts, is
only allowed with written consent of Musikhaus
Kirstein GmbH. The same applies to reproduction or
copying of images, even in altered form.
Technische Änderungen und Änderungen im
Erscheinungsbild vorbehalten. Alle Angaben
entsprechen dem Stand bei Drucklegung. Für die
Richtigkeit und Vollständigkeit der enthaltenen
Beschreibungen, Abbildungen und Angaben
übernimmt Musikhaus Kirstein GmbH keinerlei
Gewähr. Abgebildete Farben und Spezifikationen
können geringfügig vom Produkt abweichen.
Musikhaus Kirstein GmbH - Produkte sind nur über
autorisierte Händler erhältlich. Distributoren und
Händler sind keine Handlungsbevollmächtigten von
Musikhaus Kirstein GmbH und haben keinerlei
Befugnis, die Musikhaus Kirstein GmbH in irgendeiner
Weise, sei es ausdrücklich oder durch schlüssiges
Handeln, rechtlich zu binden. Diese
Bedienungsanleitung ist urheberrechtlich geschützt.
Jede Vervielfältigung, bzw. jeder Nachdruck, auch
auszugsweise, und jede Wiedergabe der
Abbildungen, auch in verändertem Zustand, ist nur
mit schriftlicher Zustimmung der Firma Musikhaus
Kirstein GmbH gestattet.
Loading...
