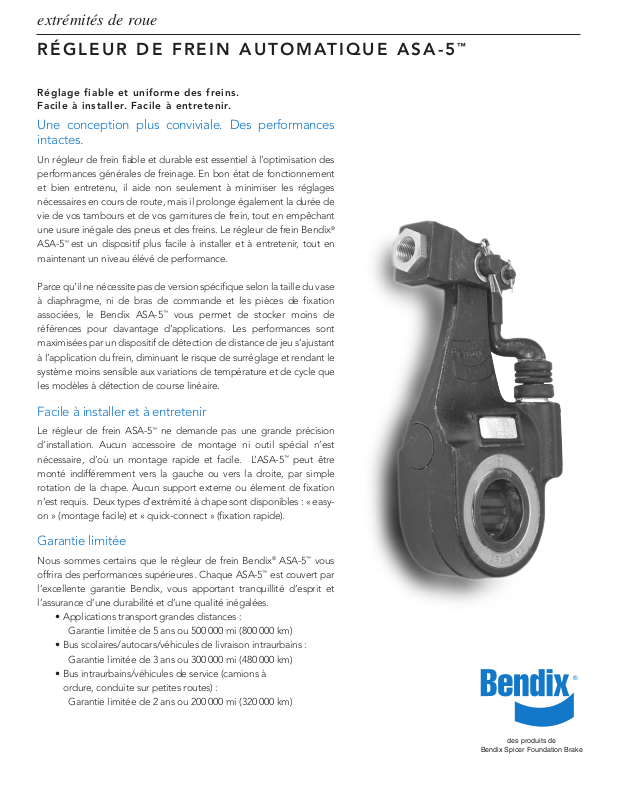

RÉGLEUR DE FREIN AUTOMATIQUE ASA-5
™
Réglage fiable et uniforme des freins.
Facile à installer. Facile à entretenir.
Une conception plus conviviale. Des performances
intactes.
Un régleur de frein fiable et durable est essentiel à l’optimisation des
performances générales de freinage. En bon état de fonctionnement
et bien entretenu, il aide non seulement à minimiser les réglages
nécessaires en cours de route, mais il prolonge également la durée de
vie de vos tambours et de vos garnitures de frein, tout en empêchant
une usure inégale des pneus et des freins. Le régleur de frein Bendix
®
ASA-5™ est un dispositif plus facile à installer et à entretenir, tout en
maintenant un niveau élévé de performance.
Parce qu’il ne nécessite pas de version spécifique selon la taille du vase
à diaphragme, ni de bras de commande et les pièces de fixation
associées, le Bendix ASA-5™vous permet de stocker moins de
références pour davantage d’applications. Les performances sont
maximisées par un dispositif de détection de distance de jeu s’ajustant
à l’application du frein, diminuant le risque de surréglage et rendant le
système moins sensible aux variations de température et de cycle que
les modèles à détection de course linéaire.
Facile à installer et à entretenir
Le régleur de frein ASA-5™ne demande pas une grande précision
d’installation. Aucun accessoire de montage ni outil spécial n’est
nécessaire, d’où un montage rapide et facile. L’ASA-5™peut être
monté indifféremment vers la gauche ou vers la droite, par simple
rotation de la chape. Aucun support externe ou élement de fixation
n’est requis. Deux types d’extrémité à chape sont disponibles : « easyon » (montage facile) et « quick-connect » (fixation rapide).
Garantie limitée
Nous sommes certains que le régleur de frein Bendix®ASA-5™vous
offrira des performances supérieures. Chaque ASA-5
™
est couvert par
l’excellente garantie Bendix, vous apportant tranquillité d’esprit et
l’assurance d’une durabilité et d’une qualité inégalées.
• Applications transport grandes distances :
Garantie limitée de 5 ans ou 500 000 mi (800 000 km)
• Bus scolaires/autocars/véhicules de livraison intraurbains :
Garantie limitée de 3 ans ou 300 000 mi (480 000 km)
• Bus intraurbains/véhicules de service (camions à
ordure, conduite sur petites routes) :
Garantie limitée de 2 ans ou 200 000 mi (320 000 km)
®
des produits de
Bendix Spicer Foundation Brake
065162 5 po 1/2-20 5/8 po 292756 107160 107163
065163 5 1/2 po 5/8-18 5/8 po 291452 107160 107164
065164 5 1/2 po 1/2-20 Droit 292756 107158 107164
065244 5 1/2” 1/2-20 5/8 po 292756 107160 107164
801351 5 1/2 po 5/8-18 Droit 291452 107158 107164
801359 5 po 5/8-18 5/8 po 291452 107160 107163
065166 5 po 1/2-20 5/8 po 292756 107160 107163
065167 5 1/2 po 5/8-18 Droit 291452 107158 107164
065274 5 1/2 po 1/2-20 Droit 292756 107158 107164
065306* 5 1/2 po 1/2-20 5/8 po 292756 107160 107164
065335* 5 1/2 po 1/2-20 Droit 292756 107160 107164
065403* 5 1/2 po 5/8-18 Droit 291452 107158 107164
801357 5 po 5/8-18 5/8 po 291452 107160 107163
065168 5 po 1/2-20 Droit 292756 107158 107163
065169 5 1/2 po 1/2-20 5/8 po 292756 107160 107164
065170 5 1/2 po 5/8-18 Droit 291452 107158 107164
065172 6 po 5/8-18 Droit 291452 107158 107165
065344* 6 po 5/8-18 Droit 291452 107158 107165
065488* 5 1/2 po 5/8-18 5/8 po 291452 107160 107164
065508* 5 po 5/8-18 Droit 291452 107158 107163
065700* 5 1/2 po 5/8-18 Droit 291452 107158 107164
801352 5 po 5/8-18 Droit 291452 107158 107163
801353 5 1/2 po 1/2-20 Droit 292756 107158 107164
801358 5 1/2 po 5/8-18 5/8 po 291452 107160 107164
0651735 5 po 1/2-20 Droit 292756 107158 107163
065174 5 1/2 po 5/8-18 Droit 291452 107158 107164
065175* 6 po 5/8-18 Droit 291452 107158 107165
065176 6 po 5/8-18 Droit 291452 107158 107165
065221* 5 1/2 po 1/2-20 Droit 292756 107158 107164
065245* 5 1/2 po 1/2-20 5/8 po 292756 107160 107164
065247* 5 1/2 po 5/8-18 Droit 291452 107158 107164
065276* 6 po 1/2-20 5/8 po 292756 107160 107165
801354 5 po 5/8-18 Droit 291452 107158 107163
801355 5 1/2 po 1/2-20 Droit 292756 107158 107164
801356* 6 po 1/2-20 Droit 292756 107158 107165
065177 6 po 5/8-18 Droit 291452 107158 107165
065178 5 1/2 po 5/8-18 Droit 291452 107158 107164
065179* 6 po 5/8-18 Droit 291452 107158 107165
065182* 5 1/2 po 5/8-18 Droit 291452 107158 107164
Cannelure 1 1/4 po-24
Cannelure 1 5/8 po-37
Cannelure 1 1/2 po-28
Cannelure 1 1/2 po-10C
extrémités de roue
*La roue à vis sans fin comprend un canal de lubrification.
Les chapes « Easy-on » sont standard sur les régleurs de frein de base ASA-5™, mais les modèles plus
anciens peuvent comporter une chape de type « Quick-connect ». Si vous avez besoin d’une chape
« Quick-connect », vous devez l’acheter séparément et l’installer vous-même.
Sauf mention du contraire, tous les régleurs de frein ASA-5™sont fournis avec un graisseur de 45°.
ASA-5
™
RÉFÉRENCE
D’ASSEM-
BLAGE
LONGUEUR
DU BRAS
FILETAGE
ADAPTA-
TEUR
DÉCALAGE
DE CHAPE
ADAPTATEUR
CHAPE
POUSSOIR
PIÈCES/KITS DE RECHANGE
Cannelure 1 1/4 po-10C
RÉFÉRENCES DE PIÈCES DE
RECHANGE
KIT CHAPE
DÉCALÉE
« EASY-ON »
107160
KIT CHAPE
DROITE
« EASY-ON »
107158
Adaptateur
standard
Kits chape « Easy-on » à utiliser avec les adaptateurs
filetés 291452, 292756, 297700 et 297701 uniquement.
KIT CHAPE DÉCALÉE
« QUICK-CONNECT »
107159
KIT CHAPE DÉCALÉE
« QUICK-CONNECT »
107157
Kits chape « Quick connect » à utiliser avec les
adaptateurs 107161 ou 107162 uniquement.
291452 5/8 po-18 UNF
292756 1/2 po-20 UNF
25/32”
Adaptateur
long
A
A
1-9/32”
Réf.
adaptateur de
chape
A
Filetage de tige
de poussée
297700 5/8 po-18 UNF
297701 1/2 po-20 UNF
Réf.
adaptateur de
chape
A
Filetage de tige
de poussée
RÉGLEUR DE FREIN AUTOMATIQUE ASA-5
™
Filetage de
l’adaptateur
Cannelure
(diamètre et
nombre de
dents)
Graisseur
Décalage
de chape
DÉCALÉ
DROIT
L’adaptateur le plus com-
munément utilisé est
fourni avec le régleur de
frein. Tout autre adaptateur doit faire l’objet d’un
achat séparé.
Tous les régleurs décalés
sont fournis comme
illustrés. Si vous désirez
un décalage de l’autre
côté, retirez la chape et
tournez-la de 180 °.
Poussoir
Chape
Longueur du
bras
Application
Le régleur de frein automatique ASA-5™est
destiné aux freins à tambour à cames. Il multiplie et
convertit la force linéaire de l’actionneur
pneumatique en force de rotation ou torque. C’est
cette force qui applique le freinage de base. En
détectant le jeu entre la garniture et le tambour,
l’ASA-5 SureStroke ajuste automatiquement
celui-ci afin de compenser toute usure éventuelle.
Demandez notre guide d’application pour des
informations importantes d’utilisation et de
compatibilité avec les freins à ressort.
Configurations offertes
Le régleur de frein ASA-5™de Bendix
®
est vendu en différentes configurations destinées
aux tracteurs semi-remorques et aux remorques
(véhicules neufs ou d’occasion). Il est fabriqué en
longueurs de 12,7, 14 et 15,24 cm. Des roues à vis
sans fin sont disponibles pour cannelures de
1 1/4 po– 10C, 1 1/4 po–24, 1 1/2 po– 10C,
1 1/2 po–28 et 15/8 po–37. Les chapes sont offertes
droites ou décalées (5/8 po) et à tiges de poussée
filetées de 5/8 po–18 et 1/2 po–20.
Régleur de frein Bendix® ASA-5
™
Positions et dimensions des pièces
Bénéficiez de performances de freinage fiables et uniformes grâce à un régleur d’une marque à
laquelle vous pouvez faire confiance : le régleur automatique ASA-5
™
de Bendix®.
Plus grande simplicité d’utilisation, d’installation et d’entretien, meilleuress performances. Découvrez comment le régleur de
frein automatique ASA-5™de Bendix®peut améliorer le système de freinage de votre véhicule. Adressez-vous à votre
responsable de compte, appelez le 1-866-610-9709 ou visitez www.foundationbrakes.com dès aujourd’hui.
Bendix Spicer Foundation Brake • 901 Cleveland Street • Elyria, Ohio 44035 • États-Unis • 1-866-610-9709 • www.foundationbrakes.com
BW7295F • ©2005 Bendix Spicer Foundation Brake LLC • 02/05 • Tous droits réservés • Imprimé aux États-Unis.
extrémités de roue
RÉGLEUR DE FREIN AUTOMATIQUE ASA-5
™
FONCTIONS AVANTAGES
Moindre risque de surréglage.
Moindre sensibilité aux variations de température et de
cycles d’utilisation.
Réglage sans à-coups, plus uniforme et précis que les régleurs
à détection de course.
Réduit le frottement et augmente la durée de service.
Offre une protection optimale
contre les contaminants
extérieurs, dans les environnements les plus difficiles.
Facile à ajuster lors du remplacement des garnitures au moyen
d’une clé hexagonale standard
de 9/16. Aucune procédure spé-
ciale ne doit être suivie.
Fini les montages ou bras de
support de fiabilité douteuse.
Moins de complications, moins
de stocks, plus d’économies.
Nul besoin de commander une
version de droite ou de gauche
pour les installations décalées.
Détection du jeu
ajuste à l’application du frein
Taux de réglage infini
Raccords bronze et
lubrifiant spécial
Soufflet d’étanchéité BUNA-n
Ajustement manuel facile
Prêt à installer
Installation vers la droite ou vers
la gauche
65177 106202
107102
107279
65178 107254
107280
65179 107264
107265
107281
65182 107407
107408
107409
65221 107687
107688
107689
65244 106208
106209
107114
107117
107729
107730
65245 107734
107735
107789
107790
108119
108120
109516
65247 107739
107788
108118
108371
109518
107142
107178
108000
65276 109627
109628
65306 108292
108293
108966
108967
109277
109278
109517
65335 108555
108974
109038
65344 108617
65488 109271
109272
65508 109357
65700 131026
801351 106203
107104
107177
107263
107268
801352 107109
107907
108001
801353 106205
107106
107999
801354 106900
107110
801355 106207
107108
107144
107997
801356 107773
801357 106903
106906
107120
107124
801358 109344
109345
801359 106199
106200
107119
107123
803152 106196
