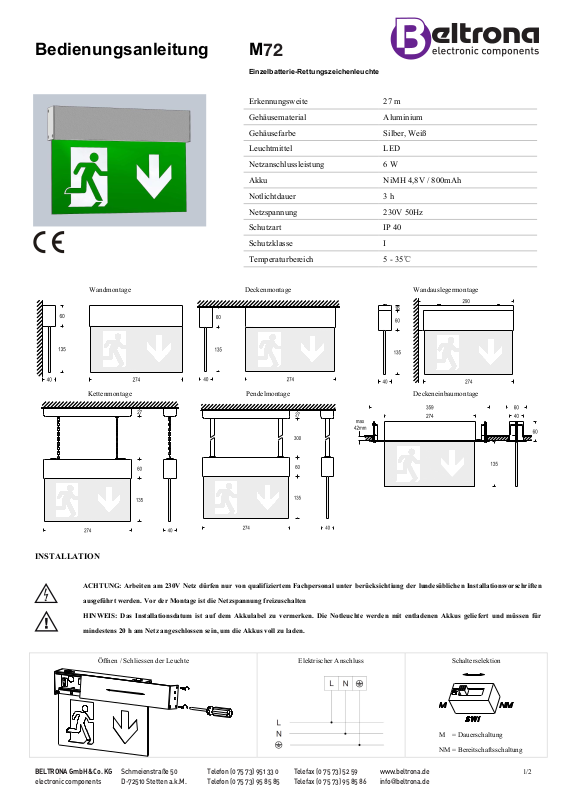

Bedienungsanleitung M
72
Einzelbatterie-Rettungszeichenleuchte
Erkennungsweite 27 m
Gehäusematerial Aluminium
Gehäusefarbe Silber, Weiß
Leuchtmittel LED
Netzanschlussleistung 6 W
Akku NiMH 4,8V / 800mAh
Notlichtdauer 3 h
Netzspannung 230V 50Hz
Wandmontage
Schutzart IP 40
Schutzklasse I
Temperaturbereich 5 - 35℃
Deckenmontage
Wandauslegermontage
Kettenmontage
INSTALLATION
ACHTUNG: Arbeiten am 230V Netz dürfen nur von qualifiziertem Fachpersonal unter berücksichtiung der lundesüblichen Installationsvorschriften
ausgeführt werden. Vor der Montage ist die Netzspannung freizuschalten
HINWEIS: Das Installationsdatum ist auf dem Akkulabel zu vermerken. Die Notleuchte werden mit entladenen Akkus geliefert und müssen für
mindestens 20 h am Netz angeschlossen sein, um die Akkus voll zu laden.
Öffnen / Schliessen der Leuchte
Pendelmontage
Elektrischer Anschluss
Deckeneinbaumontage
Schalterselektion
M = Dauerschaltung
BELTRONA GmbH & Co. KG
electronic components
Schmeienstraße 50
D-72510 Stetten a.k.M.
Telefon (0 75 73) 951 33 0
Telefon (0 75 73) 95 85 85
Telefax (0 75 73) 52 59
Telefax (0 75 73) 95 85 86
www.beltrona.de
info@beltrona.de
NM = Bereitschaftsschaltung
2/2
Wandmontage
214
183
2
3
4
1
214
2
4
3
1
2
3
4
1
214
344
48
Deckenmontage
Auslegermontage
Kettenmontage
Pendelmontage
Deckeneinbau
Automatisches Prü
fstystem
- Die erste Funktionsprüfung findet zufällig am 7ten Tag nach der Inbetriebnahme statt. Danach erfolgt alle 7 Tage eine Funktionsprüfung.
- Dier erste Dauerprüfung findet zufällig innerhalb von 52 Wochen nach der Inbetriebnahme statt. Danach erfolgt alle 52 Wochen eine
Dauerprüfung.
- Wenn ein Netzausfall während einer Dauerprüfung auftritt, geht die Leuchte in den Notbetrieb. Nach der Netzwiederkehr wenn
der Akku wieder voll aufgeladen ist, erfolgt automatisch eine verschobene Dauerprüfung.
- Vor der nächsten Dauerprüfung wenn der Akku wegen eines Netzausfalls nicht voll aufgeladen ist, wird die Dauerprüfung verschoben bis
der Akku nach der Netzwiederkehr wieder voll aufgeladen ist.
- Die Leuchte ist mit einem Summer ausgestattet. Der Summer ertönt bei einem Leuchtmittel- oder Akkufehler in Funktionsprüfung. Der
Summer läuft jede Stunde für jeweils 1 Minute.
Das Summersignal erlischt durch Behebung des Fehlers und erneutem, erfolgreichem Test.
Wenn der Fehler nicht behoben wird, kann man den Summer auch für 1 Woche dadurch stummschalten, dass man den Prüftaster für 10 Sek.
drückt oder die Netzspannung für weniger als 1 Minute abschaltet.
Manuelle Prü
Prüftaster Grüne LED Zustand
1 Sek. betätigen AUS Notbetrieb 1 Sek.
3 Sek. betätigen blinkt Funktionsprüfung 30 Sek.
5 Sek. betätigen blitzt Dauerprüfung
nochmal 5 Sek. betätigen Dauerprüfung Abbruch
10 Sek. betätigen den Summer für 1 Woche stummschalten
fung Bedeutung der LED-Anzeige
15 Sek. betätigen System Reset
