dryer automatically resumes the temperature and speed previously
chosen.

AIR CONCENTRATOR: This feature allows airflow to be directed on a
small section of hair as hair is styled and shaped with a vent brush or
comb. To build body and fullness into fine, thin hair, direct the airflow
against the natural growth pattern of the hair.

To attach onto the dryer barrel, align the two tabs on the concentrator
with two of the four notches on the dryer barrel and snap into place.
To remove, grasp air concentrator, twist counterclockwise slightly,
squeeze and pull off.

USING DUAL VOLTAGE

For use in the USA, the voltage selector should be in the 125-volt position.
For use in several countries overseas, the voltage selector may need to
be placed in the 250-volt position. Confirm the voltage available at each
overseas location before using the appliance. For connection to a 220-250
volt supply, use an attachment plug adapter of the proper configuration
for the electrical outlet.

To change the voltage, be sure the power switch is in the OFF position.
Use an appropriate tool (small screwdriver, coin, etc.) to change the
setting on the voltage selector.

NOTE: When using the 250-volt position, the dryer will work only in the
Low setting, but it will be operating at high speed with high heat. Do not,
at any time, try to force the switch into the High setting.

This appliance is permanently lubricated and will not require any
additional lubrication. It contains no user serviceable parts. Refer it to
qualified service personnel if servicing is needed.

CLEANING

1. Unplug dryer and let it cool completely before cleaning.

2. Wipe the surfaces with a soft, slightly damp cloth. DO NOT LET WATER
OR ANY OTHER LIQUID GET INTO THE APPLIANCE.

3. Clean intake grille with a small brush to remove lint or hair buildup.

STORAGE

• Store in a clean, dry place with cord loosely coiled.

• Do not put any stress on cord where it enters the handle, as it could

cause cord to fray and possibly break.

• Do not hang unit by the power cord; use hanging ring.

Before returning unit for service: Clean air intake grille with a small brush

or a vacuum cleaner brush attachment. Then try to operate unit again.

Care and Cleaning

How To Use

COMO USAR SU SECADOR

Este secador le permite escoger entre dos velocidades y dos
temperaturas. Utilice la temperatura/velocidad alta para secar o peinar
casi todo tipo de cabello. La temperatura/velocidad baja es apropiada
para darle mejor acabado al peinado, para secar y peinar cabello tratado
con permanente, teñido o marchito.

BOTON COOL SHOT™DE AIRE FRIO: Utilice el dispositivo Cool Shot™para
fijar el peinado. Oprima el botón hasta escuchar un clic. Habrá una
disminución de velocidad y el flujo de aire será frío. Al soltar este botón,
el secador continuará secando a la velocidad y temperatura
seleccionada anteriormente.

CONCENTRADOR DE AIRE: Este accesorio permite dirigir el flujo de aire
hacia una sección pequeña del cabello mientras lo estiliza o le da forma
con un peine o cepillo. Para darle cuerpo y volumen al cabello fino, dirija
el flujo de aire hacia la salida del cabello.

Para instalar el concentrador de aire al secador, alinee las dos guías del
concentrador con dos de las cuatro ranuras en la punta del secador y
presione el concentrador hasta caer en su lugar. Para retirar el
concentrador, sujételo, gire despacio hacia la izquierda, oprima y retírelo.

COMO USAR EL DOBLE VOLTAJE

Para usar el secador en los Estados Unidos de América, ajuste el selector
de voltaje a la posición que indica 125 voltios. Para usar la unidad en
algunos países extranjeros, quizás deba ajustar el selector de voltaje a la
posición que indica 250 voltios. Antes de usar el secador en un país
extranjero, asegúrese de verificar el voltaje disponible. Para conectar la
unidad a una toma de 220-250V, utilice un adaptador de configuración
apropiada para el receptáculo.

NOTA: Cuando el selector de voltaje se ajusta a 250 voltios, el secador
funciona únicamente en la posición LOW (baja) pero opera a velocidad y
temperatura alta. NO trate de forzar el interruptor y ajustarlo a la posición
HIGH (alta).

Como Usar

Cuidado y Limpieza

Este aparato trae lubricante permanente de fábrica y no requiere más
lubricación a lo largo de su vida útil. No contiene partes servibles al
consumidor. Cualquier mantenimiento debe realizarse por personal de
servicio calificado.

LIMPIEZA

1. Antes de limpiar el secador, desconéctelo y permita que se enfríe por
completo.

2. Use un paño suave humedecido para limpiar la superficie de la unidad.
NO PERMITA QUE PENETRE AGUA NI NINGUN OTRO LIQUIDO
ADENTRO DE LA UNIDAD.

3. A fin de eliminar cualquier acumulación de pelusa o de pelo, limpie la
rejilla de admisión de aire con una escobilla pequeña.

ALMACENAJE

• Almacene el secador en un lugar seco y enrolle el cable

holgadamente.

• A fin de evitar que el cable se debilite y se rompa, no aplique presión

excesiva a la unión del cable con la unidad.

• No cuelgue la unidad por el cable; utilice el aro provisto.

Antes de devolver la unidad para revisión o mantenimiento, limpie la

rejilla de admisión con una escobilla pequeña o con el cepillo de la
aspiradora. Encienda la unidad nuevamente para verificar si funciona.

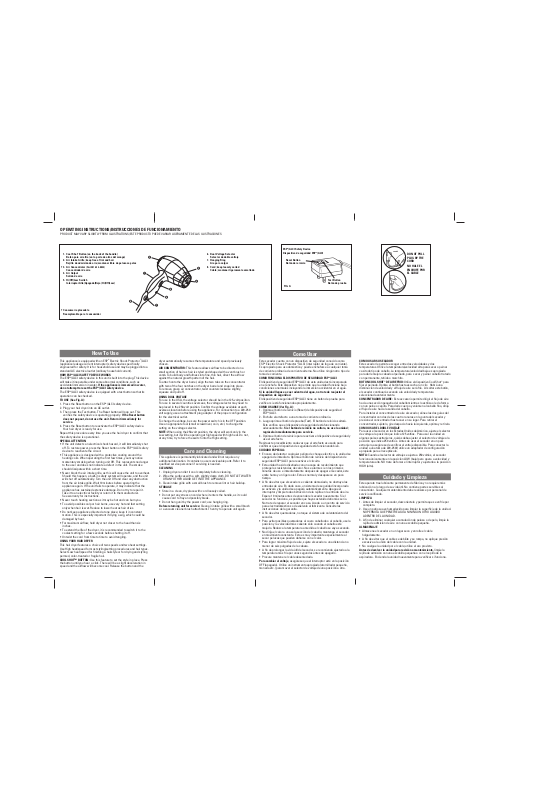

OPERATING INSTRUCTIONS/INSTRUCCIONES DE FUNCIONAMIENTO

PRODUCT MAY VARY SLIGHTLY FROM ILLUSTRATIONS/ESTE PRODUCTO PUEDE VARIAR LIGERAMENTE DE LAS ILUSTRACIONES

This appliance is equipped with an ESP® Electric Shock Protector™/ALCI
(appliance leakage current interrupter) safety device specifically
engineered for safety. It is for household use and may be plugged into a
standard AC electrical outlet (ordinary household current).

HOW ESP®/ALCI SAFETY DEVICE WORKS

The ESP®/ALCI safety device in this unit is built into the plug. This device
will make it inoperable under some abnormal conditions, such as
accidental immersion in water. If the appliance is immersed in water,

do not attempt to reset the ESP®/ALCI safety device.

The ESP®/ALCI safety device is equipped with a test button so that its
operation can be checked.

TO USE (See Fig. A):

1. Press the Reset button on the ESP

®

/ALCI safety device.

2. Plug your hair dryer into an AC outlet.

3. Then press the Test button. The Reset button will pop out. This

verifies the safety device is operating properly. If the Reset button

does not pop out, do not use the unit. Return it immediately for
service.

4. Press the Reset button to reactivate the ESP®/ALCI safety device.
Your hair dryer is ready for use.

Repeat this procedure every time you use the hair dryer to confirm that
the safety device is operational.

SPECIAL ATTENTION

• If the unit detects an electrical shock hazard, it will immediately shut

off. To restore power, press the Reset button on the ESP®/ALCI safety
device to reactivate the circuit.

• This appliance is designed with a protective coating around the

heating coils. When operating the first few times, you may notice
momentary smoking when turning unit Off. This represents no danger
to the user and does not indicate a defect in the unit. The smoke
should dissipate within a short time.

• Never block the air intake grille, as this will cause the unit to overheat.

Should this happen, a built-in safety system will operate, and the unit
will shut off automatically. Turn the unit Off and clear any obstruction
from the air intake grille. Wait 10 minutes before operating the
appliance again. If the unit fails to operate, it may indicate that the
appliance has sustained extensive damage. Do not try to repair it.
Take it to an electrical facility or return it to the manufacturer.
See warranty for instructions.

• Never touch heating section as it may be hot and can burn you.

• To avoid possible scalp or hair burns, use very hot and fast setting

only when hair is wet. Reduce to lower heat as hair dries.

• Do not keep appliance directed at one place; keep it in constant

motion. This is especially important if drying a wig, which could be
damaged by heat.

• For maximum airflow, hold dryer not closer to the head than six

inches.

• To extend the life of the dryer, it is recommended to switch it to the

coolest setting for a few seconds before shutting it off.

• Untwist the cord from time to time to avoid tangling.

USING YOUR HAIR DRYER

This hair dryer features a choice of two speeds and two heat settings.
Use High heat/speed for most styling/setting procedures and hair types.

Select Low heat/speed for finishing a hairstyle or for drying and styling
permed, color-treated or fragile hair.

COOL SHOT™ BUTTON: Use this feature to set the style in place. Press
the button until you hear a click. There will be a slight deceleration in
speed and the airflow will become cool. Release the button and the

Este secador cuenta con un dispositivo de seguridad conocido como
ESP

®

Electric Shock Protector™/ ALCI (interruptor de fuga de corriente).
Es apropiado para uso doméstico y puede enchufarse a cualquier toma
de corriente ordinaria de corriente alterna. No utilice ningún otro tipo de
toma de corriente.

COMO FUNCIONA EL DISPOSITIVO DE SEGURIDAD ESP

®

/ALCI

El dispositivo de seguridad ESP

®

/ALCI de esta unidad está incorporado
en el enchufe. Este dispositivo no permite que la unidad funcione bajo
condiciones anormales incluyendo la inmersión accidental en el agua.

Si la unidad llegase a caer adentro del agua, no trate de reajustar el
dispositivo de seguridad.

El dispositivo de seguridad ESP®/ALCI tiene un botón de prueba para
verificar si está funcionando apropiadamente.

COMO USARSE (Ver Fig. A):

1. Oprima el botón de reinicio (Reset) del dispositivo de seguridad

ESP

®

/ALCI.

2. Enchufe el artefacto a una toma de corriente ordinaria.

3. Luego oprima el botón de prueba (Test). El botón de reinicio saltará.

Esto verifica que el dispositivo de seguridad está funcionando
adecuadamente. Si el botón de reinicio no saltara, no use la unidad;

regrésela inmediatamente para servicio.

4. Oprima el botón de reinicio para reactivar el dispositivo de seguridad y

use el artefacto.

Repita este procedimiento cada vez que el artefacto es usado para
confirmar que el dispositivo de seguridad está funcionando bien.

CUIDADO ESPECIAL:

• En caso de detectar cualquier peligro de choque eléctrico, la unidad se

apagará de inmediato. Oprima el botón de reinicio del dispositivo de
seguridad ESP®/ALCI para reactivar el circuito.

• Esta unidad ha sido diseñada con una capa de recubrimiento que

protege las resistencias de calor. No se alarme si en los primeros
minutos de uso e inmediatamente después de apagar el secador, éste
emite humo y un ligero olor. Esto es normal y desaparece en poco
tiempo.

• A fin de evitar que el secador se caliente demasiado, no obstruya las

entradas de aire. En dado caso, un sistema de seguridad incorporado
se activará y la unidad se apagará automáticamente. Apague el
interruptor y limpie toda obstrucción de la rejilla en la entrada de aire.
Espere 10 minutos antes de encender el secador nuevamente. Si el
secador no funciona, es posible que haya sostenido daño más serio.
No trate de reparar el secador en casa. Acuda a un centro de servicio
para electrodomésticos o devuélvalo al fabricante. Consulte las
instrucciones de la garantía.

• A fin de evitar quemaduras, no toque el sistema de calentamiento del

secador.

• Para evitar posibles quemaduras al cuero cabelludo o al cabello, use la

posición y la velocidad más caliente sólo cuando el cabello esté
mojado. Reduzca la temperatura a medida el cabello se vaya secando.

• No dirija el calor a una sola sección del cabello; mantenga el secador

en movimiento constante. Esto es muy importante especialmente al
secar pelucas que pueden dañarse con el calor.

• Para lograr máximo flujo de aire, sujete el secador a una distancia no

menor de seis pulgadas de la cabeza.

• A fin de prolongar la vida útil del secador, se recomienda ajustarlo a la

temperatura más fría por unos segundos antes de apagarlo.

• Procure mantener el cable desenredado.
Para cambiar el voltaje, asegúrese que el interruptor esté en la posición

OFF (apagado). Utilice un instrumento apropiado (atornillador pequeño,
moneda etc.) para mover el selector de voltaje de una posición a otra.

DO NOT PULL
PLUG BY THE
CORD

NO HALE EL
ENCHUFE POR
EL CABLE

FIG. A

ESP®/ALCI Safety Device
Dispositivo de seguridad ESP

®

/ALCI

Reset Button
Botón de reinicio

Test Button
Botón de prueba

















1. Cool Shot™Button (on the back of the handle)
Botón para aire frío (en la parte de atrás del mango)

2. Air Intake Grille; keep free of lint and hair
Rejilla de admisión de aire; mantener libre de pelusas o pelos

†3. Air Concentrator

(Part #01-354-0022)

Concentrador de aire

4. Air Output
Salida de aire

5. Hi/Off/Low Switch
Interruptor Alto/Apagado/Bajo (Hi/Off/Low)

6. Dual Voltage Selector
Selector de doble voltaje

7. Hanging Ring
Aro para colgar

8. Cord; keep loosely coiled
Cable; mantener ligeramente enrollado

† Consumer replaceable

Reemplazable por el consumidor

When using electrical appliances, especially when children are present,

basic safety precautions should always be followed, including the

following:

■ READ ALL INSTRUCTIONS BEFORE USING.

■ KEEP AWAY FROM WATER.

DANGER - As with most electrical appliances, electrical parts are

electrically live even when the switch is off.

To reduce the risk of death by electrical shock:

■ Always "unplug it" immediately after using.

■ Do not use while bathing.

■ Do not place or store appliance where it can fall or be pulled into tub

or sink.

■ Do not place in or drop into water or other liquid.

■ If an appliance falls into water, "unplug it" immediately. Do not reach

into the water.

WARNING - To reduce the risk of burns, electrocution, fire or injury to

persons:

■ Do not leave appliance unattended while it is operating or is plugged in.

■ Close supervision is necessary when this appliance is used by, on or

near children or invalids.

■ Use this appliance only for its intended use as described in this manual.

Do not use attachments not recommended by the manufacturer.

■ Never operate this appliance if it has a damaged cord or plug, if it is not

working properly, if it has been dropped or damaged in any manner or

dropped into water. Take appliance to the nearest service facility for

examination and repair or mechanical adjustment.

■ Keep the cord away from hot or heated surfaces. Do not wrap the cord

around the appliance.

■ Never block the air openings of the appliance or place it on a soft

surface, such as a bed, pillow or couch, where the air openings may be

blocked. Keep air openings free of lint, hair, etc.

■ Never use while sleeping or while drowsy.

■ Never drop or insert any object into any opening.

■ Do not use outdoors or operate where aerosol (spray) products are

being used. Do not operate where oxygen is being administered.

■ Do not direct hot air toward eyes or other heat-sensitive areas.

■ Attachments will be hot during use. Allow them to cool before handling.

■ Do not place appliance on any surface while it is operating or while

switch is turned on.

■ While using the appliance, keep your hair out of it. Keep your hair away

from the air inlets.

IMPORTANT SAFEGUARDS

SAVE THESE INSTRUCTIONS

POLARIZED PLUG

This appliance has a polarized plug (one blade is wider than the other).

As a safety feature, this plug fits in a polarized outlet only one way.

If the plug does not fit into the outlet, reverse the plug and try again.

If it still does not fit, contact a qualified electrician. Do not attempt to

defeat this safety feature.

LINE CORD SAFETY TIPS

1. Never pull or yank on cord or the appliance.

2. To insert plug, grasp it firmly and guide it into outlet.

3. To disconnect appliance, grasp plug and remove it from outlet.

4. Before each use, inspect the line cord for cuts and/or abrasion

marks. If any are found, this indicates that the appliance should be

serviced and the line cord replaced.

5. Never wrap the cord tightly around the appliance, as this could

place undue stress on the cord where it enters the appliance and

cause it to fray and break.

DO NOT OPERATE APPLIANCE IF THE LINE CORD SHOWS ANY

DAMAGE, OR IF APPLIANCE WORKS INTERMITTENTLY OR STOPS

WORKING ENTIRELY.

Cuando esté usando aparatos electrodomésticos, especialmente en

presencia de niños, debe seguir siempre medidas básicas de seguridad,

incluyendo las siguientes:

■ LEA SIEMPRE LAS INSTRUCCIONES ANTES DE USAR EL APARATO.

■ MANTENGALO ALEJADO DEL AGUA.

PELIGRO - Como sucede con la mayoría de los aparatos

electrodomésticos, las piezas eléctricas se mantienen

eléctricamente vivas aún después de apagar el interruptor.

Para reducir el riesgo de muerte por electrocución:

■ Desenchufe siempre el aparato inmediatamente después de usarlo.

■ No lo use mientras se esté bañando.

■ No coloque ni guarde el aparato donde se pueda caer o ser arrojado

en la tina o lavamanos.

■ No lo coloque ni lo tire dentro del agua u otra clase de líquidos.

■ Si un aparato eléctrico cae dentro del agua, “desenchúfelo”

inmediatamente. No introduzca la mano en el agua.

ADVERTENCIA - Para reducir el riesgo de quemaduras, electrocución,

incendios o lesiones personales:

■ No deje el aparato descuidado mientras está en uso o enchufado.

■ Cuando este aparato está siendo usado por, en o cerca de niños o

inválidos, es necesario supervisar cuidadosamente su manejo.

■ Use este aparato únicamente para los fines descritos en este manual.

No use accesorios no recomendados por el fabricante.

■ Nunca use este aparato si está dañado el cable o el enchufe, si no

está funcionando debidamente, si se ha caído o dañado de cualquier

manera o si ha sido lanzado al agua. Lleve la unidad a la instalación de

servicio más cercana para que sea examinada y reparada o ajustada

mecánicamente.

■ Mantenga el cable alejado de superficies calientes o que han sido

calentadas. No enrolle el cable alrededor del aparato.

■ No obstaculice nunca las aberturas de aire del aparato ni lo coloque

sobre superficies suaves, como una cama, una almohada o un sofá,

donde las aberturas de aire podrían estar obstaculizadas. Mantenga

las aberturas de aire libres de pelusas, pelos, etc.

■ Nunca lo use mientras esté durmiendo o somnoliento.

■ No deje caer ni inserte objetos en las aberturas.

■ No lo use al aire libre, ni lo haga funcionar en lugares donde

productos de aerosol están siendo usados o donde se esté

administrando oxígeno.

■ No deje salir el aire caliente en dirección a los ojos u otras áreas

sensitivas al calor.

INSTRUCCIONES DE SEGURIDAD

CONSERVE ESTAS

INSTRUCCIONES

ENCHUFE POLARIZADO

Esta unidad tiene un enchufe polarizado en el que una clavija/contacto

es más ancha que la otra. Como medida de seguridad, este enchufe

entra en una toma de corriente polarizada en un solo sentido. Si el

enchufe no encaja en la toma, inviértalo e intente enchufarlo de nuevo.

Si aún así no logra enchufarlo, busque la ayuda de un electricista. Por

favor no altere esta medida de seguridad haciéndole modificaciones

al enchufe.

CONSEJOS DE SEGURIDAD RELACIONADOS AL CABLE ELECTRICO

1. Nunca tire del cable ni del aparato.

2. Para conectar el enchufe, sujételo con firmeza e introdúzcalo con

cuidado en la toma de corriente.

3. Para desconectar la unidad, sujete el enchufe y retírelo de la toma

de corriente.

4. Antes de cada uso, revise el cable eléctrico y asegúrese que no

tenga cortaduras ni seña de abrasiones. De ser así, el aparato debe

someterse a mantenimiento y el cable debe ser reemplazado.

5. Nunca enrolle el cable de manera ajustada alrededor de la unidad.

El exceso de presión a la unión del cable con la unidad hace que

los alambres se debiliten y se rompan.

NO OPERE ESTE APARATO SI EL CABLE ELECTRICO ESTA DAÑADO,

SI EL APARATO FUNCIONA DE MANERA INTERMITENTE O SI DEJA DE

FUNCIONAR POR COMPLETO.

FULL ONE-YEAR WARRANTY

Applica warrants this product against any defects that are due to faulty
material or workmanship for a one-year period after the original date of
consumer purchase. This warranty does not include damage to the
product resulting from accident or misuse. If the product should become
defective within the warranty period, we will repair it or elect to replace it
free of charge.

This warranty gives you specific legal rights and you may also have other
rights which vary from state to state or province to province. Answers to
any questions regarding warranty or service locations may be obtained
by calling Consumer Assistance and Information: 1-800-557-9463.

To order accessory items and replacement parts, please call:
1-800-738-0245.

UN AÑO COMPLETO DE GARANTIA

Applica garantiza este producto contra cualquier defecto originado por
fallas en los materiales o en la mano de obra por un período de un año
a partir de la fecha original de compra. Esta garantía no incluye daños al
producto ocasionados por accidentes o mal uso. Si el producto resulta
con defectos dentro del período de garantía, lo repararemos o
reemplazaremos de ser necesario, sin cargo alguno.

Esta garantía le otorga derechos legales específicos, y usted podría tener
otros derechos que pueden variar de estado a estado o de provincia a
provincia en su país. Si tiene alguna pregunta acerca de la garantía o de
la localidad de las sucursales de servicio, dirígase al centro de
información y asistencia para el consumidor al número: 1-800-557-9463.

Para encargar accesorios y partes de repuesto, por favor llame al:
1-800-738-0245.

PLEASE READ AND SAVE THIS USE AND CARE BOOK

POR FAVOR LEA ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO

■ Be sure dual voltage selector is in correct position before operating.

Before plugging in, read the information about dual voltage contained

in the operating instruction section of this manual.

■ This appliance was set at the factory to operate at 125 volts. Refer to

operating instructions section of this manual for conversion to 250-volt

operation.

■ Do not operate with a voltage converter.

■ Do not use an extension cord with this appliance.

■ Los accesorios se pondrán calientes durante su uso. Deje que se

enfríen antes de seguir usándolos.

■ No coloque el aparato en superficie alguna mientras esté funcionando

o cuando el interruptor esté en posición de encendido.

■ Mientras esté usando el aparato, mantenga su cabello fuera del

mismo. Mantenga su cabello fuera de las entradas de aire.

■ Asegúrese que el selector de doble voltaje esté en la posición

correcta antes de hacerlo funcionar. Antes de enchufarlo, lea la

información acerca del doble voltaje contenido en la sección de

instrucción de funcionamiento de este manual.

■ Este artefacto fue fabricado para funcionar a 125 voltios. Lea las

instrucciones de funcionamiento en este manual para la conversión a

250 voltios.

■ No lo haga funcionar con un convertidor de voltaje.

■ No use una extensión con este artefacto.

Accessories/Parts

(USA/Canada)

1-800-738-0245

Accesorios/partes (EE.UU./Canadá)

1875-WATT MINI TURBO DRYER

MINI TURBO SECADOR

DE 1875 WATTS

Belson Products, a division of
Applica Consumer Products, Inc

R21999/12-27-48

E/S UT1140

PT7420

Copyright © 2000 - 2002 Applica Consumer Products, Inc.

Printed in People’s Republic of China

Impreso en la República Popular de China

Pub#498872-00-RV01

Consumer Assistance & Information

Información y asistencia para el consumidor

1-800-557-9463
