Page 1

Универсальная инверторная холодильная сплит-система

Belluna SH-100

Россия, Новосибирск, www.Belluna.ru

Декларация о соответствии: ЕАЭС N RU Д-RU.КА01.В.10696/19 от

Установка сплит-системы стр. 10!!!

Теплоизолировать обе трубы!!!

Россия, Новосибирск, www.Belluna.ru

31.07.2019 до 30.07.2024

Page 2

Россия

ООО «Беллуно – Сервис»

Универсальная инверторная холодильная сплит-система

Belluna SH-100

Руководство по эксплуатации

Page 3

5.4. СИГНАЛЫ ТРЕВОГИ

На контроллере Belluna 233, справа вверху, мигает или горит красный значок аварии .

При возникновении неисправностей необходимо вызвать механика для их устранения. Возможные неисправности и способы их устранения представлены в инструкции контроллера.

Ваши отзывы по работе изделия просим направлять по адресу: 630017, Новосибирская обл., Новосибирск г, ул. Воинская 110/1 Тел. +7 (383) 383-23-54 многоканальный E-mail: [email protected]

Сайт: www.Belluna.ru

Содержание

Введение

1. Описание и работа изделия

1.1 Назначение изделия 3

1.2 Технические данные 3

1.3 Устройство и работа изделия 3

1.4 Электрическая схема подключения холодильной машины 5

2. Паспортные данные

2.1 Комплектность поставки 6

2.2 Свидетельство о приемке 6

2.3 Гарантия изготовителя 6

3. Использование по назначению

3.1 Общие указания 7

3.2 Меры безопасности 7

3.3 Правила монтажа 7

3.4 Порядок работы 7

3.5 Возможные неисправности и способы их устранения 8

3.6 Правила хранения 9

3.7 Транспортирование 9

3.8 Рекомендации по удалению и утилизации отходов и защите

окружающей среды 9

3.9 Диаметры медных труб в зависимости от длины трассы _____________________8

4. Техническое обслуживание

4.1 Регламентированное техническое обслуживание 9

5. Приложения

5.1 Приложение А. Установка сплит-системы 10

5.2 Приложение Б. Акт пуска в эксплуатацию 11

5.3 Приложение В. Настройка контроллера Belluna 233 12

5.4 Сигналы тревоги 13

Page 4

ВВЕДЕНИЕ

Раздел Pb- – предназначен для изменения пользовательских настроек;

Разрешающая

измерения,

Устанавливает температуру кипения хладагента для режима

«охлаждения» (-8,0)

b02

0,1 гр

Устанавливает температуру в камере для режима «заморозка» (-27,0)

b03

0,1 гр

Устанавливает температуру в камере для режима «хранения» (-25,0)

Устанавливает ОБЩЕЕ количество времени для всего цикла

(«охлаждение» + «заморозка») при «заморозке по времени» (240 мин)

Устанавливает количество времени для режима «охлаждение» при

«заморозке по времени» (20 мин)

Устанавливает температуру продукта до которой необходимо

охладить продукт в режиме «охлаждение» при «заморозке по датчику»

Устанавливает температуру продукта до которой необходимо

датчику»

Приложение В.

Настоящее «Руководство по эксплуатации» предназначено для ознакомления с

устройством, правилами эксплуатации холодильной сплит-системы.

Монтаж, пуско-наладочные работы и техническое обслуживание имеют право производить фирменные центры по монтажу и техническому сервису оборудования, а также другие организации и предприятия, осуществляющие технический сервис оборудования по поручению производителя.

ВНИМАНИЕ! Персонал, который будет эксплуатировать изделие, перед пуском изделия в работу обязан ознакомиться с настоящим Руководством по эксплуатации.

1. ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

1.1 Назначение изделия

Холодильные сплит-системы Belluna SH_ __, (далее «машины») предназначены для

создания холода в соответствующих холодильных камерах.

Машины изготовлены в климатическом исполнении для работы в условиях окружающего

воздуха: при температуре от -40 до +45°С, щит управления от -5 до +35°С.

1.2 Технические данные

Основные технические характеристики машин представлены в табл.1 (стр. 4) Температура во внутреннем объеме, создаваемая машинами: от -25 до +15°С Применяемый хладагент - R410A (R32 – 50%/R125 – 50%)

1.3 Устройство и работа изделия

Холодильная машина состоит из наружного блока (рис. 1), внутреннего блока (рис. 2) и

щита управления (рис. 3).

Задача сплит системы - экономия электричества с подбором оптимальной

холодопроизводительности для наиболее быстрой заморозки товара, поэтому задача оборудования охладить теплый товар до 0…+4°С, без обмерзания воздухоохладителя, а затем уже заморозить товар. Благодаря данном алгоритму используется оптимальная холодопроизводительность компрессора с минимальной потребляемой мощностью и максимальным эффектом заморозки.

Настройка контроллера Belluna

Меню состоит из разделов (папок) : PA, Pb, Pc, Pd, PE. Для входа в папку нажмите «SET». Для пролистывания папок или параметров в папке – кнопки «вверх» или «вниз». Для входа в параметр, нажмите «SET». Для изменения параметра, нажмите «SET», затем кнопками «вверх» или «вниз» поменяйте значение и нажмите «SET». Для выхода из параметра или папки нажмите «Выход».

Раздел

Пара метр

b01 0,1 гр

способность,

единица

Описание параметра

b04 1 мин

b05 1 мин

b06 0,1 гр

b07 0,1 гр

заморозить продукт в режиме «заморозка» при «заморозке по

Page 5

______________________

ность, при

Холодо-

менее

ый объем

внутреннего

наруж.

0,8 кВт

кВт

50 –

м3

845*

702

5,1 –

кВт

0,8 кВт

кВт

70 –

м3

952*

1333

Приложение Б. Акт пуска (ввода) в эксплуатацию

Настоящий акт составлен «___» ______________20___г. Владельцем холодильной машины __________________________________

(Наименование и адрес организации, _________________________________________________________________

должность, ФИО)

И представителем монтажной организации

________________________________________

(Наименование, Должность, ФИО)

_________________________________________________________________

В том, что холодильная сплит-система Belluna SH___, S/N_________________

Запущена в эксплуатацию «____» ___________20___г. Электромехаником

________________________________________________________________

(Наименование организации, ФИО)

И принята на обслуживание (не менее 1 раз в 2 месяца)

________________________________________________

(Наименование организации)

Владелец __________________/_______________/ Подпись М.П.

Представитель монтажной организации _____________/__________________/ Подпись М.П.

Таблица 1. Технические характеристики холодильной машины

Тип

машины

Belluna

SH-100

SH-200

Холодо-

произво-

дитель-

+5°С, не

менее

2,0 –

8,9 кВт

15,0

произво

дитель-

ность,

при --

27°С, не

0,8 - 3,0

кВт

3,2 - 5,6

кВт

Потреб-

ляемая

мощ-

ность,

- 3,8

- 6,8

Шум ККБ,

не

более

59 Дб

Расход эл.

энергии за сутки.

кВт., не

более

Пита-

ние

220

380

Реко-

мендуем

хол.

камеры

210

316

Размеры

блока, мм

(ШхГхВ)

1600*440

*630

2090*310

*540

Разме

ры

блока,

мм

363*

410*

Норма заправки (Наружный блок ЗАПРАВЛЕН ХЛАДАГЕНТОМ ПО НОРМЕ!): SH-100 – 7,0 кг, R410A SH-200 – 9,0 кг, R410A

Примечание:

1. Расход электроэнергии и холодопроизводительность – при температуре окружающей среды +35°С, температура в камере +5°С.

2. Рекомендуемый объем хол. камеры при температуре окружающей среды +30°С.

3. Масса заправки хладагента указывается в табличке технических данных, закрепленной на боковой стороне наружного блока.

4. Система эл. питания: 1/N/PE 220В 50Гц отклонение +/- 10%, не менее 190В и не более 250В. (кроме SH-200)

5. Встроенный зимний комплект: для эксплуатации холодильной машины на улице в зимнее время (при температуре до -40°С).

6. Требования к камере: Температура загружаемого продукта не выше +25 °С. V - объём камеры в м3, с толщиной пенополиуретановых (или пенополистерол) панелей

(стены, пол, потолок, дверь) не менее 100 мм.

ВНИМАНИЕ! Предприятие-изготовитель оставляет за собой право вносить в

холодильную машину изменения, не ухудшающие его работу, без

дополнительного уведомления потребителя.

Вес,

кг

100

160

Page 6

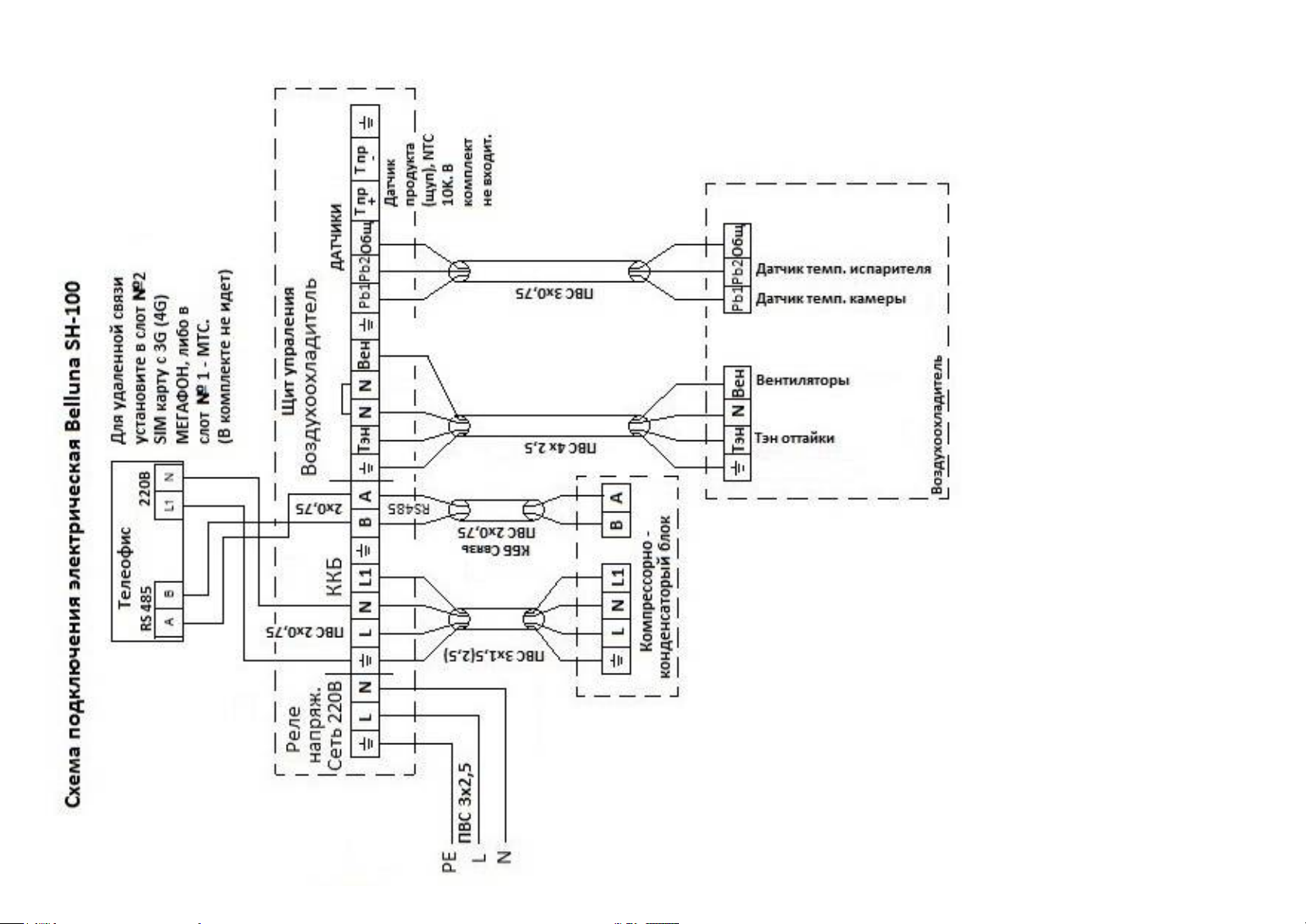

5 Рис 2. Электрическая схема подключения холодильной машины

Силовой (питание) кабель на щит 3*2.5 мм2 3*2.5 мм2

Силовой (питание) кабель на ККБ --- 5*2.5 мм2

Силовой кабель между щитом управления и ККБ 4*2.5 мм2 2*1.0 мм2

Сигнальный кабель между щитом управления и ККБ, витая пара (RS485)

Силовой кабель между щитом управления и воздухоохладителем

Сигнальный кабель между щитом управления и воздухоохладителем

Наименование линии

Belluna SH-

100

2*0,5 мм

4*2.5 мм2 4*2.5 мм2

3*0,75 мм2 3*0,75 мм2

Belluna SH-

200

2*0,5 мм2

1/N/PE 220В 50Гц (однофазное питание): SH-100 3/N/PE 380В 50гЦ (трехфазное питание: SH-200. (Питание щита 220В - 3х2,5мм2)

Приложение А.

УСТАНОВКА СПЛИТ-СИСТЕМЫ

1. Установить кронштейны под наружный блок.

2. Пробурить отверстия для медных труб и межблочных кабелей.

3. Установить на кронштейны наружный блок, смонтировать внутренний блок.

4. Установить щит управления.

5. Пробросить и подключить: медную трассу - теплоизолировать обе трубы, не менее

13мм толщиной (каучук), силовые и сигнальные кабеля от щита управления к внутреннему и наружному блокам.

6. Внимание! Диаметр всасывающей трубы отличается от диаметра запорного крана

на наружном блоке. Потребуется спаять переход для подключения к наруж. блоку!

7. Вывести дренажный шланг (установить дополнительный ТЭН дренажа для слива

конденсата в низкотемпературной камере или если слив на улицу).

8. Произвести вакуумирование, проверить обмыливанием на утечку по вальцовкам, и

ниппелю азотом под давлением, не менее 20бар. Отвакуумировать, открыть запорные вентиля на наружном блоке, выпустив фреон в систему (выйдет не много). Надежно затянуть заглушки на запорных кранах, т.к. по ним возможны утечки.

9. Пуско-наладка, настроить температуру, оттайку, проверить ограничение по кипению

фреона, при необходимости внести корректировки.

10. При первом запуске срабатывает 4-х минутная задержка включения! Через 20 минут

работы система определит норму заправки фреона, параметр С29. Если С29=1, то дозаправить 500 грамм.

11. При включении оборудования либо сбросе питания, система автоматически

запускается в режим хранение.

Page 7

между блоками более 8 метров, без согласования с производителем. (стр. 10)

3.6. Правила хранения

Изделие должно храниться в климатических факторах по группе 3 ГОСТ 15150 и

температуре не ниже минус 30 °С.

Срок хранения – не более 12 месяцев

3.7. Транспортирование

Упакованную холодильную машину допускается транспортировать всеми видами

транспорта, за исключением воздушного.

При транспортировании должны быть обеспечены:

- Защита транспортной тары от механических повреждений;

- Устойчивое положение упакованного изделия.

3.8. Рекомендации по удалению и утилизации отходов и защите окружающей среды.

Необходимо учитывать и соблюдать местные предписания по охране окружающей среды.

Опасные для вод вещества не должны попасть в водоемы, в почву, в канализацию.

Решите, пожалуйста, своевременно вопрос по сбору и утилизации без ущерба для окружающей среды (грунтовых вод и почвы) отработанных отходов. Утилизация должна производиться в соответствии с местными действующими нормами утилизации.

При подготовке и отправке холодильной машины на утилизацию необходимо разобрать и рассортировать составные части машины по материалам, из которых они изготовлены.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1. Общие указания

Для холодильной машины установлено регламентированное техническое обслуживание.

Регламентированное техническое обслуживание осуществляется по годовому графику, который разрабатывается центром, производящим технический сервис, до начала планируемого года.

Регламентированное техническое обслуживание предусматривает выполнение комплекса работ с периодичностью не менее 1 раз в 2 месяца независимо от технического состояния машины с момента начала ее эксплуатации. Для сохранения гарантии не реже 1 раз в 6

месяцев.

Перечень работ по регламентированному техническому обслуживанию:

- Очистка узлов от загрязнений, чистка конденсатора, чистка испарителя.

- Проверка надежности крепления деталей и узлов, подтяжка крепежных элементов

- Проверка давления в системе и при необходимости проверка вальцовок трубопроводов

- Проверка надежности электрических соединений, подтяжка контактов

- Проверка охлаждения внутреннего объема, цикличности работы, вращения вентиляторов

теплообменников, отсутствия снежной «шубы» на испарителе.

2. ПАСПОРТНЫЕ ДАННЫЕ

2.1 Комплектность поставки

В комплект поставки входит:

1) Руководство по эксплуатации – 1 шт.

2) Внутренний блок – 1 шт.

3) Наружный блок – 1 шт.

4) Щит управления – 1 шт.

5) Телеофис без сим карты – 1шт

2.2 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Машина холодильная сплит-система Belluna SH______________

S/N номер: внутренний блок___________________ наружный

блок___________________

Изделие проверено и признано годным для эксплуатации_____________/Проценко

И.Д./ подпись

Дата изготовления «_____» _______________ 20_____г.

2.3. Гарантия изготовителя

Изготовитель гарантирует соответствие холодильной машины требований технических

условий.

Гарантийный срок эксплуатации холодильной машины – 18 месяцев со дня ввода в

эксплуатацию, но не более 24 месяцев со дня продажи (договор или товарная накладная).

Гарантийный срок хранения холодильной машины – 6 месяцев со дня изготовления. Полный средний срок службы изделия при соблюдении правил установки и

эксплуатации, не менее - 9 лет.

Гарантия действительна при наличии следующих документов:

- Руководства по эксплуатации.

- Акта пуска в эксплуатацию (образец в Приложении Б).

- Договора на техническое обслуживание со специализированной организацией.

- ТО не реже 1 раз в 6 месяцев.

Гарантийные обязательства не предоставляются, если:

- Не были полностью выполнены все правила транспортировки, хранения, монтажа и

эксплуатации, указанные в руководстве по эксплуатации.

- Напряжение в сети не соответствует требованиям +-10%, см. стр 4. (190 – 245 вольт.)

- Пуско-наладочные работы, регламентированное техническое обслуживание

холодильной машины выполнено организацией, не имеющей соответствующего разрешения на выполнение этих работ.

- Изделие было подвергнуто конструкторским изменениям без письменного

согласования с заводом-изготовителем.

- Не производилось техническое обслуживание оборудования согласно пункту 4.1

- Длина медной трассы более 12 метров без изменения трубы или перепад высоты

Page 8

3. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Сплит-

Диамет

Ста

Диаметр

Максим

Высота

Норма

3.1 Общие указания

В инструкции по эксплуатации излагаются сведения, необходимые для правильной

эксплуатации и технического обслуживания машины в период ее прямого использования

Продолжительность срока службы машины и безопасность ее в работе зависит от

3.5. Возможные неисправности и способы их устранения

При возникновении неисправностей необходимо вызвать механика для их устранения.

Возможные неисправности и способы их устранения представлены в инструкции контроллера

3.9 Диаметры медных труб в зависимости от длины трассы

соблюдения правил эксплуатации.

Внимание! Холодильная машина должна использоваться в составе соответствующей

система

теплоизолирующей холодильной камеры, для хранения предварительно охлажденных пищевых продуктов. В случае использования машины по другому назначению (термообработка продуктов, установка на камеру объемом, отличным от рекомендуемого, и т.д.) необходимо проконсультироваться с производителем.

3.2. Меры безопасности

По способу защиты человека от поражения электрическим током изделие относиться к

1 классу защиты.

Степень защиты оборудования, обеспечиваемая оболочками, IP-24. Если появятся

р парожидкос

тной

трубы,

со

стандар

тной

трассой

всасыва

ющей

трубы,

со

стандар

тной

трассой

ндар

тна

тра

сса

до

паро-

жидкост

ной

трубы,

если

трасса

превыш

ает

стандарт

ную

длину

всасыва

ющей

трубы,

если

трасса

превыш

ает

стандарт

ную

длину

альная

длина

трассы

подъема

без

маслоподъ

емных

петель не

более

хладоген

та r410a

для трасы не более 15

меров

какие-либо признаки ненормальной работы холодильной машины или обнаружатся неисправности в электрической части (нарушение изоляции проводов, обрыв заземляющего провода и др.), эксплуатирующему персоналу следует немедленно отключить машину и вызвать механика.

SH-100

3/8

(10мм)

3/4

(19мм)

12м

3/8

(10мм)

7/8

(22мм)

35м 8,0 метр 7

3.3. Правила монтажа

Холодильная машина должна быть установлена на холодильной камере или другом торговом холодильном оборудовании по ГОСТ 23833-95 при температуре окружающего воздуха от -40 до +50 °С и относительной влажности до 85%. соответственно. Не допускается установка вблизи машины отопительных приборов на расстоянии менее 1,5 м.

3.4. Порядок работы

Включить автоматические выключатели, загорится температура на дисплее электронного регулятора температуры.

Через 60 сек. на дисплее устанавливается цифровое значение текущей температуры в охлаждаемом объеме. Температуру в охлаждаемом объеме устанавливают путем задания ее на дисплее регулятора температуры (описание процесса см. в Приложении В - стр.12).

В случае образования большой толщины "снеговой шубы" на испарителе, включить вручную оттайку, а также настроить частоту ее включения.

SH-200

3/8

(10мм)

Через 20 минут работы, система определит норму заправки фреона (для определения системой количества хладагента, ей требуется беспрерывно проработать минимум 20 минут), папка РС, параметр С29. Если С29=4, значит еще не определена норма заправки. Если С29 = 2 (норма, так и должно быть). Если С29=1 (мало хладагента), то дозаправить еще 500 грамм. Если С29=3 (много хладагента) значит пере заправлен и требуется немного скинуть хладагент

случае если из-за длины трассы требуется дозаправить более 500 гр фреона, то необходимо еще добавить синтетическое масло POE 55 или POE68 из расчета 50 гр/кг.

7/8

(22мм)

12м

1/2

(12мм)

1 1/8

(28,5мм)

35м 8,0 метр 9

. В

Page 9

Алгоритм работы

Система управления построена на принципе автоматического изменения параметров кипения хладагента и температуры в камере, в

зависимости от режима. Цикл заморозки состоит из 3-х режимов: охлаждение, заморозка и хранение. Для каждого из режимов настраиваются

параметры: для режима охлаждения - настраивается время и температура кипения хладагента (b05 и b01); для режима заморозки – время и

температура в камере (b04 и b02); Хранения – температура в камере (b03). По окончанию процесса заморозки контроллер выдает звуковой сигнал,

тем самым предлагая изъять замороженный продукт. Если после звукового сигнала в течении 5 минут не была нажата и удержана в течении 2-3

секунд кнопка «Стоп», то автоматика холодильного агрегата проведет сначала автоматическую оттайку (разморозку) воздухоохладителя, а затем

перейдет в режим хранения (поддержания установленной температуры b03 для этого режима).

Если по окончанию процесса заморозки, после звукового сигнала, в течении 5 минут была нажата и удержана кнопка «СТОП», то

автоматическая оттайка и переход в режим «хранения» автоматически не запустится. Данная функция реализована с целью защиты

замораживаемого продукта от выпадения конденсата, поэтому после вынимания замороженного продукта из хол. камеры требуется провести ручную

оттайку (разморозку) воздухоохладителя путем нажатия и удержания 2-3 сек соответствующей кнопки «Разморозка» на щите управления (Оттайку

возможно включить, когда система не работает и горит лампочка «СТОП»). После оттайки (разморозки) система снова будет готова замораживать

новую партию товара.

Заморозка по датчику проходит по тем же алгоритмам, только отсутствуют временной интервал для охлаждения и заморозки, т.к. это

контролируется датчиком продукта и окончание режима охлаждение и заморозки задается параметром b06 и b07. Датчик щуп NTC 10 kOm в

комплект не входит.

В случае если во время работы оборудования произошло отключение электричества, то при включении электричества система запустится в

режиме «хранения», т.к. при отключении произойдет сброс таймеров. Но если электричество было отключено вовремя оттайки (разморозки) или в

режиме «СТОП», то при включении электричества система не запуститься и будет стоять в режиме ожидания.

Для срабатывания любой кнопки на щите, требуется ее нажать и удержать в течении 2-3 секунд.

Page 10
