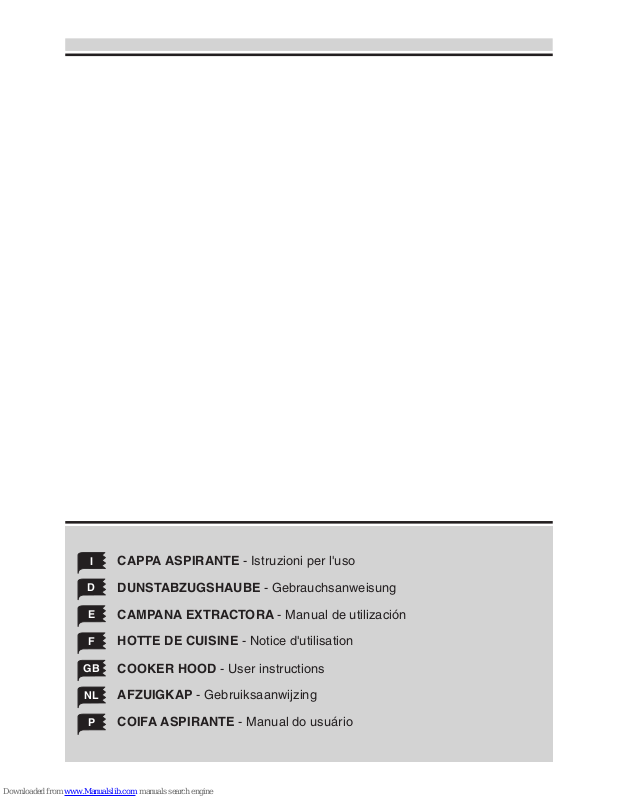

Belling 60CHIM User Instructions

CAPPA ASPIRANTE - Istruzioni per l'uso

DUNSTABZUGSHAUBE - Gebrauchsanweisung

CAMPANA EXTRACTORA - Manual de utilización

HOTTE DE CUISINE - Notice d'utilisation

COOKER HOOD - User instructions

AFZUIGKAP - Gebruiksaanwijzing

COIFA ASPIRANTE - Manual do usuário

I

D

E

F

GB

NL

P

- 3 -

A

167.2

20

A

C

A

B

M

max 90 cm

B

C

D

E

A

Fig.1

Fig.2 Fig.3

Fig.4 Fig.5

ABC

- 4 -

90°

Fig.6 Fig.7

- 5 -

GENERALITA'

Leggere attentamente il contenuto del presente libretto in quanto
fornisce importanti indicazioni riguardanti la sicurezza di
installazione, d'uso e di manutenzione. Conservare il libretto per
ogni ulteriore consultazione. L'apparecchio è stato progettato per
uso in versione aspirante (evacuazione aria all'esterno - Fig.1B),
filtrante (riciclo aria all'interno - Fig.1A) o con motore esterno
(Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una cappa

aspirante e un bruciatore o un focolare dipendenti dall'aria
dell'ambiente ed alimentati da un'energia diversa da quella
elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di
cui il bruciatore o il focolare necessita per la combustione. La
pressione negativa nel locale non deve superare i 4 Pa (4x10-5
bar). Per un funzionamento sicuro, provvedere quindi ad
un'opportuna ventilazione del locale. Per l'evacuazione esterna
attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

- controllare la targa dati (posta all’interno dell’ apperecchio) per
accettarsi che la tensione e potenza siano corrispondenti a quel­la della rete e la presa di collegamento sia idonea. In caso di
dubbio interpellare un elettricista qualificato.

- Se il cavo di alimentazione è danneggiato, esso deve essere
sostituito da un cavo o un assieme speciali disponibile presso il
costruttore o il suo servizio assistenza tecnica.

- Collegare il dispositivo all'alimentazione attraverso una spina
con fusibile 3A o ai due fili della bifase protetti da un fusibile

3A.

2. ATTENZIONE !
In determinate circostanze gli elettrodomestici possono
essere pericolosi.
A) Non cercare di controllare i filtri con la cappa in
funzione
B) Non toccare le lampade e le zone adiacenti, durante e

subito dopo l’uso prolungato dell'impianto di

illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa
D) Evitare la fiamma libera, perchè dannosa per i filtri e

pericolosa per gli incendi
E) Controllare costantemente i cibi fritti per evitare che l'olio

surriscaldato prenda fuoco
F) Prima di effettuare qualsiasi manutenzione, disinserire

la cappa dalla rete elettrica.
G) Questo apparecchio non è destinato all'utilizzo

da parte di bambini o persone che necessitano di

supervisione.
H) Controllare che i bambini non giochino con
l'apparecchio.

Questo apparecchio è contrassegnato in conformità alla Direttiva
Europea 2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Assicurandosi che questo prodotto sia smaltito in modo
corretto, l’utente contribuisce a prevenire le potenziali
conseguenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve essere
trattato come rifiuto domestico ma deve essere consegnato presso
l’idoneo punto di raccolta per il riciclaggio di apparecchiature
elettriche ed elettroniche.
Disfarsene seguendo le normative locali per lo smaltimento dei
rifiuti. Per ulteriori informazioni sul trattamento, recupero e
riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il
servizio di raccolta dei rifiuti domestici o il negozio presso il quale

il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono
essere effettuate da personale specializzato.

• Collegamento elettrico

L'apparecchio è costruito in classe II, perciò nessun cavo deve
essere collegato alla presa di terra.
L'allacciamento alla rete elettrica deve essere eseguito come
segue:
MARRONE = L linea
BLU = N neutro
Se non prevista, montare sul cavo una spina normalizzata per il
carico indicato nella etichetta caratteristiche. Se provvista di spina,
fare in modo che sia facilmente accessibile dopo l’installazione
dell’apparecchio.
Nel caso di collegamento diretto alla rete elettrica è necessario
interporre tra l'apparecchio e la rete un interruttore onnipolare
con apertura minima tra i contatti 3 mm, dimensionato al carico e
rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di
cottura sul dispositivo di cottura e la parte più bassa della cappa
da cucina deve essere di almeno 65 cm. Se dovesse essere usato
un tubo di connessione composto di due o più parti, la parte
superiore deve essere all'esterno di quella inferiore. Non collegare
lo scarico della cappa ad un condotto in cui circoli aria calda o
utilizzato per evacuare fumi degli apparecchi alimentati da
un'energia diversa da quella elettrica. Prima di procedere alle
operazioni di montaggio, per una più facile manovrabilità
dell’apparecchio disinserire i filtro/i antigrasso (Fig.6).

Nel caso di montaggio dell’apparecchio in versione aspirante
predisporre il foro di evacuazione aria.

• FISSAGGIO A PARETE

Eseguire i fori A rispettando le quote indicate (Fig.2). Fissare
l’apparecchio al muro ed allinearlo in posizione orizzontale con i
pensili. A regolazione avvenuta fissare la cappa definitivamente
tramite le 2 viti A (Fig.4).
Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al
tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in
cui le viti e i tasselli siano forniti in dotazione con il prodotto
accertarsi che siano idonei per il tipo di parete in cui deve essere
fissata la cappa.

• Se il vostro apparecchio è stato progettato per l'utilizzo in
abitazioni fornite di aspirazione centralizzata eseguire le seguenti
operazioni:

-L'interruttore comanda l'apertura e la chiusura di una valvola
tramite un dispositivo termoelettrico. Commutando l'interruttore
nella posizione ON, dopo un minuto, la valvola si apre ruotando
di 90° permettendo così l'aspirazione dell'aria viziata.
Commutando l'interruttore nella posizione OFF, dopo 100 secondi,
la valvola si chiude.

• FISSAGGIO DEI RACCORDI TELESCOPICI DECORATIVI

Predisporre l’alimentazione elettrica entro l’ingombro del raccordo
decorativo. Se il vostro apparecchio deve essere installato in
versione aspirante o in versione motore esterno, predisporre il
foro evacuazione aria. Regolare la larghezza della staffa di
supporto del raccordo superiore (Fig.3). Successivamente fissarla
al soffitto in modo che sia in asse con la vostra cappa tramite le
viti A (Fig.3) e rispettando la distanza dal soffitto indicata in Fig.2.
Collegare, mediante un tubo di raccordo, la flangia C al foro
evacuazione aria (Fig.4).
Infilare il raccordo superiore all’interno del raccordo inferiore ed
appoggiare sopra la scocca.Sfilare il raccordo superiore fino alla
staffa e fissarlo tramite le viti B (Fig.3). Per trasformare la cappa
da versione aspirante a versione filtrante, richiedere al vostro
rivenditore i filtri al carbone attivo e seguire le istruzioni di
montaggio.

ITALIANO

I

- 6 -

• VERSIONE FILTRANTE

Installare la cappa e i due raccordi come indicato nel paragrafo
riguardante il montaggio della cappa nella versione aspirante.
Per il montaggio del deviatore aria filtrante fare riferimento alle
istruzioni contenute nel kit.
Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come
accessorio.
I filtri devono essere applicati al gruppo aspirante posto all'interno
della cappa centrandoli ad esso e ruotandoli di 90 gradi fino allo
scatto d'arresto (Fig.7).

USO E MANUTENZIONE

• Si raccomanda di mettere in funzione l'apparecchio prima di

procedere alla cottura di un qualsiasi alimento. Si raccamanda di
lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato
la cottura dei cibi, per un'evacuazione completa dell'aria viziata.
Il buon funzionamento della cappa è condizionato da una corretta
e costante manutenzione; una particolare attenzione deve essere
data al filtro antigrasso e al filtro al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse
in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi
variabili relativamente all’uso dell’apparecchio.

- Per prevenire il pericolo di eventuali incendi, al massimo ogni 2
mesi è necessario lavare i filtri antigrasso, per i quali è possibile
utilizzare anche la lavastoviglie.

- Dopo alcuni lavaggi, si possono verificare delle alterazioni del
colore. Questo fatto non dà diritto a reclamo per l'eventuale loro
sostituzione.
In caso di inadempienza delle istruzioni di sostituzione e di
lavaggio si può verificare il rischio di incendio dei filtri antigrasso.

• I filtri al carbone attivo servono per depurare l'aria che viene
rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e
devono essere sostituiti ogni quattro mesi al massimo. La
saturazione del carbone attivo dipende dall'uso più o meno
prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità
con cui viene effettuata la pulizia del filtro antigrasso

• Pulire frequentemente la cappa, sia internamente che
esternamente, usando un panno inumidito con alcool denaturato
o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la cot­tura e non per l’uso prolungato di illuminazione generale dell’am­biente. L’uso prolungato dell’illuminazione diminuisce notevolmente
la durata media delle lampade.

• COMANDI:(Fig.5 ) MECCANICI la simbologia è di seguito
riportata:

A= tasto ILLUMINAZIONE
B= tasto OFF
C= tasto PRIMA VELOCITA’
D= tasto SECONDA VELOCITA’
E= tasto TERZA VELOCITA’

SI DECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI
PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE
AVVERTENZE

DEUTSCH

D

ALLGEMEINES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige
Sicherheitshinweise zur Installation, zum Gebrauch und zur
Wartung enthält. Die Anleitung für eventuelle zukünftige
Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in
Aspirationsversion (Luftausscheidung nach außen - Abb.1B),
Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äußerem
Motor (Abb.1C) entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und
ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb
sind, die von einer anderen Energiequelle als Strom versorgt
werden, da die Küchenhaube die Raumluft absaugt, die auch der
Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck
im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen.
Um einen sicheren Betrieb der Abzugshaube zu gewährleisten,
ist daher immer auf eine ausreichende Belüftung des Raumes zu
achten. Bei der Ableitung der Luft nach aussen müssen die
nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz :

- kontrollieren Sie das Typenschild an der Geräteinnenseite um
sich zu vergewissern, ob Spannung und Stromstärke der des
Stromnetzes entsprechen und die Steckdose geeignet ist. Im
Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker.

- Sollte das Speisekabel beschädigt sein, ist es durch ein anderes

- beim Hersteller oder dessen Kundendienst erhältliches - Kabel
oder mit einem speziellen Bausatz - zu ersetzen.

- Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder
über die beiden Drähte des Zweiphasenanschlusses, die durch
eine 3A-Sicherung geschützt sind, an die Stromversorgung
angeschlossen werden.

2. ACHTUNG !
Elektrogeräte können unter gewissen Umständen gefährlich
sein!
A) Niemals die Filter kontrollieren, wenn die Küchenhaube

in Betrieb ist.

B) Die Lampen und den umliegenden Bereich nicht während

oder nach längerer Benützung der Beleuchtungskörper
berühren.

C) Es ist verboten, Speisen unter der Abzugshaube zu

flambieren.

D) Offene Flammen sind unbedingt zu vermeiden, da diese

die Filter beschädigen und einen Brand verursachen
können.

E) Beim Frittieren sind die Speisen ständig zu kontrollieren,

um die Entzündung des Öls zu vermeiden.

F) Wird das Netzkabel dieser Haube beschädigt, muss es in

einer vom Hersteller zugelassenen Werkstatt ersetzt
werden, da hierzu Spezialwerkzeug benöetigt wird.

G) Das Gerät ist nicht für den Gebrauch durch

unbeaufsichtigte Kinder oder unfähige Personen

konzipiert.
H) Achten Sie bitte darauf, dass Kinder nicht mit dem
Gerät spielen.
I) Vor jeglichen Wartungsarbeiten unbedingt den

Netzstecker aus der Steckdose entfernen.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste
Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen
Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer
trägt dazu bei, den potentiellen negativen Folgen für Umwelt und
Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche

Symbol sagt aus, dass dieses Produkt nicht wie normaler
Hausmüll behandelt werden darf, sondern dass es einer
geeigneten Sammelstelle für das Recycling der elektrischen und

- 7 -

elektronischen Geräteteile zugeführt werden muss.
Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien.
Für weitere Informationen hinsichtlich der Behandlung, der
Wiederverwertung und des Recycling des Produkts wenden Sie
sich bitte an die zuständige lokale Stelle, an die Sammelstelle für
Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben
haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann
durchgeführt werden.

• Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine
der Leitungen geerdet werden. Der Anschluss an das Stromnetz
ist folgendermassen durchzuführen:
BRAUN = L Leitung
BLAU = Neutrale Linie
Falls nicht vorhanden, muss ein Normstecker mit den auf dem
Typenschild angegebenen Werten an das Kabel angeschlossen
werden. Wenn die Küchenhaube mit einem Netzstecker
ausgestattet ist, muss diese so installiert werden, dass der Stecker
gut zugänglich ist.
Beim Direktanschluss an das Stromnetz muss zwischen Gerät
und Netz ein der Netzlast und den geltenden Vorschriften
entsprechender Mehrpolstecker mit einer Mindestöffnung von 3
mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die
Kochbehälter auf der Kochvorrichtung und dem unteren Teil der
Abzugshaube muss mindestens 65 cm betragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder

mehr Teilen zusammengesetzt ist, muss der obere Teil über den
unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der
Küchenhaube an ein Rohr angeschlossen werden, in dem
Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet
wird, die an eine andere Energiequelle als an Strom
angeschlossen sind. Vor der Durchführung der Montagevorgänge,
den/die Fettfilter entfernen, damit sich das Gerät leichter
handhaben läßt (Abb.6).

Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten
Sie eine Luftabzugsöffnung vor.

• Ist Ihr Gerät für Wohnbereiche mit Zentralsaugsystem
vorgesehen, wie folgt vorgehen:

- Der Schalter steuert über eine thermoelektrische Vorrichtung
die Öffnung und Schließung eines Ventils. Wird der Schalter auf
ON gestellt, öffnet sich nach einer Minute das Ventil mit einer 90°
Drehung, wodurch die verbrauchte Luft angesaugt wird. Wird der
Schalter auf OFF gestellt, schließt sich nach 100 Sekunden das
Ventil wieder.

• BEFESTIGUNG AN DER WAND

Unter Einhaltung der angegebenen Maße die Löcher A bohren
(Abb.2). Das Gerät an der Wand befestigen und waagrecht mit
den Hängeschränken ausrichten. Wenn die Abzugshaube justiert
ist, anhand der 2 Schrauben A (Abb.4) befestigen. Für die
verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton,
Gipskarton, usw.) entsprechende Schrauben und Dübel
verwenden. Falls die Schrauben und Dübel mit dem Produkt
mitgeliefert wurden, sich vergewissern, daß sie für die Art der
Wand, an der die Abzugshaube befestigt werden soll, geeignet
sind.

• BEFESTIGUNG DER TELESKOPISCHEN, SCHMÜCKENDEN
ANSCHLUSSTÜCKE Die Stromzuleitung innerhalb des Raum-

bedarfs des schmückenden Anschlußstücks verlegen. Falls Ihr
Gerät in Aspirationsversion oder Version mit äußerem Motor zu
installieren ist, das Luftaustrittsloch vorbereiten. Die Breite des
Haltebügels des oberen Anschlußstücks einstellen (Abb.3). Dann
anhand der Schrauben A (Abb.3) so an der Decke befestigen,
daß er mit der Abzugshaube ausgerichtet ist und die in Abb. 2
angegebene Entfernung von der Decke einhalten. Mittels eines
Anschlußrohrs den Flansch C mit dem Luftaustrittsloch verbinden
(Abb.4). Das obere Anschlußstück in das untere Anschlußstück

stecken und auf den Aufbau legen Das obere Anschlußstück bis
zum Bügel ausziehen und anhand der Schrauben B (Abb.3)
befestigen. Zur Verwandlung der Abzugshaube von der
Aspirationsversion in die Filtrationsversion, beim Händler die Aktiv­kohlenfilter besorgen und die Montageanleitung befolgen.

• FILTRATIONSVERSION

Die Abzugshaube und die zwei Anschlußstücke laut den
Anweisungen des Abschnitts über die Montage der Abzugshaube
in Aspirationsversion befolgen. Zur Montage des
Filtrationsanschlußstücks auf die dem Kit beiliegenden
Anweisungen Bezug nehmen. Wurde das Kit nicht mitgeliefert,
beim Händler als Zubehör bestellen.Die Filter müssen am
Ansaugaggregat angebracht werden, das sich im Innern der
Haube befindet, wobei sie nach ihr ausgerichtet werden und um
90 Grad bis zur Auslösung der Sperrung gedreht werden müssen.
(Abb.7).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn
der Speisen einzuschalten. Es wird weiterhin empfohlen, das
Gerät nach Beendigung des Kochvorgangs noch 15 Minuten
weiterlaufen zu lassen, um den vollständigen Abzug der
Kochdünste zu gewährleisten.
Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend
von der Sorgfalt und Regelmäßigkeit der Wartung ab,
insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten
enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der
Verschmutzung besonders ausgesetzt und sollte, je nach
Gebrauch und Kochgewohnheiten, in mehr oder weniger langen
Zeitabschnitten gereinigt werden.

- Um der Brandgefahr vorzubeugen, müssen maximal alle 2
Monate die Fettfilter gewaschen werden. Das geht auch mit der
Spülmaschine.

- Nach einigen Waschgängen können Farbveränderungen
auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen
Ersatz derselben.
Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs
und der Reinigung der Fettfilter kann Brand verursacht werden.

• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder
in den Raum zurückgeführt wird. Die Filter sind weder waschbar
noch wiederverwertbar und müssen spätestens alle vier Monate
ausgewechselt werden. Die Sättigung der Aktivkohle hängt von
der mehr oder minder langen Benutzungsdauer der
Dunstabzugshaube, von der Art der zubereiteten Speisen und
von der mehr oder weniger häufigen Reinigung des Fettfilters ab.

• Reinigen Sie die Haube innen und außen regelmäßig mit Spiritus
oder einem neutralen Flüssigreiniger ohne Scheuermittel.

• Die Beleuchtung der Dunstabzugshaube ist dazu geplant,
während des Kochvorgangs eingesetzt zu werden. Durch einen
verlängerten Einsatz der Beleuchtung wird die durchschnittliche
Lebensdauer der Leuchten erheblich gemindert.

• BEDIENUNG: (Abb.5) DER BELEUCHTUNG die
SimboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG
B = Taste OFF
C = Taste ERSTE GESCHWINDIGKEIT
D = Taste ZWEITE GESCHWINDIGKEIT
E = Taste DRITTE GESCHWINDIGKEIT

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN
GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND,
WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

- 8 -

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efec­tuadas por personal especializado.

• Instalación eléctrica

El aparato está construido en clase II, por lo tanto no se debe e
conectar ningún cable a la toma de tierra.
La conexión a la corriente eléctrica debe realizarse de la siguiente
manera:

MARRÓN = L línea.
AZUL = N neutro.

Si no está incluido, monte en el cable un enchufe normalizado
para la carga indicada en la etiqueta de las caracteristicas. Si
está provista de enchufe,coloque la campana de tal manera que
el enchufe quede en un sitio accesible. En caso de conexión
directa a la corriente eléctrica, es necesario interponer entre el
aparato y la red un interruptor omnipolar con abertura mínima de
3mm, adecuado a la carga y que responda a las normas vigen­tes.

• La distancia mínima entre la superficie de soporte de los
recipientes de cocción en el dispositivo de cocción y la parte
más baja de la campana de cocina debe de al menos 65 cm.

Si debe usarse un tubo de conexión compuesto de dos o más
partes, la parte superior debe estar fuera de la parte inferior. No
conecte la descarga de la campana a un conducto en el que circúle
airecaliente o que sea utilizado para evacuar los humos de
aparatos alimentados por una energía que no sea eléctrica.
Antes de efectuar las operaciones de montaje, para una más fácil
maniobrabilidad del aparato, extraer el/los filtro/s antigrasa (Fig.6).

En el caso de montaje del aparato en la versión aspirante,
predisponer el orificio de evacuación aire.

• Si vuestro aparato ha sido proyectado para el uso en habitaciones
equipadas con aspiración centralizada ejecutar las siguientes
operaciones:

- El interruptor comanda la abertura y el cierre de la válvula a
través de un dispositivo termoeléctrico. Cambiando el interruptor
hacia la posición ON, luego de un minuto, la válvula se abre
rotando a 90 °, permitiendo de este modo la aspiración del aire
viciado. Cambiando el interruptor hacia la posición OFF, luego de
100 segundos, la válvula se cierra.

• FIJAR A LA PARED

Efectúe los agujeros A respetando las cuotas indicadas (Fig.2).
Fije el aparato a la pared y póngalo en línea en posición horizontal
con los armarios de pared. Una vez efectuada la regulación, fije
la campana definitivamente mediante los dos tornillos A (Fig.4).
Para los montajes en general, utilice los tornillos y los tacos que
expanden adecuados al tipo de pared (por ejemplo cemento ar­mado, cartón piedra, etc.). En el caso de que los tornillos y los
tacos estén en dotación con el producto, asegúrese de que sean
adecuados al tipo de pared en que se debe fijar la campana.

• FIJAR LOS RACORES TELESCÓPICOS DECORATIVOS

Predisponga la alimentación eléctrica dentro del espacio ocupado
por el racor decorativo. Si su aparato se debe instalar en versión
aspiradora o en versión motor externo, predisponer el agujero
para la evacuación de aire. Regular la largura del estribo de
soporte del racor superior (Fig.3). A continuación fije al techo de
modo que esté en línea con su campana mediante los tornillos A
(Fig.3) y respetando la distancia del techo indicada en la Fig.2.
Conecte, mediante un tubo de empalme, la brida C al agujero
para la evacuación del aire (Fig.4).
Insertar el racor superior al interior del racor inferior y apoyar
sobre la caja
Extraiga el racor superior hasta el estribo y fíjelo mediante los
tornillos B (Fig.3). Para transformar la campana de la versión
aspiradora a la versión filtrante, solicite a su vendedor los filtros
al carbón activo y seguir las instrucciones de montaje.

GENERALIDADES

Lea atentamente el contenido del presente libro de instrucciones
pues contiene indicaciones importantes para la seguridad en la
instalación, el uso y el mantenimiento (Consérvelo para un posible
consulta posterior). El aparato ha sido diseñado para el uso en
versión aspiradora (evacuación de aire hacia el exterior – Fig.1B),
filtrante (reciclaje del aire en el interior – Fig.1A) o con motor
exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1.Preste atención si funcionan contemporáneamente una

campana aspirante y un quemador o una chimenea que toman el
aire del ambiente y están alimentados por energía que no sea
eléctrica, pues la campana aspirante toma del ambiente el aire
que el quemador o la chimenea necesitan para la combustión.
La presión negativa del local no debe superar los 4 Pa (4x10-5
bares).
Para un funcionamiento seguro, realice primero una adecuada
ventilación del local. Para la evacuación externa, aténgase a las
disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

- controlar los datos de matrícula (que se encuentran en el interior
del aparato) para constatar que la tensión y la potencia
correspondan a la de la red y el enchufe de conexión sea idóneo.
En caso de dudas, recurra a un electricista calificado.

- Si el cable de alimentación está dañado, se debe cambiar con
un cable o conjunto especial de cables que puede suministrar
tanto el fabricante como el servicio de asistencia técnica.

- Conecte el dispositivo a la red de alimentación a través de un
enchufe con fusible 3A o a los dos cables de la línea bifásica
protegidos por un fusible 3A.

2. ¡ ATENCIÓN !!

En determinadas circunstancias los electrodomésticos pueden
ser peligrosos.

A) No intente controlar los filtros cuando la campana esté
funcionando.
B) No tocar las lámparas y las zonas adyacentes, durante e
inmediatamente después del uso prolongado del equipo de
iluminación.
C) Está prohibido cocinar alimentos a la llama debajo de la
campana.
D) Evite las llamas libres, pues resultan perjudiciales para
los filtros y pueden provocar incendios.
E) Controle en todo momento los alimentos fritos para evitar
que el aceite caliente prenda fuego.
F) Antes de realizar cualquier operación de mantenimiento
desconecte la campana de la corriente eléctrica.
G) El aparato no ha sido diseñado para ser utilizado por niños
o personas incapaces sin vigilancia.
H) Controle que los niños no jueguen con el aparato.

Este aparato está fabricado en conformidad con la Norma Europea
2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
Controlando que este producto sea eliminado de modo correcto,
el usuario contribuye a prevenir consecuencias negativas para
el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta,
indica que este producto no debe ser tratado como residuo
doméstico sino que debe ser entregado a un punto de recolección
para reciclar aparatos eléctricos y electrónicos.
Elimínelo siguiendo las normas locales para la eliminación de
desechos.
Para mayor información sobre el tratamiento, recuperación o
reciclaje de este producto, llame a la oficina local encargada, al
servicio de recolección de desechos domésticos o al negocio en
el cual ha comprado el producto.

ESPAÑOL

E

- 9 -

• VERSIÓN FILTRANTE

Instale la campana y los dos racores como indicado en el párrafo
correspondiente al montaje de la campana en la versión
aspiradora. Para el montaje del racor filtrante seguir las
instrucciones contenidas en el juego. Si el juego no está en
dotación, pídalo a su vendedor como accesorio. Los filtros deben
ser aplicados al grupo aspirante dentro de la campana,
centrándolos y rotándolos 90 grados hasta el disparo de
dentención (Fig. 7).

USO Y MANTENIMIENTO

• Se recomienda poner en funcionamiento el aparato antes de

proceder a la cocción de un alimento cualquiera. Se recomienda
también, dejar funcionar el aparato durante 15 minutos después
de haber finalizado la cocción para lograr una evacuación
completa del aire viciado.
El buen funcionamiento de la campana depende de la realización
de un correcto y constante mantenimiento; se debe prestar una
atención particular al filtro antigrasa y al filtro de carbón activo.

• El filtro antigrasa cumple la función de retener las partículas
de grasa en suspensión en el aire, por lo tanto, puede atascarse
en distintos momentos que dependen del uso del aparato.

- Para prevenir el peligro de incendios, es necesario lavar los
filtros antigrasa cada 2 meses como máximo, para lo cual es
posible utilizar un lavavajillas.

- Después de algunos lavados, se pueden verificar alteraciones
del color. Si esto sucede, no constituye motivo de reclamo para su
sustitución.
Si no se cumplen las instrucciones de sustitución o de lavado,
existe el riesgo de incendio de los filtros antigrasa.

• Los filtros de carbón activo sirven para depurar el aire que se
devuelve al ambiente. Los filtros no se pueden lavar o regenerar
y deben ser sustituidos cada cuatro meses como máximo. La
saturación del carbón activo depende del uso más o menos
prolongado del aparato, del tipo de cocina y de la regularidad con
la que se realiza la limpieza del filtro antigrasa.

• Limpie frecuentemente la campana, tanto por dentro como por
fuera, usando un paño bañado con alcohol de quemar o detergentes
líquidos neutros no abrasivos.

• La instalación de iluminación ha sido proyectada para ser
utilizada durante la cocción y no para su uso prolongado como
iluminación general del ambiente. El uso prolongado de la
iluminación disminuye notablemente la duración media de las
lámparas.

• MANDOS: (Fig.5) Mecánicos la simbología es la siguiente:
A= botón ILUMINACION.
B= botón OFF
C= botón PRIMERA VELOCIDAD.
D= botón SEGUENDA VELOCIDAD.
E= botón TERCERA VELOCIDAD.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DA­ÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS
ADVERTENCIAS.

FRANÇAIS

F

GÉNERALITÉS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit
des indications importantes concernant la sécurité d'installation,
d'emploi et d'entretien. Le conserver pour d' ultérieures
consultations. L’appareil a été conçu pour être utilisé dans le
modèle aspirant (évacuation de l’air à l’extérieur – Fig.1B), filtrant
(retour de l’air à l’intérieur – Fig.1A) ou doté d’un moteur externe
(Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez

simultanément la hotte à évacuation avec un brûleur ou une
cheminée alimentés par une énergie autre que l'électricité, vous
pouvez créer un problème "d'inversion de flux". Dans ce cas la
hotte aspire l'air nécessaire à leur combustion. La dépression dans
le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un
fonctionnement en toute sécurité, n'oubliez pas de prévoir une
ventilation suffisante du local.
Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispo­sitions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électri­que :

- lire les données reportées sur la plaquette d’identification
(appliquée à l’intérieur de la hotte) pour vérifier si le voltage et la
puissance correspondent à ceux du réseau. Contrôler aussi si la
prise est adaptée. En cas de doutes, contacter un électricien
qualifié.

- Si le câble d'alimentation est abîmé, il faut le remplacer par un
autre câble ou par un ensemble, spécialement prévus, que vous
pouvez commander au fabricant ou à un de ses services
d'assistance technique.

- Raccorder le dispositif au secteur à l'aide d'une prise avec fusible

3A ou aux deux fils du diphasé protégés par un fusible 3A.

2. ATTENTION !
Dans des circonstances déterminées les électroménagers
peuvent être dangereux.
A)Ne pas controler les filtres pendant que la hotte est en fonc­tionnement
B) Ne pas toucher les lames et les zones adjacentes, pendant
et immediatement apres l’utilisation prolonge du systeme
d’eclairage.
C)Il est interdit de cuire les aliments à la flamme sous la hotte
D)Eviter la flamme libre, parcequ'elle est nuisible pour les
filtres et dangereuse pour les incendies
E)Controler constamment les aliments frits pour éviter que
l'huile surchauffée/ne prenne feu
F)Avant d'effectuer n'importe quel entretien déconnecter la
hotte du réseau électrique.
G) Cet appareil n'a pas été conçu pour être utilisé par des
enfants ou par des personnes inaptes sans surveillance.
H) Veiller à ce que les enfants ne jouent pas avec l'appareil.

Cet appareil est marqué conformément à la Directive européenne
2002/96/CE sur les déchets d'équipements électriques et
électroniques (DEEE). Assurez-vous que cet appareil soit mis au
rebus selon la réglementation en vigueur, vous éviterez ainsi des
conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation
jointe rappelle que cet appareil ne doit pas être traité comme un
déchet domestique mais faire l'objet d'une collecte sélective dans
une déchetterie spécialisée dans le recyclage des appareils
électriques et électroniques.
Conformez-vous aux réglementations locales sur la collecte et
l'élimination des déchets.
Pour tout autre renseignement sur le traitement, la récupération
et le recyclage de cet appareil, veuillez contacter le bureau

- 10 -

concerné de votre ville, le service de collecte des déchets
domestiques ou le magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être effectués
par un personnel spécialisé.

• Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable ne doit
être connecté avec la prise terre.
La connection avec le réseau électrique doit être éxécutée comme
suit:
MARRON = L ligne
BLEU = N neutre
Si elle n'a pas été prévue, monter sur le cable une fiche normalisée
pour la charge indiquée sur l'etiquette des caractéristiques. Si
elle est dotée d'une fiche, la hotte doit être installée en sorte que
la fiche soit accessible.
En cas de connection directe avec le réseau électrique, il est né­cessaire d'interposer entre l'appareil et le réseau un interrupteur
omnipolaire avec une ouverture minimale entre les contacts de 3
mm, proportionnel à la charge et correspondant aux normes en
vigueur.

• La distance minimum entre la surface de support des récipients
de cuisson sur le dispositif de cuisson et la partie la plus basse
de la hotte pour cuisine doit être de 65 cm au moins.
S'il doit être utilisé un tuyau de connection composé de deux ou
plusieurs parties, la partie superieure doit être à l'exterieur de
celle inférieure.
Ne pas relier le tuyau d'échappement de la hotte à un conduit
dans lequel circule de l'air chaud ou employé pour évacuer les
fumées des appareils alimentés par une énergie differente de celle
électrique.
En vue d’une manœuvrabilité de l’appareil plus facile, avant d’exé­cuter les opérations de montage, déconnecter le filtre/les filtres
anti-graisse (Fig.6).

S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture
pour l’évacuation de l’air.

• Si votre appareil a été étudié pour être utilisé dans des habitations
pourvues d’aspiration centralisée, effectuer les opérations
suivantes:

-L’interrupteur commande l’ouverture et la fermeture d’une
soupape au moyen d’un dispositif thermoélectrique. En commutant
l’interrupteur sur la position ON, après une minute, la soupape
s’ouvre en tournant de 90°, ce qui permet l’aspiration de l’air vicié.
En inversant l’interrupteur sur la position OFF, après 100 secondes,
la soupape se ferme.

• FIXATION MURALE

Exécuter les trous A en respectant les cotes indiquées (Fig. 2).
Fixer l’appareil au mur et l’aligner dans la position horizontale
avec les éléments suspendus. Cette opération terminée, fixer la
hotte définitivement au moyen des 2 vis A (Fig. 4). En cas de
différents montages utiliser des vis et des goujons à expansion
adéquats au type de mur (par exemple béton armé, placoplâtre,
etc.). Au cas où les vis et les goujons seraient fournis avec
l’appareil, s’assurer qu’ils sont adéquats au type de paroi, où sera
fixée la hotte.

• FIXATION DES RACCORDS TÉLESCOPIQUES DE DÉCORA­TION

Prévoir l’alimentation électrique à l’intérieur de l’encombrement
du raccord de décoration. Si votre appareil doit être installé dans
le modèle aspirant ou doté d’un moteur externe, prévoir le trou de
l’évacuation de l’air. Régler d’abord la largeur de la bride de support
du raccord supérieur (Fig.3), ensuite la fixer au plafond, de manière
à ce qu’elle soit sur l’axe de votre hotte au moyen des vis A (Fig.3),
tout en respectant la distance depuis le plafond indiquée à la Fig.2.
Raccorder la bride C au trou d’évacuation de l’air au moyen d’un
tube de raccordement (Fig.4).
Introduire le raccord supérieur à l’intérieur du raccord inférieur et
appuyer sur la coque.

. Retirer le raccord supérieur jusqu’à la bride et le fixer au moyen

des vis B (Fig.3). Si on veut transformer la hotte du modèle aspirant
au modèle filtrant, demander à votre revendeur les filtres au
charbon actif et suivre les instructions de montage.

• MODÈLE FILTRANT

Installer la hotte et les deux raccords suivant l’indication reportée
au paragraphe concernant le montage de la hotte dans le modèle
aspirant. En cas de montage du raccord filtrant, se rapporter aux
instructions figurant dans le jeu. Si le jeu n’est pas fourni,
commandez-le à votre revendeur comme accessoire. Les filtres
doivent être appliqués au groupe aspirant situé à l’intérieur de la
hotte en les centrant par rapport au groupe aspirant et en les
tournant de 90 degrés jusqu’au déclic d’arrêt.

EMPLOI ET ENTRETIEN

• Il est conseillé de mettre en service la hotte quelques minutes

avant de commencer à cuisiner. De même il est conseillé de
l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer
au maximum les odeurs et évacuer l'air vicié.
Le bon fonctionnement de la hotte est lié à la fréquence des
opérations d'entretien et, plus particulièrement, à l'entretien du
filtre anti-graisse et du filtre à charbon actif.

• Le filtre anti-graisse a pour rôle de retenir les particules grasses
en suspension dans l'air. Il peut donc se boucher plus ou moins
rapidement selon la fréquence d'utilisation de la hotte.

- Pour prévenir tout risque d'incendie, il faut laver les filtres anti­graisse au moins tous les 2 mois, ces derniers son lavables même
au lave-vaisselle.

- Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne
donne pas droit à réclamation ni droit, par conséquent, à leur
remplacement.
Le non-respect des consignes de remplacement et de lavage peut
entraîner un risque d'incendie des filtres anti-graisse.

• Les filtres à charbon actif servent à filtrer l'air qui est ensuite
renvoyé dans la pièce. Les filtres ne sont ni lavables ni
régénérables, il faut par conséquent les changer au moins tous
les quatre mois. La saturation du charbon actif dépend de
l'utilisation plus ou moins prolongée de l'appareil, du type de
cuisine pratiquée et de la régularité du nettoyage du filtre anti­graisse.

• Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à
l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents
liquides neutres non abrasifs.

• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier
n'est en effet pas conçu pour un éclairage général prolongé de la
pièce. Une utilisation prolongée de l'éclairage diminue
considérablement la durée de vie moyenne des lampes.

• COMMANDES: (Fig.5) Mécaniques les symboles sont les sui­vants:

A = touche ECLAIRAGE
B = touche OFF
C = touche PREMIERE VITESSE
D = touche DEUXIEME VITESSE
E = touche TROISIEME VITESSE

NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVEN­TUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES
SUSDITES INSTRUCTIONS.

- 11 -

GENERAL

Carefully read the following important information regarding in­stallation safety and maintenance. Keep this information booklet
accessible for further consultations. The appliance has been
designed for use in the ducting version (air exhaust to the outside
– Fig.1B), filtering version (air circulation on the inside – Fig.1A)
or with external motor (Fig.1C).

SAFETY PRECAUTION

1. Take care when the cooker hood is operating simultaneously

with an open fireplace or burner that depend on the air in the
environment and are supplied by other than electrical energy, as
the cooker hood removes the air from the environment which a
burner or fireplace need for combustion.
The negative pressure in the environment must not exceed 4Pa
(4x10-5 bar).
Provide adequate ventilation in the environment for a safe
operation of the cooker hood.Follow the local laws applicable for
external air evacuation.

Before connecting the model to the electricity network:

- control the data plate (positioned inside the appliance) to
ascertain that the voltage and power correspond to the network
and the socket is suitable. If in doubt ask a qualified electrician.

- If the power supply cable is damaged, it must be replaced with
another cable or a special assembly, which may be obtained direct
from the manufacturer or from the Technical Assistance Centre.

- This device must be connected to the supply network through
eiter a plug fused 3A or hardwired to a 2 fase spur protected by

3A fuse.

2. WARNING !
In certain circumstances electrical appliances may be a
danger hazard.
A) Do not check the status of the filters while the cooker
hood is operating
B) Do not touch bulbs or adjacent areas, during or straight
after prolonged use of the lighting installation.
C) Flambè cooking is prohibited underneath the cooker hood
D) Avoid free flame, as it is damaging for the filters and a
fire hazard
E) Constantly check food frying to avoid that the overheated
oil may become a fire hazard
F) Disconnect the electrical plug prior to any maintenance.
G) This appliance is not intended for use by young children
or infirm persons without supervision
H) Young children should be supervised to ensure they do
not play with the appliance
I) There shall be adequate ventilation of the room when the
rangehood is used at the same time as appliances burning
gas or other fuels
L) There is a risk of fire if cleaning is not carried out in ac­cordance with the instructions

This appliance conforms to the European Directive EC/2002/96,
Waste Electrical and Electronic Equipment (WEEE). By making
sure that this appliance is disposed of in a suitable manner, the
user is helping to prevent potential damage to the environment or
to public health.

he symbol on the product or on the accompanying
paperwork indicates that the appliance should not be treated as
domestic waste, but should be delivered to a suitable electric and
electronic appliance recycling collection point.
Follow local guidelines when disposing of waste.
For more information on the treatment, re-use and recycling of
this product, please contact your local authority, domestic waste
collection service or the shop where the appliance was purchased.

INSTALLATION INSTRUCTIONS

Assembly and electrical connections must be carried out by
specialised personnel.

• Electric Connection

The appliance has been manufactured as a class II, therefore no
earth cable is necessary.
The connection to the mains is carried out as follows:
BROWN = L line
BLUE = N neutral
If not provided, connect a plug for the electrical load indicated on
the description label. Where a plug is provided, the cooker hood
must be installed in order that the plug is easily accessible.
An omnipolar switch with a minimum opening of 3mm between
contacts, in line with the electrical load and local standards, must
be placed between the appliance and the network in the case of
direct connection to the electrical network.

• The minimum distance between the support surfaces of the
cooking pots on the cooker top and the lowest part of the cooker
hood must be at least 65 cm.

If a connection tube composed of two parts is used, the upper
part must be placed outside the lower part.
Do not connect the cooker hood exhaust to the same conductor
used to circulate hot air or for evacuating fumes from other
appliances generated by other than an electrical source.
Before proceeding with the assembly operations, remove the anti­grease filter(s) (Fig.6) so that the unit is easier to handle.

In the case of assembly of the appliance in the suction version
prepare the hole for evacuation of the air.

• If your appliance has been designed for use in habitations
supplied with acentralised suction device perform the following
operations:

-The switch controls opening and closure of a valve using a
thermoelectical device. By placing the switch in the ON position,
after a minute, the valve opens rotating 90° allowing suction of
the stale air. By placing the switch in the OFF position, the valve
closes after 100 seconds.

• FIXING TO THE WALL

Drill the holes A respecting the distances indicated (Fig.2). Fix
the appliance to the wall and align it in horizontal position to the
wall units. When the appliance has been adjusted, definitely fix
the hood using the screws A (Fig.4). For the various installations
use screws and screw anchors suited to the type of wall (e.g.
reinforced concrete, plasterboard, etc.). If the screws and screw
anchors are provided with the product, check that they are suitable
for the type of wall on which the hood is to be fixed.

• FIXING THE DECORATIVE TELESCOPIC FLUE

Arrange the electrical power supply within the dimensions of the
decorative flue. If your appliance is to be installed in the ducting
version or in the version with external motor, prepare the air
exhaust opening. Adjust the width of the support bracket of the
upper flue (Fig.3). Then fix it to the ceiling using the screws A
(Fig.3) in such a way that it is in line with your hood and respecting
the distance from the ceiling indicated in Fig.2. Connect the flange
C to the air exhaust hole using a connection pipe (Fig.4). Insert
the upper flue into the lower flue and rest above the frame. Extract
the upper flue up to the bracket and fix it with the screws B (Fig.3).
To transform the hood from a ducting version into a filtering version,
ask your dealer for the charcoal filters and follow the installation
instructions.

• FILTERING VERSION

Install the hood and the two flues as described in the paragraph
for installation of the hood in ducting version. To assemble the
filtering flue refer to the instructions contained in the kit.
If the kit is not provided, order it from your dealer as accessory.
The filters must be applied to the suction unit positioned inside
the hood. They must be centred by turning them 90 degrees until
the stop catch is tripped (fig. 7).

ENGLISH

GB

- 12 -

USE AND MAINTENANCE

• We recommend that the cooker hood is switched on before any
food is cooked. We also recommend that the appliance is left
running for 15 minutes after the food is cooked, in order to
thoroughly eliminate all contaminated air.
The effective performance of the cooker hood depends on constant
maintenance; the anti-grease filter and the active carbon filter both
require special attention.

• The anti-grease filter is used to trap any grease particles
suspended in the air, therefore is subject to saturation (the time it
takes for the filter to become saturated depends on the way in
which the appliance is used).

- To prevent potential fire hazards, the anti-grease filters should be
washed a minimum of every 2 months (it is possible to use the
dishwasher for this task).

- After a few washes, the colour of the filters may change. This
does not mean they have to be replaced.
If the replacement and washing instructions are not followed, the
anti-grease filters may present a fire hazard.

• The active carbon filters are used to purify the air which is
released back into the room. The filters are not washable or re­usable and must be replaced at least once every four months.
The active carbon filter saturation level depends on the frequency
with which the appliance is used, the type of cooking performed
and the regularity with which the anti-grease filters are cleaned.

• Clean the cooker hood frequently, both inside and outside, using
a cloth which has been dampened with denatured alcohol or
neutral, non-abrasive liquid detergents.

• The light on the cooker hood is designed for use during cooking
and not for general room illumination. Extended use of the light
reduces the average duration of the bulb.

•COMMANDS:(Fig.5)MECHANICAL the key symbols are ex­plained below:

A = LIGHT
B = OFF
C = SPEED I
D = SPEED II
E = SPEED III

THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR
EVENTUAL DAMAGES CAUSED BY BREACHING THE ABOVE
WARNINGS.

NEDERLANDS

NL

ALGEMEEN

De inhoud van dit boekje grondig doorlezen, daar het belangrijke
informatie bevat voor veilige installatie, gebruik en onderhoud.Het
boekje bewaren voor verdere raadpleging.Het apparaat is
ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd
moet worden voor voldoende luchttoevoer naar de keuken) of als
filter (Iuchtrecirculatie binnen). Het apparaat is ontworpen om
gebruikt te worden in de afzuigversie (externe afvoer van de lucht

- Afb.1B), in de filterversie (interne hercirculatie van de lucht ­Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

Opletten indien tegelijkertijd een afzuigkap en een brander of haard
functioneren die afhankelijk zijn van de omgevingslucht en gevoed
worden door een andere energiebron dan de elektrische energie.
De afzuigkap kan de lucht die de brander of haard nodig heeft
voor de verbranding aan de omgeving onttrekken. De negatieve
druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen.
Voor een veilige werking dient u te zorgen voor een goede ventilatie
van de ruimte. Voor de afvoer naar buiten moet u zich houden
aan de geldende voorschriften die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

- controleer op het gegevensplaatje (aan de binnenkant van het
apparaat) of de spanning en het vermogen overeenkomen met
die van het net, en of de stekker geschikt is voor de aansluiting.
Neem in geval van twijfel contact op met een gekwalificeerde
elektricien.

- Als de voedingskabel beschadigd is dient deze te worden
vervangen door een andere kabel of een speciale kabelcombinatie,
beschikbaar bij de fabrikant of de technische servicedienst.

- Verbind het mechanisme aan de voeding m.b.v. en stekker met
zekering 3A of aan de twee draden van de tweefase beschermd
met een 3A zekering.

2. WAARSCHUWING !
Onder bepaalde omstandigheden kunnen huishoudelijke ap­paraten gevaarlijk zijn.
A) Probeer de filters niet te controleren als de afzuigkap in
werking is
B) Onmiddellijk na en tijdens de langdurige werking van de
verlichtingsinstallatie de lampen en aangrenzende zones niet
aanraken.
C) Het is verboden om onder de afzuigkap gerechten te flambe­ren
D) Laat de branders niet open en bloot branden, omdat dit
schadelijk is voor de filters en gevaarlijk is met het oog op
brand.
E) Tijdens frituren constant opletten, om te voorkomen dat
de olie door oververhitting vlam zou vatten
F) Alvorens onderhoudswerkzaamheden aan het apparaat te
verrichten, de stroom uitschakelen.
G) Het apparaat is niet geschikt om zonder toezicht te worden
gebruikt door kinderen of door onkundige personen.
H) Controleer dat kinderen niet met het apparaat spelen.

Dit apparaat is voorzien van het keurmerk Waste Electrical and
Electronic Equipment (WEEE), zoals vastgesteld door de
Europese Norm 2002/96/EC. Door te zorgen dat de
afvalverwijdering van dit product correct wordt uitgevoerd, werkt
de gebruiker mee aan het voorkomen van potentiële negatieve
consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde
documentatiemateriaal geeft aan dat het niet moet worden
behandeld als normaal huisvuil, maar dat het moet worden
ingeleverd bij een speciaal verzamelpunt voor het recyclen van
elektrische en elektronische apparatuur.

- 13 -

De afvalverwijdering moet plaatsvinden in het respect van de
gemeentelijke normen.
Voor meer informatie over het onderhoud en het recyclen van dit
product kunt u contact opnemen met uw gemeente, de locale
reinigingsdienst, of de winkel waar u het product heeft
aangeschaft.

INSTALLATIE INSTRUCTIES

De werkzaamheden m.b.t de montage en de elektrische
aansluiting dienen verricht te worden door gespecialiseerd
personeel.

ELEKTRISCHE AANSLUITING

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd
worden:
BRUIN = L fase
BLAUW = N nulleiding
Als deze niet reeds voorzien is moet u een stekker op het snoer
aansluiten die genormaliseerd is voor de belasting die op het
typeplaatje is aangegeven. Indien van stekker voorzien moet de
afzuigkap zodanig geïnstalleerd worden dat de stekker bereikbaar
is.
In het geval van een rechtstreekse aansluiting op het
elektriciteitsnet moet u tussen het apparaat en het net een
meerpolige schakelaar plaatsen met een minimale opening tussen
de contacten van 3 mm. Deze schakelaar moet berekend zijn op
de belasting vermeld op het typeplaatje en moet aan de geldende
voorschriften voldoen.

• De minimumafstand tussen het oppervlak dat de pannen op het
fornuis ondersteunt en de onderkant van de afzuigkap moet
minstens 65 cm bedragen Indien een verbindingsbuis bestaande
uit twee of meer delen gebruikt wordt, dan moet het bovenste
gedeelte aan de buitenkant van het onderste gedeelte zitten.
Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor
warme lucht circuleert of die gebruikt wordt voor de afvoer van
rook van apparaten die door een andere energiebron dan
elektrische energie gevoed worden.
Voordat u verder gaat met de montage dient u, om het apparaat
makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te
verwijderen (Afb.6).
Bij montage van het apparaat in de afzuigversie dient u voor een
gat voor de luchtafvoer te zorgen.

• Indien uw apparaat ontworpen is voor het gebruik in woningen
die voorzien zijn met een gecentraliseerd afzuigsysteem dan voert
u onderstaande handelingen uit:

- De schakelaar regelt de opening en de sluiting van een klep via
een thermo-elektrisch systeem. Door de schakelaar op ON te
zetten gaat de klep na één minuut open met een rotatie van 90°
zodat de vervuilde lucht afgezogen kan worden. Zet u de
schakelaar op OFF dan gaat de klep na 100 seconden dicht.

• BEVESTIGING AAN DE MUUR

Maak de gaten A en neem daarbij de aangegeven maten in acht
(Afb. 2). Bevestig het apparaat aan de muur op één horizontale
lijn met de keukenkastjes. Na de instelling bevestigt u de kap
definitief met de 2 schroeven A (Afb.4). Voor de verschillende
montages maakt u gebruik van geschikte schroeven en
expansiepluggen afhankelijk van het type muur (bv. gewapend
beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij
het product geleverd zijn, dan dient u te controleren of ze geschikt
zijn voor het type muur waaraan de kap bevestigd wordt.

• BEVESTIGING VAN DE DECORATIEVE TELESCOOP­VERBINDINGEN

Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt
die door de decoratieve verbinding in beslag genomen wordt.
Indien de afzuigversie of de versie met externe motor geïnstalleerd
moet worden, dan maakt u een gat voor de luchtafvoer. Regel de

breedte van de steunbeugel van het bovenste verbindingsstuk
(Afb.3). Vervolgens bevestigt u deze met de schroeven A (Afb.3)
zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij
de afstand vanaf het plafond in acht die aangegeven wordt in
Afb. 2. Bevestig, met behulp van een verbindingsbuis, flens C op
het gat van de luchtafvoer (Afb.4). Plaats het bovenste
verbindingsstuk in het onderste En plaats het op de behuizing.
Trek het bovenste verbindingsstuk naar buiten tot aan de beugel
en zet het vast met de schroeven B (Afb.3). Om de afzuigversie in
de filterversie te veranderen dient u uw verkoper om de actieve
koolstoffilters te vragen en de montageinstructies te volgen.

• FILTERVERSIE

Installeer de kap en de twee verbindingsstukken zoals beschreven
wordt in de paragraaf over de montage van de afzuigversie van
de kap. Voor de montage van het verbindingsstuk van de filter
dient u de instructies te raadplegen die zich in de kit bevinden.
Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw
verkoper te bestellen.De filters moeten op de afzuiggroep aange­bracht worden, aan de binnenkant van de kap, en daarop
gecentreerd worden door ze 90 graden te draaien tot ze vastklikken
(Afb. 7).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de

bereiding begint van elke willekeurige maaltijd. We raden u aan
het apparaat 15 minuten aan te laten nadat het eten bereid is,
voor een optimale luchtverversing.
De goede werking van de afzuigkap hangt af van een regelmatig
en correct onderhoud; in het bijzonder moet men aandacht
besteden aan het vetfilter en aan het filter met actieve koolstof.

• Het vetfilter dient voor het tegenhouden van de vetdeeltjes die
in de lucht circuleren, en raakt daarom oververzadigd na
onvoorzienbare perioden, afhankelijk van het gebruik van het
apparaat.

- Om eventueel brandgevaar te voorkomen dient u maximaal om
de 2 maanden het vetfilter te wassen. Dit kan ook in de
afwasautomaat.

- Nadat u het filter enige malen heeft gewassen kan het licht
verkleuren. Dit geeft echter geen recht op vervanging van het
filter.
Voert men de aanwijzingen betreft de vervanging of het wassen
niet op, dan kan er brandgevaar optreden in de vetfilters.

• De koolstoffilters zuiveren de lucht die weer in de ruimte
teruggevoerd wordt. De filters kunnen niet gereinigd of
geregenereerd worden en moeten minimaal eens in de vier
maanden vervangen worden. De koolstofverzadiging hangt af
van een al dan niet intensief gebruik van de afzuigkap, van het
type keuken en van de regelmaat waarmee de vetfilters gereinigd
worden.

• Reinig de afzuigkap regelmatig van binnen en van buiten met
behulp van een doek gedrenkt in spiritus of in een neutraal, niet
schurend afwasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt te worden
tijdens het koken en niet voor langdurige verlichting van de
omgeving. Het langdurige gebruik van de verlichting vermindert
de levensduur van de lampen aanzienlijk.

•KONTROLLER: (Fig.5) MEKANISKE zijn de symbolen hieronder
weergegeven:

A = knop LICHT
B = knop UIT
C = knop EERSTE SNELHEID
D = knop TWEEDW DERDE SNELHEID
E = knop DERDE SNELHEID

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE
VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BO­VENSTAANDE VOORSCHRIFTEN.

- 14 -

ISTRUÇÕES PARA A INSTALAÇÃO

As operações de montagem e ligação eléctrica devem ser
efectuadas por pessoal especializado.

• Conexão elétrica

O aparelho é construído em classe II, portanto nenhum cabo
deve ser ligado à tomada de terra.
A ligação à rede elétrica deve ser feito como segue:
MARROM = L fase
AZUL = N neutro
Se não for prevista, montar no cabo uma tomada normalizada
para a capacidade indicada na etiqueta características. Se tiver
a tomada, a coifa deve ser instalada de maneira tal que a tomada
seja acessível.
Em caso de conexão direta à rede elétrica é necessário interpor
entre o aparelho e a rede um interruptor unipolar com abertura
mínima entre contatos de 3mm, dimensionado para a carga e
de acordo com as normas vigentes.

• A distância mínima entre a superfície de suporte dos
recipientes de cozedura no dispositivo de cozedura, e a parte
mais baixa do exaustor da cozinha, deve ser pelo menos de 65
cm.
Tendo que ser usado um tubo de conexão composto de duas ou
mais partes, a parte superior deve ficar externamente àquela
inferior.
Não conectar a descarga da coifa a um duto pelo qual circule ar
quente ou utilizado para evacuar fumos de aparelhos
alimentados por uma energia que não a elétrica. Antes de
proceder às operações de montagem, para um manejo mais
fácil do aparelho retirar os filtros anti-gordura (Fig.6).

No caso de montagem do aparelho em versão aspirante
predisponha o furo de evacuação do ar.

• Se o seu aparelho foi projectado para ser utilizado em
habitações com aspiração centralizada, execute as seguintes
operações:

- O interruptor comanda a abertura e o fecho de uma válvula
através de um dispositivo termoeléctrico. Comutando o
interruptor para a posição ON, após um minuto, a válvula abre­se rodando 90° e permitindo assim a aspiração do ar viciado.
Comutando o interruptor para a posição OFF, após 100
segundos, a válvula fecha-se.

• FIXAÇÃO NA PAREDE

Efectuar os furos A respeitando as cotas indicadas (Fig.2). Fixar
o aparelho à parede e alinhá-lo na posição horizontal com os
prumos. Conseguida a regulação fixar a campânula
definitivamente mediante os 2 parafusos A (Fig.4). Para as várias
montagens utilizar parafusos e buchas de expansão adequadas
ao tipo de parede (ex. cimento armado, gesso cartonado, etc).
No caso de os parafusos e as buchas serem fornecidos com o
produto, assegurar-se que são adequados para o tipo de parede
em que vai ser fixada a campânula.

• FIXAÇÃO DAS JUNÇÕES TELESCÓPICAS DECORATIVAS

Preparar a alimentação eléctrica dentro do espaço previsto para
a fixação decorativa. - Se o aparelho se destinar a instalação
em versão aspirante ou em versão com motor exterior, preparar
o furo de evacuação de ar. Regular o comprimento do estribo
de apoio da junção superior (Fig.3). Em seguida, fixá-la ao tecto
de modo a ficar em simetria com a campânula mediante os pa­rafusos A (Fig.3) e respeitando a distância ao tecto indicada na
Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de
evacuação de ar (Fig.4).
Introduzir a junção superior no interior da junção inferior e apoiar
sobre o casco
Deslizar a junção superior até ao estribo e fixá-la mediante os
parafusos B (Fig.3). Para transformar a campânula da versão
aspirante para versão filtrante, solicite ao seu revendedor os
filtros de carbono activo e siga as instruções de montagem.

GENERALIDADES

Ler cuidadosamente o conteúdo do presente manual já que este
fornece indicações importantes referentes à segurança de
instalação, de uso e de manutenção. Conservar o manual para
qualquer ulterior consulta. O aparelho foi projectado para
utilização em versão aspirante (evacuação de ar para o exterior

- Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com
motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporaneamente

uma coifa aspirante e um queimador ou um fogão dependentes
do ar ambiente e alimentados por uma energia que não a elétrica,
já que a coifa, aspirando, tira do ambiente o ar que o queimador
ou o fogão necesitam para a combustão. A pressão negativa no
local não deve ser superior a 4 Pa (4x10-5 bar). Para um
funcionamento seguro, providenciar uma oportuna ventilação
do local. Para a evacuação externa, ater-se às disposições
vigentes no seu País.

Antes de ligar o modelo à rede eléctrica:

- controle a placa dos dados (posta no interior do aparelho)
para verificar que a tensão e a potência correspondam às da
rede e que a tomada seja apropriada. Em caso de dúvidas
interpele um electricista qualificado.

- Se o cabo de alimentação estiver danificado, deverá ser
substituído por um cabo ou um conjunto especiais fornecidos
pelo fabricante ou pelo seu serviço de assistência técnica.

- Ligar o dispositivo à rede de alimentação através de uma ficha
com fusível 3A ou aos dois fios da bifásica protegidos por um

fusível 3A.

2. ATENÇÃO !
Em determinadas circunstâncias os eletrodomésticos
podem ser perigosos.
A) Não verificar os filtros com a coifa em operação.
B) Não toque nas lâmpadas e nas zonas adjacentes durante
e imediatamente depois do uso prolongado da instalação
de iluminação.
C) É proibido cozinhar alimentos diretamente na chama
sob a coifa.
D) Evitar a chama livre pois é danosa para os filtros e
porque pode causar incêndios.
E) Verificar constantemente os alimentos fritos para evitar
que o óleo super aquecido se incendeie.
F) Antes de efetuar qualquer manutenção, desligar a coifa
da rede elétrica.
G) O aparelho não foi projectado para ser utilizado por
crianças ou pessoas incapazes sem vigilância.
H) Controle que as crianças não brinquem com o aparelho.

Este aparelho está marcado em conformidade com a Directiva
Europeia 2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Assegurar-se que este aparelho seja eliminado de
maneira certa, o utilizador contribui a prevenir as consequências
potenciais negativas para o meio ambiente e a saúde.

O símbolo

no aparelho ou na documentação de
acompanhamento indica que o mesmo não deve ser tratado
como resíduo doméstico, mas deve ser levado a um ponto de
colecta idóneo para reciclar equipamento eléctrico e electrónico.
Para eliminá-lo obedecer os regulamentos locais sobre a
eliminação de resíduos.
Para maiores informações sobre o tratamento, a recuperação e
a reciclagem deste aparelho, contactar o serviço local
encarregado pela colecta de resíduos domésticos ou a loja onde
o mesmo foi comprado.

PORTUGUÊS

P

- 15 -

• VERSÃO FILTRANTE

Instalar a campânula e as duas junções como indicado no
parágrafo relativo à montagem da campânula na versão
aspirante. Para a montagem da junção filtrante consultar as
instruções contidas no kit. Se o kit não tiver sido fornecido,
solicite-o ao seu revendedor como acessório.Os filtros devem
ser aplicados ao grupo aspirante situado no interior do exaustor
centrando-os e girando-os em 90 graus até que se ouça o sinal
de tranca (Fig.7).

USO E MANUTENÇÃO

• É recomendável colocar o aparelho a funcionar antes de

proceder com a cozedura de qualquer alimento. É recomendável
deixar o aparelho 15 minutos a funcionar, depois de ter terminado
a cozedura dos alimentos, para descarregar inteiramente o ar
impuro.
O bom funcionamento do exaustor depende de uma correcta e
constante manutenção; uma atenção especial deve ser dedicada
ao filtro anti-gordura e ao filtro de carvão activado.

• O filtro anti-gordura tem a função de reter as partículas
gordurosas suspensas no ar, portanto está sujeito à obstruir-se
após algum tempo, conforme o uso que se faz do aparelho.

- Para prevenir o perigo de eventuais incêndios, no máximo a
cada 2 meses é necessário lavar os filtros anti-gordura, para os
quais é possível utilizar também a máquina de lavar louça.

- Após algumas lavagens, podem verificar-se alterações da cor.
Este fato não dá direito a reclamações para a eventual substituição
dos mesmos.
No caso de não cumprimento das instruções de substituição e
lavagem, pode-se verificar o perigo de incêndio dos filtros anti­gordura.

• Os filtros de carvão activado servem para depurar o ar que
será reintroduzido no ambiente. Os filtros de carvão activado
não são laváveis ou regeneráveis e deverão ser substituídos no
máximo a cada quatro meses. A saturação do carvão activado
depende do uso mais ou menos prolongado do aparelho, do
tipo de cozinha e da regularidade com a que é efectuada a
limpeza do filtro anti-gordura.

• Limpar frequentemente o exaustor, tanto internamente quanto
externamente, usando um pano humedecido com álcool
desnaturado ou detergentes líquidos neutros e

não abrasivos.

• O sistema de iluminação foi projectado para o uso durante a

cozedura e não para um uso prolongado de iluminação geral do
ambiente. O uso prolongado da iluminação diminui
sensivelmente a duração média das lâmpadas.

• COMANDOS: (FIG.5) MECÂNICOS la simbologia é indicada
a seguir:

A = botão ILUMINAÇÃO
B = botão OFF
C = botão PRIMEIRA VELOCIDADE
D = botão SEGUNDA VELOCIDADE
E = botão TERCEIRA VELOCIDADE

DECLINA-SE DE QUALQUER RESPONSABILIDADE POR
EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA
DAS ADVERTÊNCIAS ACIMA.

3LIK0490
