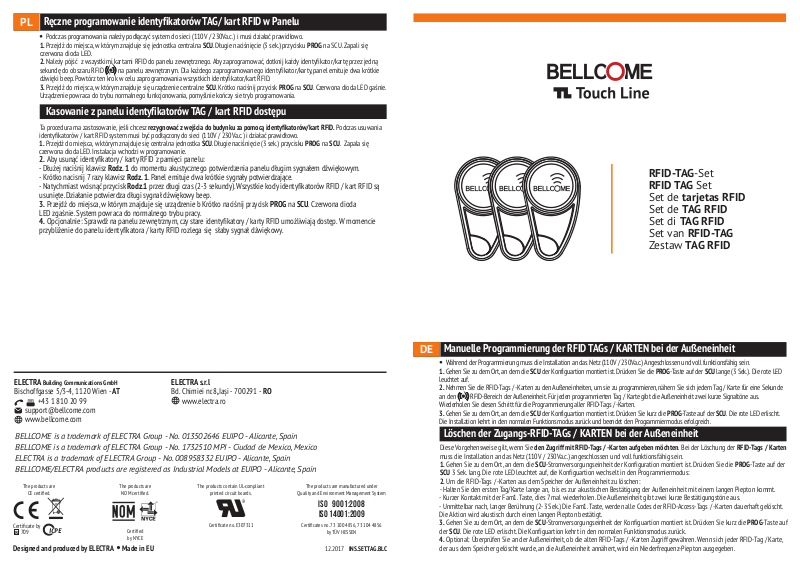

Bellcome RFID-TAG Manual Programming Instructions [en, de, fr, it, pl +2]

Page 1

Ręczne programowanie identyfikatorów TAG/ kart RFID w Panelu

Podczas programowania należy podłączyć system do sieci (110V / 230Va.c.) i musi działać prawidłowo.

1. Przejdź do miejsca, w którym znajduje się jednostka centralna SCU. Długie naciśnięcie (3 sek.) przycisku PROG na SCU. Zapali się czerwona dioda LED.

2. Należy pójść z wszystkimi kartami RFID do panelu zewnętrznego. Aby zaprogramować, dotknij każdy identyfikator/kartę przez jedną sekundę do obszaru RFID na panelu zewnętrznym. Dla każdego zaprogramowanego identyfikator/karty, panel emituje dwa krótkie dźwięki beep. Powtórz ten krok w celu zaprogramowania wszystkich identyfikator/kart RFID.

3. Przejdź do miejsca, w którym znajduje się urządzenie centralne SCU. Krótko naciśnij przycisk PROG na SCU. Czerwona dioda LED gaśnie. Urządzenie powraca do trybu normalnego funkcjonowania, pomyślnie kończy sie tryb programowania.

Kasowanie z panelu identyfikatorów TAG / kart RFID dostępu

Ta procedura ma zastosowanie, jeśli chcesz rezygnować z wejścia do budynku za pomocą identyfikatorów/kart RFID. Podczas usuwania identyfikatorów / kart RFID system musi być podłączony do sieci (110V / 230Va.c.) i działać prawidłowo.

1. Przejdź do miejsca, w którym znajduje się centralna jednostka SCU. Długie naciśnięcie (3 sek.) przycisku PROG na SCU. Zapala się czerwona dioda LED. Instalacja wchodzi w programowanie.

2. Aby usunąć identyfikatory / karty RFID z pamięci panelu:

- Dłużej naciśnij klawisz Rodz. 1 do momentu akustycznego potwierdzenia panelu długim sygnałem dźwiękowym.

- Krótko nacisnij 7 razy klawisz Rodz. 1. Panel emituje dwa krótkie sygnały potwierdzające.

- Natychmiast wcisnąć przycisk Rodz.1 przez długi czas (2-3 sekundy). Wszystkie kody identyfikatorów RFID / kart RFID są usunięte. Działanie potwierdza długi sygnał dźwiękowy beep.

3. Przejdź do miejsca, w którym znajduje się urządzenie b Krótko naciśnij przycisk PROG na SCU. Czerwona dioda LED zgaśnie. System powraca do normalnego trybu pracy.

4. Opcjonalnie: Sprawdź na panelu zewnętrznym, czy stare identyfikatory / karty RFID umożliwiają dostęp. W momencie przybliżenie do panelu identyfikatora / karty RFID rozlega się słaby sygnał dźwiękowy.

RFID-TAG-Set RFID TAG Set

Set de tarjetas RFID Set de TAG RFID Set di TAG RFID Set van RFID-TAG Zestaw TAG RFID

Building Communications GmbH

ELECTRA

Bischoffgasse 5/3-4, 1120 Wien - AT +43 1 810 20 99

ELECTRA s.r.l Bd. Chimiei nr.8,Iași - 700291 - RO www.electra.ro

[email protected] www.bellcome.com

BELLCOME is a trademark of ELECTRA Group - No. 013502646 EUIPO - Alicante, Spain BELLCOME is a trademark of ELECTRA Group - No. 1732510 MPI - Ciudad de Mexico, Mexico ELECTRA is a trademark of ELECTRA Group - No. 008958332 EUIPO - Alicante, Spain BELLCOME/ELECTRA products are registered as Industrial Models at EUIPO - Alicante, Spain

The products are

CE certiﬁed.

Certiﬁcate by

Designed and produced by ELECTRA Made in EU

709

ICPE

The products are

NOM certiﬁed.

Certiﬁed by NYCE

The products contain UL-compliant

printed circuit boards.

Certiﬁcate no. E307311

The products are manufactured under

Quality and Environment Management System

Certiﬁcates no. 73 100 4856, 73 104 4856

ISO 9001:2008 ISO 14001:2009

by TÜV HESSEN

12.2017 INS.SET.TAG.BLC

Manuelle Programmierung der RFID TAGs / KARTEN bei der Außeneinheit

Während der Programmierung muss die Installation an das Netz (110V / 230Va.c.) Angeschlossen und voll funktionsfähig sein.

1. Gehen Sie zu dem Ort, an dem die SCU der Konfiguartion montiert ist. Drücken Sie die PROG-Taste auf der SCU lange (3 Sek.). Die rote LED leuchtet auf.

2. Nehmen Sie die RFID-Tags / -Karten zu den Außeneinheiten, um sie zu programmieren, nähern Sie sich jedem Tag / Karte für eine Sekunde an den RFID-Bereich der Außeneinheit. Für jeden programmierten Tag / Karte gibt die Außeneinheit zwei kurze Signaltöne aus. Wiederholen Sie diesen Schritt für die Programmierung aller RFID-Tags / -Karten.

3. Gehen Sie zu dem Ort, an dem die SCU der Konfiguartion montiert ist. Drücken Sie kurz die PROG-Taste auf der SCU. Die rote LED erlischt. Die Installation kehrt in den normalen Funktionsmodus zurück und beendet den Programmiermodus erfolgreich.

Löschen der Zugangs-RFID-TAGs / KARTEN bei der Außeneinheit

Diese Vorgehensweise gilt, wenn Sie den Zugriff mit RFID-Tags / -Karten aufgeben möchten. Bei der Löschung der RFID-Tags / Karten muss die Installation an das Netz (110V / 230Va.c.) angeschlossen und voll funktionsfähig sein.

1. Gehen Sie zu dem Ort, an dem die SCU-Stromversorgungseinheit der Konfiguration montiert ist. Drücken Sie die PROG-Taste auf der SCU 3 Sek. lang. Die rote LED leuchtet auf, die Konfiguartion wechselt in den Programmiermodus:

2. Um die RFID-Tags / -Karten aus dem Speicher der Außeneinheit zu löschen:

- Halten Sie den ersten Tag/Karte lange an, bis es zur akustischen Bestätigung der Außeneinheit mit einem langen Piepton kommt.

- Kurzer Kontakt mit der Fam1. Taste, dies 7 mal wiederholen. Die Außeneinheit gibt zwei kurze Bestätigungstöne aus.

- Unmittelbar nach, langer Berührung (2-3 Sek.) Die Fam1. Taste, werden alle Codes der RFID-Access-Tags / -Karten dauerhaft gelöscht. Die Aktion wird akustisch durch einen langen Piepton bestätigt.

3. Gehen Sie zu dem Ort, an dem die SCU-Stromversorgungseinheit der Konfiguartion montiert ist. Drücken Sie kurz die PROG-Taste auf der SCU. Die rote LED erlischt. Die Konfiguartion kehrt in den normalen Funktionsmodus zurück.

4. Optional: Überprüfen Sie an der Außeneinheit, ob die alten RFID-Tags / -Karten Zugriff gewähren. Wenn sich jeder RFID-Tag / Karte, der aus dem Speicher gelöscht wurde, an die Außeneinheit annähert, wird ein Niederfrequenz-Piepton ausgegeben.

Page 2

Manual programming of the RFID TAGs/CARDs in the panel

During programming the installation has to be connected to the grid (110V/230Va.c.) and fully operational.

1. Go to the place where the SCU central unit of the installation is mounted. Long press (3 sec.) the PROG button on the SCU. The Red LED turns on.

2. Take the RFID tags/cards to the outdoor panels. To program them, approach every tag/card for one second to the RFID area of the outdoor panel. For each programmed tag/card, the panel issues two short beeps. Repeat this step for programming all the RFID tags/cards.

3. Go to the place where the SCU central unit of the installation is mounted. Short press the PROG button on the SCU. The Red LED turns off. The installation returns to normal functioning, successfully ending the programming mode.

Deleting the RFID access TAGs/CARDs from the panel

This procedure applies when you wish to give up access with RFID tags/cards. During the deletion of the RFID tags/cards, the installation has to be connected to the grid (110V/230Va.c.) and fully operational.

1. Go to the place where the SCU central unit of the installation is mounted. Long press (3 sec.) the PROG button on the SCU. The Red LED turns on. The installation enters programming mode:

2. To delete the RFID access tags/cards from the memory of the panel:

- Long touch the Fam. 1 key until the acoustic confirmation of the panel with a long beep.

- Short touch the Fam. 1 key 7 times. The panel issues two short confirmation beeps.

- Immediately after, long touch (2-3 sec.) the Fam. 1 key. All the codes of the RFID access tags/cards are deleted permanently. The action is acoustically confirmed by a long beep.

3. Go to the place where the SCU central unit of the installation is mounted. Short press the PROG button on the SCU. The Red LED turns off. The installation returns to normal functioning mode.

4. Optional: From the outdoor panel, check if the old RFID tags/cards grant access. When each RFID tag/card that has been deleted from the memory is approached to the panel, a low frequency beep will be issued.

Programación manual de TAGs / TARJETAS RFID en el Panel

Durante la instalación, el sistema debe estar conectado a la red (110 V / 230 VCA) y funcionar correctamente.

1. Vaya a la ubicación donde está montada la Unidad Central SCU de la planta. Presión larga (3 seg.) del botón PROG en la SCU. El LED rojo se ilumina.

2. Vaya con el paquete de tags / tarjetas RFID al panel exterior. Para la programación, Toque cada tag / tarjeta durante un segundo en el área de RFID del panel exterior. Para cada tag / tarjeta programada, el panel emite dos pitidos cortos. Repita este paso para programar todos los tags / tarjetas RFID.

3. Vaya a la ubicación donde está montada la unidad de la planta SCU. Presione brevemente el botón PROG en la SCU. El LED rojo se apaga. La instalación vuelve al modo normal de funcionamiento, completando con éxito el modo de programación.

Eliminar del panel los tags / tarjetas RFID de acceso

Este procedimiento se aplica cuando desea renunciar al acceso con tags/ tarjetas RFID Durante la eliminación de tags / tarjetas RFID, el sistema debe estar conectado a la red (110V / 230Va.c) y funcionar correctamente.

1. Vaya a la ubicación donde está montada la Unidad Central SCU de la planta. Presión larga (3 seg.) del botón PROG en la SCU. El LED rojo se ilumina. La instalación entra en la programación.

2. Para eliminar los tags / tarjetas RFID de la memoria del panel:

- Mantenga presionada la tecla Fam. 1 hasta la confirmación acústica del panel con un pitido largo.

- Presione brevemente 7 veces la tecla Fam 1. El panel emite dos pitidos cortos de confirmación.

- Inmediatamente presione el botón Fam.1 durante un tiempo prolongado (2-3 segundos). Todos los codos de los tags / tarjetas RFID se eliminan permanentemente. El funcionamiento se confirma acústicamente con un pitido largo.

3. Vaya a la ubicación donde está montada la unidad central SCU de la planta. Presione brevemente el botón PROG en la SCU. El LED rojo se apaga. El sistema vuelve a su modo de operación normal.

4. Opcional: compruebe desde el panel externo si los tags / tarjetas RFID antiguas permiten el acceso. Se escuchará un pitido de baja frecuencia cuando el tag / tarjeta RFID borrada de la memoria esté cerca del panel.

La programmation manuelle des TAGS / CARTES RFID dans le Panneau

Pour la durée de la programmation, l'installation doit être connectée au réseau (110V/230Va.c.) et fonctionner correctement.

1. Aller au lieu où l'unité centrale SCU de l'installation est montée. Appuyer et maintenir (3 sec.) le bouton PROG sur le SCU. Le LED rouge

s'éclaire.

2. Aller avec le package des tags/cartes RFID au panneau extérieur. Pour programmation, Toucher chaque tag/carte pour une seconde de la zone RFID du panneau extérieur. Pour chaque tag/carte programmé, le panneau émet deux bips courts. Répéter ce pas pour la programmation de tous / toutes les tags/cartes RFID.

3. Aller au lieu où l'unité centrale SCU de l'installation est montée. Appuyer en bref le bouton PROG sur le SCU. Le LED rouge s'éteint. L'installation revient au mode normal de fonctionnement, finalisant avec succès le mode de programmation.

Suppression du panneau des tags/cartes RFID d'accès

Cette procédure s'applique lorsqu'on désire renoncer à l'accès avec des tags/cartes RFID. Durant la suppression des tags/cartes RFID, l'installation doit être connectée au réseau (110V/230Va.c.) et fonctionner correctement.

1. Aller au lieu où l'unité centrale SCU de l'installation est montée. Appuyer et maintenir (3 sec.) le bouton PROG sur le SCU. Le LED rouge s'éclaire. L'installation entre en programmation.

2. Pour supprimer du mémoire des panneaux des tags/cartes RFID d'accès :

- Appuyer et maintenir la taste Fam. 1 jusqu'à la confirmation acoustique du panneau avec un long bip.

- Appuyer en bref 7 fois la touche Fam. 1. Le panneau émet deux bips courts de confirmation.

- Immédiatement, appuyer de nouveau et maintenir (2-3 sec.) la touche Fam. 1. Tous les codes des tags / cartes RFID d'accès sont supprimés définitivement. L'opération est confirmée acoustiquement par un long bip.

3. Aller au lieu où l'unité centrale SCU de l'installation est montée. Appuyer en bref le bouton PROG sur le SCU. Le LED rouge s'éteint. L'installation revient au mode normal de fonctionnement.

4. Optionnellement : Vérifier sur le panneau extérieur si les tags/cartes RFID permettent l'accès. Dans la proximité du panneau de chaque tag/carte RFID supprimé de la mémoire, on entendra un bip de basse fréquence.

Programmazione manuale dei TAG/dei CARD RFID nel Pannello

Previa l'installazione, per avere accesso nell'edificio, è obbligatorio programmare i tag/i card RFID nel pannello esterno. Durante la programmazione, l'impianto deve essere connesso alla rete (110V/230Va.c.) e funzionare correttamente.

1. Andare al luogo dove è montata l'unità centrale SCU dell'impianto. Premere a lungo (3 sec.) il pulsante PROG sito ulla SCU. Il LED rosso si accende.

2. Andare con il pacco di tag/card RFID al pannello esterno. Per la programmazione, toccare ogni tag/card per una seconda all'area RFID del pannello esterno. Per ogni tag/card programmato, il pannello emette due bip brevi. Ripetere questo passo per la programmazione di tutti i tag/card RFID.

3. Andare al luogo dove è montata l'unità centrale SCU dell'impianto. Premere a breve il pulsante PROG sito sulla SCU. Il LED rosso si spegne. L'impianto ritorna al modo normale di funzionamento, finalizzando con successo il modo di programmazione.

Cancellazione dal pannello dei tag/card RFID d'accesso

Questa procedura viene applicata quando si desidera rinunciare all'accesso con tag/card RFID. Durante la cancellazione dei tag/card RFID, l'impianto deve essere connesso alla rete (110V/230Va.c.) e funzionare correttamente.

1. Andare al luogo dove è montata l'unità centrale SCU dell'impianto. Premere a lungo (3 sec.) il pulsante PROG sito sulla SCU. Il LED rosso si accende. L'impianto entra nel modo programmazione.

2. Per la cancellazione dalla memoria dei pannelli dei tag/card RFID d'accesso:

- Premere a lungo il tasto Fam. 1 fino alla conferma acustica del pannello con un bip lungo.

- Premere brevemente per 7 volte il tasto Fam. 1. Il pannello emette due bip brevi di conferma.

- Immediatamente, premere di nuovo a lungo (2-3 sec.) il tasto Fam.1. Tutti i codici dei tag/card RFID d'accesso vengono definitivamente cancellati. L'operazione è confermata acustico da un bip lungo.

3. Andare al luogo dove è montata l'unità centrale SCU dell'impianto. Premere brevemente il pulsante PROG sito sulla SCU. Il LED rosso si spegne. L'impianto ritorna al modo normale di funzionamento.

4. Opzionale: Verificare dal pannello esterno se i tag/card RFID vecchi permettono l'accesso. Un bip a bassa frequenza viene udito all'avvicinamento dal pannello di ciascuno tag/card RFID cancellato dalla memoria.

Handmatig programmeren van de TAGs/ RFID-kaarten in het Paneel

Tijdens het programmeren dient de installatie op het netspanning (110V/ 230VAC) te zijn aangesloten en goed te functioneren.

1. Ga naar de plaats waar de centrale eenheid SCU van de installatie is gemonteerd. Lang (3 sec.) het PROG knopje op de SCU indrukken. De rode led licht op.

2. Ga met de RFID-tags/kaarten pakket naar het buitenpaneel. Voor programmeren, raak een seconde elke tag/kaart van het RFID-gebied van het buitenpaneel aan. Voor elke geprogrammeerde tag/kaart geeft het paneel twee korte pieptonen uit. Herhaal deze stap voor het programmeren van all RFID-tags/-kaarten.

3. Ga naar de plaats waar de centrale eenheid SCU van de installatie is gemonteerd. Druk kort op de PROG toets op de SCU. De rode LED gaat uit. De installatie gaat terug naar de normale werking- modus, het programmeermodus is met succes voltooid.

De verwijdering van de tag's/ RFID-kaarten uit het paneel

Deze procedure is van toepassing wanneer u afstand wilt doen van de toegang met RFID-tag's/ kaarten. RFID Tijdens het verwijderen van de RFID-tags/-kaarten dient de installatie op het netwerk te zijn aangesloten (110V/230 Va.c.) en goed te functioneren.

1. Ga naar de plaats waar de centrale eenheid SCU van de installatie is gemonteerd. Lang (3 sec.) het PROG knopje op de SCU indrukken. De rode led licht op. De installatie gaat in de programmeringstoestand.

2. Om de RFID togangstags/kaarten uit het paneelgeheugen te verwijderen:

- Druk lang op de Fam. 1 toets tot de akoestische bevestiging van het paneel met een lange pieptoon.

- Druk 7 maal kort op de Fam. 1 toets. Het paneel geeft twee korte bevestigingspieptonen uit.

- Druk onmiddellijk lang (2-3 seconden) op de Fam.1 toets. Alle codes van de RFID-tags /kaarten worden permanent verwijderd. De handeling wordt akoestisch bevestigd door een lange pieptoon.

3. Ga naar de plaats waar de centrale eenheid SCU van de installatie is gemonteerd. Druk kort op de PROG knop van de SCU. De rode LED gaat uit. DE installatie keert terug naar de normale werkingstoestand.

4. Optioneel: Controleer vauit het buitenpaneel of de oude RFID-tags/ kaarten de toegang toestaan. Een lage frequentie pieptoon wordt gehoord wanneer de RFID-tag/kaart vlakbij het paneel staat.
