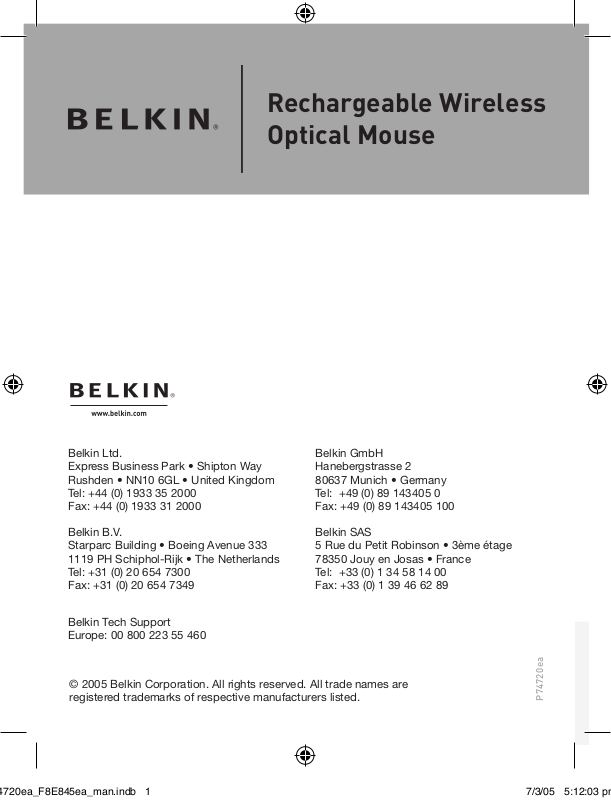

Belkin F8E845ea User Manual

P74720 ea

Rechargeable Wireless Optical Mouse

Belkin Ltd. Express Business Park • Shipton Way Rushden • NN10 6GL • United Kingdom Tel: +44 (0) 1933 35 2000 Fax: +44 (0) 1933 31 2000

Belkin B.V. Starparc Building • Boeing Avenue 333 1119 PH Schiphol-Rijk • The Netherlands Tel: +31 (0) 20 654 7300 Fax: +31 (0) 20 654 7349

Belkin GmbH Hanebergstrasse 2 80637 Munich • Germany Tel: +49 (0) 89 143405 0 Fax: +49 (0) 89 143405 100

Belkin SAS 5 Rue du Petit Robinson • 3ème étage 78350 Jouy en Josas • France Tel: +33 (0) 1 34 58 14 00 Fax: +33 (0) 1 39 46 62 89

Belkin Tech Support Europe: 00 800 223 55 460

Rechargeable Wireless Optical Mouse

User Manual

Navigate, input data, and charge for advanced wireless functionality

F8E845ea

___

F8E845ea

Rechargeable Wireless Optical Mouse

User Manual

Navigate, input data, and charge for advanced wireless functionality

F8E845ea

___

Table of Contents

1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

System Requirements . . . . . . . . . . . . . . . . . . . . . . .4

Packaging Includes . . . . . . . . . . . . . . . . . . . . . . . . .

Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

2 Hardware Installation . . . . . . . . . . . . . . . . . . . . . . . . .

Connecting the USB Mouse . . . . . . . . . . . . . . . . . . .

Connecting the PS/2 Mouse . . . . . . . . . . . . . . . . . . .7

Synchronizing your Mouse to your Receiver . . . . . .

3 Software Installation . . . . . . . . . . . . . . . . . . . . . . . . . .9

Sof tware Features . . . . . . . . . . . . . . . . . . . . . . . . . 10

Button Functions . . . . . . . . . . . . . . . . . . . . . . . . . .10

Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5 Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Introduction

Congratulations and thank you for purchasing the Rechargeable Wireless Optical Mouse from Belkin. You are about to experience a whole new world of computing convenience with superior input features and navigating accuracy. The Mouse works from up to six feet away without a cord, giving you unencumbered freedom of movement. It provides five customizable buttons, including the convenient scroll wheel, to make repetitive tasks simpler than ever.

Please review this User Manual thoroughly to ensure your safe, long-term use of the Mouse, and for help in getting the most from its advanced features.

Introduction

System Requirements

• Windows® 98 SE, Me, 2000, or XP

• CD-ROM drive

• 5MB of available disk space

• USB or PS/2 port

Packaging Includes

• Rechargeable Wireless Optical Mouse

• Charging Cradle

• Software CD

• User Manual

• 2 NiMH Batteries

• PS/2 Adapter

Overview

Before starting the installation of the hardware and software for the Mouse, please remove any drivers or software from any mice that were previously installed on your computer. This is to avoid any conflicts they may create, which could result in an improper installation of your Mouse. Please consult the documents that came with your previous mouse for proper instructions on how to uninstall the software and drivers.

Hardware Installation

Important: Before connecting your Mouse or installing

software, be sure to identify the type of mouse port you are using (USB or PS/2). Refer to the diagrams below if you have difficulty determining which kind of port your Mouse uses.

PS/2 PortUSB Port

Important: Do not install the software until the

Mouse is connected to your computer. If you have not yet connected the Mouse, please follow the Hardware Installation instructions.

Note: Your Mouse is functional without installing the

software provided. However, we recommend software installation because the software allows you to program the Mouse buttons for various functions, adding personalized efficiency and enjoyment to your computing experience.

Hardware Installation

Connecting the USB Mouse

USB in Windows 98 SE, Me, 2000, and XP

1. Make sure your computer is turned

on before installing the Mouse.

2. Connect the receiver to an available

USB port on your computer.

3. A New Hardware Wizard will start automatically. Note: Windows 98 SE may require you to insert

your Windows 98 SE Installation CD into your computer’s CD-ROM drive to complete the install.

4. When your Installation is complete, insert the

batteries into the Mouse and the Mouse should sync up with the receiver automatically.

Note: If the Mouse does not sync up with the

receiver automatically, please see instructions titled “Synchronizing your Mouse to your Receiver”.

5. When your Mouse is properly connected and

functioning as a standard mouse, you can start the software installation for the extra button features.

Hardware Installation

Connecting the PS/2 Mouse

PS/2 in Windows 98 SE, Me, 2000, and XP

1. Turn off your computer.

2. Connect the USB-to-PS/2 connector to

the mouse cable on the receiver.

3. Insert the cable with the connector to the

PS/2 (6-pin) mouse port on your computer.

4. Place the batteries into the Mouse.

5. Turn the computer on.

6. When the computer finishes starting

up, it will automatically detect the Mouse and make it function.

Note: If the Mouse does not work, please

see instructions under “Synchronizing your Mouse to your Receiver”.

7. When your Mouse is properly connected,

you can start the software installation.

Hardware Installation

Synchronizing your Mouse to your Receiver

If the Mouse does not automatically sync with the receiver, press the connect button on the front of the receiver. The light on the receiver will blink rapidly. Then sync the Mouse to the receiver by pushing the sync button on the bottom of the Mouse. The light on the receiver will stop blinking and light brightly.

Note: Each time you repeat this step, the Mouse will randomly select a new ID. This allows multiple wireless mice to work in the same location without cross talk. If you experience cross talk with another wireless mouse, repeat the synchronizing steps to change the channel.

Software Installation

Important: Do not install the software until the

Mouse is connected and properly functioning to your computer. If you have not yet connected the Mouse, please follow the Hardware Installation instructions.

1. Insert the included installation CD into your

CD-ROM drive. After a few moments, the main menu will start automatically.

2. Select “Install Driver” and the

computer will begin installation.

3. Follow the on-screen instructions

to complete the installation.

Note: If the computer does not automatically

detect the CD, do the following:

1. Click the “Start” button and select “Run”.

2. From the run dialog box, enter “<driver>:\

Setup” and click “OK”. (“<driver>” being the letter of the drive that identifies your CD-ROM driver under “My Computer”. For example, if the CD is in driver D, enter “D:\Setup”.)

3. Follow the on-screen installation instructions.

Software Installation

Software Features

Your Mouse’s software enables a variety of exciting features and functions that will help you to increase your productivity with your new Mouse.

In order to control the Mouse’s high-end features, you will need to access your Mouse’s Properties dialog box, either through the Control Panel or through your Mouse’s software.

Through your Mouse’s Properties dialog box, you will find and control the following features:

Please note that only the scroll wheel, fourth, and fifth buttons are programmable through the software.

Button Functions

Left Button Primary Mouse Button (standard click-and-drag action) Middle or Wheel Button Quick/Auto Scroll Right Button Context Menu Fourth Button IE Back (if available) Fifth Button IE Forward (if available)

Charging

The receiver/cradle must be connected to an outlet using the included AC cable. Place the Mouse into the base station to charge. Please be sure to use the rechargeable batteries provided. Allow batteries to charge for at least 10 to 12 hours before first using your Mouse.

Troubleshooting

If you are having any problems with the installation or operation of your Mouse, please review the following section. If the problem is not referred to below, or the suggested solutions do not solve the problem, please contact our technical support staff at 00 800 223 55 460.

Why isn’t my pointer moving smoothly?

The Mouse works well on a wide variety of surfaces, especially those with textured and/or patterned features. Problems will arise, however, if you attempt to use the Mouse on mirrors, glass, or on some half-tone-printed surfaces.

Why don’t the scroll functions work with my notebook?

Check to be sure that you have disabled your notebook’s trackball, touch pad, or J-key in the BIOS; then, enable the external port so that all your Mouse’s functions will be available.

Troubleshooting

My USB Mouse was not detected by the system and won’t work. Why?

Please do the following:

1. Make sure your USB Mouse is completely

plugged into the USB port.

2. Check the functioning of your system’s USB

port in the Device Manager page of System Properties. If there is a circled exclamation point through the USB port’s icon, the USB controller has some problem. Please try to uninstall and then reinstall the USB driver, or contact your PC manufacturer’s technical support department.

3. Check the version of your operating

system. If you are not running Windows 98 SE, Me, 2000, or XP, please update your operating system to one of these, so that the USB device can be enabled.

4. Make sure that the USB port is

enabled in the BIOS setup.

Troubleshooting

My Mouse is not responding.

Please do the following:

1. Be sure to install the batteries

positioned for correct polarity.

2. Make sure you have connected

the receiver correctly.

3. Make sure the receiver is at least

8 inches (approx. 20cm) away from other electrical devices such as computers, monitors, and printers.

Information

FCC Statement

DECLARATION OF CONFORMITY WITH FCC RULES FOR

ELECTROMAGNETIC COMPATIBILITY

We, Belkin Corporation, of 501 West Walnut Street, Compton, CA 90220, declare under our sole responsibility that the product,

F8E845

to which this declaration relates, Complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Caution: Exposure to Radio Frequency Radiation.

The radiated output power of this device is far below the FCC radio frequency exposure limits. Nevertheless, the device shall be used in such a manner that the potential for human contact during normal operation is minimized. When connecting an external antenna to the device, the antenna shall be placed in such a manner to minimize the potential for human contact during normal operation. In order to avoid the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be less than 20cm (8 inches) during normal operation.

Federal Communications Commission Notice

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses, and can radiate radio frequency energy. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try and correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the distance between the equipment and the receiver.

• Connect the equipment to an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Information

Modifications

The FCC requires the user to be notified that any changes or modifications to this device that are not expressly approved by Belkin Corporation may void the user’s authority to operate the equipment.

Canada-Industry Canada (IC)

The wireless radio of this device complies with RSS 210 Industry Canada. This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B conforme á la norme NMB-003 du Canada.

Belkin Corporation Limited Lifetime Product Warranty*

Belkin Corporation warrants this product against defects in materials and workmanship for its lifetime. If a defect is discovered, Belkin will, at its option, repair or replace the product at no charge provided it is returned during the warranty period, with transportation charges prepaid, to the authorized Belkin dealer from whom you purchased the product. Proof of purchase may be required.

This warranty does not apply if the product has been damaged by accident, abuse, misuse, or misapplication; if the product has been modified without the written permission of Belkin; or if any Belkin serial number has been removed or defaced.

THE WARRANTY AND REMEDIES SET FORTH ABOVE ARE EXCLUSIVE IN LIEU OF ALL OTHERS, WHETHER ORAL OR WRITTEN, EXPRESSED OR IMPLIED. BELKIN SPECIFICALLY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION, WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

No Belkin dealer, agent, or employee is authorized to make any modification, extension, or addition to this warranty.

BELKIN IS NOT RESPONSIBLE FOR SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES RESULTING FROM ANY BREACH OF WARRANTY, OR UNDER ANY OTHER LEGAL THEORY, INCLUDING BUT NOT LIMITED TO, LOST PROFITS, DOWNTIME, GOODWILL, DAMAGE TO OR REPROGRAMMING, OR REPRODUCING ANY PROGRAM OR DATA STORED IN, OR USED WITH, BELKIN PRODUCTS.

Some states do not allow the exclusion or limitation of incidental or consequential damages or exclusions of implied warranties, so the above limitations or exclusions may not apply to you. This warranty gives you specific legal rights, and you may also have other rights that vary from state to state.

*Batteries not included under warranty.

P74720 ea

Rechargeable Wireless Optical Mouse

Belkin Ltd. Express Business Park • Shipton Way Rushden • NN10 6GL • United Kingdom Tel: +44 (0) 1933 35 2000 Fax: +44 (0) 1933 31 2000

Belkin B.V. Starparc Building • Boeing Avenue 333 1119 PH Schiphol-Rijk • The Netherlands Tel: +31 (0) 20 654 7300 Fax: +31 (0) 20 654 7349

Belkin GmbH Hanebergstrasse 2 80637 Munich • Germany Tel:

+49 (0) 89 143405 0

Fax: +49 (0) 89 143405 100

Belkin SAS 5 Rue du Petit Robinson • 3ème étage 78350 Jouy en Josas • France Tel:

+33 (0) 1 34 58 14 00

Fax: +33 (0) 1 39 46 62 89

Belkin Tech Support Europe: 00 800 223 55 460

Souris Optique Sans Fil Rechargeable

Manuel de l’utilisateur

Navigation, saisie de données et chargement en une seule solution sans fil

F8E845ea

___

Table des Matières

1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Configuration Requise . . . . . . . . . . . . . . . . . . . . . .20

Contenu de l’emballage . . . . . . . . . . . . . . . . . . . . .20

Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

2 Installation du matériel . . . . . . . . . . . . . . . . . . . . . . .21

Branchement de la souris USB . . . . . . . . . . . . . . .22

Branchement de la souris PS/2 . . . . . . . . . . . . . . .23

Synchronisation de votre Souris avec le Récepteur

3 Installation du logiciel . . . . . . . . . . . . . . . . . . . . . . . .25

Fonctionnalités du logiciel . . . . . . . . . . . . . . . . . . .26

Fonctions des boutons . . . . . . . . . . . . . . . . . . . . . . 26

Chargement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

4 Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5 Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Introduction

Félicitations et merci d’avoir choisi la Souris Optique Sans Fil Rechargeable de Belkin. Vous êtes sur le point de découvrir les fonctions extraordinaires de saisie et de navigation offertes par cette souris. La Souris fonctionne sans fil dans un rayon de 1,8 mètre du récepteur, pour une liberté de mouvement inégalée. Elle possède 5 boutons programmables ainsi qu’une molette de défilement pratique, pour exécuter vos tâches courantes en un tournemain.

Veuillez prendre le temps lire ce manuel afin de vous assurer une utilisation sécuritaire de cette Souris, et de tirer le maximum de votre nouvel achat.

Introduction

Configuration Requise

Windows® 98 SE, Me, 2000 ou XP Lecteur de CD -ROM 5 Mo d’espace libre sur le disque dur Por t USB ou PS/2

Contenu de l’emballage

Souris Optique Sans Fil Rechargeable Socle de recharge Logiciel sur CD-ROM Manuel de l’utilisateur 2 piles au NiMH Adaptateur PS/2

Présentation

Avant de débuter l’installation du matériel et du logiciel de la Souris, veuillez supprimer tous les pilotes et logiciels de toutes les souris précédemment installées sur votre ordinateur. Ceci permet d’éviter les conflits, ce qui entraînerait une mauvaise installation de votre Souris. Veuillez consulter la documentation accompagnant votre souris précédente pour savoir comment désistaller le logiciel et les pilotes.

Installation du matériel

Important : Avant de brancher votre Souris ou installer le

logiciel, identifiez le type de port Souris que vous utilisez (USB ou PS/2). Jetez un œil sur les schémas ci-dessous si vous ne connaissez pas votre type de port Souris.

Important : N’installez pas le logiciel avant de brancher la Souris à votre ordinateur. Si vous n’avez pas déjà branché la Souris, veuillez suivre les instructions d’installation du matériel

PS/2 PortUSB Port

Remarque : Votre Souris peut fonctionner sans

l’installation du logiciel fourni. Toutefois, nous vous recommandons d’installer le logiciel, car celuici vous permet de programmer les boutons de la Souris pour exécuter plusieurs fonctions fréquentes, ce qui rend son utilisation encore plus efficace.

Installation du matériel

Branchement de la souris USB

USB sous Windows 98 SE, Me, 2000 et XP

1. Veillez à ce que votre ordinateur soit

allumé avant d’installer la Souris.

2. Branchez le récepteur sur n’importe quel

port USB libre sur votre ordinateur.

3. L’Assistant Ajout de nouveau matériel démarre.

Remarque : Si vous utilisez Windows 98

SE, il se peut que vous deviez insérer le CD d’installation de Windows 98 SE dans votre lecteur de CD-ROM pour terminer l’installation.

4. Lorsque l’installation est terminée,

insérez les piles dans la Souris. La synchronisation entre le récepteur et la Souris devrait se faire automatiquement.

Remarque : S’il n’y a pas de

synchronisation automatique, consultez la section intitulée « Synchronisation de votre Souris avec le récepteur ».

Lorsque votre Souris est correctement installée et fonctionne comme une souris standard, vous pouvez débuter l’installation du logiciel contenant les fonctions supplémentaires des boutons.

Installation du matériel

Branchement de la souris PS/2

PS/2 sous Windows 98 SE, Me, 2000 et XP

1. Éteignez l’ordinateur.

2. Branchez l’adaptateur USB-PS/2 sur le

cordon de la souris du récepteur.

3. Insérez le câble avec l’adaptateur dans le port

souris PS/2 (6 broches) de votre ordinateur.

4. Placez les piles dans la souris.

5. Allumez l’ordinateur.

6. Lorsque le démarrage de l’ordinateur est

terminé, celui-ci détecte automatiquement la souris et lui permet de fonctionner.

Remarque : Si la souris ne fonctionne pas,

consultez la section « Synchronisation de votre Souris avec le récepteur ».

7. Lorsque votre souris est correctement branchée,

vous pouvez lancer l’installation du logiciel.

Installation du matériel

Synchronisation de votre Souris avec le Récepteur

Si la synchronisation entre la Souris et le récepteur ne se fait pas automatiquement, appuyez sur le bouton « Connect [Connexion] », à l’avant du récepteur. Le témoin du récepteur clignote rapidement.

Pour synchroniser la Souris avec le récepteur, appuyez sur le bouton de synchronisation, sous la Souris. Le témoin

du récepteur cesse de clignoter et demeure allumé. Remarque :

Chaque fois que vous répétez cette procédure, la Souris sélectionne une nouvelle ID au hasard. Ceci permet à plusieurs souris sans fil de fonctionner à proximité, sans interférence ni daphonie. Si vous remarquez la présence de diaphonie avec une autre souris, répétez le processus de synchronisation pour changer le canal de fonctionnement.

Installation du logiciel

Important : N’installez pas le logiciel avant de

brancher la Souris à votre ordinateur et avant de vous assurer que la Souris fonctionne.

Si vous n’avez pas déjà branché la Souris, veuillez suivre les instructions d’installation du matériel

1. Insérez le CD d’installation fourni dans le

lecteur de CD-ROM. Le menu principal apparaît automatiquement, quelques instants plus tard.

2. Sélectionnez « Install Driver [Installer le

Pilote] » pour commencer l’installation.

3. Suivez les instructions qui apparaissent à

l’écran afin de terminer l’installation.

Remarque : Si l’ordinateur ne détecte

pas le CD automatiquement, veuillez suivre la procédure suivante :

1. Cliquez sur le bouton « Démarrer »

et choisissez « Exécuter ».

2. Dans la boîte de dialogue, entrez « <lecteur>:\

Setup » et cliquez « OK ». (« <lecteur> » représente la lettre de votre lecteur de CD-ROM, que vous trouverez dans « Poste de Travail ». Par exemple, si la lettre de votre lecteur est D, entrez « D:\Setup ».)

3. Suivez les instructions d’installation

qui apparaissent à l’écran.

Installation du logiciel

Fonctionnalités du logiciel

Le logiciel de votre nouvelle Souris comprend des fonctions très pratiques, qui vous permettront d’être plus productif et plus efficace. Pour configurer ces fonctions, vous devez accéder aux Propriétés de votre Souris, soit en passant par le Panneau de Configuration ou en passant par le logiciel de la Souris. Dans la fenêtre Propriétés, vous verrez les fonctions suivantes : Prenez note que la molette de défilement, le quatrième et le cinquième bouton sont les seuls à pouvoir être programmés à l’aide du logiciel.

Fonctions des boutons

Bouton de gauche Bouton de souris standard

(actions cliquer-déplacer standard) Bouton central ou molette Défilement rapide/automatique Bouton de droite Menu contextuel Quatrième bouton Page précédente avec

IE (si disponible) Cinquième bouton Page suivante avec

IE (si disponible)

Chargement

Le récepteur/socle doit être branché à une prise secteur, à l’aide du câble CA fourni. Placez la Souris dans le socle de recharche pour la recharger. Assurezvous de n’utiliser que les piles rechargeables fournies. Veuillez allouer un temps de charge de 10 à 12 heures avant d’utiliser votre Souris pour la première fois.
