BELINEA 10 30 85 User Manual

[USER MANUAL]

10 30 85

[

[

Bedienungsanleitung - 1

DEUTSCH

DEUTSCH 2 ~ 10

ENGLISH 11 ~ 18

FRANÇAIS 19 ~ 26

Belinea 10 30 85

DEUTSCH ENGLISH FRANÇAIS

Revision 1.0

FEDERAL COMMUNICA TIONS COMMISSION (FCC STA TEMENT)

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and,
if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

••

••

•

Reorient or relocate the receiving antenna.

••

••

•

Increase the separation between the equipment and receiver.

••

••

•

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

••

••

•

Consult the dealer or an experienced radio or television technician for help.

CAUTION: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.
Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device.

WARNING:

WHEN POSITIONING THIS EQUIPMENT ENSURE THAT THE MAINS PLUG AND SOCKET IS EASIL Y ACCESSIBLE.
T o prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture.
This class B digital apparatus meets all requirements of the canadian interference-causing equipment regulations.

Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has
also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO’99 scheme which provides for an international environmental and quality labelling of personal computers. The
labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish
Society for Nature Conservation), Statens Energimyndighet (The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issues: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical
safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main
problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during
their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner
or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural
(external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive
waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does the environmenal labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose
restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The
product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company
implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity , shall reduce its power consumption to a lower level in
one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development - SE-114 94 Stockholm, Sweden - Fax: [phone] - Email (Internet): [e-mail]
Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to
30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are
chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise
to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative

*

processes. Flame retardants have been found

in human blood and researchers fear that disturbances in foetus development may occur.
The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or

chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium

**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic
in high doses. The relevant TCO’99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components
must not contain any cadmium.

Mercury

**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that
batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.
There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as there today is no commercially available
alternative. TCO aims on removing this exception when a mercury free alternative is available.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are
sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception
on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead

**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The
relevant TCO´99 requirement permits the inclusion of lead since no replacement has yet been developed.

*

Bio-accumulative is defined as substances which accumulate within living organisms

**

Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Bedienungsanleitung - 3

DEUTSCH

EINLEITUNG

Dieses Handbuch wird Sie mit der Installation und der
Bedienung des Belinea Monitors vertraut machen.
Sehen Sie diese Anleitung auch dann kurz durch, wenn
Ihnen die Bedienung eines Monitors bereits vertraut
ist.

Wir haben alle Sorgfalt walten lassen, um in diesem
Handbuch korrekte und akkurate Informationen zu
geben. Für möglicherweise vorhandene Fehler kann
jedoch keine Haftung übernommen werden. Weiterhin
übernehmen wir keine Garantie dafür, daß die Hard­ware den von Ihnen gewünschten Zweck erfüllt. Für
Hinweise auf vorhandene Fehler, Ihre Verbesserungs­vorschläge und Kritik sind wir stets dankbar.

© Copyright 2001

MAXDATA Systeme GmbH
45768 Marl, Deutschland
www.maxdata.com

Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf in
irgendeiner Form (Druck, Fotokopie, Mikrofilm oder andere Ver­fahren) ohne vorherige schriftliche Genehmigung des Herstel­lers reproduziert oder unter Verwendung elektronischer Syste­me verarbeitet, vervielfältigt oder verbreitet werden.

Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten. Belinea ist ein international eingetragenes
Warenzeichen. Andere Markennamen können eingetragene
Warenzeichen sein und müssen als solche behandelt werden.

Umweltschutz ist auch unsere Aufgabe: Dieses Handbuch wurde von der ersten bis zur
letzten Seite auf einem Papier gedruckt, bei dessen Herstellung keinerlei Chlor mehr ver­wendet wird.

INHALTSVERZEICHNIS

Verwendung von Symbolen

In diesem Handbuch wurden folgende Symbole ver­wandt, um auf eine mögliche Personengefährdung,
Sachschäden bzw. nützliche Informationen hinzuwei­sen:

GEFAHR! Bezeichnet eine mögliche Gefähr­dung des Anwenders. Bei Nichtbeachtung kön­nen Tod oder schwerste Verletzung die Folge
sein.

ACHTUNG! Weist auf mögliche Sachschäden
hin. Bei Nichtbeachtung können Geräte ernst­haft beschädigt werden.

WICHTIG! Bezeichnet Anwendungstips und
andere besonders nützliche Informationen.

Willkommen bei Belinea ............................................ 2

Einleitung ................................................................... 3

Eigenschaften im Überblick ....................................... 4

Wichtige Hinweise ...................................................... 4

Auspacken ................................................................. 5

Anschliessen.............................................................. 5

Einschalten ................................................................ 5

Konfigurieren ............................................................. 6

Grundlegende Einstellungen ..................................... 6

Bildeinstellung über das OSD-Menü ......................... 6

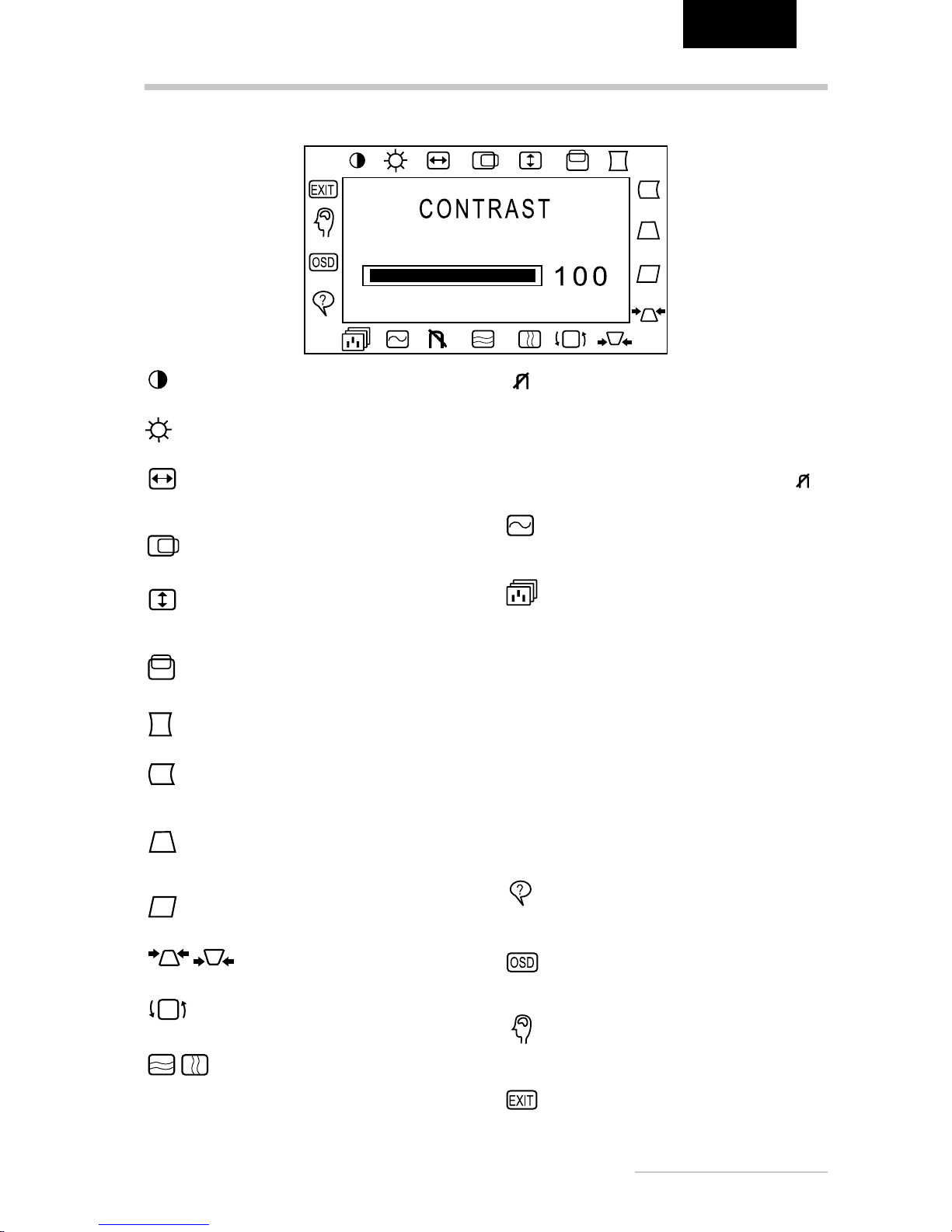

Funktionen des OSD-Menüs ..................................... 7

Wartung und Pflege ................................................... 8

Standard- und benutzerdefinierte Grafikmodi ........... 8

Problemlösungen ....................................................... 9

Stromsparfunktionen ............................................... 10

Technische Daten .................................................... 10

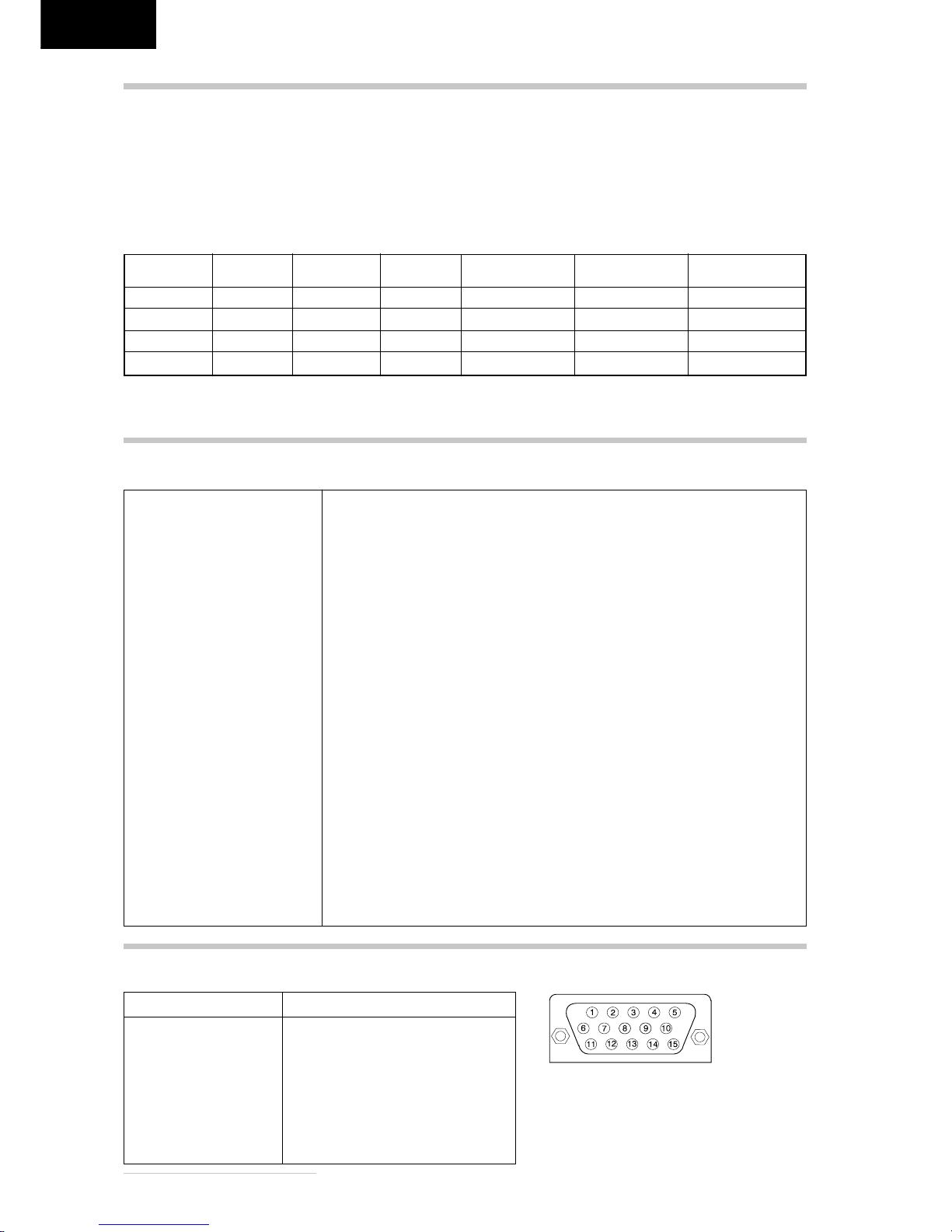

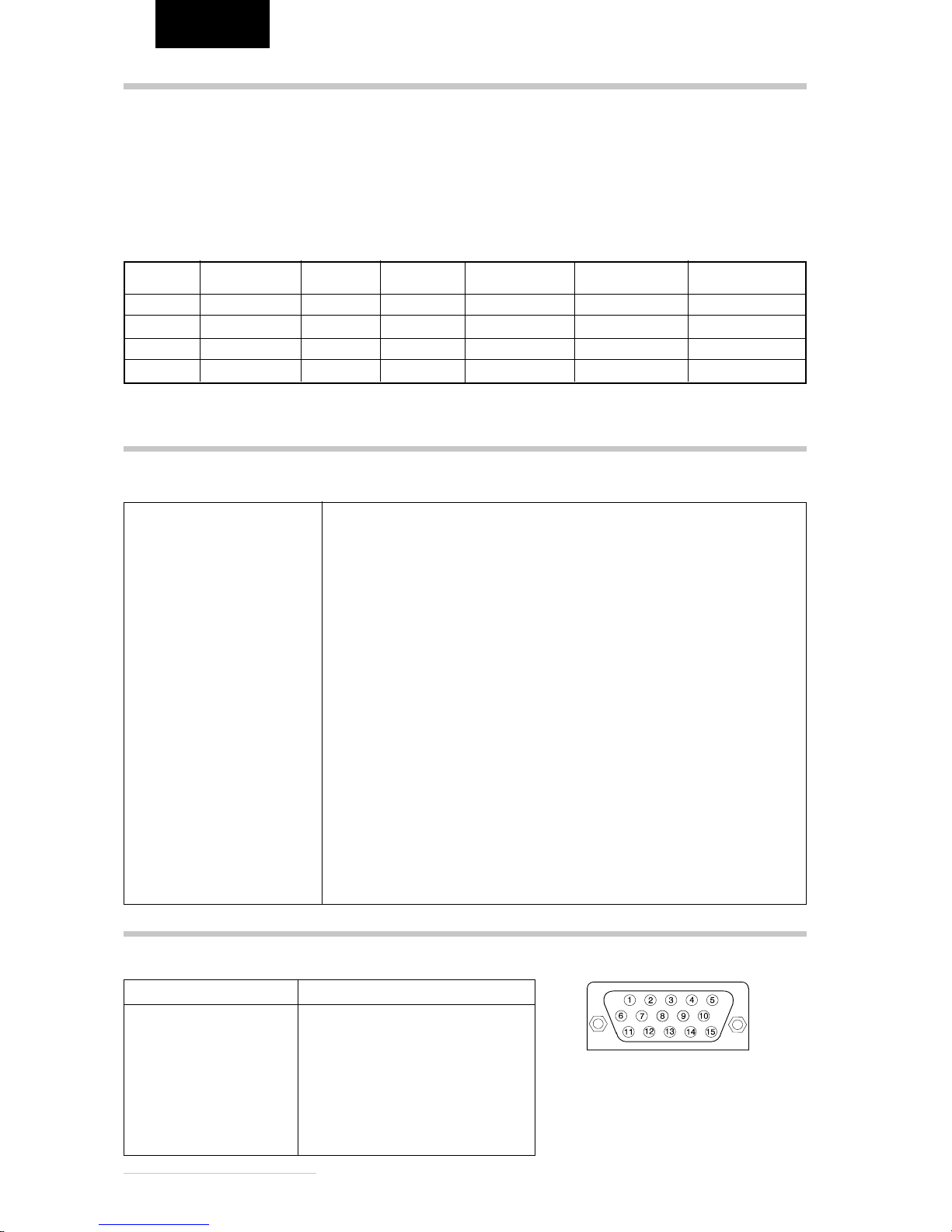

Stiftbelegung des Signalsteckers ............................ 10

4 - Belinea 10 30 85

DEUTSCH

EIGENSCHAFTEN IM ÜBERBLICK

Dieser Monitor eignet sich zum Anschluß an IBM-kompatible Systeme mit 15poligem VGA-Anschluß. Nachfol­gend finden Sie einen Überblick über die vielfältigen Funktionen und Leistungsmerkmale des Gerätes.

Multiscan

30 – 86 kHz,
50 – 160 Hz

Lochmaske

0,26 mm

Auflösung

1280 × 1024

Digital Front Control

OSD-Menü

TCO 99

WICHTIGE HINWEISE

Sicherheitshinweise zum Betrieb

Das Netzkabel darf nicht beschädigt werden.
Stellen Sie keine Gegenstände auf das Netzka­bel, und sorgen Sie dafür, daß keine Knoten am
Kabel auftreten. Um das Kabel zu lösen, zie­hen Sie stets am Stecker und nie am Kabel
selbst. Ein beschädigtes Netzkabel kann zu
Brand oder Stromschlägen führen.

• Stellen Sie nichts auf dem Monitor ab, insbe-

sondere keine Gefäße mit Flüssigkeiten. Wenn
Flüssigkeit in den Monitor eindringt, besteht die
Gefahr eines Stromschlages oder Kurzschlus­ses.

• Achten Sie darauf, daß die Lüftungsschlitze nicht

verdeckt werden. Die Luftzirkulation im Monitor
ist erforderlich, um eine Überhitzung zu vermei­den. Wird sie beeinträchtigt, können Brand oder
ein Ausfall des Monitors die Folge sein.

• Verwenden Sie zum Reinigen des Monitors kei-

ne Lösungsmittel, da andernfalls die Gehäuse­oberfläche beschädigt werden kann. Weitere
Hinweise zur Pflege des Geräts finden Sie im
Abschnitt “Wartung und Pflege”.

Öffnen Sie den Monitor niemals eigenständig.
Andernfalls besteht die Gefahr eines Strom­schlags oder anderer Personenschäden. Der
Monitor darf nur von Fachpersonal geöffnet und
gewartet werden.

Hinweise zum Aufstellungsort

• Der Aufstellungsort darf weder extrem heiß oder

kalt, noch feucht oder staubig sein. Hitze und
Kälte können die Funktionsfähigkeit des Moni­tors beeinträchtigen. Feuchtigkeit und Staub
können zu einem Ausfall des Monitors führen.

• Stellen Sie den Monitor nicht in unmittelbarer

Nähe von Wärmequellen wie Heizkörpern oder
Radiatoren auf. Das Gerät darf zudem keinen
mechanischen Vibrationen oder Stößen ausge­setzt sein.

• Stellen Sie den Monitor so auf, daß kein direk-

tes Licht oder Sonneneinstrahlung auf die Bild­schirmoberfläche fällt. Andernfalls können Spie­gelungen entstehen, so daß die Bildbrillanz
beeinträchtigt wird.

• Geräte, die Magnetfelder erzeugen, z.B. Laser-

drucker, Lautsprecherboxen u.a., sollten nicht
in unmittelbarer Nähe des Monitors aufgestellt
werden. Andernfalls kann die Bildqualität beein­trächtigt werden.

Hinweise zum Netzanschluß

Verwenden Sie ausschließlich das für Ihr Land
geeignete Netzkabel.

• Warten Sie nach dem Ausschalten des Moni-

tors mindestens 30 Sekunden, bevor Sie das
Netzkabel ziehen. Diese Zeit ist erforderlich,
damit sich die statische Elektrizität der Bild­schirmoberfläche entladen kann.

Die Netzsteckdose sollte sich in direkter Nähe
befinden und leicht zugänglich sein. Der Moni­tor kann nur durch Ziehen des Netzsteckers aus
der Steckdose ganz vom Netz getrennt werden.

Der Monitor tastet automatisch alle Horizontalfrequenzen im Bereich zwischen 30
und 86 kHz sowie alle Vertikalfrequenzen im Bereich zwischen 50 und 160 Hz ab.

Der Super-VGA-Monitor ist mit einer eigensicheren, hochauflösenden Bildröhre mit
0,26-mm-Lochmaske ausgerüstet.

Der Monitor erreicht eine maximale Auflösung von 1280 × 1024 Punkten.

Digital Front Control mit 18 Speicherplätzen (10 voreingestellte und 8 anwender­spezifische) ermöglichen die leichte Einstellung für die verschiedenen Grafik- und
Farbstandards.

Dieser 17-Zoll-Monitor ist mit einem OSD-Bildschirmmenü ausgestattet und bietet
hiermit extrem professionelle Einstellmöglichkeiten.

Der Monitor unterschreitet die Strahlengrenzwerte nach TCO 99.

Bedienungsanleitung - 5

DEUTSCH

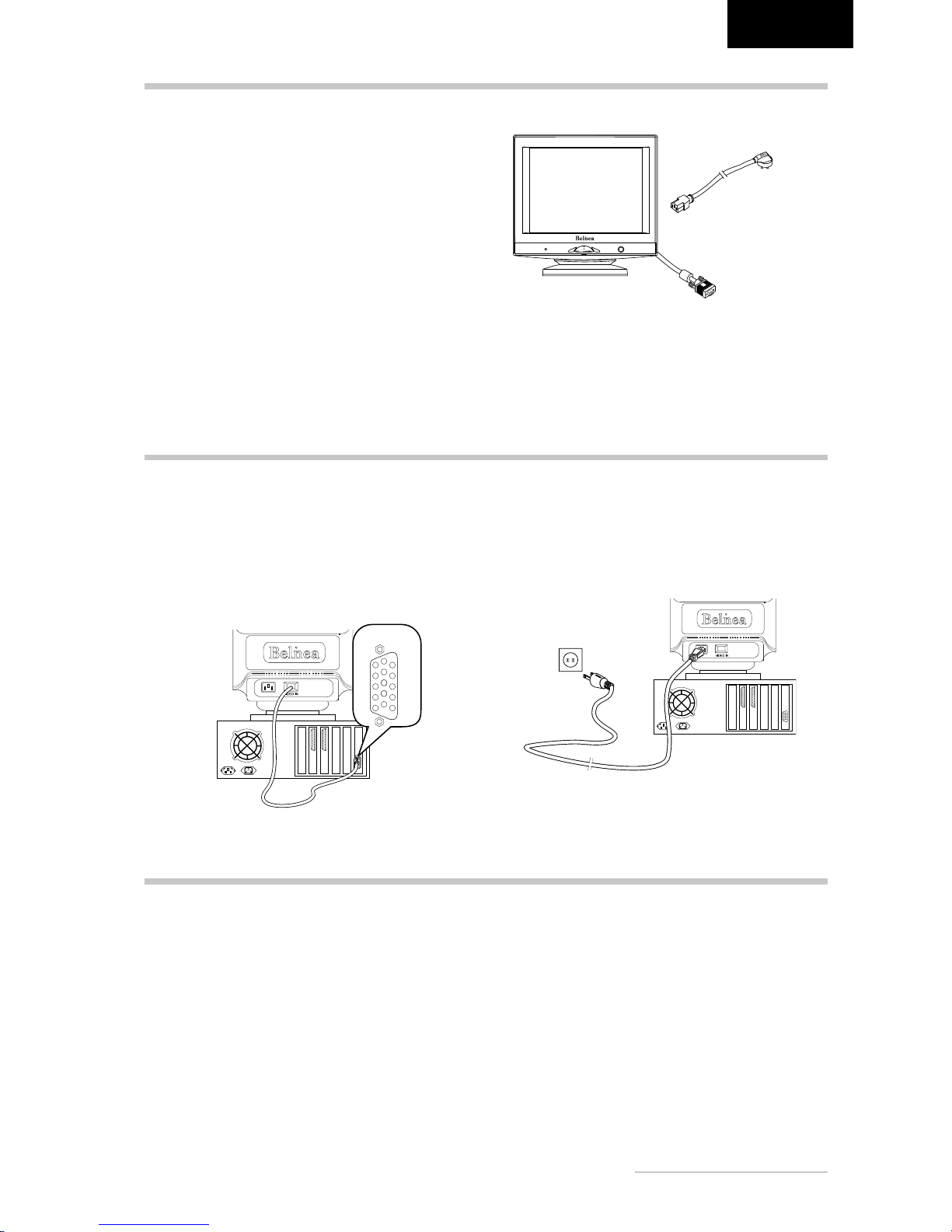

ANSCHLIESSEN

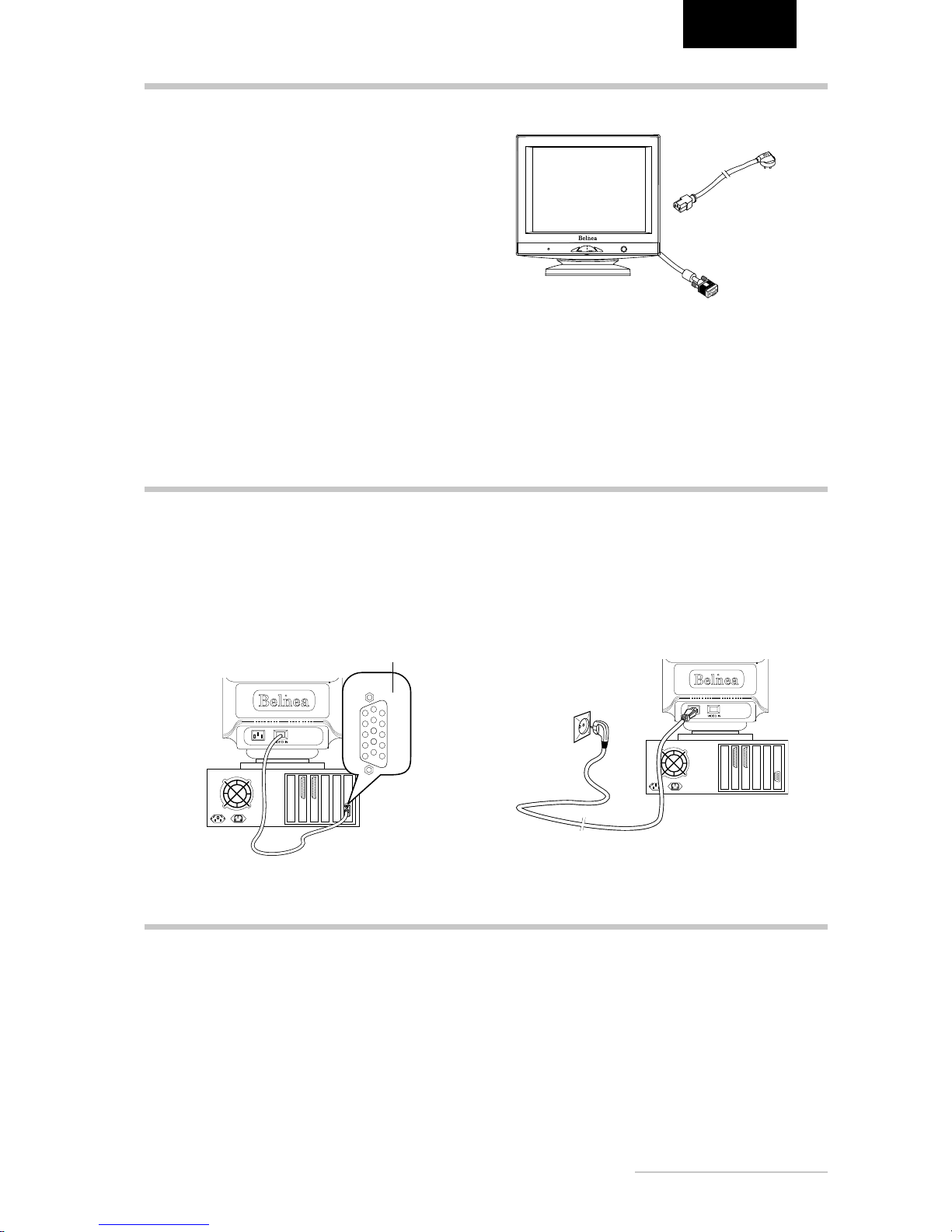

Abbildung 2. Monitor an den PC anschließen

➧ Schließen Sie den Monitor an den PC an ...........

1. Stellen Sie sicher, daß Ihr PC und der Monitor vom

Netz getrennt sind.

2. Schließen Sie das 15polige Signalkabel des Moni­tors an den PC an (siehe Abbildung 2).

➧ Schließen Sie die Stromversorgung an ..............

1. Schließen Sie das separate Netzkabel an den Mo-

nitor und eine Schuko-Steckdose an (siehe Abbil­dung 3).

Abbildung 3. Stromversorung anschließen

1. Schalten Sie zuerst den PC und anschließend den

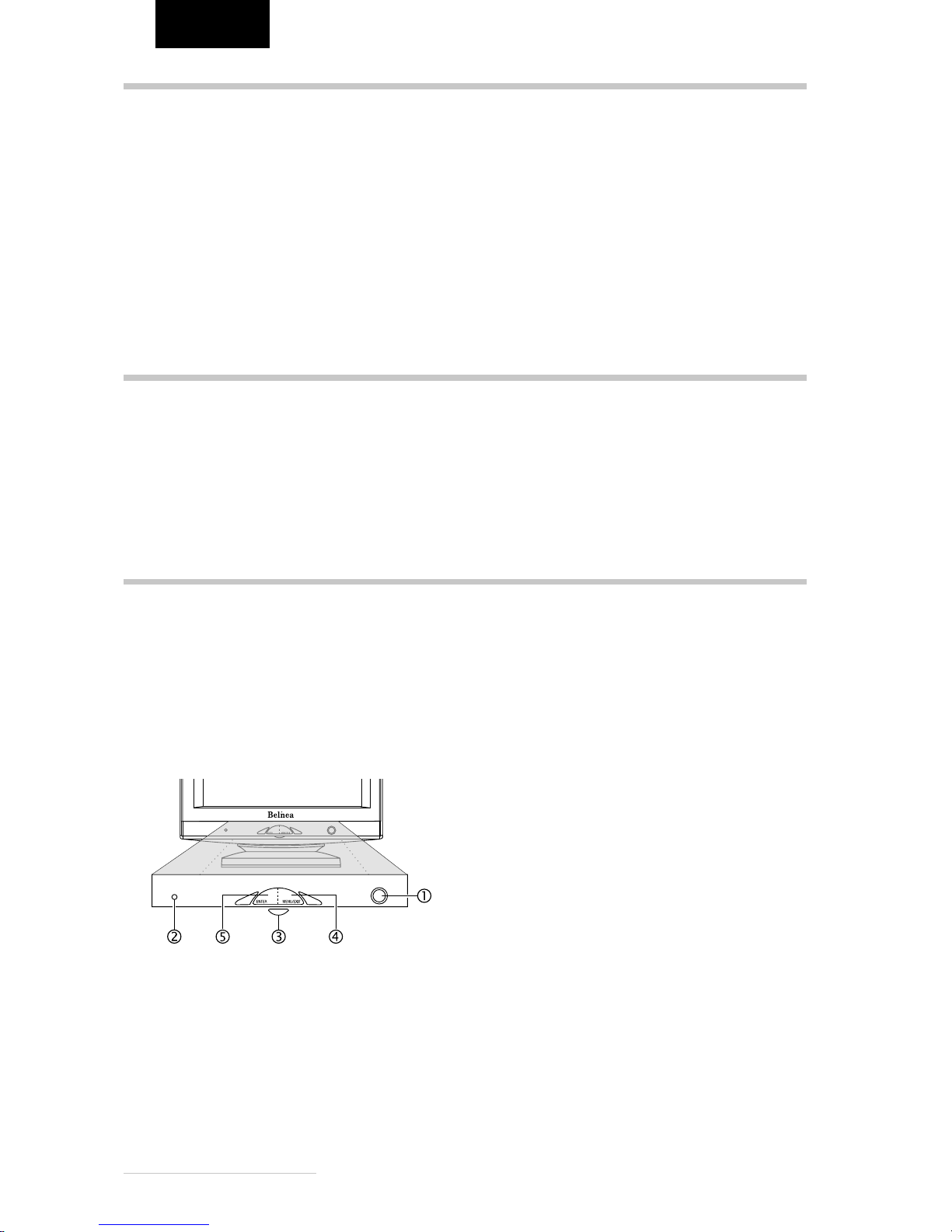

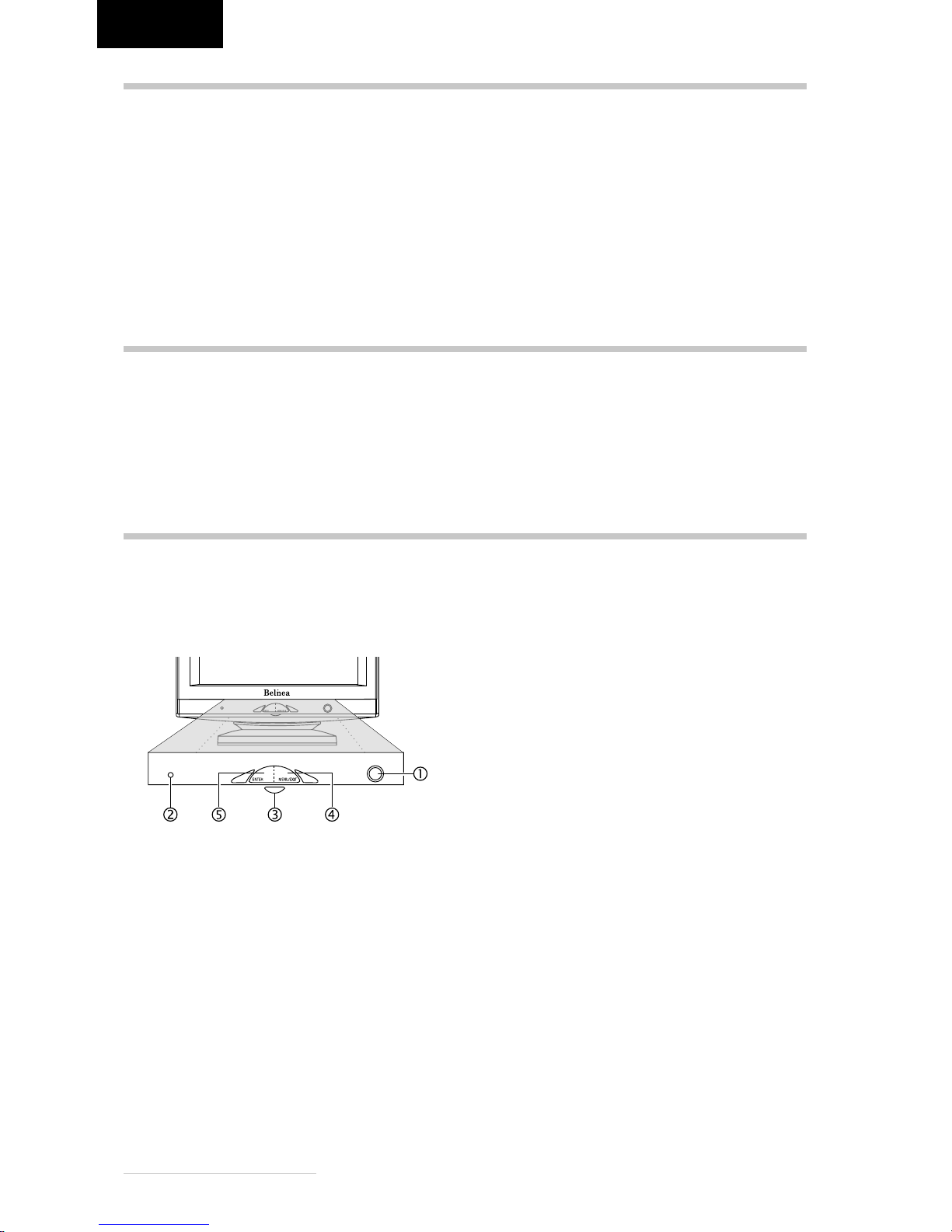

Belinea-Monitor ein. Die Betriebsanzeige (siehe

R

in Abbildung 4) leuchtet grün auf.

2. Stellen Sie das Bild gemäß Ihren Anforderungen
ein (siehe die nachstehenden Abschnitte “Bildein­stellung über das OSD-Menü” und “Funktionen des
OSD-Menüs”).

Signalkabel
(fest angeschlossen)

Netzkabel

Abbildung 1. Monitor mit Dreh-/Schwenkfuß

Heben Sie den Monitor vorsichtig aus der Verpackung,
und überprüfen Sie das Zubehör auf Vollständigkeit
(siehe Abbildung 1).

Montieren Sie den Dreh-/Schwenkfuß des Monitors
(siehe nächsten Absatz).

Bewahren Sie den Originalkarton und das Verpak­kungsmaterial für den Fall auf, daß Sie den Monitor
einschicken oder anderweitig transportieren müssen.

➧➧

➧➧

➧ Monitorfuß anbringen .............................................

1. Legen Sie den Monitor mit der Kopfseite nach un­ten auf eine gut gepolsterte Unterlage (Kissen, Dek­ke o.ä.).

2. Richten Sie die Arretierhaken des Monitorfusses an
den Öffnungen auf der Unterseite des Monitorge­häuses aus, und schieben Sie den Monitorfuß nach
vorne, bis er mit einem Klicken einrastet.

AUSPACKEN

EINSCHALTEN

3. Wird auf dem Monitor kein Bild angezeigt, lesen

Sie die Informationen im Abschnitt "Problemlösun­gen".

Signalkabel

➧➧

➧➧

➧ Monitorfuß abnehmen .............................................

1. Drücken Sie die Arretierlasche an der hinteren Sei­te des Monitorfußes herunter, und ziehen Sie gleich­zeitig den Fuß nach hinten (in Richtung der Moni­torrückseite). Danach läßt sich der Fuß leicht vom
Monitor lösen.

6 - Belinea 10 30 85

DEUTSCH

➧ Monitor unter Windows 95/98/ME und 2000
konfigurieren:

Um den Monitor unter Windows 95/98/ME und 2000 in
Betrieb zu nehmen, wird dringend empfohlen, die
Belinea-Einstellungsdatei zu installieren. Sie können
diese über Ihren Belinea-Händler beziehen oder von
der Belinea-Website www.belinea.de laden. Wählen Sie
hier die Rubrik Support, Downloads dann Treiber/
Treiberinstallation, und laden Sie die Datei
BELINEA.EXE herunter, indem Sie auf Download klik­ken.
Kopieren Sie die Datei in ein eigenes Verzeichnis (z.B.
C:\BELINEA), und doppelklicken Sie dann darauf, um
sie zu dekomprimieren.

KONFIGURIEREN

Nach der Dekomprimierung finden Sie im gewählten
Verzeichnis die Datei BELINEA.TXT mit den
Installationsanweisungen für die Belinea-Einstellungs­datei.

➧➧

➧➧

➧ Monitor unter Windows NT 4.0 konfigurieren:

Unter Windows NT 4.0 benötigen Sie keine separate
Einstellungsdatei. Wählen Sie die Bildwiederhol­frequenz und Anzahl der Farben direkt unter den Me­nüpunkten „Einstellungen“, „Systemsteuerung“, „Anzei­ge“, „Einstellungen“ aus.

GRUNDLEGENDE EINSTELLUNGEN

➧➧

➧➧

➧

Kontrast und Helligkeit direkt einstellen ................................................................................................................

Sie können den Kontrast und die Helligkeit direkt ein­stellen, indem Sie das Einstellrad (

S

in Abb. 4) dre­hen, während das OSD-Menü nicht angezeigt wird.
Wenn Sie es im Uhrzeigersinn bewegen, erscheint das
Einstellmenü für den Kontrast; durch Bewegen gegen

den Uhrzeigersinn erscheint das Menü für die Hellig­keitseinstellung. Drehen Sie dann das Rad wiederum
im Uhrzeigersinn, um den Kontrast bzw. die Helligkeit
zu erhöhen bzw. gegen den Uhrzeigersinn, um sie zu
reduzieren.

Abbildung 4. Bedienelemente des Monitors

Das OSD-Menü ist ein Fenster am Bildschirm, mit dem
Sie die Einstellungen für die Bilddarstellung auswäh­len können.

➧➧

➧➧

➧ So rufen Sie das OSD-Hauptmenü auf .................

1. Drücken Sie die Taste MENU/EXIT (

T

in Abb. 4).

Das OSD-Menü erscheint am Bildschirm.

2. Wählen Sie mit dem Einstellrad (

S

in Abb. 4) des
OSD-Reglers das gewünschte Funktionssymbol
(siehe nächsten Abschnitt „Funktionen des OSD­Menüs“).

3. Drücken Sie die Taste ENTER (

U

in Abb. 4), um

die Funktion zu aktivieren.

4. Stellen Sie mit dem Einstellrad den gewünschten
Wert ein.

5. Drücken Sie nochmals die Taste ENTER, um den
Wert abzuspeichern. Wiederholen Sie ggf. die
Schritte 2-4, um weitere Einstellungen vorzuneh­men.

6. Das OSD-Menü verschwindet von selbst, nachdem
ca. 10 Sekunden lang keine Bedienung erfolgt ist.
Dabei werden die aktuellen Einstellungen gespei­chert. Sie können es aber auch manuell ausblen­den, indem Sie die Taste MENU/EXIT drücken.

BILDEINSTELLUNG ÜBER DAS OSD-MENÜ

Bedienungsanleitung - 7

DEUTSCH

FUNKTIONEN DES OSD-MENÜS

Contrast

Regelt den Kontrast des Bildes.

Brightness

Regelt die Helligkeit des Bildes.

H. Size

Regelt die horizontale Größe des Bildes.

H. Position

Regelt die horizontale Position des Bildes.

V. Size

Regelt die vertikale Größe des Bildes.

V. Position

Regelt die vertikale Position des Bildes.

Pincushion

Regelt die Geradlinigkeit der vertikalen Bildkanten.

Pin balance

Korrigiert die vertikalen Bildkanten, wenn sie nach links
oder rechts gebogen sind.

Trapezoid

Stellt die vertikalen Bildkanten so ein, daß sie parallel
erscheinen.

Parallel

Korrigiert die vertikalen Bildkanten, wenn sie nach links
oder rechts geneigt sind.

Top / Bottom corner

Korrigiert Verzerrungen der Bildecken.

Rotation

Korrigiert eine Schräglage (Drehung) des Bildes.

H + V Moiré

Korrigiert unerwünschte Bildmuster. Moiré ist eine
Interferrenz, bei der wellenlinige Muster erscheinen
(besonders bei abwechselnden Schwarz- und Weiß­Bildpunktmustern). Normalerweise kann diese
Interferrenz beseitigt, in Ausnahmefällen jedoch nur
korrigiert werden.

Degauss

Korrigiert Farbfehler des Monitorbildes. Die Farbfehler
können durch Interferenzen mit dem Erdmagnetfeld
auftreten, z.B. wenn Sie den Monitor drehen oder trans­portieren. Diese Funktion wird direkt nach Anwählen
des Funktionssymbol und Drücken der OSD-Taste

ENTER ausgelöst.

Disp. freq.

Zeigt Angaben zum aktuellen Grafikmodus (horizonta­le und vertikale Frequenz).

Color

In diesen Menüs können Sie mit dem Einstellrad eine
voreingestellte Farbtemperatur (9300°K oder 6500°K)
auswählen und mit der OSD-Taste ENTER überneh­men. Falls Sie die Farbwerte einzeln einstellen möch­ten, wählen Sie das Symbol USER aus und bestätigen
mit dem OSD-T aste ENTER. Anschließend können Sie
mit dem Einstellrad zwischen den Einstellmöglichkeiten
für R, G und B (roter, grüner und blauer Vordergrund)
wechseln. Um eine Einstellung zu ändern, drücken Sie
die OSD-Taste ENTER, und stellen Sie mit dem Ein-
stellrad den gewünschten Wert ein. Bestätigen Sie die
Einstellung dann durch erneutes Drücken der OSD­Taste ENTER.

Wenn Sie keine weiteren Werte einstellen wollen, wäh­len Sie das Symbol EXIT, um ins OSD-Hauptmenü
zurückzugelangen.

Language

Wählt die Sprache des OSD-Menüs: Englisch, Spa­nisch, Französisch, Deutsch, Italienisch.

OSD position

Regelt die horizontale und vertikale Lage des OSD­Menüs.

Memory recall

Stellt die werkseitigen Bildeinstellungen wieder her.

Exit

Schließt das OSD-Fenster.

8 - Belinea 10 30 85

DEUTSCH

• Lösen Sie zuerst das Netzkabel von der Stromver-

sorgung, indem Sie den Stecker aus der Steckdo­se ziehen.

• Wenn der Monitor stark verschmutzt ist, reinigen

Sie ihn mit einem angefeuchteten Tuch. Verwen­den Sie nur warmes Wasser, und reiben Sie den
Monitor danach trocken. Durch Lösungsmittel bzw.
scharfe Reinigungsmittel kann die Gehäuseober­fläche beschädigt werden. Reinigen Sie die Bild­röhre nur mit einem weichen Tuch, da ansonsten
die Bildröhrenbeschichtung Schaden nehmen kann.

• Reinigen Sie den Monitor bei leichter Verschmut-

zung nur mit einem trockenen, weichen und anti­statischen Tuch.

• Die Kathodenstrahlröhre verfügt über eine speziel-

le Beschichtung, mit der die Monitorstrahlung ver­ringert wird. Diese Beschichtung ist gegenüber Krat­zern empfindlicher als einfachere Monitore ohne
diese Funktion. Berühren Sie den Bildschirm nie­mals mit einem Stift. Achten Sie darauf, daß keine
Uhren, Ringe, Knöpfe u.ä. mit dem Bildschirm in
Berührung kommen (eine häufige Ursache für Krat­zer sind Krawattennadeln, die beim Umstellen des
Monitors den Bildschirm berühren).

STANDARD- UND BENUTZERDEFINIERTE GRAFIKMODI

In der nachfolgenden Tabelle finden Sie die werkseitig
vordefinierten Grafikmodi mit den dazugehörigen Auf­lösungen und Frequenzen. Für jeden dieser Modi sind
alle Bildeinstellungen (Breite, Höhe, Position etc.) be­reits optimal konfiguriert.

Sie können bis zu 8 weitere Einstellungen abspeichern.
Verwenden Sie eine andere Auflösung oder eine an­gegebene Auflösung mit anderen Frequenzen, so ju-

stieren Sie einfach das Bild bis es optimal dargestellt
wird (siehe Abschnitt „Bildeinstellung über das OSD­Menü”). Wenn Sie später nach einem Moduswechsel
diese Auflösung wieder einschalten (z.B. durch Aufru­fen des entsprechenden Programms), werden die von
Ihnen gespeicherten Werte für Bildgröße, -position etc.
automatisch übernommen (d.h. der Monitor „erinnert”
sich an Ihre Einstellungen).

WARTUNG UND PFLEGE

Standard Auflösung H-Freq. (kHz) V-Freq. (Hz) Pixeltakt (MHz)

VESA 640 x 480 31,469 59,940 25,175
VESA 640 x 480 37,500 75,000 31,500
VESA 640 x 480 43,269 85,008 36,000
VESA 720 x 400 31,467 70,082 28,320
VESA 800 x 600 46,875 75,000 49,500
VESA 800 x 600 53,674 85,061 56,250
VESA 1024 x 768 60,023 75,029 78,750
VESA 1024 x 768 68,667 84,997 94,500
VESA 1024 x 768 80,741 99,803 109,000
VESA 1280 x 1024 79,976 75,025 135,000

Bedienungsanleitung - 9

DEUTSCH

PROBLEMLÖSUNGEN

Kein Bild

Netzanzeige leuchtet nicht

- Prüfen Sie, ob das Netzkabel richtig angeschlossen ist (siehe Abschnitt "Anschließen").

- Stellen Sie sicher, daß der Monitor mit dem Netzschalter eingeschaltet wurde (siehe Abschnitt "Einschal­ten").

Netzanzeige leuchtet gelb/orange oder blinkt

- Befindet sich der Monitor in einem Stromsparmodus (siehe Abschnitt "Stromsparfunktionen")?

- Ist das Signalkabel am Monitor und an der VGA-Buchse des PC angeschlossen?

- Ist der PC eingeschaltet (siehe Dokumentation zu Ihrem PC)?

Netzanzeige leuchtet grün

- Evtl. ist ein Bildschirmschoner auf Ihrem PC installiert und wurde nach einer bestimmten Zeit der Inaktivität
eingeschaltet. Drücken Sie eine Taste auf der Tastatur, oder bewegen Sie die Maus.

Testbild

- Überprüfen Sie, ob das Signalkabel an die VGA-Buchse des PC angeschlossen ist (s. Abschnitt "Anschliessen").

- Ist der PC eingeschaltet (siehe Abschnitt "Einschalten")?

Fehler der Bilddarstellung

Bild ist nach links/rechts oder oben/unten verschoben

- Wenn das Bild zwar normal, aber nicht zentriert erscheint, können Sie dies mit den OSD-Funktionen justie­ren. Weitere Informationen hierzu finden Sie im Abschnitt "Funktionen des OSD-Menüs" unter den Funktio­nen "H. Position" und "V. Position".

- Wenn das Bild links oder rechts über den Bildrand hinausläuft, flimmert und zudem ein Doppelbild erscheint,
ist wahrscheinlich eine zu hohe Bildwiederholfrequenz an der Grafikkarte eingestellt. Wählen Sie umgehend
eine niedrigere Frequenz aus, da der Bildschirm andernfalls beschädigt werden kann. Weitere Informationen
hierzu finden Sie in der Dokumentation zu Ihrem PC, zur Grafikkarte bzw. zum Betriebssystem.

Bild flimmert oder zittert

- Wenn das Bild links oder rechts über den Bildrand hinausläuft, flimmert und zudem ein Doppelbild zu sehen
ist, ist wahrscheinlich eine zu hohe Bildwiederholfrequenz an der Grafikkarte eingestellt. Wählen Sie umge­hend eine niedrigere Frequenz aus. Weitere Informationen hierzu finden Sie in der Dokumentation zu Ihrem
PC, zur Grafikkarte bzw. zum Betriebssystem.

- Wenn das Bild normal dargestellt wird aber unruhig erscheint, kann dies an einer zu geringen Bildwiederhol­frequenz liegen. Wählen Sie eine höhere Bildfrequenz. Weitere Informationen hierzu finden Sie in der Doku­mentation zu Ihrem PC, zur Grafikkarte bzw. zum Betriebssystem.

- Möglicherweise ist nicht die richtige Einstellungsdatei für den Monitor ausgewählt. Informationen zum Ein­richten des Monitors unter Windows 95/98/ME/2000/NT finden Sie im Anschnitt "Konfigurieren".

Bild ist verschwommen oder unscharf

- Überprüfen Sie die Helligkeits- und Kontrasteinstellung (siehe Abschnitt "Grundlegende Einstellungen").

- Bei hohen Auflösungen und Bildwiederholfrequenzen erscheint die Bilddarstellung etwas unschärfer. Wählen
Sie ggf. eine geringere Frequenz aus.

Farbdarstellung ungenügend

- Wenn einzelne Bildbereiche Farbverfälschungen aufweisen, sollte der Monitor entmagnetisiert werden (sie­he Funktion "Degauss" im Abschnitt "Funktionen des OSD-Menüs").

- Wenn die Farben etwas anders aussehen, als sie eigentlich sollten (z.B. Weiß nicht richtig weiß ist), sollten
Sie die Farbtemperatur nachregeln (siehe Funktion "Color" im Abschnitt "Funktionen des OSD-Menüs").

- Geräte, die Magnetfelder erzeugen, z.B. Laserdrucker, Lautsprecherboxen u.a., sollten nicht in unmittelba­rer Nähe des Monitors aufgestellt werden. Andernfalls kann die Bildqualität beeinträchtigt werden.

Bildränder verzerrt

- Wenn die Bildränder leicht verzerrt, gebogen oder geneigt erscheinen oder das gesamte Bild nicht waage­recht liegt, können Sie dies über die Funktion des OSD-Menü nachregeln (siehe Funktionen "Trapezoid",
"Parallel", "Top/Bottom Corner" sowie "Rotation" im Abschnitt "Funktionen des OSD-Menüs").

10 - Belinea 10 30 85

DEUTSCH

Dieser Monitor ist ENERGY STAR®-kompatibel. MAXDATA versichert als ENERGY STAR®-Partner, dass dieses
Gerät den ENERGY STAR

®

-Richtlinien zur Optimierung des Stromverbrauchs entspricht.

TECHNISCHE DATEN

Bildröhre 17 Zoll Bilddiagonale (40,5 cm sichtbar),

0,26 mm Lochmaske, antistatische und Antireflexbeschichtung
strahlungsarm nach MPR II und TCO 99, Phosphortyp P22

Eingangssignal Video: analog 0,7 Vpp / 75 Ohm positiv

Synchronisation: separat, TTL-Pegel
Horizontale Synchronisierung: positiv/negativ
Vertikale Synchronisierung: positiv/negativ

Bildschirmfarben Analog-Eingang, unbegrenztes Farbspektrum
Synchronisierung 30 – 86 kHz horizontal

50 – 160 Hz vertikal

Bandbreite 150 MHz
Auflösung max. 1280 × 1024 Punkte
Fehlkonvergenz Zentrum: maximal 0,15 mm; Hauptbereich: maximal 0,30 mm;

Rand: maximal 0,40 mm

Netzanschluß 90 - 264 V~, 47 - 63 Hz
Leistungsaufnahme max. 75 W (Standby: < 3 W, Off-Status: < 3 W)

Stromsparfunktionen nach EPA und VESA-DPMS, GEA (vormals E2000)

Abmessungen Breite 410 mm, Höhe 424 mm, Tiefe 425 mm (nur Monitor)
Gewicht 15,5 kg (nur Monitor)
Umgebungsbedingungen Temperatur: 0 - 35 °C

Rel. Luftfeuchtigkeit: 10 bis 90 % (nicht kondensierend)

STIFTBELEGUNG DES SIGNALSTECKERS

Stift Belegung

1 Rot
2 Grün
3 Blau
4 Masse
5 nicht belegt
6 Masse Rot
7 Masse Grün

8 Masse Blau

15poliger D-SUB-Stecker

STROMSPARFUNKTIONEN

Der Monitor ist mit Stromsparmaßnahmen nach dem
GEA- (vormals E2000), EPA- und VESA-DPMS-Stan­dard ausgestattet. Soweit Ihr Computer über eine
VESA-DPMS-kompatible Grafikkarte oder eine entspre­chende Software verfügt, kann der Stromverbrauch des
Monitors in Leerlaufzeiten automatisch reduziert wer­den. Wenn der Monitor sich im Energiesparmodus be-

findet, leuchtet die Betriebsanzeige (siehe

R

in Abb.

4) orange. Sobald eine Eingabe über die T astatur , Maus
oder ein anderes Eingabegerät erfolgt, schaltet sich
der Monitor automatisch wieder ein. In der folgenden
Tabelle finden Sie die Stromverbrauchswerte und An­zeigen dieser automatischen Stromsparfunktion:

Vesa-Modus Video H-Sync V-Sync Stromverbrauch Strom- Farbe der

einsparung (%) Betriebsanzeige

Normal aktiv normal normal < 75 Watt 0 grün
Standby

– fehlt normal < 3 Watt 97 orange

Suspend

– normal fehlt < 3 Watt 97 orange

Off-Status

– fehlt fehlt < 3 Watt 97 orange

Stift Belegung

9 + 5V DDC
10 Masse
11 Masse
12 SDA (DDC Data)
13 Hor. Synch.
14 Vert. Synch.
15 SCL (DDC Data)

Operating Instructions - 11

ENGLISH

INTRODUCTION

This manual will familiarize you with the installation and
use of your Belinea Monitor. Please take the time to
look through these instructions even if you are familiar
with monitors.

We has taken all possible care to ensure that this
manual contains correct, accurate information.
However, the manufacturer cannot assume liability for
any possible errors. In addition, the manufacturer cannot
guarantee that the hardware will meet the purpose you
require. We would appreciate reports of any errors,
suggestions or criticism.

© Copyright 2001

MAXDATA Systeme GmbH
45768 Marl, Germany
www.maxdata.com

All rights reserved. No part of this manual may be reproduced,
processed or distributed in any form (print, photocopy,
microfilm or any other process) or processed by an electronic
system without prior written permission from the manufacturer.

We reserve the right to make changes according to technical
progress. Belinea is an internationally registered trademark.
Other brand names may be registered trademarks and must
be treated as such.

We are all responsible for the environment: this manual was printed from front to back on
paper that was produced without chlorine.

TABLE OF CONTENTS

Guide to symbols

The symbols below are used in this manual to indicate
where there is risk of injury or damaging devices or to
indicate especially useful information:

DANGER! Indicates risk of injury. When not
following instructions, severe injury or death
may result.

ATTENTION! Indicates possible damage to
devices. When not following instructions,
devices may be heavily damaged.

IMPORT ANT! Indicates hints on operation and
other useful information.

Important Safety Instructions

Some Belinea monitor models come with 2 power cords.
Please ensure you use the UK plug (3 pin) in the UK and
not the European plug (2 pin).

Do not place the monitor in very hot or cold, nor damp or
dusty surroundings. Do not put vases etc. on the monitor,
water may cause short circuits. Do not block or cover the
ventilating openings. All products that produce magnetic
fields, i.e. laser printers, loud-speakers etc., must not be
placed close to the monitor. Do not install this monitor in
areas where too much light or sunshine might directly hit
the screen, otherwise the brightness of the picture will be
poor due to reflections. Refer all servicing and maintenance
to authorised service personnel only!

CAUTION

Do not remove the cover!
Serious electrical shock hazards exist inside this
monitor.

NOTE

Removal of cover invalidates your warranty.

Introduction .............................................................. 11

Features................................................................... 12

Important information ............................................... 12

Unpacking ................................................................ 13

Connecting............................................................... 13

Startup ..................................................................... 13

Configuration............................................................ 14

Basic Setup.............................................................. 14

Image Settings Using the OSD Menu...................... 14

OSD Menu Functions............................................... 15

Caring for Your Monitor............................................ 16

Preset and User Defined Graphic Modes ................ 16

Troubleshooting ....................................................... 17

Energy Saving Functions......................................... 18

Technical Specifications .......................................... 18

Pin Assignment ........................................................ 18

12 - Belinea 10 30 85

ENGLISH

FEATURES

This monitor is suitable for connection to IBM-compatible systems equipped with a 15-pin VGA connector . An overview
of the numerous functions and features is provided below.

Multiscan

30 - 86 kHz
50 - 160 Hz

Dot Pitch

0.26 mm

Resolution

1280 × 1024

Digital Front
Control

On Screen
Display

TCO 99

IMPORTANT INFORMATION

Safety instructions for operation

The power cord must not be damaged. Do not
place any objects on the power cord and make
sure it does not have any knots. To unplug the
cord, always pull on the plug and not on the cable
itself.

• Never put anything on top of the monitor,

especially not any container with liquid. If liquid
enters the monitor it may cause electric shock
or short circuit.

• Avoid covering the ventilation slots. Air

circulation is necessary to prevent the monitor
from overheating. If the air circulation is restricted
it could cause fire or damage the monitor.

• Do not use any solvents to clean the monitor, as

the housing could be damaged. For more
information about cleaning the monitor, please
see “Caring for your Monitor”.

Never open the monitor housing yourself. There
is a danger of electric shock and other hazards.
The monitor may only be opened and serviced
by qualified professionals.

Note on monitor placement

• The setup location must not be extremely hot,

cold, humid or dusty. Heat and cold can impair
the functionality of the monitor. Humidity and dust
can cause the monitor to fail.

• Don’t place the monitor near heaters such as

radiators or the like. Don’t expose the monitor to
mechanical vibrations or jarring.

• Position the monitor so that no direct light or sun

strikes the screen, which could cause reflections
that reduce the quality of the image.

• Equipment that generates magnetic fields, i.e.

laser printers, speakers, etc., must not be placed
close to the monitor. They can distort the image.

Notes on power connection

Only use the power cord designated for use in
your country.

• After turning off the monitor wait for 30 seconds

before disconnecting the power cord. This time
is needed for the static electricity on the screen
to dissipate.

The wall outlet should be within easy reach.
Pulling the power plug is the only way to
disconnect the monitor from the power source.

The monitor automatically scans all horizontal frequencies between 30 and 86 kHz as well
as all vertical frequencies between 50 and 160 Hz.

This Super VGA monitor is equipped with a high resolution CRT with a dot pitch of .26 mm.

The monitor attains maximal resolution of 1280 × 1024 pixels.

Digital Front Control with 18 memory settings (10 factory-preset and 8 user-defined modes)
makes the setting of various graphic and color modes easy.

This 17 inch monitor is equipped with an OSD (On Screen Display) menu to make professional
adjustments easy.

This monitor exceeds the TCO 99 emission requirements.

Operating Instructions - 13

ENGLISH

CONNECTING

Figure 2. Connecting the monitor to the PC

➧ To connect the monitor to your PC ......................

1. Make sure that the PC and monitor are unplugged.

2. Connect the 15-pin signal cable to the monitor and

the PC (see figure 2).

➧ To connect the monitor to the power source......

1. Connect the separate power cable to the monitor

and a grounded outlet (see figure 3).

1. First, turn on your PC, and then turn on your Belinea
monitor. The status indicator (see



in figure 4)

should light up green.

2. Adjust the image to meet your requirements (see
the following sections ”Image settings using the OSD
menu” and ”OSD Menu Functions”).

Figure 1. Monitor with Tilt/Swivel Base

Carefully lift the monitor out of the packaging and make
sure that all components are included (see Figure 1).

Assemble the tilt/swivel base to the monitor (see the
next section).

Save the original box and packing material in case you
have to ship or transport the monitor.

➧ ➧

➧ ➧

➧ Assembling the tilt/swivel base .............................

1. Place the monitor screen down on a soft surface
(pillow, blanket or similar object).

2. Align the latches of the tilt/swivel base with the
openings on the bottom of the monitor and push the
base forward until it locks into place.

UNPACKING

STARTUP

3. If there is no image displayed on the monitor,

consult the section “Troubleshooting”.

Signal cable

Power Cord

Signal Cable
(buit-in)

Figure 3. Connecting the monitor to the power source

➧➧

➧➧

➧ Disassembling the tilt/swivel base ........................

1. Push the locking tabs at the back of the base inward
while pulling the base backward (toward the
monitor’s back). Now the base should come off
easily.

14 - Belinea 10 30 85

ENGLISH

Figure 4. Monitor features

BASIC SETUP

The OSD menu appears in a window on your screen. It
allows you to select the image settings you want to
change.

➧➧

➧➧

➧ How to open the OSD menu ...................................

1. Press the MENU/EXIT button (



in figure 4) to

display the OSD menu on the screen.

2. Select the desired function icon using the OSD dial
(



in figure 4, see the following section “OSD Menu

Icons“).

3. Press the ENTER button (



in figure 4) to activate

the function.

4. Enter the desired value by turning the OSD dial.

5. T o store the setting, press the ENTER button again.

Repeat steps 2-4 to make further adjustments as
needed.

6. The OSD menu will automatically disappear if no
changes are made for more than 10 seconds. The
current settings will be saved. You can also close it
manually by pressing the MENU/EXIT button.

You can adjust the contrast and brightness directly by
turning the OSD dial (



in figure 4) while the OSD menu
is not active. Turning the dial clockwise displays the
OSD contrast menu, while turning it counter-clockwise

displays the OSD brightness menu. Then turn the dial
clockwise to increase, or counter-clockwise to decrease
the contrast/brightness.

IMAGE SETTINGS USING THE OSD MENU

➧ Monitor setup under Windows 95/98/ME and
2000:

For Windows 95/98/ME and 2000 users: Installation of
the Belinea driver software is highly recommended. This
can be obtained from your Belinea dealer or downloaded
from Belinea’s internet homepage at www.belinea.com.
Choose Support, Downloads, then Driver Software and
Installation Guide and download BELINEA.EXE by
clicking on Driver.
Copy the file to a folder on your hard disk (e.g.
C:\BELINEA), and double-click it to start
decompression.

CONFIGURATION

After decompression you will find the file BELINEA.TXT
in your folder, providing further information on how to
install the Belinea driver software.

➧➧

➧➧

➧ Monitor setup under Windows NT 4.0:

Under Windows NT 4.0 no separate setup file is
required. Select the vertical frequency and the number
of colors directly from within the “Settings” à “Control
Panel” à “Display” à “Settings” menu.

➧➧

➧➧

➧

Shortcut for adjusting contrast and brightess .......................................................................................................

Operating Instructions - 15

ENGLISH

OSD MENU FUNCTIONS

Contrast

Controls the picture contrast.

Brightness

Controls the picture brightness.

H. Size

Controls the horizontal image size.

H. Position

Controls the horizontal position.

V . Size

Controls the vertical image size.

V . Position

Controls the vertical position.

Pincushion

Corrects pincushion distortion.

Pin balance

Corrects parallel distortion of edges.

Trapezoid

Corrects inward/outward slanted edges.

Parallel

Corrects parallel slanted edges.

Top / Bottom corner

Correct distorted corners.

Rotation

Corrects tilted image.

H + V Moiré

Corrects moiré patterns. Moiré patterns are interference
patterns that appear as wave lattices (especially prone
to appear in black-white alternating dot patterns).
Usually, this interference can be removed; however, it
can sometimes only be reduced.

Degauss

Corrects image color distortions. The color distortion
may be due to interference from the earth’s magnetic
field, e.g. when the monitor is rotated or moved. This
function is triggered by selecting the function symbol
and pressing the OSD button ENTER.

Disp. freq.

Displays the current graphics mode (horizontal and
vertical frequency).

Color

Using these icons, you can select one of the preset
color temperatures (9300°K or 6500°K). Confirm your
choice by pressing the ENTER button. If you want to
change the color temperatures individually, select USER
and confirm by pressing the OSD button ENTER. Now
you can use the OSD dial to toggle between the settings
R, G and B (red, green and blue foreground). To change
a setting, first press the ENTER button, then choose
the desired value with the OSD dial. To confirm the
setting, press the ENTER button again.

If you don’t need to adjust any further settings, choose
the EXIT icon to return to the OSD main menu.

Language

Selection of the OSD menu language: English, Spanish,
French, German, Italian.

OSD position

Adjusts the vertical and horizontal position of the OSD
menu.

Memory recall

Recalls factory settings of the image parameters.

Exit

Closes the OSD menu.

16 - Belinea 10 30 85

ENGLISH

• First, unplug the power cord from the wall socket.

• If the monitor is extremely dirty, clean it with a moist

cloth. Use only warm water and then wipe the monitor
dry. Solvents or harsh cleaners can damage the
housing. Clean the picture tube only with a soft cloth,
otherwise you may damage the picture tube coating.

• If the monitor is only slightly dirty, clean it using a

soft, dry and antistatic cloth.

• The monitor ’s cathode ray tube is covered with a

special coating for reduced emissions. This coating
is more susceptible to scratches and marking than
lower performance displays lacking this feature. Do
not touch the screen with pens and pencils. Do not
allow watches, rings, buttons and other clothing
accessories to brush against the screen (a common
cause of scratches are tie pins when moving the
display).

PRESET AND USER DEFINED GRAPHIC MODES

The following table lists the factory preset graphic
modes and their resolutions and frequencies. For all
these graphic modes all image adjustments (width,
height, position, etc.) are already optimally configured.

You can save up to 8 additional settings. If you use a
different resolution or one of the given resolutions with

other frequencies, you can adjust the image until it is
perfectly displayed (see section „Image settings using
the OSD menu“). If you switch back to this resolution
after changing modes (i.e. by running the same
software), the values you saved for image size, position,
etc., will automatically be recalled (that is, the monitor
„remembers“ your settings).

CARING FOR YOUR MONITOR

Standard Resolution H-Freq. (kHz) V-Freq. (Hz) Pixel clock (MHz)

VESA 640 x 480 31.469 59.940 25.175
VESA 640 x 480 37.500 75.000 31.500
VESA 640 x 480 43.269 85.008 36.000
VESA 720 x 400 31.467 70.082 28.320
VESA 800 x 600 46.875 75.000 49.500
VESA 800 x 600 53.674 85.061 56.250
VESA 1024 x 768 60.023 75.029 78.750
VESA 1024 x 768 68.667 84.997 94.500
VESA 1024 x 768 80.741 99.803 109.000
VESA 1280 x 1024 79.976 75.025 135.000

Operating Instructions - 17

ENGLISH

TROUBLESHOOTING

Blank Screen

Power indicator is off

- Check if the power cable is connected properly (see section “Connecting”).

- Make sure that the monitor was turned on using the power switch (see section “Startup”).

Power indicator lights orange or is flashing

- Perhaps a power saving mode is active (see section “Energy Saving Functions”)?

- Is the signal cable connected to the monitor and the PC’s VGA connector?

- Is the PC turned on (see your PC’s documentation)?

Power indicator lights green

- A screen saver may have activated automatically after a certain period of inactivity. Press any key on your
keyboard or move the mouse.

RGB bars

- Make sure the signal cable is connected to the PC’s VGA connector (see section “Connecting”).

- Is the PC turned on (see section “Startup”)?

Display Problems

Image is displaced to the left/right or to the top/bottom

- If the image is displayed normally but not centered correctly, you can adjust its position using the OSD functions.
For more information on this topic consult the functions “V. Position” and “H. Position” in the “OSD Menu
Functions” section.

- If the image flickers, is blurred and moves off the screen towards the right or left, the vertical frequency
selected at the graphics card is probably too high. Immediately lower the frequency to prevent the monitor
from becoming damaged. For more detailed information consult the user’s guide of your PC, graphics card or
operating system.

Image flickers or is shaky

- If the image flickers, is blurred and moves off the screen towards the right or left, the vertical frequency
selected at the graphics card is probably too high. Immediately lower the frequency to prevent the monitor
from becoming damaged. For more detailed information consult the user’s guide of your PC, graphics card or
operating system.

- If the image is displayed normally but appears slightly shaky, the vertical frequency might be too low. Select a
higher frequency. For more information on this topic consult the user’s guide of your PC, graphics card or
operating system.

- Perhaps setup file chosen for the monitor is incorrect. For information on monitor setup under Windows 95/98/
ME/2000/NT consult the “Configuration” section.

Image is blurred

- Check brightness and contrast settings (see section “Basic Setup”).

- If the vertical frequency is too high, the image might be slightly blurred. In this case lower the frequency.

Color problems

- If the colors are distorted in some areas, you should demagnetize your monitor (see “Degauss” function in
section “OSD Menu Functions”).

- If the colors are off (e.g. white is not really displayed as white etc), you should adjust the color temperature
(see “Color” function in section “OSD Menu Functions”).

- Devices generating magnetic fields, such as laser printers and loudspeakers, shouldn’t be placed near the
monitor since they might affect image quality.

Image edges distorted

- If the image is slightly distorted, bent or tilted at the edges or the entire image is not aligned horizontally, you
can correct this using the OSD menu functions (see “Trapezoid”, “Parallel”, “Top/Bottom Corner” and “Rotation”
functions in section “OSD Menu Functions”).

18 - Belinea 10 30 85

ENGLISH

This monitor is ENERGY STAR®-compatible. MAXDATA is an ENERGY STAR® partner and guarantees that this device
complies with the ENERGY STAR® guidelines for optimizing power consumption.

TECHNICAL SPECIFICATIONS

Picture tube 17 inches diagonal size (40.5 cm visible),

0.26 mm dot pitch,
low emissions according to MPR II and TCO 99, phosphorus type P22

Input signal analog 0.7 Vpp / 75 Ohm, positive

Synchronization: separate, TTL level
Horizontal synchronization: positive/negative
Vertical synchronization: positive/negative

Display colors Analog input, unlimited colors
Synchronization 30 - 86 kHz horizontal

50 - 160 Hz vertical

Pixel clock 150 MHz
Resolution max. 1280 × 1024 pixels
Misconvergence center: max. 0.15mm; main area: max. 0.30mm; edge: max. 0.40mm
Power supply 90 - 264 V~, 47 - 63 Hz
Power consumption max. 75 W (Standby: < 3 W, Off-Status: < 3 W); Power saving functions GEA (formerly

E2000), EPA and VESA-DPMS certified

Dimensions 410mm (width) x 424mm (height) x 425mm (depth); (monitor only)
Weight 15.5 kg (monitor only)
Operating environment Temperature: 0 to 35 °C

Rel. humidity 10 to 90 % (without condensation)

PIN ASSIGNMENT

Pin Assignment

1 Red
2 Green
3 Blue
4 Ground
5 —
6 Red return
7 Green return
8 Blue return

ENERGY SAVING FUNCTIONS

This monitor is equipped with power management
functions according to GEA (formerly E2000), EP A, and
VESA DPMS standard. If your computer is using a VESA
DPMS-compatible graphics adapter or appropriate
software, energy consumption can be automatically
reduced when your monitor is idle. When the monitor is
in power saving mode, the color of the status LED (see



in figure 4) will turn orange. The monitor will
automatically switch back on when you use the
keyboard, mouse or another input device.

The following table illustrates power consumption values
and display indications for this automatic power saving
feature:

VESA’s Video H-sync V-sync Power Power LED
Mode Used Saving (%) color

On aktive yes yes < 75 watts 0 green
Stand-by blanked no yes < 3 watts 97 orange
Suspend blanked yes no < 3 watts 97 orange
Off blanked no no < 3 watts 97 orange

Pin Assignment

9 + 5V DDC
10 Ground
11 Ground
12 SDA (DDC Data)
13 Hor. synch.
14 Vert. synch.
15 SCL (DDC Data)

15 pin D-Sub connector

Mode d'emploi - 19

FRANÇAIS

INTRODUCTION

Ce manuel est destiné à vous familiariser avec
l’installation et l’utilisation de votre moniteur Belinea.
Veuillez prendre le temps de lire ces instructions, même
si vous êtes familier de l’usage des moniteurs en
informatique.

Le constructeur a fait tout son possible pour que ce
manuel ne contienne que des informations précises et
correctes, mais il ne saurait être tenu responsable des
possibles erreurs. En outre, le constructeur ne peut
garantir que ce matériel est adapté à l’usage que vous
souhaitez en faire. Nous vous remercions par avance
pour toute remarque d’erreur, suggestion ou critique.

© Copyright 2001

MAXDATA Systeme GmbH
45768 Marl, Allemagne
www.maxdata.com

Tous droits réservés. Aucune partie de ce manuel ne peut
être reproduite, adaptée ou distribuée sous quelque forme
que ce soit (imprimerie, photocopie, microfilm ou tout autre
procédé) ou traités sous forme électronique sans l’autorisation
écrite préalable du fabricant.

Nous nous réservons le droit d’apporter des modifications
motivées par le progrès technique. Belinea est une marque
internationalement déposée. Les autres marques et noms de
produits mentionnés dans ce document peuvent être des
marques commerciales ou des marques déposées et sont à
considérer comme telles.

Nous somme tous responsables de l’environnement: ce manuel a été entièrement imprimé
sur du papier exempt de chlore.

TABLE DES MATIÈRES

Guide des symboles

Les symboles illustrés ci-dessous sont utilisés dans ce
manuel pour indiquer un risque de se blesser ou
d’endommager les périphériques, ou encore pour
signaler une information particulièrement utile:

DANGER! Indique un risque de blessure. Si
vous ne respectez pas les instructions, vous
risquez un accident grave ou potentiellement
mortel.

ATTENTION! Indique un risque d’endommager
les périphériques. Si vous ne respectez pas
les instructions, les périphériques peuvent être
endommagés.

IMPORTANT! Indique un conseil d’utilisation
ou autre information utile.

Introduction .............................................................. 19

Caractéristiques ....................................................... 20

Informations Importantes ......................................... 20

Déballage................................................................. 21

Raccordement.......................................................... 21

Mise en route ........................................................... 21

Configuration............................................................ 22

Configuration de Base ............................................. 22

Réglage de l’image dans le menu OSD .................. 22

Fonctions du menu OSD ......................................... 23

Entretien de votre moniteur ..................................... 24

Modes graphiques présélectionnés et définis par

l’utilisateur ................................................................ 24

Résolution des problèmes ....................................... 25

Fonctions de gestion de l’énergie............................ 26

Specifications techniques ........................................ 26

Brochage.................................................................. 26

20 - Belinea 10 30 85

FRANÇAIS

CARACTÉRISTIQUES

Ce moniteur est destiné à être connecté à un ordinateur compatible IBM, équipé d’un connecteur VGA à 15 broches.
Vous trouverez ci-dessous une vue d’ensemble de ses nombreuses fonctions et caractéristiques.

Multi-fréquences

30 – 86 kHz
50 – 160 Hz

Pas de masque

0,26 mm

Résolution

1280 x 1024

Contrôles
numériques en
façade

Affichage des menus
à l’écran

TCO 99

INFORMATIONS IMPORTANTES

Précautions d’emploi

Le câble d’alimentation secteur ne doit pas être
endommagé. Ne placez aucun objet sur ce
câble, et évitez qu’il ne s’emmêle. Pour
débrancher ce cordon, tirez toujours sur la prise,
et non sur le câble lui-même. Un câble électrique
endommagé pourrait provoquer un incendie ou
une électrocution.

• Ne posez jamais rien sur le moniteur, et surtout

pas un récipient contenant un liquide. Si celui-ci
était renversé dans le moniteur, il pourrait
provoquer une électrocution ou un court-circuit.

• Évitez de recouvrir les orifices de ventilation. Une

circulation d’air constante est nécessaire pour
empêcher le moniteur de trop chauffer. Si l’air
ne peut plus circuler, le moniteur peut être
gravement endommagé.

• N’utilisez pas de solvants pour nettoyer le

moniteur, cela pourrait endommager le boîtier.
Pour plus d’informations sur le nettoyage du
moniteur, consultez le paragraphe «Entretien de
votre moniteur».

N’ouvrez jamais vous-même le moniteur, vous
pourriez être électrocuté. Ce moniteur ne doit
être ouvert et réparé que par des professionnels
qualifiés.

Note sur la mise en place du moniteur

• L’emplacement choisi pour l’installation ne doit

être ni trop chaud, ni trop froid, ni humide ou
poussiéreux. La chaleur et le froid peuvent
altérer les fonctionnalités du moniteur. L ’humidité
et la poussière peuvent le mettre hors service.

• Ne placez pas le moniteur à proximité d’une

source de chauffage, par exemple un radiateur.
N’exposez pas le moniteur à des vibrations
mécaniques ou à des secousses.

• Positionnez le moniteur de façon à protéger

l’écran de la lumière directe ou du soleil: la
lumière directe peut provoquer des réflexions
nuisibles à la qualité de l’image.

• Il ne faut pas placer le moniteur à proximité d’un

équipement générant des champs magnétiques,
tel qu’imprimante, haut-parleur, etc., faute de
quoi l’image pourrait présenter des distorsions.

Notes sur le raccordement à l’alimentation
électrique

N’utilisez que le type de cordon secteur destiné
à être utilisé dans votre pays.

• Après avoir éteint le moniteur, attendez une

trentaine de secondes avant de débrancher le
cordon secteur. Ce délai est nécessaire pour
permettre à l’électricité statique de se dissiper.

La prise d’alimentation murale doit être aisément
accessible. La seule façon de débrancher le
moniteur de la source d’alimentation électrique
consiste à débrancher le cordon secteur.

Ce moniteur se synchronise automatiquement sur toutes les fréquences horizontales
comprises entre 30 et 86 kHz, ainsi que sur toutes les fréquences verticales comprises
entre 50 et 160 Hz.

Ce moniteur Super VGA est doté d’un tube cathodique à haute résolution, au pas de
masque de 0,26 mm.

La résolution maximale du moniteur est de 1280 x 1024 pixels.

Le moniteur est équipé d’un panneau de contrôle en face avant, avec 18 modes
mémorisés (10 mémoires préréglées en usine et 8 modes programmables par
l’utilisateur), ainsi que des contrôles numériques vous permettant d’ajuster facilement
les divers paramètres d’affichage et de colorimétrie.

Ce moniteur de 17" est équipé d’un menu OSD (On Screen Display, ou affichage à
l’écran) qui permet d’effectuer facilement des ajustements professionnels.

Ce moniteur émet un rayonnement inférieur à la norme TCO 99.

Mode d'emploi - 21

FRANÇAIS

Figure 2. Raccordement du moniteur au PC

➧ Pour raccorder le moniteur à votre PC ................

1. Vérifiez que le PC et le moniteur sont débranchés.

2. Connectez le câble à 15 broches du signal vidéo à

au moniteur et au PC (voir figure 2).

➧ Pour raccorder le moniteur à la source

d’alimentation électrique ...........................................

1. Connectez le câble d’alimentation électrique au

moniteur d’une part, et à une prise électrique murale
avec mise à la terre d’autre part (voir figure 3).

Figure 3. Raccordement du moniteur à la source

d’alimentation électrique

1. Mettez d’abord votre PC sous tension, puis allumez
votre moniteur Belinea à l’aide de son interrupteur.
L’indicateur d’état (voir



à la Figure 4) doit s’allumer

en vert.

2. Ajustez l’image selon vos goûts (voir ci-dessous les
sections «Réglage de l’image dans le menu OSD»
et «Fonctions de l’OSD»).

Câble du signal
(incorporé)

Câble d’alimentation

Figure 1. Le moniteur avec sa base

inclinable et pivotante

Soulevez avec douceur le moniteur de son emballage,
et vérifiez que tous les accessoires sont présents (voir
figure 1).

Assemblage de la base pivotante et basculante sous
le moniteur (voir la section suivante).

Conservez le carton original et les matériaux
d’emballage, au cas où vous devriez expédier ou
transporter le moniteur.

➧ ➧

➧ ➧

➧ Mise en place de la base inclinable et orientable

1. Retournez le moniteur en plaçant l’écran sur une
surface absorbante (oreiller, couverture, etc).

2. Alignez les loquets de la base inclinable et orientable
face aux ouvertures qui se trouvent sur la partie
inférieure du moniteur, et poussez la base vers
l’avant jusqu’à ce qu’elle se verrouille en place.

DÉBALLAGE

MISE EN ROUTE

3. Si aucune image n’apparaît sur le moniteur,

consultez la section «Résolution des problèmes».

Câble du
signal

RACCORDEMENT

➧➧

➧➧

➧ Désassemblage de la base inclinable et

orientable.....................................................................

1. Poussez les onglets de verrouillage (à la partie

inférieure de la base) vers l’intérieur, tout en tirant
la base vers l’arrière du moniteur. La base se dégage
sans effort excessif.

22 - Belinea 10 30 85

FRANÇAIS

Figure 4. Contrôles de la face avant

CONFIGURATION DE BASE

Le menu OSD apparaît sur votre écran dans une
fenêtre. Il vous permet de sélectionner le paramètre
d’image que vous désirez modifier.

➧➧

➧➧

➧ Comment ouvrir le menu OSD ............................

1. Pressez le bouton MENU/EXIT (



sur la figure 4)

pour voir apparaître à l’écran le menu OSD.

2. Sélectionnez l’icône de la fonction désirée à l’aide
de la molette de l’OSD (

 sur la figure 4, voir à la

section suivante, “Fonctions de l’OSD”).

3. Pressez le bouton ENTER (

 sur la figure 4) pour

activer la fonction.

4. Choisissez la valeur désirée en faisant pivoter la
molette de l’OSD.

5. Pour mettre cette valeur en mémoire, pressez
une nouvelle fois le bouton ENTER. Si nécessaire,
répétez les étapes 2 à 4 pour procéder à d’autres
ajustements.

6. Le menu OSD disparaîtra automatiquement si aucun
changement ne survient durant plus de 10
secondes. Les paramètres actuels sont mis en
mémoire. Vous pouvez aussi le fermer
manuellement, en appuyant sur la touche MENU/
EXIT.

Vous pouvez directement ajuster le contraste et la
luminosité, en tournant la molette de l’OSD (



sur la
figure 4) lorsque le menu OSD n’est pas affiché à l’écran.
La rotation de la molette dans le sens des aiguilles d’une
montre affiche le menu Contraste de l’OSD, alors que

sa rotation en sens inverse affiche le menu Luminosité.
Tournez ensuite la molette dans le sens des aiguilles
d’une montre pour augmenter le contraste ou la
luminosité, ou dans le sens inverse des aiguilles d’une
montre pour les diminuer.

RÉGLAGE DE L’IMAGE DANS LE MENU OSD

➧➧

➧➧

➧ Installation du moniteur sous Windows 95/98/ME et

2000:

Pour les utilisateurs de Windows 95/98/ME et 2000:
L’installation du logiciel pilote Belinea est fortement
recommandée. Vous pouvez obtenir ce pilote auprès
de votre revendeur Belinea, ou le télécharger en rendant
visite à la page d’accueil du site Web de Belinea, à

www.belinea.de. Cliquez ensuite tour à tour sur les liens
Support, Downloads, puis Driver Files, et téléchargez

BELINEA.EXE en cliquant sur le lien Driver Download....

Copiez ensuite ce fichier dans un dossier de votre
disque dur (par exemple dans C:\BELINEA), et double­cliquez sur ce fichier pour en déclencher la
décompression.

CONFIGURATION

Après cette décompression, vous trouverez le fichier
BELINEA.TXT dans votre dosier. Il vous donne des
informations sur l’installation du pilote du moniteur
Belinea.

➧➧

➧➧

➧ Installation du moniteur sous Windows 4.0:

Sous Windows NT 4.0, il n’est pas nécessaire d’utiliser
un fichier d’installation séparé. Sélectionnez la
fréquence verticale et le nombre de couleurs
d’affichage, en cliquant tour à tour sur le menu
«Paramètres» à «Panneau de configuration» à
«Affichage» à «Paramètres».

➧➧

➧➧

➧

Raccourci pour le réglage du contraste et de la luminosité .................................................................................

Mode d'emploi - 23

FRANÇAIS

Degauss

Corrige les distorsions colorimétriques de l’image. Ces
distorsions colorimétriques peuvent être dues à des
interférences provenant du champ magnétique
terrestre, par exemple à la suite d’un pivotement ou
d’un déplacement du moniteur. Pour corriger la
distorsion des couleurs, sélectionnez l’icône

et

pressez le bouton ENTER de l’OSD.

Disp. freq.

Affiche le mode graphique actuelle (fréquence
horizontale et verticale).

Color

Ces icônes vous permettent de sélectionner l’une des
températures de couleur préréglées (9300°K ou 6500°K).
Confirmez votre choix en pressant le bouton ENTER de
l’OSD. Si vous préférez indiquer manuellement la
température de couleur désirée, choisissez cette USER
option, et pressez le bouton ENTER de l’OSD. La molette
de l’OSD vous permet ensuite de faire défiler
successivement les réglages R, G et B (saturation du
rouge, du vert et du bleu). Pour modifier un réglage,
pressez tout d’abord le bouton ENTER de l’OSD, puis
indiquez la valeur désirée à l’aide de la molette de l’OSD.
Pour confirmer votre choix, pressez une nouvelle fois le
bouton ENTER de l’OSD.

Si vous n’avez plus besoin de procéder à d’autres
réglages, cliquez sur l’icône EXIT pour revenir dans le
menu principal de l’OSD.

Language

Sélection du langage utilisé pour le menu OSD: Anglais,
Espagnol, Français, Allemand, Italien.

OSD position

Réglage de la position vertical e et horizontale du menu
OSD.

Memory recall

Permet de rappeler les réglages définis en usine pour
tous les paramètres de l’image.

Exit

Ferme le menu OSD.

FONCTIONS DU MENU OSD

Contrast

Modifie le contraste.

Brightness

Modifie la luminosité.

H. Size

Permet de régler la taille horizontale (amplitude) de
l’image.

H. Position

Permet de régler la position horizontale.

V. Size

Permet de régler la taille verticale de l’image
(amplitude).

V. Position

Permet de régler la position verticale.

Pincushion

Corrige la distorsion en coussinet.

Pin balance

Corrige la distorsion de parallélisme des côtés de
l’image.

Trapezoid

Corrige le manque de parallélisme vers l’intérieur ou
l’extérieur des côtés de l’image.

Parallel

Corrige l’inclinaison des côtés de l’image.

Top / Bottom corner

Correction de la distorsion des angles.

Rotation

Corrige le manque d’horizontalité de l’image.

H + V Moiré

Corrige les effets de moiré. Ceux-ci sont des trames
d’interférences qui apparaissent sous la forme de
«vagues», en particulier dans les zones où alternent
des points noirs et des points blancs). En général, ces
interférences peuvent être supprimées, mais elles
peuvent parfois être seulement réduites.

24 - Belinea 10 30 85

FRANÇAIS

• Commencez toujours par débrancher le câble

d’alimentation de la prise électrique.

• Si le moniteur est extrêmement sale, utilisez un

chiffon humidifié à l’eau chaude, et essuyez ensuite
le moniteur. Les solvants et autres produits
nettoyants pourraient endommager le boîtier. Ne
nettoyez l’écran qu’à l’aide d’un chiffon très doux,
faute de quoi vous pourriez endommager son
revêtement anti-reflets.

• Si le moniteur n’est pas très sale, nettoyez-le à l’aide

d’un chiffon doux, sec et antistatique.

• Le tube cathodique de ce moniteur est doté d’un

revêtement spécial destiné à réduire les émissions
électromagnétiques. Ce revêtement est beaucoup
plus sensible aux éraflures et marques que
les revêtements des moniteurs de moindres
performances. Ne touchez pas la surface de l’écran
avec un crayon ou un stylo. Ne laissez pas une
montre, une bague, un bouton, une épingle de
cravate ou tout autre accessoire vestimentaire venir
en contact avec la surface de l’écran (c’est une
cause courante d’éraflure lorsque l’écran est
déplacé).

MODES GRAPHIQUES PRÉSÉLECTIONNÉS ET DÉFINIS PAR
L’UTILISATEUR

Le tableau suivant présente les modes graphiques
présélectionnés en usine, leurs résolutions et leurs
fréquences. Pour tous ces modes graphiques, les
réglages d’image (largeur, hauteur, position, etc.) sont
configurés à leur valeur optimale.

Vous pouvez enregistrer jusqu’à 8 réglages
supplémentaires. Si vous utilisez une résolution
différente, ou l’une des résolutions indiquées avec une

autre fréquence, vous pouvez ajuster l’image jusqu’à
ce qu’elle soit parfaite (voir la section ”Réglage de
l’image dans le menu OSD”). Si vous revenez à cette
résolution après avoir changé de mode (en lançant le
même logiciel par exemple), les valeurs de taille
d’image, position, etc., que vous avez enregistrées
seront rappelées automatiquement (le moniteur «se
souvient» de vos réglages).

ENTRETIEN DE VOTRE MONITEUR

Standard Résolution Fréq. H (kHz) Fréq. V (Hz) Fréq. pixels (MHz)

VESA 640 x 480 31,469 59,940 25,175
VESA 640 x 480 37,500 75,000 31,500
VESA 640 x 480 43,269 85,008 36,000
VESA 720 x 400 31,467 70,082 28,320
VESA 800 x 600 46,875 75,000 49,500
VESA 800 x 600 53,674 85,061 56,250
VESA 1024 x 768 60,023 75,029 78,750
VESA 1024 x 768 68,667 84,997 94,500
VESA 1024 x 768 80,741 99,803 109,000
VESA 1280 x 1024 79,976 75,025 135,000

Mode d'emploi - 25

FRANÇAIS

RÉSOLUTION DES PROBLÈMES

Écran noir

L’indicateur de mise sous tension est éteint

- Regardez si le câble d’alimentation secteur est correctement raccordé (voir la section «Raccordement»).

- Vérifiez que le moniteur a été allumé à l’aide du bouton de mise sous tension (voir la section «Mise en route»).

L’indicateur de mise sous tension est allumé en orange ou clignote

- Un mode d’économie d’énergie est peut-être activé (voir la section «Fonctions de gestion de l’énergie»).

- Le câble du signal vidéo est-il correctement connecté au moniteur et au connecteur VGA du PC?

- Le PC est-il lui-même sous tension (voir sa documentation)?

L’indicateur de mise sous tension est allumé en vert

- Un programme d’écran de veille a peut-être été activé automatiquement après une certaine période d’inactivité.
Appuyez sur une touche du clavier de l’ordinateur, ou déplacez la souris.

RGB

- Le câble du signal vidéo est-il correctement connecté au connecteur VGA du PC (voir la section «Raccordement»).

- Le PC est-il lui-même sous tension (voir la section «Mise en route»)?

Problèmes d’affichage

L’image est décalée vers la gauche ou la droite, vers le haut ou vers le bas

- Si l’image est affichée normalement mais n’est pas centrée correctement, vous pouvez ajuster sa position à
l’aide des fonctions de l’OSD. Pour plus d’informations sur ce sujet, consultez les fonctions «V. Position» et
«H. Position» dans la section «Fonctions du menu OSD».

- Si l’image est instable, mal définie et disparaît partiellement de l’écran, à gauche ou à droite, il est probable que
la fréquence verticale sélectionnée pour la carte d’affichage graphique est trop élevée. Diminuez immédiatement
la fréquence verticale d’affichage, afin d’éviter d’endommager le moniteur. Pour toutes informations plus détaillées,
consultez le mode d’emploi de votre PC, de votre carte d’affichage ou du système d’exploitation.

L’image scintille ou est instable

- Si l’image est instable, mal définie et disparaît partiellement de l’écran, à gauche ou à droite, il est probable que
la fréquence verticale sélectionnée pour la carte d’affichage graphique est trop élevée. Diminuez immédiatement
la fréquence verticale d’affichage, afin d’éviter d’endommager le moniteur. Pour toutes informations plus détaillées,
consultez le mode d’emploi de votre PC, de votre carte d’affichage ou du système d’exploitation.

- Si l’image est affichée normalement mais semble «tremblante», il est probable que la fréquence verticale
sélectionnée pour la carte d’affichage graphique est trop basse. Choisissez une fréquence plus élevée. Pour
toutes informations plus détaillées, consultez le mode d’emploi de votre PC, de votre carte d’affichage ou du
système d’exploitation.

- Le fichier de configuration choisi pour le moniteur n’est peut-être pas le bon. Pour toutes informations sur la
configuration du moniteur sous Windows 95/98/ME/2000/NT, consultez la section «Configuration».

L’image est floue

- Vérifiez les réglages de luminosité et de contraste (voir la section «Configuration de Base»).

- Si la résolution ou la fréquence verticale sont trop élevées, l’image peut sembler légèrement floue. Dans ce cas,
diminuez la fréquence.

Problèmes de couleur

- Si les couleurs présentent de la distorsion dans certaines zones, démagnétisez votre moniteur (voir la fonction
«Degauss» dans la section «Fonctions du menu OSD»).

- Si les couleurs sont impures (par exemple, le blanc n’apparaît pas réellement blanc), réglez la température de
couleur (voir la fonction «Color» dans la section «Fonctions du menu OSD»).

- Certains appareils qui génèrent des champs magnétiques, par exemple les imprimantes laser et les haut-parleurs,
ne doivent pas être placés à proximité du moniteur, car ils peuvent affecter la qualité de l’image.

Les côtés de l’image présentent de la distorsion

- Si l’image est légèrement distordue, penchée ou inclinée sur les côtés, ou encore si l’image entière n’est pas
alignée horizontalement, utilisez les fonctions du menu OSD (voir les fonctions «Trapezoid», «Parallel», «Top/
Bottom Corner» et «Rotation» dans la section «Fonctions du menu OSD»).

26 - Belinea 10 30 85

FRANÇAIS

Broche Fonction

9 + 5V DDC
10 Terre
11 Terre
12 Signal SDA (DDC Data)
13 Synchro horizontale
14 Synchro verticale
15 Signal SCL (DDC Data)

Ce moniteur est compatible ENERGY STAR

®

. MAXDATA est partenaire du programme ENERGY STAR® et garantit que

cet appareil est conforme aux recommandations ENERGY STAR

®

pour l’optimisation de la consommation électrique.

SPÉCIFICATIONS TECHNIQUES

Tube 17 pouces de diagonale (40,5 cm visibles),

pas de masque 0,26 mm,
à faibles radiations selon la norme MPR II et TCO 99, phosphores de type P22

Signal d’entrée Vidéo: analogique 0,7 V

càc

/ 75 Ohms, positif

Synchronisation: séparée, niveau TTL
Synchronisation horizontale: positive/négative
Synchronisation verticale: positive/négative

Couleurs Entrée analogique, nombre de couleurs illimité
Synchronisation 30 – 86 kHz horizontal

50 – 160 Hz vertical

Bande passante 150 MHz
Résolution max. 1280 x 1024 pixels
Écart de convergence centre : max. 0,15 mm; zone principale : max. 0,30 mm ; coins : max. 0,40mm
Alimentation 90 - 264 V~, 47 - 63 Hz
Consommation électrique max. 75 W (Veille: < 3 W, Attente: < 3 W); Fonctions d’économie d’énergie EPA

et VESA-DPMS, certification GEA (anciennement E2000)

Dimensions 410 mm (largeur) x 424 mm (hauteur) x 425 mm (profondeur); (net)
Poids 15,5 kg (net)
Environnement Température: 0 - 35 °C

Taux d’humidité relative: 10 à 90 % (sans condensation)

BROCHAGE

Broche Fonction

1 Rouge
2 Vert
3 Bleu
4 Terre
5 —
6 Retour rouge
7 Retour vert
8 Retour bleu

Connecteur D-SUB à 15 broches

FONCTIONS DE GESTION DE L’ÉNERGIE

Ce moniteur est doté de fonctions de gestion de l’énergie
aux standards GEA (ancien E2000), EPA et VESA DPMS.
Si la carte graphique de votre ordinateur est compatible
VESA DPMS, ou si l’ordinateur est doté du logiciel
approprié, la consommation électrique du moniteur peut
être automatiquement diminuée lorsqu’il n’est pas utilisé.
Tant que le moniteur est en mode d’économie d’énergie,

la diode témoin (voir



à la figure 4) est orange. Le
monitor reprend automatiquement son fonctionnement
normal dès que vous appuyez sur une touche du clavier
ou déplacez la souris.

Le tableau suivant présente la consommation électrique
et les indications de la diode lorsque la gestion
automatique de l’énergie est activée :

Mode Vidéo Synchro H. Synchro V. Consommation Économie Couleur
VESA électrique réalisée (%) diode

Activé activée oui oui < 75 watts 0 vert
Attente désactivée non oui < 3 watts 97 orange
Veille désactivée oui non < 3 watts 97 orange
Éteint désactivée non non < 3 watts 97 orange
