BELINEA 10 15 40 User Manual

[USER MANUAL]

10 15 40

[

[

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Belinea 10 15 40

DEUTSCH 3 ~ 10

ENGLISH 11 ~ 18

FRANÇAIS 19~ 26

Revision 1.0

Bedienungsanleitung - 3

DEUTSCH

EINLEITUNG

Dieses Handbuch wird Sie mit der Installation und der
Bedienung des Belinea-Monitors vertraut machen.
Sehen Sie diese Anleitung auch dann kurz durch, wenn
Ihnen die Bedienung eines Monitors bereits vertraut
ist.

Wir haben alle Sorgfalt walten lassen, um in diesem
Handbuch korrekte und akkurate Informationen zu
geben. Für möglicherweise vorhandene Fehler kann
jedoch keine Haftung übernommen werden. Weiterhin
übernehmen wir keine Garantie dafür, daß die Hard­ware den von Ihnen gewünschten Zweck erfüllt. Für
Hinweise auf vorhandene Fehler, Ihre Verbesserungs­vorschläge und Kritik sind wir stets dankbar.

© Copyright 2000

MAXDATA Computer GmbH & Co.KG
45768 Marl, Deutschland
www.maxdata.com

Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf in
irgendeiner Form (Druck, Fotokopie, Mikrofilm oder andere Ver­fahren) ohne vorherige schriftliche Genehmigung des Herstel­lers reproduziert oder unter Verwendung elektronischer Syste­me verarbeitet, vervielfältigt oder verbreitet werden.

Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten. Belinea ist ein international eingetragenes
Warenzeichen. Andere Markennamen können eingetragene
Warenzeichen sein und müssen als solche behandelt werden.

Umweltschutz ist auch unsere Aufgabe: Dieses Handbuch wurde von der ersten bis zur
letzten Seite auf einem Papier gedruckt, bei dessen Herstellung keinerlei Chlor mehr ver­wendet wird.

INHALTSVERZEICHNIS

Verwendung von Symbolen

In diesem Handbuch wurden folgende Symbole ver­wandt, um auf eine mögliche Personengefährdung,
Sachschäden bzw. nützliche Informationen hinzuwei­sen:

GEFAHR! Bezeichnet eine mögliche Gefähr­dung des Anwenders. Bei Nichtbeachtung kön­nen Tod oder schwerste Verletzung die Folge
sein.

ACHTUNG! Weist auf mögliche Sachschäden
hin. Bei Nichtbeachtung können Geräte ernst­haft beschädigt werden.

WICHTIG! Bezeichnet Anwendungstips und
andere besonders nützliche Informationen.

Willkommen bei Belinea ............................................ 2

Einleitung ................................................................... 3

Eigenschaften im Überblick ....................................... 4

Wichtige Hinweise...................................................... 4

Auspacken ................................................................. 4

Anschliessen .............................................................. 5

Einschalten ................................................................ 5

Konfigurieren ............................................................. 6

Grundlegende Einstellungen ..................................... 6

Bildeinstellung über das OSD-Menü ......................... 6

Funktionen des OSD-Menüs ..................................... 7

Wartung und Pflege ................................................... 8

Standard- und benutzerdefinierte Grafikmodi ........... 8

Wandmontage ........................................................... 8

Problemlösungen ....................................................... 9

Stromsparfunktionen ................................................. 9

Technische Daten .................................................... 10

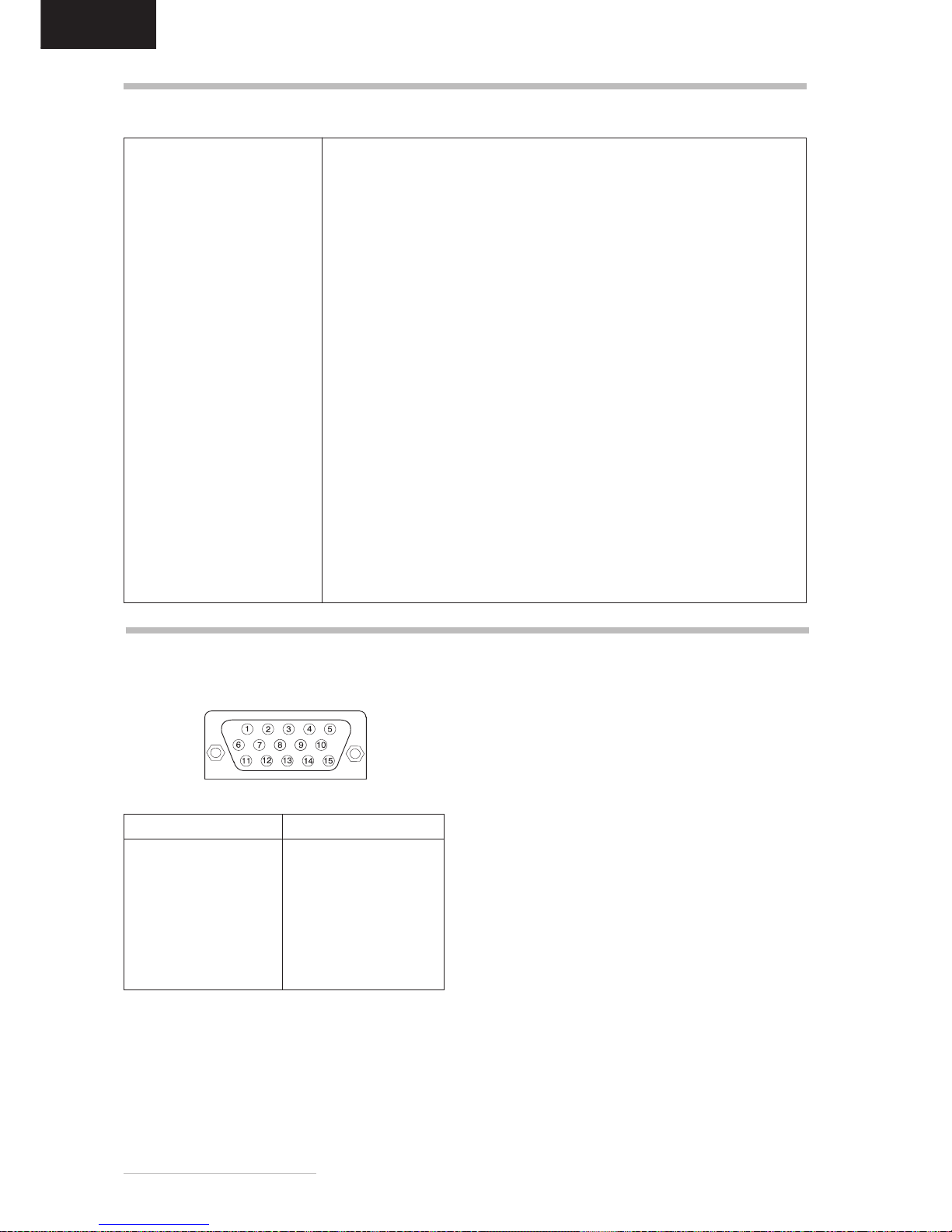

Stiftbelegung des Signalsteckers ............................ 10

4 - Belinea 10 15 40

DEUTSCH

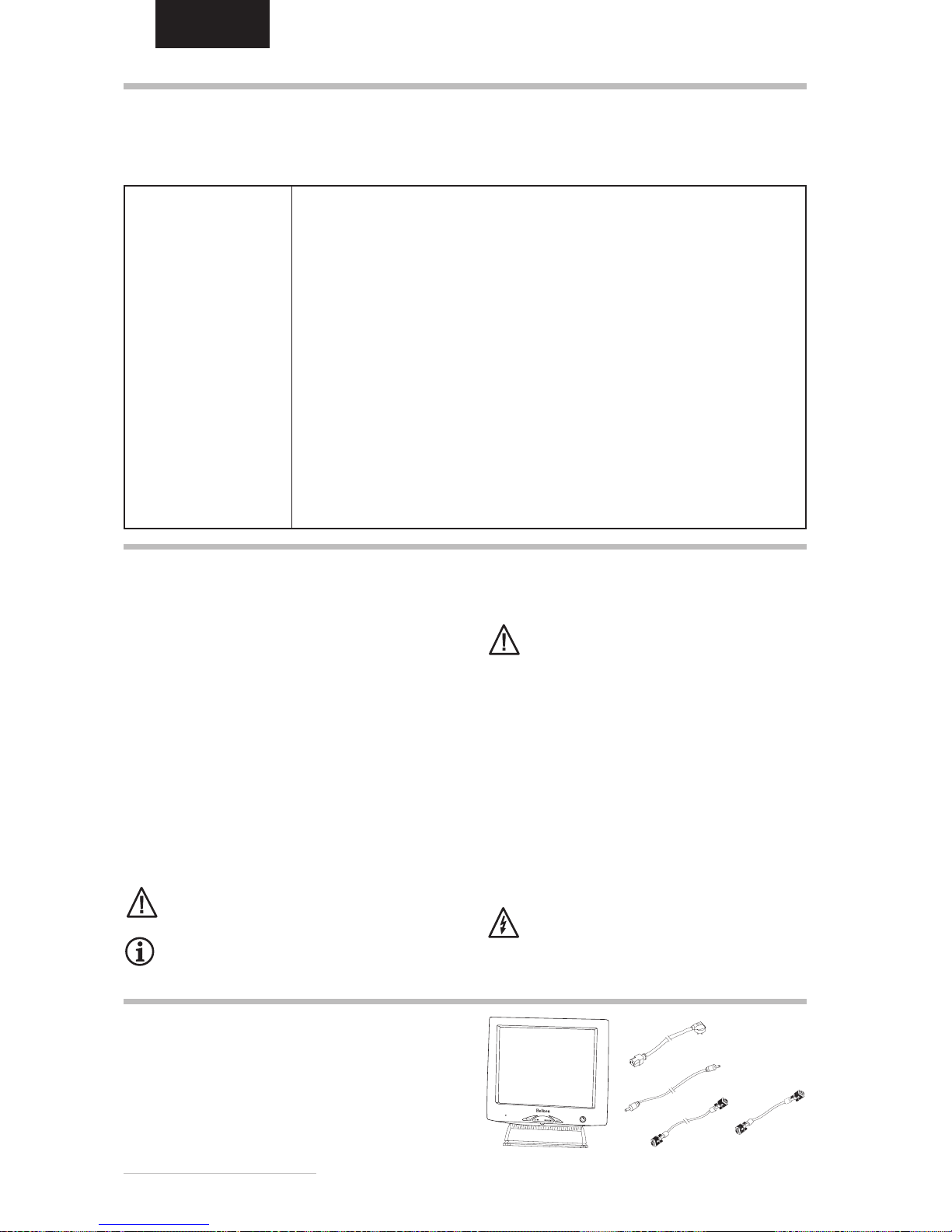

Abbildung 1. Monitor mit Dreh-/Schwenkfuß

Heben Sie den Monitor vorsichtig aus der Verpackung,
und überprüfen Sie das Zubehör auf Vollständigkeit
(siehe Abbildung 1).

Bewahren Sie den Originalkarton und das Verpak­kungsmaterial für den Fall auf, daß Sie den Monitor
einschicken oder anderweitig transportieren müssen.

AUSPACKEN

EIGENSCHAFTEN IM ÜBERBLICK

Dieser Monitor eignet sich zum Anschluß an IBM-kompatible Systeme mit analogem VGA- oder digitalem DVI-D­Anschluß. Nachfolgend finden Sie einen Überblick über die vielfältigen Funktionen und Leistungsmerkmale des
Gerätes.

Aktives TFT-Display

15,1" Bilddiagonale
1024 x 768 Punkte

Multiscan

30-61 kHz, 56-75 Hz

Extrem geringer
Stromverbrauch

< 30 Watt

Platzsparend

Stereolautsprecher

TCO 99

WICHTIGE HINWEISE

Sicherheitshinweise zum Betrieb

Das Netzkabel darf nicht beschädigt werden.
Stellen Sie keine Gegenstände auf das Netzka­bel, und sorgen Sie dafür, daß keine Knoten am
Kabel auftreten. Um das Kabel zu lösen, zie­hen Sie stets am Stecker und nie am Kabel
selbst. Ein beschädigtes Netzkabel kann zu
Brand oder Stromschlägen führen.

 Achten Sie darauf, daß die Lüftungsschlitze nicht

verdeckt werden. Die Luftzirkulation im Monitor
ist erforderlich, um eine Überhitzung zu vermei­den. Wird sie beeinträchtigt, können Brand oder
ein Ausfall des Monitors die Folge sein.

 Verwenden Sie zum Reinigen des Monitors kei-

ne Lösungsmittel, da andernfalls die Gehäuse­oberfläche beschädigt werden kann. Weitere
Hinweise zur Pflege des Geräts finden Sie im
Abschnitt Wartung und Pflege.

Öffnen Sie den Monitor niemals eigenständig.
Andernfalls besteht die Gefahr eines Strom­schlags oder anderer Personenschäden. Der
Monitor darf nur von Fachpersonal geöffnet und
gewartet werden.

Hinweise zum Aufstellungsort

 Der Aufstellungsort darf weder extrem heiß oder

kalt, noch feucht oder staubig sein. Hitze und
Kälte können die Funktionsfähigkeit des Moni­tors beeinträchtigen. Feuchtigkeit und Staub
können zu einem Ausfall des Monitors führen.

 Stellen Sie den Monitor nicht in unmittelbarer

Nähe von Wärmequellen wie Heizkörpern oder
Radiatoren auf. Das Gerät darf zudem keinen
mechanischen Vibrationen oder Stößen ausge­setzt sein.

 Stellen Sie den Monitor so auf, daß kein direk-

tes Licht oder Sonneneinstrahlung auf die Bild­schirmoberfläche fällt. Andernfalls können Spie­gelungen entstehen, so daß die Bildbrillanz
beeinträchtigt wird.

Hinweise zum Netzanschluß

Verwenden Sie ausschließlich das für Ihr Land
geeignete Netzkabel.

Die Netzsteckdose sollte sich in direkter Nähe
befinden und leicht zugänglich sein. Der Moni­tor kann nur durch Ziehen des Netzsteckers aus
der Steckdose ganz vom Netz getrennt werden.

Der Bildschirm verfügt über eine effektive Bilddiagonale von 38,35 cm (15,1") und
entspricht damit hinsichtlich der Bildgröße annähernd einem normalen 17"-Röhren­monitor. Der Bildschirm erreicht eine maximale Auflösung von 1024 x 768 Punkten.

Der Bildschirm tastet automatisch alle Horizontalfrequenzen im Bereich zwischen 30
und 61 kHz sowie alle Vertikalfrequenzen im Bereich zwischen 56 und 75 Hz ab.

Der LCD-Bildschirm verbraucht bei typischem Betrieb ca. 50% weniger Strom als
herkömmliche Röhrenmonitore. Er unterstützt zudem den VESA DPMS-Standard,
so daß der Stromverbrauch in Leerlaufzeiten drastisch reduziert wird (< 4 Watt).

Der LCD-Bildschirm ist nur 18 cm tief und beansprucht dadurch nur minimale Stellflä­che auf Ihrem Schreibtisch.

Der Monitor verfügt über ein integriertes Stereolautsprecher-System (Verstärkerleistung
2 Watt bei 8 Ohm / 1 KHz - 15 KHz, Lautsprecherleistung 2 Watt PMPO).

Der Monitor unterschreitet die Strahlengrenzwerte nach TCO 99.

Audiokabel

Netzkabel

VGA-Kabel

DVI-D-Kabel
(optional)

Bedienungsanleitung - 5

DEUTSCH

ANSCHLIESSEN

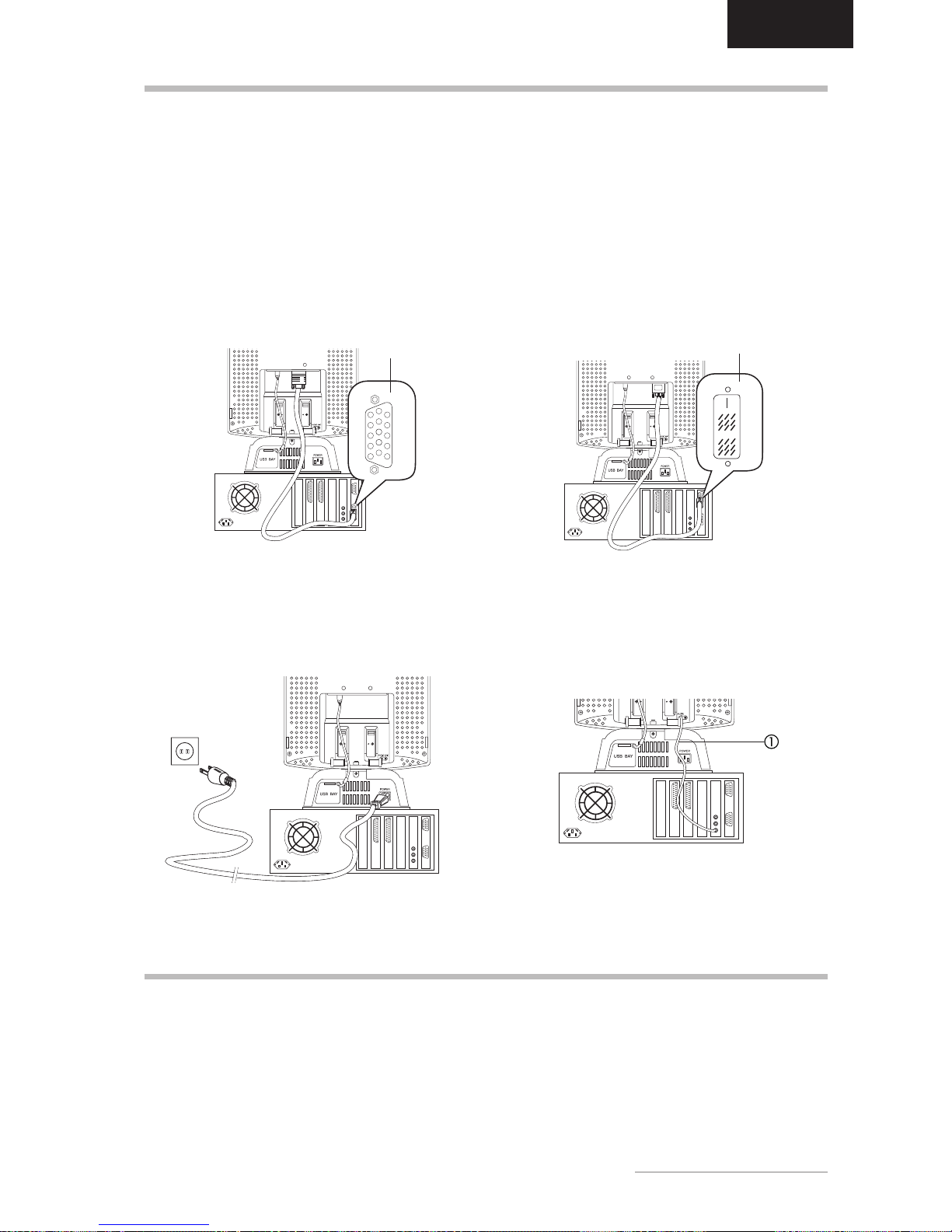

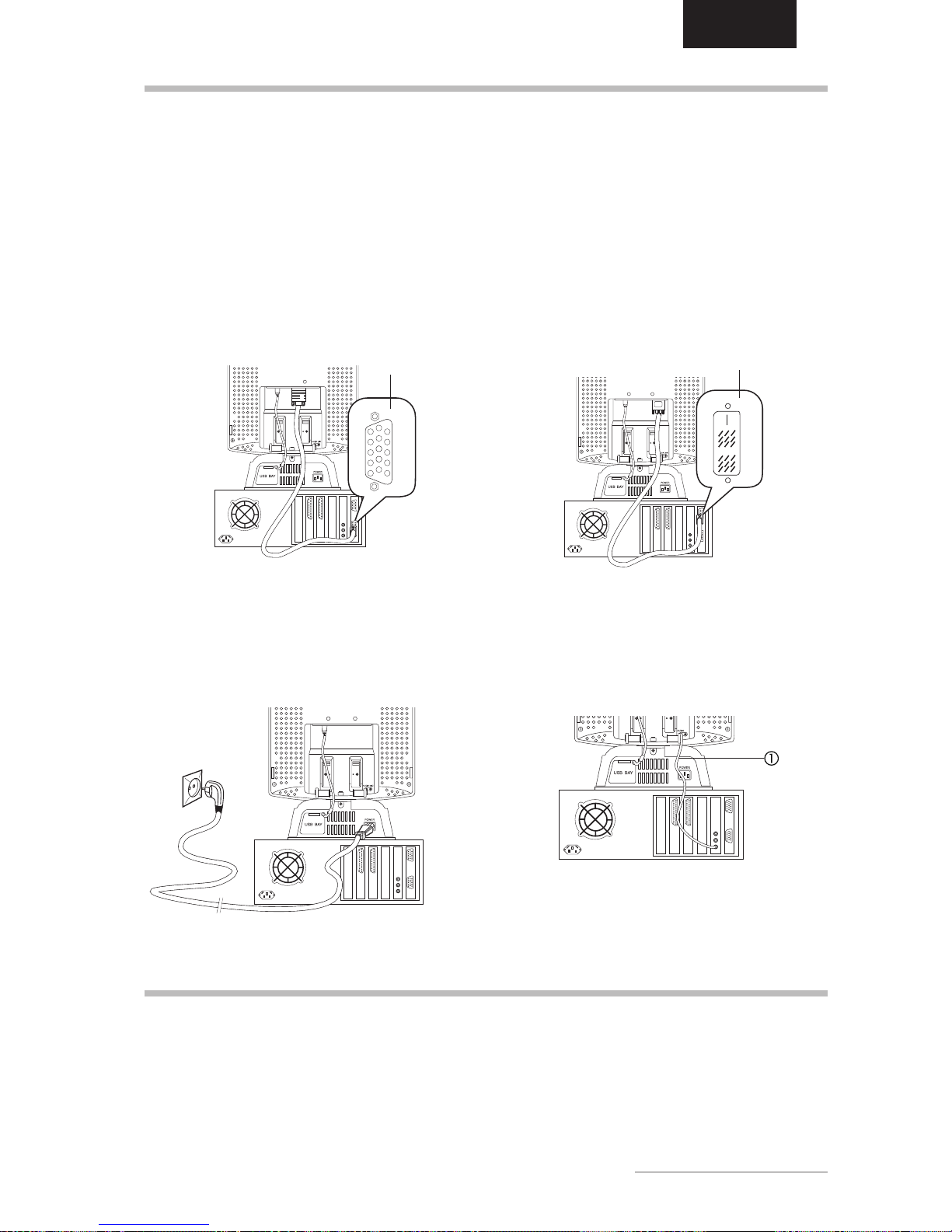

Abbildung 2a. Anschluß über die VGA-Schnittstelle

Wenn Sie über eine herkömmliche Grafikkarte mit ana­logem VGA-Anschluß (15polige Buchse) verfügen, so
schließen Sie das VGA-Kabel an den Monitor und den
PC an (siehe Abbildung 2a).

1. Setzen Sie die rückseitige Abdeckung wieder ein,
so daß sie fest einrastet.

2. Schalten Sie zuerst den PC und anschließend den
Belinea-Monitor mit der vorderseitigen Netztaste (



in Abb. 5) ein. Die Betriebsanzeige (siehe  in Abb.

5) leuchtet grün auf.

EINSCHALTEN

Signalkabel

ç Schließen Sie die Stromversorgung an ............

1. Schließen Sie das separate Netzkabel an den Mo-

nitor und eine Schuko-Steckdose an (siehe Abbil­dung 3).

Abbildung 3. Stromversorung anschließen

ç Schließen Sie das Audiosystem an ...........

1. Schließen Sie das mitgelieferten Audiokabel
an die rückseitige Buchse AUDIO (



in Abb.

4) und den Audioausgang der Soundkarte an.

Abbildung 4. Audiosystem anschließen

3. Stellen Sie das Bild gemäß Ihren Anforderungen
ein (siehe die nachstehenden Abschnitte Grundle­gende Einstellungen und Bildeinstellung über das
OSD-Menü).

4. Wird auf dem Monitor kein Bild angezeigt, lesen
Sie die Infos im Abschnitt "Problemlösungen".

ç Vorbereitende Maßnahmen .....................................................................................................................................

Wenn Sie über eine Grafikkarte mit digitalem DVI-D­Anschluß (24polige Buchse) verfügen, so schließen Sie
das DVI-D-Kabel an den Monitor und den PC an (sie­he Abbildung 2b).

2. Nehmen Sie die rückseitige Abdeckung ab. Drük­ken Sie hierzu mit einem Schraubenzieher o.ä. in
die Kerben an der linken und rechten Seite des Bild­schirms und hebeln Sie die Abdeckung vorsichtig,
aber mit einiger Kraft aus der Verankerung heraus.

Abbildung 2b. Anschluß über die DVI-D-Schnittstelle

DVI-D-Kabel

1. Die Anschlüsse des Monitors befinden Sich hinter
der rückseitigen Abdeckung, die zuerst entfernt
werden muß. Stellen Sie dazu sicher, daß Ihr PC
und der Monitor vom Netz getrennt sind.

ç Schließen Sie das Signalkabel an ..........................................................................................................................

6 - Belinea 10 15 40

DEUTSCH

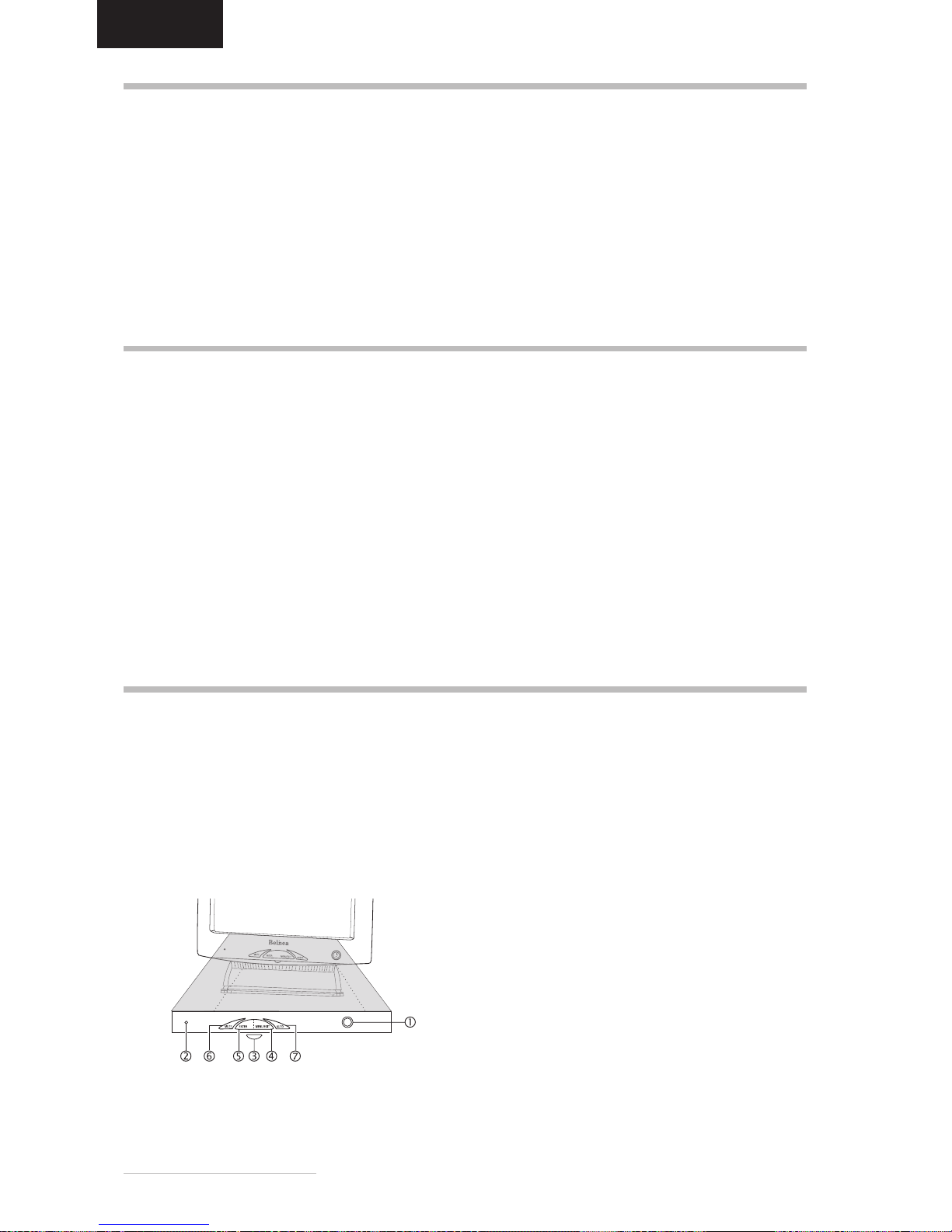

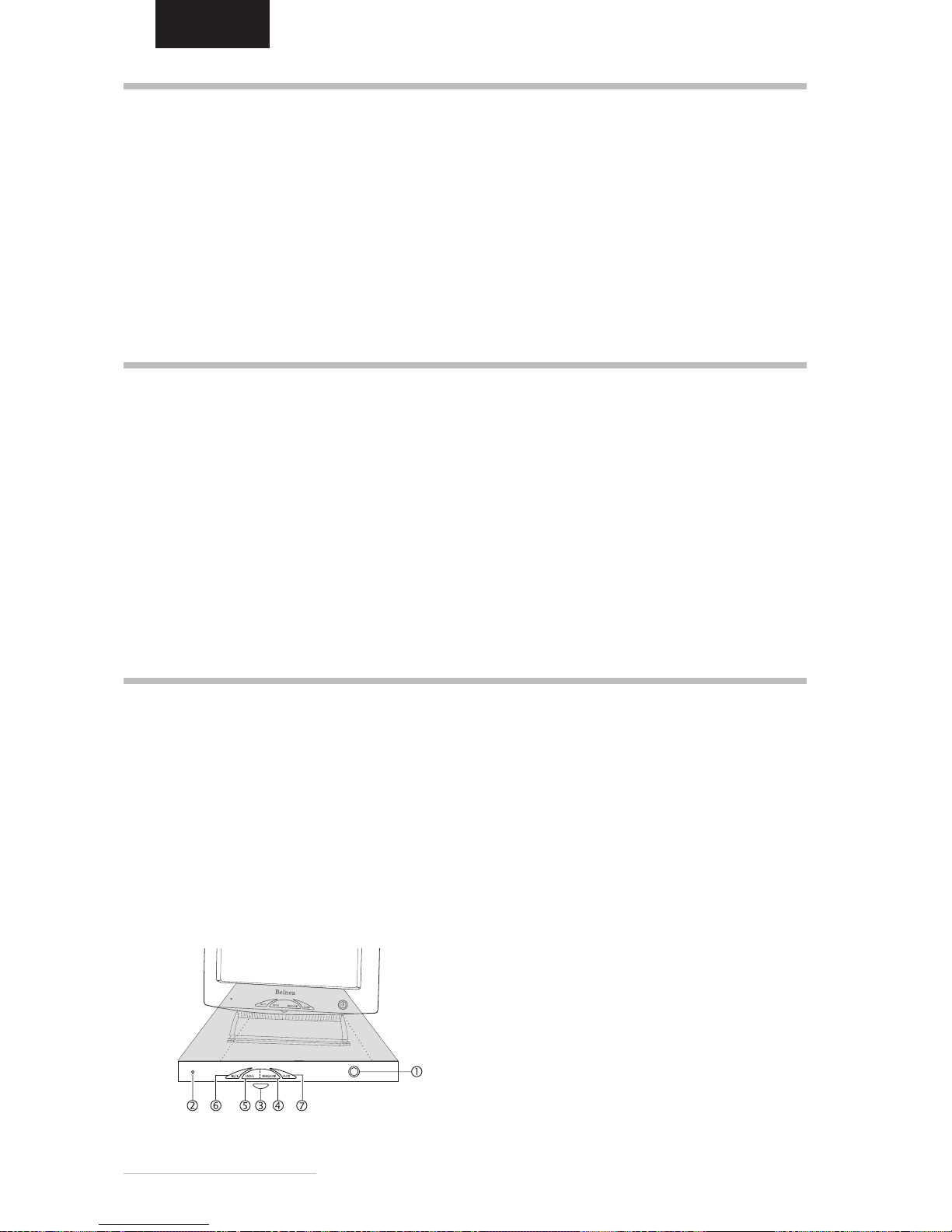

Abbildung 5. Bedienelemente des Monitors

GRUNDLEGENDE EINSTELLUNGEN

Das OSD-Menü ist ein Fenster am Bildschirm, mit dem
Sie die Einstellungen für die Bilddarstellung auswäh­len können.

¾

So rufen Sie das OSD-Hauptmenü auf .................

1. Drücken Sie die Taste MENU/EXIT (



in Abb. 5).

Das OSD-Menü erscheint am Bildschirm.

2. Es gibt insgesamt 10 verschiedene, nach Katego­rien gegliederte OSD-Untermenüs. Wählen Sie
durch Drehen des OSD-Einstellrads (



in Abb. 5)
die gewünschte Kategorie (siehe Abschnitt Funk­tionen des OSD-Menüs), und drücken Sie die OSD­Taste ENTER (



in Abb. 5).

3. Wenn in der gewählten Kategorie weitere Unter­funktionen zur Auswahl stehen, wählen Sie mit dem
Einstellrad des OSD-Reglers das gewünschte
Funktionssymbol (siehe Abschnitt Funktionen des
OSD-Menüs).

4. Drücken Sie die Taste ENTER, um die Funktion zu
aktivieren.

5. Stellen Sie mit dem Einstellrad den gewünschten
Wert ein.

6. Drücken Sie nochmals die Taste ENTER, um den
Wert abzuspeichern. Wiederholen Sie ggf. die
Schritte 2-5, um weitere Einstellungen vorzuneh­men.

7. Wählen Sie mit dem Einstellrad die Option "Zurück
zu Hauptfunktionen", und drücken Sie ein- oder
zweimal die Taste ENTER, um zum Hauptmenü zu­rückzukehren. Wiederholen Sie ggf. die Schritte 2­6, um weitere Einstellungen vorzunehmen.

8. Das OSD-Menü blendet sich automatisch aus,
nachdem ca. 20 Sekunden lang keine Bedienung
erfolgt ist. Dabei werden die aktuellen Einstellun­gen gespeichert. Sie können es aber auch manuell
ausblenden, indem Sie die Taste MENU/EXIT drük-
ken.

BILDEINSTELLUNG ÜBER DAS OSD-MENÜ

ç Monitor unter Windows 95/98 und 2000
konfigurieren:

Um den Monitor unter Windows 95/98 und 2000 in
Betrieb zu nehmen, wird dringend empfohlen, die
Belinea-Einstellungsdatei zu installieren. Sie können
diese über Ihren Belinea-Händler beziehen oder von
der Belinea-Website www.belinea.de laden. Wählen
Sie hier die Rubrik Support, Downloads dann Treiber/
Treiberinstallation, und laden Sie die Datei
BELINEA.EXE herunter, indem Sie auf Download
klicken. Kopieren Sie die Datei in ein eigenes Ver­zeichnis (z.B. C:\BELINEA), und doppelklicken Sie

KONFIGURIEREN

dann darauf, um sie zu dekomprimieren.
Nach der Dekomprimierung finden Sie im gewählten
Verzeichnis die Datei BELINEA.TXT mit den
Installationsanweisungen für die Belinea-Einstellungs­datei.

ç Monitor unter Windows NT 4.0 konfigurieren:

Unter Windows NT 4.0 benötigen Sie keine separate
Einstellungsdatei. Wählen Sie die Bildwiederhol­frequenz und Anzahl der Farben direkt unter den Me­nüpunkten Einstellungen, Systemsteuerung, Anzei­ge, Einstellungen aus.

¾

Automatische Bildjustierung ................................

Sie können die Bildeinstellungen (wie Helligkeit, Kon­trast, Bildposition, Phase etc.) entweder manuell ein­stellen oder die automatische Justierungsfunktion des
LCD-Monitors verwenden. Hiermit werden die einzel­nen Bildparameter auf die optimalen Werte für den ak­tuellen Grafikmodus eingestellt. Drücken Sie zum Auf­rufen der automatischen Justierung die Taste AUTO
(



in Abb. 5). Warten Sie kurz, bis die automatische

Justierung abgeschlossen ist.

ç Ton stummschalten (MUTE)...................................

Sie können die Tonwiedergabe durch Drücken der Ta­ste MUTE (



in Abb. 5) stummschalten. Drücken Sie

die Taste erneut, um den Ton wieder einzuschalten.

¾

Kontrast und Helligkeit direkt einstellen ............

Sie können den Kontrast und die Helligkeit direkt ein­stellen, indem Sie das Einstellrad (



in Abb. 5) dre­hen, während das OSD-Menü nicht angezeigt wird.
Wenn Sie es im Uhrzeigersinn bewegen, erscheint das
Einstellmenü für die Kontrast; durch Bewegen gegen
den Uhrzeigersinn erscheint das Menü für die Hellig­keitseinstellung. Drehen Sie dann das Rad wiederum
im Uhrzeigersinn, um den Kontrast bzw. die Helligkeit
zu erhöhen bzw. gegen den Uhrzeigersinn, um sie zu
reduzieren.

Bedienungsanleitung - 7

DEUTSCH

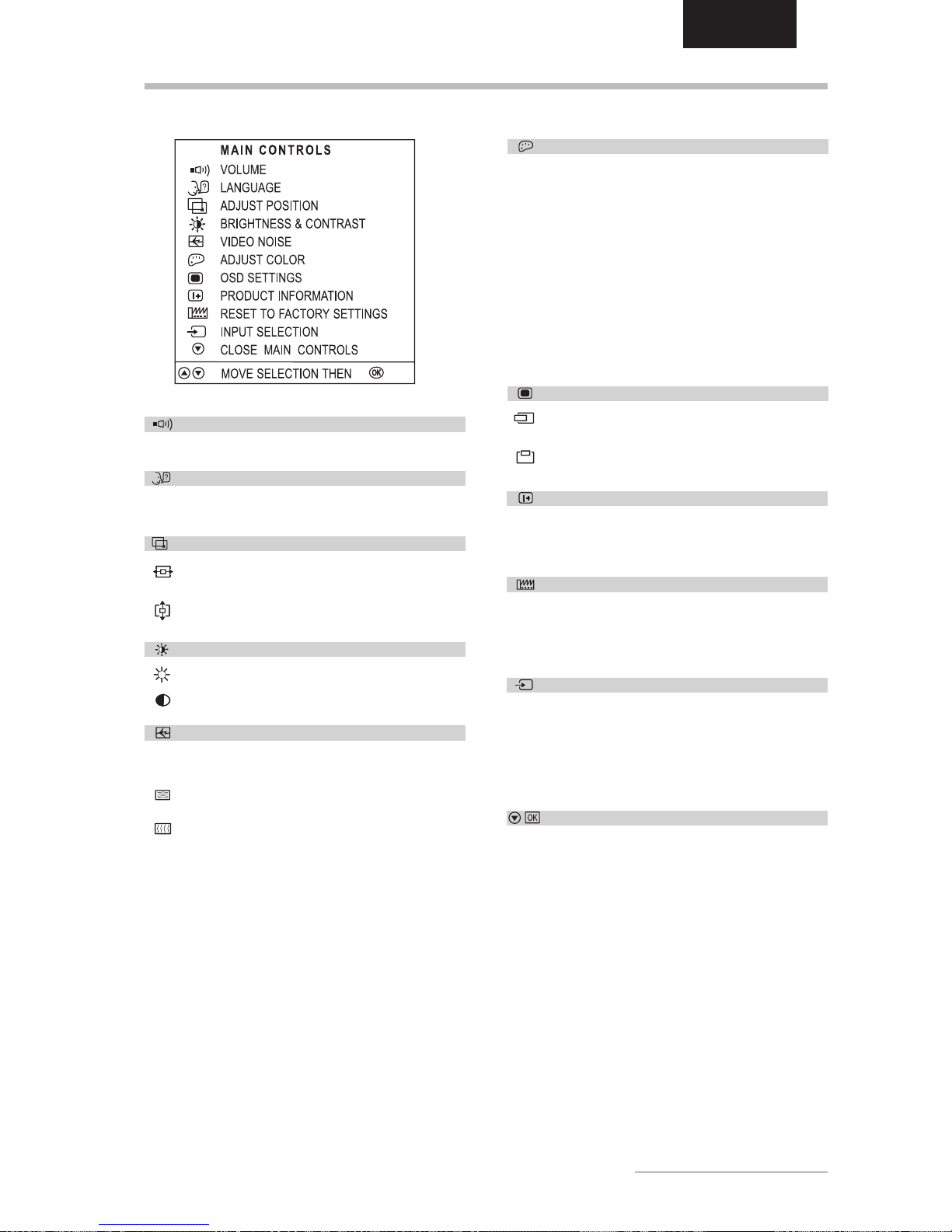

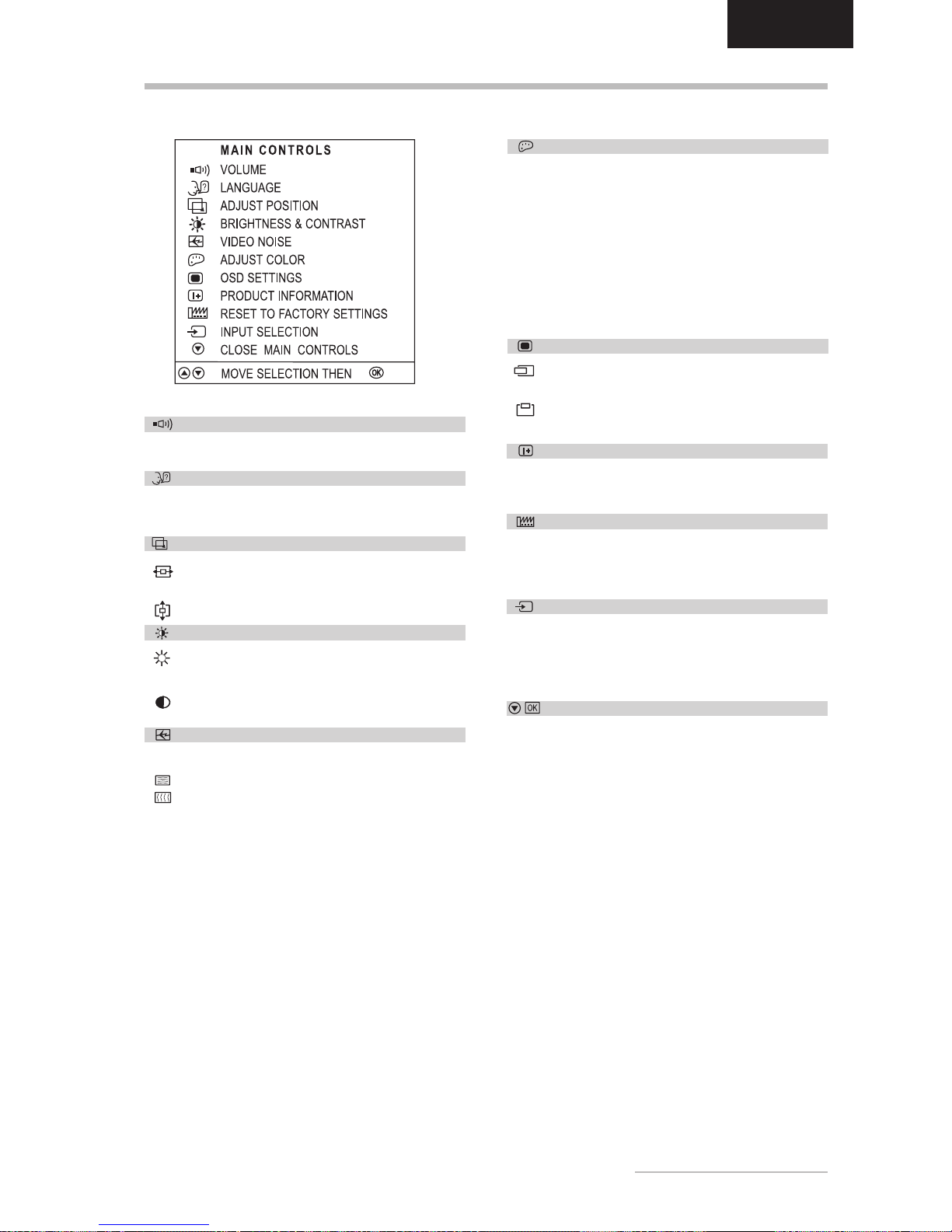

FUNKTIONEN DES OSD-MENÜS

LAUTSTÄRKE

Regelt die Lautstärkewiedergabe des internen Audio­systems.

SPRACHE

Wählt die Sprache des OSD-Menüs: Englisch, Spa­nisch, Französisch, Deutsch, Italienisch, Japanisch.

BILDLAGE EINSTELLEN

HORIZONTAL: Regelt die horizontale Position

des Bildes.
VERTIKAL: Regelt die vertikale Position des

Bildes.

HELLIGKEIT & KONTRAST

HELLIGKEIT: Regelt die Helligkeit des Bildes.
KONTRAST: Regelt den Kontrast des Bildes.

BILDRAUSCHEN

Feinjustierung zur Optimierung der Bilddarstellung

PHASENLAGE: Regelt die vertikale Fein­justierung.

TAKT: Regelt die horizontale Feinjustierung.

FARBEINSTELLUNG

In diesem Menü können Sie mit dem Einstellrad eine
voreingestellte Farbtemperatur (9300 K oder 6500 K)
auswählen und mit der OSD-Taste ENTER überneh­men. Falls Sie die Farbwerte einzeln einstellen möch­ten, wählen Sie die Option "BENUTZEREIN­STELLUNG" aus und bestätigen mit dem OSD-Taste
ENTER. Anschließend können Sie mit dem Einstellrad
zwischen den Einstellmöglichkeiten für ROT, GRÜN
und BLAU (roter, grüner und blauer Vordergrund) wech­seln. Um eine Einstellung zu ändern, stellen Sie mit
dem Einstellrad den gewünschten Wert ein, und drük­ken Sie die OSD-Taste ENTER.

OSD-EINSTELLUNGEN

HORIZONTAL: Regelt die horizontale Position

des OSD-Menüs.
VERTIKAL: Regelt die vertikale Position des

OSD-Menüs.

PRODUKTINFORMATION

Zeigt die Seriennummer des Gerätes, sowie Informa­tionen zum aktuellen Grafikmodus (Auflösung und Bild­wiederholfrequenz).

WERKSEINSTELL. AUFRUFEN

Stellt die werkseitigen Bildeinstellungen wieder her.
Wählen Sie die Option "JA", um dies zu bestätigen oder
"NEIN", um ohne Änderungen zum Hauptmenü zurück­zukehren.

EINGANGSSIGNALWAHL

Wählt den Anschluß zur Bildanzeige: Analog oder Di­gital. Sie können den Monitor somit auch an 2 Compu­ter anschließen (durch gleichzeitige Nutzung beider
Anschlüsse) und mit dieser Funktion zwischen der je­weiligen Anzeige wechseln.

HAUPTFUNKTIONEN BEENDEN

Schließt das OSD-Fenster.

8 - Belinea 10 15 40

DEUTSCH

 Lösen Sie zuerst das Netzkabel von der Stromver-

sorgung, indem Sie den Stecker aus der Steckdo­se des PCs ziehen.

 Wenn der Monitor stark verschmutzt ist, reinigen

Sie ihn mit einem angefeuchteten Tuch. Verwen­den Sie nur warmes Wasser, und reiben Sie den
Monitor danach trocken. Durch Lösungsmittel bzw.
scharfen Reinigungsmittel kann die Gehäuseober­fläche beschädigt werden. Reinigen Sie die Bild­röhre nur mit einem weichen Tuch, da ansonsten
die LCD-Beschichtung Schaden nehmen kann.

 Reinigen Sie den Monitor bei leichten Verschmut-

zung nur mit einem trockenen, weichen und anti­statischen Tuch.

 Die vorderseitige LCD-Bildschirmfläche ist sehr

empfindlich. Vermeiden Sie daher jeglichen Druck
auf die Bildschirmfläche (Finger, Stift etc.), und ge­hen Sie besonders beim Transportieren des Ge­räts vorsichtig vor, damit der Bildschirm keinen stär­keren Stößen ausgesetzt ist und keine Kratzer
entstehen (verwenden Sie stets die Original­verpackung).

STANDARD- UND BENUTZERDEFINIERTE GRAFIKMODI

In der nachfolgenden Tabelle finden Sie die werkseitig
vordefinierten Grafikmodi mit den dazugehörigen Auf­lösungen und Frequenzen. Für jeden dieser Modi sind
alle Bildeinstellungen (Breite, Höhe, Position etc.) be­reits optimal konfiguriert.

Sie können bis zu 14 weitere Einstellungen abspei­chern. Verwenden Sie eine andere Auflösung oder eine
angegebene Auflösung mit anderen Frequenzen, so

justieren Sie einfach das Bild bis es optimal dargestellt
wird (siehe Abschnitt Bildeinstellung über das OSD­Menü). Wenn Sie später nach einem Moduswechsel
diese Auflösung wieder einschalten (z.B. durch Aufru­fen des entsprechenden Programms), werden die von
Ihnen gespeicherten Werte für Bildgröße, -position etc.
automatisch übernommen (d.h. der Monitor erinnert
sich an Ihre Einstellungen).

WARTUNG UND PFLEGE

Standard Auflösung H-Freq. (kHz) V-Freq. (Hz) Pixeltakt

VGA 640 x 350 31,469 70 25,175
VGA 720 x 400 31,469 70 25,321
VGA 640 x 480 31,469 60 25,175
VGA 640 x 480 35,000 66 30,240
VESA 640 x 480 37,861 72 31,500
VESA 640 x 480 37,500 75 31,500
VESA 800 x 600 35,156 56 36,000
VESA 800 x 600 37,879 60 40,000
VESA 800 x 600 48,077 72 50,000
VESA 800 x 600 46,875 75 49,500
VESA 832 x 624 49,722 75 57,280
VESA 1024 x 768 48,363 60 65,000
VESA 1024 x 768 56,476 70 75,000
VESA 1024 x 768 60,023 75 78,750

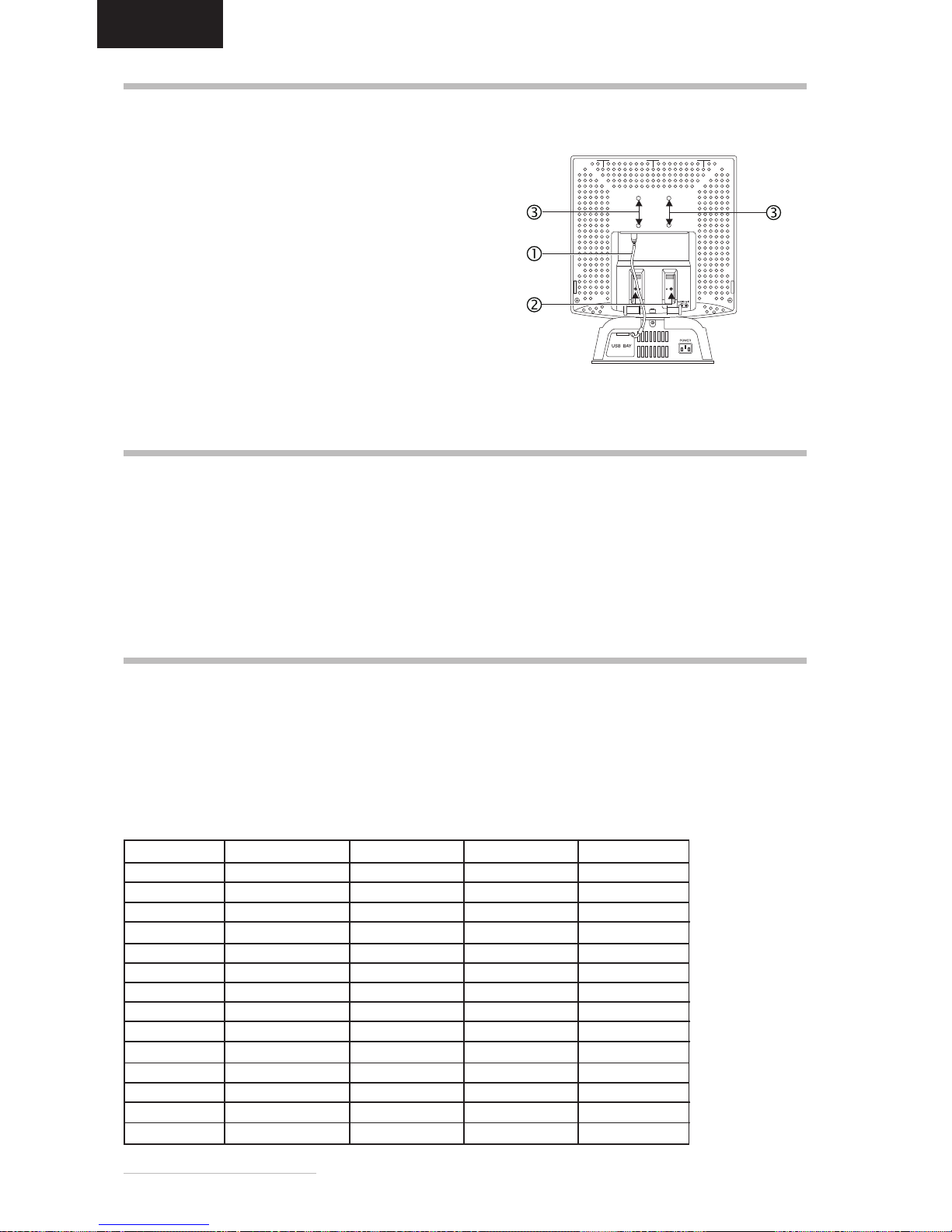

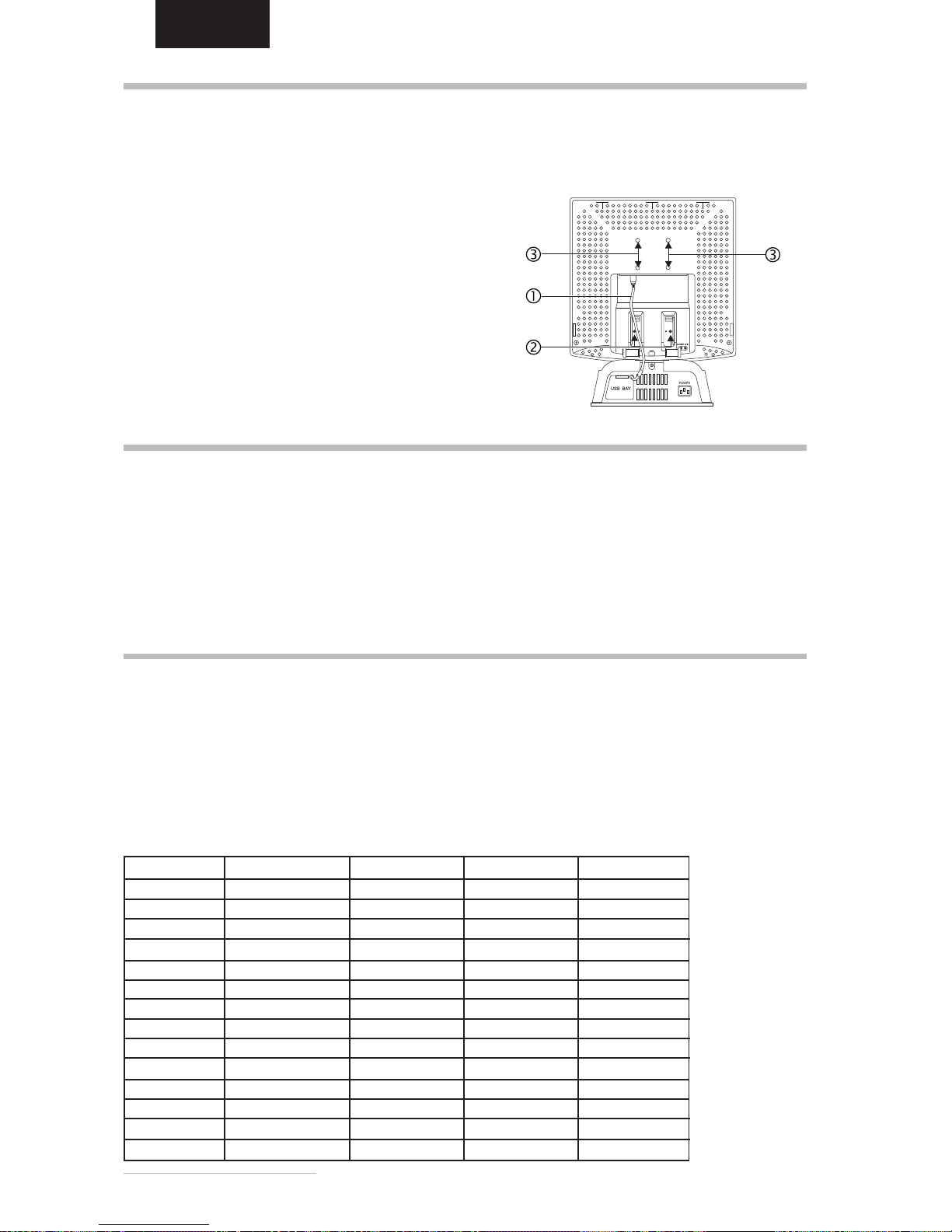

Der Belinea-Monitor ist werkseitig als Standgerät kon­figuriert. Sie können das Gerät jedoch auch mittels
des optional bei Ihrem Belinea-Händler erhältlichen
Montage-Kits (Art.-Nr. 109030) an der Wand montie­ren. Folgen Sie hierzu bitte der Anleitung im Montage­Kit. Alternativ verfügt der 101540 über eine Montage­vorrichtung gemäß dem internationalen VESA
FPMPMI-Standard (4-Loch-Montage im Abstand von
75 x 75 mm). Gehen Sie zur Wandmontage wie folgt
vor:

1. Entfernen Sie die rückseitige Gehäuseabdeckung
(siehe Abschnitt "Anschließen").

2. Lösen Sie das Verbindungskabel (



in Abb. 6)

zwischen Bildschirm und Monitorfuß.

3. Lösen Sie die beiden kleinen Kreuzschlitz-Schrau­ben (



in Abb. 6), mit denen der Bildschirm am

Fuß angebracht ist.

WANDMONTAGE

4. Bringen Sie den Bildschirm mittels der 4 Ösen (



in Abb. 6) an der Wand bzw. an einer an der Wand
montierten Vorrichtung (z. B. einem Schwenkarm)
an.

Abbildung 6. Wandmontage

Bedienungsanleitung - 9

DEUTSCH

PROBLEMLÖSUNGEN

Kein Bild

Netzanzeige leuchtet nicht

- Prüfen Sie, ob das Netzkabel richtig angeschlossen ist (siehe Abschnitt "Anschließen").

- Stellen Sie sicher, daß der Monitor mit dem Netzschalter eingeschaltet wurde (siehe Abschnitt "Einschal­ten").

Netzanzeige leuchtet orange

- Befindet sich der Monitor in einem Stromsparmodus (siehe Abschnitt "Stromsparfunktionen")?

- Ist das Signalkabel am Monitor und an der Grafikbuchse des PC angeschlossen?

- Ist der PC eingeschaltet (siehe Dokumentation zu Ihrem PC)?

Netzanzeige leuchtet grün

- Evtl. ist ein Bildschirmschoner auf Ihrem PC installiert und wurde nach einer bestimmten Zeit der Inaktivität
eingeschaltet. Drücken Sie eine Taste auf der Tastatur, oder bewegen Sie die Maus.

Meldung "Kein Videoeingangssignal"

- Überprüfen Sie, ob das Signalkabel an die Grafikbuchse des PC angeschlossen ist (s. Abschnitt "Anschliessen").

- Ist der PC eingeschaltet (siehe Abschnitt "Einschalten")?

Fehler der Bilddarstellung

Bild ist nach links/rechts oder oben/unten verschoben

- Wenn das Bild zwar normal, aber nicht zentriert erscheint, können Sie dies mit den OSD-Funktionen justie­ren. Weitere Informationen hierzu finden Sie im Kapitel "Grundlegende Einstellungen, Abschnitt "Automati­sche Bildjustierung" oder im Kapitel "Funktionen des OSD-Menüs", Abschnitt "Bildlage einstellen".

Bild flimmert oder zittert

- Möglicherweise ist nicht die richtige Einstellungsdatei für den Monitor ausgewählt. Informationen zum Ein­richten des Monitors unter Windows 95/98/2000/NT finden Sie im Anschnitt "Konfigurieren".

Bild ist verschwommen oder unscharf

- Überprüfen Sie die Helligkeits- und Kontrasteinstellung (siehe Abschnitt "Grundlegende Einstellungen").

- Überprüfen Sie die Bildrauschen-Einstellung (siehe Funktion "Bildrauschen" im Abschnitt "Funktionen des
OSD-Menüs").

Farbdarstellung ungenügend

- Wenn die Farben etwas anders aussehen, als sie eigentlich sollten (z.B. Weiß nicht richtig weiß ist), sollten Sie die
Farbtemperatur nachregeln (siehe Funktion "Farbeinstellung" im Abschnitt "Funktionen des OSD-Menüs").

STROMSPARFUNKTIONEN

Der Monitor ist mit Stromsparfunktionen nach dem EPA- und VESA-DPMS-Standard ausgestattet. In Leerlaufzeiten
wird er in drei Stufen (Standby, Suspend und Off-Status) »abgeschaltet«. Wenn der Monitor sich in einem Energie­sparmodus befindet, leuchtet die Betriebsanzeige (siehe



in Abb. 5) orange. Die meisten Grafikkarten und PCs
unterstützen Monitore mit Stromsparfunktionen. Sollten Sie einen älteren PC oder eine ältere Grafikkarte ohne
Stromsparunterstützung besitzen, wenden Sie sich an Ihren Händler.

Modus H-Sync V-Sync Farbe der Stromaufnahme Wiedereinschalt-

Betriebsanzeige (max.) zeit

Normal normal normal grün < 30 Watt ­Standby fehlt normal orange < 5 Watt < 3 Sek.
Suspend normal fehlt orange < 5 Watt < 3 Sek.
Off-Status fehlt fehlt orange digital: < 4 Watt < 30 Sek.

analog: < 3 Watt < 30 Sek.

10 - Belinea 10 15 40

DEUTSCH

LCD-Panel 15,1 Zoll Bilddiagonale (38,35 cm sichtbar),

strahlungsarm nach TCO 99, Antireflexbeschichtung,
Kontrastverhältnis 250:1 (typisch),
Sichtwinkel vertikal 90°, horizontal 120° (typisch)

Eingangssignal Video: analog 0,7 V

ss

/ 75 Ohm positiv

Synchronisation: separat, TTL-Pegel
Horizontale Synchronisierung: positiv/negativ
Vertikale Synchronisierung: positiv/negativ

Bildschirmfarben Analog-Eingang, 16,7 Mio. Farben
Synchronisierung 30 - 61 kHz horizontal

56 - 75 Hz vertikal

Bandbreite 80 MHz
Auflösung max. 1024 × 768 Punkte
Lautsprecherleistung Verstärker: 2 Watt bei 8 Ohm / 1 KHz - 15 KHz

Lautsprecher: 2 Watt Spitzenleistung, 1 Watt Dauerbelastung

Netzanschluß 90 - 264 V~, 47 - 63 Hz
Leistungsaufnahme max. 30 W (Off-Status: < 4 W)

Stromsparfunktionen nach EPA- und VESA-DPMS

Abmessungen Breite 386 mm, Höhe 403 mm, Tiefe 179 mm (netto)
Gewicht 5,6 kg (netto)
Umgebungsbedingungen Betrieb: 10 bis 40 °C, r. L. 20 - 80 % (nicht kondensiert)

Lagerung: -20 bis 60 °C, r. L. 10 - 85 % (nicht kondensierend)

STIFTBELEGUNG DES SIGNALSTECKERS

Stift Belegung

1 Rot
2 Grün
3 Blau
4 Masse
5 kein Stift
6 Masse Rot
7 Masse Grün

8 Masse Blau

Stift Belegung

9 + 5V DDC
10 Masse
11 Masse
12 SDA
13 Hor. Synch.
14 Vert. Synch.
15 SCL

15poliger D-SUB-Stecker

TECHNISCHE DATEN

Operating Instructions - 11

ENGLISH

INTRODUCTION

This manual will familiarize you with the installation and
use of your Belinea Monitor. Please take the time to
look through these instructions even if you are familiar
with monitors.

We has taken all possible care to ensure that this
manual contains correct, accurate information.
However, the manufacturer cannot assume liability for
any possible errors. In addition, the manufacturer
cannot guarantee that the hardware will meet the
purpose you require. We would appreciate reports of
any errors, suggestions or criticism.

© Copyright 2000

MAXDATA Computer GmbH & Co.KG
45768 Marl, Germany
www.maxdata.com

All rights reserved. No part of this manual may be reproduced,
processed or distributed in any form (print, photocopy, microfilm
or any other process) or processed by an electronic system
without prior written permission from the manufacturer.

We reserve the right to make changes according to technical
progress. Belinea is an internationally registered trademark.
Other brand names may be registered trademarks and must be
treated as such.

We are all responsible for the environment: this manual was printed from front to back on
paper that was produced without chlorine.

TABLE OF CONTENTS

Guide to symbols

The symbols below are used in this manual to indicate
where there is risk of injury or damaging devices or to
indicate especially useful information:

DANGER! Indicates risk of injury. When not
following instructions, severe injury or death
may result.

ATTENTION! Indicates possible damage to
devices. When not following instructions,
devices may be heavily damaged.

IMPORTANT! Indicates hints on operation and
other useful information.

Important Safety Instructions

Some Belinea monitor models come with 2 power cords.
Please ensure you use the UK plug (3 pin) in the UK and
not the European plug (2 pin).

Do not place the monitor in very hot or cold, nor damp or
dusty surroundings. Do not put vases etc. on the monitor,
water may cause short circuits. Do not block or cover the
ventilating openings. All products that produce magnetic
fields, i.e. laser printers, loud-speakers etc., must not be
placed close to the monitor. Do not install this monitor in
areas where too much light or sunshine might directly hit
the screen, otherwise the brightness of the picture will be
poor due to reflections. Refer all servicing and
maintenance to authorised service personnel only!

CAUTION

Do not remove the cover!
Serious electrical shock hazards exist inside this
monitor.

NOTE

Removal of cover invalidates your warranty.

Introduction ...............................................................11

Features ................................................................... 12

Important information .............................................. 12

Unpacking ................................................................ 12

Connecting ............................................................... 13

Startup ..................................................................... 13

Configuration ........................................................... 14

Basic Setup .............................................................. 14

Image Settings Using the OSD Menu ..................... 14

OSD Menu Functions .............................................. 15

Wall mounting .......................................................... 16

Caring for Your Monitor ........................................... 16

Preset and user defined graphic modes ................. 16

Troubleshooting ....................................................... 17

Energy Saving Functions ......................................... 17

Technical Specifications........................................... 18

Pin Assignment ........................................................ 18

12 - Belinea 10 15 40

ENGLISH

Figure 1. Monitor with Tilt/Swivel Base

Carefully lift the monitor out of the packaging and make
sure that all components are included (see Figure 1).

Save the original box and packing material in case you
have to ship or transport the monitor.

UNPACKING

FEATURES

This monitor is suitable for connection to IBM-compatible systems with an analog VGA or digital DVI-D connector.
An overview of the numerous functions and features is provided below.

Active TFT Display
15,1" diagonal size

1024 x 768 pixels

Multiscan

30 - 61 kHz, 56 - 75 Hz

Very Low Power
Consumption

< 30 Watts

Minimal Space
Requirements

Stereo speaker system

TCO 99

IMPORTANT INFORMATION

Safety instructions for operation

The power cord must not be damaged. Do not
place any objects on the power cord and make
sure it does not have any knots. To unplug the
cord, always pull on the plug and not on the
cable itself.

 Avoid covering the ventilation slots. Air

circulation is necessary to prevent the monitor
from overheating. If the air circulation is
restricted it could cause fire or damage the
monitor.

 Do not use any solvents to clean the monitor,

as the housing could be damaged. For more
information about cleaning the monitor, please
see Caring for your Monitor.

Never open the monitor housing yourself. There
is a danger of electric shock and other hazards.
The monitor may only be opened and serviced
by qualified professionals.

Note on monitor placement

 The setup location must not be extremely hot,

cold, humid or dusty. Heat and cold can impair
the functionality of the monitor. Humidity and
dust can cause the monitor to fail.

 Dont place the monitor near heaters such as

radiators or the like. Dont expose the monitor
to mechanical vibrations or jarring.

 Position the monitor so that no direct light or

sun strikes the screen, which could cause
reflections that reduce the quality of the image.

Notes on power connection

Only use the power cord designated for use in
your country.

The wall outlet should be within easy reach.
Pulling the power plug is the only way to
disconnect the monitor from the power source.

The LCD monitor has an effective diagonal size of 15.1" (38.35 cm) so as far as
the effective display size is concerned, it is comparable to a standard 17" monitor.
The monitor attains a maximum resolution of 1024 x 768 pixels.

The monitor automatically scans all horizontal frequencies between 30 and 61 kHz
as well as all vertical frequencies between 56 and 75 Hz.

The LCD monitor has a power consumption 50% below that of ordinary CRT
monitors during typical operation. In addition, it is VESA DPMS compliant, drastically
reducing power consumption when not in use (< 4 Watts).

The LCD monitor has a depth of only 7" (18 cm), minimizing its space requirements
and leaving more desktop space to you.

The monitor is equipped with an internal stereo speaker system (amplifier: 2W at 8
ohms / 1 kHz - 15 kHz, speakers: 2W peak, 1W rated) which can be connected to
your sound card.

This monitor exceeds the TCO 99 emission requirements.

Power Cord

Audio cable

VGA cable

DVI-D cable
(optional)

Operating Instructions - 13

ENGLISH

CONNECTING

If you are using a standard graphics card with an analog
VGA connector (15-pin connector), connect the VGA
cable to the monitor and the PC (see figure 2a).

1. Replace the rear cover until it firmly snaps into place.

2. First start your PC and then turn on your Belinea

monitor using the power switch located at the front
panel (see



in figure 5). The status indicator (see

 in figure 5) should light up green.

STARTUP

ç To connect the monitor to the power source ......

1. Connect the separate power cord to the monitor and

a grounded wall outlet (see figure 3).

3. Adjust the image to meet your requirements (see
the following sections Basic Setup and Image
settings using the OSD menu).

4. If there is no image displayed on the monitor, consult
the section Troubleshooting.

ç Connecting the Signal Cable ....................................................................................................................................

ç First Measures ............................................................................................................................................................

1. The monitors connectors are located behind the rear
cover, which you will need to remove first. Before
you do so, make sure that your PC and monitor are
disconnected from the power supply.

2. Remove the rear cover by inserting a screwdriver or
similar device into the slots to both sides of the
monitor and using it as a lever to pry off the cover.
You will need to apply some force, but be careful not
to use too much.

If you are using a graphics card with a digital DVI-D
connector (24-pin connector), connect the DVI-D cable
to the monitor and the PC (see figure 2b).

Signal cable

Figure 2a. Connection via the VGA interface

DVI-D cable

Figure 2b. Connection via the DVI-D interface

ç Connecting the Audio System ...............................

1. Connect the included audio cable to the rear AUDIO

port (see



in figure 4) and your sound cards audio

output connector.

Figure 3. Connecting the monitor to the power source

Figure 4. Connecting the audio system

14 - Belinea 10 15 40

ENGLISH

BASIC SETUP

The OSD menu appears in a window on your screen.
It allows you to select the image settings you want to
change.

¾

How to open the OSD menu ..................................

1. Press the MENU/EXIT button (



in figure 5) to

display the OSD menu on the screen.

2. There are 10 different OSD submenus organized
by categories. Select the desired category (see the
following section OSD Menu Functions) by turning
the OSD dial (



in figure 5), and press the ENTER

button (



in figure 5).

3. If the selected category contains multiple functions,
select the desired function icon using the OSD dial
(see the section OSD Menu Functions).

4. Press the ENTER button to activate the function.

5. Enter the desired value by turning the OSD dial.

6. To store the setting, press the ENTER button again.

Repeat steps 2-5 to make further adjustments as
needed.

7. Select the option Back to Main Controls using the
OSD dial, and press the ENTER button once or
twice to return to the main menu. If necessary,
repeat steps 2-6 to make additional adjustments.

8. If the OSD menu is idle for about 20 seconds, it
closes automatically while saving the current
settings. You can also close it manually by pressing
the MENU/EXIT button.

IMAGE SETTINGS USING THE OSD MENU

¾

Monitor setup under Windows 95/98 and 2000:

For Windows 95/98 and 2000 users: Installation of the
Belinea driver software is highly recommended. This
can be obtained from your Belinea dealer or
downloaded from Belineas internet homepage at

www.belinea.de. Choose Support, Downloads, then
Driver Files, and download BELINEA.EXE by clicking

on Driver Download....

Copy the file to a folder on your hard disk (e.g.
C:\BELINEA), and double-click it to start
decompression.

CONFIGURATION

After decompression you will find the file BELINEA.TXT
in your folder, providing further information on how to
install the Belinea driver software.

¾

Monitor setup under Windows NT 4.0:

Under Windows NT 4.0 no separate setup file is
required. Select the vertical frequency and the number
of colors directly from within the Settings à Control
Panel à Display à Settings menu.

Figure 5. Monitor features

¾

Automatic Image Adjustment ................................

You can adjust the image settings (such as brightness,
contrast, image position, phase etc) manually or by using
the LCD monitors automatic image adjustment feature.
This will adjust the image parameters to their optimal
settings for the current graphics mode. Press AUTO
(



in fig. 5) to launch the automatic adjustment. The

process will take a short while until completed.

ç Mute (MUTE).............................................................

If your monitor is connected to your PCs sound card,
you can mute the sound by pressing the MUTE button
(



in figure 5). Press the button again to turn the sound

back on.

¾

Shortcut for adjusting contrast and brightess ...

You can adjust the contrast and brightness directly by
turning the OSD dial (



in figure 5) while the OSD
menu is not active. Turning the dial clockwise displays
the OSD contrast menu, while turning it counter­clockwise displays the OSD brightness menu. Then turn
the dial clockwise to increase, or counter-clockwise to
decrease the contrast/brightness.

Operating Instructions - 15

ENGLISH

OSD MENU FUNCTIONS

VOLUME

Controls the volume of the built-in audio system.

LANGUAGE

Selection of the OSD menu language: English, Spanish,
French, German, Italian, Japanese.

ADJUST POSITION

HORIZONTAL: Controls the horizontal

position.

VERTICAL: Controls the vertical position.

BRIGHTNESS & CONTRAST

BRIGHTNESS

: Controls the picture

brightness.

CONTRAST: Controls the picture contrast.

VIDEO NOISE

Fine adjustment for optimizing the image display.

PHASE: Controls the vertical fine adjustment.
CLOCK: Controls the horizontal fine

adjustment.

ADJUST COLOR

Using these icons, you can select one of the preset
color temperatures (9300 K or 6500 K). Confirm your
choice by pressing the ENTER button. If you want to
change the color temperatures individually, select the
USER PRESET option and confirm by pressing the
ENTER button. Now you can use the OSD dial to toggle
between the settings RED, GREEN and BLUE (red,
green and blue foreground). To change a setting,
choose the desired value with the OSD dial and press
the ENTER button again.

OSD SETTINGS

HORIZONTAL: Controls the horizontal OSD

menu position.
VERTICAL: Controls the vertical OSD menu

position.

PRODUCT INFORMATION

Shows the devices serial number, as well as information
on the current graphics mode (resolution and frequency).

RESET TO FACTORY SETTINGS

Recalls factory settings of the image parameters.
Choose YES to confirm or NO to return to the main
menu without saving changes.

SIGNAL INPUT SELECTION

Selects the display connection type: Analog oder Digital.
You can also connect the monitor to two computers (by
using both connectors simultaneously) and switch
between these monitors with this function.

CLOSE MAIN CONTROLS

Closes the OSD menu.

16 - Belinea 10 15 40

ENGLISH

 First, unplug the power cord from the wall socket.
 If the LCD screen is extremely dirty, clean it with a

moist cloth. Use only warm water and then wipe
the monitor dry. Solvents or harsh cleaners can
damage the housing. Clean the display surface only
with a soft cloth, otherwise you may damage the
displays coating.

 If the monitor is only slightly dirty, clean it using a

soft, dry and antistatic cloth.

 The LCD monitors screen surface is very sensitive.

Please avoid any contact with the surface (finger,
pencil etc.) and be especially cautious during
transportation since jolts and shocks can cause the
screen to become scratched (always use the original
packaging).

PRESET AND USER DEFINED GRAPHIC MODES

The following table lists the factory preset graphic
modes and their resolutions and frequencies. For all
these graphic modes all image adjustments (width,
height, position, etc.) are already optimally configured.

You can save up to 14 additional settings. If you use a
different resolution or one of the given resolutions with

other frequencies, you can adjust the image until it is
perfectly displayed (see section Image settings using
the OSD menu). If you switch back to this resolution
after changing modes (i.e. by running the same
software), the values you saved for image size, position,
etc., will automatically be recalled (that is, the monitor
remembers your settings).

CARING FOR YOUR MONITOR

Standard Resolution H-Freq. (kHz) V-Freq. (Hz) Pixel clock

VGA 640 x 350 31.469 70 25.175
VGA 720 x 400 31.469 70 25.321
VGA 640 x 480 31.469 60 25.175
VGA 640 x 480 35.000 66 30.240
VESA 640 x 480 37.861 72 31.500
VESA 640 x 480 37.500 75 31.500
VESA 800 x 600 35.156 56 36.000
VESA 800 x 600 37.879 60 40.000
VESA 800 x 600 48.077 72 50.000
VESA 800 x 600 46.875 75 49.500
VESA 832 x 624 49.722 75 57.280
VESA 1024 x 768 48.363 60 65.000
VESA 1024 x 768 56.476 70 75.000
VESA 1024 x 768 60.023 75 78.750

Figure 6. Wall mounting

WALL MOUNTING

The Belinea monitor is designed as a desktop device.
However, you can mount it on a wall using the optional
mounting kit (Art. # 109030) available at your Belinea
dealer. To do this, please see the instructions supplied
with the mounting kit. Alternatively, the monitor is
equipped with a mounting assembly complying with the
international VESA FPMPMI standard (4-hole mount at
distances 75 x 75mm). For wall mounting using the
assembly, follow the instructions below:

1. Remove the rear cover (see Connecting).

2. Disconnect the cable (



in fig. 6) between the display

and the monitor stand.

3. Loosen both small Phillips screws (



in fig. 6) holding

display and stand together.

4. Using the 4 eyelets (



in fig. 6), mount the monitor
to the wall or a wall-mounted moveable arm (or
equivalent device).

Operating Instructions - 17

ENGLISH

TROUBLESHOOTING

Blank Screen

Power indicator is off

- Check if the power cable is connected properly (see section Connecting).

- Make sure that the monitor was turned on using the power switch (see section Startup).

Power indicator lights orange

- Perhaps a power saving mode is active (see section Energy Saving Functions)?

- Is the signal cable connected to the monitor and the PCs graphics port?

- Is the PC turned on (see your PCs documentation)?

Power indicator lights green

- A screen saver may have activated automatically after a certain period of inactivity. Press any key on your
keyboard or move the mouse.

No Signal Input message

- Check if the signal cable is connected to the PCs graphics port (see section Connecting).

- Is the PC turned on (see section Startup)?

Display Problems

Image is displaced to the left/right or to the top/bottom

- If the image is displayed normally but not centered correctly, you can adjust its position using the OSD
functions. Consult chapter Basic Setup, section Automatic Image Adjustment or chapter OSD Menu
Functions, section Adjust Position for further information on this topic.

Image flickers or is shaky

- Perhaps setup file chosen for the monitor is incorrect. For information on monitor setup under Windows 95/
98/2000/NT consult the Configuration section.

Image is blurred

- Check brightness and contrast settings (see section Basic Setup).

- Check the video noise setting (consult chapter OSD Menu Functions, section Video Noise).

Color problems

- If the colors are off (e.g. white is not really displayed as white etc), you should adjust the color temperature
(see Adjust Color function in section OSD Menu Functions).

ENERGY SAVING FUNCTIONS

This monitor is equipped with power management features according to the EPA and VESA DPMS standards. When
not in use, the power consumption is reduced in three steps (Standby, Suspend and Off-Status). When the monitor
is in power saving mode, the color of the status LED (see



in figure 5) will turn orange. Most graphic cards and
PCs support monitors with power management features. If you have an older PC or graphic card that does not
support power management features, please contact your dealer.

Mode H-Sync V-Sync Color of Power Recovery

status indicator consumption (max.) time

Normal active active green < 30 watts ­Standby off active orange < 5 watts < 3 sec.
Suspend active off orange < 5 watts < 3 sec.
Off-Status off off orange digital: < 4 watts < 30 sec.

analog: < 3 watts < 30 sec.

18 - Belinea 10 15 40

ENGLISH

LCD display 15.1 inch diagonal size (38.35 cm visible),

low radiation according to TCO 99, glare-free coating,
contrast ratio 250:1 (typical)
viewing angle: vertical 90°, horizontal 120°

Input signal Video: analog 0.7 V

pp

/ 75 Ohm, positive

Synchronization: separate, TTL-level
Horizontal synchronization: positive/negative
Vertical synchronization: positive/negative

Display colors Analog input, 16.7 mill. colors
Synchronization 30 - 61 kHz horizontal

56 - 75 Hz vertical

Band width 80 MHz
Resolution max. 1024 × 768 pixels
Audio system Amplifier: 2W at 8 ohms / 1 kHz - 15 kHz

Speaker: 2W peak, 1W rated

Power supply 90 - 264 VAC, 47 - 63 Hz
Power consumption max. 30 W (Off-Status: < 4 W)

Power saving functions EPA and VESA DPMS certified

Dimensions 386 mm (width) x 403 mm (height) x 179 mm (depth); (monitor only)
Weight 5.6 kg (monitor only)
Operating environment Operation: 10 - 40 °C, humidity: 20 - 80 % (without condensation)

Storage: -20 - 60 °C, humidity: 10 - 85 % (without condensation)

Pin Assignment

1 Red
2 Green
3 Blue
4 Ground
5 No pin
6 Red return
7 Green return
8 Blue return

Pin Assignment

9 + 5V DDC
10 Ground
11 Ground
12 SDA signal
13 Horizontal sync
14 Vertical sync
15 SCL signal

TECHNICAL SPECIFICATIONS

15-pin D-SUB connector

PIN ASSIGNMENT

Mode d'emploi - 19

FRANÇAIS

INTRODUCTION

Ce manuel est destiné à vous familiariser avec
linstallation et lutilisation de votre moniteur Belinea.
Veuillez prendre le temps de lire ces instructions, même
si vous êtes familier de lusage des moniteurs en
informatique.

Le constructeur a fait tout son possible pour que ce
manuel ne contienne que des informations précises et
correctes, mais il ne saurait être tenu responsable des
possibles erreurs. En outre, le constructeur ne peut
garantir que ce matériel est adapté à lusage que vous
souhaitez en faire. Nous vous remercions par avance
pour toute remarque derreur, suggestion ou critique.

© Copyright 2000

MAXDATA Computer GmbH & Co.KG
45768 Marl, Allemagne
www.maxdata.com

Tous droits réservés. Aucune partie de ce manuel ne peut être
reproduite, adaptée ou distribuée sous quelque forme que ce
soit (imprimerie, photocopie, microfilm ou tout autre procédé)
ou traités sous forme électronique sans lautorisation écrite
préalable du fabricant.

Nous nous réservons le droit dapporter des modifications
motivées par le progrès technique. Belinea est une marque
internationalement déposée. Les autres marques et noms de
produits mentionnés dans ce document peuvent être des
marques commerciales ou des marques déposées et sont à
considérer comme telles.

Nous somme tous responsables de lenvironnement: ce manuel a été entièrement imprimé
sur du papier exempt de chlore.

TABLE DES MATIÈRES

Guide des symboles

Les symboles illustrés ci-dessous sont utilisés dans ce
manuel pour indiquer un risque de se blesser ou
dendommager les périphériques, ou encore pour
signaler une information particulièrement utile:

DANGER! Indique un risque de blessure. Si
vous ne respectez pas les instructions, vous
risquez un accident grave ou potentiellement
mortel.

ATTENTION! Indique un risque dendommager
les périphériques. Si vous ne respectez pas
les instructions, les périphériques peuvent être
endommagés.

IMPORTANT! Indique un conseil dutilisation
ou autre information utile.

Introduction .............................................................. 19

Caractéristiques ....................................................... 20

Informations Importantes ........................................ 20

Déballage ................................................................. 20

Raccordement ......................................................... 21

Mise en route ........................................................... 21

Configuration ........................................................... 22

Configuration de Base ............................................. 22

Réglage de limage dans le menu OSD .................. 22

Fonctions du menu OSD ......................................... 23

Montage mural ......................................................... 24

Entretien de votre moniteur LCD ............................. 24

Modes graphiques présélectionnés et définis par

lutilisateur ................................................................ 24

Résolution des problèmes ....................................... 25

Fonctions de gestion de lénergie ............................ 25

Spécifications techniques ........................................ 26

Brochage.................................................................. 26

20 - Belinea 10 15 40

FRANÇAIS

Figure 1. Le moniteur avec sa base inclinable et pivotante

Soulevez avec douceur le moniteur de son emballage,
et vérifiez que tous les accessoires sont présents (voir
figure 1).

Conservez le carton original et les matériaux
demballage, au cas où vous devriez expédier ou
transporter le moniteur.

DÉBALLAGE

CARACTÉRISTIQUES

Ce moniteur est destiné à être connecté à un ordinateur compatible IBM, équipé dun connecteur VGA analogique
ou dun connecteur DVI-D numérique. Vous trouverez ci-dessous une vue densemble de ses nombreuses fonctions
et caractéristiques.

Affichage TFT à
matrice active
Taille daffichage

(diagonale): 15,1"
1024 x 768 pixels

Multi-fréquences

30  61 kHz, 56  75 Hz

Très faible
consommation
électrique

< 30 Watts

Espace minimal requis

Système de haut­parleurs stéréo

TCO 99

INFORMATIONS IMPORTANTES

Précautions demploi

Le câble dalimentation secteur ne doit pas être
endommagé. Ne placez aucun objet sur ce
câble, et évitez quil ne semmêle. Pour
débrancher ce cordon, tirez toujours sur la prise,
et non sur le câble lui-même. Un câble électrique
endommagé pourrait provoquer un incendie ou
une électrocution.

 Évitez de recouvrir les orifices de ventilation.

Une circulation dair constante est nécessaire
pour empêcher le moniteur de trop chauffer. Si
lair ne peut plus circuler, le moniteur peut être
gravement endommagé.

 Nutilisez pas de solvants pour nettoyer le

moniteur, cela pourrait endommager le boîtier.
Pour plus dinformations sur le nettoyage du
moniteur, consultez le paragraphe «Entretien de
votre moniteur».

Nouvrez jamais vous-même le moniteur, vous
pourriez être électrocuté. Ce moniteur ne doit
être ouvert et réparé que par des professionnels
qualifiés.

Note sur la mise en place du moniteur

 Lemplacement choisi pour linstallation ne doit

être ni trop chaud, ni trop froid, ni humide ou
poussiéreux. La chaleur et le froid peuvent
altérer les fonctionnalités du moniteur. Lhumidité
et la poussière peuvent le mettre hors service.

 Ne placez pas le moniteur à proximité dune

source de chauffage, par exemple un radiateur.
Nexposez pas le moniteur à des vibrations
mécaniques ou à des secousses.

 Positionnez le moniteur de façon à protéger

lécran de la lumière directe ou du soleil: la
lumière directe peut provoquer des réflexions
nuisibles à la qualité de limage.

Notes sur le raccordement à lalimentation
électrique

Nutilisez que le type de cordon secteur destiné
à être utilisé dans votre pays.

La prise dalimentation murale doit être aisément
accessible. La seule façon de débrancher le
moniteur de la source dalimentation électrique
consiste à débrancher le cordon secteur.

Le moniteur LCD possède une taille réelle en diagonale de 15,1" (38,35 cm). Du
point de vue de lutilisateur, pour lequel seul compte la taille réelle de limage
affichée, il est donc comparable à un moniteur standard de 17". La résolution
maximale du moniteur est de 1024 x 768 pixels.

Ce moniteur se synchronise automatiquement sur toutes les fréquences horizontales
comprises entre 30 et 61 kHz, ainsi que sur toutes les fréquences verticales
comprises entre 56 et 75 Hz.

Le moniteur LCD possède une consommation électrique inférieure de 50% à celle
dun moniteur ordinaire en fonctionnement normal. De plus, il est compatible VESA
DPMS, ce qui diminue encore plus la consommation électrique lorsquil nest pas
en usage actif (< 4 Watts).

Le moniteur LCD ne mesure que 18 cm de profondeur, ce qui signifie quil occupe
très peu despace  et laisse ainsi plus de place disponible sur votre bureau.

Ce moniteur est équipé dun système interne de haut-parleurs stéréo actifs
(amplificateur: 2W sous 8 ohms / 1 kHz - 15 kHz, haut-parleurs : puissance crête
2W, puissance nominale 1W) qui peut être connecté à votre carte son.

Ce moniteur émet un rayonnement inférieur à la norme TCO 99.

Cordon
dalimentation

Câble audio

Câble VGA

Câble DVI-D
(en option)

Mode d'emploi - 21

FRANÇAIS

RACCORDEMENT

Si vous utilisez une carte graphique standard, dotée
dun connecteur VGA analogique (connecteur à 15
broches), connectez le câble VGA au moniteur et au
PC (voir figure 2a).

1. Remettez le couvercle arrière en place en appuyant

pour quil semboîte fermement.

2. Mettez tout dabord votre PC en marche, puis

allumez votre moniteur Belinea à laide du
connecteur de mise sous tension, qui se trouve en
face avant (



à la figure 5). Lindicateur détat (



à la figure 5) doit sallumer en vert.

MISE EN ROUTE

ç Pour raccorder le moniteur à la source

dalimentation électrique ..........................................

1. Connectez le câble dalimentation électrique au

moniteur dune part, et à une prise électrique murale
avec mise à la terre dautre part (voir figure 3).

3. Ajustez limage selon vos besoins (voir ci-dessous

les sections Configuration de Base et Réglage
de limage dans le menu OSD).

4. Si aucune image napparaît sur le moniteur,

consultez la section Résolution des problèmes.

ç Connectez le câble du signal vidéo .........................................................................................................................

ç Mise en route ...............................................................................................................................................................

1. Les connecteurs du moniteur se trouvent derrière

le couvercle arrière, qui doit dabord être déposé.
Avant de déposer ce couvercle, vérifiez que le PC
et le moniteur sont tous deux déconnectés de la
source dalimentation électrique.

2. Déposez le couvercle arrière en insérant la lame

dun tournevis, ou de tout autre outil plat, dans les
fentes qui apparaissent des deux côtés du moniteur,
et en exerçant un mouvement de levier pour
dégager le couvercle. Il est nécessaire dappliquer
une certaine force, mais veillez toutefois à ne pas
endommager le boîtier.

Si vous utilisez une carte graphique récente, dotée dun
connecteur DVI-D numérique (connecteur à 24
broches), connectez le câble DVI-D au moniteur et au
PC (voir figure 2b).

Câble de signal

Figure 2a. Connexion via linterface VGA

Câbel DVI-D

Figure 2b. Connexion via linterface DVI-D

ç Raccordement du câble du signal vidéo .............

1. Connectez le câble audio inclus au port AUDIO à

larrière du moniteur (



à la figure 4) et au

connecteur de sortie audio de votre carte son.

Figure 3. Raccordement du moniteur à la source

dalimentation électrique

Figure 4. Connexion du système audio

22 - Belinea 10 15 40

FRANÇAIS

CONFIGURATION DE BASE

Le menu OSD apparaît sur votre écran dans une fenêtre.
Il vous permet de sélectionner le paramètre dimage que
vous désirez modifier.

¾

Comment ouvrir le menu OSD ...........................

1. Pressez le bouton MENU/EXIT (



à la figure 5) pour

voir apparaître à lécran le menu OSD.

2. Il existe 10 sous-menus différents au sein de lOSD.

Ils sont organisés par catégories. Sélectionnez la
catégorie désirée (voir la section suivante, Fonctions
du menu OSD) en faisant tourner la molette de lOSD

(



à la figure 5), puis en appuyant sur la touche

ENTER (



à la figure 5).

3. Si la catégorie sélectionnée contient plusieurs

fonctions, sélectionnez licône de la fonction désirée
en faisant tourner la molette de lOSD (voir la section
suivante, Fonctions du menu OSD).

4. Appuyez sur la touche ENTER pour activer la

fonction.

5. Choisissez la valeur désirée en faisant pivoter la

molette de lOSD.

6. Pour mettre cette valeur en mémoire, pressez
une nouvelle fois le bouton ENTER. Si nécessaire,
répétez les étapes 2 à 5 pour procéder à dautres
ajustements.

7. Sélectionnez loption Back to Main Controls en
faisant tourner la molette de lOSD, et appuyez sur
la touche ENTER à une ou deux reprises, selon le
cas, pour revenir dans le menu principal. Si
nécessaire, répétez les étapes 2 à 6 pour procéder
à des réglages supplémentaires.

8. Si le menu OSD reste inutilisé durant 20 secondes
environ, il se fermera automatiquement en
enregistrant les réglages courants. Vous pouvez
aussi le fermer manuellement, en appuyant sur la
touche MENU/EXIT.

RÉGLAGE DE LIMAGE DANS LE MENU OSD

ç Installation du moniteur sous Windows 95/98 et
2000:

Pour les utilisateurs de Windows 95/98 et 2000:
Linstallation du logiciel pilote Belinea est fortement
recommandée. Vous pouvez obtenir ce pilote auprès
de votre revendeur Belinea, ou le télécharger en rendant
visite à la page daccueil du site Web de Belinea, à

www.belinea.de. Cliquez ensuite tour à tour sur les liens
Support, Downloads, puis Driver Files, et téléchargez

BELINEA.EXE en cliquant sur le lien Driver Download....

Copiez ensuite ce fichier dans un dossier de votre disque
dur (par exemple dans C:\BELINEA), et double-cliquez
sur ce fichier pour en déclencher la décompression.

CONFIGURATION

Après cette décompression, vous trouverez le fichier
BELINEA.TXT dans votre dosier. Il vous donne des
informations sur linstallation du pilote du moniteur
Belinea.

ç Installation du moniteur sous Windows 4.0:

Sous Windows NT 4.0, il nest pas nécessaire dutiliser
un fichier dinstallation séparé. Sélectionnez la
fréquence verticale et le nombre de couleurs
daffichage, en cliquant tour à tour sur le menu
Paramètres à Panneau de configuration à
Affichage à Paramètres.

Figure 5. Contrôles de la face avant

¾

Réglage automatique de limage ..........................

Vous pouvez ajuster les paramètres de limage
(luminosité, contraste, position de limage, phase, etc)
manuellement ou à laide des fonctionnalités de réglage
automatique de limage. Ces fonctions règlent les
paramètres généraux de limage à leurs valeurs
optimales en fonction du mode daffichage an cours.
Appuyez sur cette touche AUTO (



à la figure 5) pour
exécuter un réglage automatique. Ce processus dure
quelques instants.

ç Mute (MUTE).............................................................

Si votre moniteur est connecté à la carte son de votre
PC, vous pouvez couper provisoirement le son en
appuyant sur le bouton MUTE (



à la figure 5). Appuyez

une nouvelle fois sur le bouton pour entendre à nouveau
le son.

¾

Raccourci pour le réglage du contraste et de la

luminosité....................................................................

Vous pouvez directement ajuster le contraste et la
luminosité, en tournant la molette de lOSD (



à la
figure 5) lorsque le menu OSD nest pas affiché à
lécran. La rotation de la molette dans le sens des
aiguilles dune montre affiche le menu Contraste de
lOSD, alors que sa rotation en sens inverse affiche le
menu Luminosité. Tournez ensuite la molette dans le
sens des aiguilles dune montre pour augmenter le
contraste ou la luminosité, ou dans le sens inverse des
aiguilles dune montre pour les diminuer.

Mode d'emploi - 23

FRANÇAIS

FONCTIONS DU MENU OSD

VOLUME

Permet de régler le volume du système audio incorporé.

LANGUAGE

Sélection du langage utilisé pour le menu OSD: Anglais,
Espagnol, Français, Allemand, Italien, Japonais.

ADJUST POSITION

HORIZONTAL: Permet de régler la position

horizontale.
VERTICAL: Permet de régler la position

verticale.

BRIGHTNESS & CONTRAST
BRIGHTNESS

: Modifie la luminosité

CONTRAST: Modifie le contraste.

VIDEO NOISE

Réglages fins permettant doptimiser laffichage de
limage.

PHASE: Permet de régler avec précision la
position verticale.

CLOCK: Permet de régler avec précision la
position horizontale.

ADJUST COLOR

Ces icônes permettent de sélectionner lune des
températures de couleur prédéfinies (9300 K ou 6500
K). Confirmez votre choix en appuyant sur la touche
ENTER. Pour modifier individuellement la température
de couleur sur les trois canaux RVB, sélectionnez
loption USER PRESET, et confirmez ce choix en
appuyant sur la touche ENTER. Vous pouvez alors
utiliser la molette de lOSD pour choisir tour à tour les
canaux RED, GREEN et BLUE (avant-plan rouge, vert
et bleu). Pour modifier un réglage, choisissez la valeur
désirée à laide de la molette de lOSD et confirmez ce
choix en appuyant une nouvelle fois sur la touche

ENTER.

OSD SETTINGS

HORIZONTAL: Permet de régler la position

horizontale du menu OSD.
VERTICAL: Permet de régler la position

verticale du menu OSD.

PRODUCT INFORMATION

Permet dafficher le numéro de série du moniteur, ainsi
que des informations sur le mode graphique courant
(résolution et fréquence).

RESET TO FACTORY SETTINGS

Permet de rappeler les réglages définis en usine pour
tous les paramètres de limage. Choisissez YES pour
confirmer, ou NO pour revenir au menu principal sans
effectuer de changement.

SIGNAL INPUT SELECTION

Permet de choisir le type de connexion utilisé par
lécran: analogique ou numérique. Vous pouvez aussi
connecter le moniteur à deux ordinateurs (en utilisant
simultanément les deux connecteurs), qui pourront
utiliser le moniteur à tour de rôle, à laide de cette
fonction.

CLOSE MAIN CONTROLS

Ferme le menu OSD.

24 - Belinea 10 15 40

FRANÇAIS

 Commencez toujours par débrancher le câble

dalimentation de la prise électrique.

 Si le moniteur est extrêmement sale, utilisez un

chiffon humidifié à leau chaude, et essuyez ensuite
le moniteur LCD. Les solvants et autres produits
nettoyants pourraient endommager le boîtier. Ne
nettoyez la surface daffichage quà laide dun tissu
doux et non pelucheux, faute de quoi vous pourriez
endommager le revêtement de lécran.

 Si le moniteur LCD est peu sale, nettoyez-le à laide

dun chiffon antistatique sec et non pelucheux.

 La surface de lécran du moniteur LCD est très

fragile. Veillez à éviter tout contact avec cette
surface (doigt, crayon, etc.), et soyez tout
particulièrement prudent durant un transport, car
les heurts et les chocs peuvent provoquer
lapparition de rayures sur lécran (utilisez toujours
lemballage dorigine).

MODES GRAPHIQUES PRÉSÉLECTIONNÉS ET DÉFINIS PAR
LUTILISATEUR

Le tableau suivant présente les modes graphiques
présélectionnés en usine, leurs résolutions et leurs
fréquences. Pour tous ces modes graphiques, les
réglages dimage (largeur, hauteur, position, etc.) sont
configurés à leur valeur optimale.

Vous pouvez enregistrer jusquà 14 réglages
supplémentaires. Si vous utilisez une résolution

différente, ou lune des résolutions indiquées avec une
autre fréquence, vous pouvez ajuster limage jusquà
ce quelle soit parfaite. Si vous revenez à cette
résolution après avoir changé de mode (en lançant le
même logiciel par exemple), les valeurs de taille
dimage, position, etc., que vous avez enregistrées
seront rappelées automatiquement (le moniteur «se
souvient» de vos réglages).

ENTRETIEN DE VOTRE MONITEUR LCD

Standard Résolution Fréq. H (kHz) Fréq. V (Hz) Fréq. pixels

VGA 640 x 350 31,469 70 25,175
VGA 720 x 400 31,469 70 25,321
VGA 640 x 480 31,469 60 25,175
VGA 640 x 480 35,000 66 30,240
VESA 640 x 480 37,861 72 31,500
VESA 640 x 480 37,500 75 31,500
VESA 800 x 600 35,156 56 36,000
VESA 800 x 600 37,879 60 40,000
VESA 800 x 600 48,077 72 50,000
VESA 800 x 600 46,875 75 49,500
VESA 832 x 624 49,722 75 57,280
VESA 1024 x 768 48,363 60 65,000
VESA 1024 x 768 56,476 70 75,000
VESA 1024 x 768 60,023 75 78,750

Figure 6. Montage mural

MONTAGE MURAL

Ce moniteur Belinea est avant tout destiné à être posé
sur un bureau. Toutefois, vous pouvez le monter sur un
support mural, à laide du dispositif de fixation intégré,
qui est disponible en option (Art. # 109030) chez votre
revendeur Belinea. Pour ce faire, consultez les
instructions de montage fournies avec le kit. Le moniteur
peut aussi être équipé dun dispositif de fixation conforme
au standard international VESA FPMPMI (4 trous de
fixation en carré, à des distances de 75 x 75 mm).

Pour fixer lassemblage sur un mur, suivez les instructions
ci-dessous:

1. Déposez le couvercle arrière (Voir Raccordement).

2. Déconnectez le câble (



à la figure 6) entre lécran

et le support du moniteur.

3. Desserrez les deux petites vis cruciformes Phillips

(



à la figure 6) qui maintiennent assemblés lécran

et son support.

4. À laide des quatre illets (



à la figure 6), montez
le moniteur sur un mur ou sur un bras de support
mural pivotant (ou sur tout support équivalent)

Mode d'emploi - 25

FRANÇAIS

RÉSOLUTION DES PROBLÈMES

Écran noir

Lindicateur de mise sous tension est éteint

- Regardez si le câble dalimentation secteur est correctement raccordé (voir la section Raccordement).

- Vérifiez que le moniteur a été allumé à laide du bouton de mise sous tension (voir la section Mise en route).

Lindicateur de mise sous tension est allumé en orange

- Le PC est-il lui-même sous tension (voir sa documentation)?

- Le câble du signal vidéo est-il correctement connecté au moniteur et au connecteur VGA du PC?

- Le PC est-il lui-même sous tension (voir sa documentation)?

Lindicateur de mise sous tension est allumé en vert

- Un programme décran de veille a peut-être été activé automatiquement après une certaine période dinactivité.
Appuyez sur une touche du clavier de lordinateur, ou déplacez la souris.

Message No Signal Input

- Le câble du signal vidéo est-il correctement connecté au port graphique du PC(voir la section Connexion)?

- Le PC est-il lui-même sous tension (voir la section Mise en route)?

Problèmes daffichage

Limage est décalée vers la gauche ou la droite, vers le haut ou vers le bas.

- Si limage est affichée normalement mais nest pas centrée correctement, vous pouvez ajuster sa position à
laide des fonctions de lOSD. Consultez le chapitre Configuration de Base, section Réglage automatique
de limage, ou le chapitre Fonctions du menu OSD, section Adjust Position, pour plus dinformations sur
ce sujet.

Limage scintille ou est instable

- Le fichier de configuration choisi pour le moniteur nest peut-être pas le bon. Pour toutes informations sur la
configuration du moniteur sous Windows 95/98/2000/NT, consultez la section Configuration.

Limage est floue

- Vérifiez les réglages de luminosité et de contraste (voir la section Configuration de Base).

- Vérifiez le réglage de bruit vidéo (consultez le chapitre Fonctions du menu OSD, à la section Bruit vidéo).

Problèmes de couleur

- Si les couleurs sont impures (par exemple, le blanc napparaît pas réellement blanc), réglez la température
de couleur (voir la fonction Adjust Color dans la section Fonctions du menu OSD).

FONCTIONS DE GESTION DE LÉNERGIE

Ce moniteur est équipé de fonctions de gestion de lénergie conformes aux standards EPA et VESA DPMS. Lorsque
le moniteur est inutilisé, sa consommation électrique est réduite en trois étapes (Attente, Veille et Coupé). Lorsque
le moniteur est en mode déconomie dénergie, la couleur de la diode témoin détat (voir



à la figure 5) devient
orange. La plupart des ordinateurs et des cartes daffichage savent communiquer avec les moniteurs dotés de
fonctions de gestion dénergie. Si votre PC ou votre carte daffichage sont trop anciens et ne reconnaissent pas les
fonctions de gestion de lénergie, veuillez contacter votre revendeur.

Mode Synchro Synchro Couleur de Consommation Délai de

horiz. verticale lindicateur détat électrique (max.) remise en route

Normal active active vert < 30 Watts ­Attente non active active orange < 5 Watts < 3 sec.
Veille active non active orange < 5 Watts < 3 sec.
Coupé non active non active orange numérique: < 4 Watts < 30 sec.

analogique: < 3 Watts < 30 sec.

26 - Belinea 10 15 40

FRANÇAIS

Écran LCD 15,1 pouces de diagonale (38,35 cm visibles),

à faibles radiations selon la norme TCO 99, revêtement anti-réflexions,
rapport de contraste de 250:1 (typique)
angle de vision vertical 90°, horizontal 120°

Signal dentrée Vidéo: analogique 0,7 V

càc

/ 75 Ohms, positif

Synchronisation: séparée, niveau TTL
Synchronisation horizontale: positive/négative
Synchronisation verticale: positive/négative

Couleurs Entrée analogique, 16,7 millions de couleurs
Synchronisation 30 - 61 kHz horizontal

56 - 75 Hz vertical

Bande passante 80 MHz
Résolution max. 1024 × 768 pixels
Système audio Amplificateur: 2W sous 8 ohms / 1 kHz - 15 kHz

Haut-parleurs: 2W (crête) , 1W (nominale)

Alimentation 90 - 264 V~, 47 - 63 Hz
Consommation électrique max. 30 W (Attente: < 4 W); Fonctions déconomie dénergie EPA et VESA-

DPMS

Dimensions 386 mm (largeur) x 403 mm (hauteur) x 179 mm (profondeur), net
Poids 5,6 kg net
Environnement Fonctionnement: 10 - 40 °C, taux dhumidité relative 20 - 80 % (sans

condensation)
Stockage: -20 - 60 °C, taux dhumidité relative 10 - 85 % (sans condensation)

Broche Fonction

1 Rouge
2 Vert
3 Bleu
4 Terre
5 
6 Retour rouge
7 Retour vert
8 Retour bleu

Broche Fonction

9 + 5V DDC
10 Terre
11 Terre
12 Signal SDA
13 Synchro horizontale
14 Synchro verticale
15 Signal SCL

SPÉCIFICATIONS TECHNIQUES

Connecteur D-SUB à 15 broches

BROCHAGE

FEDERAL COMMUNICATIONS COMMISSION (FCC STATEMENT)

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and,
if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

••

••

• Reorient or relocate the receiving antenna.

••

••

• Increase the separation between the equipment and receiver.

••

••

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

••

••

• Consult the dealer or an experienced radio or television technician for help.

CAUTION: Changes or modifications not expressly approved by the party responsible for compliance could void the users authority to operate the equipment.
Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device.

WARNING:

WHEN POSITIONING THIS EQUIPMENT ENSURE THAT THE MAINS PLUG AND SOCKET IS EASILY ACCESSIBLE.
To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture.
This class B digital apparatus meets all requirements of the canadian interference-causing equipment regulations.

Congratulations!

You have just purchased a TCO99 approved and labelled product! Your choice has provided you with a product developed for profe ssional use. Your purchase has
also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO99 scheme which provides for an international environmental and quality labelling of personal computers. The
labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish
Society for Nature Conservation), Statens Energimyndighet (The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issues: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical
safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main
problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during
their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner
or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural
(external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive
waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does the environmenal labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose
restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The
product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company
implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in
one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development - SE-114 94 Stockholm, Sweden - Fax: [phone] - Email (Internet): [e-mail]
Current information regarding TCO99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to
30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are
chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise
to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative

*

processes. Flame retardants have been found

in human blood and researchers fear that disturbances in foetus development may occur.
The relevant TCO99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or

chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium

**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic
in high doses. The relevant TCO99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components
must not contain any cadmium.

Mercury

**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO99 requirement states that
batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.
There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as there today is no commercially available
alternative. TCO aims on removing this exception when a mercury free alternative is available.

CFCs (freons)

The relevant TCO99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are
sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception
on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead

**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The
relevant TCO´99 requirement permits the inclusion of lead since no replacement has yet been developed.

*

Bio-accumulative is defined as substances which accumulate within living organisms

**

Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.
