USER MANUAL
TFT-Monitor
Belinea 10 15 36
Page 2
BELINEA PREMIUM SERVICE
The three-year return to base warranty for your Belinea monitor includes all parts and labour. In addition
English
Deutsch
many countries offer a free of charge swap out warranty programme. This does not affect your Statutory
Rights. Please visit http://www.belinea.com or call the numbers below for further warranty or service
information.
Please have the serial and model number ready when calling.
Die Garantie für Ihren Belinea Monitor beträgt drei Jahre und umfasst alle Bauteile. Darüber hinaus
bieten wir in vielen Ländern einen zusätzlichen, kostenlosen Austausch-Service an. Von dieser o. g.
Garantie bleiben etwaige gesetzliche Gewährleistungsrechte unberührt. Nähere Informationen zu
Garantie- und Servicefragen erhalten Sie im Internet unter http://www.belinea.com sowie unter den u. g.
Rufnummern.
Bitte halten Sie für Ihren Anruf Serien- und Modellnummer bereit.
Français
Country Phone number Additional swap out service
Land Telefonnummer Zusätzlicher Austausch-Service
Pays Numéro de téléphone Service supplémentaire d’échange sur site
Belgie/Belgique 0900 10630 (0,45 €/min) 3 year on-site warranty (swap out)
Deutschland 02365 952 1010 3 Jahre Garantie-Austausch-Service
España 090 21 96 497 3 años de garantia con intercambio a domicilio
Ελλαδα 01 02 40 91 50 Εγγυηση 3 χρονια επιτοπου αντικατασταση
France 0820 091820 3 ans de garantie avec échange standard sur site
Italia 02 38 20 20 79 3 anni di Garanza di sostituzione a domicilio
Irland 00 353 12861343 3 year on-site warranty (swap out)
Luxemburg/Luxembourg 0900 74235 (0,45 €/min) 3 year on-site warranty (swap out)
La garantie internationale de trois ans sur les écrans Belinea s’entend pièces et main d’œuvre. Pour
obtenir plus d’informations sur la garantie et le service après-vente contactez-nous sur Internet http://
www.belinea.com ou aux numéros de téléphone ci-dessous. Vous pouvez obtenir également plus de
détails sur les possibilités d’échange gratuit, service offert dans de nombreux pays.
Pour votre appel, tenez les numéros de série et d’article à portée de main.
Magyarország 01 340 99 51/53 3 év helyi szerviz
Nederland 0900 BELINEA (02354632) 3 year on-site warranty (swap out)
(0,70 €/Gesprek)
Österreich 01 277 89 88 3 Jahre Vor-Ort-Austausch-Garantie
Polska 071 337 19 55 / 022 863 27 77 3 lata gwarancji (door to door).
Portugal 0 21 771 36 00 3 Anos de Troca em Garantia On-Site
Russland +49 (0) 180 5 62 94 68 Трехлетняя гарантия с заменой на рабочем месте.
Schweiz 0900 575 111 (2,13 CHF/min) 3 Jahre Vor-Ort-Austausch-Service
United Kingdom 01344 788920 3 year on-site swap out warranty
(UK mainland only)
All other countries
Alle anderen Länder
Les autres pays
+49 (0) 180 5 62 94 68

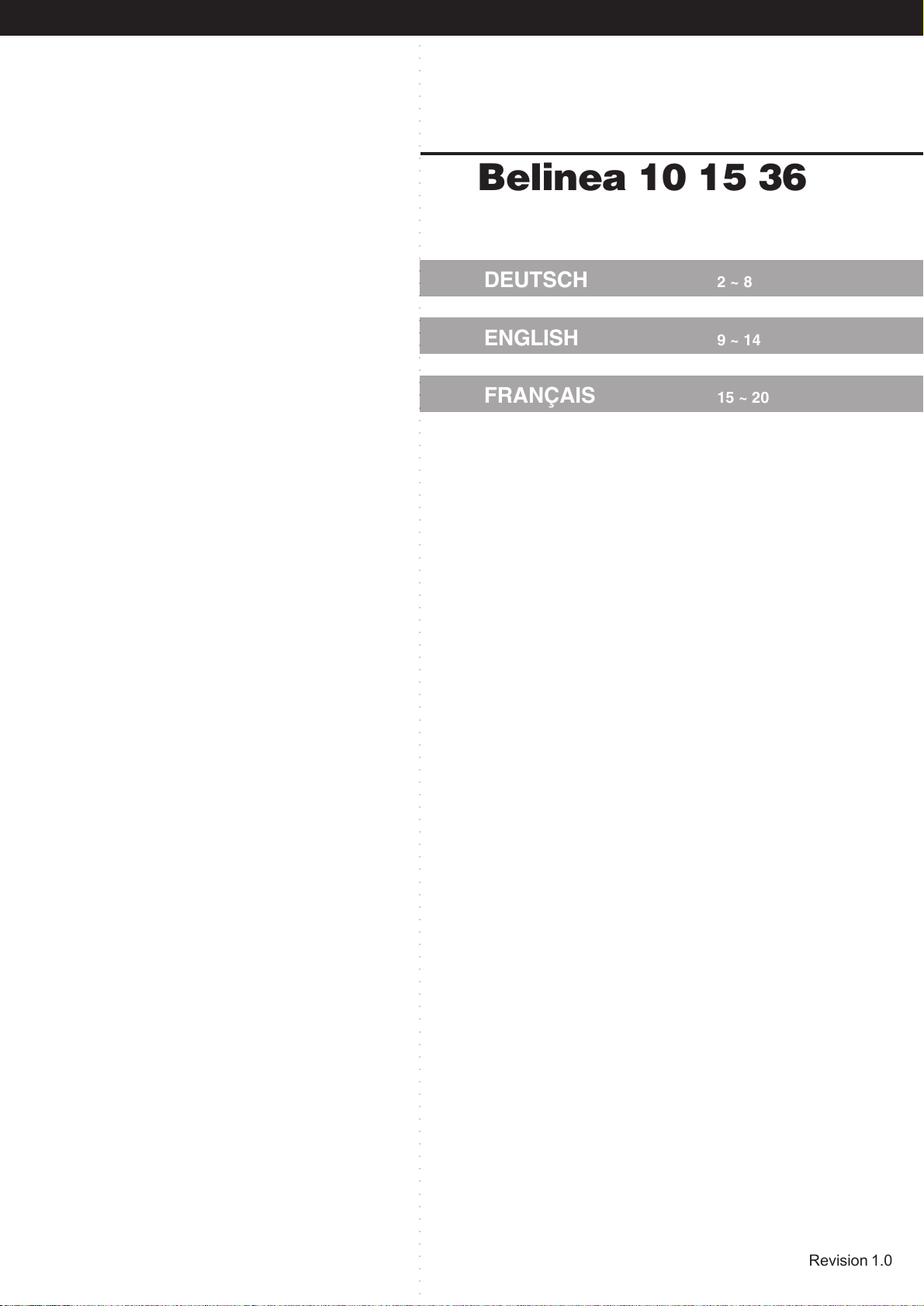

Page 3
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
Belinea 10 15 36
DEUTSCH 2 ~ 8
ENGLISH 9 ~ 14
FRANÇAIS 15 ~ 20
Revision 1.0
Page 4
DEUTSCH
WILLKOMMEN BEI BELINEA
Herzlichen Glückwunsch zu Ihrem neuen Belinea-Monitor. Sie haben sich für einen innovativen Hersteller entschieden, der High-Tech-Monitore mit sehr hohem Qualitätsniveau fertigt. Wir sind sicher, dass dieser Monitor Ihre
Erwartungen erfüllt, und dass Sie mit ihm einen zuverlässigen Partner gewinnen.
Computer und Monitore sind aus dem heutigen Alltag kaum mehr wegzudenken. Als Schnittstelle zwischen Mensch
und Technik kommt dabei dem Monitor eine besondere Bedeutung zu. Dessen sind wir uns bewusst und setzen
dies konsequent in den Grundwerten unserer Produktphilosphie um:
Qualität
Die hohe Qualität unserer Monitore wird von uns ständig überprüft. Sie ist nicht einfach nur ein Versprechen, sondern wird durch umfangreiche Spezifikationen und zahlreiche Zertifizierungen bestätigt. Das
Ergebnis ist eine hervorragende Bildqualität und Farbbrillanz bei allen Belinea-Modellen.
Zuverlässigkeit
Die bei Belinea-Monitoren eingesetzten Technologien bringen Qualität und Aktualität in Einklang. Eine
umfangreiche Prüfung der Geräte sorgt dafür, dass nur ausgereifte Technologien ins Programm genommen werden. Das führt zu äußerst geringen Ausfallraten und besonders langlebigen Produkten.
Ergonomie
Bei all unseren Entwicklungen steht immer eines im Vordergrund: Der Mensch, der am Monitor arbeitet.
Unsere Arbeit soll ihm seine leichter machen. Daher sind Belinea Monitore fast ausschließlich nach den
strengsten Ergonomie-Normen wie z. B. TCO 99 und TÜV Ergonomie zertifiziert und sorgen so für ein
durch und durch angenehmes Arbeiten.
Service
Ob man bei der Wahl des Monitors die richtige Entscheidung getroffen hat, weiß man spätestens, wenn
man den Service benötigt. Deshalb bieten wir in vielen europäischen Ländern einen umfassenden
Garantie-Austausch-Service an, der sowohl die Bildröhre als auch das Panel und Backlight umfasst.
ALLGEMEINE EIGENSCHAFTEN VON LC-DISPLAYS
Bildperformance
Technologisch bedingt bieten LC-Displays eine äußerst scharfe Bilddarstellung ohne geometrische Verzerrungen
sowie eine hervorragende Leuchtkraft für eine brillante Bildperformance. Minimierte Reflexionen resultieren aus der
flachen Paneloberfläche sowie entsprechenden Beschichtungen.
Gesundheit
Die geringe elektromagnetische Strahlung von LCDs schont Ihre Gesundheit.
Design
Die geringe Stellfläche eines LC-Displays kommt der Arbeitsfläche auf Ihrem Schreibtisch zugute, und aufgrund des
geringen Gewichts kann das Display problemlos von einem Einsatzort zum nächsten transportiert werden. Das
attraktive Design der Geräte macht sie darüber hinaus zu einem Blickfang an jedem Arbeitsplatz.
Wirtschaftlichkeit
Der niedrige Energiebedarf ist ein wesentlicher Vorteil eines LC-Displays (LCD). So verbraucht ein LCD im Durchschnitt ca. 50 % weniger Energie als ein CRT-Monitor mit einer vergleichbaren sichtbaren Bilddiagonale.
2 - Belinea 10 15 36
Page 5
DEUTSCH
EINLEITUNG
Dieses Handbuch wird Sie mit der Installation und der
Bedienung des Belinea-Monitors vertraut machen.
Sehen Sie diese Anleitung auch dann kurz durch, wenn
Ihnen die Bedienung eines Monitors bereits vertraut
ist.
Wir haben alle Sorgfalt walten lassen, um in diesem
Handbuch korrekte und akkurate Informationen zu
geben. Für möglicherweise vorhandene Fehler kann
jedoch keine Haftung übernommen werden. Weiterhin
übernehmen wir keine Garantie dafür, dass die Hardware den von Ihnen gewünschten Zweck erfüllt. Für
Hinweise auf vorhandene Fehler, Ihre Verbesserungsvorschläge und Kritik sind wir stets dankbar.
© Copyright 2003
MAXDATA Systeme GmbH
45768 Marl, Deutschland
www.maxdata.com
Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf in
irgendeiner Form (Druck, Fotokopie, Mikrofilm oder andere Verfahren) ohne vorherige schriftliche Genehmigung des Herstellers reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
INHALTSVERZEICHNIS
WILLKOMMEN BEI BELINEA ................................... 2
ALLGEMEINE EIGENSCHAFTEN VON LC-DIS-
PLAYS........................................................................ 2
EINLEITUNG ............................................................. 3
WICHTIGE HINWEISE .............................................. 4
WARTUNG UND PFLEGE ........................................ 4
WANDMONTAGE ...................................................... 4
AUSPACKEN ............................................................. 5
ANSCHLIESSEN ....................................................... 5
EINSCHALTEN .......................................................... 5
KONFIGURIEREN ..................................................... 6
GRUNDLEGENDE EINSTELLUNGEN ..................... 6
BILDEINSTELLUNG ÜBER DAS OSD-MENÜ ......... 6
FUNKTIONEN DES OSD-MENÜS ............................ 7
PROBLEMLÖSUNGEN ............................................. 8
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten. Belinea ist ein international eingetragenes
Warenzeichen. Andere Markennamen können eingetragene
Warenzeichen sein und müssen als solche behandelt werden.
TECHNISCHE DATEN .............................................. 8
Verwendung von Symbolen
In diesem Handbuch werden folgende Symbole verwendet, um auf eine mögliche Personengefährdung,
Sachschäden bzw. nützliche Informationen hinzuweisen:
GEFAHR! Bezeichnet eine mögliche Gefährdung des Anwenders. Bei Nichtbeachtung können Tod oder schwerste Verletzung die Folge
sein.
ACHTUNG! Weist auf mögliche Sachschäden
hin. Bei Nichtbeachtung können Geräte ernsthaft beschädigt werden.
WICHTIG! Bezeichnet Anwendungstipps und
andere besonders nützliche Informationen.
Umweltschutz ist auch unsere Aufgabe: Dieses Handbuch wurde von der ersten bis zur
letzten Seite auf einem Papier gedruckt, bei dessen Herstellung keinerlei Chlor mehr verwendet wird.
Bedienungsanleitung - 3
Page 6
DEUTSCH
WICHTIGE HINWEISE
Hinweise zum Aufstellungsort
• Der Aufstellungsort darf weder extrem heiß oder
kalt noch feucht oder staubig sein. Hitze und
Kälte können die Funktionsfähigkeit des Monitors beeinträchtigen. Feuchtigkeit und Staub
können zu einem Ausfall des Monitors führen.
• Stellen Sie den Monitor nicht in unmittelbarer
Nähe von Wärmequellen wie Heizkörpern oder
Radiatoren auf. Das Gerät darf zudem keinen
mechanischen Vibrationen oder Stößen ausgesetzt sein.
• Stellen Sie den Monitor so auf, dass kein direk-
tes Licht oder Sonneneinstrahlung auf die Bildschirmoberfläche fällt. Andernfalls können Spiegelungen entstehen, so dass die Bildbrillanz
beeinträchtigt wird.
Hinweise zum Netzanschluss
Verwenden Sie ausschließlich das für Ihr Land
geeignete Netzkabel.
Die Netzsteckdose sollte sich in direkter Nähe
befinden und leicht zugänglich sein. Der Monitor kann nur durch Ziehen des Netzsteckers aus
der Steckdose ganz vom Netz getrennt werden.
• Dieser Monitor ist ENERGY STAR
MAXDATA versichert als ENERGY STAR®-Partner, dass dieses Gerät den ENERGY STAR
Richtlinien zur Optimierung des Stromverbrauchs entspricht.
Sicherheitshinweise zum Betrieb
Das Netzkabel darf nicht beschädigt werden.
Stellen Sie keine Gegenstände auf das Netzkabel, und sorgen Sie dafür, dass keine Knoten
am Kabel auftreten. Um das Kabel zu lösen,
ziehen Sie stets am Stecker und nie am Kabel
selbst. Ein beschädigtes Netzkabel kann zu
Brand oder Stromschlägen führen.
®
-kompatibel.
• Achten Sie darauf, dass die Lüftungsschlitze
nicht verdeckt werden. Die Luftzirkulation im
Monitor ist erforderlich, um eine Überhitzung zu
vermeiden. Wird sie beeinträchtigt, können
Brand oder ein Ausfall des Monitors die Folge
sein.
• Verwenden Sie zum Reinigen des Monitors kei-
ne Lösungsmittel, da andernfalls die Gehäuseoberfläche beschädigt werden kann. Weitere
Hinweise zur Pflege des Geräts finden Sie im
Abschnitt „Wartung und Pflege“.
Öffnen Sie den Monitor niemals eigenständig.
Andernfalls besteht die Gefahr eines Stromschlags oder anderer Personenschäden. Der
Monitor darf nur von Fachpersonal geöffnet und
gewartet werden.
Hinweise zur Auflösung
Alle von der Grafikkarte gelieferten Auflösungen, die von der physikalischen Auflösung des
Panels abweichen, werden durch Interpolation
angepasst. Eine Beeinträchtigung der Bildqualität ist hierbei möglich.
Hinweise zur Ergonomie
Um Ihre Augen, Nacken- und Schultermuskula-
®
-
tur bei der Arbeit am Bildschirm zu schonen,
empfehlen wir, einen Augenabstand von 50 bis
75 cm zum Monitor einzuhalten. Darüber hinaus können die Augen durch regelmäßiges Fixieren eines Gegenstandes in etwa 6 m Entfernung entspannt werden. Sie erreichen eine
ergonomische Sitzhaltung, wenn Ellbogen, Becken, Knie und Fußgelenke jeweils einen rechten Winkel bilden.
WARTUNG UND PFLEGE
• Lösen Sie zuerst das Netzkabel von der Stromver-
sorgung, indem Sie den Stecker aus der Steckdose ziehen.
• Reinigen Sie die Bildfläche äußerst vorsichtig und
nur mit einem weichen Tuch, da ansonsten die LCDSchicht Schaden nehmen kann. Wenn das Monitorgehäuse stark verschmutzt ist, reinigen Sie es
mit einem feuchten Tuch. Verwenden Sie nur warmes Wasser (keine Lösungsmittel), und reiben Sie
den Monitor anschließend trocken. Durch Lösungsmittel oder andere scharfe Reinigungsmittel kann
die Gehäuseoberfläche beschädigt werden.
• Reinigen Sie den Monitor bei leichter Verschmut-
zung nur mit einem trockenen, weichen und antistatischen Tuch.
• Die vorderseitige LCD-Bildschirmfläche ist sehr
empfindlich! Vermeiden Sie daher jeglichen Druck
auf die Bildfläche (Finger, Stift etc.), und gehen Sie
besonders beim Transportieren des Geräts vorsichtig vor, damit der Bildschirm keinen starken Stößen ausgesetzt wird und keine Kratzer entstehen
(verwenden Sie stets die Originalverpackung).
WANDMONTAGE
Der Belinea-Monitor ist werkseitig als Standgerät konfiguriert. Sie können das Gerät jedoch auch an der Wand oder
auf einem Monitorschwenkarm (optional erhältlich) montieren. Folgen Sie hierzu bitte der entsprechenden Anleitung
(4-Loch-Montage im Abstand von 75 × 75 mm gemäß dem internationalen VESA FPMPMI-Standard).
4 - Belinea 10 15 36
Page 7
AUSPACKEN
DEUTSCH
Heben Sie den Monitor vorsichtig aus der Verpackung,
und überprüfen Sie das Zubehör auf Vollständigkeit
(siehe Abbildung 1).
Bewahren Sie den Originalkarton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor
einschicken oder anderweitig transportieren müssen.
Damit das Gerät aufgestellt werden kann, muss der
Monitorfuß nach vorne geklappt werden.
ANSCHLIESSEN
➧ Schließen Sie den Monitor an den PC an ...........
1. Stellen Sie sicher, dass Ihr PC und der Monitor vom
Netz getrennt sind.
2. Schließen Sie das 15-polige Signalkabel des Moni-
tors an den PC an (siehe Abbildung 2).
Signalkabel
Netzkabel
Audiokabel
VGA-Kabel
Abbildung 1. LCD-Monitor mit Schwenkfuß
➧ Schließen Sie die Stromversorgung an ..............
1. Schließen Sie das separate Netzkabel (
an den Monitor und eine Schuko-Steckdose an.
in Abb. 3)
c
Abbildung 2. Monitor an den PC anschließen
EINSCHALTEN
1. Schalten Sie zuerst den PC und anschließend den
Belinea-Monitor mit der Netztaste (
ein. Die Betriebsanzeige (siehe
grün auf.
2. Stellen Sie das Bild gemäß Ihren Anforderungen
ein (siehe die nachstehenden Abschnitte „Grundlegende Einstellungen“ und „Bildeinstellung über das
OSD-Menü“).
d
in Abb. 4)
c
in Abb. 4) leuchtet
Abbildung 3. Stromversorgung anschließen
➧ Audioanschluss ......................................................
Wenn Ihr Computer zudem über einen Audioausgang
verfügt, schließen Sie das mitgelieferte Audiokabel an
die Audioeingangsbuchse des Monitors (d in Abb. 3)
und die Line-Out-Buchse des PCs an.
3. Wird auf dem Monitor kein Bild angezeigt, lesen
Sie die Infos im Abschnitt „Problemlösungen“.
Bedienungsanleitung - 5
Page 8
DEUTSCH
KONFIGURIEREN
➧ Monitor unter Windows® 9x/ME/2000 und XP
konfigurieren:
Um den Monitor unter Windows
in Betrieb zu nehmen, wird dringend empfohlen, die
Belinea-Einstellungsdatei zu installieren. Sie können
diese über Ihren Belinea-Händler beziehen oder vom
MAXDATA FTP-Server ftp.maxdata.com laden.
Wählen Sie hier die Rubrik „Belinea_Treiber_Driver“,
und laden Sie die Dateien Belinea.inf und
README_Belinea.TXT herunter. Befolgen Sie
die Installationsanweisungen in der Datei
README_Belinea.TXT.
®
9x/ME/2000 und XP
GRUNDLEGENDE EINSTELLUNGEN
➧ Automatische Bildjustierung .................................
Sie können die Bildeinstellungen (wie Helligkeit, Kontrast, Bildposition, Phase etc.) entweder manuell einstellen oder die automatische Justierungsfunktion des
LCD-Monitors verwenden. Hiermit werden die einzelnen Bildparameter auf die optimalen Werte für den aktuellen Grafikmodus eingestellt. Drücken Sie zum Aufrufen der automatischen Justierung die Taste
in Abb. 4). Warten Sie kurz, bis die automatische Justierung abgeschlossen ist.
(
e
➧➧
➧ Monitor unter Windows® NT 4.0 konfigurieren:
➧➧
Unter Windows
Einstellungsdatei. Wählen Sie die Bildwiederholfrequenz und Anzahl der Farben direkt unter den Menüpunkten „Einstellungen“, „Systemsteuerung“, „Anzeige“, „Einstellungen“ aus.
➧ Kontrast und Helligkeit direkt einstellen .............
Sie können den Kontrast und die Helligkeit direkt
einstellen, indem Sie die Tasten
in Abb. 4) drücken, während das OSD-Menü nicht
angezeigt wird. Drücken Sie die Taste
Kontrast bzw. die Helligkeit zu erhöhen oder
sie zu reduzieren.
®
NT 4.0 benötigen Sie keine separate
oder
(
und
g
, um den
, um
f
BILDEINSTELLUNG ÜBER DAS OSD-MENÜ
Das OSD-Menü ist ein Fenster, in dem Sie die aktuellen Bildeinstellungen einsehen und ändern können. Es
wird folgendermaßen aufgerufen:
Abbildung 4. Bedienelemente des Monitors
1. Drücken Sie die OSD-Taste (h in Abb. 4). Das
OSD-Menü erscheint am Bildschirm.
2. Es gibt insgesamt 9 verschiedene, nach Kategori-
en gegliederte OSD-Untermenüs. Wählen Sie durch
Drücken der OSD-Taste oder die gewünschte
Kategorie (siehe Abschnitt „Funktionen des OSDMenüs“).
3. Drücken Sie die OSD-Taste
die ausgewählte Funktion bzw. das dazugehörige
Untermenü zu aktivieren.
4. Wenn Sie ein Untermenü aufgerufen haben, so
wählen Sie erneut mit den OSD-Tasten oder
die gewünschte Unterfunktion aus und drücken Sie
die Taste
5. Stellen Sie ggf. mit den OSD-Tasten oder den
gewünschten Wert ein.
6. Drücken Sie die OSD-Taste
zuspeichern. Wiederholen Sie ggf. die Schritte 2-5,
um weitere Einstellungen vorzunehmen.
7. Das OSD-Menü verschwindet von selbst, nachdem
ca. 15 Sekunden lang (Standardeinstellung) keine
Bedienung erfolgt ist. Dabei werden die aktuellen
Einstellungen gespeichert. Sie können es aber auch
manuell ausblenden, indem Sie die Option Beenden auswählen.
(e in Abb. 4), um
.
, um den Wert ab-
6 - Belinea 10 15 36
Page 9
FUNKTIONEN DES OSD-MENÜS
DEUTSCH
AUTOM. ANPASSUNG
Stellt automatisch die optimalen Werte für die Bildeinstellungen (Helligkeit, Kontrast, Bildposition, Phase
etc.) ein.
KONTRAST/HELLIGKEIT
Regelt den Kontrast und die Helligkeit des Bildes.
Zwischen den beiden Funktionen wechseln Sie durch
(
Drücken der Taste
in Abb. 4).
e
FARBEINSTELLUNGEN
In diesem Menü können Sie durch Drücken der OSD
Tasten oder eine voreingestellte Farbtemperatur
(9300°K oder 6500°K) auswählen. Die Auswirkung der
von Ihnen gewählten Farbtemperatur ist sofort am
Bildchschirm sichtbar. Falls Sie die Farbwerte einzeln
einstellen möchten, wählen Sie die Option „Benutzereinstellung“. Wählen Sie dann durch Drücken der Ta-
(e in Abb. 4) die Einstellmöglichkeiten für Rot,
ste
Grün und Blau, und stellen Sie mit den OSD-Tasten
oder den gewünschten Wert ein. Wenn alle
Farbwerte geeignet eingestellt sind, drücken Sie zweimal die OSD-Taste
Hauptmenü zurückzukehren.
(h in Abb. 4), um zum OSD-
INFORMATIONEN
Zeigt die aktuelle Grafikauflösung samt der Horizontal- und Vertikalfrequenz (keine Einstellungen
möglich) sowie Model- und Seriennummer.
MANUELLE BILDANPASSUNG
H./V. Lage: Regelt die horizontale und vertika-
le Position des Bildes.
Horizontale Größe: Regelt die horizontale Größe des Bildes.
Feineinstellung: Regelt die Feinjustierung des
Bildes.
Schärfe: Regelt die Schärfe des Bildes (nur für
Auflösungen kleiner als 1024 × 768 Bildpunkte).
MENÜ EINSTELLUNGEN
Sprachauswahl: Wählt die Sprache des
OSD-Menüs: Englisch, Französisch, Deutsch,
Italienisch, Spanisch, Finnisch, Japanisch,
Chinesisch und Neuchinesisch
Anmerkung zur Auflösung: Aktivieren/
Deaktivieren.
OSD Position: Wählt die horizontale bzw.
vertikale Position des OSD-Menüs. Zwischen
den beiden Funktionen wechseln Sie durch
Drücken der Taste
OSD Einblendzeit: Bestimmt, nach welcher Zeit
(in Sekunden) das OSD-Menü automatisch beendet werden soll, soweit keine Änderung erfolgt ist.
(
in Abb. 4).
e
ZURÜCKSETZEN
Stellt die werkseitigen Bildeinstellungen wieder her.
AUDIOMENÜ
Öffnet die Menupunkte Volume und Stumm AUS/
EIN. Zwischen den beiden Funktionen wechseln Sie
(
durch Drücken der Taste
Lautstärke: Stellt die Wiedergabelautstärke
der Monitorlautsprecher ein.
Stumm AUS/EIN: Sie können die Tonwiedergabe stummschalten oder den Ton wieder
einzuschalten.
in Abb. 4).
e
Bedienungsanleitung - 7
Page 10
DEUTSCH
PROBLEMLÖSUNGEN
Kein Bild
Netzanzeige leuchtet nicht
- Prüfen Sie, ob das Netzkabel und das Netzteil richtig angeschlossen sind (siehe Abschnitt „Anschließen“).
- Stellen Sie sicher, dass der Monitor mit dem Netzschalter eingeschaltet wurde (siehe Abschnitt „Einschalten“).
Netzanzeige leuchtet orange
- Befindet sich der Monitor in einem Stromsparmodus?
Netzanzeige leuchtet grün
- Evtl. ist ein Bildschirmschoner auf Ihrem PC installiert und wurde nach einer bestimmten Zeit der Inaktivität
eingeschaltet. Drücken Sie eine Taste auf der Tastatur, oder bewegen Sie die Maus.
Meldung „Kein Signal“
- Ist das Signalkabel am Monitor und an der Grafikbuchse des PC angeschlossen (siehe Abschnitt „Anschließen“)?
- Ist der PC eingeschaltet (siehe Dokumentation zu Ihrem PC)?
Fehler der Bilddarstellung
Bild ist nach links/rechts oder nach oben/unten verschoben
- Wenn das Bild zwar normal, aber nicht zentriert angezeigt wird, können Sie dies mit den OSD-Funktionen
justieren. Weitere Informationen hierzu finden Sie im Kapitel „Grundlegende Einstellungen“, Abschnitt „Automatische Bildjustierung“ oder unter „Bildanpassung“ im Abschnitt „Funktionen des OSD-Menüs“.
Bild flimmert oder zittert
- Möglicherweise ist nicht die richtige Einstellungsdatei für den Monitor ausgewählt. Informationen zum Einrichten des Monitors unter Windows® 9x/ME/2000 und XP finden Sie im Abschnitt „Konfigurieren“.
Bild ist verschwommen oder unscharf
- Überprüfen Sie die Helligkeits- und Kontrasteinstellung (siehe Untermenüs „Kontrast/Helligkeit“ im Abschnitt
„Funktionen des OSD-Menüs“).
- Überprüfen Sie die Bildrauschen- und Schärfe-Einstellung (siehe Funktion „Feineinstellung“ und „Schärfe“ im
Abschnitt „Funktionen des OSD-Menüs“).
Farbdarstellung ungenügend
- Wenn die Farben etwas anders aussehen, als sie eigentlich sollten (z. B. Weiß nicht richtig weiß ist), sollten Sie die
Farbtemperatur nachregeln (siehe Funktion „Farbeinstellungen“ im Abschnitt „Funktionen des OSD-Menüs“).
TECHNISCHE DATEN
LCD-Panel 15 Zoll Bilddiagonale (38,1 cm sichtbar), strahlungsarm nach TCO 99,
zertifiziert nach ISO 13406-2, Pixelfehlerklasse II, Panel-Technologie: TN
Kontrastverhältnis 400:1 (typisch)
Betrachtungswinkel vertikal 110°, horizontal 130° (typisch)
Reaktionszeit Rise Time: 13 ms, Fall Time: 27 ms (typisch)
Helligkeit 250 cd/m
Eingangssignal Video: 15 pin mini D-SUB Anschluss
Bildschirmfarben 16,7 Mio. Farben
Synchronisierung 30 – 60 kHz horizontal, 50 – 75 Hz vertikal
Videobandbreite 40 MHz
Ergonom. Auflösung 1024 × 768 (60 Hz)
Audio Verstärker: 2 W bei 8 Ohm / 1–15 kHz
Lautsprecher: 1 W Dauerbelastung, 2 W Spitzenleistung
Netzanschluss 100 – 240 V AC, 50/60 Hz
Leistungsaufnahme ON-Status: max. 35 W (mit Lautsprechern); Farbe der Betriebsanzeige: grün
SLEEP-Status: < 2 W; Farbe der Betriebsanzeige: orange
Stromsparfunktionen nach EPA
Abmessungen/Gewicht Breite 370 mm, Höhe 360,5 mm, Tiefe 113 mm (netto), 3,2 kg (netto)
Umgebungsbedingungen Betrieb: 0 – +40 °C, r. L. 10–90 % (nicht kondensierend)
Lagerung: –20 – +60 °C, r. L. 10–90 % (nicht kondensierend)
2
(typisch)
8 - Belinea 10 15 36
Page 11
ENGLISH
INTRODUCTION
This manual will familiarize you with the installation and
use of your Belinea Monitor. Please take the time to look
through these instructions even if you are familiar with
monitors.
We have taken all possible care to ensure that this manual
contains correct, accurate information. However, the
manufacturer cannot assume liability for any possible
errors. In addition, the manufacturer cannot guarantee that
the hardware will meet the purpose you require. We would
appreciate reports of any errors, suggestions or criticism.
© Copyright 2003
MAXDATA Systeme GmbH
45768 Marl, Germany
www.maxdata.com
All rights reserved. No part of this manual may be reproduced,
processed or distributed in any form (print, photocopy, microfilm
or any other process) or processed by an electronic system
without prior written permission from the manufacturer.
We reserve the right to make changes according to technical
progress. Belinea is an internationally registered trademark.
Other brand names may be registered trademarks and must be
treated as such.
TABLE OF CONTENTS
INTRODUCTION ....................................................... 9
IMPORTANT INFORMATION ...................................10
CARING FOR YOUR LCD MONITOR ...................... 10
WALL MOUNTING .................................................... 10
UNPACKING............................................................. 11
CONNECTING .......................................................... 11
STARTUP.................................................................. 11
CONFIGURATION .................................................... 12
BASIC SETUP ..........................................................12
IMAGE SETTINGS USING THE OSD MENU ........... 12
OSD MENU FUNCTIONS ......................................... 13
TROUBLESHOOTING .............................................. 14
TECHNICAL SPECIFICATIONS ............................... 14
Important Safety Instructions
Some Belinea monitor models come with 2 power cords.
Please ensure you use the UK plug (3 pin) in the UK and
not the European plug (2 pin).
Do not place the monitor in very hot or cold, nor damp or
dusty surroundings. Do not put vases etc. on the monitor,
water may cause short circuits. Do not block or cover the
ventilating openings. All products that produce magnetic
fields, i.e. laser printers, loud-speakers etc., must not be
placed close to the monitor. Do not install this monitor in
areas where too much light or sunshine might directly hit
the screen, otherwise the brightness of the picture will be
poor due to reflections. Refer all servicing and maintenance
to authorised service personnel only!
CAUTION
Do not remove the cover!
Serious electrical shock hazards exist inside this
monitor.
NOTE
Removal of cover invalidates your warranty.
Guide to symbols
The symbols below are used in this manual to indicate
where there is risk of injury or damaging devices or to
indicate especially useful information:
DANGER! Indicates risk of injury. When not
following instructions, severe injury or death may
result.
ATTENTION! Indicates possible damage to
devices. When not following instructions,
devices may be heavily damaged.
IMPORTANT! Indicates hints on operation and
other useful information.
We are all responsible for the environment: this manual was printed from front to back on paper
that was produced without chlorine.
Operating Instructions - 9
Page 12
ENGLISH
IMPORTANT INFORMATION
Note on monitor placement
• The setup location must not be extremely hot, cold,
humid or dusty. Heat and cold can impair the
functionality of the monitor. Humidity and dust can
cause the monitor to fail.
• Don’t place the monitor near heaters such as
radiators or the like. Don’t expose the monitor to
mechanical vibrations or jarring.
• Position the monitor so that no direct light or sun
strikes the screen, which could cause reflections
that reduce the quality of the image.
Notes on power connection
Only use the power cord designated for use in
your country.
The wall outlet should be within easy reach. Pulling
the power plug is the only way to disconnect the
monitor from the power source.
• This monitor is ENERGY STAR
MAXDATA is an ENERGY STAR® partner and
guarantees that this device complies with the
ENERGY STAR® guidelines for optimizing power
consumption.
Safety instructions for operation
The power cord must not be damaged. Do not
place any objects on the power cord and make
sure it does not have any knots. To unplug the
cord, always pull on the plug and not on the cable
itself.
®
-compatible.
• Avoid covering the ventilation slots. Air circulation is
necessary to prevent the monitor from overheating.
If the air circulation is restricted it could cause fire or
damage the monitor.
• Do not use any solvents to clean the monitor, as
the housing could be damaged. For more
information about cleaning the monitor, please see
“Caring for Your Monitor”.
Never open the monitor housing yourself. There
is a danger of electric shock and other hazards.
The monitor may only be opened and serviced by
qualified professionals.
Note on resolution
All resolutions provided by the graphics card that
deviate form the physical resolution of the panel
are adjusted by interpolation. This can impair the
image quality.
Notes on ergonomics
In order to relieve your eyes, neck and shoulder
muscles when looking at the screen, we
recommend that you maintain a distance of 50 to
75 cm between the monitor and your eyes. In
addition, you can relax your eyes by regularly
focusing on an object at a distance of about 6 m.
To achieve an ergonomic sitting position, your
elbows, pelvis, knees and ankles should form a
right angle.
CARING FOR YOUR LCD MONITOR
• First, unplug the power cord from the wall socket.
• If the LCD screen is extremely dirty, clean it with a
moist cloth. Use only warm water and then wipe the
monitor dry. Solvents or harsh cleaners can damage
the housing. Clean the display surface only with a
soft cloth, otherwise you may damage the display’s
coating.
• If the monitor is only slightly dirty, clean it using a soft,
dry and antistatic cloth.
• The LCD monitor’s screen surface is very sensitive.
Please avoid any contact with the surface (finger,
pencil etc.) and be especially cautious during
transportation since jolts and shocks can cause the
screen to become scratched (always use the original
packaging).
WALL MOUNTING
The Belinea-monitor is shipped with the standard desktop configuration. However, you can optionally mount the device on a
wall or on a monitor swivel arm (optional accessory). Please follow the corresponding instructions
(4-hole assembly with a spacing of 3 × 3 inches (75 ×75 mm) according to the international VESA FPMPMI standard).
10 - Belinea 10 15 36
Page 13
UNPACKING
ENGLISH
Carefully lift the monitor out of the packaging and make
sure that all components are included (see fig. 1).
Save the original box and packing material in case you
have to ship or transport the monitor.
To set up the monitor, swivel the monitor base towards
the front.
CONNECTING
➧ To connect the monitor to your PC ........................
1. Make sure that the PC and monitor are unplugged.
2. Connect the 15-pin signal cable to the monitor and
the PC (see figure 2).
Signal cable
Power cord
Audio cable
VGA cable
Figure 1. Monitor with swivel base
➧ To connect the monitor to the power source ........
1. Connect the separate power cable (
monitor and a grounded outlet.
in fig. 3) to the
c
Figure 2. Connecting the monitor to the PC
STARTUP
1. First start your PC and then turn on your Belinea
monitor using the power switch (c in fig. 4). The status
indicator (d in fig. 4) should light up green.
2. Adjust the image to meet your requirements (see the
following sections “Basic Setup” and “Image settings
using the OSD menu”).
Figure 3. Connecting the monitor to the power source
➧ Connecting the audio cable.....................................
If your computer is equipped with an audio output port,
then connect one end of the sound cable to the audio
input connector of the monitor (
end to the Line-Out connector of the computer.
3. If there is no image displayed on the monitor, consult
the section “Troubleshooting”.
in fig. 3) and the other
d
Operating Instructions - 11
Page 14
ENGLISH
CONFIGURATION
➧ Monitor setup under Windows 9x/ME/2000 and
XP:
If using the monitor under Windows 9x/ME/2000 or XP, we
strongly recommend installing the Belinea configuration
file. You can obtain this file from your Belinea dealer or
download it from the MAXDATA FTP server at
ftp.maxdata.com.
Here, click the “Belinea_Treiber_Driver” directory and
download the Belinea.inf and README_Berlinea.TXT
files. Follow the installation instructions in the
README_Belinea.TXT file.
BASIC SETUP
➧ Automatic Image Adjustment...................................
You can adjust the image settings (such as brightness,
contrast, image position, phase etc) manually or by using
the LCD monitor’s automatic image adjustment feature.
This will adjust the image parameters to their optimal
settings for the current graphics mode. Press
fig. 4) to launch the automatic adjustment. The process
will take a short while until completed.
(e in
➧➧
➧ Monitor setup under Windows NT 4.0:
➧➧
Under Windows NT 4.0 no separate setup file is required.
Select the vertical frequency and the number of colors
directly from within the “Settings”, “Control Panel”,
“Display”, “Settings” menu.
➧ Shortcut for adjusting contrast and brightess ......
You can adjust contrast and brightness directly by
pressing the
the OSD menu is not displayed. Press the
increase the contrast/brightness or
or
buttons (
and f in fig. 4) while
g
to decrease it.
button to
IMAGE SETTINGS USING THE OSD MENU
The OSD menu is a window on your screen that allows
you to view and change display settings. To change an
OSD setting:
Figure 4. Monitor features
1. Press the
menu on the screen.
2. There are a total of 9 OSD submenus divided by
categories. Select the desired submenu by pressing
the OSD button or (see section “OSD Menu
Functions”).
3. Press the
selected function or associated submenu.
4. If you selected a submenu, now select the subfunction
you want using the or OSD buttons, then press
the
5. Set the desired value using the OSD button or .
6. Press the
2-5 to make further adjustments as needed.
7. The OSD menu automatically disappears if no changes
are made for more than 15 seconds (default setting).
The current settings will be saved. You can close it
manually by selecting the Exit option.
button (h in fig. 4) to display the OSD
(e in fig. 4) OSD button to activate the
button.
button to save the setting. Repeat steps
12 - Belinea 10 15 36
Page 15
OSD MENU FUNCTIONS
ENGLISH
AUTO ADJUST
Automatically selects the optimal settings for image
parameters (brightness, contrast, image position, phase
etc).
CONTRAST/BRIGHTNESS
Adjusts screen contrast and brightness. Use the
button to switch between the two functions.
COLOR ADJUST
This menu lets you select a preset color temperature
(9300°K or 6500°K) by pressing the or OSD buttons.
Changes to the color temperature take immediate effect
on screen. If you wish to set individual color values, select
the “User Settings” option. Then press the
select the red, green and blue settings and set the desired
value using the or OSD buttons. When you are
happy with the color settings, press the
twice to return to the OSD main menu.
button to
OSD button
INFORMATION
Displays the current screen resolution together with
horizontal and vertical frequency (no settings possible)
as well as the model and serial numbers.
SETUP MENU
Language Select: OSD menu language
selection: English, French, Italian, German,
Spanish, Finnish, Japanese, Chinese traditional
and Chinese simplified.
Resolution Notifier: Activate/deactivate.
OSD Position: Adjusts the horizontal and
vertical position of the OSD menu. Use the
button to switch between the two functions.
OSD Timeout: Determines how long (in seconds)
the OSD menu waits before closing automatically
after no action has been performed.
MEMORY RECALL
Restores factory display settings.
AUDIOMENU
Opens the menuitems Volume and Mute On/Off. Use
the (
functions.
in fig. 4) button to switch between the two
e
Volume:
output volume.
Adjusts the monitor loudspeaker
IMAGE ADJUST
H./V. Position: Controls the horizontal and vertical
position.
H. Size: Controls the horizontal image size.
Fine Tune: Controls image fine adjustment.
Sharpness: Controls image sharpness (only for
resolutions less than 1024 × 768 pixels).
Mute On/Off: You can mute sound output or
switch the sound back on.
Operating Instructions - 13
Page 16
ENGLISH
TROUBLESHOOTING
Blank Screen
Power indicator is off
- Make sure the power cable and the power adapter are connected properly (see section “Connecting”).
- Make sure that the monitor was turned on using the power switch (see section “Startup”).
Power indicator lights orange
- Perhaps a power saving mode is active?
Power indicator lights green
- A screen saver may have activated automatically after a certain period of inactivity. Press any key on your
keyboard or move the mouse.
“No Signal” message
- Is the signal cable connected to the monitor and the PC’s graphics port (see section “Connecting”)?
- Is the PC turned on (see your PC’s documentation)?
Display Problems
Image is displaced to the left/right or to the top/bottom
- If the image appears normal but off-center, you can adjust it using the OSD functions. For further information, see
chapter “Basic Setup”, section “Automatic Image Adjustment” or chapter “OSD Menu Functions”, section “Image
Adjust”.
Image flickers or is shaky
- Perhaps setup file chosen for the monitor is incorrect. For information on monitor setup under Windows 95/98/ME/
2000/NT/XP consult the “Configuration” section.
Image is blurred
- Check brightness and contrast settings (see chapter “OSD Menu Functions”, section “Contrast/Brightness").
- Check the image noise and sharpness setting (see “Fine Tuning” and “Sharpness” functions in the “OSD Menu
Functions” section).
Color problems
- If the colors are off (e.g. white is not really displayed as white etc), you should adjust the color temperature (see
“Color Adjust” function in section “OSD Menu Functions”).
TECHNICAL SPECIFICATIONS
LCD panel 15 inch diagonal size (38,1 cm visible), low radiation according to TCO 99, certified to
Contrast ratio 400:1 (typical)
Viewing angle vertical 110°, horizontal 130° (typical)
Response time Rise time: 13 ms, Fall time: 27 ms (typical)
Brightness 250 cd/m
Input signal Video: 15 pin mini D-SUB Connect
Display colors 16.7 mill. colors
Synchronization 30 – 60 kHz horizontal, 50 – 75 Hz vertical
Video band width 40 MHz
Ergonomic resolution 1024 × 768 (60 Hz)
Audio Amplifier: 2 Watt at 8 Ohms / 1 – 15 kHz
Power connection Input: 100 – 240 V AC, 50/60 Hz
Power consumption ON status: max. 35 W; color of the status LED: green
Dimensions / weight Width: 370 mm, height: 360.5 mm, depth: 113 mm (net), 3.2 kg (net)
Operating environment Operation: 0 – +40 °C, humidity: 10 – 90 % (without condensation)
ISO 13406-2, pixel fault class II, MVA panel technology
2
(typical)
Loudspeaker: 1 Watt continuous load, 2 Watts peak power
SLEEP status: < 2 W; color of the status LED: orange
Power saving functions EPA certified
Storage: -20 – +60 °C, humidity: 10 – 90 % (without condensation)
14 - Belinea 10 15 36
Page 17
FRANÇAIS
INTRODUCTION
Ce manuel est destiné à vous familiariser avec
l’installation et l’utilisation de votre moniteur Belinea.
Veuillez prendre le temps de lire ces instructions, même
si vous êtes familier de l’usage des moniteurs en
informatique.
Le constructeur a fait tout son possible pour que ce
manuel ne contienne que des informations précises et
correctes, mais il ne saurait être tenu responsable des
possibles erreurs. En outre, le constructeur ne peut
garantir que ce matériel est adapté à l’usage que vous
souhaitez en faire. Nous vous remercions par avance
pour toute remarque d’erreur, suggestion ou critique.
© Copyright 2003
MAXDATA Systeme GmbH
45768 Marl, Allemagne
www.maxdata.com
Tous droits réservés. Aucune partie de ce manuel ne peut être
reproduite, adaptée ou distribuée sous quelque forme que ce
soit (imprimerie, photocopie, microfilm ou tout autre procédé)
ou traités sous forme électronique sans l’autorisation écrite
préalable du fabricant.
Nous nous réservons le droit d’apporter des modifications
motivées par le progrès technique. Belinea est une marque
internationalement déposée. Les autres marques et noms de
produits mentionnés dans ce document peuvent être des
marques commerciales ou des marques déposées et sont à
considérer comme telles.
TABLE DES MATIÈRES
INTRODUCTION ..................................................... 21
INFORMATIONS IMPORTANTES .......................... 22
ENTRETIEN DE VOTRE MONITEUR LCD ............ 22
MONTAGE MURAL ................................................. 22
DÉBALLAGE............................................................ 23
RACCORDEMENT .................................................. 23
MISE EN ROUTE .................................................... 23
CONFIGURATION................................................... 24
CONFIGURATION DE BASE .................................. 24
RÉGLAGE DE L’IMAGE DANS LE MENU OSD..... 24
FONCTIONS DU MENU OSD ................................. 25
RÉSOLUTION DES PROBLÈMES ......................... 26
SPÉCIFICATIONS TECHNIQUES .......................... 26
Guide des symboles
Les symboles illustrés ci-dessous sont utilisés dans ce
manuel pour indiquer un risque de se blesser ou
d’endommager les périphériques, ou encore pour
signaler une information particulièrement utile:
DANGER! Indique un risque de blessure. Si
vous ne respectez pas les instructions, vous
risquez un accident grave ou potentiellement
mortel.
ATTENTION! Indique un risque d’endommager
les périphériques. Si vous ne respectez pas
les instructions, les périphériques peuvent être
endommagés.
IMPORTANT! Indique un conseil d’utilisation
ou autre information utile.
Nous somme tous responsables de l’environnement: ce manuel a été entièrement imprimé
sur du papier exempt de chlore.
Mode d'emploi - 15
Page 18
FRANÇAIS
INFORMATIONS IMPORTANTES
Note sur la mise en place du moniteur
• L’emplacement choisi pour l’installation ne doit être
ni trop chaud, ni trop froid, ni humide ou
poussiéreux. La chaleur et le froid peuvent altérer
les fonctionnalités du moniteur. L’humidité et la
poussière peuvent le mettre hors service.
• Ne placez pas le moniteur à proximité d’une
source de chauffage, par exemple un radiateur.
N’exposez pas le moniteur à des vibrations
mécaniques ou à des secousses.
• Positionnez le moniteur de façon à protéger
l’écran de la lumière directe ou du soleil: la
lumière directe peut provoquer des réflexions
nuisibles à la qualité de l’image.
Notes sur le raccordement à l’alimentation
électrique
N’utilisez que le type de cordon secteur destiné
à être utilisé dans votre pays.
La prise d’alimentation murale doit être aisément
accessible. La seule façon de débrancher le
moniteur de la source d’alimentation électrique
consiste à débrancher le cordon secteur.
• Ce moniteur est compatible ENERGY STAR
MAXDATA est partenaire du programme
ENERGY STAR
conforme aux recommandations ENERGY
®
pour l’optimisation de la consommation
STAR
électrique.
Précautions d’emploi
Le câble d’alimentation secteur ne doit pas être
endommagé. Ne placez aucun objet sur ce câble,
et évitez qu’il ne s’emmêle. Pour débrancher ce
cordon, tirez toujours sur la prise, et non sur le
câble lui-même. Un câble électrique endommagé
pourrait provoquer un incendie ou une
électrocution.
®
et garantit que cet appareil est
• Évitez de recouvrir les orifices de ventilation.
Une circulation d’air constante est nécessaire
pour empêcher le moniteur de trop chauffer. Si
l’air ne peut plus circuler, le moniteur peut être
gravement endommagé.
• N’utilisez pas de solvants pour nettoyer le
moniteur, cela pourrait endommager le boîtier.
Pour plus d’informations sur le nettoyage du
moniteur, consultez le paragraphe « Entretien
de votre moniteur ».
N’ouvrez jamais vous-même le moniteur, vous
pourriez être électrocuté. Ce moniteur ne doit
être ouvert et réparé que par des professionnels
qualifiés.
Remarque sur la résolution
Toutes les résolutions défléchissantes, obtenues
par les cartes graphiques, constituent la résolution
physique de l’écran et s’ajustent par interpolation.
La qualité de l’image peut en être affectée.
Remarques sur l’ergonomie
Pour soulager vos yeux, les muscles de la nuque
et des épaules, nous vous recommandons de
®
.
maintenir une distance de 50 à 75 cm entre le
moniteur et vos yeux. De plus, vous pouvez
reposer vos yeux en fixant régulièrement un objet
situé à une distance d’environ 6 m. Pour adopter
une position assise ergonomique, vos coudes,
votre bassin, vos genoux et vos chevilles doivent
former un angle droit.
ENTRETIEN DE VOTRE MONITEUR LCD
• Commencez toujours par débrancher le câble
d’alimentation de la prise électrique.
• Si le moniteur est extrêmement sale, utilisez un
chiffon humidifié à l’eau chaude, et essuyez ensuite
le moniteur LCD. Les solvants et autres produits
nettoyants pourraient endommager le boîtier. Ne
nettoyez la surface d’affichage qu’à l’aide d’un tissu
doux et non pelucheux, faute de quoi vous pourriez
endommager le revêtement de l’écran.
• Si le moniteur LCD est peu sale, nettoyez-le à l’aide
d’un chiffon antistatique sec et non pelucheux.
• La surface de l’écran du moniteur LCD est très fragile.
Veillez à éviter tout contact avec cette surface (doigt,
crayon, etc.), et soyez tout particulièrement prudent
durant un transport, car les heurts et les chocs peuvent
provoquer l’apparition de rayures sur l’écran (utilisez
toujours l’emballage d’origine).
MONTAGE MURAL
Le moniteur Belinea est expédié en configuration standard de bureau. Toutefois, vous pouvez le fixer sur un mur ou
sur un bras pivotant pour moniteur avec un accessoire en option. Respectez les instructions de fixation du standard
international VESA FPMPMI (plaquette comportant quatre perforations de 75 × 75 mm).
16 - Belinea 10 15 36
Page 19
DÉBALLAGE
Soulevez avec douceur le moniteur de son emballage,
et vérifiez que tous les accessoires sont présents (voir
figure 1).
Conservez le carton original et les matériaux
d’emballage, au cas où vous devriez expédier ou
transporter le moniteur.
Pour installer le moniteur, faites pivoter le pied du
moniteur vers l’avant.
RACCORDEMENT
FRANÇAIS
Cordon
d’alimentation
Câble audio
Câble VGA
Figure 1. Moniteur avec base pivotante
➧ Pour raccorder le moniteur à votre PC ................
1. Vérifiez que le PC et le moniteur sont débranchés.
2. Connectez le câble à 15 broches du signal vidéo à
au moniteur et au PC (voir figure 2).
Câble de signal
Figure 2. Raccordement du moniteur au PC
➧ Pour raccorder le moniteur à la source
d’alimentation électrique ...........................................
1. Connectez le câble d’alimentation électrique (
la fig. 3) au moniteur d’une part, et à une prise
électrique murale avec mise à la terre d’autre part.
Figure 3. Raccordement du moniteur à la source d’alimentation
➧ Raccordement du câble du signal audio .............
Si votre ordinateur est équipé d’une sortie son, connectez
une extrémité du câble son à l’entrée audio du moniteur
à la fig. 3) et l’autre extrémité au connecteur de sortie
(
d
audio (« Line-Out ») de l’ordinateur.
électrique
c
à
MISE EN ROUTE
1. Mettez tout d’abord votre PC en marche, puis allumez
votre moniteur Belinea à l’aide du connecteur de mise
sous tension (
fig. 4) doit s’allumer en vert.
2. Ajustez l’image selon vos besoins (voir ci-dessous
les sections « Configuration de Base » et « Réglage
de l’image dans le menu OSD »).
à la fig. 4). L’indicateur d’état (d à la
c
3. Si aucune image n’apparaît sur le moniteur,
consultez la section « Résolution des problèmes ».
Mode d'emploi - 17
Page 20
FRANÇAIS
CONFIGURATION
➧➧
➧ Installation du moniteur sous Windows 9x, ME
➧➧
2000 et XP :
Pour utiliser le moniteur avec Windows 9x/ME/2000 ou
XP, il est fortement recommandé d’installer le fichier de
configuration de Belinea. Vous pouvez l’obtenir de votre
revendeur Belinea ou le télécharger sur le site FTP de
MAXDATA à l’adresse ftp.maxdata.com.
Cliquez sur le répertoire « Belinea_Treiber_Driver » et
téléchargez les fichiers Belinea.inf et
README_Berlinea.TXT. Suivez les instructions
d’installation du fichier README_Belinea.TXT.
CONFIGURATION DE BASE
➧ Réglage automatique de l’image ..........................
Vous pouvez ajuster les paramètres de l’image
(luminosité, contraste, position de l’image, phase, etc)
manuellement ou à l’aide des fonctionnalités de réglage
automatique de l’image. Ces fonctions règlent les
paramètres généraux de l’image à leurs valeurs optimales
en fonction du mode d’affichage an cours. Appuyez sur
cette touche
automatique. Ce processus dure quelques instants.
(e à la fig. 4) pour exécuter un réglage
➧➧
➧ Installation du moniteur sous Windows 4.0:
➧➧
Sous Windows NT 4.0, il n’est pas nécessaire d’utiliser
un fichier d’installation séparé. Sélectionnez la fréquence
verticale et le nombre de couleurs d’affichage, en cliquant
tour à tour sur le menu « Paramètres », « Panneau de
configuration », « Affichage », « Paramètres ».
➧ Raccourci pour le réglage du contraste et de la
luminosité....................................................................
Vous pouvez régler directement le contraste et la
luminosité en appuyant sur les touches
en fig. 4) pendant que le menu OSD est fermé.
f
Appuyez sur la touche
ou la luminosité, et sur la touche
pour augmenter le contraste
pour la réduire.
ou
(
et
g
RÉGLAGE DE L’IMAGE DANS LE MENU OSD
Le menu OSD est une fenêtre qui apparaît sur votre
écran pour vous permettre de vérifier et modifier les
paramètres d’affichage. Pour modifier un paramètre
avec l’OSD:
Figure 4. Contrôles de la face avant
1. Appuyez sur la touche
le menu OSD à l’écran.
2. Il existe 9 sous-menus différents au sein de l’OSD. Ils
sont organisés par catégories. Sélectionnez le sousmenu désiré en appuyant sur le bouton de l’OSD ou
(voir à la section suivante « Fonctions du menu
OSD »).
3. Appuyez sur le bouton
fonction ou le sous-menu.
4. Dans le cas d’un sous-menu, choisissez ensuite la
sous-fonction désirée à l’aide de la touches ou
de l’OSD, puis appuyez sur le bouton
5. Sélectionnez le réglage désiré à l’aide des boutons
ou du menu OSD.
6. Appuyez sur la touche
Si nécessaire, répétez les étapes 2 à 5 pour procéder
à des réglages supplémentaires.
7. Le menu OSD disparaît automatiquement si aucune
modification n’est effectuée dans un délai de 15
secondes (durée par défaut). Les réglages courants
sont alors enregistrés. Vous pouvez aussi fermer
manuellement l’OSD en choisissant l’option de Exit.
(h à la fig. 4) pour afficher
de l’OSD pour activer la
.
pour enregistrer les réglages.
18 - Belinea 10 15 36
Page 21
FONCTIONS DU MENU OSD
FRANÇAIS
AUTO ADJUST
Sélectionne automatiquement les réglages optimaux
pour les paramètres de l’image (luminosité, contraste,
position de l’image, phase, etc).
CONTRAST/BRIGHTNESS
Réglage du contraste et de la luminosité. Appuyez
sur la touche
fonctions.
pour basculer entre les deux
COLOR ADJUST
Ce menu permet de choisir une température de couleur
fixe (9300°K ou 6500°K) en appuyant sur la touche ou
de l’OSD. Les modifications de température de couleur
prennent effet immédiatement. Pour régler les couleurs
individuellement, choisissez l’option « Paramètres
utilisateur ». Appuyez ensuite sur la touche
sélectionner les canaux rouge, vert et bleu, et réglez à la
valeur désirée à l’aide des boutons ou de l’OSD.
Lorsque les réglages vous conviennent, appuyez sur la
touche
menu principal.
de l’OSD à deux reprises pour revenir dans le
pour
INFORMATION
Affiche la résolution courante, la fréquence
horizontale et verticale (aucune modification
possible), ainsi que le modèle et le numéro de série.
IMAGE ADJUST
H./V. Position: Contrôle de la position horizontale
et verticale.
H. Size: Permet de régler la taille horizontale
(amplitude) de l’image.
SETUP MENU
Language Select: Choix de la langue de
l’OSD : anglais, français, italien, allemand,
espagnol, finnois, japonais, chinois traditionnel
et chinois simplifié.
Resolution Notifier: Activation /désactivation.
OSD Position: Permet de choisir la position
horizontale et verticale du menu OSD.
Appuyez sur la touche
les deux fonctions.
OSD Timeout: Permet de déterminer la durée
d’attente (en secondes) à partir de laquelle le
menu OSD se fermera automatiquement si
aucune action n’a été effectuée.
pour basculer entre
MEMORY RECALL
Permet de rappeler les réglages définis en usine
pour tous les paramètres de l’image.
AUDIOMENU
Ouvre les éléments Volume et Mute On/Off (Muet)
du menu. Utilisez le bouton
pour alterner entre les deux fonctions.
Volume:
moniteur
Mute On/Off:
réactiver.
règle le volume du haut-parleur du
Vous pouvez couper le son et le
(e sur l’illustration 4)
Fine Tune: Réglage fin de l’image.
Sharpness: Contrôle de la netteté d’image (pour
les résolutions inférieures à 1024 ×768 pixels).
Mode d'emploi - 19
Page 22
FRANÇAIS
RÉSOLUTION DES PROBLÈMES
Écran noir
L’indicateur de mise sous tension est éteint
- Assurez-vous que l’alimentation secteur et son câble sont connectés correctement (voir la section
« Raccordement »).
- Vérifiez que le moniteur a été allumé à l’aide du bouton de mise sous tension (voir la section « Mise en route »).
L’indicateur de mise sous tension est allumé en orange
- Le PC est-il lui-même sous tension?
L’indicateur de mise sous tension est allumé en vert
- Un programme d’écran de veille a peut-être été activé automatiquement après une certaine période d’inactivité.
Appuyez sur une touche du clavier de l’ordinateur, ou déplacez la souris.
Message « No Signal »
- Le câble du signal vidéo est-il correctement connecté au moniteur et au connecteur VGA du PC (voir la section
« Raccordement »)?
- Le PC est-il lui-même sous tension (voir sa documentation)?
Problèmes d’affichage
L’image est décalée vers la gauche ou la droite, vers le haut ou vers le bas.
- Si l’image est affichée normalement mais n’est pas centrée correctement, vous pouvez ajuster sa position à l’aide
des fonctions de l’OSD. Consultez le chapitre « Configuration de base », section « Réglage automatique de
l’image », ou le chapitre « Fonctions du menu OSD », section « Image Adjust », pour plus d’informations.
L’image scintille ou est instable
- Le fichier de configuration choisi pour le moniteur n’est peut-être pas le bon. Pour toutes informations sur la
configuration du moniteur sous Windows 95/98/ME/2000/NT/XP, consultez la section « Configuration ».
L’image est floue
- Vérifiez les réglages de luminosité et de contraste (consultez le chapitre « Fonctions du menu OSD », à la
section « Contrast / Brightness » .
- Vérifiez la définition et le souffle de l’image (voir les fonctions « Fine Tuning » et « Sharpness » dans la section
« Fonctions du menu OSD »).
Problèmes de couleur
- Si les couleurs sont impures (par exemple, le blanc n’apparaît pas réellement blanc), réglez la température de
couleur (consultez le chapitre « Fonctions du menu OSD », à la section « Color Adjust»).
SPÉCIFICATIONS TECHNIQUES
Tablette de projection Dimension diagonale 15 pouces (38,1 cm visible), rayonnement faible conformément à
TCO 99, certifié ISO 13406-2, défaut pixel classe II, Technologie d’écran TN
Facteur de contraste 400:1 (standard)
Angle de vision vertical 110°, horizontal 130° (standard)
Temps de réponse Temps de montée : 13 ms, Temps de descente : 27 ms (standard)
2
Luminosité 250 cd/m
Signal d’entrée Vidéo: mini connecteur DVI-D à 15 broches
Couleurs de l’écran 16,7 mill. couleurs
Synchronisation 30 – 60 kHz horizontal, 50 – 75 Hz vertical
Bande passante vidéo 40 MHz
Résolution ergonomique 1024 × 768 (60 Hz)
Audio Amplificateur : 2 Watt à 8 Ohms / 1 – 15 kHz
Haut-parleur: 1 Watt charge continue, 2 Watts puissance de pointe
Connexion d’alimentation Entrée : 100 – 240 V AC, 50/60 Hz
Consommation d’énergie MARCHE : max. 60 W; couleur du voyant d’état : vert
VEILLE : < 2 W; couleur du voyant d’état : orange
Fonctions écoénergie certifiées EPA
Dimensions / poids Largeur : 370 mm, hauteur : 360,5 mm, profondeur : 113 mm (net), 3,2 kg (net)
Environnement Fonctionnement : 10 – +40 °C, humidité: 10 – 90 % (sans condensation)
d’exploitation Stockage : -20 – +60 °C, humidité: 10 – 90 % (sans condensation)
(standard)
20 - Belinea 10 15 36
Page 23
Congratulations!
You have just purchased a TCO99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your
purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics
products.
This product meets the requirements for the TCO99 scheme which provides for an international environmental and quality labelling of personal
computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska
Naturskyddsforeningen (The Swedish Society for Nature Conservation), Statens Energimyndighet (The Swedish National Energy Administration) and
SEMKO AB.
The requirements cover a wide range of issues: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and
electrical safety.
Why do we have environmentally labelled computers?
In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.
The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in
the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these
potentially damaging substances sooner or later enter nature.
There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal)
and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climateinfluencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby
consumes a lot of energy.
What does the environmenal labelling involve?
The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These
demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated
solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must
be adhered to in each country where the company implements its operational policy.
The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to
a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.
Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be
ordered from:
TCO Development - SE-114 94 Stockholm, Sweden - Fax: +46 8 782 92 07 - Email (Internet): development@tco.se
Current information regarding TCO99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/
Environmental requirements
Flame retardants
Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread
of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and
those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or
chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to
the bio-accumulative
*
processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development
may occur.
The relevant TCO99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically
bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.
Cadmium
Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous
system and is toxic in high doses. The relevant TCO99 requirement states that batteries, the colour-generating layers of display screens and the
**
electrical or electronics components must not contain any cadmium.
**
Mercury
Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO99
requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics
components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat
panel monitors as there today is no commercially available alternative. TCO aims on removing this exception when a mercury free alternative is
available.
CFCs (freons)
The relevant TCO99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs
(freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere,
causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.
**
Lead
Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead
poisoning. The relevant TCO´99 requirement permits the inclusion of lead since no replacement has yet been developed.
*
Bio-accumulative is defined as substances which accumulate within living organisms
**
Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.
Page 24
Art. No.: 11 15 04
Austria
MAXDATA Computer GmbH
Ignaz-Köck-Stra ße 9 • A-1210 Wien
Benelux
MAXDATA Benelux B.V.
Bredaseweg 113-115 • NL-4872 LA Etten-Leur
Germany
MAXDATA Com pu ter GmbH & Co. KG
Elbestraße 12-16 • D-45768 Marl
France
MAXDATA S.A.R.L.
1, rue du Gevaudan • SILIC 1726
F-91017 EVRY Cedex
Italy
MAXDATA Italia S.r.l.
Strada 1, Palazzo F1
I-20090 Milano Fiori, Assago (MI)
Poland
MAXDATA Sp. z o.o.
Ursyn—w Business Park
Ul. Puławska 303 • PL-02-785 Warszawa
Spain • Portugal
MAXDATA Iberia s.l.
C/Collado ventoso, s/n • Edi cio Prisma •
Portal 1 - B - Pta. 1a • E-28230 - Las Rozas
Switzerland
MAXDATA Computer AG
Haldenstrasse 5 • CH-6340 Baar
United Kingdom
MAXDATA UK Limited
The MAXDATA Centre • Downmill Road
Bracknell, Berkshire RG12 1QS • UK
www.maxdata.com
Loading...
