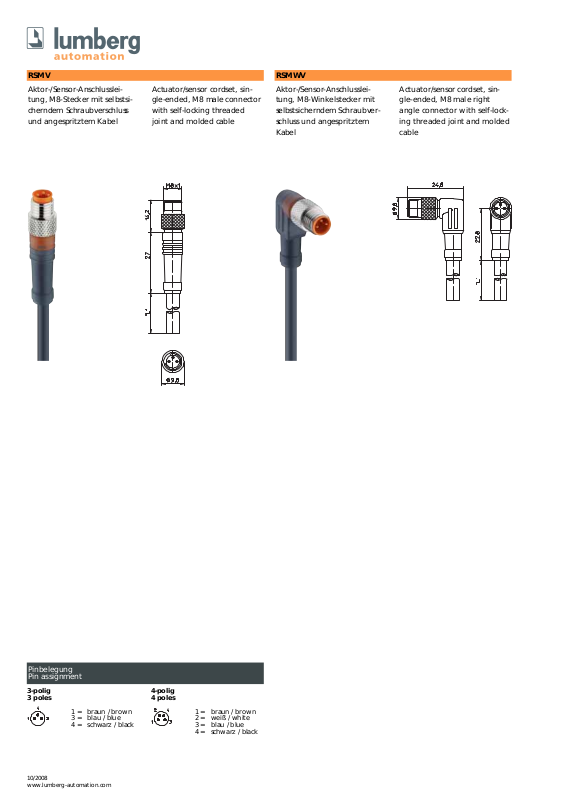

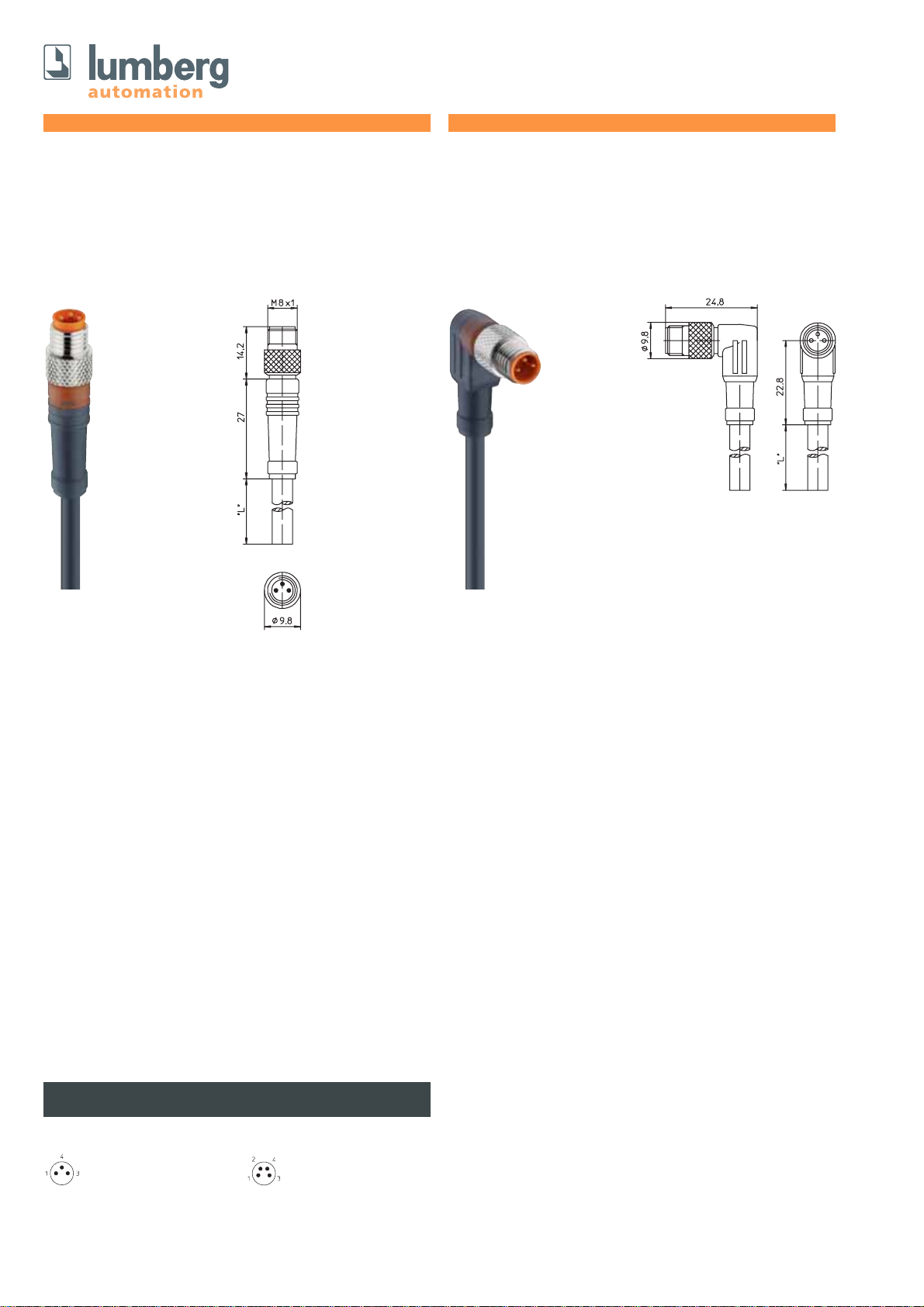

Page 1
10/2008
www.lumberg-automation.com
RSMV
Aktor-/Sensor-Anschlussleitung, M8-Stecker mit selbstsicherndem Schraubverschluss
und angespritztem Kabel
Actuator/sensor cordset, single-ended, M8 male connector
with self-locking threaded
joint and molded cable
1 = braun / brown
3 = blau / blue
4 = schwarz / black
Pinbelegung
Pin assignment
1 = braun / brown
2 = weiß / white
3 = blau / blue
4 = schwarz / black
3-polig 4-polig
3 poles 4 poles
RSMWV
Aktor-/Sensor-Anschlussleitung, M8-Winkelstecker mit
selbstsicherndem Schraubverschluss und angespritztem
Kabel
Actuator/sensor cordset, single-ended, M8 male right
angle con ne cto r w ith self-locking threaded joint and molded
cable
Page 2
Anschlussleitungen für Aktoren, Sensoren und Verteiler
Cordsets, single-ended, for actuators, sensors and distribution boxes
10/2008
www.lumberg-automation.com
Ein Einsatz der Produkte in aggressiven Medien
ist im Einzelfall zu überprüfen.
The application of these products in harsh environments should always be checked before use.
Technische Daten
Umgebungstemperatur -40°C / +90°C
Werkstoffe
Gehäuse / Griffkörper TPU
Kontaktträger PA / TPU
Kontakt CuZn, unternickelt und 0,8 µm
vergoldet
Gewindebuchse / Rändelschraube/-mutter / Sechskantschraube/-mutter / Hülse CuZn, vernickelt
Mechanische Daten
Schutzart IP 67
Nur im verschraubten Zustand
mit den dazugehörigen Gegen-
stücken.
Elektrische Daten
Durchgangswiderstand ≤ 5 mΩ
Nennstrom bei 40°C 4 A
Nennspannung 3-polig 60 V
4-polig 30 V
Bemessungsspannung 3-polig 63 V
4-polig 36 V
Prüfspannung 3-polig 1,5 kV eff. / 60 s
4-polig 0,8 kV eff. / 60 s
Isolationswiderstand > 10
9
Ω
Verschmutzungsgrad 3
Technical data
Operating temperature range -40°C / +90°C
Materials
Housing / Molded body TPU
Insert PA / TPU
Contact CuZn, pre-nickeled and
0.8 microns gold-plated
Receptacle shell / knurled screw/
nut / hexagon screw/nut / sleeve CuZn, nickel-plated
Mechanical data
Degree of protection IP 67
Only in locked position with
its proper counterparts.
Electrical data
Contact resistance ≤ 5 mΩ
Nominal current at 40°C 4 A
Nominal voltage 3 poles 60 V
4 poles 30 V
Rated voltage 3 poles 63 V
4 poles 36 V
Test voltage 3 poles 1.5 kV eff. / 60 s
4 poles 0.8 kV eff. / 60 s
Insulation resistance > 10
9
Ω
Pollution degree 3
RSMV 4-07/... M
RSMWV 3-06/... M
RSMWV 3-224/... M
RSMWV 4-07/... M
RSMWV 4-225/... MRSMV 4-225/... M
RSMV 3-224/... M
RSMV 3-06/... M
3
PUR
halogenfrei / halogen free
PVC
PVC
PUR
halogenfrei / halogen free
Standardlängen: 2 M / 5 M / 10 M Standard lengths: 2 M / 5 M / 10 M
Andere Kabellängen oder Leitungsaufbauten auf Anfrage. Other cable lengths or cable specifications on request.
4
Bestellbezeichnung
Designation
Polzahl
Poles
Mantel
Outer jacket
ULULUL
UL
