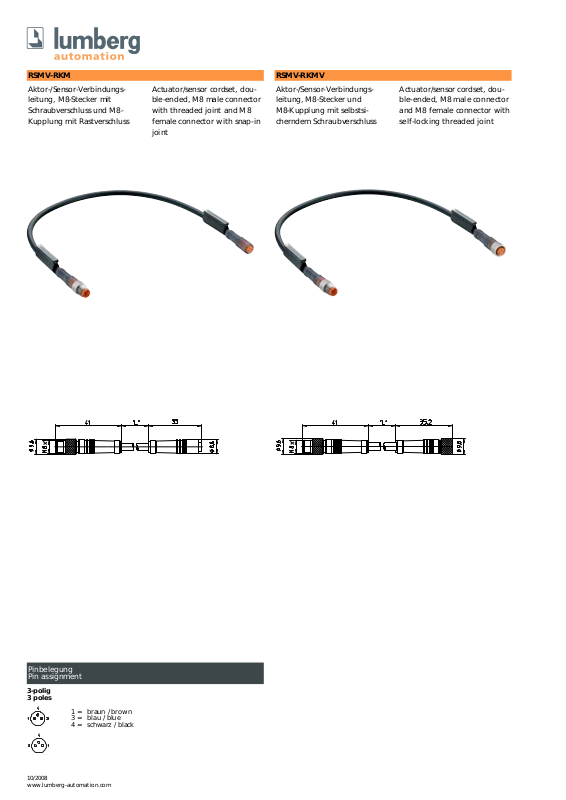

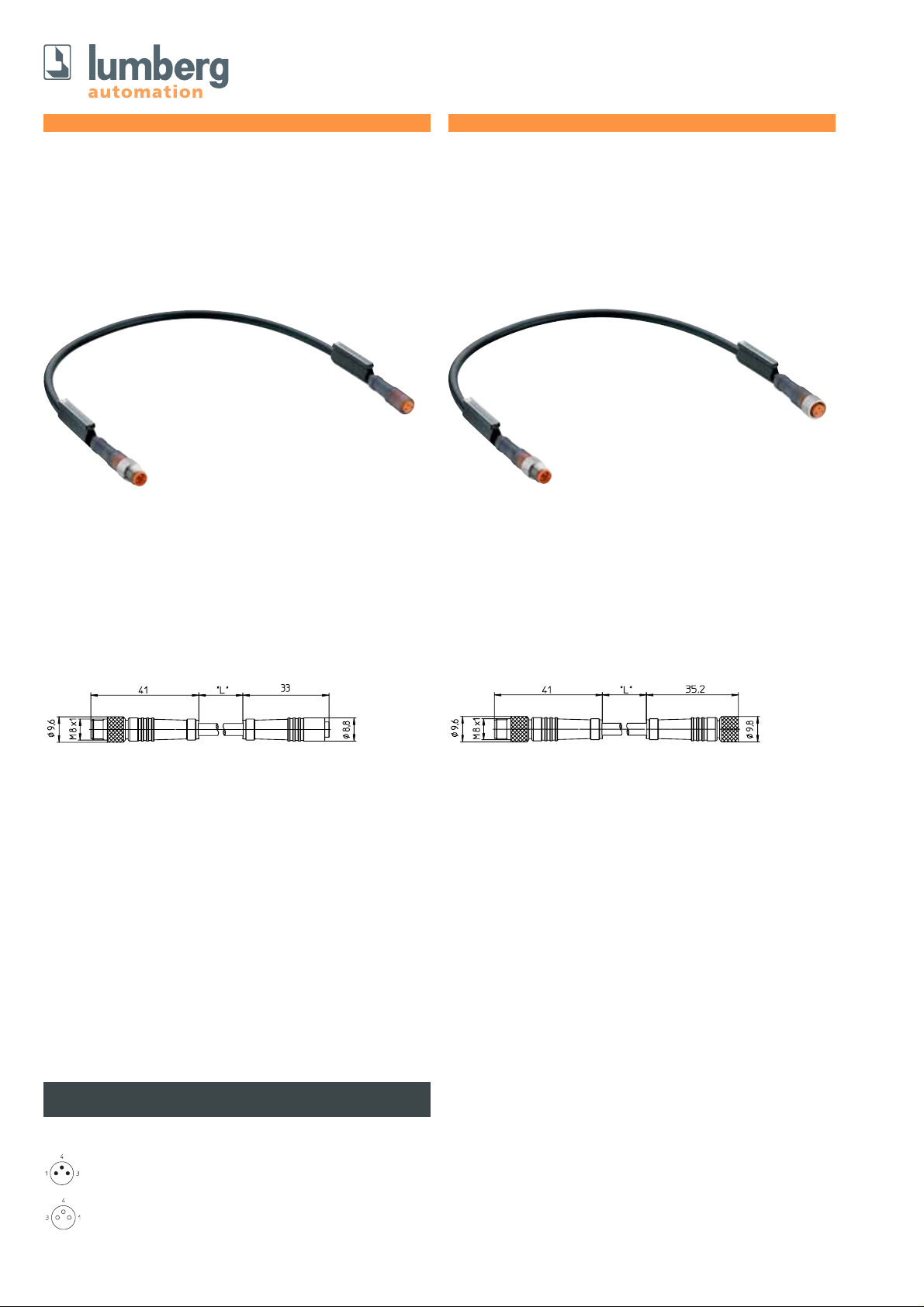

Page 1
10/2008
www.lumberg-automation.com
RSMV-RKM
Aktor-/Sensor-Verbindungsleitung, M8-Stecker mit
Schraubverschluss und M8Kupplung mit Rastverschluss
Actuator/sensor cordset, double-ended, M8 male connector
with threaded joint and M8
female connector with snap-in
joint
RSMV-RKMV
Aktor-/Sensor-Verbindungsleitung, M8-Stecker und
M8-Kupplung mit selbstsicherndem Schraubverschluss
Actuator/sensor cordset, double-ended, M8 male connector
and M8 female connector with
self-locking threaded joint
1 = braun / brown
3 = blau / blue
4 = schwarz / black
Pinbelegung
Pin assignment
3-polig
3 poles
Page 2
Verbindungsleitungen für Aktoren, Sensoren und Verteiler
Cordsets, double-ended, for actuators, sensors and distribution boxes
Ein Einsatz der Produkte in aggressiven Medien
ist im Einzelfall zu überprüfen.
The application of these products in harsh environments should always be checked before use.
Technische Daten
Umgebungstemperatur -40°C / +90°C
Werkstoffe
Gehäuse / Griffkörper TPU
Kontaktträger PA / TPU
Kontakt CuZn, unternickelt und 0,8 µm
vergoldet
Gewindebuchse / Rändelschraube/-mutter / Sechskantschraube/-mutter / Hülse CuZn, vernickelt (nur RSMV /
RKMV)
O-Ring FKM (nur RKMV)
Mechanische Daten
Schutzart RSMV / RKMV: IP 67
RKM: IP 65
Nur im gesteckten Zustand
mit den dazugehörigen Gegen-
stücken.
Elektrische Daten
Nennstrom bei 40°C 4 A
Nennspannung 60 V
Bemessungsspannung 63 V
Prüfspannung 1,5 kV eff. / 60 s
Isolationswiderstand > 10
9
Ω
Verschmutzungsgrad 3
Technical data
Operating temperature range -40°C / +90°C
Materials
Housing / Molded body TPU
Insert PA / TPU
Contact CuZn, pre-nickeled and
0.8 microns gold-plated
Receptacle shell / knurled screw/
nut / hexagon screw/nut / sleeve CuZn, nickel-plated (only RSMV /
RKMV)
O-ring FKM (only RKMV)
Mechanical data
Degree of protection RSMV / RKMV: IP 67
RKM: IP 65
Only in locked position with
its proper counterparts.
Electrical data
Nominal current at 40°C 4 A
Nominal voltage 60 V
Rated voltage 63 V
Test voltage 1.5 kV eff. / 60 s
Insulation resistance > 10
9
Ω
Pollution degree 3
10/2008
www.lumberg-automation.com
RSMV 3-RKMV 3-224/... M
RSMV 3-RKM 3-224/... M
3
PUR
halogenfrei / halogen free
PUR
halogenfrei / halogen free
Bestellbezeichnung
Designation
Polzahl
Poles
Mantel
Outer jacket
Standardlängen: 0,6 M / 1 M / 2 M Standard lengths: 0.6 M / 1 M / 2 M
Andere Kabellängen oder Leitungsaufbauten auf Anfrage. Other cable lengths or cable specifications on request.
UL
UL
