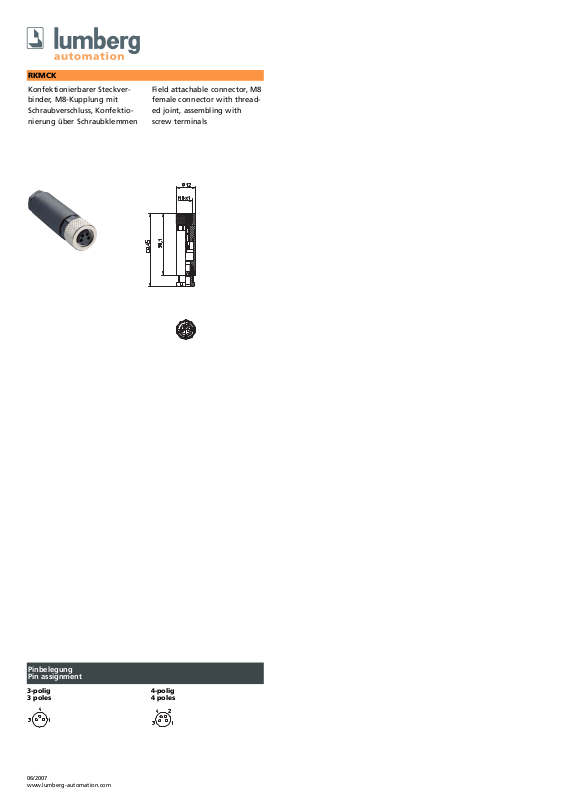

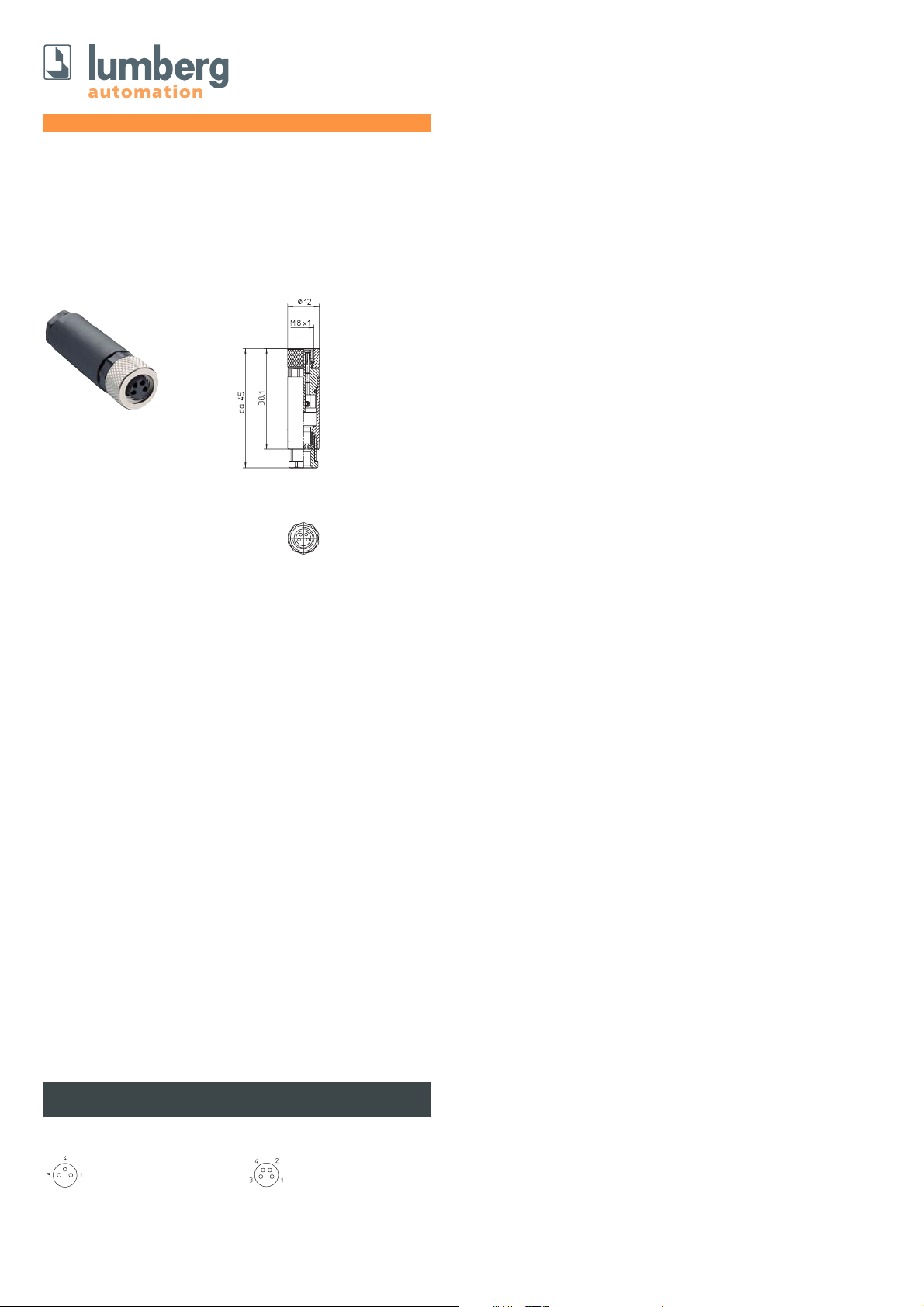

RKMCK
Konfektionierbarer Steckverbinder, M8-Kupplung mit
Schraubverschluss, Konfektionierung über Schraubklemmen
Field attachable connector, M8
female connector with threaded joint, assembling with
screw terminals
Pinbelegung
Pin assignment
3-polig 4-polig
3 poles 4 poles
Page 2
Konfektionierbare Steckverbinder
Field attachable connectors
Ein Einsatz der Produkte in aggressiven Medien
ist im Einzelfall zu überprüfen.
The application of these products in harsh environments should always be checked before use.
Technische Daten
Umgebungstemperatur -40°C / +85°C
Werkstoffe
Gehäuse / Griffkörper PA
Kontaktträger TPU, selbstverlöschend
Kontakt CuZn, unternickelt und 0,8 µm
vergoldet
Gewindebuchse / Rändelschraube/-mutter / Sechskantschraube/-mutter / Hülse CuZn, vernickelt
O-Ring FKM
Mechanische Daten
Schutzart IP 67
Nur im verschraubten Zustand
mit den dazugehörigen Gegen-
stücken.
Anschlussart Schraubanschluss
Anschließbarer Leiter 0,14–0,50 mm
2
Elektrische Daten
Durchgangswiderstand ≤ 5 mΩ
Nennstrom bei 40°C 4 A
Nennspannung 3-polig 60 V
4-polig 30 V
Bemessungsspannung 3-polig 63 V
4-polig 36 V
Prüfspannung 3-polig 1,5 kV eff. / 60 s
4-polig 0,8 kV eff. / 60 s
Isolationswiderstand > 10
9
Ω
Verschmutzungsgrad 3
Technical data
Operating temperature range -40°C / +85°C
Materials
Housing / Molded body PA
Insert TPU, self-extinguishing
Contact CuZn, pre-nickeled and
0.8 microns gold-plated
Receptacle shell / knurled screw/
nut / hexagon screw/nut / sleeve CuZn, nickel-plated
O-ring FKM
Mechanical data
Degree of protection IP 67
Only in locked position with
its proper counterparts.
Mode of connection screw terminals
Connectable conductor 0.14–0.50 mm
2
Electrical data
Contact resistance ≤ 5 mΩ
Nominal current at 40°C 4 A
Nominal voltage 3 poles 60 V
4 poles 30 V
Rated voltage 3 poles 63 V
4 poles 36 V
Test voltage 3 poles 1.5 kV eff. / 60 s
4 poles 0.8 kV eff. / 60 s
Insulation resistance > 10
9
Ω
Pollution degree 3
06/2007
www.lumberg-automation.com
RKMCK 4
RKMCK 3 3
4
Ø 3,5–5,0 mm
Ø 3,5–5,0 mm
Bestellbezeichnung
Designation
Polzahl
Poles
Kabelverschraubung
Screw joint for cable
