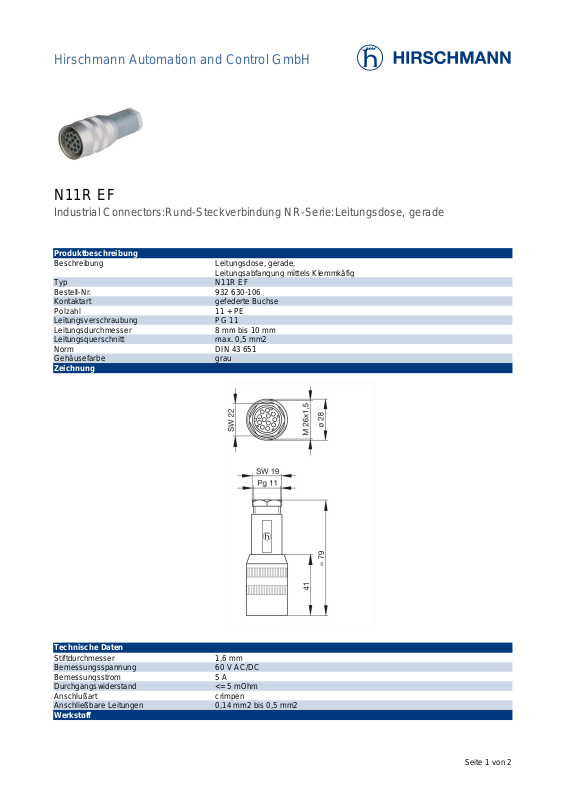

Page 1
Hirschmann Automation and Control GmbH
N11R EF
Industrial Connectors:Rund-Steckverbindung NR-Serie:Leitungsdose, gerade
Produktbeschreibung
Beschreibung Leitungsdose, gerade,
Leitungsabfangung mittels Klemmkäfig
Typ N11R EF
Bestell-Nr. 932 630-106
Kontaktart gefederte Buchse
Polzahl 11 + PE
Leitungsverschraubung PG 11
Leitungsdurchmesser 8 mm bis 10 mm
Leitungsquerschnitt max. 0,5 mm2
Norm DIN 43 651
Gehäusefarbe grau
Zeichnung
Technische Daten
Stiftdurchmesser 1,6 mm
Bemessungsspannung 60 V AC/DC
Bemessungsstrom 5 A
Durchgangswiderstand <= 5 mOhm
Anschlußart crimpen
Anschließbare Leitungen 0,14 mm2 bis 0,5 mm2
Werkstoff
Seite 1 von 2
Page 2
Kontaktoberflächenmaterial Ag
Kontaktträgermaterial PET
Gehäusematerial PET
Umgebungsbedingungen
Schutzgrad (IEC 60529) IP 65
Temperaturbereich -40 °C bis +90 °C
Verpackungseinheit
Verpackungseinheit 10 Stück
Lieferumfang bzw. Zubehör
Lieferumfang 1 Leitungsdose, unmontiert im Polybeutel,
mit Montageanleitung
Zubehör gesondert zu bestellen steckbar mit / passend zu N11R AM,
N11R AM 5,
Kontakte: RBC 162/1
Seite 2 von 2
