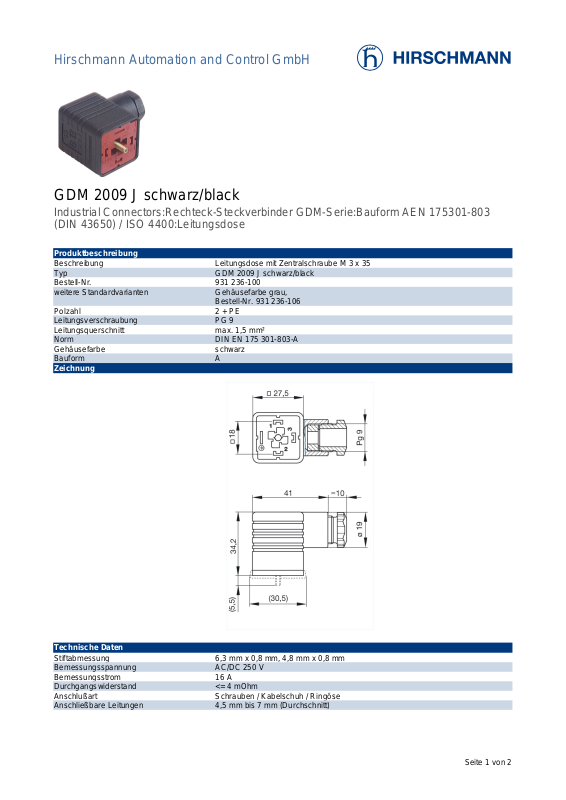

Hirschmann Automation and Control GmbH
GDM 2009 J schwarz/black
Industrial Connectors:Rechteck-Steckverbinder GDM-Serie:Bauform AEN 175301-803
(DIN 43650) / ISO 4400:Leitungsdose
Produktbeschreibung
Beschreibung Leitungsdose mit Zentralschraube M 3 x 35
Typ GDM 2009 J schwarz/black
Bestell-Nr. 931 236-100
weitere Standardvarianten Gehäusefarbe grau,
Bestell-Nr. 931 236-106
Polzahl 2 + PE
Leitungsverschraubung PG 9
Leitungsquerschnitt max. 1,5 mm²
Norm DIN EN 175 301-803-A
Gehäusefarbe schwarz
Bauform A
Zeichnung
Technische Daten
Stiftabmessung 6,3 mm x 0,8 mm, 4,8 mm x 0,8 mm
Bemessungsspannung AC/DC 250 V
Bemessungsstrom 16 A
Durchgangswiderstand <= 4 mOhm
Anschlußart Schrauben / Kabelschuh / Ringöse
Anschließbare Leitungen 4,5 mm bis 7 mm (Durchschnitt)
Seite 1 von 2
Page 2
Gehäusebefestigung Zentralschraube
Werkstoff
Kontaktoberflächenmaterial Sn
Kontaktträgermaterial PA
Gehäusematerial PA
Umgebungsbedingungen
Schutzgrad (IEC 60529) IP 65 (Dichtung notwendig)
Verschmutzungsgrad 3
Temperaturbereich -40 °C bis +125 °C
Brennbarkeitsklassen
Gehäuse 94 HB
Kontaktträger 94 V0
Zulassungen
UR UR
VDE VDE
SEV SEV
CSA CSA
Verpackungseinheit
Verpackungseinheit 200 Stück
Lieferumfang bzw. Zubehör
Zubehör gesondert zu bestellen (NBR) Flachdichtung GDM 3-7,
Bestell-Nr. 730 801-002;
(EPDM) Flachdichtung GDM 3-21,
Bestell-Nr. 731 739-004;
Profildichtung GDM 3-16,
Bestell-Nr. 731 531-002;
Rändelschraube GDM 3011-8,
Bestell-Nr. 732 574-001;
Edelstahlschraube GDM 3011 RF-1,
Bestell-Nr. 734 363-001
Seite 2 von 2
