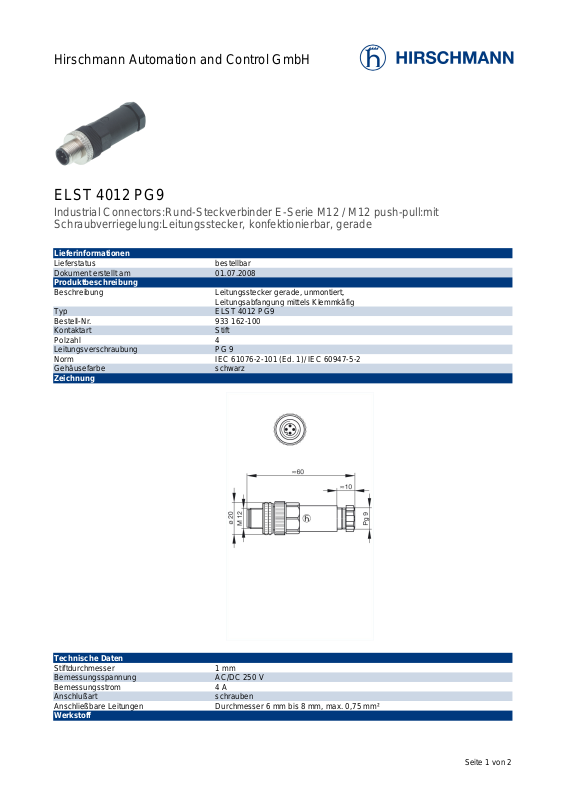

Page 1
Hirschmann Automation and Control GmbH
ELST 4012 PG9
Industrial Connectors:Rund-Steckverbinder E-Serie M12 / M12 push-pull:mit
Schraubverriegelung:Leitungsstecker, konfektionierbar, gerade
Lieferinformationen
Lieferstatus bestellbar
Dokument erstellt am 01.07.2008
Produktbeschreibung
Beschreibung Leitungsstecker gerade, unmontiert,
Leitungsabfangung mittels Klemmkäfig
Typ ELST 4012 PG9
Bestell-Nr. 933 162-100
Kontaktart Stift
Polzahl 4
Leitungsverschraubung PG 9
Norm IEC 61076-2-101 (Ed. 1)/ IEC 60947-5-2
Gehäusefarbe schwarz
Zeichnung
Technische Daten
Stiftdurchmesser 1 mm
Bemessungsspannung AC/DC 250 V
Bemessungsstrom 4 A
Anschlußart schrauben
Anschließbare Leitungen Durchmesser 6 mm bis 8 mm, max. 0,75 mm²
Werkstoff
Seite 1 von 2
Page 2
Kontaktmaterial Cu Zn
Kontaktoberflächenmaterial Sn
Kontaktträgermaterial PA
Gehäusematerial PA
Überwurfmuttermaterial Zn Al/Ni
Dichtung NBR
Umgebungsbedingungen
Schutzgrad (IEC 60529) IP 67
Nennspannung 3
Temperaturbereich -25 °C bis +90 °C
Brennbarkeitsklassen
Gehäuse 94 V-2
Kontaktträger 94 V-2
Verpackungseinheit
Verpackungseinheit 100 Stück
Seite 2 von 2
