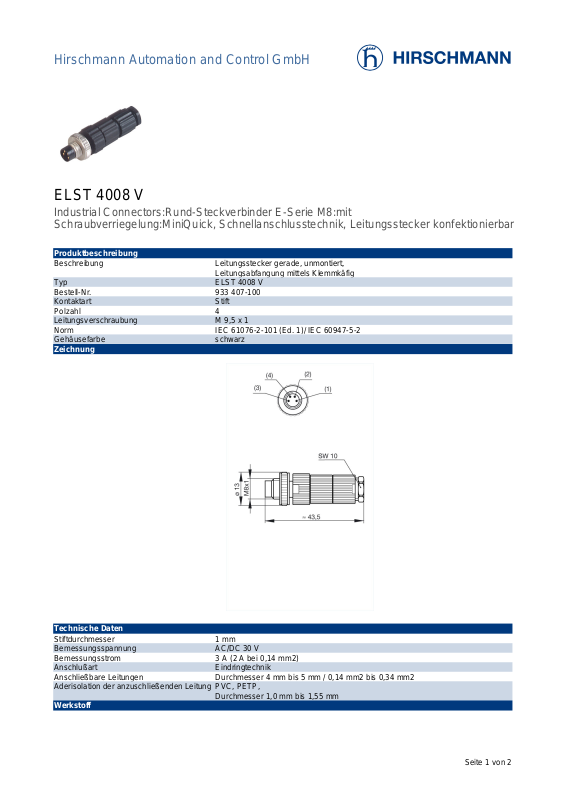

Page 1
Hirschmann Automation and Control GmbH
ELST 4008 V
Industrial Connectors:Rund-Steckverbinder E-Serie M8:mit
Schraubverriegelung:MiniQuick, Schnellanschlusstechnik, Leitungsstecker konfektionierbar
Produktbeschreibung
Beschreibung Leitungsstecker gerade, unmontiert,
Leitungsabfangung mittels Klemmkäfig
Typ ELST 4008 V
Bestell-Nr. 933 407-100
Kontaktart Stift
Polzahl 4
Leitungsverschraubung M 9,5 x 1
Norm IEC 61076-2-101 (Ed. 1)/ IEC 60947-5-2
Gehäusefarbe schwarz
Zeichnung
Technische Daten
Stiftdurchmesser 1 mm
Bemessungsspannung AC/DC 30 V
Bemessungsstrom 3 A (2 A bei 0,14 mm2)
Anschlußart Eindringtechnik
Anschließbare Leitungen Durchmesser 4 mm bis 5 mm / 0,14 mm2 bis 0,34 mm2
Aderisolation der anzuschließenden Leitung PVC, PETP,
Durchmesser 1,0 mm bis 1,55 mm
Werkstoff
Seite 1 von 2
Page 2
Kontaktmaterial Cu Zn
Kontaktoberflächenmaterial Au
Kontaktträgermaterial PA
Gehäusematerial PA
Überwurfmuttermaterial Zn Al/Ni
Dichtung Viton / NBR
Umgebungsbedingungen
Schutzgrad (IEC 60529) IP 67
Verschmutzungsgrad 3
Temperaturbereich -25 °C bis +70 °C
Brennbarkeitsklassen
Gehäuse 94 V-2
Kontaktträger 94 V-2
Verpackungseinheit
Verpackungseinheit 100 Stück
