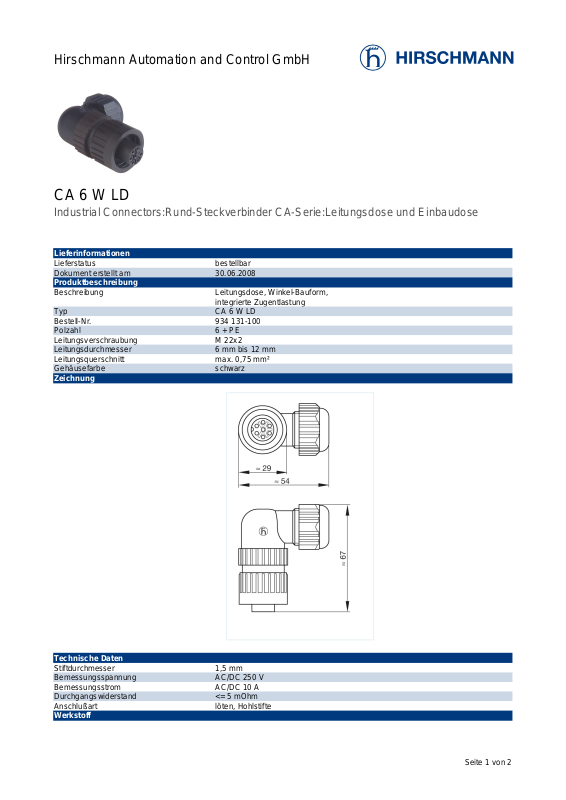

Hirschmann Automation and Control GmbH
CA 6 W LD
Industrial Connectors:Rund-Steckverbinder CA-Serie:Leitungsdose und Einbaudose
Lieferinformationen
Lieferstatus bestellbar
Dokument erstellt am 30.06.2008
Produktbeschreibung
Beschreibung Leitungsdose, Winkel-Bauform,
integrierte Zugentlastung
Typ CA 6 W LD
Bestell-Nr. 934 131-100
Polzahl 6 + PE
Leitungsverschraubung M 22x2
Leitungsdurchmesser 6 mm bis 12 mm
Leitungsquerschnitt max. 0,75 mm²
Gehäusefarbe schwarz
Zeichnung
Technische Daten
Stiftdurchmesser 1,5 mm
Bemessungsspannung AC/DC 250 V
Bemessungsstrom AC/DC 10 A
Durchgangswiderstand <= 5 mOhm
Anschlußart löten, Hohlstifte
Werkstoff
Seite 1 von 2
Page 2
Kontaktoberflächenmaterial Ag
Kontaktträgermaterial PA 66-GF 25
Gehäusematerial PA 66-GF 25
Dichtring NBR
Umgebungsbedingungen
Schutzgrad (IEC 60529) IP 67
Nennspannung 3
Temperaturbereich -40 ºC bis +90 ºC
Brennbarkeitsklassen
Brennbarkeit, UL Standard 94 V-0
Zulassungen
UL UL
VDE VDE
Verpackungseinheit
Verpackungseinheit 100 Stück
Lieferumfang bzw. Zubehör
Lieferumfang 1 Leitungsdose, unmontiert,
Montageanleitung
Zubehör gesondert zu bestellen steckbar mit / passend zu CA 6 LS, CA 6 GS;
Schutzkappe CA 00 SD 3,
Bestell-Nr. 831 532-400
Seite 2 von 2
