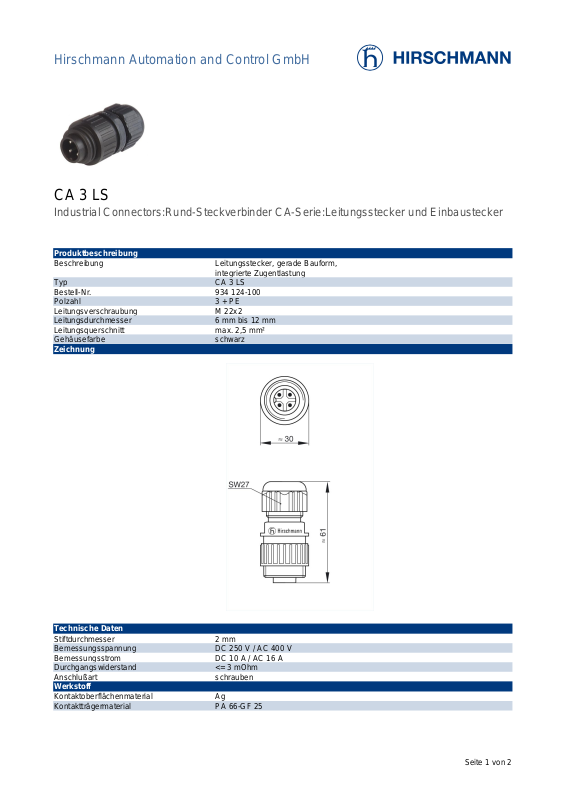

Page 1
Hirschmann Automation and Control GmbH
CA 3 LS
Industrial Connectors:Rund-Steckverbinder CA-Serie:Leitungsstecker und Einbaustecker
Produktbeschreibung
Beschreibung Leitungsstecker, gerade Bauform,
integrierte Zugentlastung
Typ CA 3 LS
Bestell-Nr. 934 124-100
Polzahl 3 + PE
Leitungsverschraubung M 22x2
Leitungsdurchmesser 6 mm bis 12 mm
Leitungsquerschnitt max. 2,5 mm²
Gehäusefarbe schwarz
Zeichnung
Technische Daten
Stiftdurchmesser 2 mm
Bemessungsspannung DC 250 V / AC 400 V
Bemessungsstrom DC 10 A / AC 16 A
Durchgangswiderstand <= 3 mOhm
Anschlußart schrauben
Werkstoff
Kontaktoberflächenmaterial Ag
Kontaktträgermaterial PA 66-GF 25
Seite 1 von 2
Page 2
Gehäusematerial PA 66-GF 25
Dichtring NBR
Umgebungsbedingungen
Schutzgrad (IEC 60529) IP 67
Verschmutzungsgrad 3
Temperaturbereich -40 °C bis +90 °C
Brennbarkeitsklassen
Brennbarkeit, UL Standard 94 V-0
Zulassungen
UL UL
VDE VDE
Verpackungseinheit
Verpackungseinheit 100 Stück
Lieferumfang bzw. Zubehör
Lieferumfang 1 Leitungsstecker, unmontiert,
Montageanleitung
Zubehör gesondert zu bestellen steckbar mit / passend zu CA 3 LD, CA 3 GD;
Schutzkappe CA 00 SD 1,
Bestell-Nr. 831 530-400
Seite 2 von 2
