Beko VRR 70214 VB User guide [en, it, fr, pl]

Robot Vacuum Cleaner

User Manual

VRR 70214 VB - VRR 71214 VW

EN - FR - IT - PL - RO - SR

01M-8912273200-1722-01
01M-8913083200-1722-01

Please read this guide first!

Dear Customer,
Thank you for choosing a Beko product. We would like you to achieve the optimal efficiency

from this high quality product which has been manufactured with the state of the art technology.
Please make sure you read and understand this guide and supplementary documentation fully
before use and keep it as a reference. Include this guide with the unit if you hand it over to
someone else. Observe all warnings and information herein and follow the instructions.

Symbols and their meanings

Following symbols have been used throughout this guide:

Important information and beneficial
advices regarding the usage of the

C

A

device.

WARNING: Warnings about
dangerous situations regarding safety
of life and property.

Protection class against electric
shock.

RECYCLED &
RECYCLABLE
PAPER

This product has been produced in modern facilities that are respectful of the environment without

harming the nature.

CONTENTS

ENGLISH 04-29

FRANÇAIS 30-56

ITALIANO 57-85

POLSKI 86-115

ROMANIAN 116-145

SRPSKI 146-170

Robot Vacuum / User Manual

3 / EN

1 Important safety and environmental instructions

This section contains safety
instructions to prevent hazards
that can result in injury or property
damage.

Any warranty is void if these
instructions are not followed.

1.1 General safety

• This appliance complies with

international safety standards.

• This appliance can be used by

children 8-years-old over 8 years
of age, people with physical,
sensory or mental challenges or
people with lack of experience
or knowledge; as long as control
is ensured or information is
provided regarding safe usage
of the device and the hazards
involved. Children must not play
with the appliance. Cleaning
and user maintenance should
not be carried out by unattended
children.

• Do not use the appliance if the

power cord or the appliance is
damaged. Contact authorised
service.

• Keep the appliance and its cable

out of the reach of children
under 8 years of age.

• Do not power your device with

multi socket.

• Your mains power supply should

be in align with the specified
information on the type tag of
the appliance.

• Do not use the appliance with

an extension cord.

• To prevent damage to the power

cord, prevent it from being
pinched, crimped or rubbed
against sharp edges.

• Do not touch the plug of the

appliance with damp or wet
hands while the appliance is
plugged in.

• Do not pull on the cord while

unplugging the appliance.

• Do not vacuum flammable

materials and ensure that the
cigarette ashes are cooled down
before vacuuming them.

• Do not vacuum water and other

fluids.

4 / EN

Robot Vacuum / User Manual

1 Important safety and environmental instructions

• Protect the appliance against

• Use only original parts or

precipitation, humidity and heat
sources.

• Do not use the appliance in or

• To prevent blockage of the filter

near explosive or flammable
environments and substances.

• Unplug the appliance before

cleaning and maintenance.

• This product is not designed for

commercial use, it is intended for

• Use the appliance with the adapter

• Do not use the appliance without

use at home and in applications
as follows:

• If you keep the packaging materi-

– In the staff kitchens of the

stores, offices and other
working environments,

• This appliance is not intended

– In farm houses,
– By customers in

hotels, motels or other
accommodation facilities;

– In hostels, or similar

environments.

– Sleeping places and breakfast

environments

• Do not immerse the appliance

or its power cord in water for

• The children shall be supervised

cleaning.

• Do not disassemble the

appliance.

parts recommended by the
manufacturer.

or damage to the motor, do
not vacuum cement, plaster or
fragments of compressed paper.

delivered with the appliance only.

filters, it may get damaged.

als, keep them out of the reach of
children.

to be used by persons, including
children, with physical, sensory
and mental disabilities or those
who have not adequate experi­ence and knowledge regarding
its use, unless they are under the
supervision of a person responsi­ble for their safety or they are in­formed about the operation of the
appliance.

to prevent them from playing with
the appliance.

Robot Vacuum / User Manual

5 / EN

1 Important safety and environmental instructions

• Unplug the adapter and remove the

battery pack before any cleaning
or maintenance procedure.

• To avoid any risk of hazard,

a damaged adapter shall be
replaced by the manufacturer,
the authorised representative of
the manufacturer or a similarly
qualified technician.

• Keep your fingers, hair and loose

clothes away from moving parts
or clearances while vacuuming.

• Please discard used batteries in

accordance with local laws and
regulations.

• The batteries in this appliance

may only be replaced by the
authorised service.

• This appliance shall not be

operated by children and
people with limited physical,
sensory and cognitive skills or
people with lack of experience
and knowledge unless they
are under supervision or they
are provided with the relevant
instructions.

• The children shall be supervised

to prevent them from playing
with the appliance.

• Do not put weight on the

appliance. Make sure that the
children and domestic animals
do not get on the appliance.

• Do not run the appliance on high

grounds like table or chair.

• Do not use batteries of different

types or old and new batteries
together.

• Do not short circuit the supply

terminals.

• Shall be used with ME1XXFG

CM 3200 mAh batteries only.

6 / EN

Robot Vacuum / User Manual

1 Important safety and environmental instructions

1.2 Compliance with the WEEE
regulations and waste disposal

This product complies with EU WEEE
Directive (2012/19/EU). This product bears
a classification symbol for waste electrical
and electronic equipment (WEEE).

This symbol indicates that this product shall not be
disposed with other household wastes at the end of
its service life. Used device must be returned to offical
collection point for recycling of electrical and electronic
devices. To find these collection systems please contact
to your local authorities or retailer where the product
was puchased. Each household performs important role
in recovering and recycling of old appliance. Appropriate
disposal of used appliance helps prevent potential
negative consequences for the environment and human
health.

1.3 Packaging information

The product's packaging is made of
recyclable materials, in accordance with
the National Legislation.

Do not dispose of the packaging waste with the
household waste or other wastes, dispose it to
the packaging collection areas specified by local
authorities.

1.4 Waste batteries

This symbol on rechargeable batteries/
batteries or on the packaging indicates
that the rechargeable battery/battery
may not be disposed of with regular

house hold rubbish. For certain recharge­able batteries/batteries, this symbol may be
supplemented by a chemical symbol. Symbols for
mercury (Hg) or lead (Pb) are provided if the
rechargeable batter ies/batteries contain more
than 0,0005 % mercury or more than 0,004 %
lead.

Rechargeable batteries/batteries, including those
which do not contain heavy metal, may not be dis­posed of with household waste. Always dispose of
used batteries in accordance with local environ­mental regulations. Make enquiries about the ap­plicable disposal regulations where you live.

1.5 What to do for energy saving

• When using your appliance, adjust the speed
settings according to the surface, in order to
save energy.

• Normally, lower speeds are used when cleaning
hard surfaces while high speeds are used for
cleaning carpets.

Robot Vacuum / User Manual

7 / EN

2 Box content

Robot Vacuum Charging dock Charge adaptor

Mopping clothMopping tool User’s manual and product

Spare accessories supplied

1 side brush

1 mopping cloth

1 filter

8 / EN

Cleaning brush

documentation (2 pcs)

Robot Vacuum / User Manual

3 Overview

1
2
3

4

5

67

15

14

18

9

10
11

12
13

19

20

21
22

8

24

23

25

16

17

Robot Vacuum / User Manual

9 / EN

3 Overview

2.1 Checks and components

1. Lidar

2. Upper body

3. Central body

4. Start Cleaning-Pause Button /
Sending to Charging Stand button

5. Bumper sensor

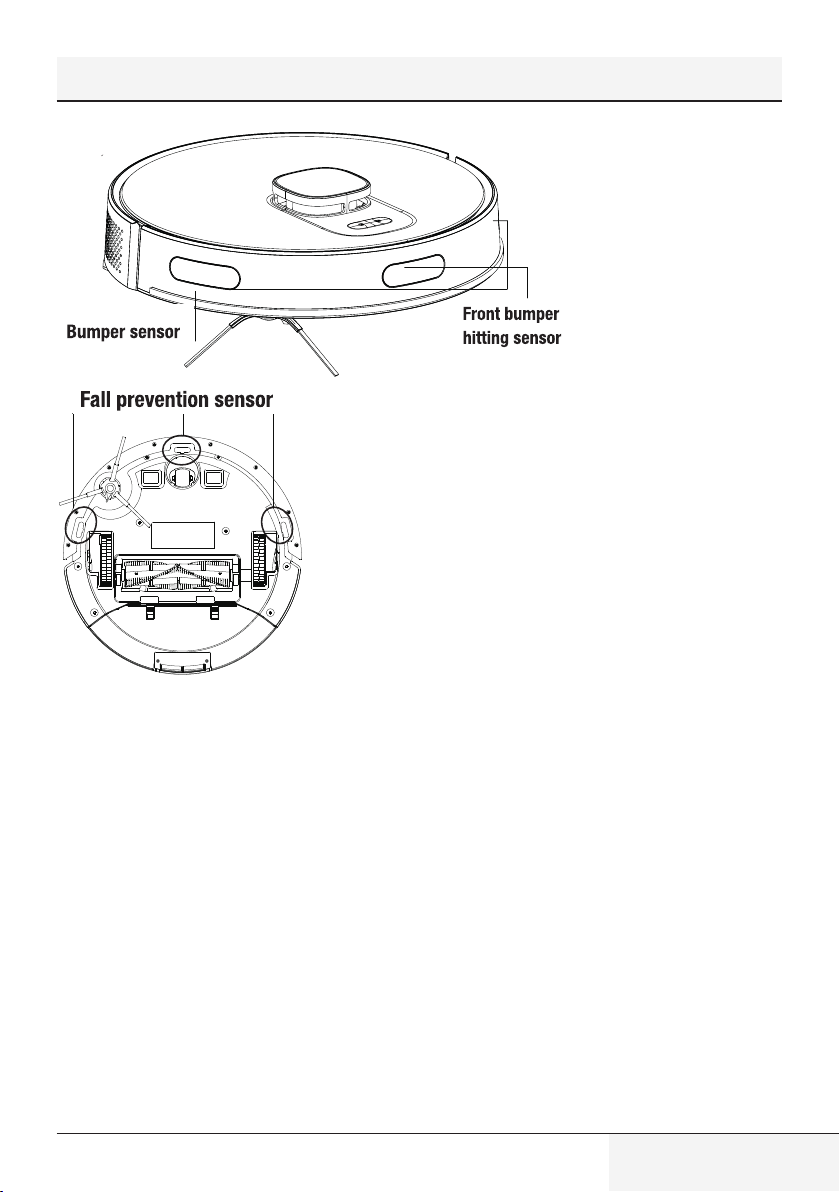

6. Front bumper

7. Front bumper hitting sensor

8. Charging pins

9. Fall prevention sensor

10. Charging pins

11. Front rotating wheel

12. Rotating brush

13. Rotating brush cover

14. Rear wheel

15. Side brush

16. Charging dock

17. Charge adaptor

18. On/Off button

19. Robot vacuum container EPA filter
opening lid

20. Mop water container filling lid

21. Robot vacuum dust container
ejection button

22. Mop water container

23. Dust container

24. EPA filter

25. Cleaning brush

2.2 Technical data

Adapter voltage 100-240V, 50-60 Hz
Adapter output 24.0V / 1.5 A

Battery Li-ion: 14.4V / 3.2 Ah
Charging period: 4-5 hours

Operation time

Dust container capacity 0.4 L
Water tank capacity 0.3 L

2.4G Wi-Fi frequency
range

Supported Connections

2.4G Wi-Fi maximum RF
output power

RF exposure information 2.4G Wi-Fi maximum

2.4G Wi-Fi maximum RF
output power

Operating time

RF exposure information : The maximum allowed

exposure level is calculated according to the 20 cm
distance between the appliance and the human body. To
comply with the RF exposure condition, a distance of 20 cm
should be put between the appliance and the person.

Up to 150 minutes (in
mute position)

2412-2472 MHz

WLAN IEEE 802.11 b/q/n
wireless

20 dBm

20 dBm

Maximum: 70 mins
Powerful: 80 mins
Standard: 120 mins
Quiet: 150 mins

10 / EN

The rights to make technical and design changes are
reserved.

Robot Vacuum / User Manual

4 Installation

1- Remove the protective sponges.

2- Install the charging station.

Install the adaptor plug to the charging station and set the cables up to prevent the adaptor cable from
wrapping around the machine during vacuuming.

Install the charging station in a location where it can easily be accessed by the vacuum

C

To ensure a smooth operation of the robot, it is advised that no obstacles are present within 1.5 m on
the front and within 0.5 m on the left and right sides.

Robot Vacuum / User Manual

cleaner. Install the charging station on a hard and level ground rather than a carpet.

0.5M

0.5M

1.5M

11 / EN

4 Installation

Always keep the charging station plugged, otherwise the robot vacuum cleaner cannot

C
C

return to the charging station automatically.

For a smooth charging operation, do not move the charging station. When the location is
changed, it may delete the available map and create a new map due to the positioning error.

5 Operation

5.1 Intended use

This appliance is intended for household use and it is not suitable for industrial use.

5.2 Charging the appliance

1. Bring the on-off button on the side to the on position for the initial power up.

12 / EN

On/Off button

Robot Vacuum / User Manual

5 Operation

2. Place the appliance to the dust collection station so that it shall be aligned with the charging com-

munication pins.

Charging starts after the lighting indicator of charging station flashes 3 times and then it is

C

5.3 Operation

For the first operation, bring the ON/OFF button on the side from “O” to “I” position. Press “ ” button
on the robot vacuum cleaner for 3 seconds to turn it on.

• Do not turn off the appliance using ON/OFF button directly during cleaning; otherwise the data of the
robot vacuum cleaner cannot be saved.

• If the ON/OFF button is on OFF position, the robot vacuum cleaner will be turned on automatically
when it is placed on the charging dock and turned off automatically when it is removed from the
charging dock.

• If the robot vacuum cleaner will not be used for a long period of time, bring the ON/OFF button to off
position.

turned off completely.

Starting the cleaning

Press “ ” button to start the automatic cleaning mode. When it is started, the
robot vacuum cleaner is removed from the charging dock, performs an automatic
scan to create a map, determines the cleaning route in a smart way and divides the
area to several regions. The cleaning route is planned along the wall and the robot
vacuum cleaner moves forward and backward to clean different regions in order.

WARNING: If the charging level is too low, the cleaning cannot be started. Please charge

A
A

Robot Vacuum / User Manual

the appliance before starting the cleaning.

WARNING: Before the cleaning, tidy up all cables to prevent disconnections due to
entanglement/pulling of the cables and to prevent damage to the furniture.

13 / EN

5 Operation

WARNING: In the automatic cleaning mode, if the area to be cleaned is less than 10

A
A

Pausing

Press “ ” button on the body to stop the robot vacuum cleaner while it is operating. The robot vacuum
cleaner switches to pause mode.

Automatic charging: The robot vacuum cleaner returns automatically to recharge after the cleaning
is completed.

Manual charging: The robot vacuum cleaner returns automatically to the charging station when you
press “ ” button on the upper body when it is in the pause position.

A. If the operation is paused, press “ ” button to recharge automatically.
B. If the robot vacuum cleaner is caught up anywhere and cannot find the charging dock, please move

the robot vacuum cleaner to the charging station yourself to allow it to be charged.

Point cleaning

square meters, the cleaning is performed twice as default.

WARNING: Do not move the charging dock during cleaning and make sure that the station
is plugged; otherwise the robot vacuum cleaner may not be able to return for recharging.

Bring the robot vacuum cleaner to the area to be cleaned and press “ ” button
twice. When the mode is activated, the robot vacuum cleaner shall clean a square
area of 1.5 x 1.5 m by considering itself as the center.

• It cannot start the point cleaning operation from the charging dock. When the point cleaning is com-
pleted, it does not return to the charging station and remains in its position. Bring it to the charging
stand or move it to the charging stand by pressing “ ” button on the upper body.

14 / EN

Robot Vacuum / User Manual

5 Operation

Vacuum power selection

(Supported with the relevant mobile application only) You may select the desired cleaning power from
the application:

• Quiet

• Standard

• Powerful

• Maximum

Remote controlled cleaning

(Supported with the relevant mobile application only) You may direct the robot vacuum cleaner to the
area to be cleaned by using the manual remote control mode through the application.

Sleep

The robot vacuum cleaner switches to sleep mode automatically if it remains stationary for 10 minutes.
The robot vacuum cleaner switches to sleep mode automatically 10 minutes after it is completely
recharged. The sleep mode deactivates the current task.

Resetting the system

Press “ ” button for 15 seconds in standby position to reset the system. When the system is reset, the
map and the original settings (including virtual limits) on the robot vacuum cleaner are deleted.

5.3.1 Operation with the application

Download the application

To download the application, search for “HomeDirect-SDA” application in the mobile app store. Review
the mobile application manual for detailed information.

Reset Wi-Fi

Press “ ” “ ” buttons simultaneously until you hear the aural warning and see the light blinking.

Add a device

• Open the app, create a new account and follow the instructions in the application.

• Before setting up the Wi-Fi, ensure that the robot vacuum cleaner and the Wi-Fi network meet the
following requirements.

A. Robot Vacuum Cleaner:

• The charging level of the robot vacuum cleaner shall be over 20% or the robot vacuum cleaner shall
be placed on the charging dock.

Robot Vacuum / User Manual

15 / EN

5 Operation

B. Wi-Fi network:

• Make sure the password of your wireless network (modem) is correct.

• Do not use any VPN (Virtual private Network).

• Wi-Fi router shall support, 802.11b/g/n and IPv4 protocols.

• The router shall be in the 2.4GHz frequency band or a dual-band router that supports the 2.4GHz band
shall be used. The robot vacuum cleaner does not support the 5GHz frequency band.

• If the robot vacuum cleaner cannot connect the 2.4/5GHz dual-band Wi-Fi network, please select

2.4GHz network for Wi-Fi settings. You may switch back to the other frequency band when the setting
is completed.

• If you are connecting to a hidden network, please ensure that you enter the network name [SSID (sen-
sitive to capitalization)] correctly and that you are connected to a 2.4GHz wireless network.

• If you are using a wireless network extender, please ensure that the network name (SSID) and the
password are the same with the main network.

Wi-Fi connection error

Wi-Fi Status Root Cause Solution

The robot vacuum cleaner is
White light is illuminated
continuously.

White light is flashing rapidly

White light is flashing slowly. Wi-Fi is reset.

connected to the router (mo-

dem), but it cannot connect to

the network.

The robot vacuum cleaner can-

not connect to the modem

• Ensure that the modem is con-
nected to the network.

• Contact your network operator
to see if there is a problem in
the internet data.

• Ensure that the network name
and the password are not
changed.

• Reset the Wi-Fi connection, if
required. Please refer to the
“Resetting Wi-Fi” section in the
“Downloading the Application
and Resetting the Wi-Fi” part
of this manual.

• Ensure the Wi-Fi connection
of the robot vacuum cleaner.
Please review the Mobile Ap­plication Manual for detailed
directions. Reset the Wi-Fi
connection, if required. Please
refer to the “Resetting the Wi­Fi” section of this manual

16 / EN

Robot Vacuum / User Manual

5 Operation

Network security requirements:

Use TKIP, PSK and AES/CCMP encrypted WPA and WPA2 networks.

5.3.2 Operation modes

Map Management

A. Real time mapping

Real time creation of a house map may help you understand the cleaning route and the cleaning
environment easily. A map of the house is created after cleaning. The map is updated in real time during
each vacuuming operation to ensure a normal navigation. To create a complete house map;

a. Open the doors of your rooms for the robot vacuum cleaner to map each room;
b. Remove any objects that may cause obstruction or blockage of the robot vacuum cleaner;
c. Do not change the location of the charging dock or unplug it after the map is created.

B. Repositioning and remapping

If the robot vacuum cleaner is relocated or significant changes are made in the environment, the robot
vacuum cleaner tries to reposition to adapt to the new environment and may create the relevant map
again. The details are as follows:

a. If repositioning is successful, the robot vacuum cleaner continues on cleaning;
b. If repositioning is unsuccessful, the robot vacuum cleaner starts over to scan in order to make the

mapping again.

WARNING: Ensure that the robot vacuum cleaner always starts the cleaning operation

A

During cleaning, do not intervene in the robot vacuum cleaner or change its location.

Robot Vacuum / User Manual

from the charging dock.

17 / EN

5 Operation

Room cleaning mode (Supported by the relevant mobile application only)

You may specify the rooms you want to be cleaned with the mobile application, then the robot vacuum
cleaner cleans only the room(s) that is/are marked in the map.

C

D

√A

• The robot vacuum cleaner may also enter the areas other than the selected area after it starts clean-
ing; thus please remove the obstacles on the ground around the selected area. Area selection does
not provide a secure isolation.

• Regional cleaning may only be started after the robot vacuum cleaner successfully creates a map.

√B

Regional cleaning mode (Supported by the relevant mobile application only)

X

C

Select regional cleaning mode in the application and then specify a cleaning area. The robot vacuum
cleaner only cleans the selected area and then returns to the charging dock.

• Regional cleaning may only be started after the robot vacuum cleaner successfully creates a map.

The dimensions of the region can be determined by
holding from the right bottom corner. In the meantime,
the dimensions of the displayed area are written on the
screen with the dotted line.

C

18 / EN

Refer to the mobile application operation manual for detailed usage tips.

Robot Vacuum / User Manual

5 Operation

5.4 Operation of the mop

A

WARNING: Do not use the mopping mode on a carpet.

WARNING: Do not put bleach or detergent in the water tank. These chemicals may damage

A
A

A
A

5.4.1 Installation of the wet mopping unit

Remove the dust container and the
water tank assembly (2 in 1).

the liquid channels that ensure the water flow in the robot vacuum cleaner or the pump.

WARNING: Remove the mopping unit while the robot vacuum cleaner is being charged or
when it is not operated.

WARNING: Remove the mopping unit immediately after the mopping operation is
completed to prevent damage to your wooden floors.

WARNING: The robot vacuum cleaner cuts off the water automatically when mopping
is paused or ended. However, the mop remains wet and thus it shall not be kept at this
condition for a long period and removed without delay.

Remove the dust container.

Remove the rubber plug and
add water to the water tank
from the water inlet.

Robot Vacuum / User Manual

19 / EN

5 Operation

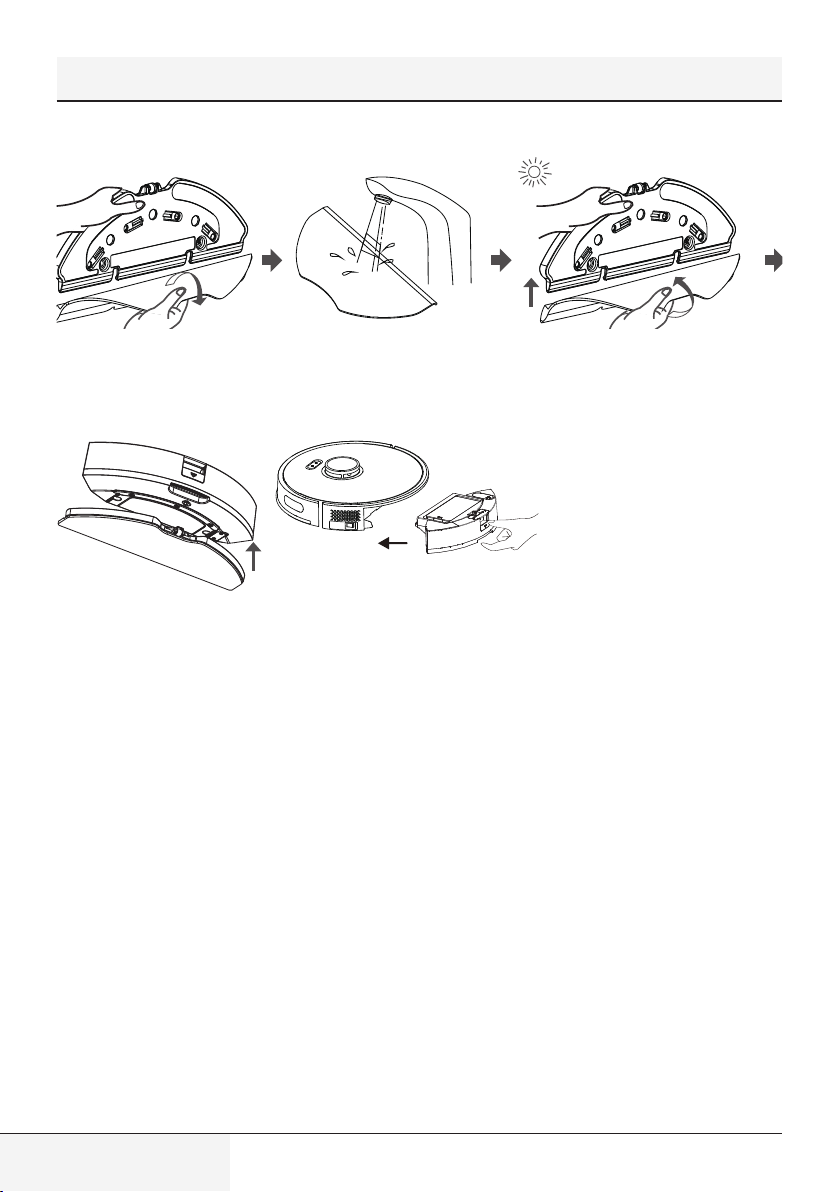

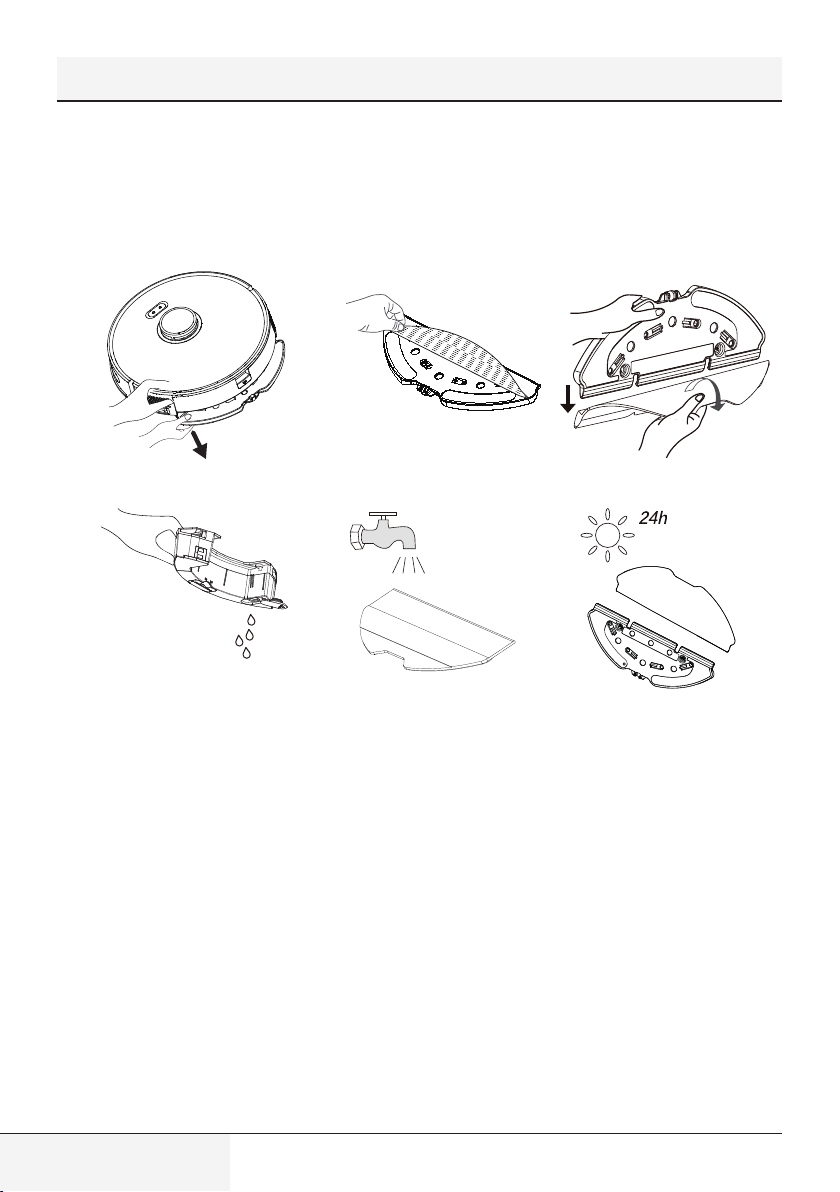

Remove the swab on the mop
retainer as it is shown.

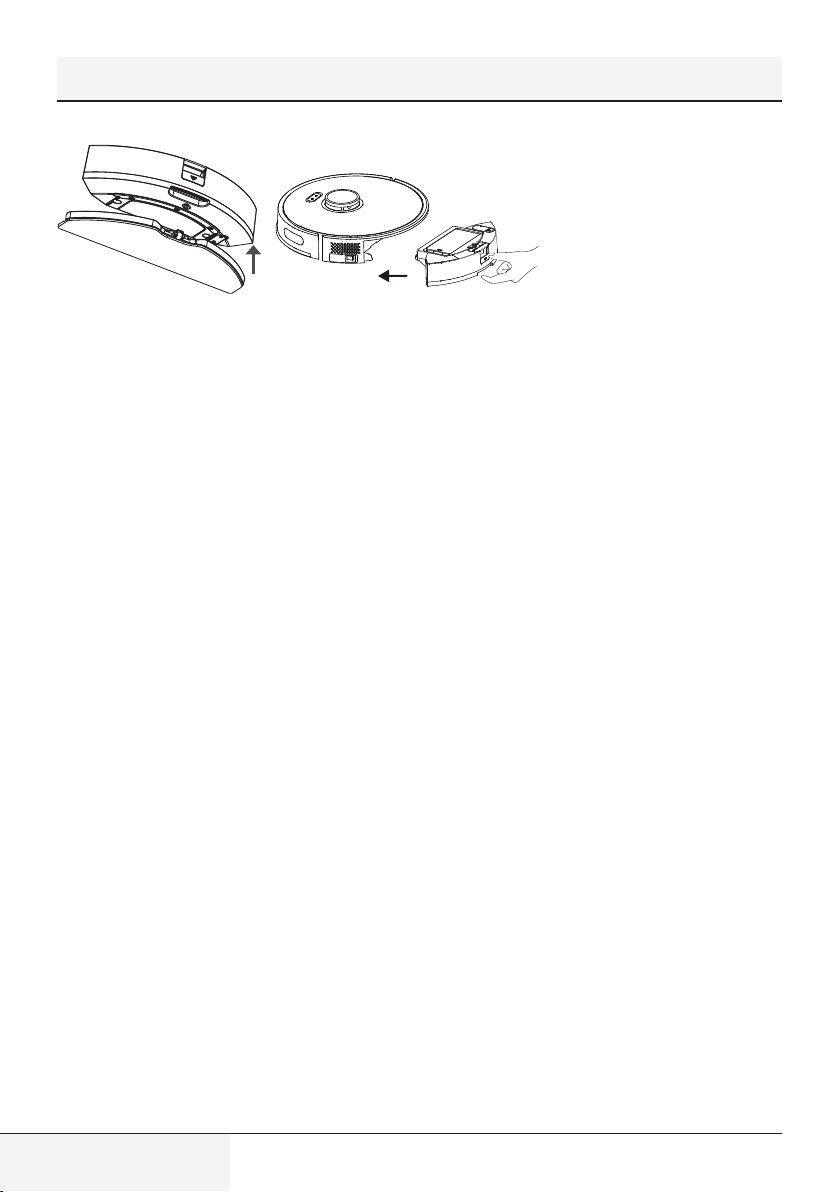

Install the mop retainer to the
dust container and the water
tank assembly (two in one) in
the direction of the arrow.

Moisten the swab before each
mopping.

Install the dust container and
the water tank assembly (two
in one) to the appliance, their
places in the direction of the
arrow.

Place the swab to the mop retainer.

5.4.2 Wet mopping setting

You may start the cleaning operation by selecting the cleaning mode and set the level of wetness during
mopping as desired in the application.

It is advised that you remove your carpets or you add a virtual wall (mop prohibited area) to the carpet
area on the application in order to keep the vacuum cleaner away from the carpet to prevent the wetting
of the carpet by the robot vacuum cleaner during the mopping operation.

20 / EN

Robot Vacuum / User Manual

6 Cleaning and maintenance

Turn off the appliance and unplug it before cleaning it.

WARNING: Never use gasoline, solvent, abrasive cleaners, metal objects or hard brushes

A

6.1 Cleaning the dust container and filters

C

C

1. Remove the dust container and the water tank assembly (2 in 1) by pressing the button as shown
below.

to clean the appliance.

You may call our call center to order a new filter when your filter reaches the end of its
expected life, is deformed or needs to be replaced for a reason.

To achieve the maximum performance with EPA filter, clean it with a brush after each
cleaning.

EPA filter is a replaceable accessory.
If you performed a cleaning operation in a space where there is construction dust and dust

with very tiny particles, replace your filter with a new one in order not to experience a loss
of performance.

Robot Vacuum / User Manual

21 / EN

6 Cleaning and maintenance

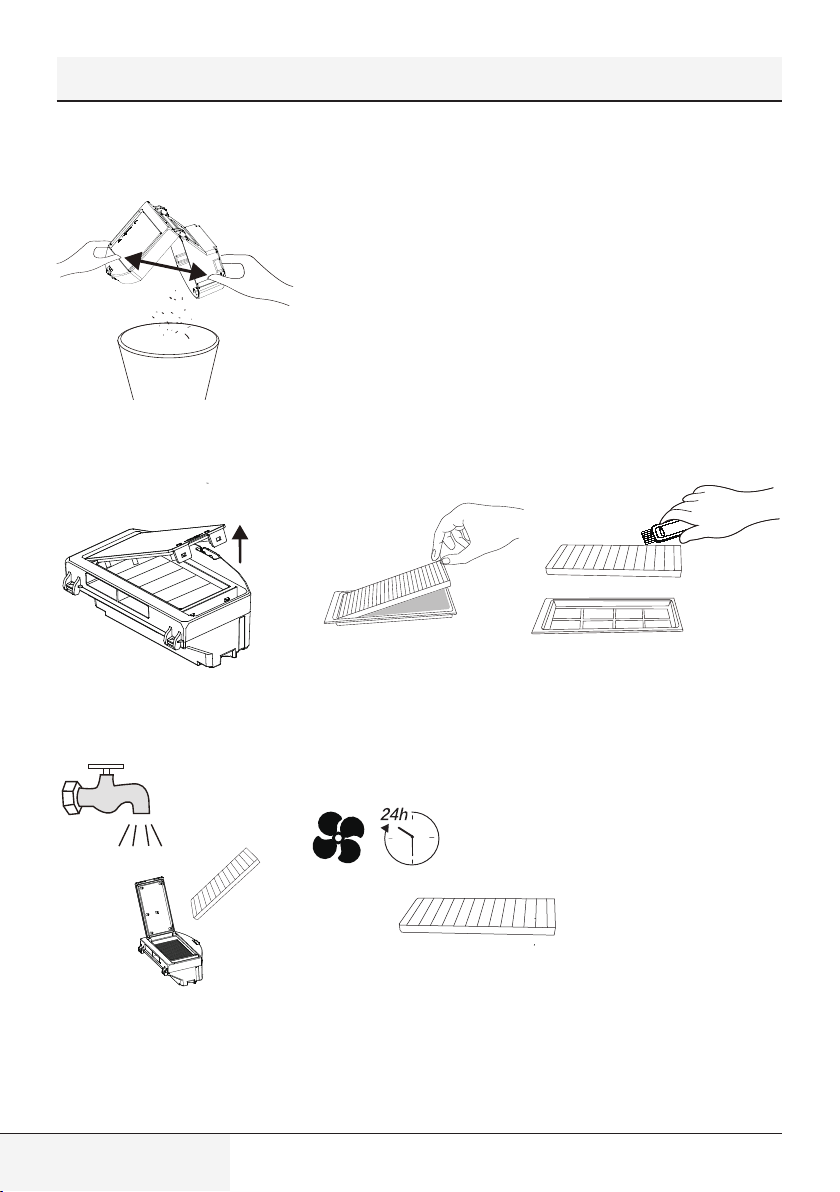

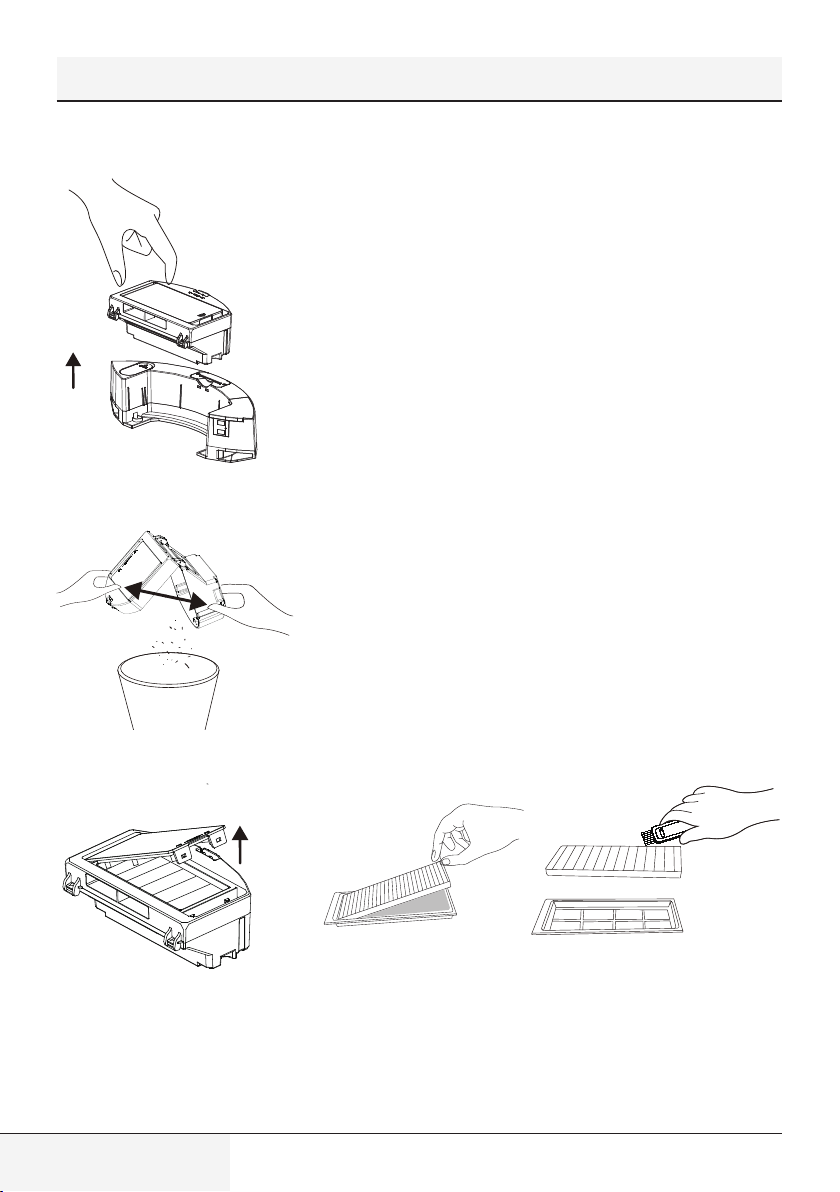

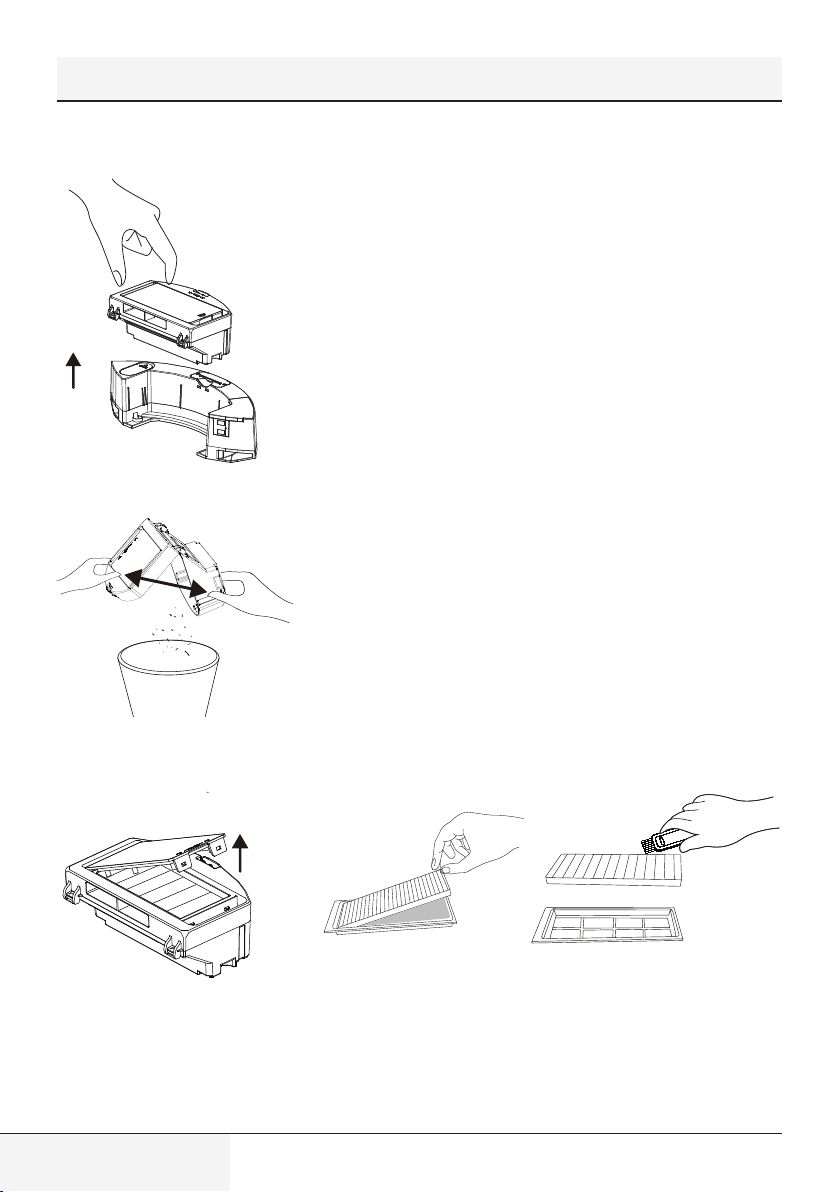

2. Remove the dust container by pulling it in the direction of the arrow.

3. Open the dust container as it is seen below and empty it as it is shown.

4. Remove the high performance filter and clean the filter using the cleaning brush provided together
with the appliance.

22 / EN

Robot Vacuum / User Manual

6 Cleaning and maintenance

5. Wash the water tank, dust container and filter assembly periodically with cold water as required as
per the frequency of operation.

6. Leave the water tank, dust container and filter assembly to dry after washing, and ensure that they
are completely dried.

C

Drying may take 24 to 48 hours.

7. Assemble the water tank, dust container and filter assembly after drying them and then install the
assembly to the vacuum cleaner.

WARNING: Do not operate the robot vacuum cleaner without installing the filter group.

A

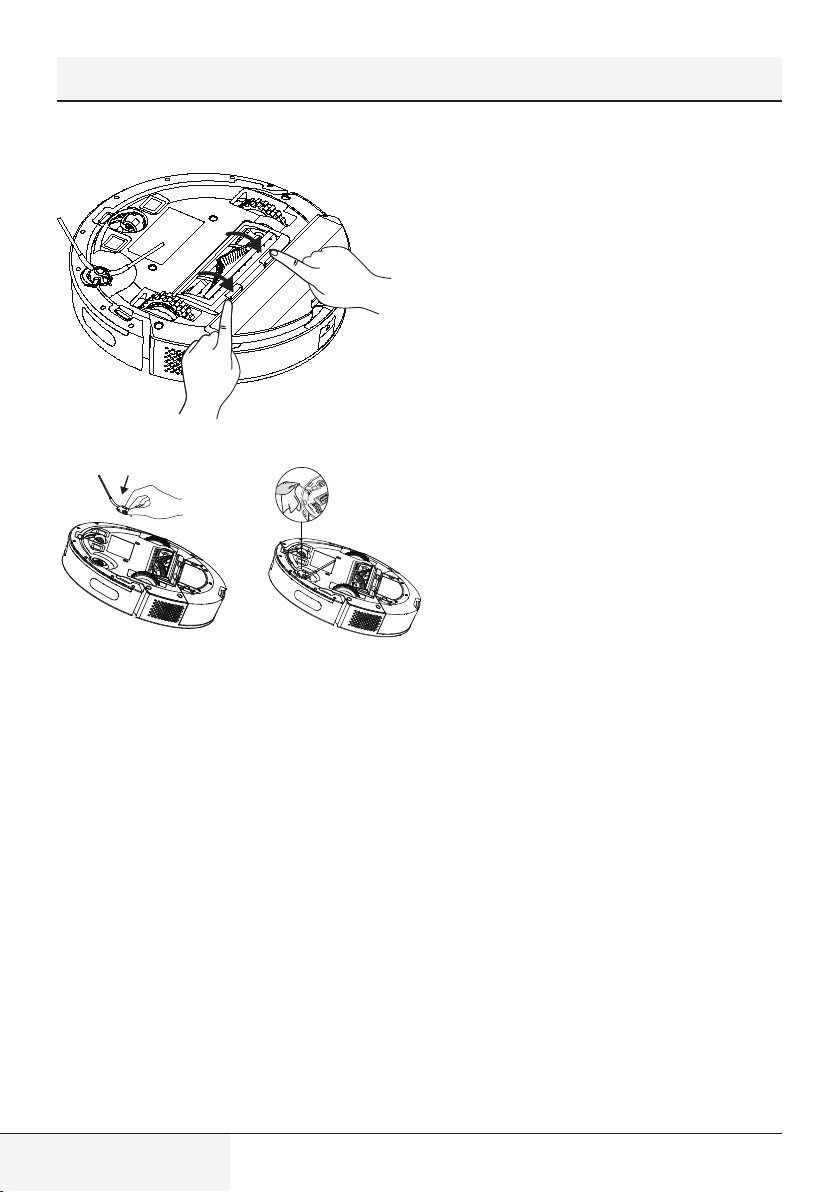

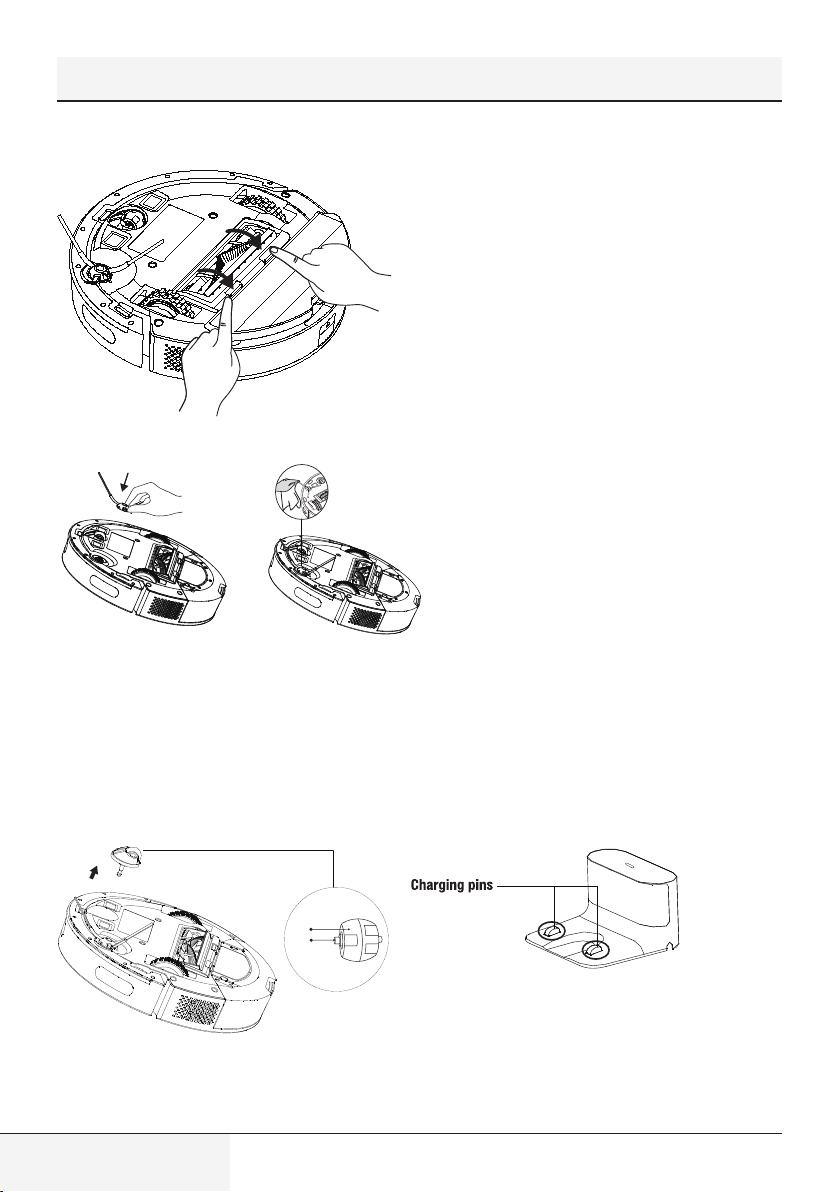

6.2 Cleaning of the brush

1. Open the upper cover of the main brush by pressing on the tabs. Pull and remove the main roll up­wards. Cut the hair lapped on the roller brush with the cutting and sharp side of the cleaning brush.
Then clean the dusts on the roller brush with the bristles of the cleaning brush.

Otherwise, the appliance may get damaged.

Robot Vacuum / User Manual

23 / EN

6 Cleaning and maintenance

2. Replace the brush after cleaning it and close the cover in the direction of the arrow.

6.3 Cleaning and installation of the side brush

In the long term use, wash the side brush with warm water in order to eliminate the shape deformation.
Install it to the robot as it is shown after it has dried.

6.4 Cleaning of the sensors

Clean the sensors and charging pins/electrodes regularly and remove the dust using a dry and soft cloth
or a cleaning brush.

Information: You get a notification via the application when sensor cleaning is required.

Şarj pinleri

Wheel shaft

Tekerlek mili

24 / EN

Robot Vacuum / User Manual

6 Cleaning and maintenance

Düșme önleme sensörü

Ön tampon
çarpma sensörü

Tampon sensörü

Robot Vacuum / User Manual

25 / EN

6 Cleaning and maintenance

6.5 Cleaning of the mopping unit

We recommend that you remove the mop holder from one side, drain the water tank, rinse the mop with
water and then leave it to dry after each operation of the mopping unit.

You may wash the mop in a washing machine.

26 / EN

Robot Vacuum / User Manual

7 Troubleshooting

General Error Conditions

Failure Cause and remedy

1. Charging level is low. Place the robot vacuum cleaner to the charg­ing dock so that it shall be aligned with the charging poles. Bring the
button on the left of the robot vacuum cleaner to position “I”; and
the vacuum cleaner shall be operated automatically (When the robot
vacuum cleaner is completely discharged, you shall need to charge

Cannot be operated

Battery not charging

Does not return to the dock/
station for charging

Abnormal operation Turn off and on again.
Operates with abnormal

noise.

Cleaning performance is
low / dust leaks

for a while for automatic operation).

2. The ambient temperature is very low (under 0 °C) or very high
(above 50 °C). Please use the robot vacuum cleaner at an ambient
temperature from 0 to 40 °C.

3. Please ensure that the on/off button on the side of the robot vacuum
cleaner is brought to position “I”.

1. Please remove the robot vacuum cleaner and check if the indicator
light on the charging dock station is illuminated and ensure that both
ends of the power adaptor of the charging dock are connected.

2. Loose contact. Please clean the spring contacts on the charging
dock and the charging contacts on the robot vacuum cleaner.

3. Please ensure that the on/off button on the side of the robot vacuum
cleaner is brought to position “I”.

1. There are too many obstacles around the charging dock. Please
place the charging dock to an area free of obstacles.

2. The robot vacuum cleaner is too far away from the charging dock.
Bring the robot vacuum cleaner closer to the charging dock and try
again.

3. Make sure that the charging stand station is plugged and there is
energy.

Foreign materials may have entered to the main brush, side brushes
and the wheels. Please turn off the robot vacuum cleaner and clean it.

1. Dust container is full. Please clean the dust container.

2. Filter is clogged. Please clean or replace the filter.

3. Foreign materials may have entered to the main brush. Please clean
the main brush.

Robot Vacuum / User Manual

27 / EN

7 Troubleshooting

1. Wi-Fi signal is weak. Make sure that the Wi-Fi signal in the location
of the robot vacuum cleaner is strong.

Cannot connect to the Wi-Fi
network.

Timed cleaning feature
does not operate

The vacuum cleaner
consumes power while it is
in the charging dock

Failure List

When the robot vacuum cleaner switches to the error position, the illuminated home button on the upper
body starts to blink red and gives an audible warning. Follow the audible warning to resolve the fault.

Audible Warning Solution

Error 1: Battery error. Please refer to the

manual or the application.

2. There is a cutoff in Wi-Fi connection. Please reset Wi-Fi, download
the latest mobile application and try again.

3. Password is not entered correctly.

4. The router used is a model that operates in 5G frequency band (this
robot vacuum supports the 2.4G frequency band only).

Charging level is low. Timed cleaning can only be started when the
charge level is higher than 20%.

The vacuum cleaner consumes very little amount of power while it is in
the charging dock; this feature allows to keep the battery performance
in the best level.

• Battery temperature is very high or very low. Wait
until the battery temperature reaches the normal
values (0 °C~40 °C/32 °F~104 °F).

Error 2: Wheel error. Please refer to the manual
or the application.

Error 3: Side brush error. Please refer to the
manual or the application.

Error 4: Main motor error. Please refer to the
manual or the application.

Error 5: Turbo brush error. Please refer to the
manual or the application.

28 / EN

• Please check for any foreign material stuck in the
wheels and restart the vacuum cleaner.

• Please check for any foreign material stuck in the
side brush and restart the vacuum

• Please check whether there is any foreign ma-
terial stuck at the rear of the rotating brush (in
the air flow path) and restart the vacuum cleaner.

• Please check the dust container and the filter,
and restart the vacuum cleaner.

• Please remove the rotating brush, and clean the
connection part of the rotating brush, rotating
brush cover and the dust nozzle. Restart the vac­uum cleaner after cleaning.

Robot Vacuum / User Manual

7 Troubleshooting

Error 6: Water pump error. Please refer to the

manual or the application.

Error 7: Laser sensor error. Please refer to the
manual or the application.

Error 9: Charging operation error. Please clean
the charging contact area.

• Please clean the water tank and the water flow
under the vacuum cleaner and check the mop­ping module. Please try to restart the vacuum
cleaner after cleaning.

• Please check for any foreign material inside the
laser sensor, clean if required and restart the vac­uum cleaner.

• Please check for any contamination in the charg-
ing area and clean the charging poles.

Error 10: Software error. Please turn off and
restart again.

Error 12: Abnormal operation. Please make
sure that the main button is turned on.

• Please bring the main button to position O and
back to position I and restart the vacuum cleaner

• Please bring the main button to on position in-
itially

Robot Vacuum / User Manual

29 / EN

Veuillez d’abord lire ce manuel !

Cher/Chère client(e),
Merci d’avoir choisi un produit Beko. Nous aimerions que vous obteniez une efficacité optimale

de ce produit de haute qualité qui a été fabriqué avec une technologie de pointe. Veillez à
lire et à comprendre entièrement ce guide et la documentation supplémentaire avant de les
utiliser et conservez-les comme référence. Joignez ce guide à l’aspirateur si vous le remettez
à quelqu'un d'autre. Respectez tous les avertissements et informations contenues dans le
présent document et suivez les instructions.

Symboles et leurs significations

Les symboles suivants ont été utilisés dans ce guide :

Informations importantes et conseils
utiles concernant l'utilisation de

C

A

l'appareil.

AVERTISSEMENT : Avertissements
sur les situations dangereuses
concernant la sécurité des personnes
et des biens.

Classe de protection contre les chocs
électriques.

PAPIER
RECYCLÉ ET
RECYCLABLE

Cet appareil a été fabriqué dans des installations modernes respectueuses de

l’environnement sans nuire à la nature.

1 Instructions importantes en matière de sécurité et d’environnement

Cette section contient des
instructions de sécurité visant à
prévenir les dangers qui peuvent
entraîner des blessures ou des
dommages matériels.

Toute garantie est nulle si ces
instructions ne sont pas suivies.

1.1 Sécurité générale

• Cet appareil est conforme aux

normes internationales de
sécurité.

• Cet appareil peut être utilisé par

des enfants de plus de 8 ans, des
personnes ayant des difficultés
physiques, sensorielles ou
mentales ou des personnes
manquant d'expérience ou de
connaissances, à condition
qu'un contrôle soit assuré ou
que des informations soient
fournies concernant l'utilisation
sûre de l'appareil et les risques
encourus. Ne laissez pas les
enfants jouer avec l’appareil.
Le nettoyage et l'entretien par
l'utilisateur ne doivent pas être
effectués par des enfants sans
surveillance.

• N'utilisez pas l'appareil si

le cordon d'alimentation ou
l'appareil est endommagé.
Contactez un service agréé.

• Votre alimentation secteur doit

être conforme aux informations
spécifiées sur la plaque
signalétique de l'appareil.

• N’utilisez pas l’appareil avec

une rallonge.

• Pour éviter d'endommager le

cordon d'alimentation, évitez
qu'il soit pincé, serti ou frotté
contre des arêtes vives.

• Ne touchez pas la fiche de

l’appareil avec les mains
mouillées ou humides lorsque
l’appareil est branché.

• Ne tirez pas le cordon pour

débrancher l’appareil.

• N’aspirez pas les matériaux

inflammables et assurez-vous
que les cendres de cigarette
sont refroidies avant de les
aspirer.

• N’aspirez pas d’eau et d’autres

liquides.

Robot aspirateur / Manuel d’utilisation

31 / FR

1 Instructions importantes en matière de sécurité et d’environnement

• Protégez l’appareil de la pluie,

de l’humidité et des sources de
chaleur.

• N’utilisez pas l’appareil dans ou

à proximité d’environnements
et de substances explosives ou
inflammables.

• Débranchez l'appareil avant le

nettoyage et l'entretien.

• N’immergez pas l’appareil ou

son cordon d’alimentation dans
l’eau pour le nettoyer.

• Ne démontez pas l’appareil.

• Utilisez uniquement les

pièces d’origine ou celles
recommandées par le fabricant.

• Pour éviter de bloquer le filtre

ou d’endommager le moteur,
n’aspirez pas le ciment, le plâtre
ou les fragments de papier
comprimé.

• Utilisez l’appareil uniquement

avec l’adaptateur fourni.

• N’utilisez pas l’appareil sans

filtres, sinon il pourrait être
endommagé.

• Cet appareil n’est pas conçu

pour être utilisé par des per­sonnes ayant des handicaps
physique, sensoriel et mental,
les enfants, ou les personnes
qui n’ont pas une expérience
et une connaissance adéquate
par rapport à l’utilisation, sauf
si elles sont sous la surveillance
d’une personne responsable de
leur sécurité ou informées sur le
fonctionnement de l’appareil.

• Les enfants doivent être surveil-

lés pour éviter qu'ils ne jouent
pas avec l'appareil.

• Débranchez l'adaptateur et

retirez le bloc-batteries avant
toute procédure de nettoyage
ou d'entretien.

• Pour éviter tout risque de danger,

un adaptateur endommagé doit
être remplacé par le fabricant,
le représentant autorisé du
fabricant ou un technicien
également qualifié.

• Si vous conservez les matériaux

d’emballage, gardez-les hors de
portée des enfants.

32 / FR

Robot aspirateur / Manuel d’utilisation

1 Instructions importantes en matière de sécurité et d’environnement

• Tenez vos doigts, vos cheveux

et vos vêtements amples à
l’écart des pièces mobiles ou
des dégagements lorsque vous
passez l’aspirateur.

• Les batteries doivent être

retirées de l’appareil avant de le
mettre au rebut.

• Débranchez l’appareil de la

source d’alimentation avant de
retirer la batterie.

• Veuillez éliminer les batteries

usagées conformément aux lois
et règlements locaux.

• Les batteries de cet appareil ne

peuvent être remplacées que
par un service agréé.

• N’utilisez pas de batteries de

différents types ou des batteries
usagées et de nouvelles
batteries à la fois.

• Vous devez installer les batteries

selon la disposition polaire
appropriée.

• Cet appareil ne peut pas être

utilisé par des enfants et par
des personnes aux capacités
physiques, sensorielles ou
mentales réduites ou sans
expérience ou connaissance,
à condition qu’elles soient
surveillées ou qu’elles aient
reçu des instructions y relatives.

• Les enfants doivent être

surveillés pour éviter qu'ils ne
jouent pas avec l'appareil.

• Ne mettez pas de poids sur

l’appareil.

• Ne faites pas fonctionner

l’appareil sur des supports
élevés comme une table ou une
chaise.

• Ne posez pas d’objets lourds

sur l’appareil. Assurez-vous
que les enfants et les animaux
domestiques ne montent pas
sur l’appareil.

• Ne court-circuitez pas les

terminaux d’alimentation.

• Doit être utilisé uniquement

avec les batteries ME1XXFG CM
3200 mAh.

Robot aspirateur / Manuel d’utilisation

33 / FR

1 Instructions importantes en matière de sécurité et d’environnement

• Ce produit n’est pas conçu

pour un usage commercial,
il est destiné à être utilisé à
domicile et dans les applications
suivantes :

– les cuisines du personnel

de magasins, les bureaux et
autres environnements de

travail ;
– les maisons de campagne ;
– par les clients dans des

hôtels, des motels ou d’autres

installations d’hébergement ;
– dans des auberges de

jeunesse, ou dans des

environnements similaires, et
– les dortoirs et les salles à

manger

1.2 Respect de la réglementation
WEEE et élimination des déchets

Ce produit est conforme à la directive
DEEE (2012/19/UE) de l’Union
européenne). Ce produit porte un symbole

de classification pour la mise au rebut des
équipements électriques et électroniques (DEEE).
Ce symbole indique que ce produit ne doit pas être
jeté avec les déchets ménagers à la fin de sa vie
utile. Les appareils usagés doivent être retournés
au point de collecte officiel destiné au recyclage
des appareils électriques et électroniques. Pour
trouver ces systèmes de collecte, veuillez contacter
les autorités locales ou le détaillant auprès duquel
vous avez acheté le produit. Chaque ménage joue
un rôle important dans la récupération et le
recyclage des appareils ménagers usagés.
L’élimination appropriée des appareils usagés aide
à prévenir les conséquences négatives potentielles
pour l’environnement et la santé humaine.

1.3 Informations sur l’emballage

L’emballage de l’appareil a été fabriqué à
partir de matériaux recyclables,
conformément à la législation nationale.

Ne pas jeter les déchets d'emballage avec les
déchets ménagers ou d'autres déchets, les
déposer dans les zones de collecte des emballages
spécifiées par les autorités locales.

34 / FR

Robot aspirateur / Manuel d’utilisation

1 Instructions importantes en matière de sécurité et d’environnement

1.4 Batteries usagées

Assurez-vous de mettre au rebut les
batteries usagées conformément aux
lois et réglementations locales. Le
symbole sur la batterie et l’emballage

indique que la batterie livrée avec
l’appareil ne doit pas être considérée comme un
déchet ménager. Ce symbole peut être utilisé en
conjointement avec un symbole chimique dans
certaines régions. Si les batteries contiennent plus
de 0,0005 % de mercure et plus de 0,004 % de
plomb, le symbole chimique Hg pour le mercure et
le symbole chimique Pb pour le plomb sont ajoutés
sous le symbole. En vous assurant que les batteries
sont mises au rebut de façon appropriée, vous
contribuerez à la prévention les dommages
potentiels à l’environnement et à la santé humaine
dus à une mise au rebut inappropriée des
batteries.

1.5 Comment économiser de
l’énergie

• Lorsque vous utilisez votre appareil, effectuez
les réglages de vitesse en fonction de la surface
afin d’économiser de l’énergie.

• En général, les vitesses les plus faibles sont
utilisées pour le nettoyage des surfaces dures
tandis que les vitesses élevées sont utilisées
pour le nettoyage des tapis.

Robot aspirateur / Manuel d’utilisation

35 / FR

2 Contenu de la boîte

Station de charge Adaptateur de chargeAspirateur Robot

Chiffon de nettoyageOutil de

nettoyage

Accessoires de rechange fournis

1 brosse latérale

1 chiffon de
nettoyage

1 filtre

36 / FR

Manuel d'utilisation et
documentation sur le

produit (2 pièces)

Robot aspirateur / Manuel d’utilisation

Brosse de
nettoyage

3 Aperçu Général

1
2
3

4

5

67

15

14

18

9

10
11

12
13

19

20

21
22

8

24

23

25

16

17

Robot aspirateur / Manuel d’utilisation

37 / FR

3 Aperçu Général

2.1 Contrôles et composants

1. Lidar

2. Corps supérieur

3. Corps central

4. Bouton de démarrage ou de
suspension du nettoyage/bouton
d’envoi à la station de charge

5. Capteur de pare-chocs

6. Pare-chocs avant

7. Capteur de choc pour pare-chocs
avant

8. Broches de charge

9. Capteur de prévention des chutes

10. Broches de charge

11. Roue rotative avant

12. Brosse rotative

13. Couvercle de la brosse rotative

14. Roue arrière

15. Brosse latérale

16. Station de charge

17. Adaptateur de charge

18. Bouton Marche / Arrêt

19. Couvercle d’ouverture du filtre HEPA
du récipient à poussière du robot
aspirateur

20. Nettoyage du couvercle du récipient
à eau

21. Bouton d’éjection du récipient à
poussière du robot aspirateur

22. Nettoyage du récipient à eau

23. Récipient à poussière

24. Filtre HEPA

25. Brosse de nettoyage

2.2 Données techniques

Tension de l’adaptateur 100-240V, 50-60 Hz
Sortie de l’adaptateur 24.0V / 1.5 A

Batterie Li-ion: 14.4V / 3.2 Ah
Temps de charge 4-5 les heures

Durée de fonctionnement

Capacité du récipient à
poussière

Capacité du réservoir
d’eau

Gamme de fréquences
Wi-Fi 2,4G

Connexions Prises en
Charge

Puissance de sortie RF
maximale du Wi-Fi 2.4G

Informations sur
l’exposition aux RF

Durée de fonctionnement:

Informations sur l'exposition aux RF : Le niveau

d'exposition maximal autorisé est calculé en fonction de
la distance de 20 cm entre l'appareil et le corps humain.
Pour respecter les conditions d’exposition aux RF, une
distance de 20cm doit être respectée entre l’appareil et
la personne.

Jusqu’à 150 minutes (en
position muette)

0.4 L

0.3 L

2412-2472 MHz

WLAN IEEE 802.11 b/q/n
sans fil

20 dBm

Gamme de fréquences
Wi-Fi 2,4G

Maximum: 70min
Puissant: 80min
Standard: 120min
Silence: 150min

38 / FR

Robot aspirateur / Manuel d’utilisation

4 Installation

1- Retirez les éponges de protection.

2- Installer le poste de charge.

Installez la fiche de l’adaptateur sur le poste de charge et installez les câbles pour éviter que le câble de
l’adaptateur ne s’enroule autour de la machine pendant l’aspiration.

Installer le poste de charge à un endroit facilement accessible pour l’aspirateur. Installer le

C

Robot aspirateur / Manuel d’utilisation

poste de recharge sur un sol dur et plat plutôt que sur un tapis.

39 / FR

4 Installation

Pour assurer le bon fonctionnement du robot, il est conseillé de ne pas avoir d'obstacles dans un rayon
de 1,5 m à l'avant et de 0,5 m sur les côtés gauche et droit.

0.5M

0.5M

1.5M

Installez la station de chargement sur un sol dur et plat de manière à ce que son dos soit tourné vers le
mur, puis branchez-la.

Gardez toujours la station de charge branchée, sinon l’aspirateur ne peut pas revenir

C
C

automatiquement.

Pour que le chargement se fasse en douceur, ne déplacez pas fréquemment la station .
Lorsque l'emplacement de l'aspirateur est modifié, il peut supprimer la carte disponible et
créer une nouvelle carte en raison de l'erreur de positionnement.

5 Fonctionnement

5.1 Utilisation prévue

Cet appareil est destiné à un usage domestique et non à un usage industriel.

5.2 Charge de l’appareil

1. Mettez le bouton marche-arrêt situé sur le côté en position marche pour la mise sous tension initiale.

Bouton marche / arrêt

40 / FR

Robot aspirateur / Manuel d’utilisation

5 Fonctionnement

2. Placez l'appareil sur la station de manière à ce qu'il soit aligné avec le port de charge.

La charge commence lorsque le voyant bleu de la station de charge clignote 3 fois, puis

C

5.3 Fonctionnement

Pour le premier fonctionnement, amenez le bouton MARCHE/ARRÊT sur le côté de la position O à la
position I. Pour mettre l'aspirateur en marche, appuyez sur le

bouton pendant 3 secondes.
* N'éteignez pas l'appareil en utilisant directement le bouton MARCHE/ARRÊT pendant le nettoyage,

sinon les données de l'aspirateur ne pourront pas être sauvegardées.
* Si le bouton MARCHE/ARRÊT est sur la position ARRÊT, l'aspirateur s'allume automatiquement lorsqu'il

est placé sur la station de charge et s'éteint automatiquement lorsqu'il est retiré de la station de charge.
* Si l'aspirateur n'est pas utilisé pendant une longue période, mettez le bouton MARCHE/ARRÊT en

position arrêt.

s'éteint complètement.

Commencer le nettoyage

Appuyez sur le bouton pour lancer le mode de nettoyage automatique. Au
démarrage, l'aspirateur se retire de la station de charge, effectue un balayage
automatique pour créer une carte, détermine l'itinéraire de nettoyage de manière
intelligente et divise la zone en plusieurs régions. Le parcours de nettoyage est
planifié le long du mur et l'aspirateur avance et recule pour nettoyer les différentes
régions dans l'ordre.

AVERTISSEMENT : Si le niveau de charge est trop faible, le nettoyage ne peut pas être

A
A

Robot aspirateur / Manuel d’utilisation

lancé. Veuillez charger l'appareil avant de commencer le nettoyage.

AVERTISSEMENT : Avant le nettoyage, rangez tous les câbles pour éviter les déconnexions
dues à un enchevêtrement/une traction des câbles et pour éviter d'endommager le mobilier.

41 / FR

5 Fonctionnement

AVERTISSEMENT : En mode de nettoyage automatique, si la surface à nettoyer est

A
A

Pause

Appuyez sur n'importe quel bouton pour mettre l'opération en pause pendant le fonctionnement de
l'aspirateur.

Chargement automatique: L'aspirateur revient automatiquement à la charge une fois le nettoyage
terminé.

Chargement manuel: L’aspirateur robot retourne automatiquement au poste de charge lorsque vous
appuyez sur le bouton “ ” du corps supérieur lorsqu’il est en pause

A. Si l'opération est en pause, appuyez sur le bouton pour une recharge automatique.
B. Si l'aspirateur est coincé n'importe où et ne trouve pas la station de charge, veuillez déplacer vous-

même l'aspirateur vers la station pour qu'il puisse être chargé.

Nettoyage du point fixe

Il ne peut pas démarrer l’opération de nettoyage de la station de charge. Une fois le nettoyage terminé,
il ne retourne pas au poste de charge et reste dans sa position. Placez-le sur le socle de charge ou
déplacez-le vers le socle de charge en appuyant sur le bouton “ ” situé sur le corps supérieur.

inférieure à 10 mètres carrés, le nettoyage est effectué deux fois par défaut.

AVERTISSEMENT : Ne déplacez pas la station de charge pendant le nettoyage et assurez­vous que la station est branchée, sinon l’aspirateur risque de ne pas pouvoir revenir se
recharger.

Amenez l'aspirateur sur la zone à nettoyer et appuyez deux fois sur son bouton.
Lorsque le mode est activé, l'aspirateur doit nettoyer une zone carrée de 1,5 x 1,5
m en se considérant comme le centre.

* L'aspirateur ne peut pas démarrer l'opération de nettoyage du point fixe depuis la
station de charge.

42 / FR

Robot aspirateur / Manuel d’utilisation

5 Fonctionnement

Sélection de la puissance du vide

(Prise en charge uniquement avec l'application mobile correspondante) Vous pouvez sélectionner la
puissance de nettoyage souhaitée à partir de l'application :

• Silence

• Standard

• Puissant

• Maximal

Nettoyage contrôlé à distance

(Prise en charge uniquement avec l'application mobile correspondante) *Vous pouvez diriger l'aspirateur
vers la zone à nettoyer en utilisant le mode de commande manuelle via l'application.

Veille

L'aspirateur passe automatiquement en mode veille s'il reste immobile pendant 10 minutes. L'aspirateur
passe automatiquement en mode veille 10 minutes après avoir été complètement rechargé. Le mode
veille désactive la tâche en cours.

Réinitialisation du système

Appuyez sur le bouton du mode veille pendant 15 secondes pour réinitialiser le système. Lorsque
le système est réinitialisé, la carte et les paramètres d'origine (y compris les limites virtuelles) de
l'aspirateur sont supprimés.

5.3.1 Fonctionnement avec l'application

Télécharger l'application

Pour télécharger l'application, recherchez l'application "HomeDirect-SDA" dans le magasin d'applications
mobiles. Consultez le manuel de l'application mobile pour obtenir des informations détaillées.

Réinitialiser le Wi-Fi

Maintenez les boutons enfoncés “ ” “ ” simultanément jusqu'à ce que l'avertissement sonore se
fasse entendre ; ensuite, le voyant clignote lentement en couleur blanche et l'aspirateur passe en mode
d'appairage.

Ajouter un appareil

Ouvrez l'application, créez un nouveau compte et suivez les instructions de l'application. * Avant de
configurer le Wi-Fi, assurez-vous que l'aspirateur et le réseau Wi-Fi répondent aux exigences suivantes.

Robot aspirateur / Manuel d’utilisation

43 / FR

5 Fonctionnement

A. Aspirateur :

* Le niveau de charge de l'aspirateur doit être supérieur à 20 % ou l'aspirateur doit être placé sur la
station de charge.

B. Réseau Wi-Fi:

• Obtenez le mot de passe correct du réseau sans fil.

• N'utilisez pas de VPN (Réseau Privé Virtuel).

• Le routeur Wi-Fi doit prendre en charge les protocoles 802.11b/g/n et IPv4.

• Le routeur doit être dans la bande de fréquence de 2,4GHz ou un routeur à double bande qui supporte
la bande de 2,4GHz doit être utilisé. L'aspirateur ne supporte pas la bande de fréquence 5GHz.

• Si l'aspirateur ne peut pas se connecter au réseau Wi-Fi bi-bande 2,4/5GHz, veuillez sélectionner le
réseau 2,4GHz pour les paramètres Wi-Fi. Vous pouvez revenir à l'autre bande de fréquences lorsque
le réglage est terminé.

• Si vous vous connectez à un réseau caché, assurez-vous de saisir correctement le nom du réseau
[SSID (sensible aux majuscules)] et de vous connecter à un réseau sans fil de 2,4 GHz.

• Si vous utilisez une extension de réseau sans fil, assurez-vous que le nom du réseau (SSID) et le mot
de passe sont les mêmes que ceux du réseau principal.

• Pour connecter l'aspirateur au serveur d'applications, configurez le pare-feu et le port du routeur
Wi-Fi selon les besoins.

Erreur de connexion Wi-Fi

Statut Wi-Fi Cause profonde Solution

• Assurez-vous que le modem
est connecté au réseau.

• Contactez votre opérateur de
réseau pour voir s'il y a un
problème dans les données
Internet.

• Assurez-vous que le nom du
réseau et le mot de passe ne
sont pas modifiés.

• Réinitialisez la connexion Wi-Fi,
si nécessaire. Veuillez consul­ter la section "Réinitialisation
du Wi-Fi" dans la partie "Télé­chargement de l'Application et
Réinitialisation du Wi-Fi" de ce
manuel.

La lumière blanche est allumée
en continu.

La lumière blanche clignote
rapidement

44 / FR

L'aspirateur est connecté au
routeur (modem), mais il ne
peut pas se connecter au ré­seau.

L'aspirateur ne peut pas se
connecter au modem

Robot aspirateur / Manuel d’utilisation

5 Fonctionnement

• Assurez-vous de la connexion
Wi-Fi de l'aspirateur. Veuillez
consulter le Manuel de l'Appli-

La lumière blanche clignote
lentement.

Le Wi-Fi est réinitialisé ou n'est
pas encore configuré.

Exigences de sécurité du réseau:

* Utilisez les réseaux WPA et WPA2 à chiffrement TKIP, PSK et AES/CCMP.

4.3.2 Modes de fonctionnement

Gestion des Cartes

A. Cartographie des salles en temps réel

La création en temps réel d'un plan de la pièce peut vous aider à comprendre facilement l'itinéraire et
l'environnement de nettoyage. Un plan de la salle est créé après le nettoyage. La carte est mise à jour
en temps réel lors de chaque opération d'aspiration pour assurer une navigation normale. Pour créer un
plan complet de la maison ;

a. Ouvrez les portes de vos pièces pour que l'aspirateur crée une carte de chaque pièce ;
b. Retirez tout objet susceptible d'obstruer ou de bloquer l'aspirateur ;
c. Ne changez pas l'emplacement de la station de charge et ne la débranchez pas après la création de

la carte.

cation Mobile pour des instruc­tions détaillées. Réinitialisez la
connexion Wi-Fi, si nécessaire.
Veuillez vous reporter à la sec­tion "Réinitialisation du Wi-Fi"
de ce manuel.

B. Repositionnement et remappage

Si l'aspirateur est déplacé ou si des changements importants sont apportés à l'environnement,
l'aspirateur essaie de se repositionner pour s'adapter au nouvel environnement et peut créer à nouveau
la carte pertinente. Les détails sont les suivants:

a. Si le repositionnement est réussi, l'aspirateur continue à nettoyer ;
b. Si le repositionnement n'aboutit pas, l'aspirateur recrée la carte afin de garantir une navigation

normale pour l'opération de nettoyage ;
* Veillez à ce que l'aspirateur démarre toujours l'opération de nettoyage depuis la station de charge.
* Ne déplacez pas fréquemment l'aspirateur pendant le nettoyage. S'il est déplacé, ramenez-le à sa

position initiale.

Robot aspirateur / Manuel d’utilisation

45 / FR

5 Fonctionnement

Mode de nettoyage de la pièce (Pris en charge uniquement par l'application
mobile correspondante)

Vous pouvez spécifier les pièces que vous souhaitez nettoyer avec l'application mobile, puis l'aspirateur
ne nettoie que la ou les pièces qui sont marquées dans la carte régionale sur l'application.

C

√A

• L'aspirateur peut également pénétrer dans des zones autres que la zone sélectionnée après avoir
commencé à nettoyer ; veuillez donc retirer les obstacles sur le sol autour de la zone sélectionnée. La
sélection des zones ne fournit pas une isolation sûre.

• Le nettoyage régional ne peut être lancé qu'après que l'aspirateur ait réussi à créer une carte.

Mode de nettoyage régional (pris en charge uniquement par l'application
mobile concernée)

Sélectionnez le mode de nettoyage régional dans l'application, puis spécifiez une zone de nettoyage.
L'aspirateur ne nettoie que la zone sélectionnée et retourne ensuite sur la station de charge.

* Le nettoyage régional ne peut être lancé qu'après que l'aspirateur ait réussi à créer une carte.

D

√B

X

C

Les dimensions de la région peuvent être déterminées
en tenant depuis le coin inférieur droit. En attendant, les
dimensions de la zone affichée sont écrites sur l’écran
avec la ligne pointillée.

Consultez le manuel d'utilisation de l'application mobile pour obtenir des conseils

C

5.4 Fonctionnement du balai à franges

d'utilisation détaillés.

AVERTISSEMENT : N'utilisez pas le mode "balayage humide" sur un tapis.

A

46 / FR

Robot aspirateur / Manuel d’utilisation

5 Fonctionnement

A

AVERTISSEMENT : Ne mettez pas d'eau de Javel ou de détergent dans le réservoir d'eau.

AVERTISSEMENT : Retirez l'unité de balayage humide lorsque l'aspirateur est en cours de

A
A
A

5.4.1 Installation de l'unité de balayage humide

Retirez le récipient à poussière et
l’ensemble du réservoir d’eau (2 en

1).

chargement ou lorsqu'il n'est pas utilisé.

AVERTISSEMENT : Retirez l'unité de balayage humide immédiatement après la fin de
l'opération de balayage humide pour éviter d'endommager vos sols en bois.

AVERTISSEMENT : L'aspirateur coupe automatiquement l'eau lorsque le balayage humide
est interrompu ou terminé. Cependant, le balai à franges reste humide, il ne doit donc pas
être conservé dans cet état pendant une longue période et doit être retiré sans délai.

Retirez le récipient à
poussière.

Retirez le bouchon en
caoutchouc et ajoutez de
l’eau dans le réservoir d’eau
par l’entrée d’eau.

Retirez la serpillère sur le
dispositif de retenue de la
serpillère comme indiqué.

Robot aspirateur / Manuel d’utilisation

Humidifiez la serpillère avant
chaque application.

Placez la serpillère sur le dispositif
de retenue de la serpillère.

47 / FR

4 Fonctionnement

Installez le conteneur à
poussière et l’ensemble du
réservoir d’eau (2 en 1) dans le
sens de la flèche.

Installez le récipient à
poussière et l’ensemble du
réservoir d’eau (deux en un)
dans le sens de la flèche.

5.4.2 Réglage du balayage humide

Vous pouvez commencer l'opération de nettoyage en sélectionnant le mode de nettoyage et en réglant
le niveau d'eau de balayage humide comme vous le souhaitez dans l'application.

* Il est conseillé d'ajouter un mur virtuel (zone interdite au balai à franges) à la zone du tapis sur
l'application afin d'éloigner l'aspirateur du tapis et d'éviter que l'aspirateur robot ne mouille le tapis
pendant l'opération de balayage humide.

48 / FR

Robot aspirateur / Manuel d’utilisation

6 Nettoyage et entretien

Éteignez l'appareil et débranchez-le avant de le nettoyer.

AVERTISSEMENT : N’utilisez jamais d’essence, de solvants, de nettoyants abrasifs,

A

6.1 Nettoyage du récipient à poussière et des filtres

C

C

1. Retirez le récipient à poussière et l'ensemble du réservoir d'eau (2 en 1) en appuyant sur le bouton
comme indiqué ci-dessous.

d’objets métalliques ou de brosses dures pour nettoyer l’appareil.

Vous pouvez appeler notre centre d'appels pour commander un nouveau filtre lorsque votre
filtre atteint la fin de sa durée de vie prévue, est déformé ou doit être remplacé pour une
raison particulière.

Pour obtenir des performances maximales avec le filtre HEPA, nettoyez-le à l’aide d’une
brosse après chaque nettoyage.

Le filtre HEPA (10) est un accessoire remplaçable.
Si vous avez effectué une opération de nettoyage dans un espace où il y a de la poussière

de construction et de la poussière avec de très petites particules, remplacez votre filtre par
un nouveau afin de ne pas subir une perte de performance.

2. Retirez le bac à poussière en le tirant dans le sens de la flèche.

Robot aspirateur / Manuel d’utilisation

49 / FR

6 Nettoyage et entretien

3. Ouvrez le conteneur à poussière comme indiqué ci-dessous. Approchez le récipient à poussière de la
poubelle et retirez la poussière grossière en tapant légèrement sur le récipient.

4. Retirez le filtre haute performance et nettoyez-le à l'aide de la brosse de nettoyage fournie avec
l'appareil.

5. Lavez périodiquement le réservoir d'eau, le conteneur à poussière et l'ensemble du filtre à l'eau
froide, en fonction de la fréquence d'utilisation.

50 / FR

Robot aspirateur / Manuel d’utilisation

6 Nettoyage et entretien

6. Laissez sécher le réservoir d'eau, le conteneur à poussière et l'ensemble du filtre après le lavage, et
assurez-vous qu'ils sont complètement secs.

C

Le séchage peut prendre de 24 à 48 heures.

7. Assemblez le réservoir d'eau, le conteneur à poussière et l'ensemble du filtre après séchage à l'air,
puis installez l'ensemble sur l'aspirateur.

AVERTISSEMENT : Ne faites pas fonctionner l'aspirateur sans avoir installé le groupe de

A

6.2 Nettoyage de la brosse

1. Ouvrez le couvercle supérieur de la brosse principale en appuyant sur les languettes. Tirez et retirez le
rouleau principal vers le haut. Retirez les cheveux emmêlés sur la brosse de nettoyage avec l'extrémité
coupante, et enlevez la poussière sur les poils de la brosse et le rouleau.

2. Remettez la brosse en place après l'avoir nettoyée et refermez le couvercle dans le sens de la flèche.

filtres. Sinon, l'appareil risque d'être endommagé.

Robot aspirateur / Manuel d’utilisation

51 / FR

6 Nettoyage et entretien

6.3 Nettoyage et installation de la brosse latérale

Après une utilisation prolongée, lavez la brosse latérale à l’eau chaude afin d’en éliminer toute
déformation. Installez-la sur le robot tel qu’illustré après qu’elle a séché.

6.4 Nettoyage des capteurs

Nettoyez régulièrement les capteurs et enlevez la poussière à l'aide d'un chiffon sec et doux ou d'une
brosse de nettoyage.

C

Vous recevez une notification via l’application lorsque le nettoyage du capteur est nécessaire.

Ön tampon
çarpma sensörü

Şarj pinleri

Arbre de roue

Tampon sensörü

52 / FR

Robot aspirateur / Manuel d’utilisation

Capteur de prévention des chutes

6 Nettoyage et entretien

6.5 Nettoyage de l'unité de balayage humide

Nous vous recommandons de retirer le support du balai à franges d'un côté, de vider le réservoir d'eau,
de rincer le balai à franges à l'eau, puis de le laisser sécher après chaque utilisation de l'appareil.

Vous pouvez laver le balai dans une machine à laver.

Robot aspirateur / Manuel d’utilisation

53 / FR

7 Dépannage

Conditions Générales d'Erreur

Échec Cause et remède

Ne peut être utilisé 1. Le niveau de charge est faible. Placez l'aspirateur sur la station de

charge ou la station de manière à ce qu'il soit aligné avec les pôles
de charge. Amenez le bouton situé à gauche de l'aspirateur sur la
position "I" ; l'aspirateur fonctionnera automatiquement (lorsque
l'aspirateur est complètement déchargé, vous devrez le recharger
pendant un certain temps pour qu'il fonctionne automatiquement).

2. La température ambiante est très basse (inférieure à 0 °C) ou très
élevée (supérieure à 50 °C). Veuillez utiliser l’aspirateur à une tem­pérature ambiante de 0 à 40 °C.

3. Veillez à ce que le bouton marche/arrêt situé sur le côté de l'aspira­teur soit en position "I".

Batterie non chargée 1. Veuillez retirer l'aspirateur et vérifier si le témoin lumineux de la

station de charge ou de la station est allumé et assurez-vous que
les deux extrémités de l'adaptateur d'alimentation de la station de
charge sont connectées.

2. Contact défectueux. Veuillez nettoyer les contacts à ressort de la
station de charge et les contacts de charge de l'aspirateur.

3. Veillez à ce que le bouton marche/arrêt situé sur le côté de l'aspira­teur soit en position "I".

Ne retourne pas à la station
d'accueil pour se recharger.

Fonctionnement anormal 1. Éteignez et rallumez.
Fonctionne avec un bruit

anormal.

Les performances de
nettoyage sont faibles / il y
a des fuites de poussière

1. Il y a trop d'obstacles autour de la station de charge ou de la station
. Veuillez placer la station de charge ou la station dans une zone
libre d'obstacles.

2. L'aspirateur est trop éloigné de la station de charge ou de la station
. Rapprochez l'aspirateur de la station de charge ou de la station et
réessayez.

3. Assurez-vous que le socle de charge est branché et qu’il est ali­menté.

1. Des matières étrangères peuvent avoir pénétré dans la brosse prin­cipale, les brosses latérales et les roues. Veuillez éteindre l'aspira­teur et le nettoyer.

1. Le conteneur à poussière est plein. Veuillez nettoyer le conteneur à
poussière.

2. Le filtre est bouché. Veuillez nettoyer ou remplacer le filtre.

3. Des matières étrangères peuvent avoir pénétré dans la brosse prin­cipale. Veuillez nettoyer la brosse principale.

54 / FR

Robot aspirateur / Manuel d’utilisation

7 Dépannage

Impossible de se connecter
au réseau Wi-Fi.

La fonction de nettoyage
programmé ne fonctionne
pas

L'aspirateur consomme de
l'énergie lorsqu'il est dans
la station de charge.

L'aspirateur doit être
rechargé pendant 16
heures au cours des trois
premières opérations de
charge.

1. Le signal Wi-Fi est faible. Assurez-vous que le signal Wi-Fi à l'endroit
où se trouve l'aspirateur est puissant.

2. Il y a une condition anormale dans la connexion Wi-Fi. Veuillez réini­tialiser le Wi-Fi, télécharger la dernière application mobile et rées­sayer.

3. Le mot de passe n'a pas été saisi correctement.

4. Le routeur utilisé est un modèle qui fonctionne dans la bande de
fréquence 5G (cet aspirateur robot prend en charge la bande de
fréquence 2,4G uniquement).

Le niveau de charge est faible. Le nettoyage programmé ne peut être
lancé que lorsque le niveau de charge est ≥ 20 %.

L'aspirateur consomme très peu d'énergie lorsqu'il se trouve dans
la station de charge cette caractéristique permet de maintenir les
performances de la batterie à un niveau optimal.

La batterie au lithium n'a pas d'effet mémoire lorsqu'elle est utilisée et
aucun temps d'attente n'est nécessaire lorsqu'elle est complètement
chargée.

Liste des Défaillances

Lorsque l'aspirateur présente une défaillance, le voyant rouge de l'aspirateur clignote et un signal sonore
correspondant retentit simultanément. Suivez les instructions sonores pour résoudre le problème.

Avertissement Sonore Solution

Erreur 1: La batterie est anormale. Veuillez

vous référer au manuel ou à l'application.

Erreur 2: Le module de roue est anormal.
Veuillez vous référer au manuel ou à
l'application.

Erreur 3: Le module de brosse latérale est
anormal. Veuillez vous référer au manuel ou à
l'application.

Robot aspirateur / Manuel d’utilisation

• Veuillez ouvrir le compartiment de la batterie, vé-
rifier si la connexion de la batterie est correcte et
redémarrer l'aspirateur.

• La température de la batterie est très élevée ou
très basse. Attendez que la température de la
batterie atteigne les valeurs normales (0 °C~40
°C/32 °F~104 °F).

• Veuillez vérifier qu'aucun corps étranger n'est
coincé dans les roues et redémarrez l'aspirateur.

• Vérifiez qu'aucun corps étranger n'est coincé
dans la brosse latérale et redémarrez l'aspirateur.

55 / FR

7 Dépannage

Erreur 4: Le ventilateur est anormal. Veuillez

vous référer au manuel ou à l'application.

Erreur 5: La brosse rotative est anormale.
Veuillez vous référer au manuel ou à
l'application.

Erreur 6: La pompe à eau est anormale. Veuillez
vous référer au manuel ou à l'application.

Erreur 7: Le capteur laser est anormal. Veuillez
vous référer au manuel ou à l'application.

Erreur 9: L'opération de chargement est
anormale. Veuillez nettoyer la zone de contact
de la charge.

Erreur 10: L'aspirateur est anormal. Veuillez
éteindre et redémarrer à nouveau.

Erreur 12: La performance est anormale.
Veuillez vous assurer que le bouton principal
est allumé.

• Veuillez vérifier qu'aucun corps étranger n'est
coincé dans l'orifice du ventilateur et redémarrer
l'aspiration.

• Veuillez vérifier le bac à poussière et le filtre, et
redémarrer l'aspirateur.

• Veuillez retirer la brosse rotative, et nettoyer
la brosse rotative, la partie de connexion de la
brosse, le couvercle de la brosse rotative et la
buse à poussière. Redémarrez l'aspirateur après
le nettoyage.

• Veuillez nettoyer le réservoir d'eau, les connexions
de la pompe à eau dans le réservoir et l'appareil
et la sortie d'eau sous l'aspirateur et vérifier le
module de balayage humide. Veuillez essayer de
redémarrer l'aspirateur après le nettoyage.

• Veuillez vérifier l'absence de corps étrangers à
l'intérieur du capteur laser, nettoyez-les si néces­saire et redémarrez l'aspirateur.

• Veuillez vérifier l'absence de contamination dans
la zone de charge et nettoyer les pôles de charge.

• Veuillez vérifier si la batterie est correctement
connectée.

• Veuillez mettre le bouton principal en position O
et le remettre en position I et redémarrer l'aspi­rateur.

• Veuillez mettre le bouton principal en position I

56 / FR

Robot aspirateur / Manuel d’utilisation

Si prega di leggere questa guida prima dell’uso!

Gentile Cliente,
Grazie per aver scelto un prodotto BEKO. Vorremmo che da questo prodotto di alta qualità

fabbricato con tecnologia all'avanguardia ottenessi l'efficienza ottimale. Prima dell'uso
assicurati di aver letto e compreso a fondo questa guida e la documentazione supplementare
e conservale come riferimento. Fornisci questa guida con l'unità se la consegni a qualcun altro.
Osserva tutte le avvertenze e le informazioni qui contenute e segui le istruzioni.

Simboli e loro significati

In questa guida sono stato utilizzati i seguenti simboli:

Informazioni importanti e consigli utili

C

A

sull'uso del dispositivo.

AVVERTENZA: Avvertenze relative a
situazioni pericolose per la vita delle
persone e l’integrità delle cose.

Classe di protezione contro le scosse
elettriche.

CARTA
RICICLATA E
RICICLABILE

Questo prodotto è stato realizzato presso impianti rispettosi dell’ambiente e

moderni senza arrecare nessun danno alla natura.

1 Importanti istruzioni di sicurezza e ambientali

Questa sezione contiene istruzioni
di sicurezza per prevenire pericoli
che possono provocare lesioni o
danni materiali.

Qualsiasi garanzia è nulla se
queste istruzioni non vengono
seguite.

1.1 Norme di sicurezza
generali

• Questo elettrodomestico è

conforme alle norme di sicurezza
internazionali.

• Questo dispositivo può essere

utilizzato da bambini di età
superiore a 8 anni, persone con
problemi fisici, uditivi o mentali
o persone con mancanza di
esperienza o conoscenza;
purché ne sia garantito il
controllo o vengano fornite
informazioni sull'uso sicuro
del dispositivo e sui pericoli
connessi. I bambini non devono
giocare con l'apparecchiatura.
La pulizia e la manutenzione
non devono essere eseguiti dai
bambini non sorvegliati.

• Non utilizzare l’elettrodomestico

se il cavo di alimentazione o
l'elettrodomestico stesso sono
danneggiati. Contattare un
servizio autorizzato.

• L’alimentazione di rete

deve essere in linea con le
informazioni specificate sulla
targhetta di identificazione
dell'elettrodomestico.

• Non usare l’elettrodomestico

con una prolunga.

• Per evitare di danneggiare il

cavo di alimentazione, evitare
che venga pizzicato, piegato o
sfregato contro bordi taglienti.

• Non toccare la spina

dell’elettrodomestico se le mani
sono bagnate o umide, quando
l’elettrodomestico è collegato.

• Non tirare il cavo mentre si

scollega l’elettrodomestico.

• Non aspirare materiali

infiammabili e assicurarsi che
la cenere delle sigarette sia
raffreddata prima di aspirarla.

• Non aspirare acqua e altri liquidi.

58 / IT

Robot aspirapolvere / Manuale d'uso

1 Importanti istruzioni di sicurezza e ambientali

• Proteggere l'elettrodomestico

da pioggia, umidità e fonti di
calore.

• Non utilizzare l'elettrodomestico

in ambienti e sostanze esplosive
o infiammabili o nelle loro
vicinanze.

• Scollegare l’elettrodomestico

prima della pulizia e della
manutenzione.

• Non immergere

l'elettrodomestico o il suo cavo
di alimentazione in acqua per
la pulizia.

• Non smontare

l'elettrodomestico.

• Servirsi unicamente di ricambi

originali o consigliati dal
produttore.

• Per evitare il blocco del filtro o

danni al motore, non aspirare
cemento, gesso o frammenti di
carta compressa.

• Utilizzare l'elettrodomestico solo

con l’adattatore in dotazione.

• Non utilizzare l'elettrodomestico

senza filtri, altrimenti potrebbe
danneggiarsi.

• Se si conserva il materiale d'im-

ballaggio, tenerlo fuori dal por­tata dei bambini.

• Questo elettrodomestico non è

destinato ad essere utilizzato da
persone, compresi i bambini,
con disabilità fisiche, sensoriali
e mentali o da coloro che non
hanno un'adeguata esperienza
e conoscenza del suo utilizzo,
a meno che non siano sotto la
sorveglianza di una persona re­sponsabile della loro sicurezza
o siano informati sul funziona­mento dell’elettrodomestico
stesso.

• I bambini dovranno essere sor-

vegliati per evitare che giochino
con l'elettrodomestico.

• Scollegare l'adattatore e

rimuovere il pacco batterie
prima di qualsiasi procedura di
pulizia o manutenzione.

• Per evitare qualsiasi rischio

e pericolo, un eventuale
adattatore danneggiato dovrà
essere sostituito dal produttore,
dal rappresentante autorizzato
del produttore o da un tecnico
altrettanto qualificato.

Robot aspirapolvere / Manuale d'uso

59 / IT

1 Importanti istruzioni di sicurezza e ambientali

• Durante l'aspirazione, tenere

le dita, i capelli e i vestiti larghi
lontano dalle parti in movimento
o dagli spazi liberi.

• Prima di eliminare

l’elettrodomestico le batterie
dovranno essere rimosse.

• Prima di rimuovere la batteria,

scollegare l’elettrodomestico
dalla fonte di alimentazione.

• Smaltire le batterie usate in

conformità con le leggi e i
regolamenti locali.

• Le batterie incluse in questo

elettrodomestico potranno
essere sostituite solo da servizi
assistenza autorizzati.

• Non utilizzare batterie di tipo

diverso o batterie vecchie e
nuove insieme.

• Le batterie dovranno essere

installate con la corretta
disposizione polare.

• Non cortocircuitare i terminali di

• Questo elettrodomestico non

dovrà essere azionato da
bambini e da persone con
capacità fisiche, sensoriali e
cognitive limitate o da persone
con mancanza di esperienza e
conoscenza, a meno che non
siano sorvegliate o abbiano
ricevuto le relative istruzioni.

• I bambini dovranno essere

sorvegliati per evitare che
giochino con l'elettrodomestico.

• Non mettere nessun oggetto

sull’elettrodomestico.

• Non far funzionare

l'elettrodomestico su piani
elevati come un tavolo o una
sedia.

• Questo prodotto non è progettato

per l’uso commerciale, è
destinato all’uso in casa e
in applicazioni simili come
specificato qui di seguito:

– Nelle cucine del personale dei

alimentazione.

negozi, negli uffici e in altri

• Dovrà essere usato solo con

batterie ME1XXFG CM 3200
mAh.

60 / IT

ambienti di lavoro,

– Nelle fattorie,

Robot aspirapolvere / Manuale d'uso

1 Importanti istruzioni di sicurezza e ambientali

– Negli hotel, da clienti,

all’interno di motel e altri

ambienti residenziali;
– In ostelli o ambienti simili.
– Luoghi di riposo e ambienti

per la prima colazione

• Non mettere nessun oggetto

sull’elettrodomestico.
Accertarsi che i bambini e gli
animali domestici non salgano
sull’apparecchio.

1.2 Conformità con i regolamento
WEEE e smaltimento dei rifiuti

Questo apparecchio è conforme alla
Direttiva UE WEEE (2012/19/EU). Questo
apparecchio riporta il simbolo di
classificazione per i rifiuti delle

apparecchiature elettriche ed elettroniche (WEEE).
Questo simbolo indica che questo prodotto non

deve essere smaltito con altri rifiuti domestici al
termine della sua vita utile. Il dispositivo usato deve
essere portato a un punto di raccolta ufficiale per il
riciclaggio di dispositivi elettrici ed elettronici. Per
individuare questi punti di raccolta, contattare le
proprie autorità locali oppure il rivenditore presso
cui è stato acquistato il prodotto. Ciascuna famiglia
ha un ruolo importante nel recupero e riciclaggio
di vecchi apparecchi. Lo smaltimento appropriato
degli apparecchi usati aiuta a prevenire potenziali
conseguenze negative per l’ambiente e la salute
umana.

1.3 Informazioni sull’imballaggio

L'imballaggio del prodotto è realizzato
con materiali riciclabili, in conformità con
la legislazione nazionale.

Non smaltire i rifiuti di imballaggio con i rifiuti
domestici o altri rifiuti, smaltirli nelle aree di
raccolta degli imballaggi specificate dalle autorità
locali.

1.4 Batterie esauste

Assicurarsi che le batterie esauste
vengano smaltite in conformità alle leggi
e ai regolamenti locali. Il simbolo sulla
batteria e sull'imballaggio indica che la

batteria consegnata con il prodotto non
deve essere considerata un rifiuto domestico. In
alcune regioni, questo simbolo potrebbe essere
usato in combinazione con un simbolo chimico. Se
le batterie contengono più dello 0,0005% di
mercurio e più dello 0,004% di piombo, il simbolo
chimico Hg per il mercurio e il simbolo chimico Pb
per il piombo sono aggiunti sotto il simbolo.
Assicurandosi che le batterie siano smaltite
correttamente, si contribuirà alla prevenzione di
potenziali danni all'ambiente e alla salute umana
dovuti allo smaltimento improprio delle batterie.

1.5 Cosa fare per risparmiare
energia

• Quando si utilizza l’apparecchiatura, regolare
le impostazioni della velocità in base alla
superficie, al fine di risparmiare energia.

• Normalmente, le velocità più basse sono usate
quando si puliscono le superfici dure, mentre le
alte velocità sono usate per pulire i tappeti.

Robot aspirapolvere / Manuale d'uso

61 / IT

2 Contenuto della scatola

Robot aspirapolvere Stazione di ricarica

Strumento per
la pulizia

Panno per la
pulizia

Accessori di ricambio in
dotazione

1 Spazzola laterale

1 Panno per la
pulizia

Manuale utente e
documentazione del
prodotto (2 pezzi)

Adattatore di ricarica

Spazzolino per la pulizia

62 / IT

1 filtro

Robot aspirapolvere / Manuale d'uso

3 Panoramica

1
2
3

4

5

67

15

14

18

9

10
11

12
13

19

20

21

22

8

24

23

25

16

17

Robot aspirapolvere / Manuale d'uso

63 / IT

3 Panoramica

2.1 Controlli e componenti

1. Lidar

2. Corpo superiore

3. Corpo centrale

4. Pulsante Avvia pulizia-Pausa / Pulsante
di invio al Supporto di ricarica

5. Sensore paraurti

6. Paraurti anteriore

7. Sensore contatto paraurti anteriore

8. Perni di ricarica

9. Sensore di prevenzione delle cadute

10. Perni di ricarica

11. Ruota girevole anteriore

12. Spazzola rotante

13. Coperchio della spazzola rotante

14. Ruota posteriore

15. Spazzola laterale

16. Stazione di ricarica

17. Adattatore di ricarica

18. Pulsante On/Off

19. Coperchio di apertura del filtro EPA
del contenitore dell’aspirapolvere del
robot

20. Coperchio di riempimento del conteni­tore dell’acqua del mocio

21. Pulsante di espulsione del contenitore
della polvere del robot sottovuoto

22. Contenitore dell’acqua del mocio

23. Spia

24. Filtro EPA

25. Spazzolino per la puliziaa

2.2 Dati tecnici

Tensione dell’adattatore 100-240V, 50-60 Hz
Uscita adattatore 24.0V / 1.5 A

Batteria Li-ion: 14.4V / 3.2 Ah
Tempo di ricarica 4-5 ore

Tempo di funzionamento

Capacità del contenitore
della polvere

Capacità del serbatoio
dell’acqua

Gamma di frequenza Wi­Fi 2,4 G

Connessioni supportate

massima potenza di
uscita RF 2,4 G Wi-Fi

Informazioni
sull’esposizione alle
radiofrequenze

Tempo di funzionamento

Informazioni sull'esposizione alle radiofrequenze:

Il livello massimo di esposizione consentito è calcolato in
base alla distanza di 20 cm tra l'elettrodomestico e il corpo
umano. Per rispettare la condizione di esposizione RF, tra
l'elettrodomestico e la persona dovrebbe essere creata una
distanza di 20 cm.

Fino a 150 minuti (in
posizione muto)

0.4 L

0.3 L

2412-2472 MHz

WLAN IEEE 802.11 b/q/n
senza fili

20 dBm

2.4G Wi-Fi massimo

Massimo: 70 Min
Potente: 80 Min
Standard: 120 Min
Silenzioso: 150 Min

64 / IT

Robot aspirapolvere / Manuale d'uso

4 Installazione

1- Rimuovere le spugne protettive.

2-Installare la stazione di ricarica.

Installare la spina dell’adattatore alla stazione di ricarica e sistemare i cavi al fine di evitare che il cavo
dell’adattatore si avvolga intorno alla macchina mentre sono in corso le operazioni di aspirazione.

Installare la stazione di ricarica in una posizione in cui sia facilmente accessibile

C

Robot aspirapolvere / Manuale d'uso

dall’aspirapolvere. Installare la stazione di ricarica su un terreno rigido e piano piuttosto che
su un tappeto.

65 / IT

4 Installazione

Per garantire un funzionamento regolare del robot, fare in modo che non vi siano ostacoli entro 1,5 m
sul davanti ed entro 0,5 m sui lati destro e sinistro.

0.5M

0.5M

1.5M

Installare la stazione e di ricarica su un terreno duro e piano in modo che la sua parte posteriore sia
rivolta verso il muro e poi collegarla.

Tenere sempre collegata la stazione di ricarica, altrimenti l’aspirapolvere non può tornare in

C
C

posizione in modo automatico.

Per un funzionamento regolare della ricarica, non spostare frequentemente la stazione.
Il cambio della posizione dell'aspirapolvere potrebbe cancellare la mappa disponibile e
crearne una nuova a causa dell'errore di posizionamento.

5 Funzionamento

5.1 Uso previsto

Questo elettrodomestico è destinato all'uso domestico, non è adatto all'uso industriale.

5.2 Ricarica dell'elettrodomestico

1. Per l’accensione iniziale portare il pulsante on-off sul lato in posizione on.

Pulsante On/Off

66 / IT

Robot aspirapolvere / Manuale d'uso

5 Funzionamento

2. Posizionare l'elettrodomestico sulla stazione in modo che sia allineato con la porta di ricarica.

La ricarica inizia dopo che l'indicatore blu della stazione di ricarica lampeggia 3 volte e poi

C

5.3 Funzionamento

Per il primo funzionamento, portare il pulsante ON/OFF sul lato da O a I. Per accendere l'aspirapolvere,
premere il pulsante

per 3 secondi.
* Non spegnere l'elettrodomestico con il pulsante ON/OFF durante la pulizia, altrimenti i dati

dell'aspirapolvere non potranno essere salvati.
* Se il pulsante ON/OFF è sulla posizione OFF, l'aspirapolvere si accenderà automaticamente quando

viene posizionato sulla stazione di ricarica e si spegnerà automaticamente quando viene rimosso.
* Se l'aspirapolvere non viene utilizzato per un lungo periodo di tempo, portare il pulsante ON/OFF in

posizione off.

si spegne completamente.

Avvio della pulizia

Premere il pulsante per avviare la modalità di pulizia automatica. Quando viene
avviato, l'aspirapolvere viene rimosso dalla stazione di ricarica, esegue una
scansione automatica per creare una mappa, determina il percorso di pulizia in
modo intelligente e divide l'area in diverse regioni. Il percorso di pulizia è pianificato
lungo la parete e l'aspirapolvere si muove avanti e indietro per pulire diverse regioni
in ordine.

AVVERTENZA: La pulizia non può essere avviata se il livello di carica è troppo basso. Si

A
A

Robot aspirapolvere / Manuale d'uso

prega di ricaricare l'elettrodomestico prima di iniziare la pulizia.

AVVERTENZA: Prima della pulizia, riordinare tutti i cavi per evitare disconnessioni dovute
all'impigliamento/tiraggio dei cavi e per evitare danni ai mobili.

67 / IT

5 Funzionamento

AVVERTENZA: Nella modalità di pulizia automatica, se l'area da pulire è inferiore a 10

A
A

Mettere in pausa

Per interrompere il funzionamento mentre l'aspirapolvere è in funzione, premere un pulsante qualsiasi.

Ricarica automatica L'aspirapolvere torna automaticamente a ricaricarsi al termine della pulizia.
Ricarica manuale: Il robot aspirapolvere ritorna automaticamente alla stazione di ricarica quando

viene premuto il pulsante “ ” sulla parte superiore del corpo quando è in posizione di pausa.

A. Se il funzionamento è in pausa, premere il pulsante per ricaricare automaticamente.
B. Se l'aspirapolvere è impigliato da qualche parte e non riesce a trovare il dock di ricarica, si prega di

spostare l'aspirapolvere nella stazione per permettergli di essere ricaricato.

Pulizia a punto fisso

stazione . Quando la pulizia del punto è completata, non ritorna alla stazione di ricarica e resta nella sua
posizione. Portarlo alla base di ricarica o spostarlo alla base di ricarica premendo il pulsante “ ” sulla
parte superiore del corpo.

metri quadrati, per impostazione predefinita la pulizia viene eseguita due volte.

AVVERTENZA: Durante la pulizia, non spostare il dock di ricarica o la stazione e assicurarsi
che il dock o la stazione siano collegati, altrimenti l'aspirapolvere potrebbe non essere in
grado di tornare in posizione per la ricarica.

Portare l'aspirapolvere sull’area da pulire e premere due volte il suo pulsante.
Quando la modalità è attivata, l'aspirapolvere pulirà un'area quadrata di 1,5 x 1,5 m
considerando il dispositivo stesso come centro.

* L'aspirapolvere non può avviare la pulizia a punto fisso dal dock di ricarica o dalla
stazione .

Non può avviare l’operazione di pulizia puntuale dalla stazione di ricarica o dalla

Selezione della potenza dell’aspirazione

(Possibile solo con la relativa applicazione mobile) È possibile selezionare la potenza di pulizia desiderata
dall'applicazione:

* Leggera
* Standard
* Potente
* Massima

Pulizia telecomandata

(Possibile solo con la relativa applicazione mobile) *È possibile dirigere l'aspirapolvere verso l'area da
pulire utilizzando la modalità di controllo manuale a distanza attraverso l'applicazione.

68 / IT

Robot aspirapolvere / Manuale d'uso

5 Funzionamento

Modalità sleep

L'aspirapolvere passa automaticamente alla modalità sleep se rimane fermo per 10 minuti.
L'aspirapolvere passa automaticamente alla modalità sleep 10 minuti dopo essere stato completamente
ricaricato. La modalità sleep disattiva l’attività corrente.

Reset del sistema

Per resettare il sistema premere il pulsante della modalità stand-by per 15 secondi. Quando il sistema
viene resettato, la mappa e le impostazioni originali (compresi i limiti virtuali) sull'aspirapolvere vengono
cancellate.

5.3.1 Funzionamento con l'applicazione

Download dell'applicazione

Per scaricare l'applicazione, cercare l'applicazione "HomeDirect-SDA" nell'app store delle applicazioni
mobili. Consultare il manuale delle applicazioni mobili per informazioni dettagliate.

Reset del Wi-Fi

Tenere premuti “ ” “ ” contemporaneamente i pulsanti fino a quando si sente l'avviso acustico;
l'indicatore lampeggia quindi lentamente in colore bianco e l'aspirapolvere passa alla modalità di
abbinamento.

Aggiungere un dispositivo

Aprire l'applicazione, creare un nuovo account e seguire le istruzioni dell'applicazione. * Prima di
impostare il Wi-Fi, assicurarsi che l'aspirapolvere e la rete Wi-Fi soddisfino i seguenti requisiti.

A. Aspirapolvere:

* Il livello di ricarica dell'aspirapolvere dovrà essere superiore al 20% o l'aspirapolvere dovrà essere
posizionato sulla base di ricarica.

B. Rete Wi-Fi:

• Ottenere la password corretta della rete wireless.

• Non usare nessuna VPN (Virtual Private Network).

• Il router Wi-Fi deve supportare i protocolli 802.11b/g/n e IPv4.

• Il router dovrà essere nella banda di frequenza 2,4 GHz o dovrà essere usato un router dual-band che
supporti la banda 2,4 GHz. L'aspirapolvere non supporta la banda di frequenza 5 GHz.

• Se l'aspirapolvere non può connettersi alla rete Wi-Fi dual-band 2,4/5GHz, per le configurazioni del
Wi-Fi selezionare la rete 2,4 GHz. Al termine della configurazione si potrà tornare all'altra banda di
frequenza.

• Se ci si sta collegando a una rete nascosta, assicurarsi di inserire correttamente il nome della rete
[SSID (sensibile alla maiuscola)] e di essere collegati a una rete wireless a 2,4 GHz.

Robot aspirapolvere / Manuale d'uso

69 / IT

5 Funzionamento

• Se si sta usando un estensore di rete wireless, assicurarsi che il nome della rete (SSID) e la password
siano gli stessi della rete principale.

• Per collegare l'aspirapolvere al server delle applicazioni, configurare il firewall e la porta del router
Wi-Fi come richiesto.

Errore di connessione Wi-Fi

Stato del Wi-Fi Causa principale Soluzione

• Assicurarsi che il modem sia

La luce bianca si illumina
continuamente.

La luce bianca lampeggia
rapidamente

La luce bianca lampeggia
lentamente.

L'aspirapolvere è collegato al
router (modem), ma non può
collegarsi alla rete.

L'aspirapolvere non può colle­garsi al modem

Il Wi-Fi è resettato o non ancora
configurato.

collegato alla rete.

• Contattare il proprio operatore
di rete per vedere se c'è un
problema nei dati internet.

• Assicurarsi che il nome della
rete e la password non siano
cambiati.

• Resettare il collegamento con il
Wi-Fi, se necessario. Fare rife­rimento alla sezione "Reset del
Wi-Fi" nella parte "Download
dell'applicazione e reset del
Wi-Fi" di questo manuale.

• Verificare il collegamento Wi-Fi
dell'aspirapolvere. Consultare il
manuale delle applicazioni mo­bili per istruzioni dettagliate.
Resettare il collegamento con il
Wi-Fi, se necessario. Fare rife­rimento alla sezione "Reset del
Wi-Fi" di questo manuale

70 / IT

Robot aspirapolvere / Manuale d'uso

5 Funzionamento

Requisiti di sicurezza della rete:

* Utilizzare le reti WPA e WPA2 criptate, TKIP, PSK e AES/CCMP.

5.3.2 Modalità di funzionamento

Gestione delle mappe

A. Mappatura della stanza in tempo reale

La creazione in tempo reale di una mappa della stanza potrà aiutare a capire facilmente il percorso di
pulizia e l'ambiente di pulizia. Una mappa della stanza viene creata dopo la pulizia. Per garantire una
navigazione normale, la mappa viene aggiornata in tempo reale durante ogni operazione di aspirazione.
Per creare una mappa completa della casa;

a. Apri le porte delle stanze per fare in modo che l'aspirapolvere crei una mappa di ogni stanza;
b. Rimuovere qualsiasi oggetto che possa causare un'ostruzione o un blocco dell'aspirapolvere;
c. Non cambiare la posizione del dock di ricarica e non scollegarlo dopo che la mappa è stata creata.

B. Riposizionamento e rimappatura

Se l'aspirapolvere viene riposizionato o vengono apportati cambiamenti significativi nell'ambiente,
l'aspirapolvere cerca di riposizionarsi per adattarsi al nuovo ambiente e può creare di nuovo la relativa
mappa. I dettagli sono i seguenti:

a. Se il riposizionamento è riuscito, l'aspirapolvere continua a pulire;
b. Se il riposizionamento non è riuscito, l'aspirapolvere ricrea la mappa per garantire una navigazione

normale per la pulizia;
* Assicurarsi che l'aspirapolvere inizi sempre la pulizia dal dock di ricarica.
* Non spostare frequentemente l'aspirapolvere durante la pulizia. Se spostato, riportarlo nella posizione

originale.

Modalità di pulizia della stanza (possibile solo dalla relativa applicazione
mobile)

È possibile specificare le stanze che si vuole siano pulite con l'applicazione mobile; l'aspirapolvere
quindi pulisce solo la stanza o le stanze che sono segnate nella mappa delle regioni sull'applicazione.

C

√A

Robot aspirapolvere / Manuale d'uso

D

√B

71 / IT

5 Funzionamento

• Dopo aver iniziato la pulizia, l'aspirapolvere potrebbe anche entrare in aree diverse da quella selezio-
nata; si prega quindi di rimuovere gli ostacoli sulla superficie intorno all'area selezionata. L’aspirapol­vere potrebbe comunque non rispettare l’area selezionata.

• La pulizia delle regioni può essere avviata solo dopo che l'aspirapolvere ha creato con successo una
mappa.

Modalità di pulizia delle regioni (possibile solo dalla relativa applicazione
mobile)

X

C

Selezionare la modalità di pulizia delle regioni nell'applicazione e poi specificare un'area da pulire.
L'aspirapolvere pulisce solo l'area selezionata e poi ritorna al dock di ricarica.

* La pulizia delle regioni può essere avviata solo dopo che l'aspirapolvere ha creato con successo una
mappa.

Fare riferimento al manuale operativo dell'applicazione mobile per consigli dettagliati.

Sarà possibile determinare le dimensioni della regione
tenendolo dall’angolo in basso a destra. Nel frattempo,
le dimensioni dell’area visualizzata sono indicate sullo
schermo con la linea tratteggiata.

C

5.4 Funzionamento del mop

AVVERTENZA: Non usare la modalità mop sui tappeti.

A
A

AVVERTENZA: Non mettere candeggina o detergente nel serbatoio dell'acqua.

AVVERTENZA: Quando l’aspirapolvere è in carica o quando non è in funzione, rimuovere

A

l'unità mop.

72 / IT

Robot aspirapolvere / Manuale d'uso

5 Funzionamento

AVVERTENZA: Per evitare di danneggiare i pavimenti in legno, rimuovere l'unità mop

A
A

5.4.1 Installazione dell'unità di lavaggio a umido

Rimuovere il contenitore della polvere
e il gruppo del serbatoio dell’acqua (2
in 1).

immediatamente dopo il completamento dell'operazione di pulizia.

AVVERTENZA: Quando il lavaggio viene interrotto o terminato, l'aspirapolvere interrompe
automaticamente il passaggio di acqua. Il mop, tuttavia, rimane bagnato e quindi non deve
essere tenuto in questa condizione per un lungo periodo e deve essere subito rimosso.

Rimuovere il contenitore della
polvere.

Rimuovere il tappo di
gomma e aggiungere acqua
al serbatoio dell’acqua
dall’ingresso acqua.

Rimuovere lo straccio sul
fermo del mocio come indicato
nell’immagine.

Robot aspirapolvere / Manuale d'uso

Inumidire lo straccio prima di
ogni lavaggio

Posizionare lo straccio sul fermo
del mocio.

73 / IT

5 Funzionamento

Installare il contenitore
della polvere e il gruppo del
serbatoio dell’acqua (2 in 1)
nella direzione della freccia.

Installare il contenitore
della polvere e il gruppo del
serbatoio dell’acqua (due in
uno) sull’apparecchio, i loro
posti in direzione della freccia.

5.4.2 Impostazione per il lavaggio a umido

Si può iniziare la pulizia selezionando nell’applicazione la modalità di pulizia e impostando il livello
dell'acqua di lavaggio come desiderato.

* Si consiglia di aggiungere sull’applicazione un muro virtuale (area proibita per il mop) all'area del
tappeto, così che l'aspirapolvere rimanga lontano dal tappeto ed eviti di bagnarlo durante l'operazione
di pulizia con il mop.

74 / IT

Robot aspirapolvere / Manuale d'uso

6 Pulizia e manutenzione

Prima della pulizia, spegnere l’elettrodomestico e scollegarlo.

AVVERTENZA: Non utilizzare benzina, solventi, detergenti abrasivi, oggetti metallici o

A

6.1 Pulizia del contenitore della polvere e dei filtri

C

C

1. Rimuovere il contenitore della polvere e il gruppo del serbatoio dell'acqua (2 in 1) premendo il pul­sante come mostrato sotto.

spazzole dure per pulire l'elettrodomestico.

Quando il filtro raggiunge la fine della sua vita utile, è deformato o deve essere sostituito
per un qualsiasi motivo, è possibile chiamare il nostro call center per ordinarne uno nuovo.

Per ottenere le massime prestazioni del filtro HEPA, pulire con una spazzola dopo ogni
pulizia.

Il filtro HEPA (10) è un accessorio sostituibile.
Se avete eseguito un’operazione di pulizia in uno spazio dove c’è polvere di costruzione e

polvere con particelle molto piccole, sostituire il filtro con uno nuovo per evitare perdite di
performance.

Robot aspirapolvere / Manuale d'uso

75 / IT

6 Pulizia e manutenzione

2. Rimuovere il contenitore della polvere tirandolo nella direzione della freccia.

3. Aprire il contenitore della polvere come mostrato qui sotto. Avvicinare il contenitore della polvere al
contenitore dei rifiuti e rimuovere la polvere grossolana battendo leggermente sul contenitore.

4. Rimuovere il filtro ad alte prestazioni e pulirlo utilizzando la spazzola per la pulizia fornita insieme
all'elettrodomestico.

76 / IT

Robot aspirapolvere / Manuale d'uso

6 Pulizia e manutenzione

5. Lavare periodicamente il serbatoio dell'acqua, il contenitore della polvere e il gruppo filtro con acqua
fredda secondo la frequenza di utilizzo.

6. Lasciare asciugare il serbatoio dell'acqua, il contenitore della polvere e il gruppo filtro dopo il lavaggio,
e assicurarsi che siano completamente asciutti.

C

L'asciugatura potrebbe richiedere dalle 24 alle 48 ore.

7. Assemblare il serbatoio dell'acqua, il contenitore della polvere e il gruppo filtro dopo l’asciugatura e
poi installare il gruppo sull'aspirapolvere.

AVVERTENZA: Non mettere in funzione l'aspirapolvere senza aver installato il gruppo

A

6.2 Pulizia della spazzola

1. Aprire il coperchio superiore della spazzola principale premendo sulle linguette. Tirare e rimuovere il
rullo principale verso l'alto. Rimuovere i capelli aggrovigliati sulla spazzola per la pulizia con l'estremità
tagliente, e rimuovere la polvere sulle setole della spazzola e sul rullo.

filtro. In caso contrario, l’elettrodomestico potrebbe danneggiarsi.

Robot aspirapolvere / Manuale d'uso

77 / IT

6 Pulizia e manutenzione

2. Riposizionare la spazzola dopo averla pulita e chiudere il coperchio nella direzione della freccia.

6.3 Pulizia e installazione della spazzola laterale

Nell’uso a lungo termine, lavare la spazzola laterale con acqua calda per eliminare la deformazione della
forma. Una volta asciutta, procedere all’installazione sul robot come indicato.

78 / IT

Robot aspirapolvere / Manuale d'uso

6 Pulizia e manutenzione

6.4 Pulizia dei sensori

Pulire regolarmente i sensori e rimuovere la polvere con un panno asciutto e morbido o una spazzola
per la pulizia.

Informazione: Quando è necessaria la pulizia del sensore, l'applicazione invia una notifica.

C

Quando è necessaria la pulizia del sensore, l’applicazione invia una notifica.

Ön tampon
çarpma sensörü

Şarj pinleri

Tekerlek mili

Tampon sensörü

Robot aspirapolvere / Manuale d'uso

79 / IT

6 Pulizia e manutenzione

Düșme önleme sensörü

6.5 Pulizia dell’unità mop

Si consiglia di rimuovere il supporto del mop da un lato, scaricare il serbatoio dell'acqua, sciacquare il
mop con acqua e poi lasciarlo asciugare dopo ogni lavaggio.

Il mop è lavabile in lavatrice.

80 / IT

Robot aspirapolvere / Manuale d'uso

7 Guida alla risoluzione dei problemi

Condizioni generali di errore

Guasto Causa e rimedio

Non può essere azionato 1. Il livello di carica è basso. Posizionare l'aspirapolvere sul dock di

ricarica o sullastazione in modo che sia allineato con i poli di ricari­ca. Portare il pulsante a sinistra dell'aspirapolvere in posizione "I"; e
l'aspirapolvere sarà azionato automaticamente (quando l'aspirapol­vere è completamente scarico, per il funzionamento automatico è
necessario ricaricarlo per un po').

2. La temperatura ambiente è molto bassa (sotto 0 °C) o molto alta (so­pra 50 °C). Si prega di utilizzare l’aspirapolvere a una temperatura
ambiente da 0 a 40 °C.

3. Assicurarsi che il pulsante on/off sul lato dell'aspirapolvere sia stato
portato in posizione "I".

La batteria non si ricarica 1. Si prega di rimuovere l'aspirapolvere e controllare se la spia sul dock

di ricarica o sulla stazione è accesa e assicurarsi che entrambe le
estremità dell'adattatore di alimentazione del dock di ricarica siano
collegate.

2. Contatto allentato. Si prega di pulire i contatti a molla del dock di
ricarica e i contatti di ricarica dell'aspirapolvere.

3. Assicurarsi che il pulsante on/off sul lato dell'aspirapolvere sia stato
portato in posizione "I".

Non ritorna al dock/stazione
per la ricarica

Funzionamento anomalo 1. Spegnere e riaccendere.
Funziona ma un rumore

anomalo.

Le prestazioni di pulizia
sono basse/ vi sono perdite
di polvere

1. Ci sono troppi ostacoli intorno al dock di ricarica o alla stazione . Si
prega di posizionare il dock di ricarica o la stazione in un'area priva
di ostacoli.

2. L'aspirapolvere è troppo lontano dal dock di ricarica o dalla stazio­ne . Avvicinare l'aspirapolvere al dock di ricarica o alla stazione e
riprovare.

3. Accertarsi che la stazione di ricarica sia collegata e che sia alimen­tata.

1. Nella spazzola principale, nelle spazzole laterali e nelle ruote potreb­bero essere entrati materiali estranei. Si prega di spegnere l'aspira­polvere e pulirlo.

1. Il contenitore della polvere è pieno. Si prega di pulire il contenitore
della polvere.

2. Il filtro è intasato. Si prega di pulire o sostituire il filtro.

3. Nella spazzola principale potrebbero essere entrati materiali estra­nei. Si prega di pulire la spazzola principale.

Robot aspirapolvere / Manuale d'uso

81 / IT

7 Guida alla risoluzione dei problemi

Impossibile collegarsi alla
rete Wi-Fi.

La pulizia a tempo non
funziona

Quando è sul dock di
ricarica l'aspirapolvere
consuma energia.

Nelle prime tre operazioni
di ricarica, l’aspirapolvere
deve essere ricaricato per
16 ore

1. Il segnale Wi-Fi è debole. Assicurarsi che il segnale Wi-Fi nel luogo

2. Condizione anomala nel collegamento Wi-Fi. Si prega di resettare il

3. La password non è stata inserita correttamente.

4. Il router utilizzato è un modello che opera nella banda di frequenza

Il livello di carica è basso. La pulizia a tempo può essere avviata solo
quando il livello di carica è ≥ 20%.

L'aspirapolvere consuma pochissima energia quando si trova sul
dock di ricarica o nella stazione ; questa caratteristica permette di
mantenere le prestazioni della batteria al livello migliore.

La batteria al litio non ha effetto memoria quando viene utilizzata e non
è necessario alcun tempo di attesa quando è completamente carica.

in cui si trova l'aspirapolvere sia forte.

Wi-Fi, scaricare l'ultima applicazione mobile e riprovare.

5 G (questo aspirapolvere robot supporta solo la banda di frequenza
2,4 G).

82 / IT

Robot aspirapolvere / Manuale d'uso

7 Guida alla risoluzione dei problemi

Elenco dei guasti

Quando l'aspirapolvere ha un guasto, l'indicatore rosso dell'aspirapolvere lampeggia e allo stesso tempo
viene emesso il suono del relativo cicalino. Per risolvere il guasto seguire gli avvisi acustici.

Avviso acustico Soluzione

Errore 1: Anomalia della batteria. Si prega di

consultare il manuale o l'applicazione.

Errore 2: Anomalia del modulo ruota. Si prega
di consultare il manuale o l'applicazione.

Errore 3: Anomalie del modulo spazzole
laterali. Si prega di consultare il manuale o
l'applicazione.

Errore 4: Anomalia della ventola. Si prega di
consultare il manuale o l'applicazione.

Errore 5: Anomalia della spazzola rotante. Si
prega di consultare il manuale o l'applicazione.

Errore 6: Anomalia della pompa dell'acqua. Si
prega di consultare il manuale o l'applicazione.

• Si prega di aprire il vano batteria, controllare se il
collegamento della batteria è a posto e riavviare
l'aspirapolvere.

• La temperatura della batteria è molto alta o molto
bassa. Attendere che la temperatura della bat­teria raggiunga i valori normali (0 °C~40 °C/32
°F~104 °F).

• Si prega di controllare che non ci sia materiale
estraneo incastrato nelle ruote e riavviare l'aspi­rapolvere.

• Si prega di controllare che non ci sia materiale
estraneo incastrato nella spazzola laterale e riav­viare l'aspirapolvere.

• Si prega di controllare che non ci sia materiale
estraneo incastrato nella ventola e riavviare l'a­spirapolvere.

• Si prega di controllare il contenitore della polvere
e il filtro e riavviare l'aspirapolvere.

• Si prega di rimuovere la spazzola rotante e pu-
lire la spazzola rotante, l’attacco della spazzola,
il coperchio della spazzola rotante e l'ugello della
polvere. Riavviare l'aspirapolvere dopo la pulizia.

• Si prega di pulire il serbatoio dell'acqua, le con-
nessioni della pompa dell'acqua nel serbatoio e
nell’aspirapolvere e l'uscita dell'acqua sotto l'a­spirapolvere e controllare il modulo mop. Si prega
di riavviare l'aspirapolvere dopo la pulizia.

Robot aspirapolvere / Manuale d'uso

83 / IT

7 Guida alla risoluzione dei problemi

Errore 7: Anomalia del sensore laser. Si prega

di consultare il manuale o l'applicazione.

Errore 9: Anomalia dell’operazione di ricarica.
Si prega di pulire l'area di contatto di ricarica.

Errore 10: Anomalia dell’aspirapolvere. Si
prega di spegnere e riavviare.

Errore 12: Il rendimento è anormale. Assicurarsi
che il pulsante principale sia acceso.

• Si prega di controllare che non ci sia materiale
estraneo nel sensore laser, pulire se necessario e
riavviare l'aspirapolvere.

• Si prega di controllare che l'area di ricarica sia
libera e non ostruita e di pulire i poli di ricarica.

• Si prega di controllare se la batteria è collegata
correttamente.

• Si prega di portare il pulsante principale in posi-
zione O e poi di nuovo in posizione I e riavviare
l'aspirapolvere.

• Si prega di portare anzitutto il pulsante principale
in posizione on

84 / IT

Robot aspirapolvere / Manuale d'uso

CERTIFICATO DI GARANZIA

La presente garanzia commerciale si intende aggiuntiva e non sostitutiva di ogni altro diritto di cui gode il consumatore, inten­dendo per consumatore esclusivamente colui che utilizza il bene per scopi estranei all’attività imprenditoriale o professionale
eventualmente svolta e pertanto per uso domestico/privato, e in particolare non pregiudica in alcun modo i dritti del consuma-

commerciale aggiuntiva, nei termini e nei modi di seguito indicati.

Condizioni di Garanzia

1. BEKO Italy S.r.l. garantisce l’apparecchio per un periodo di 2 anni dalla data di acquisto (12 mesi se acquistato con fattura di

2. La garanzia è valida esclusivamente sul territorio italiano compresa la Repubblica di San Marino e la città del Vaticano e deve

3. Per garanzia s’intende la sostituzione o riparazione gratuita delle parti componenti l’apparecchio che sono risultate difettose
all’origine, per vizi di fabbricazione.

4. L’utente decade dai diritti di garanzia se non denuncia il difetto di conformità entro 2 mesi dalla scoperta dello stesso.

5. Diritto di Chiamata: gratuita per i primi 12 mesi di garanzia, a pagamento per gli altri 12 mesi nel caso l’utente non sia in grado
di provare che il difetto sia dovuto a vizio di conformità del prodotto.

6. Manodopera e ricambi gratuiti per i 24 mesi del periodo di garanzia.

7.
it, fatto salvo i casi d impossibilità oggettiva o di forza maggiore.

8. La riparazione o sostituzione dei componenti o dell’apparecchio stesso, non estendono la durata della garanzia.

9. Tutte le parti asportabili e tutte le parti estetiche, non sono coperte da garanzia.

10. Tutti i materiali soggetti ad usura non sono coperti da garanzia a meno che venga dimostrata la difettosità risalente a vizio di
fabbricazione delle stesse.

11. La BEKO Italy S.r.l. declina ogni responsabilità per eventuali danni che possano derivare, direttamente od indirettamente, a
persone e cose come conseguenza del mancato rispetto delle istruzioni tutte, incluse nell’apposito Manuale per l’uso dell’ap­parecchio allegato a ciascuno apparecchio, da parte dell’utente ed in particolar modo per quanto concerne le avvertenze
relative alla installazione, all’uso ed alla manutenzione dell’apparecchio stesso.

12.

a. Danni dovuti al trasporto o alla movimentazione delle merci.
b. Interventi di installazione e montaggio, così come l’errata connessione o errata erogazione dalle reti di alimentazione, man-

canza di allacciamento alla presa di terra.

c. Installazione errata, imperfetta o incompleta, per incapacità d’uso da parte dell’Utente, se mancano gli spazi necessari ad

operare attorno ai prodotti, per eccessiva o scarsa temperatura dell’ambiente,.

d. Interventi nei quali non è stato riscontrato il difetto lamentato, o per generici problemi di funzionamento causati da errata

impressione del cliente
e. Danni causati da agenti atmosferici ( fulmini, terremoti, incendi, alluvioni, ecc.)
f. Se il numero di matricola risulta asportato, cancellato o manomesso.
g.

dipendenti dal prodotto. Per guasti dovuti a mancanza di regolare manutenzione ( pulizia e manutenzione del prodotto.).
h.
i. L’uso improprio dell’apparecchio, non di tipo domestico o diverso da quanto stabilito dal produttore, fa decadere il dritto alla

Garanzia.
j. Per tutte le circostanze esterne che non siano riconducibili a difetti di fabbricazione dell’elettrodomestico.
k. Si intendono a pagamento anche tutti gli eventuali trasporti necessari per lo svolgimento degli interventi legati ai casi citati.

Il Servizio Assistenza di BEKO Italy S.r.l. è l’unico autorizzato a riparare i prodotti a marchio BEKO. Per ogni controversia è compe­tente il foro di Milano.
Durante e dopo il periodo di garanzia, vi consigliamo di rivolgervi sempre ai nostri centri di assistenza autorizzati. Per contattare
il Centro di Assistenza Tecnica Autorizzato operante nella sua zona chiami il numero unico per l’Italia:

02.03.03

Proszę najpierw przeczytać tą instrukcję!

Drogi kliencie,
Dziękujemy za wybór produktu Beko. Chcemy, abyś osiągnął optymalną wydajność dzięki temu

wysokiej jakości produktowi, który został wyprodukowany przy użyciu najnowocześniejszej
technologii. Przed użyciem należy dokładnie przeczytać i zrozumieć ten przewodnik oraz
dokumentację uzupełniającą oraz zachować go do wykorzystania w przyszłości. Dołącz
ten przewodnik do urządzenia, jeśli przekażesz go komuś innemu. Przestrzegaj wszystkich
ostrzeżeń i informacji zawartych w tym dokumencie i postępuj zgodnie z instrukcjami.

Symbole i ich znaczenie

Poniższe symbole są używane w tym przewodniku:

Ważne informacje i zalecenia

C

A

dotyczące użytkowania urządzenia.

OSTRZEŻENIE: Ostrzeżenia
dotyczące sytuacji zagrażających
bezpieczeństwu, życiu i mieniu.

Klasa ochrony przed porażeniem
elektrycznym.

PAPIER Z RECYKLINGU
I NADAJĄCY SIĘ
DO PONOWNEGO
PRZETWORZENIA

Urządzenie zostało wyprodukowane w przyjaznych dla środowiska nowoczesnych zakładach bez

szkody dla przyrody.

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

Ta sekcja zawiera instrukcje

• Nie używaj urządzenia, jeśli

bezpieczeństwa, aby zapobiec
zagrożeniom, które mogą
spowodować obrażenia ciała lub
uszkodzenie mienia.

• Zasilanie sieciowe powinno być

Wszelkie gwarancje są nie będą
ważne, jeśli instrukcje nie będą
przestrzegane.

1.1 Ogólne zasady bezpie-

• Z urządzeniem nie należy

czeństwa

• Urządzenie jest zgodne z

międzynarodowymi normami
bezpieczeństwa.

• Z urządzenia mogą korzystać

dzieci powyżej 8 roku życia i
osoby o ograniczonej sprawności
fizycznej, sensorycznej
lub umysłowej, bądź o
niedostatecznym doświadczeniu
i wiedzy jedynie pod nadzorem
lub po przeszkoleniu w
zakresie bezpiecznej obsługi
urządzenia i po poinformowaniu
o istniejących zagrożeniach.
Dzieciom nie wolno używać
urządzenia do zabawy.
Czyszczenie i konserwacja nie
powinny być wykonywane przez
dzieci bez nadzoru.

• Aby zapobiec uszkodzeniu

• Nie wolno dotykać urządzenia

• Nie należy wyjmować wtyczki z

• Nie odkurzać materiałów

• Nie odkurzać wody i innych

kabel zasilania lub wtyczka są
uszkodzone. Skontaktuj się z
autoryzowanym serwisem.

zgodne z informacjami podanymi
na tabliczce znamionowej
urządzenia.

używać przedłużaczy.

przewodu zasilającego, nie
należy go przyciskać, zaciskać
ani ocierać o ostre krawędzie.

i jego wtyczki mokrymi ani
wilgotnymi dłońmi, jeśli jest ono
podłączone do zasilania.

gniazdka, ciągnąc za przewód
zasilający.

łatwopalnych. Należy upewnić
się, że popiół z papierosów
ostygł przed odkurzaniem.

cieczy.

Robot sprzątający/Instrukcja obsługi

87 / PL

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

• Chronić urządzenie przed

opadami atmosferycznymi,
wilgocią i źródłami ciepła.

• Urządzenia nie należy używać

w otoczeniu lub w pobliżu
materiałów wybuchowych lub
łatwopalnych.

• Przed przystąpieniem do

czyszczenia i konserwacji
urządzenia należy odłączyć je
od zasilania.

• Podczas czyszczenia nie

wolno zanurzać urządzenia
ani przewodu zasilającego
w wodzie.

• Nie demontuj urządzenia.

• Należy stosować wyłącznie

oryginalne lub zalecane przez
producenta części zamienne.

• Aby zapobiec zatkaniu filtra lub

uszkodzeniu silnika, nie należy
odkurzać cementu, tynku ani
fragmentów prasowanego
papieru.

• Urządzenia należy używać

wyłącznie z dołączonym
zasilaczem.

• Nie używać urządzenia bez

filtrów. Może to spowodować
jego uszkodzenie.

• Opakowanie urządzenia należy

przechowywać poza zasięgiem
dzieci.

• Niniejsze urządzenie nie jest

przeznaczone dla osób, w tym
dzieci, niepełnosprawnych fi­zycznie, zmysłowo lub umysłowo
lub tych, które nie posiadają od­powiedniego doświadczenia i
wiedzy na temat jego użytkowa­nia, chyba że znajdują się pod
nadzorem osoby odpowiedzial­nej za bezpieczeństwo urządze­nia lub zostały przeszkolone.

• Nie wolno dopuścić, by dzieci

bawiły się urządzeniem.

• Przed przystąpieniem do

czyszczenia lub konserwacji,
należy odłączyć zasilacz i wyjąć
akumulator.

• Aby uniknąć ryzyka obrażeń,

uszkodzony zasilacz powinien
zostać wymieniony przez
producenta, autoryzowanego
przedstawiciela lub
wykwalifikowanego technika.

88 / PL

Robot sprzątający/Instrukcja obsługi

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

• Trzymaj palce, włosy i luźne

części ubrania z dala od
otworów oraz ruchomych części
urządzenia.

• Przed wyrzuceniem urządzenia

należy wyjąć akumulator.

• Przed wyjęciem akumulatora

należy odłączyć urządzenie od
źródła zasilania.

• Zużyte akumulatory należy

utylizować zgodnie z lokalnymi
przepisami i regulacjami.

• Akumulatory urządzenia mogą

być wymienione tylko przez
autoryzowany serwis.

• Nie należy używać akumulatorów

różnych typów ani starych i
nowych akumulatorów razem.

• Niniejsze urządzenie nie jest

przeznaczone dla dzieci i osób
niepełnosprawnych fizycznie,
zmysłowo lub umysłowo lub
tych, które nie posiadają
odpowiedniego doświadczenia
i wiedzy na temat jego
użytkowania, chyba że znajdują
się pod nadzorem lub zostały
przeszkolone.

• Nie wolno dopuścić, by dzieci

bawiły się urządzeniem.

• Nie ustawiaj ciężkich

przedmiotów na urządzeniu.

• Nie włączaj urządzenia na

wysokich podstawach, takich
jak stół lub krzesło.

• Akumulatory należy

zainstalować zgodnie z
oznaczeniami biegunów.

• Nie wolno zwierać zacisków

zasilania.

• Urządzenie powinno być

używane tylko z akumulatorami
ME1XXFG CM 3200 mAh.

Robot sprzątający/Instrukcja obsługi

89 / PL

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

• Ten produkt nie jest przeznaczony

do użytku komercyjnego,

1.2 Zgodność z Dyrektywą WEEE i
utylizacją odpadów

jest przeznaczony do użytku
domowego i do następujących
zastosowań:

– w kuchniach pracowników

sklepów, biur i innych

środowisk pracy,
– w gospodarstwach rolnych;
– dla klientów w hotelach,

motelach lub innych

miejscach;
– w hostelach i podobnych

miejscach,

– w noclegowniach i miejscach

elektrycznych i elektronicznych (WEEE).
Ten symbol oznacza, że sprzęt nie może

być umieszczany łącznie z innymi odpadami
gospodarstwa domowego po okresie jego
użytkowania. Zużyte urządzenie należy oddać
do specjalnego punktu zbiórki zużytego sprzętu
elektrycznego i elektronicznego w celu utylizacji.
Aby uzyskać informacje o punktach zbiórki w
swojej okolicy należy skontaktować się z lokalnymi
władzami lub punktem sprzedaży tego produktu.
Gospodarstwo domowe spełnia ważną rolę w
przyczynianiu się do ponownego użycia i odzysku
zużytego sprzętu. Odpowiednie postępowanie
ze zużytym sprzętem zapobiega potencjalnym
negatywnym konsekwencjom dla środowiska
naturalnego i ludzkiego zdrowia.

1.3 Opakowanie urządzenia

serwujących śniadania

• Nie ustawiaj ciężkich

przedmiotów na urządzeniu.
Upewnij się, że dzieci i
zwierzęta domowe nie wejdą na
urządzenie.

Nie należy wyrzucać odpadów opakowaniowych
wraz z odpadami pochodzącymi z gospodarstw
domowych lub innymi odpadami. Należy oddawać
je do punktów zbiórki opakowań wyznaczonych
przez władze lokalne.

Niniejszy wyrób jest zgodny z dyrektywą
Parlamentu Europejskiego i Rady
(2012/19/WE). Wyrób ten oznaczony jest
symbolem klasyfikacji zużytych urządzeń

Opakowanie urządzenia jest wykonane z
materiałów nadających się do recyklingu
zgodnie z przepisami krajowymi.

90 / PL

Robot sprzątający/Instrukcja obsługi

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

1.4 Zużyte akumulatory

Zużyte akumulatory należy utylizować
zgodnie z lokalnymi przepisami. Symbol
na akumulatorze lub opakowaniu
oznacza, że akumulatory nie mogą być

traktowane jako odpady komunalne. Na
niektórych akumulatorach symbol ten może być
używany razem z symbolem chemicznym. Pod tym
symbolem dodaje się symbole chemiczne rtęci
(Hg) lub ołowiu (Pb), gdy bateria/akumulator
zawiera więcej niż 0,0005% rtęci lub 0,004%
ołowiu. Odpowiednio gospodarując zużytymi
produktami i akumulatorami, można zapobiec ich
potencjalnemu negatywnemu wpływowi na
środowisko oraz zdrowie ludzi, jaki mógłby
wystąpić w przypadku niewłaściwego obchodzenia
się z tymi odpadami.

1.5. Co robić, aby zaoszczędzić
energię.

• Podczas korzystania z urządzenia dostosuj
ustawienia prędkości do powierzchni, aby
oszczędzać energię.

• Zwykle niższe prędkości są używane do
odkurzania twardych powierzchni podczas gdy
wysokie do odkurzania dywanów.

Robot sprzątający/Instrukcja obsługi

91 / PL

2 Zawartość pudełka

Robot odkurzający

Narzędzie do
czyszczenia
mopem

Ściereczka
do mycia

Dostarczone akcesoria
zapasowe

1 szczotka boczna

1 ściereczka do
mycia

Stacja ładująca Adapter do ładowania

Podręcznik użytkownika i
dokumentacja produktu (2

szt.)

Szczoteczka do
czyszczenia

92 / PL

1 filtr

Robot sprzątający/Instrukcja obsługi

3 Omówienie

1
2
3

4

5

67

15

14

18

9

10
11

12
13

19

20

21
22

8

24

23

25

16

17

Robot sprzątający/Instrukcja obsługi

93 / PL

3 Omówienie

2.1 Elementy sterujące i
komponenty

1. Lidar

2. Górna część

3. Korpus środkowy

4. Przycisk rozpoczęcia / zatrzymania
sprzątania / Przycisk powrotu do
stacji ładującej

5. Czujnik zderzaka

6. Przedni zderzak

7. Czujnik uderzenia przedniego
zderzaka

8. Styki ładowania

9. Czujnik zabezpieczenia przed
upadkiem

10. Styki ładowania

11. Przednie koło obrotowe

12. Obrotowa szczotka

13. Osłona obrotowej szczotki

14. Tylne koło

15. Szczotka boczna

16. Stacja ładująca

17. Adapter do ładowania

18. Przycisk wł./wył.

19. Pojemnik z pokrywą filtra EPA

20. Pokrywa wlewu pojemnika na wodę
do mopa

21. Przycisk wysuwania pojemnika na
kurz z robota

22. Pojemnik na wodę do mopa

23. Pojemnik na kurz

24. Filtr EPA

25. Szczoteczka do czyszczenia

2.2 Dane techniczne

Napięcie zasilacza 100-240V, 50-60 Hz
Parametry wyjściowe

zasilacza
Akumulator Li-ion: 14.4V / 3.2 Ah
Czas ładowania 4-5 godziny

Czas pracy

Pojemność pojemnika
na kurz

Pojemność zbiornika na
wodę

Zakres częstotliwości
Wi-Fi 2,4G

Obsługiwane połączenia

Maksymalna moc
wyjściowa częstotliwości
radiowych Wi-Fi 2,4 GHz:

Informacje o narażeniu na
częstotliwości radiowe

Czas pracy

Informacje o narażeniu na częstotliwości radiowe:

Maksymalny dopuszczalny poziom ekspozycji jest obliczany
na podstawie 20 cm odległości pomiędzy urządzeniem a
ciałem człowieka. Aby zachować zgodność z warunkami
narażenia na działanie częstotliwości radiowych, należy
zachować odległość 20 cm między urządzeniem a osobą.

24.0V / 1.5 A

do 150 minut (w trybie
cichym

0.4 L

0.3 L

2412-2472 MHz

Bezprzewodowa sieć
WLAN IEEE 802.11 b/q/n

20 dBm

Maksymalnie 2,4G Wi-Fi

Maksymalne: 70 min.
Mocne: 80 min.
Standardowe: 120 min.
Cicha praca: 150 min.

94 / PL

Robot sprzątający/Instrukcja obsługi

4 Instalacja

1- Usuń gąbki ochronne.

2- Zainstaluj stację ładującą.

Zainstaluj wtyczkę adaptera w stacji ładującej i ustaw kable w taki sposób, aby zapobiec owijaniu się
kabla adaptera wokół urządzenia podczas odkurzania.

Zainstaluj stację ładującą w miejscu, do którego odkurzacz będzie miał łatwy dostęp.

C

Robot sprzątający/Instrukcja obsługi

Zainstaluj stację ładującą na twardym i równym podłożu, a nie na dywanie.

95 / PL

4 Instalacja

Aby zapewnić płynną pracę robota, zaleca się, aby w promieniu 1,5 m z przodu oraz w promieniu 0,5 m
z lewej i prawej strony nie znajdowały się żadne przeszkody.

0.5M

0.5M

1.5M

Zainstaluj stację ładowania na twardym i równym podłożu, tak aby jej tył był skierowany do ściany, a
następnie podłącz ją do gniazdka.

Zawsze utrzymuj stację ładowania w stanie podpiętym; w przeciwnym razie odkurzacz nie

C
C

będzie mógł powrócić automatycznie.

Aby zapewnić płynne ładowanie, nie stacji często. Zmiana lokalizacji odkurzacza może
spowodować usunięcie dostępnej mapy i utworzenie nowej mapy z powodu błędu
pozycjonowania.

5 Obsługa

5.1 Przeznaczenie

Niniejsze urządzenie jest przeznaczone do użytku domowego i nie nadaje się do użytku przemysłowego.

5.2 Ładowanie urządzenia

1. Ustaw przycisk wł.-wył. z boku w pozycji włączonej, aby włączyć zasilanie początkowe.

Przycisk wł./wył.

96 / PL

Robot sprzątający/Instrukcja obsługi

5 Obsługa

2. Umieść urządzenie w tak, aby było wyrównane z portem ładowania.

Ładowanie rozpoczyna się po trzykrotnym mignięciu niebieskiego wskaźnika stacji ładującej,

C

5.3 Obsługa

Przy pierwszej operacji przesuń boczny przycisk WŁ./WYŁ. z pozycji O do I. Aby włączyć odkurzacz,
naciśnij “ ”.

przez 3 sekundy.
* Nie wyłączaj urządzenia za pomocą przycisku WŁ./WYŁ. bezpośrednio podczas czyszczenia; w

przeciwnym razie dane odkurzacza nie mogą zostać zapisane.
* Jeśli przycisk WŁ./WYŁ. znajduje się w pozycji WYŁ., odkurzacz włączy się automatycznie po

umieszczeniu go w stacji ładującej i wyłączy się automatycznie po wyjęciu ze stacji ładującej.
* Jeśli odkurzacz nie będzie używany przez dłuższy czas, ustaw przycisk WŁ./WYŁ. w pozycji wyłączonej.

a następnie jej całkowitym wyłączeniu.

Rozpoczynanie odkurzania

Naciśnij przycisk , aby uruchomić automatyczny tryb czyszczenia. Po uruchomieniu
odkurzacz opuszcza stację dokującą, wykonuje automatyczne skanowanie w celu
utworzenia mapy, wyznacza trasę czyszczenia w inteligentny sposób i dzieli obszar
na kilka regionów. Trasa sprzątania jest zaplanowana wzdłuż ściany, a odkurzacz
porusza się do przodu i do tyłu, aby sprzątać kolejno różne obszary.

OSTRZEŻENIE: Jeśli poziom naładowania jest zbyt niski, nie można rozpocząć odkurzania.

A

Robot sprzątający/Instrukcja obsługi

Proszę naładować urządzenie przed rozpoczęciem odkurzania.

97 / PL

5 Obsługa

OSTRZEŻENIE: Przed odkurzaniem należy posprzątać wszystkie kable, aby zapobiec

A
A
A

Pauza

Naciśnij dowolny przycisk, aby wstrzymać pracę podczas pracy odkurzacza.
Automatyczne ładowanie: Odkurzacz automatycznie powraca do ładowania po zakończeniu

odkurzania.
Ładowanie ręczne: Odkurzacz robot powraca automatycznie do stacji ładującej po naciśnięciu

przycisku “ ” na górnej części obudowy, gdy znajduje się w pozycji wstrzymania.

A. Jeśli operacja jest wstrzymana, naciśnij przycisk, aby automatycznie doładować.
B. Jeśli odkurzacz utknie w jakimś miejscu i nie może znaleźć stacji ładującej, należy samodzielnie

przenieść odkurzacz , aby umożliwić jego naładowanie.

Odkurzanie punktu stałego

i pozostaje na swoim miejscu. Umieść je na podstawce ładującej lub przesuń do podstawki ładującej,
naciskając przycisk “ ” na górnej części obudowy.

rozłączeniu z powodu splątania/wyciągnięcia kabli oraz aby zapobiec uszkodzeniu mebli.

OSTRZEŻENIE: W trybie automatycznego odkurzania, jeśli odkurzany obszar jest mniejszy
niż 10 metrów kwadratowych, odkurzanie jest domyślnie wykonywane dwukrotnie.

OSTRZEŻENIE: Nie przesuwaj stacji dokującej podczas odkurzania i upewnij się, że stacja
dokująca jest podłączona do zasilania; w przeciwnym razie odkurzacz może nie być w
stanie powrócić do niej w celu ładowania.

Przynieś odkurzacz do miejsca, które chcesz odkurzyć i dwukrotnie naciśnij przycisk
“ ”. Gdy tryb ten jest włączony, odkurzacz powinien wyczyścić kwadrat o wymiarach
1,5 x 1,5 m, uważając siebie za środek.

* Odkurzacz nie może rozpocząć czyszczenia punktu stałego ze stacji dokującej.
Po zakończeniu czyszczenia punktowego urządzenie nie wraca do stacji ładującej

98 / PL

Robot sprzątający/Instrukcja obsługi

5 Obsługa

Wybór mocy odkurzania

(Obsługiwane tylko przez odpowiednią aplikację mobilną) Możesz wybrać żądaną moc odkurzania z
aplikacji:

* Cicha praca
* Standardowe
* Mocne
* Maksymalne

Zdalnie sterowane odkurzanie

(Obsługiwane tylko przez odpowiednią aplikację mobilną) *Możesz skierować odkurzacz do obszaru,
który ma być czyszczony, korzystając z trybu ręcznego sterowania zdalnego za pomocą aplikacji.

Tryb uśpienia

Odkurzacz automatycznie przełącza się w tryb uśpienia, jeśli pozostaje w miejscu przez 10 minut.
Odkurzacz automatycznie przełącza się w tryb uśpienia po 10 minutach od całkowitego naładowania.
Tryb czuwania wyłącza bieżące zadanie.

Resetowanie systemu

Naciśnij przycisk trybu gotowości przez 15 sekund, aby zresetować system. Po zresetowaniu systemu
mapa i oryginalne ustawienia (w tym wirtualne limity) odkurzacza zostaną usunięte.

5.3.1 Praca z aplikacją

Pobierz aplikację

Aby pobrać aplikację, wyszukaj aplikację „HomeDirect-SDA” w sklepie z aplikacjami mobilnymi.
Szczegółowe informacje można znaleźć w instrukcji obsługi aplikacji mobilnej.

Resetowanie Wi-Fi

Naciśnij i przytrzymaj jednocześnie przyciski “ ” “ ”, aż rozlegnie się sygnał dźwiękowy; następnie
wskaźnik zacznie powoli migać na biało, a odkurzacz przełączy się w tryb parowania.

Dodaj urządzenie

Otwórz aplikację, utwórz nowe konto i postępuj zgodnie z instrukcjami w aplikacji. * Przed
skonfigurowaniem sieci Wi-Fi upewnij się, że odkurzacz i sieć Wi-Fi spełniają następujące wymagania.

A. Odkurzacz:

* Poziom naładowania odkurzacza powinien wynosić ponad 20% lub odkurzacz należy umieścić w stacji
ładującej.

Robot sprzątający/Instrukcja obsługi

99 / PL

5 Obsługa

B. Sieć Wi-Fi:

• Uzyskaj prawidłowe hasło sieci bezprzewodowej.

• Nie używaj żadnej sieci VPN (wirtualnej sieci prywatnej).

• Router Wi-Fi obsługuje protokoły 802.11b/g/n i IPv4.

• Router powinien pracować w paśmie częstotliwości 2,4 GHz lub należy użyć routera dwuzakresowego
obsługującego pasmo 2,4 GHz. Odkurzacz nie obsługuje pasma częstotliwości 5 GHz.

• Jeśli odkurzacz nie może połączyć się z dwupasmową siecią Wi-Fi 2,4/5 GHz, wybierz sieć 2,4 GHz
dla ustawień Wi-Fi. Po zakończeniu ustawień możesz przełączyć się z powrotem na inne pasmo
częstotliwości.

• Jeśli łączysz się z ukrytą siecią, upewnij się, że poprawnie wpisujesz nazwę sieci [SSID (z uwzględnie-
niem wielkich liter)] i że masz połączenie z siecią bezprzewodową 2,4 GHz.

• Jeśli używasz wzmacniacza sieci bezprzewodowej, upewnij się, że nazwa sieci (identyfikator SSID) i
hasło są takie same jak w sieci głównej.

• Aby podłączyć odkurzacz do serwera aplikacji, ustaw zaporę sieciową i port routera Wi-Fi zgodnie z
wymaganiami.

Błąd połączenia Wi-Fi

Status Wi-Fi Możliwa przyczyna Rozwiązanie

• Upewnij się, że modem jest
podłączony do sieci.

• Skontaktuj się z operatorem
sieci, aby sprawdzić, czy wy­stępuje problem z danymi in­ternetowymi.

• Upewnij się, że nazwa sieci i
hasło nie zostały zmienione.

• W razie potrzeby zresetuj po-
łączenie Wi-Fi. Zapoznaj się z
sekcją „Resetowanie Wi-Fi” w
części „Pobieranie aplikacji i
resetowanie Wi-Fi” niniejszej
instrukcji.

Biały wskaźnik świeci w sposób
ciągły.

Biały wskaźnik miga szybko

Odkurzacz jest podłączony
do routera (modemu), ale nie
może połączyć się z siecią.

Odkurzacz nie może połączyć
się z modemem

100 / PL

Robot sprzątający/Instrukcja obsługi
