Page 1
Instruction manual
GB
Instructiuni de utilizare
RO
Instrukcja obsługi
PL
Návod na obsluhu
SK
Manuale d’istruzione
IT
Návod k instalaci a obsłużę
CZ
Betriebsanleitung
DE
Gebruiksaanwijzing
NL
Manual de instrucciones
ES
Manual de instruções
PT
Mode d’emploi
FR
ADN 270SE BP
Page 2
1
Page 3
2
Page 4
19
SZANOWNI PAŃSTWO!
PROSIMY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ UŻYTKOWANIA. W przypadku
nieprzestrzegania zaleceń zawartych w instrukcji istnieje niebezpieczeństwo skaleczenia
się, uszkodzenia urządzenia oraz utraty prawa do bezpłatnego serwisu gwarancyjnego.
Producent nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania zasad
umieszczonych w niniejszej instrukcji.
Instrukcję należy zachować przez cały okres użytkowania urządzenia chłodniczego. W
przypadku sprzedaży urządzenia nowemu właścicielowi należy przekazać także instrukcję.
Dane ogólne:
Urządzenie chłodnicze – chłodziarka, przeznaczona do krótkookresowego przechowywania
produktów w komorze chłodzącej. Urządzenie przeznaczone jest wyłącznie do użytku
domowego.
Producent gwarantuje niezawodną pracę urządzenia przy wilgotności względnej do 70
procentu oraz w temperaturze otoczenia:
od +16 °C do +32 °C - klasa klimatyczna N
od +16 °C do +38 °C - klasa klimatyczna ST
od +16 °C do +43 °C - klasa klimatyczna T
Wyrób został oznakowany CE oraz została wystawiona dla niego deklaracja zgodności
udostępniana organom nadzorującym rynek.
ŚRODKI OSTROŻNOŚCI
– OSTRZEŻENIE: Nie zakrywać otworów wentylacyjnych znajdujących w górnej
części i po bokach zamrażarki.
– OSTRZEŻENIE: W przedziałach urządzenia przeznaczonych do
przechowywania żywności nie należy umieszczać urządzeń elektrycznych,
chyba, że należą do typu zalecanego przez producenta.
– OSTRZEŻENIE! Nie używać urządzeń mechanicznych ani środków innych niż
zalecane przez producenta, żeby przyspieszyć proces odszraniana.
– OSTRZEŻENIE: Nie umieszczać gniazdek ruchomych o kilku wejściach lub
przenośnych źródła energii z tyłu urządzenia.
– OSTRZEŻENIE: Ustawiając urządzenie, upewnić się, że przewód zasilania nie
jest zablokowany lub uszkodzony
– OSTRZEŻENIE: Utylizację urządzenia należy prowadzić zgodnie z krajowymi
przepisami.
– Urządzenie nie jest zaprojektowane do przechowywania substancji o
właściwościach wybuchowych, takich jak pojemniki z aerozolem zawierające
łatwopalny propelent.
PL
Page 5
20
– Zabronione jest przechowywanie w urządzeniu benzyny lub innych płynów
łatwopalnych.
– Po rozpakowaniu urządzenia należy upewnić się, czy zawiera ono pełne
wyposażenie, czy nie ma uszkodzeń obudowy ani przewodu zasilającego.
– Zabrania się użytkowania urządzenia niesprawnego technicznie.
OSTRZEŻENIE: Nie dopuszczać do uszkodzenia układu chłodniczego. W
przypadku uszkodzenia układu chłodniczego:
• Nie używać otwartego ognia
• Nie używać urządzeń iskrzących - nie włączać sprzętu elektrycznego i
oświetleniowego.
• Niezwłocznie przewietrzyć pomieszczenie: należy przewietrzyć przez kilka minut
pomieszczenie, w którym znajduje się urządzenie (pomieszczenie to musi mieć
przynajmniej 4 m3; dla wyrobu z izobutanem/ R600a) w przypadku uszkodzenia
układu chłodniczego.
C-pentan jest stosowany jako czynnik porotwórczy w piance izolacyjnej i
jest gazem palnym.
– To urządzenie może być używane przez dzieci w wieku 8 lat i starsze, przez
osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby
o braku doświadczenia lub znajomości sprzętu, gdy są one nadzorowane lub
zostały poinstruowane na temat korzystania z urządzenia w sposób bezpieczny
i znają zagrożenia związana z użytkowaniem urządzenia.
– Dziecinie powinny bawić się urządzeniem.
– Czyszczenie i konserwacja urządzenia nie powinna być wykonywania przez
dzieci, chyba że ukończyły 8 lat i są nadzorowane przez odpowiednią osobę.
– Urządzenie chłodnicze należy koniecznie podłączyć do gniazdka z
uziemieniem. Gniazdko z uziemieniem do podłączenia urządzenia do sieci
zasilającej powinno znajdować się w dostępnym miejscu.
– W celu uniknięcia szkód na zdrowiu lub mieniu uszkodzony przewód zasilający
należy niezwłocznie wymienić na takiego samego typu przewód nieuszkodzony,
zalecany przez producenta urządzenia.
– W celu uniknięcia zagrożeń wymianę zasilaczy należy zlecać producentowi,
technikowi serwisowemu lub osobie o równoważnych kwalifikacjach.
– NIE WOLNO używać przedłużaczy, łączników ani koncentratorów.
– Częstotliwość i moc energii elektrycznej mieszkaniu powinny odpowiadać
parametrom podanym na tabliczce znamionowej zamrażarki.
– Należy uważać, aby przy stawianiu zamrażarki nie przycisnąć przewodu
zasilającego, co może spowodować jego uszkodzenie. Na przewodzie
Page 6
21
zasilającym nie stawiać ciężkich przedmiotów, np. samego urządzenia
chłodniczego, mebli, sprzętów gospodarstwa domowego, gdyż mogą uszkodzić
przewód. Grozi to zwarciem oraz pożarem.
– Upewnić się, że wtyczka przewodu zasilającego zamrażarki nie została
przyciśnięta przez ścianę tylną zamrażarki lub w inny sposób uszkodzona. Nie
przyciskać wtyczki przewodu zasilającego tylną ścianą lodówki. Uszkodzona
wtyczka może być przyczyną pożaru!
– UWAGA! ZAKAZANE ZDJĄC KAPTUR LAMPY (LED). Jeśli w urządzeniu
chlodnyczym jest zamontowana lampa LED i oświetlenie nie pracuje, prośba
zwracać sie do przedstawiciela serwisu ze względu jej zmiany. Zmienić lampe
mogę tylko przedstawiciel!
– Lodówkę odłączoną od sieci (czyszczenie, przesuwanie na inne miejsce itp.)
ponownie można włączyć do sieci po upływie, CO NAJMNIEJ 15 MIN.
– Zabrania się użytkowania urządzenia niesprawnego technicznie.
– Przed każdą czynnością konserwacyjną należy wyjąć wtyczkę z gniazdka
sieciowego. Nie należy ciągnąć za przewód, lecz chwytać za korpus wtyczki.
– Na urządzeniu nie stawiać włączonych urządzeń elektrycznych.
– Nie stawiać na urządzeniu chłodniczym naczyń z płynami, kwiatów w wazonach
ani innych naczyniach wypełnionych płynem.
JEDYNIE PERSONEL SERWISU JEST UPRAWNIONY DO USUWANIA
WSZELKICH USTEREK TECHNICZNYCH I KONSTRUKCYJNYCH.
Urządzenie chłodnicze należy przewozić tylko w pozycji pionowej.
Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku
przewożenia urządzenia bez przestrzegania warunków transportu.
INSTALACJA I WARUNKI PRACY URZĄDZENIA
Instalowanie:
• Chłodziarkę ustawić w suchym i przewiewnym pomieszczeniu. Urządzenie pracuje prawidłowo
w temperaturze otoczenia, która jest podana w karcie produktu.
UWAGA! Chłodziarki nie użytkować w pomieszczeniu nieogrzewanym.
Ustawić chłodziarkę z dala od źródeł ciepła – kuchenek, kaloryferów,
bezpośrednich promieni słonecznych. Chłodziarka nie może stykać się z
instalacją grzewczą, gazową, wodociągową, a także nie należy jej stawiać
obok urządzeń elektrycznych.
Minimalne odległości od źródeł ciepła:
- od kuchni elektrycznych, gazowych i innych - 30 mm,
- od pieców zasilanych olejem lub węglem - 300 mm,
- od piekarników do zabudowy - 50 mm
Page 7
22
• Nie zakrywać otworu wentylacyjnego w górnej części chłodziarki – wokół urządzenia
należy zapewnić dobry przepływ powietrza. Pomiędzy górną częścią obudowy chłodziarki
a meblem znajdującym nad chłodziarką należy pozostawić, co najmniej 10 cm wolnej
przestrzeni (rys. 2, s.1). W przeciwnym wypadku chłodziarka zużywa więcej prądu, a
sprężarka może ulec przegrzaniu.
• Jeżeli chłodziarka stoi w rogu, pomiędzy ścianą a obudową chłodziarki należy
pozostawić, co najmniej 235 cm wolnej przestrzeni w celu umożliwienia otwarcia drzwi
komory na tyle (rys. 3, s. 1).
• Chłodziarka powinna stać na równym podłożu, nie można jej opierać o ścianę. W razie
potrzeby wysokość chłodziarki należy wyregulować przy użyciu nóżek: obracając nóżki w
kierunku zgodnym z ruchem wskazówek zegara podnosimy przód chłodziarki do góry, a
obracając w przeciwnym kierunku opuszczamy go na dół. Drzwi chłodziarki ustawionej w
pozycji nieco odchylonej do tyłu będą zamykać się samoczynnie.
Przygotowanie urządzenia do pracy:
Zaleca się przygotować urządzenie do pracy przy pomocy drugiej osoby.
• Urządzenie należy transportować wyłącznie w pozycji pionowej; zrobić nie przechylać
więcej niż 30°
• Usunąć opakowanie. Zdjąć chłodziarkę z palety styropianowej. Po rozerwaniu taśm
klejących trzeba otworzyć drzwiczki. Następnie proszę zdjąć znajdującą się nad drzwiami
przekładkę.
• Stawiając chłodziarkę na miejsce, jej przednią część należy nieco przechylić do tyłu;
opartą na kółkach łatwo można ustawić w żądanym miejscu. Podczas ustawiania,
przesuwania, podnoszenia nie należy chwytać za uchwyty drzwi, ciągnąć za
skraplacz z tyłu lodówki oraz dotykać zespołu kompresora. Z opakowania wyjąć
dwie podpory i wstawić je do prowadnic w górnej części z tyłu chłodziarki (rys. 4, s. 1).
Przed włączeniem urządzenia chłodniczego do sieci zasilającej należy usunąć
opakowanie i wszelkie i materiały transportowe. Materiały z opakowania
odpowiednio zutylizować.
∙ Po ustawieniu urządzenia odczekaj około 30 kilka minut przed podłączeniem do sieci.
Jeśli podczas transportu urządzenie zostało przechylone o więcej niż 30 °,
pozostawić w pozycji pionowej przez co najmniej 4 godziny przed
podłączeniem do sieci. W przeciwnym wypadku sprężarka chłodziarki może ulec
uszkodzeniu.
• Po pierwszym włączeniu urządzenia może pojawić się lekki specyficzny zapach. Zapach
zniknie, kiedy rozpocznie się proces mrożenia.
• Nie należy zapełniać komór przed jej wychłodzeniem (min. po 2 godz.) pracy
urządzenia.
Page 8
23

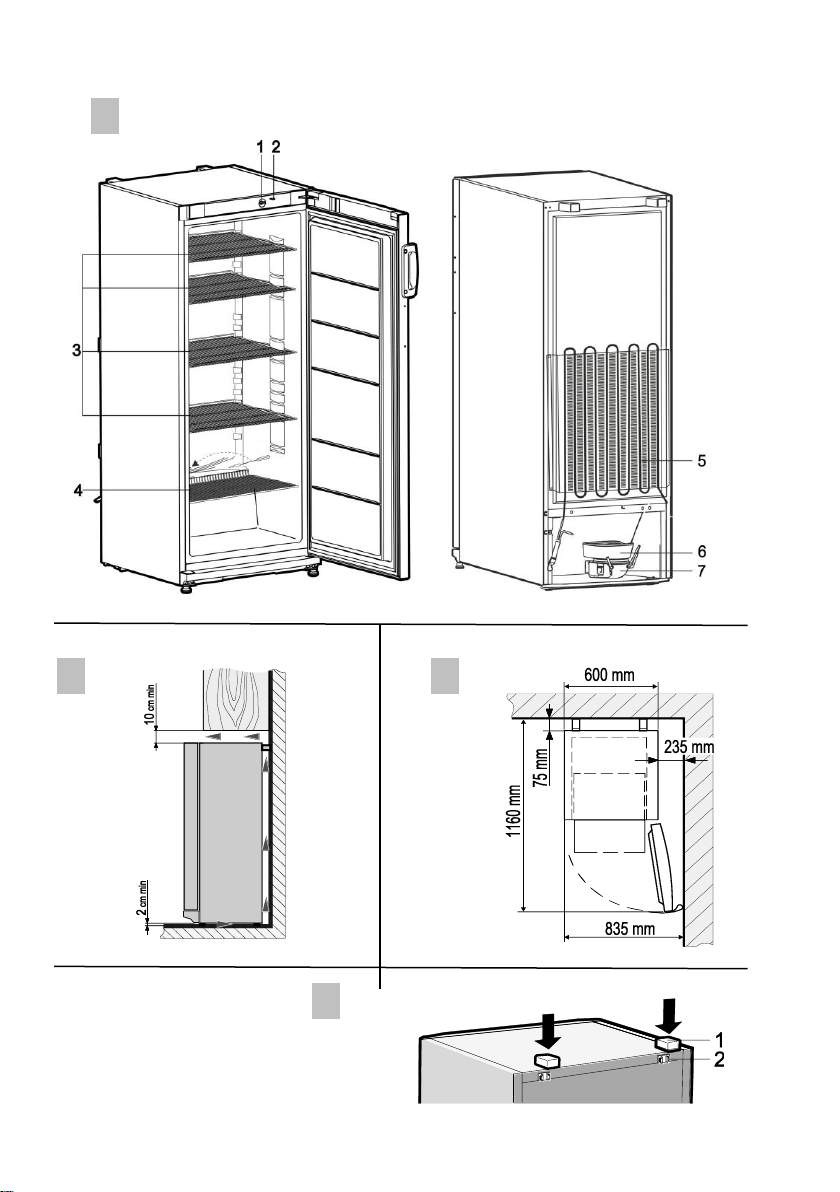

OPIS URZĄDZENIA, PODSTAWOWE CZĘŚCI
Rys. 1, s. 1
1
Włącznik lampki wewnętrznej
5
Skraplacz
2
Termostat
6
Wanienka do wody z odszraniania
3
Półki o regulowanej wysokości
7
Sprężarka
4
Półka
UWAGA. Dane techniczne urządzenia można znaleźć na tabliczce znamionowej
przymocowanej do wewnętrznej ściany urządzenia. Aby uzyskać więcej informacji na
temat urządzenia, zeskanuj kod QR na dołączonej etykiecie energetycznej i / lub odwiedź
oficjalną stronę internetową bazy danych produktów: https://eprel.ec.europa.eu
OBSŁUGA I FUNKCJE
Temperatura w komorze chłodziarki jest regulowana za pomocą pokrętła termostatu 1
(rys. 1) poprzez jego obrót w jedną lub drugą stronę. Wartość temperatury jest oznaczona
liczbami na pokrętle termostatu.
Cyfry „0, 2, 3, 4, 5, 6, 7” nie oznaczają określonej temperatury.
Temperatura może być regulowana w siedmiu pozycjach.
0 = sprężarka wyłączona UWAGA! Napięcie nie jest odłączone.
1 = najwyższa temperatura (chłodzenie minimalne)
7 = najniższa temperatura (chłodzenie maksymalne)
Temperatura w komorze chłodziarki może ulec zmianie pod wpływem temperatury
otoczenia, w zależności od ilości produktów spożywczych, ich temperatury oraz
częstotliwości otwierania drzwi chłodziarki.
W ZIMNYM POMIESZCZENIU CHŁODZIARKA CHŁODZI W MNIEJSZYM STOPNIU, CO
MOŻE BYĆ PRZYCZYNĄ WZROSTU TEMPERATURY W CHŁODZIARCE. Pokrętłem
termostatu należy ustawić niższą temperaturę.
Strefy temperatur:
Ze względu na naturalną cyrkulację powietrza, w komorze chłodziarki występują różne
strefy temperatur.
1) Górna część chłodziarki - najcieplejsza strefa.
2) Środkowa część chłodziarki - strefa zimna.
3) 3) Dolna część chłodziarki - najzimniejsza strefa.
Aby uniknąć zanieć ziszczenia żywności, należy przestrzegać następują cychzasad:
− Otwieranie drzwi na długi czas może spowodować znaczny wzrost temperatury w
komorach urządzenia.
− Regularnie czyścić powierzchnie, które mogą wejść w kontakt z żywnością i dostępnymi
systemami odwadniającymi.
− Surowe mięso i ryby przechowywać w odpowiednich pojemnikach w lodówce, tak aby
nie miały kontaktu z innymi produktami spożywczymi i aby nie kapało z nich na te
produkty.
− Jeśli urządzenie chłodnicze pozostanie puste przez dłuższy czas, należy je wyłączyć,
rozmrozić, wyczyścić, osuszyć, a także zostawić otwarte drzwi, aby zapobiec rozwojowi
pleśni wewnątrz urządzenia.
Page 9
24
CZYSZCZENIE I KONSERWACJA
ODSZRANIANIE KOMORY CHŁODZIARKI PRZEBIEGA W SPOSÓB AUTOMATYCZNY. Szron
powstający na tylnej ściance komory chłodziarki w czasie przerw w pracy sprężarki
topnieje, powstająca woda spływa rynienką spustową do wody z odszraniania do wanienki
znajdującej się na sprężarce (rys. 1) i następnie wyparowuje.
CHŁODZIARKĘ NALEŻY CZYŚCIĆ REGULARNIE.
Należy pamiętać, że przed czyszczeniem tylnej części obudowy chłodziarki
koniecznie należy wyłączyć chłodziarkę z sieci zasilającej poprzez wyciągnięcie
wtyczki przewodu zasilającego z gniazdka.
• Powierzchnie wewnętrzne i części z tworzyw sztucznych należy chronić przed działaniem
tłuszczy, kwasów, sosów. W przypadku rozlania wyżej wymienionych
substancji, powierzchnię należy niezwłocznie zmyć ciepłą wodą z mydłem
lub płynem do mycia naczyń. Następnie wytrzeć do sucha.
• Należy regularnie czyścić uszczelkę drzwi. Wytrzeć do sucha.
• Regularnie czyścić otwór kanału spustowego wody przy użyciu
specjalnego dostarczonego urządzenia do czyszczenia.
• Co najmniej raz w roku należy usunąć kurz z tylnej części obudowy
chłodziarki oraz sprężarki. Do odkurzania można używać miękkiej
szczotki, serwetek elektrostatycznych lub odkurzacza.
• Do czyszczenia wnętrza i powierzchni zewnętrznych chłodziarki NIE MOŻNA używać
środków czyszczących zawierających materiały ścierne, kwasy, alkohol, benzynę. Do
czyszczenia NIE UŻYWAĆ ścierek lub gąbek z warstwą ścierną.

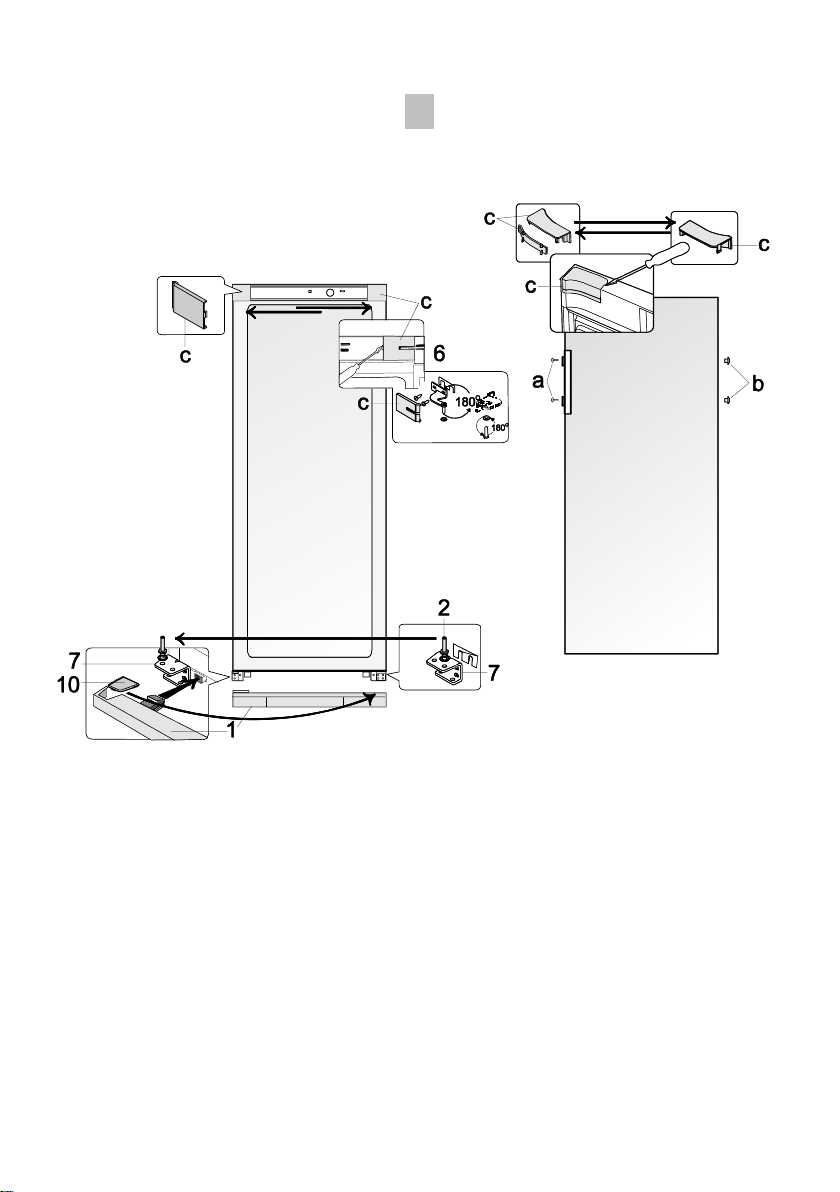

ZMIANA KIERUNKU OTWIERANIA DRZWI
Rys. 5, s. 2
Zmianę kierunku otwierania drzwi chłodziarki zalecamy przeprowadzić przy pomocy drugiej
osoby. Będą potrzebne: klucz do nakrętek nr 8 oraz nr 10, śrubokręt krzyżowy.
Przy zmianie kierunku otwierania drzwi ZABRANIA SIĘ układania chłodziarki w pozycji
poziomej
.
Należy zwrócić uwagę na podkładki znajdujące się na trzpieniach zawiasów. Należy ich
użyć powtórnie podczas zmiany kierunku otwierania drzwi.
Należy wykonać poniższe czynności w następującej kolejności:
UWAGA! Wyłączyć chłodziarkę z sieci zasilającej poprzez wyciągnięcie wtyczki
przewodu zasilającego z gniazdka.
1. Odłącz urządzenie od zasilania. Zdemontuj listwę dolną delikatnie wyciągając ją do
siebie (pkt 1). Za pomocą wkrętaka płaskiego usuń zaślepki C.
2. Przytrzymując drzwi chłodziarki odkręć zespół zawiasu (pkt 6), zdemontuj drzwi
unosząc je ku górzerównolegle do korpusu urządzenia. Z zawiasu górnego wykręć
trzpień i wkręć go z drugiej stroncy zawiasu (pkt 6).
3. Odkręć zawias dolny (pkt 7), odkręć trzpień i wkręć go w przeciwległy otwór (pkt 2).
Odkręć uchwyt listwy dolnej znajdujący się po drugiej stronie korpusu lodówki.
4. Zamontuj zawias dolny po drugiej stronie korpusu urządzenia. Zamontuj drzwi
zamrażarki w taki sposób, by trzpień zawiasu dolnego znajdował się w odpowiednim
otworze nakładki.
5. Pozostałe kroki związane z montażem drzwi wykonuj analogicznie do powyższych
zapisów.
Page 10
25
6. Sprawdź ustawienie drzwi względem korpusu urządzenia. Jeżeli drzwi znajdują się w
prawidłowej pozycji użyj zaślepek by zasłonić otwory w korpusie i w drzwiach oraz
zamontuj dolną osłonę.
7. Zdemontuj uchwyty drzwi i przykręć je z drugiej strony drzwi chłodziarki i zamrażarki.
W celu demontażu uchwytu usunąć zaślepki śrub (pkt A) i wykręcić śruby. Uchwyt
przesunąć w bok (w kierunku miejsca wcześniejszego montażu uchwytu do drzwi) i
delikatnie pociągnąć do siebie. Sposób montażu uchwytu wykonaj analogicznie do
demontażu.
Odczekaj około 30 minut, zanim zostanie podłączony do sieci. Jeśli urządzenie zostało
przechylone pod kątem większym niż 30 °, odczekaj około 4 godziny przed ponownym
podłączeniem go do sieci elektrycznej.
USTERKI I ICH USUWANIE. Jeżeli...
• Chłodziarka włączona do gniazdka zasilającego nie działa. Sprawdzić, czy
instalacja elektryczna w Państwa mieszkaniu jest sprawna. Sprawdzić, czy kabel
zasilający jest prawidłowo podłączony do gniazdka.
• Urządzenie pracuje zbyt głośno. Sprawdzić, czy chłodziarka jest stabilna i stoi na
równej powierzchni. W celu wypoziomowania należy wyregulować przednie nóżki.
Sprawdzić, czy chłodziarka nie styka się z meblami lub części układu chłodzącego w
tylnej części obudowy nie stykają się ze ścianą. Odsunąć chłodziarkę od mebli lub ściany.
Sprawdzić, czy hałasu nie wywołują butelki, konserwy, naczynia wewnątrz chłodziarki,
czy przedmioty nie stykają się.
• Na dnie komory chłodziarki zbiera się woda. Sprawdzić, czy otwór rynienki
spustowej wody z rozmrażania nie jest zatkany. Oczyścić otwór rynienki spustowej wody
przy użyciu dołączonego oczyszczacza.
• Pod chłodziarką zbiera się woda. Wanienka do zbierania wody ześlizgnęła się ze
sprężarki. Umieścić wanienkę na sprężarce.
• Przy otwieraniu drzwi chłodziarki odstaje gumowa taśma uszczelniająca.
Taśma jest zabrudzona lepkimi produktami spożywczymi (tłuszczem, syropem). Taśmę
uszczelniającą i rowki oczyścić ciepłą wodą z mydłem lub płynem do mycia naczyń,
następnie wytrzeć do sucha. Taśmę uszczelniająca wstawić na miejsce.
• Temperatura w chłodziarce jest zbyt wysoka, przerwy w pracy sprężarki są
zbyt krótkie. Sprawdzić, czy drzwi są dobrze domknięte, czy przy wyjmowaniu i
wkładaniu produktów drzwi nie były otwarte dłużej niż jest to potrzebne, czy nie
umieszczono w chłodziarce wielu ciepłych produktów spożywczych.
• Na powierzchni chłodziarki zbiera się rosa. Wilgotność względna powietrza w
pomieszczeniu przekracza 70 proc. Należy przewietrzyć pomieszczenie, w którym stoi
chłodziarka i jeżeli jest to możliwe, usunąć przyczynę zawilgocenia.
Page 11
26
INFORMACJE DOTYCZĄCE OCHRONY ŚRODOWISKA
Szczegółowe informacje na temat utylizacji zużytego urządzenia można uzyskać
w lokalnych urzędach, w sklepie, w którym urządzenie zostało Jeżeli nie
będziemy więcej użytkować wyrobu, to przed złomowaniem ze zużytego sprzętu
należy odciąć przewód przyłączeniowy.
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz
polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego
kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego
użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z
gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu
elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki,
sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego
sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego
konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego
składowania i przetwarzania takiego sprzętu.
SERWIS GWARANCYJNY
W przypadku usterek w pracy chłodziarki należy upewnić się, czy nie ma możliwości
usunięcia przyczyn usterek we własnym zakresie. Jeżeli nie ma możliwości usunięcia
usterek we własnym zakresie, należy telefonicznie lub pisemnie skontaktować się z
przedstawicielem serwisu. Koniecznie należy podać model i numer chłodziarki. Dane te są
umieszczone na etykiecie produktu, przyklejonej na ściance komory chłodziarki.
Loading...
