Page 1

Instruction manual Product Information Sheet

Instructiuni de utilizare Fisa cu informatii despre produs

Instrukcja obsługi Karta informacyjna produktu

Návod na obsluhu Informačný hárok o produkte

Manuale d’istruzione Scheda informativa sul prodotto

Návod k instalaci a obsłużę Informační list produktu

Betriebsanleitung Produktdatenblatt

Gebruiksaanwijzing Productinformatieblad

Manual de instrucciones Hoja de información del producto

Manual de instruções Folha de informações do produto

Mode d’emploi Fiche d'information sur le produit

ADN 203C BP

ADN 221/2 BP

ADN 221 BP

ADN 221C BP

ADN 221S BP

Page 2

Page 3



ADN 203C BP

ADN 221/2 BP

ADN 221 BP

ADN 221C BP

ADN 221S BP

Page 4



ADN 203C BP



a b

Only for models:

ADN 221/2 BP

ADN 221 BP

ADN 221C BP

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221C BP

ADN 221S BP

Page 5



ADN 203C BP

ADN 221/2 BP

ADN 221 BP

ADN 221C BP

ADN 221S BP

Page 6

CAREFULLY READ THE INSTRUCTION MANUAL. If instructions are not followed, there is a risk of injury, damage of the appliance and loss of the right to free warranty service. The Manufacturer shall not be held liable for damage arising from the failure to observe the instructions contained in this manual. We recommend to keep the Instruction manual the whole time you have the appliance. When you sell the appliance pass the Instruction manual to the new owner of the appliance.

General information:

The appliance is a vertical beverage cooler with glass doors and is designed for chilling of drinks, for storage of foodstuffs and for a short-term storage of them. This appliance is intended for commercial use!

THE MANUFACTURER GUARANTEES RELIABLE OPERATION OF THE REFRIGERATOR WHEN THE AMBIENT TEMPERATURE IS +16 TO +32 DEGREES CELSIUS AND THE RELATIVE AIR HUMIDITY NOT GREATER THAN 65 PER CENT.

SAFETY INSTRUCTIONS

General safety requirements:

– WARNING: Do not cover the ventilation holes at the top and on the sides of the

appliance.

– WARNING: Do not use any mechanical means or electrical devices to hasten the

thawing process when cleaning the freezer compartment.

– WARNING: Do not use electrical appliances inside the food storage

compartments of the appliance, unless they are of the type recommended by the manufacturer.

– WARNING: When positioning the appliance, ensure the supply cord is not

trapped or damaged.

– WARNING: Do not locate multiple portable socket-outlets or portable power

supplies at the rear of the appliance.

– WARNING: Disposal of the appliance should be according to national rules.

WARNING: risk of fire / flammable materials. Do not damage the appliance refrigeration system. It contains the refrigerant gas R600a. If the refrigeration system is damaged:

• Do not use any open flame.

• Avoid sparks ― do not turn on any electrical appliances or lighting fixtures.

• Immediately ventilate the room.

• Air the room in which the appliance is placed for a few minutes (the size of the

room for a product containing isobuthane / R600a must be at least 4 m3) to avoid damage to the cooling system.

Page 7

C-Pentane is used as blowing agent in the insulation foam and it is a flammable gas.

– This appliance is not designed for the storage of explosive substances such as

aerosol cans with a flammable propellant.

– It is prohibited to store petrol and other flammable liquids near the appliance. – The appliance should be used only for storing foodstuffs. – Once the appliance is unpacked, make sure that it is complete, that the body

and the electrical cord aren’t damaged. It is forbidden to use a technically

damaged appliance.

– The appliance should only be connected to an earthed socket installed in

accordance with the regulations. Make sure that the supply voltage corresponds with the voltage marked on the rating label. This product complies with all binding CE labelling directives. The earthed electrical socket by which the appliance is connected to the mains should be in an accessible place. It is a legal requirement that the appliance is properly earthed. The manufacturer will not be held liable for any damage or injury which may result from the failure to fulfil this requirement.

– To avoid the exposure to danger, always have faulty cable be replaced only by

the manufacturer, by our customer service or by qualified person and with a cable of the same type.

– Do not use adapters, multiple sockets and two-wire extension leads. – The frequency and power of the electricity supply must conform to the general

data parameters of the appliance as it is shown in the product label.

– When positioning the appliance, be careful that the electrical cord isn’t

squeezed in order to avoid its damage. Do not store heavy objects such as cooling devices, furniture or other devices next the appliance in such a way that they could squeeze and damage the electrical cord. This can cause a short circuit and a fire.

– Make sure that the plug of the electrical cord is not squeezed by the back wall

of the appliance or otherwise damaged. A damaged plug can be the cause of a fire!

– CAUTION! If the installed interior lighting diode (LED) lamp for the cooling

device is not functioning, contact the maintenance and repair representative for replacements. LAMPS CAN BE REPLACED ONLY BY THE MAINTENANCE AND REPAIR REPRESENTATIVE.

Page 8

If the appliance is out of order and it is not possible to repair it by means of given recommendations, unplug it, open the doors and call the service expert. Only a service representative can remedy all technical or construction faults

– If the appliance is unplugged (for cleaning, moving to another place, etc.), it

may be repeatedly switched on after 15 min.

– Pull the plug out from the mains socket before each maintenance activity. Do

not pull on the cord, but hold the body of the plug instead.

– Do not place any switched-on electrical devices on top of the appliance

because this may cause ignition of plastic parts.

– Do not place any dishes with liquids on top of the appliance and do not keep

flowers in vases or other liquid-filled vessels on the appliance. Do not lean on or hang on the appliance doors and do not allow children to do this.

The appliance should be transported only in the vertical position. The manufacturer will not be responsible for any damage of the appliance that results from non-compliance with the instructions for transportation.

INSTALLATION AND OPERATING CONDITIONS

Positioning:

• This appliance can be installed in a dry, well ventilated indoor where the ambient

temperature corresponds to the climate class indicated on the rating plate of the appliance.

WARNING! The appliance should not be operated in an unheated room or porch. Place the appliance away from heat sources such as kitchen stove/oven, radiators, or direct sunlight. The rear wall of the appliance, in particular, the condenser and other elements of the cooling system must not contact other elements, which may damage them, (e.g. central heating pipes and the water supply pipes).

• Do not cover the ventilation holes at the top of the appliances – it must be a good air

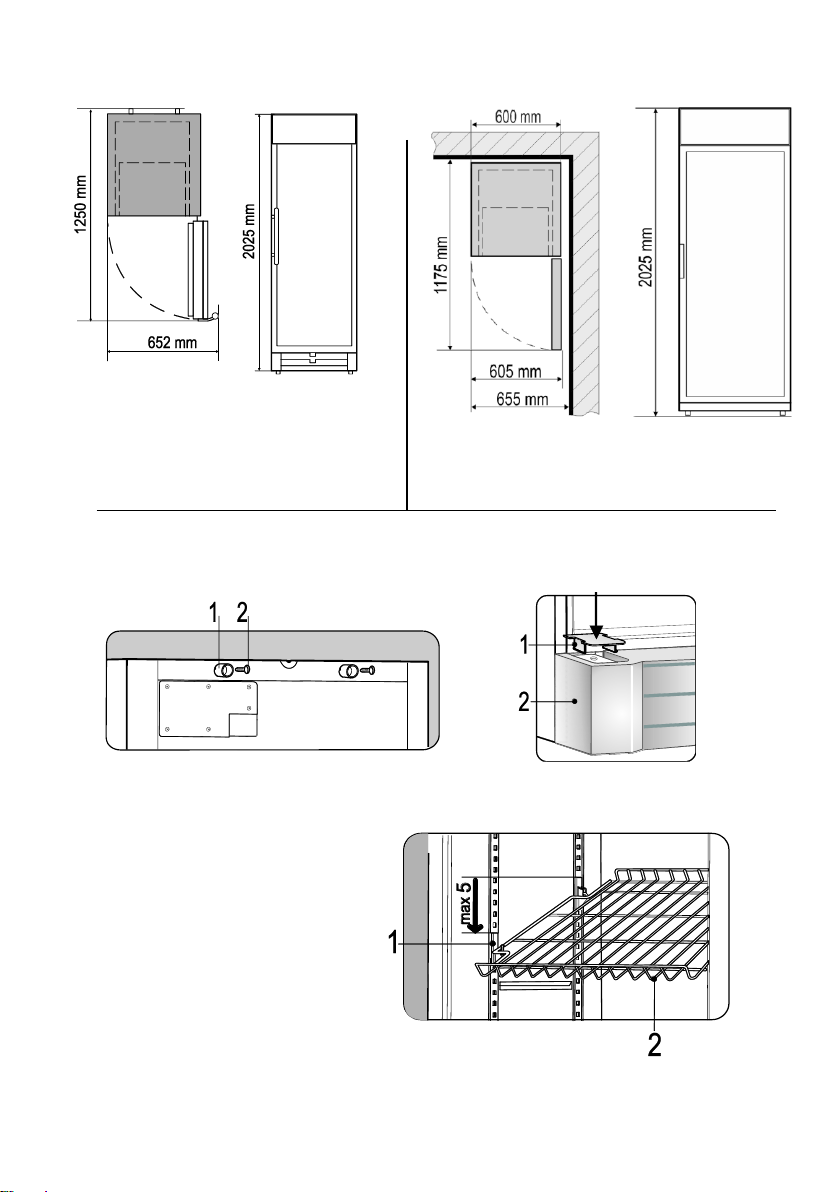

circulation around the appliance. There should be a gap of at least 10 cm between the top of the appliance body and any furniture that may be above it. If this requirement is not followed, the appliance consumes more electrical energy and its compressor may overheat.

• If the appliance is placed in a corner, a gap of at least 1 cm must be left between the

appliance body and the wall (see fig. 2, page 3).

• The appliance must stand on a level surface and must not touch the wall. If necessary,

regulate the height of the appliance by adjusting the levelling feet: by turning them clockwise – the front of the appliance rises, by turning them counter clockwise – it comes down. If the appliance is tilted slightly backward – the doors will close by themselves.

Page 9

Preparing the appliance for operation:

It is recommended to prepare the appliance for operation with a helper.

• Remove package. Lift the appliance away from foamed polystyrene base. Therefore, take

out adhesive tapes from sides and simply lift the appliance up and take out the board. Strip adhesive tapes off and open the door. Remove the spacer above the door.

• When positioning the appliance in chosen location, it will move more easily into position if

you lift the front a little and incline it backward allowing it to roll on its casters. When placing, moving, lifting the appliance, do not hold the door handles, do not pull the condenser at the rear part of the refrigerator and do not touch the compressor unit.

• Take out two supports 1 from a bag and screw them by screws 2 into marked places at

the back of a appliance (see fig. 3a, page 3).

• Take out the cover 1 from the bag and insert the cover into the grid 2 placed under the

door (see page 3, fig. 3b).

• It is permissible the conversion of the shelf. Maximum conversion of the shelves is

obtained by lowering front holders 1 by five step (see page 3, fig. 3c).

Take out the plug with the supply cord from the water tray 8 (see page 2, fig. 1) which is placed under a compressor (this is intended for transportation only. When the appliance is running, the cord can’t be in the tray.

The appliance should not be connected to the mains until all packing and transport materials aren’t removed. Suitably dispose the packaging material.

• Once the unit has been positioned, wait for about 30 minutes before it is connected to

the mains.

If the device has been tilted more than 30° during transport, allow it to stand in an upright position for at least 4 hours before it is connected to the mains. If this is not done, the appliance compressor may fail.

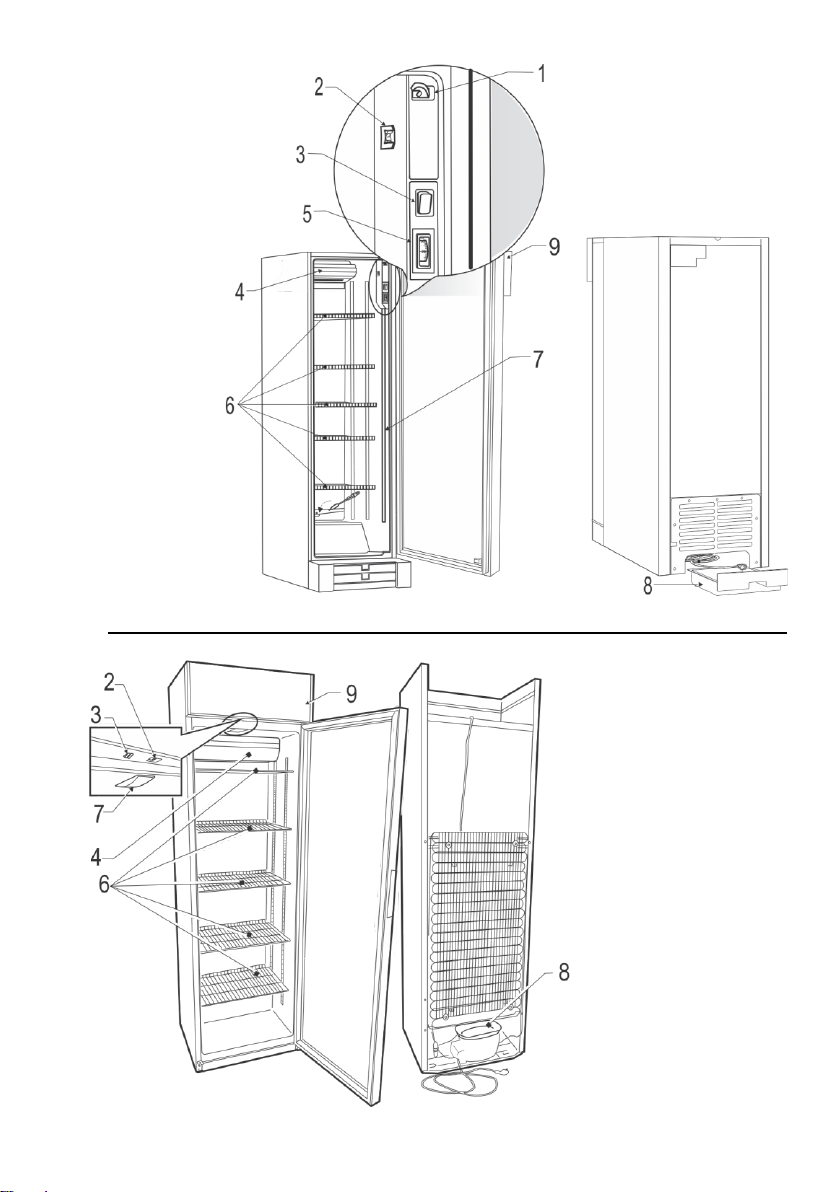

THE APPLIANCE BASIC PARTS (see page 2. fig. 1)

*Opening the door, the blower switches off. In the model ADN 203C BP: the blower switches on and continuously operated!

** The refrigerator ADN 203C BP does not have a thermometer.

Blower switch

Adjustable height shelves

Thermostat knob

LED lighting

ON / OFF switch for light

Thaw water drip tray

Blower*

Advertising panel (ADN 221C BP, ADN 203C BP)

Thermometer **

Page 10

TEMPERATURE REGULATION

The temperature in the device compartment is controlled using the thermostat knob 2 (see fig. 1, page 2) by turning it to one side or the other. The temperature indication in digits is shown beside the thermostat knob. The numbers “0, 1, 2, 3, 4, 5” do not mean a specific temperature.

The temperature is regulated on the scale of five digits.

0 = Compressor is switched off WARNING! Electric current is not switched off. 1 = highest temperature (lowest cooling) 5 = lowest temperature (highest cooling)

The temperature in the device compartment may vary depending on ambient temperature, the amount of foodstuffs, the temperature of the foodstuffs, and how often the appliance doors are opened and closed.

If the room is cool, the appliance cools less. The temperature in the appliance may therefore rise. Use the thermostat wheel to set a lower temperature.

DEFROSTING, CLEANING AND CARE

THE REFRIGERATOR COMPARTMENT DEFROSTS AUTOMATICALLY. Drops of ice that form on the back wall of the refrigerator compartment thaw during the time the compressor is not working and the thaw water runs down the thaw water runoff channel to the tray, where it evaporates.

REGULARLY CLEAN THE APPLIANCE.

Remember that before cleaning the back part of the appliance body you must disconnect the appliance from the electrical energy supply socket by pulling the plug out of the electricity outlet.

• Protect the appliance inner surfaces and plastic parts from fats, acids and sauces. In

case of accidental spills – immediately clean with warm soapy water or dishwashing detergent. Wipe dry inner and outer surfaces.

• Regularly clean the hermetic gaskets of the doors. Wipe dry.

• REGULARLY CLEAN THE THAW WATER CHANNEL SPACE WITH A

SPECIAL CLEANER FOR THAT PURPOSE (see fig.).

• At least once a year clean dust away from the back part of the appliance

body and the compressor. A soft brush, electrostatic cloth or vacuum cleaner may be used for cleaning.

• DO NOT use detergents containing abrasive particles, acid, alcohol or benzene for

cleaning the appliance inner and outer surfaces. DO NOT use for cleaning cloths or sponges that have coarse surfaces intended for scrubbing. Outer of the doors – glass – clean with agents intended for glass cleaning.

• IF THE APPLIANCE IS TO BE LEFT SWITCHED OFF FOR AN EXTENDED PERIOD, LEAVE

ITS DOORS OPEN.

Page 11

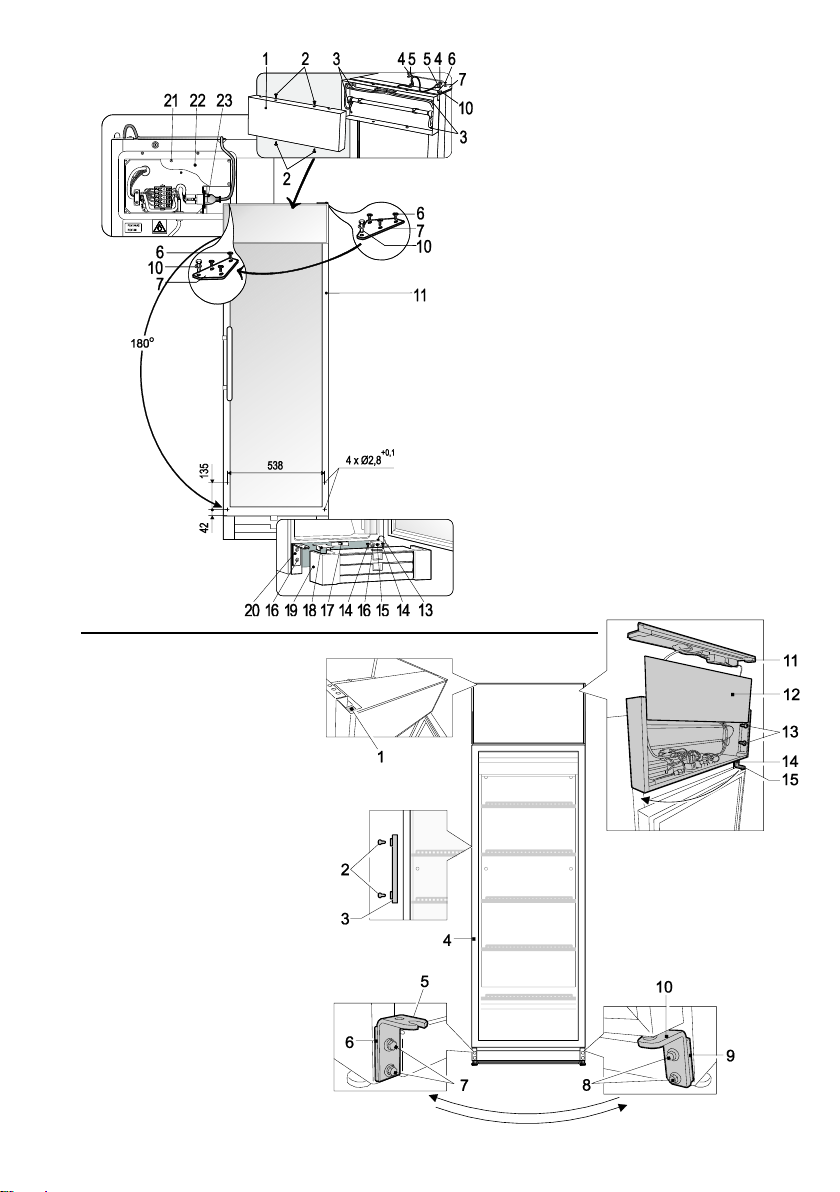

CHANGING THE OPENING DIRECTION OF THE DOORS

It is recommended that changing the opening direction of the doors should be done with a helper. You will need two spanners No. 8 and No. 10 and a Philips head screwdriver.

When changing the opening direction of the doors, YOU CAN NOT lay the appliance horizontally.

Do the actions below in the order they are showing in figure 4, see page 4.

WARNING! Turn off the appliance and pull the plug out of the electricity supply socket.

OPERATION PROBLEMS AND THEIR SOLUTIONS. What if …

• The appliance is plugged in to the mains but it does not work. Check that

electricity supply installations are in order. Check that the plug is correctly inserted into the electricity supply socket.

• The noise has become louder. Check that the appliance is standing stable, on a level

place. To make it level, regulate the front feet. Check if the appliance is not touching any furniture, and that no part of the refrigeration system at the back part of the appliance body is touching the wall. Pull the appliance away from any furniture or walls.

Check that the cause of increased noise isn’t due to bottles, cans in the appliance that

might be touching each other.

• Water has appeared at the bottom of the refrigerator compartment. Check

whether a thaw water channel space isn’t blocked. Clean the thaw water channel space

with a cleaner intended for that purpose.

• Water has appeared under the appliance. The thaw water collection tray has

slipped off the compressor. Place the tray on top of the compressor.

• When the appliance door is opened, the rubber sealing gasket pulls out. The

gasket is smeared with sticky foodstuffs (fat, syrup). Clean the sealing gasket and the groove for it with warm water containing soap or dishwashing detergent and wipe dry. Put the rubber sealing gasket back into the place.

• High temperature in appliance, the compressor operation pauses are short.

Ascertain whether the appliance door/doors are shutting tightly, whether the door

wasn’t kept open longer than necessary when taking out or putting in foodstuffs or

whether a large amount of warm food was placed in the appliance.

• The top of the appliance has condensation on it. The ambient relative air humidity

is above 65 %. Ventilate the room where the appliance stands and if possible, remove the cause of the humidity.

Remarks on the appliance operating noise. As the appliance operates and goes through the freezing cycle, various noises will be emitted. This is normal and is not a sign of any malfunction. As the refrigerant circulates around the refrigeration system, it causes sounds like murmuring, bubbling, or rustling. Louder sounds like popping or clicking may be heard for a short time as the refrigerator compressor switches on.

Page 12

ENVIRONMENTAL PROTECTION INFORMATION

If the appliance is no longer in use, cut the connecting cable off the used equipment before its scrapping. Also, remove the appliance lock or render it useless so that the appliance presents no danger to children while being stored for di- sposal. This appliance is marked with a symbol of the crossed out waste

container in conformance with the European Directive 2002/96/EC. Such marking informs that the equipment may not be kept together with other waste coming from the household after the period of its use. The user is obliged to dispose of the appliance at the waste collection point. The local waste collection points, shops and communal units form an appropriate system enabling the disposal of the equipment. Handling the used electrical and electronic equipment properly contributes to the avoidance of consequences harmful to the human health and natural environment, resulting from the presence of hazardous substances and improper storage and processing of such equipment.

WARRANTY SERVICE

If your appliance is not working properly, ascertain whether you can remedy the cause of the faulty functioning of the appliance yourself. If you cannot solve the problem yourself, contact the nearest refrigerator service representative by telephone or in writing. When making contact necessarily indicate the refrigerator model and number. You will find this data on the product label, which is glued to the wall of the refrigerator compartment.

Page 13

Product Information Sheet COMMISSION DELEGATED REGULATION (EU) 2019/2018

Supplier's name or trademark: BEKO

Model identifier:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Type of refrigerating appliance with a direct sales function: Beverage coolers

Cabinet family code

VC4

Product specific parameters

Gross volume , L

480

385

Ambient conditions for which the appliance is suitable:

Warmest temperature (°C)

+32

Relative humidity (%)

General product parameters:

Annual energy consumption (kWh/a)

897.00

1028

EEI

49.5

64.5

Energy efficiency class

Recommended temperature(s) for optimised food storage (°C)

Light source parameters:

Type of light source

Lighting technology used: LED

Energy efficiency class

Dimensions (H x W x D), cm

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Electrical Data

see in the product label

Page 14

CITIŢI CU ATENŢIE MANUALUL DE INSTRUCŢIUNI. Dacă instrucţiunile nu sunt urmate, există riscul producerii de accidente, defecţiuni la aparatură şi pierderea dreptului de service gratuit ce intră în condiţiile de garanţie. Recomandăm păstrarea manualului de instrucţiuni atâta timp cât deţineţi aparatul. La vânzarea aparatului, înmânaţi manualul de instrucţiuni noului proprietar.

Informaţii generale:

Acest aparat este o vitrină frigorifică cu uşi de sticlă, destinată răcirii, expunerii şi depozitării produselor alimentare şi băuturilor. Acest aparat este de uz comercial!

Producătorul garantează fiabilitatea vitrinei frigorifice în condiţiile în care temperatura ambiantă este de +16 până la +32 grade celsius iar unmiditatea relativă a aerului nu depăşeşte 65 la sută.

INSTRUCŢIUNI DE SIGURANŢĂ

– AVERTISMENT: Asiguraţi-vă că toate orificiile de ventilaţie din interiorul sau

exteriorul aparatului nu sunt astupate sau blocate.

– AVERTISMENT: Nu folosiţi aparate electrice în interiorul compartimentelor de

depozitare a alimentelor decât dacă acestea sunt din clasa recomandată de producător.

– AVERTISMENT: Atunci când pozitionati aparatul, asiguraţi-vă că nu prindeţi şi

nu deteriorati cablul de alimentare.

– AVERTISMENT: Nu amplasaţi mai multe prizeportabile sau surse de alimentare

cu energie electrică portabile în partea din spate a aparatului.

– AVERTISMENT: Cablul de alimentare electrică trebuie să rămână sub nivelul

ştecherului.

AVERTISMENT: Nu deterioraţi sistemul frigorific al aparatului. Conţine agent refrigerant R600a. Dacă sistemul frigorific este defect:

• Nu folosiţi foc deschis.

• Evitaţi scânteile – nu porniţi nici un aparat electric sau instalaţii de iluminat.

• Aerisiţi imediat încăperea: în cazul defectării sistemului de răcire, încăperea (a

cărei volum minim trebuie să fie de 4 m³ pentru utilajul cu izobutan/R600a) trebuie ventilată timp de câteva minute Aparatul va fi folosit doar pentru îngheţarea sau stocarea alimentelor.

C-pentan este utilizat ca agent deexpandare la fabricarea spumei izolatoareşi este un gaz inflamabil.

– După dezambalarea aparatului, asiguraţi-vă că acesta este complet şi că

prelungitorul şi carcasa nu sunt defecte.

Page 15

– Este interzisă utilizarea unui aparat defect din punct de vedere tehnic. – Nu permiteţi copiilor să de joace cu aparatul sau sa-l scoată din/bage în priză.

Nu permiteţi copiilor să se joace cu ambalajul aparatului. Acest aparat poate fi utilizat de copii cu vârsta de cel puţin 8 ani şi de persoane cu handicap fizic, senzorial sau mintal sau fără experienţă şi cunoştinţe dacă aceştia au fost supravegheaţi sau dacă li s-a arătat mai întâi modul de utilizare al aparatului într-un mod sigur şi aceştia înţeleg pericolele implicate.

– Aparatul va fi conectat la o priză cu împământare. Priza de curent electric

împământată, prin intermediul căreia aparatul este racordat la reţeaua de alimentare, trebuie să se afle într-un loc accesibil.

– Dacă aparatul este furnizat împreună cu un cablu special de alimentare, acesta

poate fi înlocuit doar cu acelaşi cablu de alimentare furnizat de către producător.

– Pentru eliminarea pericolelor, cordoanele de alimentare deteriorate trebuie

înlocuite doar de către producător, de un tehnician de întreţinere sau de persoane cu calificare echivalentă.

– Nu se vor folosi branşamente de adaptare, prize multiple (distribuitori), pre-

lungitori cu două fire.

– Frecvenţa şi puterea energiei electrice furnizate trebuie să respecte parametri

de date generale ale aparatului, după cum reiese din eticheta produsului.

– Pentru a evita defecţiunile la amplasarea aparatului aveţi grijă să nu îndoiţi

cablul. Nu depozitaţi obiecte grele cum ar fi dispozitive de răcire, mobilă sau electrocasnice lângă aparat astfel încât acestea să poată îndoi sau avaria

cablul de alimentare. Aceasta poate cauza un scurtcircuit sau un incendiu.

– Asiguraţi-vă ca fişa cablului nu este prinsă de partea posterioară a aparatului

sau nu este deteriorată. Fişele defecte pot cauza incendii!

– ATENTIE! Dacă nu merge lampa cu diode (LED) montata în dispozitivul de

refrigerare pentru iluminarea interiorului sau panoului publicitar, contactați reprezentantul pentru întreținerea tehnică și reparare, pentru a fi schimbata. LĂMPILE POT FI SCHIMBATE NUMAI DE REPREZENTANTUL PENTRU ÎNTREŢINEREA TEHNICĂ ȘI REPARARE.

– Dacă aparatul este scos din priză (pentru curăţare, mutare în alt loc etc.), el

poate fi pornit în mod repetat după 15 minute.

– Înainte de efectuarea oricărei lucrări de întreţinere se scoate ştecherul din priza

de alimentare. Nu trageţi de cablul de alimentare pentru a scoate din priză aparatul. Trageţi întotdeauna de ştecher.

– Aparatul va fi folosit doar pentru stocarea alimentelor.

Page 16

– Acest aparat nu este destinat depozitării substanţelor inflamabile, cum ar fi

flacoanele cu aerosoli, cu agent de propulsare inflamabil.

– Este interzisă depozitarea benzinei şi a altor lichide inflamabile în vecinătatea

aparatului.

– Aparatul nu poate fi distrus prin ardere. – Nu puneţi niciun dispozitiv electric pornit pe aparat (cum ar fi cuptoare cu

microunde, uscătoare de păr, fier de călcat, fierbător electric sau alte dispozitive

electrice) deoarece acestea pot cauza arderea componentelor din plastic.

– Nu vă urcaţi sau nu vă aşezaţi pe aparat, nu vă sprijiniţi de uşile aparatului şi nu

permiteţi copiilor să facă toate acestea.

Dacă aparatul este defect şi nu este posibilă repararea lui după recomandările primite, scoateţi-l din priză, deschideţi uşile şi chemaţi un specialist de întreţinere. Doar un agent de întreţinere poate repara toate defecţiunile tehnice şi de montaj.

Aparatul se transportă doar în poziţie verticală! Producătorul nu îşi asumă nici un fel de răspundere dacă apar defecţiuni la aparat cauzate de nerespectarea instrucţiunilor de transport.

POZIŢIONARE, RACORDAREA LA REŢEAUA DE ALIMENTARE

Poziţionare:

• Acest aparat poate fi instalat la interior într-un loc uscat şi bine ventilat în care temperatura

ambiantă corespunde cu clasa climatică indicată pe plăcuţa cu datele tehnice ale aparatului.

ATENŢIE! Aparatul nu trebuie pus în funcţiune într-o încăpere neîncălzită sau în balcon. Amplasaţi aparatul departe de surse de căldură cum ar fi

sobe/cuptoare, radiatoare sau departe de razele soarelui. Aparatul nu

trebuie să atingă nicio conductă de încălzire, gaz sau de alimentare cu apă,

sau orice alte aparate electrice.

• Nu acoperiţi gurile de aerisire din partea superioară a aparatului - trebuie să existe o bună

circulaţie a aerului în jurul lui. Între partea superioară a carcasei aparatului şi mobilierul ce poate fi suspendat deasupra, trebuie să existe o distanţă de cel puţin 10 cm. Dacă această cerinţă nu este respectată, aparatul va consuma mai multă energie electrică şi compresorul se poate supraîncălzi.

• Dacă aparatul este instalat într-un colţ, între acesta şi perete trebuie lăsat un spaţiu liber de

cel puţin 1 cm. Spaţiul total necesar vitrinei frigorifice. Dimensiunile de gabarit necesare instalării vitrinei frigorifice (vezi pagina 3, fig. 2).

• Aparatul trebuie să stea pe o suprafaţă plană şi să nu atingă peretele. Dacă este necesar

reglaţi înălţimea aparatului prin reglarea picioarelor învârtindu-le în sensul acelor de ceas partea superioară a aparatului se ridică, iar învârtindu-le în sens opus acelor de ceas coboară. Dacă aparatul este înclinat către spate – uşile se vor închide singure.

Page 17

Pregătirea aparatului pentru punerea în funcţiune:

Se recomandă ca pregătirea pentru punerea în funcţiune a aparatului să se facă împreună cu un

ajutor.

• Dispozitivul trebuie transportat numai în poziție verticală; do nu înclinați mai mult de 30°.

• Îndepărtaţi ambalajul. Ridicaţi aparatul de pe suportul de polistiren. Dupa dezambalare

inlaturati benzile adezive de pe usi si scoateti pachetele din interiorul frigiderului. Nu ridicaţi sau împingeţi frigiderul ŢINÂNDU-L DE MÂNER deoarece acesta se poate rupe

• Se iau din pungă cele două suporturi 1 şi se fixează cu şuruburile 2 în locurile marcate din

spatele aparatului (vezi pagina 3, fig. 3a).

• Se scoate capacul 1 din pungă şi se introduce în grătarul 2 de sub uşă (vezi pagina 3, fig. 3b).

• Se poate şi schimba poziţia raftului. Schimbare cea mai amplă a poziţiei rafturilor se poate

obţine prin coborârea suporturilor 1 cu cinci trepte (vezi pagina 3, fig. 3c).

Se ia cordonul de alimentare cu ştecherul din tava de apă 8 (pagina 2, fig. 1) care se găseşte sub compresor (este pus acolo doar pe durata transportului). Atunci când

aparatul funcţionează cordonul nu poate să se afle în tavă.

Aparatul nu se va racorda la reţeaua de alimentare cu electricitate decât după îndepărtarea elementelor de împachetare şi transport. Distrugeţi în mod corespunzător ambalajul.

• Odată ce dispozitivul a fost poziționat, așteptați aproximativ 30 minute înainte să fie conectat

la rețea.

Dacă dispozitivul a fost înclinat mai mult de 30° în timpul transportului, lăsați-l să stea în poziție verticală timp de cel puțin 4 ore înainte de a fi conectat la rețea. Aceasta pentru a permite uleiului să curgă înapoi în compresor.

Nerespectarea acestei instrucţiuni poate duce la defectarea compresorului.

DESCRIEREA APARATULUI, COMPONENTE DE BAZĂ

vezi pagina 2, Fig. 1

* Prin deschiderea uşii suflanta se opreşte. In the model ADN 203C BP: suflanta porneste si functioneaza continuu!

** ADN 203C BP nu are termometru !

Butonul suflantei

Rafturi

Butonul termostatului

Plafonului a lămpii cu diod (LED)

Comutator (PORNIT / OPRIT) al luminii

Tavă de scurgere a apei de dezgheţ

Suflanta *

Ecranul publicitar (ADN 221C BP, ADN 203C BP)

Termometru **

Page 18

REGLAREA TEMPERATURII

În compartimentul frigider temperatura este reglată prin rotirea discului termostatului 2 (vezi pagina 2, fig. 1) în ambele direcţii. Invartind rotita in sensul acelor de ceasornic, temperatura din compartiment scade. Indicatorul digital al temperaturii este vizibil pe discul termostatului.

Numărul „0, 1, 2, 3, 4, 5” nu înseamnă temperaturi specifice. Temperatura este reglată pe o scală cu cinci trepte.

0 = Compresorul este oprit! ATENŢIE! Curentul electric nu este oprit. 1 = temperatura cea mai ridicată (răcirea cea mai slabă) 5 = temperatura cea mai scăzută (răcirea cea mai puternică)

Temperatura din compartimentul frigider poate varia în funcţie de temperatura din exterior, cantitatea alimentelor, temperatura alimentelor şi cât de des au fost închise şi deschise uşile aparatului.

DACĂ ÎNCĂPEREA ESTE RĂCOROASĂ, APARATUL VA RĂCI MAI PUŢIN. Altfel, temperatura in interiorul aparatului poate creşte. Folosiţi discul termostatului pentru a regla o temperatură mai scăzută.

DEZGHEŢAREA, CURĂŢAREA ŞI ÎNTREŢINEREA

Compartimentul frigider se dezgheaţă automat. Picăturile de gheaţă de pe peretele posterior al frigiderului se topesc în timp ce compresorul funcţionează şi apa topită se scurge prin canalul de evacuare a apei, în tava de pe compresor, unde se evaporă.

CURĂŢAŢI APARATUL LA INTERVALE REGULATE.

Reţineţi că înainte de curăţarea compartimentului congelator şi înainte de curăţarea părţii din spate a carcasei aparatului, trebuie să deconectaţi aparatul de la sursa de alimentare cu energie electrică prin scoaterea fişei din priză.

• Feriţi suprafaţa interioară a aparatului şi componentele de plastic de grăsimi, acizi şi sosuri.

În caz de vărsare neintenţionată - curăţaţi imediat cu apă caldă cu săpun sau detergent de spălat vase. Ştergeţi cu o cârpă uscată.

• Curăţaţi la intervale regulate garniturile de etanşare ale uşilor. Ştergeţi cu o

cârpă uscată.

• CURĂŢAŢI LA INTERVALE REGULATE SPAŢIUL CANALULUI PENTRU APA

REZULTATĂ DIN DEZGHEŢARE (vezi fig.) CU UN DETERGENT SPECIAL PENTRU ASTFEL DE CURĂŢARE.

• Cel puţin o dată pe an, ştergeţi praful de pe partea din spate a carcasei

aparatului şi compresor. La curăţare se poate folosi o perie moale, o ţesătură electrostatică sau un aspirator.

• NU FOLOSIŢI detergenţi care să conţină particule abrazive, acid, alcool sau benzen pentru

curăţarea suprafeţelor interioare sau exterioare ale aparatului.

• NU FOLOSIŢI cârpe sau bureţi care au suprafeţe speciale pentru frecare.

• Dacă aparatul va fi oprit pentru o perioadă mai lungă, lăsaţi-i uşile deschise.

MODIFICAREA SENSULUI DE DESCHIDERE A UŞILOR

Se recomandă ca modificarea sensului de deschidere a uşilor să se facă doar cu ajutorul unei a doua persoane. Sunt necesare două chei nr. 8 şi nr. 10 şi o şurubelniţă în cruce. La modificarea modificarea sensului de deschidere a uşilor aparatul NU TREBUIE culcat pe orizontală. Operaţiile de mai jos trebuie executate în ordinea descrisă (vezi pagina 4, fig. 4)

AVERTISMENT! Se opreşte aparatul şi se scoate ştecherul din priză.

Page 19

PROBLEME DE FUNCŢIONARE ŞI SOLUŢIILE ACESTORA

• Aparatul este conectat la reţeaua de alimentare, dar nu funcţionează şi indicatorul

de alimentare cu electricitate nu este aprins. Asiguraţi-vă că instalaţiile de alimentare la sursa de curent electric funcţionează. Asiguraţi-vă ca fişa să fie corect introdusă în priză.

• Zgomotul se intensifică. Asiguraţi-vă ca aparatul să aibă o poziţie stabilă şi să stea pe o

suprafaţă netedă. Pentru aducerea la nivel, reglaţi piciorul din faţă. Asiguraţi-vă că aparatul nu atinge nicio piesă de mobilier, şi că nicio parte a sistemului frigorific din spatele carcasei aparatului nu atinge peretele. Îndepărtaţi aparatul de orice piesă de mobilier sau de perete. Verificaţi dacă zgomotul nu s-a intensificat din cauza unor sticle, conserve sau vase din aparat

care se pot atinge unele de altele.

• La baza compartimentului frigiderului este apă. Verificaţi dacă nu e blocat vreun spaţiu

al canalului pentru evacuarea apei rezultată din dezgheţare. Curăţaţi spaţiul canalului pentru apă cu un detergent special.

• Sub aparat este apă. Tava de colectare a apei dezgheţate a alunecat de pe compresor.

Puneţi tava pe compresor.

• Când uşa aparatului se deschide, iese garnitura de etanşare din cauciuc. Garnitura

este murdară cu alimente lipicioase (grăsimi, siropuri). Curăţaţi garnitura de etanşare şi ghidajul acesteia cu apă caldă şi săpun sau detergent de vase şi apoi ştergeţi cu o cârpă uscată. Montaţi înapoi garnitura de etanşare de cauciuc.

• O temperatură ridicată în frigider indică faptul că compresorul funcţionează

pentru perioade lungi sau neîntrerupt. Verificaţi dacă uşa aparatului se închide bine, dacă uşa nu a fost deschisă mai mult decât necesar sau dacă în aparat a fost introdusă o

cantitate mare de alimente calde.

• Partea de sus a aparatului are condens. Umiditatea relativă a mediului ambiental este

peste 65 %. Aerisiţi încăperea în care se află aparatul, şi, dacă este posibil, înlăturaţi cauza umidităţii.

INFORMAŢII PRIVIND PROTECŢIA MEDIULUI

Acest simbol indică faptul că aparatul, odată ce nu mai este folosit, nu poate fi distrus

împreună cu alte deşeuri menajere. Este necesară colectarea şi distrugerea separată a

acestuia, de exemplu în containere având marcaje speciale cu acest simbol din zonele

de mari dimensiuni de colectare a gunoiului.

Toate informaţiile privind locul de depozitare în siguranţă a aparatelor scoase din uz pot fi obţinute de la autorităţi, de la magazinul de unde s-a achiziţionat aparatul sau de la reprezentanţii producătorului. Dacă vă hotărâţi să distrugeţi aparatul, faceţi imposibilă folosirea sa ulterioară pentru a evita

orice posibil accident. Deconectaţi aparatul de la reţeaua electrică şi apoi, tăiaţi cablul de alimentare. Rupeţi garnitura de etanşare. Distrugeţi încuietorile de pe uşă, dacă există.

ATENŢIE! Nu demontaţi aparatul în lipsa unui specialist. Apelaţi la o firmă de reciclare.

SERVICE GARANŢIE

DACĂ APARATUL ESTE DEFECT, VERIFICAŢI DACĂ DUMNEAVOASTRĂ ÎNŞIVĂ PUTEŢI SĂ REMEDIAŢI FUNCŢIONAREA DEFECTUOASĂ A APARATULUI. Dacă nu reuşiţi să rezolvaţi problema, apelaţi, telefonic sau în scris, la cel mai apropiat service de frigidere. La contactarea acestora, menţionaţi modelul frigiderului şi numărul. Veţi găsi aceste informaţii pe eticheta produsului care este lipită pe peretele din dreapta al compartimentului frigider.

Page 20

Fisa cu informatii despre produs REGULAMENTUL DELEGAT (UE) 2019/2018

Numele sau marca furnizorului: BEKO

Identificator model:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Aparat frigorific cu funcție de vânzare directă : Răcitoare de băuturi

Codul familiei cabinetului

VC4

Parametri specifici produsului

Volum brut total, L

480

385

Condițiile ambientale pentru care aparatul este potrivit:

Cea mai caldă temperatură (°C)

+32

Umiditate relativă (%)

Parametrii generali ai produsului:

Consumul de energie (kWh/an)

897.00

1028

EEI Indicele de eficiență energetică

49.5

64.5

Clasa de eficiență energetică

Recomandat temperatura pentru

depozitare optimizată a

alimentelor(°C)

Parametrii sursei de lumină :

Tipul sursei de lumină

Tehnologia de iluminat folosită: LED

Clasa de eficiență energetică

Dimensiuni, cm

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Date electrice

Vezi informaţii pe eticheta produsului

Page 21

PROSIMY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ UŻYTKOWANIA. W przypadku nieprzestrzegania zaleceń zawartych w instrukcji istnieje niebezpieczeństwo skaleczenia się, uszkodzenia urządzenia oraz utraty prawa do bezpłatnego serwisu gwarancyjnego. Producent nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania zasad

umieszczonych w niniejszej instrukcji.

Instrukcję należy zachować przez cały okres użytkowania urządzenia chłodniczego. W przypadku sprzedaży urządzenia nowemu właścicielowi należy przekazać także instrukcję.

Dane ogólne:

Instrukcja dotyczy pionowej witryny chłodniczej z drzwiami szklanymi, przeznaczonej do chłodzenia, eksponowania i przechowywania żywności oraz napojów. Te przyrządy

chłodnicze jest przeznaczony dla komercyjnego korzystania!

Producent gwarantuje niezawodną pracę urządzenia w temperaturze otoczenia od +16 do +32 °C oraz przy wilgotności względnej do 65 procent.

ŚRODKI OSTROŻNOŚCI

− OSTRZEŻENIE: Nie zakrywać otworów wentylacyjnych znajdujących w górnej

części i po bokach chłodziarki.

− OSTRZEŻENIE: W przedziałach urządzenia przeznaczonych do

przechowywania żywności nie należy umieszczać urządzeń elektrycznych, chyba, że należą do typu zalecanego przez producenta.

− OSTRZEŻENIE! Nie używać urządzeń mechanicznych ani środków innych niż

zalecane przez producenta, żeby przyspieszyć proces odszraniana.

− OSTRZEŻENIE: Nie umieszczać gniazdek ruchomych o kilku wejściach lub

przenośnych źródła energii z tyłu urządzenia.

− OSTRZEŻENIE: Ustawiając urządzenie, upewnić się, że przewód zasilania nie

jest zablokowany lub uszkodzony

− OSTRZEŻENIE: Utylizację urządzenia należy prowadzić zgodnie z krajowymi

przepisami.

OSTRZEŻENIE: Nie dopuszczać do uszkodzenia układu chłodniczego. W przypadku uszkodzenia układu chłodniczego:

• Nie używać otwartego ognia

• Nie używać urządzeń iskrzących - nie włączać sprzętu elektrycznego i

oświetleniowego.

• Niezwłocznie przewietrzyć pomieszczenie.

• Należy przewietrzyć przez kilka minut pomieszczenie, w którym znajduje się

urządzenie (pomieszczenie to musi mieć przynajmniej 4 m3; dla wyrobu z izobutanem/ R600a) w przypadku uszkodzenia układu chłodniczego.

Page 22

C-pentan jest środkiem porotwórczym w piance izolacyjnej i jest gazem łatwopalnym.

– Po rozpakowaniu urządzenia należy upewnić się, czy zawiera ono pełne

wyposażenie, czy nie ma uszkodzeń obudowy ani przewodu zasilającego.

– Zabrania się użytkowania urządzenia niesprawnego technicznie. – To urządzenie może być używane przez dzieci w wieku 8 lat i starsze, przez

osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby o braku doświadczenia lub znajomości sprzętu, gdy są one nadzorowane lub zostały poinstruowane na temat korzystania z urządzenia w sposób bezpieczny i znają zagrożenia związana z użytkowaniem urządzenia. Urządzenie chłodnicze należy koniecznie podłączyć do gniazdka z uziemieniem. Gniazdko z uziemieniem do podłączenia urządzenia do sieci zasilającej powinno znajdować się w dostępnym miejscu.

– W celu uniknięcia szkód na zdrowiu lub mieniu uszkodzony przewód zasilający

należy niezwłocznie wymienić na takiego samego typu przewód nieuszkodzony, zalecany przez producenta urządzenia.

– W celu uniknięcia zagrożeń wymianę zasilaczy należy zlecać producentowi,

technikowi serwisowemu lub osobie o równoważnych kwalifikacjach.

– Nie należy używać łączników adaptacyjnych, gniazd wielokrotnych (roz-

dzielaczy), przedłużaczy dwużyłowych.

– Częstotliwość i moc energii elektrycznej mieszkaniu powinny odpowiadać

parametrom podanym na tabliczce znamionowej chłodziarki.

– Należy uważać, aby przy stawianiu chłodziarki nie przycisnąć przewodu

zasilającego, co może spowodować jego uszkodzenie. Na przewodzie zasilającym nie stawiać ciężkich przedmiotów, np. samego urządzenia chłodniczego, mebli, sprzętów gospodarstwa domowego, gdyż mogą uszkodzić przewód. Grozi to zwarciem oraz pożarem.

– Upewnić się, że wtyczka przewodu zasilającego chłodziarki nie została

przyciśnięta przez ścianę tylną chłodziarki lub w inny sposób uszkodzona. Nie przyciskać wtyczki przewodu zasilającego tylną ścianą lodówki. Uszkodzona wtyczka może być przyczyną pożaru!

– UPOZORNENIE! Neotvárajte kryt LED osvetlenia. Ak je použité LED

osvetlenie, v prípade jeho poškodenia a potrebnej výmeny kontaktujte servisného technika!

– Urządzenie chłodnicze odłączoną od sieci (czyszczenie, przesuwanie na inne

miejsce itp.) Ponownie można włączyć do sieci po upływie, co najmniej 15 min.

Page 23

– Urządzenie nie jest zaprojektowane do przechowywania substancji o

właściwościach wybuchowych, takich jak pojemniki z aerozolem zawierające łatwopalny propelent. Zabronione jest przechowywanie w urządzeniu benzyny lub innych płynów łatwopalnych.

– Na urządzeniu nie stawiać włączonych urządzeń elektrycznych: kuchenek

mikrofalowych, suszarek do włosów, żelazek, czajników elektrycznych i innych urządzeń elektrycznych.

– Nie stawiać na urządzeniu chłodniczym naczyń z płynami, kwiatów w wazonach

ani innych naczyniach wypełnionych płynem.

JEDYNIE PERSONEL SERWISU JEST UPRAWNIONY DO USUWANIA WSZELKICH USTEREK TECHNICZNYCH I KONSTRUKCYJNYCH.

Urządzenie chłodnicze należy przewozić tylko w pozycji pionowej.

Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku przewożenia urządzenia bez przestrzegania warunków transportu.

INSTALACJA I WARUNKI PRACY URZĄDZENIA

Instalowanie:

• Chłodziarkę ustawić w suchym i przewiewnym pomieszczeniu. Urządzenie pracuje prawidłowo

w temperaturze otoczenia, która jest podana w karcie produktu.

UWAGA! Chłodziarki nie użytkować w pomieszczeniu nieogrzewanym lub na balkonie. Ustawić chłodziarkę z dala od źródeł ciepła – kuchenek, kaloryferów, bezpośrednich promieni słonecznych. Chłodziarka nie może stykać się z instalacją grzewczą, gazową, wodociągową, a także nie należy jej stawiać obok urządzeń elektrycznych.

• Nie zakrywać otworu wentylacyjnego w górnej części chłodziarki – wokół urządzenia należy

zapewnić dobry przepływ powietrza. Pomiędzy górną częścią obudowy chłodziarki a meblem znajdującym nad chłodziarką należy pozostawić co najmniej 10 cm wolnej przestrzeni. W przeciwnym wypadku chłodziarka zużywa więcej prądu, a sprężarka może ulec przegrzaniu.

• Jeśli urządzenie jest umieszczane w kącie, należy pozostawić prześwit równy przynajmniej 1

cm pomiędzy obudową urządzenia a ścianami. Całkowita przestrzeń wymagana do montażu chłodziarki - patrz str. 3, Rys. 2.

• Chłodziarka powinna stać na równym podłożu, nie można jej opierać o ścianę. W razie

potrzeby wysokość chłodziarki należy wyregulować przy użyciu nóżek: obracając nóżki w kierunku zgodnym z ruchem wskazówek zegara podnosimy przód chłodziarki do góry, a obracając w przeciwnym kierunku opuszczamy go na dół. Drzwi chłodziarki ustawionej w pozycji nieco odchylonej do tyłu będą zamykać się samoczynnie.

Przygotowanie urządzenia do pracy:

Zaleca się przygotować urządzenie do pracy przy pomocy drugiej osoby.

• Usunąć opakowanie. Zdjąć chłodziarkę z palety styropianowej. Po rozerwaniu taśm klejących

trzeba otworzyć drzwiczki. Następnie proszę zdjąć znajdującą się nad drzwiami przekładkę.

Podczas ustawiania, przesuwania, podnoszenia nie należy chwytać za uchwyty drzwi, ciągnąć za skraplacz z tyłu lodówki oraz dotykać zespołu kompresora.

Page 24

• Wyjąć z worka dwa wsporniki 1 i przykręcić je za pomocą śrub 2 do zaznaczonych otworów w

tylnej części urządzenia (rys. 3a, s. 3).

• Wyjąć z worka osłonę 1 i włożyć ją na siatkę 2 umieszczoną pod drzwiami (patrz str. 3, Rys. 3b)

Wyjąć wtyczkę z przewodem zasilającym z tacy na wodę 8 (patrz str. 2, Rys. 1) umieszczonej pod sprężarką (jest to pozycja transportowa przewodu). Gdy urządzenie

pracuje, przewód zasilający nie może znajdować się na tacy na wodę.

Przed włączeniem urządzenia chłodniczego do sieci zasilającej należy usunąć opakowanie i wszelkiej materiały transportowe.

∙ Po ustawieniu urządzenia odczekaj około 30 kilka minut przed podłączeniem do sieci.

Jeśli podczas transportu urządzenie zostało przechylone o więcej niż 30°, pozostawić w pozycji pionowej przez co najmniej 4 godziny przed podłączeniem do sieci. W przeciwnym wypadku sprężarka chłodziarki może ulec

uszkodzeniu.

OPIS URZĄDZENIA, PODSTAWOWE CZĘŚCI

Rys. 1, s. 2

* Po otwarciu drzwi dmuchawa zostaje wyłączona. W modelu ADN 203C BP: dmuchawa włącza się i działa nieprzerwanie!

**ADN 203C BP nie posiada termometru!

REGULACJA TEMPERATURY

Temperatura w komorze chłodziarki jest regulowana za pomocą pokrętła termostatu 2 (patrz str. 2, Rys. 1) poprzez jego obrót w jedną lub drugą stronę. Poruszając ją zgodnie z ruchem ukazówek zegara kontrolka wskaże nam obniżenie temperatury. Wartość temperatury jest

oznaczona liczbami na pokrętle termostatu. Cyfra „0, 1, 2, 3, 4, 5” nie oznacza określonej temperatury.

Temperatura może być regulowana w pięciu pozycjach.

0 = sprężarka wyłączona UWAGA! Napięcie nie jest odłączone. 1 = najwyższa temperatura (chłodzenie minimalne) 5 = najniższa temperatura (chłodzenie maksymalne)

Temperatura w komorze chłodziarki może ulec zmianie pod wpływem temperatury otoczenia, w zależności od ilości produktów spożywczych, ich temperatury oraz częstotliwości otwierania drzwi chłodziarki.

W zimnym pomieszczeniu chłodziarka chłodzi w mniejszym stopniu, co może być przyczyną wzrostu temperatury w chłodziarce. Pokrętłem termostatu należy ustawić niższą temperaturę.

Wyłącznik dmuchawy

Półki

Pokrętło termostatu

Oświetlenie wewnętrzne

Włącznik / Wyłącznik (ON/OFF) oświetlenia

Taca do odprowadzania wody powstałej po rozmrożeniu

Dmuchawa *

Osłona promocyjna (ADN 221C BP, ADN 203C BP)

Termometr **

Page 25

ODSZRANIANE, CZYSZCZENIE I KONSERWACJA

ODSZRANIANE KOMORY CHŁODZIARKI PRZEBIEGA W SPOSÓB AUTOMATYCZNY. Szron powstający na tylnej ściance komory chłodziarki w czasie przerw w pracy sprężarki topnieje, powstająca woda spływa rynienką spustową do wody z odszranianą do wanienki i następnie wyparowuje. CHŁODZIARKĘ NALEŻY CZYŚCIĆ REGULARNIE.

Należy pamiętać, że przed oszranianiem komory zamrażalnika i czyszczeniem tylnej części obudowy chłodziarki koniecznie należy wyłączyć chłodziarkę z sieci zasilającej poprzez wyciągnięcie wtyczki przewodu zasilającego z

gniazdka.

• Powierzchnie wewnętrzne i części z tworzyw sztucznych należy chronić przed działaniem

tłuszczy, kwasów, sosów. W przypadku rozlania wyżej wymienionych substancji, powierzchnię należy niezwłocznie zmyć ciepłą wodą z mydłem lub płynem do mycia naczyń. Następnie wytrzeć do sucha.

• Należy regularnie czyścić uszczelkę drzwi. Wytrzeć do sucha.

• REGULARNIE CZYŚCIĆ OTWÓR KANAŁU SPUSTOWEGO WODY PRZY UŻYCIU

SPECJALNEGO DOSTARCZONEGO URZĄDZENIA DO CZYSZCZENIA (rys.).

• Co najmniej raz w roku należy usunąć kurz z tylnej części obudowy chłodziarki

oraz sprężarki. Do odkurzania można używać miękkiej szczotki, serwetek

elektrostatycznych lub odkurzacza.

• Do czyszczenia wnętrza i powierzchni zewnętrznych chłodziarki NIE MOŻNA

używać środków czyszczących zawierających materiały ścierne, kwasy, alkohol, benzynę. Do czyszczenia NIE UŻYWAĆ ścierek lub gąbek z warstwą ścierną. UWAGA! Zewnętrzną, oszkloną powierzchnię drzwi należy czyścić za pomocą detergentów

przeznaczonych do mycia szyb.

• PRZY DŁUŻSZYM WYŁĄCZENIU URZĄDZENIA NALEŻY POZOSTAWIĆ DRZWI OTWARTE.

ZMIANA KIERUNKU OTWIERANIA DRZWI

Zaleca się, aby czynność zmiany kierunku otwierania drzwi wykonywać wraz z pomocnikiem. Do wykonania tej czynności potrzebne będą dwa klucze płaskie Nr 8 i Nr 10 oraz śrubokręt typu

Philips.

Podczas zmiany kierunku otwierania drzwi NIE MOŻNA ustawiać urządzenia w pozycji poziomej. Wykonaj poniższe czynności w kolejności pokazanej na rysunku 4, patrz strona 4.

OSTRZEŻENIE! Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.

USTERKI I ICH USUWANIE. Jeżeli...

• Chłodziarka włączona do gniazdka zasilającego nie działa i nie pali się wskaźnik

napięcia. Sprawdzić, czy instalacja elektryczna w Państwa mieszkaniu jest sprawna. Sprawdzić, czy kabel zasilający jest prawidłowo podłączony do gniazdka.

• Urządzenie pracuje zbyt głośno. Sprawdzić, czy chłodziarka jest stabilna i stoi na równej

powierzchni. W celu wypoziomowania należy wyregulować przednie nóżki. Sprawdzić, czy chłodziarka nie styka się z meblami lub części układu chłodzącego w tylnej części obudowy nie stykają się ze ścianą. Odsunąć chłodziarkę od mebli lub ściany. Sprawdzić, czy hałasu nie wywołują butelki, konserwy, naczynia wewnątrz chłodziarki, czy przedmioty nie stykają się.

• Na dnie komory chłodziarki zbiera się woda. Sprawdzić, czy otwór rynienki spustowej

wody z rozmrażania nie jest zatkany. Oczyścić otwór rynienki spustowej wody przy użyciu dołączonego oczyszczacza.

• Pod chłodziarką zbiera się woda. Wanienka do zbierania wody ześlizgnęła się ze

sprężarki. Umieścić wanienkę na sprężarce.

Page 26

• Przy otwieraniu drzwi chłodziarki odstaje gumowa taśma uszczelniająca. Taśma

jest zabrudzona lepkimi produktami spożywczymi (tłuszczem, syropem). Taśmę uszczelniającą i rowki oczyścić ciepłą wodą z mydłem lub płynem do mycia naczyń, następnie wytrzeć do sucha. Taśmę uszczelniająca wstawić na miejsce.

• Temperatura w chłodziarce jest zbyt wysoka, przerwy w pracy sprężarki są zbyt

krótkie. Sprawdzić, czy drzwi są dobrze domknięte, czy przy wyjmowaniu i wkładaniu produktów drzwi nie były otwarte dłużej niż jest to potrzebne, czy nie umieszczono w chłodziarce wielu ciepłych produktów spożywczych.

• Na powierzchni chłodziarki zbiera się rosa. Wilgotność względna powietrza w

pomieszczeniu przekracza 65 proc. Należy przewietrzyć pomieszczenie, w którym stoi chłodziarka i jeżeli jest to możliwe, usunąć przyczynę zawilgocenia.

INFORMACJE DOTYCZĄCE OCHRONY ŚRODOWISKA

Szczegółowe informacje na temat utylizacji zużytego urządzenia można uzyskać w

lokalnych urzędach, w sklepie, w którym urządzenie zostało Jeżeli nie będziemy więcej

użytkować wyrobu, to przed złomowaniem ze zużytego sprzętu należy odciąć przewód

przyłączeniowy.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

SERWIS GWARANCYJNY

W przypadku usterek w pracy chłodziarki należy upewnić się, czy nie ma możliwości usunięcia przyczyn usterek we własnym zakresie. Jeżeli nie ma możliwości usunięcia usterek we własnym zakresie, należy telefonicznie lub pisemnie skontaktować się z przedstawicielem serwisu. Koniecznie należy podać model i numer chłodziarki. Dane te są umieszczone na etykiecie produktu, przyklejonej na ściance komory chłodziarki.

Page 27

Karta informacyjna produktu ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2018

Nazwa dostawcy lub znak towarowy: BEKO

Identyfikator modelu:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Urządzenia chłodnicze z funkcją sprzedaży bezpośredniej: Chłodnice napojów

Kod rodziny szafek

VC4

Parametry specyficzne dla produktu

Pojemność całkowita brutto, L

480

385

Warunki otoczenia, dla których urządzenie jest odpowiednie :

Najcieplejsza temperatura (°C)

+32

Wilgotność względna (%)

Ogólne parametry produktu :

Poziom poboru energii, kWh/za rok

897.00

1028

EEI Wskaźnik efektywności energetycznej

49.5

64.5

Klasa efektywności energetycznej

Zalecane temperatury(-ów) dla zoptymalizowane przechowywanie żywności (°C)

Parametry źródła światła:

Rodzaj źródła światła

Zastosowana technologia oświetleniowa: LED

Klasa efektywności energetycznej

Wymiary (W x S x G), cm

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Dane elektryczne

Zobacz na etykiecie produktu

Page 28

NÁVOD NA OBSLUHU SI STAROSTLIVO PREŠTUDUJTE. Ak jeho pokyny nebudú dodržané, hrozí riziko úrazu, poškodenia spotrebiča a straty práva na bezplatný záručný servis. Výrobca nenesie zodpovednosť za škody vzniknuté z nedodržiavania zásad umiestených v

tomto návode.

Odporúčame vám uschovať si návod po celú dobu používania spotrebiča. Pri ďalšom predaji spotrebiča odovzdajte návod na použitie novému vlastníkovi spotrebiča.

Všeobecné informácie:

Zariadenie je vertikálna chladiaca vitrína so sklenenými dverami určená na chladenie, vystavovanie a skladovanie nápojov. Toto zariadenie je určené na komerčné použitie!

Výrobca zaručuje spoľahlivú prevádzku chladničky pri izbových teplotách +16 až +32 stupňov Celzia a relatívnej vzdušnej vlhkosti maximálne 65 percent.

BEZPEČNOSTNÉ POKYNY

– UPOZORNENIE: Žiadne vetracie otvory vnútri spotrebiča ani vonku nesmú byť

akokoľvek upchané.

– UPOZORNENIE: Nepoužívajte elektrické spotrebiče iných ako výrobcom

odporúčaných typov vnútri priestorov na uchovávanie potravín v spotrebiči.

– UPOZORNENIE: Pri umiestňovaní spotrebiča dávajte pozor, aby sa niekde

nezasekol alebo nepoškodil napájací kábel.

– UPOZORNENIE: Na zadnú stranu spotrebiča neumiestňujte prenosné

viacnásobné zásuvky alebo prenosné zdroje napájania

UPOZORNENIE: Nepoškodzujte chladiaci systém spotrebiča. Pri

poškodení chladiaceho systému:

• Vystríhajte sa iskier ― nezapínajte žiadne elektrické spotrebiče ani osvetľovacie

telesá.

• V prípade poškodenia chladiaceho okruhu je potreba na niekoľko minút vyvetrať

miestnosť, v ktorej sa nachádza spotrebič (táto miestnosť musí mať aspoň 4 m³; pre spotrebič s izobutánom /R600a).

C-pentán sa používa ako nadúvadlov izolačnej pene a ide o horľavý plyn

– Po vybalení spotrebiča sa presvedčite, že je kompletný, že nie je poškodené

jeho teleso ani elektrický kábel.

– Je zakázané používať spotrebič technicky poškodený. – Toto zariadenie môže byť používané deťmi vo veku 8 rokov a starších, osoby s

obmedzenými fyzickými alebo mentálnymi schopnosťami, ako aj osobami bez

Page 29

skúseností a bez znalostí zariadenia môžu kanvicu používať, pokiaľ sú dohliadané alebo boli inštruované vzhľadom obsluhy zariadenia bezpečným spôsobom a znajú ohrozenie spojené s používaním zariadenia

– Spotrebič musí byť pripojený k uzemnenej sieťovej elektrickej zásuvke.

Uzemnená elektrická zásuvka, ktorou je spotrebič pripojený k sieťovému napätiu, sa musí nachádzať na prístupnom mieste.

– Ak sa spotrebič vyrába s osobitným prívodným sieťovým káblom, môžete ho

vymeniť iba za rovnaký sieťový kábel dodávaný výrobcom.

– Frekvencia a výkonové parametre prívodu elektriny musí zodpovedať

technickým parametrom spotrebiča. Tieto údaje nájdete na štítku výrobku.

– Pri inštalovaní spotrebiča postupujte opatrne, aby sa napájací kábel nepritlačil

a aby sa vylúčilo jeho poškodenie. Neskladujte v bezprostrednej blízkosti spotrebiča žiadne ťažké predmety, napr. chladiace zariadenia, nábytok ani iné domáce zariadenia, ak by mohli stáčať elektrický kábel. Mohlo by to spôsobiť krátke spojenie a požiar.

– Presvedčite sa, že napájací kábel nie je stlačený zadnou stenou spotrebiča ani

inak poškodený. Poškodená vidlica môže spôsobiť požiar!

– Nemajú sa používať spojovacie články, nekoľkonásobné zásuvky (rozvádzače),

dvojžilové predĺžovacie káble.

– UPOZORNENIE! Neotvárajte kryt LED osvetlenia. Ak je použité LED

osvetlenie, v prípade jeho poškodenia a potrebnej výmeny kontaktujte servisného technika!

– Ak je spotrebič odpojený zo zásuvky (pri čistení, presúvaní na iné miesto atď.),

môže sa znova zapnúť až po 15 min.

– Spotrebič sa musí používať iba na uchovávanie potravín. – V spotrebiči neskladujte horľavé plyny ani kvapaliny. Horľavé látky ani

predmety, ktoré sú nasiaknuté horľavými látkami, neklaďte do spotrebiča, do jeho blízkosti ani naň

– Spotrebič úplne odpojte od napájania (vytiahnutím zástrčky zo sieťovej

zásuvky) v čase vykonávania takých činností, akými sú čistenie, konzervácia alebo zmena miesta vstavenia. Pri odpájaní spotrebiča od elektrickej siete neťahajte za prívodný kábel. Vždy ťahajte za zástrčku.

– Tento spotrebič sa nesmie likvidovať spaľovaním. – Neukladajte na spotrebič žiadne zapnuté elektrické prístroje (ako sú mikrovlnné

rúry, fény, žehličky, elektrické kanvice ani iné elektrické zariadenia), pretože by mohli spôsobiť vznietenie plastových dielcov.

– Neukladajte na spotrebič misky s tekutinami a neklaďte na spotrebič kvety vo

vázach ani iné nádoby naplnené tekutinou.

Page 30

– Nevyliezajte a nesadajte si na spotrebič, neopierajte sa a nevešajte sa na dvere

spotrebiča. Nedovoľte to ani deťom.

Ak sa porucha spotrebiča nedá opraviť podľa tu uvedených odporúčaní,

odpojte ho od siete, otvorte dvere a zavolajte servis. Technické alebo

konštrukčné poruchy môže odstraňovať iba pracovník servisu

Spotrebič sa musí prepravovať iba v zvislej polohe. Výrobca nezodpovedá za

poškodenie spotrebiča spôsobené nedodržiavaním prepravných pokynov.

INŠTALÁCIA A PREVÁDZKOVÉ PODMIENKY SPOTREBIČA

Umiestnenie:

• Tento spotrebič môžete nainštalovať do suchého a dobre vetraného interiéru, kde teplota

prostredia zodpovedá klimatickej triede uvedenej na typovom štítku spotrebiča.

VAROVANIE! Spotrebič sa nesmie prevádzkovať v nevykurovanej miestnosti. Spotrebič neumiestňujte do blízkosti tepelných zdrojov, ako je

kuchynský sporák a rúra, radiátory, ani na priamom slnečnom svetle. Spotrebič sa nesmie dotýkať potrubí kúrenia, prívodu plynu alebo vody, ani

iných elektrických zariadení.

• Nezakrývajte vetracie otvory vo vrchnej časti spotrebičov – musí byť zabezpečená dobrá

cirkulácia vzduchu okolo spotrebiča. Medzi horným okrajom telesa spotrebiča a akýmkoľvek nábytkom, ktorý sa môže nachádzať nad spotrebičom, musí byť ponechaný odstup najmenej 10 cm. Ak táto požiadavka nie je splnená, spotrebič spotrebuje viac elektrickej energie a jeho kompresor sa môže prehriať.

• Ak sa spotrebič umiestni do rohu, musí byť medzi ľavým okrajom telesa spotrebiča a stenou

odstup najmenej 1 cm (obr. 2, str. 3).

• Spotrebič musí stáť na rovnom povrchu a nesmie sa dotýkať steny. V prípade potreby

nastavte výšku spotrebiča prestavením nožičky na vyrovnanie do vodováhy: otáčanie v smere pohybu hodinových ručičiek – predná časť spotrebiča sa zdvíha, otáčanie proti smeru pohybu hodinových ručičiek – klesá. Ak je spotrebič naklonený mierne dozadu – dvere sa budú zatvárať sami.

Príprava spotrebiča:

Odporúčame vám, aby ste pri príprave spotrebiča na uvedenie do prevádzky využili pomoc

pomocníka.

• Zariadenie sa musí prepravovať iba vo zvislej polohe; robiť nenakláňať o viac ako 30 °.

• Odstráňte obaly. Nadvihnite spotrebič z podložky z penového polystyrénu. Odtrhnite lepiace

pásky. Počas umiestňovania, presúvania, dvíhania sa nemá chytať za madla dverí, ťahať za odparovací kondenzátor na zadnej strane chladničky a aj dotýkať

kompresorovej jednotky.

• Pri umiestňovaní na vybrané miesto možno spotrebič ľahko premiestňovať nadvihnutím

vpredu a naklonením dozadu, aby sa mohol pohybovať na kolieskach.

• Z vrecka vytiahnite dve podložky 1 a priskrutkujte ich skrutkami 2 na označené miesta na

zadnej strane zariadenia (obr. 3a, str. 3).

• Z vrecka vytiahnite kryt 1 a zasuňte ho do mriežky 2 pod dverami (pozri stranu 3, obr. 3b).

Vytiahnite zástrčku napájacieho kábla z misky na vodu 8 (pozri stranu 2, obr. 1), ktorá sa nachádza pod kompresorom (sú určené iba na dopravu). Pokiaľ je zariadenie

v prevádzke, nemôže byť kábel na tácke.

Page 31

Spotrebič sa nesmie pripájať k sieťovému napätiu skôr, ako budú odstránené všetky baliace a prepravné materiály.

• Po umiestnení zariadenia počkajte asi 30 hodín minút pred pripojením k sieti.

Ak bolo zariadenie počas prepravy naklonené o viac ako 30°, nechajte ho stáť

vo zvislej polohe najmenej 4 hodiny pred pripojením k elektrickej sieti. Ak toto pravidlo nedodržíte, môže sa poškodiť kompresor spotrebiča.

POPIS SPOTREBIČA, ZÁKLADNÉ ČASTI (obr. 1, str. 2)

*Otvorením dvierok sa ventilátor vypne. V modeli ADN 203C BP: ventilátor sa zapne a nepretržite pracuje!

**Chladnička ADN 203C BP nemá teplomer!

REGULÁCIA TEPLOTY

Teplota v chladiacom priestore sa reguluje otáčaním kolieska termostatu 2 (obr. 1) niektorým smerom. Otočením kolieska termostatu proti smeru hodinových ručičiek sa znižuje teplota zariadenia. Číslo „0, 1, 2, 3, 4, 5“ neznamená konkrétne teploty

Teplota sa reguluje na stupnici s piatimi číslicami.

0 = Kompresor je vypnutý. VAROVANIE! elektrický prúd nie je vypnutý. 1 = najvyššia teplota (najslabšie chladenie) 5 = najnižšia teplota (najsilnejšie chladenie)

Teplota v chladiacom priestore závisí od okolitej teploty, množstva potravín, teploty potravín a od toho, ako často sa otvárajú a zatvárajú dvere spotrebiča.

AK JE MIESTNOSŤ CHLADNEJŠIA, SPOTREBIČ CHLADÍ SLABŠIE. Teplota v spotrebiči sa preto môže zvýšiť. Kolieskom termostatu nastavte nižšiu teplotu.

ODMRAZOVANIE, ČISTENIE A STAROSTLIVOSŤ

Chladiaci priestor sa odmrazuje automaticky. V čase, keď kompresor nie je v činnosti, sa roztápajú kvapky ľadu tvoriace sa na zadnej stene chladiaceho priestoru. Topiaca sa voda steká cez kanálik na roztopenú vodu do misky, kde sa odparí. SPOTREBIČ PRAVIDELNE ČISTITE.

Nezabúdajte, že pred odmrazovaním mraziaceho priestoru a čistením zadnej časti telesa spotrebiča musíte spotrebič odpojiť od sieťovej elektrickej zásuvky vytiahnutím vidlice zo sieťovej zásuvky.

• Vnútorné povrchy a plastové diely spotrebiča chráňte pred tukmi, kyselinami

a omáčkami. V prípade náhodného rozliatia – okamžite vyčistite teplou

mydlovou vodou alebo prostriedkom na umývanie riadu. Utrite dosucha.

• Pravidelne čistite tesnenia dverí. Vyutierajte ich dosucha.

• PRAVIDELNE ČISTITE PRIESTOR KANÁLIKA NA ROZTOPENÚ VODU

OSOBITNÝM ČISTIČOM URČENÝM NA TENTO ÚČEL (pozri obr.).

Vypínač dúchadla

Poličky

Gombík termostatu

Vnútorné osvetlenie (LED)

Vypínač osvetlenia (ON / OFF)

Miska na odmrazenú vodu

Ventilátor *

Reklamný štít ( ADN 221C BP, ADN 203C BP )

Teplomer **

Page 32

• Najmenej raz za rok vyčistite od prachu zadnú časť telesa spotrebiča a kompresor. Na čistenie

možno použiť mäkkú kefku, elektrostatickú handričku alebo vysávač.

• NEPOUŽÍVAJTE na čistenie vnútorných a vonkajších povrchov spotrebiča čistiace prípravky

obsahujúce drsné častice, kyselinu, lieh ani benzén. NEPOUŽÍVAJTE na čistenie handričky ani špongie s drsným povrchom určené na drhnutie.

• Ak sa spotrebič má vypnúť na dlhšie obdobie, nechajte jeho dvere otvorené.

PROBLÉMY PRI PREVÁDZKE A ICH RIEŠENIE. Čo robiť ak …

• Spotrebič je pripojený k sieti, nefunguje však a kontrolka napájacieho napätia

nesvieti. Skontrolujte, či máte v poriadku elektroinštaláciu. Skontrolujte, či je vidlica správne

zasunutá do elektrickej napájacej zásuvky.

• Hluk sa zosilnil. Skontrolujte, či je spotrebič postavený stabilne na rovnom mieste.

Do vodorovnej polohy sa vyrovnáva nastavením predných nožičiek. Skontrolujte, či sa spotrebič nedotýka nábytku a či sa žiadny diel chladiaceho systému na zadnej časti telesa spotrebiča nedotýka steny. Spotrebič odtiahnite od nábytku alebo od steny. Skontrolujte, či príčinou zvýšenej hlučnosti nie sú navzájom sa dotýkajúce fľaše, konzervy alebo misky v spotrebiči.

• V spodnej časti chladiaceho priestoru sa objavila voda. Skontrolujte, či kanálik na

topiacu sa vodu nie je upchaný. Pravidelne čistite priestor kanálika na roztopenú vodu čističom určeným na tento účel.

• Pod spotrebičom sa objavila voda. Miska na zachytávanie topiacej sa vody skĺzla z

kompresora. Položte misku na vrch kompresora.

• Pri otváraní dverí spotrebiča sa vyťahuje gumové tesnenie. Tesnenie je znečistené

lepivými potravinami (tuk, sirup). Tesnenie a drážku pre tesnenie vyčistite vlažnou vodou s mydlom alebo čistiacim prípravkom a utrite dosucha. Zasuňte gumové tesnenie späť na miesto.

• Vysoká teplota v chladničke znamená, že kompresor je v činnosti po dlhý čas alebo

s nezastavuje. Presvedčite sa, či sa dvere spotrebiča spoľahlivo zatvárajú, či dvere pri

vyberaní alebo vkladaní potravín nezostali otvorené dlhšie ako je potrebné, alebo či do spotrebiča nebolo vložené veľké množstvo teplých potravín.

• Na vrchnej časti spotrebiča sa nachádza kondenzovaná voda. Relatívna vlhkosť

okolitého vzduchu je vyššia ako 65 %. Vyvetrajte miestnosť, v ktorej stojí spotrebič. Podľa možnosti odstráňte príčinu vlhkosti.

INFORMÁCIE O OCHRANE ŽIVOTNÉHO PROSTREDIA

Pokým už nebudeme používať spotrebič, tak je potreba opotrebenému zariadeniu pred zošrotovaním odrezať pripojujúci kábel. Akže pripojujúci kábel bude poškodený, tak musí byť vymenený. Neodpojiteľný pripojujúci kábel môže byť vymenený v špecializovanom servise alebo kvalifikova-

ným pracovníkom. Je treba tiež odstrániť lebo spraviť nepoužiteľným zámok opotrebeného zariadenia, aby sa deti nemohli samé zatvoriť v starom spotrebiči. Tento spotrebič je označený podľa európskej smernice 2002/96/ES. Takéto označenie nás informuje, že tento spotrebič po obdobiu jeho používania nemôže byť vyhodený s iným domácim odpadom. Používateľ je povinný odovzdať ho v sieti zberných miest. Sieť zberných miest vrátane lokálnych zberných dvorov vytvárajú vhodný systém umožňujúci odovzdanie týchto spotrebičov. Vhodné zachádzanie s opotrebenými elektrickými a elektronickými spotrebičmi prispieva k zamedzeniu nepriaznivých dôsledkov pre zdravie ľudí a životné prostredie, vyplývajúcich z prítomnosti nebezpečných zložiek ako aj nevhodného skladovania a zužitkovania takýchto spotrebičov.

Page 33

ZÁRUČNÝ SERVIS

V prípade poruchy vášho spotrebiča sa presvedčite, či nedokážete odstrániť príčinu chybnej funkcie spotrebiča svojpomocne. Ak problém nedokážete vyriešiť sami, obráťte sa telefonicky alebo poštou na najbližšie servisné zastúpenie na chladničky. Pri kontakte uvádzajte model chladničky a jej výrobné číslo. Tieto údaje nájdete na štítku výrobku, ktorý je nalepený na stene

chladiaceho priestoru.

Informačný hárok o produkte

DELEGOVANÉ NARIADENIE KOMISIE (EÚ) 2019/2018

Meno dodávateľa alebo jeho ochranná známka: BEKO

Model identifier:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Typ chladiaceho spotrebiča s funkciou priameho predaja: Chladiče nápojov

Kód rodiny kabinetu

VC4

Parametre špecifické pre produkt

Hrubý objem , L

480

385

Okolité podmienky, pre ktoré je spotrebič vhodný :

Najteplejšia teplota (°C)

+32

Relatívna vlhkosť (%)

Všeobecné parametre produktu :

Ročná spotreba energie(kWh/rok)

897.00

1028

EEI

49.5

64.5

Trieda energetickej účinnosti

Odporučené nastavenie teploty pre optimalizované skladovanie potravín (° C)

Parametre svetelného zdroja:

Typ svetelného zdroja

svetľovacie technológie: LED

Trieda energetickej účinnosti

Rozmery (V x Š x H), cm

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Elektrické dáta

Pozri na štítku výrobku

Page 34

LEGGERE ATTENTAMENTE IL MANUALE DI ISTRUZIONI! Se non si seguono le istruzioni c’è il rischio di infortunio, danneggiamento dell’apparecchio e perdita del diritto al servizio di garanzia gratuito. Si raccomanda di conservare il Manuale di istruzioni durante l’intero periodo di utilizzo dell’apparecchio. In caso di vendita dell’apparecchio si prega di passare il

Manuale di istruzioni al nuovo proprietario.

Informazioni generali:

Il dispositivo è una vetrina frigorifera verticale con porte in vetro e con ed è progettato per conservare e per raffreddare bevande e per conservarle a breve termine. Il dispositivo è idoneo ad utilizzo commerciale!

La casa costruttrice garantisce un funzionamento affidabile del frigorifero quando la temperatura ambientale è compresa tra i +16 e i +32 gradi Celsius e l’umidità relativa dell’aria non è superiore al 65 per cento.

ISTRUZIONI DI SICUREZZA

– AVVERTENZA: Non coprire le aperture di ventilazione sulla parte superiore e ai

lati dell’apparecchio.

– AVVERTENZA: Non utilizzare strumenti meccanici o dispositivi elettrici per

accelerare il processo di sbrinamento durante la pulizia del reparto.

– AVVERTENZA: In caso di danneggiamento del cavo di alimentazione, onde

evitare rischi, la sostituzione dovrà essere effettuata dalla casa di costruzione, da un suo addetto alla manutenzione o da una persona qualificata.

– AVVERTENZA: Lo smaltimento dell’apparecchio dovrà essere effettuato in

conformità con le norme nazionali.

AVVERTENZA: Non danneggiare il sistema di refrigerazione dell’apparecchio. Contiene il gas refrigerante R600a. In caso di danneggiamento del sistema di refrigerazione:

• Non utilizzare fiamme aperte

• Evitare le scintille – non accendere apparecchi elettrici o dispositivi di

illuminazione.

• Arieggiare immediatamente la stanza.

Il C-Pentano è usato come agente espandente nella schiuma isolante ed è un gas infiammabile.

– Q uesto apparecchio non è adatto alla conservazione di sostanze esplosive

come per esempio bombolette aerosol con propellenti infi ammabili.

– L’apparecchio dovrebbe essere utilizzato solo conservare generi alimentari.

Page 35

– Una volta disimballato l’apparecchio, assicurarsi che sia completo, che il corpo

e il cavo elettrico non siano danneggiati.

– È proibito utilizzare un apparecchio tecnicamente danneggiato. – L ’apparecchio deve essere collegato esclusivamente ad una presa di corrente

con messa a terra, installata a norma di legge. Assicuratevi che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta portadati. Questo prodotto è conforme alle direttive vincolanti per l’etichettatura CE.

– L’apparecchio deve essere collegato ad una presa con massa a terra. La presa

con massa a terra attraverso cui l’apparecchio è collegato alla corrente

dovrebbe essere collocata in un luogo accessibile.

– Se l’apparecchio è dotato dello speciale cavo di alimentazione, questo può

essere sostituito solo con lo stesso cavo di alimentazione fornito dal produttore.

– La frequenza e la potenza dell’alimentazione elettrica della vostra casa deve essere

conforme ai parametri generali dell’apparecchio indicati sull’etichetta del prodotto.

– Nel posizionare l’apparecchio fare attenzione che il cavo elettrico non venga

schiacciato, in modo da evitarne il danneggiamento. Non collocare oggetti pesanti come impianti di refrigerazione, mobili o altri elettrodomestici in prossimità

all’apparecchio, in modo che non possano schiacciare o danneggiare il cavo

elettrico. Ciò potrebbe causare un corto circuito e un incendio.

– Assicurarsi che la spina del cavo elettrico non venga schiacciata dalla parete

posteriore dell’apparecchio o che non venga danneggiata in altro modo. Una

spina danneggiata potrebbe essere causa di incendio!

– N on mettete in funzione l’apparecchio utilizzando convertitori di corrente o

insieme a altri apparecchi elettrici collegati da cavi di prolunga.

– Avvertenza: non rimuovete il coperchio della lampada LED interna. In caso di

malfunzioni, contattate il servizio di assistenza clienti.

– Se l’apparecchio è stato scollegato (per essere pulito, spostato, etc.) PUÒ

ESSERE RIPETUTAMENTE ACCESO DOPO 15 MIN.

– L’apparecchio non può essere smaltito per mezzo del fuoco. – Non collocare dispositivi elettrici in funzione (forni a microonde, asciugacapelli,

ferri da stiro, bollitori o altri dispositivi elettrici) sulla parte superiore dell’apparecchio: ciò potrebbe causare l’incendio dei componenti in plastica.

– Non collocare piatti contenenti liquidi sulla parte superiore dell’apparecchio e

non tenere vasi di fiori o altri contenitori di liquidi sull’apparecchio.

Se l’apparecchio non funziona e non è possibile ripararlo secondo le

raccomandazioni fornite, scollegarlo, aprire gli sportelli e chiamare un

esperto di assistenza. Solo un rappresentante dell’assistenza può risolvere

qualsiasi difetto tecnico o di fabbricazione.

Page 36

L’apparecchio dovrebbe essere trasportato solo in posizione verticale! La

casa costruttrice non è responsabile di eventuali danni all’apparecchio che

derivino dalla mancata osservanza delle istruzioni di trasporto.

POSIZIONAMENTO, PREPARARE L’APPARECCHIO AL

FUNZIONAMENTO

• Mettere il dispositivo in un luogo asciutto e ben ventilato.

AVVERTENZA! Il dispositivo non deve essere utilizzato in un luogo non riscaldato. Mettere il dispositivo lontano da fonti di calore come cucine/forni, radiatori o luce solare diretta. Il dispositivo non deve toccare nessuna tubatura di riscaldamento, gas o acqua o altro dispositivo elettrico.

• Non coprire i fori di ventilazione sopra i dispositivi – deve esserci una buona circolazione

dell'aria intorno al dispositivo. Deve esserci uno spazio di almeno 10 cm tra la parte superiore del dispositivo e qualsiasi mobile che è sopra. Se non viene rispettata questa regola, il dispositivo consuma più elettricità e il compressore potrebbe surriscaldarsi

• Se posizionate l'apparecchio di refrigerazione in un angolo, tra la parete e il resto

dell'apparecchio, lasciate uno spazio di almeno 1 cm. Nell'immagine – schema dello spazio necessario per il funzionamento - vedere Fig. 2, pagina 3.

• Il dispositivo deve essere posizionato su una superficie piana e non deve toccare la parete.

Se necessario, regolare l'altezza del dispositivo regolando i piedi di regolazione: girandoli in senso orario, il lato frontale del dispositivo si solleva, girandoli in senso antiorario, si abbassa.

Se il dispositivo è inclinato leggermente indietro le porte di chiuderanno da sole. Si consiglia di rivolgersi ad un collaboratore per la preparazione dell'apparecchio al funzionamento.

• L’apparecchio può essere trasportato in posizione verticale; non inclinatelo a più di 30°.

• Togliete l'imballaggio. Spostate l'apparecchio dalla base della schiuma di polistirolo. Strappate

i nastri adesivi, sono destinati unicamente al trasporto del prodotto. Se il dispositivo è

dotato di impugnature avvitate, non sollevare o spingere lo stesso dalle

impugnature.

• Quando si posizione il dispositivo in un luogo chiuso, si muoverà più facilmente in posizione se

lo si solleva un po' e lo si inclina indietro consentendogli di rotolare sulle rotelle.

• Togliete dal sacchetto i due supporti 1 ed avvitate con viti 2 nei punti indicati della parte

posteriore dell'apparecchio di refrigerazione. (vedere Fig. 3, pagina 3a).

Dal cassetto raccoglitore dell'acqua di sbrinamento 8 (vedi img. 1) togliete del tutto il cavo elettrico con il connettore. Il cassetto raccoglitore dell'acqua di sbrinamento va posizionato sotto l'apparecchio. L'apparecchio di refrigerazione può essere

attaccato alla rete elettrica solo dopo aver tolto DEL TUTTO il cavo elettrico con il connettore dal cassetto raccoglitore dell'acqua di sbrinamento.

L’apparecchio non dovrebbe essere collegato alla corrente prima che tutti gli involucri di

imballaggio e di trasporto siano stati rimossi.

• Quando l’apparecchio è stato messo in posizione, aspettate almeno 30 minuti prima di

collegarlo all’alimentazione elettrica.

Se durante il trasporto l’apparecchio è rimasto inclinato a più di 30°, lasciatelo in

posizione verticale per almeno 4 ore prima di collegarlo all’alimentazione

elettrica. In caso contrario il compressore dell’apparecchio potrebbe rimanere danneggiato.

Page 37

DESCRIZIONE DEL DISPOSITIVO PARTI DI BASE

vedere Fig. 1, pagina 2

Interruttore della ventola

Mensole ad altezza regolabile

Manopola del termostato

Blocco luci interne (LED)

Pulsanteaccensione / spegnimento illuminazione

Cassetto raccoglitore dell'acqua di sbrinamento

Ventola*

Pannello promozionale (ADN 221C BP, ADN 203C BP)

Termometro**

*Aprendo la porta, la ventola si spegne. Nel modello ADN 203C BP: la ventola si accende e funziona ininterrottamente!

**Il frigorifero ADN 203C BP non è dotato di termometro!

REGOLAZIONE DELLA TEMPERATURA

La temperatura nel vano del frigorifero è controllato usando la manopola del termostato 2 (vedere Fig. 1) girandola verso un lato o l'altro. Ruotando la manopola del termostato in senso orario, la temperatura nella camera si abbassa. L'indicazione della temperatura in cifre compare accanto alla manopola del termostato. Il numeros "0, 1, 2, 3, 4, 5" non indica una temperatura specifica.

La temperatura è regolata sulla scala di cinque cifre.

0 = Il compressore è spento AVVISO! La corrente elettrica non è disattivata. 1 = temperatura più alta (raffreddamento minimo) 5 = temperatura più bassa (raffreddamento massimo)

La temperatura del vano frigorifero può variare in base alla temperatura dell'ambiente, la quantità di alimenti, la temperatura di alimenti e sulla frequenza di apertura e chiusura delle porte del dispositivo.

Se la stanza è fresca, il dispositivo si raffredda di meno. La temperatura nel dispositivo può aumentare. Usare la rotella del termostato per impostare una temperatura più bassa.

SCONGELAMENTO, PULIZIA E MANUTENZIONE

IL VANO FRIGORIFERO SI SCONGELA AUTOMATICAMENTE. Le gocce di ghiaccio che si formano sulla parete posteriore del vano frigorifero si scongelano durante il periodo in cui il compressore non funziona e l'acqua scongelata scorre nel canale di drenaggio dell'acqua fino al vassoio sopra. PULIRE REGOLARMENTE IL DISPOSITIVO.

Ricordarsi che prima di pulire la parte posteriore del dispositivo è necessario scollegarlo dall'alimentazione di corrente tirando la spina dalla presa elettrica.

• Proteggere le superficie interne del dispositivo e le parti in plastica da grassi, acidi e salse.

Nel caso di fuoriuscita accidentale – pulire immediatamente con acqua insaponata o detersivo

per la lavastoviglie. Asciugare le superfici interne ed esterne.

• Pulire regolarmente le guarnizioni di tenuta delle porte. Asciugare.

• Almeno una volta l'anno pulire la polvere dalla parte posteriore del dispositivo e dal

compressore. Per pulire usare una spazzola morbida, un panno elettrostatico o aspiratore.

Page 38

• PULIRE REGOLARMENTE IL CANALE DELL'ACQUA DI SCONGELAMENTO

CON UN DETERSIVO SPECIALE A TALE SCOPO (vedi Fig.). 

• NON usare detergenti contenenti particelle abrasive, acido, alcool o

benzene per pulire le superfici interne ed esterne del dispositivo. NON

usare panni o spugne con superficie ruvida adatte a lavaggio energico.

Pulire le porte in vetro con detersivi per la pulizia del vetro.

• Se il dispositivo deve essere spento per lungo periodo, lasciare le porte aperte.

CAMBIO DIREZIONE APERTURA DELLA PORTA

Consigliamo di eseguire il cambio direzione dell'apertura della porta assistiti da un tecnico. Vi occorre: chiave inglese N. 8 e N. 10, cacciavite. Per il cambio direzione dell'apertura della porta è instaurata una molla aggiuntiva. Nel cambiare direzione dell'apertura della porta è VIETATO posizionare il frigorifero orizzontalmente. Eseguire le azioni sottostanti nell'ordine in cui sono mostrate nella figura 4, vedere pagina 4.

ATTENZIONE! Spegnete il frigorifero – staccate il connettore del cavo elettrico dalla presa elettrica.

PROBLEMI DI FUNZIONAMENTO E SOLUZIONI

• Il dispositivo è collegato alla corrente elettrica ma non funziona. Controllare che le

installazioni di alimentazione elettrica domestica siano a posto. Controllare che la spina sia

correttamente inserita nella presa di corrente.

• Il rumore è aumentato. Controllare che il dispositivo sia posizionato su una superficie

stabile e piana. Per renderla piana, regolare i piedi anteriori. Controllare se il dispositivo non

tocca nessun mobile, e che nessuna parte del sistema del frigorifero sul lato posteriore del

dispositivo tocchi la parete. Tirare il dispositivo lontano da mobili o pareti. Controllare che la

causa dell'aumento di rumore non sia dovuta a bottiglie, lattine o piatti nel dispositivo che

possono toccarsi gli uni con gli altri.

• Si è formata dell'acqua alla base del vano del frigorifero. Controllare se il canale

dell'acqua di scongelamento non è bloccato. Pulire il canale dell'acqua di scongelamento con

un detersivo per tale scopo.

• Si è formata dell'acqua sotto il dispositivo. Il vassoio di raccolta dell'acqua di

scongelamento è finito sotto il compressore. Mettere il vassoio sopra il compressore.

• Quando la porta del dispositivo è aperta, le guarnizioni di tenuta in gomma escono

fuori. La guarnizione è sporca con alimenti appiccicosi (grasso, sciroppo). Pulire le

guarnizioni di tenuta e passarvi sopra acqua calda insaponata e asciugare. Mettere

nuovamente le guarnizioni di tenuta in gomma a posto.

• Alta temperatura nel dispositivo, le pause di funzionamento del compressore sono

brevi. Accertarsi che la porta/porte del dispositivo siano chiuse, che la porta non è stata

tenuta aperta più del necessario quando si prendono o inseriscono alimenti e che non sono

stati messi troppi alimenti caldi nel dispositivo.

• La parte superiore del dispositivo presenta condensa. L'umidità relativa dell'aria è superiore

a 65 %. Far ventilare la zona in cui vi è il dispositivo e se possibile togliere la causa di umidità.

INFORMAZIONI SULLA SALVAGUARDIA DELL’AMBIENTE

Questo simbolo indica che se non si dovesse più aver bisogno dell’apparecchio,

questo non può essere smaltito assieme agli altri rifiuti urbani generici. Dovrebbe essere raccolto ed eliminato separatamente, ovvero in containers specificatamente contrassegnati da questo simbolo, in centri di raccolta rifiuti ingombranti. Informazioni complete su dove consegnare in modo sicuro il vecchio apparecchio

Page 39

possono essere fornite dalle autorità locali, dal negozio in cui è stato acquistato l’apparecchio o dai rappresentanti della casa costruttrice. Se si decide di rottamare l’apparecchio se ne dovrà rendere impossibile l’utilizzo, in modo da prevenire possibili inconvenienti. Estrarre la spina dalla

presa elettrica e tagliare via il cavo. Staccare la guarnizione. Rompere la chiusura di sicurezza dello sportello, in caso fosse presente. Non smontare l’apparecchio autonomamente, consegnarlo a un’impresa di riciclaggio.

SERVIZIO DI GARANZIA

Se il dispositivo non funziona correttamente, controllare se è possibile rimediare alla causa del guasto del dispositivo. Se non è possibile risolvere il problema, contattare il rappresentate di assistenza del frigorifero più vicino telefonicamente o per iscritto. Quando si contatta il servizio assistenza indicare il modello del frigorifero e il numero. Questi dati sono presenti sull'etichetta del prodotto che è incollata sulla parete del vano frigorife.

Scheda informativa sul prodotto REGOLAMENTO DELEGATO DELLA COMMISSIONE (UE) 2019/2018

Fornitore suo nome o marchio: BEKO

Model identifier:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Apparecchio di refrigerazione con funzione di vendita diretta: Refrigeratori per bevande

Codice famiglia armadio

VC4

Parametri specifici del prodotto

Volume lordo totale, L

480

385

Condizioni ambientali per le quali l'apparecchio è idoneo :

Temperatura più calda (° C)

+32

Umidità relativa (%)

Parametri generali del prodotto:

Consumo di energia in kWh / anno

897.00

1028

EEI Indice di efficienza energetica

49.5

64.5

Classe di efficienza energetica

D D E

Temperature consigliate) per una conservazione ottimale degli alimenti (° C)

Parametri della sorgente luminosa:

tipo di sorgente luminosa

Tecnologia di illuminazione utilizzata: LED

Classe di efficienza energetica

D D D

Dimensioni d’ingombro (A x L x P) in

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Dati elettrici

Vedere sull'etichetta del prodotto

Page 40

POZORNĚ SI PŘEČTĚTE NÁVOD K OBSLUZE. Při nedodržení pokynů hrozí riziko úrazu, poškození spotřebiče a ztráty nároku na bezplatný záruční servis. Wýrobce nenese odpovědnost za škody vzniklé nedodržováním zásad obsažených v tomto

návodu.

Doporučujeme, abyste tento návod k obsluze uschovávali po celou dobu, kdy spotřebič vlastníte. Když spotřebič prodáváte, předejte návod k obsluze novému majiteli.

Všeobecné informace:

Tento spotřebič je komerčni chladnička - vitrina určena k ochlazovani napojů, se skleněnými dveřmi. Tento spotřebič je určen pro komerční využití!

VÝROBCE ZARUČUJE SPOLEHLIVÝ PROVOZ SPOTŘEBIČE PŘI OKOLNÍCH TEPLOTÁCH OD +16 °C DO +32 °C A RELATIVNÍ VLHKOSTI VZDUCHU NEPŘEKRAČUJÍCÍ 65 %.

BEZPEČNOSTNÍ POKYNY

– VAROVÁNÍ: Dávejte pozor na to, aby nedošlo k zablokování či ucpání

kteréhokoli větracího otvoru uvnitř i zvenčí spotřebiče.

– VAROVÁNÍ: Uvnitř prostoru pro skladování potravin nepoužívejte žádné

elektrické spotřebiče, nejedná-li se o typ doporučený výrobcem.

– VAROVÁNÍ: Při umisťování spotřebiče na místourčení se ujistěte, že napájecí

kabel není někdezachycen nebo zda nedošlo k jeho poškození.

– VAROVÁNÍ: Zezadu spotřebiče neumisťujtepřenosné vícezásuvkové

prodlužovací přívodynebo přenosné napájecí zdroje.

– VAROVÁNÍ: Spotřebič se musí likvidovat podle státních předpisů.

VAROVÁNÍ: Nepoškoďte chladicí systém spotřebiče. Obsahuje chladicí plyn R600a. Je-li chladicí systém poškozený:

• Nepracujte s otevřeným plamenem. Vyvarujte se vzniku jisker - nezapínejte

žádné elektrické spotřebiče nebo svítidla.

• Ihned vyvětrejte místnost.

• V případě poškození chladicího okruhu je třeba na několik minut vyvětrat

místnost, ve které se nachází spotřebič (tato místnost musí mít alespoň 4 m³; pro spotřebič s izobutanem /R600a).

C-pentan se používá jako nadouvadlo izolační pěně a jde o hořlavý plyn

– Spotřebič se musí používat pouze k skladování potravin. – Tento spotřebič není určen pro skladování výbušných látek, jako jsou

aerosolové plechovky s hořlavým pohonným plynem.

– Je zakázáno ukládat benzin a jiné hořlavé kapaliny v blízkosti spotřebiče.

Page 41

– Děti od 8 let výše a osoby s omezenými fyzickými, smyslovými či duševními

schopnostmi nebo nedostatkem zkušeností a znalostí mohou tento spotřebič používat pod dohledem nebo po poučení o bezpečném použití spotřebiče, pokud si uvědomují související rizika.

– Spotřebič musí být zapojen do uzemněné síťové zásuvky. Uzemněná elektrická

zásuvka, do které se má spotřebič zapojit, musí být na přístupném místě.

– Je-li spotřebič vyroben se speciálním napájecím kabelem, lze ho nahradit

pouze stejným speciálním kabelem dodaným výrobcem.

– Pro zamezení rizikům by poškozené napájecí kabely měl vyměňovat pouze

výrobce, údržbový technik nebo osoba s ekvivalentní kvalifikací.

– Nesmí se používat spojovací články, několikanásobné zásuvky (rozváděče),

dvoužilové prodlužovací kabely.

– Frekvence a výkon elektrické instalace musí odpovídat všeobecným

parametrům spotřebiče, jak je uvedeno v typovém štítku výrobku.

– Při umisťování spotřebiče dávejte pozor, abyste nepřitiskli elektrický kabel;

předejdete tak jeho poškození. Neumisťujte vedle spotřebiče těžké předměty, například chladicí jednotky, nábytek nebo jiná zařízení, takovým způsobem, že by mohly stisknout a poškodit elektrický kabel. To by mohlo způsobit zkrat a požár.

– Ujistěte se, že zástrčka elektrického kabelu není přitisknuta zadní stěnou

spotřebiče nebo jinak poškozená. Poškozená zástrčka může způsobit požár!

– POZOR! Nesnímejte kryt ze světelné emisní (led) diody! Pokud je chladicí zařízení

vybaveno světelnou emisní (LED) diodou a toto světlo nefunguje, svěřte opravu údržbovému technikovi. Světlo může vyměňovat pouze údržbový technik!

– Je-li spotřebič odpojen od sítě (při čištění, přemisťování atd.), LZE HO ZNOVU

ZAPNOUT PO PATNÁCTI MINUTÁCH.

– Před každou údržbovou činností je třeba vytáhnout zástrčku ze síťové zásuvky .

Chcete-li spotřebič vypnout, nesmíte tahat za napájecí kabel. Vždy tahejte za pevně uchopenou zástrčku.

– Je zakázáno používat technicky poškozený spotřebič. – Nepokládejte na spotřebič žádné mísy s tekutinami a nenechávejte na něm

vázy s květinami ani jiné nádoby naplněné tekutinami.

Je-li spotřebič porouchaný a není možné ho opravit podle uvedených

doporučení, odpojte ho od sítě, otevřete dveře a zavolejte servisního

odborníka. Veškeré technické nebo konstrukční závady může opravovat pouze servisní zástupce.

Spotřebič se musí přepravovat pouze ve svislé poloze. Výrobce neponese

odpovědnost za žádné škody spotřebiče, k nimž dojde v důsledku nedodržení pokynů pro přepravu.

Page 42

UMÍSTĚNÍ A PŘIPOJENÍ K SÍTI

Umístění:

• Spotřebič instalujte na suchém, dobře větraném místě, jehož okolní teplota odpovídá

klimatické třídě uvedené na typovém štítku spotřebiče.

VAROVÁNÍ! Spotřebič se nesmí používat v nevytápěné místnosti. Umístěte spotřebič mimo dosah zdrojů tepla, například kuchyňského sporáku/trouby, radiátorů nebo přímého slunečního světla. Spotřebič se nesmí dotýkat žádného topného, plynového nebo vodního potrubí ani žádných jiných elektrických spotřebičů.

• Nezakrývejte větrací otvory na vrchní straně spotřebiče - kolem spotřebiče musí být dobrý

oběh vzduchu. Mezi vrchní stranou spotřebiče a jakýmkoliv případným nábytkem nad ním musí být alespoň 10 cm mezera. Nebude-li tento požadavek splněn, spotřebič bude mít větší spotřebu elektrické energie a kompresor se může přehřívat.

• Je-li spotřebič umístěn v rohu, mezi jeho skříní a stěnou musí být alespoň 1 cm mezera.

Náčrt pro použití chladničky str. 3, obr. 2.

• Spotřebič musí stát na rovném povrchu a nesmí se dotýkat stěny. Bude-li třeba, upravte výšku

spotřebiče tak, že nastavíte vyrovnávací nohy: otočením doprava zvýšíte přední stranu spotřebiče, otočením doleva ji snížíte. Je-li spotřebič nakloněn mírně dozadu, dveře se samy zavřou.

Příprava spotřebiče k provozu:

Doporučuje se připravovat spotřebič k provozu s pomocníkem.

• Zařízení musí být přepravováno pouze ve svislé poloze; dělat nenaklánějte o více než 30 °

• Odstraňte obalový materiál. Zdvihněte chladničku ze základny z pěnového polystyrénu.

Odtrhněte lepicí pásky. Odstraňte všechny červené součásti. Během umísťování, přesouvání, zvedání se nemá chytat za madla dveří, tahat za odpařovací kondenzátor na zadní straně chladničky a také dotýkat kompresorové jednotky.

• Při umisťování na zvolené místo se bude chladnička mnohem snadněji přemisťovat, jestliže ji

vpředu trochu zvednete a nakloníte ji dozadu, takže bude moci jet po kolečkách.

• Vyndejte ze sáčku dva opěradla 1 a pomoci šroubů 2 připevněte na místa uvedené v zádní

častí spotřebiče (viz str. 3, obr. 3a).

• Vyndejte ze sáčku krytek 1 a nastavte do mřížky 2 pod dveře v levé straně (viz. str. 3, obr.

3b).

Ze odtokového, který je umístěn pod kompresorem, vytáhněte zástrčku se sítovým kabelem (to je určeno jenom pro dopravu. Během provozu kabel nesmí být v odtokovém žlábku.) Nezapínejte chladicí zařízení do elektrické síti

předtím, než kompletně odstraníte napájecí kabel a zástrčku z misky pro odtok vody. Spotřebič se nesmí zapojovat do sítě, dokud nebudou odstraněny všechny obalové a

přepravní materiály. Vhodným způsobem zlikvidujte obalový materiál.

∙ Po umístění zařízení počkejte přibližně 30 minut před připojením k síti.

Pokud bylo zařízení během přepravy nakloněno o více než 30°, počkejte alespoň 4 hodiny před připojením k síti. Pokud se tak nestane, mohl by se poškodit kompresor.

Page 43

POPIS SPOTŘEBIČE, ZÁKLADNÍ SOUČÁSTI

viz str. 2, obr. 1

* Při otevření dveří se ventilátor vypne. U modelu ADN 203C BP: ventilátor se zapne a nepřetržitě běží!

** Chladnička ADN 203C BP nemá teploměr!

REGULACE TEPLOTY

Teplota v prostoru chladničky se reguluje otáčením kolečka termostatu 2 (viz obr. 1) jedním nebo druhým směrem. Otáčením kolečka termostatu ve směru hodinových ručiček se teplota v prostoru spotřebiču snižuje. Na kolečku termostatu je digitální indikátor teploty. Číslo „0, 1, 2, 3, 4, 5“ neznamená konkrétní teplotu.

Teplota se reguluje na stupnici s pěti číslicemi.

0 = kompresor je vypnutý UPOZORNĚNÍ! elektrický proud není vypnutý. 1 = nejvyšší teplota (nejnižší chlazení) 5 = nejnižší teplota (nejvyšší chlazení)

Teplota v prostoru chladničky se může lišit v závislosti na okolní teplotě, množství potravin, teplotě potravin a četnosti otvírání a zavírání dveří spotřebiče.

JE-LI V MÍSTNOSTI CHLADNO, SPOTŘEBIČ CHLADÍ MÉNĚ. Teplota ve spotřebiči se tudíž může zvýšit. Pomocí kolečka termostatu nastavte nižší teplotu.

ODMRAZOVÁNÍ, ČIŠTĚNÍ A ÚDRŽBA

Chladnička se odmrazuje automaticky. Kapky ledu, které se tvoří na zadní stěně prostoru chladničky, během nečinnosti kompresoru tají a voda z nich stéká odtokovým kanálem do misky, kde se odpařuje. PRAVIDELNĚ ČISTĚTE SPOTŘEBIČ.

Pamatujte, že před čištěním musíte odpojit spotřebič od napájení tak, že vytáhnete zástrčku ze síťové zásuvky.

• Chraňte vnitřní povrchy a plastové součásti spotřebiče před tuky, kyselinami a omáčkami.

V případě náhodného rozlití okamžitě vyčistěte místo teplou mýdlovou vodou nebo saponátem na nádobí. Otřete ho do sucha.

• Pravidelně čistěte hermetická těsnění na dveřích. Otřete je do sucha.

• SPECIÁLNÍM JEDNOÚČELOVÝM ČISTICÍM NÁSTROJEM PRAVIDELNĚ ČISTĚTE

PROSTOR KANÁLU NA ODVÁDĚNÍ VODY VZNIKLÉ TÁNÍM (viz obr.).

• Alespoň jednou ročně otřete prach ze zadní strany skříně spotřebiče a kompresoru.

K čištění lze použít měkký kartáč, elektrostatickou utěrku nebo vysavač.

• NEPOUŽÍVEJTE čisticí prostředky obsahující brusné částečky, kyselinu, alkohol

nebo benzen k čištění vnitřních a vnějších povrchů spotřebiče. NEPOUŽÍVEJTE čisticí látky nebo houby s drsným povrchem určeným k drhnutí.

• Pokud je nutné nechat spotřebič delší dobu vypnutý, nechte otevřené dveře.

Volič ventilátoru

Police s nastavitelnou výškou

Regulátor teploty

Blok vnitřního osvětlení (LED)

Tlačítko zapnutí /vypnutí osvětlení

Výsuvná miska pro odtok vody

Ventilátor *

Reklamní panel (model ADN 221C BP, ADN 203C BP)

Teploměr **

Page 44

ZMĚNA SMĚRU OTVÍRÁNÍ DVEŘÍ

Doporučuje se provádět změnu směru otvírání dveří s pomocníkem. Budete potřebovat dva klíče (č. 8 a 10) a křížový šroubovák. Výstavba chladničky je určená pro otevírání dveře z levé strany. V tom případě je dodávána pružina. Při změně směru otvírání dveří NESMÍTE pokládat lednici do vodorovné polohy. Níže uvedené akce proveďte v pořadí, v jakém jsou znázorněny na obrázku 4, viz strana 4.

VAROVÁNÍ! Vypněte spotřebič a vytáhněte zástrčku ze síťové zásuvky.

PROVOZNÍ PROBLÉMY A JEJICH ŘEŠENÍ (ŘEŠENÍ PROBLÉMŮ)

• Spotřebič je připojen k síti, ale nefunguje. Zkontrolujte, zda je v pořádku elektrická

instalace v domě. Zkontrolujte, zda je zástrčka správně zasunuta do síťové zásuvky.

• Zvuk je stále hlasitější. Zkontrolujte, zda spotřebič stojí pevně na rovném povrchu. Chcete-

li ho vyrovnat, nastavte přední nohy. Zkontrolujte, zda se spotřebič nedotýká nějakého nábytku a zda se žádná část chladicího systému na zadní straně skříně nedotýká stěny. Odtáhněte spotřebič od jakéhokoliv nábytku nebo stěn. Zkontrolujte, zda nejsou důvodem zvýšené hlučnosti láhve, konzervy nebo mísy ve spotřebiči, které se navzájem dotýkají.

• Na dně prostoru chladiče se objevila voda. Zkontrolujte, zda není ucpaný kanál na

odvádění vody vzniklé táním. Vyčistěte ho speciálním čisticím nástrojem určeným k tomuto účelu.

• Při otvírání dveří spotřebiče se odtrhuje gumové těsnění. Těsnění je zamazáno

lepkavými potravinami (tukem, sirupem). Vyčistěte těsnění a odpovídající drážku teplou vodou s mýdlem nebo saponátem na nádobí a otřete je do sucha. Umístěte gumové těsnění zpět na své místo.

• Vysoká teplota v ledničce, krátké přestávky mezi spouštěním kompresoru.

Přesvědčte se, zda se těsně zavírají dveře spotřebiče, zda nebyly při vyjímání nebo vkládání potravin otevřené déle, než bylo nutné, nebo zda nebylo do spotřebiče vloženo velké množství

teplého jídla.

• Na vrchní straně spotřebiče dochází ke kondenzaci. Relativní vlhkost okolního vzduchu

je vyšší než 65 %. Větrejte místnost, v níž je umístěn spotřebič, a pokud možno odstraňte příčinu vlhkosti.

INFORMACE O OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Tento symbol znamená, že jakmile již není spotřebič potřebný, nelze ho likvidovat

společně s ostatním směsným komunálním odpadem. Musí se odvézt a zlikvidovat samostatně, tj. v bednách speciálně označených tímto symbolem, ve sběrnách pro

objemný odpad.

Úplné informace o místech, kam lze bezpečně odvážet staré spotřebiče, lze získat na místních úřadech, v obchodě, kde jste koupili spotřebič, nebo od zástupců výrobce. Pokud se rozhodnete vyřadit spotřebič, znemožněte jeho použití, abyste předešli případné nehodě. Vytáhněte zástrčku ze síťové zásuvky a potom odřízněte napájecí kabel. Odtrhněte těsnění. Je-li instalován zámek dveří, vylomte ho. VAROVÁNÍ! Nedemontujte spotřebič

vlastními silami. Odvezte ho do recyklačního střediska.

ZÁRUČNÍ SERVIS

Má-li váš spotřebič závadu, vyzkoušejte, zda jste schopni odstranit příčinu vlastními silami. Nedokážete-li vyřešit problém sami, obraťte se telefonicky nebo písemně na nejbližší servisní zastoupení pro vaši chladničku. Při kontaktování je nutné uvést model a číslo chladničky. Tyto údaje najdete na typovém štítku výrobku nalepeném na levé stěně prostoru chladničky.

Page 45

Informační list produktu

“KOMISE V PŘENESENÉ PRAVOMOCI (EU) 2019/2018

Název nebo ochranná známka dodavatele: BEKO

Identifikátor modelu:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Typ chladicího zařízení s funkcí přímého prodeje: Chladiče nápojů

Kód skříně K4

VC4

Specifické parametry produktu:

Celkový hrubý objem, l

480

385

Okolní podmínky, pro které je spotřebič vhodný:

Nejteplejší teplota (°C)

+32

Relativní vlhkost (%)

Obecné parametry produktu:

Spotřeba el. energie (kWh/rok)

897.00

1028

EEI

49.5

64.5

Třída energetické účinnosti

D D E

Doporučená teplota pro

optimalizované skladování potravin (° C)

Parametry světelného zdroje:

Typ světelného zdroje

Použitá světelná technologie: LED

Třída energetické účinnosti

D D D

Rozměry (V x Š x H), cm

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Elektrické údaje

Viz štítek produktu

Page 46

LESEN SIE BITTE DIE GEBRAUCHSANWEISUNG SORGFÄLTIG DURCH. Bei Nichtbeachtung der in der Gebrauchsanweisung genannten Anweisungen besteht die Gefahr der Beschädigung des Geräts und des damit verbundenen Verlusts des Rechts auf Garantieleistungen. Wir empfehlen ihnen, die Gebrauchsanweisung bis zum Ende der Betriebszeit aufzubewahren und sie im Falle eines Verkaufs des Geräts an den neuen Eigentümer weiterzugeben.

Allgemeine daten:

Der Kühlschrank ist ein Kommerzkühlschrank –Vitrine mit einer Glastür, der für die Abkühlung, Exponierung und Aufbewahrung von Geträn-ken geeignet ist. Diese Geräte sind für den gewerblichen Gebrauch bestimmt!

DER HERSTELLER GARANTIERT EINE ZUVERLÄSSIGE FUNKTION DES KÜHLSCHRANKS BEI EINER UMGEBUNGSTEMPERATUR VON +16 BIS +32 GRAD CELSIUS UND EINER VERHÄLTNISMÄSSIGEN LUFTFEUCHTIGKEIT VON BIS ZU 65 PROZENT.

SICHERHEITSHINWEISE

− WARNUNG! Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus

nicht mit Einbaumöbeln verschließen. Es muss eine ausreichende Luftzirkulation gewährleistet sein.

− WARNUNG! Keine elektrischen Geräte (z.B. Eisbereiter usw.) im Innenraum

betreiben, die nicht in der Anleitun beschrieben sind.

− WARNUNG! Stellen Sie beim Aufstellen des Geräts sicher, dass das Netzkabel

nicht eingeklemmt oder beschädigt ist.

− WARNUNG! Stellen Sie es nicht möglich, mehrere tragbare Steckdosen oder

tragbare Stromversorgungen auf der Rückseite des Geräts auf.

WARNUNG! Kühlkreislauf nicht beschädigen. Austretendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden. Verwendetes Kühlmittel R 600a. Falls das Kühlsystem beschädigt ist:

• Kein offenes Feuer verwenden.

• Funkenschlag vermeiden, keine elektrischen sowie Beleuchtungsgeräte

einschalten.

• Im Falle einer Beschädigung des Kühlkreislaufs muss der Raum, in dem das

Gerät aufgestellt wurde, einige Minuten gut durchgelüftet werden (Das Gerät mit Isobutan R600a benötigt einen Raum von mindestens 4 qm Fläche.)

C-Pentan wird als Treibmittel im Isolierschaum verwendet und ist ein brennbares Gas.

Page 47

− WARNUNG: Sind Reparaturen oder Eingriffe am Gerät erforderlich, müssen

diese von einem autorisierten Kundendienst durchgeführt werden, um Sicherheitsbestimmungen zu beachten und Gefährdungen zu vermeiden. Dies gilt auch für den Austausch der Anschlussleitung.

− Das Kühlgerät nur Aufbewahrung von Esswaren verwenden.

− In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel

Aerosolbehälter mit brennbarem Treibgas, lagern

− Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierter

physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn siebeaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

− Das Kühlgerät nur an eine vorschriftsmäßig installiert Schutzkontaktsteckdose

− Anschließen. Die Netzspannung muss der auf dem Typenschild des Gerätes

angegebenen Spannung entsprechen. Das Kühlgerät entspricht den Richtlinien, die für die CE-Kennzeichnung verbindlich Sind.

− Die Anschlussleitung sollte nicht die Rückseite, wie z.B. den Wärmetauscher

berühren, um eventuelle Vibrationsgeräusche zu vermeiden.

− Vor dem aufstellen ein defektes kabel unbedingt durch ein neues vom selben

typ wie das vom hersteller des kühlgeräts verwendete ersetzen, um schaden an gesundheit und eigentum zu vermeiden.

− Keine Adapter, Mehrfachstecker oder zweiadrige Verlängerungskabel ohne

Nulleiter verwenden.

− Um jegliches risiko auszuschliessen, darf ein schadhaftes netzkabel nur vom

hersteller, dessen wartungsmeister Oder einer entsprechend ausgebildeten person ausgewechselt werden.

− Beachten Sie bitte beim Aufstellen des Kühlgeräts, dass dieser das Netzkabel

nicht beschädigt. Nichts Schweres wie Kühlgeräte Oder andere geräte auf das Stromkabel stellen, um dieses nicht zu beschädigen. Andernfalls könnte dies zu einem Kurzschluss und zu einem Brand führen.

− Achten Sie darauf, dass die Rückwand des Kühlgeräts den Netzstecker nicht

berührt oder letzterer in irgendeiner Weise beschädigt ist. Ein defekter Netzstecker kann zu einem Brand führen!

− Warnung! Nehmen Sie nicht die Abdeckung der LEDInnenraumbeleuchtung ab.

Im Falle eines Defektes der LED-Lampe rufen Sie den Kundendienst (siehe Anhang).

Page 48

− Nach dem ausschalten des geräts (zur reinigung, zum aufstellen an einem

anderen platz usw.) Dieses erst nach mindestens 15 MINUTEN wieder ans netz anschließen.

− Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung

trennen möchten. Ziehen Sie stets am Netzstecker.

− Die Benutzung eines technisch nicht einwandfreien Geräts ist zu unterlassen.

− Vor der Reinigung Das Kühlgerät ausschalten und den Netzstecker aus der

Steckdose ziehen.

− Das Kühlgerät darf nicht verbrannt werden.

− Schützen Sie dies Innenwände und alle Kunststoffteile des Kühlgeräts vor

Kontakt mit Fett, Säuren und Soßen.

− Bitte keine elektrischen Geräte wie Mikrowellengeräte, Haartrockner,

Bügeleisen, Wasserkocher und ähnliche auf den Kühlschrank stellen.

Nur der service-fachmann ist imstande, technische mängel zu beheben.

Das Kühlgerät in vertikaler Lage transportieren. Bei nichtbeachtung der tansportvorschriften kann der hersteller nicht für entstehende schäden haftbar gemacht werden.

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN

Aufstellung:

• Installieren Sie dieses Gerät in einem trockenen, gut belüfteten Raum, in dem die

Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typenschild des Geräts angegeben.

ACHTUNG! Der Gerät darf nicht in ungeheizten Räumen oder auf dem Balkon betrieben werden. Das Gerät nicht in unmittelbarer Nähe einer Heizquelle (Kochherd, Heizkörper, direkte Sonneneinstrahlung) aufstellen. Der Gerät darf nicht in Kontakt mit Heizungs- Gas- und Abwasserrohre geraten sowie elektrische Geräte nicht berühren.

• Die Lüftungsöffnung an der Oberseite des Geräts darf nicht abgedeckt werden, eine

ungehinderte Lufzirkulation muss gewährleistet sein. Der Zwischenraum zwischen der Oberseite des Geräts und einem darüber befindlichen Möbel sollte mindestens 10 cm betragen. Andernfalls steigt der Stromverbrauch des Kühlschranks an oder der Kompressor kann sich überhitzen.

• Falls der Gerät in einer Ecke aufgestellt werden soll, belassen Sie einen seitlichen Abstand von

mindestens 1 cm. Außenabmessungen für die Installation (siehe Seite 3, Abb. 2).

• Der Kühlschrank ist unbedingt auf einer ebenen Oberfläche aufzustellen. Regulieren Sie, falls nötig,

die Höhe durch Drehen der Stützfüße: durch Drehen im Uhrzeigersinn hebt sich der Vorderteil des Geräts, durch Drehen im Gegenuhrzeigersinn senkt er sich. Wenn der Kühlschrank ganz leicht nach hinten geneigt steht, gehen die Türen von selbst zu. Damit sich die Kühlschranktür von selbst schließt, den Kühlschrank so aufstellen, dass er eine leichte Neigung nach hinten hat. Es ist sehr wichtig, dass beide Vorderfüße gleichhoch sind.

Page 49

Vorbereitung des Geräts:

Wir empfehlen, für die Vorbereitungsarbeiten eine weitere Person heranzuziehen.

• Das Gerät sollte in der vertikalen Arbeitsstellung transportiert werden und dabei nicht um

mehr als 30° geneigt werden.

• Die Verpackung entfernen. Den Gerät von der Schaumstoffunterlage nehmen. Klebebänder

entfernen. Zum Aufstellen und Verschieben des Gerätes dürfen nie die Türgriffe, die Kondensatorröhrchen oder die Kompressoreinheit benutzt werden.

• Neigen Sie beim Aufstellen den Vorderteil des Geräts ein wenig nach hinten, dann können Sie

ihn auf den Rädchen leicht an den gewünschten Platz rollen.

• Aus Beutel zwei Abstandshalter 1 herausnehmen und mit den Schrauben 2 an den markierten

Stellen im hinteren Teil des Kühlschranks befestigen (siehe abb. 3a, Seite 3).

• Aus dem Beutel den Deckel 1 herausnehmen und ins Gitter 2, das sich in der linken Seite

unter der Tür befinden, einstecken (siehe Seite 3. Abb. 3b)

• Die Neigung des Regals ist erlaubt. Die maximale Neigung des Regals erfolgt durch

Absenkung der vorderen Halter um fünft Schritte (siehe Seite 3. Abb. 3c)

Klebeband entfernen und die Tür öffnen Aus der Wasserauffangschale 8 (Abb. 1, Seite

2), die unter dem Kompressor liegt, den Stecker mit dem Netzdraht völlig herausziehen (Das war nur für den Transport geeignet. Beim arbeitenden Kühlschrank muss der Draht aus der Schale herausgenommen werden.

• Das Gerät nicht ans Netz anschließen ohne vorher alle Verpackungs- und

Transportelemente entfernt zu haben.

• Warten Sie nach dem Aufstellen 30 Minuten bevor Sie das Gerät an das Stromnetz

anschließen.

Wenn Sie das Gerät mit mehr als 30° Neigung transportiert haben; warten Sie bitte 4 Stunden bevor Sie das Gerät an das Stromnetz anschließen. Dies ist

erforderlich, damit das Öl in den Kompressor zurückfließen kann. Bei Nichtbeachtung dieser Vorschrift droht der Ausfall des Kompressors.

BESCHREIBUNG DES GERÄTS, HAUPTBESTANDTEILE

Siehe Seite 2. Abb. 1

* Mit dem Öffnen der Tür schaltet sich der Ventilator aus. Beim Modell ADN 203C BP: Das Gebläse schaltet sich ein und läuft dauerhaft!

**Der Kühlschrank ADN 203C BP verfügt über kein Thermometer!

Ventilatorschalter

Ablageflächen (Höhe verstellbar)

Temperaturregler

LED-Leuchtmittel

Schalter Ein/Aus für die Beleuchtung

Wasserauffangschale

Ventilator *

Werbeschild (ADN 221C BP, ADN 203C BP)

Thermometer **

Page 50

TEMPERATURREGULIERUNG

Die Temperatur im Kühlfach wird durch Drehen des Temperatur-Drehreglers 2 (siehe Bild 1) eingestellt. Die eingestellte Temperatur auf einer fünfstufigen Skala ist am Drehregler ablesbar. Bei Drehung des Thermoreglergriffs im Uhrzeigersinn sinkt die Temperatur im Kühlbereich. Die Zahl „0, 1, 2, 3, 4, 5“ bedeutet keine bestimmten Temperaturen.

Die Temperatur kann auf einer fünfteiligen Skala reguliert werden:

0 = der Kompressor wird abgeschaltet. Das Gerät ist noch am Stromnetzanges chlossen

1 = höchste Temperatur (geringste Kühlung) 5 = niedrigste Temperatur (stärkste Kühlung)

DIE TEMPERATUR IM KÜHLFACH KANN ABHÄNGIG VON UMGEBUNGSTEMPERATUR, MENGE UND TEMPERATUR DER NAHRUNGSMITTEL, HÄUFIGKEIT DER TÜRÖFFNUNG SCHWANKEN.

BEI NIEDRIGER RAUMTEMPERATUR KÜHLT DER GERÄT WENIGER STARK, DESHALB KANN DIE TEMPERATUR IM KÜHLSCHRANK ANSTEIGEN. Stellen Sie in diesem Fall die Temperatur mithilfe des Temperaturreglers niedriger.

ABTAUEN, REINIGUNG UND PFLEGE

DIE KÜHLKAMMER TAUT AUTOMATISCH AB. Die sich hinten in der Kühlkammer bildenden Eistropfen schmelzen während der Betriebspausen des Kompressors, das Schmelzwasser fließt durch die Tauwasserauffangrinne ins Tauwasserverdunstungsgefäß auf dem Kompressor und verdunstet dort. REINIGEN SIE DEN KÜHLSCHRANK REGELMÄSSIG.

Vergessen Sie nicht vor dem Abtauen oder dem Reinigen des hinteren Teils des Gehäuses das Gerät vom Netz zu nehmen!

• Bewahren Sie die Innenoberflächen des Geräts und alle Kunststoffteile vor Fett, Säure, Soßen.

Falls Sie unabsichtlich davon ausgießen, reinigen Sie die betroffenen Flächen sofort mit warmem Seifenwasser oder Spülmittel. Reiben Sie sie anschließend trocken.

• Reinigen Sie die Türdichtung regelmäßig. Reiben Sie sie trocken.

• REINIGEN SIE REGELMÄßIG DIE ABFLUSSÖFFNUNG DER

TAUWASSERAUFFANGRINNE MIT DEM DAFÜR VORGESEHENEN REINIGUNGSINSTRUMENT (siehe Abb.)

• Wischen Sie mindestens einmal im Jahr den Staub ab, der sich an der

Kühlschrankrückwand und auf dem Kompressor angesammelt hat. Zur Reinigung eine weiche Bürste, elektrostatische Tücher oder den Staubsauger benutzen Für die Innen- und Außenreinigung KEINE, körnigen, säure-, alkohol-, oder benzinhaltigen Putzmittel verwenden. Bei der Reinigung KEINE Scheuerlappen oder Schwämme mit rauer Oberfläche verwenden.

• A u ßen s eit e de r Tü r - Gl a s - mit Mit teln zu r Gl a sr e inig ung säu b ern

• Wenn sie das Kühlgerät für längere zeit ausschalten, lassen sie die tür offen.

WECSEL DES TÜRANSCHLAGS

Zum Wechsel der Öffnungsrichtung der Kühlschranktür empfehlen wir eine weitere Person heranzuziehen. Sie brauchen: Schraubenschlüssel Nummer 8 und 10, Kreuzschraubenzieher.

Der Kühlschrank darf zum Wechseln der Kühlschranktür NICHT horizontal abgelegt werden. Führen Sie die folgenden Schritte in der Reihenfolge aus, in der sie in Abbildung 4, siehe Seite

4, dargestellt sind.

Schalten Sie das Gerät ab, ziehen Sie dazu das Netzkabel aus der Steckdose.

Page 51

STÖRUNGEN UND DEREN BEHEBUNG. Was , w enn. ..

• Der ans Stromnetz angeschlossene Kühlschrank nicht funktioniert. Überprüfen Sie,

ob die Elektroinstallation bei Ihnen zu Hause in Ordnung ist. Überprüfen Sie, ob der Stecker richtig in die Steckdose gesteckt wurde.

• Der Lärmpegel des Geräts ansteigt. Überprüfen Sie, ob das Gerät stabil und waagrecht

steht. Zur Regulierung bedienen Sie sich der vorderen Stützfüße des Geräts. Überprüfen Sie, ob zwischen dem Kühlschrank und anderen Möbeln oder den Teilen an der Hinterseite des Geräts und der Wand ein Zwischenraum ist. Ziehen Sie den Kühlschrank weg von den Möbeln oder der Wand. Überprüfen Sie, ob die lauteren Geräusche nicht von Flaschen, Dosen, Geschirr im Kühlschrank stammen, die sich gegenseitig berühren.

• Wasser auf dem Boden des Kühlfachs. Überprüfen Sie, ob die Abflussöffnung der

Tauwasserauffangrinne nicht verstopft ist. Reinigen Sie die Abflussöffnung der Tauwasserauffangrinne mit dem dafür vorgesehenen Reinigungsinstrument.

• Wasser unter dem Kühlgerät. Das Tauwasserverdunstungsgefäß ist vom Kompressor

gerutscht. Stellen Sie das Becken auf den Kompressor zurück.

• Beim Öffnen der Kühlschranktüren quillt das Gummidichtungsband hervor. Die

Dichtung ist mit klebrigen Nahrungsmitteln (Fett, Sirup) verschmutzt. Reinigen Sie die Dichtung und die Vertiefung für die Dichtung mit warmem Seifenwasser oder Spülmittel, reiben sie beides trocken. Setzen Sie die Gummidichtung wieder in die Vertiefung ein.

• Hohe Temperatur im Kühlschrank, Betriebspausen des Kompressors kurz. Achten

Sie darauf, ob die Kühlschranktüren sich gut dicht schließen lassen, ob nicht die Türen beim Herausnehmen oder Hineinstellen von Produkten länger als erforderlich offen gelassen wurden, ob nicht zu viele und zu warme Esswaren in den Kühlschrank gestellt wurden.

• Die Oberfläche des Kühlschranks beschlägt sich. Die Luftfeuchtigkeit in der Umgebung

beträgt mehr als 65 Prozent. Lüften Sie den Raum, in dem das Kühlgerät steht, beseitigen sie falls möglich die Ursache für die Feuchtigkeit.

UMWELTHINW EISE

Dieses Symbol bedeutet, dass der Kühlschrank nach Ablauf der Betriebszeit nicht über den normalen Haushaltsabfall entsorgt werden darf, sondern getrennt, in speziellen, mit diesem Zeichen versehenen Containern, über eine spezielle Sammelstelle entsorgt werden muss. Die Entsorgung muss gemäß den örtlichen Bestimmungen der

Abfallbeseitigung erfolgen. Genauere Informationen, wo alte Kühlschränke zur Entsorgung abgegeben werden können, erhalten sie von den örtlichen Behörden, dem Geschäft, in dem Sie den Kühlschrank gekauft haben, oder vom Hersteller. Vor der Entsorgung des Geräts machen Sie dieses bitte unbrauchbar, damit mögliche Unfälle verhindert werden können. Ziehen Sie den Netzstecker aus der Steckdose, zerschneiden sie das Kabel. Reißen Sie dann den Dichtungsgummi vom Kühlgerät. Falls vorhanden, machen Sie das Türschloss unbrauchbar.

ACH T UNG ! Zerlegen Sie das Kühlgerät auf keinen Fall selbst. Bringen Sie es zu einem Abfallentsorgungsunternehmen.

GARANTIELE ISTUNGEN

FALLS IHR KÜHLSCHRANK NICHT MEHR RICHTIG FUNKTIONIERT, ÜBERZEUGEN SIE SICH, OB SIE DIE URSACHE DES NICHT ZUFRIEDENSTELLENDEN BETRIEBS DES GERÄTS NICHT SELBST BEHEBEN KÖNNEN. Können Sie das Problem nicht selbst lösen, wenden Sie sich telefonisch oder schriftlich an einen Servicevertreter in Ihrer Nähe. Geben Sie dabei unbedingt Modell und Gerätenummer. Diese Angaben finden Sie auf der Geräteetikette an der linken Außenwand des Kühlfachs.

Page 52

Produktdatenblatt DELEGIERTE VERORDNUNG (EU) 2019/2016 DER KOMMISSION

Name oder Warenzeichen des Lieferanten: BEKO

Modellkennung:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Art des Kühlgeräts mit Direktvertriebsfunktion: Getränkekühler

Kabinett Familiencode

VC4

Produktspezifische Parameter

Gross volume , L

480

385

Umgebungsbedingungen, für die das Gerät geeignet ist:

Wärmste Temperatur (°C)

+32

Relative Luftfeuchtigkeit (%)

Allgemeine Produktparameter:

Energieverbrauch (kW/h/Jahr)

897.00

1028

EEI

49.5

64.5

Energieeffizienzklasse

D D E

Temperatur (en) für optimierte Lebensmittellagerung (°C)

Lichtquellenparameter

Art der Lichtquelle

Verwendete Beleuchtungstechnologie: LED

Energieeffizienzklasse

D D D

Überbeinige Abmessungen (cm) Höhe x Breite x Tiefe

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Elektrische Daten

Siehe Produktetikett

Page 53

Geachte Klant! Lees de veiligheidsinstructies aandachtig door. Indien de instructies niet zorgvuldig worden

toegepast, kunnen er risico’s onstaan of kan er schade worden aangericht met als gevolg

het vervallen van de volledige garantie. Producent steelt zich niet verantwoordelijk voor de schade die uit het niet nagaan van de aanwijzingen van deze gebruiksaanwijzing voortvloeit. Het is aanbevolen om de veiligheidsinstructies te bewaren gedurende de gehele levensduur van de koelkast. Indien de koelkast wordt verkocht, dient men tevens de veiligheidsinistructies aan de nieuwe eigenaar te geven.

Algemene informatie:

De koelkast is een commerciële vitrine koelkast, met een glasdeur , bedoeld voor het koelen, tonen en bewaren van drank. Deze toestellen zijn bedoeld voor

commercieel gebruik!

VEILIGHEIDSINSTRUCTIES

– WAARSCHUWING: Houd de ventilatieopeningen in de behuizingvan het

apparaat of in de ingebouwde structuurvrij van obstakels.

– WAARSCHUWING: Tijdens het reinigen van het vriesgedeelte geen gebruik

maken van mechanische of elektrische hulpmiddelen om het ontdooingsproces te versnellen.

– WAARSCHUWING: Zorg er bij het plaatsenvan het apparaat voor dat de

voedingssnoer nietgeklemd zit of beschadigd is.

– WAARSCHUWING: Indien de voedingskabel beschadigd is, dient deze door de

fabrikant, zijn onderhoudspersoneel of door een gespecialiseerd vakman te worden vervangen om schade te voorkomen.

– WAARSCHUWING: Meerdere draagbarestopcontacten of draagbare voedingen

mogenniet aan de achterkant van het apparaat wordengeplaatst.

– WAARSCHUWING: Wanneer de apparaat wordt afgedankt, dient dit volgens de

landelijke wetgeving plaats te vinden.

WAARSCHUWING: Zorg dat het koelsysteem van de apparaatniet wordt beschadigd. Indien het koelsysteem wordt beschadigd:

• Geen vuur gebruiken.

• Vermijd vonken ― gebruik geen elektrische apparaten of verlichtingen.

• Ingeval van storing van het koelsysteem is het aangeraden om de ruimte, waarin

het apparaat geplaatst werd door enkele minuten te ventileren (deze ruimte dient ten minste 4 m3 hebben; voor het product met isobutaan/ R600a)

Page 54

C-Pentaan wordt gebruikt als blaasmiddel in het isolatieschuim en is een brandbaar gas.

– De koelkast dient uitsluitend voor het koelen en levensmiddelen gebruikt te worden. – Dit apparaat is niet geschikt voor de opslag van explosieve stoffen zoals

aerosols met ontvlambaar drijfgas. Het is verboden om benzine of andere ontvlambare stoffen op te slaan in de onmiddellijke omgeving van het apparaat.

– Dit apparaat mag alleen worden aangesloten op een volgens de wet geïnstalleerd

geaard stopcontact. De geaarde stekker waarmee het apparaat met het voedingsnet wordt verbonden, dient gemakkelijk bereikbaar te zijn.Zorg ervoor dat de op het typeplaatje aangegeven spanning overeenkomt met de netspanning. Dit product komt overeen met de richtlijnen aangegeven op het CE-label.

– Indien de koelkast voorzien is van de speciale voedingskabel, kan deze enkel

vervangen worden door een gelijksoortige kabel die door de fabrikant wordt geleverd.

– Om gevaar te voorkomenvermijden mogen beschadigde voedingskabels enkel

door de fabriek, een onderhoudstechnicus of iemand met gelijkwaardige ervaring vervangen worden.

– GEBRUIK GEEN verlengkabels, adapters of hub. – Bij het plaatsen van de koelkast moet gecontroleerd worden of de

voedingskabel niet gekneld zlt en zodoende beschadigd wordt. Bij het plaatsen van eventuele zware objecten zoals bijvoorbeeld koelelementen, meubels of andere apparaten naast de koelkast, dient men ervoor te zorgen dat de voedingskabel niet bekneld raakt. Dit kan namelijk kortsluiting en brand veroorzaken.

– Controleer of de stekker van de voedingskabel niet achter de koelkast gekneld

zit of dat het op andere wijze beschadigd wordt. Een beschadigde stekker kan brand veroorzaken!

– Waarschuwing! Verwijder nooit de afdekking van het binnenverlichting LED

lampje. Wanneer er een defect is, neem dan contact op met onze klantenservice voor assistentie.

– Als de stekker van de koelkast uit het het stopcontact wordt gehaald, (bij

schoonmaak, verplaatsing, enz.), kan het apparaat na 15 minuten weer aangesloten worden.

– Het is verboden om technisch beschadigde apparaten te gebruiken. – De koelkast mag niet door verbranding vernietigd worden. – Plaats geen andere werkende elektrische apparaten (zoals magnetrons,

haardrogers, strijkijzers, elektrische ketels of andere apparaten) boven op de koelkast want deze kunnen de plastic onderdelen ervan doen verbranden.

Page 55

– Plaats geen borden met vloeistoffen, vazen met bloemen of andere

vloeistofhouders op de koelkast.

Als de koelkast niet werkt en als het niet mogelijk is om deze volgens de

aanbevolen richtlijnen te repareren, dient men de stekker uit het

stopcontact te halen, de deuren te openen en contact op te nemen met de

erkende onderhoudsmonteur. Alleen de erkende onderhoudsmonteur is

bevoegd om technische of productiefouten te herstellen.

De koelkast dient uitsluitend in verticale positie te worden vervoerd. De

fabrikant is niet verantwoordelijk voor schade die berokkend wordt bij het niet

respecteren van de vervoeraanwijzingen.

INSTALLATIE EN WERKOMSTANDIGHEDEN

Plaatsing:

• Plaats de apparaat in een droog en goed geventileerde ruimte. De apparaat werkt correct in

de omgevingstemperatuur welke aangegeven staat op de tabel met technische gegevens.

WAARSCHUWING! De apparaat dient niet in een ruimte zonder

verwarming of op een veranda geplaatst te worden. Plaats de apparaat ver

van warmtebronnen zoals keukenovens, verwarmingsradiatoren en vermijd

direct zonlicht. De apparaatdient niet in aanraking te komen met

verwarmings- gas- of waterleidingen of andere elektrische apparaten.

• Let erop dat de ventilatieopeningen aan de bovenkant niet afgedekt worden– er moet een

goede luchtventilatie rondom de koelkast verzekerd worden. Er dient een ruimte te zijn van minstens 10 cm tussen de bovenkant van de koelkast en eventuele andere meubels die boven het apparaat worden geplaatst. Indien deze aanbeveling niet wordt nageleefd, zal de koelkast meer stroom gebruiken en kan de compressor oververhit raken.

• Indien de koelkast in een hoek wordt geplaatst, dient er een ruimte van minstens 1 cm.

Afbeelding van de ruimte die nodig is voor het gebruik van de koelkast. (Zie afb. 2, pagina 3).

• De koelkast moet waterpas staan en moet de muur niet aanraken. Indien nodig, kan de

hoogte van de koelkast door middel van de afstelpoot ingesteld worden: de voorkant van de koelkast stijgt als de afstelpoten met de klok mee gedraaid worden en daalt als deze tegen de klok in gedraaid worden. De deuren sluiten vanzelf als de koelkast ietwat naar achteren helt. Het is zeer belangrijk dat beide steunen aan de voorkant zich op hetzelfde niveau bevinden.

Vóór de ingebruikname:

De werkzaamheden kunnen het beste door 2 personen worden uitgevoerd.

• Der Transportboden beinhaltet Schaumpolyurethan. Klebeband von den Seiten des

Kühlschranks entfernen, das Gerät etwas hochheben und den Transportboden herausziehen. Klebeband entfernen. Tijdens het opstellen, schuiven en optillen is het verboden om

aan de deurhandgrepen te grijpen, aan de gleuf aan de achterkant van de koelkast te trekken of compressor aan te rakken.

• Beim Verschieben des Kühlschrankes an eine andere Stelle ist der vordere Teil etwas

anzuheben, damit die vorderen Füße den Boden nicht berühren.

• Twee steunen 1 uit het zakje nemen en ze met de schroeven 2 aan de koelkast

vastschroeven op de gemarkeerde plaatsen die zich aan de achterste zijde van de koelkast bevinden (zie afb. 3a, pagina 3).

Page 56

De stekker samen met het netsnoer volledig uit de waterverzamelbak (Zie afb. 1, pagina 2) halen, die zich bevindt onder de compressor, (dit was slechts bedoeld voor het transporteren; als de koelkast werkt is het verboden om het netsnoer in de bak te laten liggen).

Alle verpakkings- en vervoermaterialen dienen verwijderd te worden voordat u de koelkast met het voedingsnet verbindt.

• Wacht na het plaatsen van het apparaat ongeveer 30 minuten voordat het op het lichtnet

wordt aangesloten.

Als het apparaat tijdens transport meer dan 30° gekanteld is, laat het minimaal 4 uur rechtop staan voordat het op het lichtnet wordt aangesloten.

Indien deze tijd niet wordt gerespecteerd, zou de compressor buiten werking kunnen raken.

BESCHRIJVING VAN DE KOELKAST, BASISONDERDELEN

Zie afb. 1, pagina 2

* Als de deur geopend wordt, schakelt ventilator uit. In het model AND 203C BP: schakelt de

blower in en blijft continu werken! **De koelkast ADN 203C BP heeft geen thermometer!

TEMPERATUUR INSTELLEN

De temperatuur in het koelgedeelte wordt bediend door de thermostaatknop 2 (afb. 1) in de gewenste stand te draaien. De temperatuur wordt naast de thermostaatknop aangegeven. Het cijfer "0, 1, 2, 3, 4, 5" betekent geen specifieke temperaturen.

De temperatuur wordt op een schaal van 5 cijfers aangegeven.

0 = Compressor is uitgeschakeld. Elektriciteit is niet uitgeschakeld. 1 = hoogste temperatuur (laagste koeling) 5 = laagste temperatuur (hoogste koeling)

De temperatuur in het koelgedeelte kan in hoge mate beïnvloed worden door de omgevingstemperatuur, de hoeveelheid levensmiddelen die bewaard worden en door de regelmaat waarmee de deur geopend wordt.

Als de omgevingstemperatuur laag is, zal de koelkast minder koelen. De temperatuur in de koelkast kan daarom stijgen. Gebruik de thermostaatknop om een lagere temperatuur in te stellen.

SCHOONMAAK EN ONDERHOUD

De koelkast is voorzien van een automatisch ontdooi-systeem. IJsdruppels die zich op de achterwand van het koelgedeelte vormen, dooien wanneer de compressor niet in werking is en het dooiwater loopt weg via het afvoergootje naar het blad op de compressor waar het verdampt.

Schakelaar van de ventilator

Planken

Thermostaatknop

Verlichting binnenkant (LED)

- Aan- / uit schakelaar voor verlichting

Waterverzamelbak

Ventilator *

Reclame paneel (ADN 221C BP,

AND 203C BP)

Thermometer **

Page 57

REINIG DE KOELKAST REGELMATIG.

Vergeet niet om de stekker uit het stopcontact te halen voordat u ontdooit en de achterkant van de koelkast schoonmaakt.

• Vermijd dat de interne oppervlaktes en de plastic onderdelen in aanraking komen met vetten, zuren

en sauzen. Reinig bij morsen onmiddelijk met warm zeepwater of afwasmiddel. U kunt ook afwasmiddel gebruiken Daarna afdrogen.

• Reinig regelmatig het deurrubber. Daarna afdrogen.

• REINIG REGELMATIG DE AFVOER VAN HET ONDOOISYSTEEM MET HET

DAARTOE BESTEMDE SCHOONMAAKELEMENT.→

• Verwijder stof aan de achterkant van de koelkast en de compressor minstens

één keer per jaar. Gebruik hiervoor een zachte borstel, een elektrostatische doek of een stofzuiger.

• Gebruik voor de schoonmaak van de koelkast GEEN schoonmaakmiddelen die schurende of

zure elementen of alcohol of benzeen bevatten. Gebruik GEEN doeken of sponsen met een ruwe oppervlakte.

• Laat de deuren open als u de koelkast voor een lange periode uit moet zetten.

PROBLEMEN EN OPLOSSINGEN. Wat te doen indien …

• De stekker aangesloten is maar de koelkast niet werkt . Controleer of er stroom in

huis is. Controleer of de stekker op de juiste wijze in het stopcontact is gestoken.

• Het geluid neemt toe. Het geluid neemt toe. Controleer of de koelkast rechtop en waterpas

staat. Verstel hiertoe de poten aan de voorkant. Controleer of de koelkast geen andere geen enkel deel van het koelingssysteem op de achterkant van de koelkast tegen de wand steunt. Laat de koelkast niet dichtbij muren staan. Controleer of de geluidstoename niet veroorzaakt wordt door flessen, blikjes die in de koelkast elkaar aanraken.

• Er is water op de bodem van de koelafdeling. Controleer of het afvoergootje van het

ondooingswater niet verstopt is. Reinig het afvoergootje met een daarvoor bestemd schoonmaakelement.

• Er is water onder de koelkast. De dampbak bevindt zich niet op de juiste manier op de

compressor. Zet de bak bovenop de compressor.

• Bij het openen van de koelkast, gaat het deurrubber los. Het deurrubber is in aanraking

gekomen met vette voedselresten (vet, stroop). Reinig het rubber en de behuizing met warm zeepwater of afwasmiddel en droog het af. Doe het deurrubber terug op zijn plaats.

• De temperatuur in de koelkast is gestegen, de pauses van de compressor zijn kort.

Controleer of de deur van de koelkast goed afsluit, of de deur niet langer dan nodig geopend is gebleven om.

• Er is condensatie op de bovenkant van de koelkast. De vochtigheidsgraad van de

omgeving is boven 65%. Ventileer de ruimte waar de koelkast zich bevindt en verwijder indien mogelijk de oorzaak van het vocht.

RICHTLIJNEN m.b.t. MILIEU

Dit symbool geeft aan dat dit product niet als huishoudafval mag worden behandeld. Het moet separaat opgehaald en gerecycled worden door het bijvoorbeeld naar containers met bovenvermeld symbool in daartoe bestemde afvalwerverkingscentra te brengen. Voor meer informatie over het recyclen van het product, kan men contact opnemen met de gemeentelijke dienst, de winkel waar u het product heeft gekocht of met de fabrikant.

Indien u beslist het product te recyclen, zorg er dan voor dat dit niet door anderen gebruikt kan worden en vermijd hierdoor eventuele ongelukken Haal de stekker uit het stopcontact en verwijder de voedingskabel. Verwijder het deurrubber. Maak de deurvergrendeling ongedaan indien aanwezig. Demonteer de koelkast niet zelf. Laat dit door een recyclingsbedrijf doen.

Page 58

GARANTIE BEPALINGEN

Indien u koelkast niet op de gewenste manier functioneert, controleert u dan eerst of u dit zelf kunt verhelpen. Indien u het probleem niet zelf kunt oplossen, neemt u dan telefonisch of schriftelijk contact op met de dichtsbijzijnde servicedienst. Geef altijd het koelkastmodel en het serienummer aan. Deze gegevens staan op het plaatje, dat zich op de linkerwand van het koelgedeelte bevindt.

Productinformatieblad GEDELEGEERDE VERORDENING (EU) 2019/2016

Naam of handelsmerk van de leverancier : BEKO

Typeaanduiding:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Type koelapparaat met directe verkoopfunctie: Drankkoelers

Kastfamiliecode

VC4

Productspecifieke parameters:

Totaal volume, L

480

385

Omgevingscondities waarvoor het apparaat geschikt is:

Hoogste temperatuur (°C)

+32

Relatieve vochtigheid (%)

Algemeen product parameters:

Jaarlijkse energie verbruik (kWh/a)

897.00

1028

EEI

49.5

64.5

Energie-efficiëntieklasse

D D E

Aanbevolen temperatuur (en) voor geoptimaliseerde opslag van voedsel (°C)

Lichtbronparameters:

Type lichtbron

Gebruikte verlichtingstechniek: LED

Energie-efficiëntieklasse

D D D

Afmetingen H x B x D (cm)

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Elektrische gegevens

Zie op het productlabel

Page 59

LEA ATENTAMENTE EL MANUAL DE INSTRUCCIONES. Si no se siguen correctamente las instrucciones, hay riesgo de heridas, deterioro del aparato y pérdida del derecho al servicio gratuito de garantía. El fabricante no se responsabiliza de los daños que puedan resultar de no seguir las indicaciones incluidas en el presente manual. Se recomienda guardar el manual de instrucciones durante todo el tiempo que se conserve el aparato. Cuando venda el aparato, entregue el manual de instrucciones al nuevo propietario del aparato.

Información general:

El aparato es una nevera expositora vertical con puertas de cristal y con diseñado para almacenar enfriar bebidas durante un periodo corto de almacenamiento. Est e ap arato está destin ado a un u so come rcia l

EL FABRICANTE GARANTIZA EL BUEN FUNCIONAMIENTO DEL FRIGORÍFICO SIEMPRE QUE LA HUMEDAD DEL AMBIENTE NO SUPERE EL 65% LA TEMPERATURA AMBIENTE SEA DE ENTRE 16 Y 32 GRADOS CENTÍGRADOS.

INSTRUCCIONES DE SEGURIDAD

– ADVERTENCIA: No cubra las rejillas de ventilación situadas en la parte

superior y a los lados del aparato. Mantenga despejadas las aperturas de ventilación alrededor del aparato o en la estructura de empotramiento.

– ATENCIÓN: El aparato debe fijarse siguiendo las instrucciones para evitar

peligros derivados de la inestabilidad del aparato.

– ADVERTENCIA: Cuando coloque el aparato, asegúrese de que el cable de

alimentación no estéatrapado o dañado.

– ADVERTENCIA: No coloque varias tomas decorriente portátiles o suministros

eléctricos en laparte trasera del aparato.

– ADVERTENCIA: El aparato debe desecharse conforme a lo estipulado en la

legislación nacional.

ADVERTENCIA: No dañe el circuito de refrigeración del aparato. Contiene gas refrigerante R600a. Si se daña el sistema de refrigeración:

• No acerque ninguna llama al aparato; Evite el riesgo de que salten chispas, no

encienda ningún aparato eléctrico ni ninguna lámpara eléctrica;

• Ventile inmediatamente la habitación: en caso de dañar el sistema de refrigeración

es necesario ventilar la habitación donde se encuentre el aparato (la habitación tiene que tener al menos 4 m3; para el producto con isobutano/R600a).

El C-pentano se utiliza como agente de expansión en la espuma de

aislamiento y es un gas inflamable.

Page 60

− No encienda el aparato con un programador, un temporizador, un sistema de

mando a distancia independiente o cualquier otro dispositivo que encienda el aparato automáticamente.

− Asegúrese de haber desembalado completamente el aparato y de que la

estructura y los cables de alimentación no están dañados.

– Está prohibido usar un aparato dañado.

− Los niños de al menos 8 años de edad y las personas que tengan alguna

discapacidad física, mental o sensorial pueden utilizar el aparato siempre bajo una correcta supervisión, se les haya dado instrucciones relativas al uso del aparato en condiciones de seguridad y si entienden los riesgos de su uso. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato no deben realizarla niños sin supervisión. Asegúrese de que el enchufe al que va a conectar el aparato está en buen estado y de que tiene toma de tierra.

− La frecuencia y la potencia de la instalación eléctrica de su domicilio debe

ajustarse a los parámetros generales del aparato que se indican.

– En el momento de instalar el aparato, tenga cuidado de no pisar ni dañar el cable

eléctrico. Si coloca objetos pesados como climatizadores u otros electrodomésticos cerca del frigorífico, asegúrese de que no pueden pisar ni dañar el cable eléctrico. Esto podría provocar un cortocircuito y un fuego en el cable.

– Asegúrese de que no aplasta el enchufe del cable entre la parte trasera del

aparato y la pared o de que no se puede dañar el cable por cualquier otro motivo. ¡Un enchufe en mal estado puede provocar un incendio!

– Precaución : No retire la cubierta de la luz LED interior. Para cualquier fallo de

funcionamiento, pógase en contacto con el servicio técnico.

– No se debe usar conectores de adap-tación, tomas múltiples (regletas), cables

de extensión de dos cables.

– Si se desconecta el aparato (para limpiarlo, trasladarlo a otro lugar, etc.), puede

encenderlo repetidamente después de 15 min.

– El aparato únicamente debe ser utilizado para almacenar alimentos. – Este aparato no ha sido diseñado para almacenar sustancias explosivas, tales

como latas de aerosol con propelente inflamable. Está prohibido almacenar gasolina y otros líquidos inflamables cerca del aparato.

– No coloque ningún dispositivo eléctrico del tipo horno microondas, secadores

de pelo, planchas, hervidores eléctricos u otros aparatos en la parte superior de este, ya que las piezas de plástico podrían provocar su ignición.

– No coloque platos con líquidos, flores en floreros u otros recipientes que

contengan líquidos encima del aparato.

Page 61

Si el aparato está fuera de servicio y no es posible repararlo siguiendo las recomendaciones dadas, desenchúfelo, abra las puertas y llame al servicio técnico. Sólo un representante de dicho servicio puede solucionar los fallos técnicos o de fabricación.

El aparato sólo debe ser transportado en posición vertical. El fabricante no se hace responsable de los daños en el aparato que resulten del incumplimiento de las instrucciones de transporte.

INSTALACIÓN Y CONDICIONES DE TRABAJO DEL APARATO

Posicionamiento:

• Coloque el aparato en una estancia seca y bien ventilada.

El aparato no se debe utilizar en una estancia sin calefacción o en el exterior. Coloque el aparato lejos de fuentes de calor como placas de cocina, horno, radiadores o luz solar directa. El aparato no debe rozar los tubos de calefacción, de gas, el de agua o cualquier otro dispositivo eléctrico.

• No cubra los orificios de ventilación de la parte superior del aparato; debe haber una buena

circulación de aire alrededor del aparato. Deje un hueco de al menos 10 cm entre la parte superior del cuerpo de aparato y cualquier mueble que pueda colocarse encima. De lo contrario, el aparato consumirá más energía eléctrica y el compresor podría sobrecalentarse.

• El aparato debe estar en una superficie plana y sin tocar la pared. Si fuera necesario, regule la

altura del aparato ajustando las patas de nivelación: gírelo en sentido de las agujas del reloj para elevar la parte delantera del aparato, y gírelo hacia el lado contrario para bajar la altura. Si inclina el aparato ligeramente hacia atrás, las puertas se cerrarán por sí solas.

• Si el aparato está colocado en una esquina, deberá existir al menos un hueco de 1 cm entre el

cuerpo del aparato y la pared. Esquema de la superficie necesaria a la utilización del frigorífico (Ver. 3 página, fig. 2).

Preparando el aparato para su funcionamiento:

Se recomienda poner en funcionamiento el aparato ayudado por otra persona.

• Retire por completo todos los materiales de embalaje interiores y exteriores, incluyendo los

dispositivos de seguridad para el transporte. Durante el uso, movimiento, elevación no se debe coger de los mandriles de puerta, tirar del condensador en la parte trasera de la nevera o tocar la compresora.

• Retire de la bolsa los dos soportes 1 y fíjelos al refrigerador mediante los tornillos 2 en los

sitios indicados en la parte posterior del mismo (Ver. 3 página, fig. 3a).

• Retirar la tapa 1 de la bolsa y colocarla en la rejilla 2 que se encuentra debajo de la puerta a

la izquierda (ver. pagina 3, fig. 3b).

• Está permitido inclinar la balda 2. La inclinación máxima de la balda se consigue haciendo

bajar los soportes 5 pasos (ver. pagina 3, fig. 3c).

Retirar por completo el cable eléctrico con el enchufe que está dentro del recipiente para recoger el agua 8 (ver. pagina 2, fig. 1) que se encuentra debajo del compresor. Él ha sido colocado allí solamente para el transporte. Cuando el refrigerador está en funcionamiento, el cable no puede quedarse dentro de este recipiente.

Page 62

Antes de conectar a la red eléctrica, el aparato debe ser examinado detenidamente por si hubiera resultado dañado durante el transporte, incluido el cable eléctrico. El aparato no debe enchufarse antes de retirar todo el embalaje y el material de transporte.

• Cuando el aparato esté colocado en la posición deseada, espere aproximadamente 30

minutos antes de conectarlo a la red eléctrica.

Si el aparato se ha inclinado más de 30° durante el transporte, deberá dejarlo en posición vertical durante al menos 4 horas antes de conectarlo a la red eléctrica. Si esto no se hace, el compresor del aparato puede fallar.

DESCRIPCIÓN DEL APARATO, PARTES BÁSICAS

Ver. página 2, fig. 1

*Al abrir la puerta, el ventilador se desconecta. En el modelo ADN 203C BP: ¡el ventilador se enciende y funciona continuamente!

**El frigorífico ADN 203C BP no dispone de termómetro!

REGULACIÓN DE LA TEMPERATURA

La temperatura de la nevera se controla girando el mando del termostato 2 (ver. pagina 2, fig.

1) hacia un lado u otro. Al girar el mando del termostato en el sentido de las agujas del reloj, la temperatura del compartimiento disminuye. Al lado del mando del termostato se indica la temperatura con un dígito. Los números "0, 1, 2, 3, 4, 5" no significan temperaturas específicas.

La temperatura se regula en una escala de cinco dígitos:

0 = el compresor se desconecta ¡CUIDADO!: el frigorífico sigue conectado. 1 = temperatura más alta (enfriamiento más bajo) 5 = temperatura más baja (enfriamiento más alto)

La temperatura de los compartimentos puede variar dependiendo de la temperatura ambiente, la cantidad de alimentos, la temperatura de los alimentos y la frecuencia con que se abren y cierran las puertas del aparato.

Si la estancia es fresca, el aparato enfría menos; por lo tanto, debe subirse la temperatura del aparato. Utilice la rueda del termostato para establecer una temperatura más baja.

Enchufe del ventilador

Estantes regulables

Mando del termostato

Bloque luz interior (LED)

Ventilador *

Recipiente para recoger el agua

Boton de iluminaci(acender/apagar)

Pantalla de publicidad (ADN 221C BP, ADN 203C BP)

Termómetro**

Page 63

DESCONGELACIÓN, LIMPIEZA Y CUIDADO

EL COMPARTIMENTO DE REFRIGERACIÓN SE DESHIELA AUTOMÁTICAMENTE. Las láminas de hielo que se forman en la pared trasera del compartimento de refrigeración se deshacen cuando el compresor no está funcionando, y el agua de descongelación baja por el canal de salida hasta la bandeja situada, donde se evapora.

LIMPIE REGULARMENTE EL APARATO.

Recuerde que antes de limpiar la parte posterior del cuerpo del aparato deberá desenchufar el aparato de la toma de corriente eléctrica extrayendo con cuidado el cable de la toma de electricidad.

• Proteja las superficies internas de los electrodomésticos y de las piezas de plástico de grasas,

ácidos y salsas. En caso de derrames accidentales límpielo inmediatamente con agua tibia y jabón o detergente para lavar platos, y seque la zona.

• Limpie regularmente las juntas herméticas de la puerta y séquelas con

cuidado.

• Limpie regularmente el espacio del tubo de agua de deshielo.

• Al menos una vez al año, quite el polvo de la parte posterior del cuerpo del

aparato y del compresor. Para ello puede utilizar un cepillo suave, un paño electrostático o un aspirador.

• No utilice detergentes que contengan partículas abrasivas, ácidos, alcohol o

benceno para limpiar superficies internas y externas de electrodomésticos.

• No use trapos de limpieza o estropajos que contengan superficies rugosas.

• SI EL APARATO VA A PERMANECER APAGADO DURANTE UN PERÍODO DE

TIEMPO PROLONGADO, MANTENGA LAS PUERTAS ABIERTAS.

CAMBIO DE LA DIRECCIÓN DE APERTURA DE LAS PUERTAS

Se recomienda que el cambio de la dirección de apertura de las puertas se haga con ayuda de otra persona. Necesitará dos llaves nº 8 y nº 10 y un destornillador.

Durante el cambio de dirección de apertura de las puertas, NO DEBE colocar el refrigerador en posición horizontal.

Realice las acciones siguientes en el orden que se muestran en la figura 4, consulte la página 4.

ATENCION! Desconecte el aparato y extraiga el cable del enchufe.

PROBLEMAS DE FUNCIONAMIENTO Y SOLUCIONES

• El aparato está conectado a la red pero no funciona. Compruebe que toda la instalación

eléctrica de su casa está en orden. Compruebe que el enchufe está correctamente insertado en la toma de suministro eléctrico.

• El ruido se ha incrementado. Compruebe que el apartado está en una posición estable, en

un sitio plano. Para que quede palno, regule las patas delanteras. Compruebe que el aparato no está tocando ningún que ninguna de las partes del sistema de refrigeración de la parte trasera del aparato está en contacto con la pared. Aleje el aparato de paredes. Compruebe que la causa del aumento del ruido no se debe a botellas, latas del aparato que podrían estar en contacto unas con otras.

• Ha aparecido agua en la parte inferior del compartimento de refrigeración.

Compruebe que los espacios de los canales de agua de descongelación no están bloqueados. Limpie el espacio de los canales de agua de descongelación con un limpiador destinado para este propósito.

Page 64

• Ha aparecido agua bajo el aparato. La bandeja de recogida de agua de descongelación se

ha deslizado fuera del compresor. Coloque de nuevo la bandeja encima del compresor.

• Cuando está abierta la puerta del aparato, se sale la goma de la junta. La junta se ha

ensuciado con comidas pegajosas (grasa, sirope). Limpie el sellado de la junta y la ranura que la contiene con agua caliente y jabón o un detergente para lavar los platos, y seque con cuidado. Coloque la goma de sellado de la junta nuevamente en su sitio.

• Temperatura elevada en el aparato, las pausas de funcionamiento del compresor

son muy cortas. Compruebe que la puerta del aparato se cierra correctamente, que la puerta no se ha mantenido abierta durante más tiempo del necesario al sacar o colocar alimentos, o si se ha colocado gran cantidad de comida caliente dentro de la nevera.

• La parte superior del aparato presenta condensación. La humedad relativa del aire

ambiente es superior al 65%. Ventile la habitación en la que está situado el aparato, y en caso posible elimine la causa de la humedad.

ELIMINACIÓN

Los dispositivos en los que fi gura este símbolo deben ser eliminados por separado

de la basura doméstica, porque contienen componentes valiosos que pueden ser

reciclados. La eliminación correcta ayuda a proteger el medio ambiente y la salud de

las personas. Consulte a las autoridades municipales o el establecimiento de venta

donde podrán facilitarle la información relevante. Los aparatos eléctricos que ya no

son utilizables se pueden entregar gratuitamente en el establecimiento de venta. El refrigerante y el producto químico de la espuma aislante se deberán desechar a través de una agencia competente. Extreme las precauciones para no dañar el circuito de refrigeración antes de entregar el aparato en el punto de recogida competente

SERVICIO DE GARANTÍA

Si el aparato no funciona correctamente, determine si puede corregir usted mismo la causa del mal funcionamiento. Si no puede resolver el problema, póngase en contacto con el representante de servicio más cercano por teléfono o por escrito, indicando el modelo de nevera y el número. Encontrará estos datos en la etiqueta del producto que está pegada en la pared del compartimiento del aparato.

Page 65

Hoja de información del producto REGLAMENTO DELEGADO (UE) 2019/2018 DE LA COMISIÓN

Nombre o marca comercial del proveedor: BEKO

Identificador del modelo:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Tipo de aparato frigorífico con función de venta directa: Neveras para bebidas

Familia de gabinetes código

VC4

Parámetros específicos del producto

Volumen bruto, L

480

385

Condiciones ambientales para el cual el aparato es adecuado:

Temperatura más cálida(°C)

+32

Humedad relativa(%)

Parámetros generales del producto:

Energía anual consumo (kWh / a)

897.00

1028

EEI Índice de eficiencia energética

49.5

64.5

Clase de eficiencia energética

D D E

Recomendado temperatura (s) para almacenamiento optimizado de alimentos

Parámetros de la fuente de luz

Tipo de fuente de luz

Tecnología de iluminación utilizada: LED

Clase de eficiencia energética

D D D

Dimensiones (Al x An x Pr), cm

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Datos eléctricos

Ver en la etiqueta del producto

Page 66

Leia atentamente o manual de instruções. O não cumprimento das instruções pode dar origem a ferimentos, danos no aparelho e perda do direito à assistência gratuita ao abrigo da garantia. O produtor não se responsabiliza pelos danos resultantes do incumprimento das regras descritas no presente manual. Recomendamos que guarde o manual de instruções enquanto estiver na posse do aparelho. Quando vender o aparelho, passe o manual de instruções ao novo proprietário.

Informação general:

O aparelho é um refrigerador de bebidas vertical com portas de vidro e foi projetado para armazenar alimentos e para resfriar bebidas e para um armazenamento de curto prazo.

Este aparelho vem eficazmente equipado para o seu usado exclusivamente comerciais e segue toda as condições eléctricas impostas por lei.

O FABRICANTE GARANTE A OPERAÇÃO FIÁVEL DO FRIGORÍFICO DESDE QUE A TEMPERATURA AMBIENTE SE SITUE ENTRE OS +16 E +32 GRAUS CELSIUS E A HUMIDADE DE AR RELATIVA NÃO SEJA SUPERIOR A 65 POR CENTO.

INSTRUÇÕES DE SEGURANÇA

− AVISO! Não tape os orifícios de ventilação no topo e nas laterais do aparelho.

− AVISO! Se o cabo eléctrico de alimentação estiver danificado, a sua

substituição deverá ser feita pelo fabricante, agente de serviço ou uma pessoa com qualificações semelhantes para evitar acidentes.

− AVISO! Não coloque várias tomadas múltiplasou outras fontes de alimentação

portáteis juntoda parte traseira do aparelho.

− AVISO: Ao posicionar o aparelho, certifique-sede que o cabo de alimentação

não fica preso oudanificado.

− AVISO! A eliminação do aparelho deve ser feita de acordo com as regras

nacionais.

AVISO! Não danifique o sistema de refrigeração do aparelho. Contém

gás refrigerante R600a. Se o sistema de refrigeração estiver danificado:

• Não utilize chamas desprotegidas.

• Evite faíscas ― não ligue aparelhos eléctricos nem acessórios de iluminação.

• Deve arejar durantes alguns minutos o compartimento, no qual encontra-se o

aparelho (o compartimento tem que ter pelo menos 4 m3; no caso do produto com isobutano /R600a) no caso de uma danificação do sistema de refrigeração

O C-pentano é usado como agente de expansão na espuma de

isolamento e é um gás inflamável.

Page 67

− O aparelho não deve ser ligado à rede sem primeiro remover todos os

materiais de embalagem e de transporte.

− Uma vez o aparelho desembalado, certifique-se de que está completo, de que

o corpo e o cabo eléctrico não estão danificados.

− É proibido utilizar um aparelho tecnicamente danificado.

− Este aparelho pode ser utilizadopor crianças a partir dos 8 anos e

porpessoas com capacidades físicas, sensoriais oumentais reduzidas ou com falta de experiência econhecimento, desde que estejam sob supervisão outen hamre cebido instruções quanto àutilização segura deste aparelho e se compreenderem osperigos envolvidos. O aparelho tem que ser ligado a uma tomada eléctrica ligada à terra. A tomada eléctrica ligada à terra através da qual o aparelho é ligado à alimentação de rede deve estar num lugar acessível.

− Por razões de segurança, o cabo de alimentação deverá ser substituido só por

um técnico qualificado.

− NÃO UTILIZE extensões ou adaptadores. Não deve utilizar terminais

adaptadores, tomadas múltiplas (distribuidores), extensões de dois fios.

− A frequência e potência da alimentação eléctrica em sua casa tem que respeitar

os parâmetros de dados gerais do aparelho conforme indicados na tabela.

− Quando posicionar o aparelho, tenha cuidado para não entalar o cabo eléctrico

danificando-o. Não coloque objectos pesados como, por exemplo, dispositivos de refrigeração, outros electrodomésticos junto do aparelho de tal forma que entalem e danifiquem o cabo eléctrico. Pode provocar um curto-circuito e incêndio.

− Tenha o cuidado de se certificar que o cabo eléctrico não fica entalado pela

parede de trás do aparelho nem danificado de qualquer outra forma. Uma ficha danificada pode provocar um incêndio!

− ATENÇÃO! NÃO ABRA A TAMPA da iluminação LED. Caso verifique que a

iluminação LED se encontra danificada contacte um Técnico qualificado

− Se o aparelho for desligado na tomada (para limpar, mudar para outro lugar,

etc.), pode ser ligado repetidamente ao fim de 15 min.

− Este aparelho não foi concebido para guardar substâncias explosivas como

latas de aerossóis com propulsor inflamável.

− É proibido guardar gasolina ou outros líquidos inflamáveis próximo do aparelho.

Se o aparelho estiver avariado e não for possível repará-lo com as recomendações por nós fornecidas, desligue-o da tomada, abra as portas e contacte o especialista da assistência. Somente um representante da assistência pode solucionar todos os problemas técnicos ou avarias relacionadas com a construção.

Page 68

− Não coloque dispositivos eléctricos ligados em cima do aparelho porque podem

provocar a ignição de peças plásticas.

− Não coloque pratos com líquidos em cima do aparelho, nem jarras com flores

ou outros recipientes com líquidos em cima do aparelho.

O aparelho deve ser transportado apenas na posição vertical. O fabricante não será responsável por quaisquer danos no aparelho que resultem do não cumprimento das instruções de transporte.

INSTALAÇÃO E CONDIÇÕES DE FUNCIONAMENTO

Posicionamento:

O aparelho funciona correctamente numa temperatura de ambiente, que foi indicada na tabela com a especificação técnica. Não deve utilizá-lo numa cave, corredor de passagem, casa de férias, não aquecida durante o Outono e Inverno.

O aparelho não deve ser utilizado numa divisão não aquecida ou alpendre. Coloque o aparelho afastado de fontes de calor como fogões/fornos de cozinha, radiadores ou luz directa do sol. O aparelho não deve ficar encostado a tubos de aquecimento, gás ou canos de água, nem a outros aparelhos eléctricos.

• Não tape os orifícios de ventilação no topo dos aparelhos – tem de haver uma boa circulação

de ar à volta do aparelho. O não cumprimento desta norma faz com que o aparelho consuma mais energia eléctrica e seu compressor pode sobreaquecer.

• Se o aparelho for colocado num canto, deve ser deixada uma folga de pelo menos 1 cm. Ver

página 3, fig. 2: Espaço necessário para instalação do aparelho e Medidas exteriores de instalação.

• O aparelho tem que estar sobre uma superfície plana e não pode tocar na parede. Se for

necessário, regule a altura do aparelho ajustando os pés de nivelamento: rodando-os para a direita – a parte da frente do aparelho levanta, rodando-os para a esquerda, desce. Se o aparelho ficar ligeiramente inclinado para trás, as portas fechar-se-ão por elas próprias.

Preparar o aparelho para ser colocado em funcionamento:

Recomendamos que a preparação do aparelho para ser colocado em funcionamento seja feita por duas pessoas.

• O dispositivo só deve ser transportado na posição vertical; não incline mais do que 30 °.

• Retire a embalagem. Levante o aparelho da base de poliestireno de espuma. Tire as fitas

adesivas. Durante a colocação, deslocação, levantamento, não deve segurar pela pega da porta, puxar pelo condensador por trás do frigorífico nem tocar no conjunto co compressor.

• Quando for posicionar o aparelho no local escolhido, poderá deslocá-lo mais facilmente se

levantar um pouco a parte da frente e o inclinar para trás, deixando-o rolar sobre as suas rodas.

• Retire os dois suportes 1 do saco e emparafuse-os com os parafusos 2 nos locais marcados

na parte de trás do aparelho (Ver página 3, fig. 3a).

• Retire as duas tampas 1 do saco e coloque-as na parte superior traseira 2, como indica a

figura (ver pagina 3, fig. 3b).

• Poderá ajustar as prateleiras. O ajustamento máximo se obtêm descendo do ponto 1 cinco

posições abaixo (ver pagina 3, fig. 3c).

Page 69

Retire a extensão do recipiente da água 8 (ver pagina 2, fig. 1) o qual se situa por baixo do compressor (esta informação destina-se somente para transporte do aparelho). Enquanto o aparelho estiver a funcionar, a extensão não poderá estar no recipiente da água. O aparelho não deve ser ligado à rede sem primeiro remover todos os

materiais de embalagem e de transporte.

O aparelho não deve ser ligado à rede sem primeiro remover todos os materiais de embalagem e de transporte.

• Assim que o dispositivo for posicionado, aguarde cerca de 30 minutos antes de ser conectado

à rede elétrica.

Se o aparelho tiver sido inclinado mais de 30 ° durante o transporte: Aguarde pelo menos 4 horas antes de conectar o aparelho à rede elétrica. Se não seguir

estas instruções, o compressor do aparelho pode avariar.

ESTRUTURA DAS VITRINES

Ver página 2, fig. 1

*Sempre que abrir a porta, o ventilador pára de funcionar. No modelo ADN 203C BP: o soprador liga e funciona continuamente!

**O frigorífico ADN 203C BP não possui termómetro!

REGULAÇÃO DA TEMPERATURA

A temperatura no compartimento do frigorífico é controlada pelo botão de termóstato 2 (fig. 1) rodando-o para um lado ou para outro. Se o botão de controle de temperatura for virado no sentido do relógio, a temperatura no interior se reduz. A indicação da temperatura em dígitos é mostrada ao lado do botão do termóstato. Os números “0, 1, 2, 3, 4, 5” não significam temperaturas específicas

A temperatura é regulada na escala de cinco algarismos.

0 = Compressor está desligado. AVISO! Corrente eléctrica não está desligada. 1 = temperatura mais elevada (menor arrefecimento) 5 = temperatura mais baixa (maior arrefecimento)

A temperatura no compartimento do frigorífico pode variar dependendo da temperatura ambiente, da quantidade de produtos alimentares, da temperatura dos produtos alimentares e da frequência com que a porta do aparelho é aberta e fechada.

SE A DIVISÃO ESTIVER FRESCA, O APARELHO ARREFECE MENOS. POR CONSEGUINTE, A TEMPERATURA NO APARELHO PODE SUBIR. Utilize a roda do termóstato para regular para uma temperatura mais baixa.

Interruptor do Ventiladora

Prateleira

Botão de Controle de Temperatura

Luz (LED)

Botão de iluminação (ligar / desligar)

Recipiente de recepção

Ventoinha *

Dispositivo Publicitário (ADN 221C BP, ADN 203C BP)

Termómetro**

Page 70

DESCONGELAR, LIMPEZA E CUIDADOS A TER

O COMPARTIMENTO DO FRIGORÍFICO DESCONGELA AUTOMATICAMENTE. As gotas de gelo que se formam na parede do fundo do compartimento de refrigeração descongelam durante o tempo em que o compressor não está a trabalhar e a água de descongelação escorre pelo canal de escoamento da água de descongelação para o tabuleiro, onde evapora. LIMPE REGULARMENTE O APARELHO.

Lembre-se que de limpar a parte de trás do corpo do aparelho, tem que desligar a ficha do aparelho na tomada.

• Proteja as superfícies interiores do aparelho bem como as peças de plástico de gorduras,

ácidos e molhos. No caso de derrame acidental – limpe imediatamente com água quente com sabão ou detergente de lavar a loiça. Utilize um pano para secar as superfícies interiores e exteriores.

• Limpe regularmente as juntas herméticas das portas. Seque com um pano.

• LIMPE REGULARMENTE O ESPAÇO DO CANAL DE ÁGUA DE

DESCONGELAÇÃO COM UM PRODUTO DE LIMPEZA ESPECIAL PARA ESSE EFEITO (ver Fig.).

• Pelo menos uma vez por ano limpe o pó da parte de trás do corpo do

aparelho e do compressor. Poderá utilizar uma escova macia, um pano electrostático ou aspirador para limpar.

• NÃO utilize detergentes contendo partículas abrasivas, ácido, álcool ou

benzeno para limpar as superfícies interiores e exteriores do aparelho. NÃO utilize para limpar panos ou esponjas com superfícies ásperas que se destinam a esfregar.

• ATENÇÃO! Exteriores das portas - vidro – estes deverão ser limpos somente com produtos

específicos para o mesmo.

• SE VAI DEIXAR O APARELHO DESLIGADO POR UM GRANDE PERÍODO DE TEMPO, DEIXE AS

PORTAS ABERTAS.

MUDAR A DIRECÇÃO DE ABERTURA DAS PORTAS

Recomendamos que a mudança da direcção de abertura das portas seja feita por duas pessoas. Vai precisar de duas chaves N.º 8 e N.º 10 e de uma chave de parafusos Philips.

Quando mudar a direcção de abertura das portas, NÃO PODE deitar o frigorífico na horizontal. Execute as ações abaixo pela ordem apresentada na figura 4, consulte a página 4. AVISO! Desligue o aparelho no interruptor e a ficha da tomada.

PROBLEMAS DE FUNCIONAMENTO E SUAS SOLUÇÕES

• O aparelho estiver ligado na tomada à alimentação da rede mas não funciona.

Verifique se a instalação eléctrica em sua casa está a funcionar correctamente. Verifique se a ficha está inserida correctamente na tomada.

• O ruído ficar mais alto. Verifique se o aparelho está estável num lugar plano. Para nivelá-lo

regule os pés da frente. Verifique se o aparelho está encostado a mobiliário e se alguma parte do sistema de refrigeração na parte de trás do corpo do aparelho está a tocar na parede. Afaste o aparelho do mobiliário ou das paredes. Verifique se a causa do ruído crescente se deve a garrafas, latas ou pratos no aparelho que podem estar em contacto entre si.

• Aparecer água na parte debaixo do compartimento do frigorífico. Verifique se o

espaço do canal de água de descongelação não está bloqueado. Limpe o espaço do canal de água de descongelação com um produto de limpeza para esse efeito.

Page 71

• Aparecer água debaixo do aparelho. O tabuleiro de recolha de água de descongelação

escorregou para fora do compressor. Coloque o tabuleiro em cima do compressor.

• Quando a porta do aparelho é aberta, a junta vedante de borracha é puxada para

fora. A junta está suja com alimentos pegajosos (gordura, geleia). Limpe a junta vedante e a respectiva ranhura com água quente contendo sabão ou detergente de lavar a loiça e depois passe um pano para secar. Monte a junta vedante de borracha no lugar.

• Temperatura elevada no aparelho, as pausas de funcionamento do aparelho são

curtas. Veja se a porta do aparelho está a fechar bem, se não esteve aberta durante mais tempo do que o necessário ao tirar ou a colocar alimentos ou se foi colocada uma grande quantidade de comida quente no aparelho.

• A parte de cima do aparelho tem condensação em cima. A humidade relativa do ar

ambiente é superior a 65%. Ventile a divisão onde se encontra o aparelho e, se possível, retire a causa da humidade.

INFORMAÇÃO PARA PROTECÇÃO DO AMBIENTE

Este símbolo indica que quando o aparelho já não for preciso, não pode ser eliminado juntamente com outro lixo municipal diverso. Deve ser recolhido e eliminado separadamente, isto é, em contentores especialmente marcados com este símbolo em áreas de recolha de lixo de grandes dimensões, utilizando o serviço de recolha de

monstros. Para obter informações completas sobre onde deixar o aparelho velho com segurança, contacte as autoridades governamentais locais, a loja onde comprou o aparelho ou os representantes do fabricante.Se decidiu deitar fora o aparelho, torne impossível a sua utilização para evitar quaisquer possíveis acidentes. Desligue a ficha na tomada e depois corte o cabo. Rasgue e tire a junta vedante. Parta o fecho da porta, se tiver um.

AVISO! Não desmonte o aparelho. Passe-o para as empresas de reciclagem.

ASSISTÊNCIA PRESTADA AO ABRIGO DA GARANTIA

SE O APARELHO NÃO ESTIVER A FUNCIONAR BEM, VEJA SE CONSEGUE SER VOCÊ A RESOLVER O PROBLEMA DO MAU FUNCIONAMENTO. Se não conseguir resolver o problema sozinho, contacte o representante de assistência do frigorífico mais perto de si por telefone ou por escrito. Quando entrar em contacto, indique o modelo e o número do frigorífico. Encontrará estes dados no rótulo do produto, que está colado na parede esquerda do compartimento do frigorífico.

Page 72

Folha de informações do produto REGULAMENTO DELEGADO COMISSÃO (UE) 2019/2018

Nome do fornecedor ou marca registrada: BEKO

Identificador do modelo:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Tipo de aparelho de refrigeração com função de venda direta: Refrigeradores de bebidas

Código de família do gabinete

VC4

Parâmetros específicos do produto:

Volume bruto, L

480

385

Condições ambientais para as quais o aparelho é adequado:

Temperatura mais quente (°C)

+32

Umidade relativa (%)

Parâmetros gerais do produto:

Energia anual consumo (kWh / a)

897.00

1028

EEI Índice de eficiência energética

49.5

64.5

Classe de eficiência energética

D D E

Recomendado temperatura (s) para armazenamento otimizado de alimentos

Parámetros da fonte de luz

Tipo de fuente de luz

Tecnologia de iluminação usada: LED

Classe de eficiência energética

D D D

Dimensões (A x L x P), cm

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Dados eléctricos

Veja na etiqueta del produto

Page 73

LISEZ ATTENTIVEMENT LES INSTRUCTIONS FOURNIES PAR LE MODE D’EMPLOI. Respectez scrupuleusement ces instructions afin d’éviter tout risque de blessure, d’endommagement de l’appareil. Le fabricant n’assume aucune responsabilité pour des dommages causés par une utilisation

non conforme aux instructions.

Nous vous conseillons de conserver ce Mode d’emploi durant toute la durée d’utilisation de l’appareil. Si vous vendez l’appareil, faites parvenir le Mode d’emploi au nouveau

propriétaire.

Informations generales:

Le réfrigérateur c’est un réfrigérateur vitré commercial destiné au refroidissement,

exposition et conservation des boissons. Ces appareils sont destinés à des fins commerciales !

Le fabricant garantit un bon fonctionnement du refrigerateur lorsque la temperature

ambiante est comprise entre 16 et 32 degres celsius que l’humidite de l’air environnant ne

depasse pas les 65 %.

PRECAUTIONS AVANT L’EMPLOI

– MISE EN GARDE: Ne couvrez pas les grilles de ventilation situées sur la partie

supérieure et les côtés de l’appareil.

– MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans

l'enceinte de l'appareil ou dans la structure d'encastrement.

– MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur du

compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

– MISE EN GARDE : Lors du positionnement de l'appareil, s'assurer que le

cordon d'alimentation n'est pas coincé ni endommagé.

– MISE EN GARDE : Ne pas placer de socles mobiles de prises multiples ni de

blocs d'alimentation portables à l'arrière de l'appareil.

– MISE EN GARDE : La mise au rebut de l’appareil doit se faire dans le respect

de la réglementation nationale.

– Ne pas stocker dans cet appareil des substances explosives telles que des

aérosols contenant des gaz propulseurs inflammables.

– Cet appareil doit être uniquement utilise pour entreposer les denrées

alimentaires

Page 74

MISE EN GARDE: N’endommagez pas le circuit de réfrigération de l’appareil. Il contient le gaz réfrigérant R600a. Si le système de

réfrigération est endommagé :

• N’utilisez pas de flamme près de l’appareil.

• Evitez les étincelles – n’allumez pas d’appareil électrique ou de lampe électrique.

• Ventilez immédiatement la pièce. Au cas d’une panne du circuit frigorifique, aérez

la pièce où se trouve l’appareil pendant quelques minutes (la pièce doit être au

moins de 4m3 pour le produit du méthylpropane m/R600).

Le C-Pentane est utilisé comme agent gonflant dans la mousse isolante et c'est un gaz inflammable.

− Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des

personnes ayant des capacités physiques, sensorielles ou mentales réduites,

ou dénuées d’expérience ou de connaissances s'ils (si elles) sont correctement

surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil.

− Cet appareil doit être branché sur une prise de terre conforme aux normes en

vigueur. Assurez–vous que la tension sur le réseau de votre habitation coïncide

avec les indications fournies sur la fi che signalétique de l’appareil. Cet appareil

répond aux normes de sécurité CE en vigueur. La prise électrique reliée à la terre par laquelle l'appareil est branché sur le secteur devrait être dans un endroit accessible.

− La fréquence et la puissance de l’installation électrique de doivent être

conforme aux paramètres généraux de l’appareil comme il est écrit dans le.

− ATTENTION ! Si l'appareil est produit le cordon d'alimentation spécial il peut

être échangé seulement par le cordon d'alimentation spécial même fournies par le fabricant.

− Assurez-vous que la prise du câble n’est pas écrasée entre l’arrière de

l’appareil et le mur, ou endommagée pour quelque autre raison. Une prise endommagée peut être à l’origine d’un incendie!

− l l ne faut pas utiliser de raccords adaptatifs, de prises multiples (répartiteurs), de

rallonges deux fils.

− Lorsque vous positionnez l’appareil, prenez garde à ne pas écraser et

endommager le câble électrique. Si vous entreposez des objets lourds tels

qu’appareils rafraîchissants ou électroménagers près du réfrigérateur, assurezvous qu’ils ne risquent pas d’écraser ou d’endommager le câble électrique.

Cela pourrait créer un court-circuit et faire prendre feu au câble.

Page 75

− Ne pas retirer le couvercle de l’éclairage LED intérieur. En cas de mauvais

fonctionnement, veuillez contacter le service clientèle pour toute assistance.

− Si l’appareil a ete debranche (pour le nettoyer, le deplacer etc.) il faudra peut-

être le brancher après 15 minutes.

− Avant de le nettoyer, débranchez l’appareil. Lorsque vous debranchez le cable,

tirez-le toujours au niveau de la fiché, ne tirez pas sur le cable lui-meme.

− Ne placez aucun appareil électrique en fonctionnement (four micro ondes,

bouilloire électrique…) sur l’appareil. Ne placez pas d’assiette remplie de liquide ou tout autre récipient contenant du liquide sur l’appareil.

− Une fois l’appareil déballé, assurez-vous qu’il est complet, que la structure et

les câbles de branchement ne sont pas endommagés

− Il est interdit d’utiliser un appareil techniquement endommagé.

Si l’appareil ne marche pas et qu’il n’est pas possible de le reparer a l’aide de ce mode d’emploi, debranchez-le, ouvrez les portes, et appelez un

service specialise seul un operateur du service apres-vente peut remedier a tous les problemes techniques ou de construction.

L’appareil doit être transporté en position verticale. Le fabricant ne pourra etre tenu responsable de tout dommage cause par le non-respectt des instructions concernant le transport.

INSTALLATION ET CONDITIONS DE FONCTIONNEMENT

Positionnement :

• Placez l’appareil dans une pièce sèche et bien aérée.

L’appareil ne doit pas être mis en fonctionnement dans une pièce non chauffée ou en extérieur. Placez toujours l’appareil loin de sources de

chaleur comme les fours, les radiateurs, et évitez toute exposition directe aux rayons du soleil. L’appareil ne doit pas être en contact de tuyau de chauffage, de gaz, ou d’évacuation d’eau, ni tout autre appareil électrique.

• Ne recouvrez pas les grilles d’aération sur le dessus de l’appareil – et assurez-vous que l’air

puisse circuler librement tout autour de celui-ci. Il doit y avoir un espace d’au moins 10 cm entre le haut de l’appareil et tout autre appareil (ou meuble) éventuellement situé au-dessus de celui-ci. Si cette précaution n’est pas respectée, l’appareil consomme plus d’énergie et son compresseur pourrait surchauffer.

• Si l’appareil est placé dans un angle, il doit y avoir un espace d’au moins 1 cm entre la paroi

de l’appareil et le mur. Les dimensions du gabarit d ‘installation - cf. Page 3, Fig. 2.

• L’appareil doit être placé sur une surface plane, et ne doit pas être en contact avec le mur. Si

nécessaire, réglez la hauteur de l’appareil en ajustant les pieds de mise de niveau : si vous les tournez dans le sens des aiguilles d’une montre l’appareil se soulève, dans le sens contraire il

se baisse. Si l’appareil est très légèrement penché vers l’arrière, les portes se refermeront toutes seules.

Page 76

Préparation de l’appareil :

• Décollez des ceintures collantes des côtés du réfrigérateur, enlevezle et tirez l’appareil de

protection. Décollez des ceintures collantes et ouvrez la porte. Enlevez un intermédiaire qui se trouve audessus de la porte. Pendant le placement, le déplacement, le soulevement

ne saisissez pas les poignées des portes, ne tirez pas par le réfrigerant à l’arrière

du réfrigérateur ainsi que ne touchez pas le groupe compresseur.

• Vous pourrez déplacer plus facilement l’appareil jusqu’à l’emplacement choisi si vous le soulevez

légèrement par l’avant, le faites basculer vers l’arrière de sorte qu’il se place sur ses roulettes.

• Du sac retirez deux pieds (1) et à l’aide des vis (2) vissez sur les endroits marqués dans la

partie arrière du réfrigérateur (voir fig. 3, page 3a).

Du bac de recueil des eaux (Fig. 1) qui se trouve au-dessous de compresseur retirez la

fiché avec le fil d’alimentation (8) (cela était destiné uniquement à la transportation). Lorsque le réfrigérateur est branché le fil ne peut pas se trouver dans le bac.

L’appareil ne doit pas être branché avant que tout l’emballage et le matériel de transport n’aient été enlevés. Jetez l’emballage de façon appropriée.

• Une fois que l’appareil a été installé dans sa position défi nitive, attendez environ 30 minutes

avant de le brancher sur le secteur.

Si l’appareil a été incliné à plus de 30° pendant le transport, laissez-le dans une position verticale pendant au moins 4 heures avant de le brancher sur le secteur. Si cette précaution n’est pas respectée, le compresseur de l’appareil pourrait

ne pas fonctionner correctement.

DESCRIPTION DE L’APPAREIL, ELEMENTS DE BASE

cf. Page 2, Fig.1

*Lors de l’ouverture de la porte le ventilateur s’arrête. Sur le modèle ADN 203C BP : le ventilateur de l’appareil est activé et fonctionne en continu !

** Le réfrigérateur ADN 203C BP n'a pas de thermomètre !

COMMENT RÉGLER LA TEMPÉRATURE

Vous pouvez régler la température du compartiment réfrigérant à l’aide du bouton de contrôle du thermostat 2 (voir fig. 1), en le tournant d’un côté ou de l’autre. Vous réduisez la température en tournant le bouton du thermostat dans le sens des aiguilles d’une montre, et vous augmentez la température en le tournant dans le sens inverse des aiguilles d’une montre.

Le nombre « 0, 1, 2, 3, 4, 5 » ne signifie pas une température spécifique Vous pouvez régler la température sur graduations.

0 = Le compresseur est éteint. Le courant électrique n’est pas enlevé ! 1 = température maximale (refroidissement minimum) 5 = température minimale (refroidissement maximum)

Interrupteur de ventilateur

Étagères

Roulette à l’échelle

Éclairage LED

Bouton on/off de l’éclairage

Bac de recueil des eaux

Ventilateur *

Panneau publicitaire (ADN 221C BP, ADN 203C BP)

Thermomètre **

Page 77

La temperature a l’interieur de l’appareil peut varier en fonction de la temperature ambiante, de la quantite d’aliments entreposes a l’interieur de l’appareil, et de la frequence d’ouverture des portes.

Si la piece ou se trouve l’appareil est fraiche, celui-ci refroidira moins. La temperature interieure de l’appareil pourrait donc augmenter. Réglez dans ce cas le thermostat sur

une température plus basse.

DÉGIVRAGE ET NETTOYAGE

Pendant le fonctionnement, il est possible que vous constatiez une accumulation de givre autour

de l’évaporateur dans la partie arrière. Cette couche de glace se dégivre lorsque le compresseur est à l’arrêt. L’eau de dégivrage est alors évacuée par un système de tuyaux et se vide dans un bac situé sous le compresseur et prévu à cet effet, dans lequel elle s’évaporera. V ous n’avez

donc pas besoin de dégivrer votre appareil, mais simplement de le nettoyer. L’armoire doit être nettoyée une fois par mois.

• Avant de procéder au nettoyage, retirez la fi che de la prise murale.

• Pour permettre à l’eau de dégivrage de s’évacuer correctement, assurez toujours que le tuyau

d’évacuation et son embouchure dans l’armoire ne sont pas bouchés. Nettoyez regulierement le drain d’ecoulement de l’eau du degivrage avec le

nettoyant prevu a cet effet (voir fig.).

• Evitez que les surfaces et les parties en plastique soient en contact avec les

sauces, la graisse ou des aliments acides. Si cela se produit accidentellement – nettoyez-les immédiatement avec de l’eau chaude savonneuse ou du produit vaisselle. Séchez soigneusement.

• Nettoyez régulièrement les joints hermétiques des portes. Essuyez

soigneusement.

• Remarque: N’utilisez aucun outil abrasif ni produit à base d’alcool, ni produit de nettoyage

surpuissant. Pour le dégivrage et le nettoyage de l’intérieur de l’armoire, n’utilisez aucun appareil électrique, tel qu’un nettoyeur à vapeur.

• Ne pas asperger d’eau l’extérieur de l’appareil et ne pas en répandre à l’intérieur.

• Après le nettoyage, essuyez toutes les surfaces à l’eau claire avant de bien les sécher. Lorsque

vous rebranchez la fi che à la prise murale, assurez-vous d’avoir les mains sèches.

• Pour éviter une surconsommation d’énergie et pour assurer une performance optimale, le

compresseur (à l’arrière de l’appareil) doit être nettoyé délicatement au moins deux fois par an avec une brosse ou un aspirateur.

• Si vous laissez l’appareil eteint pendant une longue periode, laissez les portes ouvertes

COMMENT CHANGER LE SENS D’OUVERTURE DES PORTES

Il est recommandé d’effectuer le changement de sens d’ouverture des portes avec l’aide d’une autre personne. Vous aurez besoin d’une clé de 8 et de 12, ainsi que d’un tournevis cruciforme

Philips. Pendant l’opération VOUS NE DEVEZ PAS mettre l’appareil à l’horizontale. Effectuez les actions ci-dessous dans l'ordre indiqué dans la figure 4, voir page 4.

AVERTISSEMENT ! Éteindre l’appareil et retirer la fiche de la prise d’alimentation électrique.

Page 78

PROBLÈMES DE FONCTIONNEMENT ET SOLUTIONS

• L’appareil est branché mais il ne marche pas et l’indicateur de voltage n’est pas

allumé. Vérifiez que l’installation électrique de la maison fonctionne normalement. Vérifiez que la prise est correctement branchée.

• Le bruit est devenu beaucoup plus fort. Vérifiez que l’appareil est stable, sur une surface

plane. Pour le stabiliser, réglez les pieds avant. Vérifiez que l’appareil ne touche aucun autre meuble, ou que la partie postérieure ne soit pas en contact avec le mur. Détachez l’appareil des autres meubles et du mur. Vérifiez que le bruit n’est pas dû à des bouteilles, des cannettes ou de la vaisselle qui s’entrechoquent.

• Il y a de l’eau sur le haut du compartiment réfrigérant. Vérifiez que le drain

d’écoulement n’est pas bouché. Nettoyez le drain d’écoulement de l’eau du dégivrage avec le

produit prévu à cet effet.

• Il y a de l’eau sous l’appareil. Le bac de collecte de l’eau a glissé hors du compresseur.

Replacez le bac de collecte de l’eau au-dessus du compresseur.

• Quand on ouvre la porte, le joint de porte en caoutchouc s’arrache. Le joint est

enduit de substances poisseuses (graisse, sirop...). Nettoyez le joint avec de l’eau chaude

savonneuse ou contenant du produit vaisselle puis essuyez-le soigneusement. Remettez en place le joint de porte.

• La température de l’appareil est élevée, et le compresseur fait des pauses très

brèves. Assurez-vous que la porte de l’appareil soit correctement fermée, qu’elle n’ait pas été laissée ouverte plus longtemps que nécessaire, ou qu’une grande quantité de nourriture chaude n’ait pas été entreposée dans l’appareil.

• Il y a de la condensation sur le haut de l’appareil. L’air ambiant a une humidité

supérieure à 65 %. Ventilez la pièce où est placé l’appareil, et si possible éliminez les causes d’humidité.

MISE AU REBUT

Les appareils qui portent ce symbole doivent être collectés et traités séparément de vos déchets ménagers, car ils contiennent des matériaux précieux qui peuvent être recyclés. En vous débarrassant correctement de ces appareils, vous contribuez à la prévention de

potentiels effets négatifs sur la santé humaine et l’environnement. Votre mairie ou le magasin auprès duquel vous avez acquis l’appareil peuvent vous donner des informations à ce sujet. Débranchez la fi che de la prise murale et mettez l’appareil hors service en coupant le cordon d’alimentation avant la mise au rebut.

Le réfrigérant et le produit chimique contenu dans la mousse isolante doivent être traités par un service compétent agréé. Prenez soin de ne pas endommager le circuit de refroidissement avant de remettre l’appareil aux services compétents. En cas de mauvais fonctionnement de votre appareil vous pouvez procéder à certaines verifications. Pour cela faites attention au tableau donné. Si vous ne pouvez éliminer les inconvénients, faites appel à un technicien qualifié. Afin d’assurer une meilleure aide en matière de dépannage lors de votre demande, mentionnez la référence de votre appareil. Vous la trouverez sur l’étiquette de marquage du réfrigérateur.

• Le compresseur de l’appareil pourrait ne pas fonctionner correctement.

En cas de mauvais fonctionnement de votre appareil vous pouvez procéder à certaines verifications. Pour cela faites attention au tableau donné. Si vous ne pouvez éliminer les inconvénients, faites appel à un technicien qualifié. Afin d’assurer une meilleure aide en matière de dépannage lors de votre demande, mentionnez la référence de votre appareil. Vous la trouverez sur l’étiquette de marquage du réfrigérateur.

Page 79

Fiche d'information sur le produit RÈGLEMENT DÉLÉGUÉ (UE) 2019/2018 DE LA COMMISSION

Nom du fournisseur ou marque déposée: BEKO

Identificateur de modèle:

ADN 221S BP

ADN 221/2 BP

ADN 221 BP

ADN 221 C BP

ADN 203C BP

Type d'appareil frigorifique avec une fonction de vente directe: Refroidisseurs de boissons

Code de famille d'armoires

VC4

Paramètres spécifiques au produit

Volume brut, L

480

385

Conditions ambiantes pour lesquelles l'appareil est adapté:

Température la plus chaude (°C)

+32

Humidité relative (%)

Paramètres généraux du produit:

Énergie annuelle consommation (kWh / a)

897.00

1028

EEI Indice d'efficacité énergétique

49.5

64.5

Classe d'efficacité énergétique

D D E

Conseillé température (s) pour stockage optimisé des aliments (°C)

Paramètres de la source lumineuse:

Type de source lumineuse

Technologie d'éclairage utilisée: LED

Classe d'efficacité énergétique

D D D

Dimensions (H x L x P)

202,5

x60x

68,5

202,5

x 60 x 73

202,5

x 60 x 60

Données électriques

Voir sur l'étiquette du produit

Page 80

N00-CD- BE_1

2024-12-12
