Behr Hella Service D-440, 8PE 351 224-071 Operating Instructions Manual [en, fr, it, es, de +3]

Bedienungsanleitung

Operating Instructions

Notice demploi

Bruksanvisning

Handleiding

Instrucciones para el manejo

Istruzioni per luso

Käyttöohje

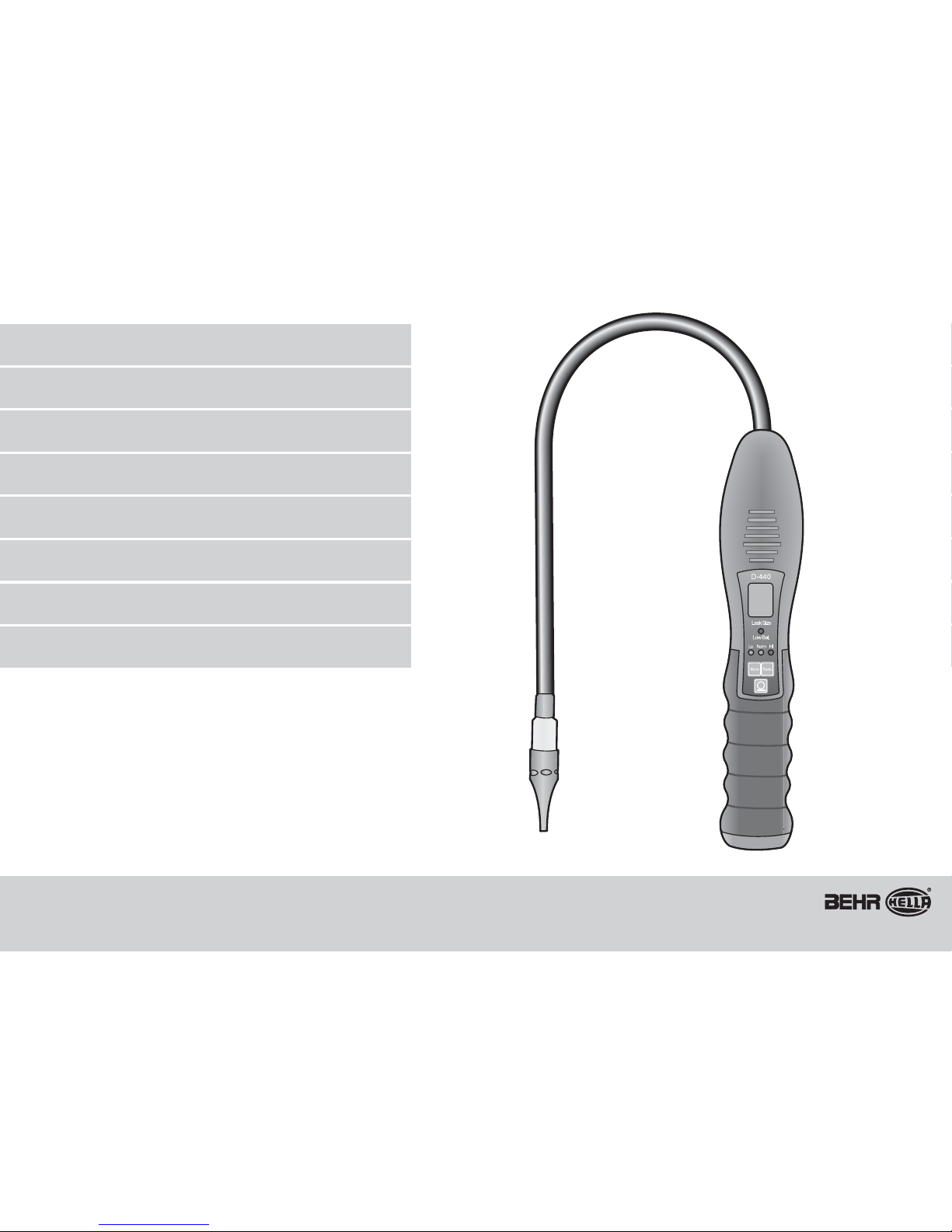

Elektronischer Lecksucher

Leak Detektor

Désignation détecteur de fuites électronique

Elektronisk läcksökare

Elektronische Lekzoeker

Detector de fugas electrónico

Cercafughe elettronico

Elektroninen vuototunnistin

S E R V I C E

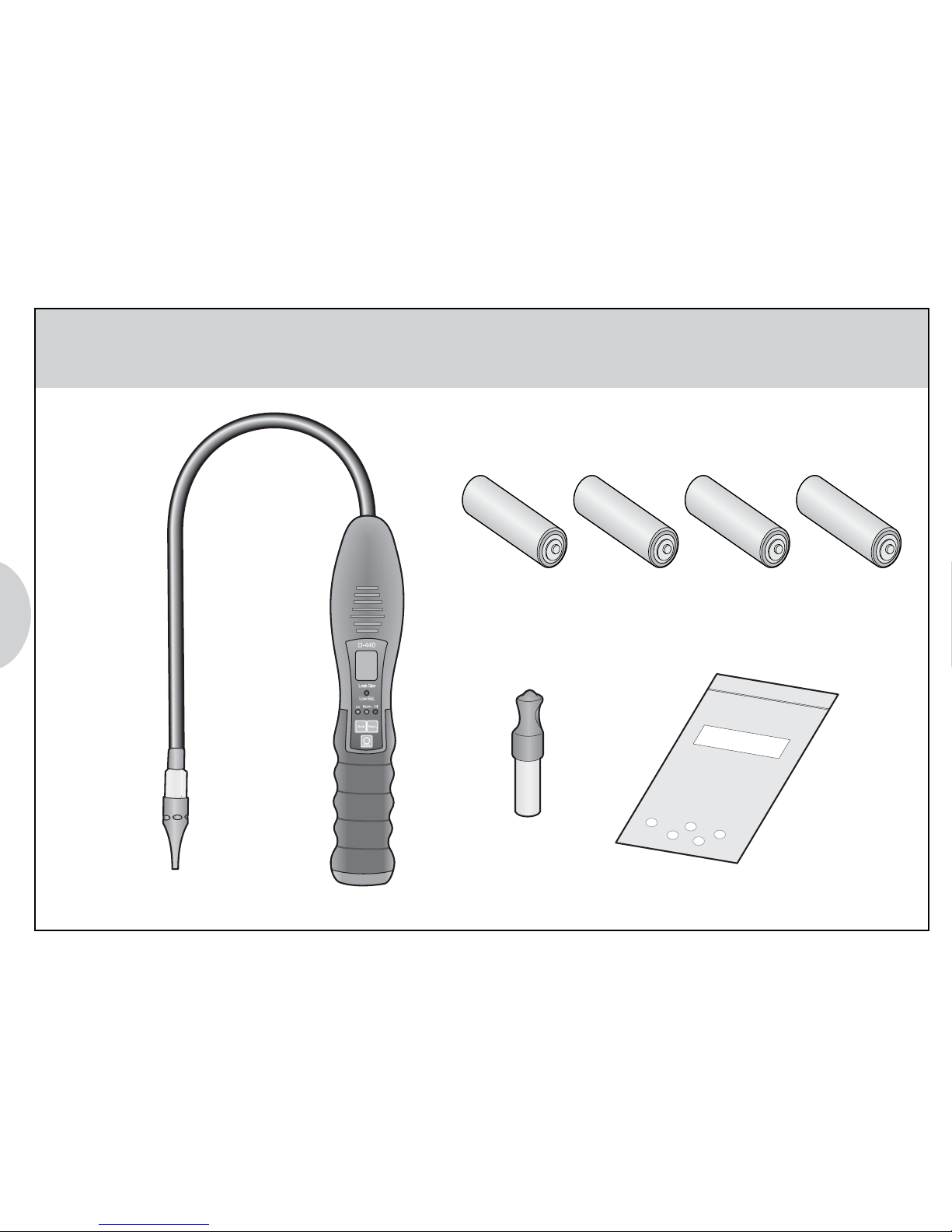

Lieferumfang
Scope of delivery
Fournitures
Leveransomfattning

Inhoud
Volumen del suministro
Kid di fornitura
Toimitussisältö

2

Lieferumfang
Scope of delivery
Fournitures
Leveransomfattning

Inhoud
Volumen del suministro
Kid di fornitura
Toimitussisältö

8PE 351 224-071

SENSOR FILTER

AC-FIL0001A

- Power +

- Power +

- Power +

- Power +

GB

DE

FI

FR

SV

NL

ES

IT

Deutsch Technische Änderungen vorbehalten Seite 4 - 8

English Subject to alteration without notice Page 9 - 13

Français Sous réserve de modifications techniques Page 14 - 18

Svenska Vi reserverar oss för tekniska ändringar Sidan 19 - 23

Nederlands Technische wijzigingen voorbehouden Bladzijde 24 - 28

Español Reservadas modificaciones técniche Página 29 - 33

Italiano Con riserva modifiche tecniche Pagina 34 - 38

Suomi Oikeus teknisiin muutoksiin pidätetään Sivu 39 - 43

3

4

Benutzerhandbuch

Einführung

Der Lecksucher 8PE 351 224-071 besitzt langlebige beheizte Sensoren, die neben allen HFCKW- (z. B. R22, R123, R124, R142b) und FCKW- (z. B.
R12,)-Kältemitteln auch die gängigeren und schwierigen FKW-Kältemittel wie z. B. R134a, R125, R32, R143a, R152a, R404A und R407A nachweisen
können, einschließlich aller SMAP (Short and Medium-term Priority Environmental Action Programme)-genehmigter Kohlenwasserstoffgemische.

Mit dem einzigartigen digitalen Leckanzeiger des D-440 müssen Sie nicht länger rätseln, wie groß die Leckage ist. Das digitale Display funktioniert
unabhängig von akustischem Alarm und der Empfindlichkeitsstufe und erlaubt die genaue Ermittlung der Leckagequelle.

Der D-440 kann entweder mit wieder aufladbaren Akkus oder mit 4 handelsüblichen AA-Alkalizellen betrieben werden. Bei Betrieb mit Akkus ist auf
den korrekten Ladezustand der Akkus zu achten.

Bedienfeld

Digitaler Leckgrößenanzeiger

Batterieanzeige

Empfindlichkeitsstufe

Stummschaltung und Empfindlichkeitsstufe

Ein-/Ausschalter

Bedienungsanleitung

1. EIN-/AUSSCHALTEN: Drücken Sie den EIN/AUS-Knopf einmal, um das
Gerät einzuschalten und noch einmal, um es auszuschalten.

2. AUFWÄRMEN: Das Gerät beginnt automatisch, den Sensor aufzuwärmen.
Während des Aufwärmens zeigt der digitale Leckgrößenanzeiger eine
blinkende "8" und es ertönt ein langsames "Piepen". Das Aufwärmen
dauert meist weniger als 20 Sekunden.

3. BEREIT: Das Gerät ist zur Lecksuche bereit, wenn die "8" aufhört,
zu blinken, und die grüne Empfindlichkeits-LED aufleuchtet. Die Frequenz
des Pieptons erhöht sich und die Sensor-LED beginnt, gleichmäßig zu
blinken.

MERKMALE

Lecksucher für Kältemittelgase (Modell D-440)
Zum Nachweis aller FCKW-, FKW- und HFCKW-Kältemittel und deren
Gemische

· Einzigartiger numerischer Leckgrößenanzeiger

· Langlebiger und stabiler Sensor

· R134a-Empfindlichkeit 1,4 g/Jahr

· R22-Empfindlichkeit 0,7 g/Jahr

· Erfüllt die neue SAE-Norm 2791

· Automatische Kalibrierung und automatischer Reset

· Optischer Leckagealarm mit LED nahe beim Sensor

· Drei einstellbare Empfindlichkeitsstufen

· Batterieanzeige

· Echte mechanische Pumpe

· Stummschaltfunktion

· Betrieb mit 4 AA-Alkalizellen

· Geprüft nach SAE J1627 + J2791

· Komfortabler Sanopren-Griff

· CE-zertifiziert

5

Leckgrößenanzeiger

Der digitale Leckgrößenanzeiger ist normalerweise aus, doch wenn ein
Leck gefunden wird, wird für alle FKW- und HFCKW-Kältemittel
unabhängig von der Empfindlichkeitseinstellung eine Zahl von 1 bis 9
angezeigt.

Die Zahl steigt oder fällt je nach der Menge des detektierten Kältemittels.
Der Maximalwert wird angezeigt, wenn die Leckagequelle gefunden
wurde. Die folgende Tabelle zeigt die ungefähre Größe des Lecks.

Angezeigter Maximalwert Leckgröße in g/Jahr

1  3 < 2,83
4  6 2,83 bis 14,17
7  9 > 14,17

Batterieanzeige

Wechseln Sie die 4 AA-Alkalizellen, wenn die rote LED auf dem Bedienfeld
aufleuchtet. Einlegen der Batterien siehe Abschnitt "Wartung".

Stummschaltfunktion

Drücken Sie den MUTE-Knopf, um das akustische Alarmsignal
abzuschalten. Drücken Sie den Knopf noch einmal, um das Signal wieder
einzuschalten. (Hinweis: Wird der MUTE-Knopf schnell hintereinander
gedrückt, dauert es einige Sekunden, bis der Ton wieder eingeschaltet
wird.)

Einstellung der Empfindlichkeit

Der Leckanzeiger befindet sich nach der Aufwärmphase automatisch
auf der Empfindlichkeitsstufe NORM und die grüne LED leuchtet.

Drücken Sie den SENS-Knopf einmal, um die Empfindlichkeitsstufe auf
HI (hohe Empfindlichkeit, die rote LED leuchtet) zu ändern, und noch
einmal für LO (niedrige Empfindlichkeit, die gelbe LED leuchtet).

Testfläschchen zur Funktionsprüfung

Der elektr. Lecksucher wird mit einem Testfläschchen zur Funktionsprüfung
geliefert, mit der Sie sicherstellen können, dass das Gerät korrekt funktioniert.
Die Prüfung wird folgendermaßen durchgeführt:

1. Ziehen Sie die Kunststoffkappe von dem Testfläschchen ab (siehe

Abbildung unten).

2. Schalten Sie den Leckanzeiger an und warten Sie, bis er sich aufgewärmt

hat.

3. Halten Sie den Sensor in die Nähe des kleinen Lochs oben am

Testfläschchen. Die Piepfrequenz sollte sich erhöhen und der digitale
Leckgrößenanzeiger sollte eine Zahl von 4 bis 6 anzeigen, die anzeigt,
dass der Sensor und die Elektronik korrekt funktionieren.

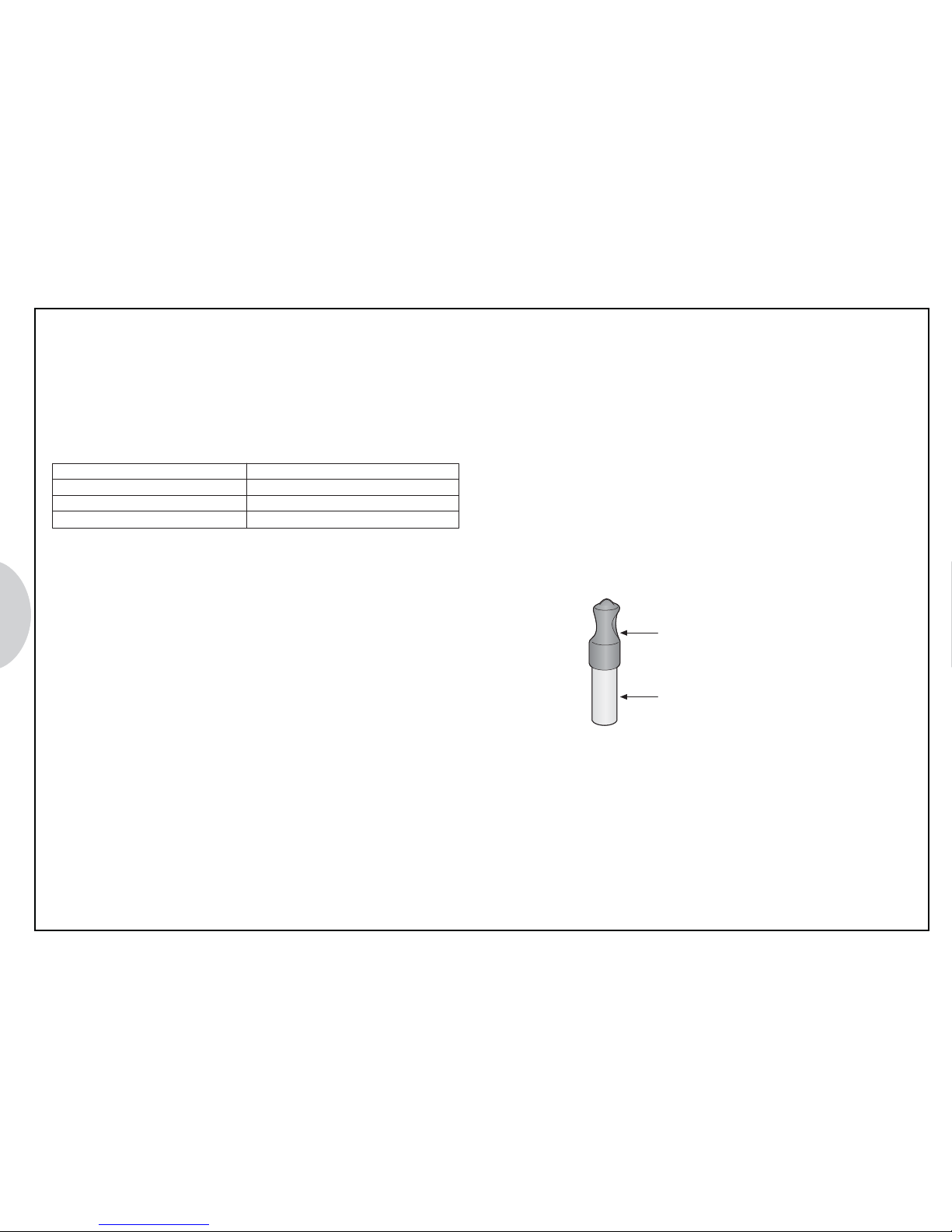

Zum Prüfen Kappe entfernen

Testfläschchen
zur Funktionsprüfung

HINWEIS: Vergessen Sie nicht, nach der Prüfung die Kunststoffkappe

wieder aufzusetzen. Ersetzen Sie das Testfläschchen, wenn
die grüne Farbe nicht mehr sichtbar ist.

6

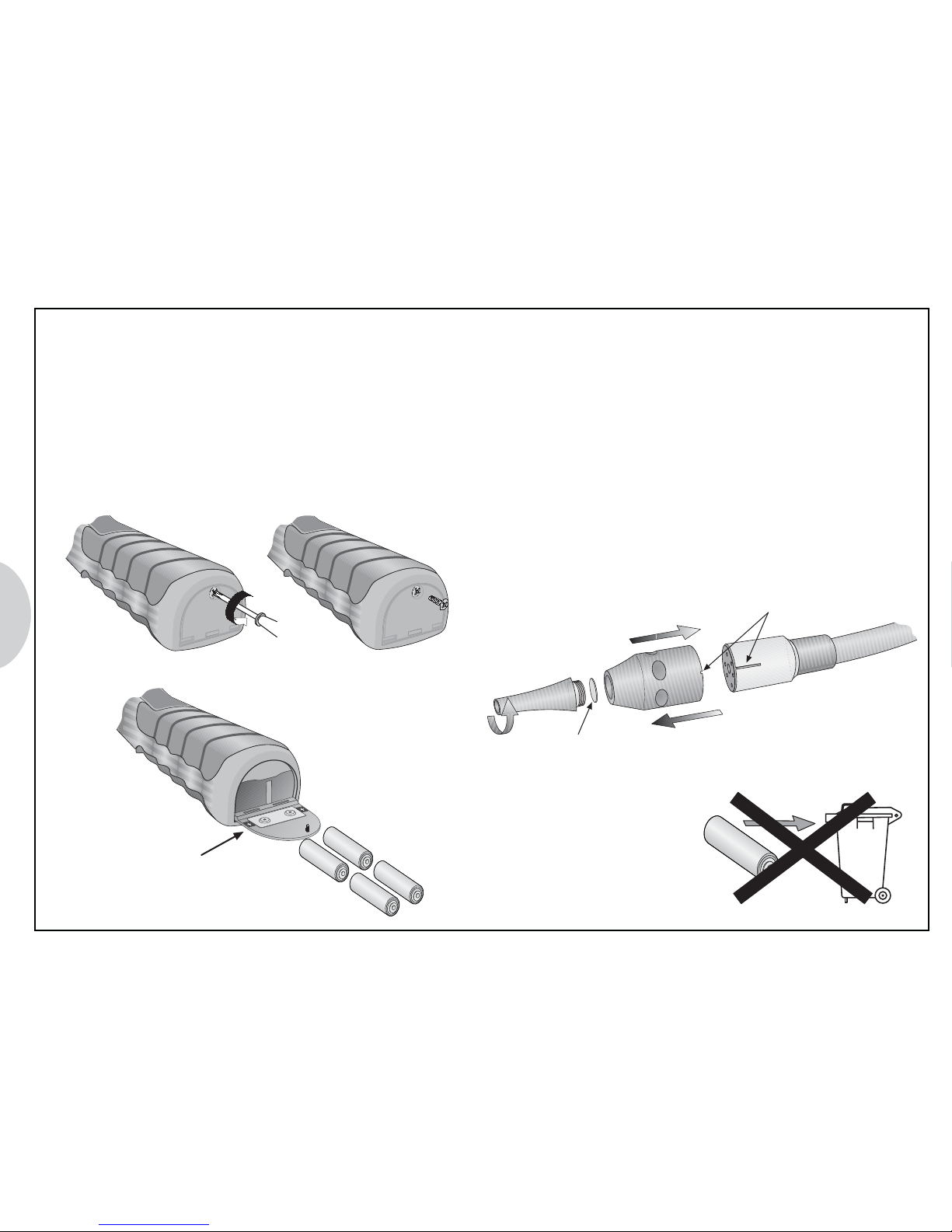

Wartung

Batterien

Batterien einsetzen: Lösen Sie die Schraube am hinteren Ende des

Geräts und ziehen Sie die Batterieklappe wie
gezeigt auf. Legen Sie immer alle vier Batterien in
der gleichen Richtung in das Fach. Beachten Sie
die Polaritätsmarkierung innen auf der
Batterieklappe zur richtigen Installation der
Batterien.

Sensor

Filter wechseln: Schrauben Sie die Sensorspitze wie gezeigt ab, um

den Filter auszutauschen. Ersetzen Sie den Filter,
sobald er sichtbar verschmutzt ist oder alle zwei bis
drei Monate, je nach Gebrauch.

Sensor austauschen: Bauen Sie den Sensor aus, indem Sie ihn aus

dem Sockel ziehen. Bauen Sie den neuen Sensor
ein, indem Sie die Kerbe im Sensordeckel mit
der erhöhten Keilnut am Sensorsockel ausrichten
(siehe Abbildung unten).

Hinweis: Drücken Sie den Sensor nicht mit Gewalt in den Sockel.

Falsche Ausrichtung kann die Sensorstifte beschädigen.

Hinweis: Batterien und elektr.

Geräte nicht über den
Hausmüll sondern
gesondert entsorgen

Polaritätsmarkierung

7

Spitze abschrauben,
um Filter zu wechseln

Gerade abziehen
(nicht verdrehen)

Gerade aufdrücken
(nicht verdrehen)

Keilnutausrichtung

Filter

- Power +

- Power +

- Power +

- Power +

- Power +

8

Produktspezifikationen

BHS-Bestellnummer 8PE 351 224-071 (Modell D-440)
Bezeichnung Elektronischer Lecksucher
Empfindlichkeit 1,42 g/Jahr, R134a

0,71 g/Jahr, R22
Sensorlebensdauer > 300 Stunden
Reaktionszeit Verzögerungsfrei
Spannungsversorgung 4 AA-Alkalizellen
Batterielebensdauer 8 Stunden durchgehend
Aufwärmzeit < 20 Sekunden
Sondenlänge 43 cm
Numerisches Display Digitale 7-Segment-Anzeige (1 bis 9)
Gewicht 680 g
Gewährleistung 2 Jahre (einschl. Sensor)

CE Zertifiziert

9

User manual

Introduction

The leak detector 8PE 351 224-071 has long-life heated sensors which can not only prove the presence of all refrigerants containing HCFCs (e.g.
R22, R123, R124, R142b) and CFCs (e.g. R12) but also the more common and difficult refrigerants containing HFCs e.g. R134a, R125, R32, R143a,
R152a, R404A and R407A, including all SMAPs (Short and Medium-term Priority Environmental Action Programmes) of approved hydrocarbon
compounds.

With the unique D-440 digital leak detector, you no longer have to wonder how serious the leak is. The digital display works independently of the
acoustic alarm and sensitivity level and allows the source of the leak to be located exactly.

The D-400 can either be operated with rechargeable batteries or with 4 standard AA alkali batteries. When rechargeable batteries are used, care
must be taken that they are charged properly.

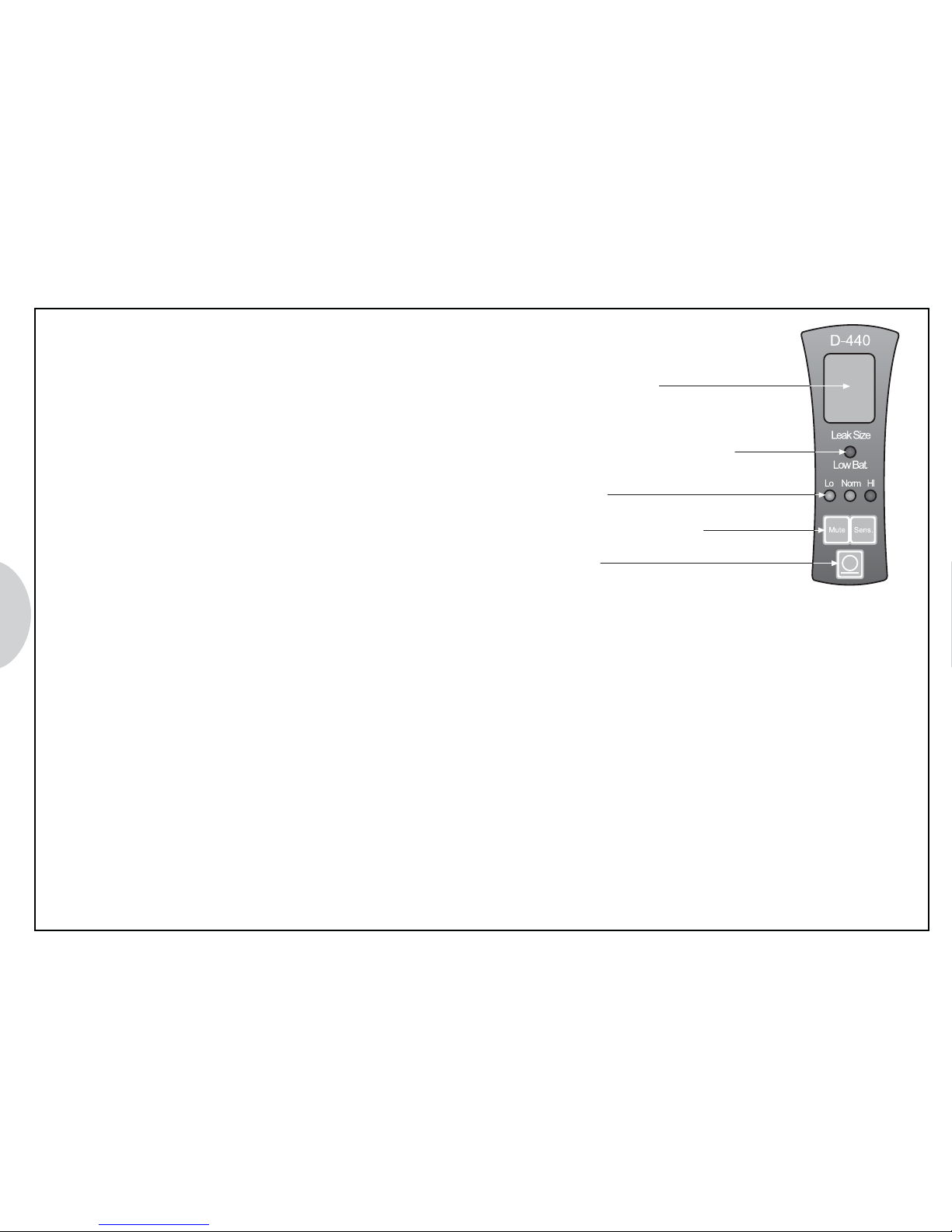

Operating panel

Digital leak size display

Battery charge indicator

Sensitivity level

Mute and sensitivity level keys

On/off key

Operating instructions

1. SWITCH ON/OFF: Press the ON/OFF key once to switch the device on
and once again to switch it back off.

2. WARM UP: The device automatically beings to warm the sensor up.
During warm-up, an "8" flashes on the display and a slow "beep"
sounds. Warm-up usually takes less than 20 seconds.

3. READY: The device is ready for leak detection when the "8" stops
flashing and the green sensitivity LED lights up. The beeping frequency
is increased and the sensor LED starts to flash evenly.

FEATURES

Leak detector for refrigerant gases (model D-440)
To prove the presence of all refrigerants containing CFCs, HFCs and
HCFCs and their compounds

· Unique numerical leak size display

· Durable and stable sensor

· R134a sensitivity 1.4 g/year

· R22 sensitivity 0.7 g/year

· Meets the new SAE standard 2791

· Automatic calibration and automatic reset

· Optical leak alarm with LED near to the sensor

· Three sensibility level settings

· Battery charge indicator

· Real mechanical pump

· Mute switch function

· Operated with 4 x AA alkali batteries

· Tested according to SAE J1627 + J2791

· Comfortable Sanoprene grip

· CE certified

10

Leak size display

The digital leak size display is normally off, but if a leak is detected, a
number between 1 and 9 is displayed independently of the sensitivity
setting for all refrigerants containing HFCs and HCFCs.

The number increases or falls depending on the quantity of refrigerant
detected. The maximum value is displayed when the source of the leak
has been found. The following table shows the approximate size of the
leak.

Maximum value displayed Size of leak in g/year

1 - 3 < 2.83
4 - 6 2.83 to 14.17
7 - 9 > 14.17

Battery charge indicator

Change the 4 AA alkali batteries when the red LED lights up on the
operating panel. See the "Maintenance "section on how to insert the
batteries.

Mute switch function

Press the MUTE key to switch the acoustic alarm signal off. Press the
key again to switch the signal on again. (Note: If the MUTE key is pressed
quickly in succession, it takes a few seconds for the sound to be switched
on again.)

Setting sensitivity

Following the warm-up phase, the leak detector is automatically set to
the NORM (normal) sensitivity level and the green LED is on.

Press the SENS key once to change the sensitivity level to HI (high
sensitivity, the red LED lights up), and again for LO (low sensitivity, the
yellow LED lights up).

Test bottle for functional test

The electrical leak detector comes with a test bottle that you can use to
make sure the device is working properly. The test is carried out as follows:

1. Pull the plastic cap off the test bottle (see the illustration below).

2. Switch the leak detector on and wait until it has warmed up.

3. Hold the sensor near the small hole at the top of the test bottle. The

beeping frequency should increase and the digital leak size display
should show a number from 4 to 6, which indicates that the sensor and
the electronics are working properly.

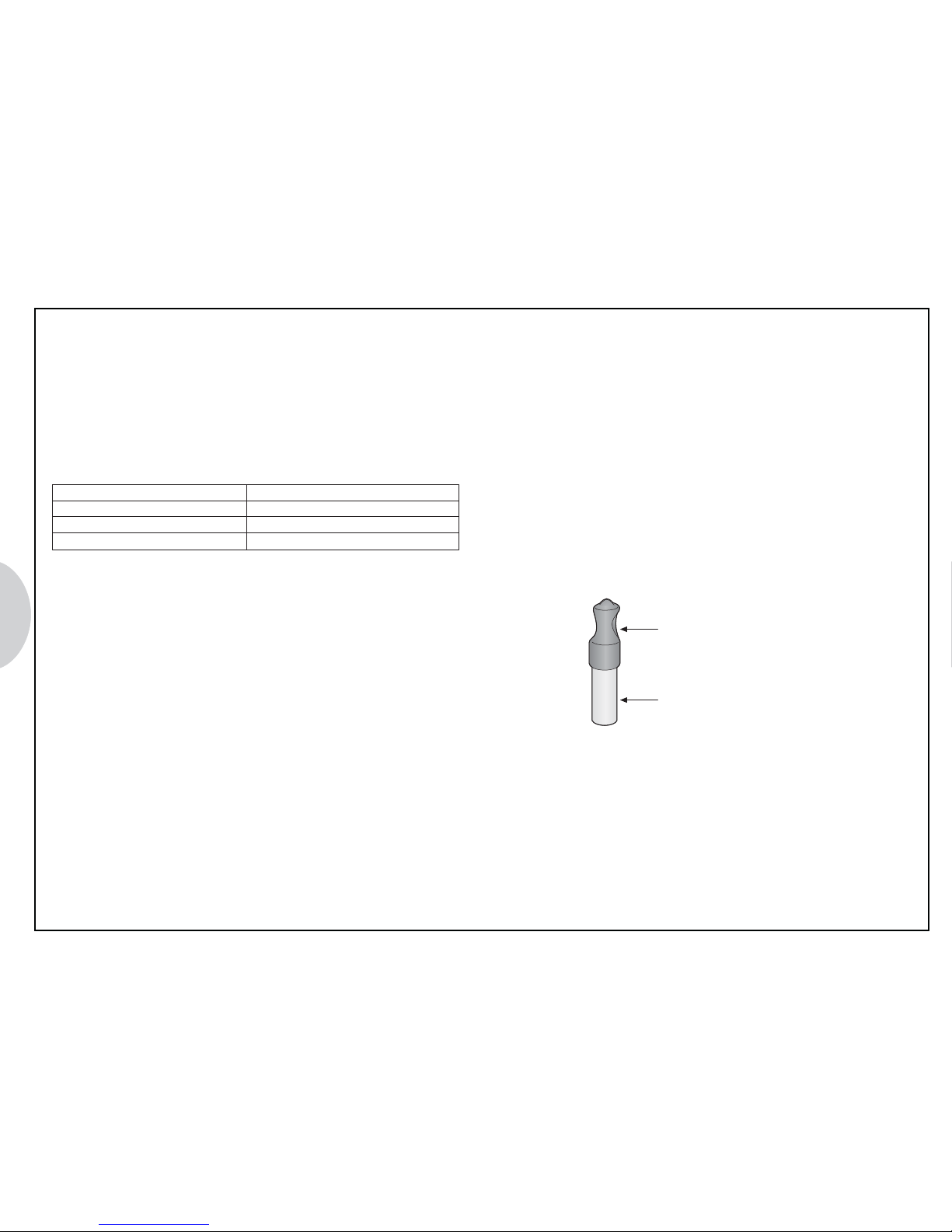

Remove the cap for the test

Test bottle for functional test

NOTE: Don't forget to replace the plastic cap after the test. Replace the

test bottle when the green colour can no longer be seen.

11

Maintenance

Batteries

Inserting the batteries: Loosen the screw on the rear of the device and

open the battery compartment flap as shown.
Always insert all four batteries into the
compartment facing the same way. Note the
polarity markings on the inside of the battery
flap for correct battery installation.

Polarity marking

Sensor

Changing the filter: Screw the sensor tip off as shown to replace the filter.

Replace the filter as soon as soiling is visible or every
two to three months depending on use.

Replacing the sensor: Remove the sensor by pulling it out of the base.

Insert the new sensor by aligning the notch in the
sensor cover with the raised wedge groove on the
sensor base (see illustration below).

Note: Never use force to push the sensor into the base. Incorrect alignment

can damage the sensor pins.

Note: Do not dispose of batteries

and electrical devices with
household waste, heed
local regulations.

Push on straight
(do not twist)

Pull off straight
(do not twist)

Screw the tip off
to change the filter

Wedge groove alignment

12

Filter

- Power +

- Power +

- Power +

- Power +

- Power +

13

Product specifications

BHS order number 8PE 351 224-071 (model D-440)
Description Electronic leak detector
Sensitivity 1.42 g/year, R134a

0.71 g/year, R22
Sensor lifetime > 300 hours
Response time Without delay
Voltage supply 4 x AA alkali batteries
Battery life 8 hours continual use
Warm-up time < 20 seconds
Length of probe 43 cm
Numerical display Digital 7-segment display (1 to 9)
Weight 680 g
Warranty 2 years (incl. sensor)

CE certified

14

Notice demploi

Introduction

Le détecteur de fuites 8PE 351 224-071 a des capteurs chauffés très résistants qui peuvent aussi mettre en évidence les réfrigérants haloalcanes
plus courants et plus difficiles comme par exemple R134a, R125, R32, R143a, R152a, R404A et R407A, y compris tous les mélanges dhydrocarbures
autorisés par le SMAP (Short and Medium-term Priority Environmental Action Programme), à côté de tous les réfrigérants HCFC (R22, R123, R124,
R142b par exemple) et CFC (R12 par exemple).

Avec lafficheur de fuites numérique unique en son genre du D-440, vous nêtes plus obligés de vous casser la tête à deviner la taille de la fuite.
Lécran daffichage numérique fonctionne indépendamment du signal acoustique et du niveau de sensibilité et il permet de déterminer avec précision
la source de la fuite.

Le D-440 peut être utilisé soit avec des piles rechargeables soit avec 4 piles alcalines AA du commerce. Lors de lutilisation avec des piles rechargeables,
veillez à ce que celles-ci soient bien suffisamment chargées.

Tableau de commandes

Affichage numérique de la taille de la fuite

Affichage du niveau des piles

Niveau de sensibilité

Passage au mode silencieux et niveau de sensibilité

Bouton marche/ arrêt

Mode demploi

1. MARCHE/ ARRET: appuyez une fois sur le bouton MARCHE/ARRET
pour allumer lappareil et une nouvelle fois pour léteindre.

2. CHAUFFAGE: lappareil commence automatiquement le chauffage des
capteurs. Pendant la phase de chauffage, un « 8 » clignote sur laffichage
numérique de la taille des fuites et un long signal sonore retentit. La
phase de chauffage dure en général moins de 20 sec. .

3. PRET: lappareil est prêt pour la détection des fuites quand le 8 arrête
de clignoter et que le LED vert de sensibilité est allumé. La fréquence
du signal sonore augmente et le LED des capteurs commence à clignoter
régulièrement.

CARACTERISTIQUES

Détecteur de fuites pour gaz frigorigènes (modèle D-440)
Pour la mise en évidence de tous les réfrigérants CFC, haloalcanes et
HCFC ainsi que leurs mélanges

· affichage numérique de la taille de la fuite unique en son genre

· capteurs stables et longue durée

· sensibilité R134a 1,4 g/an

· sensibilité R22 0,7 g/an

· rempli les nouvelles normes SAE 2791

· calibrage et reset automatiques

· signalisation optique de fuite avec une LED à proximité du capteur

· trois niveaux de sensibilité réglables

· affichage du niveau des piles

· véritable pompe mécanique

· fonction de passage au mode silencieux

· utilisation avec 4 piles alcalines AA

· certifié conforme SAE J1627 + J2791

· poignée Sanoprène confortable

· certifié CE

15

Affichage de la taille des fuites

Laffichage numérique de la taille des fuites est normalement éteint mais
quand une fuite est détectée un chiffre de 1 à 9 saffiche pour tous les
réfrigérants haloalcanes et HCFC, indépendamment du réglage de
sensibilité.
Le chiffre augmente ou diminue selon la quantité de réfrigérant détectée.
La valeur maximale est affichée quand la source de la fuite a été trouvée.
Le tableau suivant montre la taille approximative de la fuite.

Valeur maximale affichée Taille de la fuite en g/ an

1 . 3 < 2,83
4 . 6 de 2,83 à 14,17
7 . 9 > 14,17

Affichage du niveau des piles

Changez les 4 piles alcalines AA quand le LED rouge sallume sur le
tableau de commandes. Insérez les piles dans lappareil comme indiqué
au point « entretien ».

Fonctionnement au mode silencieux

Appuyez sur le bouton MUTE pour éteindre le signal acoustique. Appuyez
à nouveau dessus pour rallumer le signal. (remarque: si on appuie
rapidement plusieurs fois de suite sur le bouton MUTE, le son ne se
rallume quau bout de quelques secondes)
Réglage de la sensibilité

Le détecteur de fuites se règle automatiquement
au niveau de sensibilité

NORM après la phase de chauffage et le LED vert est allumé. Appuyez
une fois sur le bouton SENS pour passer au niveau de sensibilité HI
(très sensible, le LED rouge sallume) et encore une fois pour passer au
niveau LO (peu sensible, le LED jaune est allumé).

Flacon de test pour la vérification du fonctionnement

Le détecteur de fuites électronique est livré avec un flacon de test avec
lequel vous pouvez vous assurer que lappareil fonctionne correctement.
Le test seffectue comme suit:

1. retirez le bouchon en plastique du flacon de test (voir illustration ci-

dessous).

2. allumez laffichage de fuites et attendez quil ait chauffé.

3. maintenez le capteur à proximité du petit orifice en haut du flacon de

test. Le fréquence du signal sonore doit alors augmenter et laffichage
numérique de la taille de la fuite doit afficher un chiffre entre 4 et 6 ce
qui indique que le capteur et lélectronique fonctionnent correctement.

Retirer le bouchon pour effectuer une
vérification

Flacon de test pour la vérification du bon
fonctionnement de lappareil

REMARQUE: noubliez de remettre le bouchon sur le flacon après le test.

Remplacez le flacon de test quand la couleur verte nest
plus visible.

16

Entretien

Piles

Insérer les piles: dévissez la vis située en bas de lappareil et retirez le

couvercle des piles comme indiqué sur lillustration.
Insérez toujours les quatre piles dans le même sens
dans le compartiment. Veillez à respecter le marquage
des pôles gravé à lintérieur du couvercle pour installer
les piles correctement.

Marquage des pôles

Capteur

Changer le filtre: dévissez la pointe du capteur comme indiqué sur

lillustration pour échanger le filtre. Remplacez le filtre
dès quil est visiblement encrassé ou tous les deux à
trois mois, selon la fréquence dutilisation.

Changer le capteur: démontez le capteur en le tirant de son socle. Montez

le nouveau capteur en orientant lentaille de la base
du capteur en face de lentaille du socle du capteur.
(voir illustration ci-dessous).

Remarque: nenfoncez pas le capteur dans le socle avec violence. La

pointe du capteur peut être endommagée si elle est enfoncée
dans le mauvais sens.

Remarque: ne pas jeter les

piles et les appareils
électriques dans les
ordures ménagères
mais séparément

17

Dévisser la pointe pour
changer le filtre

Tirer tout droit
(ne pas tourner)

Enfoncer tout droit
(ne pas tourner)

Direction de lentaille

Filtre

- Power +

- Power +

- Power +

- Power +

- Power +

18

Spécifications du produit

Numéro de commande BHS 8PE 351 224-071 (modèle D-440)
Désignation détecteur de fuites électronique
Sensibilité 1,42 g/ an, R134a

0,71 g/ an, R22
Durée de vie du capteur > 300 heures
Temps de réaction sans délai
Alimentation 4 piles alcalines AA
Durée de vie des piles 8 heures daffilée
Temps de chauffage < 20 secondes
Longueur de la sonde 43 cm
Ecran numérique affichage digital à 7 segments (de 1 à 9)
Poids 680 g
Garantie 2 ans (capteur compris)

Certifié CE

19

Användarmanual

Inledning

Läcksökare 8PE 351 224-071 har långlivade, uppvärmda sensorer, som kan känna av dels alla HFCKW- (t.ex. R22, R123, R124, R142b) och FCKW­(t.ex. R12,)-kylmedel, dels vanliga och svåra FKW-kylmedel såsom t.ex. R134a, R125, R32, R143a, R152a, R404A och R407A, inkl. alla SMAPgodkända
kolväteblandningar (Short and Medium-term Priority Environmental Action Programme).

Med den unika, digitala läcksökaren D-440 behöver Du inte längre gissa hur stort ett läckage är. Den digitala displayen fungerar oberoende av akustiskt
larm och känslighetsnivå, och gör att läckagekällan kan bestämmas exakt.

D-440 kan användas antingen med återuppladdningsbara ackumulatorer eller med 4 vanliga AA alkaliska batterier. Vid användning med ackumulatorer
måste man kontrollera att de är korrekt laddade.

Användarenhet

Digital läckagedisplay

Batteriindikering

Känslighetsnivå

Tystfunktion och känslighetsnivå

På-/av-knapp

Bruksanvisning

1. INKOPPLING/AVSTÄNGNING: tryck en gång på PÅ/AV-knappen för att
sätta igång läcksökaren, och en gång till, för att stänga av.

2. UPPVÄRMNING: läcksökaren börjar värma upp sensorn automatiskt.
Under uppvärmningen visar displayen en blinkande "8" och ett långsamt
"pipljud" hörs. I regel tar uppvärmningen inte mer än 20 sekunder.

3. KLAR: läcksökaren är klar att använda när "8:an" slutar att blinka, och
den gröna känslighetslampan (LED) lyser. Nu ökar frekvensen på
pipljudet och sensorlampan börjar blinka i jämn takt.

EGENSKAPER

Läcksökare för kylmedelsgaser (modell D-440)
För indikering av alla FCKW-, FKW- och HFCKW-kylmedel och
blandningar därav

· Unik, numerisk läckagedisplay

· Stabil sensor med lång livslängd

· R134a-känslighet 1,4 g/år

· R22- känslighet 0,7 g/år

· Uppfyller den nya SAE-standarden 2791

· Automatisk kalibrering och automatisk återställning

· Optiskt läckagelarm med LED invid sensorn

· Tre inställbara känslighetsnivåer

· Batteriindikering

· Verklig mekanisk pump

· Tystfunktion

· Drift med 4 AA alkaliska batterier

· Kontrollerad enligt SAE J1627 + J2791

· Bekvämt Sanopren-handtag

· CE-certifierad

20

Läckagedisplay

Den digitala läckagedisplayen är normalt frånslagen, men när en läcka
upptäcks, visas ett tal från 1 till 9 för alla FKW- och HFCKW-kylmedel,
oberoende av inställd känslighet.

Siffran ökar eller minskar, allt efter mängden av upptäckt kylmedel.
Max.värdet visas när läckagekällan har hittats. Följande tabell visar
läckans ungefärliga omfattning.

Visat max.värde Läckageomfattning i g/år

1 - 3 < 2,83
4 - 6 2,83 till 14,17
7 - 9 > 14,17

Batteriindikering

Byt ut de 4 AA alkaliska batterierna när den röda LED på manöverpanelen
lyser. Se avsnitt Underhåll för instruktioner.

Tystfunktion

Tryck på knappen MUTE för att stänga av den akustiska larmsignalen.
Tryck på knappen en gång till, för att få tillbaka signalen. (OBS: Om Du
trycker flera gånger i snabb följd på MUTE-knappen, dröjer det några
sekunder tills att signalen kopplas in igen.)

Inställning av känsligheten

Efter uppvärmningsfasen befinner sig läcksökaren automatiskt på
känslighetsnivån NORM och den gröna LED lyser.

Tryck på knappen SENS en gång, för att ändra känslighetsnivån till
HI (hög känslighet, den röda LED lyser), och en gång till för LO (låg
känslighet, den gula LED lyser).

Testflaska för funktionskontroll

Läcksökaren levereras med en liten testflaska för funktionskontroll. Med
dess hjälp kan Du kontrollera att läcksökaren fungerar korrekt.
Gör så här:

1. Dra av plasthättan från testflaskan (se bild nedan).

2. Sätt igång läcksökaren och vänta tills den har blivit varm.

3. Håll sensorn i närheten av det lilla hålet upptill på testflaskan. Nu skall

piptonsfrekvensen öka, och displayen skall visa ett tal från 4 till 6, vilket
anger att sensorn och elektroniken fungerar korrekt.

Vid test: avlägsna hättan

Testflaska för funktionskontroll

OBS: glöm inte att sätta tillbaka hättan på flaskan igen efter kontrollen.
Byt ut testflaskan när den gröna färgen inte längre syns.

21

Skötsel

Batterier

Sätt i batterierna: Lossa skruven i bakänden av läcksökaren och öppna

batteriluckan enligt bilden. Lägg alltid i alla fyra
batterierna i samma riktning i luckan. Kontrollera
polaritetsmärkningen på insidan av batteriluckan, så
att batterierna hamnar rätt.

Polaritetsmärkning

Sensor

Byt filter: Skruva av sensorspetsen enligt bilden, för att byta ut filtret. Byt

ut filtret när Du ser att det är smutsigt, eller varannan till var
tredje månad, beroende på hur mycket läcksökaren används.

Byt sensor: Demontera sensorn genom att dra ut den ur sockeln. Sätt i

den nya sensorn genom att rikta in hacket i sensorkåpan med
det upphöjda kilspåret på sensorsockeln (se bilden).

OBS: tryck inte in sensorn med våld i sockeln. Felaktig passning kan

skada sensorstiften.

OBS: batterier och elektriska

apparater skall inte kastas
i de vanliga hushållssoporna,
utan lämnas till
återvinningscentral.

22

Filter

- Power +

- Power +

- Power +

- Power +

- Power +

Tryck på rakt
(vrid inte)

Skruva av spetsen
för att byta filter

Inriktning kilspår

Dra av rakt
(vrid inte)

23

Produktspecifikationer

BHS-beställningsnummer 8PE 351 224-071 (modell D-440)
Beteckning Elektronisk läcksökare
Känslighet 1,42 g/år, R134a

0,71 g/år, R22
Sensorlivslängd > 300 timmar
Reaktionstid Ingen fördröjning
Spänningsförsörjning 4 AA alkaliska batterier
Batterilivslängd 8 timmar i sträck
Uppvärmningstid < 20 sekunder
Sondlängd 43 cm
Numerisk display Digital 7-segmentindikering (1 till 9)
Vikt 680 g
Garanti 2 år (inkl. sensor)

CE-certifierad

24

Gebruikershandboek

Inleiding

De lekzoeker 8PE 351 224-071 heeft duurzame verwarmde sensoren, die naast alle HCFK- (bijv. R22, R123, R124, R142b) en CFK- (bijv. R12)
koelvloeistoffen ook de meer gangbare en moeilijke CFK-koelvloeistoffen zoals bijv. R134a, R125, R32, R143a, R152a, R404A en R407A kunnen
aantonen, met inbegrip van alle SMAP (Short and Medium-term Priority Environmental Action Programme)-goedgekeurde koolwaterstofmengsels.

Met de unieke digitale lekindicator van de D-440 hoeft u niet langer te gissen, hoe groot het lek is. Het digitale display fungeert onafhankelijk van
het akoestische alarm en het gevoeligheidsniveau en maakt het mogelijk om de lekkagebron exact vast te stellen.

De D-440 kan ofwel met heroplaadbare accu´s of met 4 gangbare AA-alkalicellen worden gebruikt. Bij het gebruik met accu´s dient er op de correcte
oplaadtoestand van de accu´s te worden gelet.

Bedieningsveld

digitale lekgrootte-indicator

batterij-indicator

gevoeligheidsniveau

mute-schakeling en gevoeligheidsniveau

aan-/uitschakelaar

Bedieningshandleiding

1. AAN-/UITSCHAKELEN: Druk één keer op de AAN/UIT-knop om het
apparaat in te schakelen en nogmaals om het uit te schakelen.

2. VERWARMEN: Het apparaat begint automatisch de sensor op te warmen.
Tijdens het opwarmen geeft de digitale lekgrootte-indicator een
knipperende 8 aan en er weerklinkt een langzame pieptoon. Het
opwarmen duurt meestal minder dan 20 seconden.

3. GEREED: Het apparaat is gereed voor het opsporen van lekkages,
wanneer de 8 ophoudt te knipperen en de groene gevoeligheids-LED
gaat branden. De frequentie van de pieptoon neemt toe en de sensor­LED begint gelijkmatig te knipperen.

KENMERKEN

Lekzoeker voor koelvloeistofgassen (model D-440)
Voor het aantonen van alle CFK-, fluorkoolwaterstof- en HCFK­koelvloeistoffen en de mengsels ervan

· unieke numerieke lekgrootte-indicator

· duurzame en stabiele sensor

· R134a-gevoeligheid 1,4 g/jaar

· R22-gevoeligheid 0,7 g/jaar

· voldoet aan de nieuwe SAE-norm 2791

· automatische calibratie en automatische reset

· optisch lekkagealarm met LED vlakbij de sensor

· drie instelbare gevoeligheidsniveau´s

· batterij-indicator

· echte mechanische pomp

· mute-schakelfunctie

· gebruik met 4 AA-alkalicellen

· gekeurd volgens SAE J1627 + J2791

· comfortabele sanopren-greep

· CE-certificaat

25

Lekgrootte-indicator

De digitale lekgrootte-indicator is normaalgesproken uit, maar wanneer
er een lek wordt gevonden, wordt voor alle CFK- en HCFK-koelvloeistoffen
onafhankelijk van de gevoeligheidsinstelling een getal van 1 tot 9
weergegeven.

Het getal stijgt of daalt afhankelijk van de hoeveelheid gedetecteerde
koelvloeistof. De maximum waarde wordt weergegeven wanneer de
lekkagebron werd gevonden. De volgende tabel geeft de ongevere
grootte van het lek weer.

Weergegeven maximumwaarde Lekgrootte in g/jaar

1 - 3 < 2,83
4 - 6 2,83 tot 14,17
7 - 9 > 14,17

Batterij-indicator

Vervang de 4 AA-alkalicellen, wanneer de rode LED op het bedieningsveld
gaat branden. Voor het aanbrengen van de batterijen, zie de paragraaf
onderhoud.

Mute-schakelfunctie

Druk op de MUTE-knop om het akoestische alarmsignaal uit te schakelen.
Druk nogmaals op de knop om het signaal weer in te schakelen.
(Opmerking: Wanneer de MUTE-knop snel achter elkaar wordt ingedrukt,
duurt het enkele seconden voordat het geluid weer wordt ingeschakeld.)

Instelling van de gevoeligheid

De lekindicator bevindt zich na de opwarmfase automatisch op het
gevoeligheidsniveau NORM en de groene LED brandt.

Druk één keer op de SENS-knop om het gevoeligheidsniveau op HI
(hoge gevoeligheid, de rode LED brandt) te veranderen en nogmaals
voor LO (laag gevoeligheidsniveau, de gele LED brandt).

Testflesjes voor de functiecontrole

De elektr. Lekzoeker wordt met een testflesje voor de functiecontrole
geleverd, waarmee u ervoor kunt zorgen dat het apparaat correct
functioneert. De controle wordt als volgt uitgevoerd:

1. Trek de kunststofdop van het testflesje af (zie afbeelding hieronder).

2. Schakel de lekindicator in en wacht totdat hij verwarmd is.

3. Houd de sensor in de buurt van het kleine gat boven aan het testflesje.

De piepfrequentie dient te stijgen en de digitale lekgrootte-indicator
dient een getal van 4 tot 6 aan te geven, dat erop duidt dat de sensor
en de elektronica correct functioneren.

voor het controleren

het dopje verwijderen

testflesje voor de functiecontrole

OPMERKING: Vergeet niet om na de controle de kunststofdop er weer op

te zetten. Vervang het testflesje, wanneer de groene kleur
niet meer zichtbaar is.

26

Onderhoud

Batterijen

Batterijen aanbrengen: Draai de schroef aan het achterste gedeelte

van het apparaat los en trek de batterijklep op
de aangegeven manier los. Leg altijd alle vier
batterijen in dezelfde richting in het vak. Let op
de poolaansluitingsmarkering binnen op de
batterijklep voor de juiste installatie van de
batterijen.

Poolaansluitingsmarkering

Sensor

Filter vervangen: Schroef de sensorpunt er op de aangegeven manier af

om het filter te vervangen. Vervang het filter zodra het
zichtbaar verontreinigd is of om de twee tot drie
maanden, afhankelijk van het gebruik.

Sensor vervangen: Demonteer de sensor totdat u deze uit de sokkel trekt.

Monteer de nieuwe sensor, doordat u de inkeping in
het sensordeksel met de verhoogde spiegleuf aan de
sensorsokkel uitlijnt (zie afbeelding hieronder).

Opmerking: Druk de sensor niet met geweld in de sokkel. Foutieve uitlijning

kan de sensorpennen beschadigen.

Opmerking: Batterijen en

elektr. apparatuur
niet via het huisvuil,
maar apart opruimen.

er recht opdrukken

(niet draaien)

filter

27

- Power +

- Power +

- Power +

- Power +

- Power +

punt er afschroeven
om filter te vervangen

er recht aftrekken

(niet draaien)

spiegleufuitlijning

28

Productspecificaties

BHS-bestelnummer 8PE 351 224-071 (model D-440)
Benaming elektronische lekzoeker
Gevoeligheid 1,42 g/jaar, R134a

0,71 g/jaar, R22
Sensorlevensduur > 300 uur
Reactietijd vertragingsvrij
Spanningsvoorziening 4 AA-alkalicellen
Levensduur batterijen 8 uur ononderbroken
Opwarmtijd < 20 seconden
Sondelengte 43 cm
Numeriek display digitaal 7-segment-display (1 tot 9)
Gewicht 680 g
Vrijwaring 2 jaar (incl. sensor)

CE-gecertificeerd

29

Manual del usuario

Introducción

El detector de fugas 8PE 351 224-071 posee sensores calentados duraderos que, además de todos los refrigerantes HFCKW (p.ej. R22, R123, R124,
R142b) y FCKW (p.ej. R12,), pueden detectar también los refrigerantes FKW más corrientes y los más difíciles, por ejemplo R134a, R125, R32, R143a,
R152a, R404A y R407A, incluso todas las mezclas de hidrocarburo SMAP (programa de acciones ambientales prioritarias a corto y medio plazo)
autorizadas.

Con el indicador digital de fugas del D-440 no tendrá que especular sobre la dimensión de la fuga. La pantalla digital funciona independientemente
de la alarma acústica y del nivel de sensibilidad, y permite averiguar de forma exacta la fuente de la fuga. El D-440 puede operar con pilas recargables
o con cuatro pilas alcalinas AA habituales. Si opera con pilas recargables deberá tener en cuenta su estado de carga.

Consola de mando

Indicador digital del tamaño de la fuga

Indicador de batería

Nivel de sensibilidad

Silenciado y nivel de sensibilidad

Interruptor de encendido/apagado

Instrucciones para el manejo

1. ENCENDER/APAGAR: pulse una vez el botón ENCENDER/APAGAR
para encender el aparato y vuelva a pulsar para apagarlo.

2. CALENTAR: el aparato comienza automáticamente a calentar el sensor.
Durante el calentamiento el indicador digital del tamaño de la fuga
muestra
un 8" Intermitente y emite un pip lento. El calentamiento suele durar
menos de 20 segundos.

3. LISTO: el aparato está listo para buscar la fuga cuando el "8" deja de
parpadear y se ilumina el LED verde de sensibilidad. La frecuencia de
la señal
aumenta y el sensor LED comienza a parpadear uniformemente.

CARACTERÍSTICAS

Detector de fugas para gases de refrigerantes (modelo D-440)
Para determinar todos los refrigerantes FCKW, FKW y HFCKW y sus
mezclas

· Indicador numérico único del tamaño de la fuga

· Sensor duradero y estable

· Sensibilidad a R134a 1,4 g/año

· Sensibilidad a R22 0,7 g/año

· Acorde con la nueva norma SAE 2791

· Calibrado y reseteo automáticos

· Alarma óptica de fuga con LED junto al sensor

· Tres niveles regulables de sensibilidad

· Indicador de batería

· Bomba mecánica auténtica

· Función de silenciado

· Funcionamiento con cuatro pilas alcalinas AA

· Aprobado por SAE J1627 + J2791

· Cómodo mando de sanopreno

· Homologado por la CE

30

Indicador del tamaño de la fuga

El indicador digital del tamaño de la fuga se encuentra normalmente
apagado, pero si encuentra una fuga mostrará una cifra del 1 al 9 para
todos los refrigerantes
FKW y HFCKW independientemente del ajuste de la sensibilidad.

La cifra aumenta o desciende en función de la cantidad de refrigerante
detectado. El valor máximo se mostrará cuando se encuentre la fuente
de la fuga. La tabla que sigue a continuación muestra el tamaño
aproximado de la fuga.

Valor máximo indicado Tamaño de la fuga en g/año

1-3 < 2,83
4-6 2,83 a 14,17
7-9 14,17

Indicador de batería

Sustituya las cuatro pilas alcalinas AA cuando se ilumine el LED rojo
en la consola de mando. Para colocar las pilas véase el apartado
Mantenimiento.

Función de silenciado

Pulse el botón SILENCIO para desconectar la señal acústica de alarma.
Pulse el botón una vez más para volver a conectar la señal. (Nota: Si
pulsa
el botón de SILENCIO varias veces rápidamente, durará algunos segundos
hasta que la señal vuelva a encenderse.)

Ajuste de la sensibilidad

El indicador de fugas se sitúa automáticamente tras la fase de
calentamiento en el nivel de sensibilidad NORM y se ilumina el LED
verde.
Pulse el botón SENS una vez para cambiar el nivel de sensibilidad a HI
(alta sensibilidad, se ilumina el LED rojo) y vuelva a pulsarlo para LO
(baja sensibilidad, se ilumina el LED amarillo).

Botellas para la comprobación del funcionamiento

El detector de fugas electrónico se suministra con unas botellitas
para comprobar el funcionamiento, con las que puede
garantizar que el aparato funciona correctamente.
La prueba se realiza como sigue:

1. Retire el tapón de plástico de la botella (véase ilustración inferior).

2. Conecte el indicador de fugas y espere hasta que se haya calentado.

3. Mantenga el sensor cerca del pequeño orificio de la parte superior de
la botella. La frecuencia de sonido deberá aumentar y el indicador digital
del tamaño de fuga mostrará una cifra de 4 a 6 que indica que el sensor
y el sistema electrónico funcionan correctamente.

Para la comprobación, retire el tapón de

la botella.

Botellita para la comprobación del
funcionamiento

AVISO: No olvide volver a colocar el tapón de plástico tras la comprobación.
Sustituya la botella cuando ya no se aprecie el color verde.

31

Mantenimiento

Pilas

Colocar las pilas:

Afloje el tornillo en la parte inferior trasera del aparato y abra la tapa de
las pilas tal como se muestra. Introduzca siempre las cuatro pilas en
el compartimento en la misma dirección. Tenga en cuenta la marca de
polaridad en el interior de la tapa para instalar correctamente las pilas.

Marca de polaridad

Sensor

Cambiar el filtro: para cambiar el filtro desatornille la punta del sensor

tal como se muestra. Sustituya el filtro en cuanto aprecie
suciedad o cada dos o tres meses en función del uso.

Cambiar el sensor: desmonte el sensor tirando del soporte.

Monte el nuevo sensor alineando la muesca del tapón
del sensor y la ranura de la clavija del soporte del
sensor. (véase ilustración inferior)

Aviso: No ejerza violencia al presionar el sensor en el soporte.

Una alineación errónea podría dañar las clavijas del sensor.

Aviso: No deposite baterías y

dispositivos eléctricos
en la basura doméstica,
sino por separado.

32

- Power +

- Power +

- Power +

- Power +

- Power +

Presionar de forma
recta (no girar)

Alineación de la
ranura para la clavija

Desatornillar la punta
para cambiar el filtro,

Filtro

retirar de forma
recta (no girar)

33

Especificaciones del producto

Número de pedido BHS 8PE 351 224-071 (Modelo D-440)
Denominación Detector de fugas electrónico
Sensibilidad 1,42 g/año, R134a

0,71 g/año, R22
Vida duradera del sensor > 300 horas
Tiempo de reacción Sin retardo
Tensión de alimentación 4 pilas alcalinas AA
Vida de la batería 8 horas ininterrumpidas
Tiempo de calentamiento < 20 segundos
Longitud de la sonda 43 cm.
Pantalla digital numérica Indicación de 7 segmentos (1 a 9)
Peso 680 g
Garantía 2 años (incuyendo el sensor)

Homologado por la CE

34

Manuale dell'utente

Introduzione

Il cercafughe 8PE 351 224-071 è dotato di sensori riscaldati di tipo longlife che, oltre a tutti i refrigeranti HCFC (p.es. R22, R123, R124, R142b) e CFC
(p.es. R12), sono in grado di rilevare anche i più comuni e più difficili refrigeranti HCF come p.es. R134a, R125, R32, R143a, R152a, R404A e R407A,
incluse tutti le miscele di idrocarburi approvate dal programma SMAP (Short and Medium-term Priority Environmental Action Programme).

Grazie al singolare sistema di visualizzazione del cercafughe D-440, non è più necessario arrovellarsi per capire quanto è grande la perdita. Il display
digitale, che funziona indipendentemente dall'allarme acustico e dal livello di sensibilità, permette di individuare con precisione la causa della perdita.

Il cercafughe D-440 può funzionare sia con batterie ricaricabili che con 4 comuni pile alcaline AA. Quando il cercafughe funziona con batterie
ricaricabili, accertarsi che la batteria sia correttamente caricata.

Pannello dei comandi

Display digitale della perdita

Visualizzazione della carica della batteria

Livello di sensibilità

Funzione Mute e livello di sensibilità

Interruttore on/off

Istruzioni per l'uso

1. ACCENSIONE/SPEGNIMENTO: premere una volta l'interruttore on/off
per accendere il cercafughe e premerlo una seconda volta per spegnerlo.

2. RISCALDAMENTO: il cercafughe inizia subito a riscaldare il sensore.
Durante la fase di riscaldamento, il display digitale visualizza la cifra
"8" lampeggiante ed emette un lento "bip". Di norma, la fase di
riscaldamento dura meno di 20 secondi.

3. READY: il cercafughe è pronto per la ricerca della perdita non appena
la cifra "8" smette di lampeggiare e il LED verde della sensibilità si
accende. La frequenza del segnale acustico aumenta e il LED del
sensore inizia a lampeggiare in modo regolare.

CARATTERISTICHE

Cercafughe per gas di refrigeranti (modello D-440)
Per il rilevamento di tutti i refrigeranti CFC, HCF e HCFC e delle loro
miscele

· Singolare sistema di visualizzazione numerico della perdita

· Stabile sensore di tipo longlife

· Sensibilità R134a: 1,4 g/anno

· Sensibilità R22: 0,7 g/anno

· Risponde alla nuova norma SAE 2791

· Calibratura e reset automatici

· Allarme ottico di perdita tramite LED vicino al sensore

· Tre livelli di sensibilità impostabili

· Visualizzazione della carica della batteria

· Vera pompa meccanica

· Funzione Mute

· Funziona con 4 pile alcaline di tipo AA

· Omologato secondo SAE J1627 + J2791

· Pratica impugnatura in Sanopren

· Certificato CE

35

Display della perdita

Di default il display della perdita è spento, ma quando viene rilevata una
perdita viene visualizzata una cifra da 1 a 9 per tutti i refrigeranti HCF
e HCFC, indipendentemente dalla sensibilità impostata.

La cifra aumenta o diminuisce a seconda della quantità di refrigerante
rilevato. Il valore massimo viene visualizzato in prossimità dell'origine
della perdita. La seguente tabella illustra l'entità approssimativa della
perdita.

Valore massimo visualizzato Perdita in g/anno

1  3 < 2,83
4  6 da 2,83 a 14,17
7  9 > 14,17

Visualizzazione della carica della batteria

Quando il LED rosso sul pannello dei comandi si accende, significa che
è necessario sostituire le 4 pile alcaline AA. Inserire le pile come
specificato al punto "Manutenzione"

Funzione Mute

Premere il tasto MUTE per disattivare il segnale acustico. Premere
nuovamente lo stesso tasto per riattivare la riproduzione del segnale
(attenzione: se il tasto MUTE viene premuto in rapida successione, sono
necessari alcuni secondi per riattivare il segnale acustico).

Regolazione della sensibilità

Dopo la fase di riscaldamento, il cercafughe si trova automaticamente
nel livello di sensibilità NORM e il LED verde si accende.

Premere una volta il tasto SENS per passare al livello di sensibilità HI
(alta sensibilità, LED rosso acceso) e premerlo una seconda volta per
passare al livello LO (bassa sensibilità, LED giallo acceso).

Provetta per controllo funzionale

Nella dotazione del cercafughe elettronico è presente una provetta funzionale
con la quale è possibile controllare se il cercafughe funziona correttamente.
Come effettuare il controllo:

1. Sfilare il cappuccio dalla provetta (vedere figura in basso).

2. Accendere il cercafughe e attendere che si sia riscaldato.

3. Puntare il sensore nelle vicinanze del piccolo foro in alto sulla provetta.
Se la frequenza del segnale acustico aumenta e il display della perdita
visualizza una cifra compresa tra 4 e 6, significa che il sensore e il
circuito elettronico funzionano correttamente.

Per il controllo sfilare il cappuccio

Provetta per controllo funzionale

AVVERTENZA: dopo il controllo, applicare nuovamente il cappuccio sulla

provetta. Sostituire la provetta quando il colore verde non
è più visibile.

36

Manutenzione

Pile

Inserimento delle pile: svitare la vite dall'estremità posteriore del

cercafughe e aprire il vano come illustrato nella
figura. Inserire le quattro pile sempre nella stessa
direzione all'interno del vano. Per la corretta
installazione della pile, controllare i simboli di
polarità stampati sul coperchio del vano.

Simboli della polarità

Sensore

Sostituzione del filtro: per sostituire il filtro, svitare la punta del sensore

come illustrato. Sostituire il filtro non appena è
visibilmente intasato o a intervalli di 2/3 mesi, a
seconda dell'uso del cercafughe.

Sostituzione del sensore: smontare il sensore tirandolo dallo zoccolo.

Inserire il nuovo sensore, allineando la tacca
presente nel coperchio del sensore con la
scanalatura in rilievo presente nello zoccolo del
sensore (vedere figura in basso).

Avvertenza: evitare di esercitare forza durante l'inserimento del sensore

nello zoccolo. Un allineamento sbagliato può danneggiare le
spine del sensore.

Avvertenza: non gettare batterie

e apparecchi elettrici
insieme ai rifiuti domestici
ma separatamente

Svitare la punta
per sostituire il filtro

Spingere dritto
(non ruotare)

Allineamento della scanalatura

Filtro

Sfilare dritto
(non ruotare)

37

- Power +

- Power +

- Power +

- Power +

- Power +

38

Specifiche tecniche

Codice d'ordine BHS 8PE 351 224-071 (modello D-440)
Denominazione Cercafughe elettronico
Sensibilità 1,42 g/anno, R134a

0,71 g/anno, R22
Durata del sensore > 300 ore
Tempo di reazione Immediato
Tensione di alimentazione 4 pile alcaline AA
Autonomia delle pile 8 ore (funzionamento continuo)
Tempo di riscaldamento < 20 secondi
Lunghezza della sonda 43 cm
Display digitale numerico Display a 7 segmenti (da 1 a 9)
Peso 680 g
Garanzia 2 anni (sensore incluso)

Certificato CE

39

Käyttäjän käsikirja

Johdanto

Vuototunnistin 8PE 351 224-071 pitää sisällään pitkäikäiset lämmitetyt sensorit, jotka pystyvät tunnistamaan paitsi kaikki HCFC­(esim.R22, R123, R124, R142b) ja CFC-jäähdytysaineet (esim.R12,) myös yleisemmät ja vaikeammat HFC-kylmäaineet, kunten esim.
R134a, R125, R32, R143a, R152a, R404A ja R407A sekä kaikki SMAP (Short and Medium-term Priority Environmental Action Programme)

-hyväksytyt hiilivety-yhdisteet mukaanlukien.

Ainutlaatuisen digitaalisen D-440 vuototunnistimen ansiosta ei ole enää tarpeen arvuutella vuodon suuruutta.Digitaalinen näyttö
toimii akustisesta hälytyksestä ja herkkyysasteesta riippumattomana sekä mahdollistaa vuotolähteen tarkan paikannuksen.

D-440:n voimanlähteenä voivat olla joko uudelleen ladattavat akut tai neljä normaalia AA-alkaliparistoa.
Akkukäytössä tulee huolehtia akkujen oikeanlaista latausolosuhteista.

Käyttökentät

Digitaalinen vuotolaajuuden näyttö

Paristonäyttö

Herkkyysaste

Mykistys ja herkkyysaste

Auki- ja kiinnitoiminto

Käyttöohje

1. AUKI- JA KIINNITOIMINTO: Paina AUKI- JA KIINNI-näppäintä yhden
kerran avataksesi laitteen ja vielä kerran sulkeaksesi sen.

2. LÄMMITYS: Laite alkaa lämmittää sensoria automaattisesti. Lämmityksen
aikana digitaalinen vuotolaajuuden näytössä vilkkuu "8" ja laitteesta
kuuluu hidas "Piip". Lämmityksen kesto on useimmiten alle 20 sekuntia.

3. VALMIS: Laite on valmis vuodon etsintään kun "8":n vilkkuminen loppuu
ja vihreä LED-herkkyysvalo syttyy. Piippausääneen taajuus kasvaa ja
sensorin LED-valo alkaa vilkkua samanaikisesti.

OMINAISUUDET

Kylmäainekaasujen vuototunnistin (malli D-440)
Kaikkien CFC-, HFC- ja HCFC-kylmäaineiden ja niiden seosten
todentamiseen

· Ainutlaatuinen vuotolaajuuden numeronäyttö

· Pitkäikäinen ja luja sensori

· R134a-herkkyys 1,4 g/vuosi

· R22-herkkyys 0,7 g/vuosi

· Uuden SAE-Normin 2791 mukainen

· Automaattimen kalibrointi ja automaattinen palautin

· Optinen LED-vuotohälytys sensorin lähellä

· Kolme säädettävää herkkyysastetta

· Paristonäyttö

· Aito mekaaninen pumppu

· Mykistystoiminto

· Toimii neljällä AA-alkaliparistolla

· Testattu SAE J1627 ja J2791 mukaan

· Miellyttävä sanopreenikahva

· CE-hyväksytty

40

Vuotolaajuden näyttö

Digitaalinen vuotolaajuuden näyttö on yleensä poissa päältä. Kuintenkin
kun vuoto löytyy, kaikkien HFC- ja HCFC-kylmäaineiden,
herkkyyssäädöstä riippumatta, kohdalla näyttöön ilmestyy luku 1-9.

Luku nousee tai laskee, löydetyn kylmäaineen määrän mukaan.
Maksimiarvo tulee näyttöön sitten kun vuotolähde on löytynyt.
Seuraava taulukko osoittaa vuodon summittaisen koon.

Maximimäärä näytössä Vuodon suuruus g/vuosi

1 . 3 < 2,83
4 . 6 2,83 - 14,17
7 . 9 > 14,17

Paristonäyttö

Vaihda 4 kpl AA-alkaaliparistoja sitten kun punainen LED-valo ilmestyy
käyttökenttään.
Paristojen paikalleen asettaminen, ks. "huolto"-kohta.

Mykistystoiminto

Kun painat MUTE-näppäintä, akustinen hälytyssignaali menee pois
päältä.
Painamalla samaa näipäintä vielä kerran signaali tulee taas päälle.
(Vihje: Kun MUTE-näppäintä painetaan nopeasti peräkkäin, kestää
muutamia sekunteja
kunnes äänitoiminto on taas käytössä.)

Herkkyyden säätö

Vuodon näyttö on lämmitysvaihteen jälkeen automaattisesti
herkkyysasteen NORM-kohdalla
ja vihreä LED-valo palaa.
Paina kerran SENS-näppäintä vaihtaaksesi herkkyysastetta HI-tasolle
(suuri herkkyys, punainen LED-valo palaa ja vielä kerran LO-tasolle
(alhainen herkkyys, keltainen LED-valo palaa).

Testipullo toiminnan tarkistamiseksi

Elektronisen vuototunnistimen mukana toimitetaan testipullo toiminnan
tarkistamiseksi. Sen avulla on mahdollista varmistaa, että laite toimii
moitteettomasti.
Testi tehdään seuraavasti:

1. Irrota testipullon muovisuojus (ks. alla piirrosta).

2. Laita vuototunnistin päälle ja odota kunnes se lämpiää.

3. Pidä sensoria testipullon yläosassa olevan pienen aukon lähellä.
Piippaustaajuuden tulisi kohota ja digitaalisen vuotolaajuuden näyttöön
kuuluisi tulla luku neljästä kuuteen. Se taas osoittaa, että sensori ja
elektroniikka toimivat oikein.

Testiä varten irrota suojus

Testipullo toiminnan tarkistamiseksi

VIHJE: Muista laittaa testin jälkeen muovisuojus paikoilleen. Ota käyttöön

uusi testipullo silloin, kun vihreä valoa ei näy enää.

41

Huolto

Paristot

Paristojen asennus: Irrota laitteen takaosan ruuvi ja vedä paristo-osan

kansi auki kuvan osoittamalla tavalla.
Aseta aina kaikki neljä paristoa samansuuntaisesti
koteloon. Ota huomioon paristojen napaisuudet,
jotka on merkitty paristo-osan kannen sisäpuolelle,
asentaessasi paristoja oikein.

Sensori

Suodattimen vaihtaminen: Ruuvaa sensorin kärki irti suodattimen vaihtoa

varten kuvan osoittamalla tavalla.
Vaihda suodatin kun se on selvästi likaantunut
tai kahden-kolmen kuukauden välein, käytön
mukaan.

Sensorin vaihtaminen: Irrota sensori vetämällä se ulos alustalta. Asenna

uusi sensori paikalleen kohdistamalla
sensorin kannen ura sensorin alustan kiilauraan
(ks. alla piirrosta).

Vihje: Älä paina sensoria väkivalloin alustaan. Väärä kohdennus voi

vahingoittaa sensorin tappeja.

Vihje: Paristoja ja elektronisia

laitteita ei tule hävittää
kotitalousjätteiden mukana,
vaan se tulee tehdä erikseen.

42

- Power +

- Power +

- Power +

- Power +

- Power +

Ruuvaa kärki
irti suodattimen
vaihtoa varten

Suodatin

Kiilaurakohdistus

Vedä suoraan
(älä väännä)

Paina suoraan
(älä väännä)

Napojen merkintä

43

Tuote-erittelyt

BHS-tuotenumero 8PE 351 224-071 (malli D-440)
Tuote Elektroninen vuototunnistin
Herkkyys 1,42 g/vuosi, R134a

0,71 g/vuosi, R22

Sensorin käyttöikä > 300 tuntia
Reaktioaika viivevapaa
Jännite 4 x AA-alkaaliparistot
Pariston käyttöikä 8 tuntia yhtäjaksoisesti
Lämmitysaika < 20 sekuntia
Sondin pituus 43 cm
Digitaalinen numeronäyttö 7-osainen näyttö (1-9)
Paino 680 g
Takuu 2 vuotta (sensori mukaanlukien)

CE-hyväksytty

Behr Hella Service GmbH, Schwäbisch Hall, Germany 460 925-17 10.08

©

S E R V I C E
