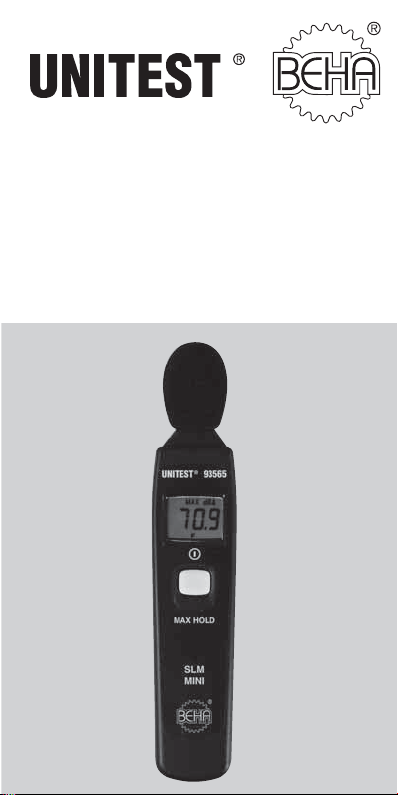

Page 1
SLM MINI
Schallpegelmessgerät 93565
• Bedienungsanleitung
• Instruction Manual
Page 2
Page 3
Inhalt ........................................................................Seite
1.0 Allgemeines/ Einleitung/ Lieferumfang ....................2
2.0 Transport und Lagerung..........................................3
3.0 Sicherheitsmaßnahmen ..........................................3
3.1 Bestimmungsgemäße Verwendung ........................4
4.0 Bedienelemente und Anschlüsse ............................4
4.1 LC-Anzeige..............................................................4
5.0 Durchführen von Messungen ..................................6
5.1 Betriebsvorbereitung ..............................................6
5.1.1 Einlegen der Batterie................................................6
5.2 Allgemeines ............................................................6
5.2.1 Durchführung und Vorgabe für die Messung ..........6
6.0 Wartung ..................................................................7
6.1 Reinigung................................................................7
6.2 Kalibrierung ............................................................7
6.3 Überprüfung des Messgerätes ................................8
6.3 Batteriewechsel ......................................................8
7.0 Technische Daten....................................................9
24 Monate Garantie ................................................10
Bedienungsanleitung
1
Page 4
Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise:
Warnung vor einer Gefahrenstelle. Bedienungsanleitung beachten.
Hinweis. Bitte unbedingt beachten.
Kennzeichnung elektrischer und elektronischer Geräte (WEEE
Richtlinie 2002/96/EG).
Konformitäts-Zeichen, bestätigt die Einhaltung der gültigen EMVRichtlinie (89/336/EWG.). Die Niederspannungsrichtlinie
(73/23/EWG) trifft nicht zu, da die Geräte nicht zur Verwendung
unter Spannung geeignet sind.
Die Bedienungsanleitung enthält Informationen und Hinweise,
die zu einer sicheren Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. Wird die Anleitung nicht beachtet oder sollten Sie es
versäumen, die Warnungen und Hinweise zu beachten, können
ernste Verletzungen des Anwenders bzw. Beschädigungen des
Gerätes eintreten.
1.0 Allgemeines/ Einleitung/ Lieferumfang
Das UNITEST Schallpegelmessgerät 93565 ist ein universell einsetzbares Prüfgerät. Das Gerät ist für den Installationselektriker und dem Servicetechniker in Industrie und Handwerk, sowie dem Hobbyelektroniker
eine wertvolle Hilfe bei der Lärmbestimmung.
Das Schallpegelmessgerät zeichnet sich durch folgende Eigenschaften
aus:
• Schallpegelmessgerät nach Frequenzbewertungsfilter A mit direkter
digitaler Anzeige in Dezibel (dB)
• Messung des Schalldruckpegel
• Zeitbewertung FAST
• Anzeige des maximalen Schalldruckpegels (MAX)
• kleine handliche Bauform
Im Lieferumfang sind enthalten
1. UNITEST Schallpegelmessgerät
2. 2 St. Batterie 1,5 V, IEC R03
3. Abgleichschraubendreher
4. Windschutz
5. Bedienungsanleitung
2
Page 5
2.0 Transport und Lagerung
Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie ausgeschlossen.
Um Beschädigungen zu vermeiden, sollten die Batterien entnommen
werden, wenn das Messgerät über einen längeren Zeitraum nicht benutzt wird. Sollte es dennoch zu einer Verunreinigung des Gerätes durch
ausgelaufene Batteriezellen gekommen sein, muss das Gerät zur Reinigung und Überprüfung ins Werk eingesandt werden.
Die Lagerung des Gerätes muss in trockenen, geschlossenen Räumen
erfolgen. Sollte das Gerät bei extremen Temperaturen T ransportiert worden sein, benötigt es vor dem Einschalten eine Akklimatisierung von
mindestens zwei Stunden.
3.0 Sicherheitsmaßnahmen
Bei sämtlichen Arbeiten müssen die jeweils gültigen Unfallverhütungsvorschriften der gewerblichen Berufsgenossenschaften für
elektrische Anlagen und Betriebsmittel beachtet werden.
Messungen in gefährlicher Nähe elektrischer Anlagen sind nur
nach Anweisung einer verantwortlichen Elektrofachkraft und
nicht alleine durchzuführen.
Versuchen Sie nie eine Batteriezelle zu zerlegen! Das Elektrolyt in
der Batterie ist höchst alkalisch. Verätzungsgefahr! Wenn es zu
Kontakt mit Haut oder Kleidung kommt, müssen diese Stellen sofort mit Wasser abgespült werden. Sollte Elektrolyt ins Auge geraten sein, muss es sofort mit reinem Wasser ausgespült und ein
Arzt konsultiert werden.
Versuchen Sie nie die beiden Pole einer Batteriezelle zum Beispiel
mit einem Draht zu verbinden. Der dabei entstehende sehr hohe
Kurzschlussstrom verursacht große Hitzeentwicklungen. Brandund Explosionsgefahr!
Werfen Sie die Batteriezellen nie ins Feuer, da es dadurch zu einer
Explosion kommen kann.
Setzen Sie Batterien und Akkus nie Feuchtigkeit aus.
3
Page 6
Achten Sie bitte beim Einsetzen oder Wechseln unbedingt auf
richtige Polarität. Falsch gepolte Batterien können das Gerät zerstören. Außerdem können Sie explodieren oder einen Brand entfachen.
Es dürfen nur die in den Technischen Daten spezifizierten Batterien verwendet werden!
Vermeiden Sie eine Erwärmung der Geräte durch direkte Sonneneinstrahlung. Nur so kann eine einwandfreie Funktion und eine
lange Lebensdauer gewährleistet werden.
3.1 Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke
eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheitshinweise, die Technischen Daten mit den
Umgebungsbedingungen und die Verwendung in trockener Umgebung zu beachten.
Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht
mehr gewährleistet.

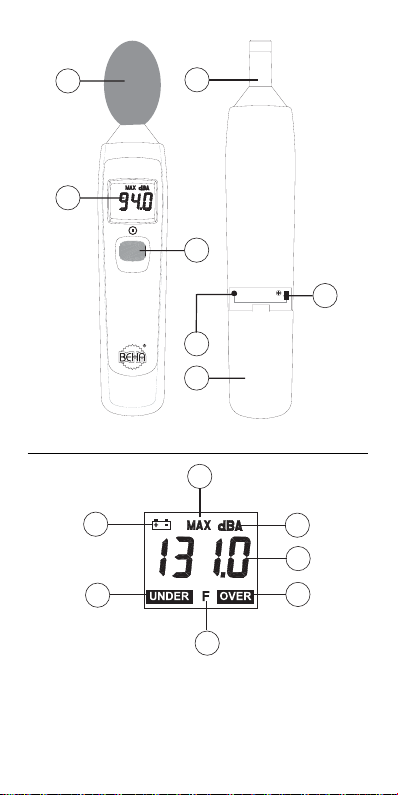

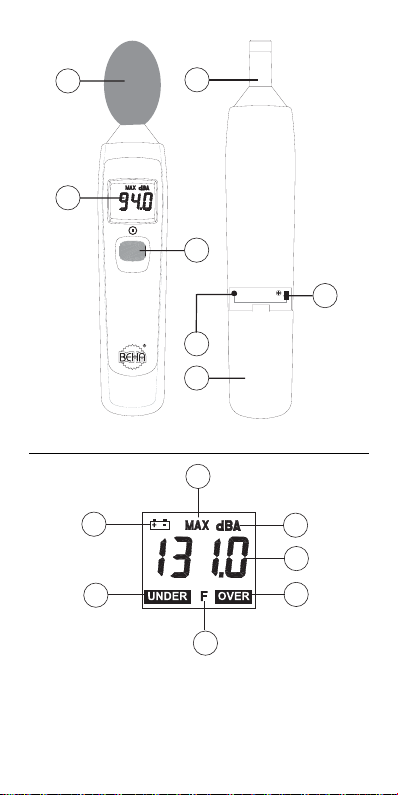

4.0 Bedienelemente und Anschlüsse
1.) Windschutz
Der mitgelieferte Windschutz sollte generell bei Messungen im
Freien, bei starken Luftbewegungen oder in staubiger Umgebung
aufgesetzt werden. Windgeräusche am Mikrofon verursachen
einen Messfehler. Zusätzlich hält der Windschirm Feuchte und
mechanische Stöße vom Mikrofon ab.
2.) LC-Anzeige
3.) Ein-/Aus- und MAX HOLD–Wahltaste,
zum Ausschalten ca. 3 Sekunden gedrückt halten
4.) Kondensator-Mikrofon
5.) Schiebeschalter MEAS/CAL zur Auswahl Messung
oder Überprüfung
6.) Abgleichpotentiometer
7.) Batteriefachdeckel
4.1 LC-Anzeige
8.) Batteriezustandsanzeige
9.) MAX: Messwertanzeige des Maximalwertes
10.) dBA: Einheit
11.) Messwertanzeige des Momentanschallpegel
12.) OVER: Überschreitung des Messbereichs > 130 dB
13.) FAST: Zeitbewertung F AST
14.) UNDER Unterschreitung des Messbereichs < 32 dB
4
Page 7
1
®
UNITEST
4
93565
2
3
MAX HOLD
5
SLM
MINI
6
7
9
14
8
10
11
12
13
5
Page 8
5.0 Durchführen von Messungen
5.1 Betriebsvorbereitung
Bevor das Gerät in Betrieb genommen wird, muss zuerst die Batterie
eingelegt werden. Es müssen hierbei unbedingt die hierzu beschriebenen Hinweise bzgl. dem Umgang mit Batterien beachtet werden.
5.1.1 Einlegen der Batterie
• Den Batteriefachdeckel (7) entfernen.
• Die mitgelieferten Batterien richtig gepolt anschließen
(Anordnung siehe auf dem Boden des Batteriefachs).
• Den Batteriefachdeckel (7) wieder aufsetzen.
5.2 Allgemeines
Messungen müssen entsprechend den jeweils geltenden
Richtlinien durchgeführt werden.
Bei jeder Messung müssen die Sicherheitshinweise beachtet
werden.
Richten Sie das Messmikrofon in Richtung der Schallquelle.
Um den Einfluss des Bedieners auf die Messungen zu minimieren, sollte das Schallpegelmessgerät während der Messung in
Armlänge vom Körper gehalten werden oder auf einem Stativ
montiert werden. Der Körper des Bedieners wirkt als Schallreflektor und kann zu Messfehler bis zu ± 6dB führen.
Während des Messvorganges darf das Schallfeld durch die Anwesenheit von Personen nicht wesentlich gestört werden, d.h.
die Personen sollten sich auf keinen Fall im Schallfeld befinden.
5.2.1 Durchführung und Vorgabe für die Messung
• Gerät mit Taste (3) einschalten.
• Art der Messung einstellen:
Messungung des Schalldruckpegels: Es wird immer der aktuelle
Messwert angezeigt
Maximalwert-Messungen durch erneutes Drücken der Taste (3).
Im Display erscheint MAX (9). Es wird nur der maximale/höchste
Messwert während der Messung angezeigt.
6
Page 9
6.0 Wartung
Das Schallpegelmessgerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung. Sollten Sie im praktischen
Alltag Anwendungsprobleme haben, steht Ihnen unter der Hotline (Rufnummer 0 76 84 / 80 09-429) unser Beratungs-Service kostenlos zur
Verfügung
6.1 Reinigung
Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden
sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Bevor Sie mit der Reinigung beginnen,
vergewissern Sie sich, daß das Gerät ausgeschaltet, von der externen
Spannungsversorgung und von den übrigen angeschlossenen Geräten
(wie z.B. Prüfling) getrennt ist. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden. Nach Reinigung darf das Gerät bis zur
vollständigen Abtrocknung nicht benutzt werden.
6.2 Kalibrierung
Für eine genaue Kalibrierung kann ein handelsüblicher Kalibrator mit 94
dB und 1 kHz verwendet werden. Es sollte wie folgt vorgegangen werden:
• Den Batteriefachdeckel (7) entfernen.
• Das Gerät einschalten und ca. 15 sec. warten (Aufwärmzeit).
• Den Kalibrator auf das Schallpegelmessgerät aufstecken.
Die Bedienung des Kalibrators ist aus dessen Anleitung zu entnehmen.
• Mit dem mitgelieferten Schraubendreher an der Abgleichschraube (Abgleichpotentiometer (6)) so lange drehen, bis das Schallpegelmessgerät 94 dB anzeigt.
• Den Kalibrator wieder abnehmen und das Batteriefach schließen.
Nun können die Messungen wie gewohnt durchgeführt werden.
Wir empfehlen einen Kalibrierintervall von einem Jahr.
7
Page 10
6.3 Überprüfung des Messgerätes
Vor der Messung kann das Schallpegelmessgerät wir folgt überprüft
werden:
• Den Batteriefachdeckel (7) entfernen.
• Gerät einschalten
• Schiebeschalter MEAS/CAL (5) in Stellung CAL bringen
• Mit dem mitgelieferten Schraubendreher an der Abgleichschraube (Abgleichpotentiometer (6)) so lange drehen, bis das Schallpegelmessgerät 94 dB anzeigt.
Dieser Abgleich erfolgt mit einer internen sinusförmigen Frequenz von 1 kHz.
• Schiebeschalter MEAS/CAL (5) in Stellung MEAS bringen
• Den Batteriefachdeckel (7) wieder aufsetzen.
6.3 Batteriewechsel
Das Schallpegelmessgerät hat eine integrierte Anzeige des Batteriezustandes. Wenn das Batteriesymbol (8) erscheint, müssen die Batterien
gewechselt werden.
Es dürfen nur die in den Technischen Daten spezifizierten Batterien verwendet werden!
• Den Batteriefachdeckel (7) entfernen.
• Verbrauchte Batterien entfernen.
• Die neue Batterine richtig gepolt einsetzen (Anordnung siehe auf
dem Boden des Batteriefachs).
• Den Batteriefachdeckel (7) wieder aufsetzen.
Versuchen Sie nie die beiden Pole einer Batteriezelle zum Beispiel
mit einem Draht zu verbinden. Der dabei entstehende sehr hohe
Kurzschlussstrom verursacht große Hitzeentwicklungen. Brandund Explosionsgefahr!
Bitte denken Sie an dieser Stelle auch an unsere UMWELT. Werfen Sie verbrauchte Batterien nicht in den normalen Hausmüll,
sondern geben Sie die Batterien bei Sondermülldeponien oder
Sondermüllsammlungen ab. Meist können Batterien auch dort
abgegeben werden, wo neue gekauft werden.
Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten die Batterien entnommen werden. Sollte es zu einer Verunreinigung des Gerätes durch ausgelaufene Batteriezellen gekommen sein, muss das Gerät zur Reinigung und Überprüfung ins
Werk eingesandt werden.
8
Page 11
7.0 Technische Daten
(gültig für 23 °C ± 5 °C, bei weniger als 70 % relativer Feuchte).
Messwertaufnehmer: 1/2" Elektret-Kondensator-Mikrofon
Gesamtmessbereich: 32 bis 130 dB
Messgenauigkeit: ± 1,4 dB
Zeitbewertung: FAST (125 ms)
Frequenzberwertung: A
Frequenzbereich: 31,5Hz bis 8kHz
Bezugsfrequenz: 1kHz
Bezugswert: 94dB
Anzeige:3
Auflösung: 0.1dB
Auffrischrate: ca. 0,5 s
Stromversorgung: 2 St. 1,5 V IEC R03 oder LR03
Batterielebensdauer: ca. 50 Stunden
Abmessungen: 206 x 42 x 25 mm
Gewicht: ca. 100 g incl. Batterien
Betriebstemperaturbereich: 0 °C ...+40 °C/ 10 ... 90% rel. Luftfeuchte
Lagertemperaturbereich: -10 °C ...+60 °C/ 10 ... 75% rel. Luftfeuchte
Höhe über NN: bis zu 2000 m
1
/2 -stellige LC-Anzeige 1999 Digit
9
Page 12
24 Monate Garantie
UNITEST Geräte unterliegen einer strengen Qualitätskontrolle. Sollten
in der täglichen Praxis dennoch Fehler in der Funktion auftreten, so gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung).
Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt,
sofern das Gerät ohne Fremdeinwirkung Funktionsstörungen zeigt und
ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz
oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.
Wenn nach Ablauf der Garantiezeit Funktionsfehler auftreten, wird unser
Werksservice Ihr Gerät unverzüglich wieder instand setzen.
10
Page 13
SLM MINI
Sound Level Meter 93565
• Instruction Manual
Page 14
2
Page 15
Content ........................................................................Page
1.0 Introduction / Scope of Supply................................4
2.0 Transport and Storage ............................................5
3.0 Safety Measures......................................................5
3.1 Appropriate Usage ..................................................6
4.0 Preparation for Operation........................................6
4.1 LC-Display ..............................................................6
5.0 Carrying out Measurements ....................................8
5.1 Preparations prior to Operation ..............................8
5.1.1 Inserting the battery ................................................8
5.2 General....................................................................8
5.2.1 Carrrying out Measurements ..................................8
6.0 Maintenance............................................................9
6.1 Cleaning ..................................................................9
6.2 Calibration ..............................................................9
6.3 Überprüfung des Messgerätes ................................10
6.3 Battery Replacement ............................................10
7.0 Technical Data ........................................................11
24 Months Warranty................................................11
Instruction Manual
3
Page 16
References marked on instrument or in instruction
manual:
Warning of a potential danger, comply with instruction manual.
Reference. Please use utmost attention.
Symbol for the marking of electrical and electronic equipment
(WEEE Directive 2002/96/EC).
Conformity symbol, the instrument complies with the valid direc-
tives. It complies with the EMV Directive (89/336/EEC). It does
not complies with the Low Voltage Directive (73/23/EEC).
The instruction manual contains information and references, necessary for safe operation and maintenance of the instrument.
Prior to using the instrument the user is kindly requested to thoroughly read the instruction manual and comply with it in all sections. Failure to read the instruction manual or to comply with the
warnings and references contained herein can result in serious
bodily injury or instrument damage.
1.0 Introduction / Scope of Supply
The UNITEST Sound level meter 93565 is a test instrument of universal
application. The instrument is of useful support to determine the noise
level for the installation electrician, the service technician in industry and
handycraft as well as for the hobby electronic technician.
The Sound level meter is characterised by the following features:
• Sound level measurement in compliance with the frequency evaluati-
on filters A, with direct digital display in Decibel (dB)
• Measuring the sound pressure level
• Time evaluation FAST
• Display of maximum sound pressure level (MAX)
• small, handy housing
The scope of delivery comprises
1. UNITEST Sound level meter
2. 2 battery 1,5 V, IEC R03
3. Adjustment screwdriver
4. Windbreak
5. Instruction manual
4
Page 17
2.0 Transport and Storage
Please keep the original packaging for later transport, e.g. for calibration. Any transport damage due to faulty packaging will be excluded from
warranty claims.
In order to avoid instrument damage, it is advised to remove accumulators when not using the instrument over a certain time period. However, should the instrument be contaminated by leaking battery cells, you
are kindly requested to return it to the factory for cleaning and inspection.
Instruments must be stored in dry and closed areas. In the case of an
instrument being transported in extreme temperatures, a recovery time
of minimum 2 hours is required prior to instrument operation.
3.0 Safety Measures
The respective accident prevention regulations established by the
professional associations are to be strictly enforced at all times
Measurements in dangerous proximity of electrical installations
are only to be executed when instructed by a responsible electrical specialist, and never alone.
Never try to disassemble battery cells !The battery contains
highly alkaline electrolyte. Danger of causticization ! If electrolyte gets in contact with skin or clothing, rinse immediately with
water. If electrolyte gets in contact with the eyes, immediately
flush by using pure water and consult a doctor.
Never try to disassemble battery cells !The battery contains
highly alkaline electrolyte. Danger of causticization ! If electrolyte gets in contact with skin or clothing, rinse immediately with
water. If electrolyte gets in contact with the eyes, immediately
flush by using pure water and consult a doctor.
Never try to short-circuit both battery cell poles by using, e.g. a
wire. The resulting short-circuit current is very high and causes
extreme heat. Danger of fire or explosion.
Never throw battery cells into a fire as this could cause an explosion.
When replacing or changing the battery, make certain of correct
polarity.
5
Page 18
Insert batteries supplied by respecting correct polarity. Batteries
with reversed polarity can lead to instrument destruction. Furthermore, they may explode or ignite.
Avoid any heating up of the instrument by direct sunlight to ensure perfect functioning and long instrument life.
3.1 Appropriate Usage
The instrument may only be used under those conditions and for
those purposes for which it was conceived. For this reason, in
particular the safety references, the technical data including environmental conditions and the usage in dry environments must
be followed.
When modifying or changing the instrument, the operational
safety is no longer ensured.
4.0 Preparation for Operation
1.) Windbreak
The windbreak supplied should always be installed for outdoor
measurements, in case of strong air movements, or in dusty environments. Wind noise at the microphone results in erroneous
measurements. Furthermore, the windbreak protects the microphone from humidity and mechanical shock.
2.) LC-Display
3.) Key On/ Off , MAX HOLD
Turn the unit off by holding down the key for approx 3 sec.
4.) Capacitor microphone
5.) Sliding switch MEAS/CAL measurement or internal calibrator
6.) Adjustment potentiometer
7.) Battery Cover
4.1 LC-Display
8.) Battery capacity display
9.) MAX: measurement data display of maximum value
10.) dBA: unit
11.) Measurement data display of current sound level
12.) OVER: exceeding the measurement range > 130 dB
13.) FAST: time evaluation F AST
14.) UNDER Under-running the measurement range < 32 dB
6
Page 19
1
®
UNITEST
4
93565
2
3
MAX HOLD
5
SLM
MINI
6
7
9
14
8
10
11
12
13
7
Page 20
5.0 Carrying out Measurements
5.1 Preparations prior to Operation
Insert the battery prior to operating the instrument. The references described in paragraph regarding the handling of batteries must be followed.
5.1.1 Inserting the battery
• Remove the battery case cover (7)
• Connect the battery supplied to the plug by respecting the correct
polarity.
• Replace the battery case cover (7)
5.2 General
The measurements have to be carried out in compliance with the
respectively applicable standards.
For all tests (measurements) follow the safety references as described
Direct the measurement microphone towards the sound emitting
source.
To minimise operator influence on the measurements make sure
that the sound level meter is placed at a distance of approx. 50
cm away from the body or mounted onto a tripod. The operator
body acts as a sound reflector and can lead to an error of measurement of up to ± 6dB.
During the measurement process, ensure that any persons present do not influence the sound field, i.e. under no circumstance
should the persons be present within the sound field.
5.2.1 Carrrying out Measurements
• Switch on the instrument (3)
• Select type of measrement:
Measurement of noise pressure level: The currently measurement
sound is shown. The reading is updated twice every second.
Max-Measurementby pressing the key (3) again. The symbol MAX
(9) is shown in the display. The MAX recording mode captures and
stores the maximum input values detected.
8
Page 21
6.0 Maintenance
When using the instrument in compliance with the instruction manual,
no special maintenance is required. Should operational problems occur
during daily use, our consulting service will be at your disposal, free of
charge.
6.1 Cleaning
If the instrument is dirty after daily usage, it is advised to clean it by using
a humid cloth and a mild household detergent. Prior to cleaning, ensure that instrument is switched off and disconnected from external voltage supply and any other instruments connected (such as UUT, control instruments, etc.). Never use acid detergents or dissolvants for
cleaning.
6.2 Calibration
A conventional calibrator at 94 dB and 1 kHz can be used for precise calibration. It is recommended to proceed as follows:
• Remove the battery case cover (7)
• Switch on instrument and wait approx. 15 sec. (heating time)
• Connect the calibrator onto your Sound level meter.
Please refer to the calibrator instruction manual for correct calibrator operation.
• Using the screwdriver supplied with the instrument, turn the lateral adjustment screw (6) until the Sound level meter indicates
94 dB.
• Remove the calibrator again, replace the battery case cover (7).
Now, you may perform the measurements as usual.
We recommend a calibration interval of one year.
9
Page 22
6.3 Instrument Inspection
Prior to measurements, the sound level meter has to be inspected:
• Remove the battery case cover (7)
• Switch on instrument
• Select CAL via the Sliding switch MEAS/CAL (5)
• Adjust the adjustment screw (6) by means of a screwdriver until
the displayed value remains at 94 dB.
This adjustment is carried out with an internal sinus-shaped frequency of 1kHz.
• Select MEAS via the Sliding switch MEAS/CAL (5)
• Replace the battery case cover (7)
6.3 Battery Replacement
The Sound level meter is equipped with an integrated battery capacity
display. Hereby , the battery capacity is periodically checked and shown
as follows.
Only batteries in compliance with the technical data section may
be used
• Remove the battery case cover (7)
• Remove old batteries
• Insert the new batteries by respecting the correct polarity.
• Replace the battery case cover (7)
Never try to short-circuit both battery poles using a wire, for example. The resulting short-circuit current is extremely high and
causes enormous heat. Danger of fire and explosion!
Please consider your environment when you dispose of your oneway batteries or accumulators. They belong in a rubbish dump
for hazardous waste. In most cases, the batteries can be returned to their point of sale.
If an instrument is not used over an extended time period, the accumulators or batteries must be removed. Should the instrument
be contaminated by leaking battery cells, the instrument has to
be returned for cleaning and inspection to the factory.
10
Page 23
7.0 Technical Data
(valid for 23 °C ± 5 °C, at less then 70 % RH).
Microphone: 1/2-inch electret condenser type
Total range: 32 ... 130 dB
Accuracy: ± 1,4 dB
Time weighting : FAST (125 ms)
Frequency weighting : A
Frequency range: 31,5Hz ... 8kHz
Referency frequncy: 1 kHz
Reference level : 94dB
Display: 3
Resolution: 0.1dB
Sampling interval: approx. 0,5 s
Power Supply: 2 pcs. 1,5 V IEC R03 or LR03
Batterie Life:: approx. 50 h
Dimensions: 206 x 42 x 25 mm
Weight: approx. 100 g incl. batteries
Operating temperature: 0 °C ...+40 °C/ 10 ... 90% RH
Storage temperature: -10 °C ...+60 °C/ 10 ... 75% rel. RH
Hight above MSL: up to 2000 m
1
/2 LC-Display 1999 Digit
24 Months Warranty
UNITEST instruments are subject to strict quality control. However,
should the instrument function improperly during daily use, your are
protected by our 24 months warranty (valid only with invoice). We will
repair free of charge any defects in workmanship or material, provided
the instrument is returned unopened and untampered with, i.e. with undamaged warranty label. Any damage due to dropping or incorrect handling are not covered by the warranty. If the instrument shows failure following expiration of warranty, our service department can offer you a
quick and economical repair.
11
Page 24
Qualitätszertifikat • Certificate of Quality
Certificat de Qualité • Certificado de calidad
쮕
Die BEHA-Gruppe bestätigt
hiermit, dass das erworbene
Produkt gemäß den festgelegten Beha Prüfanweisungen
während des Fertigungsprozesses kalibriert wurde. Alle
innerhalb der Beha-Gruppe
durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch
ein Qualitätsmanagementsystem nach ISO 9000 überwacht.
Die BEHA-Gruppe bestätigt
weiterhin, daß die während der
Kalibrierung verwendeten Prüf
einrichtungen und Instrumente
einer permanenten Prüfmittelüberwachung unterliegen. Die
Prüfmittel und Instrumente
werden in festgelegten Abständen mit Normalen kalibriert,
deren Kalibrierung auf nationale und internationale Standards
rückführbar ist.
The BEHA Group confirms
herein that the unit you have
purchased has been calibrated,
during the manufacturing
process, in compliance with
the test procedures defined by
BEHA. All BEHA procedures
and quality controls are monitored on a permanent basis in
compliance with the ISO 9000
Quality Management Standards.
In addition, the BEHA Group
confirms that all test equipment and instruments used during the calibration process are
subject to constant control. All
test equipment and instruments used are calibrated at
determined intervals, using reference equipment which has
also been calibrated in compliance with (and traceable to)
the calibration standards of
national and international laboratories.
Le groupe BEHA déclare que
l´appareil auquel ce document
fait référence a été calibré au
cours de sa fabrication selon
les procédures de contrôle définies par BEHA. Toutes ces
procédures et contrôles de
qualité sont régis par le systéme de gestion ISO 9000.
Le groupe BEHA déclare par
ailleurs que les équipements de
contrôle et les instruments utilisés au cours du processus de
calibrage sont eux-mêmes
soumis à un contrôle technique
permanent.
Ces mêmes équipements de
contrôle sont calibrés régulièrement à l´aide d´appareils de
référence calibrés selon les directives et normes en vigueur
dans les laboratoires de recherche nationaux et internationaux.
El grupo BEHA declara que el
producto adquirido ha sido calibrado durante la producción
de acuerdo a las instrucciones
de test BEHA. Todos los procesos y actividades llevados a cabo dentro del grupo BEHA en
relación con la calidad del producto son supervisados permanentemente por el sistema
ISO 9000 de control de calidad.
Adicionalmente, el grupo BEHA
constata que los equipos e instrumentos de prueba utilizados
para la calibración también son
sometidos a un permanente
control. Estos equipos e instrumentos de prueba son a su vez
calibrados en intervalos regulares valiéndose de equipos de
referencia calibrados de acuerdo a directivas de laboratorios
nacionales e internacionales.
Loading...
