UNITEST

®

Bedienungsanleitung Best.Nr. 93494/93495/93496/93497
Instruction Manual Cat.No. 93494/93495/93496/93497

UNITEST Hexagon 310/320/330/340
Digital Multimeter

2

Inhaltsverzeichnis Seite

1.0 Einleitung/Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.0 Transport und Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.0 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.0 Bedienelemente/Display/Menüfunktionen . . . . . . . . . . 9

4.1 Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.2 Menütasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.0 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5.1 Spannungsmessung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5.2 Kapazitätsmessung (Kondensatorprüfung) . . . . . . . . . . . 14

5.3 Dioden-Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5.4 Temperaturmessung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5.5 Widerstandsmessung . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5.5.1 Meßleitungskompensation . . . . . . . . . . . . . . . . . . . . . . . 18

5.6 Durchgangsprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5.7 Strommessung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5.8 Frequenzmessung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.0 RS232-Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

7.0 Sonderfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

7.1 Auto-Power-Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

7.2 Signalton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

7.3 Hintergrundbeleuchtung (Backlight) . . . . . . . . . . . . . . . . 23

7.4 MAX/MIN-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

7.5 CREST-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

7.6 Relativwert-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

7.7 Balkenzoom-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

7.8 NMRR/CMRR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

7.9 Lichtwellenleitertechnik . . . . . . . . . . . . . . . . . . . . . . . . . . 26

7.9.1 Beispiel: Durchführung einer Einfügedämpfungsmessung 26

7.9.2 Messung der Einfügedämpfung, Methode 6 . . . . . . . . . . . 29

8.0 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

8.1 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

8.2 Kalibrierintervall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

8.3 Batteriewechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

8.4 Sicherungswechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

9.0 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

DEUTSCH

Inhalt

3

Auf dem Gerät oder in der Bedie­nungsanleitung vermerkte Hin­weise:

 Warnung vor einer Gefahren-

stelle. Bedienungsanleitung
beachten.

Z Hinweis. Bitte unbedingt be-

achten.

 Vorsicht! Gefährliche Span-

nung, Gefahr des elektrischen
Schlages.

 Durchgängige doppelte oder

verstärkte Isolierung entspre­chend Klasse II IEC 536.

Konformitätszeichen, bestä­tigt die Einhaltung der gülti­gen Richtlinien. Die EMV­Richtlinie (89/336/EWG) mit
den Normen EN 50081-1 und
EN 50082-1 werden eingehal­ten. Die Niederspannungs­richtlinie (73/23/EWG) mit der
Norm EN 61010-1 wird eben­falls eingehalten.

 Die Bedienungsanleitung ent-

hält Informationen und Hin­weise, die zu einer sicheren
Bedienung und Nutzung des
Gerätes notwendig sind.

Vor der Verwendung des Gerätes
ist die Bedienungsanleitung auf­merksam zu lesen und in allen
Punkten zu befolgen.

 Wird die Anleitung nicht be-

achtet oder sollten Sie es ver­säumen, die Warnungen und
Hinweise zu beachten, kön­nen ernste Verletzungen des
Anwenders bzw. Beschädi­gungen des Gerätes eintreten.

4

Einleitung

1.0 Einleitung/Lieferumfang

Sie haben ein hochwertiges
Meßgerät der Firma Ch. BEHA
GmbH erworben, mit dem Sie über
einen sehr langen Zeitraum repro­duzierbare Messungen durch­führen können. Die Ch. BEHA
GmbH ist ein Mitglied der weltweit
operierenden BEHA-Gruppe. Der
Hauptsitz der BEHA-Gruppe liegt in
Glottertal/Schwarzwald, wo auch
das Technologiezentrum angesie­delt ist. Die BEHA-Gruppe ist eines
der führenden Unternehmen für
Meß- und Prüfgeräte.
Die UNITEST Multimeter Hexagon
sind universell einsetzbare Multi­meter. Sie wurden nach den neue­sten Sicherheitsvorschriften ge­baut und gewährleisten ein
sicheres und zuverlässiges Arbei­ten. Die UNITEST Multimeter
Hexagon sind im handwerklichen
oder industriellen Bereich sowie
für den Hobby-Elektroniker eine
wertvolle Hilfe bei allen Standard­Meßaufgaben. Die Geräte zeichnen
sich durch folgende Funktionen
aus:

c Galvanisch getrennte IR/RS232-

Schnittstelle (Software mit Adap­ter als Option)

c empfindlicher 50mV-Messbereich
c 5 Ampere Strommessbereich
c 50 V-Messbereich, 10mV Au-

lösung mit Abgleich der Mess­leitungen

c Optischer und akustischer Durch-

gangsprüfer mit schneller An­sprechzeit

c TRUE RMS (UNITEST Hexagon

320 / UNITEST Hexagon 340)

c LCD Backlight
c Auto-Power-Off (abschaltbar)
c Gebaut nach IEC 61010, EN

61010, DIN VDE 0411

Im Lieferumfang ist enthalten:

1 St. UNITEST Hexagon 310/320/

330/ 340
1 St. Schutzhülle
2 St. Messleitungen

(1x rot, 1x schwarz)
1 St. Temperaturfühler

(UNITEST Hexagon 330/340)
1 St. Batterie 9V, IEC 6LR61
1 St. Bedienungsanleitung

Als Zubehör ist erhältlich:

UNITEST Software inkl. Schnitt­stellenkabel Best.Nr. 1243

DEUTSCH

Einleitung / Lieferumfang

5

2.0 Transport und Lagerung

Bitte bewahren Sie die Orginalver­packung für eine spätere Versen­dung, z.B. zur Kalibration auf.
Transportschäden aufgrund man­gelhafter Verpackung sind von der
Garantie ausgeschlossen.

Um Beschädigungen zu vermei­den, sollten die Batterien entnom­men werden, wenn das Meßgerät
über einen längeren Zeitraum nicht
benutzt wird. Sollte es dennoch zu
einer Verunreinigung des Gerätes
durch ausgelaufene Batteriezellen
gekommen sein, muß das Gerät
zur Reinigung und Überprüfung
ins Werk eingesandt werden.

Die Lagerung des Gerätes muß in
trockenen, geschlossenen Räu­men erfolgen. Sollte das Gerät bei
extremen Temperaturen transpor­tiert worden sein, benötigt es vor
dem Einschalten eine Aklimatisie­rung von mindestens 2 Stunden.

6

Transport und Lagerung

3.0 Sicherheitshinweise

 Bei sämtlichen Arbeiten müs-

sen die jeweils gültigen Un­fallverhütungsvorschriften
der gewerblichen Berufsge­nossenschaften für elektri­sche Anlagen und Betriebs­mittel beachtet werden.

Bei sämtlichen Arbeiten müs­sen die jeweils gültigen Un­fallverhütungsvorschriften
der gewerblichen Berufsge­nossenschaften bzgl. Körper­schutz bei Gefahr von Ver­brennungen beachtet werden.

 Um einen elektrischen Schlag

zu vermeiden, sind unbedingt
die geltenden Sicherheits­und VDE-Bestimmungen be­züglich zu hoher Berührungs­spannung zu beachten, wenn
mit Spannungen größer 120V
(60V) DC oder 50V (25V)eff
AC gearbeitet wird. Die Werte
in Klammern gelten für einge­schränkte Bereiche (wie z.B.
Me-dizin, Landwirtschaft)

 Messungen in gefährlicher

Nähe elektrischer Anlagen
sind nur nach Anweisung
einer verantwortlichen Elektro­fachkraft und nicht alleine
durchzuführen.

 Wenn die Sicherheit des Be-

dieners nicht mehr gewährlei­stet ist, muß das Gerät außer
Betrieb gesetzt und gegen un­gewolltes Benutzen gesichert
werden. Dies ist der Fall,
wenn das Gerät:

c offensichtliche Beschädigun-

gen aufweist

c die gewünschten Messungen

nicht mehr durchführt

c zu lange unter ungünstigen

Bedingungen gelagert wurde

c während des Transportes me-

chanischen Belastungen aus­gesetzt war.

 Das Gerät darf nur in dem

unter Technische Daten spezi­fizierten Betriebs- und Meß­bereichen eingesetzt werden.

DEUTSCH

Sicherheitshinweise

7

Z Vermeiden Sie eine Erwär-

mung der Geräte durch direk­te Sonneneinstrahlung. Nur
so kann eine einwandfreie
Funktion und eine lange
Lebensdauer gewährleistet
werden.

 Ist das Öffnen des Gerätes,

z.B. für einen Sicherungs­wechsel notwendig, darf dies
nur von einer Fachkraft aus­geführt werden. Vor dem Öff­nen muß das Gerät ausge­schaltet und von allen Strom­kreisen getrennt sein.

 Das Gerät darf nur unter den

Bedingungen und für die
Zwecke eingesetzt werden,
für die es konstruiert wurde.
Hierzu sind besonders die
Sicherheitshinweise, die Tech­nischen Daten mit den Um­gebungsbedingungen und die
Verwendung in trockener Um­gebung zu beachten.

Die Betriebssicherheit ist bei Mo­difizierung oder Umbauten nicht
mehr gewährleistet.

8

Sicherheitshinweise

DEUTSCH

Bedienelemente

9

4.0 Bedienelemente / Menütasten

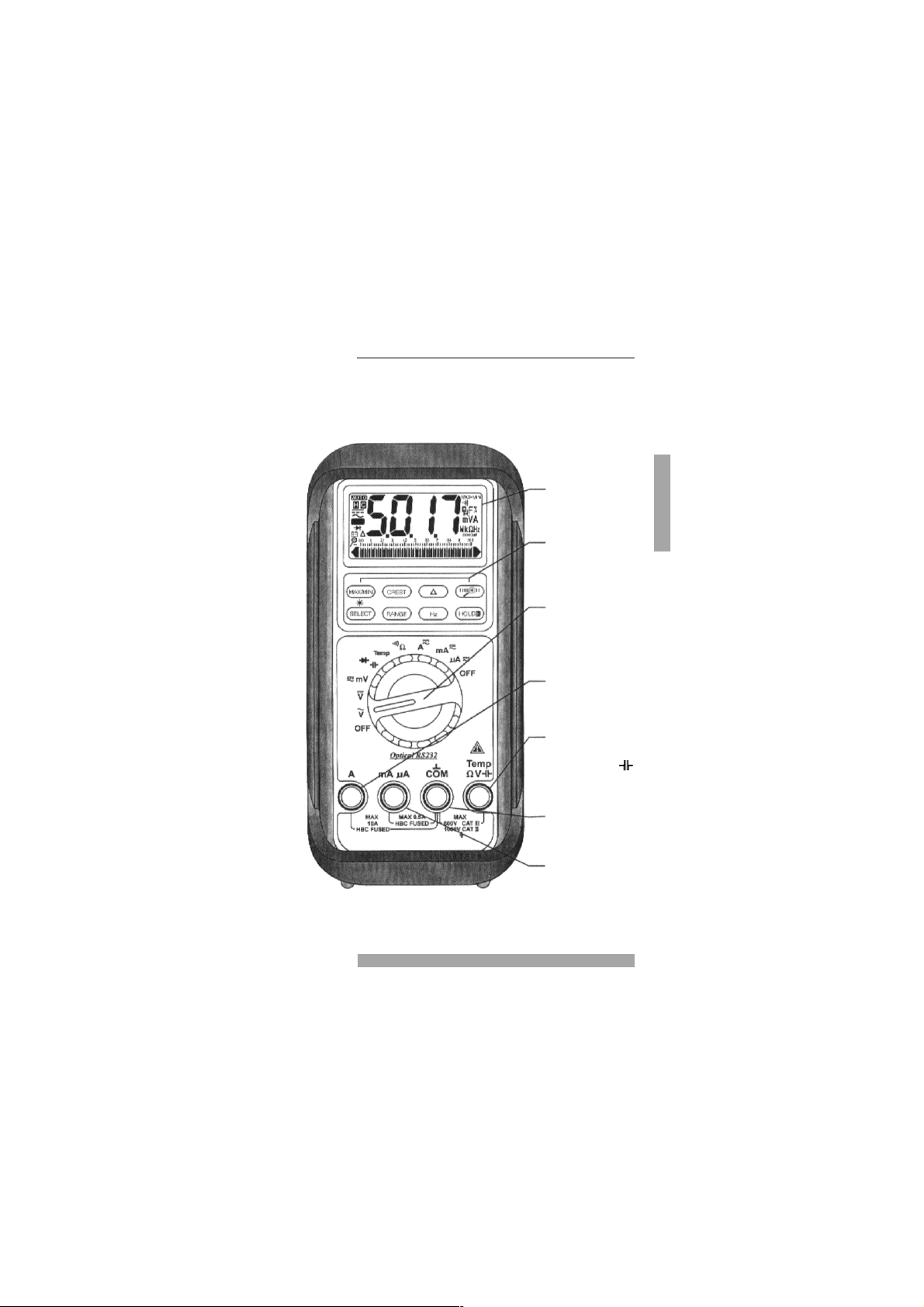

4.1 Bedienelemente

➊

LC-Anzeige

➋

Tasten für verschiedene
Funktionen

➌

Wahlschalter
Meßfunktion

➍

Eingangsbuchse für
Strommeßbereich 10A

➎

Eingangsbuchse für die
Meßbereiche V, V,

➏

Masseanschluß für
alle Meßbereiche

➐

Eingangsbuchse
für Strommeßbereich
mA, mA

➑

Geräterückseite: Infrarot/RS232 Schnittstelle

4.2 Menütasten

UNITEST Hexagon 330/340

Mit der Taste kann der höch­ste, der niedrigste oder die Dif­ferenz zwischen dem höchsten und
dem niedrigsten Meßwert einer
Meßreihe angezeigt werden.

(Peak Hold)

Mit der Taste kann auf die
CREST-Funktion (Peak Hold) um­gewechselt werden. Diese ermög­licht das Erkennen der Maximal­und Minimalwerte von kurzen Sig­nalen (< 5 ms).

Mit der Taste kann auf die
Relativwert-Funktion gewechselt
werden. Dabei kann die An-zeige
auf Null gesetzt werden, um den
relativen Wert zu einem Meßwert
zu ermitteln.

Mit der Taste wird die ana­loge Balkenanzeige um den Faktor
5 vergrößert.

UNITEST Hexagon
310/320/330/340

Meßbereiche die am Wahlschalter
Meflfunktion gelb bezeichnet sind
können mit der Taste ange­wählt werden. Wird die Taste

länger als eine Sekunde ge­drückt, schaltet sich das Backlight
ein.

Taste ist für die Umschal­tung von automatischem auf
manuelle Meßbereichswahl.

Mit der Taste kann aus den
Meßbereichen in den Frequenz­meßbereich gewechselt werden.

Wenn die Anzeige während der
Messung nicht einsehbar ist oder
schwankt, kann der Meßwert mit
dem Schalter festgehalten
werden.

10

Menütasten

5.0 Inbetriebnahme

Allgemeines zum Durchführen
von Messungen

 Messungen in gefährlicher

Nähe elektrischer Anlagen
sind nur nach Anweisung
einer verantwortlichen Elektro­fachkraft und nicht alleine
durchzuführen.

 Vor jeder Benutzung müssen

die Spannungsprüfer auf ein­wandfreie Funktion an einer
bekannten Spannungsquelle
geprüft werden.

 Die Meßleitungen und Prüf-

spitzen dürfen nur an den
dafür vorgesehenen Grif­flächen gehalten werden. Das
Berühren der Prüfspitzen ist
unter allen Umständen zu ver­meiden.
Vor dem Umschalten in einen
anderen Meßbereich oder auf
eine neue Messart müssen
die Anschlüsse vom Prüf­objekt getrennt werden.

 Das Meßgerät darf nur in mit

16A abgesicherten Stromkrei­sen bis zu einer Nennspan­nung von 600 V AC /1000 V
DC verwendet werden.

5.1 Spannungsmessung

 Um einen elektrischen Schlag

zu vermeiden, sind unbedingt
die geltenden Sicherheits­und VDE-Bestimmungen be­züglich zu hoher Berühr­ungsspannung zu beachten,
wenn mit Spannungen größer
120V (60V) DC oder 50V
(25V)eff AC gearbeitet wird.
Die Werte in Klammern gelten
für eingeschränkte Bereiche
(wie z.B. Medizin, Landwirt­schaft).

DEUTSCH

Inbetriebnahme / Spannungsmessung

11

Wechselspannungsmessung:

❿ Meßbereich V mit Wahl-

schalter Messfunktion anwäh­len.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der / /

-Buchse verbinden.

❿ Meßleitungen mit dem Prüf-

objekt verbinden.

❿ Meßergebnis vom Display ab-

lesen.

Gleichspannungsmessung:

❿ Meßbereich V mit Wahl-

schalter Messfunktion anwäh­len.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der / /

-Buchse verbinden.

❿ Meßleitungen mit dem Prüf-

objekt verbinden.

❿ Meßergebnis vom Display ab-

lesen.

12

Spannungsmessung

mVolt-Meßbereich

❿ Meßbereich mV mit Wahl-

schalter Messfunktion anwäh­len.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der / /

-Buchse verbinden.

❿ Mit der Taste die zu mes-

sende Spannungsart

/

einstellen.

❿ Meßleitungen mit dem Prüf-

objekt verbinden.

❿ Meßergebnis vom Display ab-

lesen.

Z Das Multimeter sucht sich

den günstigsten Messbereich
(Auto-Range). Mit der Taste

kann der Meßbereich

manuell eingestellt werden.

Wenn die Anzeige während der
Messung nicht einsehbar ist oder
schwankt, kann der Meßwert mit
dem Taster festgehalten
werden.

DEUTSCH

Spannungsmessung

13

5.2 Kapazitätsmessung

 Vor jeder Kondensatorprü-

fung muß sichergestellt wer­den, daß der zu prüfende
Kondensator vollständig ent­laden ist. Bei Nichtbeachtung
können schwerwiegende Ver­letzungen des Anwenders
bzw. Beschädigungen des Ge­rätes verursacht werden. Zu­sätzlich verfälschen geladene
Kondensatoren das Meß­ergebnis.

 Geladene Kondensatoren müs-

sen mit einem hochohmigen
Widerstand (nicht über Kurz­schluß!) entladen werden.

 Bei gepolten Kondensatoren

ist der „-“ Pol mit dem COM­Anschluß des Multimeters zu
verbinden.

Z Parallel zum Kondensator lie-

gende Widerstände und Halb­leiterstrecken verfälschen das
Meßergebnis.

UNITEST Hexagon 330 und
UNITEST Hexagon 340:

❿ Meßbereich mit Wahlschal-

ter Messfunktion anwählen.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der Temp/

/ / -Buchse verbin-

den.

❿ Die Kapazitätsprüfung ist vor-

eingestellt. Sollte das Dioden­Symbol in der Anzeige erschei­nen, kann mit der Taste
zur Kapazitätsprüfung gewech­selt werden.

UNITEST Hexagon 310 und
UNITEST Hexagon 320:

❿ Meßbereich mit Wahlschal-

ter Messfunktion anwählen.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der / /

-Buchse verbinden .

❿ Meßleitungen mit dem Prüf-

objekt verbinden.

❿ Meßergebnis vom Display ab-

lesen.

14

Kapazitätsmessung (Kondensatorprüfung)

Z Das Multimeter sucht sich

den günstigsten Messbereich
(Auto-Range). Mit der Taste

kann der Meßbereich

manuell eingestellt werden.

Wenn die Anzeige während der
Messung nicht einsehbar ist oder
schwankt, kann der Meßwert mit
dem Taster festgehalten
werden.

5.3 Dioden-Test

 Vor jeder Diodenprüfung muß

sichergestellt werden, daß die
zu prüfende Diode span­nungsfrei ist. Bei Nichtbe­achtung können schwerwie­gende Verletzungen des
Anwenders bzw. Beschädi­gungen des Gerätes verur­sacht werden. Zusätzlich ver­fälschen Fremdspannungen
das Meßergebnis.

Z Parallel zur Diode liegende

Widerstände und Halbleiter­strecken verfälschen das
Meßergebnis.

DEUTSCH

Kapazitätsmessung / Dioden-Test

15

UNITEST Hexagon 330 und
UNITEST Hexagon 340:

❿ Meßbereich mit Wahl-

schalter Messfunktion anwäh­len.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der Temp./

/ / -Buchse verbin-

den.

❿ Mit der Taste den

Dioden-Test anwählen, das Di­oden-Symbol erscheint in der
Anzeige.

UNITEST Hexagon 310 und
UNITEST Hexagon 320:

❿ Meßbereich mit Wahl-

schalter Messfunktion anwäh­len.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der / /

-Buchse verbinden.

❿ Meßleitungen mit dem Prüf-

objekt verbinden.

❿ Meßergebnis vom Display ab-

lesen.

16

Dioden-Test

5.4 Temperaturmessung

(UNITEST Hexagon 330 /
UNITEST Hexagon 340)

 Vor jeder Temperaturmes-

sung muß sichergestellt wer­den, daß die zu messende
Oberfläche spannungsfrei ist.
Bei Nichtbeachtung können
schwerwiegende Verletzun­gen des Anwenders bzw.
Beschädigungen des Gerätes
verursacht werden.

Um Verbrennungen zu ver­meiden, darf das zu prüfende
Objekt nur mit der Meßsonde
berührt werden.

❿ Meßbereich Temp mit Wahl-

schalter Messfunktion anwäh­len.

❿ Den im Lieferumfang enthalte-

nen Temperaturfühler polrichtig
mit der COM und Temp//

/ -Buchse verbinden.

❿ Mit der Taste die gewün-

schte Meßart (°C/°F) anwäh­len. Es erscheint C oder F für
die jeweils eingestellte Meßart.

❿ Temperaturfühler mit dem

Prüfobjekt verbinden.

❿ Meßergebnis vom Display ab-

lesen.

5.2 Widerstandmessung

 Vor jeder Widerstandsmes-

sung muß sichergestellt wer­den, daß der zu prüfende
Widerstand spannungsfrei ist.
Bei Nichtbeachtung können
schwerwiegende Verletzung­en des Anwenders bzw. Be­schädigungen des Gerätes
verursacht werden. Zusätzlich
verfälschen Fremdspannung­en das Meßergebnis.

❿ Meßbereich / mit Wahl-

schalter Messfunktion anwäh­len.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der Temp/

/ / -Buchse verbin-

den.

❿ Der Widerstandsmessbereich

ist voreingestellt. Ist das ­Symbol in der Anzeige sichtbar,
so kann mit der Taste der
Widerstandsmeßbereich ange­wählt werden.

❿ Meßleitungen mit dem Prüf-

objekt verbinden.

c Meßergebnis vom Display able-

sen.

DEUTSCH

Temperaturmessung / Widerstandsmessung

17

Z Das Multimeter sucht sich

den günstigsten Messbereich
(Auto-Range). Mit der Taste

kann der Meßbereich

manuell eingestellt werden.

Wenn die Anzeige während der
Messung nicht einsehbar ist oder
schwankt, kann der Meßwert mit
dem Taster festgehalten wer­den.

5.5.1 Meßleitungskompensation

Bei kleinen Widerständen macht
sich der Widerstand der Messlei­tungen sehr stark bemerkbar.
Die UNITEST Hexagon Multimeter
besitzen eine integrierte Meßlei­tungskompensation um die Meß­leitungswiderstände zu kompen­sieren.

❿ Meßbereich / mit Wahl-

schalter Messfunktion anwäh­len.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der / /

-Buchse verbinden.

❿ Die Prüfspitzen zusammenhal-

ten. Der aktuelle Widerstands­wert der Meßleitungen wird an­gezeigt.

❿ Die Taste drücken, in der

Anzeige wird Shrt angezeigt.
Durch einen doppelten Signal­ton wird das Beenden der Kom­pensationsfunktion angezeigt.

18

Widerstandsmessung / Meßleitungskompensation

Die Messung kann nun wie unter
Punkt 5.2 beschrieben, durchge­führt werden.
Durch Betätigen des Wahlschalt­ers Messfunktion wird die Kom­pensationsfunktion wieder zurück­gesetzt.

DEUTSCH

Meßleitungskompensation

19

5.6 Durchgangsprüfung

 Vor jeder Durchgangsprüfung

muß sichergestellt werden,
daß der zu prüfende Wider­stand spannungsfrei ist.
Bei Nichtbeachtung können
schwerwiegende Verletzung­en des Anwenders bzw. Be­schädigungen des Gerätes
verursacht werden. Zusätz­lich verfälschen Fremdspan­nungen das Meßergebnis.

❿ Meßbereich / mit Wahl-

schalter Messfunktion anwäh­len.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote
Messleitung mit der / /

-Buchse verbinden.

❿ Der Widerstandsmessbereich

ist voreingestellt. Mit der Taste

die Meßfunktion an­wählen. In der Anzeige er­scheint das -Symbol.

❿ Meßleitungen mit dem Prüf-

objekt verbinden.

❿ Das Meßergebnis wird optisch

auf dem Display und akustisch
mit einem Signalton angezeigt.

20

Durchgangsprüfung

5.7 Strommessung

A , mA und mA

 Zum Anschluß des Meßgerä-

tes muß der Meßkreis span­nungsfrei geschaltet werden.

 Beseitigen Sie nach dem

Auslösen von Sicherungen
des Meßgerätes, vor dem Si­cherungswechsel, zuerst die
Ursache für das Auslösen der
Sicherungen.

❿ Meßbereich A , mA

oder mA , je nach dem zu

erwartenden Stromwert, mit
dem Wahlschalter Messfunk­tion anwählen. Ist der zu mes­sende Wert unbekannt, muß im
größten Meßbereich

A

begonnen werden.

❿ Die schwarze Meßleitung mit

der COM-Buchse und die rote

Messleitung mit der A

- bzw.

m

A mA-Buchse verbinden.

❿ Mit der Taste , die zu er-

wartende Stromart an­wählen.

❿ Meßleitungen mit dem Prüf-

objekt verbinden.

❿ Meßergebnis vom Display ab-

lesen.

Z Das Multimeter sucht sich

den günstigsten Messbereich
(Auto-Range). Mit der Taste

kann der Meßbereich

manuell eingestellt werden.

Wenn die Anzeige während der
Messung nicht einsehbar ist oder
schwankt, kann der Meßwert mit
dem Taster festgehalten wer­den.

DEUTSCH

Strommessung

21

5.8 Frequenzmessung

Wird während den Messungen die
Taste gedrückt, so wird die
momentan anliegende Frequenz in
allen Spannungs- und Strommess­bereichen angezeigt.
Spannungs- und Strommessun­gen sind wie unter den einzelnen
Punkten beschrieben, durchzufüh­ren.

22

Strommessung / Frequenzmessung

6.0 RS232-Schnittstelle

Die Multimeter UNITEST Hexagon
besitzen eine Infrarot / RS232
Schnittstelle.
Mit der optional erhältlichen
Software inkl Schnittstellenadapter
(Best.Nr. 1243) können die Meß­werte auf einen PC übertragen und
weiterverarbeitet werden.

7.0 Sonderfunktionen

7.1 Auto-Power-Off

Die Multimeter UNITEST Hexagon
sind mit einer Auto-Power-Off­Funktion ausgestattet. Diese wird
nach ca. 17 min nach dem letzten
Drücken einer Funktionstaste,
Betätigen des Wahlschalters Meß­funktion oder wenn der Messwert
10% des Messbereiches unter­schreitet, aktiviert.
Aktiviert wird das Multimeter
durch Drücken der Taste
oder durch Aus- und wieder Ein­schalten des Multimeters.
Wird die Taste während des
Einschaltens des Multimeters ge­drückt, so ist die Auto-Power-Off­Funktion nicht mehr aktiv.

7.2 Signalton

Wird die Taste Hz während des
Einschaltens des Multimeters
gedrückt, so ist kein Signalton
mehr hörbar. Das Aus- und wieder
Einschalten des Multimeters reak­tiviert den Signalton wieder.

7.3 Hintergrundbeleuchtung
(Backlight)

Die Multimeter UNITEST Hexagon
sind mit einer Hintergrundbeleuch­tung ausgestattet. Durch Drücken
der Taste länger wie 1s
schaltet sich die Hintergrundbe­leuchtung ein. Nach ca. 30 s wird
die Hintergrundbeleuchtung wie­der abgeschaltet um die Batterien
zu schonen.

DEUTSCH

23

RS232-Schnittstelle / Sonderfunktionen

7.4 MAX/MIN-Funktion
(UNITEST Hexagon 330 /340)

Die MAX/MIN-Funktion ermöglicht
das einfache Erkennen von höch­sten bzw. niedrigsten Messwerten
einer Messung.
Durch Drücken der Taste
wird MAX/MIN-Funktion aktiviert.

LC-Anzeige: MAX MIN
Es ertönt ein Signalton bei jedem
neuen Maximal- und Minimalwert
der momentanen Messung.

LC-Anzeige: MAX
Es wird der höchste Wert (Maxi­malwert) der momentanen Mes­sung angezeigt.

LC-Anzeige: MIN
Es wird der niedrigste Wert (Mini­malwert) der momentanen Mes­sung angezeigt.

LC-Anzeige: MAX-MIN
Es wird die Differenz zwischen
dem höchsten und dem niedrig­sten Wert der momentanen Mes­sung angezeigt.

7.5 CREST-Funktion
(UNITEST Hexagon 330/340)

Die CREST-Funktion (Peak Hold)
ermöglicht das Erkennen der Ma­ximal- und Minimalwerte von kur­zen Signalen (< 5 ms). Dadurch ist
es z.B. möglich den Spitzenwert
einer Sinusspannung zu messen
und den Crest-Faktor zu errechnen
(die entsprechenden Genauigkei­ten sind zu beachten).

Durch Drücken der Taste
wird die CREST-Funktion aktiviert.
Die CREST-Funktion geht nur im
Gleichspannungs-, Wechselspan­nungs-, Gleichstrom- und Wech­selstrombereich.

LC-Anzeige: und MAX
Es ertönt bei jedem neuen Mini­mal- oder Maximalsignal ein Sig­nalton.
Das höchste Signal wird ange­zeigt.

LC-Anzeige: und MIN
Es ertönt bei jedem neuen Mini­mal- oder Maximalsignal ein Sig­nalton.
Das niedrigste Signal wird ange­zeigt.

C

C

24

Sonderfunktionen

LC-Anzeige: und MAX-MIN
Es ertönt bei jedem neuen Mini­mal- oder Maximalsignal ein Sig­nalton.
Die Differenz zwischen dem höch­sten und dem niedrigsten Wert
wird angezeigt.

Wird die Taste länger als
1 s gedrückt wird die CREST-Funk­tion wieder verlassen.

7.6 Relativwert-Funktion
(UNITEST Hexagon 330/340)

Mit der Relativwert-Funktion kann
die Anzeige auf Null gesetzt wer­den, um den relativen Wert zu
einem Meßwert zu ermitteln.
Taste drücken. Auf der An­zeige erscheint und die An­zeige wird auf Null gesetzt.
Messung wie in den vorangegan­genen Abschnitten durchführen.
Es wird der relative Wert zu einem
Meßwert angezeigt.
Diese Funktion ist u.a. zur Mess­ung von LWL-Kabel in Verbindung
mit den entsprechenden Meß­geräten geeignet. Siehe Abschnitt

7.9.

7.7 Balkenzoom-Funktion
(UNITEST Hexagon 330/340)

Wird die Taste betätigt, so
wird die analoge Balken-anzeige
um den Faktor 5 vergrößert.
Dies entspricht optisch einer
Balkenanzeige von 5 x 50 = 250
Segmenten.
Dadurch können Signaländer­ungen schneller erkannt werden.

7.8 NMRR / CMRR

NMRR
(Normal Mode Rejection Ratio)

Die Multimeterserie UNITEST
Hexagon verfügt über ein NMRR­Modus.
Hierbei wird unerwünschtes
Wechselspannungsrauschen, das
Gleichstrom-/Gleichspannungs­messungen verfälschen könnte,
unterdrückt.
NMRR wird normalerweise in
bezug auf dB angegeben. Die UNI­TEST Hexagon Serie ist spezifiziert
auf >60 dB bei 50/60 Hz.

C

DEUTSCH

Sonderfunktionen

25

CMRR
(Common Mode Rejection Ratio)

Gleichspannungsanteile können
an der COM- sowie an der Span­nungseingangsbuchse in Bezug
auf Erde auftreten.
Die Multimeterserie UNITEST
Hexagon verfügt über ein CMRR­Modus.
Hierbei werden Gleichspannungs­anteile unterdrückt, die Digit­sprünge oder Offsets während
Spannungsmessungen verursa­chen könnten.
Bei der UNITEST Hexagon Serie ist
der CMRR-Modus spezifiziert auf
>60 dB bei 0...60 Hz in
Wechselspannungsbereichen und
>120 dB bei 0 Hz, 50 Hz und 60 Hz
in Gleichspannungsbereichen.

7.9 Lichtwellenleitertechnik

7.9.1 Beispiel:

Durchführung der Einfügedämp­fungsmessung nach IEC 874-1,
Methode 6.

Lichtwellenleitertechnik (nur mit
Zubehör OPM110 möglich) siehe
auch Anleitung BEHAcom OPM­110

Allgemeines zum Durchführen von
Messungen nach IEC874-1.
Die IEC874-1 behandelt „Steckver­binder für LWL und Kabel". Sie
beinhaltet unter anderem auch,
wie optische Dämpfungen in Licht­wellenleitersystemen reproduzier­bar gemessen werden können.
Von besonderer Bedeutung sind
die Methoden 6 und 7. Die Metho­de 7 ist für kurze Prüfstrecken ge­eignet, wo beide Anschlüsse eines
Lichtwellenleitersystems, in einem
Raum direkt zugänglich sind, z.B.
Patchcords, Pigtails. Die Methode
6 ist allgemein gültig und immer
durchführbar, benötigt aber mehr
Meßkabel und Kupplungen.

26

Sonderfunktionen

Durchführung der Einfügedämp­fungsmessung nach IEC 874-1,
Methode 6.
Vorbereitung der Einfügedämp­fungsmessung, Methode 6

Die Dämpfung eines optischen
Bauteils soll gemessen werden.
Dazu wird zunächst eine Referenz­messung durchgeführt und dann
die gesuchte Einfügedämpfung
ermittelt. In der nachfolgenden
Beschreibung wird als Prüfling ein
konfektioniertes Anschlußkabel
verwendet.

Notwendige Meßmittel:
Multimeter 93496
Optisches Leistungsmeßgerät
OPM-110
Stabilisierte Lichtquelle BEHAcom
SLS-100
2 Meßkabel
2 Meßkupplungen

Durchführung der Referenzmes­sung

 Das Leistungsmeßgerät und

die stabilisierte Lichtquelle
SLS-100 wird entsprechend
der jeweiligen Bedienungs­anleitung in Betrieb gesetzt.

DEUTSCH

Sonderfunktionen

27

❿ Anschlüsse gemäß Meßaufbau
❿ Lichtquelle SLS-100 einschal-

ten und den gewünschten Lei­stungspegel einstellen

❿ OPM-110 mit dem Schiebe-

schalter einschalten und die
gleiche Wellenlänge ebenfalls
mit dem Schiebeschalter ein­stellen

❿ Das Multimeter mit dem Lei-

stungsmeßgerät OPM-110 zeigt
einen absoluten Meßwert in
dBm an

❿ Das Multimeter wird auf Rela-

tivmessung umgeschaltet. In
der Anzeige erscheint 0,00 mV.
Dies entspricht einem Meßwert
von „0,00 dB“

Z Im Relativwertmodus wird die

Anzeige auf Null gesetzt, d.h.
der augenblickliche Meßwert
wird als Referenzwert abge­speichert. Ab jetzt stellt der
auf der Anzeige sichtbare
Wert immer die Differenz zwi­schen dem gespeicherten Re­ferenzwert und dem augen­blicklich gemessenen Wert
mit entsprechender Polarität
dar.

28

Sonderfunktionen

DEUTSCH

Sonderfunktionen

29

7.9.2 Messung der Einfüge­dämpfung, Methode 6

Z Die Einstellungen an der

Lichtquelle und an dem Lei­stungsmeßgerät dürfen nicht
mehr verändert werden.

❿ Meßkabel an der Meßkupplung

lösen.

 Nicht in die freien Kabelenden

blicken!

❿ Das eine Ende des Prüflings

mit der ersten Meßkupplung
und das andere Ende mit der
zweiten Meßkupplung verbinden.

❿ Das freie Ende der zweiten

Meßkupplung mit dem freien
Ende des zweiten Meßkabels
verbinden.

❿ Die Einfügedämpfung kann

jetzt am Multimeter abgelesen
werden. In unserem Beispiel
beträgt der gemessene Wert

-0,83 dB.

 Nach Abschluß der Messung-

en sollte aus Sicherheits­gründen die Lichtquelle ausge­schaltet werden. Beim Lösen
der Verbindung niemals in die
freien Kabelenden blicken!

8.0 Wartung

Das Gerät benötigt bei einem
Betrieb gemäß der Bedienungs­anleitung keine besondere War­ung.

Sollten Sie im praktischen Alltag
Anwendungsprobleme haben,
steht Ihnen unter der Hotline
(Rufnummer 07684/8009-429)
unser Beratungs-Service kostenlos
zur Verfügung.
Bitte halten Sie für Anfragen zum
Gerät immer die Produktbezeich­nung bereit.

Wenn während oder nach Ablauf
der Garantiezeit Funktionsfehler
auftreten, wird unser Werksservice
Ihr Gerät unverzüglich wieder
instandsetzen.

8.1 Reinigung

Sollte das Gerät durch den tägli­chen Gebrauch schmutzig gewor­den sein, kann es mit einem feuch­ten Tuch und etwas milden
Haushaltsreiniger gesäubert wer­den.

Bevor Sie mit der Reinigung begin­nen, vergewissern Sie sich, daß
das Gerät ausgeschaltet, von der
externen Spannungsversorgung
und von den übrigen angeschlos­senen Geräten (wie z.B. Prüfling,
Steuergeräte, usw.) getrennt ist.

Niemals scharfe Reiniger oder
Lösungsmittel zur Reinigung ver­wenden.

Nach dem Reinigen darf das Gerät
bis zur vollständingen Abtrock­nung nicht benützt werden.

8.2 Kalibrierintervall

Um die angegeben Genauigkeiten
der Meßergebnisse zu erhalten,
muß das Gerät regelmäßig durch
unseren Werksservice kalibriert
werden. Wir empfehlen ein Kali­brierintervall von einem Jahr.

30

Wartung / Reinigung / Kalibrierintervall

8.3 Batteriewechsel

 Vor dem Batteriewechsel muß

das Gerät von den angschlos­senen Meßleitungen getrennt
werden.

 Es dürfen nur die in den Tech-

nischen Daten spezifizierten
Batterien verwendet werden!

Z Bitte denken Sie an dieser

Stelle auch an unsere Umwelt.
Werfen Sie verbrauchte Bat­terien bzw. Akkus nicht in den
normalen Hausmüll, sondern
geben Sie die Batterien bei
Sondermülldeponien oder
Sondermüllsammlungen ab.
Meist können Batterien auch
dort abgegeben werden, wo
neue gekauft werden.

 Es müssen die jeweils gültigen

Bestimmungen bzgl. der Rück­nahme, Verwertung und Be­seitigung von gebrauchten
Batterien und Akkumulatoren
beachtet werden.

 Wird das Gerät über einen län-

geren Zeitraum nicht benutzt,
sollten die Batterien entnom
men werden.

Sollte es zu einer Verunreini­gung des Gerätes durch aus­gelaufene Batteriezellen ge­kommen sein, muß das Gerät
zur Reinigung und Überprü­fung ins Werk eingesandt wer­den.

c Schrauben auf dem Gehäu-

seunterteil lösen.

c Gehäuseoberteil von Ge-

häuseunterteil vorsichtig ab­heben.

c Entleerte Batterie entneh-

men.

c Neue Batterie polrichtig ein-

setzen.

c Gehäuseoberteil mit Gehäu-

seunterteil verschrauben.

Batterie: 9V, IEC 6LR61

DEUTSCH

Batteriewechsel

31

8.4 Sicherungswechsel

 Vor dem Sicherungswechsel

muß das Gerät von den ange­schlossen Meßleitungen ge­trennt werden.

 Verwenden Sie ausschließlich

Sicherungen mit den unter
Technische Daten aufgeführ­ten Spannungs- und Strom­werten.

Das Verwenden von Behelfssiche­rungen, insbesonders das Kurz­schließen der Sicherungshalter, ist
unzulässig und kann die Zer­störung des Gerätes und schwer­wiegende Verletzungen des Be­dienpersonals verursachen.

c Schrauben auf dem Gehäuse-

unterteil lösen.

c Gehäuseoberteil von Gehäuse-

unterteil vorsichtig abheben.

c Defekte Sicherung entnehmen
c Neue Sicherung einsetzen
c Gehäuseoberteil mit Gehäuse-

unterteil verschrauben.

FS1: 1A / 240V, IR 6kA (Bussmann
TDC180-1A oder Vergleichstyp)
UNITEST Best.Nr.: ES1000MAF001

FS2: 13A / 240V, IR 6kA (Bussmann
TDC180-13A oder Vergleichstyp)
UNITEST Best.Nr.: ES13000MAF

32

Sicherungswechsel

DEUTSCH

Technische Daten

33

9.0 Technische Daten

Anzeige: . . . . . . . . . . . . . . . . . . . . .

Analoganzeige: . . . . . . . . . . . . . . . .

Anzeigeumfang: . . . . . . . . . . . . . . .

Meßrate für Numerische Anzeige:

Meßrate für Balkenanzeige: . . . . . .

Polaritätsanzeige: . . . . . . . . . . . . . .

Überlaufanzeige: . . . . . . . . . . . . . . .

Batteriezustandsanzeige: . . . . . . . .

Auto-Power-Off: . . . . . . . . . . . . . . .

Überspannungskategorie: . . . . . . .

Verschmutzungsgrad: . . . . . . . . . .

Stromversorgung: . . . . . . . . . . . . .

Stromaufnahme: . . . . . . . . . . . . . .

Maße: . . . . . . . . . . . . . . . . . . . . . . .

Gewicht: . . . . . . . . . . . . . . . . . . . . .

Umgebungsbedingungen:

Betriebstemperatur: . . . . . . . . . . . .

Lagertemperatur: . . . . . . . . . . . . . .

Höhe über NN: . . . . . . . . . . . . . . . .

Überlastschutz:

Sicherung (µA, mA): . . . . . . . . . . .

Sicherung (A): . . . . . . . . . . . . . . . .

3-5/6 Digit LC-Anzeige
Balkenanzeige mit 52 Segmenten
5000 Digits
5 Messungen/s
60 Messungen/s
automatisch
O.L wird angezeigt
Batteriesymbol erscheint (<ca. 7V)
nach ca. 17 Minuten (abschaltbar)
CAT III / 600V, CAT II / 1000V
2
9V Batterie, IEC 6LR61
ca. 2,6 mA (typisch)
198mm x 97mm x 55mm
(mit Schutzhülle)
430 g (mit Schutzhülle)

0...35°C (0...80% rel. Luftfechte)

35...50°C (0...70% rel. Luftfeuchte)

-20...60°C (0...80% rel. Luftfeuch­te)(mit entfernter Batterie)
bis zu 2000m

1A/240V, IR 6kA (Bussmann
TDC180-1A oder Vergleichstyp)
UNITEST Best.Nr.: ES1000MAF001
13A/240V, IR 6kA (Bussmann
TDC180-13A oder Vergleichstyp)
UNITEST Best.Nr.: ES13000MAF

34

Technische Daten

Angaben beziehen sich auf 23°C±5°C bei <75% rel. Luftfeuchte

Bei den Geräten UNITEST Hexagon 320/340 (True RMS) sind die
Genauigkeiten in den Bereichen 5...100% des Meßbereichsendwertes spe­zifiziert, Crest-Faktor > 3:1 bei Meßbereichsendwert und >6:1 beim halben
Meßbereichsendwert und innerhalb der angegebenen Frequenzbandbreite
für nichtsinusförmige Ströme und Spannungen.

Gleichspannung

Meßbereich Genauigkeit Überlastschutz

50,00 mV ±(0,12% + 2d) 600 V DC / ACeff

500 mV ±(0,06% + 2d) 600 V DC / ACeff

5,000V; 50,00V; 500,0V; 1000V ±(0,08% + 2d) 1050 Veff / 1450 Vp

NMRR: >60dB (50/60Hz)
CMRR: >120db (DC, 50/60Hz, Rs=1kV)
Eingangsimpedanz: 10MV, 16 pF Nominal

(44pF Nominal bei 50mV, 500mV)

Diodentest

Messbereich Genauigkeit Prüfstrom Prüfspannung Überlastschutz

(Typisch)

2,000 V ±(1% + 1d) 0,8mA 3,5 V DC 600 VDC/ACeff

DEUTSCH

Technische Daten

35

Wechselspannung

Meßbereich Genauigkeit Überlastschutz

50 Hz / 60 Hz

50,00mV; 500,0mV; 5,000V; ±(0,5% + 3d) V:1050Veff, 1450Vp
500,0V; 1000V mV: 600 V DC/ACeff

40 Hz ... 500 Hz

50,00mV; 500,0mV ±(0,8% + 3d)

5,000V; 50,00V; 500,0V ±(1,0% + 4d)

1000V ±(1,2% + 4d)

500 Hz ... 20 kHz

50,00mV; 500,0mV 0,5dB*

5,000V; 50,00V; 500,0V 3dB*

1000V Nicht spezifiziert

*Spezifiziert von 30% bis 100% des Meßbereichs
CMMR: >60db (0...60Hz, Rs=1kV)

Eingangsimpedanz: 10MV, 16 pF Nominal

(44pF Nominal im 50mV und 500mV Meßbereich)

V:1050Veff, 1450Vp
mV: 600 V DC/ACeff

V:1050Veff, 1450Vp
mV: 600 V DC/ACeff

*Genauigkeit des Thermofühlers ist nicht mit eingeschlossen

Temperatur (°C / °F) UNITEST Hexagon 330/340

Meßbereich Genauigkeit*

-50°C ...1000°C ±(0,3% + 3d)

36

Technische Daten

Crest-Funktion (V, A) (Peak-Hold)

Genauigkeit: ±150 digits für Signal > 5 ms (dauernd)

Meßbereich Genauigkeit Bürdenspannung Überlastschutz

50 Hz / 60 Hz
500,0 mA 0,15 mV/mA
5000 mA ±(0,6% + 3d) 0,15 mV/mA
50,00 mA 3,3 mV/mA
500,0 mA ±(1,0% + 3d) 3,3 mV/mA
5000 A ±(0,6% + 3d) 0.03 V/A
10,000 A* ±(0,6% + 3d) 0.03 V/A
40 Hz ... 1kHz
500,0 mA ±(0,8% + 4d) 0,15 mV/mA
5000 mA ±(0,8% + 4d) 0,15 mV/mA
50,00 mA ±(0,8% + 4d) 3,3 mV/mA
500,0 mA ±(1,0% + 4d) 3,3 mV/mA
5,000 A ±(0,8% + 4d) 0,03 V/A
10,000 A* ±(0,8% + 4d) 0,03 V/A

Wechselstrom

*10A dauernd, 20 A für max. 30 s mit 5 min Abkühlzeit

240V AC, 150V DC

240V AC, 150V DC

Meßbereich Genauigkeit Bürdenspannung Überlastschutz

500,0 mA 0,15 mV/mA
5000 mA 0,15 mV/mA
50,00 mA ±(0,2% + 4d) 3,3 mV/mA 240V AC,150V DC
500,0 mA 3,3 mV/mA
5,000 A 0,03 V/A
10,00 A* 0,03 V/A

Gleichstrom

*10A dauernd, 20 A für max. 30 s mit 5 min Abkühlzeit

DEUTSCH

Technische Daten

37

Prüfspannung: 1,3 V DC (< 3V DC im 50V und 500V Bereich)

Meßbereich Genauigkeit Überlastschutz

50,00 V ±(0,2% + 6d)

500,0 V ±(0,1% + 3d)

5,000kV / 50,00kV / 500,0kV ±(0,1% + 2d) 600 V DC / ACeff

5,000 MV ±(0,4% + 3d)

50,00 MV ±(1,5% + 5d)

Widerstand

38

Technische Daten

Kapazität

Meßbereich Genauigkeit

50,00 nF ±(0,8% + 3d)

500,0 nF ±(0,8% + 3d)

5,000 µF ±(1,0% + 3d)

50,00 µF ±(2,0% + 3d)

500,0 µF ±(3,5% + 5d)

9999 µF ±(5,0% + 5d)

Akustischer Durchgangstest

Signalton: ca. 20 ... 200V. (Ansprechzeit <100 µs)

Frequenz

Genauigkeit: ±(0.01% + 2d)

Meßfunktion Empfindlichkeit Meßbereich

mV 300 mV 5 Hz ... 125 kHz

5 V 2 V 5 Hz ... 125 kHz

50 V 20 V 5 Hz ... 20 kHz

500 V 80 V 5 Hz ... 1 kHz

1000 V 300 V 5 Hz ... 1 kHz

V, Cx, diode 300 mV 5 Hz ... 125 kHz

mA, mA, A 10% des 5 Hz ... 125 kHz

Meßbereichs

24 Monate Garantie

UNITEST-Geräte unterliegen einer
strengen Qualitätskontrolle. Soll­ten während der täglichen Praxis
dennoch Fehler in der Funktion
auftreten, gewähren wir eine Ga­rantie von 24 Monaten (nur gültig
mit Rechnung).
Fabrikations- oder Materialfehler
werden von uns kostenlos besei­tigt, sofern das Gerät ohne Fremd­einwirkung und ungeöffnet an uns
zurückgesandt wird.
Beschädigungen durch Sturz oder
falsche Handhabung sind vom Ga­rantieanspruch ausgeschlossen.

Treten nach Ablauf der Garantiezeit
Funktionsfehler auf, wird unser
Werksservice Ihr Gerät unverzüg­lich wieder instandsetzen.

Änderungen vorbehalten!

DEUTSCH

Garantie

39

UNITEST

®

Instruction Manual Cat.No. 93494/93495/ 93496/ 93497

UNITEST Hexagon 310/320/330/340
Digital Multimeter

41

ENGLISH

Table of Contents Page

1.0 Introduction/Scope of Supply . . . . . . . . . . . . . . . . . . . . 43

2.0 Transport and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . 44

3.0 Safety References . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

4.0 Operation Elements/Display/Menu Functions . . . . . . . 47

4.1 Operation Elements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

4.2 Menu Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

5.0 Commissioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

5.1 Voltage Measurement . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

5.2 Capacity Measurement (Capacitor Test) . . . . . . . . . . . . . 52

5.3 Diode Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

5.4 Temperature Measurement . . . . . . . . . . . . . . . . . . . . . . . 55

5.5 Resistance Measurement . . . . . . . . . . . . . . . . . . . . . . . . 55

5.5.1 Test Lead Compensation . . . . . . . . . . . . . . . . . . . . . . . . . 56

5.6 Continuity Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

5.7 Current Measurement . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

5.8 Frequency Measurement . . . . . . . . . . . . . . . . . . . . . . . . . 60

6.0 RS232 Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

7.0 Special Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

7.1 Auto-Power-Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

7.2 Accoustic Signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

7.3 Backlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

7.4 MAX/MIN Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

7.5 CREST Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

7.6 Relative Value Function . . . . . . . . . . . . . . . . . . . . . . . . . . 63

7.7 Bargraph Zoom Function . . . . . . . . . . . . . . . . . . . . . . . . . 63

7.8 NMRR/CMRR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

7.9 Fiber Optic Technology . . . . . . . . . . . . . . . . . . . . . . . . . . 64

7.9.1 Example: Carrying out Insertion Loss Measurement . . . . 64

7.9.2 Insertion Loss Measurement, Method 6 . . . . . . . . . . . . . . 67

8.0 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

8.1 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

8.2 Calibration Interval . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

8.3 Battery Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

8.4 Fuse Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

9.0 Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Table of Contents

42

References marked on instru­ment or in instruction manual:

 Reference. Please use utmost

attention.

Z Reference. Please pay utmost

attention.

 Caution! Dangerous voltage.

Danger of electrical shock.

 Continuous double or reinfor-

ced insulation complies with
category II IEC 536.

Conformity symbol, the
instrument complies with the
valid directives. It complies
with the EMV Directive
(89/336/EEC), Standards EN
50081-1 and EN 50082-1 are
fulfilled. It also complies with
the Low Voltage Directive
(73/23/EEC), Standard EN
61010-1 is fulfilled.

 The instruction manual con-

tains information and referen­ces, necessary for safe opera­tion and maintenance of the
instrument.

Prior to using the instrument
(commissioning / assembly) the
user is kindly requested to
thoroughly read the instruction
manual and comply with it in all
sections.

 Failure to read the instruction

manual or to comply with the
warnings and references con­tained herein can result in
serious bodily injury or instru­ment damage.
The respective accident pre­vention regulations establis­hed by the professional asso­ciations are to be strictly
enforced at all times..

43

ENGLISH

1.0 Introduction/Scope of Supply

You have purchased a high quality
measurement instrument of Ch.
BEHA GmbH wich will allow you to
carryout measurement over a long
time period. The company Ch.
BEHA GmbH is a member of the
world -wide operating BEHA Group
with its head office in Glottertal/
Schwarzwald wich also houses our
developement centre. The BEHA
Group is a leading organisation for
Test Measurement Instruments.
The UNITEST Hexagon multime­ters are universally usable. The
UNITEST Hexagon multimeters
were built after the latest safety
regulations. The multimeters are a
valuable help in the manual or
industrial area as well as for the
hobby electronics technician at all
standard measurement tasks.

c Electrically isolated IR/RS232

interface (software with adapter
as option)

c Sensitive 50mV measurement

range

c 5 Ampere current measurement

range

c 50V measurement range,

10mV Resolution

c Optical and acoustic continuity

tester with fast response time

c True RMS (Hexagon 320/340)
c LCD Backlight
c Auto-Power-Off (to be switched

off, if desired)

c Constructed in compliance with

IEC 61010, EN 61010, DIN VDE
0411

The scope of supply comprises:

1 UNITEST Hexagon 310 / 320 /

330 / 340
1 Rubber protection
2 Test leads (1x red, 1x black)
1 Thermocouple (only UNITEST

Hexagon 330/340)
1 Batterie 9 V, IEC 6LR61
1 Instruction manual

Available as accessory:

UNITEST Software incl. Interface
Cable, Order No. 1243

Introduction/Scope of Supply

44

2.0 Transport and Storage

Please keep the original packaging
for later transport, e.g. for calibra­tion. Any transport damage due to
faulty packaging will be excluded
from warranty claims.

In order to avoid instrument dama­ge, it is advised to remove accu­mulators when not using the
instrument over a certain time
period. However, should the
instrument be contaminated by
leaking battery cells, you are kind­ly requested to return it to the fac­tory for cleaning and inspection.

Instruments must be stored in dry
and closed areas. In the case of an
instrument being transported in
extreme temperatures, a recovery
time of minimum 2 hours is requi­red prior to instrument operation.

Transport and Storage

45

ENGLISH

3.0 Safety Rerferences

 The respective accident pre-

vention regulations establis­hed by the professional asso­ciations for electrical systems
and equipment must be stric­tly met at all times.

 In order to avoid electrical

shock, the valid safety and
VDE regulations regarding
excessive contact voltages
must receive utmost attenti­on, when working with volta­ges exceeding 120V (60V) DC
or 50V (25V)rms AC. The
values in brackets are valid for
limited ranges (as for exam­ple medicine and agriculture).

 Measurements in dangerous

proximity of electrical
systems are only to be carried
out in compliance with the
instructions of a responsible
electronics technician, and
never alone.

 If the operator’s safety is no

longer ensured, the instru­ment is to be put out of servi­ce and protected against use.
The safety is no longer insu­red, if the instrument:

c shows obvious damage
c does not carry out the desired

measurements

c has been stored for too long

under unfavourable conditi­ons

c has been subjected to mecha-

nical stress during transport.

 The instrument may only be

used within the operating ran­ges as specified in the techni­cal data section.

Safety Rerferences

46

Z Avoid any heating up of the

instrument by direct sunlight
to ensure perfect functioning
and long instrument life.

 The opening of the instrument

for fuse replacement, for
example, may only be carried
out by professionals. Prior to
opening, the instrument has
to be switched off and dis­connected from any current
circuit.

 The instrument may only be

used under those conditions
and for those purposes for
which it was conceived. For
this reason, in particular the
safety references, the techni­cal data including enviromen­tal conditions and the usage
in dry environments must be
followed.

When modifying or changing the
instrument, the operational safety
is no longer ensured.

Safety Rerferences

47

ENGLISH

Operation Elements / Display / Menu Funktions

4.0 Operation Elements / Display / Menu Funktions

4.1 Operation Elements

➊

LCD

➋

Keys to carry out the
various functions

➌

Measurement function
selection switch

➍

Input socket for current
measurement range 10A

➎

Input socket for measure­ment ranges V, V,

➏

Ground connection for all
measurement ranges

➐

Input socket for current
measurement range
mA, mA

➑

Backside: Infrared/RS232 Interface

48

4.2 Menu Keys

UNITEST Hexagon 330/340

Key is used to display the
following values: top or bottom
value, the difference between top
and bottom value of a measure­ment series.

(Peak Hold)

This key is used to switch to the
CREST function (Peak Hold). This
function enables detection of
maximum and minimum values of
short signals (> 5 ms).

The key is used to switch to
the relative value function. Hereby,
the display can be set to zero to
determine the relative value for a
measurement value.

The key is used to magnify
the analogue bargraph display by
factor 5.

UNITEST Hexagon
310/320/330/340

Measurement ranges marked in
yellow on the function switch can
be selected via key . If this
key is pressed for longer than one
second the backlight is automati­cally switched on.

Key is used to select bet­ween automatic and manual mea­surement ranges selection.

Key is used to switch to fre­quency measurement range.

If the display cannot be seen
during the measurement or if the
value is fluctuating, the measure­ment value can be frozen by pres­sing the switch .

Menu Keys

49

ENGLISH

5.0 Commissioning

General Information to carry out
measurements

 Measurements in dangerous

proximity of electrical
systems are only to be carried
out in compliance with the
instructions of a responsible
electronics technician, and
never alone.

 Prior to usage check the vol-

tage testers for perfect func­tioning on a known voltage
source.

 Test leads and test probes

may only be touched at hand­le surfaces provided.
Absolutely avoid the direct
contact of the test probes.
Prior to switching to a new
measurement range or a new
type of measurement, remove
all connections from UUT.

 The instruments may only be

used in current circuits pro­tected at 16A up to a nominal
voltage of 600 V AC /1000 V
DC.

5.1 Voltage Measurement

 To avoid electrical shock, the

valid safety measures and
VDE directives strictly have to
be met concerning excessive
contact voltage when working
with voltages exceeding 120V
(60V) DC or 50V (25V)rms
AC. The values in brackets are
valid for limited areas (such
as e.g. medicine, agriculture).

Commissioning / Voltage Measurement

50

AC Voltage Measurement:

❿ Select measurement range

V via measurement func­tion selection switch.

❿ Connect the black test lead to

the COM socket and the red
test lead to the / /

socket.

❿ Connect test leads to UUT.
❿ Read the measurement result

displayed on the screen.

DC Voltage Measurement:

❿ Select measurement range

V via measurement func­tion selection switch.

❿ Connect the black test lead to

the COM socket and the red
test lead to the / /

socket.

❿ Connect test leads to UUT.
❿ Read the measurement result

displayed on the screen.

Voltage Measurement

51

ENGLISH

mVolt Measurement Range

❿ Select measurement range

mV via measurement func­tion selection switch.

❿ Connect the black test lead to

the COM socket and the red
test lead to the / /

socket.

❿ Use the key to select the

voltage type

/

to be

measured.

❿ Connect test leads to UUT.
❿ Read the measurement result

displayed on the screen.

Z The multimeter automatically

selects the most appropriate
measurement range (auto
ranging). The function key

is used for manual
measurement range selec­tion.

If the display cannot be seen
during the measurement or if the
value is fluctuating, the measure­ment value can be frozen by pres­sing key .

Voltage Measurement

52

5.2 Capacity Measurement

 Prior to any capacitor test, it

must be ensured, that the
capacitor to be tested is com­pletely discharged. Failure to
comply with this prescription
can lead to dangerous corpo­ral user injuries or cause
instrument damage. Additio­nally, charged capacitors fal­sify the measurement result.

 Charged capacitors have to be

discharged using a high-ohm
resistance (not via short­circuit !).

 When dealing with polarised

capacitors, connect ”-” pole
to the multimeter COM
socket.

Z Resistors and semiconductor

paths in parallel to the capacitor
cause falsified measurement
results.

UNITEST Hexagon 330 and
UNITEST Hexagon 340:

❿ Select measurement range

via measurement function selec­tion switch.

❿ Connect the black test lead to

the COM socket and the red
test lead to the Tem p/

/ / socket.

❿ The capacity test is pre-set. If

the diode symbol appears on
the display the key is
used to switch to capacity test.

UNITEST Hexagon 310 and
UNITEST Hexagon 320:

❿ Select measurement range

via measurement function selec­tion switch.

❿ Connect the black test lead to

the COM socket and the red
test lead to the / /

socket.

❿ Connect test leads to UUT.
❿ Read the measurement result

displayed on the screen.

Capacity Measurement

53

ENGLISH

Z The multimeter automatically

selects the most appropriate
measurement range (auto
ranging). The function key

is used for manual
measurement range selec­tion.

If the display cannot be seen
during the measurement or if the
value is fluctuating, the measure­ment value can be frozen by pres­sing key .

5.3 Diode Test

 Prior to any diode test, it must

be ensured, that the diode to
be tested is not live. Failure to
comply with this prescription
can lead to dangerous corpo­ral user injuries or cause
instrument damage. Additio­nally, foreign voltages falsify
the measurement result.

Z Resistors and semiconductor

paths in parallel to the diode
cause falsified measurement
results.

Capacity Measurement / Diode Test

54

UNITEST Hexagon 330 and
UNITEST Hexagon 340:

❿ Select measurement range

via measurement function

selection switch.

❿ Connect the black test lead to

the COM socket and the red
test lead to the Tem p. /

/ / socket.

❿ Select the diode test via key

. The diode symbol

appears on the display.

UNITEST Hexagon 310 and
UNITEST Hexagon 320:

❿ Select measurement range

via measurement function

selection switch.

❿ Connect the black test lead to

the COM socket and the red
test lead to the / /

socket.

❿ Connect test leads to UUT.
❿ Read the measurement result

displayed on the screen.

Diode Test

55

ENGLISH

5.4 Temperature Measurement

(UNITEST Hexagon 330 /
UNITEST Hexagon 340)

 Prior to any temperature mea-

surement it has to be ensured
that the surface to be measu­res is not live. Failure to com­ply with this prescription can
lead to dangerous corporal
user injuries or cause instru­ment damage.

To avoid burns only touch
UUT by means of the thermo­couple.

❿ Select measurement range

Tem p via measurement func­tion selection switch.

❿ Connect the thermocouple

supplied to COM and Tem/
/ / sockets by respec­ting correct polarity.

❿ Select the desired measure-

ment type (°C /°F). Either C or F
is displayed for the respective­ly selected type of measure­ment.

❿ Connect the thermocouple to

UUT.

❿ Read the measurement result

displayed on the screen.

5.2 Resistance Measurement

 Prior to any resistance measu-

rement it has to be ensured
that the resistor to be tested is
not live. Failure to comply with
this prescription can lead to
dangerous corporal user inju­ries or cause instrument
damage. Additionally, foreign
voltages falsify the measure­ment result.

❿ Select measurement range

/ via measurement fun-

ction selection switch.

❿ Connect the black test lead to

the COM socket and the red
test lead to the Tem p/

/ / socket.

❿ The resistance measurement

range is pre-selected. If the

symbol appears on the
display screen, the resistance
measurement range can be sel­ected using key .

❿ Connect the test leads to UUT.
❿ Read the measurement result

displayed on the screen.

Temperature Measurement/ Resistance Measurement

56

Z The multimeter automatically

selects the most appropriate
measurement range (auto
ranging). The function key

is used for manual
measurement range selec­tion.

If the display cannot be seen
during the measurement or if the
value is fluctuating, the measure­ment value can be frozen by pres­sing key .

5.5.1 Test Lead Compensation

When measuring a small resi­stance value, the test lead resi­stance is of particular importance.
The UNITEST Hexagon Multi­meters are equipped with an inte­grated test lead compensation fea­ture to eliminate any test lead
resistance values.

❿ Position measurement function

selection switch to measure­ment range / .

❿ Connect the black test lead to

the COM socket and the red
test lead to the Tem p/

/ / socket.

❿ Make contact between both

test probes. The present test
lead resistance value is display­ed.

❿ Press the key . Shrt is

displayed on the screen. The
termination of the compensati­on function is indicated by a
double signal sound.

Resistance Measurement / Test Lead Compensation

57

ENGLISH

Now, proceed with the measure­ment as described in section 5.2.
Setting the measurement function
selection switch to a different fun­ction causes compensation func­tion reset.

Test Lead Compensation

58

5.6 Continuity Test

 Prior to any continuity test, it

must be ensured that the resi­stance to be measured is not
live. Failure to comply with
this prescription can lead to
dangerous corporal user inju­ries or cause instrument
damage. Additionally, foreign
voltages falsify the measure­ment result.

❿ Position measurement function

selection switch to /
measurement range.

❿ Connect the black test lead to

the COM socket and the red
test lead to the Tem p/

/ / socket.

❿ The resistance measurement

range is pre-set. Select the
desired measurement function
by pressing key . The
symbol is displayed on the dis­play screen.

❿ Connect test leads to UUT.
❿ The measurement result is

indicated; optical display on the
screen, acoustic indication by
signal sound.

Continuity Test

59

ENGLISH

5.7 Current Measurement

A , mA und mA

 Ensure that the measurement

circuit is not live when
connecting the measurement
instrument.

 After instrument fuse tripping

eliminate the cause for the trip­ping prior to fuse replace­ment..

❿ Select the respective measure-

ment range A , mA
or mA , depending on the
current value to be expected,
by means of measurement fun­ction selection switch. If the
value to be measured is un­known, the highest A
measurement range has to be
selected.

❿ Connect the black test lead with

the COM socket and the red
test lead with the A, mA or

mAsocket.

❿ Select the current value to be

expected by using the key

.

❿ Connect test leads to UUT.

❿ Read the measurement value

on the display screen.

Z The multimeter automatically

selects the most appropriate
measurement range (auto
ranging). The function key

is used for manual
measurement range selec­tion.

If the display cannot be seen
during the measurement or if the
value is fluctuating, the measure­ment value can be frozen by pres­sing the key .

Current Measurement

60

5.8 Frequency Measurement

If the key is pressed during
active measurements, the actually
present frequency is indicated for
all voltage and current measure­ment ranges.
Voltage and current measure­ments have to be carried out as
described in the different sections.

Current Measurement / Frequency Measurement

61

ENGLISH

6.0 RS232 Interface

The UNITEST Hexagon Multimeter
is equipped with an infrared RS232
interface.
The software including the interfa­ce adapter (order no. 1243), availa­ble as option, allow the transfer to
PC and further processing of mea­surement data.

7.0 Special Functions

7.1 Auto-Power-Off

The Multimeters UNITEST
Hexagon are equipped with an
automatic power-off function. This
function becomes active 17 min
after the last pressing of a function
key, last switching of the measure­ment function selection switch, or
if the measurement value falls
below 10% of the measurement
range. To activate the multimeter,
either press the key or
switch the multimeter off and then
on. If the key is pressed
during switching-on, the auto­power-off function is disabled.

7.2 Signal Sound

If the key Hz is pressed during
switch-on, the signal sound is dis­abled. Switching the multimeter
off and on reactivates the signal
sound.

7.3 Backlight

The Multimeters UNITEST Hexa­gon are equipped with backlight.
By pressing key the back­light is switched on. After approx.
30s the backlight is switched off
automatically to save battery
power.

RS232 Interface / Special Functions

62

7.4 MAX/MIN-Funktion
(UNITEST Hexagon 330 / 340)

The MAX/MIN function enables
easy detection of top or bottom
measurement data of a measure­ment. By pressing the key
the MAX/MIN function is activated.

LCD: MAX MIN
An acoustic signal is audible for
every new maximum and mini­mum value of the present measu­rement.

LCD: MAX
The top value (maximum value) of
the present measurement is dis­played.

LCD: MIN
The bottom value (minimum
value) of the present measurement
is displayed.

LCD: MAX-MIN
The difference between the top and
the bottom value of the present
measurement are displayed.

7.5 CREST Function
(UNITEST Hexagon 330/ 340)

The CREST function (Peak Hold)
enables detection of the maximum
and minimum values of short sig­nals (< 5 ms). Thus it is possible,
for example, to measure the peak
value of a sinus voltage and to cal­culate the crest factor (the respec­tive accuracy values have to be
met).

Pressing the key activates
the CREST function. The CREST
function only works for the follo­wing ranges: DC voltage, AC volta­ge, DC current and AC current.

LCD: and MAX
An acoustic signal is audible for
every new minimum or maximum
signal. The highest signal is indi­cated.

LCD: and MIN
An acoustic signal is audible for
every new minimum or maximum
signal. The lowest signal is indica­ted.

Special Functions

63

ENGLISH

LCD: and MAX-MIN
For every new minimum or maxi­mum signal, an acoustic signal is
audible.
The difference between the top and
the bottom value is displayed.

Hold the key for more than
1 s to exit the CREST function.

7.6 Relative Value Function
(UNITEST Hexagon 330/340)

Possibility to reset the display to
zero by means of the relative value
function, in order to determine the
relative value of an average mea­surement value.
Press key . is display­ed and the display is reset to zero.
Carry out the measurement as
described in the previous section.
The relative value to a measure­ment value is displayed.

Among others, this function is
appropriate to measure fiber optic
cables in connection with the res­pective measurement instru­ments. Please refer to section 7.9.

7.7 Bargraph Zoom Function
(UNITEST Hexagon 330/340)

When pressing the key , the
analogue bargraph display is
magnified by factor 5.
Optically, this corresponds to a
bargraph display of 5 x 50 = 250
segments.
This allows faster detection of sig­nal modifications.

7.8 NMRR / CMRR

NMRR
(Normal Mode Rejection Ratio)

The Multimeter series UNITEST
Hexagon is equipped with a
NMRR.
Hereby undesirable AC voltage
noise which falsify DC current / DC
voltage measurements are sup­pressed.
NMRR is normally indicated with
reference to dB. The UNITEST
Hexagon series is specified to >60
dB at 50/60 Hz.

Special Functions

64

CMRR
(Common Mode Rejection Ratio)

DC voltage shares can occur at the
COM as well as at the voltage input
socket with reference to ground.
The Multimeter series UNITEST
Hexagon is equipped with a CMRR
mode.
Hereby undesirable DC voltage
shares are suppressed which
could cause digital jumps or off­sets during voltage measure­ments.
The CMRR mode for the UNITEST
Hexagon series is specified to >60
dB at 0...60 Hz in AC voltage ran­ges and >120 dB at 0 Hz, 50 Hz and
60 Hz in DC voltage ranges.

7.9 Fiber Optic Technology

7.9.1 Example:

Carrying out the insertion loss
measurement in compliance with
IEC 874-1, method 6.

Fiber optic technology (only pos­sible with accessory OPM110)
also refer to instruction manual
BEHAcom OPM-110.

General information to carry out
measurements in compliance with
IEC874-1.
IEC874-1 deals with plug connec­tors for optical waveguides and
cables. It also contains how to
carry out reproducible measure­ments of optical attenuation in
optical waveguide systems.
Methods 6 and 7 are of particular
importance. Method 7 is only valid
for short test paths whereby both
connection of an optical wavegui­de system are directly accessible
within one room, e.g. patch cords,
pigtails. Method 6 has general vali­dity and can always be carried out,
however requires a larger amount
of measurement cables and cou­plings.

Special Functions

65

ENGLISH

Carrying out the insertion loss
measurement in compliance with
IEC 874-1, method 6.
Preparation for insertion loss
measurement, method 6

The attenuation of an optical com­ponent has to be measured. For
this purpose a reference measure­ment is carried out, at first. Then
the required insertion loss is deter­mined. In the following description
a ready-made connection cable is
used as UUT.

Measurement tools required:

Multimeter 93496
Optical Power Meter OPM-110
Stabilised Light Source BEHAcom
SLS-100
2 Measurement cables
2 Measurement couplings

Carrying out the reference mea­surement

 The OPM and the Stabilised

Light Source SLS-100 are put
into service in compliance
with their respective instruc­tion manuals.

Special Functions

66

❿ Connections in compliance

with measurement layout.

❿ Switch on the Light Source SLS

-100 and set desired power
level.

❿ Switch on the OPM-110 using

the pushbutton and also set the
same wavelength by means of
the pushbutton.

❿ The multimeter together with

the Optical Power Meter OPM­110 indicate an absolute mea­surement value in dBm.

❿ The multimeter is set to relati-

ve measurement. 0.00 mV is
displayed. This corresponds to
a measurement value of “0,00
dB“

Z The display is set to zero in

relative value mode, i.e. the
present measurement value is
saved as reference value. As
from now on, the value dis­played always represents the
difference between the saved
reference value and the pre­sently measurement value
with the respective polarity.

Special Functions

67

ENGLISH

Special Functions

7.9.2 Measurement of Insertion
Loss, Method 6

Z Settings on the light source

and the optical power meter
must no longer be changed.

❿ Remove test leads from mea-

surement coupling.

 Do not look into free cable

ends!

❿ Connect one end of the UUT

with the first measurement
coupling and the other end with
the second measurement cou­pling.

❿ Connect the free end of the

second measurement coupling
to the free end of the second
measurement cable.

❿ The insertion loss value can

now be read on the multimeter.
In our example the value mea­sured amounts to -0,83 dB.

 For safety reasons, the user is

kindly requested to switch off
the light source after completi­on of measurements. When
removing the connections
never directly look into the free
cable ends!

68

8.0 Maintenance

When using the instrument in
compliance with the instruction
manual, no special maintenance is
required.

Should operational problems
occur during daily use, our consul­ting service (phone [phone]/
8009-29) will be at your disposal,
free of charge.
For any queries regarding the
instrument, please always quote
product designation and serial
number, both marked on the type
shield label on instrument rear.

If functional errors occur after expi­ration of warranty, our after sales
service will repair your instrument
without delay.

8.1 Cleaning

If the instrument is dirty after daily
usage, it is advised to clean it by
using a humid cloth and a mild
household detergent.

Prior to cleaning, ensure that
instrument is switched off and dis­connected from external voltage
supply and any other instruments
connected (such as UUT, control
instruments, etc.).

Never use acid detergents or dis­solvants for cleaning.

8.2 Calibrartion Intervall

The instrument has to be periodi­cally calibrated by our service
department in order to ensure the
specified accuracy of measure­ment results. We recommend a
calibration interval of oen year.

Maintenance / Cleaning / Calibrartion Intervall

69

ENGLISH

8.3 Batterie replacement

 Prior to storage battery repla-

cement, disconnect the instru­ment from any connected test
leads.

 Only use batteries as descri-

bed in the technical data sec­tion!

Z Please consider your environ-

ment when you dispose of
your one-way batteries or
accumulators. They belong in
a rubbish dump for hazardous
waste. In most cases, the bat­teries can be returned to their
point of sale.

 Please, comply with the res-

pective valid regulation regar­ding the return, recycling and
disposal of used batteries and
accumulators.

 If an instrument is not used

over an extended time period,
the batteries must be remo­ved. Should the instrument be
contaminated by leaking bat­tery cells, the instrument has
to be returned for cleaning
and inspection to the factory.

c Switch of the instrument.
c Loosen the screws on the instru-

ment rear.

c Lift the case cover.
c Remove the discharged batterie.
c Insert new batterie.
c Replace the case cover and

retighten the screws.

Batterie: 1 x 9 V, IEC 6LR61

Batterie replacement

70

8.4 Fuse replacementl

 Prior to fuse replacement,

ensure that multimeter is dis­connected from external vol­tage supply and the other
connected instruments (such
as UUT, control instruments,
etc.).

 Exclusively use fuses of volta-

ge and current values in com­pliance with the technical data
section.

Using auxiliary fuses, in particular
short-circuiting fuse holders is
prohibited and can cause instru­ment destruction or serious bodily
injury of operator.

c Switch of the instrument.
c Loosen the screws on the

instrument rear.

c Lift the case cover.
c Remove the defect fuse.
c Insert new fuse.
c Replace the case cover and

retighten the screws

FS1: 1A / 240V, IR 6kA (Bussmann
TDC180-1A or other with compari­son value) UNITEST Order No.:
ES1000MAF001

FS2: 13A / 240V, IR 6kA (Bussmann
TDC180-13A or other with compa­rison value) UNITEST Order No.:
ES13000MAF

Fuse replacement

71

ENGLISH

Technical Data

9.0 Technical Data

Display: . . . . . . . . . . . . . . . . . . . . . .

Analogue display: . . . . . . . . . . . . . .

Total display: . . . . . . . . . . . . . . . . .

Measurement rate for numerical

display: . . . . . . . . . . . . . . . . . . . . . .

Measurement rate for bargraph dis-

play: . . . . . . . . . . . . . . . . . . . . . . . .

Polarity display: . . . . . . . . . . . . . . .

Overload display: . . . . . . . . . . . . . .

Battery status display: . . . . . . . . . .

Auto-Power-Off: . . . . . . . . . . . . . . .

Overvoltage class: . . . . . . . . . . . . .

Degree of contamination: . . . . . . . .

Power supply: . . . . . . . . . . . . . . . .

Power consumption: . . . . . . . . . . .

Dimensions: . . . . . . . . . . . . . . . . . .

Weight: . . . . . . . . . . . . . . . . . . . . . .

Ambient conditions:

Operation temperature . . . . . . . . . .

Storage temperature: . . . . . . . . . . .

Height above sea level: . . . . . . . . . .

Overload protection:

Fuse (µA, mA): . . . . . . . . . . . . . . . .

Fuse (A): . . . . . . . . . . . . . . . . . . . . .

3 5/6 digit LCD
Bargraph display with 52 segments
5000 digits

5 measurements

60 measurements
automatic
O.L is displayed
Battery symbol appears (< approx. 7V)
After approx. 17 minutes (to be dis­ables, if desired)
CAT III / 600V, CAT II / 1000V
2
9V battery, IEC 6LR61
approx. 2.6 mA (typical)
198mm x 97mm x 55mm
(with protection)
430 g (with protection)

0...35°C (0...80% rel. humidity)

35...50°C (0...70% rel. humidity)

-20...60°C (0...80% rel. humidity)
up to 2000m

1A/240V, IR 6kA (Bussmann
TDC180-1A or similar type)
UNITEST Order No.: ES1000MAF001
13A/240V, IR 6kA (Bussmann
TDC180-13A or similar type)
UNITEST Best.Nr.: ES13000MAF

72

Technical Data

Indications refer to 23°C±5°C at <75% rel. humidity

For the instruments UNITEST Hexagon 320/340 (True RMS) the accuracy
is specified within the ranges 5...100% of final measurement range value.
Crest factor < 3:1 at final measurement range value and < 6:1 at half the
final measurement range value and within the indicated frequency band­width for non-sinus shaped currents and voltages.

Voltage DC

Range Tolerance

Overload Protection

50.00 mV ±(0.12% + 2d) 600 V DC / ACeff

500 mV ±(0.06% + 2d) 600 V DC / ACeff

5.000V; 50.00V; 500.0V; 1000V ±(0.08% + 2d) 1050 Veff / 1450 Vp

NMRR: >60dB (50/60Hz)
CMRR: >120db (DC, 50/60Hz, Rs=1kV)
Input Impedance: 10MV, 16 pF nominal

(44pF nNominal at 50mV, 500mV)

Diode Test

Range Tolerance Test Current Test Voltage Overload Protection

2.000 V ±(1% + 1d) 0.8mA 3.5 VDC 600 V DC/ACeff

73

ENGLISH

Technical Data

Voltage AC

Range Tolerance Overload Protection

50 Hz / 60 Hz

50.00mV; 500.0mV; 5.000V; ±(0.5% + 3d) V:1050Veff, 1450Vp

500.0V; 1000V mV: 600 V DC/ACeff

40 Hz ... 500 Hz

50.00mV; 500.0mV ±(0.8% + 3d)

5.000V; 50.00V; 500.0V ±(1.0% + 4d)

1000V ±(1.2% + 4d)

500 Hz ... 20 kHz

50.00mV; 500.0mV 0.5dB*

5.000V; 50.00V; 500.0V 3dB*

1000V not specified
*Specified from 30% to100% of measurement range
CMMR: >60db (0...60Hz, Rs=1kV)

Input Impedance: 10MV, 16 pF nominal (44pF nominal at 50mV and

500mV measurement range)

V:1050Veff, 1450Vp
mV: 600 V DC/ACeff

V:1050Veff, 1450Vp
mV: 600 V DC/ACeff

*Don’t includes the tolerance of thermo couple

Temperature (only UNITEST Hexagon 330/340)

Range Tolerance*

-50°C ...1000°C ±(0.3% + 3d)

74

Technical Data

Crest-Funktion (V, A) (Peak-Hold)

Tolerance: ±150 digits for signal >5 ms (continuous)

Range Tolerance Burden Voltage

Overload Protection

50Hz / 60 Hz

500.0 mA 0.15 mV/mA
5000 mA ±(0.6% + 3d) 0.15 mV/mA

50.00 mA 3.3 mV/mA

500.0 mA ±(1.0% + 3d) 3.3 mV/mA
5000 A ±(0.6% + 3d) 0.03 V/A

10.000 A* ±(0.6% + 3d) 0.03 V/A
40 Hz ...1 kHz

500.0 mA ±(0.8% + 4d) 0.15 mV/mA
5000 mA ±(0.8% + 4d) 0.15 mV/mA

50.00 mA ±(0.8% + 4d) 3.3 mV/mA

500.0 mA ±(1.0% + 4d) 3.3 mV/mA

5.000 A ±(0.8% + 4d) 0.03 V/A

10.000 A* ±(0.8% + 4d) 0.03 V/A

Current AC

*10A continuous, 20 A for max. 30 s with 5 min. cool down intervall

240V AC, 150V DC

240V AC, 150V DC

Range Tolerance Burden Voltage

Overload Protection

500.0 mA 0.15 mV/mA

5000 mA 0.15 mV/mA

50.00 mA ±(0.2% + 4d) 3.3 mV/mA 240V AC,150V DC

500.0 mA 3.3 mV/mA

5.000 A 0.03 V/A

10.00 A* 0.03 V/A

Current DC

*10A continuous, 20 A for max. 30 s with 5 min. cool down intervall

75

ENGLISH

Technical Data

Test Current: 1,3 V DC (<3V DC at 50V and 500V range)

Range Tolerance Overload Protection

50.00 V ±(0.2% + 6d)

500.0 V ±(0.1% + 3d)

5.000kV / 50.00kV / 500.0kV ±(0.1% + 2d) 600 V DC / ACeff

5.000 MV ±(0.4% + 3d)

50.00 MV ±(1.5% + 5d)

Resistance

76

Technical Data

Capacitance

Range Tolerance

50.00 nF ±(0.8% + 3d)

500.0 nF ±(0.8% + 3d)

5.000 µF ±(1.0% + 3d)

50.00 µF ±(2.0% + 3d)

500.0 µF ±(3.5% + 5d)

9999 µF ±(5.0% + 5d)

Acoustical Continuity Test

Beep at approx. 20...200V. (response-time < 100µs)

Frequenzy

Tolerance: ±(0.01% + 2d)

Measuring function Input Sensitivity Range

mV 300 mV 5 Hz ... 125 kHz

5 V 2 V 5 Hz ... 125 kHz

50 V 20 V 5 Hz ... 20 kHz

500 V 80 V 5 Hz ... 1 kHz

1000 V 300 V 5 Hz ... 1 kHz

V, Cx, diode 300 mV 5 Hz ... 125 kHz

mA, mA, A 10% of 5 Hz ... 125 kHz

measurement range

77

ENGLISH

12 month Warranty

UNITEST instruments are subject
to strict quality control. However,
should the instrument function
improperly during daily use, your
are protected by our 12 months
warranty (valid only with invoice).
We will repair free of charge any
defects in workmanship or materi­al, provided the instrument is
returned unopened and untampe­red with, i.e. with undamaged war­ranty label.
Any damage due to dropping or
incorrect handling are not covered
by the warranty.
If the instrument shows failure fol­lowing expiration of warranty, our
service department can offer you a
quick and economical repair.
Do you have any further questions
regarding the operation of your
Electronic Load?
Our hotline will be pleased to give
you technical advice.

Subject to technical change,
without notice.

Warranty

78

79

ENGLISH

80

11/2000 PTDB93494-02

CH.BEHA GmbH

Elektrotechnik, Elektronik

In den Engematten 14
D-79286 GLOTTERTAL
Tel.: [phone]
Fax.: [phone]
Internet: http://www.beha.com
E-mail:[e-mail]
