SCARAB

LASER

WWW.BEGLEC.COM

Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.

Version: 1.0

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

FR NL DU ES

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país.

ENGLISH USER MANUAL

Thank you for buying this JB Systems product. To take full advantage of all possibilities and for your own safety, please read these operating instructions very carefully before you start using this unit.

FEATURES

This unit is radio-interference suppressed. This product meets the requirements of the current European and national guidelines. Conformity has been established and the relevant statements and documents have been deposited by the manufacturer.

• This device has been designed to produce decorative effect lighting and is used in light show systems.

• 4.9mW Red Laser

• Several working modes:

Stand alone audio mode with built-in microphone

Stand alone automatic mode

Stand alone manual pattern select mode

• 18 preprogrammed shows laser patterns

• Full beam and dotted beam patterns

• Complies to EN/IEC 60825-1 for Laser Safety

BEFORE USE

• Before you start using this unit, please check if there’s no transportation damage. Should there be any, do not use the device and consult your dealer first.

•

Important:

absolutely necessary for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects or problems caused by disregarding this user manual.

• Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user manual.

Check the contents:

Check that the carton contains the following items:

• SCARAB Laser unit

• AC/DC Mains adapter

• Operating instructions

This device left our factory in perfect condition and well packaged. It is

ENGLISH USER MANUAL

SAFETY INSTRUCTIONS:

• To protect the environment, please try to recycle the packing material as much as possible.

• To prevent fire or shock hazard, do not expose this appliance to rain or moisture.

• To avoid condensation to be formed inside, allow the unit to adapt to the surrounding

temperatures when bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance or may even cause damages.

• This unit is for indoor use only.

• Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may

result. If a foreign object enters the unit, immediately disconnect the mains power.

• Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture must be fixed at least 50cm from surrounding walls.

• Don’t cover any ventilation openings as this may result in overheating.

• Prevent use in dusty environments and clean the unit regularly.

• Keep the unit away from children.

• Inexperienced persons should not operate this device.

• Maximum save ambient temperature is 45°C. Don’t use this unit at higher ambient

temperatures.

• Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and servicing.

• Allow the device about 10 minutes to cool down before replacing the bulb or start servicing.

• Always unplug the unit when it is not used for a longer time or before replacing the bulb or start servicing.

• The electrical installation should be carried out by qualified personal only, according to the regulations for electrical and mechanical safety in your country.

• Check that the available voltage is not higher than the one stated on the rear panel of the unit.

• The power cord should always be in perfect condition: switch the unit immediately off when the power cord is squashed or damaged.

• Never let the power-cord come into contact with other cables!

• This fixture must be earthed to in order comply with safety regulations.

• Don’t connect the unit to any dimmer pack.

• Always use an appropriate and certified safety cable when installing the unit.

• In order to prevent electric shock, do not open the cover. Apart from the lamp and mains

fuse there are no user serviceable parts inside.

• Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same type and electrical specifications!

• In the event of serious operating problems, stop using the fixture and contact your dealer immediately.

• The housing and the lenses must be replaced if they are visibly damaged.

• Please use the original packing when the device is to be transported.

• Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering from epilepsy.

JB SYSTEMS® 1/36 SCARAB Laser

JB SYSTEMS® 2/36 SCARAB Laser

ENGLISH USER MANUAL

LASER SAFETY INSTRUCTIONS:

• According to the EN 60825-1:1994 + A1:2002 + A2:2002 regulations, this laser falls under the classification 3R. Direct eye exposure can be dangerous.

• This product is a so-called show laser, emitting radiation with a wavelength spectrum between 400 and 700 nm and producing lighting effects for shows.

• Due to the construction of this laser, the beam is moved so fast, that it can only hit the eye very short. This is why the use of this laser for a Laser-Light-Show can be regarded as save.

• Never direct the laser beam to people or animals and never leave this device running unattended.

• This laser may only be used for shows. The operation of a class 3R show laser is only allowed if the operation is controlled by a skilled and well-trained operator.

• Depending on the classification, operating a laser product can produce laser radiation that may cause permanent eye damage and/or skin damage. The legal instructions for using a laser product vary from country to country. The user must always inform himself on the legal instructions valid in his country and apply them to his situation.

Please note that installations and unskilled operation!

Avoid direct eye exposure! Laser radiation can cause eye damage

and/or skin damage. All protective measures for a safe operation of

JB SYSTEMS

DANGER: LASER RADIATION !

this laser must be applied.

cannot be made liable for damages caused by incorrect

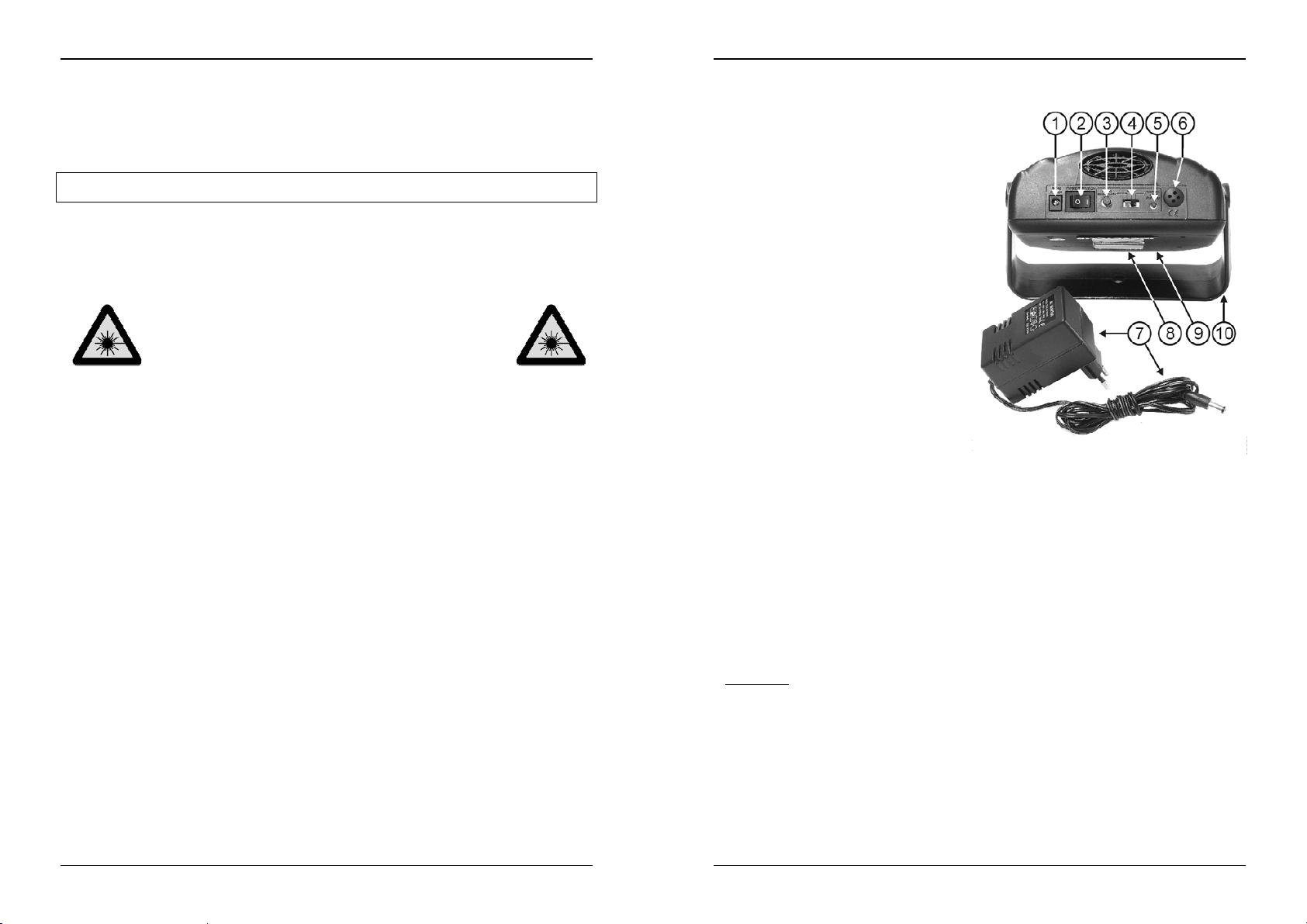

DESCRIPTION:

1. DC 9V INPUT: this input is used to

connect the AC/DC adapter.

2. ON/OFF SWITCH: used to switch the

unit on/off. Make sure you have fully read and understood all safety related issues in this user manual before you switch on the laser!

3. AUDIO SENSITIVITY: when the laser

is set to audio mode you can adapt the sensitivity of the built-in microphone to obtain optimal performance.

4. MODE SWITCH: used to set the unit

in one of the 3 available modes.

5. PATTERN SELECTOR: when the unit

is used in manual pattern mode, you can select the preprogrammed patterns by pressing this button.

6. INTERNAL MICROPHONE: The built-

in microphone is used to synchronize the laser show to the music.

ENGLISH USER MANUAL

7. AC/DC ADAPTER: adapter to convert the 230Vac mains input to the 9Vdc needed for

the SCARAB laser.

8. WARNING LABELS: “Caution – Class 3R laser. Laser Radiation when open. Avoid

exposure to beam.”

9. LASER OUTPUT: On the front of the enclosure there’s a large opening where the laser

beam leaves the enclosure, make sure to NEVER look inside the unit through this opening while the laser effect is switched on!

10. HANGING BRACKET: with 2 screws on both sides to fasten the unit and a mounting

hole to fix a mounting hook.

OVERHEAD RIGGING

•

Important: The installation must be carried out by qualified service personal only. Improper installation can result in serious injuries and/or damage to property. Overhead rigging requires extensive experience! Working load limits should be respected, certified installation materials should be used, the installed device should be inspected regularly for safety.

• Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and servicing.

• Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids. The fixture must be fixed

• The device should be installed out of reach of people and outside areas where persons may walk by or be seated.

• Before rigging make sure that the installation area can hold a minimum point load of 10times the device’s weight.

• Always use a certified safety cable that can hold 12times the weight of the device when installing the unit. This secondary safety attachment should be installed in a way that no part of the installation can drop more than 20cm if the main attachment fails.

• The device should be well fixed; a free-swinging mounting is dangerous and may not be considered!

• Don’t cover any ventilation openings as this may result in overheating.

• The operator has to make sure that the safety-relating and machine-technical

installations are approved by an expert before using them for the first time. The installations should be inspected every year by a skilled person to be sure that safety is still optimal.

at least 50cm

CAUTION EYEDAMAGE: Always position the laser in a way that prevents the audience from looking directly into the laser beams. The installation should assure that the beam will not strike the audience.

from surrounding walls.

JB SYSTEMS® 3/36 SCARAB Laser

JB SYSTEMS® 4/36 SCARAB Laser

ENGLISH USER MANUAL

HOW TO SET UP AND CONTROL THE UNIT

• Regular breaks during operation are essential to maximize the life of this device as it is not designed for continual use.

• Do not switch the unit on and off in short time intervals as this reduces the lamp life.

• Always unplug the unit when it is not used for a longer time. or before replacing the bulb

or start servicing.

• In the event of serious operating problems, stop using the fixture and contact your dealer immediately.

•

Important:

of persons suffering from epilepsy.

You can operate the unit in 3 ways:

1) STAND ALONE AUDIO MODE

• Put the mode switch in the left position (audio)

• Switch the unit on.

• Put on some rhythmic music at the desired level.

• Adjust the music sensitivity potentiometer.

The SCARAB LASER projects the different laser patterns following the rhythm of the music.

2) STAND ALONE AUTOMATIC MODE

• Put the mode switch in the middle position (auto)

• Switch the unit on.

The SCARAB LASER projects the different laser patterns automatically.

3) STAND ALONE MANUAL PATTERN SELECT MODE

• Put the mode switch in the right position (manual)

• Switch the unit on.

• The SCARAB LASER projects one of the 18 pre-programmed patterns until you press

the “pattern select” button to go to the next pattern…

Never look directly into the laser beam! Don’t use the effect in the presence

ENGLISH USER MANUAL

• The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty surroundings can cause greater accumulation of dirt on the unit’s optics.

• Clean with a soft cloth using normal glass cleaning products.

• Always dry the parts carefully.

• Clean the external optics at least once every 30 days.

• Clean the internal optics at least every 90 days.

Attention: personnel!

SPECIFICATIONS

Power input: 9Vdc (>800mA) AC/DC power adapter: AC 230V,50Hz Æ 9Vdc (800mA or more) Sound Control: Internal microphone Laser Power: 4.9mW Red CW laser (λ = 650nm) Laser radiation class: 3R Laser Safety Standard: EN60825-1:1994 + A1:2002 + A2:2002 Size: 143 x 160 x 75mm Weight: 0,75kg

We strongly recommend internal cleaning to be carried out by qualified

Every information is subject to change without prior notice

MAINTENANCE

• Make sure the area below the installation place is free from unwanted persons during servicing.

• Switch off the unit, unplug the mains cable and wait until the unit has been cooled down.

During inspection the following points should be checked:

• All screws used for installing the device and any of its parts should be tightly fastened and may not be corroded.

• Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any deformation.

• When an optical lens is visibly damaged due to cracks or deep scratches, it must be replaced.

• The mains cables must be in impeccable condition and should be replaced immediately when even a small problem is detected.

• In order to protect the device from overheat the cooling fans (if any) and ventilation openings should be cleaned monthly.

• The interior of the device should be cleaned annually using a vacuum cleaner or air-jet.

JB SYSTEMS® 5/36 SCARAB Laser

JB SYSTEMS® 6/36 SCARAB Laser

FRANÇAIS MODE D’EMPLOI

Merci d’avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l’appareil, lisez attentivement cette notice avant utilisation.

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d’effets lumière décoratifs et est utilisé dans

des spectacles lumineux.

• Laser 4.9mW rouge

• Plusieurs modes de fonctionnement:

Mode autonome avec microphone incorporé

Mode autonome automatique

Mode autonome avec sélection manuelle des motifs

• 18 motifs préprogrammés

• Motifs de faisceaux pleins et faisceaux pointillés

• En accord avec les normes EN/IEC 60825-1 pour la Sécurité Laser

AVANT UTILISATION

• Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En

cas d’endommagement, n’utilisez pas l’appareil et contactez le vendeur.

• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est

primordial que l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en garde de ce manuel.

• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez

l’appareil, assurez-vous d’y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l’emballage contient les articles suivants:

• SCARAB Laser unit

• Adaptateur secteur AC/DC

• Mode d'emploi

INSTRUCTIONS DE SECURITE:

• Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à

la pluie ou l’humidité.

• Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’unité de fonctionner en performance optimale et peut même causer des dommages.

• Cette unité est destinée à une utilisation à l’intérieur uniquement.

• Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Risque de choc

électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l’unité, déconnectez immédiatement de la source d’alimentation.

• Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé à 50 cm minimum des murs.

• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.

• Ne pas utiliser dans un environnement poussiéreux et nettoyez l’unité régulièrement.

• Ne pas laisser l’unité à portée des enfants.

• Les personnes non expérimentées ne doivent pas utiliser cet appareil.

• La température ambiante maximum d’utilisation de l’appareil est de 45°C. Ne pas

l’utiliser au-delà de cette température.

• Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.

• Laissez l’appareil refroidir environ 10 minutes avant de remplacer l’ampoule ou d’effectuer des réparations.

• Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée, avant de changer une ampoule ou d’entreprendre des réparations.

• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.

• Assurez-vous que le voltage de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l’arrière de l’appareil.

• Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension si le cordon est écrasé ou endommagé.

• Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !

• L’appareil doit être à la masse selon les règles de sécurités.

• Ne pas connecter l’unité à un variateur de lumière.

• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité.

• Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors des ampoules et du

fusible principal, il n’y a pas de pièces pouvant être changées par l’utilisateur à l’intérieur.

• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques !

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement.

• La coque et les lentilles doivent être remplacées si visiblement endommagées.

• Utilisez l’emballage d’origine si l’appareil doit être transporté.

JB SYSTEMS® 7/36 SCARAB Laser

JB SYSTEMS® 8/36 SCARAB Laser

FRANÇAIS MODE D’EMPLOI

• Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée par les parties responsables.

Important:

présence de personnes souffrant d’épilepsie.

Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en

INSTRUCTIONS DE SECURITE LASER:

• Selon la réglementation EN 60825-1:1994 + A1:2002 + A2:2002, ce laser fait partie de la classe 3R. Une exposition directe des yeux au faisceau peut être dangereux.

Evitez d’exposer les yeux directement au laser! Les radiations Laser peuvent endommager les yeux et/ou la peau. Toutes les

mesures de protection doivent être appliqués pour des raisons de

• Ce produit est ce qu’on appelle un laser de spectacle, émettant des radiations avec un spectre de longueurs d’ondes situé entre 400 et 700 nm et produit des effets lumière pour les spectacles.

• La construction de ce laser fait que le faisceau bouge tellement vite, qu’il ne peut toucher l’œil qu’un très bref instant. C’est grâce à cela que l’utilisation de ce laser, pour créer un spectacle lumière, peut être considéré comme sûr.

• Ne dirigez jamais le faisceau laser directement sur des personnes ou animaux et ne laissez jamais fonctionner l’appareil sans surveillance.

• Ce laser peut uniquement être utilisé pour des spectacles. L’utilisation de lasers classe 3R est uniquement autorisé s’il est manipulé par des opérateurs qualifiés bien entraînés.

• Dépendant de sa catégorie, l’utilisation d’un laser peut produire des radiations qui endommagent de façon permanente les yeux et/ou la peau. Les lois sur l’utilisation d’un produit laser varie d’un pays à l’autre. L’utilisateur doit toujours s’informer et appliquer les législations et les mesures de sécurité de rigueur de son pays.

JB SYSTEMS ne peut en aucun cas être tenu comme responsable des dommages causés par des installations incorrectes et/ou par des opérateurs non qualifiés!

DANGER: RADIATIONS LASER !

sécurité.

FRANÇAIS MODE D’EMPLOI

DESCRIPTION:

1. ENTRÉE 9V DC: cette entrée est

utilisée pour connecter un adaptateur AC/DC.

2. ON/OFF: utilisé pour allumer et

éteindre l’appareil. Assurez-vous de lire entièrement et d’avoir compris toutes les mesures de sécurité indiquées dans ce manuel avant d’allumer le laser!

3. SENSIBILITÉ AUDIO: quand le

laser est programmé sur le mode audio vous pouvez adapter la sensitivité du microphone intégré pour obtenir une performance optimale.

4. INTERRUPTEUR « MODE »: utilisé

pour programmer l’appareil sur un des 3 modes disponibles.

5. SÉLECTEUR DE MOTIFS: quand

l’appareil est utilisé en mode manuel de motifs, vous pouvez sélectionner les motifs préprogrammés en appuyant sur ce bouton.

6. MICROPHONE INTERNE: Le microphone incorporé est utilisé pour synchroniser le

show laser sur la musique.

7. ADAPTEUR AC/DC: adaptateur pour convertir l’entrée d’alimentation secteur alternatif

230V aux 9Vdc requise pour le laser SCARAB.

8. ÉTIQUETTE D’AVERTISSEMENTS: “Attention – Laser classe 3R. Radiation de lasers

si ouvert. Évitez l’exposition aux rayons.”

9. SORTIE LASER: Sur le devant de l’appareil, il y a une grande ouverture d’où le rayon

laser sort, assurez-vous de ne JAMAIS regarder à l’intérieur de l’appareil par cette ouverture pendant qu’il est allumé!

10. SUPPORT DE FIXATION: avec 2 vis sur les deux côtés pour sécuriser l’appareil et un

trou pour fixer un crochet de support.

JB SYSTEMS® 9/36 SCARAB Laser

INSTALLATION EN HAUTEUR

• Important: L’installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l’appareil. L’installation en hauteur exige de l’expérience ! Les limites de charge doivent être respectées, du matériel d’installation certifié doit être utilisé, et l’appareil installé doit subir des inspections de sécurité régulièrement.

• Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables lors de l’installation, la désinstallation ou la maintenance.

• Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé à

• L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.

JB SYSTEMS® 10/36 SCARAB Laser

50 cm minimum

des murs alentours.

FRANÇAIS MODE D’EMPLOI

• Avant l’installation assurez-vous que la zone d’installation supporte un point localisé minimum de 10 fois le poids de l’appareil.

• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de l’installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu’aucune partie de l’appareil ne puisse descendre de plus de 20 cm si le support principal tombe.

• L’appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré !

• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.

• L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien

approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

PRUDENCE, ENDOMMAGEMENT DES YEUX: Positionnez toujours le laser de tel façon que le public ne peut regarder directement dans le faisceau laser. Assurez vous que le faisceau ne « touchera » pas le

COMMENT REGLER ET UTILISER LE LASER

• Des pauses régulières dans l’utilisation sont primordiales pour maximiser la durée de vie de l’appareil, puisqu’il n’est pas conçu pour une utilisation continue.

• Ne pas mettre l’unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.

• Débranchez systématiquement l’appareil s’il n’est pas utilisé pour une période prolongée.

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement.

•

Important:

présence de personnes souffrant d’épilepsie.

Vous pouvez faire fonctionner l’appareil de 3 manières:

1) MODE AUDIO AUTONOME

• Mettez le l’interrupteur « mode » à gauche (audio)

• Allumez l’appareil.

• Mettez de la musique rythmée au niveau sonore désiré.

• Réglez le potentiomètre de la sensibilité de la musique.

Le LASER SCARAB projette des motifs lasers différents en fonction du rythme de la musique.

2) MODE AUTONOME AUTOMATIQUE

• Mettez le l’interrupteur « mode » au milieu (auto)

• Allumez l’appareil.

Le LASER SCARAB projette les motifs lasers différents automatiquement.

3) MODE AUTONOME DE SÉLECTION MANUELLE DE MOTIFS

• Mettez le l’interrupteur « mode » à droite (manuel)

• Allumez l’appareil.

• Le LASER SCARAB projette un des 18 motifs préprogrammés jusqu’à ce que vous

appuyez sur le bouton “sélection motif” pour passer au motif suivant.

public.

Ne jamais fixer directement le rayon laser ! Ne pas utiliser d’effets en

FRANÇAIS MODE D’EMPLOI

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables lors de la maintenance

• Mettez l’unité hors tension, débranchez le cordon d’alimentation et attendez que l’appareil ait refroidi.

Pendant l’inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.

• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.

• Lorsqu’une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.

• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d’un problème, même bénin.

• Pour protéger l’appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement.

• L’intérieur de l’appareil doit être nettoyé annuellement à l’aide d’un aspirateur ou jet d’air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l’environnement dans lequel l’appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importante sur les optiques de l’appareil.

• Nettoyez à l’aide d’un chiffon doux avec des produits de nettoyage pour verres

• Séchez toujours les parties soigneusement.

• Nettoyez les optiques externes ou moins une fois tous les 30 jours.

• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: interne par du personnel qualifié !

SPECIFICATIONS

Alimentation: 9Vdc (>800mA) Adaptateur AC/DC: AC 230V,50Hz Æ 9Vdc (800mA ou plus) Contrôle de son: Microphone interne Puissance du Laser: CW Laser 4.9mW Rouge (λ = 650nm) Laser Classe: 3R Norme de sécurité Laser: EN60825-1:1994 + A1:2002 + A2:2002 Taille: 143 x 160 x 75mm Poids: 0,75kg

Chacune de ces informations peut être modifiée sans avertissement préalable

normaux.

Nous vous recommandons fortement de faire exécuter le nettoyage

JB SYSTEMS® 11/36 SCARAB Laser

JB SYSTEMS® 12/36 SCARAB Laser

NEDERLANDS HANDLEIDING

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

NEDERLANDS HANDLEIDING

VEILIGHEIDSVOORSCHRIFTEN:

• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te

• Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische

• Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows.

• 4.9mW Rode Laser

• Verschillende werkmodi:

Autonome audio modus met ingebouwde microfoon

Autonome automatische modus

Autonome manuele patroon selectiemodus

• 18 voorgeprogrammeerde laserpatronen

• Volledige straal en onderbroken straalpatronen

• Voldoet aan EN/IEC 60825-1 voor Laserveiligheid

• Gebruik dit apparaat uitsluitend binnenshuis.

• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische

• Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen

• Bedek geen enkele ventilatieopening om oververhitting te vermijden.

• Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig

• Houd het apparaat uit de buurt van kinderen.

• Dit apparaat mag niet door onervaren personen bediend worden.

• De maximum veilige omgevingstemperatuur is 45°C. Gebruik het apparaat dus niet bij

• Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen

EERSTE INGEBRUIKNAME

• Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

•

Belangrijk:

erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

• Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• SCARAB Laser

• AC/DC adapter

• Handleiding

JB SYSTEMS® 13/36 SCARAB Laser

Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is

• Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of

• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt

• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd

• Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de

• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat

• Laat de elektrische draad nooit in contact komen met andere draden.

• Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.

• Sluit het apparaat niet aan op een elektronische dimmer.

• Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het

• Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van

• Repareer

JB SYSTEMS® 14/36 SCARAB Laser

recycleren.

schokken te voorkomen.

omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen.

schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.

en/of vloeistoffen. De installatie moet op minstens 50 cm van de muren rondom geplaatst worden.

schoon.

hogere temperaturen.

ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.

alvorens te starten met de onderhoudsbeurt.

of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt.

personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.

achterzijde van het toestel.

onmiddellijk af als de elektrische kabel gekneusd of beschadigd is.

toestel.

de lamp en de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.

een zekering en overbrug de zekeringhouder beschadigde zekering elektrische kenmerken.

nooit

door een zekering van hetzelfde type en met dezelfde

steeds

. Vervang een

nooit

NEDERLANDS HANDLEIDING

• Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.

• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het

toestel aan te brengen.

Belangrijk:

aan epilepsie.

Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden

LASER SAFETY INSTRUCTIES:

• Volgens de normen EN 60825-1:1994 + A1:2002 + A2:2002 valt dit apparaat onder de klasse 3R lasers. Direct oogcontact met de laserstraal kan gevaarlijk zijn.

• Dit product is een zogenaamde showlaser, veroorzaakt straling met een golflengte tussen 400 en 700 nm bedoeld om effecten voor lichtshows te creëren.

• Door de bouw van deze laser beweegt de laserstraal zo snel dat het oog enkel voor een erg korte tijd aan de laserstraling zal worden blootgesteld. Daarom kan het gebruik van deze laser voor lightshow toepassingen als veilig worden beschouwd.

• Richt de laserstralen nooit op mensen of dieren en laat het apparaat nooit onbemand werken.

• Deze laser mag enkel voor lightshows gebruikt worden. Het gebruik van een klasse 3R laser is enkel toegelaten als deze bediend wordt door een persoon die hiervoor opgeleid is en over de nodige ervaring beschikt.

• Afhankelijk van de laser klasse kan het gebruik van een laser straling voortbrengen die permanente oog en/of huidbeschadiging kan veroorzaken. De wettelijke voorschriften voor het gebruik van lasers kan van land tot land verschillen. De gebruiker zal zich steeds informeren over de wettelijke voorschriften die in zijn land gelden en zich hieraan strikt houden!

JB SYSTEMS kan niet verantwoordelijk gesteld worden voor ongevallen die het gevolg zijn van een verkeerde installatie en/of gebruik van dit product!

JB SYSTEMS® 15/36 SCARAB Laser

GEVAAR: LASER STRALING !

Vermijd direct oogcontact! Laser straling kan oog en/of huid

verbranding veroorzaken. Alle mogelijke maatregelen voor een

veilig gebruik van dit apparaat moeten genomen worden.

NEDERLANDS HANDLEIDING

BESCHRIJVING:

1. DC 9V INGANG: deze ingang wordt

2. AAN/UIT SCHAKELAAR: gebruikt om

3. AUDIO GEVOELIGHEID: als de laser

4. MODUSSCHAKELAAR: wordt

5. PATROONSELECTOR: als het toestel

6. INTERNE MICROFOON: De inge-

7. WISSEL/GELIJKSTROOM ADAPTER: adapter om de 230V wisselstroom

8. WAARSCHUWINGSLABELS: “Waarschuwing – Klasse 3R laser. Laserstraling bij

9. LASERUITGANG: Aan de voorkant van de behuizing is er een grote opening

10. OPHANGBEUGEL: met 2 vijzen langs weerskanten om het toestel vast te maken en

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam

• Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen

• Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of

JB SYSTEMS® 16/36 SCARAB Laser

gebruikt om de Wissel/Gelijkstroom adapter aan te sluiten.

het toestel aan en uit te zetten. Zorg ervoor dat je alle teksten over veiligheid in deze handleiding volledig gelezen en begrepen hebt alvorens de laser aan te zetten!

in audiomodus staat, kan je de gevoeligheid van de ingebouwde microfoon aanpassen om een optimale prestatie te verkrijgen.

gebruikt om het toestel in één van de 3 beschikbare modi te zetten.

in manueel patroon modus gebruikt wordt, kan je de voorgeprogrammeerde patronen kiezen door op deze knop te drukken.

bouwde microfoon wordt gebruikt om de lasershow gelijk te laten lopen met de muziek.

netaansluiting om te zetten in de 9Vgelijkstroom die nodig is voor de SCARAB laser.

opening. Vermijd blootstelling aan straal.”

waarlangs de laserstraal de behuizing verlaat. Kijk NOOIT binnenin het toestel doorheen deze opening als het lasereffect aan staat!

een opening om een haak aan vast te maken.

onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.

tijdens het plaatsen, het weghalen en het onderhoud.

vloeistoffen. Het toestel moet worden bevestigd muren.

op minstens 50 cm

van de omringende

NEDERLANDS HANDLEIDING

• Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.

• Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.

• Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.

• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag zelfs niet gedacht worden.

• Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.

• De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is.

GEVAAR VOOR OOGLETSELS: bij de installatie er altijd voor zorgen dat het publiek nooit rechtstreeks in de laserstralen kan kijken. Bij de installatie moet men ervoor zorgen dat de laserstralen niet rechtstreeks op het publiek gericht worden.

OPSTELLEN EN BEDIENEN

• Regelmatige pauzes bij het bedienen zijn noodzakelijk om het apparaat zo lang mogelijk

te laten functioneren, daar het niet bedoeld is om onafgebroken te functioneren.

• Zet het toestel niet aan en uit met korte tussenpozen omdat de lamp het anders eerder

begeeft.

• Trek altijd de stekker uit het stopcontact als het apparaat langere tijd geen dienst doet.

• Stop, in geval van serieuze bedieningsproblemen, met het gebruiken van het apparaat

en stel U onmiddellijk in verbinding met uw dealer.

•

Belangrijk:

aanwezigheid van mensen die aan epilepsie lijden.

Je kan het toestel op 3 manieren bedienen:

1) AUTONOME AUDIO MODUS

• Zet de modusschakelaar in de linkerpositie (audio)

• Zet het toestel aan.

• Speel wat ritmische muziek op het gewenste niveau.

• Pas de muziekgevoeligheid van de laser aan.

De SCARAB LASER projecteert de verschillende laserpatronen op het ritme van de muziek.

2) AUTONOME AUTOMATISCHE MODUS

• Zet de modusschakelaar in middenpositie (auto)

• Zet het toestel aan.

De SCARAB LASER projecteert automatisch de verschillende laserpatronen.

JB SYSTEMS® 17/36 SCARAB Laser

Kijk nooit rechtstreeks in de laserstraal. Gebruik het effect nooit in de

NEDERLANDS HANDLEIDING

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste

• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is

Bij inspectie moeten de volgende punten worden gecontroleerd.

• Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten

• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers)

• Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen,

• De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden,

• Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er

• De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!!

TECHNISCHE KENMERKEN

Voeding: 9Vdc (>800mA) AC/DC adapter: AC 230V,50Hz Æ 9Vdc (800mA of hoger) Geluidscontrole: Inwendige microfoon Laser vermogen: 4,9mW rode CW laser (λ = 650nm) Laser klasse: 3R Laser Safety Standaard: EN60825-1:1994 + A1:2002 + A2:2002 Afmetingen: 143 x 160 x 75mm Gewicht: 0,75 kg

JB SYSTEMS® 18/36 SCARAB Laser

3) AUTONOME MANUEEL PATROON SELECTIEMODUS

• Zet de modusschakelaar in de rechtse positie (manueel)

• Zet het toestel aan.

• De SCARAB LASER projecteert één van de 18 voorgeprogrammeerde patronen totdat

je op de knop “patroon selecteren” drukt om naar het volgende patroon te gaan …

personen tijdens het onderhoud.

afgekoeld.

goed vastgedraaid zijn en mogen niet verroest zijn.

mogen absoluut niet verwrongen zijn.

dan moet deze vervangen worden.

wanneer er zelfs maar een klein probleem ontdekt werd.

zijn) en de ventilatieopeningen elke maand gereinigd te worden.

een luchtspuit.

regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen altijd zorgvuldig af,

• Reinig de uitwendige optische uitrusting minstens één keer per maand.

• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Elke inlichting kan veranderen zonder waarschuwing vooraf

DEUTSCH BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems-Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.

• 4.9mW Roter Laser

• Unterschiedliche Einsatzmöglichkeiten:

• Alleinstehend, Audio Modus mit eingebautem Mikrofon

• Alleinstehend, Automatischer Modus

• Alleinstehend, Manuelle Auswahl eines Musters

• 18 vorprogrammierte Laser Muster

• Voller Strahl und gepunktete Strahl Muster

• Entspricht der EN/IEC 60825-1 Norm für Lasersicherheit

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen.

•

Wichtiger Hinweis:

Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.

• Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:

• SCARAB Laser Gerät

• AC/DC Power Adapter

• Bedienungsanleitung

Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen.

DEUTSCH BEDIENUNGSANLEITUNG

SICHERHEITSHINWEISE

• Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen.

• Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit

aussetzen.

• Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.

• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen,

Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.

• Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.

• Für Kinder unerreichbar aufbewahren.

• Unerfahrene Personen sollen das Gerät nicht bedienen.

• Umgebungstemperatur darf 45ºC nicht überschreiten.

• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen

unterhalb des Geräts befinden.

• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkühlzeit einhalten.

• Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.

• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen.

• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.

• Gerät nicht mit beschädigtem Netzkabel betreiben.

• Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!

• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.

• Gerät nicht an einen Dimmer anschließen.

• Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.

• Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind

keine zu wartenden Bauteile im Gerät enthalten.

• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!

• Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen.

• Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.

• Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu

vermeiden.

• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

JB SYSTEMS® 19/36 SCARAB Laser

JB SYSTEMS® 20/36 SCARAB Laser

DEUTSCH BEDIENUNGSANLEITUNG

LASER SICHERHEITS HINWEISE:

• Nach der Klassifizierung auf Grundlage der Sicherheitsnorm EN 60825-1:1994 + A1:2002 + A2:2002 fällt dieser Laser unter die Laserklasse 3R. Bei Lasern dieser Klasse kann ein direkter Blick in den Strahl gefährlich sein.

GEFAHR DURCH LASERSTRAHLUNG!

Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen.

Alle Schutzmaßnahmen für den sicheren Betrieb dieses Lasers

• Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sichtbare Strahlung im Wellenlängenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt.

• Durch die Bauweise des vorliegenden Lasers wird der Strahl so schnell bewegt, dass er das Auge nur sehr kurzzeitig treffen kann. Dadurch gilt der Einsatz dieses Lasers für die Laser-Light-Show laut BG-Merkblatt "Discolaser" als ungefährlich.

• Laserstrahl niemals auf Personen oder Tiere ausrichten.

• Das Gerät darf niemals unbeaufsichtigt betrieben werden!

• Dieser Laser darf nur für Vorführzwecke eingesetzt werden. Der Betrieb eines Showlaser

der Klasse 3R ist nur dann zugelassen, wenn der Laserbetrieb von einem erfahrenen und gut ausgebildeten Bediener gesteuert und überwacht wird.

• Beim Betreiben einer Laser-Einrichtung lässt sich je nach Laserklassifzierung eine Laserstrahlung erzeugen, die zu irreparablen Augen- und/oder Hautschäden führen kann. Die Sicherheitshinweise für den Gebrauch von Laser Produkten können von Land zu Land verschieden sein. Der Benutzer muss sich selbst über die Sicherheitshinweise in seinem Land informieren.

JB SYSTEMS

bestimmungsgemäßen Betrieb verursacht werden!

haftet nicht für Schäden, die durch unsachgemäße Installation und nicht

Direkte Bestrahlung der Augen vermeiden!

müssen unbedingt eingehalten werden!

BESCHREIBUNG

1. DC 9V EINGANG: Dieser Eingang

wird verwendet um mit den AC/DC Wechselstromadapter zu verbinden.

2. AN/AUS SCHALTER: Wird verwendet

um das Gerät Ein und Aus zu schalten. Stellen sie sicher das sie alle Sicherheitsrelevanten Hinweise dieser Bedienungsanleitung gelesen haben bevor sie den Laser einschalten!

3. AUDIO SENSIBILITÄT: Falls der

Laser im Audio Modus arbeitet können sie die Sensibilität des eingebauten Mikrofones anpassen um optimale Performance zu erreichen.

4. MODUS SCHALTER: Wird verwendet

um die Einheit in eine der drei verfügbaren Modus zu schalten2.

5. INTERNES MIKROFON: Das

eingebaute Mikrofon wird verwendet um den Laser mit der Musik zu synchronisieren.

6. MUSTER AUSWAHL: Wenn das

Gerät im manuellem Muster Modus verwendet wird können sie die programmierten Muster mit Hilfe dieses Schalters auswählen.

7. AC/DC STROMADAPTER: Adapter um den 230Vac Stromeingang nach 9Vdc zu

transformieren. Nötig für den SCARAB Laser.

8. WARNUNGEN: “Warning – Klasse 3R Laser. Laserstrahlung wenn geöffnet.

Vermeiden sie sich dem Laserstrahl auszusetzen.”

9. LASER AUSGANG; Auf der Vorderseite befindet sich ein großes Loch wo der Laser

das Gerät verläßt, stellen sie sicher das sie NIEMALS in diese Öffnung schauen wenn der Laser eingeschaltet ist!

10. HALTER: Mit zwei Schrauben auf beiden Seiten des Gerätes und einem Montierloch,

um das Gerät in eine Haltevorrichtung zu bringen.

JB SYSTEMS® 21/36 SCARAB Laser

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.

• Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.

JB SYSTEMS® 22/36 SCARAB Laser

DEUTSCH BEDIENUNGSANLEITUNG

• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren.

• Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann.

• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.

• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Betreiber muß sicherstellen, dass die sicherheitsrelevanten und technischen

Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.

• Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ACHTUNG AUGENSCHADEN: Positionieren Sie den Laser immer so, das niemand direkt in den Laserstrahl blicken kann. Die Installation ist so zu wählen das der Laser Strahl nicht direkt ins Publikum strahlt !

EINSTELLEN & BEDIENUNG DES GERÄTS

• Regelmäßige Betriebspausen sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.

• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkürzt.

• Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.

• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Händler in Verbindung setzen.

• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

Sie können das Gerät in drei Modus verwenden:

1) ALLEINSTEHENDER AUDIO MODUS

• Stellen sie den Modus Schalter auf die linke Position (Audio)

• Schalten sie das Gerät ein.

• Spielen sie rhytmische Musik in gewünschter Lautstärke.

• Stellen sie das Potentiometer auf den gewünschten Wert.

Der SCARAB LASER zeigt verschiedene Muster entsprechend des musikalischen Rhytmus.

2) ALLEINSTEHENDER AUTOMATISCHER MODUS

• Stellen sie den Modus Schalter in die mittlere Position (auto)

• Schalten sie das Gerät ein.

Der SCARAB LASER zeigt die verschiedenen Muster automatisch an.

DEUTSCH BEDIENUNGSANLEITUNG

3) ALLEINSTEHENDER MANUALER MUSTER AUSWAHL MODUS

• Stellen sie den Modus Schalter auf die rechte Position (manual)

• Schalten sie das Gerät ein.

• Der SCARAB LASER projeziert die 18 vorprogrammierten Muster bis sie den “Muster

Auswahl” Schalter wählen um das nächste Muster auszuwählen.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.

• Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.

• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen.

• Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.

• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.

• Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in

regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.

• Äußere Optik mindestens alle 30 Tage säubern.

• Innere Optik mindestens alle 90 Tage säubern.

Achtung qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Stromversorgung: 9Vdc (>800mA) AC/DC Power Adapter: AC 230V,50Hz Æ 9Vdc (800mA oder mehr) Klangregler: Eingebautes Mikrofon Laser Leistung: 4,9mW Roter CW Laser (Wellenlänge = 650nm) Laser Klasse: 3R Laser Sicherhiets Standard: EN60825-1:1994 + A1:2002 + A2:2002 Abmessungen: 143 x 160 x 75mm Gewicht: 0,75kg

Technische Änderungen, können auch ohne Vorankündigung vorgenommen werden!

: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von

JB SYSTEMS® 23/36 SCARAB Laser

JB SYSTEMS® 24/36 SCARAB Laser

ESPAÑOL MANUAL DE INSTRUCCIONES

Gracias por la compra de este producto JB Systems. Para sacar todo el rendimiento de las posibilidades de este aparato y por su propia seguridad, por favor lea este manual de instrucciones con mucho cuidado antes de utilizar esta unidad.

CARACTERÍSTICAS

Esta unidad no interfiere con señales de radio. Este producto cumple las exigencias de las directrices actuales Europeas y nacionales. Se ha establecido conformidad y las declaraciones y documentos relevantes se han depositado por el fabricante.

• Este aparato ha sido diseñado para producir efecto de iluminación decorativa y se usa en sistemas de iluminación de espectáculos.

• Láser rojo de 4.9mW

• Diversos modos de funcionamiento:

Modo audio independiente con micrófono integrado

Modo automático independiente

Modo de selección manual de patrón independiente

• 18 patrones de espectáculo láser preprogramados

• Patrones de rayo continuo y rayo punteado

• Cumple con EN/IEC 60825-1 de seguridad láser

ANTES DEL USO

• Antes de utilizar esta unidad, por favor compruebe que no hay daños causados por el transporte. En caso contrario, no utilice este aparato y consulte a su vendedor.

• Importante: Este aparato salio de la empresa en perfecto estado y bien empaquetado. Es absolutamente necesario por parte del usuario seguir estrictamente las instrucciones de seguridad y advertencias de este manual. Cualquier daño causado por manejo inadecuado no estará sujeto a la garantía. El vendedor no aceptará responsabilidad por ningunos defectos o problemas que resulten de ignorar este manual del usuario.

• Mantenga este folleto en un lugar seguro para consultas futuras. Si vende esta instalación, asegúrese de añadir este manual de usuario.

• Para proteger el medio ambiente, por favor intente reciclar el material de empaquetado tanto como sea posible.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes ítems:

• Unidad SCARAB Laser

• Adaptator AC/DC

• Instrucciones de manejo

JB SYSTEMS® 25/36 SCARAB Laser

ESPAÑOL MANUAL DE INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD:

• Afín de evitar todo riesgo de incendio o electrocución, no exponer el aparato a la lluvia o ambiente humedo.

• Para evitar fuego o riesgos de descargas no exponga este aparato a la lluvia o humedad.

• Para evitar que se forme condensación en el interior, permita que la unidad se adapte a las temperaturas circundantes cuando la lleve a una habitación cálida después de transporte. Condensación algunas veces impide que la unidad funcione a rendimiento pleno o puede incluso causar daños.

• Esta unidad es sólo para uso interior.

• No coloque objetos metálicos o derrame líquidos dentro de la unidad. Podría resultar

descarga eléctrica o mal funcionamiento. Si un objeto extraño entrara en la unidad, desconecte inmediatamente la fuente de alimentación.

• Coloque la instalación en un lugar bien ventilado, alejado de cualquier material inflamable y/o líquidos. La instalación debe ser fijada al menos a 50 cm. de distancia de los muros circundantes.

• No cubra ninguna apertura de ventilación ya que esto podría resultar en sobrecalentamiento.

• Evite su uso en ambientes polvorientos y limpie la unidad regularmente.

• Mantenga la unidad alejada de los niños.

• Personas sin experiencia no deberían manejar este aparato.

• La temperatura máxima de ambiente es 45°C. No use esta unidad a temperaturas más

elevadas.

• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el montaje, desmontaje y reparación.

• Deje al aparato enfriarse por unos 10 minutos antes de cambiar la bombilla o empezar su reparación.

• Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes de cambiar la bombilla o comenzar una reparación.

• La instalación eléctrica debería ser llevada a cabo sólo por personal cualificado, acorde a las regulaciones para seguridad eléctrica y mecánica de su país.

• Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.

• El cable de alimentación debería estar siempre en perfectas condiciones: apague la unidad inmediatamente cuando el cable de alimentación esté roto o dañado.

• ¡Nunca deje el cable de alimentación entrar en contacto con otros cables!

• Esta instalación debe ser conectada a tierra para cumplir con las regulaciones de

seguridad.

• No conecte la unidad a ningún paquete de reducción de luz.

• Siempre use un cable de seguridad apropiado y certificado cuando instale la unidad.

• Para prevenir descargas eléctricas, no abra la tapa. Aparte de la lámpara y fusibles

principales no hay partes que puedan ser reparadas por el usuario en su interior.

•

• En el caso de problemas serios de manejo, deje de usar la instalación y contacte con su

• La carcasa y las lentes deben ser cambiadas si hay daño visible.

• Por favor, use el empaquetado original cuando el aparato deba ser transportado.

JB SYSTEMS® 26/36 SCARAB Laser

repare un fusible o haga un bypass al fusible. ¡

Nunca

dañado por un fusible del mismo tipo y especificaciones eléctricas!

vendedor inmediatamente.

Siempre

sustituya el fusible

ESPAÑOL MANUAL DE INSTRUCCIONES

• Debido a motivos de seguridad está prohibido hacer modificaciones sin autorizar a la unidad.

Importante: ¡Nunca mire directamente a la fuente de luz! No use el efecto en presencia de personas que sufran de epilepsia.

INSTRUCCIONES DE SEGURIDAD LÁSER:

Segun la norma EN 60825-1:1994 + A1:2002 + A2:2002, este aparato de láser corresponde a la categoria 3R. Mirar directamente en el rayo de aparatos láser de esta categoria puede ser peligroso.

• Este producto es un showlaser listo para el uso que emite radiación visible entre 400 y 700 nm y que puede ser utilizado para shows etc.

• Debido a la construcción de este láser, el rayo mueve con una velocidad tan grande que sólo puede alcanzar el ojo muy cortamente. Por eso, la utilisazión de este láser puede ser clasificado como no peligroso.

• Nunca orientar el rayo láser en personas u animales. Nunca operar el aparato sin observación.

• Este láser debe sólo ser utilizado para producir lasershows. Utilizar un showlaser de la categoria 3R es sólo admitido cuando la operación está controlado y observado por un operador cualificado y educado.

• Segün su categoria, la utilización de un laser puede producir radiaciones que dañan

definitivamente los ojos y/o la piel. Las leyes sobre el uso de un producto laser cambian de un pais a otro. El usuario tiene que informarse y aplicar las legislaciones y medidas de seguridad en vigor dentro de su pais.

JB SYSTEMS objetividad y operación y manejo de modo diferente.

ATENCIÓN RADIACIÓN LÁSER

Evitar una irradiación directa de los ojos. Radiación láser puede

causar daños de los ojos o/y de la piel. Todas las provisiones

protectoras para una operación segura de este láser deben ser

respectados!

no es responsable para daños causados por instalaciónes con falta de

ESPAÑOL MANUAL DE INSTRUCCIONES

DESCRIPCION:

1. ENTRADA DC 9V: esta entrada se

usa para conectar el adaptador CA/CD.

2. INTERRUPTOR ON/OFF: usado para

encender y apagar la unidad. Asegúrese de que ha leído y comprendido todos los temas relacionados con la seguridad antes de encender el láser.

3. SENSIBILIDAD AUDIO: cuando se

configura el láser en modo audio puede adaptar la sensibilidad del micrófono integrado para obtener los mejores resultados posibles.

4. INTERRUPTOR DE MODO: usado

para configurar la unidad en uno de los 3 modos disponibles.

5. SELECTOR DE PATRÓN: cuando la

unidad se utiliza en modo de patrón manual, puede seleccionar los patrones preprogramados pulsando este botón.

6. MICRÓFONO INTERNO: El micrófono

integrado se utiliza para sincronizar el espectáculo láser con la música.

7. ADAPTADOR CA/CD: adaptador para convertir la toma de corriente de 230Vca en

los 9Vcd necesarios para el SCARAB laser.

8. ETIQUETAS DE ADVERTENCIA: “Precaución – Láser Clase 3R. Radiación láser

cuando esté abierto. Evite la exposición al rayo.”

9. SALIDA LÁSER: En la parte frontal del chasis hay una gran apertura desde la que el

rayo láser sale del chasis; asegúrese de no mirar NUNCA dentro de la unidad por esta apertura cuando esté activado el efecto láser.

10. SOPORTE PARA COLGAR: con 2 tornillos en ambos lados para fijar la unidad y un

agujero de montaje para ajustar un gancho de montaje.

APAREJADO SUPERIOR

•

Importante: La instalación debe ser llevada a cabo sólo por personal cualificado. Una instalación impropia podría resultar en serias heridas y/o daño a la propiedad. ¡El aparejado superior requiere una larga experiencia! Los límites de las cargas de trabajo deben respetarse, materiales certificados de instalación deben ser usados, el aparato instalado debería ser inspeccionado regularmente por seguridad.

• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el montaje, desmontaje y reparación.

• Coloque la instalación en un sitio bien ventilado, lejos de cualquier material inflamable

y/o líquidos. La instalación debe ser fijada

• El aparato debería ser instalado fuera del alcance de la gente y fuera de áreas donde

personas puedan caminar o sentarse.

al menos a 50cm

de los muros circundantes.

JB SYSTEMS® 27/36 SCARAB Laser

JB SYSTEMS® 28/36 SCARAB Laser

ESPAÑOL MANUAL DE INSTRUCCIONES

• Antes del aparejado asegúrese de que el área de instalación puede soportar un mínimo punto de carga de 10 veces el peso del aparato.

• Siempre use un cable de seguridad certificado que pueda sostener 12 veces el peso del aparato. Este añadido secundario de seguridad debería ser instalado de una forma que no hubiera parte de la instalación que pudiera caer más de 20cm si el añadido principal falla.

• El aparato debe ser bien fijado, ¡un montaje que se mueva con libertad es peligroso y no debe considerarse!

• No cubra ninguna apertura de ventilación ya que esto podría resultar en sobrecalentamiento.

• El operador tiene que asegurarse de que las instalaciones relativas a seguridad, maquinaria y técnica están aprobadas por un experto antes de usarlas la primera vez. Las instalaciones deberían ser inspeccionadas cada año por una persona con conocimientos para asegurar que la seguridad es todavía óptima.

PRUDENCIA, DAÑA LOS OJOS : Colocar siempre el laser de forma que el publico no pueda mirar directamente el rayo laser. Asegurese que el rayo no « toque » al publico.

CÓMO CONFIGURAR Y USAR LA UNIDAD

• Descansos regulares durante su uso son esenciales para maximizar la vida de este aparato ya que no está diseñado para uso continuo.

• No apague o encienda la unidad en cortos periodos de tiempo ya que esto reduce la vida de la lámpara.

• Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o

comenzar una reparación.

• En el caso de problemas serios de manejo, deje de usar la instalación y contacte con su vendedor inmediatamente.

•

Importante:

de personas que sufran de epilepsia.

Puede utilizar la unidad de 3 formas:

1) MODO AUDIO INDEPENDIENTE

• Ponga el interruptor en la posición izquierda (audio)

• Encienda la unidad.

• Ponga música rítmica al volumen seleccionado.

• Ajuste el potenciómetro de sensibilidad a la música.

El SCARAB LASER proyectará los distintos patrones láser según el ritmo de la música.

2) MODO AUTOMÁTICO INDEPENDIENTE

• Ponga el interruptor de modo en la posición media (auto)

• Encienda la unidad.

El SCARAB LASER proyectará los distintos patrones láser automáticamente.

3) MODO DE SELECCIÓN MANUAL DE PATRÓN INDEPENDIENTE

• Ponga el interruptor de modo en la posición derecha (manual)

• Encienda la unidad.

¡Nunca mire directamente a la fuente de luz! No use el efecto en presencia

ESPAÑOL MANUAL DE INSTRUCCIONES

• El SCARAB LASER proyectará uno de los 18 patrones preprogramados hasta que pulse el botón “selección de patrón" para ir al siguiente patrón…

MANTENIMIENTO

• Asegúrese de que el área por debajo del por debajo del sitio de instalación está libre de personas ajenas durante la reparación.

• Apague la unidad, desconecte el cable principal y espere hasta que la unidad se haya enfriado.

Durante la inspección los siguientes puntos deben ser comprobados:

• Todos los tornillos usados para la instalación del aparato y cualquiera de sus partes deben ser apretados fuertemente y no pueden estar corroídos.

• Carcasas, fijaciones y puntos de instalación (techos, armaduras, suspensiones) deberán estar totalmente libres de ninguna deformación.

• Cuando una lente óptica esté visiblemente dañada debido a golpes o rayados profundos, debe ser cambiada.

• Los cables principales deben estar en una condición impecable y deben ser cambiados de inmediato cuando incluso un pequeño problema se detecte.

• En orden de proteger al aparato de sobrecalentamiento, los ventiladores de enfriamiento (caso de haberlos) y las aperturas de ventilación deberían ser limpiados mensualmente.

• El interior del aparato debería ser limpiado anualmente usando una aspiradora o máquina de aire.

• La limpieza de lentes y/o espejos internos y externos debe ser llevada a cabo periódicamente para optimizar la salida de luz. La frecuencia de limpieza depende del ambiente en el cual la instalación está funcionando: húmedo, con humo o con alrededores particularmente sucios puede causar una mayor acumulación de polvo en las ópticas de la unidad.

• Limpie con un trapo suave usando productos limpiadores normales de cristal.

• Seque siempre las partes cuidadosamente.

• Limpie las ópticas externas al menos una vez cada 30 días.

• Limpie las ópticas internas al menos casa 90 días.

Atención: cabo por personal cualificado!

¡Recomendamos con insistencia que la limpieza interna sea llevada a

ESPECIFICACIONES

Alimentación: 9Vdc (>800mA) Adaptador AC/DC: AC 230V,50Hz Æ 9Vdc (>800mA) Control de sonido: Micrófono Interno Potencia del laser: CW Laser 4,9mW Rojo (λ = 650nm) Clase de laser: 3R Norma de seguridad Laser: EN60825-1:1994 + A1:2002 + A2:2002 Tamaño: 143 x 160 x 75mm Peso: 0,75kg

Toda la información está sujeta a cambio sin previo aviso

JB SYSTEMS® 29/36 SCARAB Laser

JB SYSTEMS® 30/36 SCARAB Laser

PORTUGUÊS MANUAL DO UTILIZADOR

Obrigado por ter adquirido este produto da JB Systems. De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção.

CARACTERÍSTICAS

Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante.

• Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espectáculos de luz.

• Laser Vermelho 4.9mW

• Vários modos de funcionamento:

Funcionamento áudio individual com microfone incorporado

Funcionamento individual automá tico

Funcionamento individual com selecção manual de imagem

• 18 sequências de laser pré-programadas

• Imagens de feixe concentrado e de feixe ponteado

• Cumpre as normas de segurança Laser EN/IEC 60825-1

ANTES DE UTILIZAR

• Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos, não utilize a unidade e contacte o seu revendedor.

•

Importante:

embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual.

• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual.

Verifique o conteúdo:

Certifique-se que a caixa contém os seguintes artigos:

• Unidade SCARAB Laser

• Adaptador de corrente AC/DC

• Manual do utilizador

JB SYSTEMS® 31/36 SCARAB Laser

Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente

PORTUGUÊS MANUAL DO UTILIZADOR

INSTRUÇÕES DE SEGURANÇA:

• Proteja o ambiente. Recicle o material desta embalagem.

• De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva

ou humidade.

• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade e até danificá-la.

• Esta unidade destina-se unicamente a utilização em espaços fechados.

• Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco

de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente.

• Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.

• Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.

• Evite locais com poeiras. Limpe a unidade regularmente.

• Mantenha esta unidade fora do alcance das crianças.

• Esta unidade deverá ser operada unicamente por pessoas experientes.

• Temperatura ambiente de funcionamento máxima é de 45ºC. Não utilize esta unidade a

temperaturas ambientes mais elevadas.

• Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção.

• Aguarde cerca de 10 minutos para que a unidade arrefeça antes de substituir a lâmpada ou de efectuar a manutenção.

• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar manutenção.

• A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu pais.

• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.

• O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano.

• Nunca permita que este cabo entre em contacto com outros cabos!

• Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.

• Não ligue a unidade a reguladores de intensidade.

• Utilize sempre um cabo de segurança aprovado ao instalar a unidade.

• De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À

excepção da lâmpada e do fusível, não existem peças que possam ser substituídas pelo utilizador.

• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características!

• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.

• A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis.

• Caso seja necessário transportar a unidade utilize a embalagem original.

• Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à

unidade.

JB SYSTEMS® 32/36 SCARAB Laser

PORTUGUÊS MANUAL DO UTILIZADOR

Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas.

INSTRUÇÕES DE SEGURANÇA LASER:

• De acordo com as normas EN 60825-1:1994 + A1:2002 + A2:2002, este laser enquadrase na categoria 3R. A exposição directa dos olhos pode ser perigosa.

• Este tipo de produto é conhecido por showlaser, emite uma radiação do espectro luminoso compreendida entre 400 e 700 nm utilizada para produzir efeitos luminosos em espectáculos de luz.

• Esta unidade laser foi construída de forma a que o feixe se mova tão rapidamente que o contacto com os olhos seja muito breve. Por esta razão a utilização deste laser num espectáculo de laser é considerada como segura.

• Nunca direccione o feixe para pessoas ou animais. O funcionamento desta unidade deverá ser sempre supervisionado.

• Este laser destina-se unicamente a utilização em espectáculos. A utilização de um laser classe 3R só é permitida quando supervisionada por um técnico experiente.

• Dependendo da categoria da unidade, operar um produto laser poderá produzir radiação laser passível de provocar danos permanentes nos olhos ou na pele. As normas legais para utilização de produtos laser variam de país para país. O utilizador deverá informarse sobre as normas legais vigentes no seu pais e aplicá-las.

Tenha em atenção que a resultantes de uma instalação incorrecta ou utilização imprudente!

Evite exposição directa dos olhos! A radiação laser pode provocar

danos nos olhos e/ou na pele. Devem ser tomadas todas as

mediadas preventivas para garantir o funcionamento seguro desta

PERIGO: RADIAÇÃO LASER!

unidade laser.

JB SYSTEMS

não poderá ser responsabilizada por danos

PORTUGUÊS MANUAL DO UTILIZADOR

DESCRIÇÃO:

1. ENTRADA DC 9V: Esta entrada é

utilizada para ligar o adaptador AC/DC.

2. INTERRUPTOR ON/OFF: Utilizado

para ligar e desligar a unidade. Leia com atenção todas as informações sobre segurança referidas neste manual antes de ligar o laser!

3. AUDIO SENSITIVITY: Quando o laser

está definido para modo áudio, poderá ajustar a sensibilidade do microfone incorporado de forma a obter o melhor desempenho.

4. INTERRUPTOR MODE: Utilizado para

colocar a unidade num dos três modos disponíveis.

5. SELECTOR PATTERN: Quando a

unidade está colocada em modo manual, poderá seleccionar as sequências pré-programadas pressionando este botão.

6. MICROFONE INTERNO: O microfone

incorporado é utilizado para sincronizar a apresentação laser ao ritmo da música.

7. ADAPTADOR AC/DC: Este adaptador é utilizado para converter a corrente 230Vac

para 9Vdc, corrente utilizada pelo SCARAB laser.

8. RÓTULO DE AVISO: “Atenção – Laser classe 3R. Exposição a radiação laser caso

abra a unidade. Evite exposição ao feixe.”

9. SAÍDA DO LASER: O laser é projectado através de uma abertura situada na parte da

frente da cobertura. NUNCA olhe para o interior da unidade através desta abertura quando o laser estiver ligado!

10. SUPORTE DE SUSPENSÃO: Contém 2 parafusos de aperto em ambos os lados para

fixar a unidade e um orifício para aplicação de um gancho de montagem.

JB SYSTEMS® 33/36 SCARAB Laser

INSTALAÇÃO EM SUSPENSÃO

•

Importante: Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança.

• Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção.

• Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.

JB SYSTEMS® 34/36 SCARAB Laser

A instalação deve ser efectuada unicamente por pessoal qualificado.

PORTUGUÊS MANUAL DO UTILIZADOR

• A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se.

• Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de 10 vezes o peso da unidade.

• Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma parte da instalação possa cair mais de 20 cm caso o ponto de apoio principal ceda.

• A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada!

• Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.

• O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de

segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada.

ATENÇÃO PERIGO PARA OS OLHOS: Posicione sempre o laser de forma a que o público presente não possa olhar directamente para os feixes laser. A instalação deverá assegurar que o feixe não atinge as pessoas.

FUNCIONAMENTO DA UNIDADE

• Deverá efectuar pausas regulares no funcionamento de forma a prolongar a duração desta unidade visto que esta não está preparada para uma utilização contínua.

• Não ligue e desligue a unidade em curtos períodos de tempo, irá reduzir a duração da lâmpada.

• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar a manutenção.

• Caso a unidade apresente problemas sérios de funcionamento, interrompa a utilização da unidade e contacte o seu revendedor imediatamente.

•

Importante:

presença de pessoas epilépticas.

A unidade pode ser operada de 3 formas:

1) MODO INDIVIDUAL ÁUDIO

• Coloque o interruptor mode na posição à esquerda (audio)

• Ligue a unidade.

• Ponha música com batida forte a tocar no nível pretendido.

• Ajuste o potenciómetro da sensibilidade da música.

O LASER SCARAB projecta as diferentes imagens laser seguindo o ritmo da música.

2) MODO INDIVIDUAL AUTOMÁTICO

• Coloque o interruptor mode na posição intermédia (auto)

• Ligue a unidade.

O LASER SCARAB projecta as diferentes imagens laser automaticamente.

Nunca olhe directamente o feixe laser! Não utilize este efeito luminoso na

PORTUGUÊS MANUAL DO UTILIZADOR

3) MODO INDIVIDUAL COM SELECÇÃO MANUAL DE IMAGEM

• Coloque o interruptor mode na posição à direita (manual)

• Ligue a unidade.

• O LASER SCARAB projecta uma das 18 imagens pré-programadas até que o botão

“pattern select” seja pressionado para passar à imagem seguinte …

MANUTENÇÃO

• Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção.

• Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça.

Durante a inspecção deverá verificar os seguintes pontos:

• Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos.

• A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão apresentar qualquer deformação.

• Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída imediatamente.

• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano.

• As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os meses.

• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.

• De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um ambiente húmido, com fumo ou poeiras dará origem a uma maior acumulação de impurezas nas ópticas da unidade.

• Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.

• Seque sempre as peças cuidadosamente.

• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.

• Limpe as ópticas internas pelo menos uma vez em cada 90 dias.

Atenção: efectuada por pessoal qualificado!

Recomendamos vivamente que a limpeza do interior da unidade seja

ESPECIFICAÇÕES

Fonte de Alimentação: 9Vdc (>800mA) Adaptador de corrente AC/DC: AC 230V,50Hz Æ 9Vdc (800mA ou mais) Controlo de som: Microfone interno Potência Laser: Laser CW Vermelho 4,9mW (λ = 650nm) Categoria Laser: 3R Normas de segurança Laser: EN60825-1:1994 + A1:2002 + A2:2002 Dimensões: 143 x 160 x 75mm Peso: 0,75kg

Estas informações estão sujeitas a alterações sem aviso prévio

JB SYSTEMS® 35/36 SCARAB Laser

JB SYSTEMS® 36/36 SCARAB Laser

Beglec SCARAB LASER VERSION 1.0 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

ENGLISH USER MANUAL

NEDERLANDS HANDLEIDING

DEUTSCH BEDIENUNGSANLEITUNG

PORTUGUÊS MANUAL DO UTILIZADOR
