Beglec RS-218B V 1.1 User Manual

RS-218B

WWW.SYNQ-AUDIO.COM

Copyright © 2008 by BEGLEC cva.

Reproduction or publication of the content, even portions, in any manner, without express permission of the publisher, is prohibited.

V1.1

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

EN

FR
NL
DU
ES

PT

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner
according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique
Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke
manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und
Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las
disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em
conformidade com as normas vigentes no seu país.

ENGLISH USER MANUAL

Congratulations and thank you for buying this SYNQ®product. Please read these operating instructions
carefully so you will know how to operate this product properly. After you have finished reading the
instructions, put them inasafeplacefor future reference.

DON’T FORGET TO REGISTER YOUR RS-218B CABINETS. YOU WILL AUTOMATICALLY RECEIVE A

REMINDER WHE N I MPORTANT PROD UCT INFORMATION IS AVAILABLE!

 SURF TO: WWW.SYNQ-AUDIO.COM/REGISTER/ 

FEATURES

 High powerdouble 18” subwoofer with verycompactdesign
 Can be used forbothfixedinstallations and mobile applications
 The horn loadeddesign guarantees anice,punchy bass reproduction
 Perfectforclubs, discotheques,stage, rental, Pro-DJ, ...
 Verystrong plywoodenclosurewith:

 Durable,scratch resistant,painting
 Integrated handles
 Heavy duty rubberfeet
 Steel front grill

 Fixing points on theback panelfor optionalwheels
 Equipped with2 high power18"woofers withALU basket
 A perfect match with 2x RS-15 cabinets

SAFETY PRECAUTIONS

 The RS-218B can easily reproduce sound pressure levels (SPL) sufficient enough to cause severe and

permanent hearing damage.Always protectyourears when you areexposed to SPLin excessof85dB!

 Be sure that your poweramp is turned off beforeconnecting thespeakers.
 The woofer is not protected againsthumidand rain.Thereforethis speaker is intended for indoor use only,

use ofthis product outdoors, inhumid conditions,voids all warranties.

 Always mountthis speaker in safeand stable way.

CONNECTIONS

The RS-218Bhastwo Neutrik®Speakon®connectors.Speakon®wiring is madeasfollows:

 POSITIVE = +1 and+2
 NEGATIVE = -1 and+1

Cables to beused:

You canusereadymade cables but of course youcan alsoassemblethe speaker cables yourself. Take care
to use good quality speaker cable with at least 2x 2.5mm² conductors. You will also need a pair of Neutrik
Speakon®NL4FC connectors. This connector has 4contacts: +1 -1 +2 -2. Your speaker cable has 2
conductors with different colors. Be sure to connect the same color on each side of the cable to the
corresponding contact:+1 to+1and -1 to -1. Since the Speakon®contacts areinterconnected (+1 to +2 and

-1 to -2), youcanalso use 4x 2.5mm² LS-cables toreduce signal lossesdueto long cables.

Important! Don’t mix up the + and – contacts, if you inverse the conductors, poor sound quality with
a lack oflow frequencies will be theresult.

ENGLISH USER MANUAL

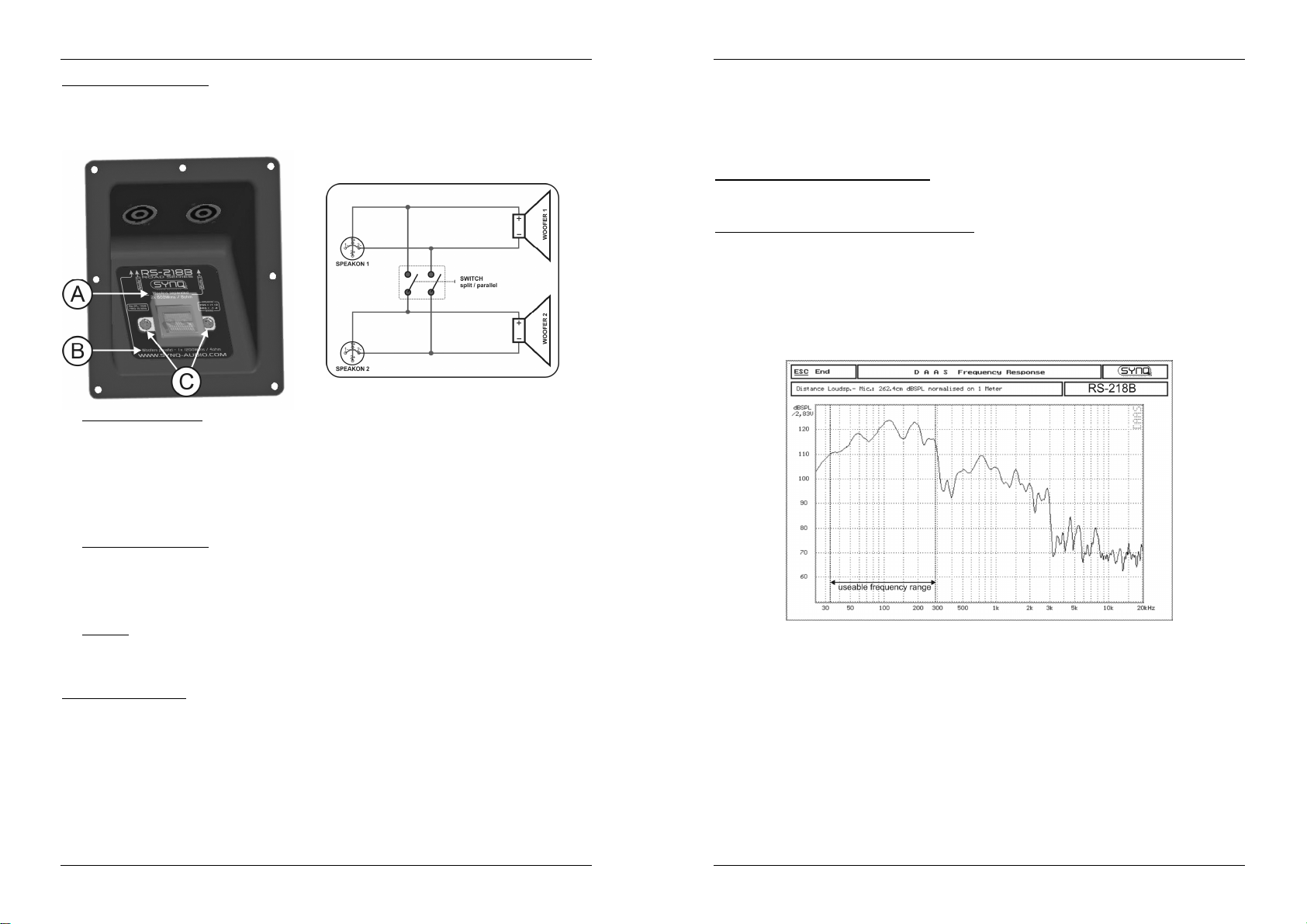

Inputconnectorplate:

On the connector plate you will find a switch behind a transparent cap. Just unscrew the 2 small bolts
(marked “C” on the picture) so you can remove the cap and change the switch position. You can put the
switch in 2 different modes(alsosee the electronicdiagram of theswitch):

A) Woofersseparated:

Used when you only install 1 subwoofer or when the amplifier is not powerful enough to drive 1
subwoofer perchannel.
IMPORTANT: Both inputs must be connected and the amplifier must be set to MONO mode (NOT
Bridge!)

Both woofers inside the cabinet have their own Speakon®input connector. This means that you can
connect the left output of an amplifier to the left input of the subwoofer and the other amplifier output to
therightSpeakon®input. The powerneeded atthe inputs is 2x 600Wrms @8ohm. (2x1200Wpeak)

B) Woofers in parallel:

Used when you have powerful amplifiers that can deliver the high power needed by the
subwoofer.

The powerneeded at theinputs is 1x1200Wrms@4ohm. (1200Wpeak)
Both woofers/Speakon®connectors are connected in parallel. If you like, you can connect a second RS­218B in parallel.
Attention: when a second subwoofer is connected, the impedance drops from 4Ω to 2Ω! Please note
that most amplifiers do not support heavy working conditions while under 2Ω load. Moreover the
damping factorof your amplifierdropssignificantlyresulting in aweaker bassresponse.

Preferred setup combination:

When used with the RS-15 cabinets you should try to keep a certain balance with this subwoofer to make a
good sounding system. We suggest using 2pcs RS-15 on 1pc RS-218B. You should always use separate
amplifiers for the top and sub cabinets plus an active crossover or audio processor. Of course you are not

®

limitedtothis combination, you can experiment withother setups as much as you like!

WHEEL PACK

If used on the road, you can fix an optional set of 4 wheels to the back of the subwoofer. The subwoofer is
standardequipped with insertsso you can attachthe wheels easilywiththe included bolts.

MAINTENANCE

Clean the cabinet with a sponge and some non aggressive soap solution. Don’t use any chemical solvents
as they attack the enclosure!

SYNQ

®

1/18 RS-218B

SYNQ

®

2/18 RS-218B

ENGLISH USER MANUAL

SPECIFICATIONS

Split mode – woofersseparated:
Power Capacity: 2x 600Wrms (2x 1200Wpeak)
Input impedance: 2x 8Ω

Parallel mode – woofers connectedtogether:
Power Capacity: 1x1200Wrms(1x 2400Wpeak)
Input impedance: 1x 4Ω

InputSensitivity: 104dB1W/1m
Max. SPL: 138dB

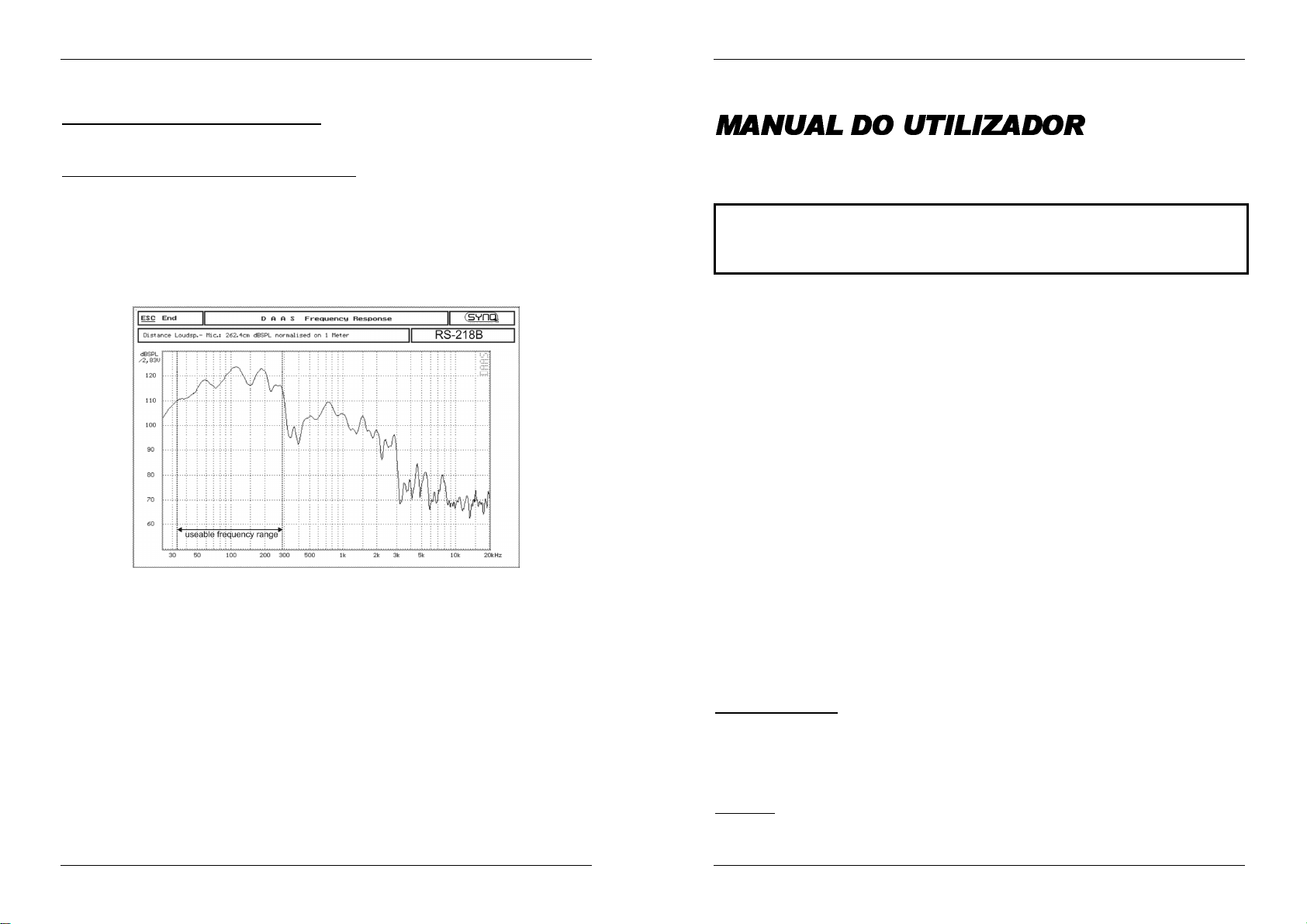

Frequencyresponse: 35 - 300Hz
Dimensions (WxDxH): 1160 x 595 x 580mm
Weight: 84kg

Everyinformation is subject to change withoutprior notice

You can download thelatest version of this usermanual onour website: www.synq-audio.com

FRANCAIS MODE D’EMPLOI

Nous vous remercions d’avoir acheté ce produit SYNQ®Veuillez lire ce mode d’emploi très attentivement
afin de pouvoir exploiter toutes les possibilités de cet appareil Veuillez lire ce mode d’emploi très
attentivement afin de pouvoir exploiter toutesles possibilités de cet appareil. Conservez ce manuel dans un
endroitsûrpourtouteconsultation future...

N'OUBLIEZ PAS D'ENREGISTER VOTRE RS-218B. VOUS RECEVREZ AUTOMATIQUEMENT

UN RAPPEL QUAND DES INFORMATIONS IMPORTANTES SERONT DISPONIBLES!

 SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/ 

CARACTERISTIQUES

 Subwoofer équipé dedeux haut-parleursde 18”defortepuissanceet de taille compacte
 Il peutêtreutilisé tantpourdes installations fixesque pour un usageitinérant.
 La technique àpavillon (hornloaded)garantit unebonnereproduction des basses,pleine depunch.
 Parfaitpour les clubs, les discothèques, la scène,lesfirmes de location,les DJ professionnels, etc…
 Enceinte en contreplaqué extrêmement robusteet dotée de :

 une peinture qui résiste au tempset auxgriffes ;
 despoignéesintégrées;
 des piedsencaoutchouc à hauterésistance;
 une grille frontaleenmétal ;

 et en facearrière, des points de fixations prévus pour des roulettes (en option).
 Equipé de deux woofers de18" avecchâssisenaluminium.
 C'est le complémentidéald’un setde2enceintes RS-15

ATTENTION !

 La RS-218B peut facilement atteindre des niveaux de pression acoustique (SPL) très élevés qui peuvent

gravement endommager l’ouïe de façon permanente.Protégez toujours vos oreilles si vous vous exposez
à des niveauxde pressionacoustique (SPL) excédant 85dB!

 Assurez-vousquel’amplificateur estéteint avant de brancher les enceintes
 Le woofer n’est pas protégé contre l’humidité et la pluie.De cefait, l’enceinte est uniquementconçue pour

une utilisation à l’intérieur. L’utilisation dans des conditions humides en plein-air annule toutes les
garanties

 Installez toujourscette enceintedans des conditions de sécurité etdestabilité optimales.

SYNQ

CONNEXIONS

La RS-218B estéquipé de 2 connecteursNeutrik®Speakon.Lesconnecteurs Speakon®sontconnectésde
la façon suivante:

 POSITIF = +1 et +2
 NEGATIF = -1 et -2

Câblesrecommandés

Vous pouvezutiliserdes câbles tout faits,mais bien entendu, vous pouvezmonter les câbles de haut-parleur
vous-même. Dans ce cas, veillez bien à utiliser du câble pour haut-parleur de bonne qualité et dont les
conducteurs ont au minimum une section de 2 x 2,5 mm². Vous aurez également besoin d'une paire de
connecteurs Neutrik®Speakon®NL4FC. Ce type de connecteur possède 4 contacts : +1 -1 +2 -2. Votre
câble de haut-parleurpossède deux conducteurs, chacun d'une couleur différente. Il faut s'assurer de bien
connecterlamêmecouleur, à chaque extrémité du câble, au contact correspondant,donc : +1 avec +1 et -1
avec -1. Etant donné que les contacts Speakon®sont interconnectés (+1 avec +2 et -1 avec -2), vous
pouvezaussiutiliser des câblesde 4x2,5 mm² pour réduire une pertedesignal que pourraitprovoquer une
longueur de câbleimportante.

®

®

3/18 RS-218B

SYNQ

4/18 RS-218B

FRANCAIS MODE D’EMPLOI

FRANCAIS MODE D’EMPLOI

Important ! Ne mélangez pasles bornes + et - : si vousinversez les conducteurs, vous obtiendrez un
mauvais résultat, à savoir une qualité de son douteuse avec un manque de puissance dans les
basses.

Supportde connexion d'entrée

Sur ce support de connexion se trouve un interrupteur protégé par un couvercle transparent. Il suffit de
dévisser les deux petits boulons (marqués 'C' sur la figure ci-dessous) afin d'enlever le couvercle et de
changer la position de l'interrupteur. L'interrupteur peut donc être réglé selon deux modes différents (se
référeraussi au diagrammede l'interrupteur, ci-dessous).

A) Woofersséparés

Mode à utiliser quand vous n'installez qu'un seul subwoofer, ou quand l'ampli en présence n'est
pas assez puissantpour piloterun subwoofer par canal.
IMPORTANT :Les deux entrées doiventêtre connectées et l'amplidoit être réglé en mode MONO
(PAS en mode BRIDGE !).

Ici, chaque haut-parleur à l'intérieur de l'enceinte possède son propre connecteur Speakon®. Cela veut
donc dire que vous pouvez connecter la sortie gauche d'un ampli à l'entrée gauche du subwoofer, et
connecterl'autresortiedel'amplià l'entrée Speakon®dedroite. Lapuissancenécessaireauxentrées est
de 2 x600Wrms@8 ohms (2 x 1200 Wpeak).

B) Woofers en paralèlle

Mode à utiliser quand vous disposez d'amplis puissants qui sont capables de délivrer toute la
puissance exigée par lesubwoofer.

La puissance nécessaire auxentrées est de1 x 1.200 Wrms @4 ohms (2.400 Wpeak).
Ici,les deux connecteurs Speakon®(et donc les deux woofers) sont mis en parallèle.Sivous le désirez,
vous pouvezconnecter un second RS-218B en parallèle.
Attention : quand un second subwoofer est connecté, l'impédance chute de 4Ω à 2Ω ! Veuillez noter
que la plupart des amplificateurs ne supportent pas de travailler alors que leur charge n'est que de 2Ω.
De plus, le facteur d'amortissement de votre ampli baisse de manière significative, ce qui a pour résultat
de produireuneréponse plus faible danslesbasses.

Combinaisons sub / top

Lorsque le sub est utilisé comme complément aux RS-15tout l'art consiste à trouverla bonne balance entre
les deux afin de former un système d'amplificationbien équilibré. Nous vous suggérons d'utiliser 2x RS-15
pour 1x RS-218B. Vous devriezutiliserdeuxamplis séparés pour les ‘sub’ et les ‘top’, plus un séparateur de
fréquences actif ou un processeur audio. Bien entendu, vous n'êtes pas limité à cette combinaison, il vous
est loisiblede vous livrerà toutes les expériences issues devotre imagination!

SET DE ROULETTES

En cas d'utilisation mobile, il est possible d'installer un set de 4 roulettes à l'arrière du subwoofer. Le
subwoofer est équipé d'orifices d'origine prévus pour pouvoir fixer facilement les roulettes au moyen des
boulons inclus dansleset.

ENTRETIEN

Nettoyez l’enceinteà l’aide d’une éponge et d’une solution savonneuse, non mordante. N’utilisez jamais de
produitschimiques quipourraient endommagerl’enceinte !

CARACTERISTIQUES TECHNIQUES

Split mode –haut-parleurs(woofers) séparés:
Puissance: 2x600Wrms (2x1200Wpeak)
Impédance: 2x 8Ω

ModeParallèle – haut-parleurs(woofers)connectésensemble:
Puissance: 1x1200Wrms(1x 2400Wpeak)
Impédance: 1x 4Ω

Sensibilitéd’entrée: 104dB1W/1m
Pression acoustiquemaximale: 138dB
Réponse enfréquence: 35 - 300Hz
Angle dedispersion: 90° x 50°
Dimensions: 1160 x595x580mm
Poids: 84kg

Chacune de cesinformations peut être modifiéesans avertissement préalable.Vouspouvez

télécharger la dernière versionde ce mode d’emploide notre siteWeb: www.synq-audio.com

SYNQ

®

5/18 RS-218B

SYNQ

®

6/18 RS-218B

NEDERLANDS HANDLEIDING

Hartelijk dank voor de aankoop van dit SYNQ product. Om ten volle te kunnen profiteren van alle
mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint
het apparaatte gebruiken.

VERGEET NIET UW RS-218B SPEAKERS TE REGISTREREN. ZO ONTVANGT U

AUTOMATISCH EEN BERICHT BIJ EEN BELANGRIJKE PRODUCTINFORMATIE!

 SURF NAAR: WWW.SYNQ-AUDIO.COM/REGISTER/ 

KARAKTERISTIEKEN

 Dubbele High Power 18” subwoofer meteen zeer compact design
 Zowel voorvaste installaties als voormobiel gebruik
 Het hoorngeladendesigngarandeert eenmooie stevigebasweergave
 Geschikt voorclubs, discotheken, live acts,verhuur,Pro-DJ, ...
 Zeer stevige multiplexklankkast met:

 Duurzame krasbestendige verf
 Ingebouwdehandvaten
 Stalen front grill

 Aandeachterkantzijn bevestigingspunten voorzienvoor(in optie verkrijgbare) wielen
 Uitgerust met 2 high power18" woofers metALU korf
 Kan perfectgecombineerdworden met 2xRS-15klankkasten

VEILIGHEIDSVOORSCHRIFTEN

 De RS-218B kan gemakkelijk een geluidsdruk (SPL: Sound Pressure Level) ontwikkelen die erge en

blijvendeschade kan veroorzaken aan het gehoor. Bescherm steeds uw oren als u blootgesteld wordt aan
een geluidsniveau(SPL) van meerdan 85dB!

 Zorg er steeds voordat de versterkeruit staat voorUdeklankkasten aansluit.
 De woofer is niet beschermd tegen vocht en regen. Daarom is de klankkast enkel geschikt om binnen

gebruikt te worden. Indien u de klankkast toch in open lucht gebruikt bij vochtig weer of regenvervalt elke
garantie!

 Plaats dezeklankkaststeeds op een veiligeen stabiele plaats.

AANSLUITING

De RS-218B is uitgerust met 2 Neutrik®Speakon® aansluitingen. De Speakon® connectoren werden als
volgt aangesloten:

 POSITIEF = +1 en +2
 NEGATIEF = -1 en -2

Te gebruiken kabels:

U kunt kant-en-klare kabels gebruiken, maar u kunt ook de speaker kabels zelf vervaardigen. Let er op
speaker kabel te gebruiken van geode kwaliteit met een sectie van minstens 2x 2.5mm². U hebt ook een
paar Neutrik®Speakon®NL4FC pluggen nodig. Deze hebben 4contacten: +1 -1 +2 -2. uw speaker kabel
heeft 2 geleiders met een verschillende kleur. Let er op aan elk uiteinde van de kabel dezelfde kleur met
hetzelfdecontactnummer teverbinden:+1 met +1 en -1 met -1. aangeziende Speakon®contactenonderling
verbonden zijn (+1 met +2 en -1 met -2), u kunt ook 4x 2.5mm² LS-kabels gebruiken om signaalverliezen
van zeerlangekabels te beperken.

Belangrijk! Verges unietmet de + en – aansluitingen, indienu de draden verkeerd aansluit zultueen
klank vanslechte kwaliteit bekomenmet eenzeer poverebasweergave.

NEDERLANDS HANDLEIDING

Aansluitingsplaat:

Op de aansluitingsplaat bevindt zich een schakelaar achter een transparante beschermkap. Schroef de 2
schroeven (C op de afbeelding) los om de kap te verwijderen indien u de positie van de schakelaar wilt
veranderen. U kunt met deze schakelaar 2 werkmodi kiezen (zie ook het elektronisch diagram van deze
schakelaar):

A) Woofers gescheiden:

Kan gebruikt worden indien u slechts 1 subwoofer installeert of wanneer de versterker niet
krachtig genoegisom de subwoofer met 1 kanaalaan te sturen.
BELANGRIJK: Beide ingangen moeten metde versterker verbonden worden,deversterker moet
ingesteld worden op MONO (NIETop Bridge!)

Beide woofers in de klankkast hebben elk hun eigen Speakon®aansluiting. Dit betekent dat u de
linkeruitgang van uw versterker kunt aansluiten op de linkeringang van de subwoofer en de andere
uitgang van de versterker op de rechter Speakon®ingang van de subwoofer. Het vereiste vermogen is
2x 600Wrms@ 8ohm. (2x1200Wpeak)

B) Woofers in parallel:

Wordt gebruikt indien u beschikt over krachtige versterkers die over voldoende vermogen
beschikken omde subwoofer aan testuren.

Hetvereistevermogen is 1x1200Wrms @4ohm. (1200Wpeak)
Beide woofer/Speakon®aansluitingen werken in parallel wanneer de schakelaar in deze stand staat. U
kunt nu 1 van de aansluitingen gebruiken om eventueel een tweede RS-218B klankkast in parallel te
verbinden.
Opgelet: indien u een tweede subwoofer aansluit zakt de impedantie van 4Ω naar 2Ω! De meeste
versterkers kunnen deze zware werkcondities in 2Ω niet aan. Bovendien zakt de dempingfactorvan uw
versterker aanzienlijk,metals resultaat eenminder krachtigebasweergave.

Aanbevolen opstelling:

Wanneer u de subwoofer gebruikt in combinatie met de RS-15 klankkasten, dan moet u er op letten dat er
steeds een geode balans is tussen het vermogen van de subwoofer en deze van de mid/hoog klankkasten
zodat u een installatie verkrijgt die goed klinkt. Wij raden u aan 2x RS-15 te gebruiken in combinatiemet 1x
RS-218B. U hebtdus 2 versterkers nodig +een actievecross-over of audioprocessor.
Combinatiesmetandere types klankkastenzijn natuurlijk steedsmogelijk.

WIELENSET

Indien u de klankkast vaak moet verplaatsen kunt u een set van 4 wielen (in optie) aanschaffen welke u op
de achterkantvandeklankkast kunt monteren.Desubwooferisstandaard uitgerustmet bevestigingspunten
zodat udezewielen gemakkelijk kuntinstalleren metdebijgeleverde bouten.

SYNQ

®

7/18 RS-218B

SYNQ

®

8/18 RS-218B

NEDERLANDS HANDLEIDING

ONDERHOUD

Reinig de klankkast met een spons en een niet bijtende zeepoplossing. Gebruik nooit chemische producten
die de klankkastkunnen beschadigen!

DEUTSCH BEDIENUNGSANLEITUNG

TECHNISCHE GEGEVENS

Split mode – woofersgescheiden:
Vermogen: 2x 600Wrms (2x1200Wpeak)
Impedantie: 2x 8Ω

Parallel mode – woofers metelkaar verbonden:
Vermogen: 1x 1200Wrms(1x2400Wpeak)
Impedantie: 1x 4Ω

Gevoeligheid: 104dB1W/1m
Maximumgeluidsdruk: 138dB
Frequentiebereik: 35 - 300Hz
Afmetingen: 1160 x595x580mm
Gewicht: 84kg

Vielen Dank, dass Sie sich für den Erwerb dieses SYNQ®-Produkt entschieden haben. Bitte lesen sie diese
Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten,
die dieses Gerätbietet sowie,zu Ihrereigenen Sicherheit.

VERGESSEN SIE NICHT IHRE RS-218B ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISC H EINE

NACHRICHT, WENN ES WICHTIGE PRODUKTINFORMA TIONEN GIB T!

 REGSITRIEREN UNTER: WWW.SYNQ-AUDIO.COM/REGISTER/ 

EIGENSCHAFTEN

 Leistungsstarker18” Doppel-Subwoofermit sehr kompaktem Design
 Kann sowohl fürfeststehendeals auch fürmobileAnwendungen eingesetzt werden
 Die Hornausstattunggarantierteine schöne kraftvolleBasswiedergabe
 OptimalfürClubs, Diskotheken, Bühnen, Vermietung,Pro-DJ, ...
 Sehr solidesSperrholzgehäuse mit:

 Dauerhafterkratzfester Lackierung
 Eingebaute griffe
 Solider Gummifuß
 Stahlgitter vorne

 Befestigungspunkteander Rückseitefür als ZubehörerhältlicheRollen
 Ausgestattetmit2 Hochleistungs-18"-WoofermitALU Korb
 Optimal kompatibel mit 2x RS-15 boxen

VORSICHTSMAßREGELN

 Die RS-218B reproduziert einen hohen Schalldruck (SPL). Dieser kann zu Gehörschäden führen.

Schützen SieIhre Ohrenbeieinem Schalldruckvonüber 85dB.

 StellenSie sicher,das der Verstärker vorAnschluss der Lautsprecher ausgeschaltetist.
 Sie sollten den Lautsprecher nicht der Feuchtigkeit oderRegen aussetzen. Dieser Lautsprecher sollte nur

im Innenbereich eingesetzt werden. Sollten Sie den Lautsprecher im Außenbereich einsetzen, erlischt die
Garantie.

 Befestigen SiediesenLautsprecherimmerauf sicheremund stabilemMaterial.

U kuntde laatste versie vandezehandleidingdownloadenvia onzewebsite: www.synq-audio.com

®

SYNQ

Elkeinlichting kanveranderen zonderwaarschuwingvooraf

9/18 RS-218B

ANSCHLÜSSE

Die RS-218B hatzwei Neutrik®Speakon®Anschlüsse. Aufbauder Speakon® Verdrahtung:

 POSITIV = +1und +2
 NEGATIV = -1und -2

Zuverwendende Kabel:

Sie können gebrauchsfertige Kabelbenutzenoder auchselber die Lautsprecherkabelanfertigen.Achten Sie
darauf, hochwertige Lautsprecherkabel mit mindestens 2x 2,5mm² Adern zu verwenden. Sie werden
ebenfalls ein Paar Neutrik®Speakon®NL4FC Stecker benötigen. Dieser Leiter hat 4 Pole: +1 -1 +2 -2. Ihr
Lautsprecherkabel hat 2 Adern mit verschiedenen Farben. Achten Sie darauf, dieselbe Farbe an jedem
Ende des Kabels mit dem entsprechenden Pol zu verbinden:+1mit +1 und -1 mit -1. Da die Speakon®Pole
untereinander verbunden sind (+1 mit +2 und -1 mit -2), können Sie ebenfalls 4x 2,5mm² LS-Kabel
verwenden,umSignalverluste aufgrundzulanger Kabel zu vermeiden.

Wichtig! Verwechseln Sie nicht+und – Pole.Wenn siedie Stecker umkehren, hat das eineschlechte
Klangqualitätund einen Verlustder niedrigen Frequenzen zur Folge.

®

SYNQ

10/18 RS-218B

DEUTSCH BEDIENUNGSANLEITUNG

DEUTSCH BEDIENUNGSANLEITUNG

Input-Anschlussplatte:

Auf der Anschlussplatte finden Sie einen Schalter hinter einem durchsichtigen Deckel. Schrauben Sie
einfach die 2 kleinen Schrauben auf (mit “C” auf der Abbildung gekennzeichnet) und entfernen Sie den
Deckelumdie Schalterposition zu ändern. SiekönnendenSchalterin2 verschiedeneModi setzen (schauen
Sie sichauchden SchaltplandesSchaltersan):

A) Woofers getrennt:

Wird verwendet, wenn nur 1 Subwoofer installiert wird oder wenn der Verstärker nicht stark
genug ist,umeinen Subwoofer pro Kanal zu treiben.
WICHTIG: Beide Eingänge müssen angeschlossen sein und der Verstärker muss im MONO­Modus (NICHT Brücken!)stehen

Beide Woofers im Lautsprecher haben Ihren eigenen Speakon®Eingangsstecker. Dies bedeutet, dass
Sie den linken Ausgang eines Verstärkers an den linken Eingang des Subwoofer und den anderen
Verstärkerausgang an den rechten Speakon®Eingang anschließen können. Die benötigte Leistung an
den Eingängen ist 2x600Wrms @8ohm. (2x1200WSpitze)

B) Woofers parallel:

Wird verwendet, wenn Sie leistungsstarke Verstärker haben, die den Subwoofer die benötigte
Leistung liefernkönnen.

Die benötigteLeistung an den Eingängenist 1x1200Wrms@4ohm. (1200WSpitze)
Beide Woofers/Speakon®Stecker sind parallel angeschlossen. Wenn Sie möchten, können Sie einen
zweitenRS-218B parallelanschließen.
Achtung: wenn ein zweiter Subwoofer angeschlossen ist, fällt die Impedanz von 4Ω auf 2Ω! Bitte
beachten Sie, dass die meisten Verstärker keine intensiven Nutzungsbedingungen im 2Ω
Betriebszustandvertragen.Darüberhinaus sinkt derDämpfungsfaktorIhres Verstärkers deutlich, waszu
einerschwächern Basswiedergabeführt.

BevorzugteAufstellungskombination:

Bei einerVerwendung in Verbindung mit den RS-15 sollten Sieversuchen, einausgewogenesVerhältnis mit
diesem Subwoofer zu schaffen, um ein gutes Klangsystem zu schaffen.Wir empfehlen die Verwendung von
2 Einheiten RS-15 auf 1 Einheit RS-218B. Sie sollten 2 getrennte Verstärker (sub / top) plus eine
Aktivweiche oderAudioprozessor verwenden

WARTUNG

Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seifenlauge. Benutzen Sie
keineLösungsmittelsonst kanndasGehäuse angegriffenwerden.

TECHNISCHE DATEN

Split-Modus – Woofersgetrennt:
Leistung: 2x600Wrms (2x1200Wpeak)
Eingangsimpedanz: 2x8Ω

Parallel-Modus – Woofersmiteinanderverbunden:
Leistung: 1x1200Wrms(1x 2400Wpeak)
Eingangsimpedanz: 1x4Ω

Eingangsempfindlichkeit: 104dB1W/1m
Max. Schalldruck: 138dB
Frequenzbereich: 35 - 300Hz
Abmessungen: 1160 x595x580mm
Gewicht: 84kg

TechnischeÄnderungen könnenauch ohne Vorankündigungvorgenommenwerden!

Sie können sichdie neuesteVersiondieses Benutzerhandbuchesvon unserer Website

herunterladen: www.synq-audio.com

ROLLEN-SET

Für die Verwendung auf der Straße, können Sie wahlweise ein Set von 4 Rollen an der Rückseite des
Subwoofer befestigen. Der Subwoofer ist standardmäßig mit Einsätzen ausgestattet, so dass Sie die Rollen
leichtmitden beigefügtenSchrauben befestigenkönnen.

®

SYNQ

11/18 RS-218B

SYNQ

®

12/18 RS-218B

ESPAÑOL MANUAL DE INSTRUCCIONES

Gracias porlacomprade este producto SYNQ®. Parasacar todo el rendimientode las posibilidades deeste
aparatoy por su propia seguridad, por favor lea estemanual de instrucciones con mucho cuidado antes de
utilizarestaunidad.

NO SE OLVIDE DE REGISTRAR SU RS-218B¡ USTED RECIBIRÁ AUTOMÁTICAMENTE UN
AVISO CUANDO UNA INFORMACIÓN IMPORTANTE DEL PRODUCTO ESTÉDISPONIBLE!

 NAVEGAR: WWW.SYNQ-AUDIO.COM/REGISTER/ 

CARACTERÍSTICAS

 Altavoz subwoofer18” dobledealtapotenciacon diseño compacto
 Puede utilizarsetantopara instalacionesfijas como paraaplicaciones portátiles
 El diseño delabocina garantizauna reproducción agradablecon graves impactantes
 Es ideal para clubes,discotecas,conciertos, renta, Pro-DJ,...
 Caja de madera contrachapadamuy fuerte con:

 Pintura durabley resistentea los rayones
 Asasintegradas
 Pies de gomadegran resistencia
 Rejilla delanteradeacero

 Puntos de fijaciónen el panel traseropara las ruedas opcionales
 Equipado con2altavoces de graveswooferde18" de altapotencia concestaALU
 Constituye una combinaciónperfectaconlos 2x RS-15armarios

PRECAUCIONES DE SEGURIDAD

 La RS-218B puede reproducir niveles de presión acoustica suficientes para causar problemas auditivos

graves y permanentes. Encasode exposición apresiones superioresà85dB,siempreproteger los oídos!

 Asegurarse que la etapade potencia esté apagada antesdeconectar las cajas.
 El woofer no están protegidos contra la lluvia y la humedad. Este producto conviene unicamente parauso

en interior.La garantianocubre usosencondiciones de humedad.

 Instalarsiemprela cajaen sitios seguros y estables.

CONECCIONES

RS-218B tiene2 conectoresdetipoNeutrik®Speakon.La configuración Speakon® es:

 POSITIVE = +1 y +2
 NEGATIVE = -1 y -2

Cables autilizar:

Es posible utilizar cables ya confeccionados pero, por supuesto, también puede montar usted mismo los
cables. Utilice cables de altavoz de buena calidad con al menos 2 conductores de 2,5 mm². Necesitará
también un par de conectores NL4FC Neutrik®Speakon®. Este conector tiene 4 contactos: +1 -1 +2 -2. Su
cable de altavoz tiene dos conductores de colores diferentes. Asegúrese de conectar el mismo color en
cada lado del cable al contactocorrespondiente: +1 a +1 y -1 a -1. Debidoa quelos contactos Speakon®se
encuentran interconectados (+1 a +2 y -1 a -2), también es posible utilizar 4 cables LS de 2,5 mm² para
reducir lasperdidasde señal ocasionadas concableslargos.

¡Importante! No confunda los contactos + y – , si invierte los conductores, se producirá una mala
calidad delaudio concarencia de frecuencias bajas.

Placa delconector deentrada:

Sobre la placa del conector encontrará un interruptor detrás de un tapa transparente.Desatornille los dos
pernos pequeños (marcados con la letra "C" en la foto) de tal forma que podrá retirar la tapa y cambiar la

ESPAÑOL MANUAL DE INSTRUCCIONES

posición del interruptor. Puede colocar el interruptor en 2 modos diferentes (también consulte el diagrama
electrónicodelinterruptor) :

A) Altavocesseparados:

Se utilizan cuando instala solamente 1 altavoz subwoofer o cuando el amplificador no es lo
suficientementepotentepara accionar1altavoz subwooferpor canal.
IMPORTANTE: Ambas entradas deben estar conectadas y el amplificador debe estar ajustado al
modo MONO (NO al modo Bridge!)

Ambos altavoces de graves dentro del armario, tienen su propio conector de entrada Speakon®. Esto
significa que puede conectar la salida izquierda de un amplificador a la entrada izquierda del altavoz
subwoofer y la otra salida de amplificador a la entrada derecha Speakon®. La potencia necesaria en las
entradasesde2 x600 Wrms @8 ohmios. (2 x1200Wpico)

B) Altavoces de gravesenparalelo:

Se utilizancuando se tienenamplificadores potentes que pueden suministrar la alta potencia que
se necesitaparalos altavocessubwoofer.

La potencianecesariaen lasentradas es de 1 x1200 Wrms@ 4 ohmios. (1200 W pico)
Ambos altavoces de graves/conectores Speakon®están conectados en paralelo. Si lo desea, puede
conectarun segundo RS-218B en paralelo.
Atención: Cuando se conecta un segundo altavoz subwoofer, la impedancia desciende de 4Ω a 2Ω!
Tenga en cuenta que la mayoría de los amplificadores no soportan condiciones de trabajo pesadas
mientras estén bajo una carga de 2Ω. Además el factor de amortiguación de su amplificador desciende
significativamente,dandocomo resultadouna respuesta degraves másdébil.

Combinaciónde configuraciónpreferente:

Cuando se utiliza con los armarios RS-15, debe tratar de mantener un cierto equilibrio con este altavoz
subwoofer con el fin de lograr un buen sistema de sonido. Le sugerimos utilizar 2 piezas RS-15 en 1 pieza
RS-218B. Deberá utilizar 2 amplificadores más un procesador de cruce activo o un procesador de audio.
Por supuesto, usted no está limitado a esta combinación, puede experimentar con otras configuraciones
tantocomolodesee!

PAQUETE RUEDAS

Si se utiliza en carretera, es posible fijar un juego opcional de 4 ruedas a la parte trasera del altavoz
subwoofer. El altavoz subwoofer viene equipado de forma estándar con inserciones de forma talque puede
fijar fácilmentelasruedasconlospernos incluidos.

LIMPIEZA

Limpiar la caja con una esponja y agua con javón no abrasivo. No utilizar solventes químicos que puedan
dañar lapintura!

SYNQ

®

13/18 RS-218B

SYNQ

®

14/18 RS-218B

ESPAÑOL MANUAL DE INSTRUCCIONES

ESPECIFICACIONES

Modo separado – altavocesde gravesseparados:
Potencia: 2x 600Wrms(2x 1200Wpico)
Impedenciade entrada: 2x 8Ω

Modoparalelo – altavocesde graves conectadosjuntos:
Potencia: 1x1200Wrms(1x 2400Wpico)
Impedenciade entrada: 1x 4Ω

Sensibilidadde entrada: 104dB1W/1m
Max. SPL: 138dB
Respuestaenfrecuencias: 35 - 300Hz
Dimensiones: 1160 x 595 x580mm
Peso: 84kg

Puede descargar la últimaversión deestemanualdeusuario ennuestro sitioweb:

Toda lainformación está sujeta a cambiossin previo aviso

www.synq-audio.com

PORTUGUÊS MANUAL DO UTILIZADOR

Parabéns e obrigado por ter adquirido este produto SYNQ®. Por favor leia atentamente este manual do
utilizador de forma a saber como utilizar esta unidade correctamente. Após ler este manual, guarde-o num
lugar seguro deformaa poder consultá-lo no futuro.

NÃO SE ESQUEÇA DE REGISTAR AS SUAS COLUNAS RS-218B. VOCÊ RECEBERÁ
AUTOMATICAMENTE UM LEMBRETE QUANDO A INFORMAÇÃO IMPORTANTE DE

PRODUTO ESTIVERDISPONÍVEL!

VISITE: WWW.SYNQ-AUDIO.COM/REGISTER/

CARACTERÍSTICAS

 Duplo altifalantede 18” de alta potênciacomdesign muito compacto
 Pode serusadoeminstalações fixas eaplicações móveis
 O design em forma trapezoidal garanteuma reprodução perfeitaepoderosadobaixo
 Perfeitapara clubes,discotecas, palco,aluguer, Djs profissionais,…
 Estrutura muito resistenteemmadeira compensada com:

 Pintura durável, resistenteao risco
 Pegasintegradas
 Pés de borracharesistente
 Grelha frontal em aço
 Pontos de fixação nopainel traseiropara rodasopcionais
 Equipada com 2 altifalantesde18” de altapotência com ocesto em alumínio

 Uma combinação perfeitacom 2 colunas RS-15

INSTRUÇÕES DE SEGURANÇA

 A coluna RS-218B pode facilmente reproduzir níveis de pressão de som (sound pressure level - SPL)

capazes de causar danos graves e permanentes à audição. Proteja sempre os seus ouvidos quando
estiver exposto aníveis deSPL superioresa85DB!

 Certifique-se queo amplificador depotência está desligadoantes de ligar as colunas.
 O altifalante e o agudo não estão protegidos contra a humidade e a chuva. Esta coluna destina-se

unicamente a utilização em espaços fechados. A utilização deste produto em espaços abertos e a
exposiçãoà humidade,invalidamtodas asgarantias.

 Instale sempreacoluna de forma segura eemcondições estáveis.

LIGAÇÕES

A RS-218B contém 2 conectores tipo Neutrik®Speakon®. A ligação Speakon® estabelece-se da seguinte
maneira:

 POSITIVO = +1 e+2
 NEGATIVO = -1 e -2

Cabos aserem usados:

Pode usar cabospréfeitos mas,claro que também podemontar os seus cabos de coluna.Tenha ocuidado
de utilizar cabos de coluna de boa qualidade com condutores de espessura 2 x 2.5mm². Também irá
precisar de um par de conectores Neutrik®Speakon®NL4FC. O conector tem 4 contactos: +1 -1 +2 -2. O
seu cabo de coluna tem 2 condutores com diferentes cores. Certifique-se que conecta a mesma cor em
cada ladodo caboaocontacto correspondente: +1 ao +1 e -1 ao -1. Dado que oscontactos Speakon®estão
interligados(+1 ao+2 e -1 ao-2), podetambém usar cabosde 4condutores 4x 2.5mm²para reduzir a perda
de sinaldevido acabos longos.

Importante! Não misture os contactos + e –. Se inverter os condutores, o resultado será um som de
baixa qualidade comfalta de frequências baixas.

SYNQ

®

15/18 RS-218B

SYNQ

®

16/18 RS-218B

PORTUGUÊS MANUAL DO UTILIZADOR

PORTUGUÊS MANUAL DO UTILIZADOR

Placa conectorade entrada:

Na placa conectora irá encontrar um interruptor por detrás de uma capa transparente. Simplesmente
desaparafuseos 2 pequenos parafusos (indicados como “C” na imagem) para que possa removeracapae
alterar a posição do interruptor. Pode colocar o interruptor em dois modos diferentes (ver também o
diagramaelectrónico dointerruptor):

A) Altifalantesseparados:

Modo usado quando instala apenas 1 subwoofer ou quando o amplificador não é suficiente
potenteparaalimentar 1 subwooferporcanal.
IMPORTANTE:Ambas as entradas devem ser conectadas e o amplificadordeve ser colocado em
modo MONO (NÂO é modo Bridge!)

Ambos os altifalantes dentro da coluna têm o seu próprio conector de entrada Speakon. Isto significa
que pode conectar a saída esquerda de um amplificador à entrada esquerda do subwoofer e a outra
saída do amplificador à entrada Speakon direita. A potência necessária nas entradas é de 2x 600W
Rms @ 8ohm.(2x1200W pico)

B) Altifalantes em paralelo:

Modo usado quando possui amplificadores potentes que possam debitar a potência alta
necessária pelosubwoofer.

Apotêncianecessária nas entradasé de 1x1200Wrms@4ohm.(1200W pico)
Ambos os altifalantes/conectores Speakon estão conectados em paralelo. Se desejar, pode conectar
umsegundo RS-218B em paralelo.

Atenção: quando um segundo subwoofer é conectado, a impedância baixa dos 4Ω para os 2Ω! Tenha
atenção pois a maioria dos amplificadores não suporta condições extremas de funcionamento com
cargas abaixo dos 2Ω. Por outro lado, o factor de amortecimento do seu amplificador desce
significativamente resultandoem uma resposta mais fracados baixos.

Configuraçãopreferida:

Quando utilizado com as colunas RS-15, deverá manter um certo equilíbrio com este subwoofer para fazer
um bom sistema de som. Sugerimos o uso de 2 RS-15 com 1 subwoofer RS-218B. Deverá usar sempre
amplificadores separados para as colunas topo e para o subwoofer e utilizar um crossover activo ou um
processadoráudio. Claro que não está limitado a estacombinação, pode experimentar outras configurações
oquantoquiser!

MANUTENÇÃO

Proceda à limpeza das colunas utilizando uma esponja e uma solução de sabão suave. Não utilize
dissolventesquímicos, produtosdeste tipo danificama cobertura!

ESPECIFICAÇÕES

ModoSeparado – Altifalantesseparados:
Potência: 2x 600Wrms(2x 1200Wpico)
ImpedânciaEntrada: 2x 8Ω

ModoParalelo – Altifalantesligados em conjunto:
Potência: 1x1200Wrms(1x 2400Wpico)
ImpedânciaEntrada: 1x 4Ω

SensibilidadeEntrada: 104dB1W/1m
SPL Máx: 138dB
Resposta emFrequência: 35 - 300Hz
Dimensões: 1160 x 595 x 580mm
Peso: 84kg

Podefazerdownloadda versão mais recente deste manualno nosso site: www.synq-audio.com

Estas informações estãosujeitasaalterações sem avisoprévio

CONJUNTO RODAS

Se utilizado em viagem, é possível adicionar um conjunto opcional de 4 rodas para a parte posterior do
subwoofer. O subwoofer é equipado de série com inserções de modo que você pode anexar as rodas
facilmentecomos parafusos incluídos

®

SYNQ

17/18 RS-218B

SYNQ

®

18/18 RS-218B
