ENGLISH USER MANUAL
OPERATION MANUAL
Congratulations and thank you for buying this SYNQ®product. Please read these operating instructions
carefully so you will know how to operate this product properly. After you have finished reading the
instructions, put them in a safe place for future reference.
DON’T FORGET TO REGISTER YOUR RS-212 CABINETS. YOU WILL AUTOMATICALLY RECEIVE A
REMINDER WHEN IMPORTANT PRODUCT INFORMATION IS AVAILABLE!
SURF TO: WWW.SYNQ-AUDIO.COM/REGISTER/
FEATURES
High power 2-way speaker full range cabinet for all kinds of applications
Excellent sound quality, even at very high sound levels.
Perfect for clubs, discotheques, stage, rental, Pro-DJ, ...
Can also be used as stage monitor
Very strong plywood enclosure:
Durable, scratch resistant, painting
Heavy duty rubber feet
6pcs L-Track strip + 4pcs M8 flying points
35mm speaker adapter
Steel front grill with acoustic foam on the inside
Equipped with:
High power 2" high frequency driver
2x High power 12" woofers
A perfect match with the RS-218B (high power 2x18" subwoofers)
SAFETY PRECAUTIONS
The RS-212 can easily reproduce sound pressure levels (SPL) sufficient enough to cause severe and
permanent hearing damage. Always protect your ears when you are exposed to SPL in excess of 85dB!
Be sure that your power amp is turned off before connecting the speakers.
The woofer and tweeter are not protected against humid and rain. Therefore this speaker is intended for
indoor use only, use of this product outdoors, in humid conditions and without proper protection, voids all
warranties.
Always mount this speaker in safe and stable way.
Take special care when the cabinets are suspended. This is potentially dangerous and should only be
carried out by technicians who have perfect knowledge of the techniques and regulations of rigging
speakers!

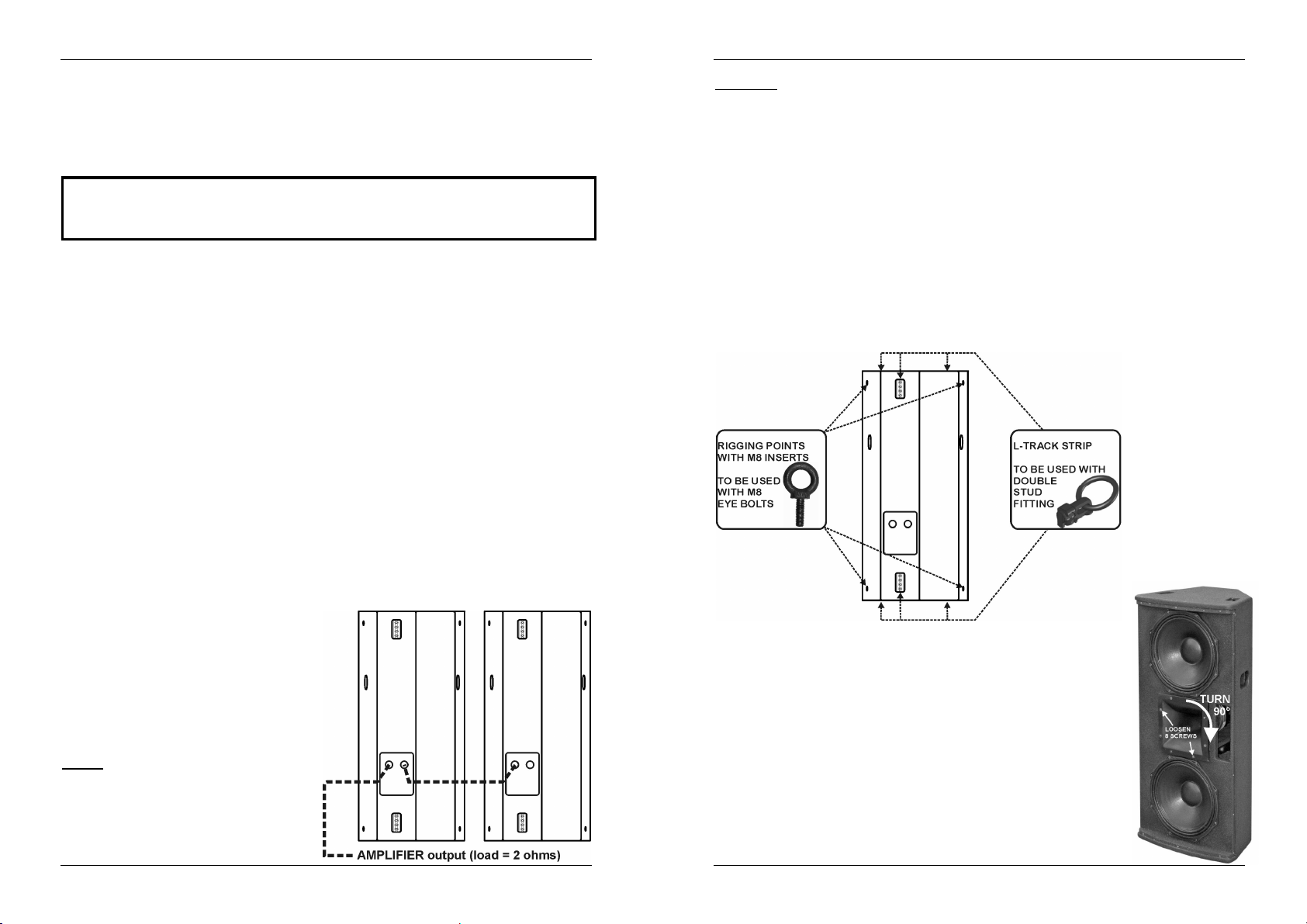

CONNECTIONS
The RS-212 has two Neutrik®Speakon®connectors.
Both connectors are connected in parallel. This
means that you can connect a second RS-212 in
parallel.
Speakon®wiring is made as follows:
POSITIVE = +1
NEGATIVE = -1
Attention: when a second speaker is connected,
the impedance drops from 4Ω to 2Ω! In most cases
you can onl y connect one 4Ω cabinet on each
output. However, if your amplifier supports 2Ω loads,
you can connect 2 cabinets to each amplifier output.
ENGLISH USER MANUAL
Cables to be used:
You can use readymade cables but of course you can also assemble the speaker cables yourself. Take care
to use good quality speaker cable with at least 2x 2.5mm² conductors. You will also need a pair of Neutrik
Speakon® NL4FC connectors. This connector has 4contacts: +1 -1 +2 -2. Only use the +1 and -1 contacts.
Your speaker cable has 2 conductors with different colors. Be sure to connect the same color on each side
of the cable to the corresponding contact! (+1 to +1 and -1 to -1).
If you inverse the conductors, poor sound quality with a lack of low frequencies will be the result.
RIGGING POINTS
The RS-212 cabinets have several rigging points. These can be used to suspend (fly) the cabinet. For this
purpose you can use the different optional flying hardware as shown on the picture. RIG-RS212, a special
rigging kit for one RS-212 cabinet, can be ordered separately. It contains 4pcs double stud fitting. If 2 RS212 cabinets are stacked you can secure them by using four M8 eye bolts (separately available) and a
strong chain or suitable rope.
Always take special care when the cabinets are suspended. This is potentially dangerous and should only be
carried out by technicians who have perfect knowledge of the techniques and regulations of rigging
speakers!
CHANGING THE HORN DISPERSION
A rotatable horn with 60° x 45° dispersion allows for complete versatility in
vertical and horizontal mounting. The standard dispersion is 60°(H) x 45°(V), to
change the dispersion please do the following:
Loosen the screws on both sides of the frontal grill and take the grill off
Loosen the 8 screws that keep the horn in place
Gently turn the horn over 90° to obtain 45°(H) x 60°(V) dispersion. (a small
stickers indicates the dispersion)
Put the grill back on and fasten the screws on both sides again.
SYNQ
®
1/18 RS-212
SYNQ
®
2/18 RS-212
ENGLISH USER MANUAL
STAND ADAPTER
The RS-212 cabinets also have a 35mm stand adapter on the bottom that can be used to put the cabinet on
a proper and stable speaker stand.
MAINTENANCE
Clean the cabinet with a sponge and some non aggressive soap solution. Don’t use any chemical solvents
as they attack the enclosure!
FRANCAIS MODE D’EMPLOI
MODE D’EMPLOI
Nous vous remercions d’avoir acheté ce produit SYNQ®Veuillez lire ce mode d’emploi très attentivement
afin de pouvoir exploiter toutes les possibilités de cet appareil Veuillez lire ce mode d’emploi très
attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil. Conservez ce manuel dans un
endroit sûr pour toute consultation future...

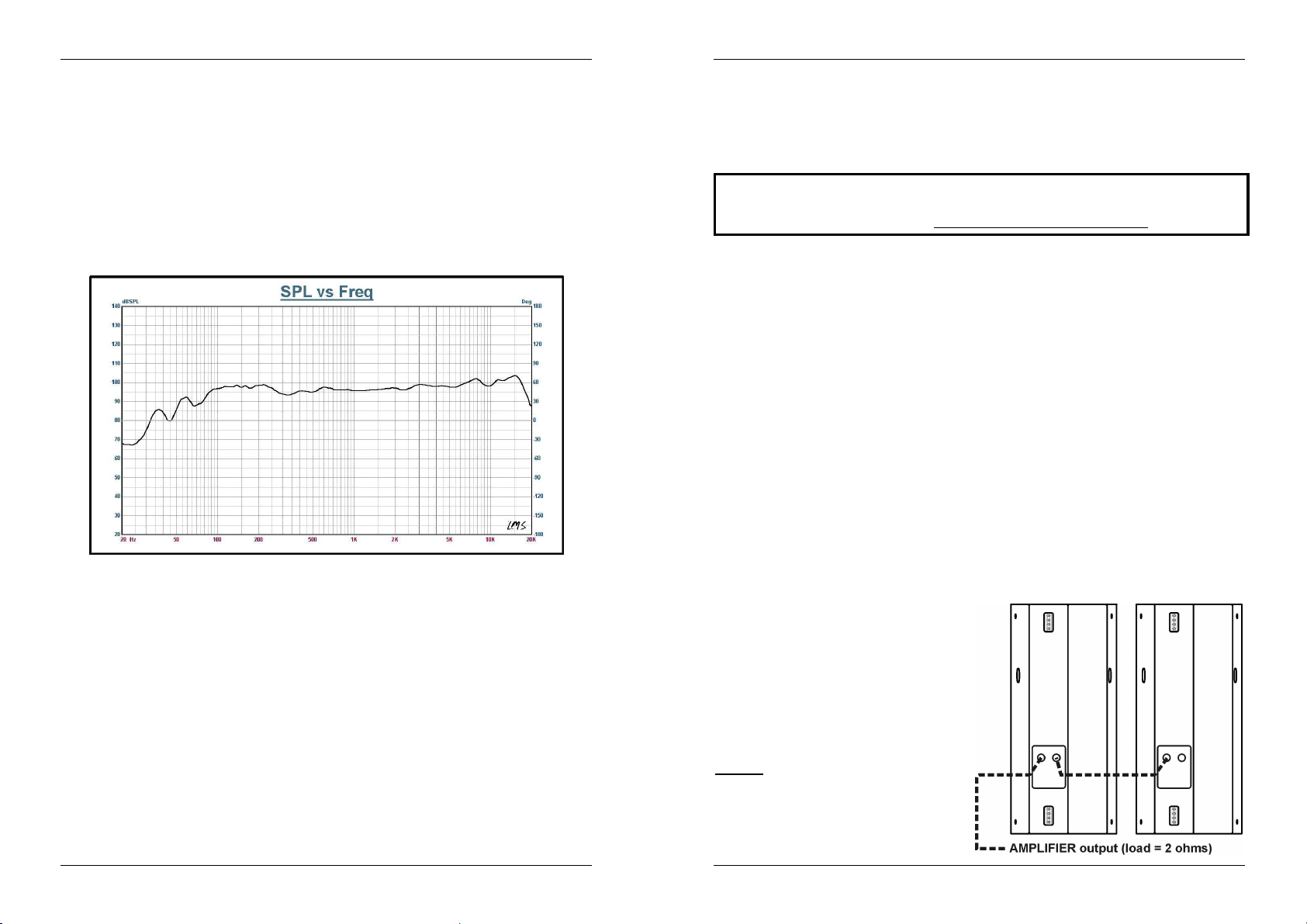

SPECIFICATIONS
Power Capacity: 600Wrms (1200Wpeak)
Input impedance: 4Ω
Input Sensitivity: 97dB 1W/1m
Max. SPL: 132dB
Frequency response: 50 - 19.000Hz
Nominal dispersion (HxV): 60° x 45°
Dimensions (WxDxH): 430 x 396 x 936 mm
Weight: 37kg
Every information is subject to change without prior notice
You can download the latest version of this user manual on our website: www.synq-audio.com
N'OUBLIEZ PAS D'ENREGISTER VOS RS-212. VOUS RECEVREZ AUTOMATIQUEMENT UN
RAPPEL QUAND DES INFORMATIONS IMPORTANTES SERONT DISPONIBLES!
SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/
CARACTERISTIQUES
Enceinte à haute puissance à 2 voies (full range) pour toutes sortes d’applications.
Excellente qualité sonore, même à niveau élevé.
Parfait pour les clubs, discothèques, applications live, location, DJ pro, ...
Peut également être utilisé comme retour de scène
Caisson en multiplex très solide:
Recouvert d’une peinture spéciale anti-griffes
Pieds en caoutchouc très solides
6 rails L-Track + 4 Points d’ancrage M8
Adaptateur 35mm pour pieds
Grille de protection en acier + mousse acoustique à l’intérieur
Equipé d’un:
Très puissant moteur 2" pour les hautes fréquences
Deux très puissant woofers de 12"
Peut être parfaitement combiné avec le RS-218B (high power 2x18" subwoofers)
ATTENTION !
La RS-212 peut facilement atteindre des niveaux de pression acoustique (SPL) très élevés qui peuvent
gravement endommager l’ouïe de façon permanente. Protégez toujours vos oreilles si vous vous exposez
à des niveaux de pression acoustique (SPL) excédant 85dB!
Assurez-vous que l’amplificateur est éteint avant de brancher les enceintes
Le woofer et le tweeter ne sont pas protégés contre l’humidité et la pluie. De ce fait, l’enceinte est
uniquement conçue pour une utilisation à l’intérieur. L’utilisation en plein air, dans des conditions humides
sans protection adéquate, annule toutes les garanties
Installez toujours cette enceinte dans des conditions de sécurité et de stabilité optimales.
Soyez très prudents si les enceintes doivent être
suspendues. Ceci est potentiellement dangereux.
Il est indispensable que ce type d’installation soit
effectué par des techniciens ayant une parfaite
connaissance des techniques et des
réglementations concernant la suspension
d’enceintes!
SYNQ

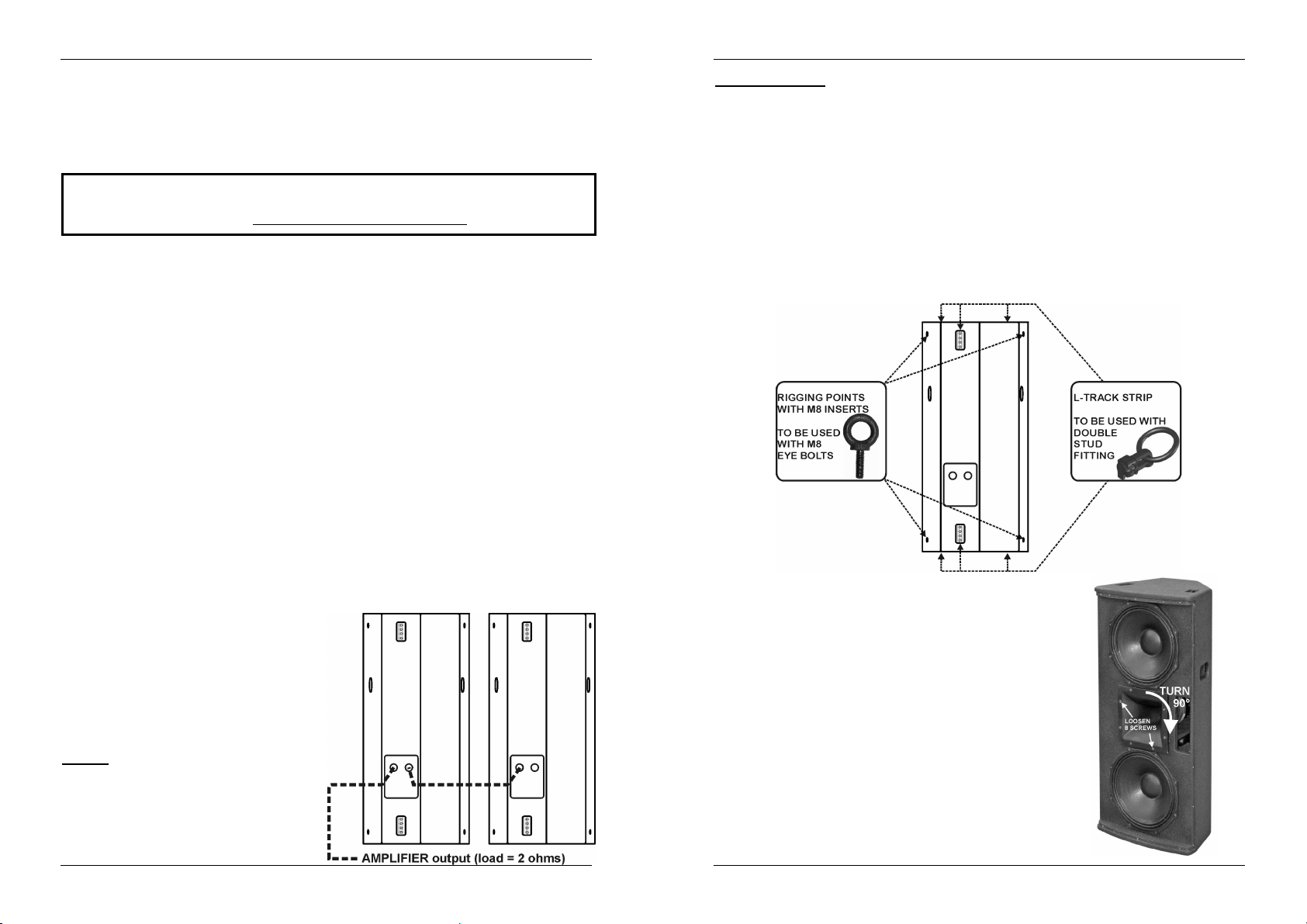

CONNEXIONS
La RS-212 est équipé de 2 connecteurs Neutrik
Speakon. Ils sont reliés en parallèle, ce qui vous
permet de connecter un deuxième RS-212 en
parallèle. (ATTENTION : ne convient pas à la
plupart des amplificateurs!)
Les connecteurs Speakon® sont connectés de la
façon suivante:
POSITIF = +1
NEGATIF = -1
®
®
3/18 RS-212
SYNQ
®
4/18 RS-212
FRANCAIS MODE D’EMPLOI
FRANCAIS MODE D’EMPLOI
Attention: quant une deuxième enceinte de 4Ω est connectée, l’impédance chute de 4Ω à 2Ω! Dans la
plupart des cas vous pouvez connecter 1 enceinte de 4Ω par sortie d’amplificateur. Si vous avez un
amplificateur qui supporte des charges de 2Ω, vous pouvez connecter 2 enceintes de 4Ω par sortie.
Câblage:
Vous pouvez utiliser des câbles tout faits, mais vous pouvez également assembler vous-même les câbles.
Utilisez pour cela un câble pour haut-parleurs de bonne qualité, d’une section d’au moins 2x 2.5mm². Vous
aurez aussi besoin d’une paire de connecteurs du type Neutrik Speakon® NL4FC. Ce connecteur possède
4contacts: +1 -1 +2 -2. Utilisez uniquement les contacts +1 et -1. Votre câble possède 2 conducteurs de
différentes couleurs. So yez sûr de connecter la même couleur de câble aux mêmes connecteurs à chaque
extrémité! (+1 à +1 et -1 à -1).
Si vous inversez les conducteurs, une mauvaise qualité sonore, dépourvue de basses fréquences en
résultera.
POINTS D’ANCRAGE
Les enceintes RS-212 possèdent plusieurs points d’ancrage Ils peuvent être utilisés afin de suspendre
l’enceinte Pour cela, utilisez les accessoires comme décrit sur l’image ci-dessous. Vous pouvez commander
séparément le kit d’ancrage RIG-RS212 pour l’enceinte RS-212. Il comprends 4 pièces d’ancrage (double
stud fitting). Si vous empilez 2 RS-212, vous pouvez sécuriser l’installation en utilisant 4 annaux d’acroche
(eye bolt) M8 ( disponible séparément) et une solide chaîne ou sangle.
Soyez très prudent si les enceintes doivent être suspendues. Ceci est potentiellement dangereux. Il est
indispensable que ce type d’installation soit effectué par des techniciens ayant une parfaite connaissance
des techniques et des réglementations concernant la suspension d’enceintes.
ADAPTATEUR POUR PIED
Les enceintes RS-212 sont pourvues d’un adaptateur (35mm) pour stand. Ainsi on peut placer l’enceinte de
façon stable sur un pied conçu pour cet usage.
ENTRETIEN
Nettoyez l’enceinte à l’aide d’une éponge et d’une solution savonneuse, non mordante. N’utilisez jamais de
produits chimiques qui pourraient endommager l’enceinte !
CARACTERISTIQUES TECHNIQUES
Puissance: 600Wrms (1200Wpeak)
Impédance: 4Ω
Sensibilité d’entrée: 97dB 1W/1m
Pression acoustique maximale: 132dB
Réponse en fréquence: 50 - 19.000Hz
Angle de dispersion: 60° x 45° (H x V)
Dimensions: 430 x 396 x 936 mm
Poids: 37kg
MODIFIER L’ANGLE DE DISPERSION
Si vous utilisez l’RS-212 de façon horizontale ou comme retour de scène, vous
pouvez modifier l’angle de dispersion de la trompe (hautes fréquences). La
dispersion standard est de 60°(H) x 45°(V). Pour effectuer le changement :
Enlevez les vis des deux côtés de la grille de protection frontale, puis retirez la
grille
Enlevez les 8 vis qui fixent la trompe des frequencies aigues
Faites pivoter la trompe prudemment sur 90° afin d’obtenir un angle de
dispersion de 45°(H) x 60°(V) (un petit autocollant indique l’angle de dispersion)
Remettez la grille de protection et fixez-la des deux côtés.
®
SYNQ
5/18 RS-212
Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez
télécharger la dernière version de ce mode d’emploi de notre site Web: www.synq-audio.com
®
SYNQ
6/18 RS-212
NEDERLANDS HANDLEIDING
GEBRUIKSAANWIJZING
Hartelijk dank voor de aankoop van dit SYNQ product. Om ten volle te kunnen profiteren van alle
mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint
het apparaat te gebruiken.
VERGEET NIET UW RS-212 TE REGISTREREN. ZO ONTVANGT U AUTOMATISCH EEN
BERICHT BIJ EEN BELANGRIJKE PRODUCTINFORMATIE!
SURF NAAR: WWW.SYNQ-AUDIO.COM/REGISTER/
KARAKTERISTIEKEN
Zeer krachtige 2weg luidspreker voor allerlei toepassingen
Prachtige geluidskwaliteit, zelfs bij erg hoog volume.
Perfect voor clubs, discotheken, live, verhuur, pro-DJ, ...
Ook als podium monitor te gebruiken
Zeer stevige multiplex behuizing:
krasvaste lak
6 L-track strips + 4 M8 verankeringpunten (rigging)
35mm speaker adapter
Stalen front grill met akoestisch shuim aan de binnenkant
Uitgerust met:
Een High power 2" driver voor de hoge frequenties
2 High power 12" woofers
Kan perfect gecombineerd worden met de RS-218B (high power 2x18" subwoofers)
VEILIGHEIDSVOORSCHRIFTEN
De RS-212 kan gemakkelijk een geluidsdruk (SPL: Sound Pressure Level) ontwikkelen die erge en
blijvende schade kan veroorzaken aan het gehoor. Bescherm steeds uw oren als u blootgesteld wordt aan
een geluidsniveau (SPL) van meer dan 85dB!
Zorg er steeds voor dat de versterker uit staat voor U de klankkasten aansluit.
De woofer en tweeter zijn niet beschermd tegen vocht en regen. Daarom is de klankkast enkel geschikt
om binnen gebruikt te worden. Indien u de klankkast toch in open lucht gebruikt bij vochtig weer of regen,
zonder aangepaste bescherming, vervalt elke garantie!
Plaats deze klankkast steeds op een veilige en stabiele plaats.
Wees zeer voorzichtig bij het ophangen van de klankkasten. Dit is potentieel zeer gevaarlijk. De installatie
hiervan mag enkel uitgevoerd worden door technici die een perfecte kennis hebben van de technieken en
reglementering betreffende het ophangen van klankk asten!
NEDERLANDS HANDLEIDING
Bekabeling:
U kan afgewerkte kabels gebruiken of u kan de kabels zelf vervaardigen. Zorg ervoor luidsprekerkabel van
goede kwaliteit te gebruiken met geleiders van minstens 2x 2.5mm². Per kabel hebt U ook een 2
connectoren nodig van het type Neutrik Speakon® NL4FC. Deze connector heeft 4 contacten: +1; -1; +2 en -
2. Gebruik enkel de +1 and -1 contacten. De speakerkabel heeft 2 geleiders van verschillende kleur. Sluit
steeds de geleider met dezelfde kleur aan beide uiteinden aan met hetzelfde contact! (+1 met +1 en -1 met -
1).
Indien U de geleiders omkeert, kan een povere geluidskwaliteit met een gebrek aan lage frequenties
hiervan het gevolg zijn.
OPHANGPUNTEN
De RS-212 klankkasten zijn uitgerust met meerdere ankerpunten Deze kunnen gebruikt worden om de
klankkasten op te hangen. Gebruik hiervoor de gepaste in optie verkrijgbare onderdelen welke hieronder
worden afgebeeld. Een speciale ophangkit RIG-RS212 voor de RS-212 is apart verkrijgbaar. Deze bevat 4
bevestigingsklemmen (double stud fitting) zoals hieronder afgebeeld. Inien u 2 RS-212 klankkasten op
elkaar stapelt kunt u de opstelling beveiligen door gebruik te maken van 4 M8 oogbouten (afzonderlijk
verkrijgbaar) en een stevige ketting of kabel.
Wees in elk geval zeer voorzichtig als de klankkasten moeten worden opgehangen. Dit is potentieel zeer
gevaarlijk. De installatie hiervan mag enkel uitgevoerd worden door technici die een perfecte kennis hebben
van de technieken en reglementering betreffende het ophangen van klankkasten!
AANSLUITING
De RS-212 is uitgerust met 2 Neutrik®Speakon®
aansluitingen die parallel met elkaar verbonden
zijn. Dit betekent dat naar een tweede RS-212 kan
doorgelust worden.
De Speakon® connectoren werden als volgt
aangesloten:
POSITIEF = +1
NEGATIEF = -1
Opgelet: wanneer een tweede klankkast van 4Ω in
parallel wordt aangesloten zakt de impedantie van
4Ω naar 2Ω! In de meeste gevallen kan men
slechts 1 klankkast van 4Ω verbinden per
versterkeruitgang. Indien uw versterker lasten van
2Ω aankan, dan mag men 2 klankkasten per
versterkeruitgang in parallel aansluiten.
®
SYNQ
7/18 RS-212
SPREIDINGSHOEK (HOORN)VERANDEREN
De standaard spreidingshoek is 60°(H) x 45°(V). Indien u de klankkast vooral
horizontal of als monitor gebruikt kunt u de spreidingshoek van de hoorn aanpassen
door hem te roteren. Onderneem hiervoor volgende stappen:
Maak de schroeven van de frontgrill aan beide kanten los en verwijder daarna de
grill
Maak de 8 schroeven van de hoorn los
Draai de hoorn voozichtig 90° zodat u een spreidingshoek van 45°(H) x 60°(V)
bekomt (een kleine sticker duid de spreidingshoek aan)
Plaats de frontgrill terug en bevestig opnieuw de schroeevn aan beide kanten.
STAND ADAPTER
De RS-212 klankkasten zijn uitgerust met een 35mm stand adapter. Dit laat u toe
de klankkast op een hiervoor voorzien luidsprekerstatief te plaatsen.
®
SYNQ
8/18 RS-212
NEDERLANDS HANDLEIDING
DEUTSCH BEDIENUNGSANLEITUNG
ONDERHOUD
Reinig de klankkast met een spons en een niet bijtende zeepoplossing. Gebruik nooit chemische producten
die de klankkast kunnen beschadigen!
TECHNISCHE GEGEVENS
Vermogen: 600Wrms (1200Wpeak)
Impedantie: 4Ω
Gevoeligheid: 97dB 1W/1m
Maximum geluidsdruk: 132dB
Frequentiebereik: 50 - 19.000Hz
Spreidingshoek: 60° x 45°
Afmetingen: 430 x 396 x 936 mm
Gewicht: 37kg
Elke inlichting kan veranderen zonder waarschuwing vooraf
U kunt de laatste versie van deze handleiding downloaden via onze website: www.synq-audio.com
BEDIENUNGSANLEITUNG
Vielen Dank, dass Sie sich für den Er werb dieses SYNQ®-Produkt entschieden haben. Bitte lesen sie diese
Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten,
die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit.
VERGESSEN SIE NICHT IHRE SR15 ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCH EINE
NACHRICHT, WENN ES WICHTIGE PRODUKTINFORMATIONEN GIBT!
REGISTRIEREN UNTER: WWW.SYNQ-AUDIO.COM/REGISTER/
EIGENSCHAFTEN
Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.
Entsprechende Dokumentation liegt beim Hersteller vor.
Hochleistungs 2-Wege Fullrange Lautsprecher für alle Arten von Anwendungen
Exzellente Tonqualität, auch in Hochtonbereichen.
Optimal für Clubs, Diskotheken, Bühnen, Vermietung, Pro-DJ, ...
Kann als Bühnen Monitor verwendet werden
Sehr solides Sperrholzgehäuse mit:
Dauerhafter kratzfester Lackierung
Solider Gummifuß
6 Stück L-Schienen Leisten + 4 Stück M8 Flug Punkte
35mm Lautsprecher Stativ Adapter
Stahlgitter vorne mit Akustik Schaumstoff auf der Innenseite
Bestückt mit:
High power 2" Hochtontreiber
2 High power 12" Woofers
Dieses System ist ideal kombinierbar mit dem RS-218B (Hochleistungssubwoofer 2x18")
VORSICHTSMAßREGELN
Die RS-212 reproduziert einen hohen Schalldruck (SPL). Dieser kann zu Gehörschäden führen. Schützen
Sie Ihre Ohren bei einem Schalldruck von über 85dB.
Stellen Sie sicher, das der Verstärker vor Anschluss der Lautsprecher ausgeschaltet ist.
Sie sollten den Lautsprecher und Hochtontreiber nicht der Feuchtigkeit oder Regen aussetzen. Dieser
Lautsprecher sollte nur im Innenbereich eingesetzt werden. Sollten Sie den Lautsprecher im Außenbereich
einsetzen, erlischt die Garantie.
Befestigen Sie diesen Lautsprecher immer auf sicherem und stabilem Material.
Gehen Sie sehr sorgsam vor wenn Sie die
Lautsprecher aufhängen. Es ist sehr gefährlich
und sollte nur von einem erfahrenen Techniker
durchgeführt werden.
SYNQ
ANSCHLÜSSE
Die RS-212 hat zwei Speakon® Anschlüsse. Beide
Anschlüsse sind parallel geschaltet. D.h. Eine
zweite RS-212 kann anschlossen werden.
Aufbau der Spe akon® Verdrahtung:
POSITIV = +1
NEGATIV = -1
Achtung: Wenn ein zweiter Lautsprecher
angeschlossen wird, ändert sich die Impendanz
von 4 Ohm auf 2 Ohm. In den meisten Fällen
können nur 1 Lautsprecher betrieben werden.
Sollte Ihr Verstärker 2 Ohm tauglich sein, können
Sie 2 Lautsprecher an jedem Kanal betreiben.
®
9/18 RS-212
SYNQ
®
10/18 RS-212
DEUTSCH BEDIENUNGSANLEITUNG
DEUTSCH BEDIENUNGSANLEITUNG
Anschlusskabel:
Sie können fertig konfektionierte Anschlusskabel verwenden oder Sie können die Kabel selbst herstellen.
Nutzen Sie dafür ein hochwertiges Lautsprecherkabel mit mindestens 2x2,5mm² Durchmesser. Außerdem
benötigen Sie zwei NEUTRIK SPEAKON NL4FC Stecker. Dieser Stecker hat 4 Kontakte: +1 -1 +2 -2.
Schließen Sie den +1 und -1 Kontakt an. Das Lautsprecherkabel hat 2 Markierungen (Farbe o.ä.). Stellen
Sie sicher das beide Stecker gleich angeschlossen werden (+1 zu +1 und -1 zu -1).
Sollten Sie die Kabel vertauschen, haben Sie einen schlechte Musikwiedergabe mit einem geringen
Anteil an tiefen Frequenzen.
HÄNGEPUNKTE
Der RS-212 Lautsprecher hat verschiedene Hängepunkte. Diese können für die Hängemontage (FLIEGEN)
genutzt werden. RIG-RS212, ein spezielles Rigging Kit für ein RS-212 Lautsprecher gibt es optional. Es
beinhaltet 4 Stück doppel Fitting Bolzen. Sind 2 RS-212 Lautsprecher übereinander gestapelt, können sie
diese mit den M8 Flugösen (separat erhältlich) und einer stabile n Kette oder Seil sichern. Sie sollten immer
sehr sorgsam vorgehen. Es ist sehr gefährlich und sollte nur von einem erfahrenen Techniker durchgeführt
werden
MAINTENANCE
Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seifenlauge. Benutzen Sie
keine Lösungsmittel sonst kann das Gehäuse angegriffen werden.
TECHNISCHE DATEN
Leistung: 600Wrms (1200Wpeak)
Eingangsimpedanz: 4Ω
Eingangsempfindlichkeit: 97dB 1W/1m
Max. Schalldruck: 132dB
Frequenzbereich: 50 - 19.000Hz
Nominal Ausbreitung: 60° x 45°
Abmessungen: 430 x 396 x 936 mm
Gewicht: 37kg
Wechsel der Hornabstrahlung
Ein drehbares Horn mit 60° x 45° Hornabstrahlung erlaubt eine vielseitigen
Einsatz in vertikaler und horizontaler Possition der Lautsprecher Box. Der
Standard Abstrahlwinkel ist 60°(H) x 45°(V), um den Abstrahlwinkel zu ändern
gehen sie wie folgt vor:
Lösen sie die Schrauben an beiden Seiten des Frontgitters und entnehmen sie
das Gitter
Lösen sie die 8 Schrauben des Horns
Nehmen sie das Horn vorsichtig heraus und drehen es um 90° um einen 45°(H)
x 60°(V) Abstrahlwinkel zu erhalten (ein kleiner Aufkleber zeigt den W inkel),
anschließend schrauben sie das Horn wieder fest
Setzen sie das Gitter wieder auf und verschrauben es.
STATIV ADAPTER
Der RS-212 Lautsprecher hat auf der unteren Seite eine 35mm Stativaufnahme.
Damit ist es möglich diesen Lautsprecher auf ein stabiles Stativ zu setzen.
®
SYNQ
11/18 RS-212
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!
Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website
®
SYNQ
herunterladen: www.synq-audio.com
12/18 RS-212
ESPAÑOL MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUCCIONES
Gracias por la compra de este producto SYNQ®. Para sacar todo el rendimiento de las posibilidades de este
aparato y por su propia seguridad, por favor lea este manual de instrucciones con mucho cuidado antes de
utilizar esta unidad.
NO SE OLVIDE DE REGISTRAR SU RS-212. ¡USTED RECIBIRÁ AUTOMÁTICAMENTE UN
AVISO CUANDO UNA INFORMACIÓN IMPORTANTE DEL PRODUCTO ESTÉ DISPONIBLE!
NAVEGAR: WWW.SYNQ-AUDIO.COM/REGISTER/
CARACTERÍSTICAS
Armario para altavoces de 2 vías de alta potencia y margen completo para todo tipo de aplicaciones
Calidad de sonido excelente, incluso a niveles sonoros muy altos.
Es ideal para clubes, discotecas, conciertos, renta, Pro-DJ, ...
También puede utilizarse como monitor de escenario
Caja de madera contrachapada muy fuerte:
Pintura durable y resistente a los rayones
Pies de goma de gran resistencia
Tira L-Track 6 unidades + 4 unidades de puntos de suspensioncon metrica M8
Adaptador de altavoz de 35 mm
Rejilla delantera de acero con espuma acústica en la parte interior
Equipado con:
Explorador de alta frecuencia y alta potencia de 2"
2 Altavoz de graves de 12" de alta potencia
Constituye una perfecta combinación con el RS-218B (2 altavoces subwoofer de 18" de alta potencia)
ESPAÑOL MANUAL DE INSTRUCCIONES
¿Que cables utilizar?
Es posible utilizar cables ya confeccionados pero, por supuesto, también puede montar usted mismo los
cables. Cuidado de siempre utilizar cables de buena calidad con conductores de 2x2.5mm² como minimo.
Tambien se necesitaran 1 par de conectores Neutrik Speakon® NL4FC. Este conector tiene 4 contactos: +1
-1 +2 -2. Utilizar unicamente los contactos +1 y -1. Su cable de altavoz tiene 2 conductores con colores
distintos. Asegurese de conectar el mismo color de cada lado del cable al contacto correspondiente (+1 a +1
y -1 a -1).
Inversando los conductores, se producira un sonido de muy mala calidad sin frecuencias bajas.
SISTEMA DE CUELGUE
La caja RS-212 incorpora varios refuerzos de acero; Estos pueden utilizarse para suspender(colgar) el
armario. Para este propósito, puede utilizar las diferentes piezas para colgado opcionales que se muestran
en la imagen. RIG-RS212 , un kit de suspension especial para una caja RS-212, puede ser pedido por
separado. Contiene 4 unidades de doble montaje. Si 2 de las RS-212 se apilan se pueden asegurar usando
4 hembrillas de metrica M8 (de venta por separado) y una cuerda o cadena resistente.
Tener particularmente cuidado con las cajas suspendidas. Esto puede resultar peligroso y solo deben ser
instaladas por tecnicos profesionales!
PRECAUCIONES DE SEGURIDAD
La RS-212 puede reproducir niveles de presión acoustica suficientes para causar problemas auditivos
graves y permanentes. En caso de exposición a presiones superiores à 85 dB, siempre proteger los oídos!
Asegurarse que la etapa de potencia esté apagada antes de conectar las cajas.
El woofer y el tweeter no están protegidos contra la lluvia y la humedad. Este producto conviene
unicamente para uso en interior. La garantia no cubre usos en condiciones de humedad y sin la protección
adecuada.
Instalar siempre la caja en sitios seguros y estables.
Tener particularmente cuidado con cajas suspendidas. Esto puede resultar peligroso y solo debe ser
instalado por tecnicos profesionales.
CONEXIONES
La RS-212 tiene 2 conectores de tipo Neutrik
Speakon. Cada uno está conectado en paralelo.
Esto significa que se puede conectar otra RS-212
en paralelo.
La configuración Speakon® es:
POSITIVE = +1
NEGATIVE = -1
Atención: al conectar otra caja, la impedencia pasa
de 4Ω a 2Ω! En la mayoria de los casos, solo se
pueden conectar 1 caja de 4Ω . Si su etapa de
potencia permite bajar hasta 2Ω, se podrán
conectar 2 cajas por salida.
®
SYNQ
®
13/18 RS-212
CAMBIANDO LA DISPERSION DEL
DIFUSOR
Un difusor rotable con angulos de 60º x 45º de dispersion , deja una
completa versatilidad para montaje tanto horizontal o vertical. La dispersion
estandar es de 60º(H) x 45º (V) , para cambiar la dispersion por favor haga
lo siguiente:
Desenrosque los tornillos en ambos lados del panel frontal y quite el
panel
Desenrosque los 8 tornillos que sujetan el difusor
Suavemente gire el difusor sobre 90º para obtener una dispersion de
angulo 45°(H) x 60°(V) . (una pequeña pegatina indica la dispersion)
Coloque de nuevo el panel y enrosque los tornillos correspondientes.
®
SYNQ
14/18 RS-212
ESPAÑOL MANUAL DE INSTRUCCIONES
PORTUGUÊS MANUAL DO UTILIZADOR
ADAPTADOR PARA PIE
El recinto acustico RS-212 tambien tienen un vaso para pie (35mm) en su parte inferior.
LIMPIEZA
Limpiar la caja con una esponja y agua con javón no abrasivo. No utilizar solventes químicos que puedan
dañar la pintura.
ESPECIFICACIONES
Potencia: 600Wrms (1200Wpeak)
Impedencia de entrada: 4Ω
Sensibilidad de entrada: 97dB 1W/1m
Max. SPL: 132dB
Respuesta en frecuencias: 50 - 19.000Hz
Dispersión nominal: 60° x 45° (HxV)
Dimensiones: 430 x 396 x 936 mm
Peso: 37kg
Toda la información está sujeta a cambios sin previo aviso
Puede descargar la última versión de este manual de usuario en nuestro sitio web:
www.synq-audio.com
MANUAL DO UTILIZADOR
Parabéns e obrigado por ter adquirido este produto SYNQ®. Por favor leia atentamente este manual do
utilizador de forma a saber como utilizar esta unidade correctamente. Após ler este manual, guarde-o num
lugar seguro de forma a poder consultá-lo no futuro.
NÃO SE ESQUEÇA DE REGISTAR AS SUAS COLUNAS RS-212. RECEBERÁ
AUTOMATICAMENTE UM LEMBRETE QUANDO A INFORMAÇÃO IMPORTANTE DE
PRODUTO ESTIVER DISPONÍVEL!
VISITE : WWW.SYNQ-AUDIO.COM/REGISTER/
CARACTERÍSTICAS
Coluna de som muito potente tipo full range para todo o tipo de aplicações
Qualidade de som excelente, mesmo com níveis de som altos
Perfeita para clubes, discotecas, palco, aluguer, DJs profissionais
Pode ser usada como monitor de palco
Estrutura em contraplacado muito resistente:
Pintura de longa duração, resistente aos riscos
Pés de borracha muito resistentes
6 peças tipo faixa de trilha + 4 pontos de elevação M8
Adaptador de coluna de 35mm
Grelha frontal em aço com esponja acústica no interior
Equipado com:
Agudo de alta potência de 2”
2x Altifalante de alta potência de 12”
Uma combinação perfeita com o RS-218B (subwoofer de alta potência com 2 altifalantes de 18”)
INSTRUÇÕES DE SEGURANÇA
A coluna RS-212 pode facilmente reproduzir níveis de pressão de som (sound pressure level - SPL)
capazes de causar danos graves e permanentes à audição. Proteja sempre os seus ouvidos quando
estiver exposto a níveis de SPL superiores a 85DB!
Certifique-se que o amplificador de potência está desligado antes de ligar as colunas.
O altifalante e o agudo não estão protegidos contra a humidade e a chuva. Esta coluna destina-se
unicamente a utilização em espaços fechados. A utilização deste produto em espaços abertos e a
exposição à humidade sem protecção adequada, invalidam todas as garantias.
Instale sempre a coluna de forma segura e em
condições estáveis.
Tenha especial cuidado quando instala as
colunas em suspensão. Esta instalação pode ser
potencialmente perigosa e deve ser efectuada
apenas por técnicos com conhecimento perfeito
das técnicas e regulamentos respeitantes à
instalação de colunas!
SYNQ
LIGAÇÕES
A RS-212 contém 2 conectores tipo Neutrik
Speakon®. Ambos os conectores estão ligados em
paralelo. Isto significa que pode ligar uma segunda
RS-212 em paralelo.
A ligação Speakon® estabelece-se da seguinte
maneira:
®
15/18 RS-212
SYNQ
®
®
16/18 RS-212
PORTUGUÊS MANUAL DO UTILIZADOR
POSITIVO = +1 e +2 (ambos ligados em conjunto)
NEGATIVO = -1 e -2 (ambos ligados em conjunto)
Atenção: Quando uma segunda coluna é ligada, a impedância baixa de 4Ω para 2Ω! Na maioria dos casos
poderá ligar 1 coluna de 4Ω. Contudo, se o seu amplificador suportar cargas de 2Ω, poderá ligar 2 colunas a
cada saída do amplificador.
PORTUGUÊS MANUAL DO UTILIZADOR
ADAPTADOR PARA TRIPÉ
As colunas RS-212 também contêm um adaptador para tripé vertical situado na parte de baixo que pode ser
utilizado para colocar as colunas num tripé vertical.
Cabos a utilizar:
Pode usar cabos pré feitos, mas é claro que você também pode montar os seus cabos de coluna. Certifiquese que utiliza cabo de coluna de boa qualidade com condutores de pelo menos 2 x 2.5mm2. Também irá
precisar de um par de conectores Neutrik Speakon® NL4FC. Este conector contém 4 contactos: +1 – 1 +2 –
2. Utilize apenas os contactos +1 – 1. O seu cabo contém 2 condutores com cores diferentes. Certifique-se
que liga a mesma cor em cada ponta do cabo ao contacto correspondente! (+1 ao +1 e – 1 ao – 1).
Se os condutores forem invertidos, irão dar origem a má qualidade de som com perda de
frequências baixas.
ORIFÍCIOS DE INSTALAÇÃO
As colunas RS-212 têm vários pontos de suspensão. Estes podem ser usados para sustentar a coluna.
Para este efeito pode utilizar o diferente material de suspensão opcional como mostrado na figura. O RIGRS-212, um kit especial de suspensão para uma coluna RS-212, pode ser encomendado separadamente.
Contém 4 peças macho de montagem dupla. Se 2 colunas RS-212 estiverem empilhadas pode segurá-las
usando 4 parafusos M8 (disponíveis separadamente) e uma corrente forte ou uma corda adequada.
Tenha sempre um cuidado especial ao instalar colunas em suspensão. Esta instalação pode ser
potencialmente perigosa e deve ser efectuada apenas por técnicos com conhecimento perfeito das técnicas
e regulamentos respeitantes à instalação de colunas!
MANUTENÇÃO
Proceda à limpeza das colunas utilizando uma esponja e uma solução de sabão suave. Não utilize
dissolventes químicos, produtos deste tipo danificam a cobertura!
ESPECIFICAÇÕES
Potência: 600Wrms (1200Wmáximo)
Impedância Entrada: 4Ω
Sensibilidade Entrada: 97dB 1W/1m
SPL Máx: 132dB
Resposta em Frequência: 50 - 19.000Hz
Dispersão Nominal: 60° x 45°
Dimensões: 430 x 396 x 936mm
Peso: 37kg
ALTERAR A DISPERSÃO DA CORNETA
Uma corneta com uma dispersão de 60º x 45º permite uma completa versatilidade
na montagem vertical e horizontal. A dispersão standard é 60º(H) x 45º (V), para
alterar a dispersão por favor faça o seguinte:
Desaperte os parafusos de ambos os lados da grelha frontal e retire a grelha
Desaperte os 8 parafusos que mantêm a corneta no lugar
Gentilmente gire a corneta sobre 90º para obter uma dispersão de 45º(H) x 60º
(V). (um pequeno autocolante indica a dispersão)
Coloque a grelha de volta e aperte os parafusos de ambos os lados.
®
SYNQ
17/18 RS-212
Pode fazer download da versão mais recente deste manual no nosso site: www.synq-audio.com
®
SYNQ
Estas informações estão sujeitas a alterações sem aviso prévio
18/18 RS-212
Loading...
