Beglec Q1 USB V 1.0 User Manual

WWW.BEGLEC.COM

Copyright © 2010 by BEGLEC NV

‘t Hofveld 2C ~ B1702 Groot-Bijgaarden ~ Belgium

Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.

Version: 1.0

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

EN

FR
NL
DE
ES

PT

The Power Source for DJ’s

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner
according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique
Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke
manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und
Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las
disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em
conformidade com as normas vigentes no seu país.

ENGLISH OPERATION MANUAL

CAUTION:

OPERATION MANUAL

Thank you for buying this JB Systems®product. To take full advantage of all possibilities, please read these
operating instructions very carefully.

FEATURES

This unit is radio-interference suppressed. This appliance meets the requirements of the current European
and national guidelines. Conformity has been established and the relevant statements and documents have
been deposited by the manufacturer.

 Middle Torque belt drive motor
 Fast start / stop
 2 speeds: 33, 45 rpm
 +/-10% Pitch adjustment range
 USB-output for direct recording to any PC
 Free, multilingual Audacity software available via download:

 Endless possibilities with free downloadable effect plug-ins
 Import, export and edit Ogg Vorbis, MP3, AIFF and WAV sound files.
 Cut, copy, splice, and mix sounds together.
 Change the speed or pitch of a recording.
 Remove static, hiss, hum, or other constant background noises.
 Alter frequencies with Equalization, FFT Filter, and Bass Boost effects.
 Adjust volumes with Compressor, Amplify, and Normalize effects.

 Many more…
 Selectable phono/line output
 All functions are equipped with stylish, blue LED lights
 Plastic dust cover
 Retractable target light
 Audio Technica cartridge included
 All metal S-shaped tone arm assembly with:

 Counterweight

 Anti-skating adjustment

 Lever lift with height adjustment
 Adjustable large feet for perfect leveling

BEFORE USE

 Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

 Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects
or problems caused by disregarding this user manual.

 Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

 To protect the environment, please try to recycle the packing material as much as possible.

Check the contents:

Check that the carton contains the following items:

 User manual
 Turntable platter
 Slip mat
 45-rpm adapter
 Counterweight

ENGLISH OPERATION MANUAL

 Head shell
 Operating instructions
 Cartridge
 RCA/RCA audio cable
 Dust cover
 USB cable

SAFETY INSTRUCTIONS:

CAUTION

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the
use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may
be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of
important operation and maintenance (servicing) instructions in the literature accompanying this
appliance.

This symbol means: indoor use only

This symbol means: Read instructions

This symbol means: Safety Class II appliance

 To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
 To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or may even cause damages.

 This unit is for indoor use only.
 Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such as vases, shall be

placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit,
immediately disconnect the mains power.

 No naked flame sources, such as lighted candles, should be placed on the appliance.
 Don’t cover any ventilation openings as this may result in overheating.
 Prevent use in dusty environments and clean the unit regularly.
 Keep the unit away from children.
 Inexperienced persons should not operate this device.
 Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.
 Minimum distances around the apparatus for sufficient ventilation is 5cm.
 Always unplug the unit when it is not used for a longer time or before you start servicing.
 The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

 Check that the available voltage is not higher than the one stated on the rear panel of the unit.
 The socket inlet shall remain operable for disconnection from the mains.
 The power cord should always be in perfect condition. Switch the unit immediately off when the power cord

is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.

 Never let the power-cord come into contact with other cables!
 When the power switch is in OFF position, this unit is not completely disconnected from the mains!
 In order to prevent electric shock, do not open the cover. Apart from the mains fuse there are no user

serviceable parts inside.

 Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same

type and electrical specifications!

 In the event of serious operating problems, stop using the appliance and contact your dealer immediately.
 Please use the original packing when the device is to be transported.
 Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

remove the top cover. No user-serviceable parts inside.
Refer servicing to qualified service personnel only.

To reduce the risk of electric shock, do not

JB SYSTEMS

®

1/44 Q1-USB

JB SYSTEMS

®

2/44 Q1-USB

ENGLISH OPERATION MANUAL

ENGLISH OPERATION MANUAL

INSTALLATION GUIDELINES:

 Install the turntable in a well-ventilated location where it will not be exposed to high temperatures or

humidity.

 Placing and using the turntable for long periods near heat-generating sources such as amplifiers,

spotlights, etc. will affect its performance.

 When the turntable is used in a loud-sound environment, for example near speakers, sound skip and

feedback may occur.

 Install the unit on a perfectly horizontal and very stable surface. A concrete or marble surface is perfect. A

wooden surface is a bad choice while it amplifies vibrations.

 Be sure the turntable, including its audio and mains cords, does not touch any vibrating materials. Take

special care when using the unit while it is installed in a carrying case.

CLEANING THE TURNTABLE:

Clean by wiping with a cloth slightly dipped with water. Avoid getting water inside the unit.
Do not use volatile liquids such as benzene or thinner which will damage the unit.

FUNCTIONS

1. START / STOP BUTTON: Press this button to start or stop the platter.

2. PLATTER: The platter is equipped with a slip mat. This makes it

easier to manipulate the record for scratch performances.

!!! VERY IMPORTANT REMARK FOR THE INSTALLATION !!!

Do not forget to attach rubber belt to motor otherwise the platter will
not rotate! After placing the platter onto the turntable through the
Center Spindle, move one of the large holes on the platter to top
right corner. Attach the rubber belt around the axis of the motor 
see drawing on the right! (rubber belt is already attached to the
underside of the platter.)

3. TARGET LIGHT: Target light used to locate the exact place on your record when used in a dark place.

4. SPEED SELECT BUTTONS: Used to select the desired speed.

 Press the “33” button to select the 33rpm speed.
 Press the “45” button to select the 45rpm speed.

5. PITCH SLIDER: Use the pitch slider to change the actual speed of the platter.

6. SINGLE ADAPTER: Place this adapter on the platter for playing 7” records with large center holes.

7. POWER ON/OFF SWITCH: Used to turn the turntable on / off.

8. POWER CORD: Used to connect to the mains.

9. PHONO/LINE SWITCH: Depending on the position of the phono/line switch, you can connect the

turntable to any phono or line level input.

10. PHONO/LINE OUTPUT: Connect the turntable to any phono or line level input. Be sure to put the

phono/line switch in the correct position.

11. TONE ARM: This is a fully manual S-shaped tone arm. To start playback, gently place the stylus on the

record using the head shell finger support. Do not drop the stylus onto the record as this may cause
damage to the diamond tip and to the record.

12. COUNTERWEIGHT: Use the counterweight to balance the tone arm and to adjust the stylus pressure.

For the correct stylus pressure, please refer to the user manual of your cartridge.

Setting up the stylus pressure:

Make sure the cartridge is well fitted and
its needle protector is removed. Put a
record on the platter and make sure the
anti-skate is set to zero. Put the tone arm
lever in “down” position. Take the tone arm
and turn the counter- weight until the tone
arm is in perfect balance  It floats
horizontally above the record surface, see
“OK” picture at the right. Now set the
“stylus pressure ring” (front section of the
counterweight with markings) to zero by
turning the ring while you take care that
the counterweight doesn’t move. Next,
turn the complete counterweight clockwise
until the “stylus pressure ring” indicates the correct needle pressure. Don’t forget to put the anti-

skate back in place.

13. ANTI-SKATE KNOB: When a record is playing, side forces are generated, pushing the stylus towards

the center or the outside of the record. You can use the anti-skate knob to offset this force and keep the
needle centered in the groove. For standard playback simply turn the anti-skate knob to the same
number as the stylus pressure reads in grams. (Stylus pressure = 3gr.  anti-skate = 3)

14. TONE ARM LIFT: Controls the up and down action of the tone arm.

15. TONE ARM CLAMP & REST: Use this rest for the tone arm while changing a record. Attach the tone

arm to the rest using the clamp when the turntable is not used or when it is transported. This prevents
the tone arm from accidentally turning towards the platter and damaging the needle of the cartridge.

16. HEAD SHELL LOCKING NUT: Attach the head

shell by inserting it into the front end of the tone arm
and then turn the locking nut clockwise.

17. HEAD SHELL: Install the cartridge here. When

installing a cartridge, refer to the installation
instructions supplied by the manufacturer of that cartridge. During installation, attach the stylus protector
to guard the stylus tip from damage.

Attach wires as follows: White (L+) Left channel +

IMPORTANT REMARK: Don’t use cartridges with extremely high output levels (5mV and more)!
The line + USB-output will be distorted!

18. USB CONNECTOR: used to connect the USB turntable to your computer. The unit will be recognized

immediately, no drivers needed.

Blue (L-) Left channel ­Red (R+) Right channel +
Green (R-) Right channel –

JB SYSTEMS

®

3/44 Q1-USB

JB SYSTEMS

®

4/44 Q1-USB

ENGLISH OPERATION MANUAL

ENGLISH OPERATION MANUAL

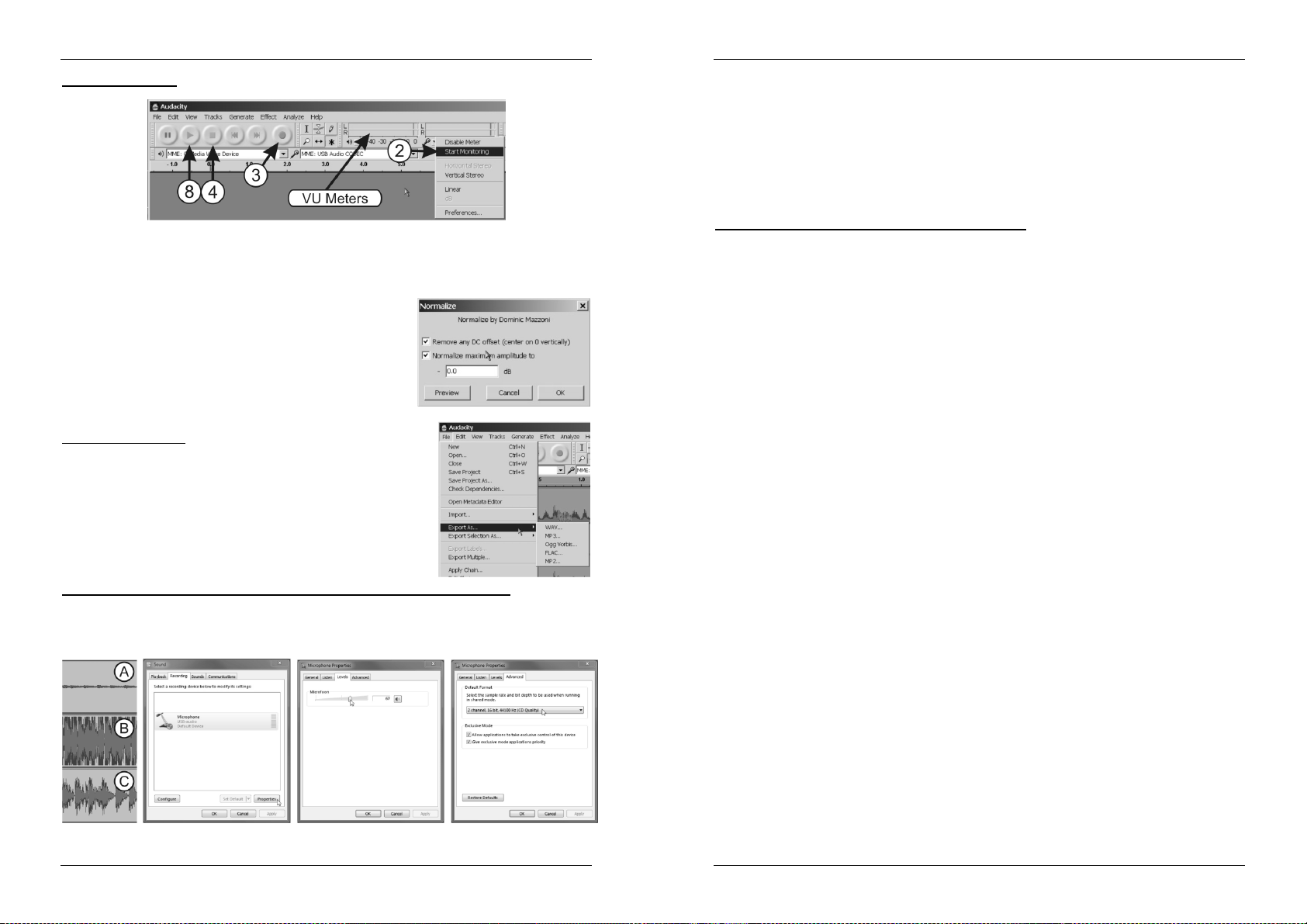

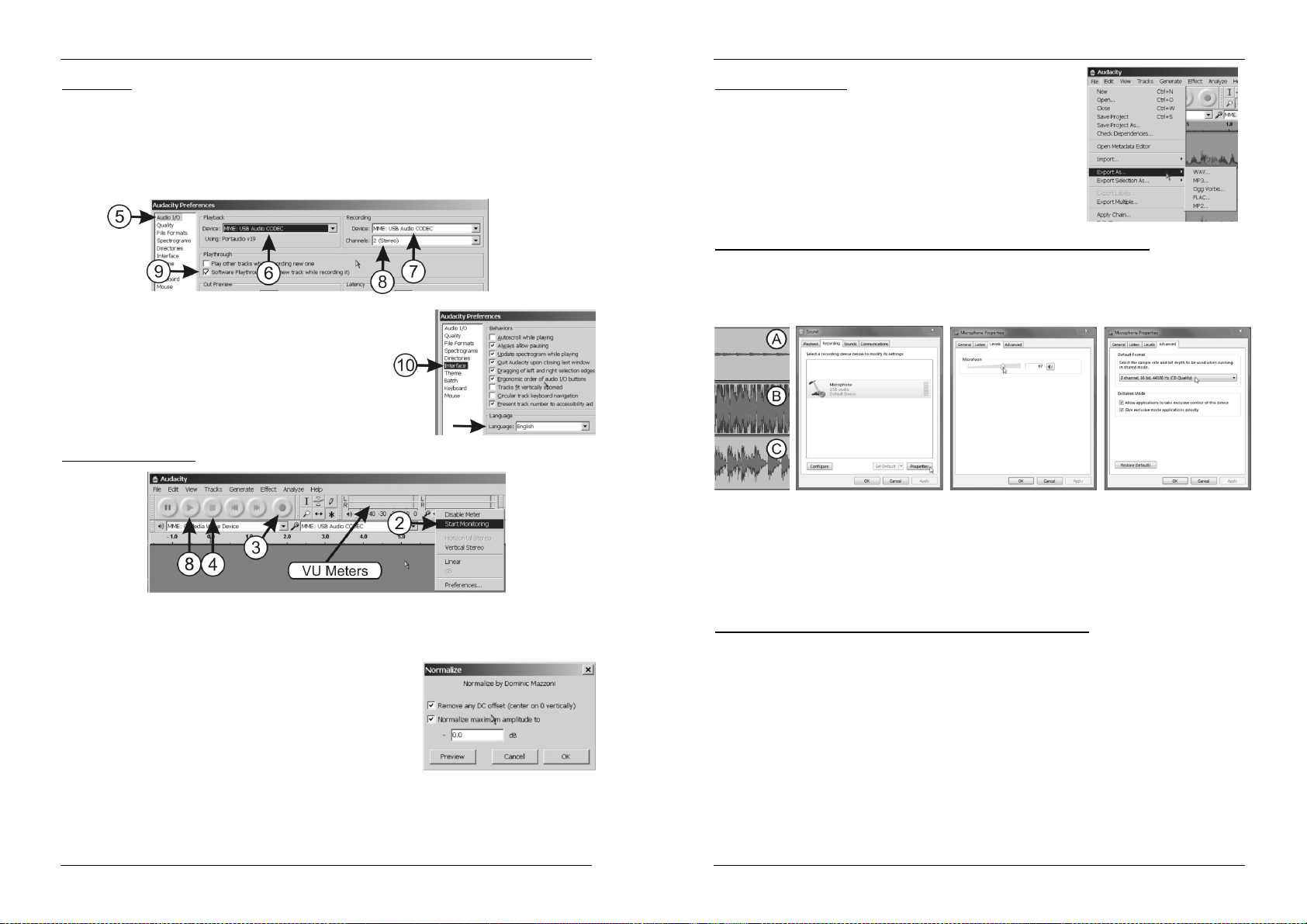

HOW TO USE THE USB OUTPUT

This USB turntable can be used with any recording software you like. However we suggest downloading the
freeware Audacity software under the terms of the GNU General Public License as published by the Free
Software Foundation. JB Systems®is not the creator of this software. This means that we can’t offer any
support for it.
 For more information, plug-in downloads, tutorials and user manuals on this software please visit the

Audacity website (http://audacity.sourceforge.net/).

 You can also look for support and help on the Audacity web forum (http://audacityteam.org/forum/)
Below we just give you some simple steps to put you on the right track:

SETUP:

1. Connect the USB lead of the turntable to your computer

2. Install the Audacity recording software:

 Download the latest version of Audacity from http://audacity.sourceforge.net/ and

save the setup-file on your computer

 Double-click the Audacity Setup file
 Follow the instructions on your screen

3. Open the Audacity program

4. Go to EDIT then PREFERENCES (or press CTRL+P)

5. Click the AUDIO I/O tab

6. Choose the playback device from the drop down menu that

you want to use as soundcard for playback of your files.

7. Choose USB AUDIO CODEC as recording device from the

drop down menu.

8. Choose CHANNELS (2 Stereo)

9. Tick “SOFTWARE PLAYTHROUGH” box

10. Click the INTERFACE tab and check if your preferred

language exists in the drop down menu.

11. Click OK

RECORDING A TRACK:

1. Play the track you want to record on the turntable.

2. Put the arrow over the VU meters and click the right mouse button. In the small menu you must click on

“Start monitoring”. If everything’s OK you will hear the music of the track playing while the VU meters
start moving.

3. Restart your track and click on the record button. The recording starts: you will notice a screen with

waveforms appearing on the screen.

4. To stop the recording simply click on the stop button.

5. Press Ctrl+A to select the complete file

6. Open the EFFECT menu and choose the NORMALIZE effect

7. Use the same settings as on the picture and click OK.

8. click on the PLAY button to hear and check the recording.

9. Done! If you want you can perform all kinds of extra effects on the
recorded track. For these tasks however you have to consult the
Audacity manuals and tutorials.

SAVING A TRACK:

You can save a file in different ways. Here we explain the basic save option.

1. Click on FILE to open the drop down menu

2. Select “EXPORT AS”

3. You can choose in which format you want to save your file.

Important remark: To be able to save your recording as an MP3 file you
have to install the optional encoder first. Please refer to the Audacity
website for more information on how to do this.

ADJUSTING THE USB INPUT LEVEL + RECORDING CHANNELS IN WINDOWS:

In some cases you will have to adjust the input level for the USB-recording in Windows (see drawing below):
A. Input level too small: recording will have a poor signal/noise ratio.
B. Input level too high: recording will be distorted.
C. Input level is OK: well balanced recording.

In cases A and B you should adapt the recording level via Windows setup:

 In Windows, open the configuration window and select “SOUND”
 In the new window, select the “recording” tab
 Choose the USB audio device (mostly indicated as “microphone”) and press the “properties” button.
 In the new window, select the “levels” tab  you can adapt the input level and press “apply” to confirm.
 Select the “advanced” tab  from the dropdown list, select “2channel, 16bit, 44100Hz (CD Quality)”
 Press the “OK” button to confirm and save.

SOME NICE EFFECTS AND TOOLS TO LOOK AT:

 NOISE REMOVAL: tool to remove the noise from your recordings.
 NORMALIZE: tool to put all recordings at the same recording level (preferable at 0dB)
 CLICK REMOVAL: tool to remove small clicks and popping noises.
 EQUALIZATION: 31-bands equalizer with a lot of presets.
 CHANGE SPEED: tool to change the speed and pitch of a recording. You can use this tool to record a

1/3

33

RPM vinyl at 78 RPM and reduce the speed back to normal. The recording time will be reduced a lot!

Remark: refer to the Audacity website, manuals and tutorials for information on how to use these tools!

JB SYSTEMS

®

5/44 Q1-USB

JB SYSTEMS

®

6/44 Q1-USB

ENGLISH OPERATION MANUAL

SPECIFICATIONS

Motor: DC motor
Driving Method: Belt Drive
Starting Time: less than 1 second
Braking Time: less than 1 second
Speed selection: 33
Speed adjustment: +/-10%
Wow & Flutter: less than 0,25% WRMS (JIS WTD) @ 33
Tone arm type: Static balanced S-shaped tone arm.
Tracking Error angle: Less than 3°
Cartridge weight: 3,5~8,5g.
Anti-skate range: 0~7g.
Phono output: 1,5 ~ 3,6mV @ 1kHz 5cm/sec (with supplied cartridge on HP-4005)
Line output: 90 ~ 216mV @ 1kHz 5cm/sec (with supplied cartridge on HP-4005)
Computer interface USB 1.1 compliant (Windows®XP/Vista/Win7 or Mac®OS X)
Power supply: 230V~ 50Hz.
Power consumption: 14Watts
Dimensions: 450 x 350 x 150mm (WxDxH)
Weight : 9,0kg.

Windows®is a registered trademark of Microsoft®Corporation.
Mac®is a registered trademark of Apple Computer®Inc.

You can download the latest version of this user manual on our website: www.beglec.com

Every information is subject to change without prior notice

1/3

~ 45 RPM

1/3

RPM

FRANCAIS MODE D’EMPLOI

MODE D’EMPLOI

Nous vous remercions d’avoir acheté ce produit JB Systems®. Veuillez lire ce mode d’emploi très
attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS

TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:

NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

 SURFEZ SUR: WWW.BEGLEC.COM 

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La
conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

 Moteur à entraînement par courroie
 Démarrage / arrêt rapide
 2 vitesses: 33, 45 rpm
 Réglage de vitesse: +/-10%
 Sortie USB pour enregistrement direct sur n’importe quel PC
 Logiciel multilingue Audacity gratuit par téléchargement:

 Infinité de possibilités grâce à des plug-ins d'effets à télécharger gratuitement
 Importation, exportation et édition Ogg Vorbis, MP3, AIFF et fichiers sons WAV.
 Coupez, collez, chaînez et mélangez les sons ensemble.
 Changer la vitesse ou la hauteur du son.
 Eliminez les bruits dus à l'électricité statique, les sifflements, les ronflements ou d'autres bruits de fond

permanents.

 Modifiez les fréquences grâce à l'égalisation, les filtres FFT et les effets de renforcement des basses.
 Ajustez les volumes grâce aux effets "Compressor", "Amplify" et "Normalize".
 Et il y en a encore beaucoup d'autres …

 Choix entre un niveau de sortie phono ou ligne
 Toutes les fonctions sont équipées de LED bleues très stylées
 Couvercle anti-poussière en plastic
 Eclairage rétractable blanc de la cellule
 Cellule Audio Technica incluse

 Bras métallique en forme de 'S' assemblé avec :
 Contrepoids
 Contrôle Anti-skating
 Lève-bras

 Pieds de support réglables pour mettre la platine à niveau

JB SYSTEMS

AVANT L’UTILISATION

Quelques instructions importantes:

 Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas de

dommages, n’utilisez pas l’appareil et contactez le vendeur.

 Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que

l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne
s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la
responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en
garde de ce manuel.

 Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,

assurez-vous d’y joindre ce manuel également.

 Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

®

7/44 Q1-USB

JB SYSTEMS

®

8/44 Q1-USB

FRANCAIS MODE D’EMPLOI

ATTENTION

:

FRANCAIS MODE D’EMPLOI

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

 Mode d'emploi
 Plateau
 Feutrine
 Adaptateur 45 tours
 Contrepoids
 Porte cellule
 Mode d'emploi
 Cellule
 Câble audio RCA/RCA
 Couvercle anti-poussière
 Câble USB

INSTRUCTIONS DE SECURITE:

CAUTION

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans
isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au
fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d’emploi.

Ce symbole signifie: appareil construit selon les normes de sécurité classe II

 Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou

l’humidité.

 Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser

l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport.
La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des
dommages.

 Cet appareil est destiné à une utilisation à l’intérieur uniquement.
 Ne pas insérer d’objet métallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide,

tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge
électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez
immédiatement de la source d’alimentation.

 Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
 Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
 Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
 Ne pas laisser l'appareil à portée des enfants.
 Les personnes non expérimentées ne doivent pas utiliser cet appareil.
 La température ambiante maximale d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette

température.

 Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante

est de 5cm.

 Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant d’entreprendre des

réparations.

 Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux

règlements de sécurité électrique et mécanique en vigueur dans votre pays.

n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune
pièce à l’intérieur de l’appareil que vous puissiez
remplacer vous-même. Confiez l’entretien uniquement à
des techniciens qualifiés.

afin de réduire le risque d’électrocution,

 Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous

trouvez ne dépasse pas celle indiquée à l’arrière de l’appareil.

 La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
 Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le

cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être
remplacé par le constructeur, son agent ou un technicien qualifié.

 Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !
 Quand l’interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant

230V !

 Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l’appareil.
 Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. En dehors du fusible principal, il n’y a pas

de pièces pouvant être changées par l’utilisateur à l’intérieur.

 Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par

un fusible de même type et ayant les mêmes spécifications électriques !

 En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre

revendeur immédiatement.

 Utilisez l’emballage d’origine si l’appareil doit être transporté.
 Pour des raisons de sécurité, il est interdit d’apporter une quelconque modification à l’appareil non

spécifiquement autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

 Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
 Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,… pourrait affecter

ses performances et même endommager l'appareil.

 Evitez les vibrations sonores (haut-parleurs,…) pour ne pas avoir d'effet de feed-back.
 Installer la platine sur une surface stable et horizontale. Préférer des surfaces en béton ou en marbre

plutôt que le bois qui amplifierait les vibrations.

 S'assurer que ni la platine, ni ses câbles n'entrent en contact avec des sources provocant des vibrations.

Soyez particulièrement prudent lors de l'utilisation avec un flight case.

NETTOYAGE DE LA PLATINE:

Nettoyez l’appareil à l’aide d’un chiffon doux, légèrement humide. Evitez d’introduire de l’eau à l’intérieur de
l’appareil. N’utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager
l’appareil.

JB SYSTEMS

®

9/44 Q1-USB

JB SYSTEMS

®

10/44 Q1-USB

FRANCAIS MODE D’EMPLOI

FRANCAIS MODE D’EMPLOI

FONCTIONS

1. BOUTON START / STOP: Pousser pour démarrer ou arrêter le plateau.

2. LE PLATEAU: Le plateau est équipé d'une feutrine. Cela facilite la

manipulation du disque pour scratcher.

!!! REMARQUE TRÈS IMPORTANTE POUR L’INSTALLATION !!!

N’oubliez pas d’attacher la courroie au moteur, sinon le plateau ne
tournera pas! Après avoir mis en place le plateau, tournez le
jusqu’à ce qu’un des grands trous se trouve dans le coin supérieur
droit, là ou se trouve le moteur. Fixez la courroie autour de l’axe du
moteur  voir dessin ici à droite ! (la courroie se trouve déjà sur le
plateau à la livraison)

3. ECLAIRAGE DE LA CELLULE: Lumière blanche très utile pour

localiser un endroit précis sur le disque dans un environnement sombre.

4. BOUTONS DE SELECTION DE VITESSE: Sélection de la vitesse souhaitée.

 Pousser sur le bouton “33” pour sélectionner la vitesse de 33 tours.
 Pousser sur le bouton “45” pour sélectionner la vitesse de 45 tours.

5. CURSEUR PITCH: Le curseur permet d'ajuster la vitesse du plateau.

6. ADAPTATEUR DE SIMPLES: Placez cet adaptateur sur le plateau pour écouter des disques 7" ayant

de larges trous centraux.

7. INTERRUPTEUR ON/OFF: Allumer / éteindre la platine.

8. CABLE SECTEUR: brancher sur du 230V AC.

9. INTERRUPTEUR PHONO/LINE: Suivant la position de l'interrupteur phono/line, vous pouvez connecter

la platine sur un niveau d'entrée phono ou line.

10. SORTIE PHONO: Connecter la platine sur une entrée phono avec le câble Cinch. Assurez-vous de

placer l'interrupteur phono/line sur la bonne position.

11. BRAS: Bras en forme de 'S', totalement manuel. Pour démarre la lecture, positionner l'aiguille sur le
disque en se servant du support du porte capsule. Manipuler la cellule prudemment afin de n'abîmer ni
le diamant, ni le disque.

12. CONTREPOIDS: Permet de régler la pression nécessaire à la cellule. Pour connaître la pression idéale,
il faut se référer aux instructions du fabricant de la cellule.

Installation de la cellule:

S'assurer que la cellule est bien installée dans
le bras. Mettre un disque et positionner l'anti­skating sur zéro. Abaisser le lève-bras.
Tourner le contrepoids jusqu'à ce que le bras
flotte en équilibre (OK sur le dessin). Mettre
l'anneau gradué en position zéro en faisant
attention de ne pas bouger le contrepoids.
Tourner le contrepoids complet jusqu'à
obtention de la pression adéquate. Ne pas

oublier de remettre l'anti-skating à la
position correspondante.

13. BOUTON ANTI-SKATING: Pendant la lecture

d'un disque, la force centrifuge tend à déporter
la cellule vers le centre du disque. Ce bouton
permet d'éliminer ce problème en maintenant l'aiguille au centre du sillon. Pour les lectures simples,
régler ce bouton sur la valeur équivalente a la pression de la cellule (Pression de la cellule = 3gr.  anti­skating = 3).

14. LEVIER LEVE-BRAS: Permet de lever ou descendre le bras.

15. BRAS ET POTENCE DE REPOS: Utiliser cette potence lors du changement d'un disque. Verrouiller le

bras si la platine n'est pas utilisée ou si elle doit être transportée. Ceci évite d'endommager
accidentellement le plateau ou l'aiguille.

16. VERROU DU PORTE CELLULE: Insérer le porte
cellule dans le bras et tourner le verrou comme
indiqué ci-dessous.

17. PORTE CELLULE: Se référer aux instructions du
fabricant de la capsule. Laisser la protection sur la
cellule pendant la manipulation.

Connecter les fils comme suit:

Blanc (L+) Canal gauche+
Bleu (L-) Canal gauche­Rouge (R+) Canal droit+

REMARQUE IMPORTANTE: N’utilisez pas de cellules au signal de sortie extrêmement élevé (5mV et
plus)! Le niveau de sortie ligne + USB risque d’être trop élevé (distorsion) !

18. CONNECTEUR USB: est utilisé pour relier la platine USB à votre ordinateur. L’appareil sera reconnu
directement, vous n’avez pas besoin de drivers.

Vert (R-) Canal droit-

COMMENT UTILISER LA SORTIE USB

Cette platine USB peut être utilisé avec n'importe quel logiciel d'enregistrement de votre choix. Néanmoins,
nous vous conseillons de télécharger la version 'freeware' du software Audacity, en respectant les termes de
la 'GNU General Public License' telle qu'elle a été publiée par la 'Free Software Foundation'. JB Systems
n'est pas le concepteur de ce software. Cela implique que nous ne sommes pas à même de fournir un
quelconque support à ce niveau.

 Pour disposer de plus d'informations, pour télécharger des plug-ins, des formations ou des manuels

destinés aux utilisateurs concernant ce software, veuillez vous rendre sur le site d'Audacity,
http://audacity.sourceforge.net/ .

 Vous pouvez également trouver support et aide sur le forum web d'Audacity,

http://audacityteam.org/forum/ .

Ci-dessous, nous nous contentons de vous donner juste quelques éléments simples pour débuter et pour
vous mettre sur la bonne voie:

®

JB SYSTEMS

®

11/44 Q1-USB

JB SYSTEMS

®

12/44 Q1-USB
