BEGLEC MICRO SCAN LED User Manual
WWW.BEGLEC.COM
Copyright © 2010 by BEGLEC NV
‘t Hofveld 2C ~ B1702 Groot-Bijgaarden ~ Belgium
Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.
Version: 1.0
Operation Manual
Mode d'emploi
Gebruiksaanwijzing
Bedienungsanleitung
Manual de instrucciones
Manual do utilizador
EN
FR
NL
DE
ES
PT
DANGER ~ GEVAAR ~ GEFAHR ~ PELIGRO ~ PERIGO
!
WARNING: DANGER! never expose the lens to direct sunlight, even for a short period. This may damage
the light effect or even cause fire!
ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un
bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie !
OPGELET : GEVAAR ! stel de lens nooit bloot aan direct zonlicht, zelfs gedurende een korte periode. Dit
kan het toestel beschadigen en zelfs brand veroorzaken!
WARNUNG: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinstrahlung aus, auch nicht für eine
kurze Zeit ! Die direkte Sonneneinstrahlung kann das Gerät zerstören oder zum brennen bringen!
ADVERTENCIA: ¡PELIGRO! ¡nunca exponga la lente a la luz solar directa, aún durante un período corto!
¡Esto puede dañar el efecto de luz o incluso causar el fuego!
AVISO: PERIGO! Nunca exponha as lentes directamente à luz solar, mesmo que por pouco tempo! Isto
pode danificar o efeito luminoso ou mesmo provocar um incêndio!
EN - DISPOSAL OF THE DEVICE
Dispose of the unit and used batteries in an environment friendly manner according to your country regulations.
FR - DÉCLASSER L’APPAREIL
Débarrassez-vous de l’appareil et des piles usagées de manière écologique, conformément aux dispositions
légales de votre pays.
NL - VERWIJDEREN VAN HET APPARAAT
Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende
voorschriften.
DU - ENTSORGUNG DES GERÄTS
Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.
ES - DESHACERSE DEL APARATO
Reciclar el aparato y pilas usadas de forma ecologica conforme a las disposiciones legales de su pais.
PT - COMO DESFAZER-SE DA UNIDADE
Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país.
ENGLISH OPERATION MANUAL
ENGLISH OPERATION MANUAL
OPERATION MANUAL
Thank you for buying this JB Systems®product. To take full advantage of all possibilities and for your own
safety, please read these operating instructions very carefully before you start using this unit.
FEATURES
This unit is radio-interference suppressed. This product meets the requirements of the current European and
national guidelines. Conformity has been established and the relevant statements and documents have been
deposited by the manufacturer.
Ultra compact DMX scanner for mobile DJs and small clubs
Based on 10W ATT WHITE LED technology:
Very low power consumption (money saving!)
Extremely brilliant colors compared to units with halogen lamps
No lamp replacements!
Virtually no heat production: no noisy fans
Lightweight (no lamp transformers needed)
Big light output and sharp gobos, thanks to excellent optics
0-100% dimming and ultra fast strobe function
Excellent built-in programs for wonderful, ever changing, light shows:
DMX-control: 5 channels (pan, tilt, color/gobo, strobe, dimmer)
Standalone: sound activated with internal mic
Master/slave: wonderful synchronized shows
8 gobos + open, equipped with gobo shaking feature
2 optional remote controllers available:
CA-8: wired remote for improved master/slave control
RF-8 Set: wireless RF-remote for improved master/slave control
(RF-8SET = RF-8T “transmitter” + RF-8R “receiver”)
BEFORE USE
Before you start using this unit, please check if there’s no transportation damage. Should there be any, do
not use the device and consult your dealer first.
Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary
for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects
or problems caused by disregarding this user manual.
Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user
manual.
Check the contents:
Check that the carton contains the following items:
LED MICRO SCAN unit
Mains cable
Operating instructions
This symbol means: indoor use only.
This symbol means: Read instructions.
This symbol determines: the minimum distance from lighted objects. The minimum distance between
light-output and the illuminated surface must be more than 1 meters.
To protect the environment, please try to recycle the packing material as much as possible.
To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when
bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or may even cause damages.
This unit is for indoor use only.
Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may result. If a foreign
object enters the unit, immediately disconnect the mains power.
Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture
must be fixed at least 20cm from surrounding walls.
Don’t cover any ventilation openings as this may result in overheating.
Prevent use in dusty environments and clean the unit regularly.
Keep the unit away from children.
Inexperienced persons should not operate this device.
Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.
Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging
and servicing.
Always unplug the unit when it is not used for a longer time or before replacing the bulb or start servicing.
The electrical installation should be carried out by qualified personal only, according to the regulations for
electrical and mechanical safety in your country.
Check that the available voltage is not higher than the one stated on the rear panel of the unit.
The power cord should always be in perfect condition. Switch the unit immediately off when the power cord
is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
Never let the power-cord come into contact with other cables!
This fixture must be earthed to in order comply with safety regulations.
Don’t connect the unit to any dimmer pack.
Always use an appropriate and certified safety cable when installing the unit.
In order to prevent electric shock, do not open the cover. There are no user serviceable parts inside.
Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same
type and electrical specifications!
In the event of serious operating problems, stop using the fixture and contact your dealer immediately.
The housing and the lenses must be replaced if they are visibly damaged.
Please use the original packing when the device is to be transported.
Due to safety reasons it is prohibited to make unauthorized modifications to the unit.
Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering
from epilepsy.
SAFETY INSTRUCTIONS:
CAUTION
The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use
or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the presence of
important operation and maintenance (servicing) instructions in the literature accompanying this
appliance.
JB SYSTEMS
®
CAUTION: To reduce the risk of electric shock, do not remove the top cover.
No user-serviceable parts inside. Refer servicing to qualified service
personnel only.
1/36 LED MICRO SCAN
JB SYSTEMS
®
2/36 LED MICRO SCAN
ENGLISH OPERATION MANUAL
ENGLISH OPERATION MANUAL

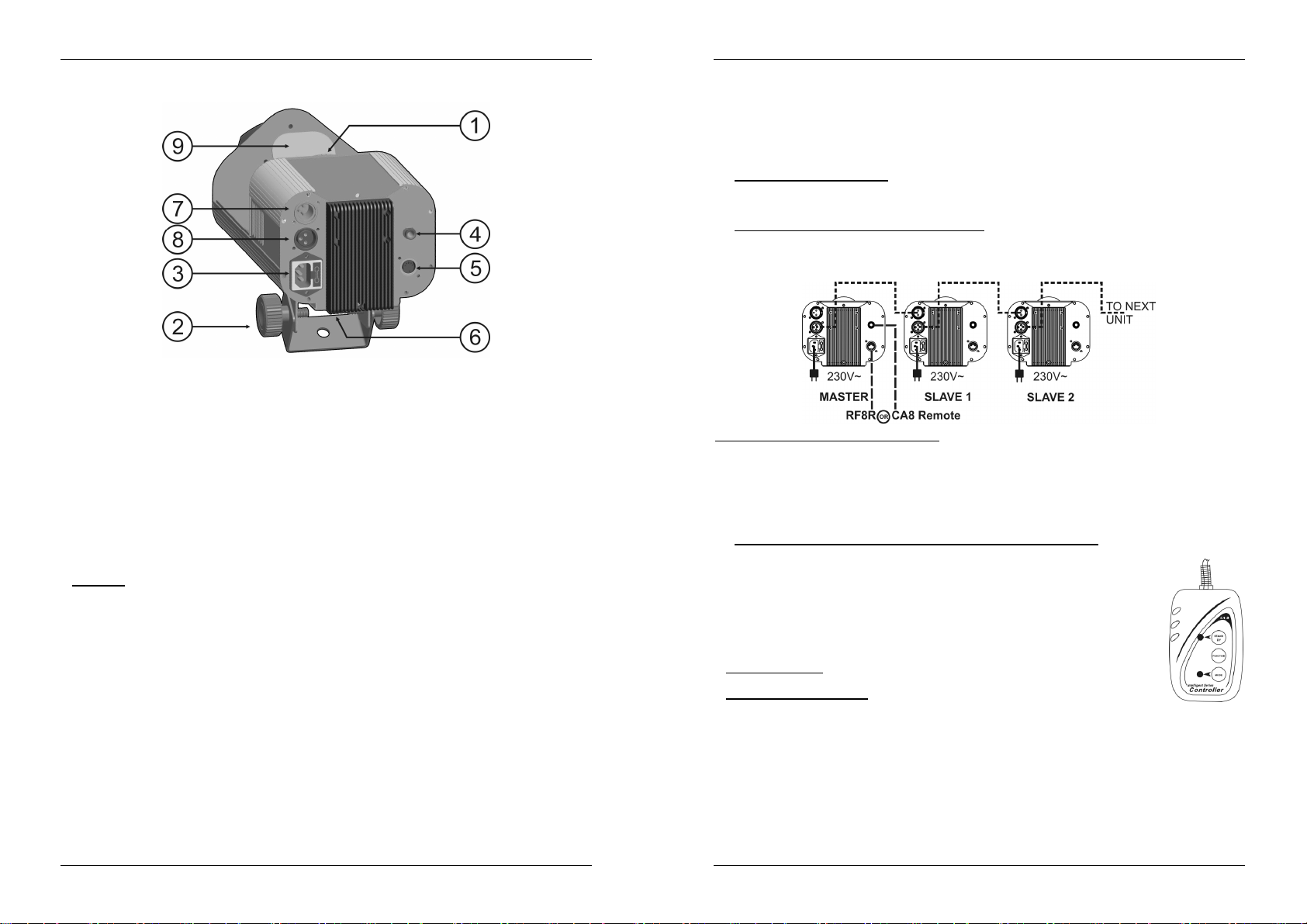

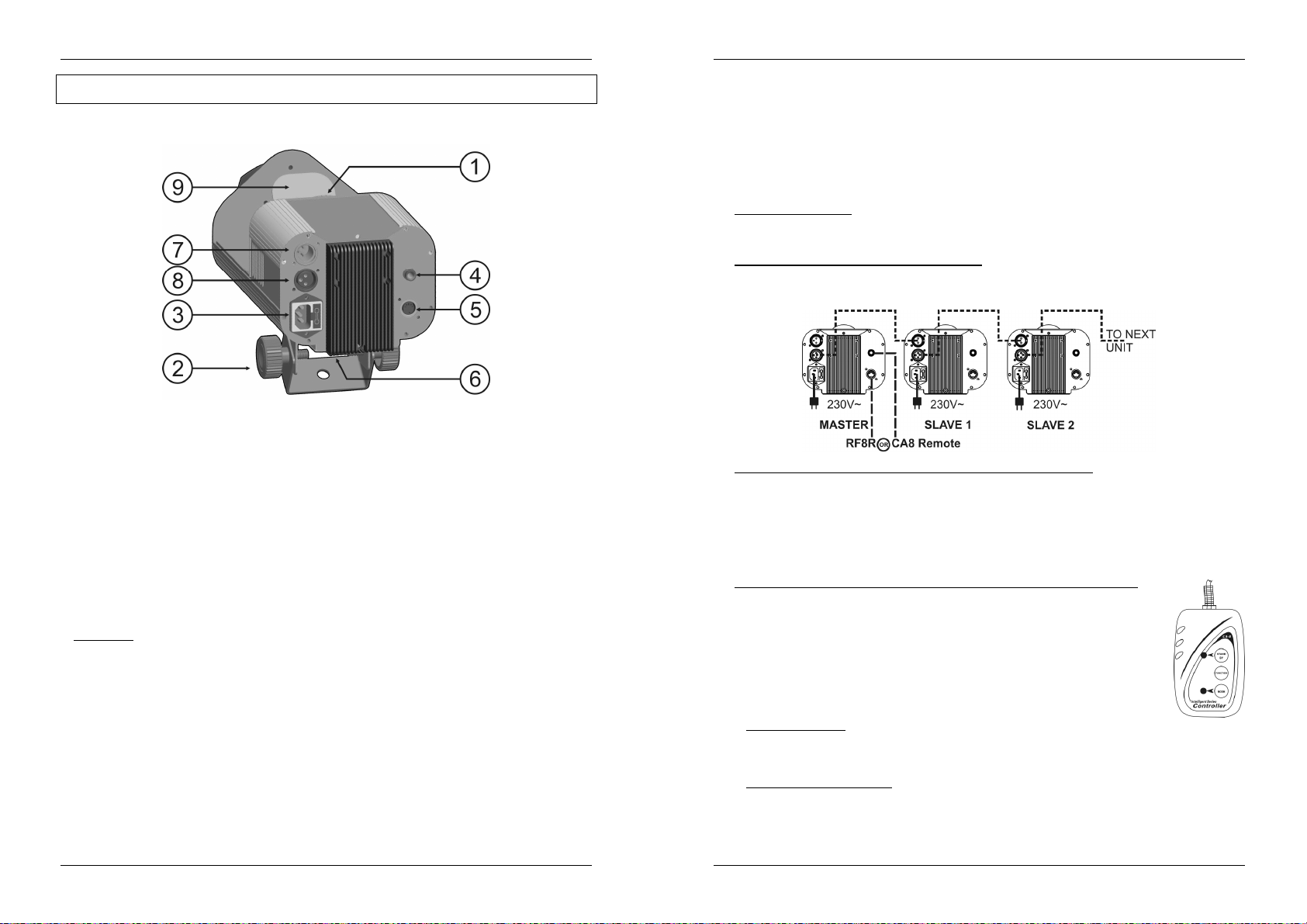

DESCRIPTION:
1. Optical lens with manual focus adjustment
2. Hanging bracket with 2 knobs on both sides to fasten the unit and a mounting hole to fix a mounting
hook.
3. Mains input with IEC socket and integrated fuse holder, connect the supplied mains cable here.
4. ¼” jack used to connect an optional CA-8 controller.
5. Din-5pin input, used to connect an optional wireless receiver, named RF-8R.
6. DIP switches, used to set the DMX-starting address of the unit.
7. DMX input: 3pin male XLR-connector used to connect universal DMX-cables. This input receives
instructions from a DMX-controller or from another Led Micro Scan light effect when used in
master/slave mode.
8. DMX output: 3pin female XLR-connector used to connect the Led Micro Scan with the next unit in the
DMX chain or with another Led Micro Scan when used in master/slave mode.
9. Scanning mirror.
OVERHEAD RIGGING
Important: The installation must be carried out by qualified service personal only. Improper
installation can result in serious injuries and/or damage to property. Overhead rigging requires
extensive experience! Working load limits should be respected, certified installation materials
should be used, the installed device should be inspected regularly for safety.
Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging
and servicing.
Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids. The
fixture must be fixed at least 20cm from surrounding walls.
The device should be installed out of reach of people and outside areas where persons may walk by or be
seated.
Before rigging make sure that the installation area can hold a minimum point load of 10times the device’s
weight.
Always use a certified safety cable that can hold 12times the weight of the device when installing the unit.
This secondary safety attachment should be installed in a way that no part of the installation can drop
more than 20cm if the main attachment fails.
The device should be well fixed; a free-swinging mounting is dangerous and may not be considered!
Don’t cover any ventilation openings as this may result in overheating.
The operator has to make sure that the safety-relating and machine-technical installations are approved by
an expert before using them for the first time. The installations should be inspected every year by a skilled
person to be sure that safety is still optimal.
CONTROLLING UNIT
1. Standalone 1unit:
Just connect the unit to the mains and put on some music. The unit will start working automatically to the
rhythm of the music.
2. Two or more units in master/slave setup:
Connect 2 or more units together using good quality balanced XLR microphone cables . The unit that
has no cable connected to its input will react as master; the others are the slave units.
Don’t forget to set the DMX addresses as follows:
Master unit: DMX start address MUST be set to 001. (first DIP switch = ON, all other are OFF)
Slave units: DMX start address may have any value but NOT 001 (example: set the first 3 DIP
switches to ON)
It is possible to inverse the behavior of a slave unit by changing the position of DIP-switch n°10. Just try
it and see if the effect becomes better. Changing DIP-switch n°10 on the master has no
effect.
3. Connect the optional CA-8 or RF-8 controller for more control:
The CA-8 or RF-8 controller can only be used in standalone or master/slave mode:
CA-8 wired remote: Connect the controller to the jack input of the first unit
(master).
RF-8SET wireless remote: the wireless remote has two parts:
RF-8T: small RF-transmitter that can control up to 5 effects.
RF-8R: small RF-receiver that should be connected to the DIN 5pin input of
the LED MICRO SCAN. See the installation manual of the receiver for more
Now you can control all the connected units:
STANDBY BUTTON:
MODE/FUNCTION BUTTONS:
4. Controlled by universal DMX-controller:
The DMX-protocol is a widely used high speed signal to control intelligent light equipment. You need to
“daisy chain” your DMX controller and all the connected light effects with a good quality XLR M/F
information.
Press this button to start/stop blackout mode on all connected units.
With the MODE button you can select 3 different modes:
The LED is off: with the FUNCTION button you can select 3 different strobe functions.
The LED is on: with the FUNCTION button you can select different shows.
The LED is blinking: With the FUNCTION button you can select the desired gobo/color.
JB SYSTEMS
®
3/36 LED MICRO SCAN
JB SYSTEMS
®
4/36 LED MICRO SCAN
ENGLISH OPERATION MANUAL
ENGLISH OPERATION MANUAL
balanced cable. To prevent strange behavior of the light effects, due to interferences, you must use a
90Ω to 120Ω terminator at the end of the chain. Never use Y-splitter cables, this simply won’t work!
Each light effect in the chain needs to have its proper starting address so it knows which commands
from the controller it has to decode.

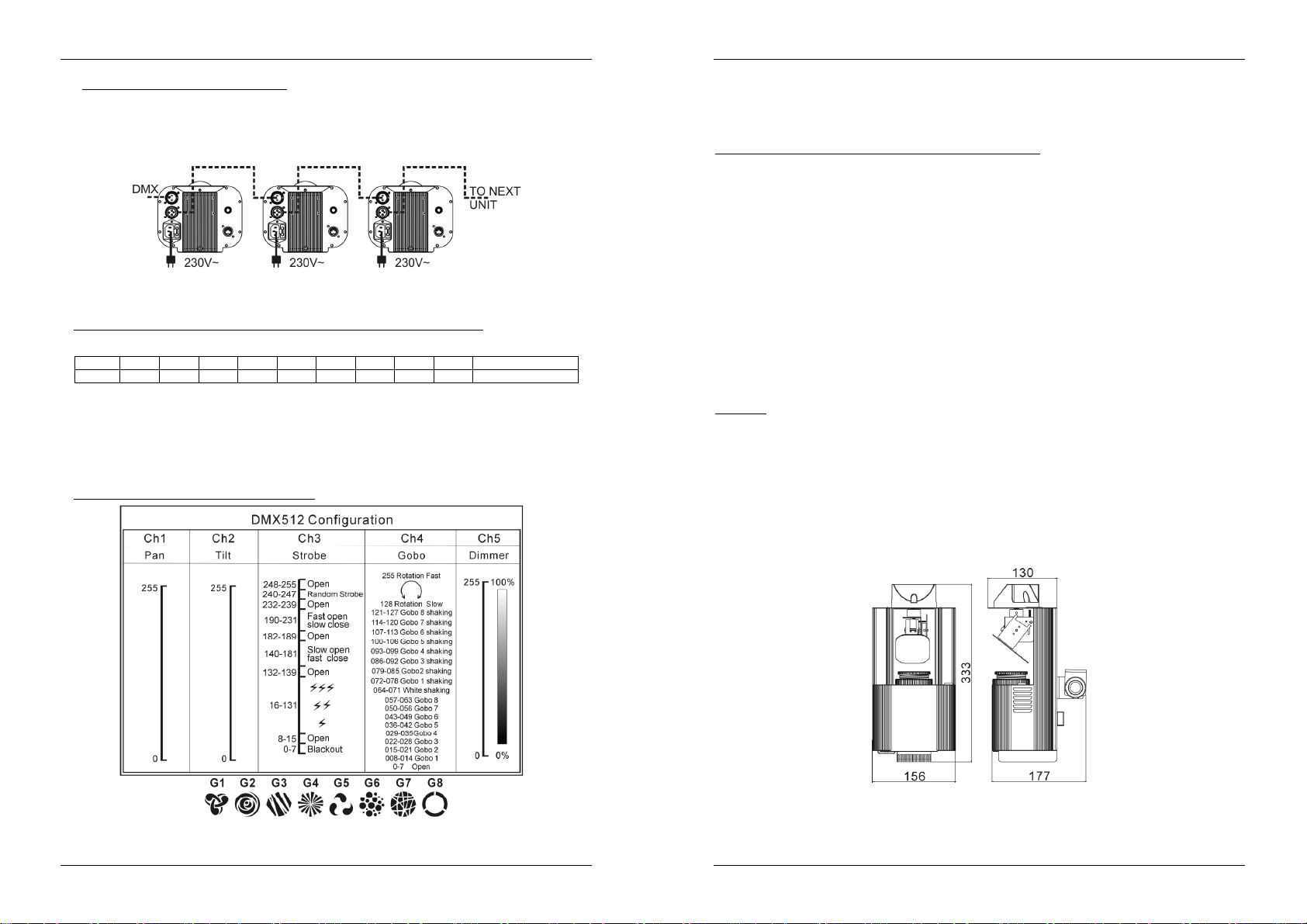

How to set the DIP-switches to obtain the right starting address:
On the back of the Led Micro Scan you will see that each of the first 9 DIP-switches corresponds to
certain value:
Dip #1 #2 #3 #4 #5 #6 #7 #8 #9 #10
Value 1 2 4 8 16 32 64 128 256 Invert slave
You can combine the values of these switches to become any starting address between 1 and 512:
Begin address = 01 switch 1=ON values: 1
Begin address = 05 switch 1+3=ON values: 1+4 = 5
Begin address = 09 switch 1+4=ON values: 1+8 = 9
Begin address = 13 switch 1+3+4=ON values: 1+4+8 = 13
Begin address = 62 switch 2+3+4+5+6=ON values: 2+4+8+16+32 = 62
DMX-CONFIGURATION OF LED MICRO SCAN:
The interior of the device should be cleaned annually using a vacuum cleaner or air-jet.
The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to
optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp,
smoky or particularly dirty surroundings can cause greater accumulation of dirt on the unit’s optics.
Clean with a soft cloth using normal glass cleaning products.
Always dry the parts carefully.
Clean the external optics at least once every 30 days.
Clean the internal optics at least every 90 days.
Attention: We strongly recommend internal cleaning to be carried out by qualified personnel!
SPECIFICATIONS
Mains Input: AC 100 ~ 240V, 50/60Hz
Fuse: 250V 2A fast blow (20mm glass)
Sound Control: Internal microphone
DMX connections: 3pin XLR male / female
DMX channels: 5
Lamp: CREE 10W White LED
Size: 333 x 156 x 177mm (see drawing)
Weight: 3,0kg
You can download the latest version of this user manual on our website: www.beglec.com
Every information is subject to change without prior notice
MAINTENANCE
Make sure the area below the installation place is free from unwanted persons during servicing.
Switch off the unit, unplug the mains cable and wait until the unit has been cooled down.
During inspection the following points should be checked:
All screws used for installing the device and any of its parts should be tightly fastened and may not be
corroded.
Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any
deformation.
When an optical lens is visibly damaged due to cracks or deep scratches, it must be replaced.
The mains cables must be in impeccable condition and should be replaced immediately when even a
small problem is detected.
In order to protect the device from overheat the cooling fans (if any) and ventilation openings should be
cleaned monthly.
JB SYSTEMS
®
5/36 LED MICRO SCAN
JB SYSTEMS
®
6/36 LED MICRO SCAN
FRANÇAIS MODE D’EMPLOI
FRANÇAIS MODE D’EMPLOI
MODE D’EMPLOI
Merci d’avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les
possibilités de l’appareil, lisez attentivement cette notice avant utilisation.
EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS
TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:
NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.
SURFEZ SUR: WWW.BEGLEC.COM
CARACTERISTIQUES
Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La
conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.
Cet appareil a été conçu pour la production d’effets lumière décoratifs et est utilisé dans des spectacles
lumineux.
Scan DMX ultra compact pour les DJ itinerants et petits clubs
Basé sur la technologie à LED blanche de 10Watts:
Très faible consommation d’énergie (économique!)
Des couleurs extrêmement brillantes comparé aux effets à lampes halogènes
Pas de lampes à remplacer!
Pratiquement pas de production de chaleur: donc pas besoin de ventilateurs bruyants
Poids plume (pas besoin de transformateurs pour les lampes)
Grande luminosité et gobos très nets, grâce à d’excellents optiques.
Gradateur allant de 0 à 100% et fonction stroboscopique ultra rapide
Les excellent programmes intégrés produisent de magnifiques shows lumière variés:
Contrôle par DMX: 5 canaux (pan, tilt, couleur/gobo, strobo, gradateur)
Autonome: active par le son grâce au micro incorporé
Maître/esclave: de magnifiques shows synchronisés
8 gobos + ouvert, équipé de la fonction “gobo shaking”
2 types de contrôleur sont disponibles en option:
CA-8: commande câblée pour un meilleur contrôle des fonctions en mode maître/esclave
RF-8SET: commande RF sans fil pour un meilleur contrôle des fonctions en mode maître/esclave
(RF-8SET = “émetteur” RF-8T + “récepteur” RF-8R)
AVANT UTILISATION
Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En cas
d’endommagement, n’utilisez pas l’appareil et contactez le vendeur.
Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que
l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne
s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la
responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en
garde de ce manuel.
Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,
assurez-vous d’y joindre ce manuel également.
Vérifiez le contenu:
Vérifiez si l’emballage contient les articles suivants:
L’appareil LED MICRO SCAN
Câble d'alimentation
Mode d'emploi
INSTRUCTIONS DE SECURITE:
CAUTION
La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans
l'appareil, ce qui peut causer un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à
la maintenance se trouvant dans le manuel fourni avec l'appareil.
Ce symbole signifie: uniquement pour usage à l'intérieur.
Ce symbole signifie : Lire le mode d’emploi.
Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le
projecteur et la surface à éclairer. Cette distance doit être de plus de 1 mètre.
Afin de protéger l’environnement, merci de recycler les emballages autant que possible.
Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.
Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil
s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation
empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
Cet appareil est destiné à une utilisation à l’intérieur uniquement.
Ne pas insérer d’objet métallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide, tels que
des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un
dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez immédiatement de la source
d’alimentation.
Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit être fixé
à 20cm minimum des murs.
Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
Ne pas laisser l'appareil à portée des enfants.
Les personnes non expérimentées ne doivent pas utiliser cet appareil.
La température ambiante maximale d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette
température.
Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non concernées pendant le
montage, le démontage et les opérations de maintenance.
Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée avant de changer une ampoule ou
d’entreprendre des réparations.
Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de
sécurité électrique et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous trouvez ne
dépasse pas celle indiquée à l’arrière de l’appareil.
Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le cordon
devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le
constructeur, son agent ou un technicien qualifié.
Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !
L’appareil doit être à la masse selon les règles de sécurité.
Ne pas connecter l’unité à un variateur de lumière.
Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. Il n’y a pas de pièces pouvant être changées par
l’utilisateur à l’intérieur.
Ne jamais
de même type et ayant les mêmes spécifications électriques !
En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur
immédiatement.
La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
Utilisez l’emballage d’origine si l’appareil doit être transporté.
réparer ou court-circuiter un fusible. Remplacez
ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le
couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de l’appareil que vous
puissiez remplacer vous-même. Confiez l’entretien uniquement à des
techniciens qualifiés.
systématiquement
un fusible endommagé par un fusible
JB SYSTEMS
®
7/36 LED MICRO SCAN
JB SYSTEMS
®
8/36 LED MICRO SCAN
Loading...
