ENGLISH OPERATION MANUAL
OPERATION MANUAL
Thank you for buying this BRITEQ®product. To take full advantage of all possibilities, please read these
operating instructions very carefully.
FEATURES
This unit is radio-interference suppressed. This product meets the requirements of the current European and
national guidelines. Conformity has been established and the relevant statements and documents have been
deposited by the manufacturer.
The perfect all-in-one solution to secure your DMX-installations: 100% electrical isolation between all
in/outputs!
2 DMX-inputs + 6 DMX-outputs, each equipped with 3pin and 5pin XLR-connectors.
The merger function combines 2 DMX-signals in different ways:
HTP: the highest value of 2 identical channels from 2 DMX-signals will have priority.
Backup: when the DMX-signal on input A fails, the DMX-signal in input B takes over immediately.
Merger: DMX-signals from 2 different controllers can be combined and send over 1 cable, you can
choose the start address of the second controller.
The splitter function distributes the DMX-signal(s) from the input(s) over 6 identical outputs that are 100%
isolated from each other: problems that occur on 1 output will not influence the other outputs!
The timing of the DMX-outputs can be adapted from 23ms to 45ms, increasing compatibility while
connecting “slow” DMX-devices to “fast” DMX-controllers.
Output behavior can be selected when suddenly both DMX-inputs fail:
Null: no DMX signal on the outputs
Hold: keep the last DMX values on the outputs.
Clear: set the DMX values on all outputs to zero.
Easy setup via 4digit LED display
BEFORE USE
Check the contents:
Check that the carton contains the following items:
DMS26 DMX merger/splitter unit
User manual
Some important instructions:
Before you start using this unit, please check if there’s no transportation damage. Should there be any, do
not use the device and consult your dealer first.
Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary
for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects
or problems caused by disregarding this user manual.
Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user
manual.
To protect the environment, please try to recycle the packing material as much as possible.
ENGLISH OPERATION MANUAL
SAFETY INSTRUCTIONS:
CAUTION
The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the
use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may
be of sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the presence
of important operation and maintenance (servicing) instructions in the literature accompanying
this appliance.
This symbol means: indoor use only
This symbol means: Read instructions
This symbol means: Safety Class I appliance
The device is suitable for mounting on standard flammable surfaces. Standard flammable
surfaces include building materials such as wood and wood-based materials more than 2mm
thick.
To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when
bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or may even cause damages.
This unit is for indoor use only.
Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such as vases, shall be
placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit,
immediately disconnect the mains power.
No naked flame sources, such as lighted candles, should be placed on the appliance.
Don’t cover any ventilation openings as this may result in overheating.
Prevent use in dusty environments and clean the unit regularly.
Keep the unit away from children.
Inexperienced persons should not operate this device.
Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.
Always unplug the unit when it is not used for a longer time or before you start servicing.
The electrical installation should be carried out by qualified personal only, according to the regulations for
electrical and mechanical safety in your country.
Check that the available voltage is not higher than the one stated on the rear panel of the unit.
The socket inlet shall remain operable for disconnection from the mains.
The power cord should always be in perfect condition: switch the unit immediately off when the power cord
is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard
Never let the power-cord come into contact with other cables!
This appliance must be earthed to in order comply with safety regulations.
In order to prevent electric shock, do not open the cover. Apart from the mains fuse there are no user
serviceable parts inside.
Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same
type and electrical specifications!
In the event of serious operating problems, stop using the appliance and contact your dealer immediately.
Please use the original packing when the device is to be transported.
Due to safety reasons it is prohibited to make unauthorized modifications to the unit.
CAUTION: To reduce the risk of electric shock, do not
remove the top cover. No user-serviceable parts inside.
Refer servicing to qualified service personnel only.
BRITEQ
MAINTENANCE
Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside the unit. Do not
use volatile liquids such as benzene or thinner which will damage the unit.
®
1/26 DMS-26
BRITEQ
®
2/26 DMS-26
ENGLISH OPERATION MANUAL
ENGLISH OPERATION MANUAL

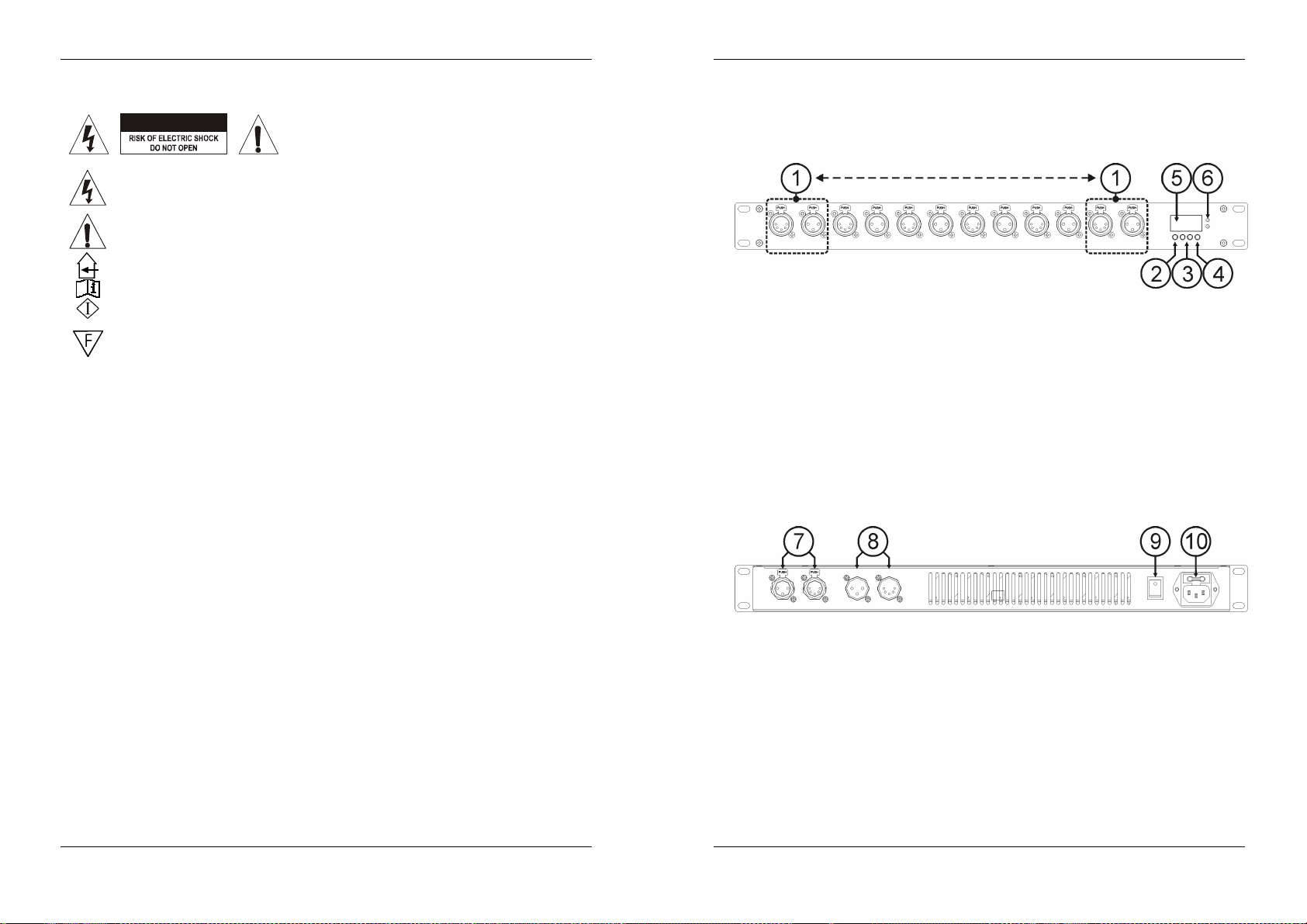

FUNCTIONS (FRONT)
1. DMX OUTPUTS: the DMS26 splitter section has 6 identical but completely isolated DMX-outputs: when
a problem occurs on one of the outputs (short circuits, overvoltage, …) the other outputs and the 2 inputs
will be protected and stay fully functional. All outputs have 3pin and 5pin XLR connectors to assure
maximum compatibility in a situations. (pin1 = ground/shield ; pin2 = data- ; pin3 = data+ ; pins 4/5 = not
used)
2. MENU BUTTON: used to browse the main menu for the different options. Press this button 2 seconds to
save your choice permanently and return to normal user mode. See chapter “HOW TO USE” to learn
how to use the unit”
3. UP/DOWN BUTTONS: used to change values or browse the different options in the sub menus.
4. ENTER BUTTON: used to confirm your choice. However please note that you should press the MENU
button (2) for two seconds to save your choice permanently!
5. DISPLAY: Multifunctional LED-display, shows the current working mode and helps selecting different
functions.
6. A/B INPUT: shows which DMX-input (A and/or B) is routed to the 6 outputs.
FUNCTIONS (REAR)
7. DMX INPUT A: the DMS26 merger section has 2inputs. Input A (called the “main input”) is the used
when only 1 controller is attached. See chapter “HOW TO USE” to learn how to use the unit”
8. DMX INPUT B: input B (called the “backup input”) is used to connect a second controller. See chapter
“HOW TO USE” to learn how to use the unit”
9. POWER SWITCH: used to switch the unit on/off. The last settings are preserved.
10. MAINS INPUT: with IEC socket and integrated fuse holder, connect the supplied mains cable here.
HOW TO USE

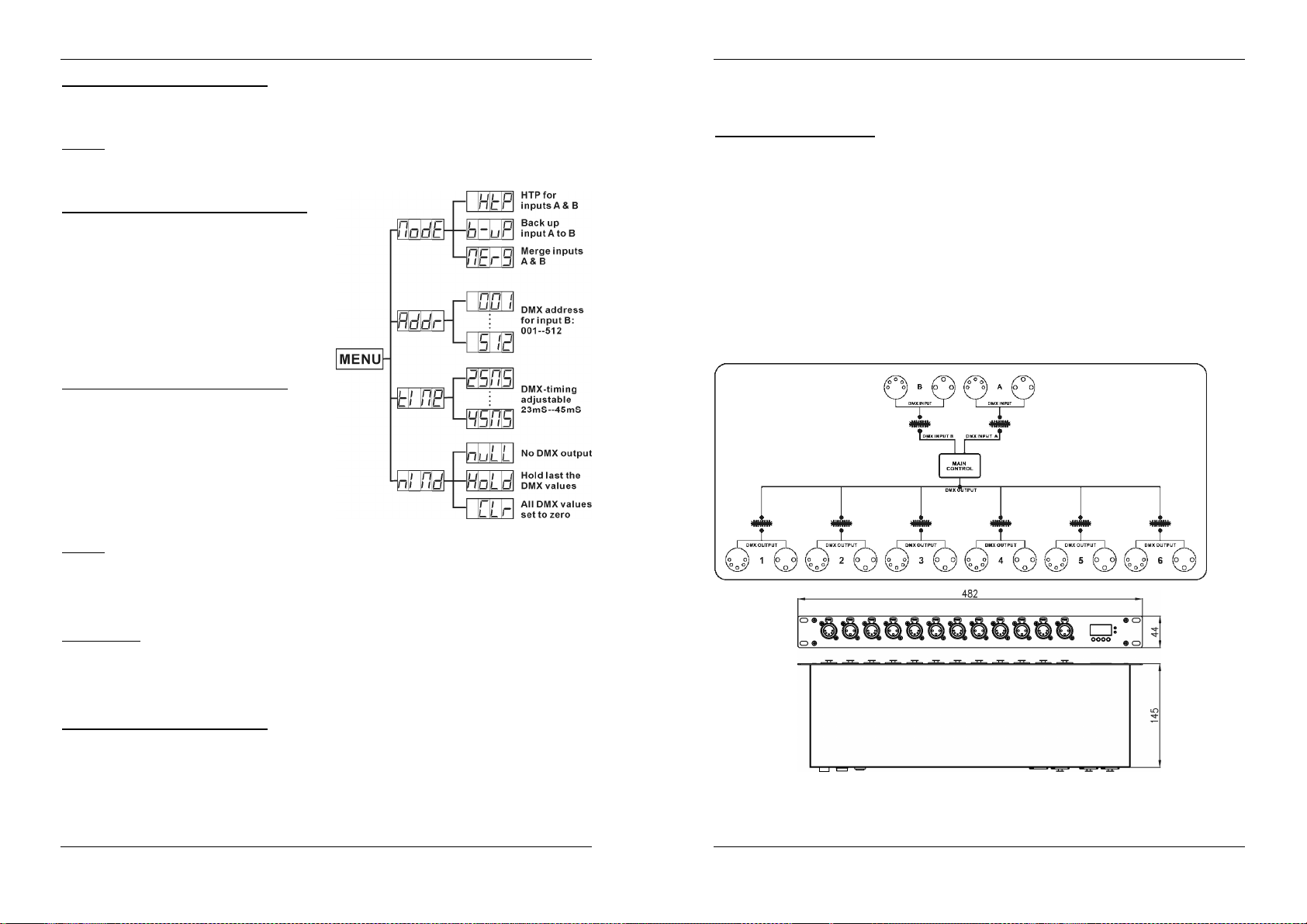

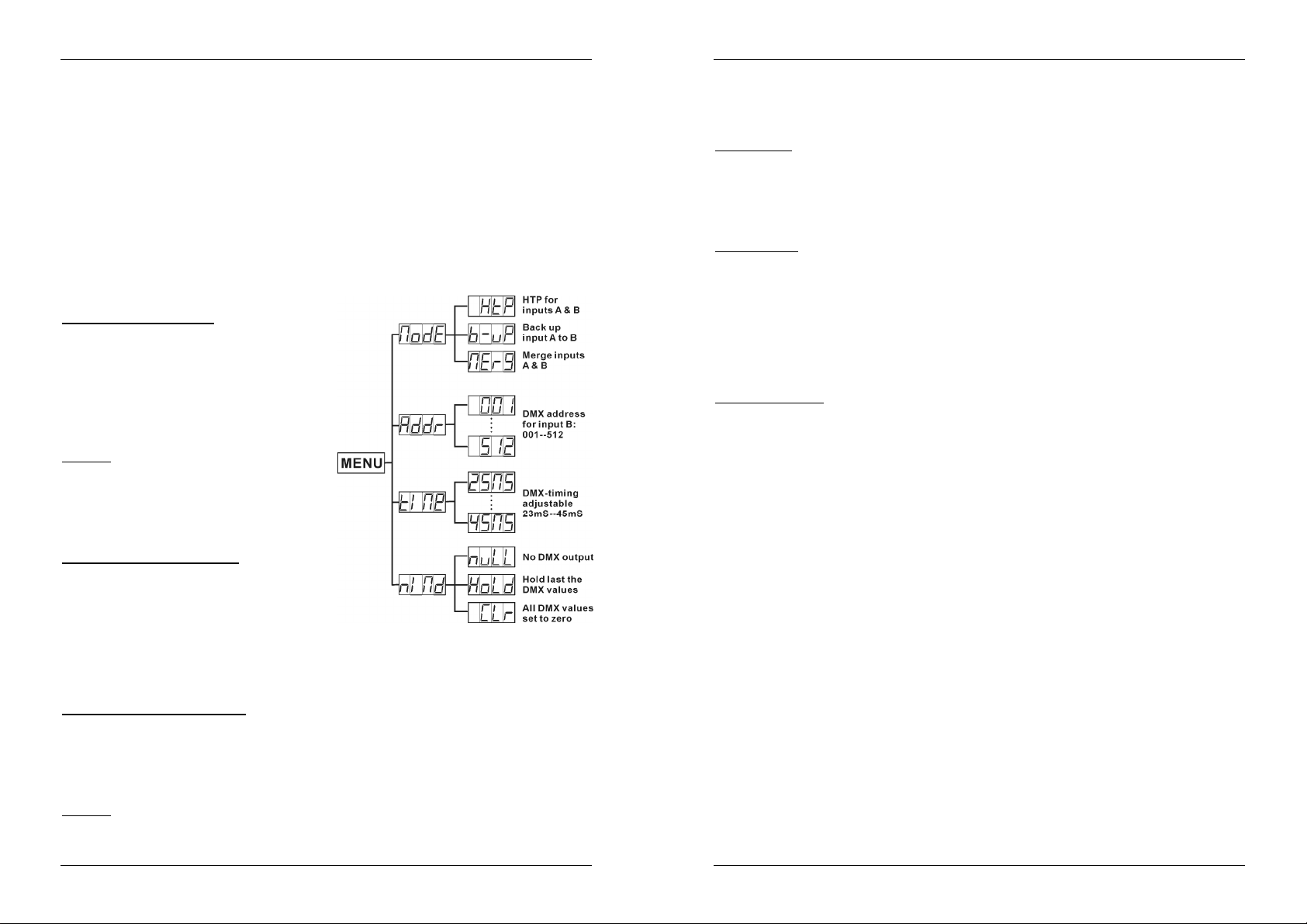

The main menu contains 4 sub menu’s, below we explain each option in detail and how you should use it:
Important: to save your settings permanently, always press the MENU button (2) for 2 seconds!
MODE MENU HTP OPTION
In HTP-mode (Highest Takes Precedence) two controllers will be connected to the inputs A and B (7/8). Both
controllers work simultaneously so both A/B INPUT (6) indicators are lit. The DMX-values of both controllers
are sent to the outputs but for corresponding channels, the channel with the highest value will be routed to
the outputs.
Example:
Controller A: ch1=102 + ch2=88 + ch3=246 + ch4=000
Controller B: ch1=105 + ch2=186 + ch3=101 + ch4=005
Outputs: ch1=105 + ch2=186 + ch3=246 + ch4=005
MODE MENU BACKUP OPTION
In BACKUP-mode (“b-uP” on the display) two controllers will be connected to the inputs A and B (7/8). The
controller connected to input A is the main controller that will be routed to the outputs. If, for any reason,
controller A fails, controller B (the backup controller) takes over immediately. On the A/B INPUT LEDs (6)
you can always check which controller is in command!
When both controllers fail, you can decide how the
outputs should react: see “NO INPUT option” below.
MODE MENU MERGER OPTION
Normally you can’t make 2 DMX-controllers work
together on 1 DMX-line: both controllers send out the
same channels and signals would crash. This is the
solution: in MERGER-mode (“MErg” + start address
controller B alternate on the display) you can
connect two controllers to the inputs A and B (7/8)
and make them work together on 1 single DMXcable. The controller connected to input A (7) is the
first controller, starting from DMX address 001. For
the controller connected to input B (8) you can freely
set the DMX start address (see “Addr option” below)
Example:
Controller A is a 24channel DMX-controller for
Theater lighting.
Controller B is 192channel DMX-controller for
moving heads/scanners.
Both controllers can work together on 1 DMX-
cable, just set the start address for controller B
to 025 and add 25 to the original DMX-channels
of the scanner controller: original DMX-address
001 becomes 025, original DMX-address 130
becomes 155 (130+025)
ADDR OPTION
Will only be used in MERGER mode to set the start address of the controller connected to input B (8). For
more information on the merger mode, see previous option.
Hint: If you have a controller with 24ch connected to input A and you only want to use the 12 first channels,
than you can set the start address for controller B to 013. This will save channels…
TIMING OPTION
Modern “high speed” DMX-controllers send a full 512ch package with a refresh rate of max. 44Hz (or 23ms).
Most common the refresh rate is set to 40Hz (25ms). Some low cost Chinese DMX-equipment is not able to
work at these high refresh rates, as a result data is lost and all kinds of unpredictable behavior occurs. To
solve this problem the DMS-26 is able to adapt the refresh rate in a range from fast “23ms(44Hz)” to slow
“45ms (22Hz)” for increased compatibility between DMX-units.
So if you encounter timing problems, try to set the timing to a higher value (slower refresh). In most cases
30ms will be a good value.
“NO INPUT” OPTION
When no DMX is detected on both inputs A and B (7/8), you can choose how the outputs should react. Three
options are available:
Null: no DMX signal on the outputs (some DMX-equipment will start working in standalone mode)
Hold: keep the last DMX values on the outputs (avoids a general “blackout” on stage)
Clear: set the DMX values on all outputs to zero (all projectors will go to “blackout”)
Just choose the behavior that suits best for the job.
BRITEQ
®
3/26 DMS-26
BRITEQ
®
4/26 DMS-26
ENGLISH OPERATION MANUAL
SPECIFICATIONS
Power Input: 230Vac/ 50Hz.
DMX in/outputs: 3pin + 5pin XLR
DMX refresh rate: 23ms (44Hz) 45ms (22Hz)
Size: 482 x 44 x 150mm (19”/1U)
Weight: 2,9kg
FRANCAIS MODE D’EMPLOI
MODE D’EMPLOI
Nous vous remercions d’avoir acheté ce produit BRITEQ®. Veuillez lire ce mode d’emploi très attentivement
afin de pouvoir exploiter toutes les possibilités de cet appareil.
EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS
TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:
NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.
SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS
CARACTERISTIQUES
Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La
conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.
La solution "tout-en-un" parfaite pour sécuriser vos installations DMX. Isolation électrique à 100 % entre
toutes les entrées et toutes les sorties.
Présence de 2 entrées DMX + 6 sorties DMX, chacune étant équipée de connecteurs à 3 et à 5 broches.
La fonction 'merger' mélange deux signaux DMX de différentes manières :
HTP : la valeur la plus élevée de deux canaux identiques émanant de deux signaux DMX aura
priorité.
Backup : quand un signal DMX est absent sur l'entrée A, le signal DMX présent sur l'entrée B prend
le relais immédiatement.
Merger : les signaux DMX en provenance de deux contrôleurs différents peuvent être combinés et
envoyés via un même câble ; on peut choisir l'adresse de départ du second contrôleur (par exemple :
combiner un CMX-24 et et un Scanmaster sur un même câble).
La fonction 'splitter', quant à elle, distribue les signaux DMX présents aux entrées vers les six sorties de
manière identique, sorties qui sont isolées à 100 % les unes des autres : donc, si des problèmes
surviennent sur la sortie 1, cela n'aura aucune influence sur les autres sorties !
Le timing des sorties DMX peut être adapté de 23 ms à 45 ms, ce qui a pour but d'augmenter la
compatibilité si l'on connecte des appareils DMX "lents" à des contrôleurs DMX "rapides".
On peut choisir la manière dont doivent réagir les sorties si subitement, les deux entrées DMX venaient à
ne plus recevoir de signal :
Null : aucun signal DMX sur les sorties
Hold : on garde les dernières valeurs DMX sur les sorties
Clear : on règle toutes les valeurs DMX à zéro sur toutes les sorties
Configuration aisée grâce à un écran à LED de 4 caractères.
You can download the latest version of this user manual on our website: www.beglec.com
BRITEQ
®
Every information is subject to change without prior notice
5/26 DMS-26
AVANT L’UTILISATION
Vérifiez le contenu:
Vérifiez si l’emballage contient bien les articles suivants:
appareil DMS26 DMX merger/splitter
Mode d’emploi
Quelques instructions importantes:
Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas de
dommages, n’utilisez pas l’appareil et contactez le vendeur.
Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que
l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne
s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la
BRITEQ
®
6/26 DMS-26
FRANCAIS MODE D’EMPLOI
FRANCAIS MODE D’EMPLOI
responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en
garde de ce manuel.
Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,
assurez-vous d’y joindre ce manuel également.
Afin de protéger l’environnement, merci de recycler les emballages autant que possible.
INSTRUCTIONS DE SECURITE:
ATTENTION: afin de réduire le risque d’électrocution,
CAUTION
La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans
isolation dans l'appareil, ce qui peut causer un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au
fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.
Ce symbole signifie: uniquement pour usage à l'intérieur.
Ce symbole signifie : Lire le mode d’emploi.
Ce symbole signifie: appareil construit selon les normes de sécurité classe I
Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces
surfaces inflammables courantes, les matériaux de construction tels que le bois et des
matériaux à base de bois d'une épaisseur supérieure à 2 mm.
Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou
l’humidité.
Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser
l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport.
La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des
dommages.
Cet appareil est destiné à une utilisation à l’intérieur uniquement.
Ne pas insérer d’objet métallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide,
tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge
électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez
immédiatement de la source d’alimentation.
Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
Ne pas laisser l'appareil à portée des enfants.
Les personnes non expérimentées ne doivent pas utiliser cet appareil.
La température ambiante maximale d’utilisation de l’appareil est de 45°C. Ne pas l’utiliser au-delà de cette
température.
Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant d’entreprendre des
réparations.
Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux
règlements de sécurité électrique et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous
trouvez ne dépasse pas celle indiquée à l’arrière de l’appareil.
La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension
si le cordon est écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être
remplacé par le constructeur, son agent ou un technicien qualifié.
Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !
L’appareil doit être à la masse selon les règles de sécurité.
n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune
pièce à l’intérieur de l’appareil que vous puissiez
remplacer vous-même. Confiez l’entretien uniquement à
des techniciens qualifiés.
Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. En dehors des ampoules et du fusible
principal, il n’y a pas de pièces pouvant être changées par l’utilisateur à l’intérieur.
Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par
un fusible de même type et ayant les mêmes spécifications électriques !
En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre
revendeur immédiatement.
Utilisez l’emballage d’origine si l’appareil doit être transporté.
Pour des raisons de sécurité, il est interdit d’apporter une quelconque modification à l’unité non
spécifiquement autorisée par les parties responsables.
ENTRETIEN
Nettoyez l’appareil à l’aide d’un chiffon doux, légèrement humide. Evitez d’introduire de l’eau à l’intérieur de
l’appareil. N’utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager
l’appareil.
FONCTIONS (FACE AVANT)
1. Sorties DMX : la section Splitter du DMS26 possède 6 sorties DMX qui sont identiques, mais
néanmoins complètement isolées les unes des autres : par conséquent, quand un problème se présente
sur l'une des sorties (court-circuit, pics de courant, etc …), les autres sorties et les 2 entrées seront
protégées et resteront en état de fonctionner à 100 %. Toutes les sorties ont des connecteurs XLR à 3 et
à 5 broches afin de garantir une compatibilité maximale face à n'importe quelle situation. (broche 1 =
terre/blindage ; broche 2 = data - ; broche 3 = data + ; les broches 4 et 5 ne sont pas utilisées).
2. TOUCHE MENU : touche utilisée pour naviguer dans le menu principal à la recherche des différentes
options. Appuyez sur cette touche pendant 2 secondes pour enregistrer vos choix en permanence et
pour retourner vers le mode utilisateur normal. Prière de se reporter au chapitre 'UTILISATION' pour
comprendre comment utiliser l'appareil.
3. TOUCHES UP/DOWN : touches utilisées pour modifier les valeurs ou pour naviguer dans les différentes
options des sous-menus.
4. Touche ENTER : utilisée pour confirmer votre sélection. Veuillez cependant noter qu'il convient de
presser la touche MENU (2) pendant 2 secondes pour enregistrer vos choix en permanence !
5. ECRAN : Ecran à LED multifonctionnel ; il montre le mode de fonctionnement en cours et aide à
sélectionner différentes fonctions.
6. ENTREES A/B : montrent quelle est l'entrée DMX (A et/ou B) qui est reliée aux 6 sorties.
FONCTIONS (FACE ARRIERE)
BRITEQ
®
7/26 DMS-26
BRITEQ
®
8/26 DMS-26
FRANCAIS MODE D’EMPLOI
FRANCAIS MODE D’EMPLOI
7. Entrée DMX A : la section 'merger' du DMS26 a deux entrées : l'entrée A (appelée "l'entrée principale")
est celle que l'on utilise quand il n'y a qu'un seul contrôleur qui est connecté. Prière de se reporter au
chapitre 'UTILISATION' pour comprendre comment utiliser l'appareil.
8. Entrée DMX B : l'entrée B (appelée "l'entrée de réserve") est utilisée quand on connecte un second
contrôleur. Prière de se reporter au chapitre 'UTILISATION' pour comprendre comment utiliser l'appareil.
9. INTERRUPTEUR DE MISE SOUS TENSION : utilisée pour mettre l'appareil en ou hors service. Les
derniers réglages sont mis en mémoire.
10.ENTREE POUR L'ALIMENTATION SECTEUR : doté d'un socket IEC et d'une protection à fusible
intégrée ; c'est ici que vous devez connecter le câble d'alimentation secteur.
UTILISATION
Le menu principal contient 4 sous-menus ; ci-dessous, nous expliquons chaque option en détail, ainsi que la
manière dont elle doit être utilisée.
Important : pour enregistrer vos réglages en permanence, il faut toujours appuyer sur la touche MENU (2)
pendant 2 secondes.
MODE MENU OPTION HTP
En mode HTP (Highest Takes Precedence), deux
contrôleurs sont connectés aux entrées A (7) et B (8).
Les deux contrôleurs fonctionnent en même temps,
par conséquent, les lampes témoins (6) des entrées A
et B sont allumées toutes les deux. Les valeurs DMX
des deux contrôleurs sont amenés jusqu'aux sorties,
mais pour les canaux correspondants, c'est le canal
possédant la valeur la plus haute qui sera
prépondérant et dont le signal sera amené jusqu'aux
sorties.
Exemple :
Contrôleur A : ch1=102 + ch2=88 + ch3=246 +
ch4=000
Contrôleur B : ch1=105 + ch2=186 + ch3=101 +
ch4=005
Sorties ch1=105 + ch2=186 + ch3=246 +
ch4=005
MODE MENU OPTION BACKUP
En mode BACKUP (affiché “b-uP” à l'écran), deux
contrôleurs sont connectés aux entrées A (7) et B (8).
Le contrôleur connecté à l'entrée A est le contrôleur
principal, et ce sont ses signaux qui seront amenés
vers les sorties. Mais si, pour quelque raison que ce
soit, le contrôleur A présente une défaillance, le contrôleur B (dit "de réserve") prendra le relais
immédiatement. Grâce aux lampes témoins (6) des entrées A et B, on peut toujours savoir quel est le
contrôleur qui commande !
Quand les deux contrôleurs ont une défaillance, c'est vous qui devez décider de la manière dont les sorties
doivent réagir : prière de se reporter ci-dessous, au chapitre "Option NO INPUT ".
MODE MENU OPTION 'MERGER'
Normalement, il n'est pas possible de faire fonctionner deux contrôleurs DMX sur un seul câble DMX : les
deux contrôleurs envoient leurs signaux aux mêmes canaux, et donc, les signaux se détruiraient. Mais il y a
une solution : en mode MERGER (le message “MErg” et l'adresse de départ du contrôleur B s'affichent à
tour de rôle à l'écran), on peut effectivement connecter deux contrôleurs aux entrées A (7) et B (8) et les
faire travailler ensemble sur un seul câble DMX. Le contrôleur connecté à l'entrée A (7) est le premier
contrôleur, et il a l'adresse de départ 001. Quant au contrôleur connecté à l'entrée B (8), vous pouvez lui
donner une adresse DMX à votre guise (voir ci-dessous, Option ADDR).
Exemple :
Le contrôleur A est un contrôleur DMX à 24 canaux destiné à gérer l'éclairage d'un théâtre.
Le contrôleur B est un contrôleur DMX à 192 canaux qui pilote des moving heads et des scanners.
Les deux contrôleurs peuvent travailler ensemble via un seul câble DMX, il suffit simplement de fixer
l'adresse de départ du contrôleur B à 025 et d'ajouter la valeur 24 à la valeur d'origine des canaux DMX
du contrôleur du scanner : l'adresse d'origine 001 devient 025, et l'adresse d'origine 130 devient 154 (=
130 + 024).
OPTION ADDR
Cette option ne sera utilisée qu'en mode MERGER pour fixer l'adresse de départ du contrôleur connecté à
l'entrée B (8). Pour de plus amples informations sur le mode MERGER, prière de se reporter aux options
précédentes.
Astuce : Si vous disposez d'un contrôleur à 24 canaux connecté à l'entrée A et que vous voulez n'utiliser
que les 12 premiers canaux, vous pouvez alors fixer l'adresse DMX de départ du contrôleur B à 013. Vous
économiserez ainsi des canaux …
OPTION TIMING
Les contrôleurs DMX modernes, dits "à haute vitesse", envoient un ensemble complet de 512 canaux, et ce,
avec une vitesse d'actualisation d'un maximum de 44 Hz (ou 23 ms). La plupart du temps, cette vitesse
d'actualisation est réglée à 40 Hz (ou 25 ms). Certains appareils DMX chinois très bon marché ne sont pas à
même de travailler à une telle vitesse, et par conséquent, certaines données sont perdues et l'appareil
produit toutes sortes de réactions imprévisibles. Pour trouver une solution à ce problème, le DMS26 est
capable d'adapter la vitesse d'actualisation dans la fourchette suivante : de rapide (23 ms - 44 Hz) à lent (45
ms - 22 Hz). Cette souplesse d'utilisation permet d'augmenter la compatibilité entre les appareils DMX.
Donc, s'il vous arrive de rencontrer des problèmes de timing, essayez de régler le timing à des valeurs plus
élevées (et donc, à une vitesse d'actualisation plus lente). Dans la plupart des cas, 30 ms sera une valeur
qui conviendra.
OPTION “NO INPUT”
Quand aucun signal DMX n'est détecté, ni sur l'entrée A (7), ni sur l'entrée B (8), vous pouvez choisir la
manière dont les sorties doivent réagir. Trois options sont disponibles :
Null : aucun signal DMX n'est transmis vers les sorties (dans ce cas, certains appareils DMX se
mettront automatiquement à travailler en mode autonome) ;
Hold : cette option conserve les dernières valeurs DMX présentes aux sorties (ce qui évite un black
out général de la scène !) ;
Clear : cette option met les valeurs DMX de toutes les sorties à zéro (tous les projecteurs s'éteignent
pour un black out général).
C'est à vous de choisir l'option qui convient le mieux à votre situation.
SPÉCIFICATIONS
Alimentation: 230Vac/ 50Hz.
Entrées/Sorties DMX: connecteur XLR à 3 et à 5 broches
Vitesse d'actualisation DMX : 23ms (44Hz) 45ms (22Hz)
Dimensions: 482 x 44 x 150mm (19”/1U)
Poids: 2,9kg
BRITEQ
®
9/26 DMS-26
BRITEQ
®
10/26 DMS-26
FRANCAIS MODE D’EMPLOI
Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez
télécharger la dernière version de ce mode d’emploi de notre site Web: www.beglec.com
NEDERLANDS HANDLEIDING
GEBRUIKSAANWIJZING
Hartelijk dank voor de aankoop van dit BRITEQ®product. Om ten volle te kunnen profiteren van alle
mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint
het apparaat te gebruiken.
DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE
LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE
ACTIES, OPENDEURDAGEN, ENZ.
SURF NAAR: WWW.BEGLEC.COM
KARAKTERISTIEKEN
In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale
voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en
documenten zijn door de fabrikant afgegeven.
De perfecte all-in-one oplossing om uw DMX installaties te beveiligen: 100% elektrische isolatie tussen
alle in/uitgangen!
2 DMX ingangen + 6 DMX uitgangen, elk uitgerust met een 3pins en een 5pins XLR aansluiting.
De merger functie combineert 2 DMX signalen op verschillende manieren:
HTP: de hoogste waarde van 2 identieke kanalen van 2 DMX signalen zal voorrang krijgen.
Backup: wanneer het DMX signaal van ingang A faalt, dan neemt het DMX signaal van ingang B het
commando onmiddellijk over.
Merger: DMX signalen van 2 verschillende controllers kan gecombineerd en verzonden worden over
1 kabel, u kunt zelf het startadres van de tweede controller instellen.
De splitter functie verdeelt de DMX signalen van de ingangen over 6 identieke uitgangen welke allemaal
100% van elkaar geïsoleerd zijn: indien er zich een probleem voordoet op 1 van de uitgangen, dan zal dit
de andere uitgangen niet beïnvloeden!
De snelheid van de DMX uitgangen kan ingesteld worden 23ms tot 45ms, dit verbetert de compatibiliteit
wanneer “trage” DMX toestellen aan “snelle” DMX-controllers gekoppeld worden.
Het uitgangsgedrag bij het plots uitvallen van beide DMX signalen kan ingesteld worden:
Null: geen DMX signaal op de uitgangen
Hold: houd de laatste DMX waarden op de uitgangen.
Clear: zet de DMX waarden van alle uitgangen op ‘nul’.
Gemakkelijk in te stellen via de LED display met 4 karakters
BRITEQ
EERSTE INGEBRUIKNAME
Controleer de inhoud:
Kijk na of de verpakking volgende onderdelen bevat:
DMS26 DMX merger/splitter.
Gebruiksaanwijzing
Belangrijke instructies:
Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er
schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.
Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat
de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig
volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De
dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het
veronachtzamen van deze gebruiksaanwijzing.
Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen.
Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
®
11/26 DMS-26
BRITEQ
®
12/26 DMS-26
NEDERLANDS HANDLEIDING
WAARSCHUWING:
NEDERLANDS HANDLEIDING
VEILIGHEIDSVOORSCHRIFTEN:
CAUTION
De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het
gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in
het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.
Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat
er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan
betreffende dit onderdeel.
Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.
Dit symbool betekent: Lees de handleiding!
Dit symbool betekent: Klasse I apparaten
Het toestel is geschikt om gemonteerd te worden op standaard ontvlambare oppervlakten.
Standaard ontvlambare oppervlakten omvatten bouwmaterialen zoals hout en houtbevattende
materialen van meer dan 2mm dik
Stel dit toestel niet bloot aan regen of vocht om het risico op brand en elektrische schokken te voorkomen.
Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur
wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het
toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat
toebrengen.
Gebruik dit apparaat uitsluitend binnenshuis.
Plaats geen metaal en mors geen vocht in het toestel om elektrische schokken of storing te vermijden.
Objecten gevuld met water, zoals bvb. Vazen, mogen niet op dit toestel worden geplaatst. Indien er toch
een vreemd voorwerp of water in het toestel geraakt, moet U het direct van het lichtnet afkoppelen.
Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden.
Bedek geen enkele ventilatieopening om oververhitting te vermijden.
Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
Houd het apparaat uit de buurt van kinderen.
Dit apparaat mag niet door onervaren personen bediend worden.
De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere
temperaturen.
Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met
de onderhoudsbeurt te beginnen.
De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in
uw land geldende regels betreffende elektrische en mechanische veiligheid.
Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het
toestel.
Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden
uitgetrokken.
De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de
elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn
dealer of vergelijkbare bekwame personen om een brand te voorkomen.
Laat de elektrische draad nooit in contact komen met andere draden.
Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.
Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering
zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.
Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering
steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan.
Gebruik best de originele verpakking als het toestel vervoerd moet worden.
Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.
mogelijk te vermijden mag u nooit de behuizing
verwijderen. Er bevinden zich geen onderdelen in het
toestel die u zelf kan herstellen. Laat de herstellingen
enkel uitvoeren door een bevoegde technicus.
Om het risico op elektrocutie zoveel
ONDERHOUD
Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik
nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.
FUNCTIES (VOORZIJDE)
1. DMX UITGANGEN: de DMS26 splittersectie bestaat uit 6 identieke doch volledig geïsoleerde DMX
uitgangen: wanneer er zich een probleem voordoet op één van de uitgangen (kortsluiting, overspanning,
…) zijn de andere uitgangen en de 2 ingangen beschermd en blijven deze volledig operationeel. Alle
uitgangen beschikken over een 3pins en een 5pins XLR aansluiting voor een optimale compatibiliteit.
(pin1 = massa/schild ; pin2 = data- ; pin3 = data+ ; pinnen 4/5 = niet gebruikt)
2. MENU TOETS: wordt gebruikt om de verschillende opties van het hoofdmenu te overlopen. Druk
gedurende 2 seconden op deze toets om uw keuze permanent op te slaan en naar de gewone
werkmodus terug te keren. Zie hoofdstuk “HOE GEBRUIKEN” voor meer info
3. UP/DOWN TOETSEN: worden gebruikt om de waarden te veranderen of om verschillende opties in de
submenu’s te overlopen.
4. ENTER TOETS: wordt gebruikt om uw keuze te bevestigen. U moet de MENU toets (2) wel gedurende 2
seconden indrukken om uw keuze permanent op te slaan!
5. DISPLAY: Multifunctionele LED display, geeft de actieve werkmodus aan en helpt voor het kiezen van
de verschillende functies.
6. A/B INGANG: toont welke DMX ingang (A en/of B) naar de 6 uitgangen gestuurd wordt.
FUNCTIES (ACHTERZIJDE)
7. DMX INGANG A: de DMS26 merger sectie heeft 2 ingangen. Ingang A (hoofdingang) wordt gebruikt
wanneer er slechts 1 controller is aangesloten. Zie hoofdstuk “HOE GEBRUIKEN” voor meer info.
8. DMX INGANG B: ingang B (back-up ingang) wordt gebruikt om een tweede controller aan te sluiten. Zie
hoofdstuk “HOE GEBRUIKEN” voor meer info
9. VOEDINGSSCHAKELAAR: wordt gebruikt om het toestel aan/uit te zetten. De laatste instellingen
worden steeds behouden.
10. VOEDINGSINGANG: met IEC aansluiting en ingebouwde zekeringhouder, sluit hier de meegeleverde
voedingskabel aan.
HOE GEBRUIKEN
Het hoofdmenu bevat 4 sub menu’s, waarvan we elke optie hieronder in detail bespreken:
Belangrijk: om uw instelling permanent te bewaren moet u steeds gedurende 2 seconden op de MENU
toets (2) drukken!
BRITEQ
®
13/26 DMS-26
BRITEQ
®
14/26 DMS-26
NEDERLANDS HANDLEIDING
NEDERLANDS HANDLEIDING
MODE MENU HTP OPTIE
In HTP modus (Highest Takes Precedence / hoogste waarde heeft voorrang) worden er 2 controllers
aangesloten op de ingangen A en B (7/8). Beide controllers werken tegelijkertijd zodat beide
ingangsindicatoren van de A/B INPUT (6) aan zijn. De DMX warden van beide controllers worden naar de
uitgangen gestuurd, maar voor gelijke DMX kanalen zal het signaal met de hoogste waarde naar de
uitgangen gestuurd worden.
Voorbeeld:
Controller A: ch1=102 + ch2=88 + ch3=246 + ch4=000
Controller B: ch1=105 + ch2=186 + ch3=101 + ch4=005
Outputs: ch1=105 + ch2=186 + ch3=246 + ch4=005
MODE MENU BACKUP OPTIE
In BACKUP modus (“b-uP” op de display) worden er 2
controllers aangesloten op de ingangen A en B (7/8).
De controller die aangesloten is op ingang A is de
hoofdcontroller waarvan de signalen naar de uitgang
gestuurd zullen worden. Indien de controller A om een
of andere redden zou uitvallen, dan neemt controller B
(de back-up controller) het commando onmiddellijk
over. Aan de A/B INPUT LEDs (6) kunt u steeds zien
welke controller het commando voert!
Voor wanneer beide controllers zouden uitvallen kunt u
beslissen hoe de uitgang moet reageren: zie “NO
INPUT optie” hieronder.
MODE MENU MERGER OPTIE
In principe is het niet mogelijk om 2 DMX controllers
op1 DMX lijn te laten samenwerken: beide controllers
zenden dezelfde kanalen uit en de signalen zouden
‘crashen’. Hier is de oplossing: in MERGER modus
(“MErg” + start adres controller B alterneren op de
display) kunt u 2 controllers aansluiten via de ingangen
A en B (7/8) en ze laten samenwerken via 1 enkele
DMX kabel. De controller die op ingang A (7) is
aangesloten is de eerste controller, welke start vanaf
DMX adres 001. Voor de controller die aangesloten
wordt op ingang B (8) kunt u zelf het DMX startadres
instellen (zie “Addr option” hieronder)
Voorbeeld:
Controller A is een 24-kanaals DMX controller voor theater projectoren.
Controller B is een 192-kanaals DMX controller voor moving heads/scanners.
Beide controllers kunnen samenwerken op 1 DMX kabel: zet gewoon het startadres voor controller B op
025 en voeg 24 toe aan de originele DMX kanalen van de scanner controller: origineel DMX adres 001
wordt 025, origineel DMX adres 130 wordt 154 (130+024)
ADDR OPTIE
Zal enkel gebruikt worden in MERGER modus om het startadres in te stellen van de controller die
aangesloten is op ingang B (8). Zie vorig hoofdstuk voor meer informatie over de merger modus.
Hint: als u op ingang A een controller met 24 kanalen heeft aangesloten waarvan u slechts de eerste 12
kanalen wilt gebruiken, dan kunt u eventueel het startadres van de controller B instellen op 013. Zo bespaart
u kanalen…
TIMING OPTIE
Moderne “high speed” DMX controllers sturen het volle pakket met 512 kanalen package met een ‘refresh
rate’ van max. 44Hz (of 23ms). De meest gebruikt ‘refresh rate’ is 40Hz (25ms). Sommige goedkopere
Chinese DMX apparatuur kan deze hoge “refresh rates” niet aan, waardoor een deel van de gegevens
verloren gaat en het toestel bij gevolg soms heel vreemd kan reageren. Om dit probleem op te lossen is kan
de ‘refresh rate’ van de DMS-26 ingesteld worden van heel snel “23ms(44Hz)” tot traag “45ms (22Hz)” wat
de compatibiliteit tussen de DMX toestellen zeker ten goede komt.
Als u hiermee dus problemen zou ondervinden, dan kunt u proberen dit op te lossen de een hogere waarde
(lagere ‘refresh rate’) in te stellen. In de meeste gevallen zal 30ms aan de eisen voldoen.
“NO INPUT” OPTIE
U kunt het reactiegedrag van de uitgangen instellen voor in het geval dat er geen DMX meer zou worden
gedetecteerd op de ingangen A en B (7/8). Er zijn 3 mogelijke opties:
Null: geen DMX signaal op de uitgangen (sommigee DMX toestellen zullen beginnen werken in
standalone mode)
Hold: houd de laatste DMX vast op de uitgangen (om een algemene “blackout” op het podium te
vermijden)
Clear: brengt de DMX waarden van alle uitgangen op ‘nul’ (alle projectoren zullen uitgaan)
Kies gewoon het gedrag dat het beste past bij uw toepassing.
EIGENSCHAPPEN
Voeding: 230Vac/ 50Hz
DMX in/uitgangen: 3pin + 5pin XLR
DMX refresh rate: 23ms (44Hz) 45ms (22Hz)
Afmetingen: 482 x 44 x 150mm (19”/1U)
Gewicht: 2,9kg
Elke inlichting kan veranderen zonder waarschuwing vooraf.
U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com
BRITEQ
®
15/26 DMS-26
BRITEQ
®
16/26 DMS-26
DEUTSCH BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
Vielen Dank, dass Sie sich für den Erwerb dieses BRITEQ®-Produkt entschieden haben. Bitte lesen Sie
diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.
EIGENSCHAFTEN
Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.
Entsprechende Dokumentation liegt beim Hersteller vor.
Die perfekte Gesamtlösung zur Absicherung Ihrer Anlage: 100 % elektrische Isolation zwischen allen Ein-
/Ausgängen!
2 DMX-Eingänge + 6 DMX-Ausgänge, jeweils mit 3-Stift- und 5-Stift-XLR-Steckern.
Die Mergerfunktion verbindet 2 DMX-Signale auf verschiedene Arten:
HTP: der höchste Wert von 2 identischen Kanälen von 2 DMX-Signalen hat Vorrang.
Backup: wenn das DMX-Signal an Eingang A ausfällt, übernimmt sofort das DMX-Signal an Eingang
B.
Merger: DMX-Signale von 2 verschiedenen Controllern können miteinander verbunden werden und in
einem Kabel übertragen werden, Sie können die Startadresse des zweiten Controllers wählen. (zum
Beispiel: verbindet CMX-24 und Scanmaster auf 1 Kabel)
Die Splitterfunktion verteilt die DMX-Signal(e) am (an den) Eingang (Eingängen) über 6 identische
Ausgänge, die 100% von einander isoliert sind: Probleme, die an einem Ausgang entstehen, beeinflussen
die anderen Ausgänge nicht!
Die Zeiteinstellung der DMX-Ausgänge kann von 23ms bis 45ms eingestellt werden, was die
Kompatibilität verbessert, wenn „langsame“ DMX-Geräte an „schnelle“ DMX-Controllers angeschlossen
werden.
Das Ausgangsverhalten kann gewählt werden, wenn plötzlich beide DMX-Eingänge ausfallen:
Null: kein DMX-Signal an den Ausgängen
Hold: die letzten DMX-Werte an den Ausgängen beibehalten
Clear: die DMX-Werte an allen Ausgängen auf Null setzen.
Einfaches Einstellen über 4-Zahlen-LED-Display
VOR DER ERSTBENUTZUNG
Überprüfen Sie den Inhalt:
Folgende Teile müssen sich in der Geräteverpackung befinden:
DMS26 DMX merger/splitter
Bedienungsanleitung
Wichtige Hinweise:
Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen
Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit ihrem Händler in
Verbindung.
Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig,
dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung
hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler
übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung
hervorgerufen wurden.
Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger
Weitergabe des Geräts bitte Bedienungsanleitung beifügen.
Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen.
DEUTSCH BEDIENUNGSANLEITUNG
SICHERHEITSHINWEISE
CAUTI ON
Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht
isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung
ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und
Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.
Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.
Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!
Dieses Symbol bedeutet: Klasse I Klassifizierung
Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige
entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit
einer Dicke von über 2mm.
Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.
Zur Vermeidung von Kondensation lassen sie das Gerät bitte nach dem Transport in einer warmen
Umgebung einige Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des
Gerätes oder gar Beschädigung führen.
Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit
gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge
sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.
Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden.
Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
Für Kinder unerreichbar aufbewahren.
Unerfahrene Personen sollen das Gerät nicht bedienen.
Umgebungstemperatur darf 40ºC nicht überschreiten.
Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen.
Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch
den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!
Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.
Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät
enthalten.
Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Händler in Verbindung setzen.
Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.
ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags
auszusetzen, entfernen Sie keines der Gehäuseteile. Im
Geräteinneren befinden sich keine vom Benutzer reparierbaren
Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.
WARTUNG
Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass
Wasser in das Gerätinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder
Verdünner, die das Gerät beschädigen würden.
BRITEQ
®
17/26 DMS-26
BRITEQ
®
18/26 DMS-26
DEUTSCH BEDIENUNGSANLEITUNG
DEUTSCH BEDIENUNGSANLEITUNG
FUNKTIONEN (VORDERSEITE)
1. DMX-AUSGÄNGE: der DMS26 Splitter-Teil hat 6 identische aber vollständig isolierte DMX-Ausgänge:
wenn ein Problem an einem der Ausgänge auftritt (Kurzschlüsse, Überspannung, …) sind die anderen
Ausgänge und die 2 Eingänge geschützt und voll funktionstüchtig. Alle Ausgänge haben 3-Stift- und 5Stift-XLR-Verbinder, um maximale Kompatibilität für die verschiedensten Konfigurationen zu
gewährleisten. (Stift1 = Masse/Abschirmung; Stift2 = Daten-; Stift3 = Daten+; Stifte 4/5 = nicht in
Gebrauch)
2. MENU-TASTE: um die verschiedenen Optionen des Hauptmenüs durchzusehen und auszuwählen.
Halten Sie diese Taste 2 Sekunden gedrückt, um Ihre Wahl dauerhaft zu speichern und kehren Sie zum
normalen Bedienmodus zurück. Im Kapitel "BEDIENUNGSANLEITUNG“ wird die Bedienung des Geräts
erläutert.
3. AUFWÄRTS-/ABWÄRTS-TASTEN: um Werte zu verändern oder zwischen den verschiedenen
Optionen in den Untermenüs hin und her zu wechseln.
4. ENTER-TASTE: zur Bestätigung Ihrer Wahl. Denken Sie daran, dass Sie die MENU-Taste (2) zwei
Sekunden lang gedrückt halten müssen, um Ihre Auswahl dauerhaft zu speichern!
5. DISPLAY: Multifunktionelles LED-Display, zeigt den aktuellen Betriebsmodus an und hilft, die
verschiedenen Funktionen auszuwählen.
6. A/B EINGANG: zeigt an, welcher DMX-Eingang (A und/oder B) zu den 6 Ausgängen geleitet wird.
FUNKTIONEN (RÜCKSEITE)
7. DMX-EINGANG A: Der DMS26 Merger-Teil hat 2 Eingänge. Eingang A (als „Haupteingang” bezeichnet)
wird benutzt, wenn nur ein Controller angeschlossen ist. Im Kapitel „BEDIENUNGSANLEITUNG“ wird
die Bedienung des Geräts erläutert.
8. DMX-EINGANG B: Eingang B (als "Backup-Eingang” bezeichnet) wird benutzt, um einen zweiten
Controller anzuschließen. Im Kapitel "BEDIENUNGSANLEITUNG“ wird die Bedienung des Geräts
erläutert.
9. NETZSCHALTER: zum Ein-/Ausschalten des Geräts. Die letzten Einstellungen bleiben erhalten.
10. NETZEINGANG: mit IEC -Buchse und eingebautem Sicherungssockel. Schließen Sie das mitgelieferte
Netzkabel hier an.
BEDIENUNGSANLEITUNG
Das Hauptmenü enthält 4 Untermenüs, im Nachfolgenden erläutern wir jede Option und die entsprechende
Bedienung ausführlich:
Wichtig: um Ihre Einstellungen dauerhaft zu speichern, müssen Sie die MENU-Taste (2) 2 Sekunden lang
gedrückt halten!
MODUS-MENU HTP OPTION:
Im HTP-Modus (Highest Takes Precedence- der höchste Wert setzt sich durch) sind zwei Controller an den
Eingängen A und B (7/8) angeschlossen. Beide Controller arbeiten simultan, so dass beide Anzeigeleuchten
der A/B EINGÄNGE (6) leuchten. Die DMX-Werte beider Controller werden zu den Ausgängen gesendet,
aber bei übereinstimmenden Kanälen wird der Kanal mit dem höchsten Wert zu den Ausgängen geleitet.
Beispiel:
Controller A: K1=102 + K2=88 + K3=246 + K4=000
Controller B: K1=105 + K2=186 + K3=101 + K4=005
Ausgänge: K1=105 + K2=186 + K3=246 + K4=005
MODUS-MENU BACKUP OPTION:
Im BACKUP-Modus (“b-uP” auf dem Display) sind zwei Controller an den Eingängen A und B (7/8)
angeschlossen. Der am Eingang A angeschlossene Controller ist der Hauptcontroller, der zu den
Ausgängen geleitet wird. Sollte der Controller A aus irgendeinem Grund ausfallen, übernimmt der Controller
B (der Backup-Controller) sofort. Durch die A/B EINGANGS-LEDs (6) können Sie jederzeit überprüfen,
welcher Controller das Kommando führt!
Wenn beide Controller ausfallen, können Sie
entscheiden, wie die Ausgänge reagieren sollen:
siehe “KEIN INPUT-Option” im Nachfolgenden.
Gewöhnlich können Sie 2 DMX-Controller
gemeinsam auf einer 1 DMX-Leitung arbeiten
lassen: beide Controller senden dieselben Kanäle
und die Signale würden kollidieren. Dies ist die
Lösung: im MERGER-Modus (“MErg” + Startadresse
Controller B wechseln sich auf dem Display ab)
können Sie zwei Controller an die Eingänge A und B
(7/8) anschließen und sie gemeinsam auf einem
einzigen DMX-Kabel arbeiten lassen. Der am
Eingang A (7) angeschlossene Controller ist der
erste Controller und startet von der DMX-Adresse
001. Für den an den Eingang B (8) angeschlossenen
können Sie die DMX Startadresse frei wählen (siehe
„Addr Option” im Nachfolgenden)
Beispiel:
Controller A ist ein 24-Kanal-DMX-Controller für
Theaterbeleuchtung.
Controller B ist ein 192-Kanal-DMX-Controller für
Moving Heads (kopfbewegte Scheinwerfer)/Scanner.
Beide Controller können gemeinsam auf 1 DMX-
Kabel arbeiten, Sie brauchen nur die
Startadresse für den Controller B auf 025 zu
setzen und 24 zu den ursprünglichen DMXKanälen des Scanner-Controllers hinzuzufügen: die ursprüngliche DMX-Adresse 001 wird 025, die
ursprüngliche DMX-Adresse 130 wird 154 (130+024)
ADDR OPTION
Wird nur im MERGER-Modus benutzt, um die Startadresse des an Eingang B (8) angeschlossenen
Controllers einzustellen. Für weitere Informationen zum Merger-Modus, siehe vorangehende Option.
Tipp: Wenn Sie einen 24K-Kontroller haben, der an Eingang A angeschlossen ist ,und Sie nur die 12 ersten
Kanäle benutzen möchten, dann können Sie die Startadresse für Controller B auf 013 setzen. Das spart
Kanäle…
TIMING OPTION
Moderne "Hochgeschwindigkeits-”DMX-Controller senden ein komplettes 512K-Paket mit einer
Vertikalfrequenz von max. 44Hz (oder 23ms). Üblicherweise beträgt die Vertikalfrequenz 40Hz (25ms).
Einige preiswerte chinesische DMX-Ausrüstungen sind nicht für solch hohe Vertikalfrequenzen ausgelegt
und somit gehen Daten verloren und alle möglichen unvorhersehbaren Erscheinungen treten auf. Um dieses
Problem zu lösen, ist der DMS-26 in der Lage, die Vertikalfrequenz zwischen schnellen “23ms(44Hz)” und
langsamen “45ms (22Hz)” anzupassen und schafft somit eine erhöhte Kompatibilität zwischen DMXGeräten.
Sollten Timing-Probleme auftreten, versuchen Sie das Timing auf einen höheren Wert zu setzen
(langsamere Vertikalfrequenz). In den meisten Fällen ist 30ms ein guter Wert.
BRITEQ
®
19/26 DMS-26
BRITEQ
®
20/26 DMS-26
DEUTSCH BEDIENUNGSANLEITUNG
„NO INPUT” OPTION
Wenn an beiden Eingängen A und B (7/8) kein DMX erfasst wird, können Sie wählen, wie die Ausgänge
reagieren sollen. Drei Optionen sind verfügbar:
Null: kein DMX-Signal an den Ausgängen (manche DMX-Ausrüstungen starten den Standalone-
Betriebsmodus)
Hold: die letzten DMX-Werte an den Ausgängen beibehalten (verhindert ein allgemeines “Blackout”
auf der Bühne)
Clear: die DMX-Werte an allen Ausgängen auf Null setzen (alle Scheinwerfer gehen zum “Blackout”
über)
Wählen Sie einfach die für Ihre Anwendung geeignete Reaktion.
TECHNISCHE EINZELHEITEN
Netzspannung: ≈ 230V, 50Hz
DMX Ein-/Ausgänge: 3-Stift- + 5-Stift-XLR
DMX-Vertikalfrequenz: 23ms (44Hz) 45ms (22Hz)
Abmessungen: 482 x 44 x 150mm (19”/1U)
Gewicht: 2,9kg
ESPAÑOL MANUAL DE FUNCIONAMIENTO
MANUAL DE FUNCIONAMIENTO
Gracias por comprar este producto BRITEQ®. Para sacar el máximo partido a todas las funciones, lea
detenidamente estas instrucciones de funcionamiento.
CARACTERÍSTICAS
Esta unidad es a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices
nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos
correspondientes han sido depositados por el fabricante.
La perfecta solución todo en uno para asegurar las instalaciones DMX: ¡Aislamiento eléctrico al 100%
entre todas las entradas/salidas!
2 entradas DMX + 6 salidas DMX, cada una equipada con conectores XLR de 3 clavijas y 5 clavijas.
La función de fusión combina 2 señales DMX en diferentes modos:
HTP: tendrá prioridad el valor más alto de 2 canales idénticos proveniente de 2 señales DMX.
Backup (Respaldo): cuando la señal DMX en la entrada A falla, la señal DMX en la entrada B toma
el lugar inmediatamente.
Merger (Fusión): las señales DMX provenientes de 2 diferentes controladores se pueden combinar y
enviar por 1 cable, puede seleccionar la dirección de inicio del segundo controlador.
La función de división distribuye la(s) señal(es) DMX desde la(s) entrada(s) por 6 salidas idénticas que
están 100% aisladas entre si: ¡Los problemas que ocurren en 1 salida no tendrán influencia en las otras
salidas!
El tiempo de sincronización de las salidas DMX se puede adaptar de 23 ms a 45 ms, incrementando la
compatibilidad durante la conexión de dispositivos DMX “lentos” a controladores DMX “rápidos”.
El comportamiento de salida se puede seleccionar cuando fallan repentinamente ambas entradas DMX:
Null (Nulo): no hay señal DMX en las salidas.
Hold (En espera): mantiene los últimos valores DMX en las salidas.
Clear (Borrar): ajusta los valores DMX en todas las salidas en cero.
Configuración fácil por medio de la pantalla LED de 4 dígitos
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!
Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website
BRITEQ
®
herunterladen: www.beglec.com
21/26 DMS-26
ANTES DE UTILIZAR EL APARATO
Compruebe el contenido:
Compruebe que la caja contiene los siguientes elementos:
Unidad de fusión/división DMS26 DMX
Manual de usuario
Instrucciones importantes:
Antes de comenzar a utilizar esta unidad, compruebe que no haya habido daños durante el transporte. Si
observa algún daño, no utilice el dispositivo y consulte primero a su distribuidor.
Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es
absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de
seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecesario
queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o
problema que surja por no haber seguido el manual de usuario.
Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante,
asegúrese de incluir este manual de usuario.
Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible.
BRITEQ
®
22/26 DMS-26
ESPAÑOL MANUAL DE FUNCIONAMIENTO
ESPAÑOL MANUAL DE FUNCIONAMIENTO
INSTRUCCIONES DE SEGURIDAD:
PRECAUCIÓN: Para reducir el riesgo de descarga
CAUTION
El símbolo en forma de rayo con cabeza de flecha dentro de un triángulo equilátero se emplea
para alertar sobre el uso o presencia de “voltaje peligroso” no aislado dentro de la carcasa del
producto con la magnitud suficiente para constituir un riesgo de descarga eléctrica.
El signo de exclamación dentro de un triángulo equilátero se emplea para alertar al usuario de
la presencia de instrucciones de funcionamiento y mantenimiento (servicio) importantes en la
documentación que acompaña a este aparato.
Este símbolo indica: Usar sólo en el interior.
Este símbolo indica: Leer las instrucciones.
Este símbolo indica: Aparato de seguridad clase I.
El dispositivo es adecuado para su montaje en superficies inflamables estándar. Las superficies
inflamables estándar incluyen materiales de construcción como madera y materiales derivados
de la madera de más de 2 mm de espesor.
Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia ni a la humedad.
Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura
ambiente cuando la lleve a una habitación cálida después del transporte. A veces la condensación impide
que la unidad funcione a pleno rendimiento y puede incluso provocar daños.
Esta unidad sólo se puede usar en el interior.
No coloque objetos metálicos ni derrame líquidos dentro de la unidad. No deberá colocar en la unidad
objetos con líquidos, como jarrones. Se pueden producir descargas eléctricas o fallos de funcionamiento.
Si algún objeto extraño entra en la unidad, desconecte inmediatamente el suministro eléctrico.
No coloque en el aparato fuentes de llamas, como velas encendidas.
No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la
unidad.
Evite el uso en ambientes con polvo y limpie la unidad regularmente.
Mantenga la unidad lejos de los niños.
Las personas sin experiencia no deben utilizar este aparato.
La máxima temperatura ambiente para un funcionamiento seguro es de 40 °C. No utilice la unidad a
temperaturas ambiente superiores.
Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes
de comenzar el mantenimiento.
La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con las
regulaciones sobre seguridad eléctrica y mecánica de su país.
Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
La entrada de toma deberá permanecer operable para la desconexión de la red eléctrica.
El cable de alimentación siempre debe estar en perfecto estado: apague la unidad inmediatamente
cuando observe daños o desperfectos en el cable de alimentación. Debe ser reemplazado por el
fabricante, su agente de servicio o personas cualificadas para evitar cualquier peligro.
¡Nunca deje que el cable de alimentación entre en contacto con otros cables!
Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad.
Para evitar descargas eléctricas, no abra la cubierta. No hay piezas en el interior de este aparato que
pueda mantener o reparar el usuario.
Nunca repare un fusible ni derive el soporte del fusible. ¡Reemplace siempre el fusible dañado por un
fusible del mismo tipo y especificación eléctrica!
En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato inmediatamente.
Utilice el embalaje original cuando tenga que transportar el dispositivo.
Por razones de seguridad se prohíbe realizar modificaciones no autorizadas en la unidad.
eléctrica, no quite la cubierta superior. No existen piezas
en el interior que pueda mantener o reparar el usuario.
Asigne el mantenimiento y las reparaciones sólo a
personal cualificado.
MANTENIMIENTO
Limpie con un paño pulido ligeramente empapado en agua. No deje entrar agua en la unidad. No utilice
líquidos volátiles como bencina o diluyente, puesto que dañarán la unidad.
FUNCIONES (PARTE FRONTAL)
1. SALIDAS DMX: la sección de división DMS26 tiene 6 salidas DMX idénticas pero completamente
aisladas: cuando hay un problema en alguna de las salidas (cortocircuitos, sobrecarga,...) las otras
salidas y las 2 entradas estarán protegidas y se mantendrán completamente en estado de
funcionamiento. Todas las salidas tienen conectores XLR de 3 clavijas y 5 clavijas para asegurar una
máxima compatibilidad en cualquier situación. (clavija 1 = suelo/revestimiento ; clavija 2 = datos- ; clavija
3 = datos+ ; clavijas 4/5 = no se utiliza)
2. BOTÓN MENU: utilice para buscar en el menú principal las diferentes opciones. Pulse este botón 2
segundos para guardar su selección permanentemente y volver a la modalidad de uso normal. Vea el
capítulo “UTILIZACIÓN” para aprender cómo utilizar la unidad.
3. BOTONES UP/DOWN: se utilizan para cambiar los valores o buscar las diferentes opciones de los sub
menús.
4. BOTÓN ENTER: se utiliza para confirmar su selección. ¡No obstante tenga en cuenta que debería de
pulsar el botón MENU (2) durante dos segundos para guardar su selección permanentemente!
5. PANTALLA: La pantalla LED multifuncional, muestra la modalidad de funcionamiento actual y ayuda a
seleccionar las diferentes funciones.
6. ENTRADA A/B: muestra qué entrada DMX (A y/o B) está asignada a las 6 salidas.
FUNCIONES (PARTE TRASERA)
7. ENTRADA A DMX: la sección de fusión DMS26 tiene 2 entradas. La entrada A (llamada "entrada
principal”) se utiliza cuando se adjunta sólo 1 controlador. Vea el capítulo “UTILIZACIÓN” para aprender
cómo utilizar la unidad.
8. ENTRADA B DMX: la entrada B (llamada “entrada de respaldo”) se utiliza para conectar un segundo
controlador. Vea el capítulo “UTILIZACIÓN” para aprender cómo utilizar la unidad.
9. INTERRUPTOR DE ALIMENTACIÓN: se utiliza para encender/apagar la unidad. Se conservan los
últimos ajustes.
10. ENTRADA DE RED: con la toma IEC y el soporte de fusible integrado, conecte el cable de red
suministrado aquí.
UTILIZACIÓN
El menú principal contiene 4 sub menús, a continuación explicamos cada opción detalladamente y cómo
utilizarla.
Importante: ¡Para guardar sus ajustes permanentemente, pulse siempre el botón MENU (2) durante 2
segundos!
BRITEQ
®
23/26 DMS-26
BRITEQ
®
24/26 DMS-26
ESPAÑOL MANUAL DE FUNCIONAMIENTO
ESPAÑOL MANUAL DE FUNCIONAMIENTO
MENÚ DE MODALIDAD OPCIÓN HTP
En la modalidad HTP (el más alto tiene precedencia) se conectarán dos controladores a las entradas A y B
(7/8). Ambos controladores funcionan simultáneamente de forma que ambos indicadores de ENTRADA A/B
(6) están encendidos. Los valores DMX de ambos controladores se envían a las salidas pero para los
canales correspondientes, el canal con el valor más alto será asignado a las salidas.
Ejemplo:
Controlador A: canal1=102 + canal2=88 + canal3=246 + canal4=000
Controlador B: canal1=105 + canal2=186 + canal3=101 + canal4=005
Salidas: canal1=105 + canal2=186 + canal3=246 + canal4=005
MENÚ DE MODALIDAD OPCIÓN RESPALDO
En la modalidad RESPALDO ("b-uP” en la pantalla)
se conectarán dos controladores a las entradas A y B
(7/8). El controlador conectado a la entrada A es el
controlador principal que será asignado a las salidas.
Si, por cualquier razón, falla el controlador A, el
controlador B (controlador de respaldo) toma el lugar
inmediatamente. ¡En los LEDs de ENTRADA A/B (6)
puede siempre comprobar qué controlador se
encuentra al mando!
Cuando fallan ambos controladores, puede usted
decidir cómo deberán de reaccionar las salidas: vea
“Opción NO HAY ENTRADA” más abajo.
MENÚ DE MODALIDAD OPCIÓN FUSIÓN
Normalmente no se puede hacer funcionar a la vez a
2 controladores DMX en 1 línea DMX: los canales y
las señales enviadas por ambos controladores
chocarían. Esta es la solución: en la modalidad
FUSIÓN (“MErg” + dirección de inicio del controlador
B alterna en la pantalla) puede usted conectar dos
controladores a las entradas A y B (7/8) y hacerles
funcionar a la vez en 1 sólo cable DMX. El controlador
conectado a la entrada A (7) es el primer controlador,
comenzando desde la dirección DMX 001. Para el
controlador conectado a la entrada B (8) puede usted
ajustar libremente la dirección de comienzo DMX (vea “Opción Addr" más abajo).
Ejemplo:
El controlador A es un controlador DMX de 24 canales para la iluminación de Teatro.
El controlador B es un controlador DMX de 192 canales para cabezales en movimiento/escáneres.
Ambos controladores pueden funcionar a la vez en 1 cable DMX, sólo tiene que ajustar la dirección de
inicio para el controlador B a 025 y añadir 24 a los canales DMX originales del controlador del escáner:
la dirección DMX original 001 pasa a ser 025, la dirección DMX original 130 pasa a ser 154 (130+024)
OPCIÓN ADDR
Se utilizará sólo en la modalidad FUSIÓN para ajustar la dirección de inicio del controlador conectado a la
entrada B (8). Para obtener más información sobre la modalidad fusión, vea la opción anterior.
Consejo: Si tiene usted un controlador con 24 canales conectado a una entrada A y desea utilizar sólo los
12 primeros canales, lo que puede hacer es ajustar la dirección de inicio para el controlador B a 013. Así se
ahorrarán canales...
OPCIÓN TIEMPO DE SINCRONIZACIÓN
Los controladores DMX de “alta velocidad” modernos envían un paquete lleno de 512 canales con una
frecuencia de actualización máxima de 44 Hz (o 23 ms). La frecuencia de actualización más común es 40
Hz (25 ms). Algunos equipos DMX chinos de bajo coste no son capaces de funcionar a estas altas
frecuencias de actualización, como resultado se pierden los datos y ocurren toda clase de comportamientos
imprevisibles. Para solucionar este problema el DMS-26 es capaz de adaptar la frecuencia de actualización
en una escala desde rápido “23 ms (44 Hz)” a lento “45 ms (22 Hz)” para aumentar la compatibilidad entre
las unidades DMX.
De manera que si se encuentra con problemas de tiempo de sincronización, trate de ajustar el tiempo de
sincronización a un valor más alto (actualización más lenta). En la mayoría de los casos 30 ms será un buen
valor.
OPCIÓN “ NO HAY ENTRADA”
Cuando no se detecta DMX en ninguna de las entradas A y B (7/8), puede seleccionar cómo deberán de
reaccionar las salidas. Hay tres opciones disponibles:
Null (Nulo): no hay señal DMX en las salidas (algún equipo DMX comenzará a funcionar en la
modalidad autónoma)
Hold (En espera): mantiene los últimos valores DMX en las salidas (evita un “apagón” general en
fase).
Clear (Borrar): ajusta los valores DMX en todas las salidas a cero (todos los proyectores tendrán
“apagón”).
Simplemente seleccione el comportamiento que sea más adecuado para la tarea.
ESPECIFICACIONES
Entrada de alimentación: 230 Vca / 50 Hz.
Entradas/salidas DMX: XLR de 3 clavijas + 5 clavijas
Frecuencia de actualización DMX: 23 ms (44 Hz) 45 ms (22 Hz)
Tamaño: 482 x 44 x 150 mm (19”/1U)
Peso: 2,9 Kg.
Toda la información está sujeta a cambios sin previo aviso
Puede descargar la última versión de este manual de usuario en nuestra página Web:
www.beglec.com
BRITEQ
®
25/26 DMS-26
BRITEQ
®
26/26 DMS-26
Loading...
